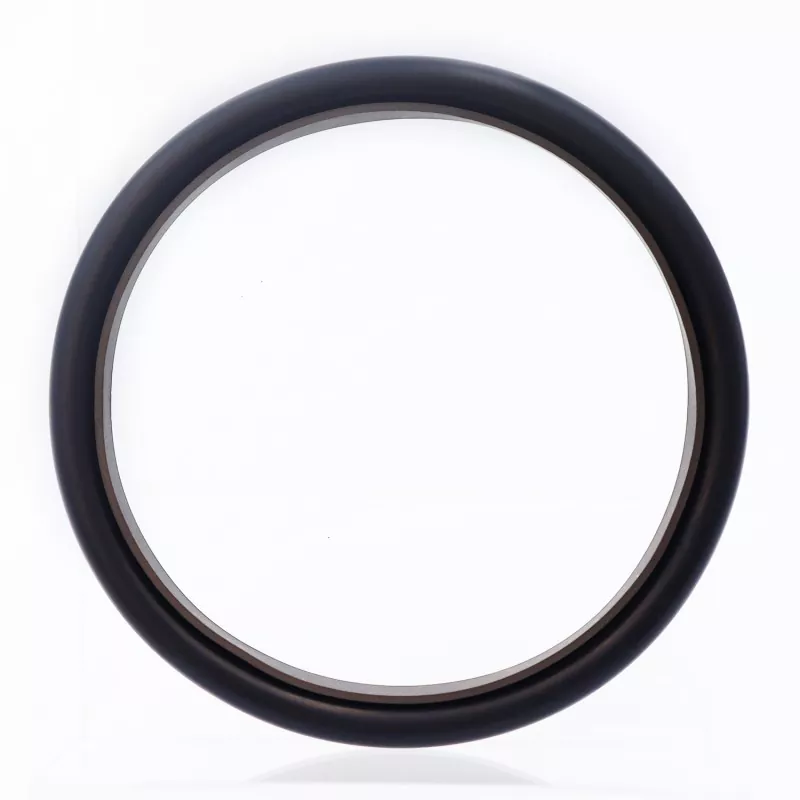

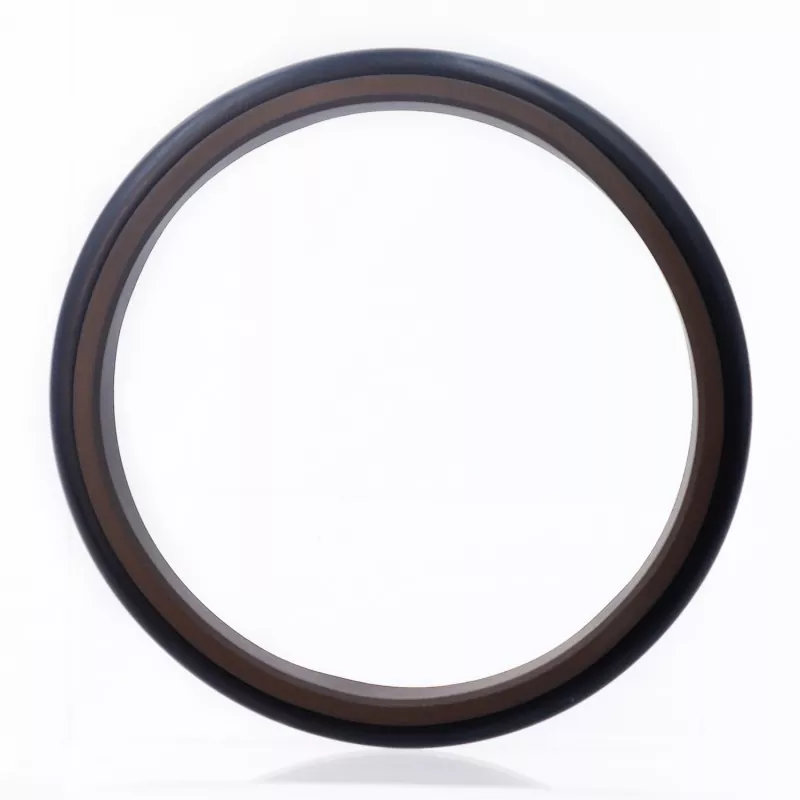

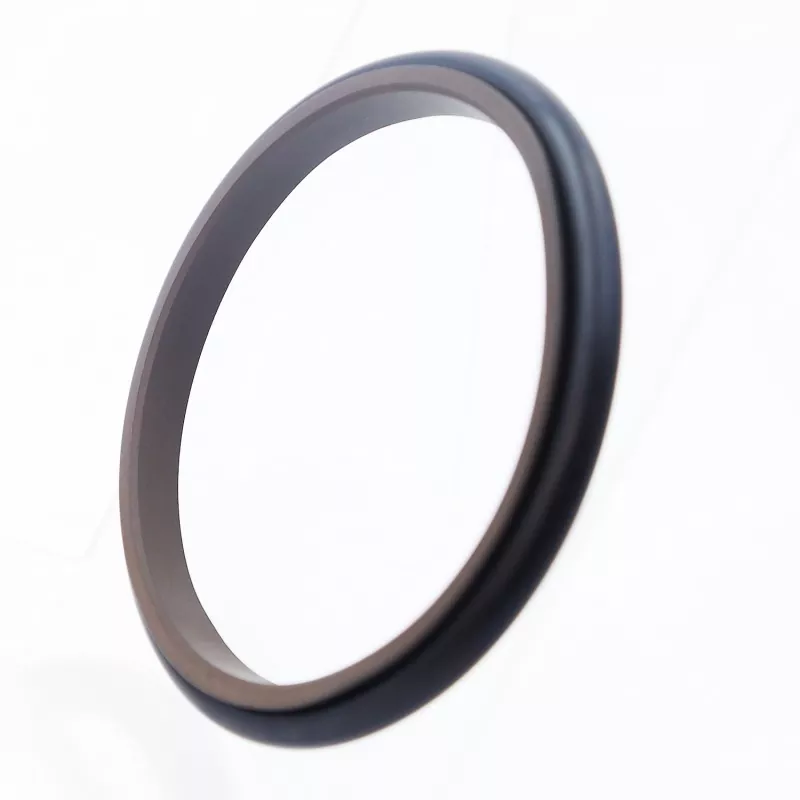

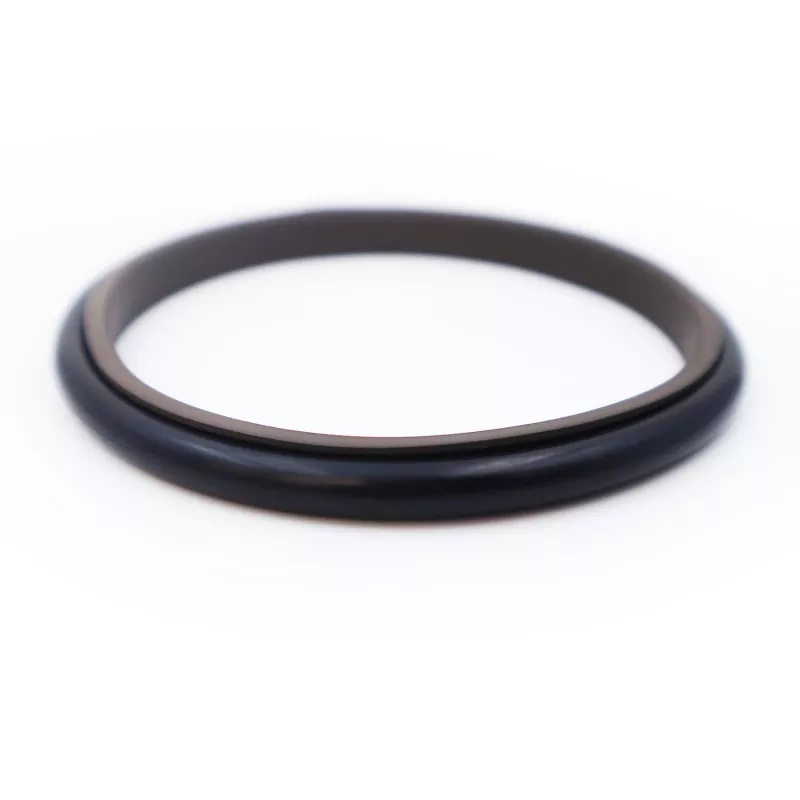

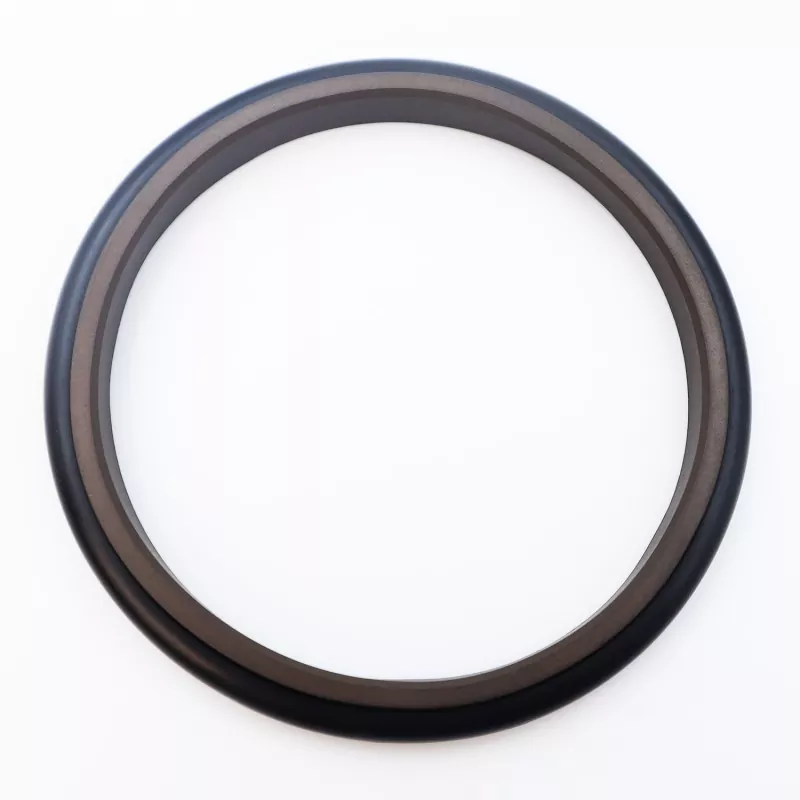

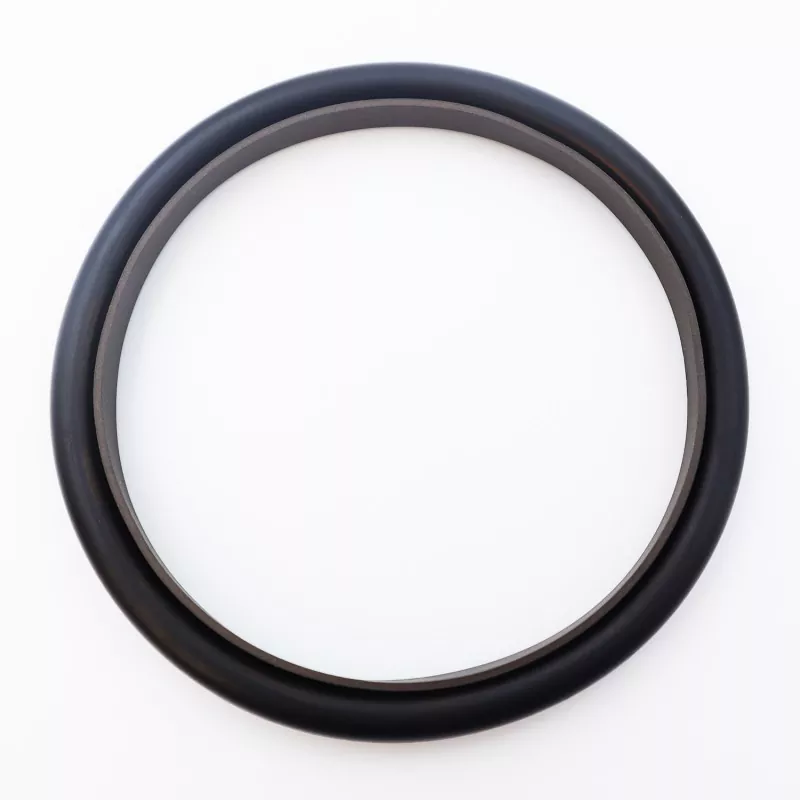

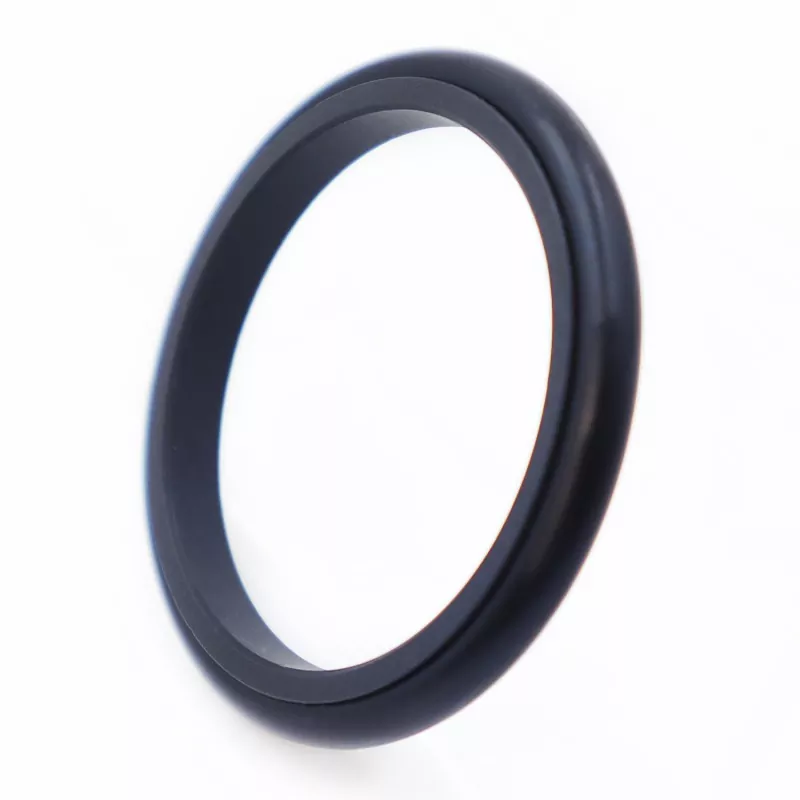

Phớt kết hợp tam giác bao gồm một vòng đệm PTFE hình tam giác và một vòng chữ O bằng cao su; nó được thiết kế để bịt kín áp suất tác động đơn trong các ứng dụng chuyển động tịnh tiến bằng thủy lực và khí nén. Vòng chữ O cung cấp lực hướng tâm và bù đắp độ mòn trên vòng đệm. Nhờ thiết kế môi mỏng của vòng đệm, nó mang lại hiệu suất bịt kín và bù tiếp theo tuyệt vời. Đối với đường kính thanh nhỏ hơn 30 mm, nên sử dụng thiết kế rãnh chia (kiểu mở).
1. Thích hợp cho cả ứng dụng thủy lực và khí nén;
2. Ma sát thấp, khả năng chống đứt thấp, chuyển động trơn tru, ma sát động và tĩnh bằng nhau và không bị trượt;
3. Tuổi thọ dài; thích hợp cho các ứng dụng bôi trơn không dầu;
4. Thiết kế nhỏ gọn; dễ dàng cài đặt và bảo trì;
Giá trị giới hạn không nên xảy ra đồng thời.
|
Áp suất (MPa) |
Nhiệt độ (°C) |
Tốc độ m/s |
Phương tiện truyền thông |
|
20 |
-35 đến +100 (với vòng chữ O NBR) |
6 |
Dầu thủy lực gốc khoáng, chất lỏng chống cháy (HFA/HFB), khí, v.v. |
|
-20 đến +180 (với vòng chữ O FKM) |
1. Các vật liệu vòng chữ O tương thích bao gồm: Cao su Nitrile R01 (NBR), Cao su huỳnh quang R02 (FKM), v.v.
2. Vật liệu vòng đệm: Vật liệu tiêu chuẩn PTFE3; các vật liệu thay thế bao gồm PTFE1, PTFE2 và PTFE4.
Mẫu đặt hàng: RC14—80—PTFE3—R01
RC14 – Model 80 – Đường kính trục d – PTFE (Mã vật liệu R01) – Mã vật liệu vòng chữ O
Sản phẩm có thể được sản xuất với mọi kích thước được liệt kê trong bảng thông số kỹ thuật.
|

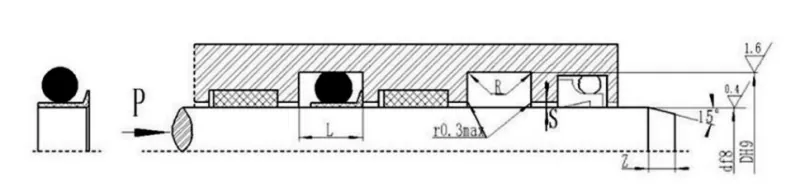

Phạm vi đường kính trục d f8 |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0,2 |
Bán kính góc Rmax |
Giải phóng mặt bằng xuyên tâm S |
vát mép Z |
Đường kính dây vòng chữ O LÀM |
|
8~17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Ghi chú: Đối với đường kính trục 30 mm, nên sử dụng rãnh hở.
