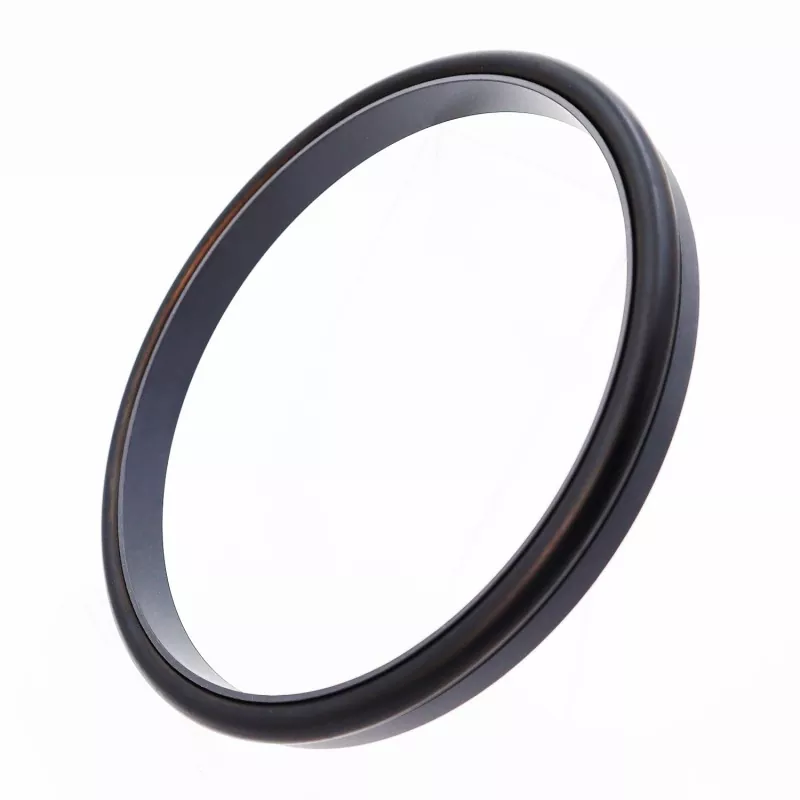

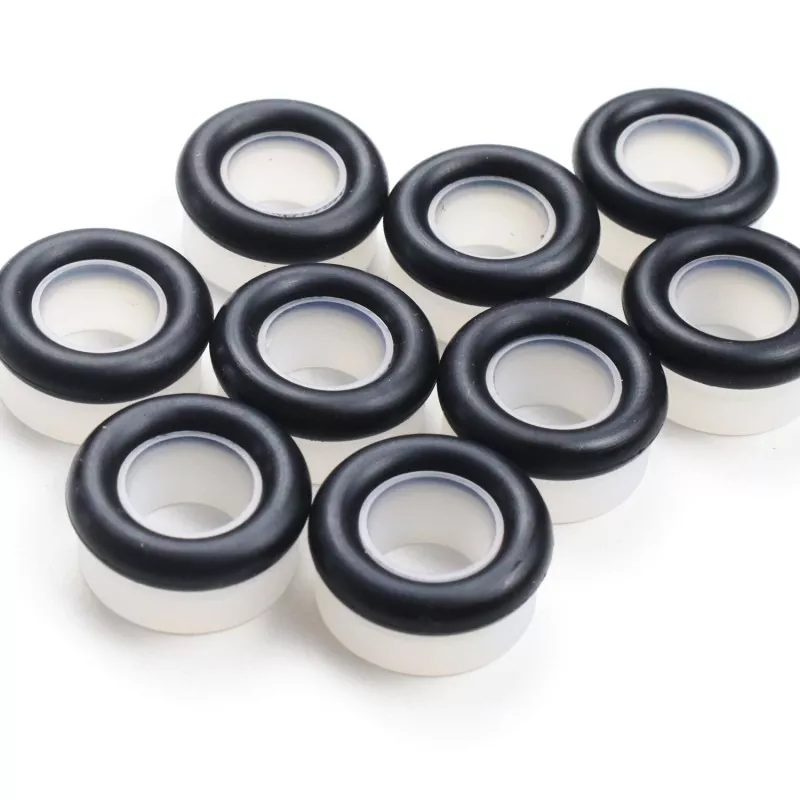

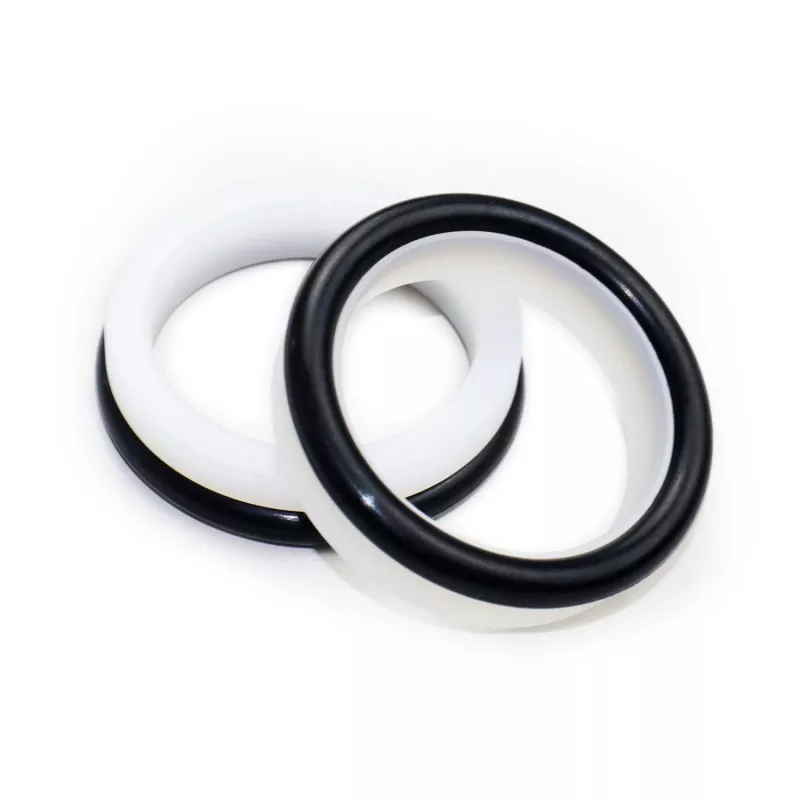

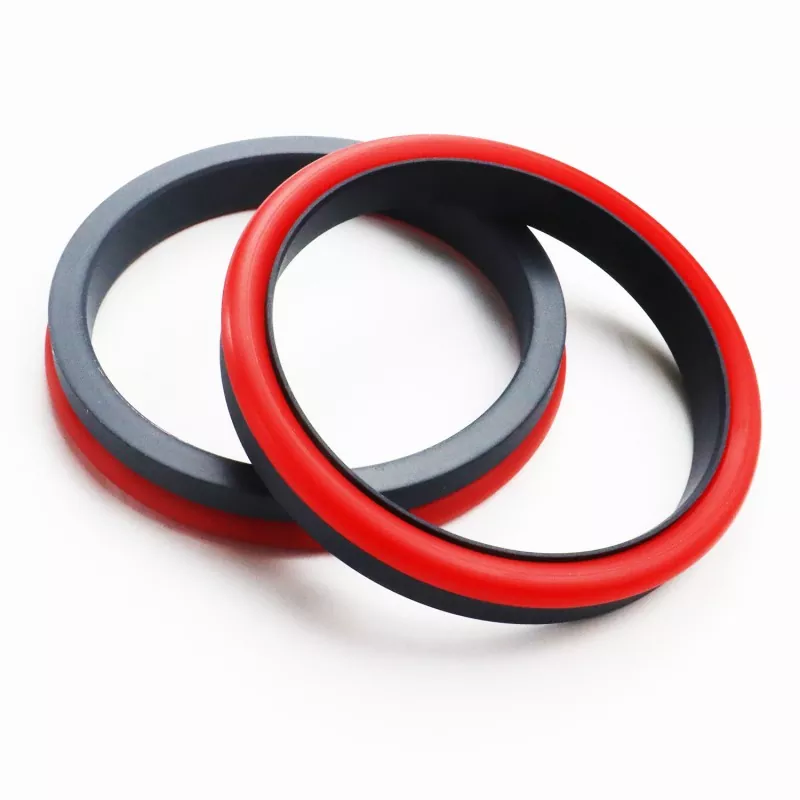

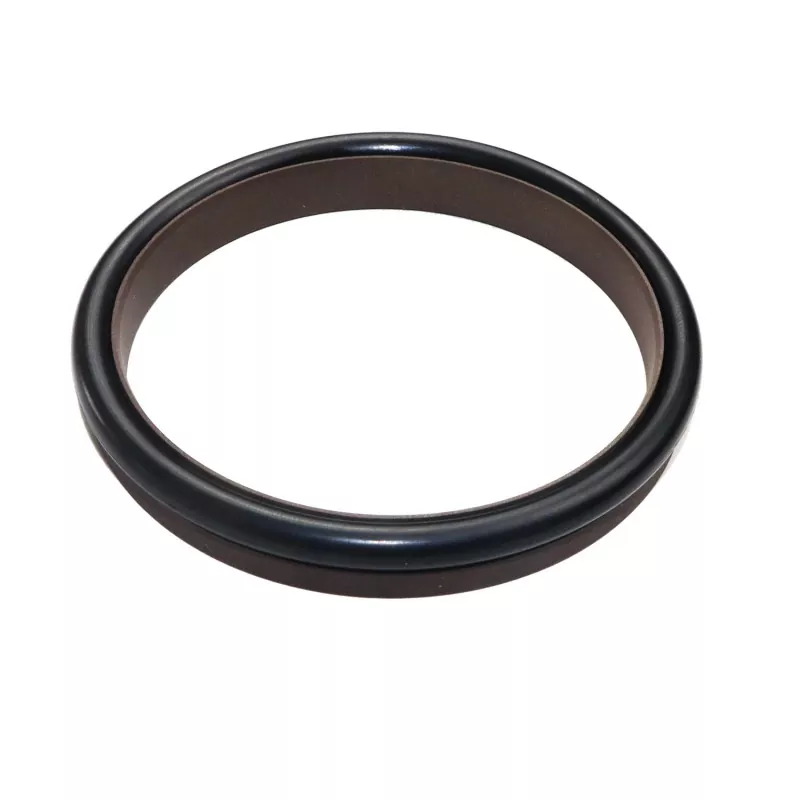

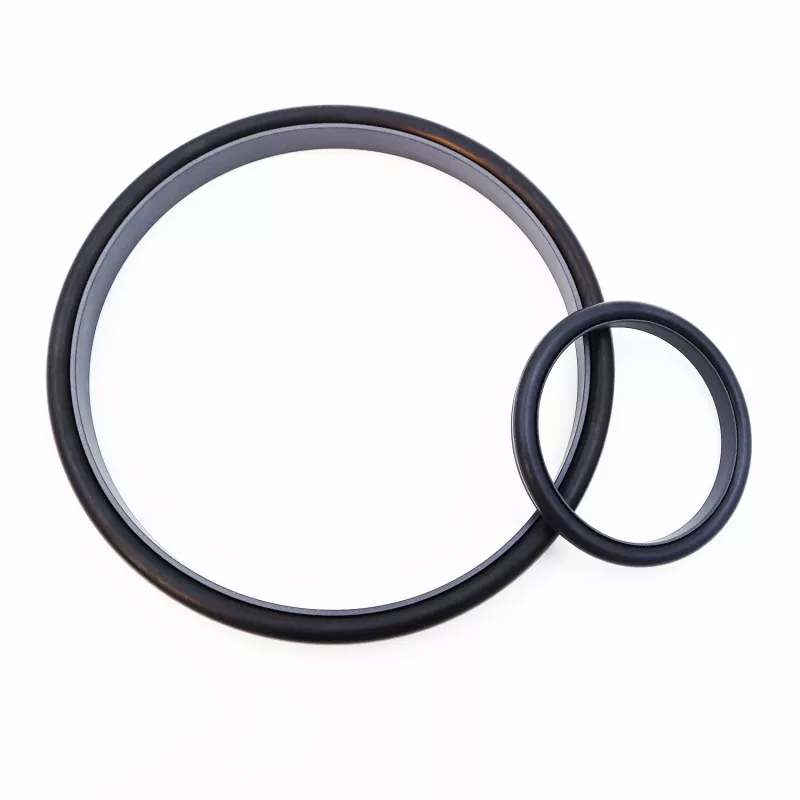

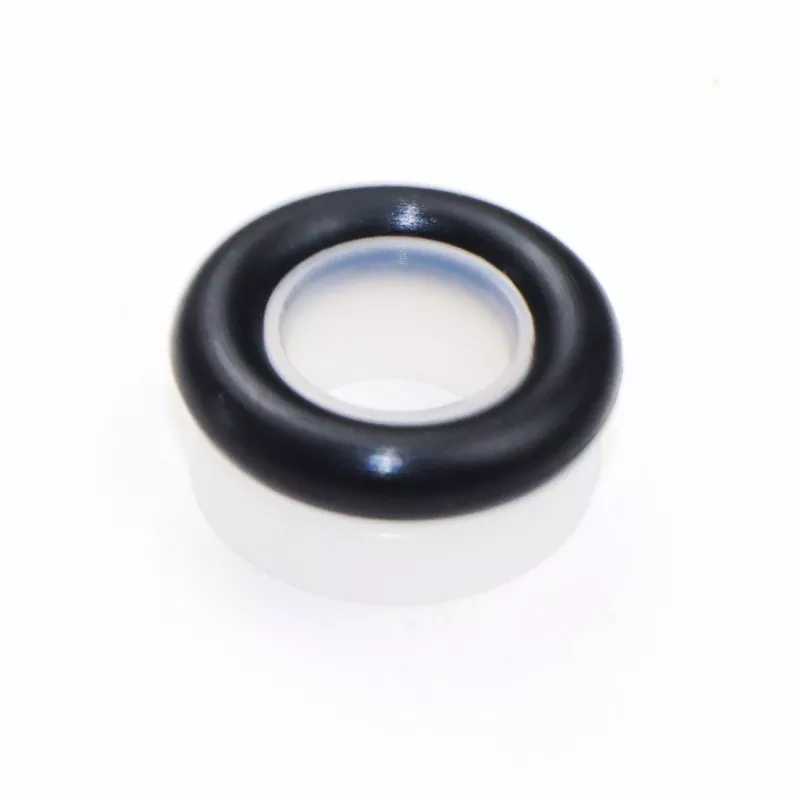

Vòng đệm kết hợp góc phải được gia cố (Phớt áp suất cực cao/áp suất thủy lực) bao gồm một vòng đệm góc phải được gia cố làm bằng PTFE và các vật liệu composite của nó, cùng một vòng chữ O. Nó phù hợp cho việc niêm phong một chiều trong chuyển động tịnh tiến thủy lực.
Tùy thuộc vào loại vòng chữ O được sử dụng, nó có sẵn ở dòng RC08 và RC09 (tương thích với vòng chữ O dòng GB1235). Do thiết kế độ dày tối ưu của vòng đệm, nó hoạt động tốt ngay cả trong áp suất nước hoặc các môi trường có độ nhớt thấp khác.
Thiết kế cấu trúc của vòng đệm được gia cố cũng cải thiện khả năng chống chịu của vòng đệm với áp suất cao và cực cao. Nó thường không thích hợp để lắp đặt trong các rãnh kín.
1. Ma sát thấp, lực cản khởi động thấp, chuyển động trơn tru, ma sát động và tĩnh bằng nhau, không bị rão.
2. Tuổi thọ dài, thích hợp cho việc bôi trơn không dầu.
3. Thích hợp để bịt kín các môi trường áp suất cao, áp suất cực cao và độ nhớt thấp như nước.
Các giá trị cực trị không nên xảy ra đồng thời.
|
Áp suất (MPa) |
Nhiệt độ (°C) |
Tốc độ (m/s) |
Phương tiện truyền thông |
|
200 |
-35 đến +100 (với vòng chữ O NBR) |
6 |
Dầu thủy lực, chất lỏng chống cháy (HFA/HFB), gas, v.v. |
|
-20 đến +200 (với vòng chữ O FKM) |
1. Vật liệu vòng chữ O phù hợp: Cao su Nitrile Butadiene R01 (NBR), Cao su huỳnh quang RO2 (FKM), v.v.
2. Vật liệu vòng đệm: Vật liệu tiêu chuẩn PTFE3, các vật liệu tùy chọn khác bao gồm PTFE2, PTFE4 và các vật liệu hiệu suất cao khác.

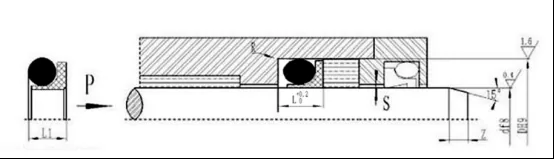

Đặt hàng model RC08—80x90.2x11.2—PTFE3—R01 Model-Đường kính thanh x Đường kính rãnh x Chiều rộng rãnh-Mã vật liệu
Bảng thông số và thông số RC08
Có thể sản xuất các sản phẩm có kích thước bất kỳ được liệt kê trong bảng thông số kỹ thuật
|
df8 tiêu chuẩn RCO8 |
Tải nhẹ df8 RCO8-Q |
Tải nặng df8 RC08-Z |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0,2 |
Chiều cao con dấu L1 |
Các góc tròn Rmax |
Khoảng hở xuyên tâm Smax |
vát mép Zmin |
Đường kính dây vòng chữ O dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17,9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17,9 |
18~39,9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17,9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Ghi chú:1. Vui lòng tham khảo ý kiến của công ty chúng tôi nếu cần hệ thống rãnh kín.
2. Áp suất > 60MPa, dung sai phù hợp gốc H8/f8, phớt áp suất cực cao Smax < 0,05.
