Là nhà sản xuất chuyên về phớt chặn áp suất cao, Ruichen Sealing cung cấp "Phớt kết hợp kiểu chân". Vòng đệm có cấu trúc môi mỏng mang lại khả năng bù động tuyệt vời. Bề mặt bịt kín hình chân độc đáo của nó—kết hợp với rãnh hình nêm—tăng cường khả năng chống nhiễm bẩn và giảm ma sát; thiết kế chuyên dụng này giúp tăng cường đáng kể khả năng chịu áp lực, khiến nó phù hợp với các ứng dụng áp suất cao và áp suất cực cao. Lưu ý: Con dấu này không thích hợp để lắp đặt trong các rãnh kín.
Chúng tôi hoan nghênh các yêu cầu liên quan đến việc lựa chọn và đặt hàng số lượng lớn từ những người mua thiết bị kỹ thuật.

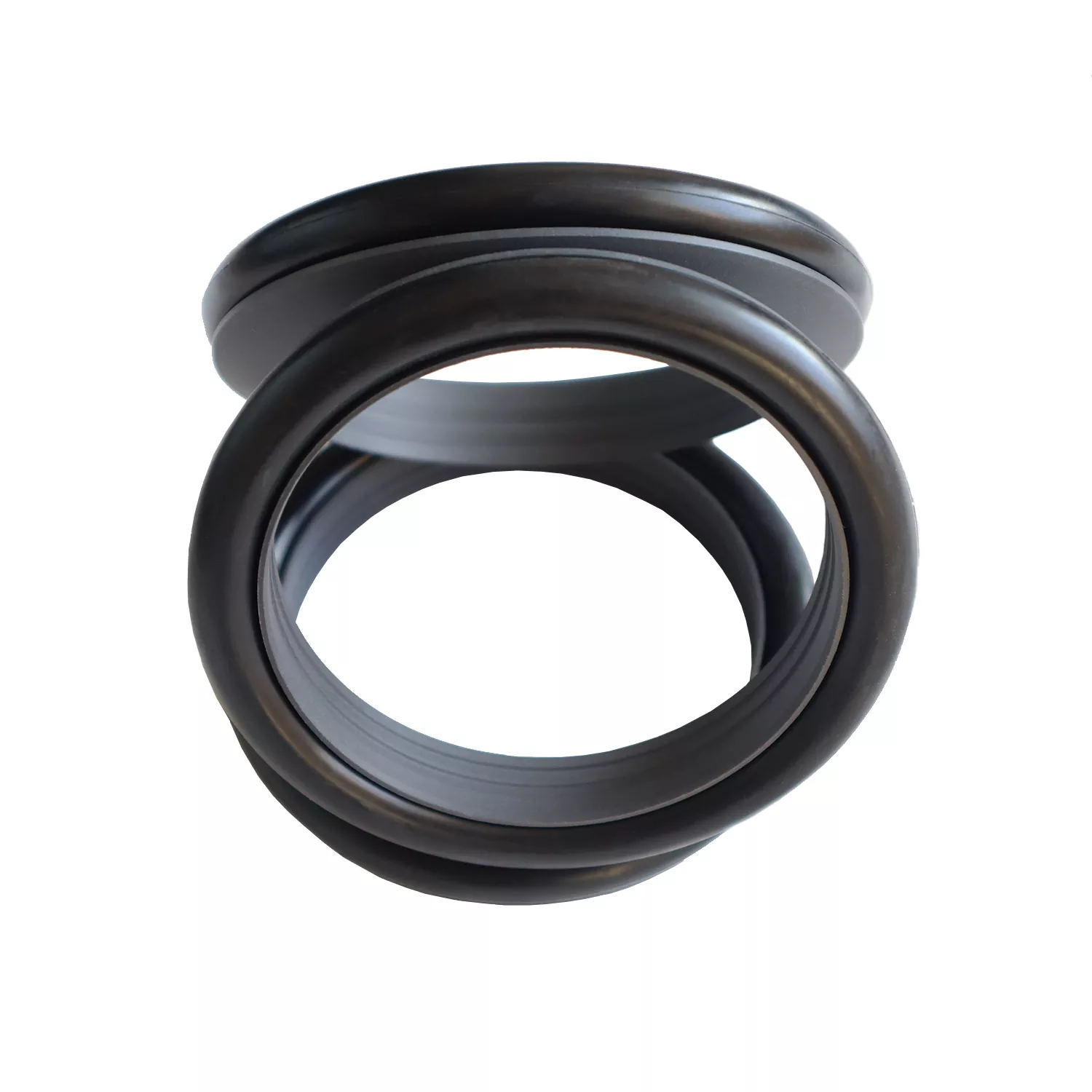

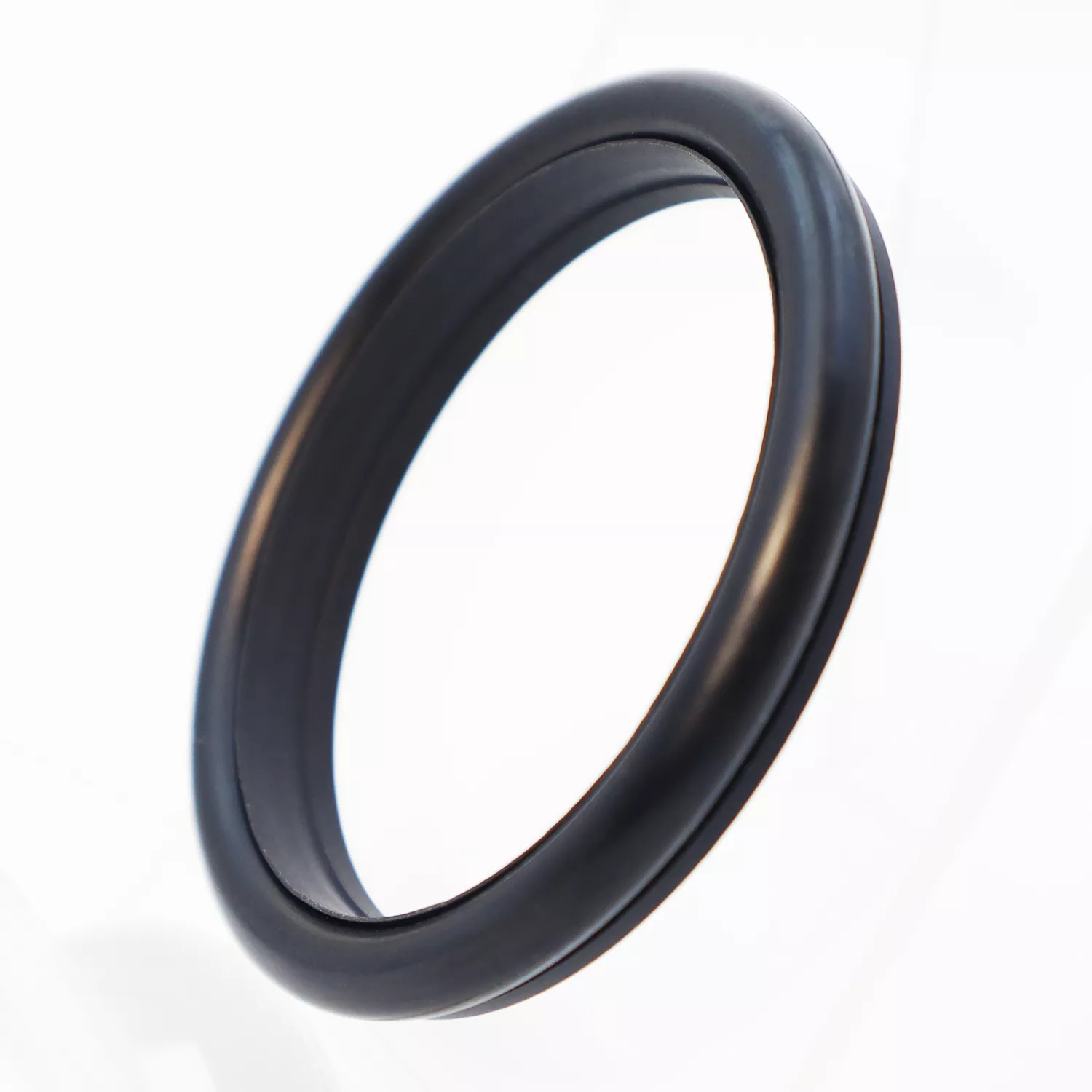

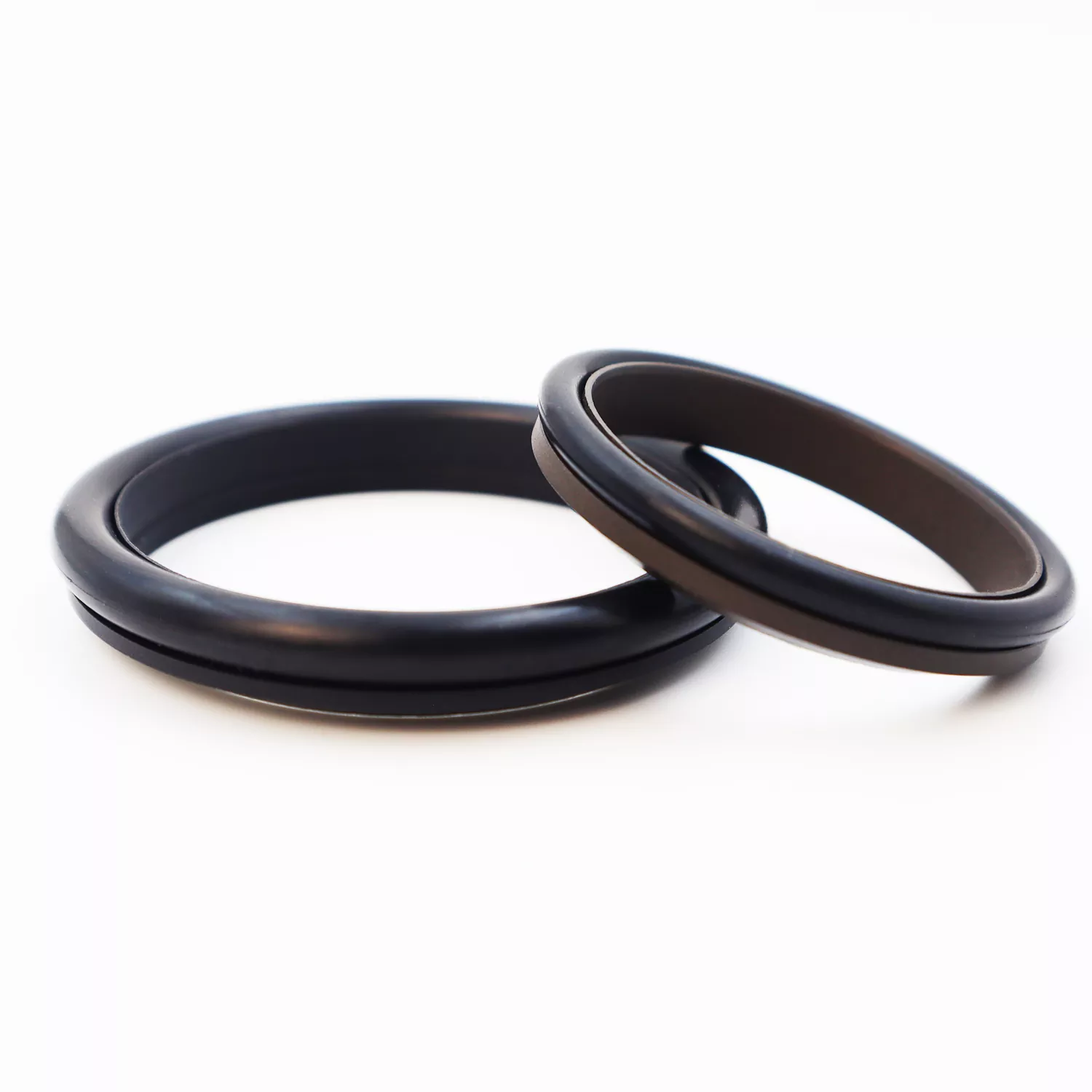

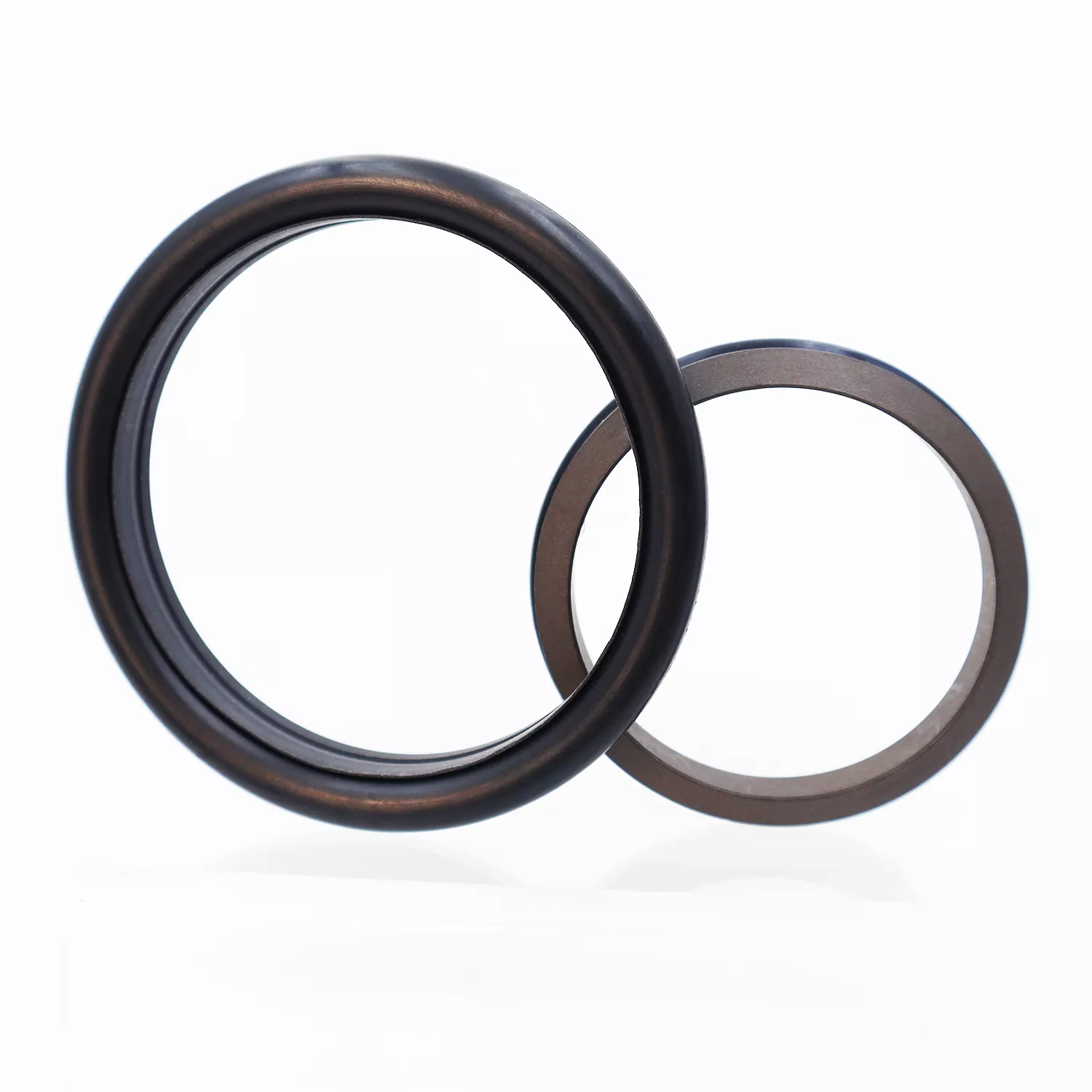

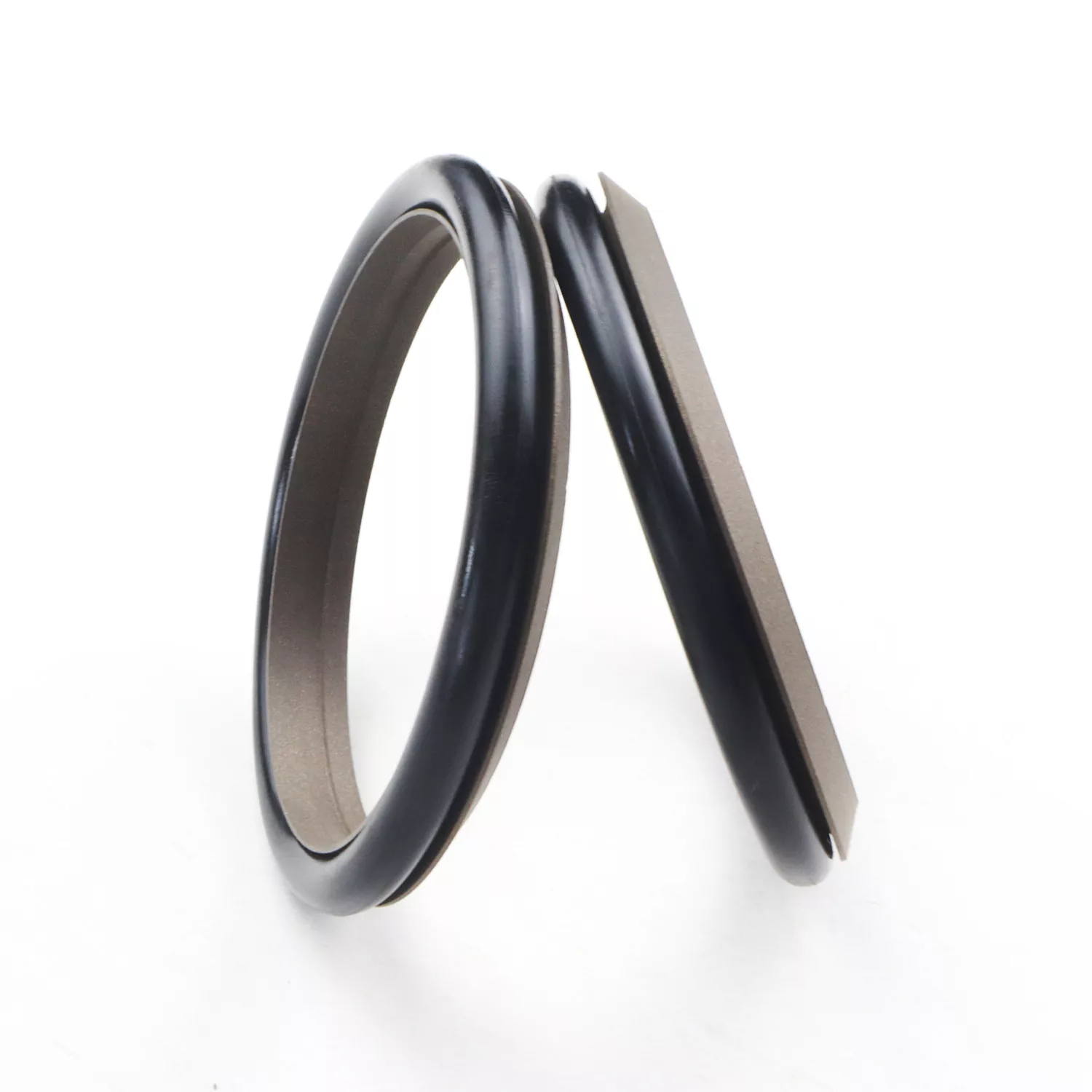

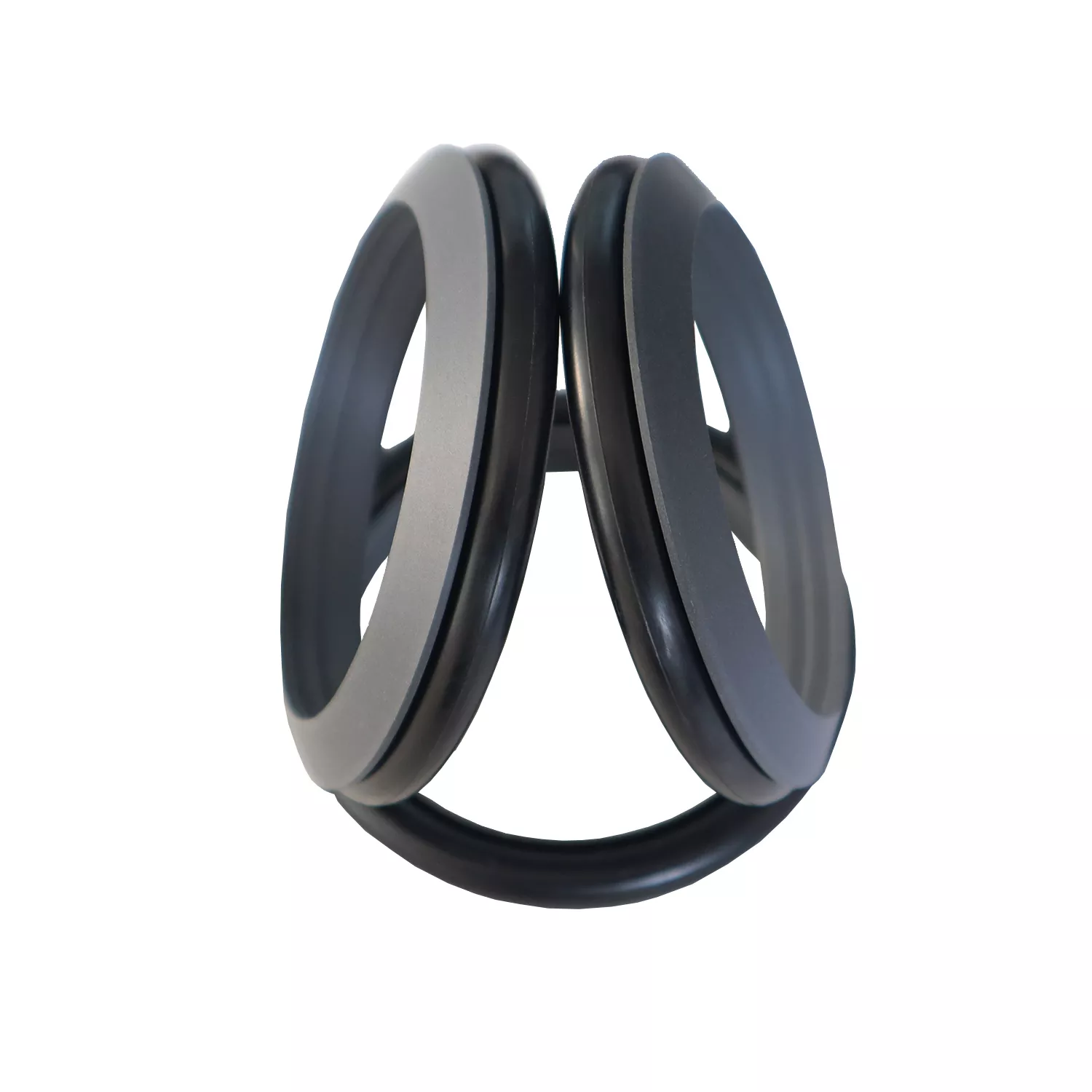

Phốt kết hợp kiểu chân bao gồm một vòng đệm hình chân (làm bằng vật liệu tổng hợp PTFE hoặc PTFE) được ghép nối với vòng chữ O bằng cao su; nó được thiết kế để bịt kín tác động đơn trong các ứng dụng chuyển động tịnh tiến bằng thủy lực và khí nén.
Nó được phân loại thành dòng RC03 và dòng RC04 (sử dụng vòng chữ O dòng GB1235) dựa trên vòng chữ O đi kèm. Vòng đệm có thiết kế môi mỏng mang lại khả năng bù động vượt trội, mang lại hiệu suất bịt kín tuyệt vời. Rãnh hình nêm trên bề mặt bịt kín hình chân giúp cải thiện tính nguyên vẹn của niêm phong và khả năng chống nhiễm bẩn đồng thời giảm ma sát. Thiết kế cấu trúc cũng tăng cường khả năng xử lý áp suất của phốt. Nói chung, nó không thể được lắp đặt trong các rãnh kín.
1. Thích hợp cho cả ứng dụng thủy lực và khí nén
2. Hiệu suất bịt kín tuyệt vời trong cả môi trường áp suất cao và áp suất thấp
3. Ma sát thấp; lực cản khởi động tối thiểu và chuyển động trơn tru; ma sát động và ma sát tĩnh bằng nhau; không có hiệu ứng dính trượt
4. Tuổi thọ dài; thích hợp cho các ứng dụng bôi trơn không dầu
5. Có khả năng xử lý các yêu cầu bịt kín áp suất cao và siêu cao áp
Các giá trị giới hạn không nên xảy ra đồng thời.
|
Áp suất (MPa) |
Nhiệt độ (°C) |
Tốc độ (m/s) |
Phương tiện truyền thông |
|
100 |
-35 đến +100 (với vòng chữ O NBR) |
6 |
Dầu thủy lực, chất lỏng chống cháy (HFA/HFB), gas, v.v. |
|
-20 đến +180 (với vòng chữ O FKM) |
1. Các vật liệu vòng chữ O tương thích bao gồm: Cao su nitrile RO1 (NBR), Cao su huỳnh quang RO2 (FKM), v.v.
2. Vật liệu vòng đệm: Vật liệu tiêu chuẩn PTFE3; các tùy chọn có sẵn khác bao gồm PTFE2, PTFE4 và các vật liệu hiệu suất cao khác.
Đặt hàng mẫu: RC03—80x89x10-PTFE3-R01
Mẫu - Đường kính thanh x Đường kính rãnh x Chiều rộng rãnh PTFE3 - Mã vật liệu PTFE đã sửa đổi R01 - Mã vật liệu vòng chữ O
Sản phẩm có thể được sản xuất với mọi kích thước được liệt kê trong bảng thông số kỹ thuật.
|

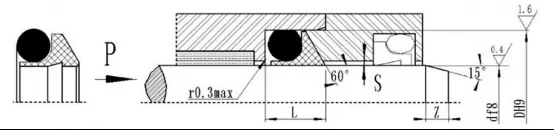

d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Lưu ý: 1. Đối với áp suất >60 MPa, hãy sử dụng dung sai vừa khít H8/f8 tại khu vực đế bịt kín; để bịt kín áp suất cực cao, Smax < 0,05.
2. Vui lòng tham khảo ý kiến văn phòng nếu cần kết cấu rãnh kín.
Tương thích với vòng chữ O GB1235; đều có thể sản xuất được các sản phẩm có kích thước bất kỳ được liệt kê trong bảng thông số kỹ thuật.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
