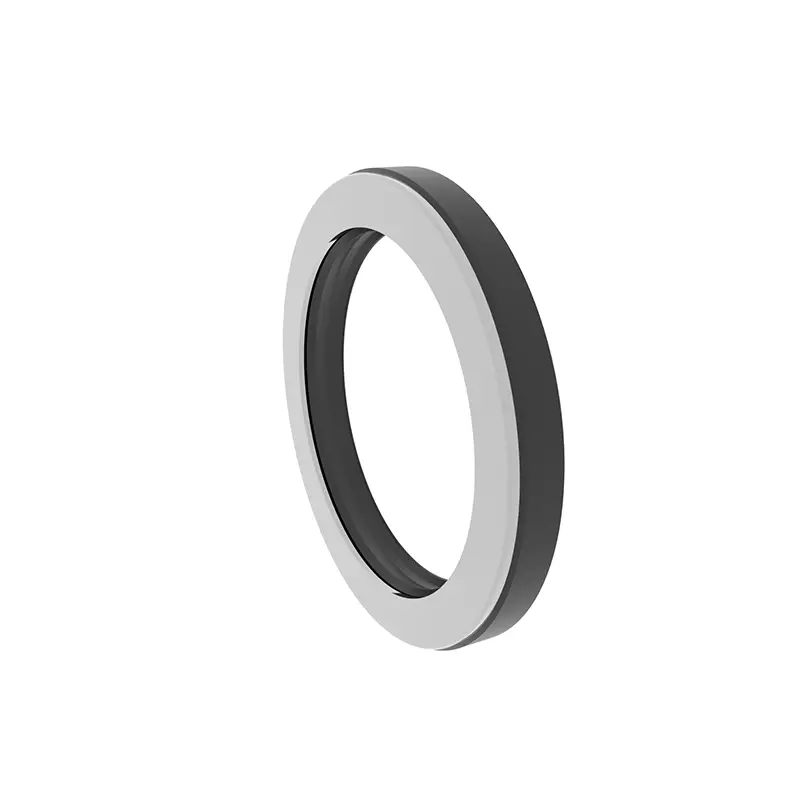

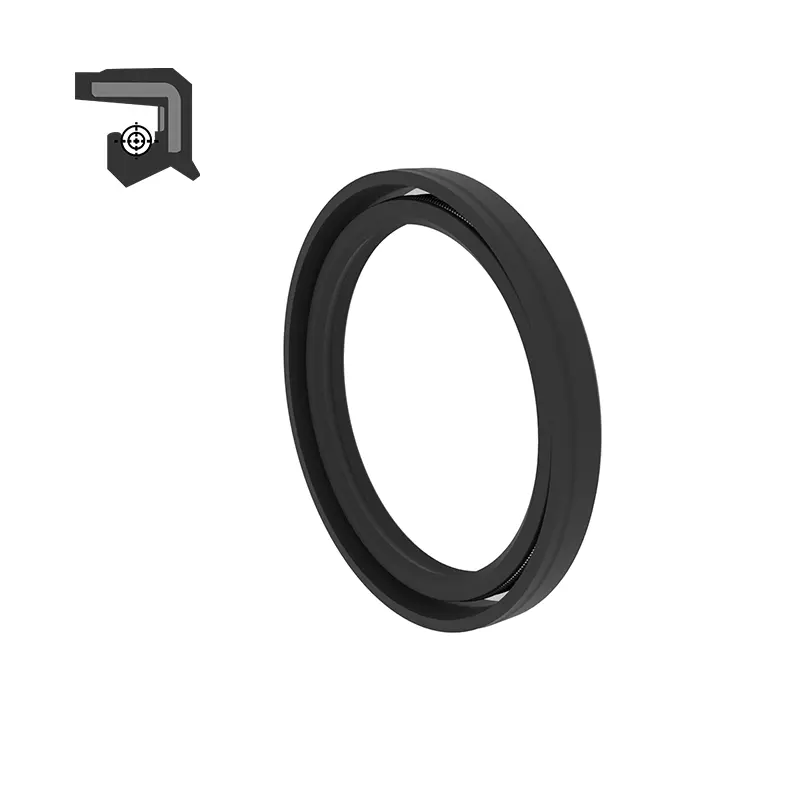

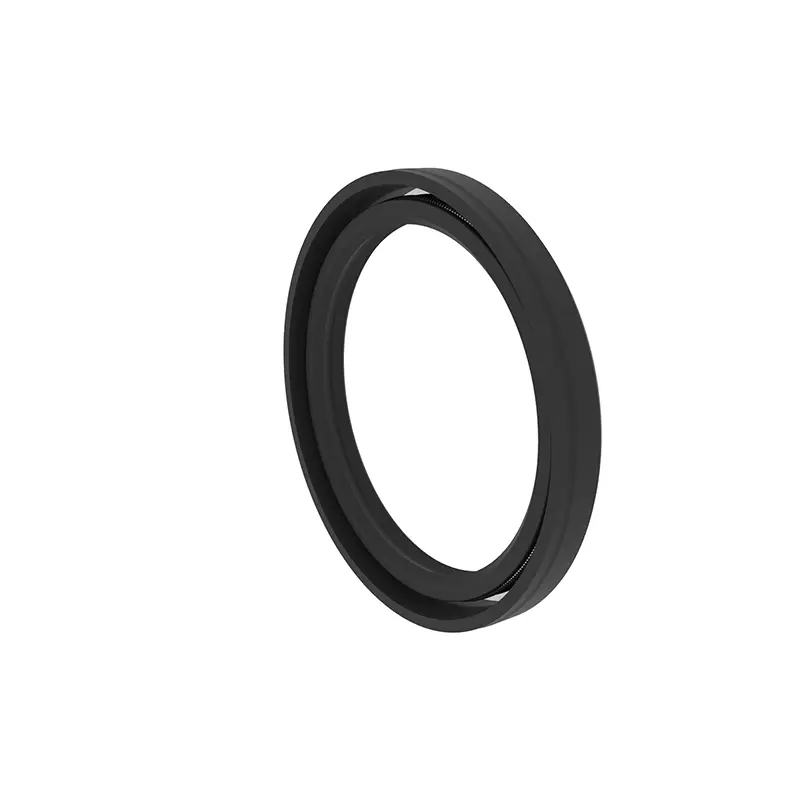

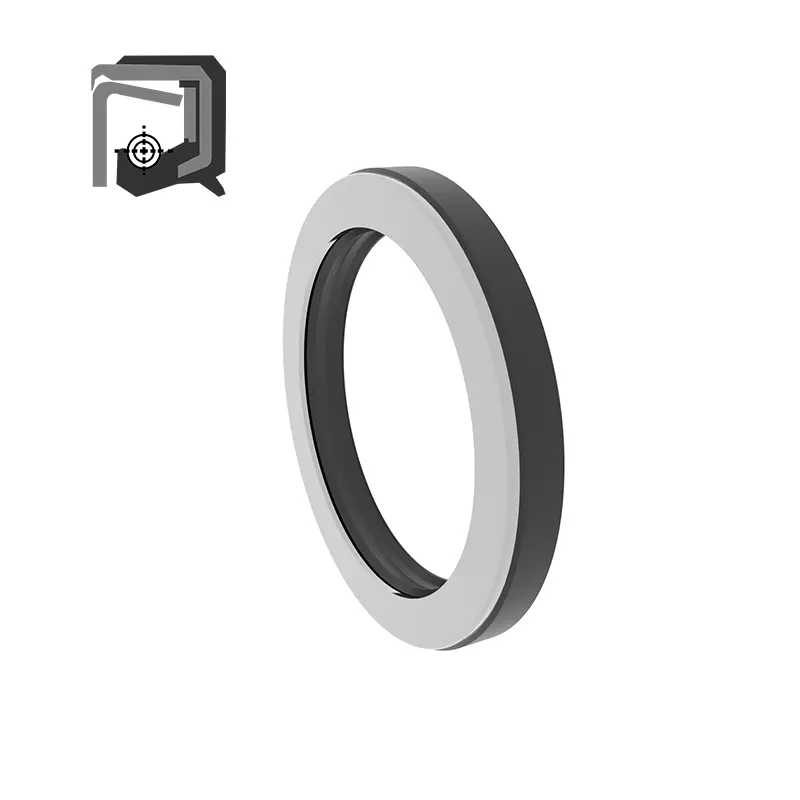

Các niêm phong dầu bộ xương kháng áp suất

Là một nhà sản xuất và nhà cung cấp con dấu chuyên nghiệp, Ruichen Seals cung cấp cho bạn các con dấu dầu bộ xương chống áp suất hiệu suất cao. Các con dấu dầu của bộ xương bao gồm một thân dấu, bộ xương được gia cố và lò xo cuộn tự thắt chặt. Chúng được thiết kế để quay các con dấu trục và cách ly hiệu quả các bộ phận bôi trơn khỏi các bộ phận đầu ra để tránh rò rỉ dầu bôi trơn.

Gửi yêu cầu

Mô tả Sản phẩm

Chức năng của các con dấu dầu bộ xương kháng áp suất thường là cách ly các bộ phận cần bôi trơn từ các bộ phận đầu ra trong các bộ phận truyền dẫn để ngăn chặn sự rò rỉ của dầu bôi trơn.

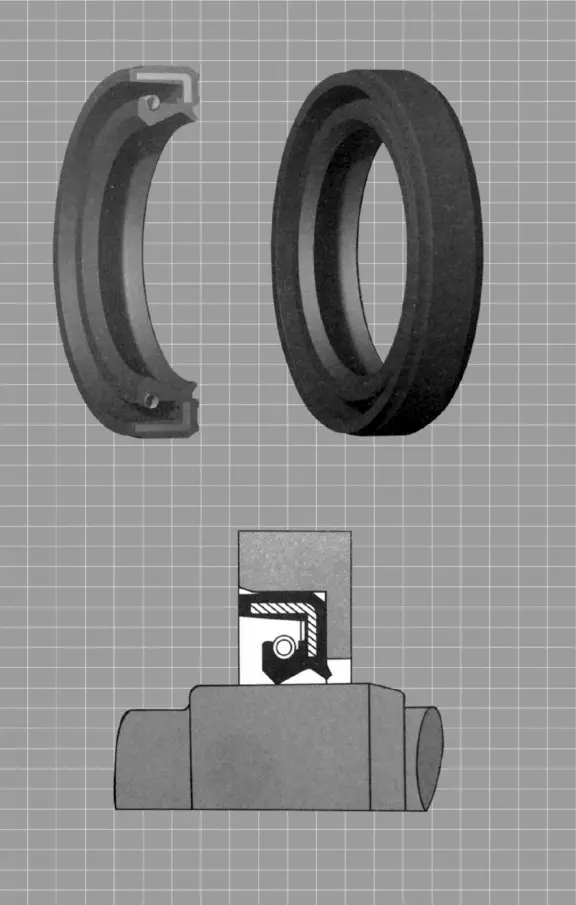

Cấu trúc của các con dấu dầu bộ xương kháng áp lực bao gồm ba phần: cơ thể niêm phong, củng cố bộ xương và lò xo cuộn tự thắt chặt. Cơ thể niêm phong được chia thành đáy, eo, cắt cạnh và niêm phong môi theo các phần khác nhau. Thông thường, đường kính bên trong của con dấu dầu bộ xương ở trạng thái tự do nhỏ hơn đường kính trục và có một "lượng nhiễu" nhất định. Do đó, sau khi con dấu dầu được đưa vào ghế niêm phong dầu và trục, lực đàn hồi của con dấu dầu và lực co của lò xo cuộn tự chuẩn tạo ra một lực kẹp xuyên tâm trên trục, do đó có được hiệu ứng niêm phong tốt nhất. Thiết kế bộ xương chống áp suất tổng thể có biến dạng môi nhỏ và được sử dụng để niêm phong các trục quay trong các tình huống áp lực.

Các tính năng và ứng dụng sản phẩm:

Ưu điểm sản phẩm:

Thiết kế kết cấu ba: Cơ thể con dấu, bộ xương được gia cố và lò xo cuộn tự chuẩn hoạt động cùng nhau để cung cấp hiệu ứng niêm phong tuyệt vời.

Lực kẹp xuyên tâm: Lực đàn hồi cạnh và lực co thắt lò xo tạo ra lực kẹp xuyên tâm trên trục để đảm bảo hiệu suất niêm phong tốt nhất.

Thiết kế chống áp suất: Bộ xương chống áp suất tổng thể làm cho biến dạng môi nhỏ, phù hợp cho các dịp niêm phong trục quay áp suất cao.

Khả năng ứng dụng rộng: Các con dấu dầu bộ xương kháng áp suất phù hợp cho các con dấu trục quay khác nhau để ngăn chặn hiệu quả rò rỉ dầu bôi trơn.

Kịch bản ứng dụng:

Các con dấu trục quay: Các con dấu dầu bộ xương kháng áp suất được sử dụng để quay trục trong các tình huống áp lực để ngăn chặn sự rò rỉ dầu bôi trơn.

Thiết bị công nghiệp: Thích hợp cho các bộ phận niêm phong yêu cầu bôi trơn, chẳng hạn như hệ thống truyền cơ học và hệ thống thủy lực.

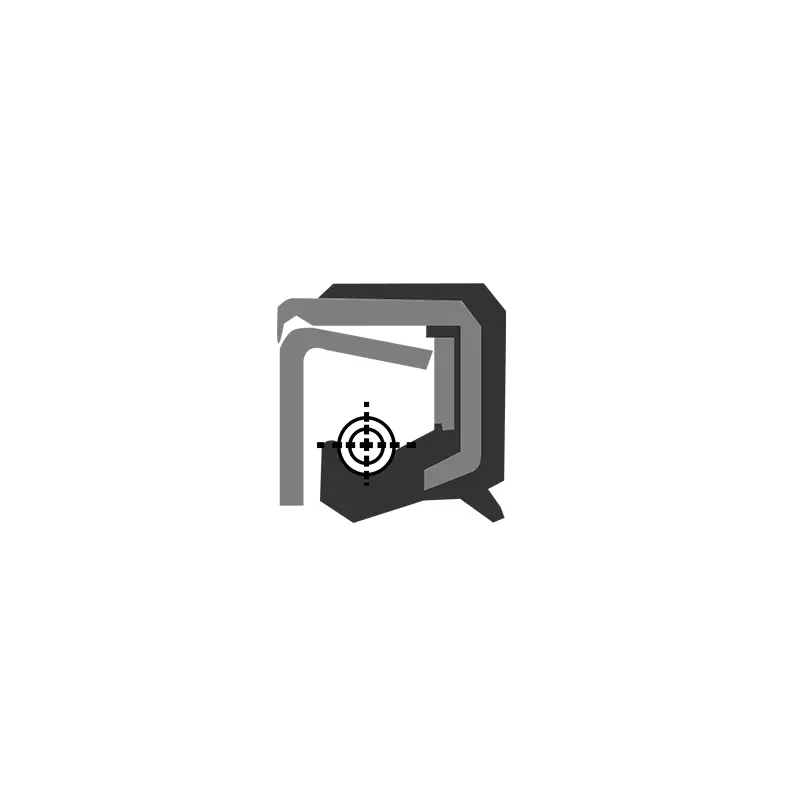

RCTCV Double Lip Skeleton Skeleton Oil

Vật liệu: NBR nitrile cao su

Trung bình: Dầu thủy lực cơ sở

Nhiệt độ làm việc ℃: -25 đến +100

Tốc độ: -

Áp lực làm việc: 0,3MPa

Độ cứng vật chất: -

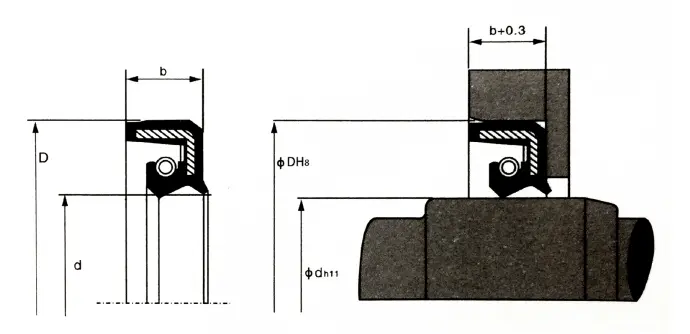

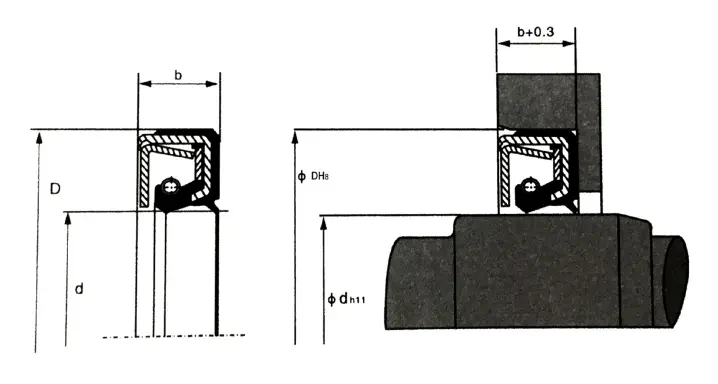

Người mẫu	d	D	b	Mô hình đặt hàng	Người mẫu	d	D	b	Mô hình đặt hàng
RCTCV	7	20	7	RCTCV-7	RCTCV	26	42	8	RCTCV-26
RCTCV	8	18	7	RCTCV-8	RCTCV	27	47	11	RCTCV-27
RCTCV	8	22	7	RCTCV-8A	RCTCV	28	48	11	RCTCV-28
RCTCV	10	25	7	RCTCV-10	RCTCV	30	42	7	RCTCV-30
RCTCV	12	25	7	RCTCV-12	RCTCV	30	50	11	RCTCV-30A
RCTCV	13	28	7	RCTCV-13	RCTCV	32	52	11	RCTCV-32
RCTCV	14	28	7	RCTCV-14	RCTCV	34	54	11	RCTCV-34
RCTCV	15	30	7	RCTCV-15	RCTCV	35	55	11	RCTCV-35
RCTCV	16	30	7	RCTCV-16	RCTCV	38	58	11	RCTCV-38
RCTCV	17	35	8	RCTCV-17	RCTCV	40	62	11	RCTCV-40
RCTCV	18	35	8	RCTCV-18	RCTCV	42	65	12	RCTCV-42
RCTCV	19	35	8	RCTCV-19	RCTCV	45	68	12	RCTCV-45
RCTCV	20	32	8	RCTCV-20	RCTCV	48	70	12	RCTCV-48
RCTCV	20	40	11	RCTCV-20A	RCTCV	50	72	12	RCTCV-50
RCTCV	22	35	8	RCTCV-22	RCTCV	52	75	12	RCTCV-52
RCTCV	22	42	11	RCTCV-22A	RCTCV	55	78	12	RCTCV-55
RCTCV	23	42	11	RCTCV-23	RCTCV	58	80	12	RCTCV-58
RCTCV	24	40	8	RCTCV-24	RCTCV	60	82	12	RCTCV-60
RCTCV	25	40	8	RCTCV-25	RCTCV	62	85	12	RCTCV-62
RCTCV	25	45	11	RCTCV-25A

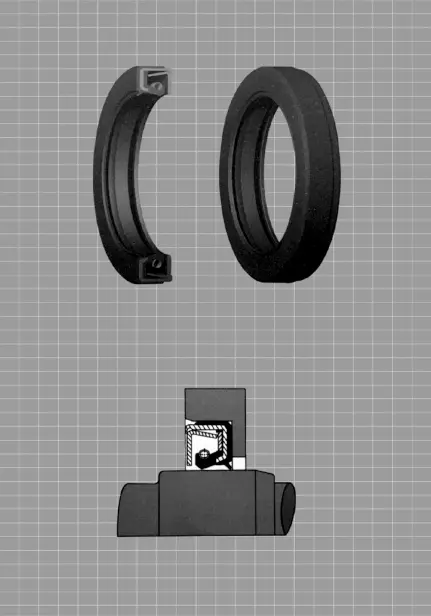

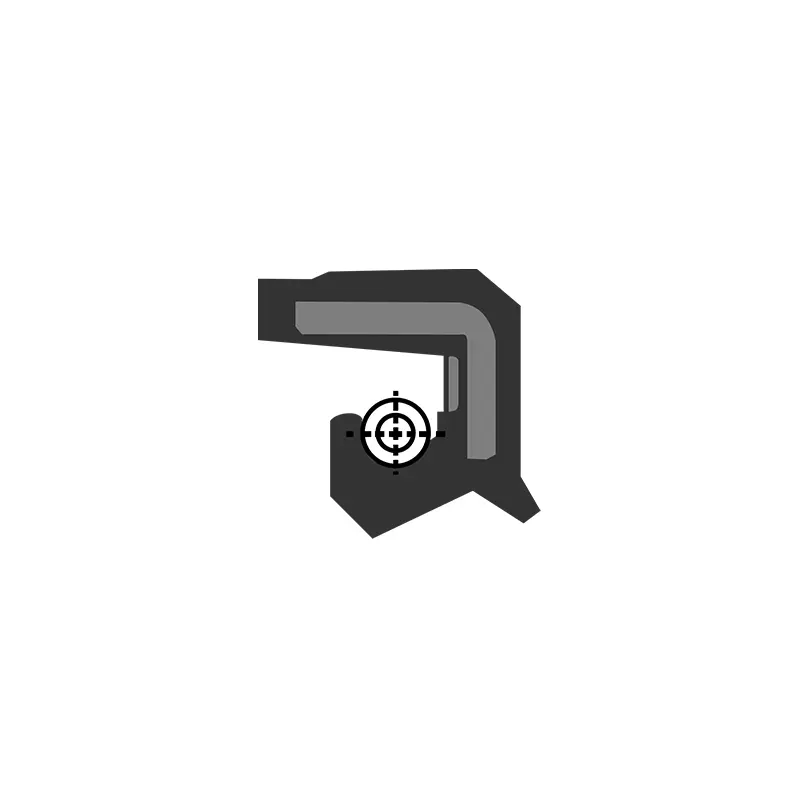

Tổng quan: Thiết kế bộ xương chống áp suất tổng thể, biến dạng môi nhỏ, được sử dụng để niêm phong các trục quay trong các tình huống tiếp xúc với áp suất.

Vật liệu: NBR nitrile cao su

Trung bình: Dầu thủy lực dựa trên dầu mỏ

Nhiệt độ làm việc ℃: -25 đến +100

Tốc độ: -

Áp lực làm việc: 1MPa

Độ cứng vật chất: -

Người mẫu	d	D	b	Mô hình đặt hàng	Người mẫu	d	D	b	Mô hình đặt hàng
RCTCV	25	45	11	RCTCV-25	RCTCV	75	100	13	RCTCV-75
RCTCV	28	48	11	RCTCV-28	RCTCV	80	105	13	RCTCV-80
RCTCV	30	50	11	RCTCV-30	RCTCV	85	110	13	RCTCV-85
RCTCV	32	52	11	RCTCV-32	RCTCV	90	115	13	RCTCV-90
RCTCV	34	54	11	RCTCV-34	RCTCV	95	120	13	RCTCV-95
RCTCV	35	55	11	RCTCV-35	RCTCV	100	125	13	RCTCV-100
RCTCV	38	58	11	RCTCV-38	RCTCV	105	135	14	RCTCV-105
RCTCV	40	62	11	RCTCV-40	RCTCV	110	140	14	RCTCV-110
RCTCV	42	65	12	RCTCV-42	RCTCV	115	145	14	RCTCV-115
RCTCV	45	68	12	RCTCV-45	RCTCV	120	150	14	RCTCV-120
RCTCV	48	70	12	RCTCV-48	RCTCV	125	155	14	RCTCV-125
RCTCV	50	72	12	RCTCV-50	RCTCV	130	160	14	RCTCV-1330
RCTCV	55	78	12	RCTCV-55	RCTCV	140	170	14	RCTCV-140
RCTCV	60	82	12	RCTCV-60	RCTCV	150	180	14	RCTCV-150
RCTCV	62	85	12	RCTCV-62	RCTCV	170	200	16	RCTCV-170
RCTCV	65	90	13	RCTCV-65	RCTCV	190	225	16	RCTCV-190
RCTCV	70	95	13	RCTCV-70

Pressure Resistant Skeleton Oil Seals
