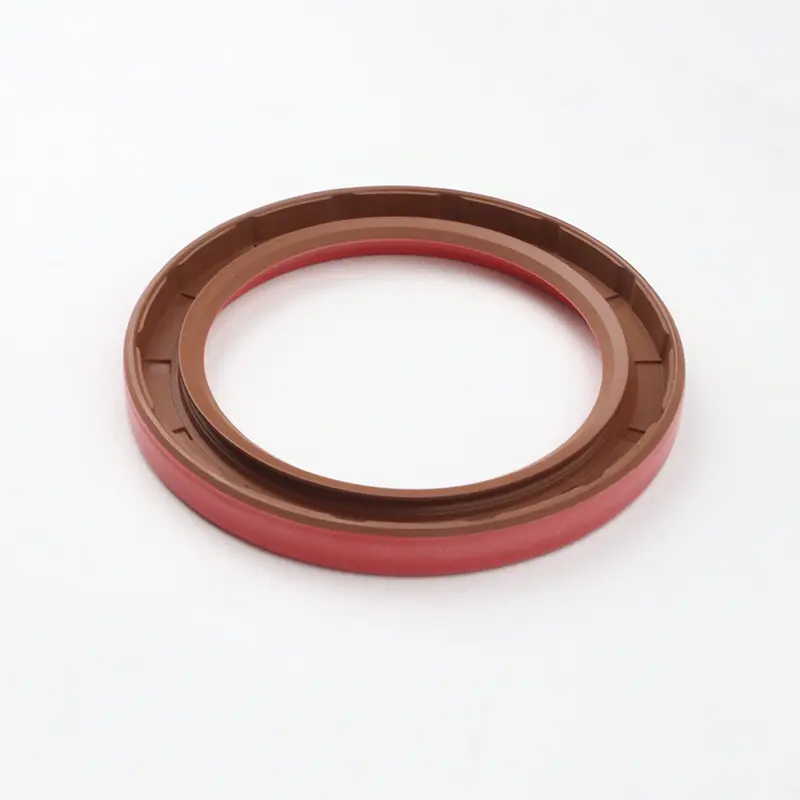

Các con dấu môi trục quay, thường được gọi là niêm phong dầu, được lắp đặt trong ghế mang xoay và tạo ra chuyển động tương đối với trục quay. Khung kim loại đóng vai trò hỗ trợ, và lò xo áp dụng preload xuyên tâm cho môi niêm phong để ngăn ngừa rò rỉ dầu bôi trơn và sự xâm nhập của bụi bẩn bên ngoài.

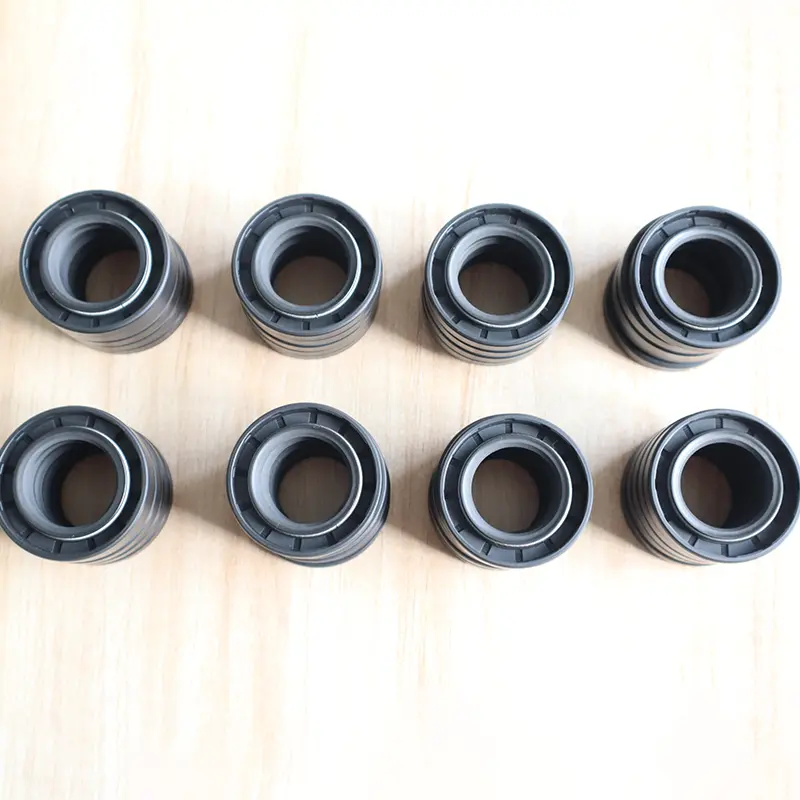

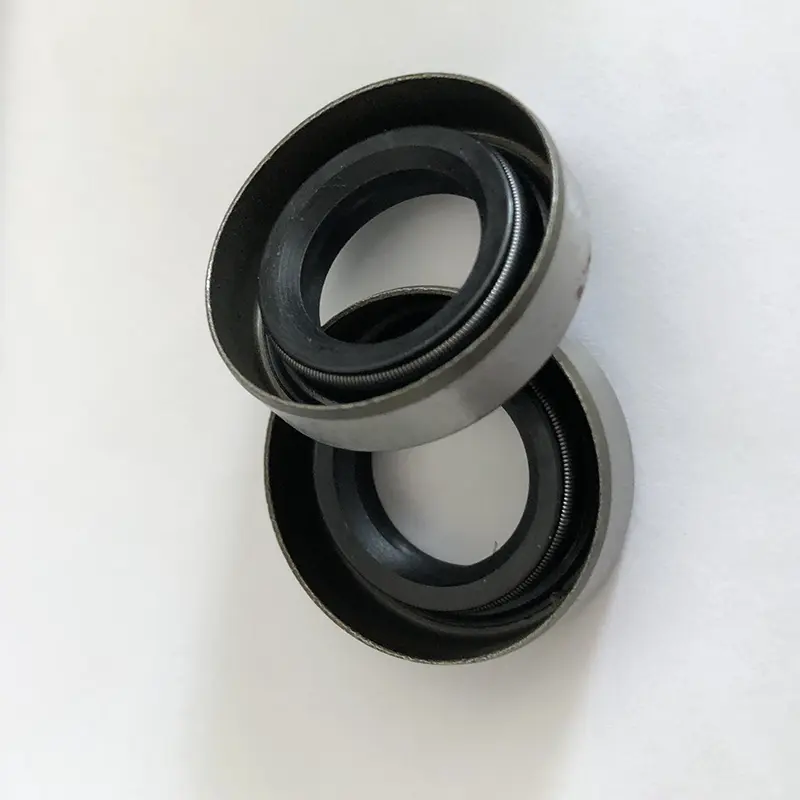

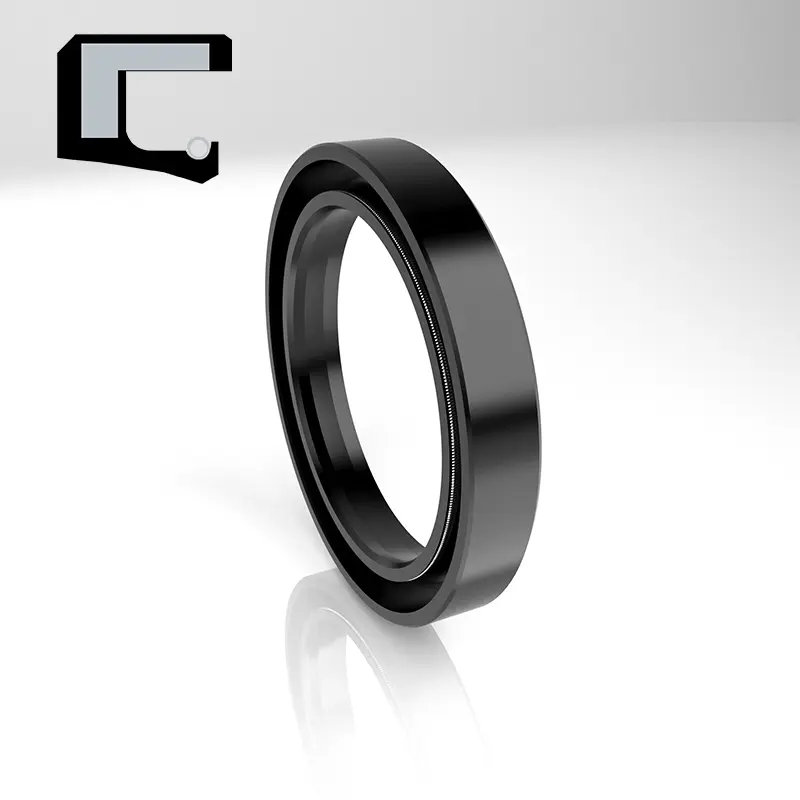

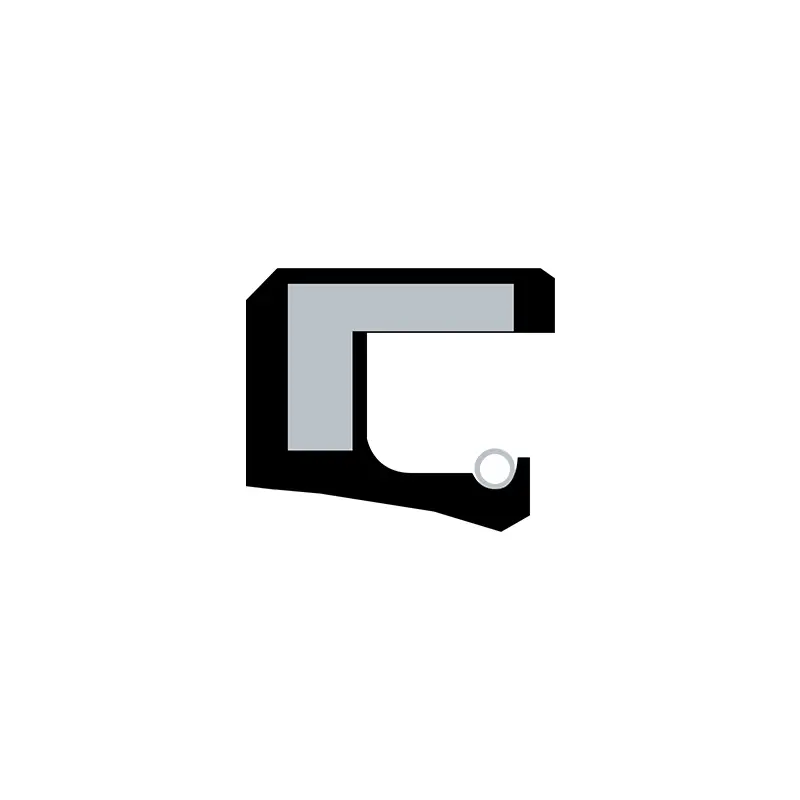

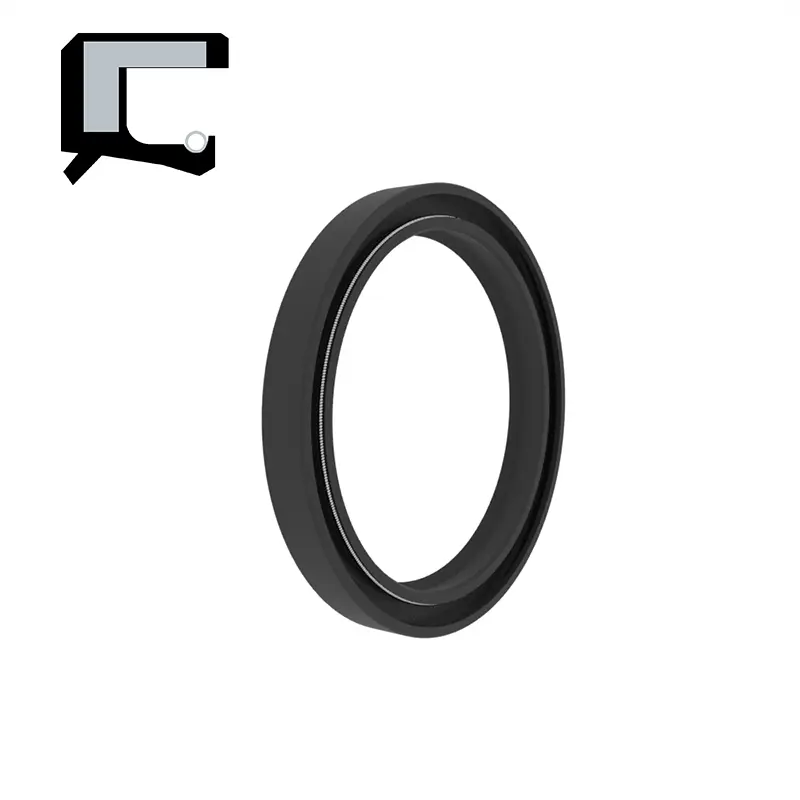

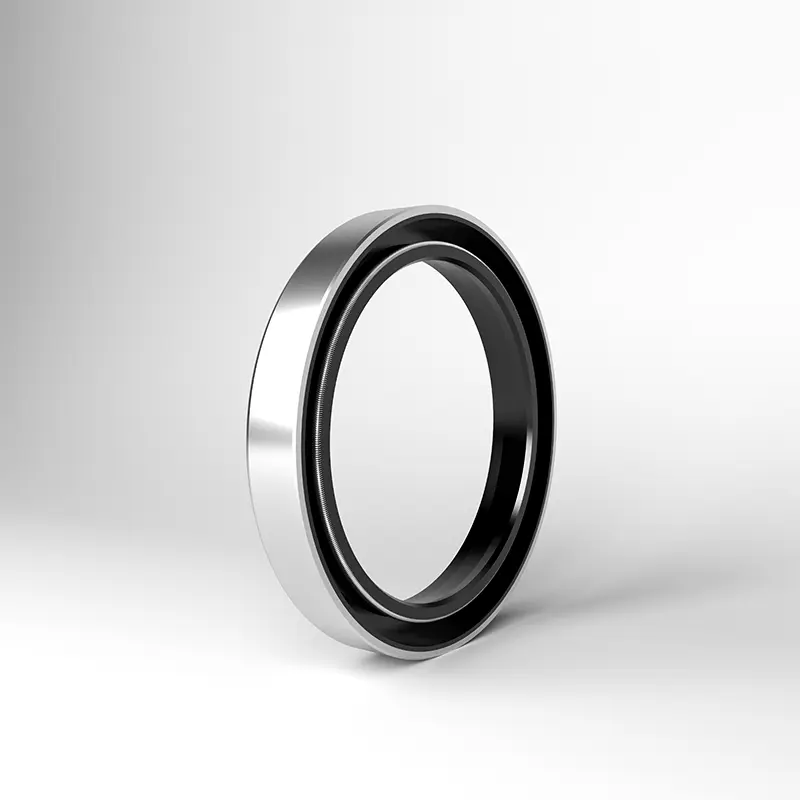

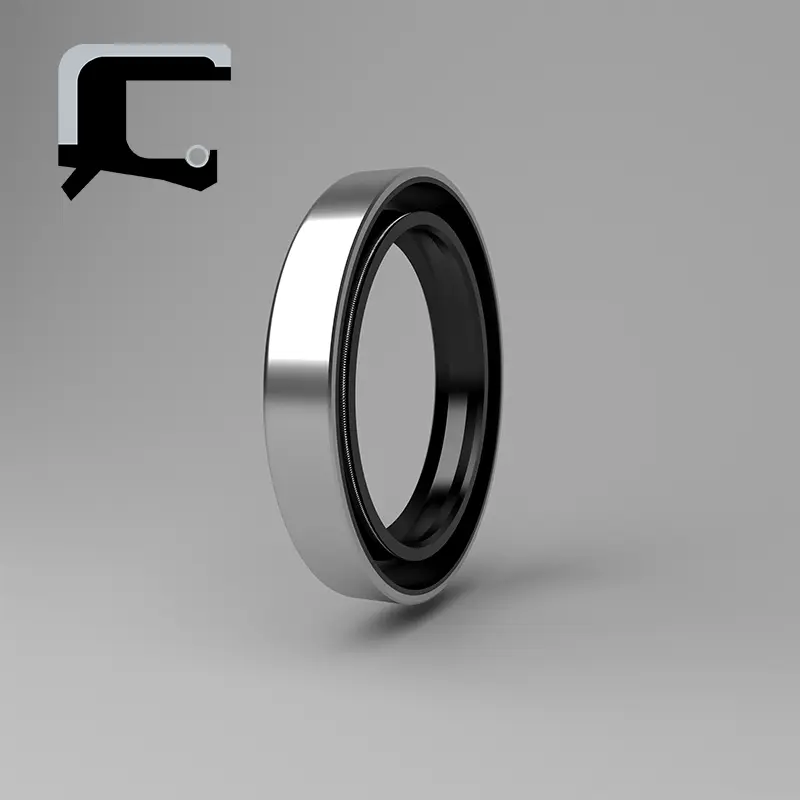

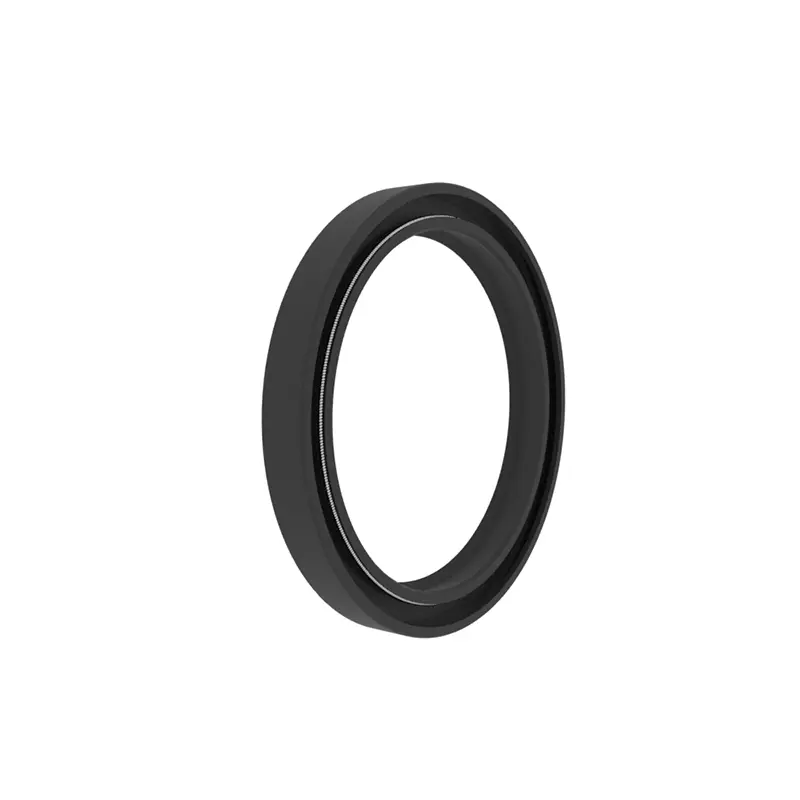

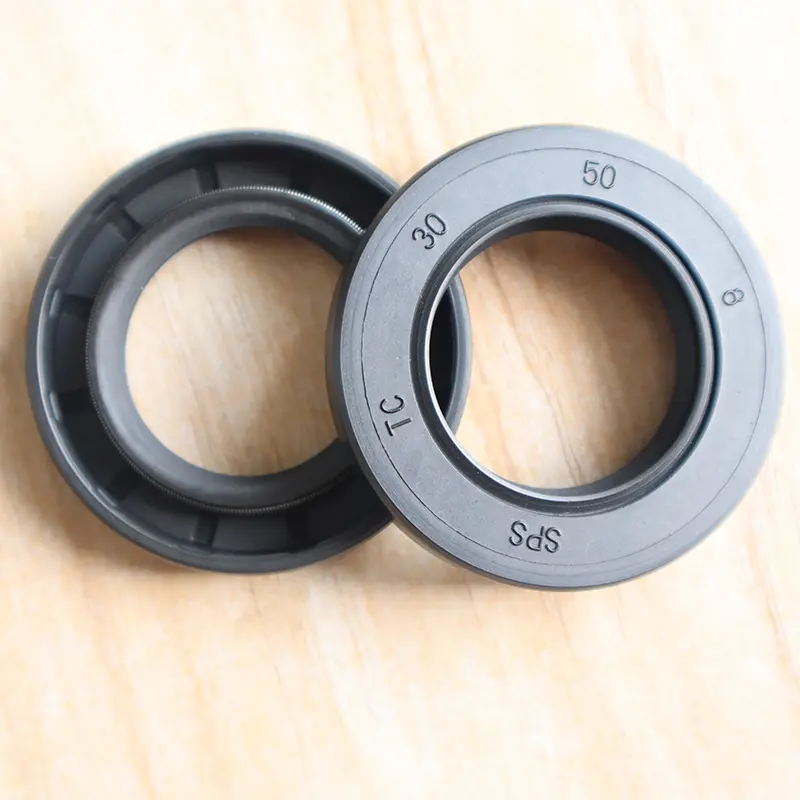

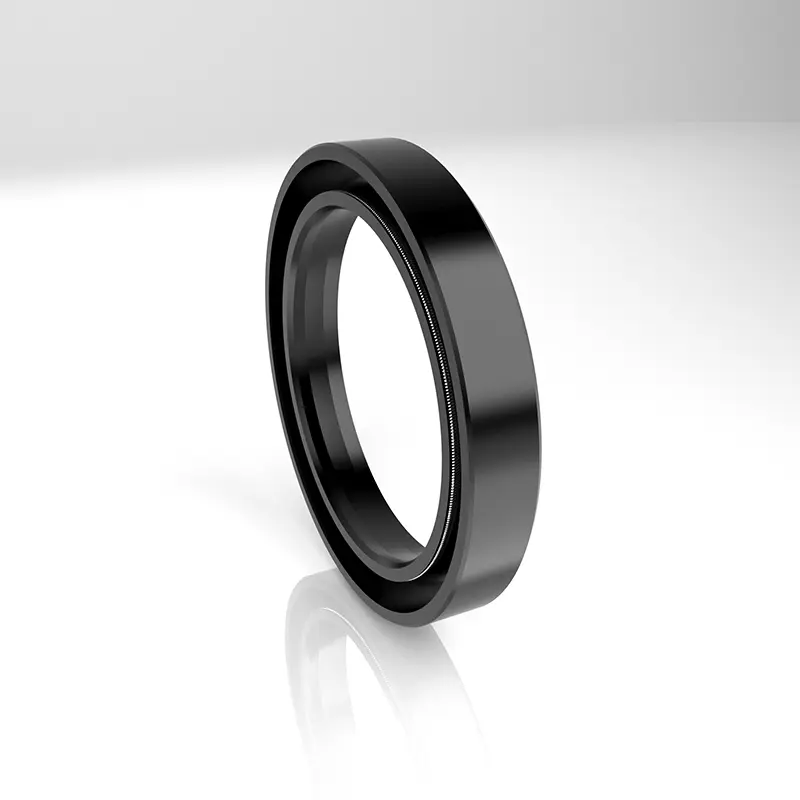

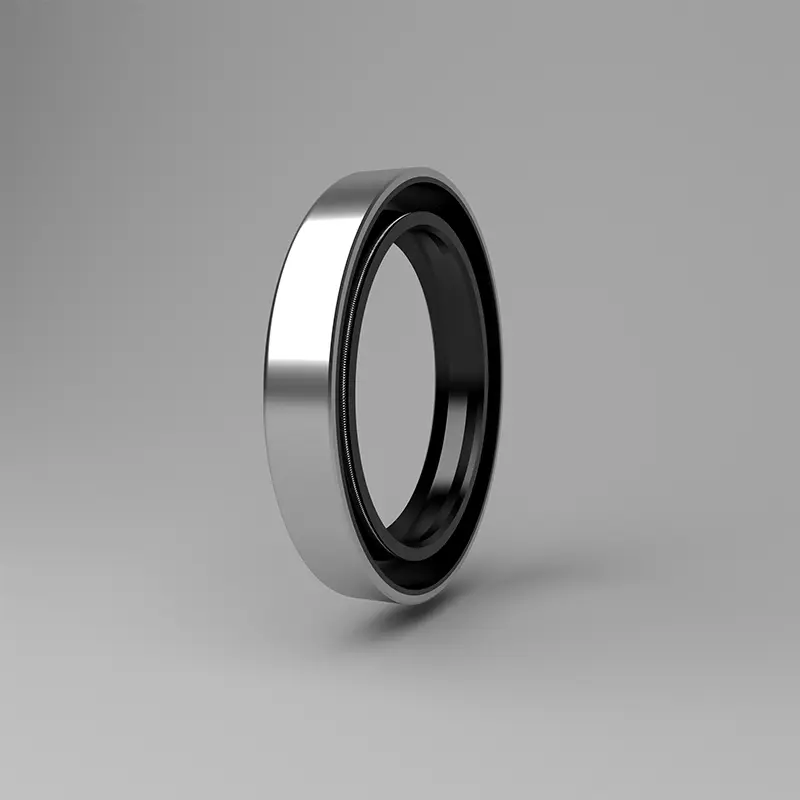

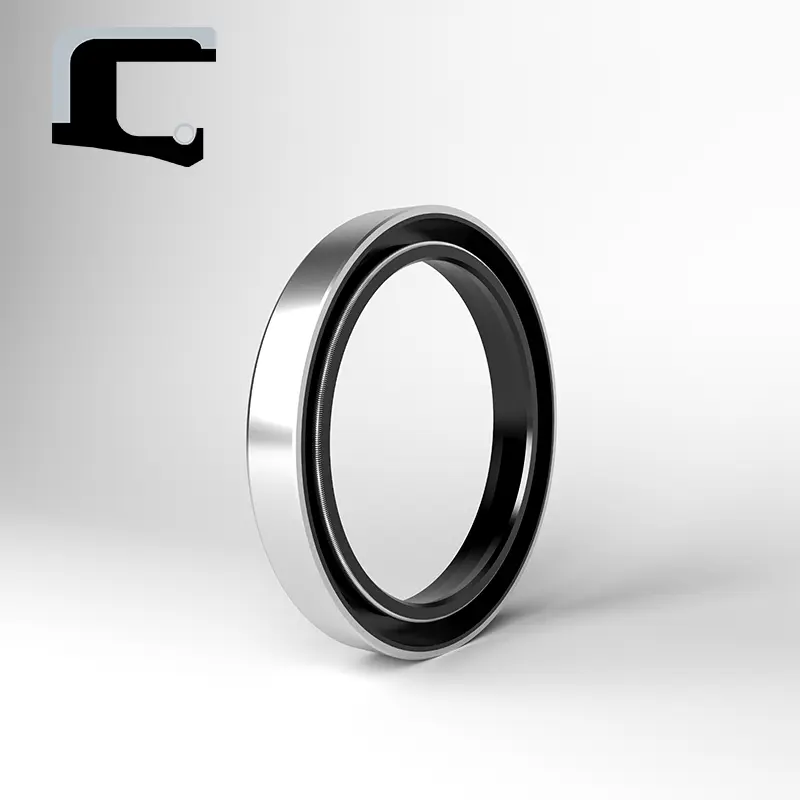

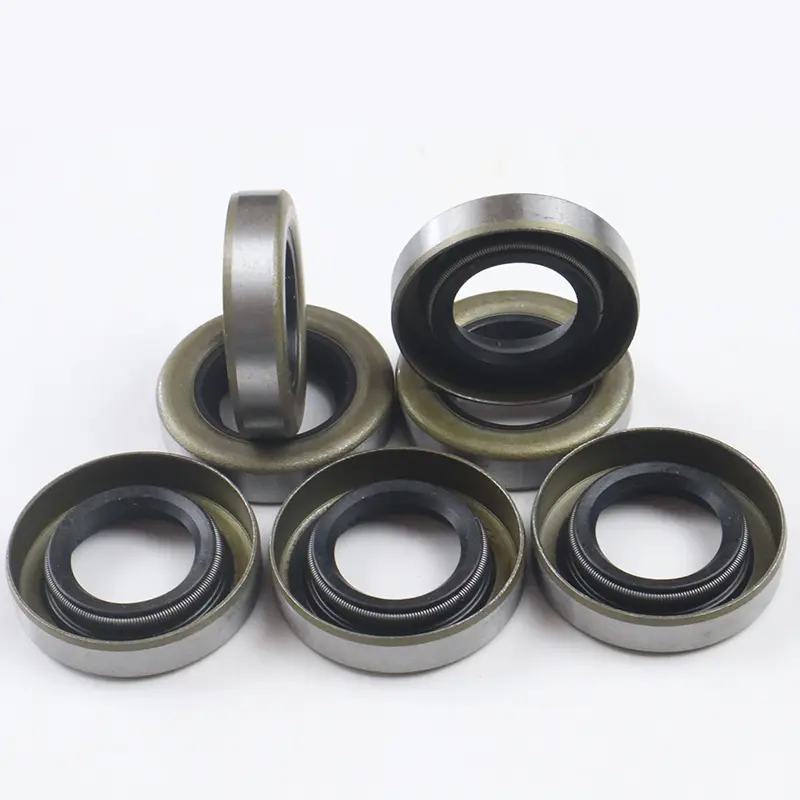

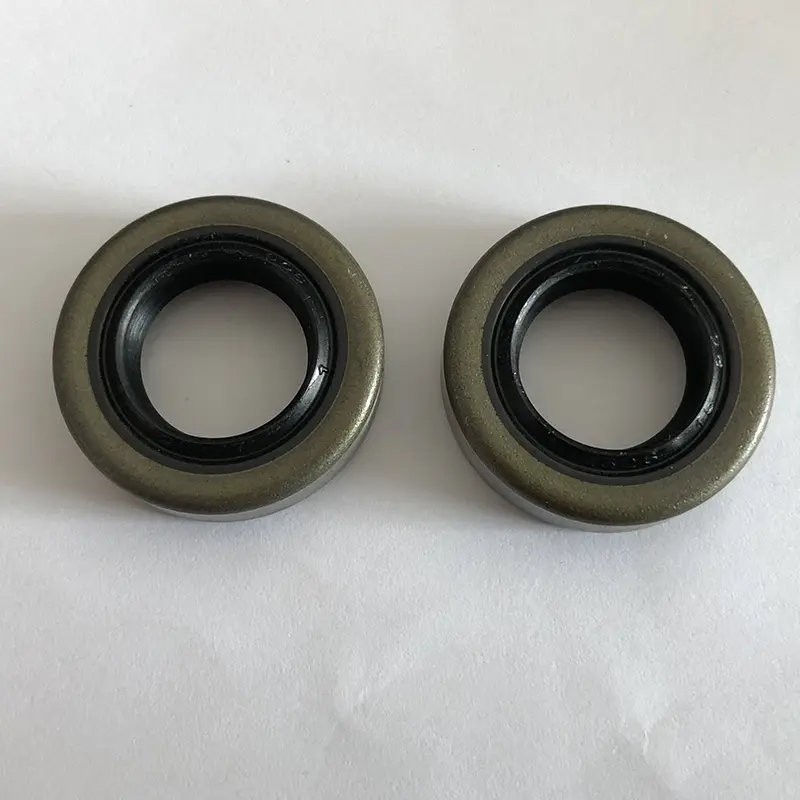

Các con dấu dầu TC/SC/TB/SB bao gồm các bộ xương kim loại, lò xo và thân cao su. Bộ xương kim loại đóng vai trò hỗ trợ, và lò xo áp dụng lực xuyên tâm cho môi niêm phong. TC/TB được trang bị đôi môi phụ trợ chống bụi, phù hợp cho các dịp có môi trường niêm phong ở một bên và bụi ở phía bên kia. TB/SB là một vòng tròn ngoài kim loại, làm cho con dấu dầu cứng hơn và chính xác hơn trong khoang, nhưng khả năng niêm phong của vòng tròn bên ngoài đối với độ nhớt thấp và môi trường khí bị hạn chế. Nên áp dụng chất trám trên vòng tròn bên ngoài trong quá trình cài đặt.

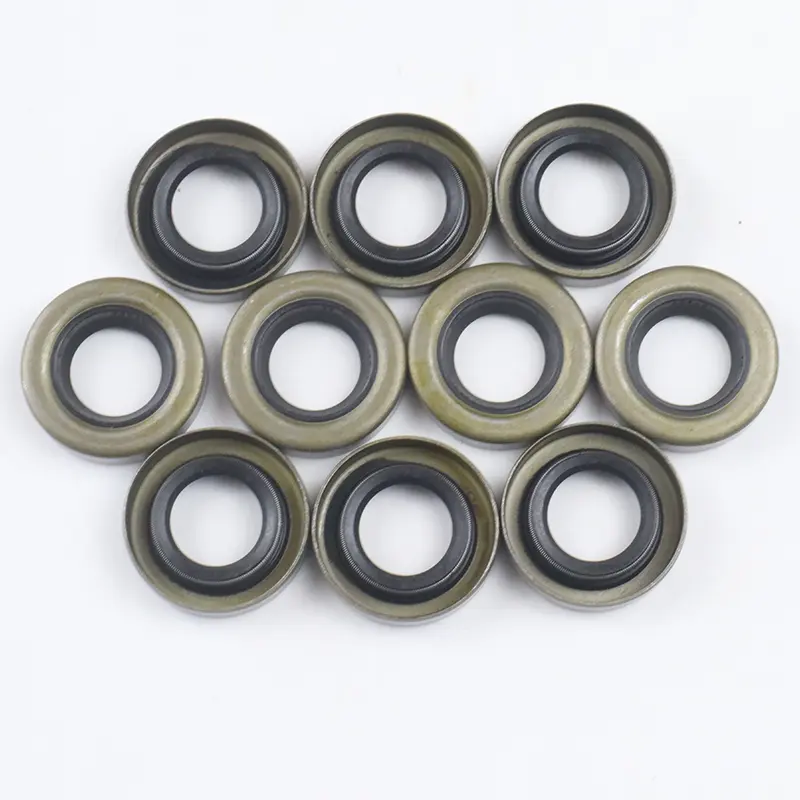

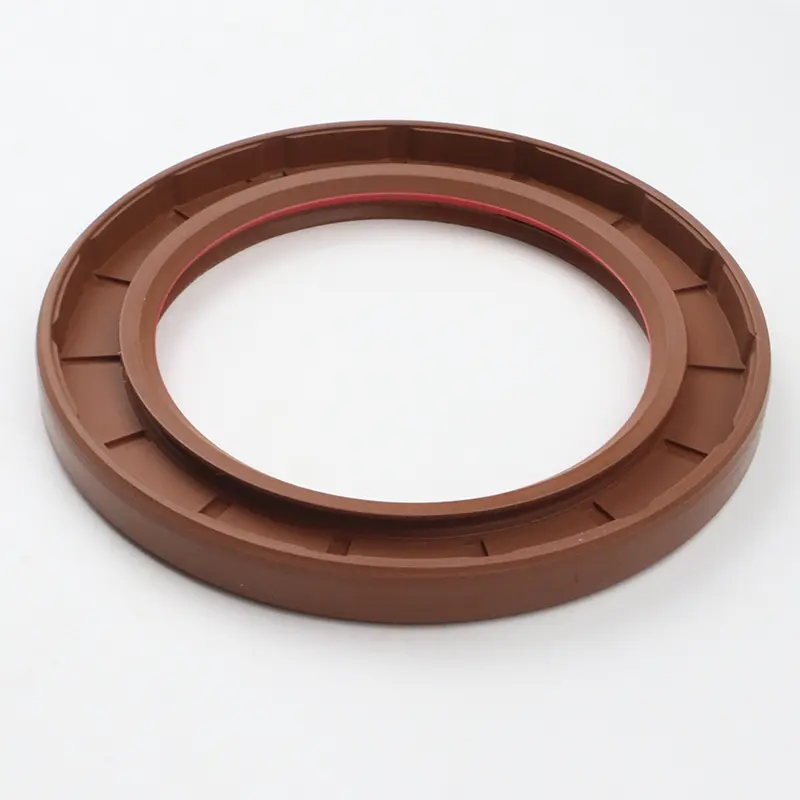

Chức năng của con dấu dầu bộ xương cao áp hai lớp RCTCV thường được phân lập các bộ phận cần bôi trơn trong các bộ phận truyền từ các bộ phận đầu ra để ngăn chặn sự rò rỉ dầu bôi trơn.

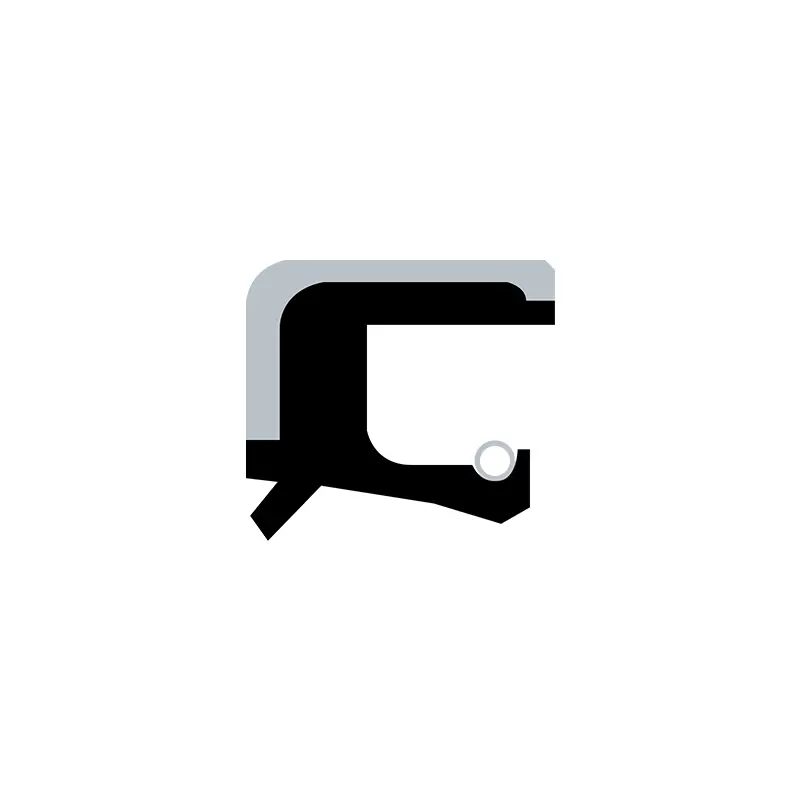

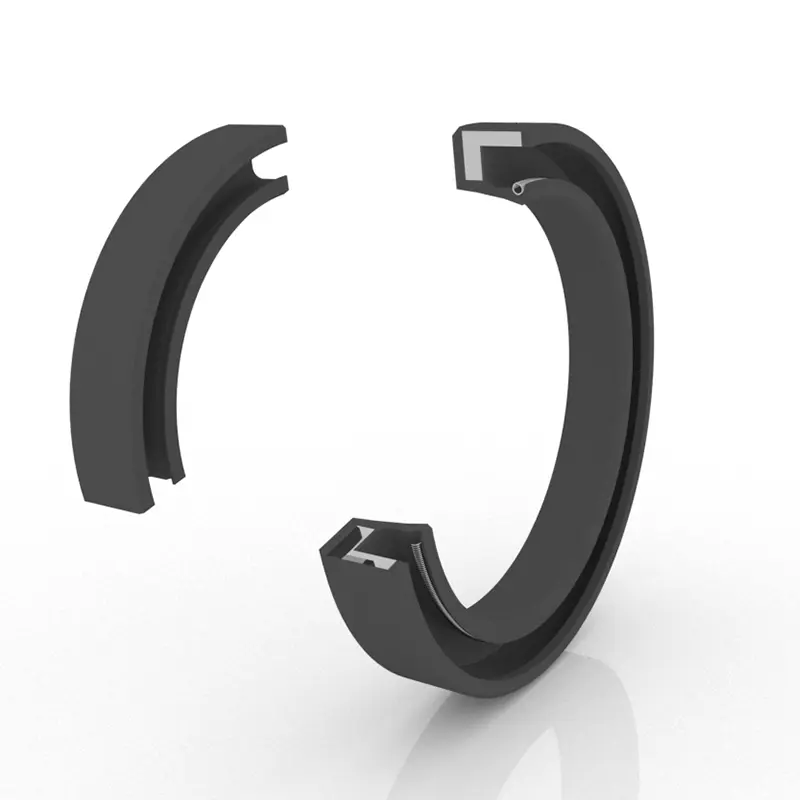

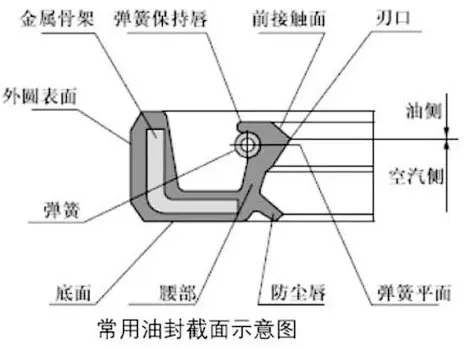

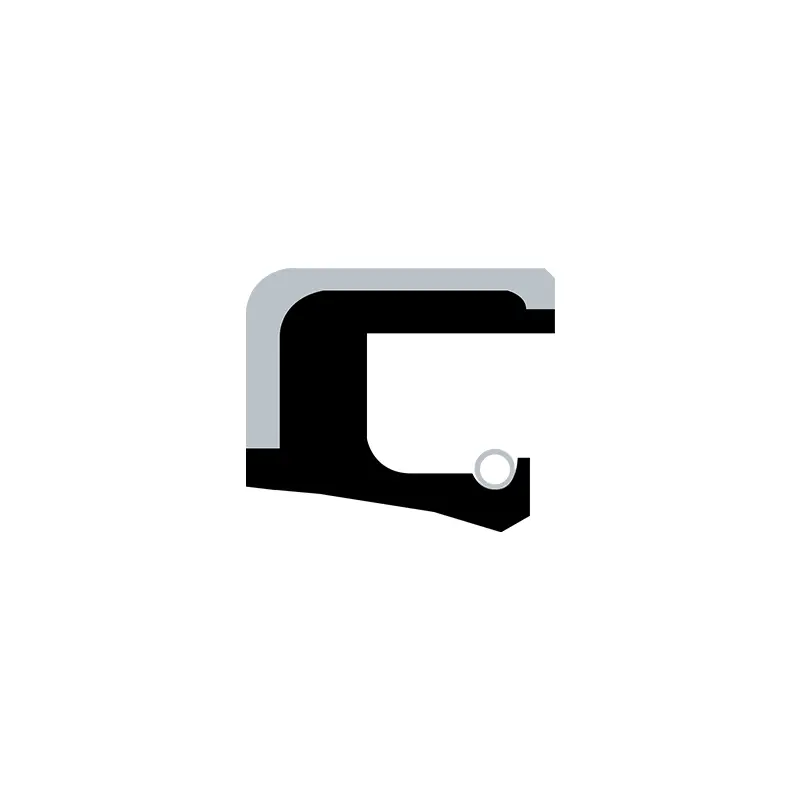

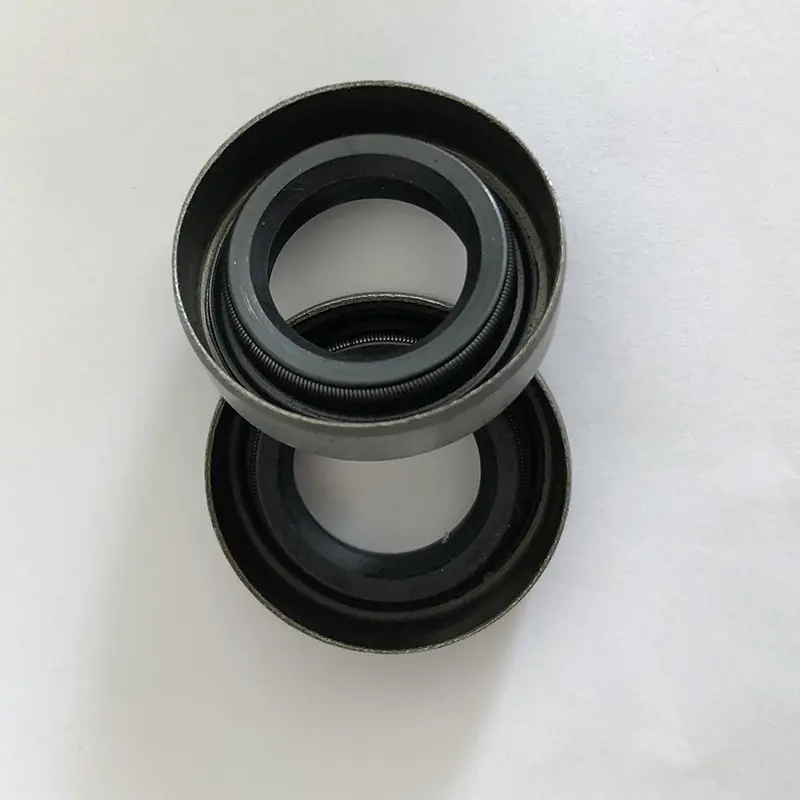

Cấu trúc con dấu dầu của bộ xương bao gồm ba phần: cơ thể niêm phong, củng cố bộ xương và lò xo cuộn tự thắt chặt. Cơ thể niêm phong được chia thành đáy, eo, cắt cạnh và niêm phong môi theo các phần khác nhau. Thông thường, đường kính bên trong của con dấu dầu bộ xương ở trạng thái tự do nhỏ hơn đường kính trục và có một "lượng nhiễu" nhất định. Do đó, khi con dấu dầu được đưa vào ghế niêm phong dầu và trục, lực đàn hồi của cạnh con dấu dầu và lực co thắt của lò xo cuộn tự chuẩn tạo ra một lực kẹp xuyên tâm trên trục, do đó có được hiệu ứng niêm phong tốt nhất.

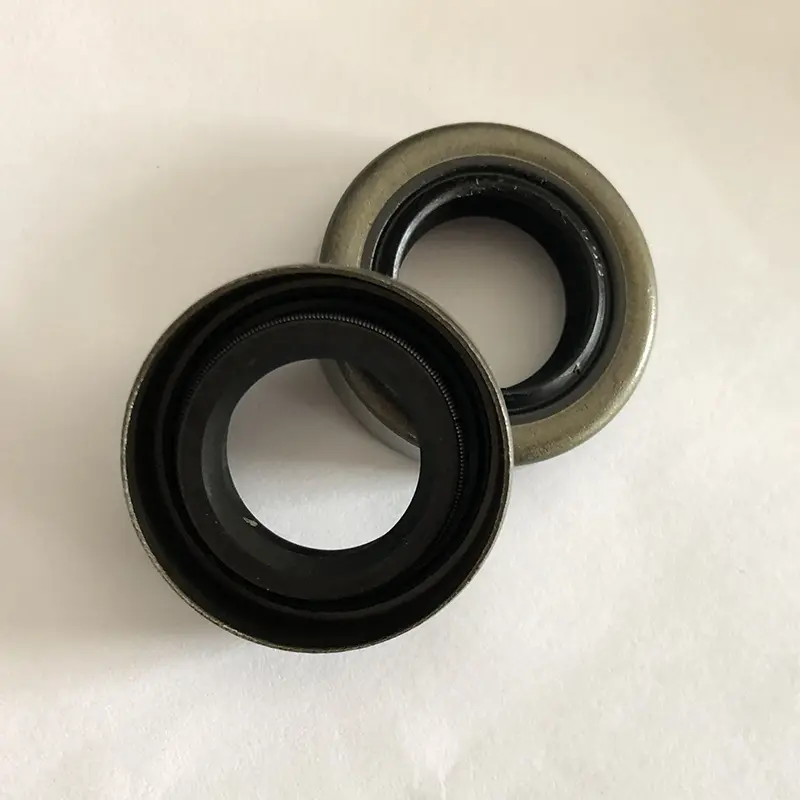

Con dấu dầu áp suất cao hai lớp RCTCN có thiết kế bộ xương chống áp suất tổng thể, với biến dạng môi nhỏ và được sử dụng để niêm phong các trục quay trong các tình huống tiếp xúc với áp suất.
Các tính năng và ứng dụng sản phẩm:
Cấu trúc và yêu cầu lắp đặt niêm phong lip trục quay
1. Vật liệu trục: Thép carbon và thép không gỉ thường được sử dụng. Mạ crôm được sử dụng ở tốc độ cao, HRC40-45.
2. Thiết kế trục quay và rãnh: Bề mặt của trục mịn và các khối được loại bỏ. Dấu xử lý xoắn ốc sẽ tạo ra hiệu ứng bơm và gây rò rỉ. Nên ưu thế phần lắp đặt con dấu dầu với độ nhám bề mặt là RA0.1-0.5um. Và nó trở nên mượt mà hơn khi tốc độ tăng.
Đối với nhu cầu lắp đặt và tháo gỡ, trục và rãnh phải được vát hoặc tròn. Như thể hiện trong Hình 1 và 2.

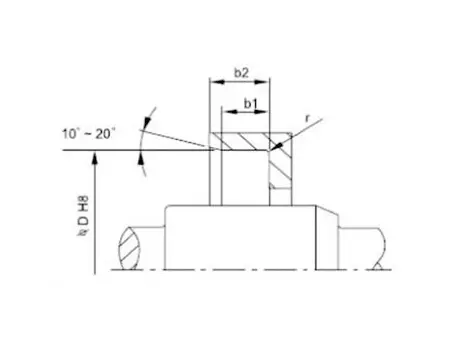

Hình 1 Thiết kế vát rãnh
| Chiều cao niêm phong b | B1 (0,85xb) mm | B2 (B+0,3) mm | r Tối đa. |
| 7 | 5.95 | 7.3 | 0.5 |
| 8 | 6.80 | 8.3 | 0.5 |
| 10 | 8.50 | 10.3 | 0.5 |
| 12 | 10.30 | 12.3 | 0.7 |
| 15 | 12.75 | 15.3 | 0.7 |
| 20 | 17.00 | 20.3 | 0.7 |

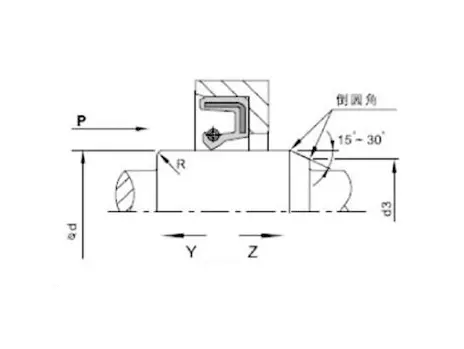

Hình 2 Thiết kế vát của trục quay
| d | D3 | R |
|
d | D3 | R |
| <10 | D-1.5 | 2 | 70 ~ 95 | D-4,5 | 5 | |
| 10 ~ 20 | D-2.0 | 2 | 95 ~ 130 | D-5.5 | 6 | |
| 20 ~ 30 | D-2.5 | 3 | 130 ~ 240 | D-7.0 | 8 | |
| 30 ~ 40 | D-3.0 | 3 | 240 ~ 500 | D-11.0 | 12 | |
| 40 ~ 50 | D-3.5 | 4 | 500 ~ 800 | D-144.0 | 14 | |
| 50 ~ 70 | D-4.0 | 4 | 800 ~ 1250 | D-18.0 | 16 |

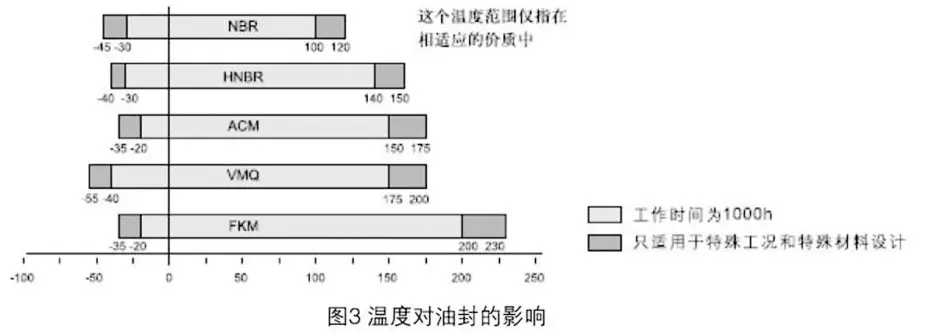

Có hàng tá yếu tố ảnh hưởng đến hiệu ứng niêm phong của các con dấu môi trục quay. Ngoài vật liệu và cấu trúc của chính con dấu dầu, các yếu tố khác như trung bình, nhiệt độ, áp suất, bôi trơn, tốc độ, độ nhám, v.v. cũng ảnh hưởng trực tiếp đến hiệu ứng niêm phong và các yếu tố này thường tương tác với nhau. Biểu đồ sau chỉ dành cho người dùng tham chiếu.
Lắp đặt các dấu môi trục quay: Lắp đặt cẩn thận là điều kiện tiên quyết để con dấu dầu hoạt động tốt.
| Sơ đồ cài đặt (cài đặt khoang) | ||
| Phương pháp cài đặt chính xác | Điều kiện làm việc áp dụng | Phương pháp cài đặt sai |
 |
Nó chỉ được áp dụng khi mặt cuối của con dấu dầu được tuôn ra với mặt cuối của khoang. Khi thiết bị ép di chuyển nhanh chóng, nên đặt con dấu dầu, nếu không nó có thể được nhấn. |
|
 |
Nó phù hợp cho tình huống mặt cuối của con dấu dầu thấp hơn so với mặt cuối của khoang. Khi thiết bị ép di chuyển nhanh hơn, con dấu dầu cũng có thể được định vị tốt. Tuy nhiên, loại vật cố cấu trúc này không có định vị xuyên tâm, do đó độ dọc trục của tấm phẳng và trục áp suất của thiết bị nhấn phải đạt đến độ chính xác nhất định. |
 |
 |
Áp dụng cho tình huống mà mặt cuối của con dấu dầu thấp hơn so với mặt cuối của khoang. Khi thiết bị nhấn di chuyển nhanh chóng, cần phải đảm bảo rằng con dấu dầu được đặt chính xác, nếu không nó có thể được nhấn. |
 |
 |
Nó chỉ phù hợp để bảo trì hoặc điều kiện lắp đặt đơn giản mà không có thiết bị áp lực. Vì quá trình cài đặt không thể được nhấn hoàn toàn, các vấn đề cài đặt khác nhau chắc chắn sẽ xảy ra. Nó chủ yếu là để ngăn chặn độ lệch hướng tâm trong quá trình lắp đặt, điều này có thể gây ra biến dạng của con dấu dầu, hoặc thiệt hại đùn cao su cho phần giao phối của con dấu dầu (vòng tròn bên ngoài) do tạm dừng trong quá trình lắp đặt. Do đó, phương pháp cài đặt này thường không được khuyến khích. |
 |
Con dấu dầu TC/SC/TB/SB:
| Hình dạng cắt ngang | Người mẫu | Ứng dụng | Áp lực | Nhiệt độ | Tốc độ | Trung bình | Vật liệu |
 |
TC | Niêm phong, chống bụi | 0,03MPa | -30 ~+160 | 20m/s | Dầu bôi trơn, dầu mỡ | NBR/FKM+Thép carbon |
 |
Sc | Niêm phong | |||||
 |
TB | Niêm phong, chống bụi | -30 ~+100 | 25m/s | Nước, dầu, dầu mỡ | NBR+Thép carbon | |
 |
SB | Niêm phong |
