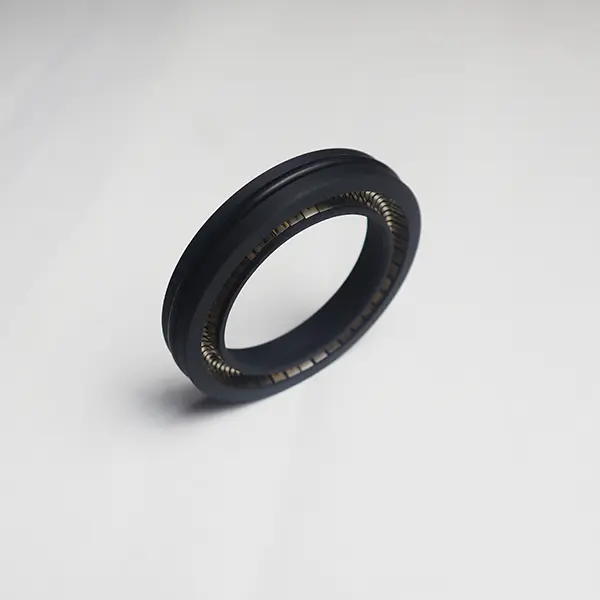

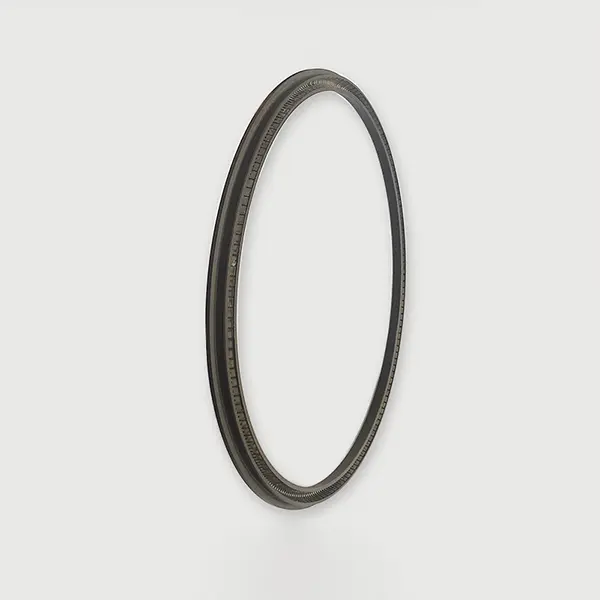

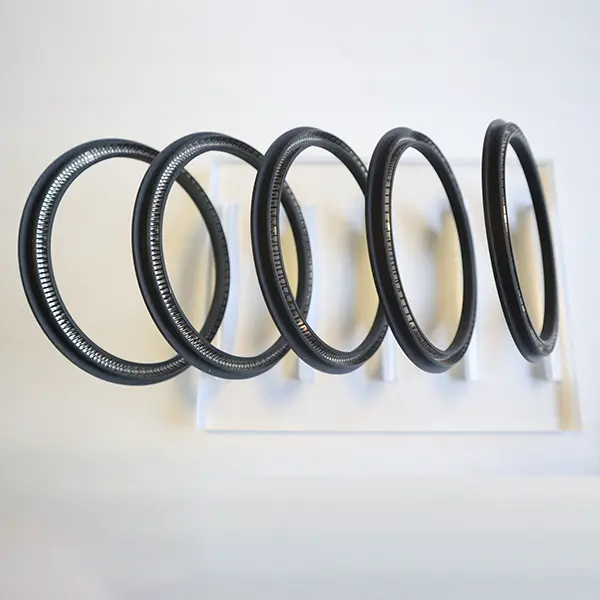

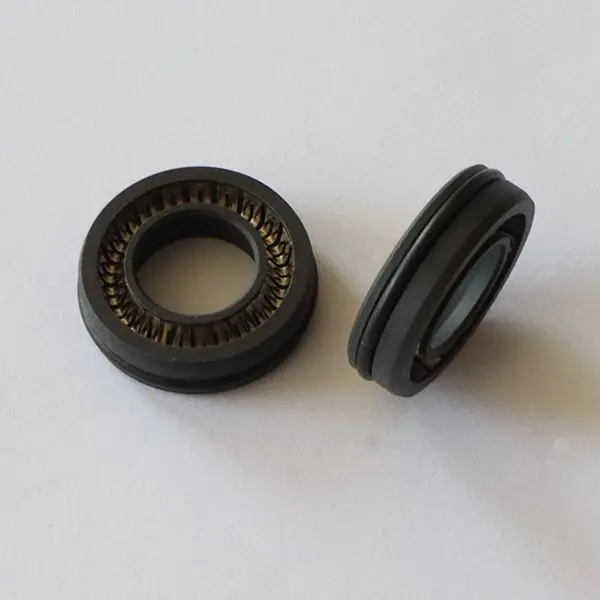

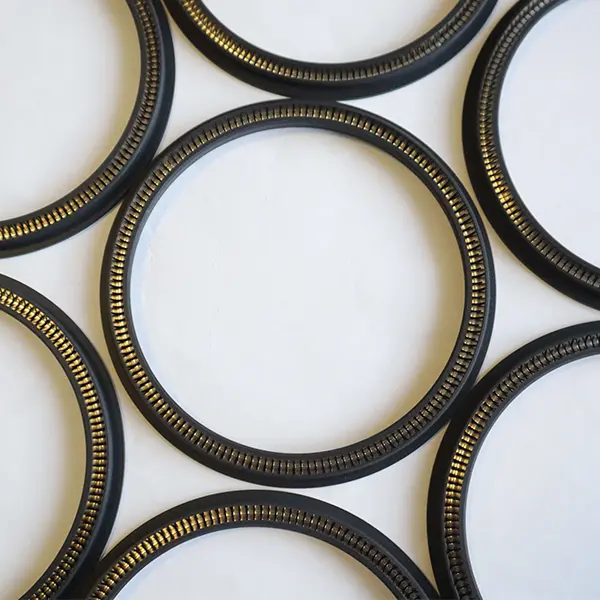

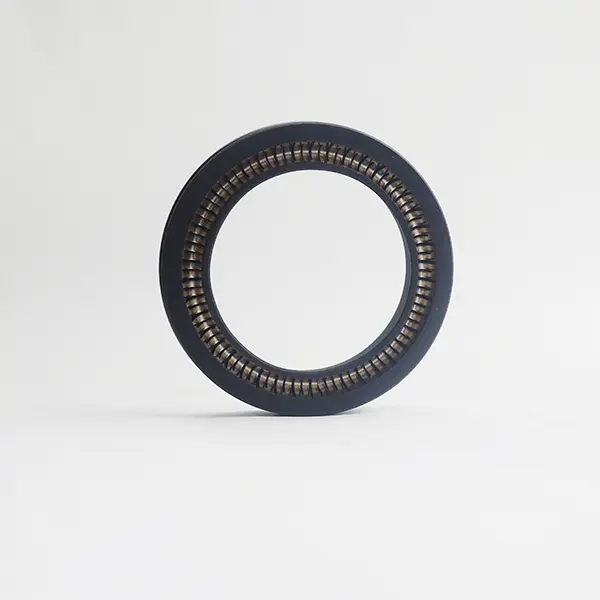

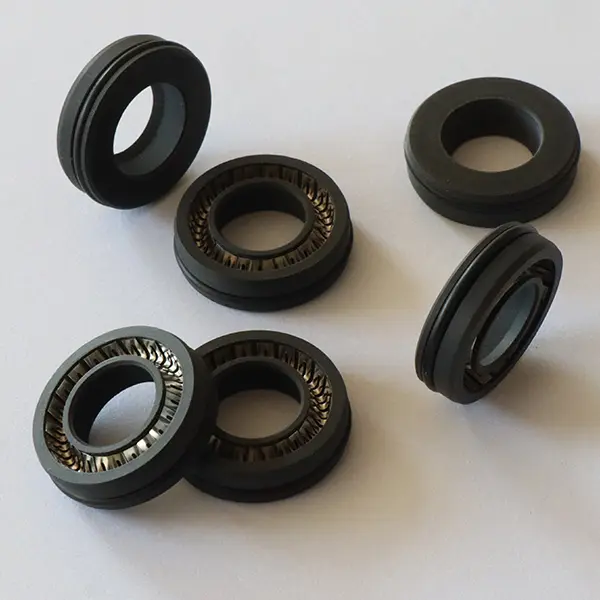

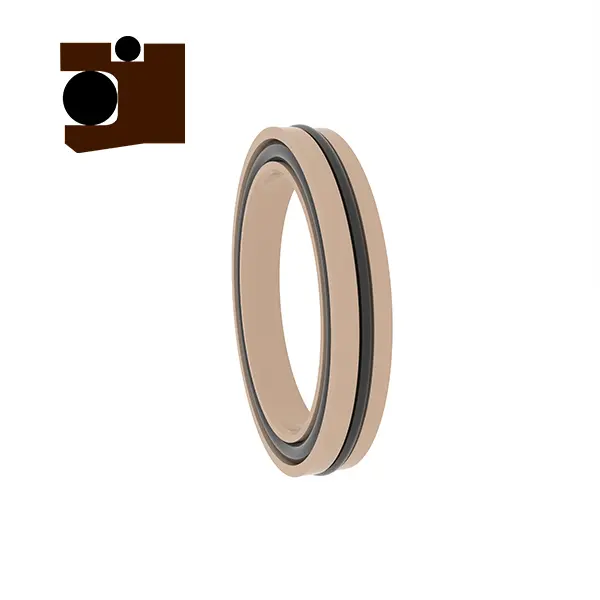

Các con dấu lò xo quay

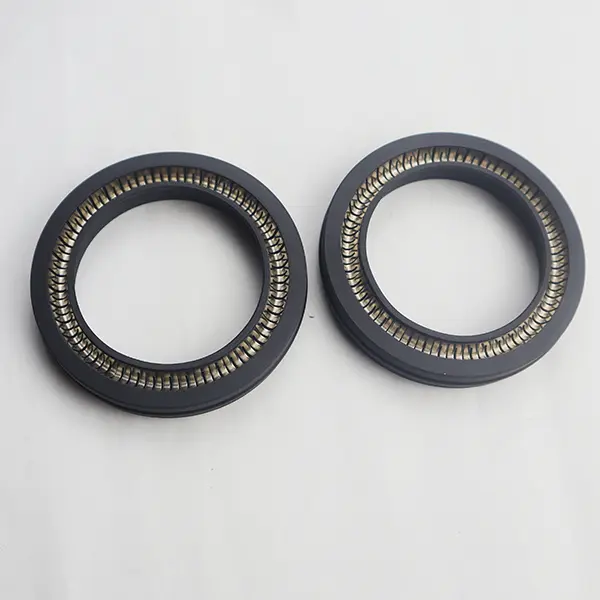

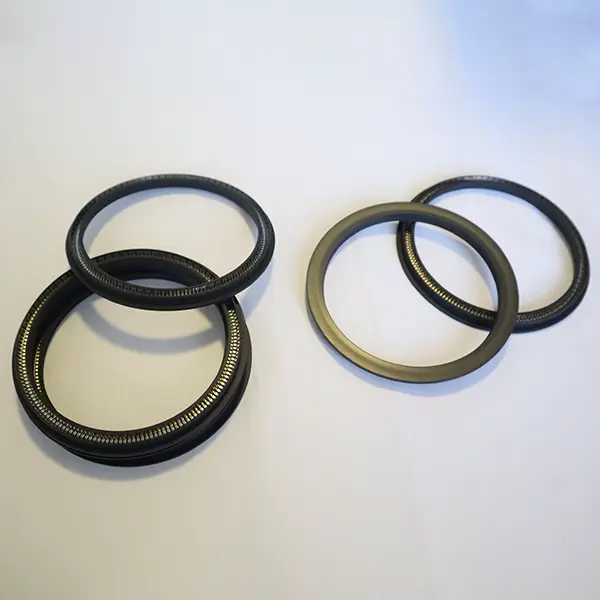

Trong số các con dấu do lò xo quay, chủ yếu có hai loại: RC2055 và RC2056. Ruichen Seals đã nghiên cứu về sự phát triển và sản xuất các sản phẩm SEAL trong nhiều năm. Theo các tình huống khác nhau và các nhu cầu khác nhau, nó đã hoàn thiện các thiết kế chi tiết hơn.

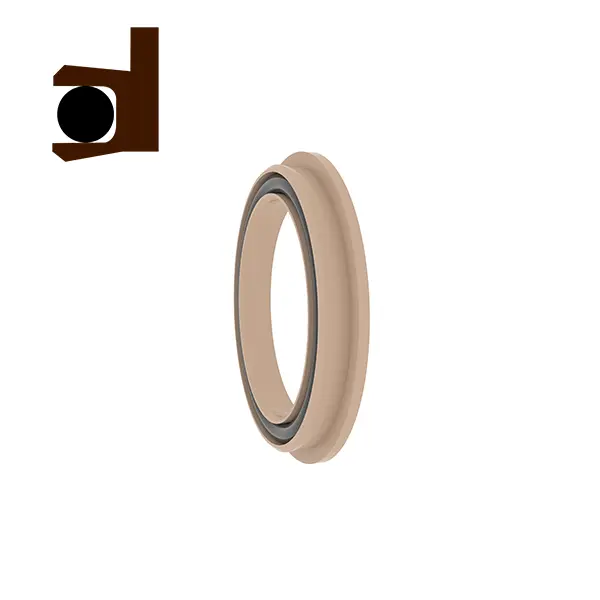

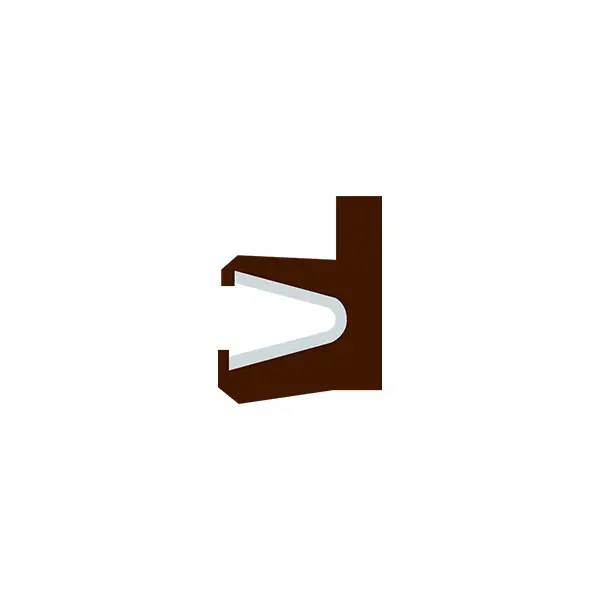

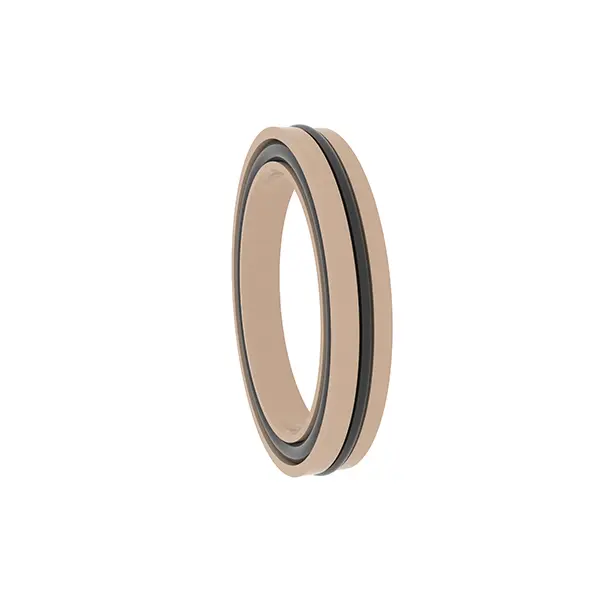

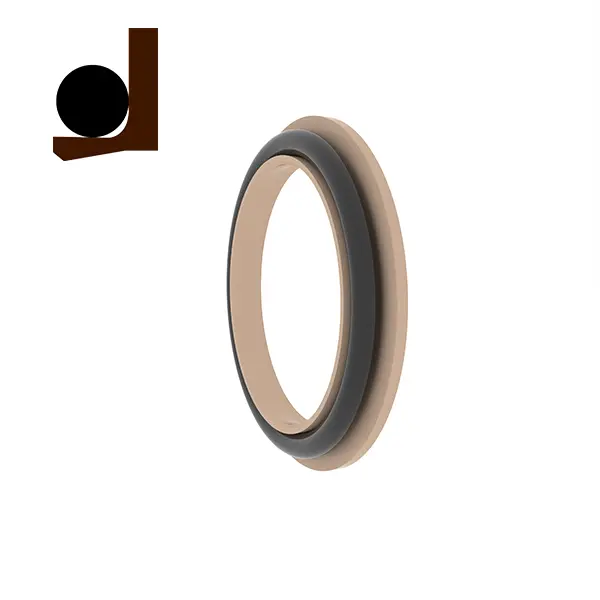

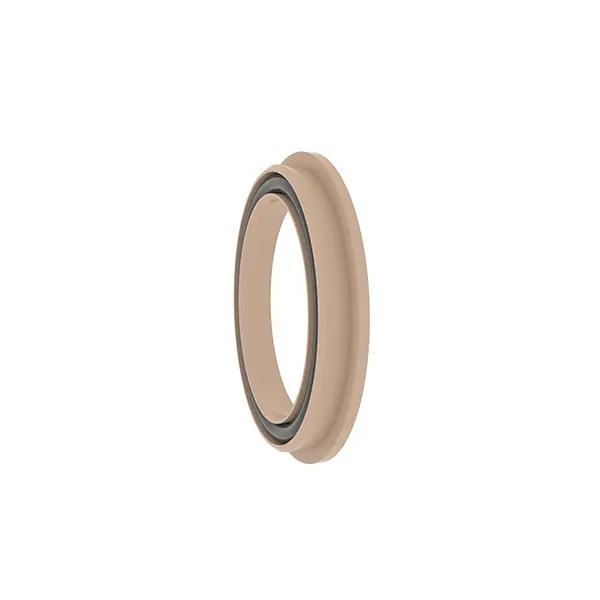

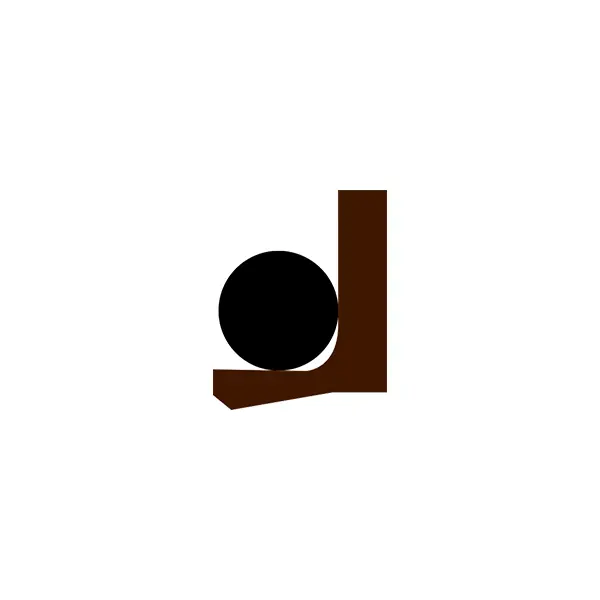

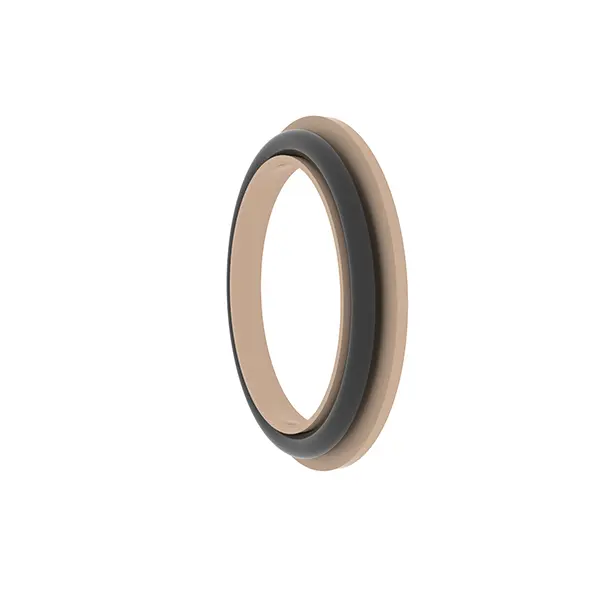

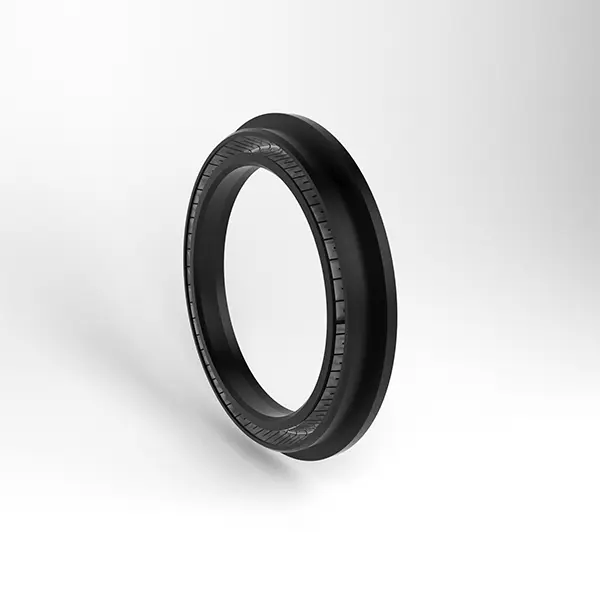

RC2055 là một con dấu phích cắm pan quay, RC2055-B là một con dấu răng xoay và RC2055-C là một con dấu kết hợp hình chữ Y quay. Các rãnh của ba là có thể hoán đổi cho nhau. Chúng là các con dấu chức năng cao với áp lực đơn hướng áp dụng cho các trục quay. Trong số đó, con dấu phích phích quay RC2055 bao gồm các lò xo bằng thép không gỉ và nhựa chức năng cao. Khi sử dụng RC2055-B và RC2055-C, cần phải chọn hợp lý các vật liệu elastome phù hợp.

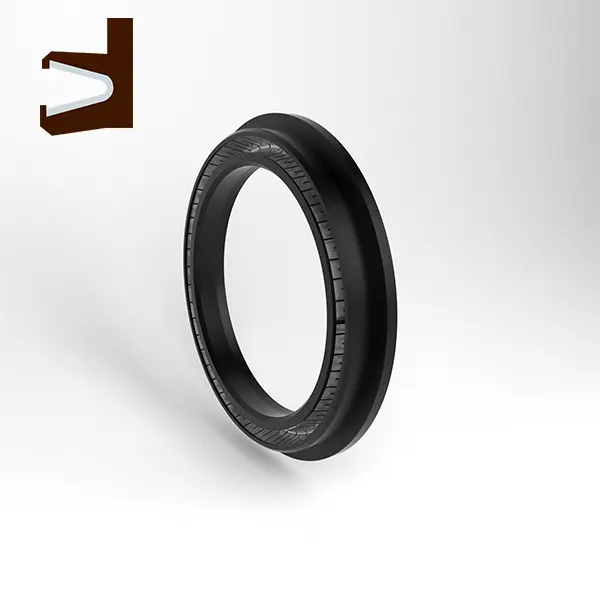

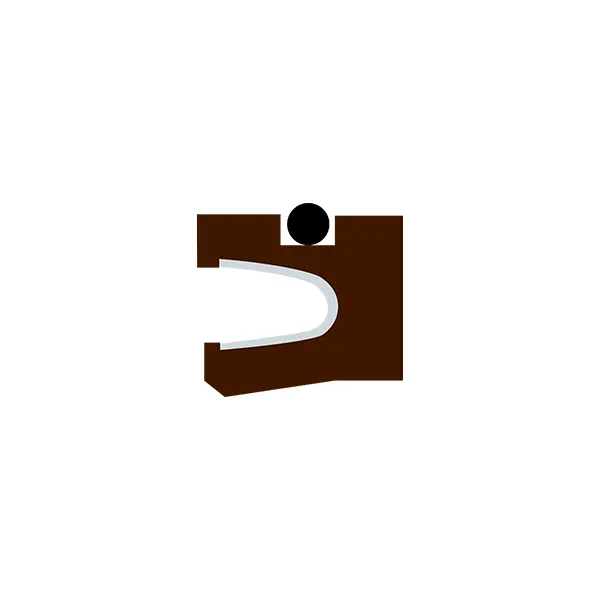

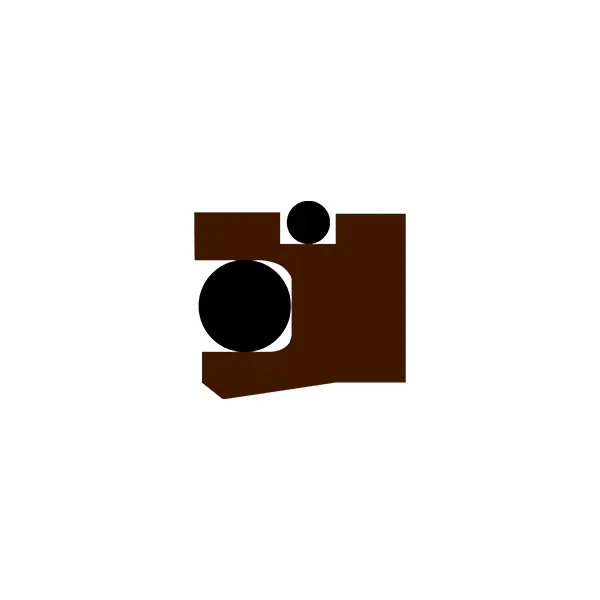

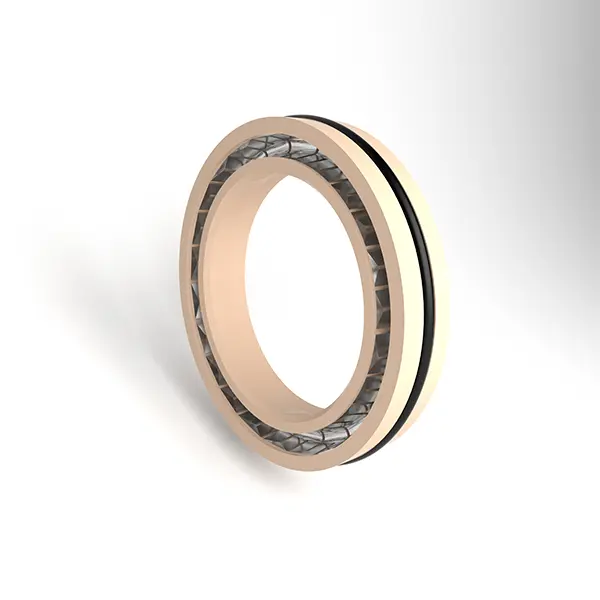

RC2056 là một con dấu phích cắm pan quay và RC2056-B là một con dấu kết hợp hình chữ Y quay. Các rãnh cũng có thể được thay thế. Nó cũng phù hợp để sử dụng trong trục quay. Trong số đó, con dấu phích pan quay RC2056 bao gồm các lò xo bằng thép không gỉ và nhựa chức năng cao. Khi sử dụng RC2056-B và, cần phải chọn hợp lý các vật liệu elastome phù hợp.

Các tính năng và ứng dụng sản phẩm:

Tính năng sản phẩm:

Hiệu suất cao: Lò xo bằng thép không gỉ và nhựa chức năng cao được kết hợp để đảm bảo hiệu suất niêm phong tuyệt vời và độ bền.

Khả năng hoán đổi cho nhau: Thiết kế rãnh của các sản phẩm trong sê -ri là như nhau, cho phép thay thế và thích ứng linh hoạt với các điều kiện làm việc khác nhau.

Áp dụng rộng rãi: Thích hợp cho việc niêm phong áp lực một chiều của các trục quay để đáp ứng nhu cầu công nghiệp đa dạng.

Các chất đàn hồi tùy chọn: RC2055-B, RC2055-C và RC2056-B hỗ trợ lựa chọn các vật liệu đàn hồi phù hợp theo điều kiện làm việc để cải thiện khả năng thích ứng.

Kịch bản ứng dụng:

Việc niêm phong áp lực một chiều của trục quay phù hợp cho thiết bị công nghiệp, máy móc kỹ thuật, hệ thống thủy lực, v.v.

Các dịp cần niêm phong chức năng cao, chẳng hạn như hóa dầu, thiết bị năng lượng, máy móc hạng nặng, v.v.

Ưu điểm kỹ thuật:

Lò xo bằng thép không gỉ cung cấp lực xuyên tâm ổn định để đảm bảo hiệu ứng niêm phong lâu dài.

Sự kết hợp của nhựa chức năng cao và vật liệu đàn hồi phù hợp cho điều kiện làm việc cao và áp suất cao.

Thiết kế có thể hoán đổi cho nhau đơn giản hóa việc cài đặt và bảo trì và giảm chi phí sử dụng.

Đề xuất sử dụng:

Chọn mô hình con dấu thích hợp và vật liệu đàn hồi theo các điều kiện làm việc cụ thể.

Đảm bảo rãnh sạch sẽ trong quá trình lắp đặt để tránh thiệt hại cho con dấu.

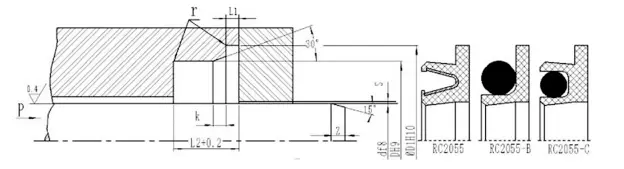

RC2055

Điều kiện làm việc áp dụng (giá trị giới hạn không được xuất hiện cùng một lúc)

Lựa chọn vật chất

1. Các vật liệu O-Ring phù hợp có thể được chọn: RO1 Nitrile Cao su (NBR), Ro2 Fluororubber (FKM), v.v.

2. Vật liệu vòng niêm phong: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, v.v.

3. Lò xo bằng thép không gỉ: lò xo hình chữ V.

Ví dụ đặt hàng

RC2055- 40-PTFE4+V Đường kính trục 40, Vật liệu vòng niêm phong là PTFE4, lò xo bằng thép không gỉ là lò xo hình chữ V

Đường kính trục RC2055-B-40-PTFE4+R02 là 40, vật liệu vòng niêm phong là PTFE4, phù hợp với vòng O là fluororubber

RC2055-C-40-PTFE4+R02 Đường kính trục là 40, vật liệu vòng niêm phong là PTFE4, phù hợp với vòng chữ O

Bảng tham số đặc tả (tất cả các thông số kỹ thuật trong phạm vi tham số có sẵn)

LƯU Ý: Nên khuyến cáo rằng độ cứng bề mặt của trục quay phải là HRC ≥ 58.

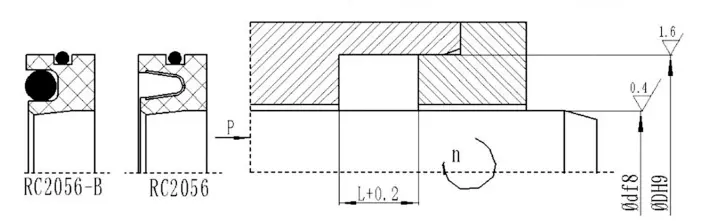

RC2056

Điều kiện làm việc áp dụng (giá trị giới hạn không được xuất hiện cùng một lúc)

Lựa chọn vật chất

1. Các vật liệu O-Ring phù hợp có thể được chọn: RO1 Nitrile Cao su (NBR), Ro2 Fluororubber (FKM), v.v.

2. Vật liệu vòng niêm phong: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, v.v. 3. Lò xo bằng thép không gỉ: lò xo hình chữ V.

Ví dụ đặt hàng

RC2056-40*62*8-PTFE4+V D*D*L, Vật liệu vòng niêm phong là PTFE4, và lò xo bằng thép không gỉ là lò xo hình chữ V RC2056-B-40*62*8-PTFE4+R02 D*D*L, Vật liệu vòng niêm phong là PTFE4 và vòng O phù hợp là fluororubber
