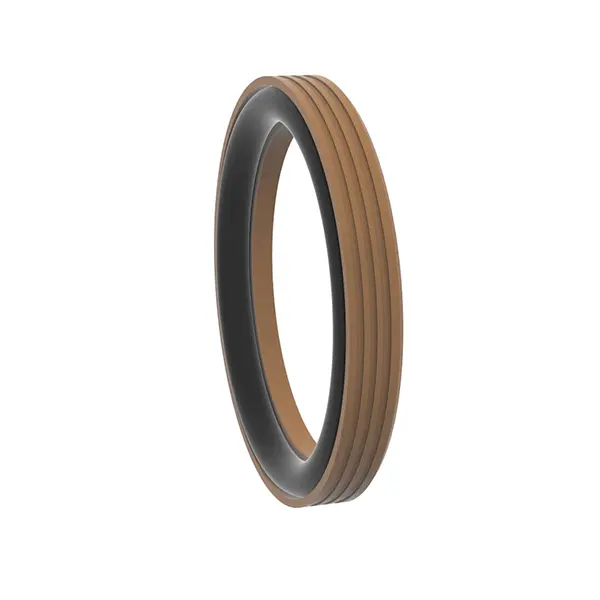

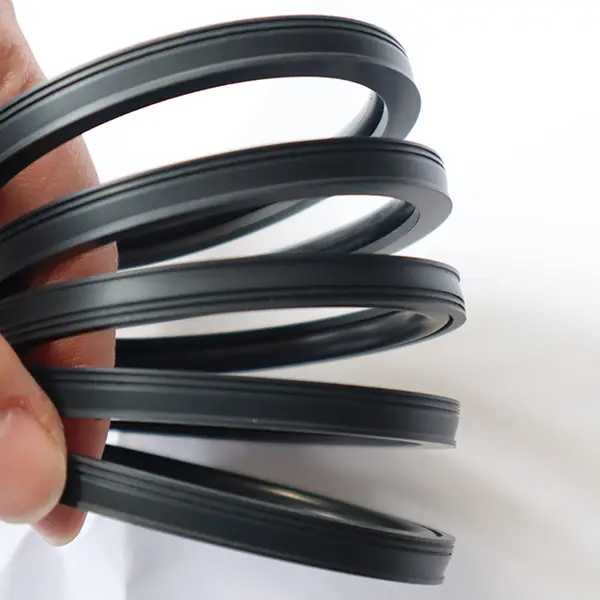

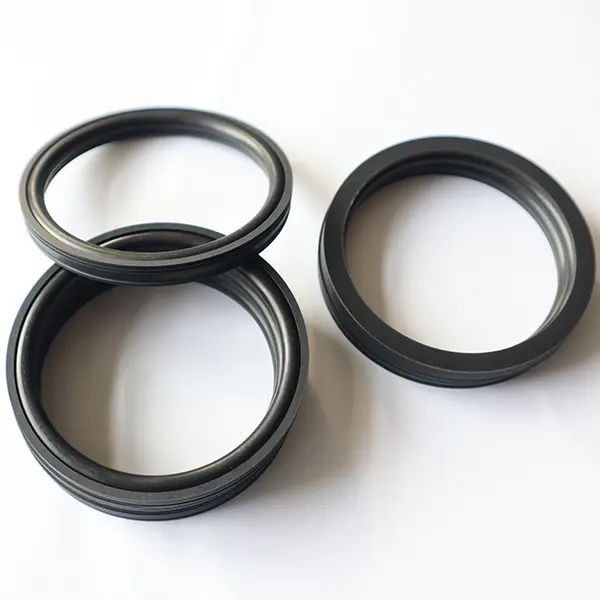

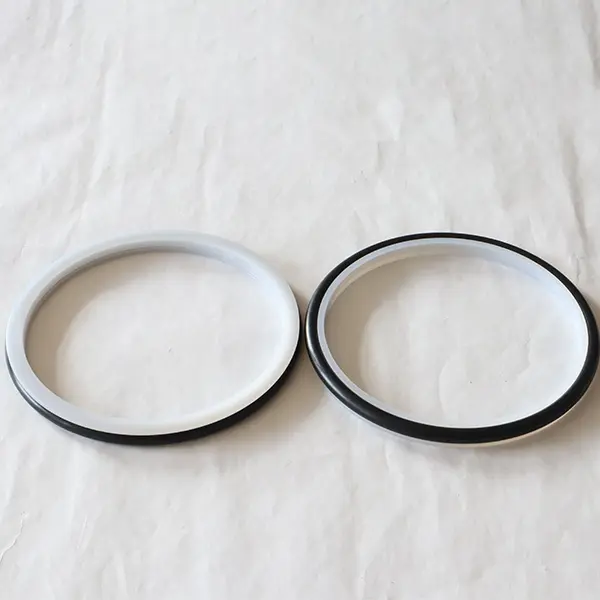

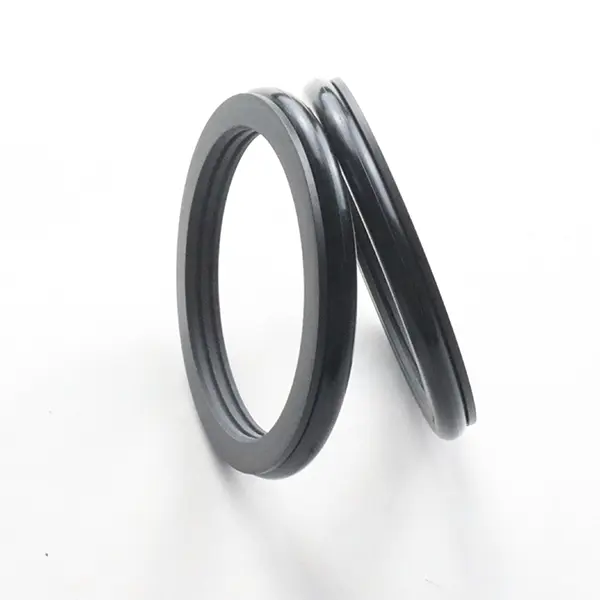

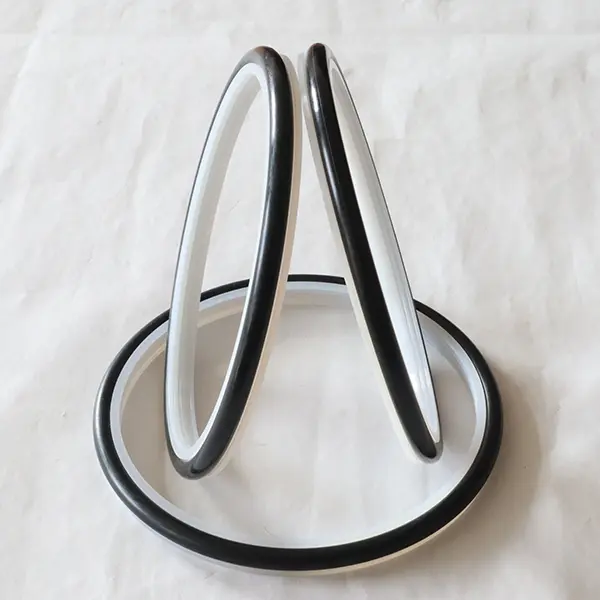

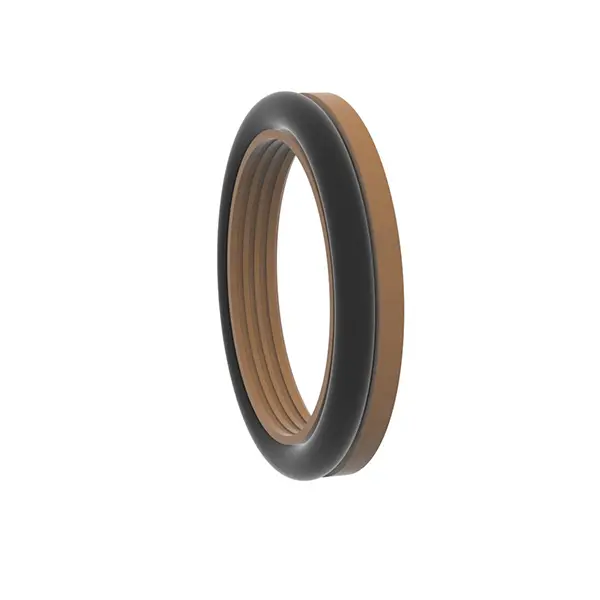

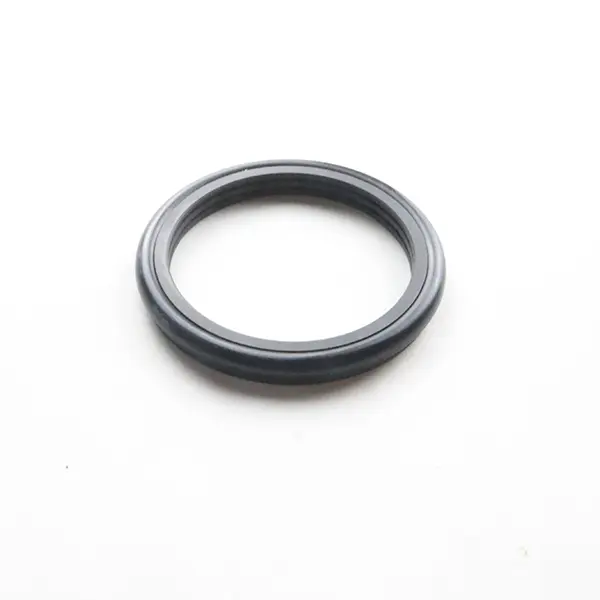

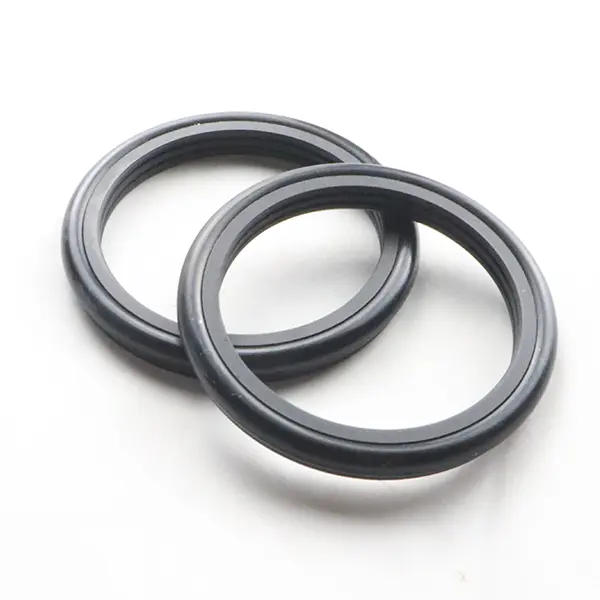

Con dấu quay của Ruichen Seal cho bùn xi măng được làm bằng các vòng niêm phong có răng bằng nhựa hiệu suất cao và vòng cao su hình chữ O. Chúng phù hợp cho các điều kiện làm việc khắc nghiệt như máy bơm pít tông, bơm bùn, máy khoan vít, giàn khoan, thiết bị thăm dò dầu và nhà máy trộn bê tông. Chúng được chia thành hai mô hình: RC2061 và RC2062.
Cả RC2061 và RC2062 đều phù hợp để niêm phong một chiều của các chuyển động đối ứng thủy lực và chuyển động quay. Họ có các đặc điểm của cuộc sống lâu dài, ma sát thấp, niêm phong tốt, không gian cấu trúc nhỏ và lắp đặt, sử dụng và bảo trì dễ dàng. Thiết kế tối ưu hóa môi và độ dày đặc biệt có tác dụng niêm phong tốt ngay cả trong các phương tiện ác tính như bùn xi măng. Khi được sử dụng để niêm phong môi trường bùn, chúng tôi khuyên bạn nên bôi trơn mỡ giữa hai con dấu (hoặc nhiều hơn).
Các tính năng và ứng dụng sản phẩm:
Tính năng sản phẩm:
Tuổi thọ dài: Sự kết hợp của nhựa kỹ thuật chức năng cao và cao su, độ bền mạnh.
Ma sát thấp: Thiết kế được tối ưu hóa làm giảm sức đề kháng chạy và cải thiện hiệu quả.
Niêm phong tuyệt vời: Thiết kế môi niêm phong đặc biệt, thích hợp cho các phương tiện truyền thông ác tính như bùn xi măng.
Cấu trúc nhỏ gọn: Thiết kế không gian nhỏ, lắp đặt và bảo trì dễ dàng.
Áp dụng cho điều kiện làm việc khắc nghiệt: Được thiết kế cho các phương tiện truyền thông như bùn và xi măng, với hiệu suất ổn định.
Kịch bản ứng dụng:
Thiết bị thăm dò dầu như bơm pít -tông, bơm bùn, máy khoan vít, giàn khoan, v.v.
Máy móc xây dựng và thiết bị như trạm trộn bê tông.
Các con dấu xoay vòng và quay khác đòi hỏi phải có khả năng chống mài mòn và khả năng chống lại môi trường ác tính.
Ưu điểm kỹ thuật:
Thiết kế tối ưu hóa môi và độ dày đặc biệt để thích nghi với điều kiện làm việc cực độ.
Cài đặt dễ dàng, chi phí bảo trì thấp và tuổi thọ dài.
Áp dụng cho môi trường khắc nghiệt với độ mòn cao và ô nhiễm cao.
Đề xuất sử dụng:
Khi được sử dụng cho môi trường bùn, bạn nên bôi mỡ và bôi trơn giữa hai con dấu (hoặc nhiều hơn) để kéo dài tuổi thọ của con dấu.

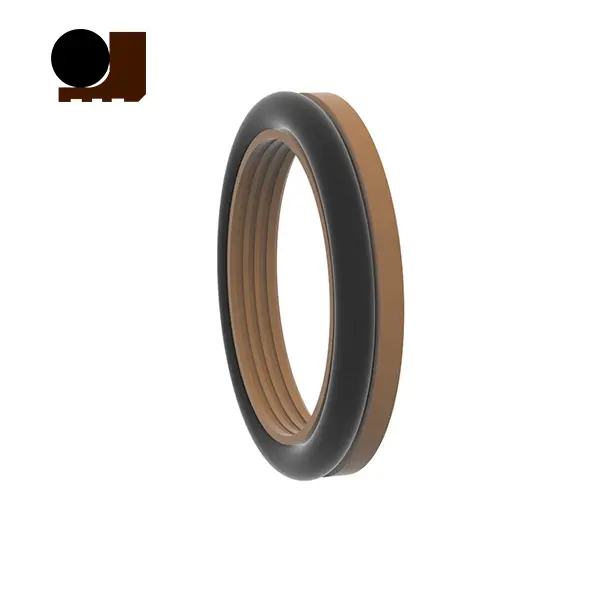

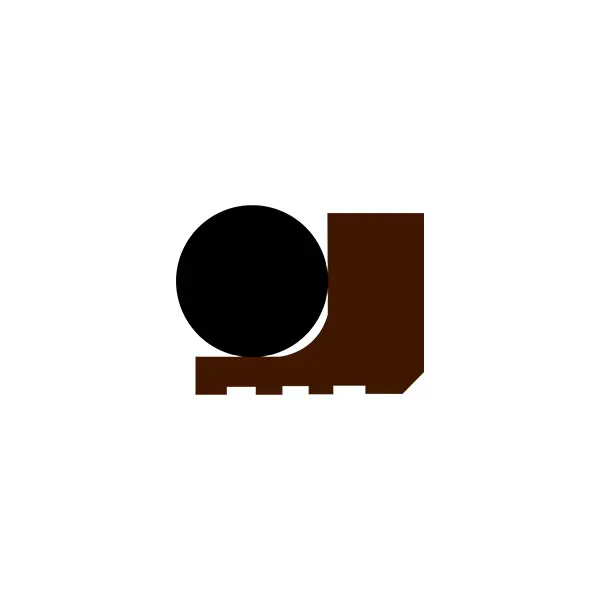

RC2061
Điều kiện làm việc áp dụng (giá trị giới hạn không được xuất hiện cùng một lúc)
| Áp lực (MPA) | Nhiệt độ (℃) | Tốc độ (bệnh đa xơ cứng) | Trung bình | |
| Chuyển động trước | Chuyển động quay | |||
| ≤100 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | 2 | Dầu thủy lực, nhũ tương, nước, bùn, dầu thô, v.v. |
| -20 ~+200 (phù hợp với fkm-vòng o) | ||||
Lựa chọn vật chất
1. Các vật liệu O-Ring phù hợp có thể được chọn: R01 Nitrile Cao su (NBR), R02 Fluororubber (FKM), v.v.
2. Vật liệu vòng niêm phong: Vật liệu tiêu chuẩn PTFE4, các vật liệu tùy chọn khác PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, v.v.
Ví dụ đặt hàng
Mô hình đơn hàng RC2061-80*91.7*7.6-PTFE4-R01 Đường kính trục mô hình*Đường kính rãnh*Mã chiều rộng Groove

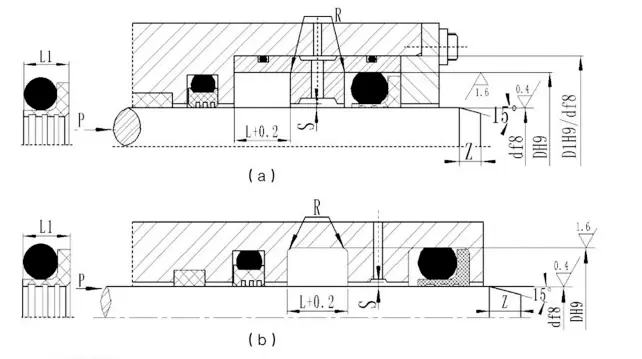

Thông số kỹ thuật (bất kỳ kích thước nào trong phạm vi tham số có sẵn)
| Phạm vi đường kính trục Tiêu chuẩn D F8 RC2061 | Phạm vi đường kính trục Loại nặng D F8 RC2061-Z | Đường kính rãnh D H9 | Chiều rộng rãnh L+0.2 | Chiều rộng niêm phong L1 | Góc tròn RTối đa | Giải phóng mặt bằng STối đa | Rít lên ZTối thiểu | Đường kính dây chữ O | ||
| <10MPa | <20MPa | <40MPa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Lưu ý: 1. Đối với đường kính trục ≤30mm, rãnh mở được khuyến nghị.
2. Đối với con dấu quay, độ cứng bề mặt của trục quay được khuyến nghị là HRC ≥58.
3. Đối với áp suất lớn hơn 30MPa, H8/F8 được khuyến nghị cho khoảng cách đùn.

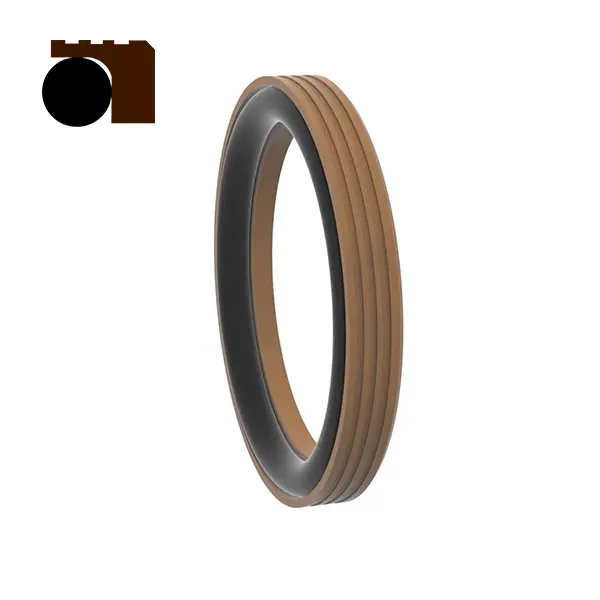

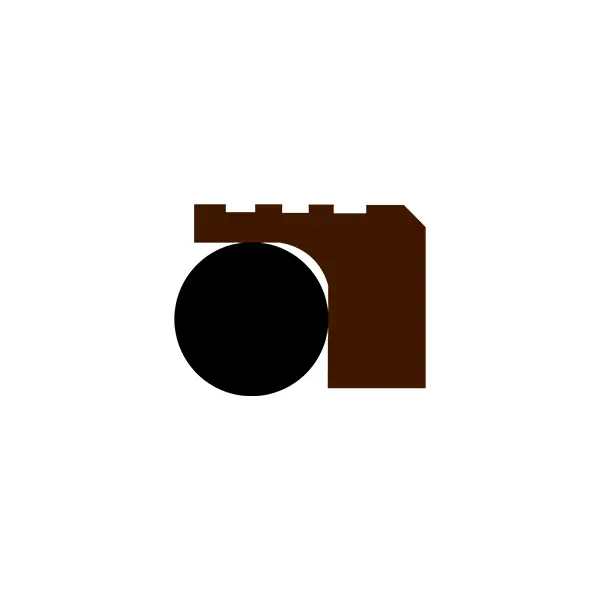

RC2062 Điều kiện làm việc áp dụng (giá trị giới hạn không được xuất hiện cùng một lúc)
| Áp lực (MPA) | Nhiệt độ (℃) | Tốc độ (bệnh đa xơ cứng) | Trung bình | |
| Chuyển động trước | Chuyển động quay | |||
| ≤100 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | 2 | Dầu thủy lực, nhũ tương, nước, bùn, dầu thô, v.v. |
| -20 ~+200 (phù hợp với fkm-vòng o) | ||||
Lựa chọn vật chất
1. Các vật liệu O-Ring phù hợp có thể được chọn: R01 Nitrile Cao su (NBR), R02 Fluororubber (FKM), v.v.
2. Vật liệu vòng niêm phong: Vật liệu tiêu chuẩn PTFE4, các vật liệu tùy chọn khác PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, v.v.
Ví dụ đặt hàng
Mô hình đơn hàng RC2062-80*68.3*7.6-PTFE4-R01 Đường kính xi-lanh mô hình*Đường kính Groove*Mã chiều rộng Groove

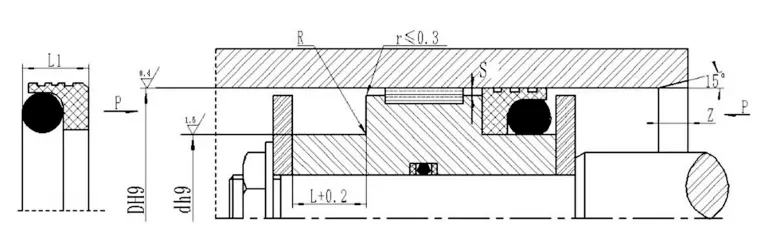

Thông số kỹ thuật (bất kỳ kích thước nào trong phạm vi tham số có sẵn)
| Phạm vi khẩu độ Loại tiêu chuẩn D H9 RC2062 | Phạm vi khẩu độ Loại nặng D H9 RC2062-Z | Đường kính rãnh D H9 | Chiều rộng rãnh L+0.2 | Chân gian chiều rộng l1 | Góc tròn rTối đa | Giải phóng mặt bằng sTối đa | Rít lên ZTối thiểu | Đường kính dây chữ O | ||
| <10MPa | <20MPa | <40MPa | ||||||||
| 8 ~ 12.9 | - | D-4,5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19,4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Lưu ý: 1. Đối với đường kính xi lanh ≤ 30 mm, nên sử dụng rãnh mở.
2. Đối với áp suất lớn hơn 30MPa, nên sử dụng H8/F8 cho khoảng cách đùn.
