Sê-ri SEALS áp suất cao của chúng tôi bao gồm nhiều sản phẩm hiệu suất cao, bao gồm RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS và RC2057, được thiết kế cho chuyển động chuyển động và quay vòng.

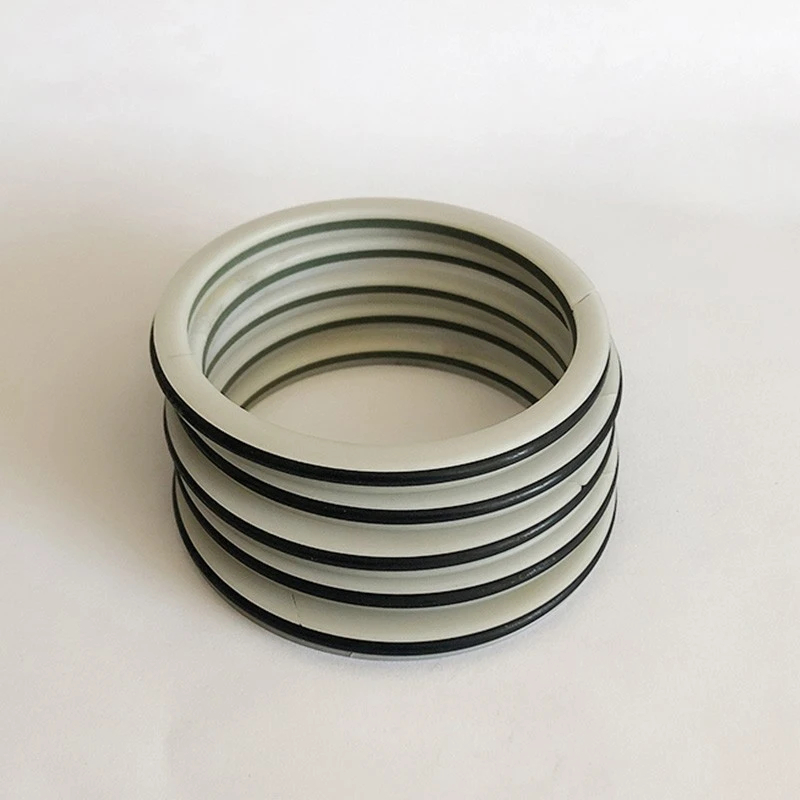

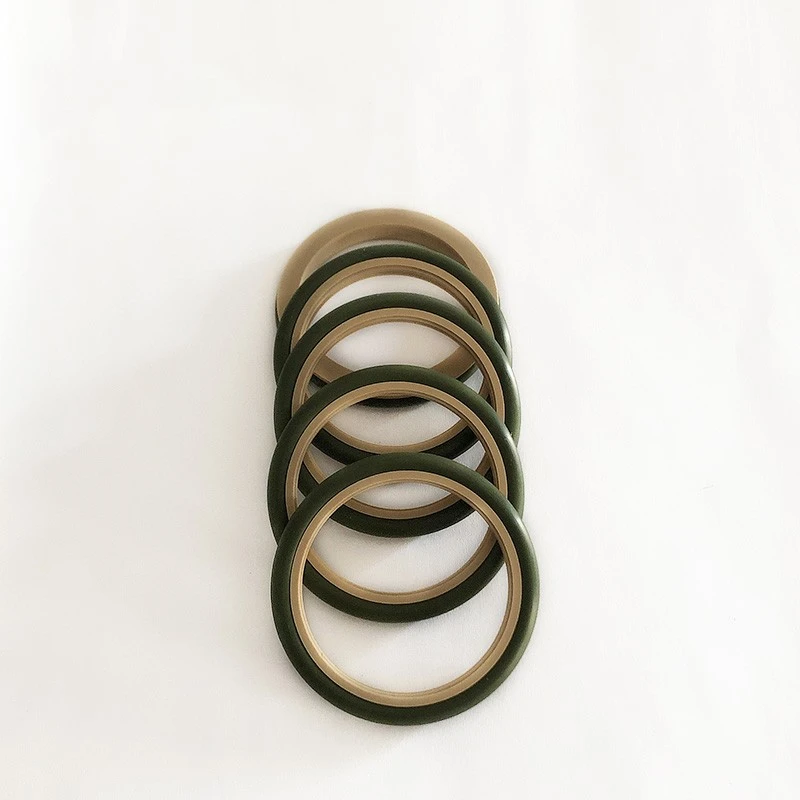

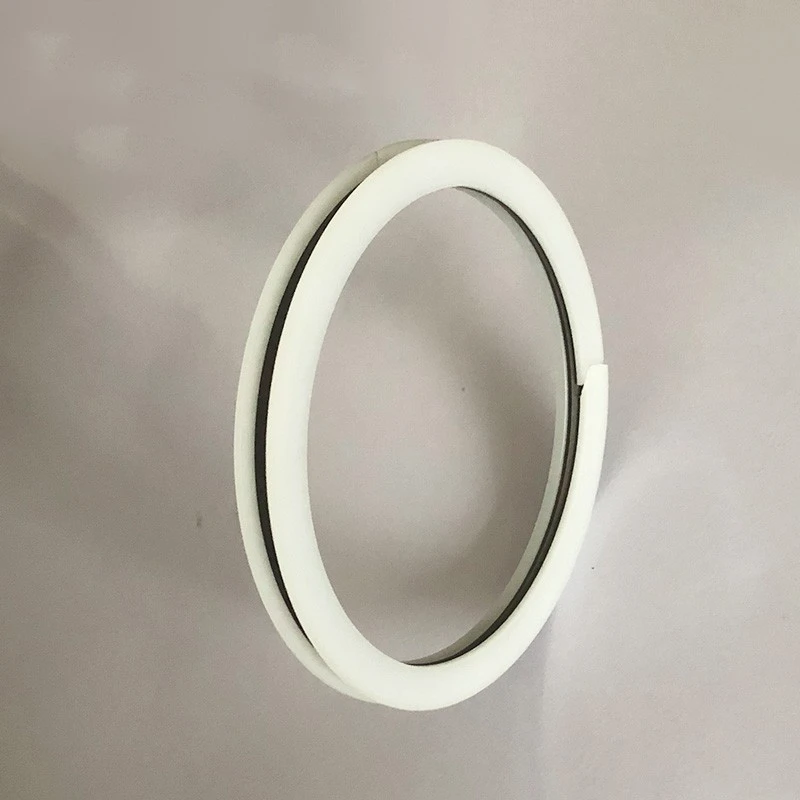

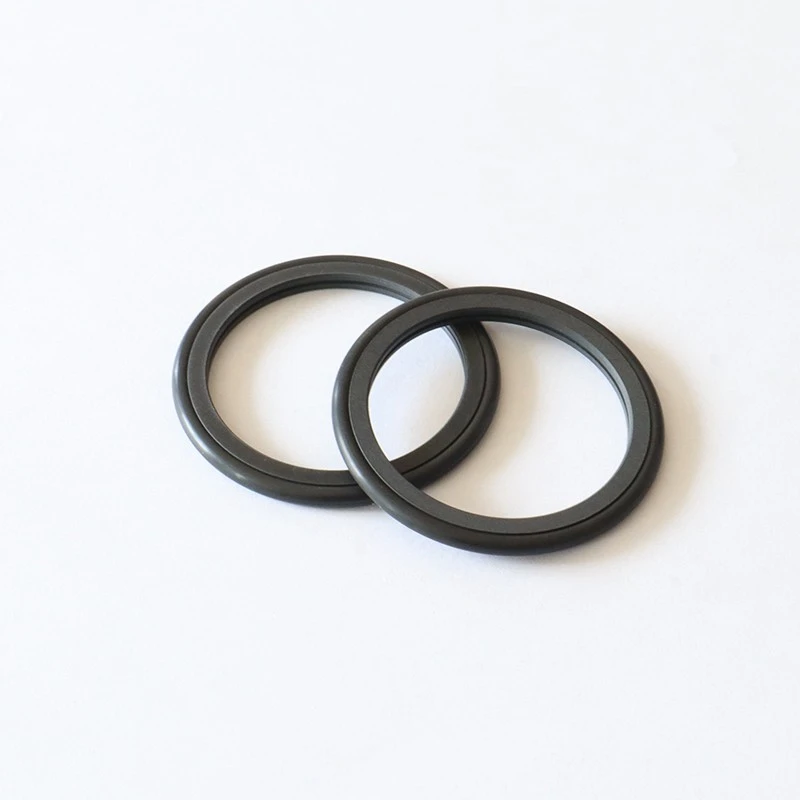

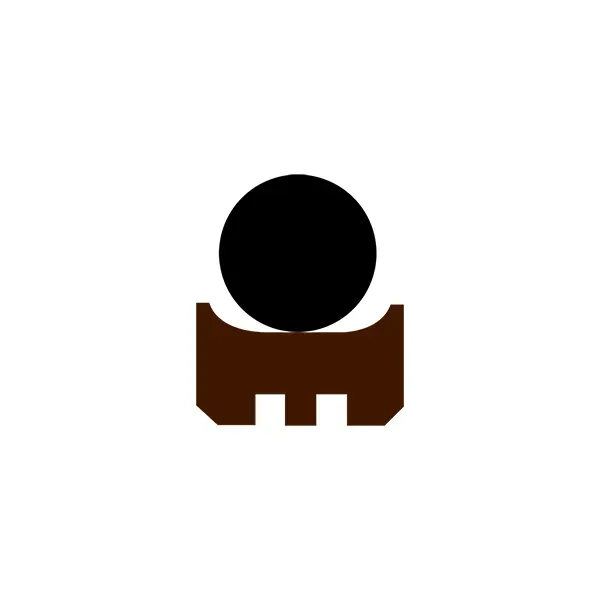

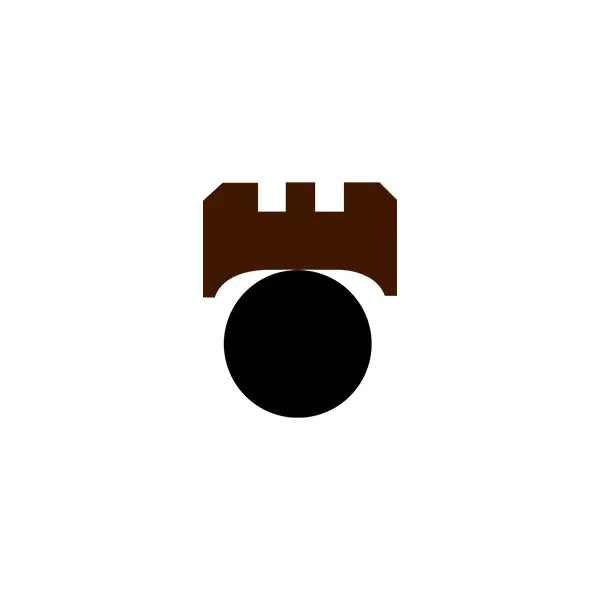

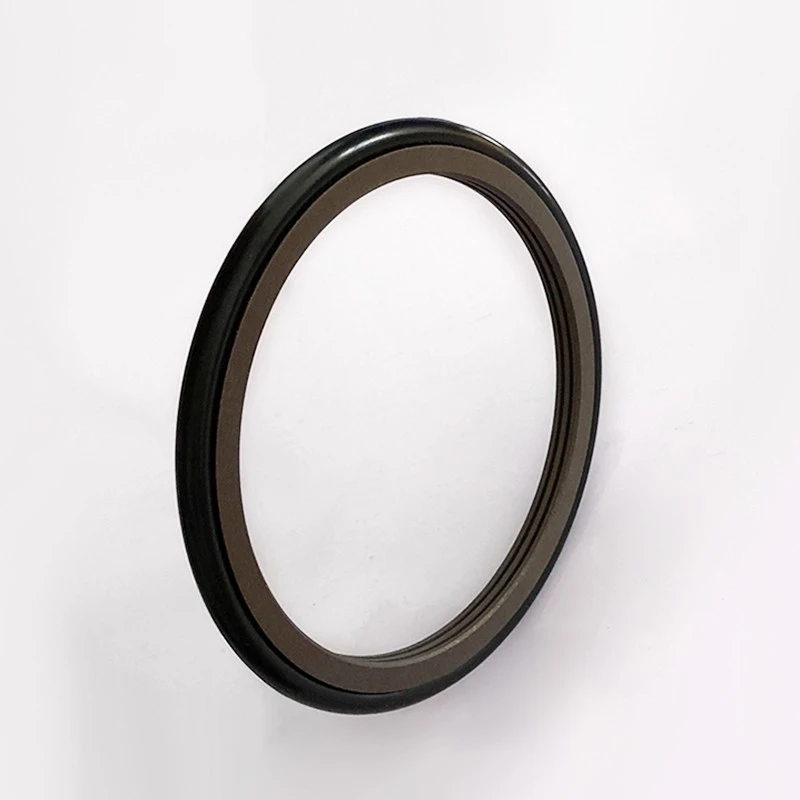

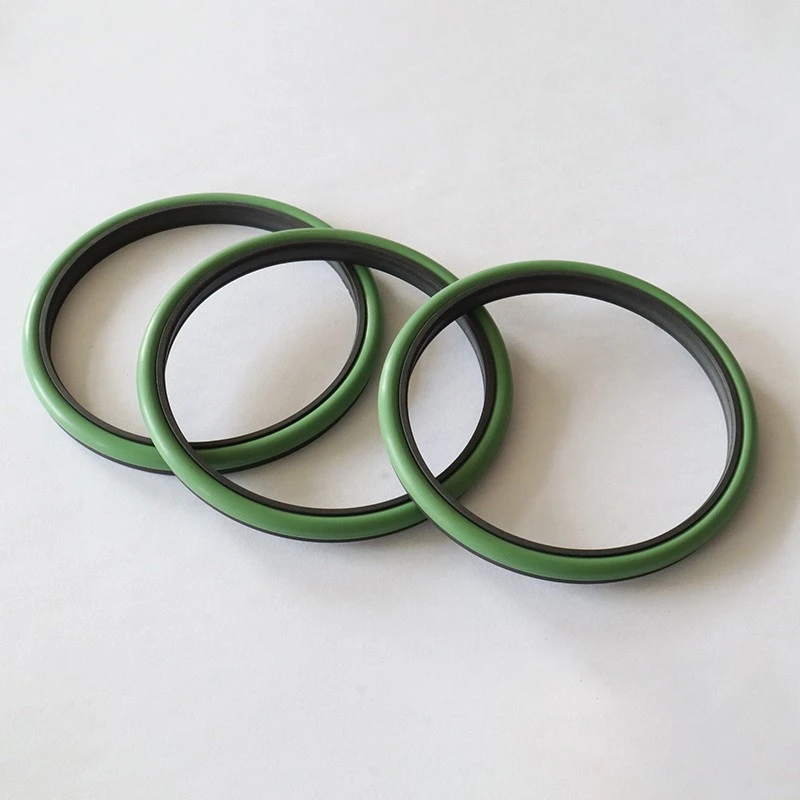

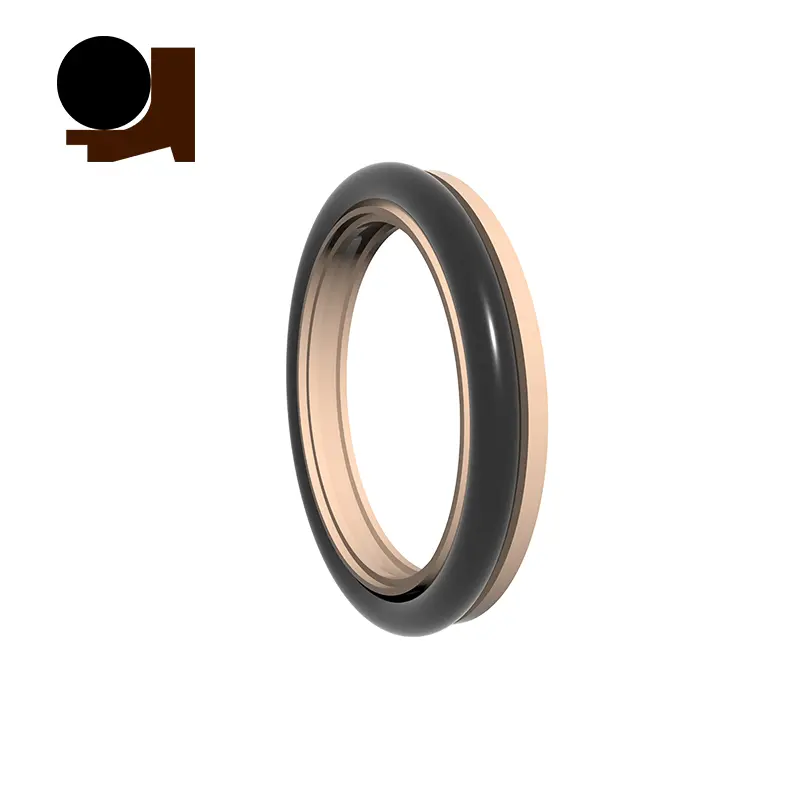

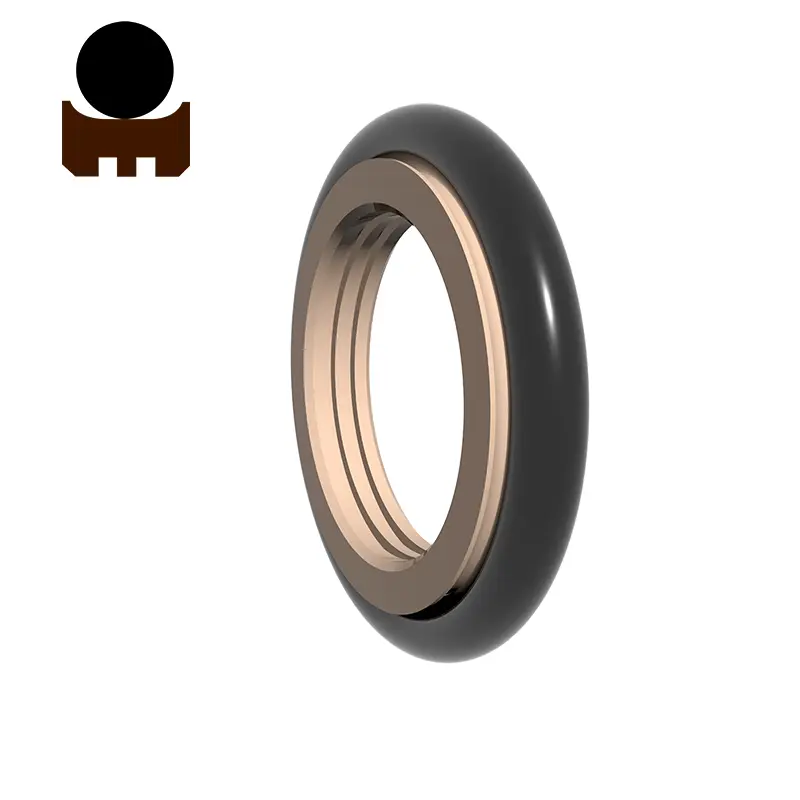

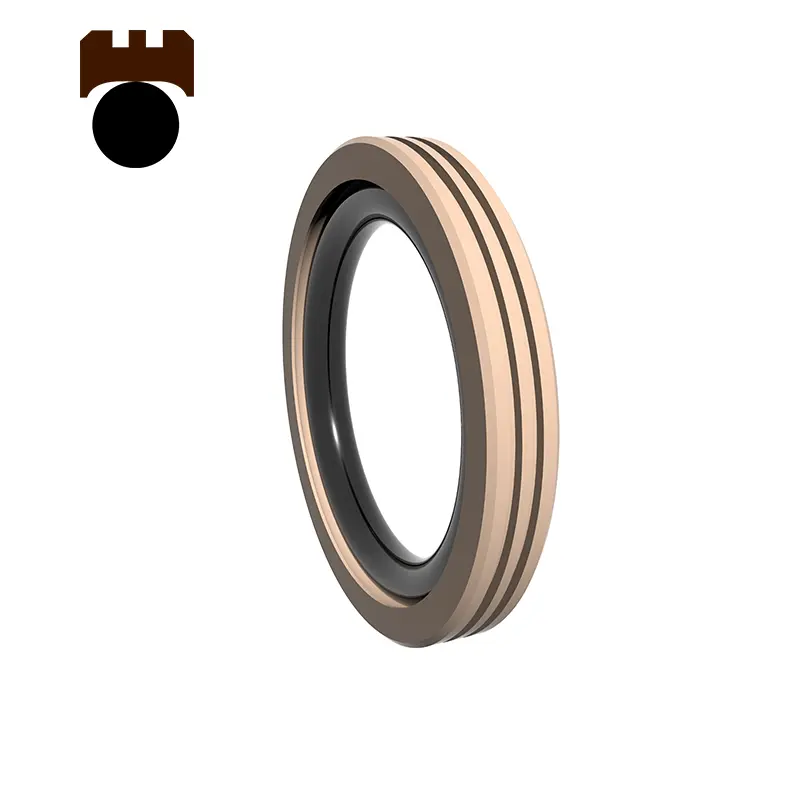

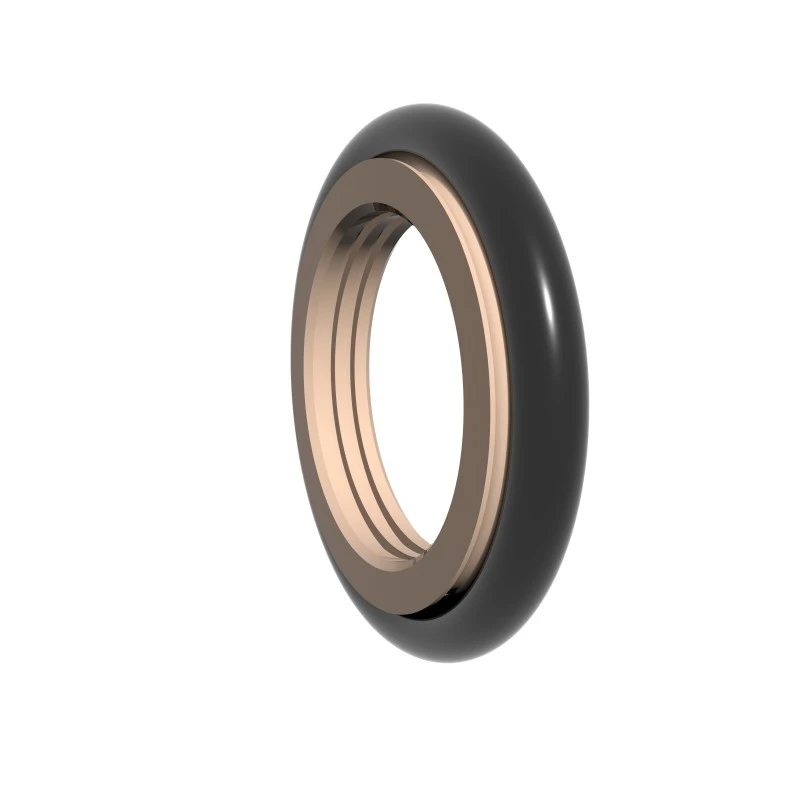

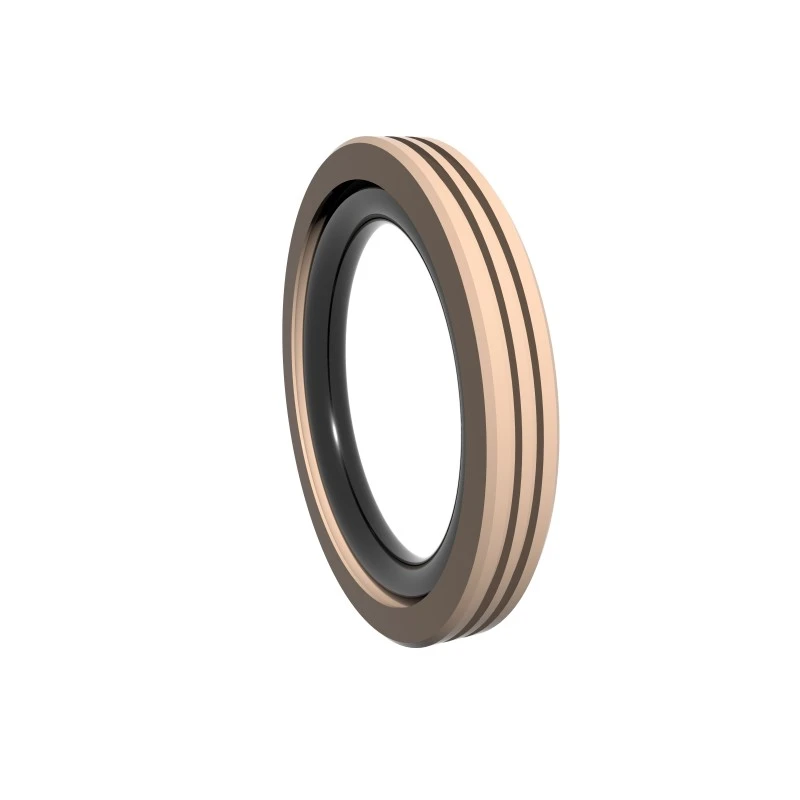

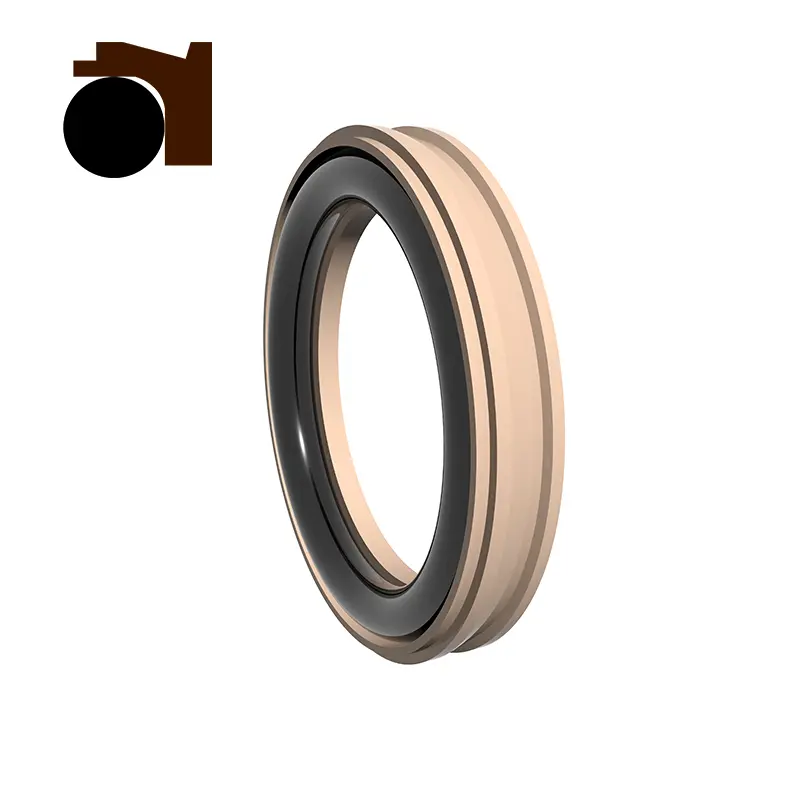

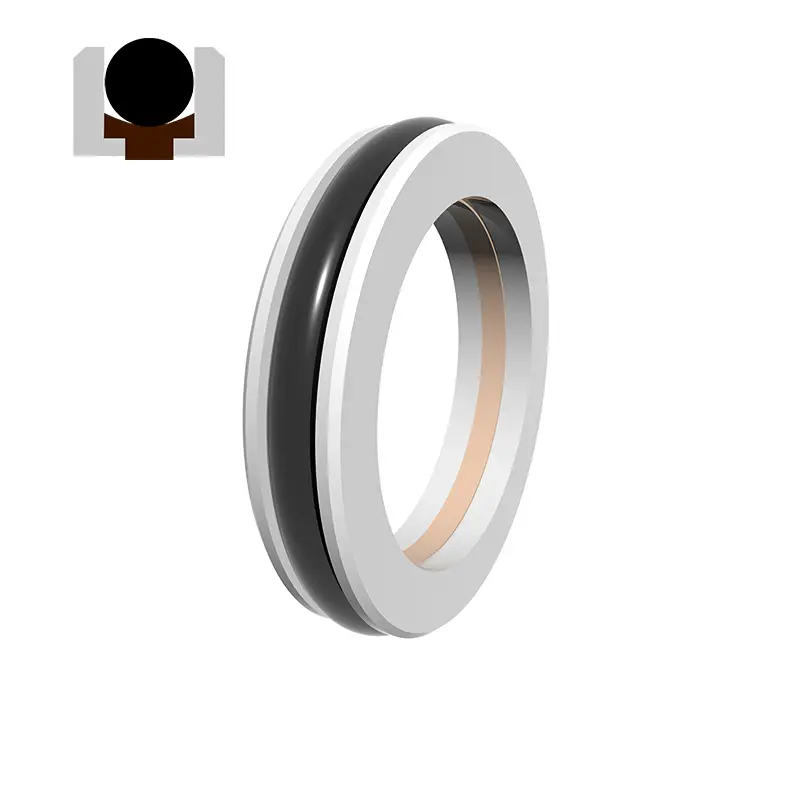

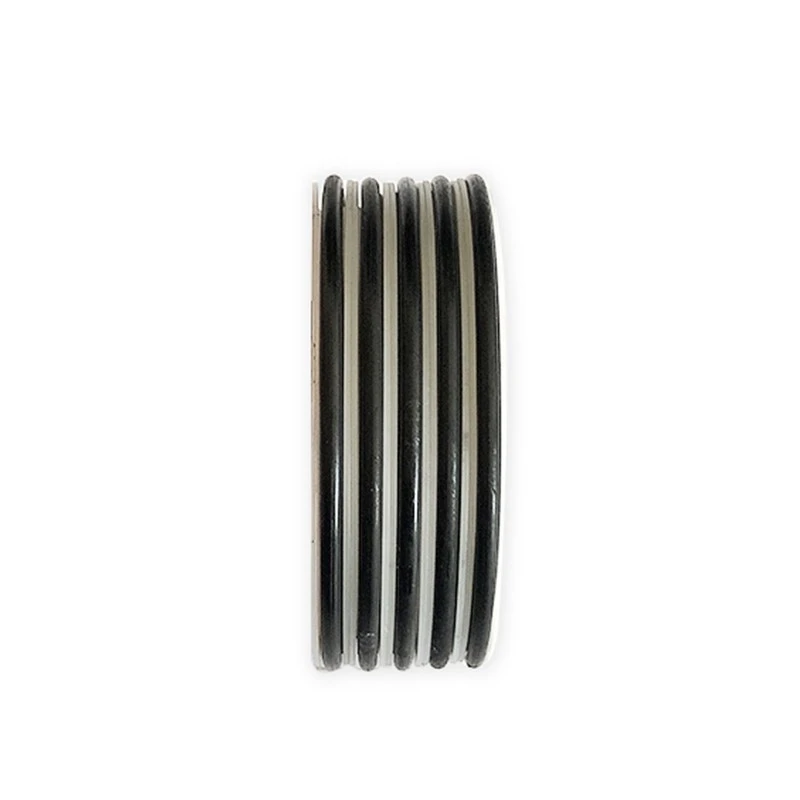

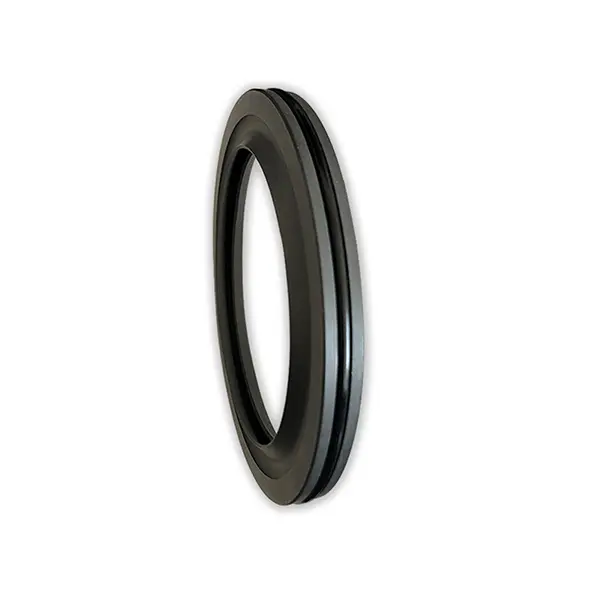

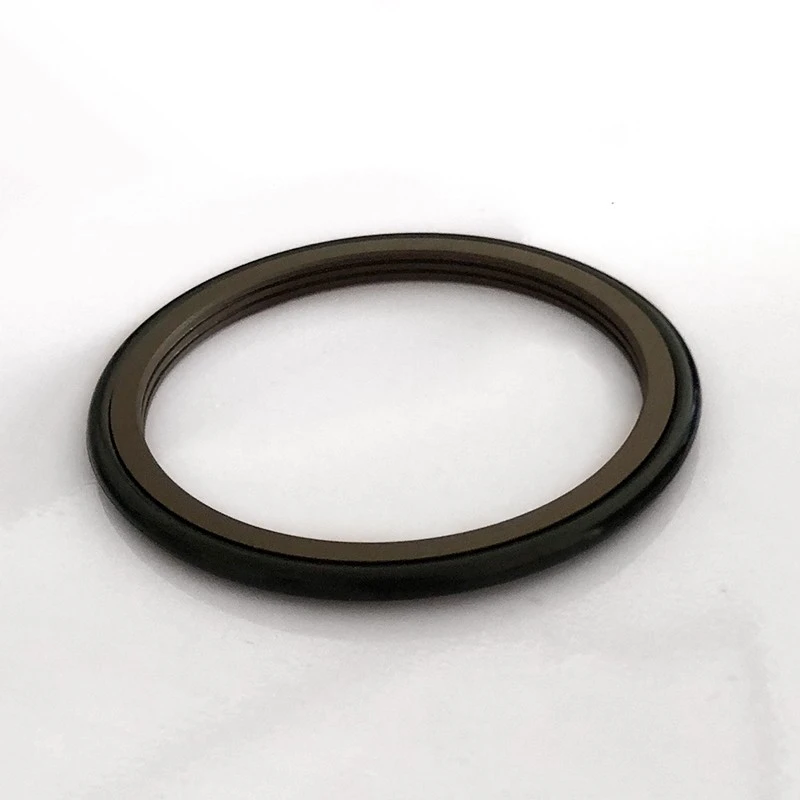

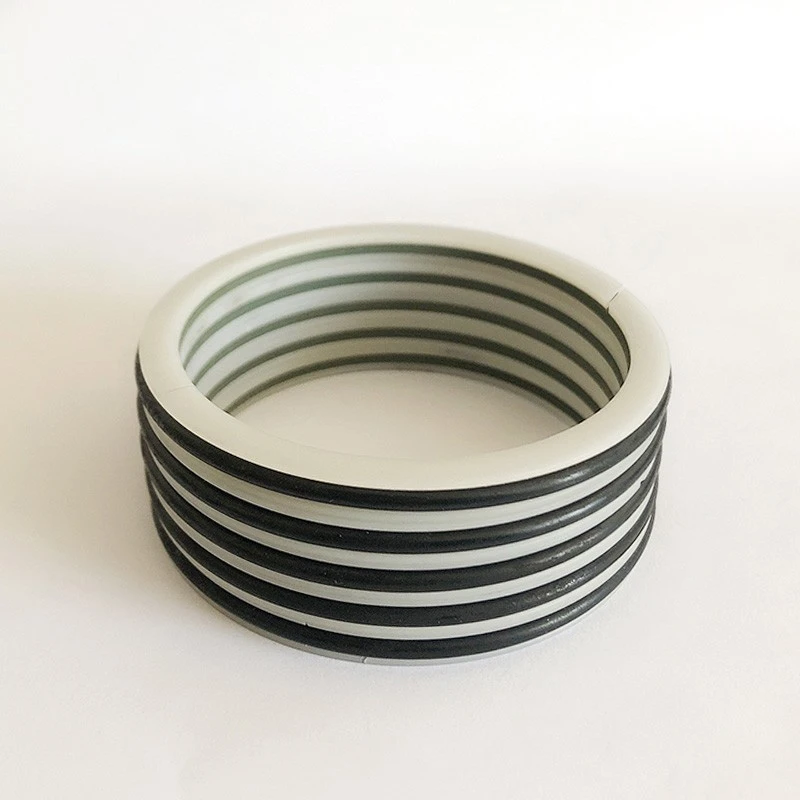

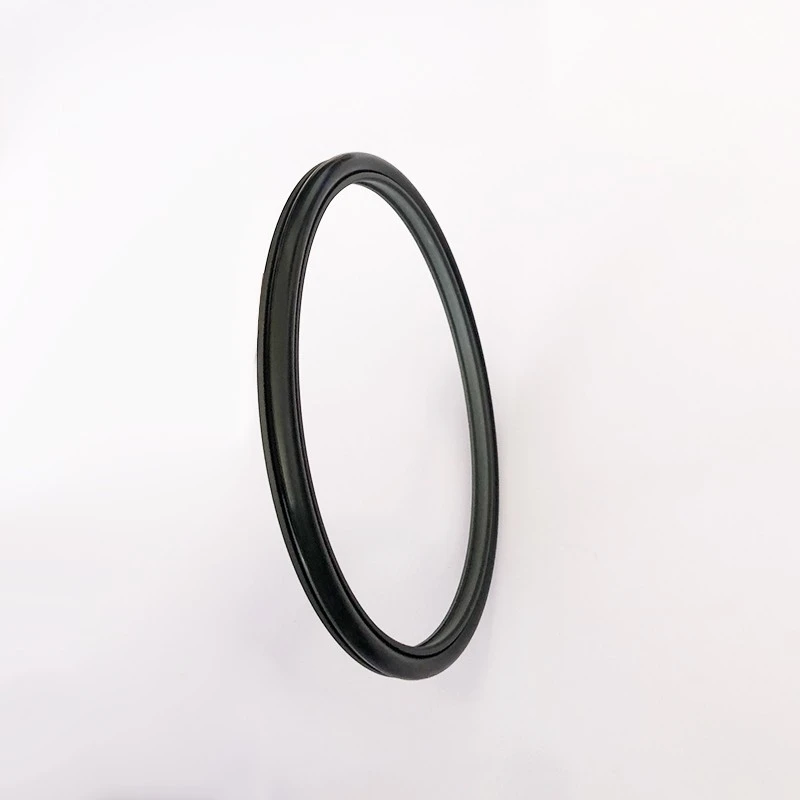

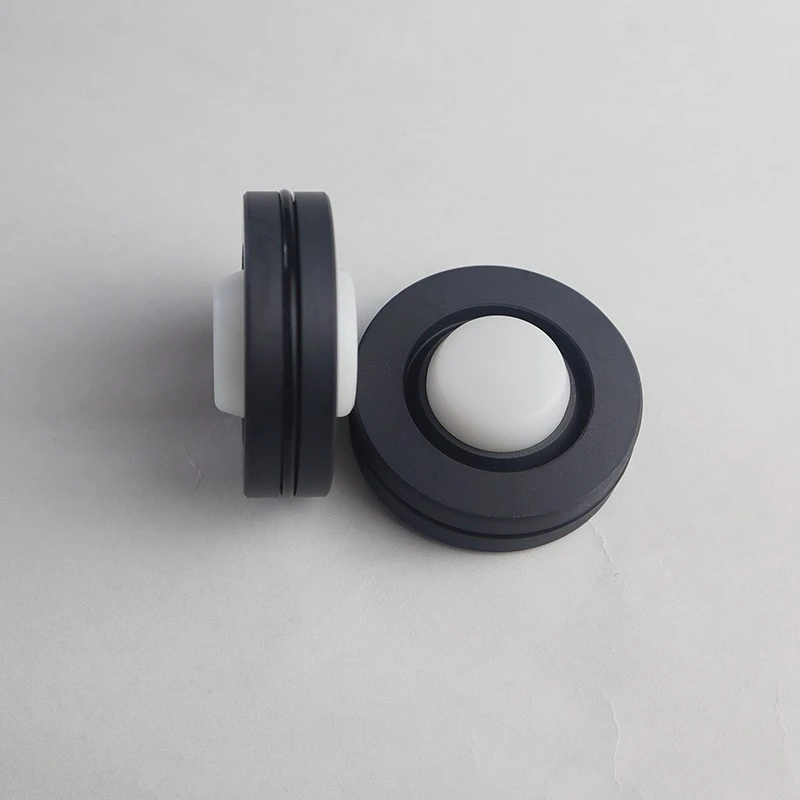

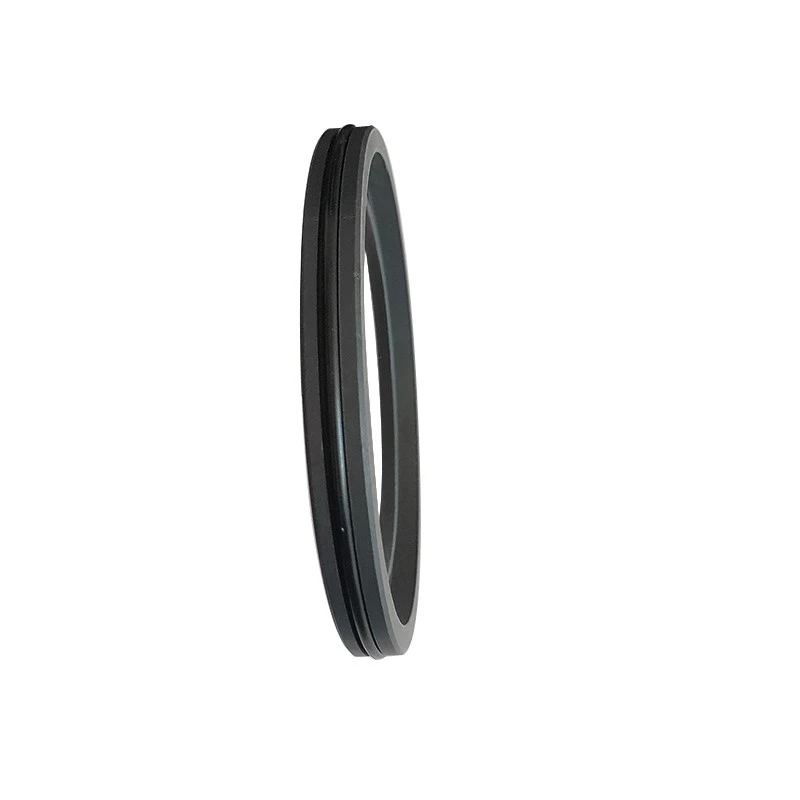

Sê-ri RC2051 sử dụng kết hợp các vòng niêm phong có răng PTFE đầy và vòng chữ O để niêm phong một chiều. Nó có ma sát thấp và đặc điểm niêm phong cao và được chia thành loại tiêu chuẩn (RC2051-B) và loại tốc độ cao (RC2051-G).

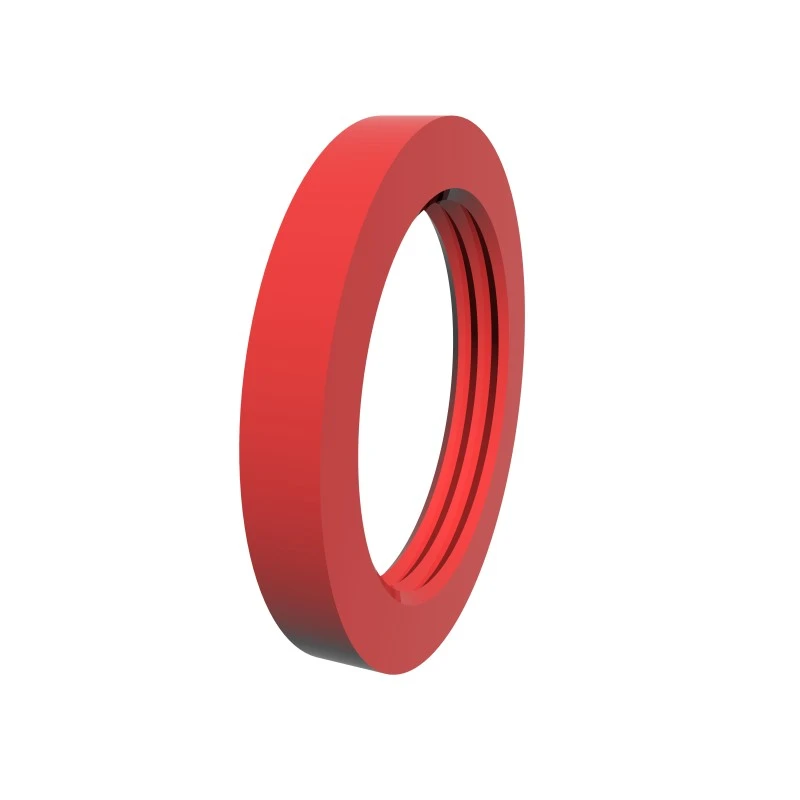

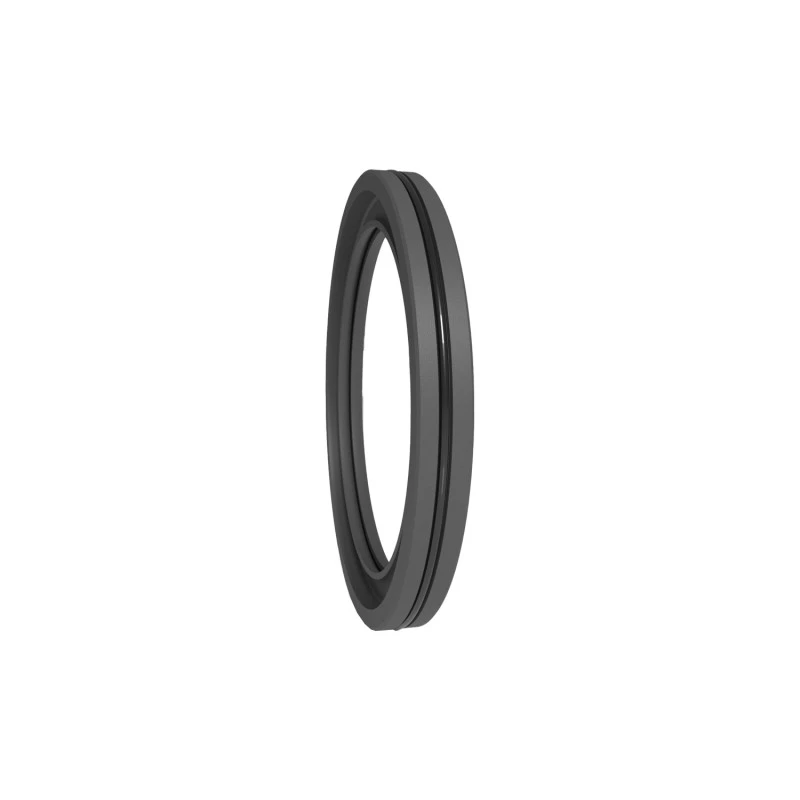

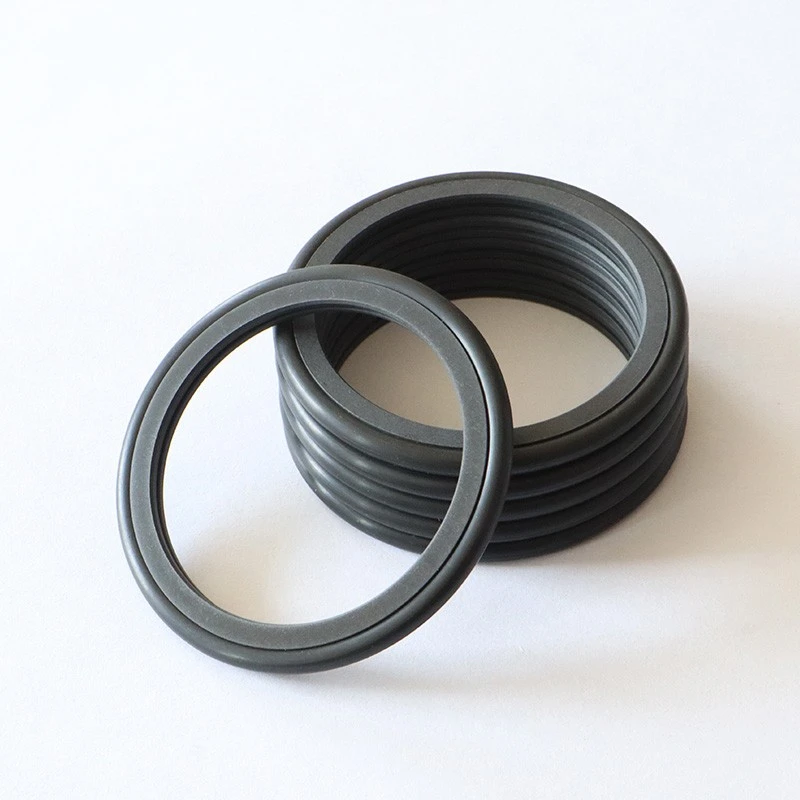

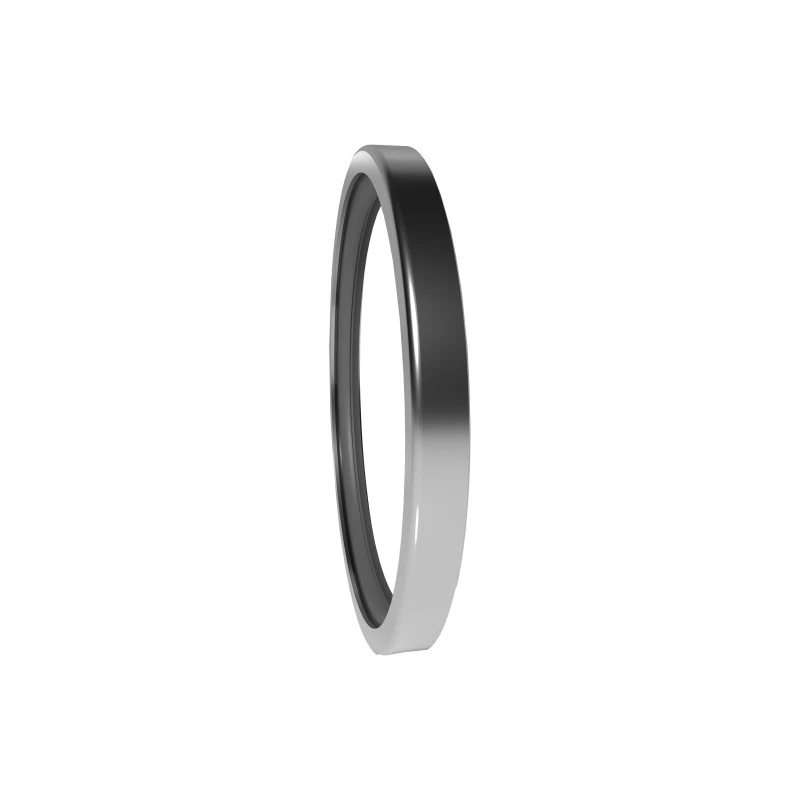

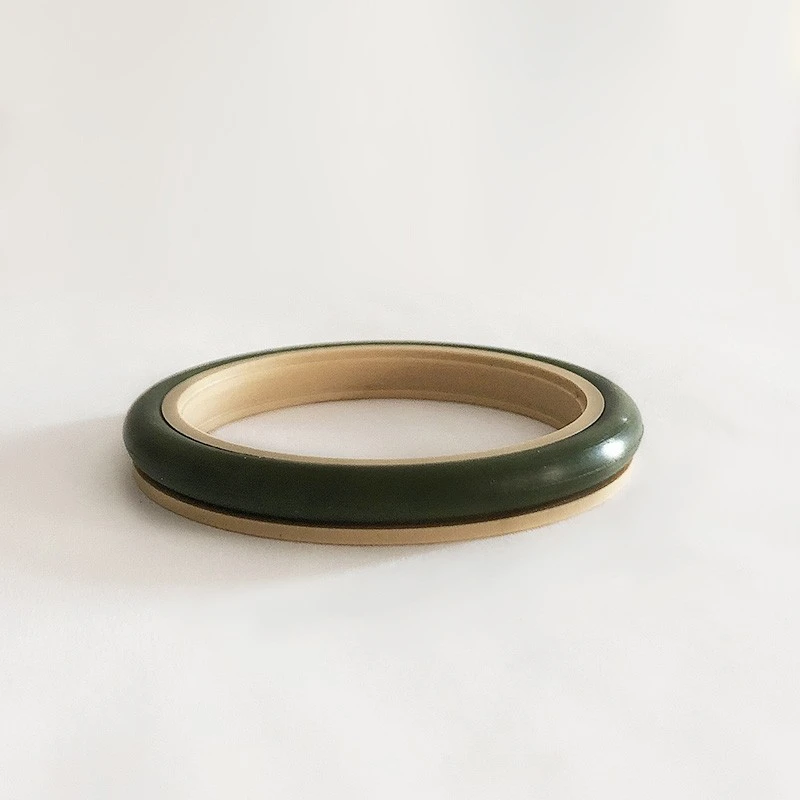

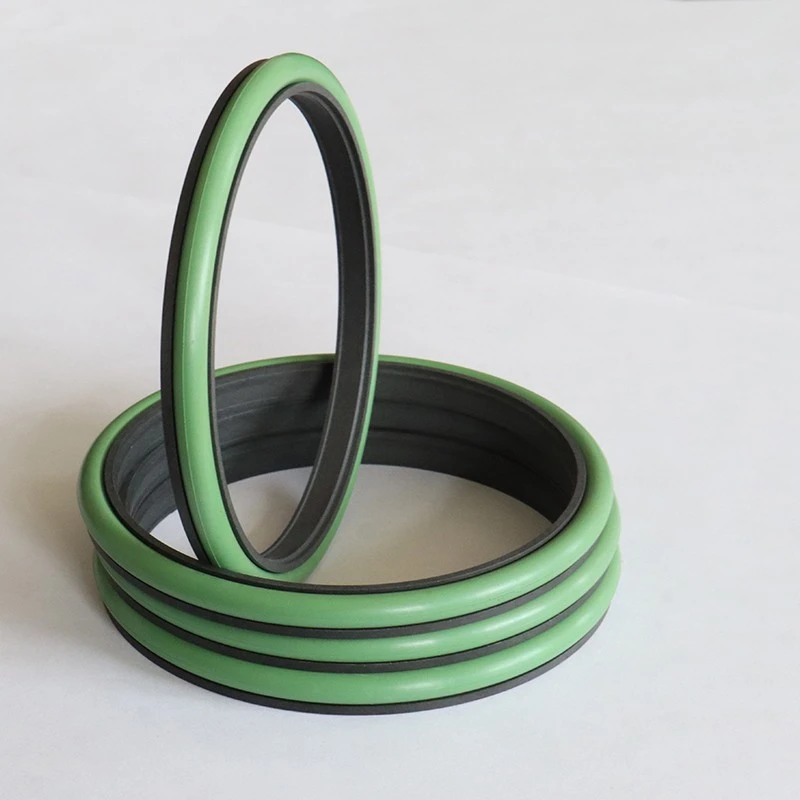

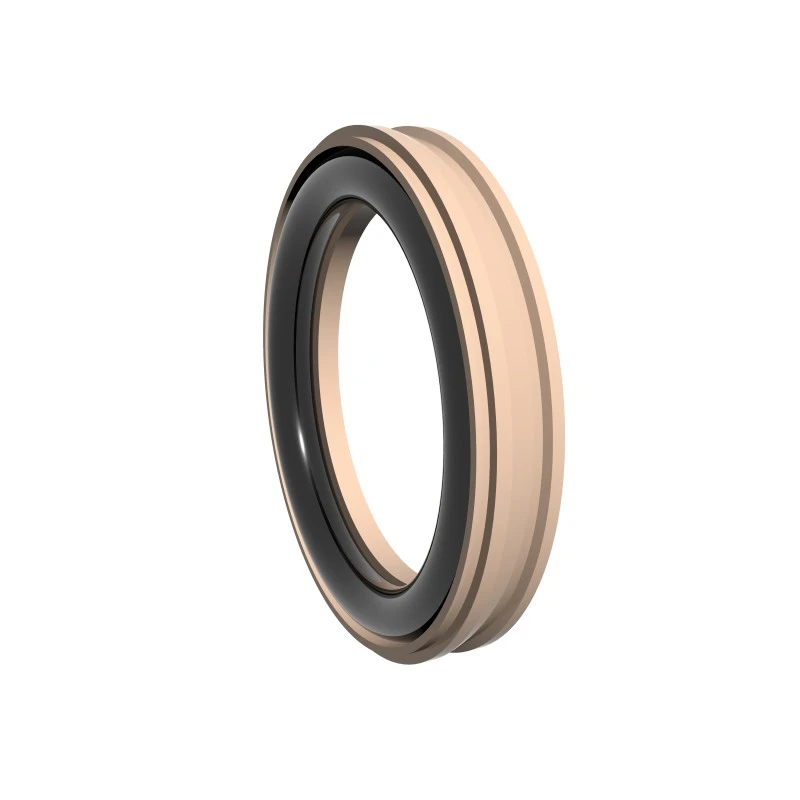

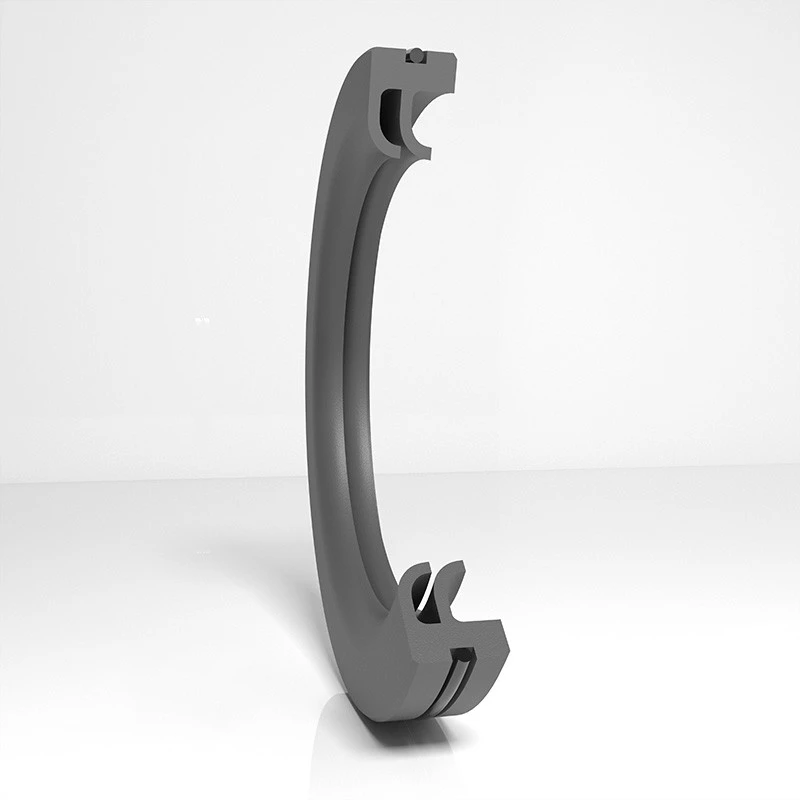

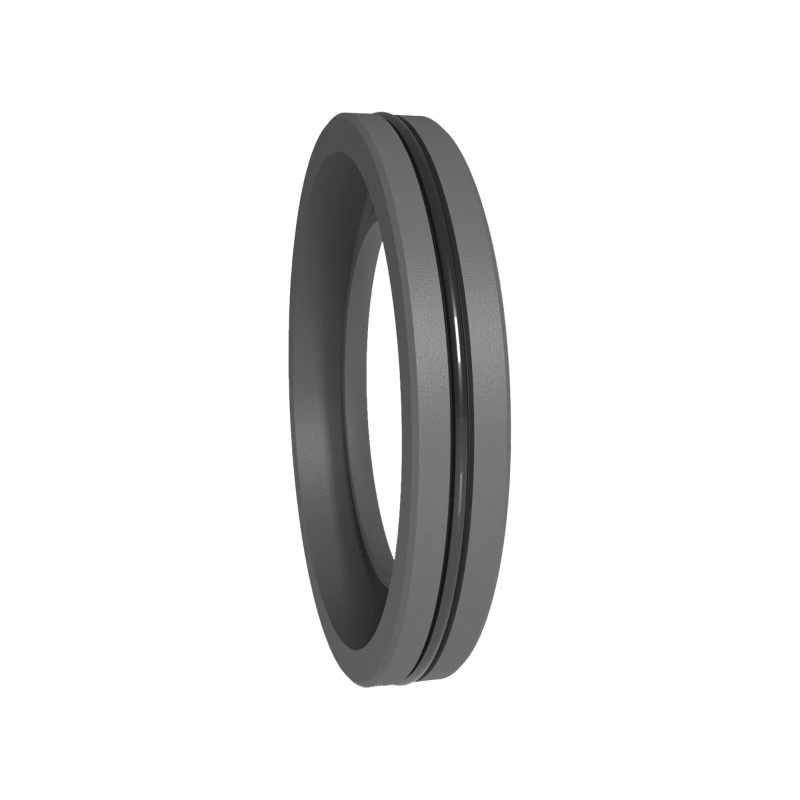

Sê -ri RC2052 và RC2054 được trang bị các vòng niêm phong vuông với các rãnh lưu trữ dầu, phù hợp cho niêm phong hai chiều xoay thủy lực. Cấu trúc nhỏ gọn và hỗ trợ môi trường áp lực nước.

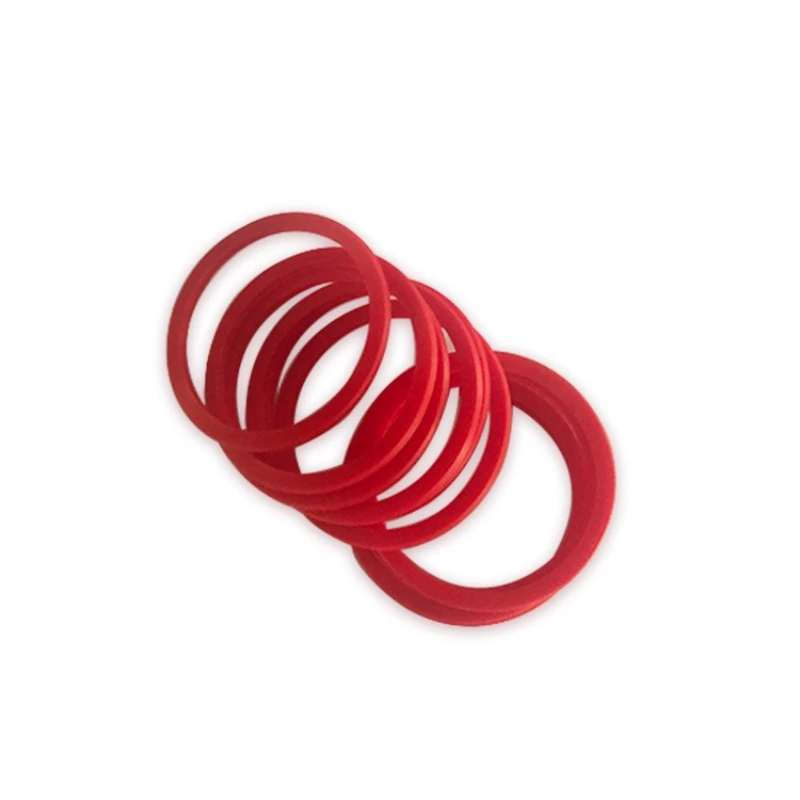

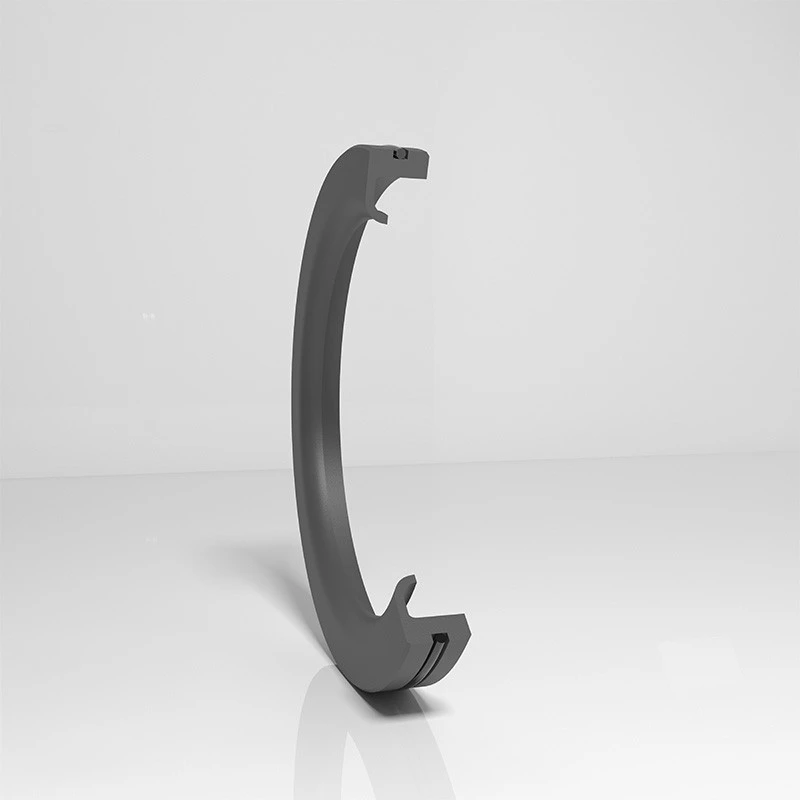

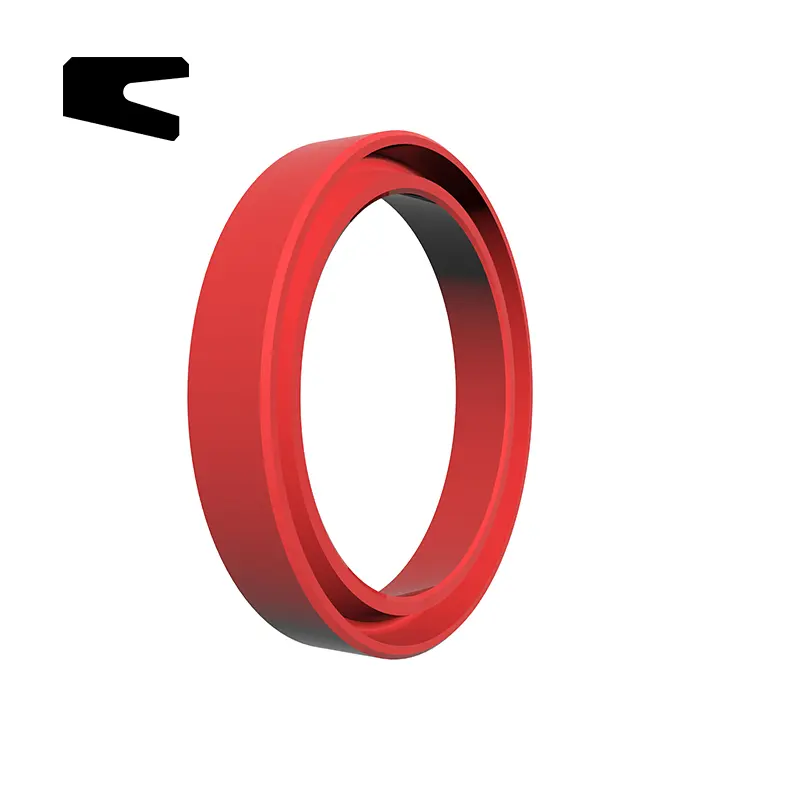

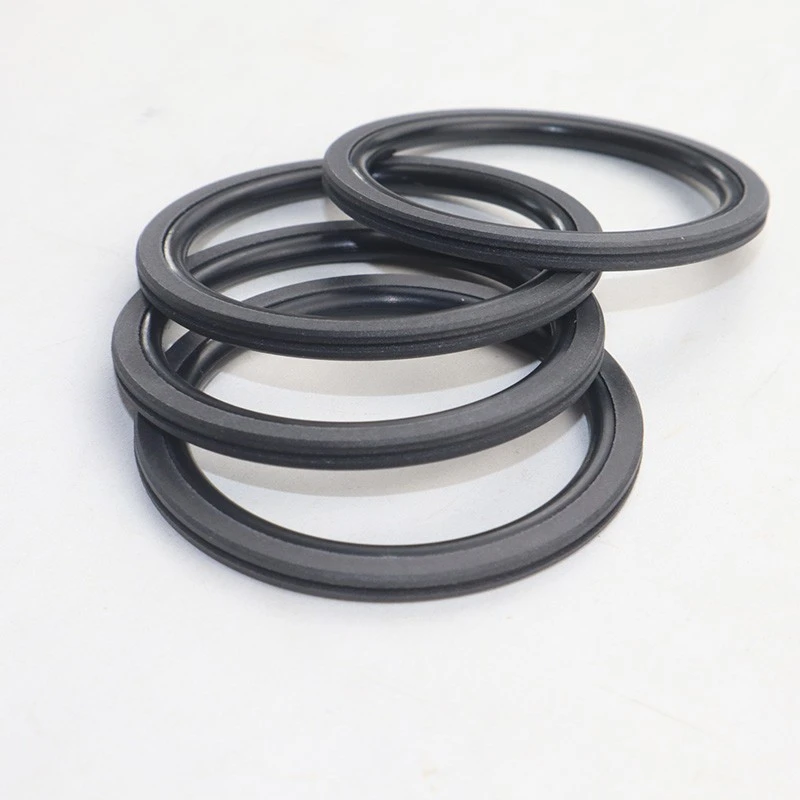

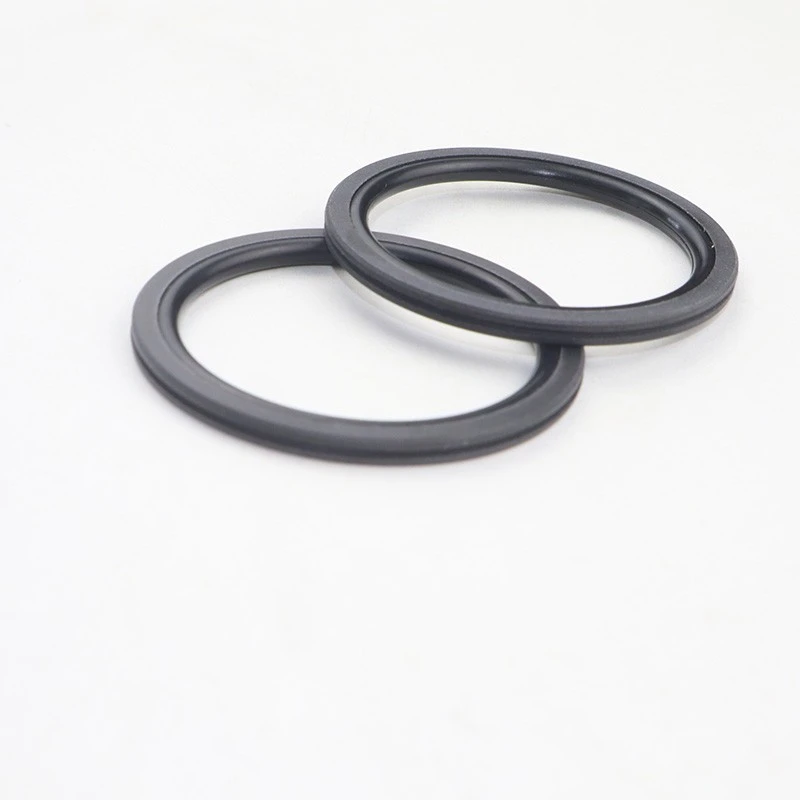

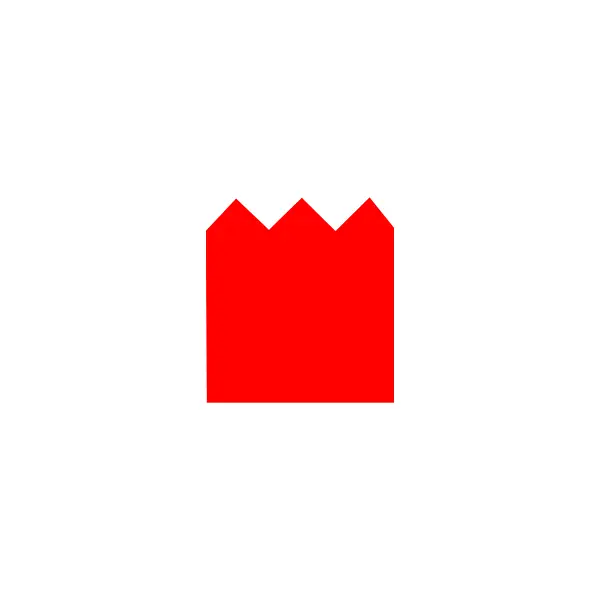

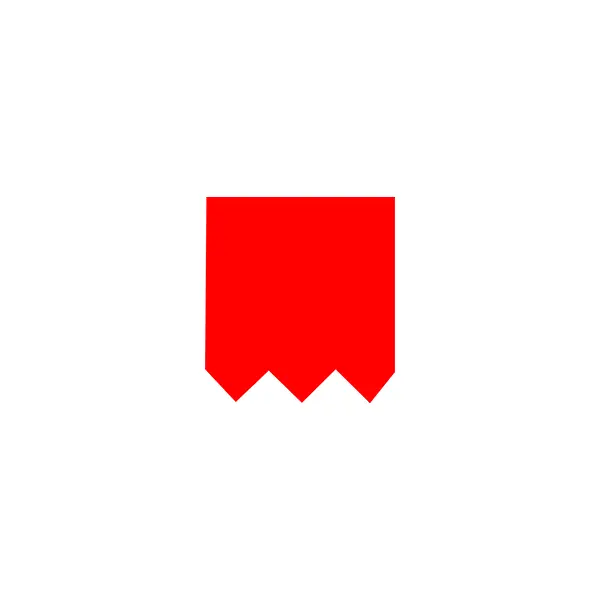

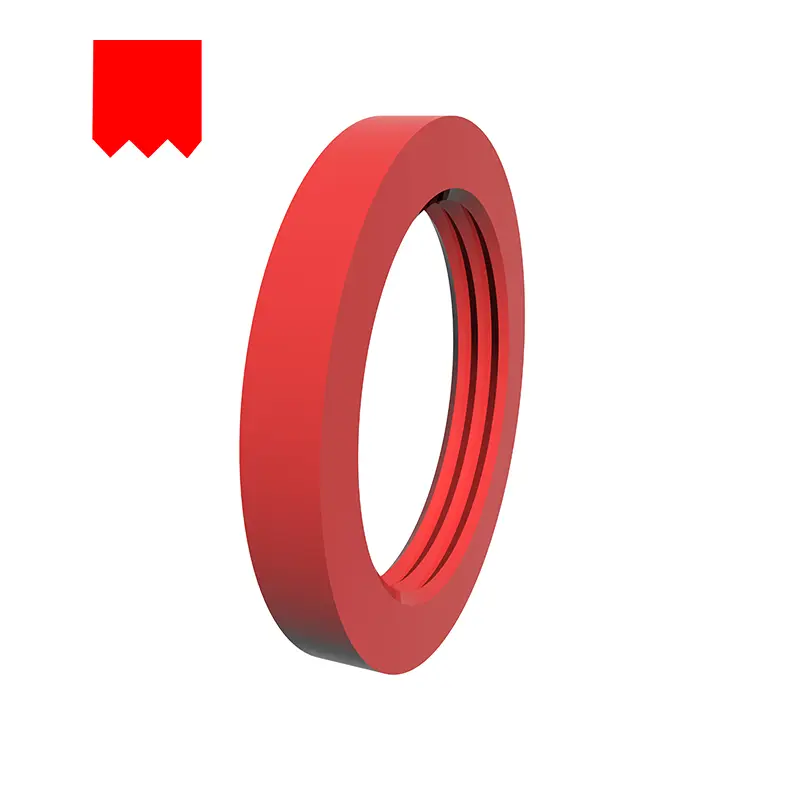

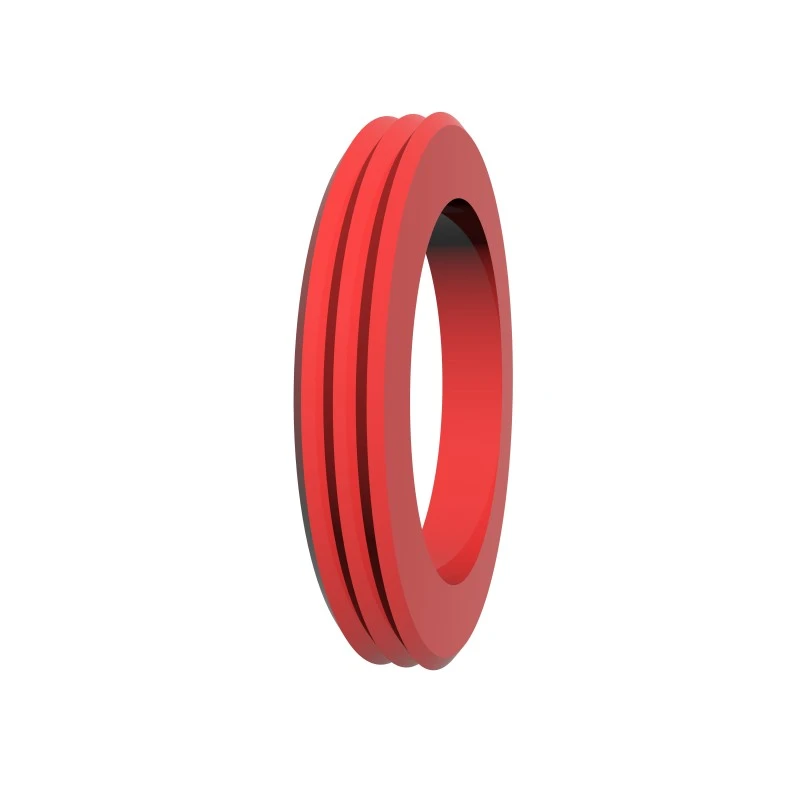

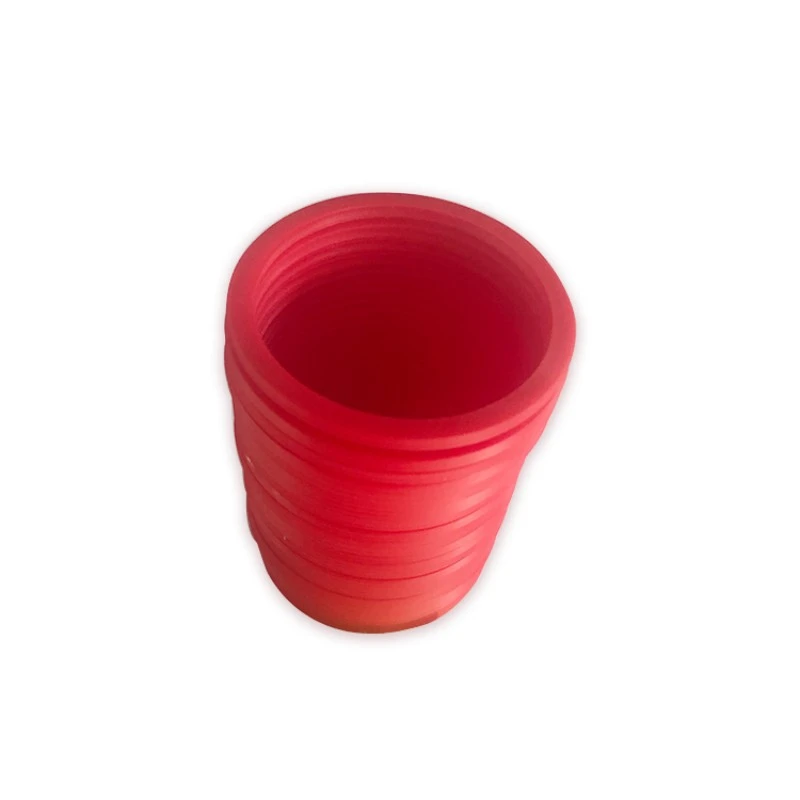

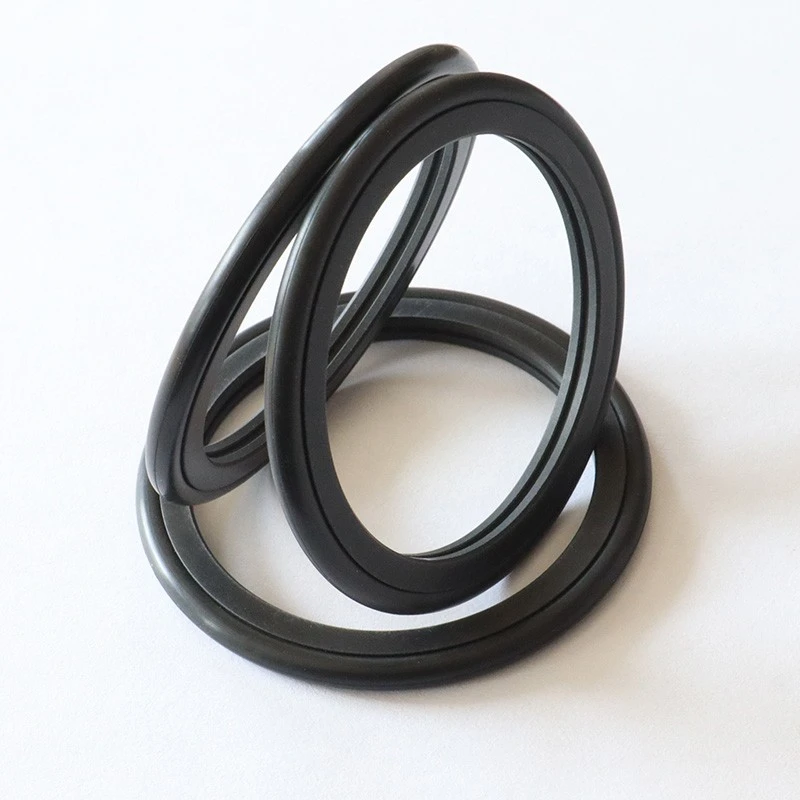

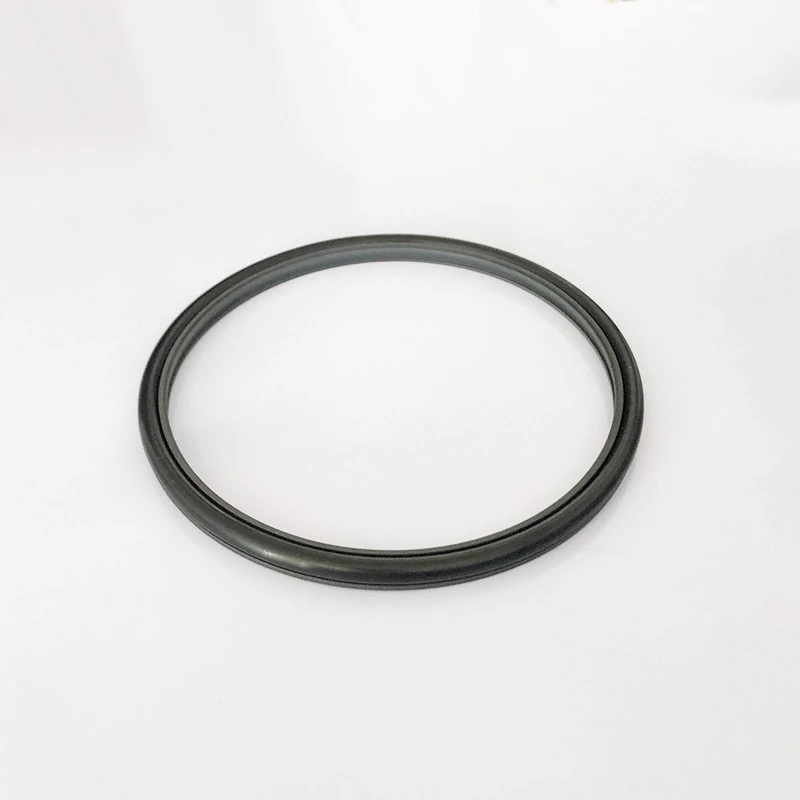

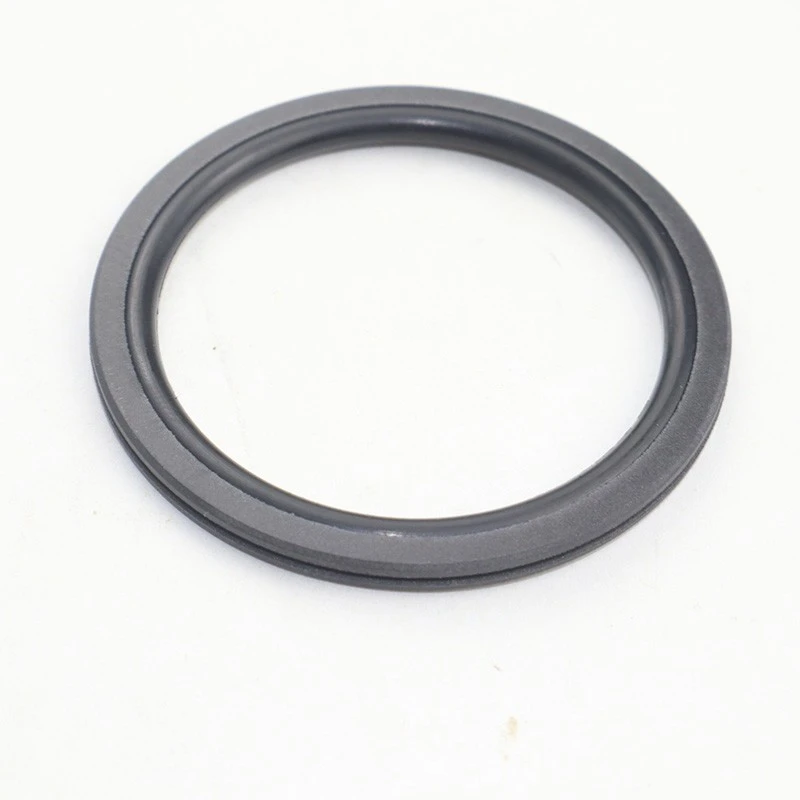

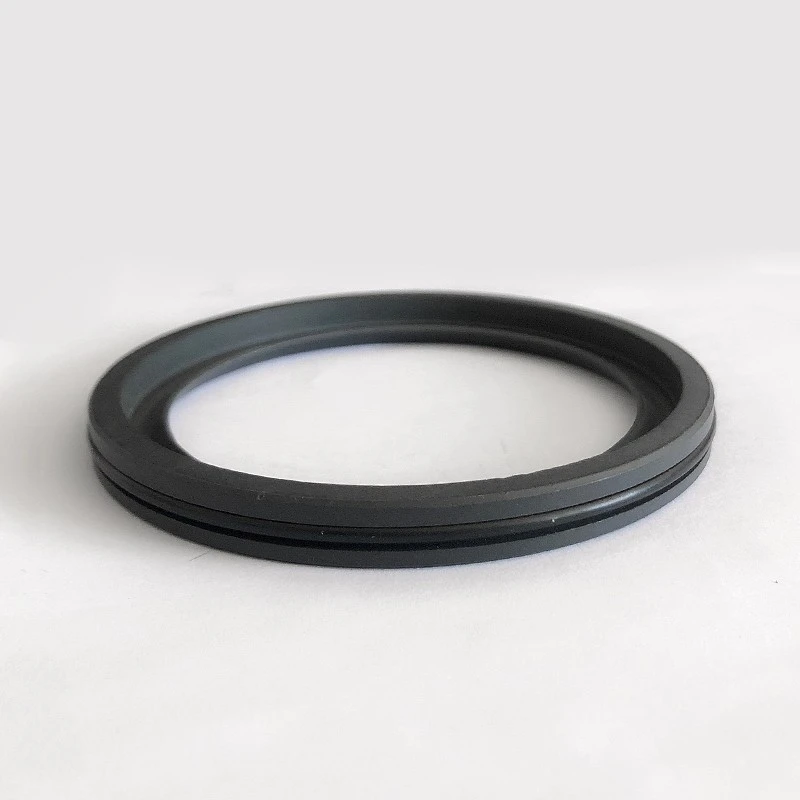

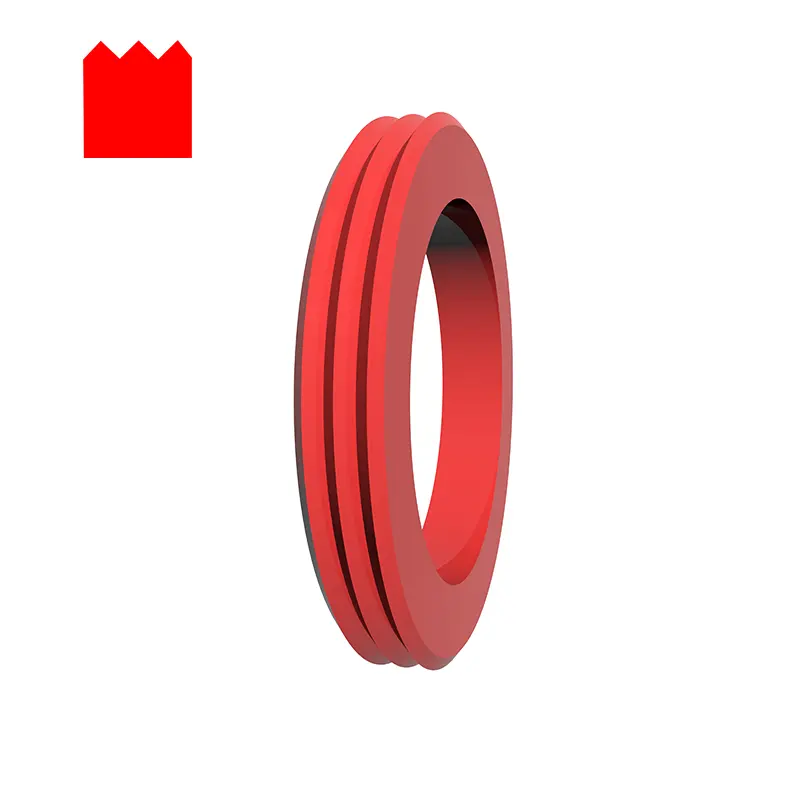

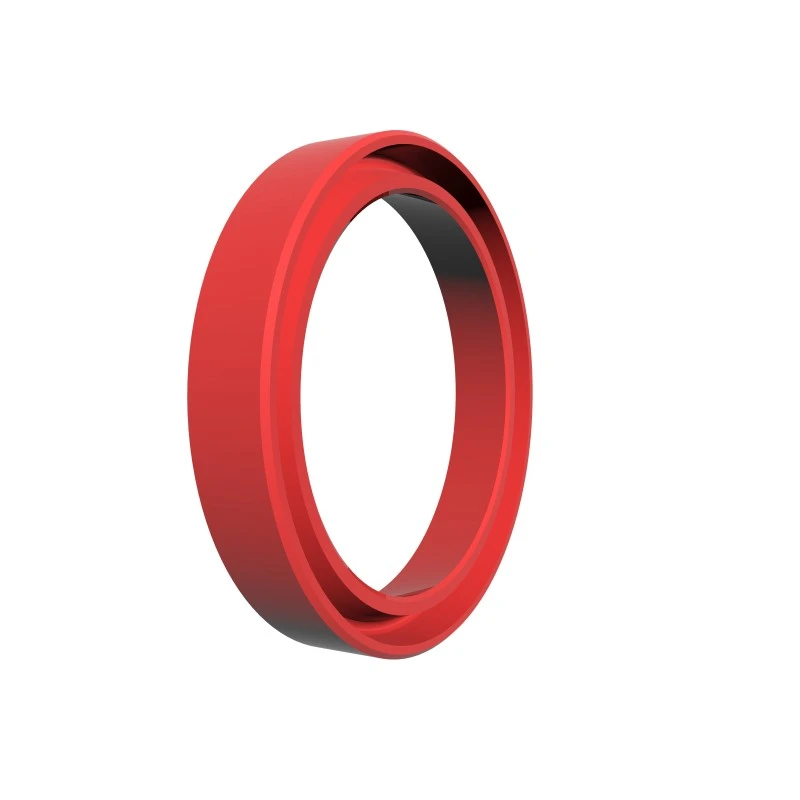

Sê-ri RCX17 và RCX18 được làm bằng các vật liệu PU hiệu suất cao, với thiết kế mặt cắt có răng để lắp đặt dễ dàng. Chúng phù hợp cho trục quay và niêm phong lỗ quay, và thiết kế rãnh có thể hoán đổi cho nhau.

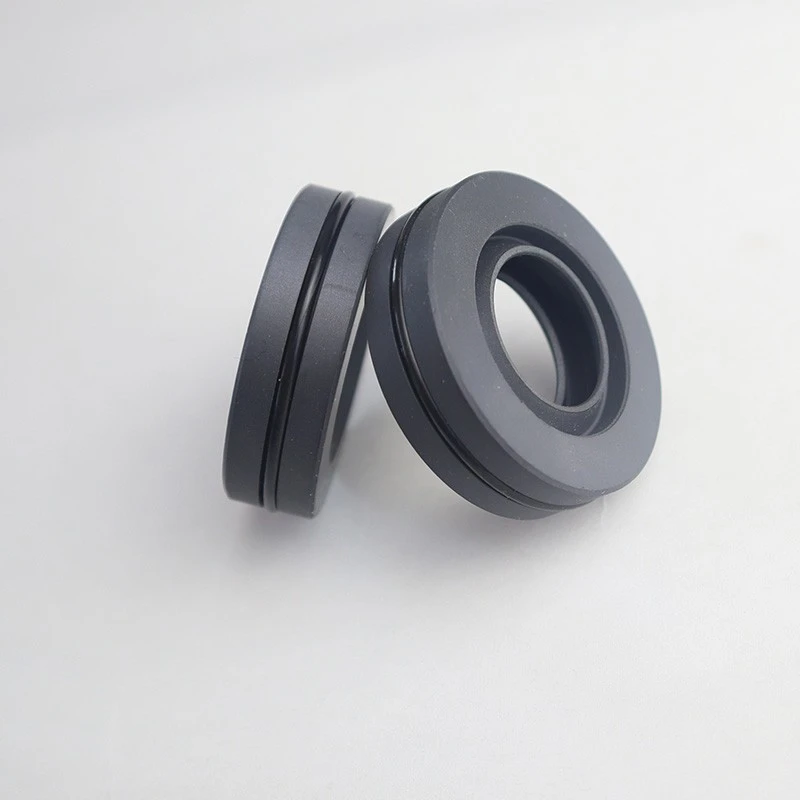

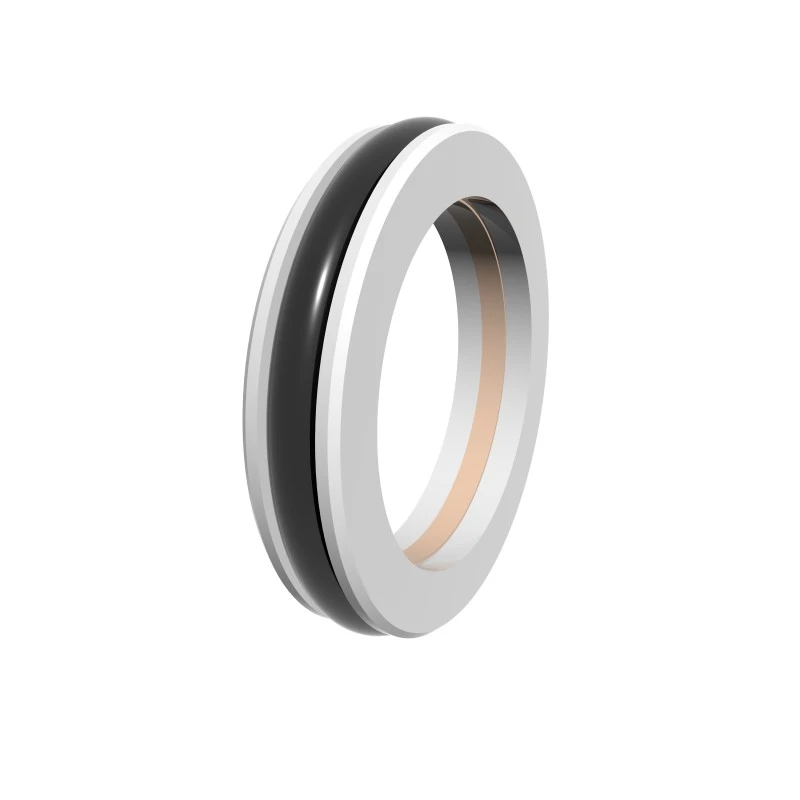

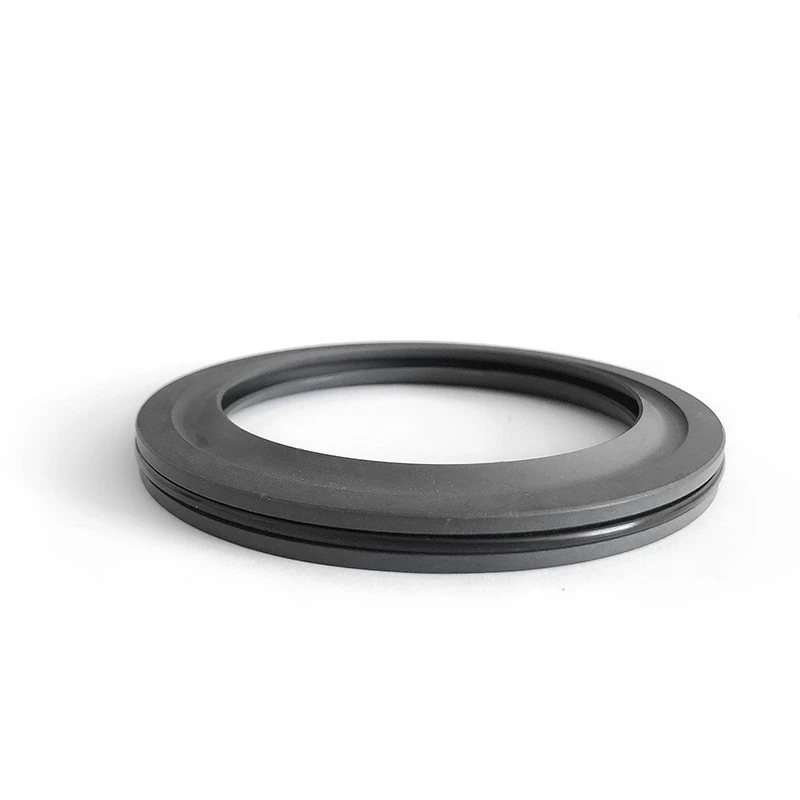

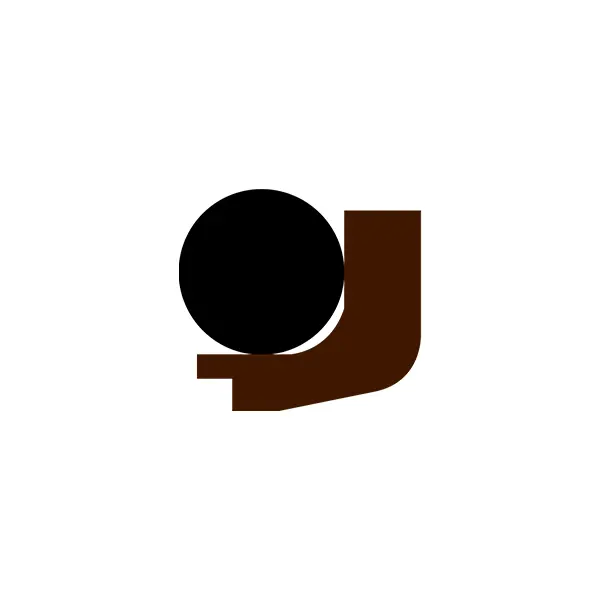

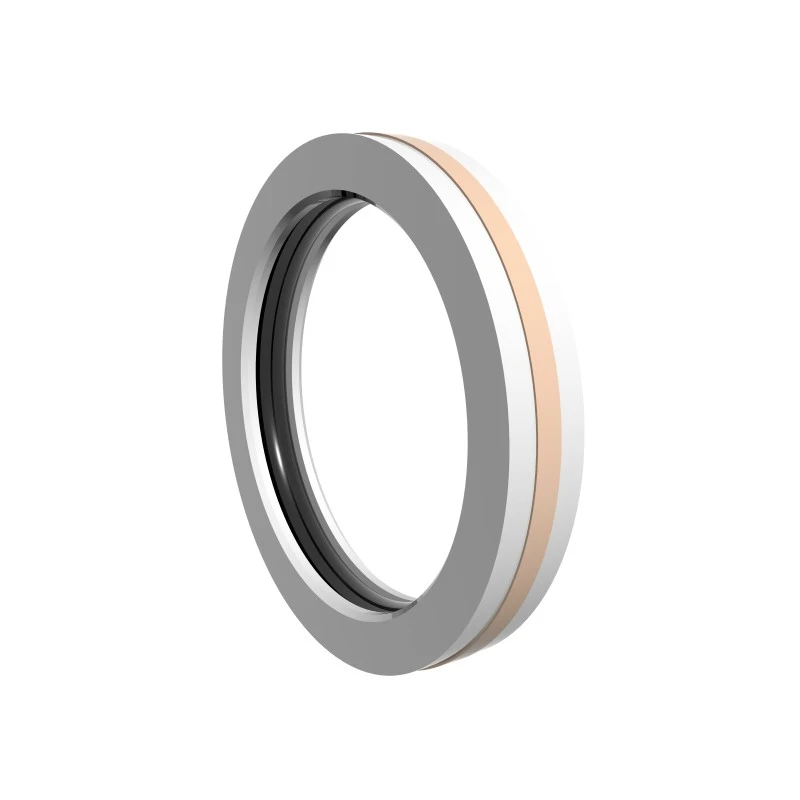

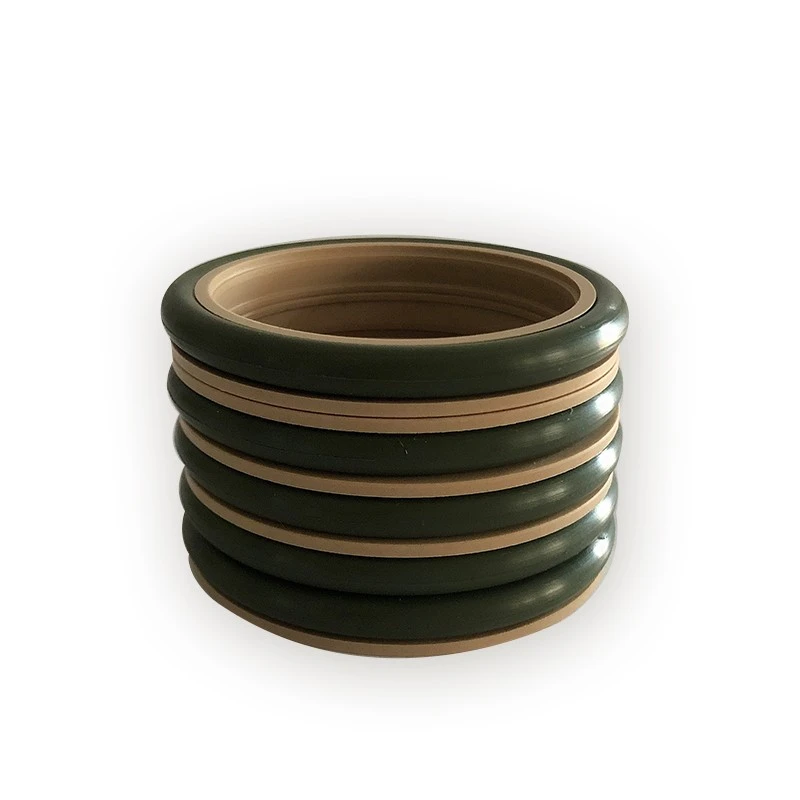

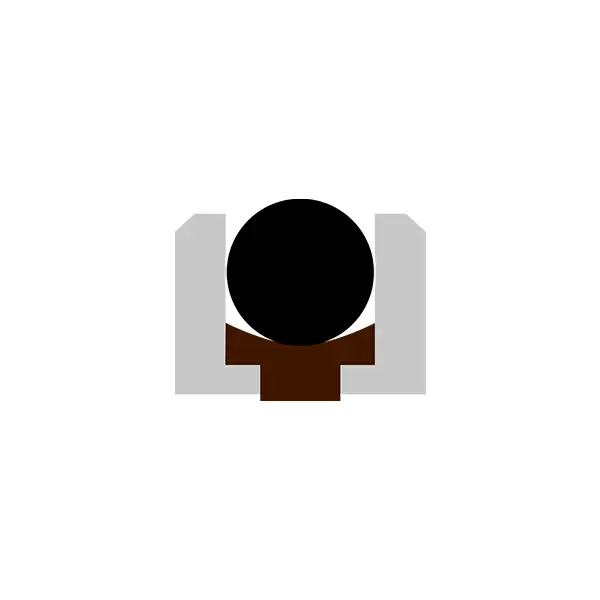

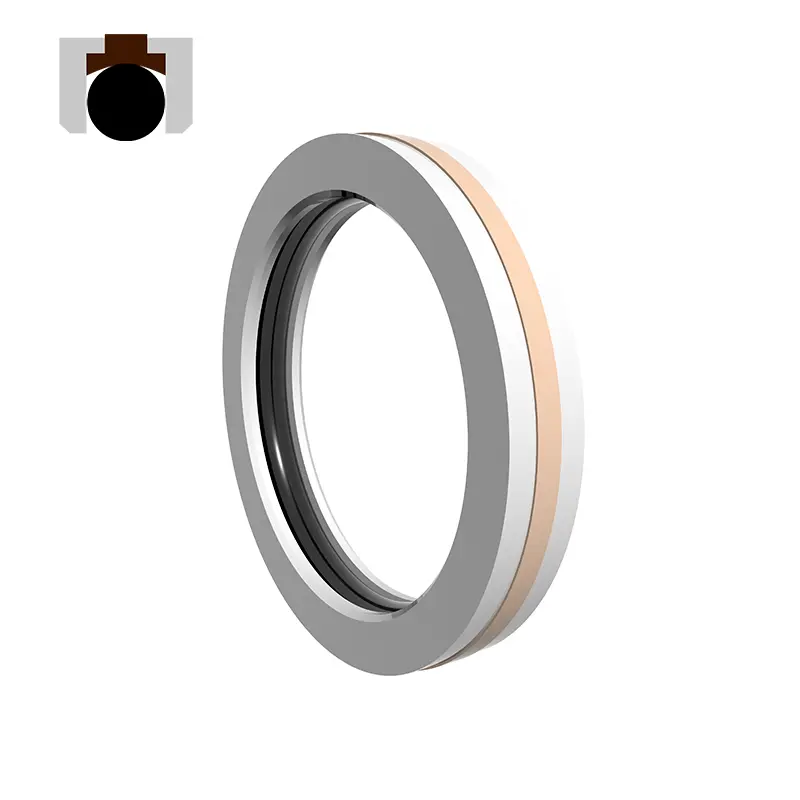

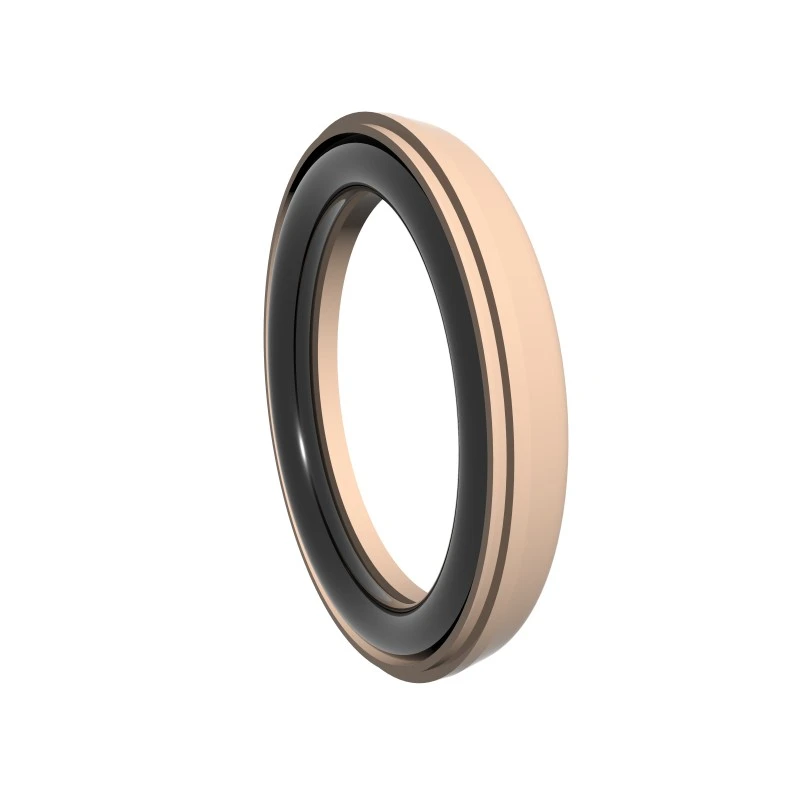

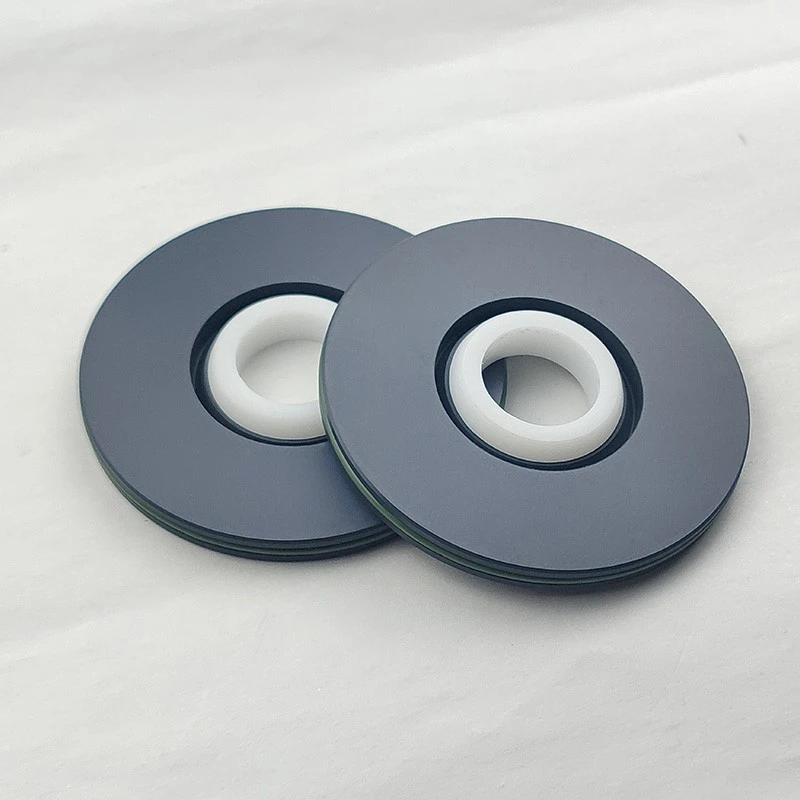

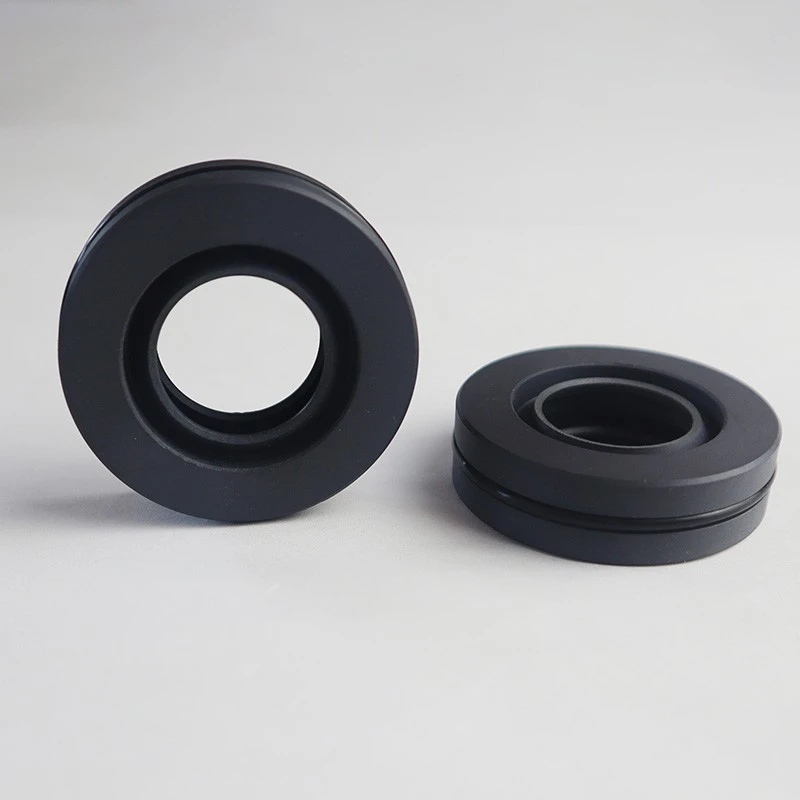

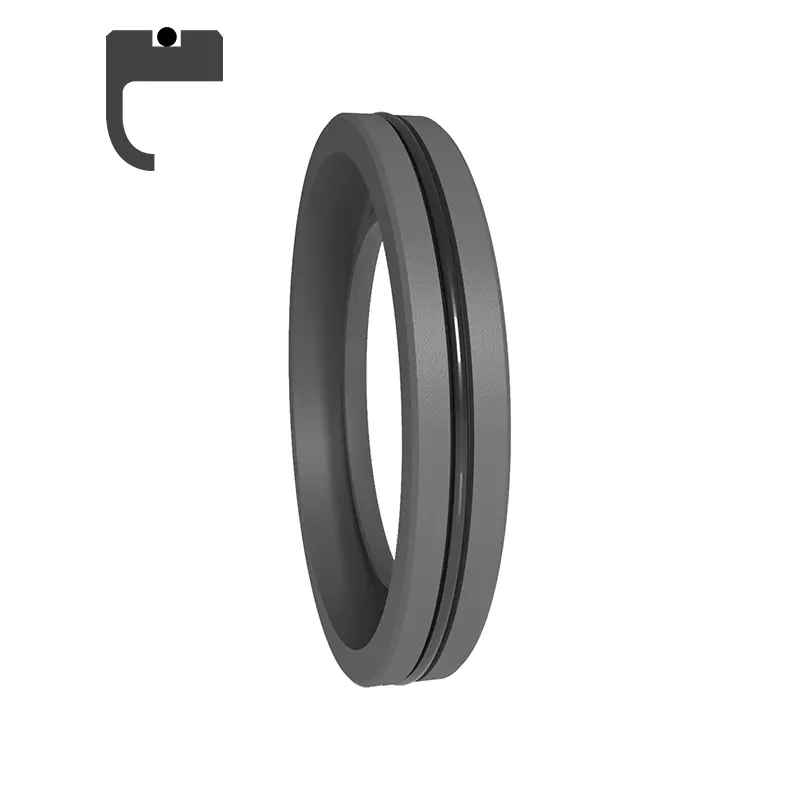

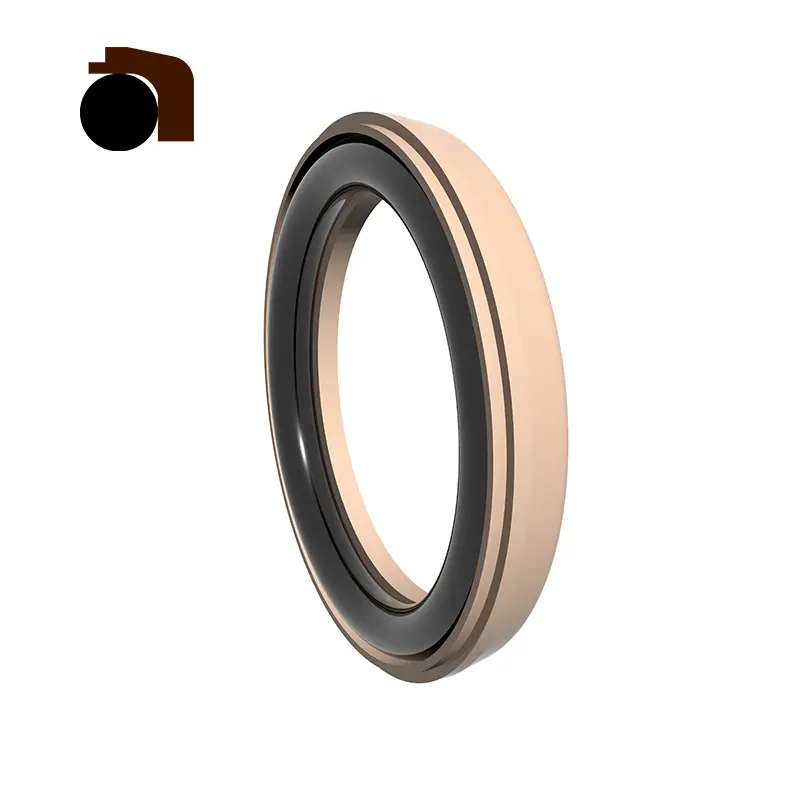

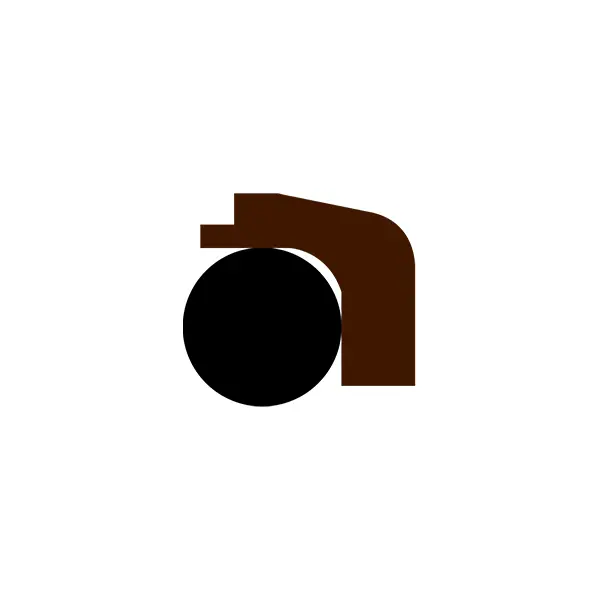

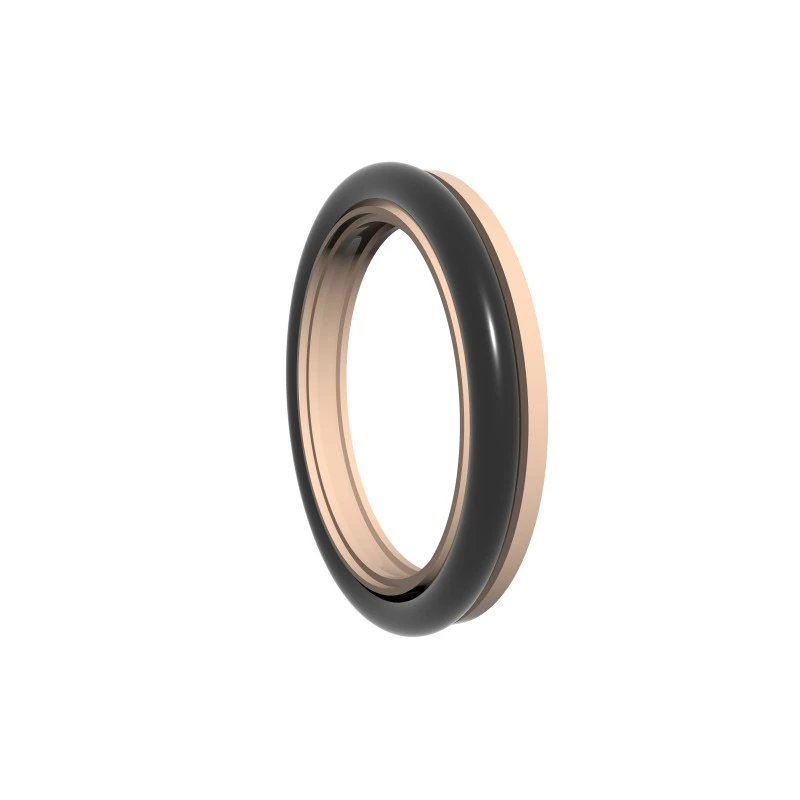

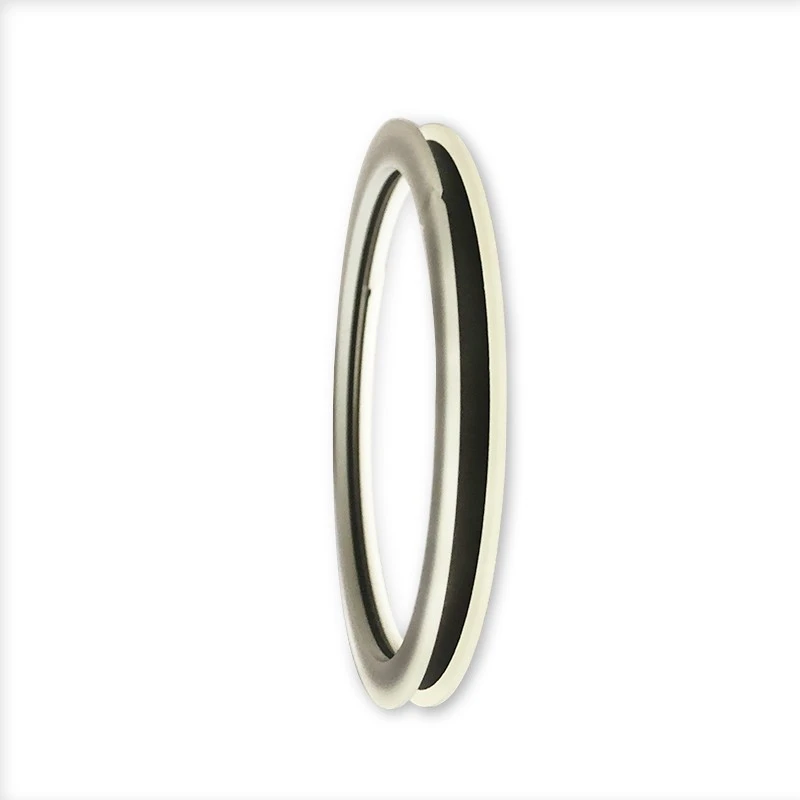

Sê-ri RDI và RDA bao gồm các vòng niêm phong PTFE, vòng hỗ trợ nhựa hình chữ L và vòng chữ O, phù hợp với áp suất cao, tốc độ thấp, niêm phong hai chiều, kháng áp suất cao, ma sát thấp và tuổi thọ dài.

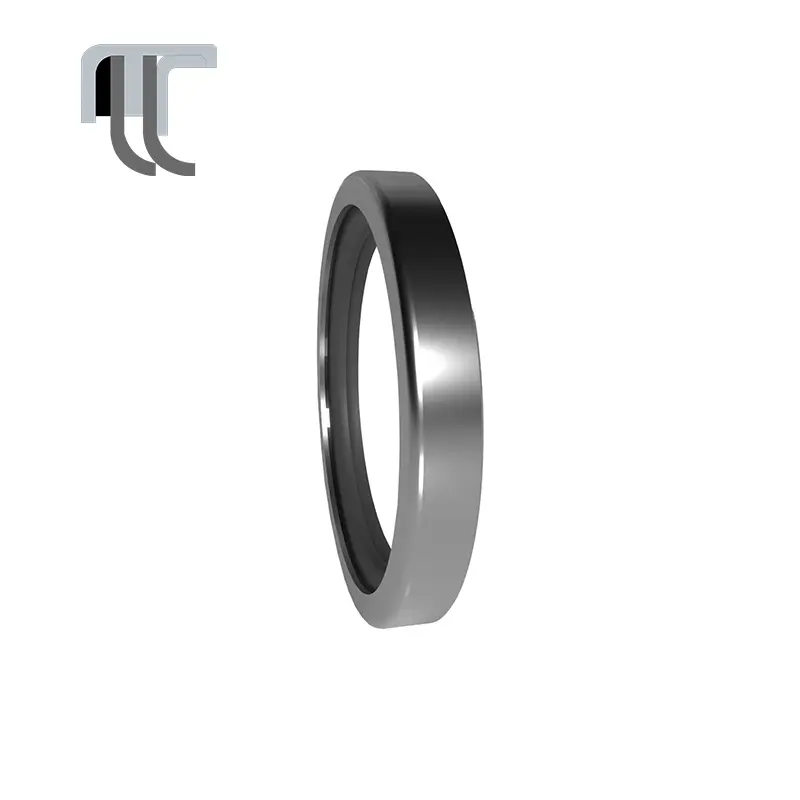

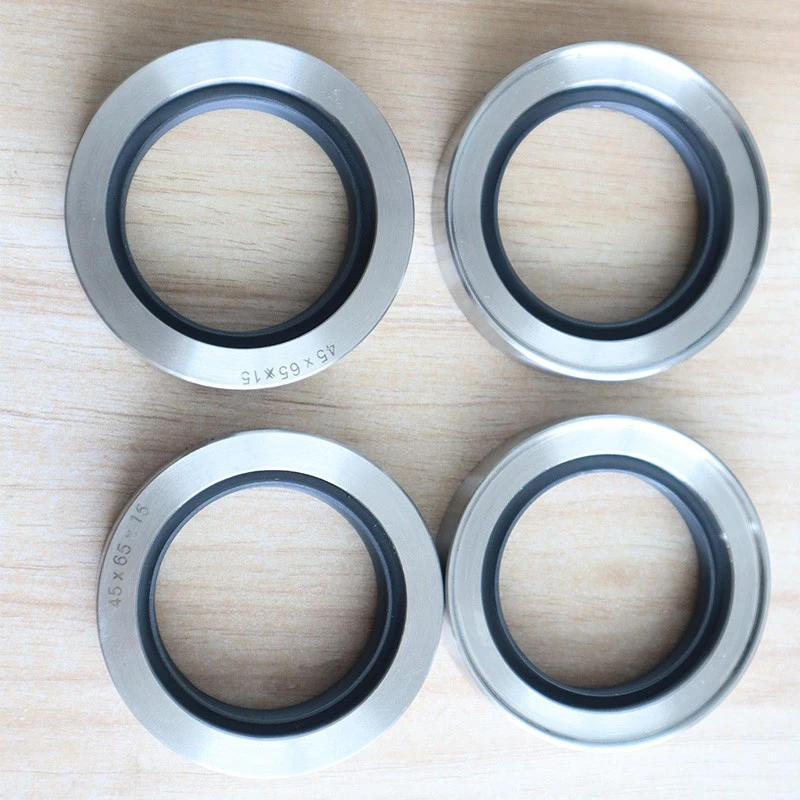

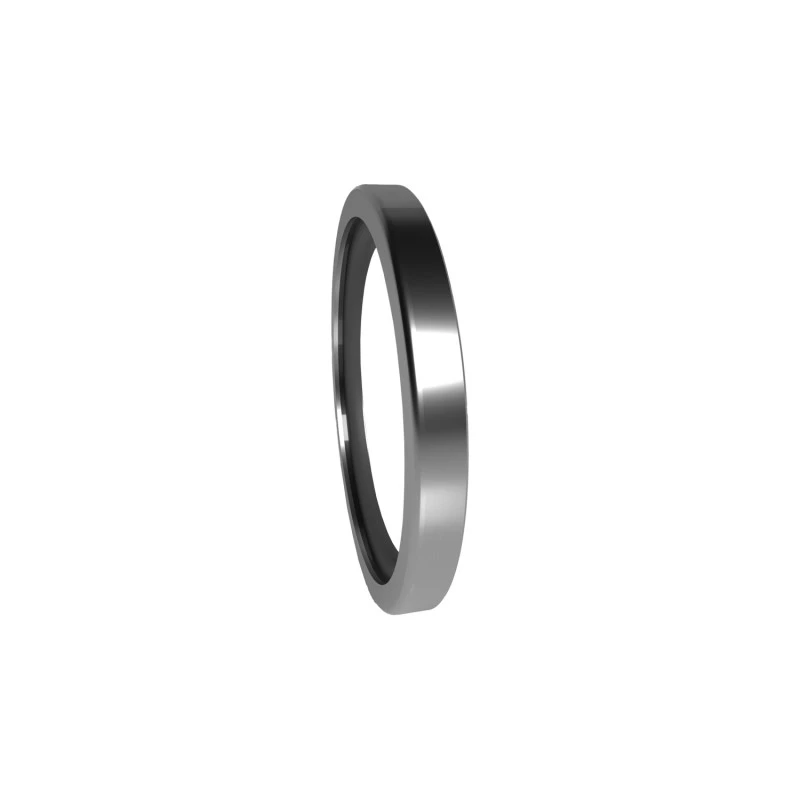

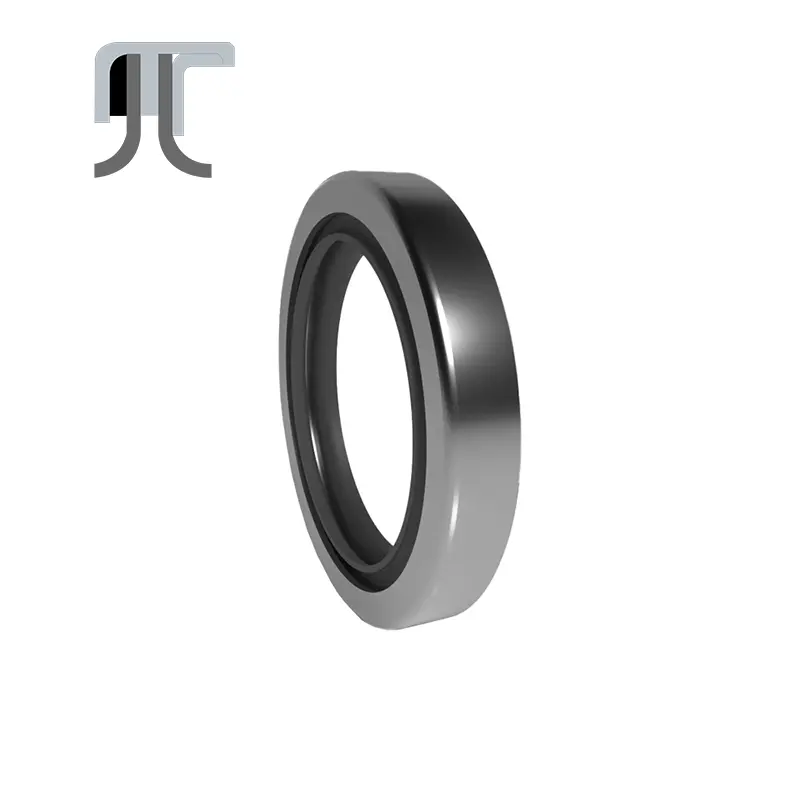

Dòng dầu PTFE Power Power Sê -ri RCS chứa bộ xương kim loại và môi niêm phong PTFE, phù hợp với điều kiện làm việc phức tạp.

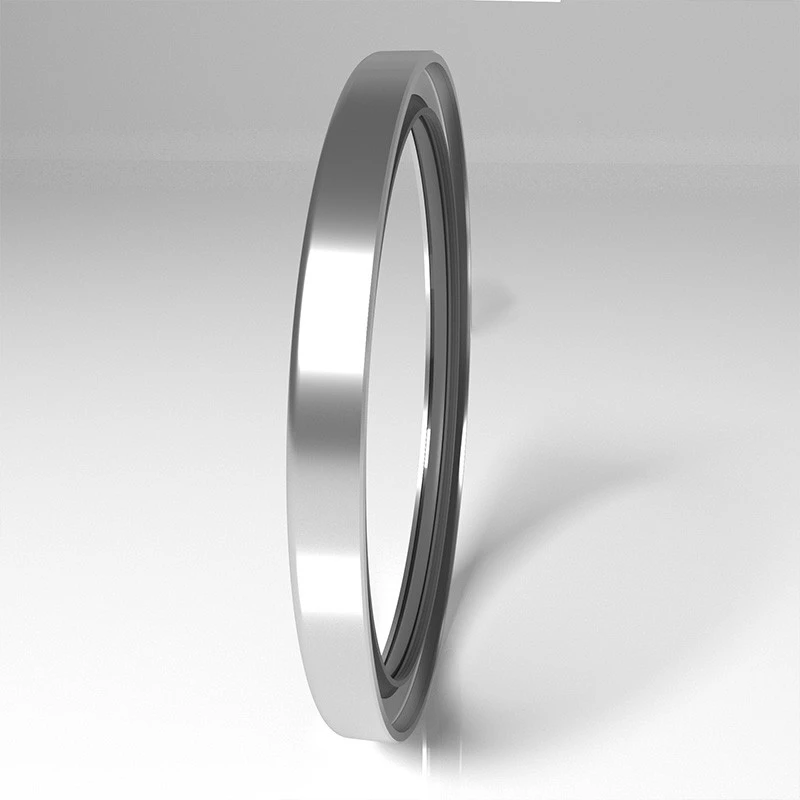

Dòng dầu PTFE đầy đủ RC2057 được thiết kế cho những dịp đặc biệt mà các con dấu dầu truyền thống không thể đáp ứng.

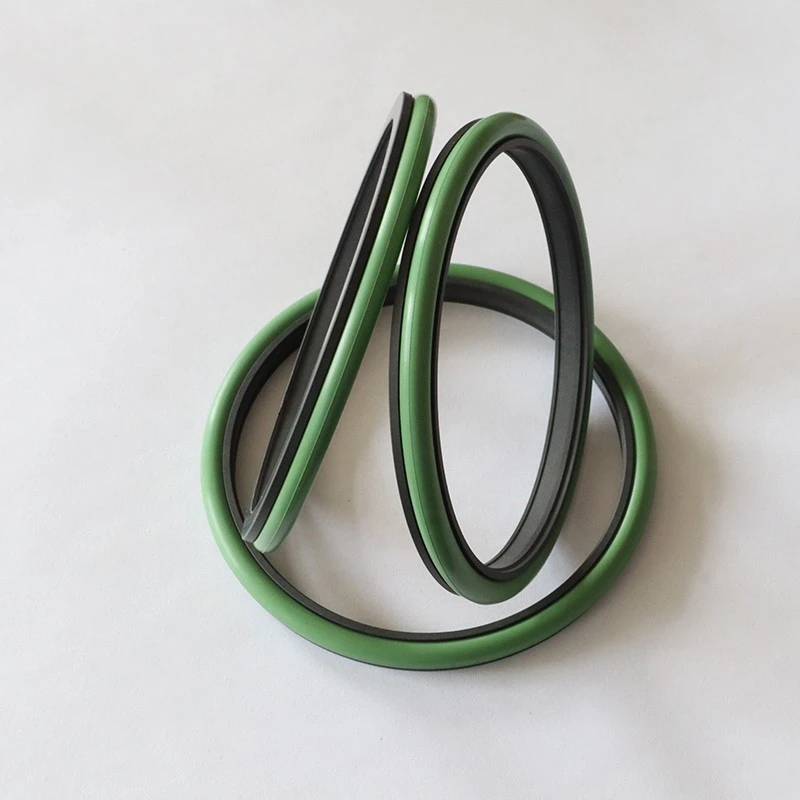

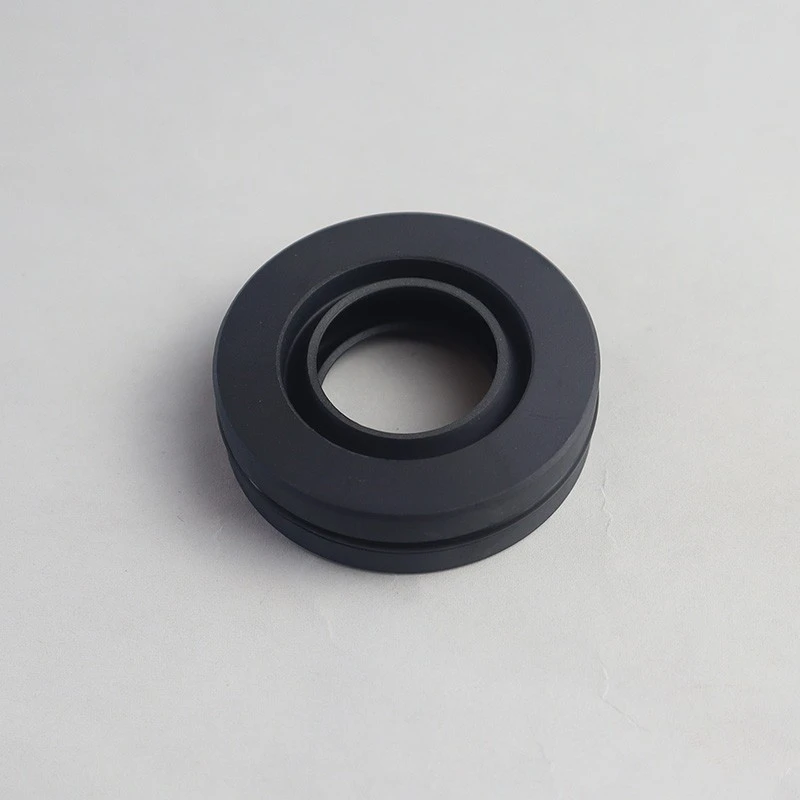

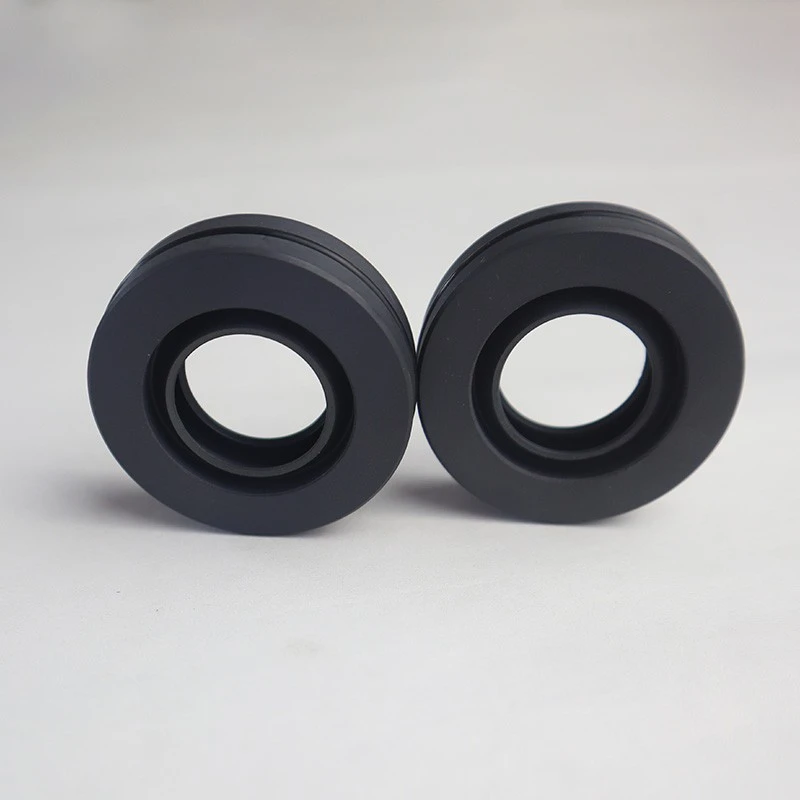

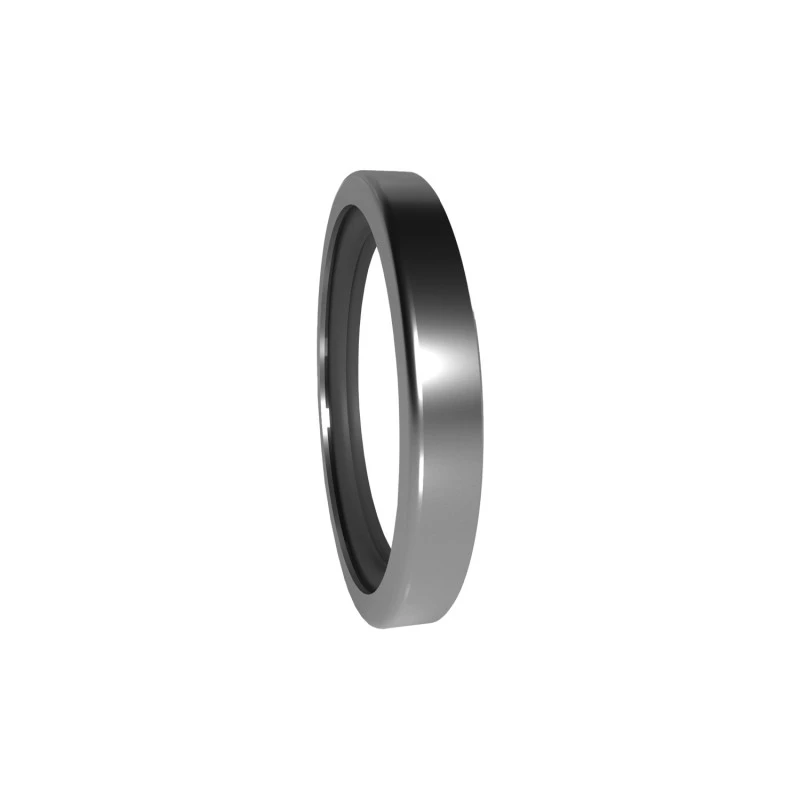

Sê-ri RC2065 cung cấp một con dấu áp suất một chiều cho các trục quay, với cấu trúc đơn giản và cài đặt dễ dàng. Các vật liệu có thể là cao su nitrile (NBR) hoặc fluororubber (FKM).
Các con dấu khác nhau của Ruichen có đặc điểm của cuộc sống cao, ma sát thấp, niêm phong tuyệt vời và cấu trúc nhỏ gọn. Chúng được sử dụng rộng rãi trong các hệ thống thủy lực, thiết bị khí nén, thiết bị áp lực nước, máy móc quay áp suất cao và thiết bị công nghiệp, v.v., cung cấp cho bạn các giải pháp niêm phong hiệu suất cao đáng tin cậy.
Các tính năng và ứng dụng sản phẩm:
Tính năng sản phẩm:
Cuộc sống lâu dài: Vật liệu chất lượng cao và thiết kế kết cấu kéo dài tuổi thọ dịch vụ.
Ma sát thấp: Vật liệu PTFE và PU làm giảm sức đề kháng chạy và nâng cao hiệu quả.
Niêm phong tốt: Thiết kế bể chứa dầu và dầu đặc biệt đảm bảo hiệu suất niêm phong tuyệt vời.
Cấu trúc nhỏ gọn: Thiết kế không gian nhỏ, phù hợp cho nhiều môi trường cài đặt.
Áp dụng rộng rãi: Thích hợp cho thủy lực, khí nén, áp suất nước và áp suất cao, tốc độ cao, tốc độ thấp và các điều kiện làm việc khác.
Khu vực ứng dụng:
Hệ thống thủy lực, thiết bị khí nén, thiết bị áp lực nước.
Máy móc quay áp suất cao, thiết bị tải nặng tốc độ thấp.
Thiết bị công nghiệp, máy móc kỹ thuật, ô tô và hàng không vũ trụ và các lĩnh vực khác.
Lựa chọn vật chất:
1. Vật liệu O-Ring phù hợp có thể được chọn: R01 Nitrile cao su (NBR), R02 Fluororubber (FKM), v.v.
2. Vật liệu vòng niêm phong: Vật liệu tiêu chuẩn PTFE4, các vật liệu tùy chọn khác PTFE1, PTFE2, PTFE3, PTFE5.
Vật liệu RCX18: HPU.

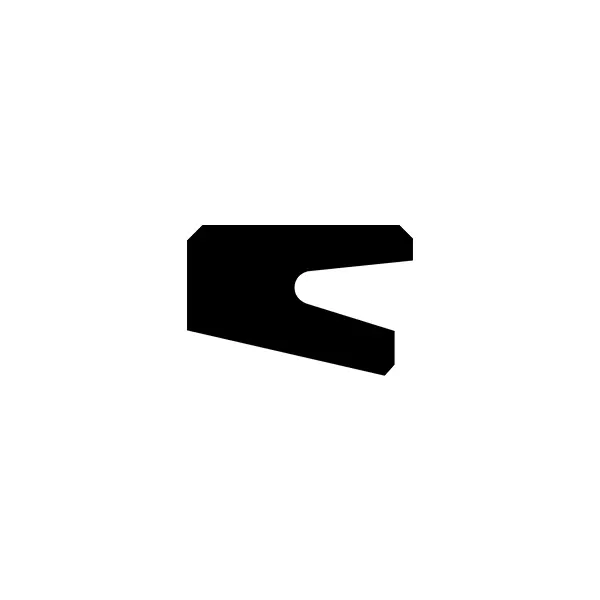

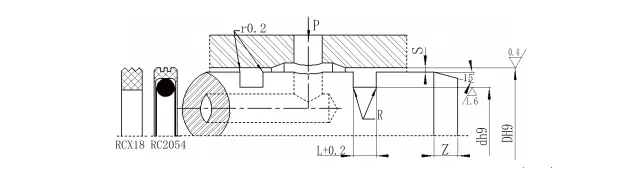

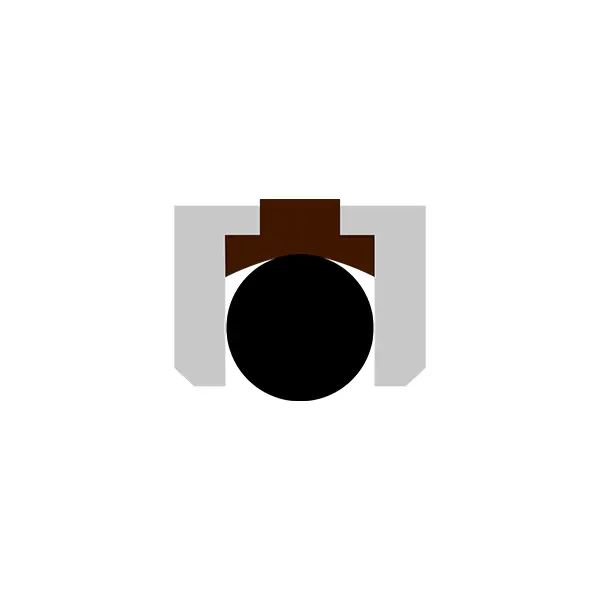

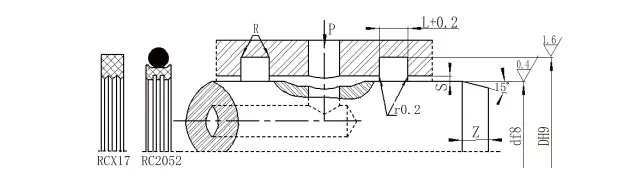

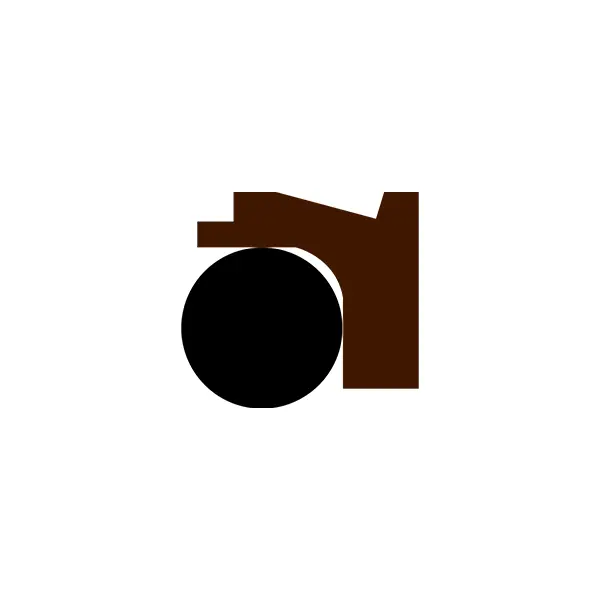

Sơ đồ cấu trúc
Mô hình thứ tự rc2052-80x91x4.2-ptfe3-ro1 model-dxdxl-mode mã hóa mô hình RCX17-80X91X4.2-HPU MODEL-DXDXL-MODET
Mô hình thứ tự RC2054-80X69X4.2-PTFE3-RO1 Model-D*D*L-Mode Mode Model Model RCX18-80X69X4.2-HPU Model-D*D*L-Log

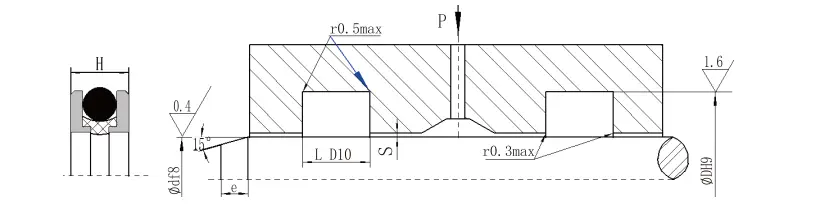

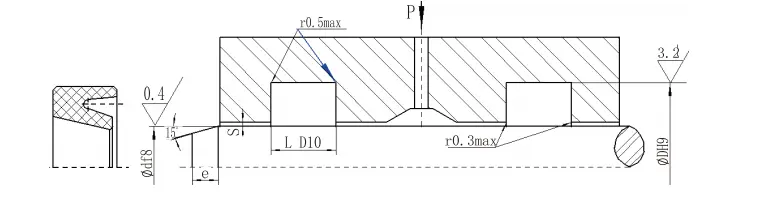

Kích thước cài đặt RDI
| DF8 | DH9 | L D10 | H | Khoảng cách s | |
| 0-10MPa | 10-36MPA | ||||
| 50-79 | D+10 | 5 | 4.5 | 0,4-0.3 | 0,3-0,25 |
| 80-109 | D+13.8 | 7.5 | 7 | 0,45-0,35 | 0,35-0.3 |
| 110-299 | D+20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | D+24 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
| > 600 | Vui lòng tham khảo công ty của chúng tôi | ||||
Chiều dài vát
| Phạm vi đường kính thanh | Chiều dài vát E≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |

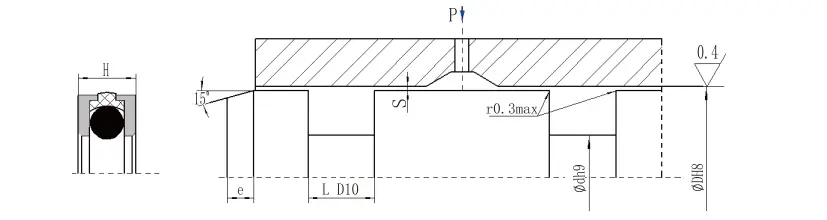

RDA Kích thước cài đặt
| DH8 | DH9 | L D10 | H | Khoảng cách s | |
| 0-10MPa | 10-36MPA | ||||
| 50-124 | D-16 | 8 | 7.5 | 0,45-0,35 | 0,35-0.3 |
| 125-199 | D-20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | D-26 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
Chiều dài vát
| Phạm vi đường kính thanh | Chiều dài vát E≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

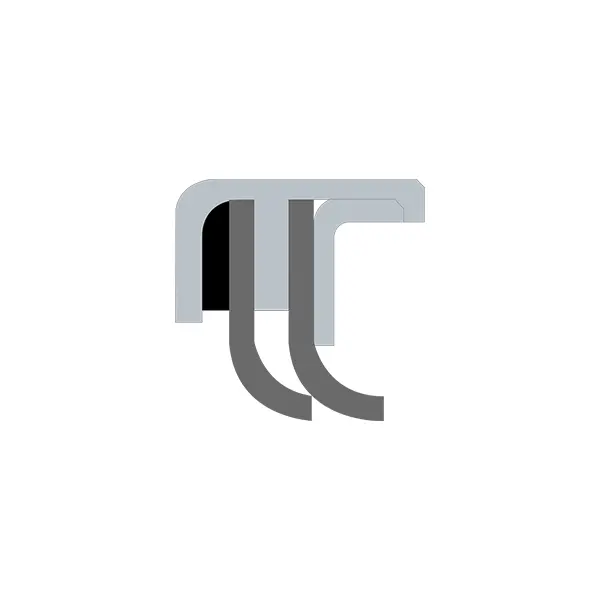

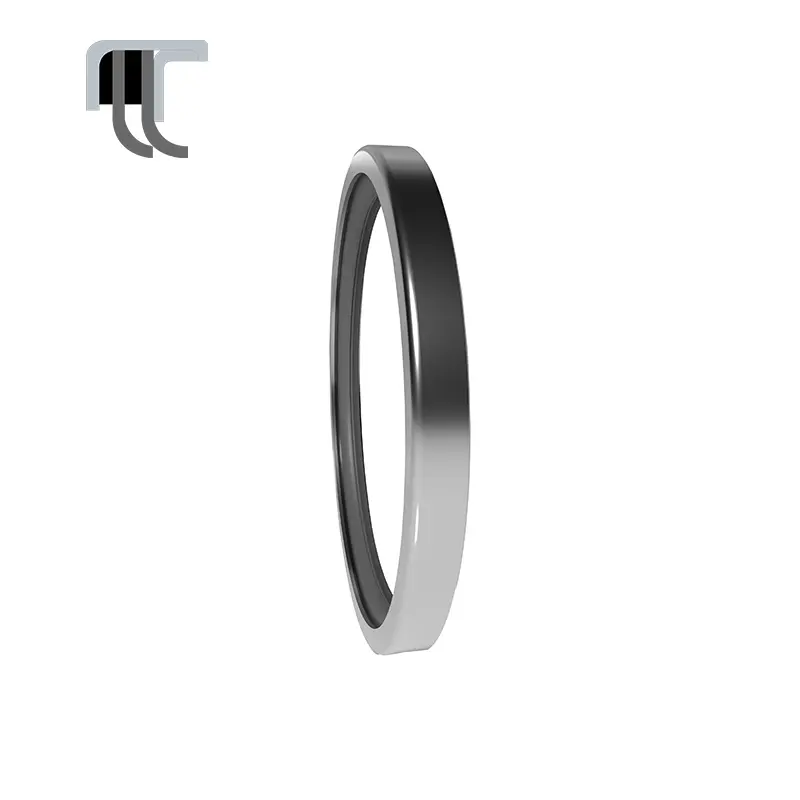

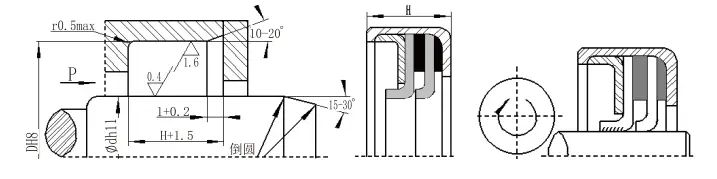

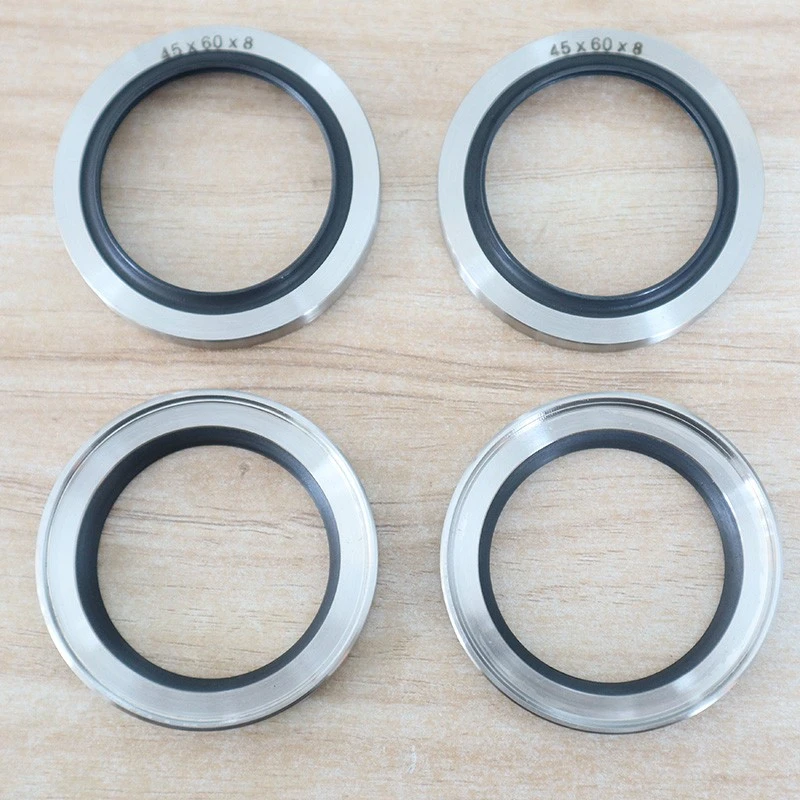

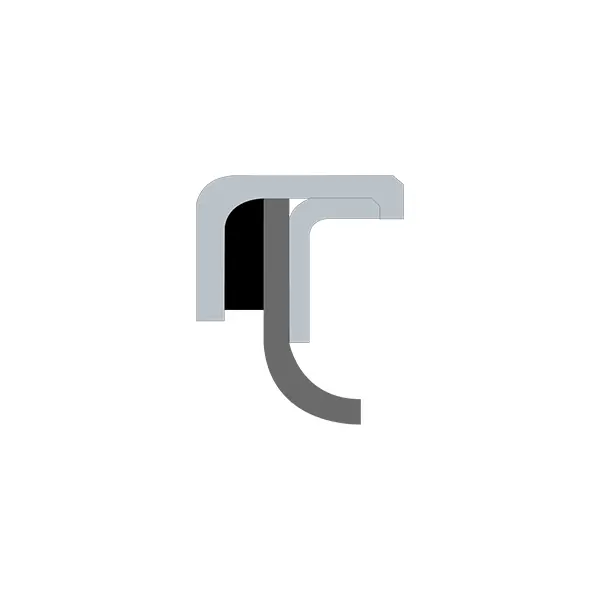

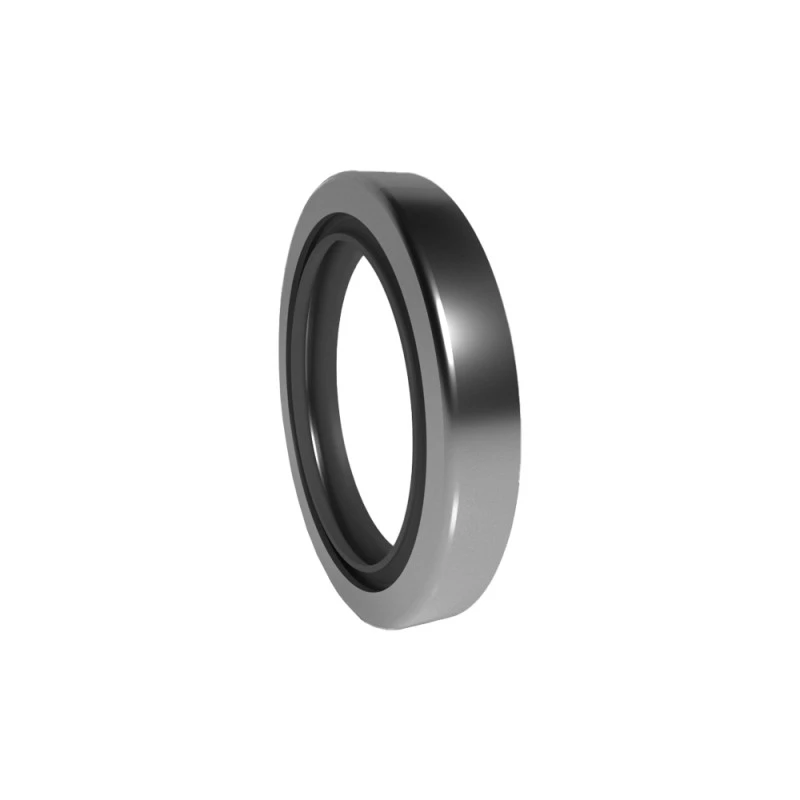

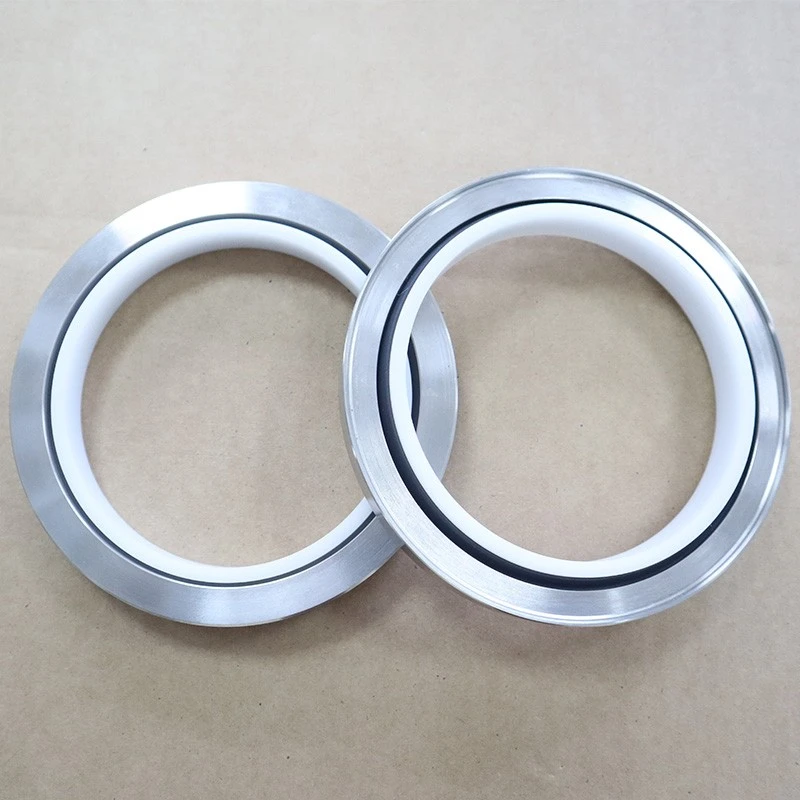

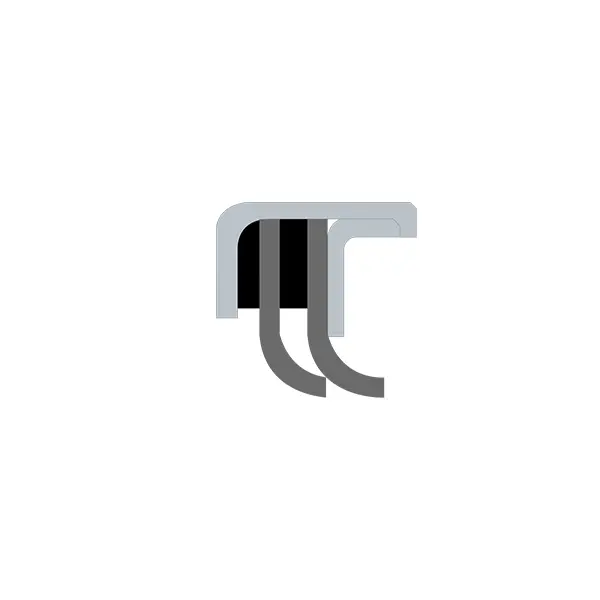

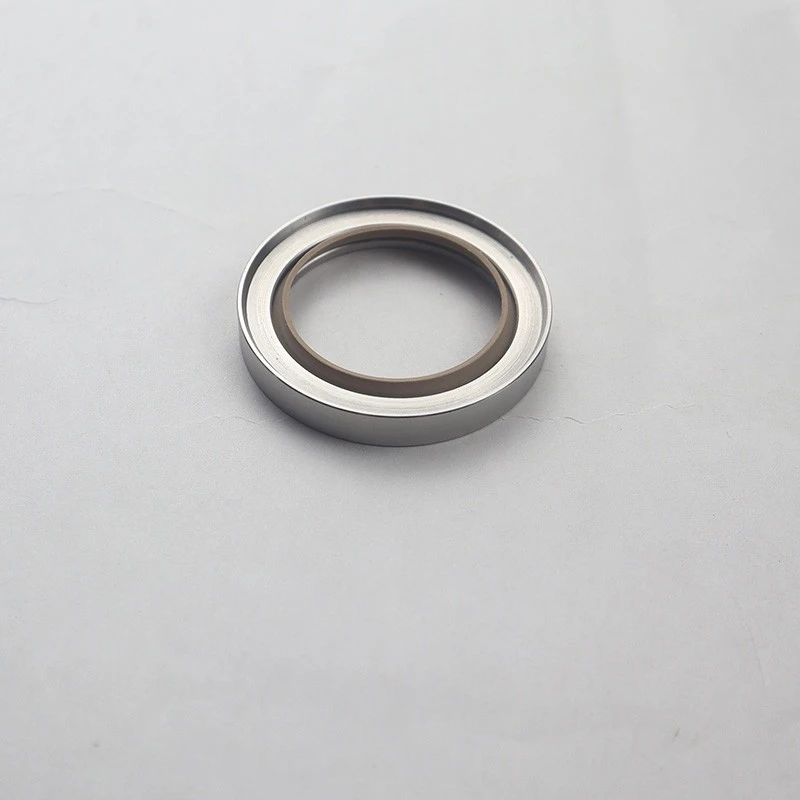

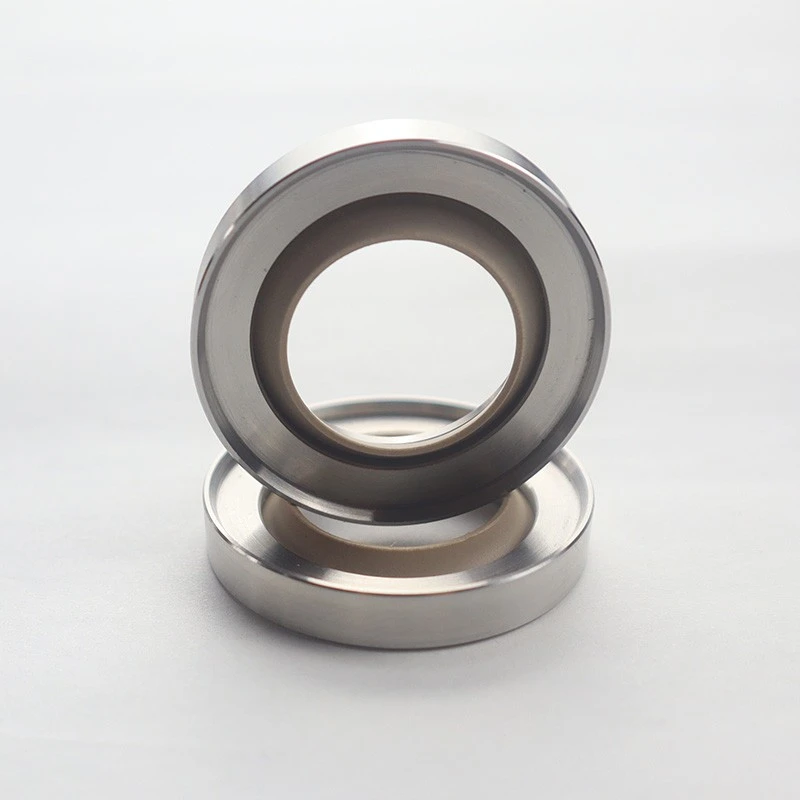

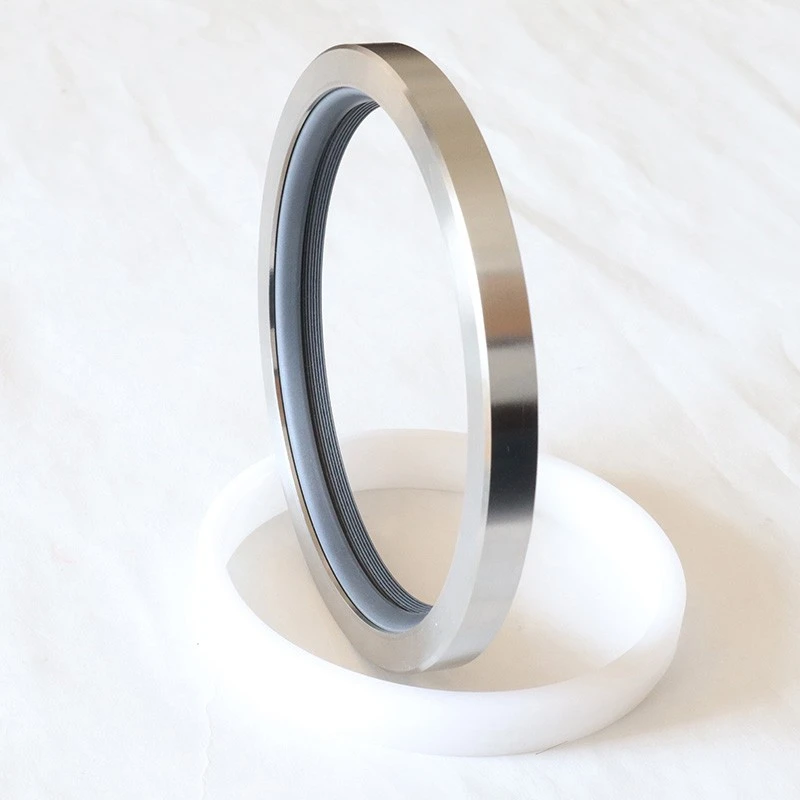

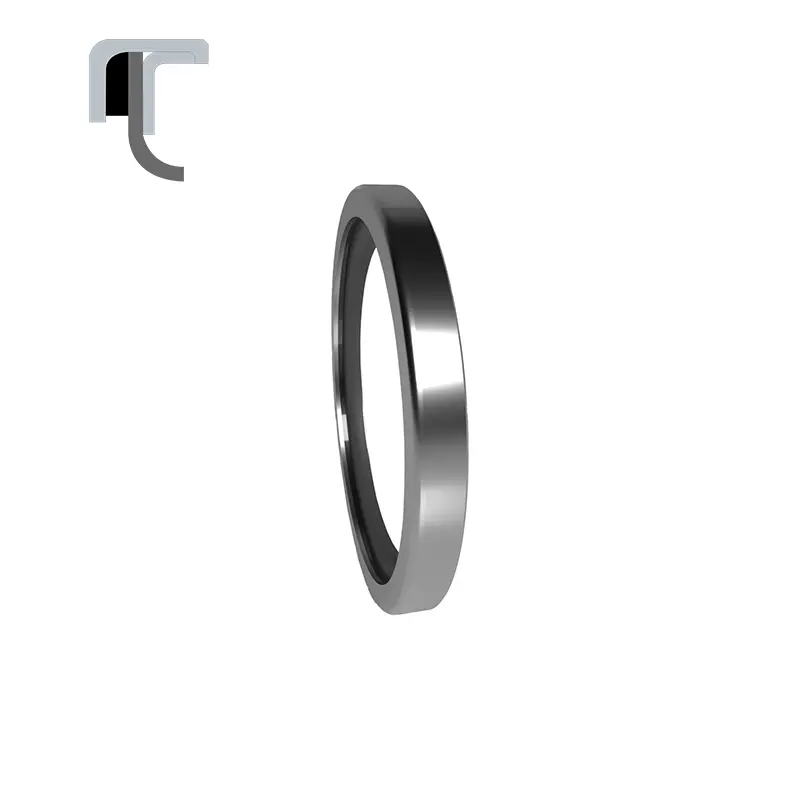

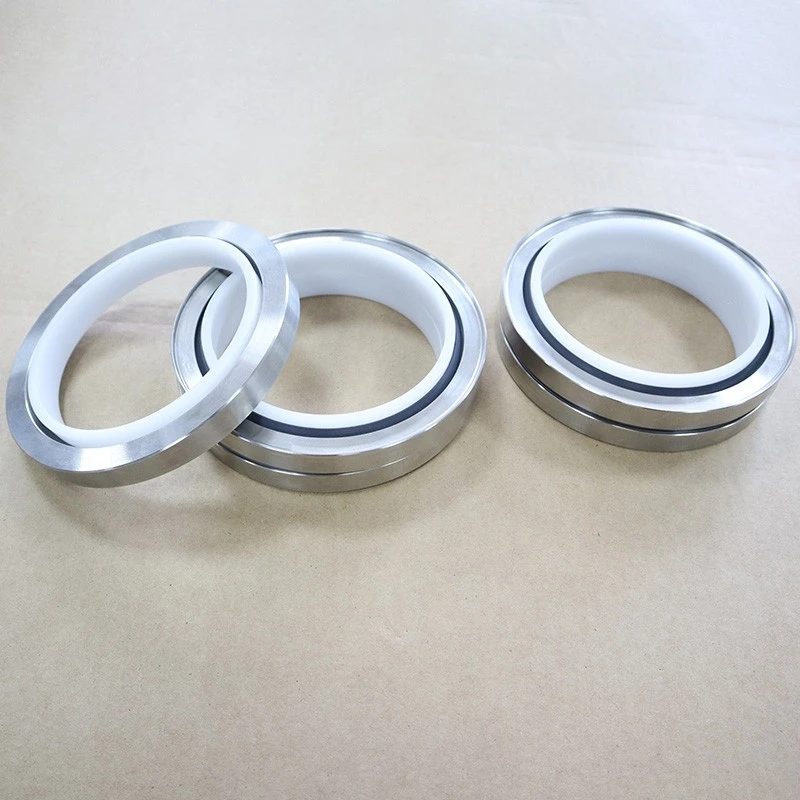

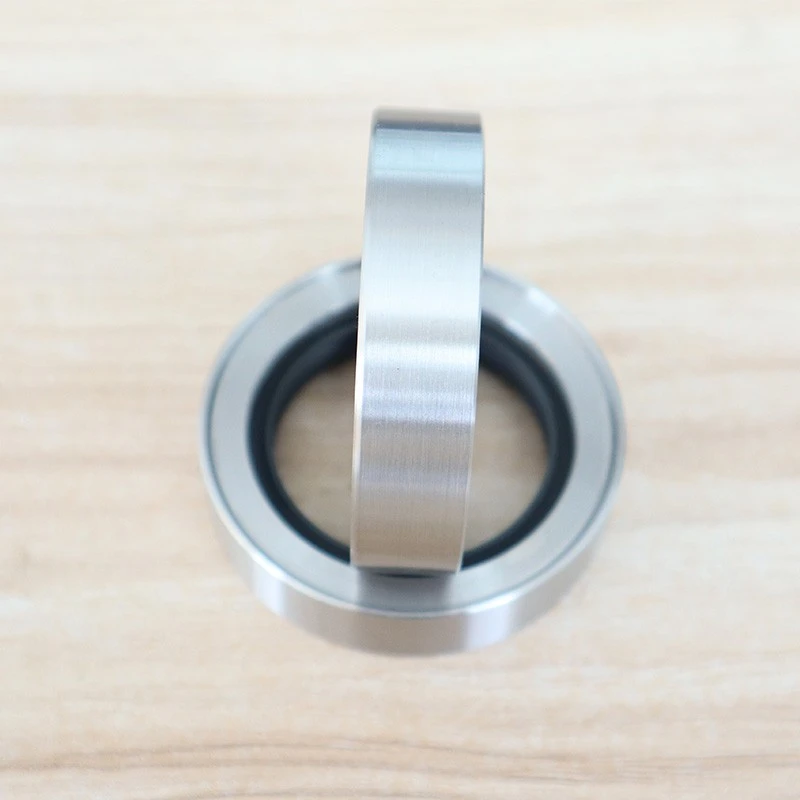

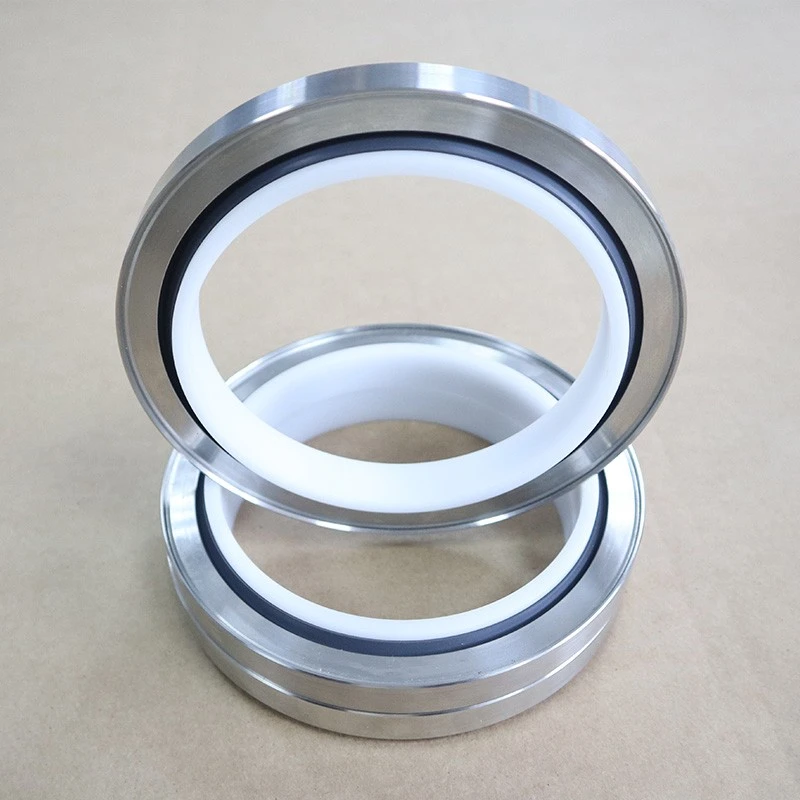

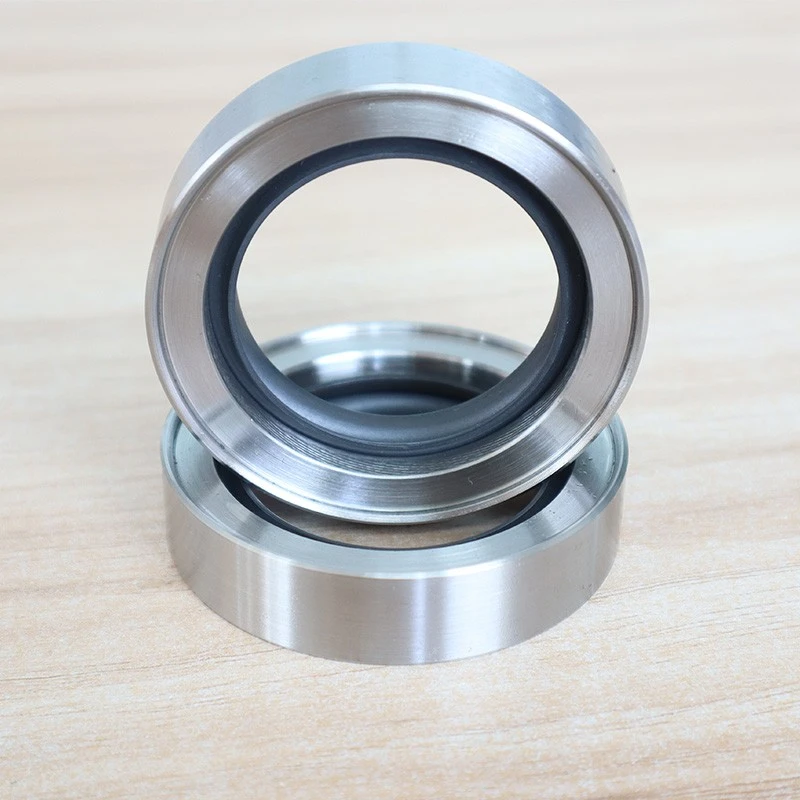

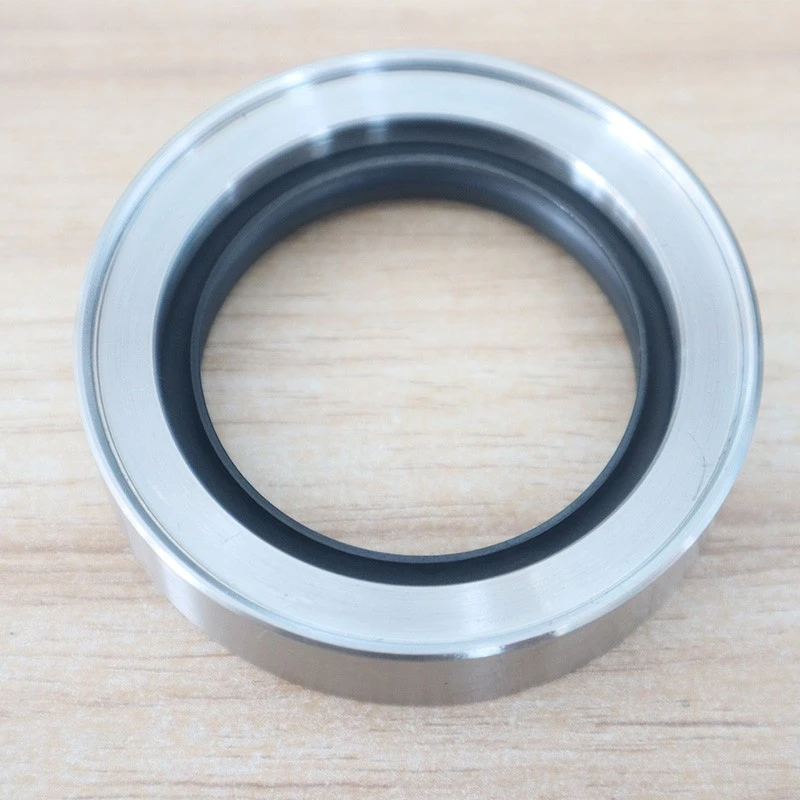

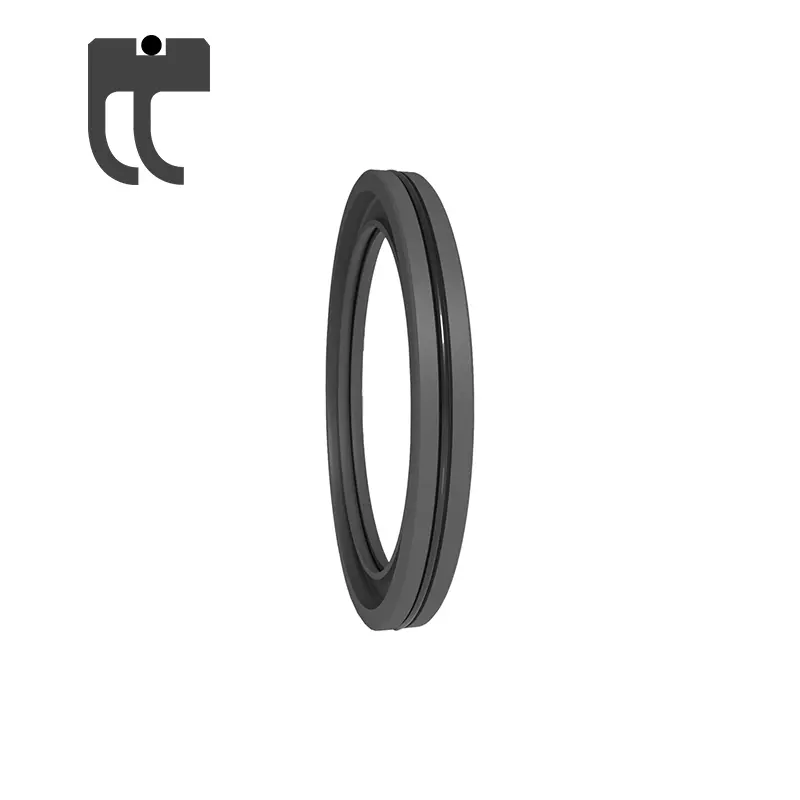

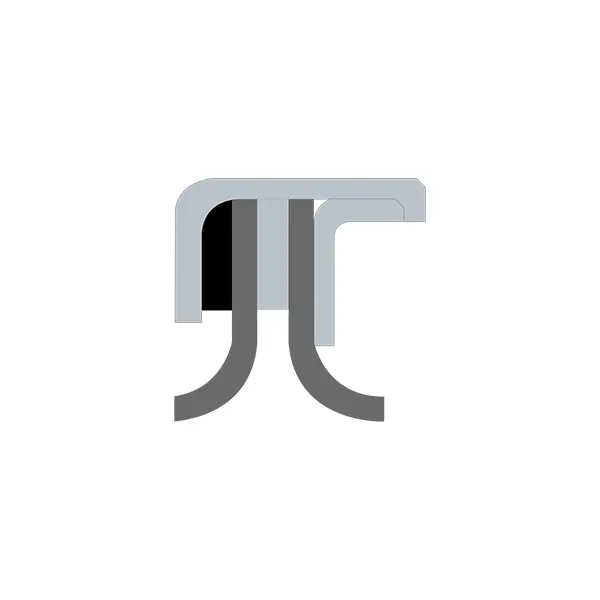

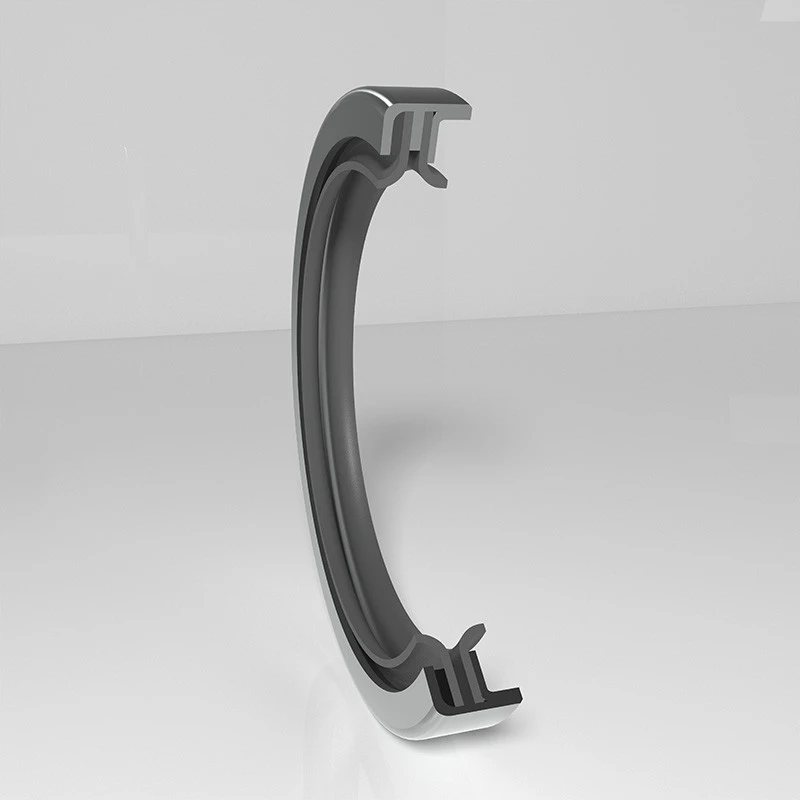

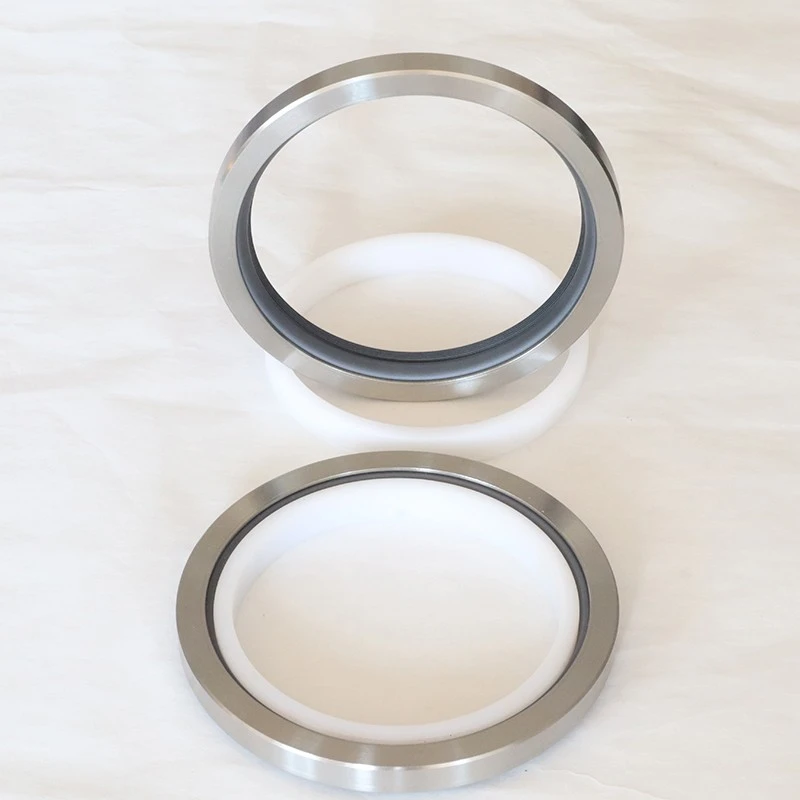

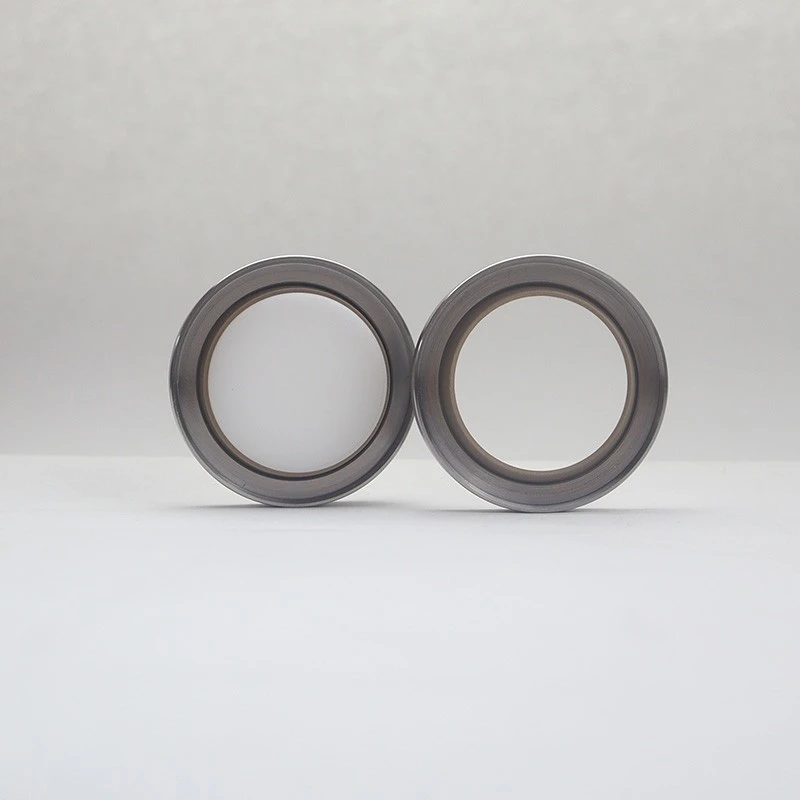

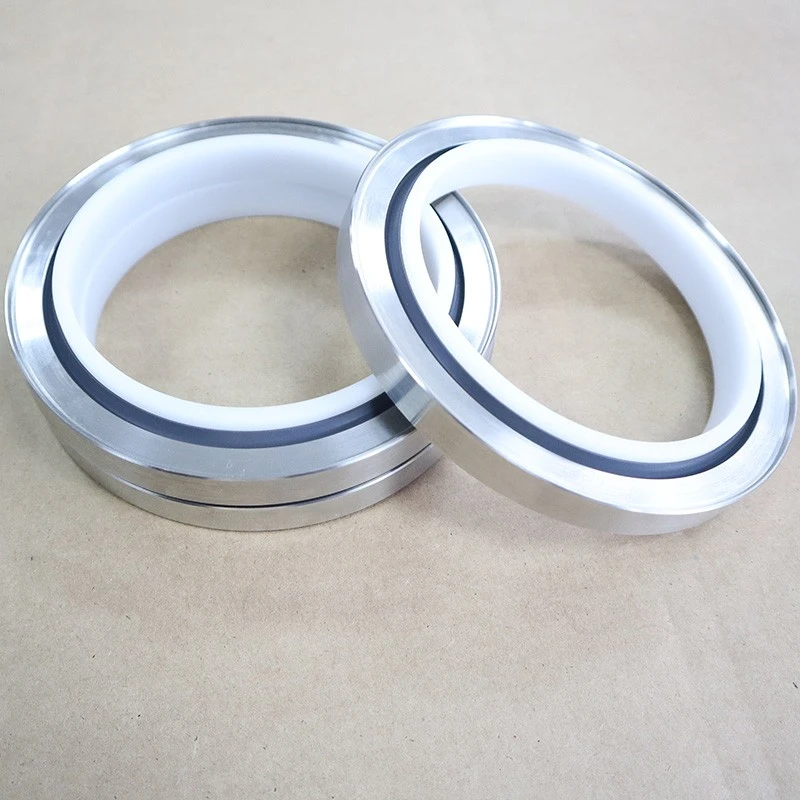

Loại RCS Loại PT Fe Power Dầu (con dấu dầu PTFE)

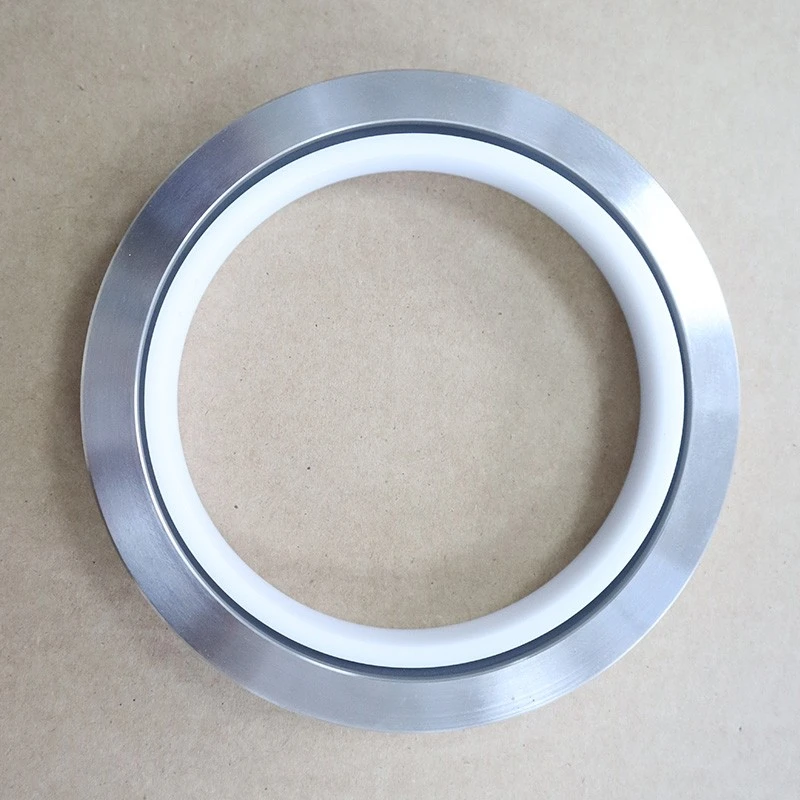

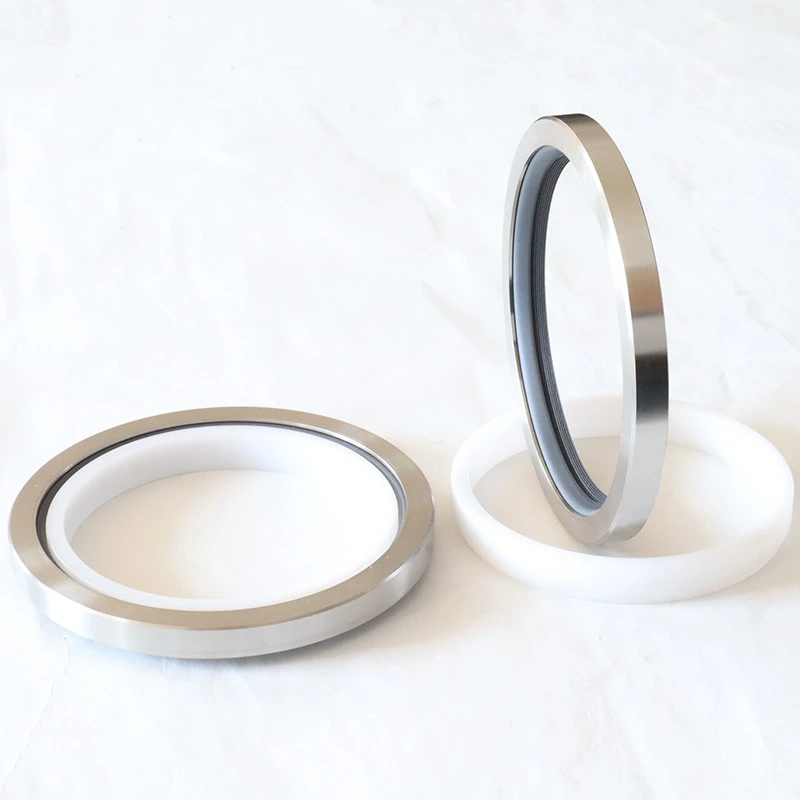

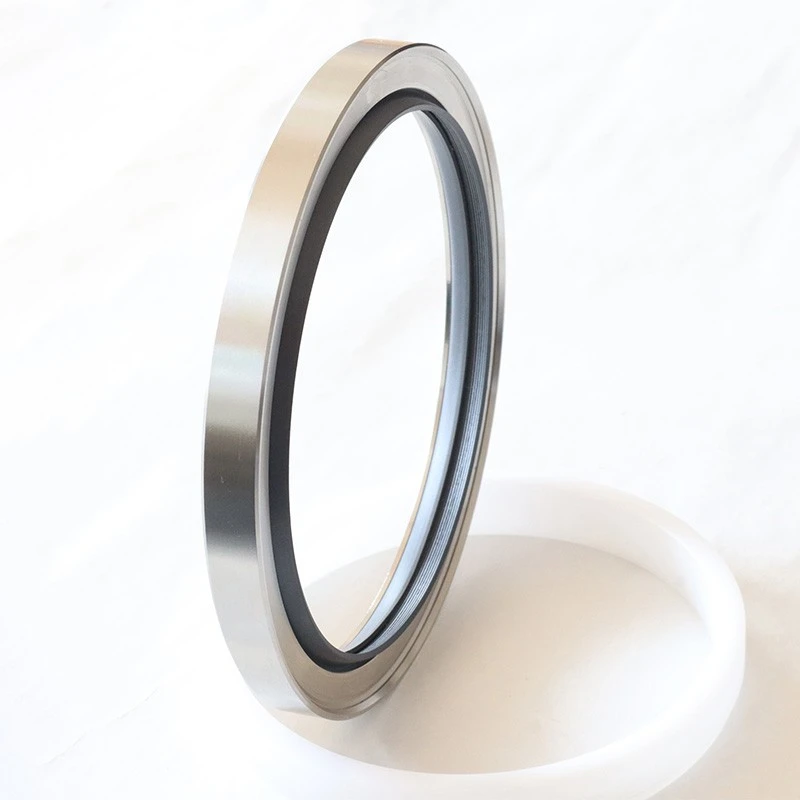

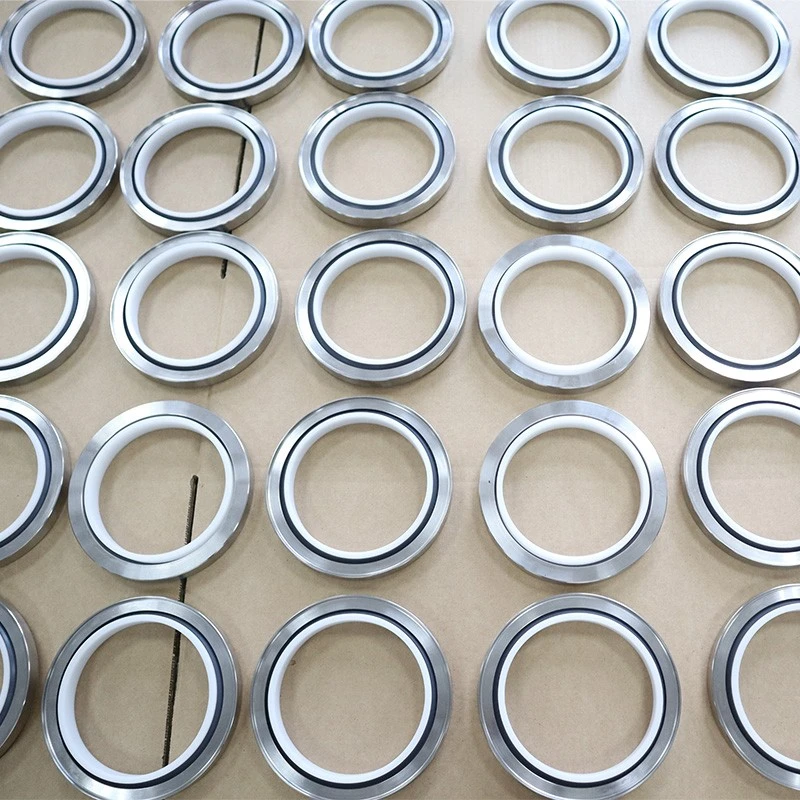

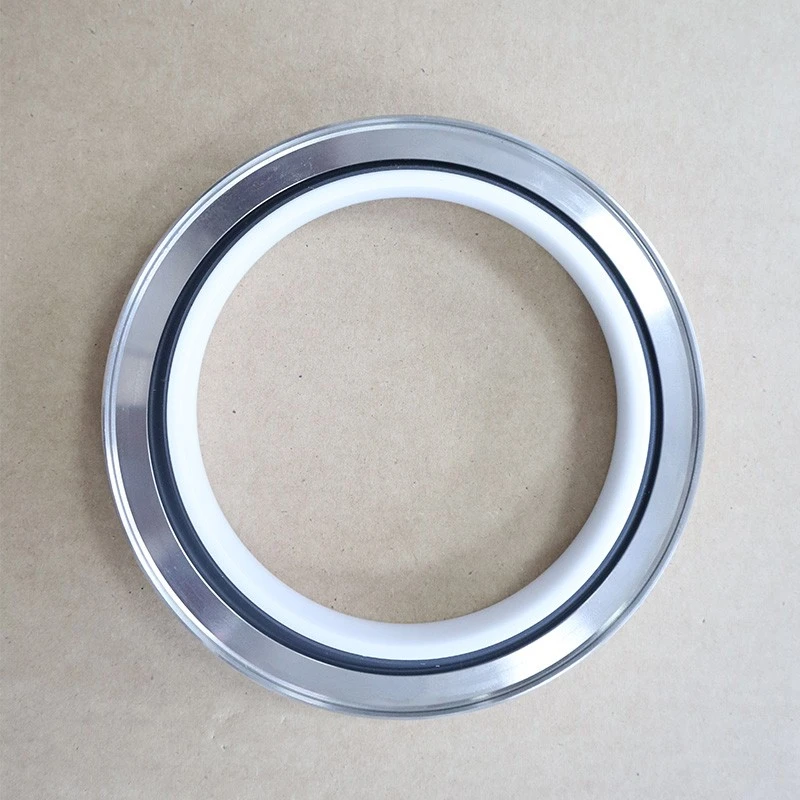

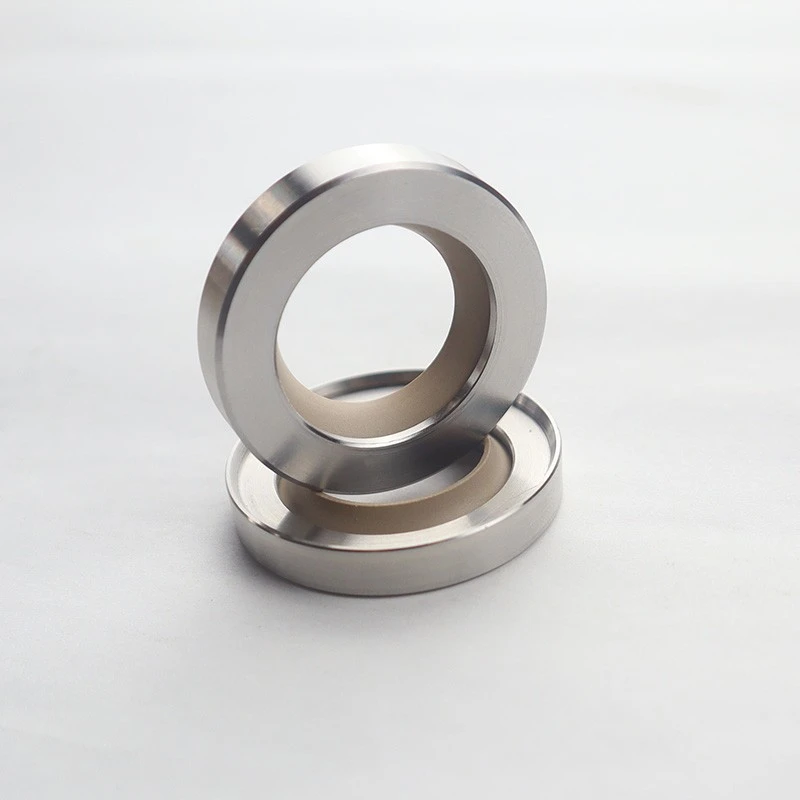

RC2057 Loại Dà dầu PT FE đầy đủ

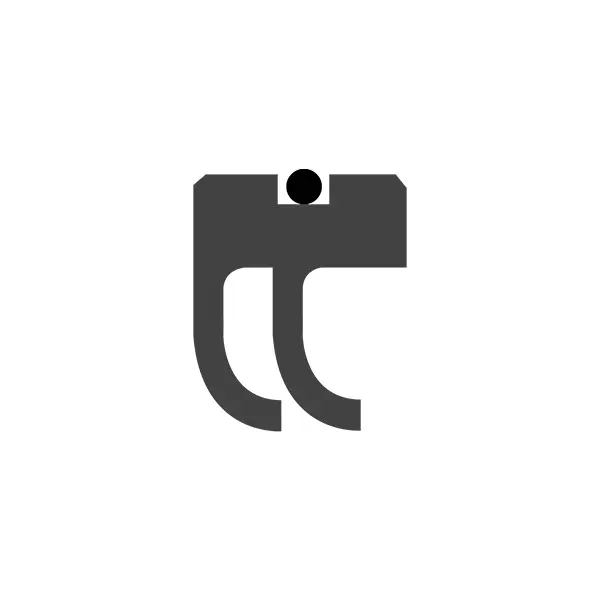

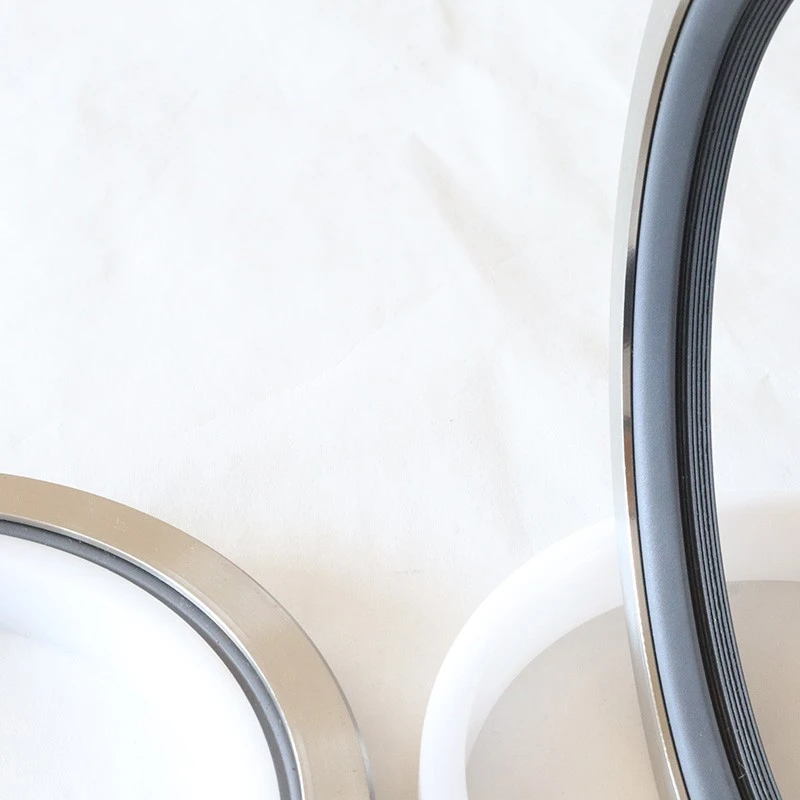

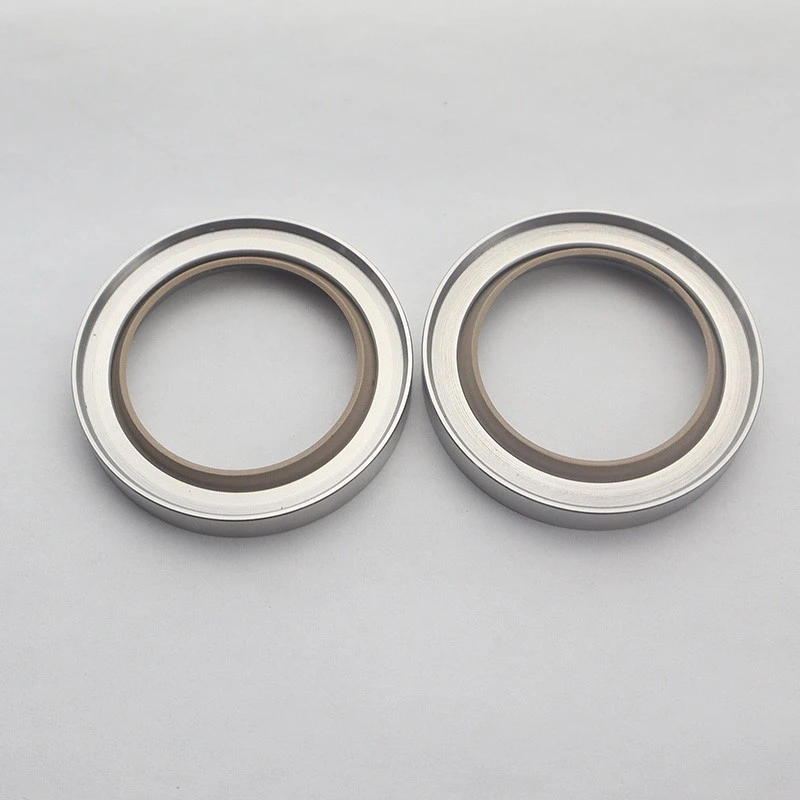

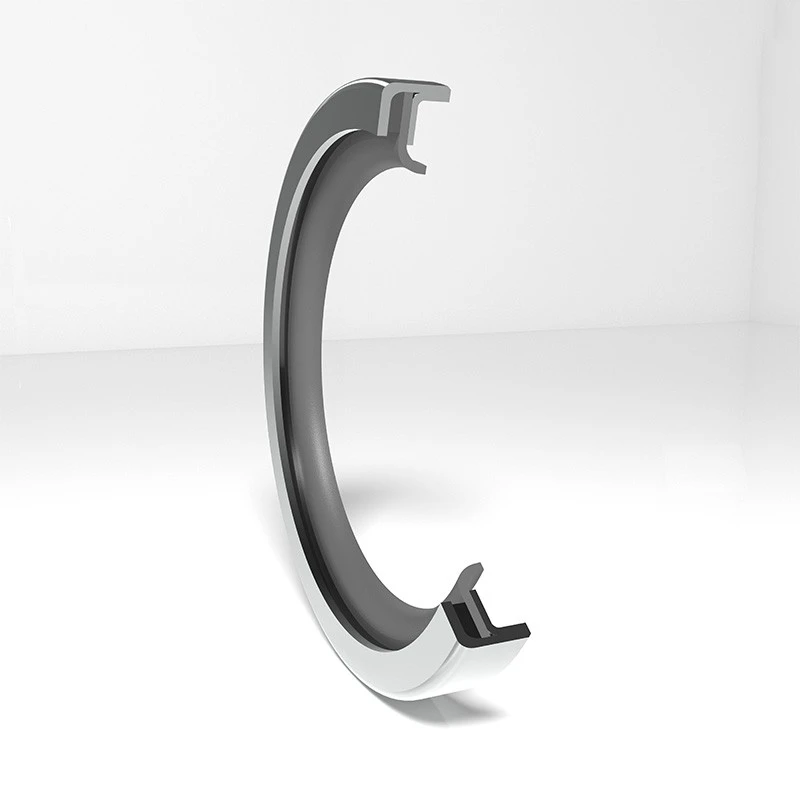

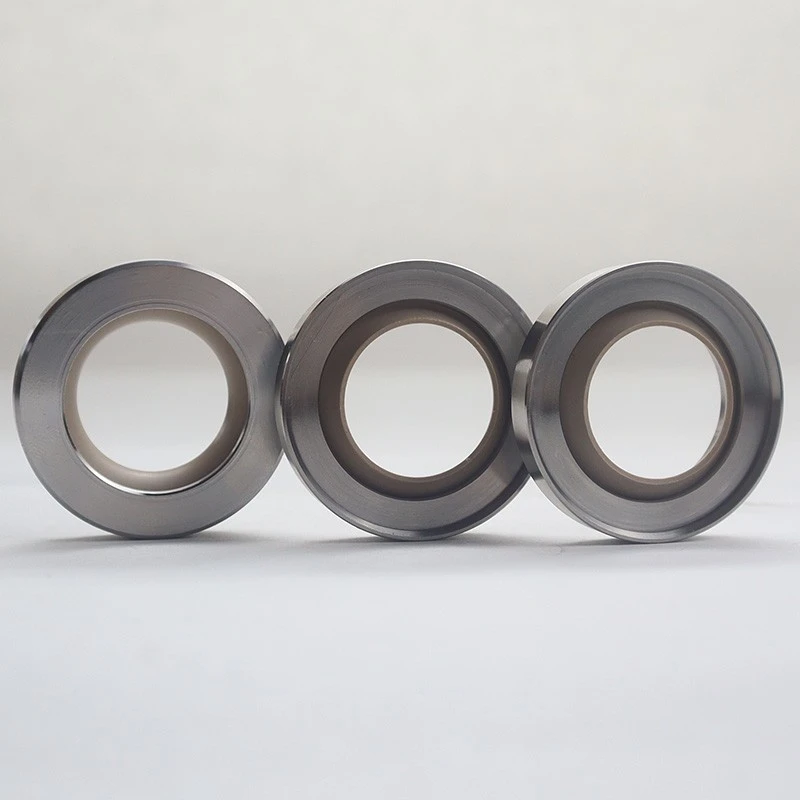

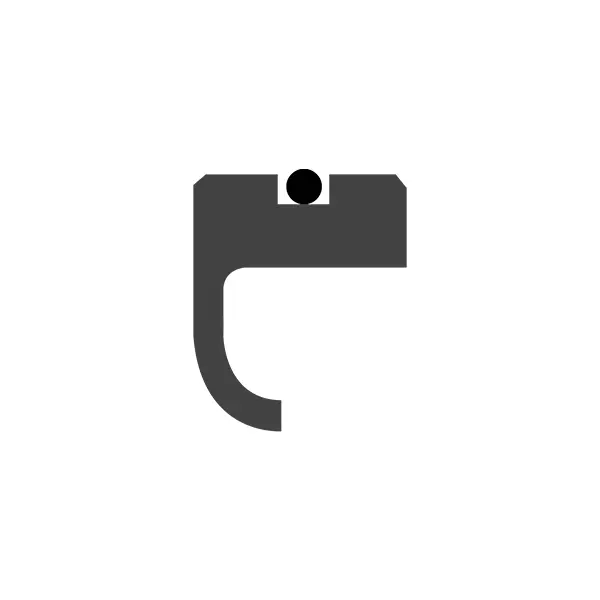

Loại RCS Loại PTFE Power Dầu bao gồm khung kim loại, son niêm phong PTFE và con dấu tĩnh bên trong. Nó được chia thành một loại, loại B, loại C, loại D, v.v ... Loại dấu dầu PTFE đầy đủ của RC2057 được chia thành một loại và loại B, đặc biệt phù hợp cho các dịp mà các con dấu dầu truyền thống không thể đáp ứng các yêu cầu. Đặc trưng:
1. Khả năng chống ăn mòn hóa học
2. Phạm vi nhiệt độ rộng
3. Thích hợp cho bôi trơn thấp và bôi trơn không dầu
4. Ma sát thấp để đạt được mức tiêu thụ năng lượng tối thiểu
5. Thích hợp cho tốc độ đường cao
6. Không có dính, khả năng chống khởi động thấp sau khi tắt máy dài hạn
7. Thích hợp cho các trục quay chưa được làm cứng (lựa chọn hợp lý của PTFE LIP)
8. Thích hợp cho những dịp có áp suất cao hơn
. Các ứng dụng điển hình:
Máy nén quay, máy nén vít, hộp số/hộp số, máy thổi, động cơ, máy bơm công cụ, động cơ thủy lực, máy ly tâm, v.v.
. Yêu cầu độ cứng đối với bề mặt giao phối
Độ cứng được đề xuất: HRC 58. Độ cứng cần thiết có liên quan đến nhiều yếu tố. Trục xoay mềm cũng được áp dụng trong các tình huống áp suất thấp và tốc độ thấp. Tấm môi PTFE6 được khuyến nghị cho kim loại mềm.
. Yêu cầu chất lượng cho bề mặt giao phối
RA = 0,2-0,63 A RZ = 1-3um rmax = 1-4um
| Hình dạng cắt ngang | Người mẫu | Áp lực (MPA) | Nhiệt độ (℃) | Tốc độ (bệnh đa xơ cứng) | Trung bình |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Dầu, khí, nước, v.v. |
|
RCS-B | 2 | -35 ~+200 | 20 | Dầu, khí, nước, v.v. |
|
RCS-C | 1 | -35 ~+200 | 20 | Dầu, khí, nước, v.v. |
|
RCS-D | 2 | -35 ~+200 | 20 | Dầu, khí, nước, v.v. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Hầu như tất cả các phương tiện truyền thông |
|
RC2057-B | 2 | -35 ~+200 | 20 | Hầu như tất cả các phương tiện truyền thông |
. Chất lỏng Mẫu dòng chảy xoắn ốc:
Loại RCS-D áp dụng một tấm môi với cấu trúc mô hình dòng xoắn ốc để cải thiện khả năng niêm phong. Trục quay chỉ được phép xoay theo một hướng.
RC20658 Kích thước cài đặt
| Người mẫu | DF8 | DH9 | L D10 | STối đa |
| RC2065A | 400-3000 | D+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17,5 | ||
| > 3000 | Vui lòng tham khảo công ty của chúng tôi | |||
Chiều dài vát
| Phạm vi đường kính thanh | Chiều dài vát E≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |
Thông số kỹ thuật và kích thước:

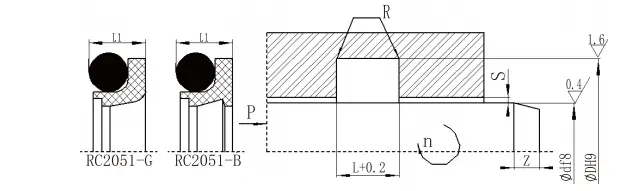

| D F8 Tiêu chuẩn RC2051 | D F8 Tải trọng Light RC2051-Q | D F8 Tải nặng RC2051-Z | D H9 | L+0.2 | L1 | RTối đa | STối đa | ZTối thiểu | d0 | ||
| <10MPa | <20MPa | <40MPa | |||||||||
| - | 5 ~ 15.9 | - | D+4,5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | D+15,5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Lưu ý: 1. Đối với đường kính trục ≤30mm, nên sử dụng rãnh mở. Loại tải ánh sáng dễ cài đặt hơn trong rãnh kín.
2. Khuyến cáo rằng độ cứng bề mặt của trục quay là HRC> 58.

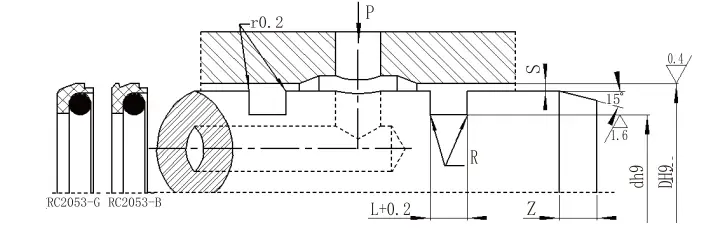

RC2053
| Phạm vi khẩu độ D H9 | Đường kính rãnh D H9 | Chiều rộng rãnh L+0,2 | Chiều cao con dấu L1 | Góc tròn RTối đa | Giải phóng mặt bằng s | Rít lên ZTối thiểu | Đường kính dây chữ O D0 | ||
| <10MPa | <20MPa | <40MPa | |||||||
| 8 ~ 12 | D-4,5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15,5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-19,4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
LƯU Ý: 1. Đối với đường kính trục ≤ 30 mm, nên sử dụng rãnh mở.
RC2052
| Phạm vi đường kính trục D F8 | Đường kính rãnh D H9 | Chiều rộng rãnh L+0.2 | Giải phóng mặt bằng sTối đa | Góc tròn RTối đa | Rít lên ZTối thiểu | |
| 0 ~ 10MPa | 10 ~ 20MPa | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7,5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15,5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
LƯU Ý: 1. Đối với đường kính trục ≤ 30 mm, nên sử dụng rãnh mở.
2. Đối với áp lực> 30 MPa, khu vực gốc con dấu sử dụng dung sai H8/F8.
RC2054| Phạm vi khẩu độ D H9 | Đường kính rãnh D H9 | Chiều rộng rãnh L+0.2 | Giải phóng mặt bằng sTối đa | Góc tròn RTối đa | Rít lên ZTối thiểu | |
| 0 ~ 10MPa | 10 ~ 20MPa | |||||
| 8 ~ 39 | D-4,9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15,5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Hồ sơ | Người mẫu | Áp lực (MPA) | Nhiệt độ (℃) | Tốc độ tham chiếu (bệnh đa xơ cứng) |
Giá trị PV tham chiếu Mpa.m/s | Phương tiện truyền thông |
|
RC2051-B | ≤70 (tiêu chuẩn) | -35 ~+100 (phù hợp với NBR vòng O) | <2 | ≤5 | Dầu thủy lực, nhũ tương, nước, khí, v.v. Dầu thủy lực, nhũ tương, nước, khí, v.v. |
| ≤30 (tốc độ cao) | -20 ~+200 (phù hợp với fkm-vòng o) | <6 | ||||
|
RC051-G | ≤70 (tiêu chuẩn) | -35 ~+100 (phù hợp với NBR vòng O) | <2 | ≤5 | Dầu thủy lực, nhũ tương, nước, khí, v.v. Dầu thủy lực, nhũ tương, nước, khí, v.v. |
| ≤30 (tốc độ cao) | -20 ~+200 (phù hợp với fkm-vòng o) | <6 | ||||
|
RC2053-B | ≤70 (tiêu chuẩn) | -35 ~+100 (phù hợp với NBR vòng O) | <2 | ≤5 | Dầu thủy lực, nhũ tương, nước, khí, v.v. Dầu thủy lực, nhũ tương, nước, khí, v.v. |
| ≤30 (tốc độ cao) | -20 ~+200 (phù hợp với fkm-vòng o) | <6 | ||||
|
RC2053-G | ≤70 (tiêu chuẩn) | -35 ~+100 (phù hợp với NBR vòng O) | <2 | ≤5 | Dầu thủy lực, nhũ tương, nước, khí, v.v. Dầu thủy lực, nhũ tương, nước, khí, v.v. |
| ≤30 (tốc độ cao) | -20 ~+200 (phù hợp với fkm-vòng o) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (phù hợp với NBR vòng O) | 2 | ≤2,5 | Dầu thủy lực, nhũ tương, nước, khí, v.v. Dầu thủy lực, nhũ tương, nước, khí, v.v. |
| -20 ~+200 (phù hợp với fkm-vòng o) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0,5 | - | Dầu thủy lực, nhũ tương, nước, khí, v.v. |
|
RC2054 | ≤40 | -35 ~+100 (phù hợp với NBR vòng O) | 2 | - | Dầu thủy lực, nhũ tương, nước, khí, v.v. Dầu thủy lực, nhũ tương, nước, khí, v.v. |
| -20 ~+200 (phù hợp với fkm-vòng o) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0,5 | - | Dầu thủy lực, nhũ tương, nước, khí, v.v. |
|
RDI | <36 | -35 ~+100 | <0,5 | - | Dầu thủy lực, nhũ tương, nước, khí, v.v. |
|
RDA | <36 | -35 ~+100 | <0,5 | - | Dầu thủy lực, nhũ tương, nước, khí, v.v. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Dầu, nước, khí, v.v. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Dầu, nước, khí, v.v. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Dầu, nước, khí, v.v. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Dầu, nước, khí, v.v. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Hầu như tất cả các phương tiện truyền thông |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Hầu như tất cả các phương tiện truyền thông |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Dầu thủy lực, nhũ tương, nước, dầu mỡ, v.v. |
