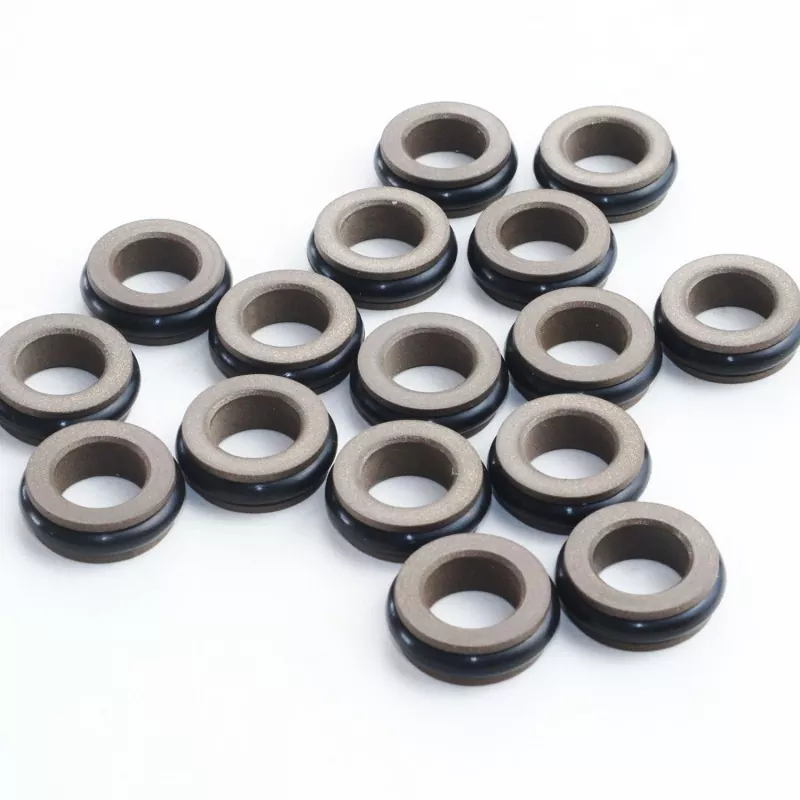

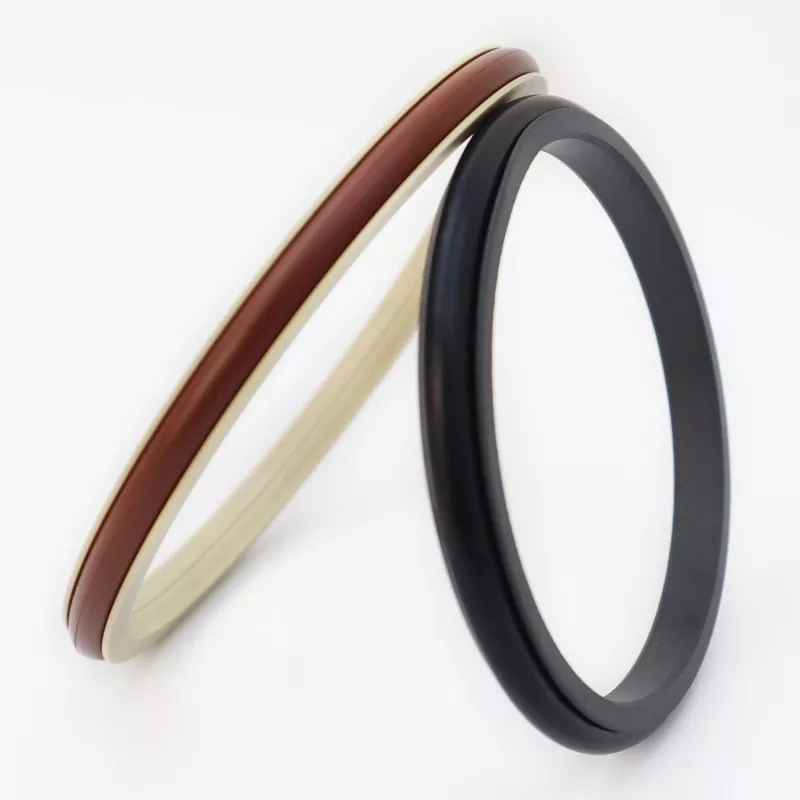

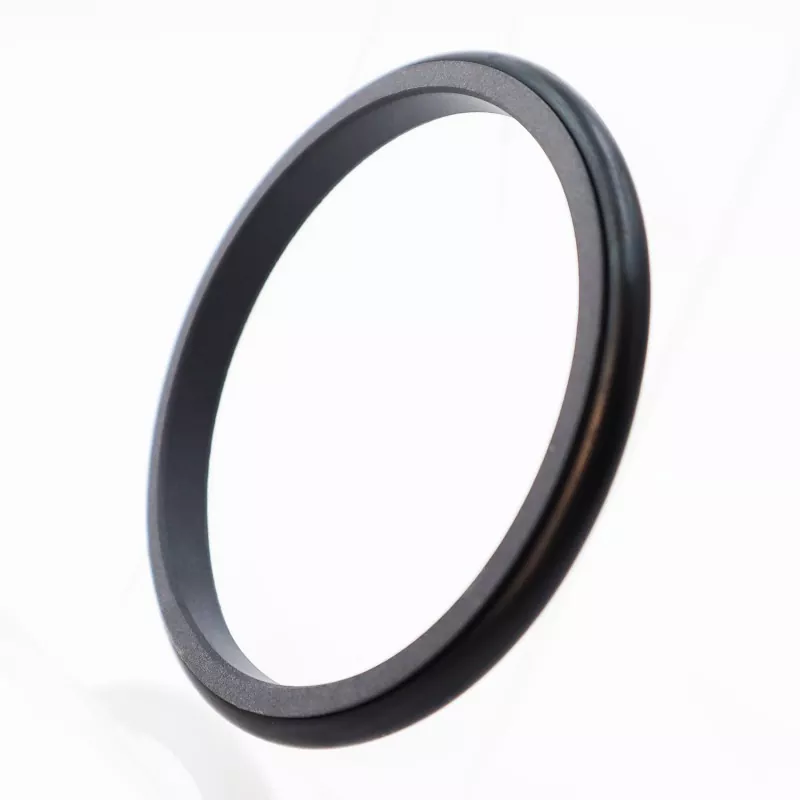

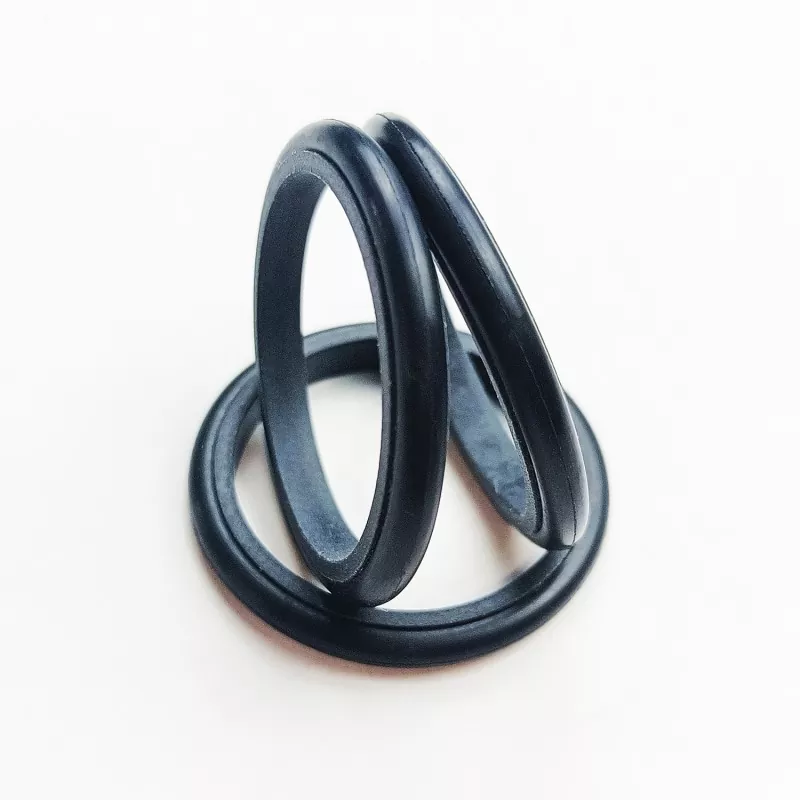

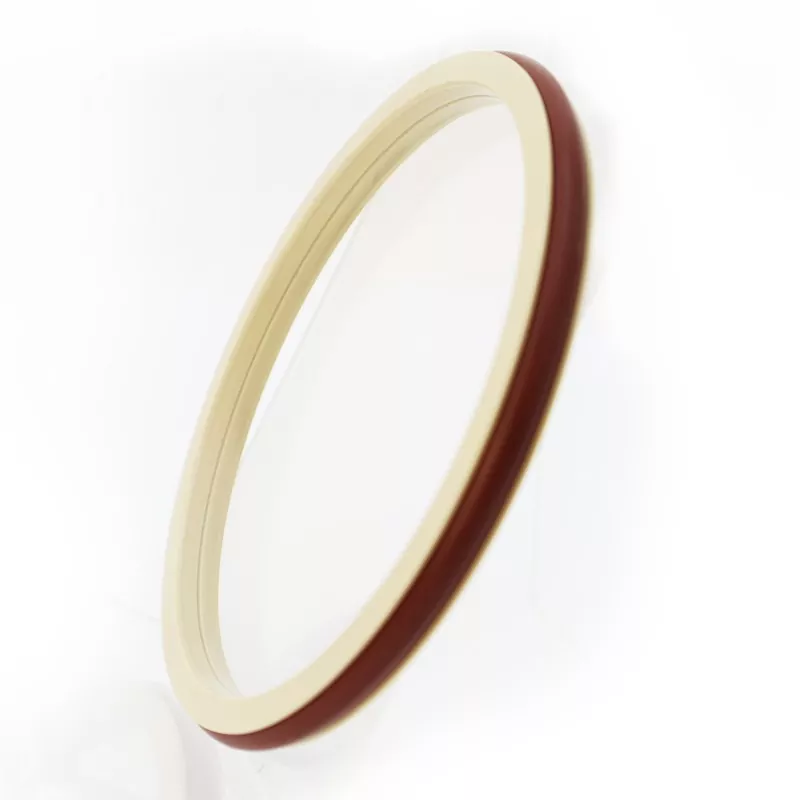

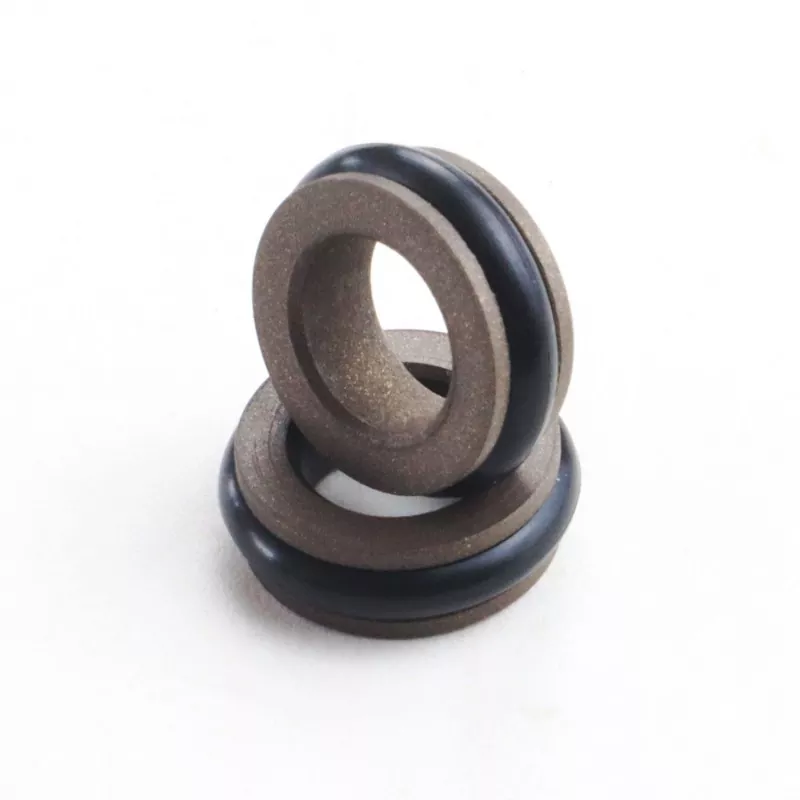

Phốt kết hợp loại C bao gồm một vòng đệm hình chữ C được làm bằng PTFE và vật liệu composite của nó, và một vòng chữ O. Nó phù hợp để bịt kín áp suất hai chiều trong cả chuyển động tịnh tiến thủy lực và khí nén. Nó có sẵn ở dòng RC06 và RC07 (tương thích với vòng chữ O dòng GB1235) tùy thuộc vào vòng chữ O phù hợp. Do thiết kế môi mỏng của vòng đệm nên nó có khả năng bù theo sau tốt, mang lại hiệu suất bịt kín tuyệt vời. Cấu trúc đối xứng của phốt loại C cho phép bịt kín dưới áp suất hai chiều.
1. Thích hợp cho cả ứng dụng thủy lực và khí nén.
2. Hiệu suất bịt kín tuyệt vời cho cả ứng dụng áp suất cao và áp suất thấp.
3. Ma sát thấp, lực cản khởi động thấp, vận hành trơn tru, ma sát động và tĩnh bằng nhau và không bị rão.
4. Tuổi thọ dài; thích hợp cho việc niêm phong bôi trơn không dầu.
5. Thích hợp cho việc niêm phong áp suất hai chiều.
Các giá trị cực trị không nên xảy ra đồng thời.
|
Áp suất (MPa) |
Nhiệt độ (°C) |
Tốc độ (m/s) |
Phương tiện truyền thông |
|
100 |
-35 đến +100 (với vòng chữ O NBR) |
6 |
Dầu thủy lực, chất lỏng chống cháy (HFA/HFB), gas, v.v. |
|
-20 đến +180 (với vòng chữ O FKM) |
1. Vật liệu vòng chữ O phù hợp: Cao su Nitrile Butadiene RO1 (NBR), Cao su huỳnh quang RO2 (FKM), v.v.
2. Vật liệu vòng đệm: Vật liệu tiêu chuẩn PTFE3, các vật liệu tùy chọn khác bao gồm PTFE2, PTFE4 và các vật liệu hiệu suất cao khác.
Đặt hàng mẫu RC06-80x89.9x9.2-PTFE3—R01
Mẫu-Đường kính thanh x Đường kính rãnh x Chiều rộng rãnh PTFE3 - Mã vật liệu PTFE sửa đổi R01 Vật liệu vòng chữ O
Có thể sản xuất các sản phẩm có kích thước bất kỳ được liệt kê trong bảng thông số kỹ thuật.
|

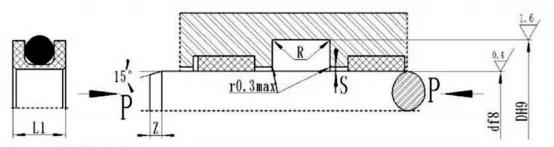

d f8 Tiêu chuẩn RC06 |
d f8 RC06-Q hạng nhẹ |
d f8 RC06-Z hạng nặng |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
＜20MPA |
＜40MPA |
|||||||||
|
-- |
4~17,9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17,9 |
18~39,9 |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17,9 |
d+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630,9 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Ghi chú: 1. Đối với đường kính trục ≤ 70mm, nên sử dụng phốt rãnh mở. Để lắp đặt các vòng đệm rãnh tích hợp (đóng), vui lòng tham khảo hướng dẫn lắp đặt.
2. Đối với áp suất > 40MPa, diện tích gốc Smax của phốt nên sử dụng dung sai vừa khít H8/f8.
Khớp chữ O GB1235 Có thể sản xuất các sản phẩm có kích thước bất kỳ được liệt kê trong bảng thông số kỹ thuật.
|
Phạm vi đường kính trục d f8 |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0,2 |
Chiều cao con dấu L1 |
Các góc tròn Rmax |
Khoảng hở xuyên tâm Smax |
vát mép Zmin |
Đường kính dây vòng chữ O d0 |
|
|
＜20MPA |
＜40MPA |
|||||||
|
5~21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Ví dụ đặt hàng RC07—80*90.4*9.8-PTFE3-R01
