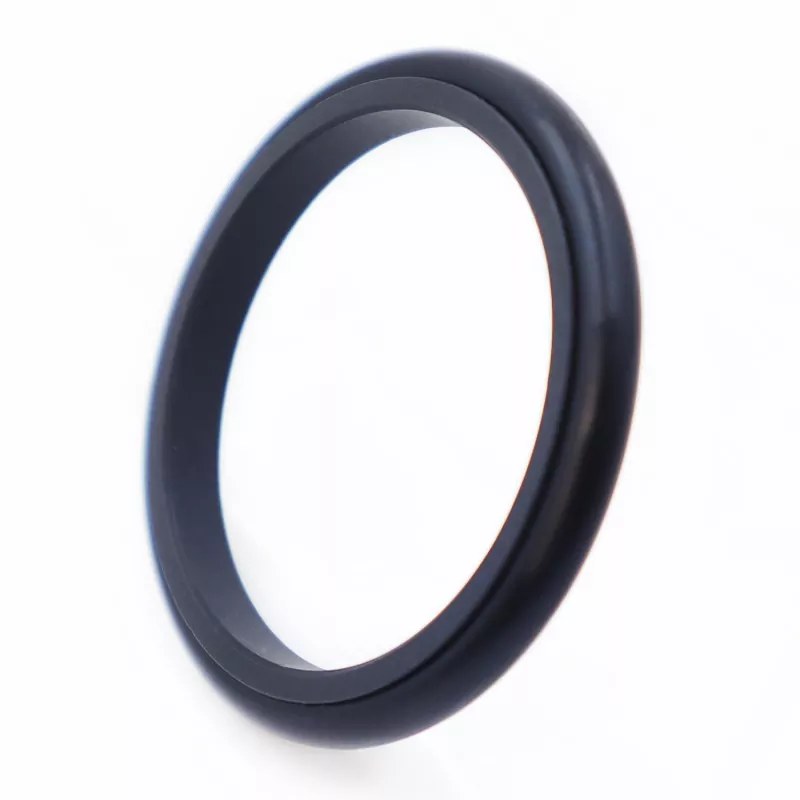

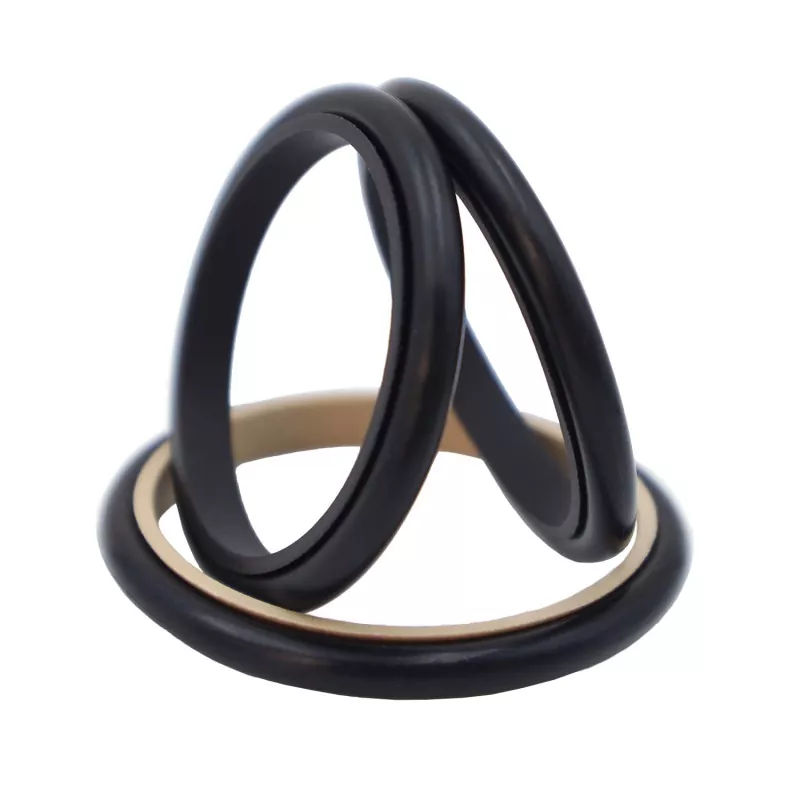

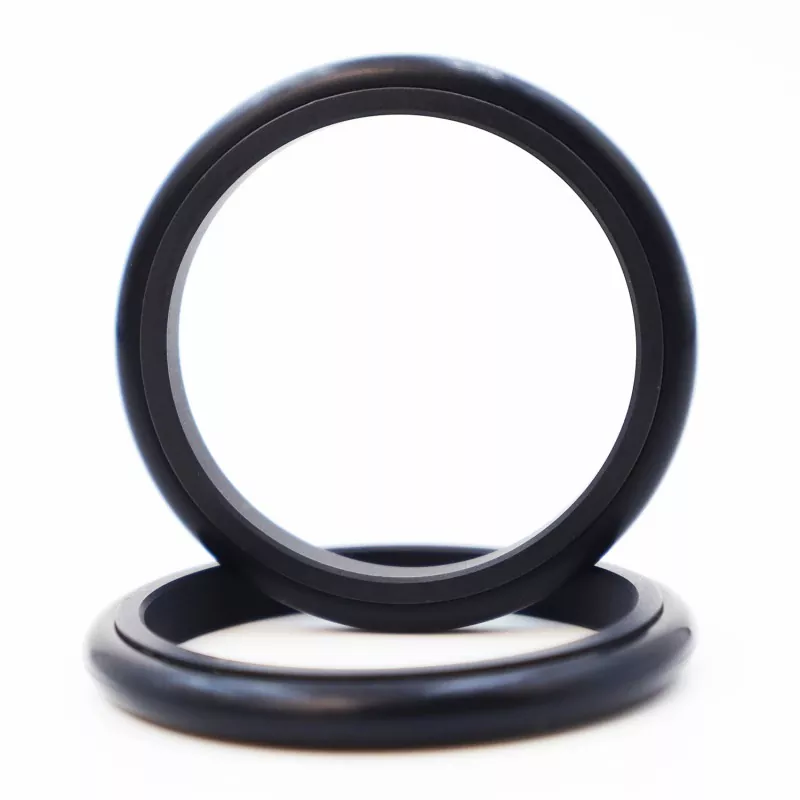

Con dấu kết hợp nắp

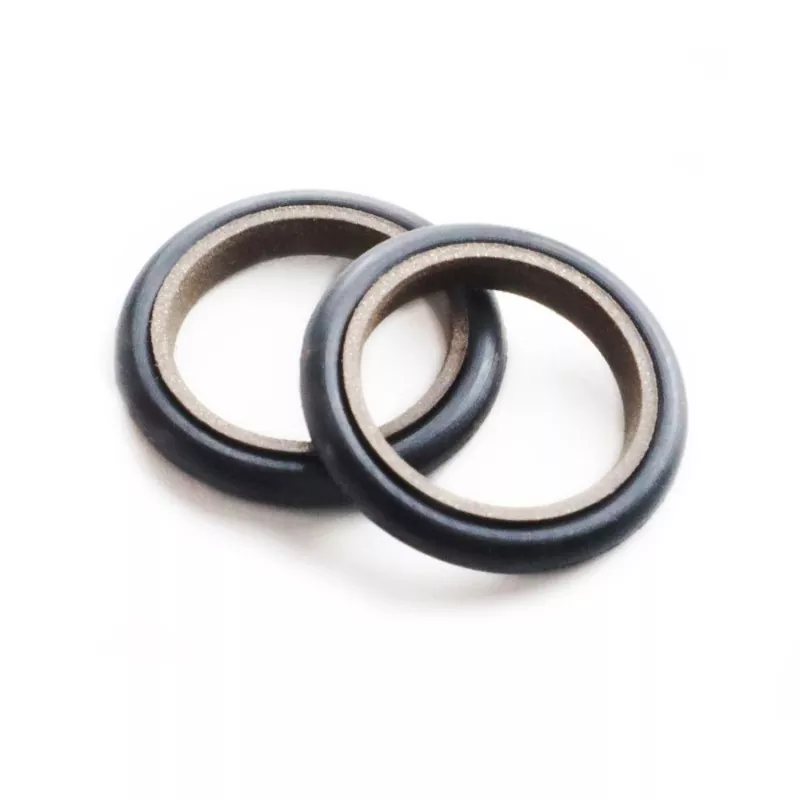

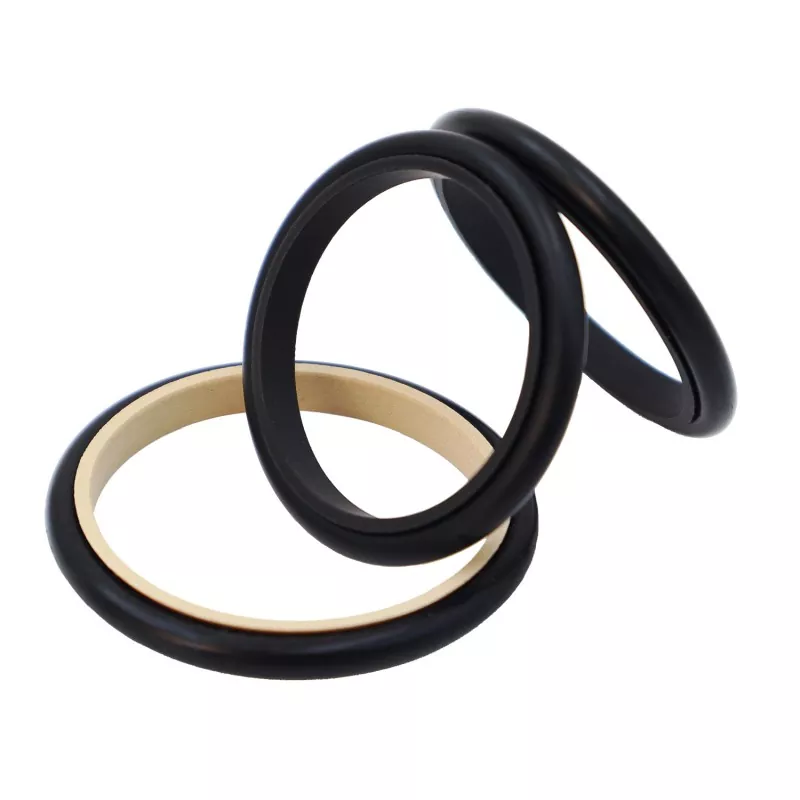

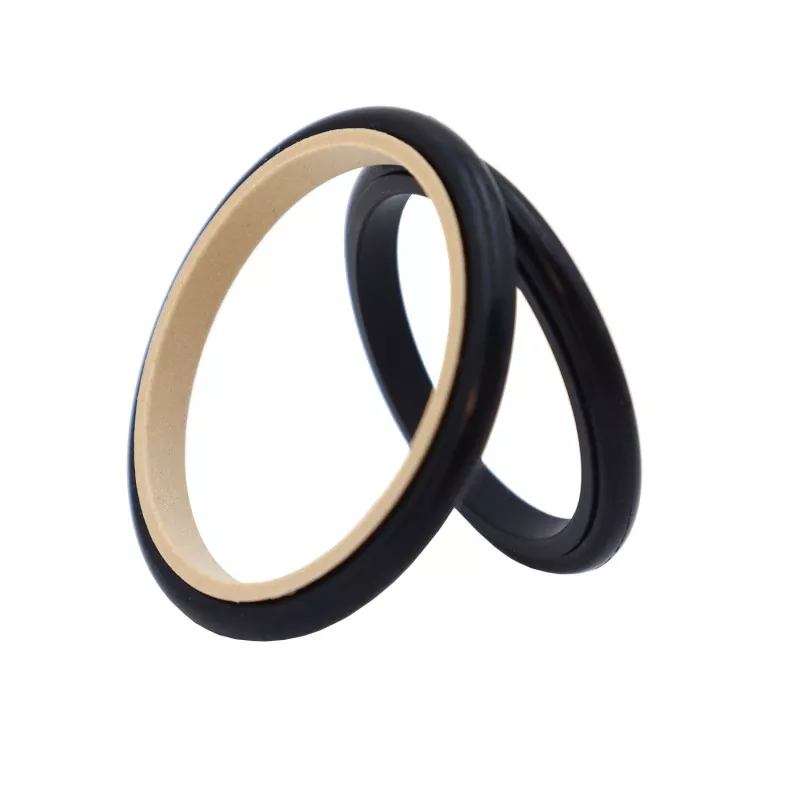

Phớt kết hợp nắp bao gồm một vòng đệm hình nắp PTFE và một vòng chữ O bằng cao su, được thiết kế để bịt kín áp suất hai chiều trong các ứng dụng chuyển động tịnh tiến bằng thủy lực và khí nén. Vòng chữ O cung cấp lực hướng tâm và bù đắp độ mòn trên vòng đệm; vòng đệm có thiết kế môi mỏng mang lại khả năng bù tiếp theo tuyệt vời, mang lại hiệu suất bịt kín vượt trội. Nó tương thích với các rãnh vòng chữ O GB1235 tiêu chuẩn. Đối với đường kính thanh nhỏ hơn 30 mm, nên sử dụng thiết kế rãnh kiểu chia đôi (mở).

Con dấu này phù hợp cho cả điều kiện vận hành thủy lực và khí nén và hỗ trợ niêm phong áp suất hai chiều. Nó mang lại những ưu điểm như ma sát thấp, khả năng chống đứt gãy tối thiểu, vận hành trơn tru mà không bị trượt, phù hợp với việc bôi trơn không dầu và tuổi thọ dài. Nó đòi hỏi không gian lắp đặt tối thiểu và cho phép tháo gỡ và bảo trì dễ dàng.

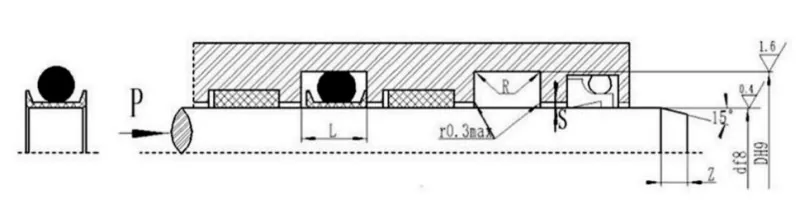

Lưu ý lựa chọn: Đối với các ứng dụng có đường kính thanh từ 30 mm trở xuống, nên sử dụng rãnh loại tách (mở) để lắp đặt.

Tính năng sản phẩm

1. Thích hợp cho cả ứng dụng thủy lực và khí nén; hỗ trợ niêm phong áp suất hai chiều.

2. Ma sát thấp, lực cản đứt tối thiểu và chuyển động trơn tru; ma sát động và ma sát tĩnh bằng nhau; không dính trượt.

3. Tuổi thọ dài; thích hợp cho các ứng dụng bôi trơn không dầu.

4. Thiết kế nhỏ gọn; dễ dàng cài đặt và bảo trì.

Điều kiện hoạt động áp dụng

Giá trị giới hạn không nên xảy ra đồng thời.

Lựa chọn vật liệu

1. Chất liệu làm vòng chữ O đi kèm bao gồm: Cao su Nitrile R01 (NBR), Cao su Fluororubber R02 (FKM), v.v.

2. Vật liệu vòng đệm: Vật liệu tiêu chuẩn PTFE3; các vật liệu thay thế bao gồm PTFE1, PTFE2 và PTFE4.

Ví dụ đặt hàng

Mẫu đặt hàng: RC13—80-PTFE3—R01 hoặc SPNC-80-PTFE3—R01

RC13/SPNC - Model 80 - Đường kính trục dPTFE3 - Mã vật liệu PTFE R01 - Mã vật liệu vòng chữ O

Bảng thông số kỹ thuật

Sản phẩm có thể được sản xuất với mọi kích thước được liệt kê trong bảng thông số kỹ thuật.
