Dấu bước

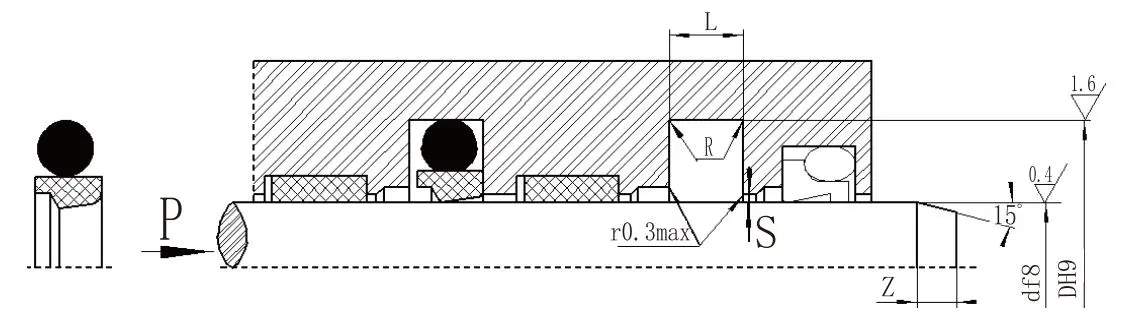

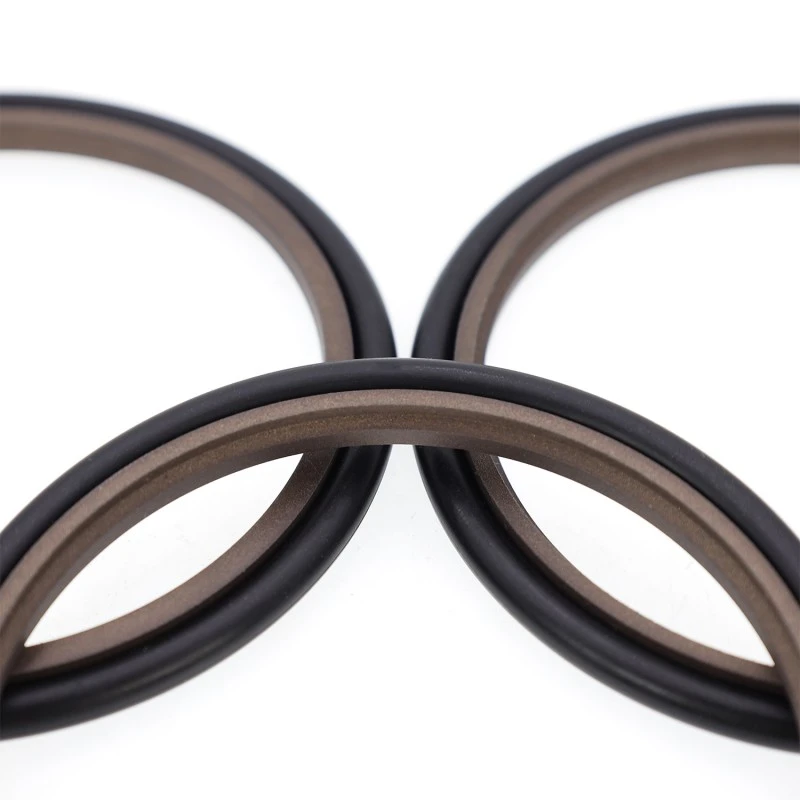

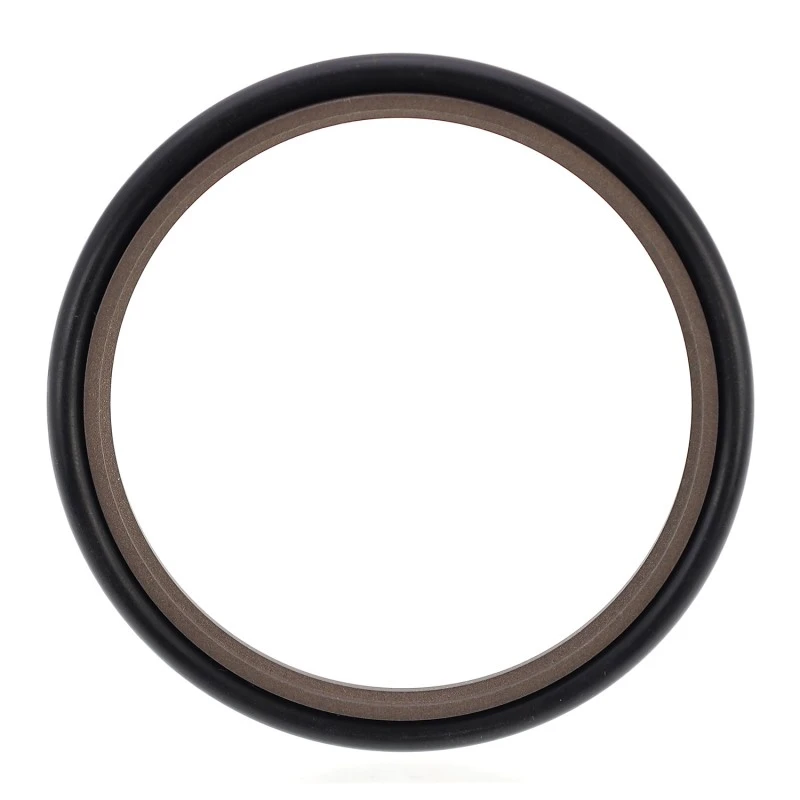

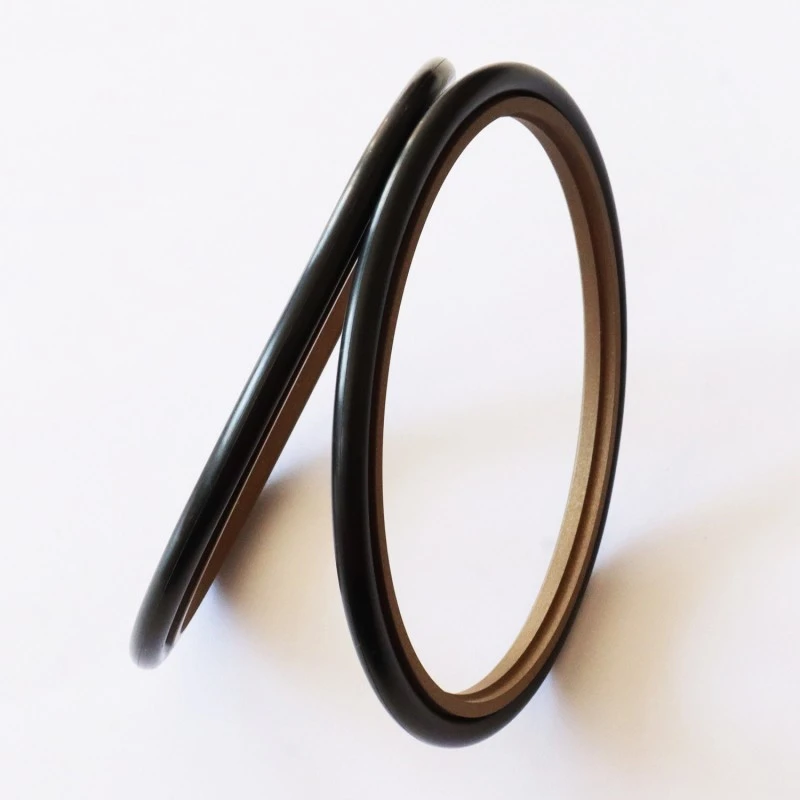

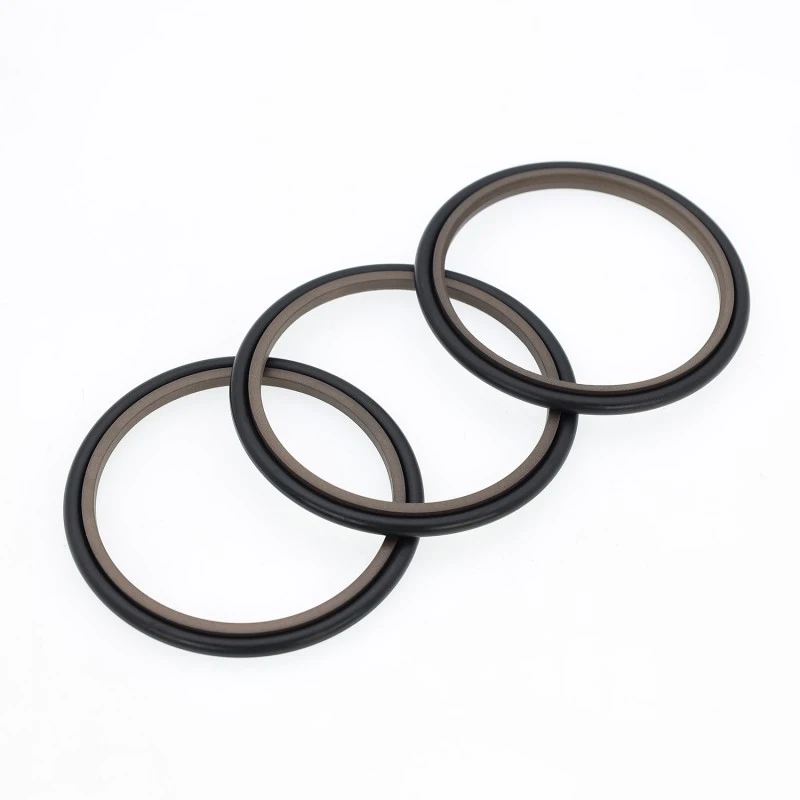

Step Seal bao gồm một vòng đệm dạng bậc chứa đầy PTFE và một vòng chữ O, thích hợp cho việc bịt kín áp suất một chiều trong các ứng dụng thủy lực chuyển động qua lại. Vòng chữ O cung cấp lực hướng tâm và bù cho độ mòn của vòng đệm. Nó thường được sử dụng kết hợp với vòng dẫn hướng. Đối với đường kính que nhỏ hơn 30 mm, nên sử dụng thiết kế rãnh chia (mở).

Đặc trưng:

1. Ma sát thấp, lực cản khởi động thấp, chuyển động trơn tru, ma sát động và tĩnh bằng nhau và không bị rão;

2. Ổn định áp suất cao dưới áp suất và điều kiện khắc nghiệt;

3. Tuổi thọ dài, thích hợp cho phớt bôi trơn không dầu;

4. Thích hợp để bịt kín các phương tiện có độ nhớt thấp như nước;

Điều kiện hoạt động áp dụng (Giá trị cực đại không nên xuất hiện đồng thời)

Lựa chọn vật liệu

1. Vật liệu vòng chữ O có sẵn: Cao su Nitrile-butadien R01 (NBR), Cao su huỳnh quang RO2 (FKM), v.v.

2. Vật liệu vòng đệm: PTFE2, PTFE3, PTFE4, PU, ​​v.v.

Ví dụ đặt hàng

Đặt hàng mẫu: RC11-40x55.1x6.3-PTFE3-R01

Đặt hàng Model: RC11-B-40x55.1x6.3-PTFE3-RO2 Model: Đường kính thanh x Đường kính rãnh x Chiều rộng rãnh PTFE3 (PTFE sửa đổi) Mã vật liệu: R01, R02 - Mã vật liệu vòng chữ O
