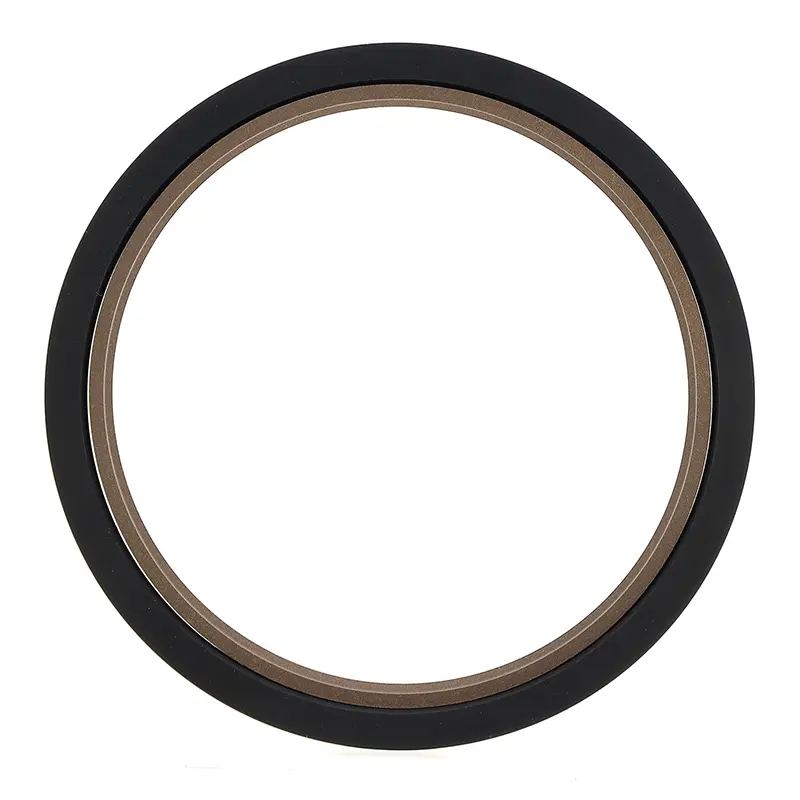

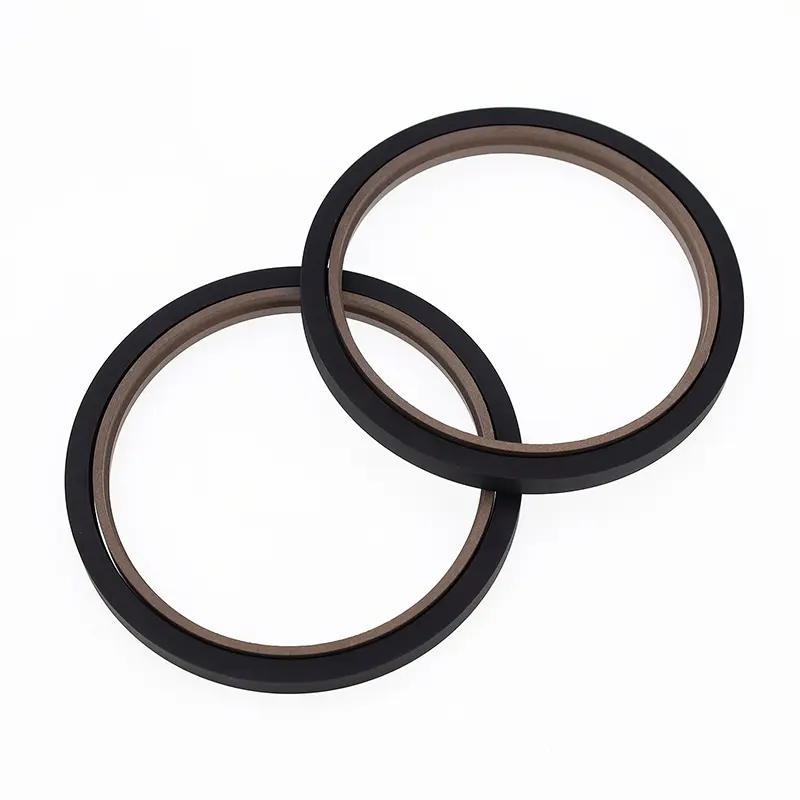

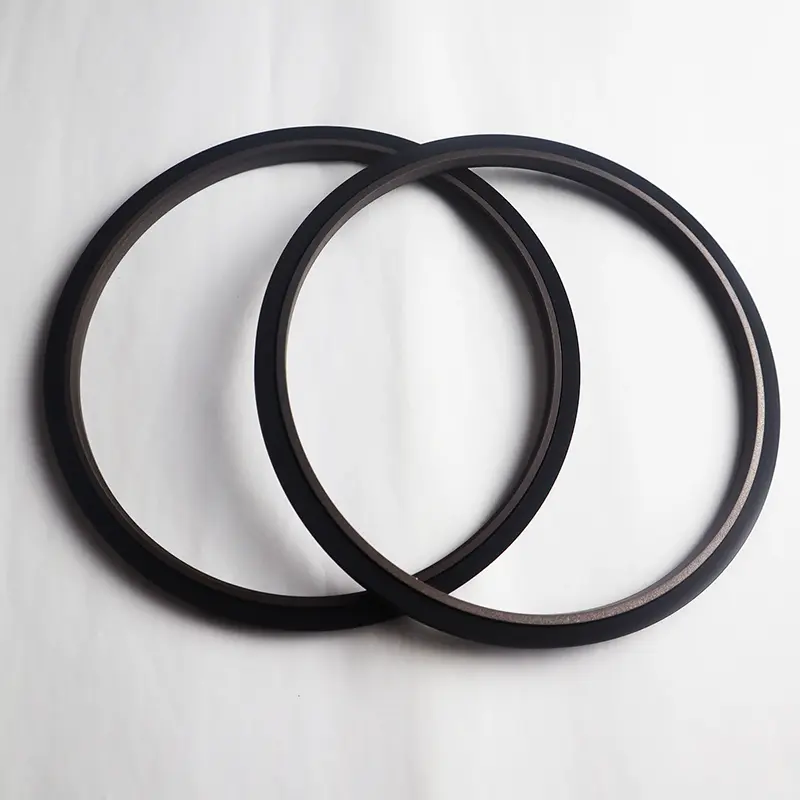

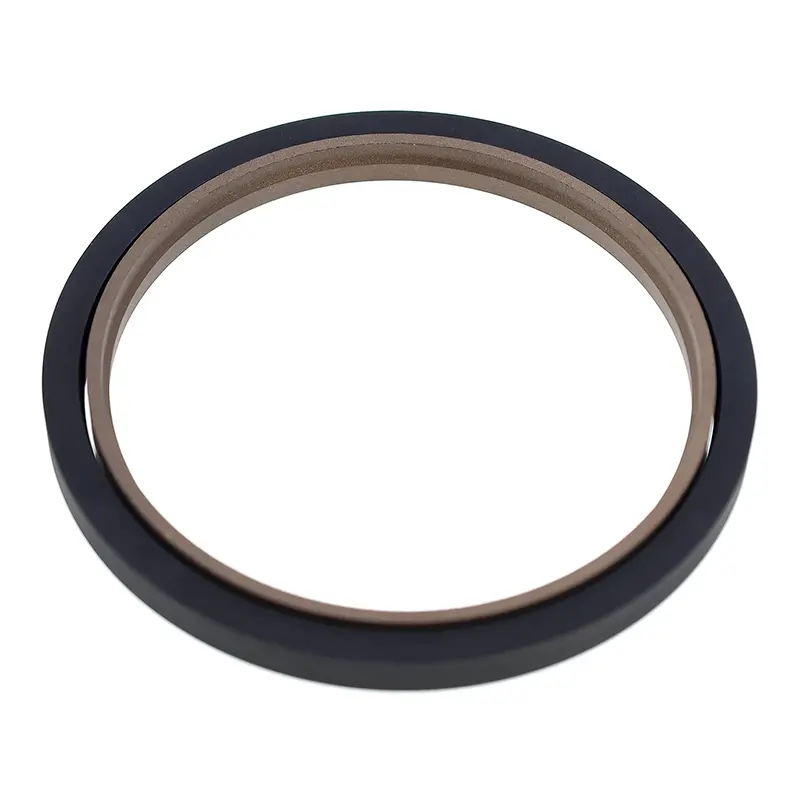

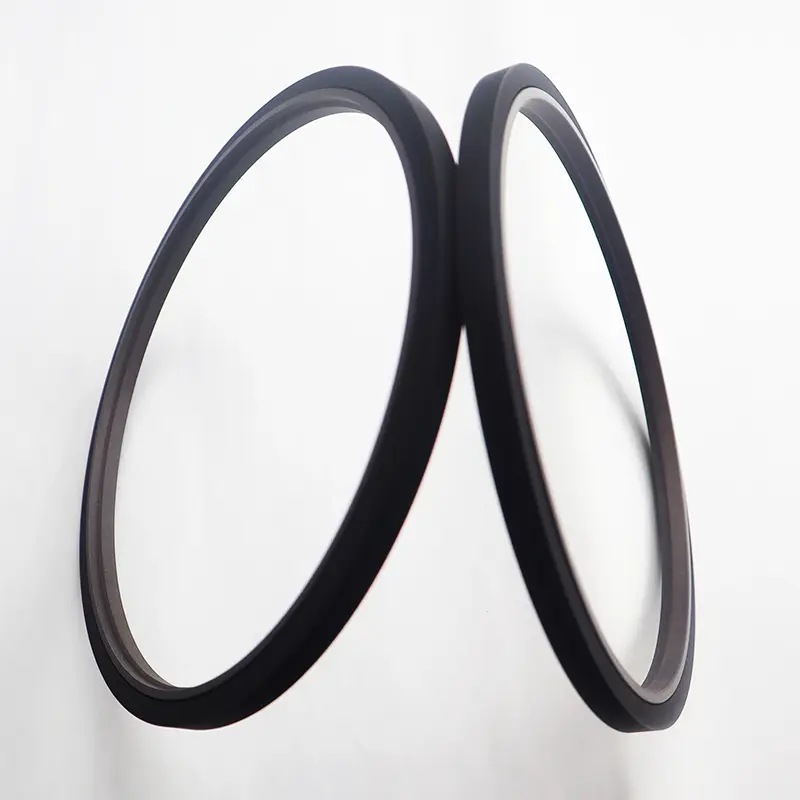

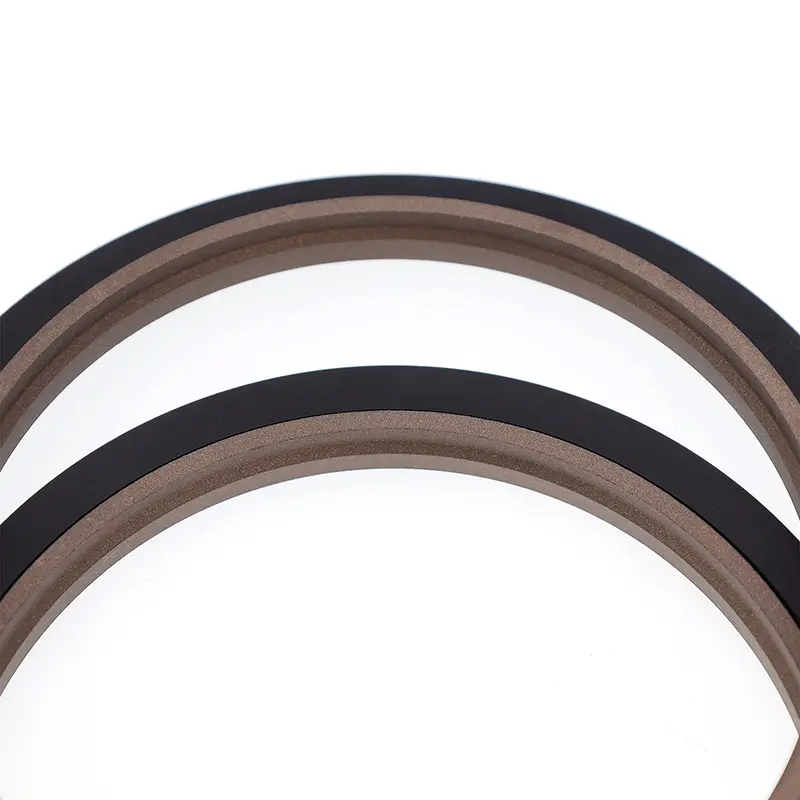

Con dấu bước nặng

Vòng đệm dạng bước cần piston công suất lớn (Phớt bước) bao gồm một vòng đệm dạng bậc chứa đầy PTFE và một vòng cao su hình chữ nhật. Chúng thích hợp cho việc bịt kín áp suất một chiều trong các ứng dụng thủy lực chuyển động qua lại. Vòng hình chữ nhật cung cấp lực hướng tâm và bù đắp cho độ mòn của vòng đệm. Chúng thường được sử dụng kết hợp với vòng dẫn hướng. Nên sử dụng rãnh chia (mở) cho đường kính thanh nhỏ hơn 30 mm. Chúng thường được sử dụng trong các thiết bị thủy lực hạng nặng.

Đặc trưng:

1. Ma sát thấp, lực cản khởi động thấp, chuyển động trơn tru, ma sát động và tĩnh bằng nhau và không bị rão;

2. Ổn định áp suất cao dưới áp suất và điều kiện khắc nghiệt;

3. Tuổi thọ dài, thích hợp cho phớt không dầu;

4. Thích hợp để bịt kín các phương tiện có độ nhớt thấp như nước.

Điều kiện hoạt động áp dụng (Giá trị cực đại không nên xuất hiện đồng thời)

Lựa chọn vật liệu

1. Các vật liệu vòng hình chữ nhật có sẵn: cao su nitrile R01 (NBR), cao su fluororubber R02 (FKM), v.v.

2. Vật liệu vòng đệm: PTFE2, PTFE3, PTFE4, PU, ​​v.v. (Xem Mô tả Vật liệu).

Ví dụ đặt hàng

Đặt hàng Model: RC12 - 40 x 55 x 7,5 mm - PTFE3 - Model RO1 - Đường kính thanh x Đường kính rãnh x Chiều rộng rãnh; PTFE3 - Mã vật liệu PTFE được sửa đổi; R01 - Mã vật liệu nhẫn hình chữ nhật
