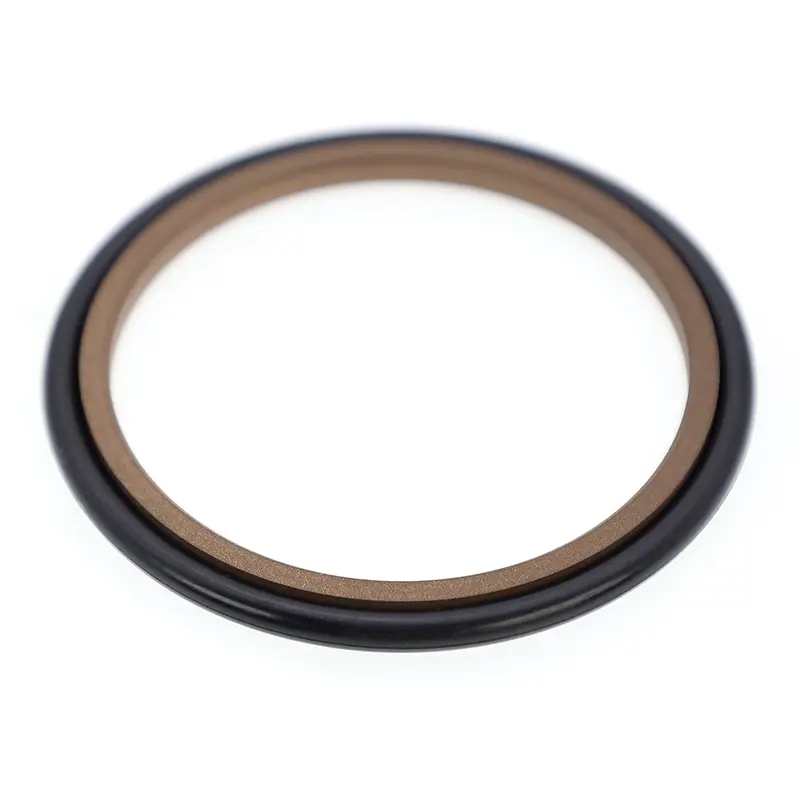

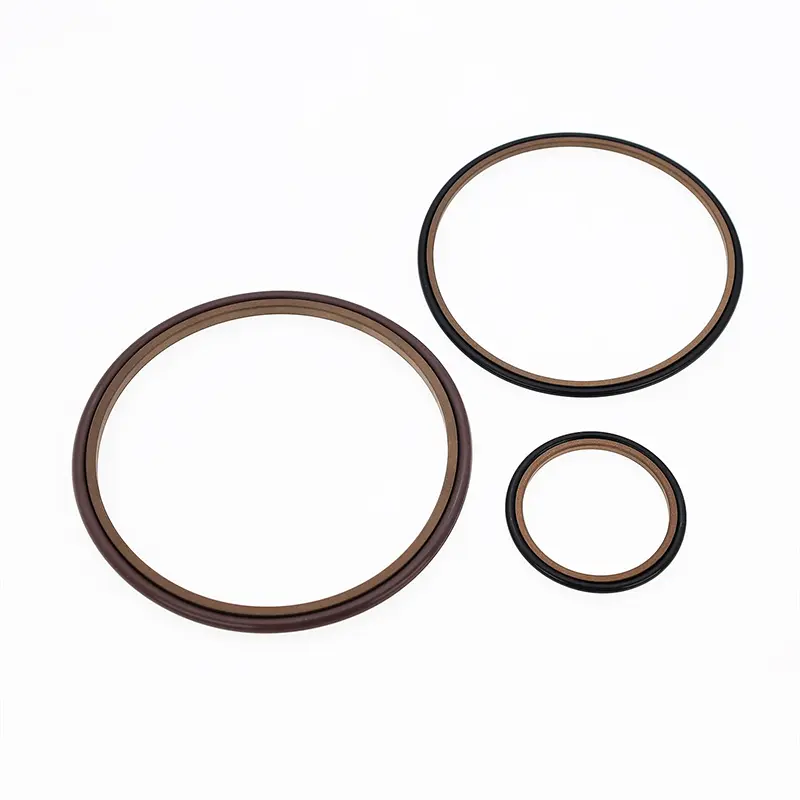

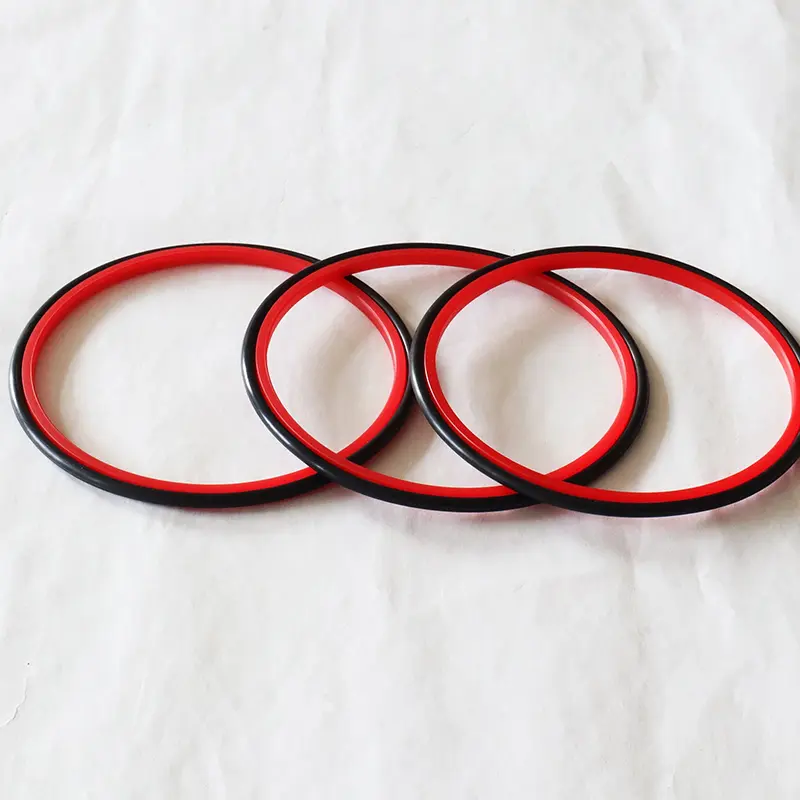

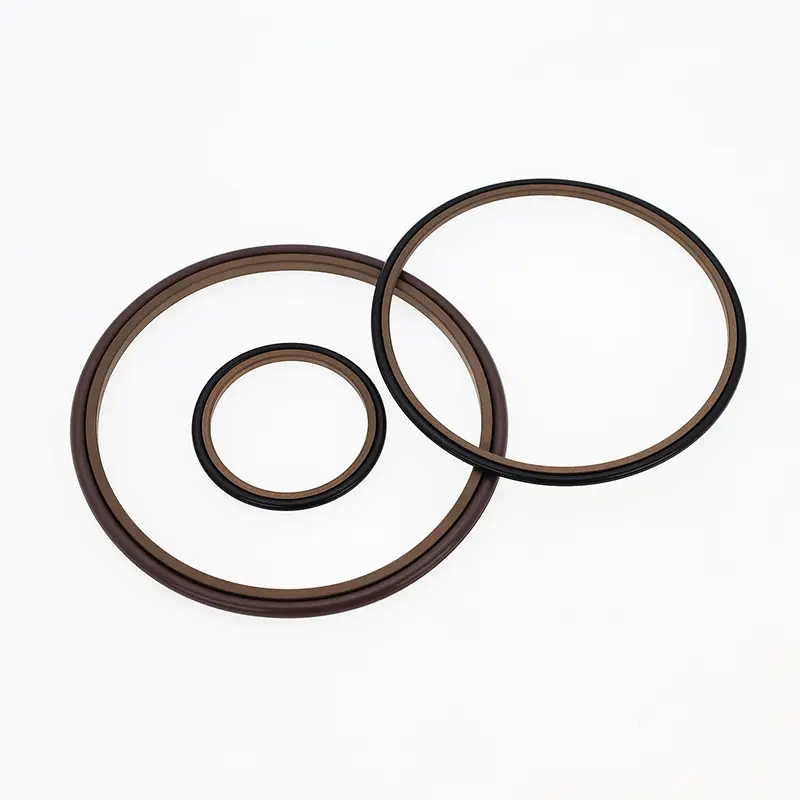

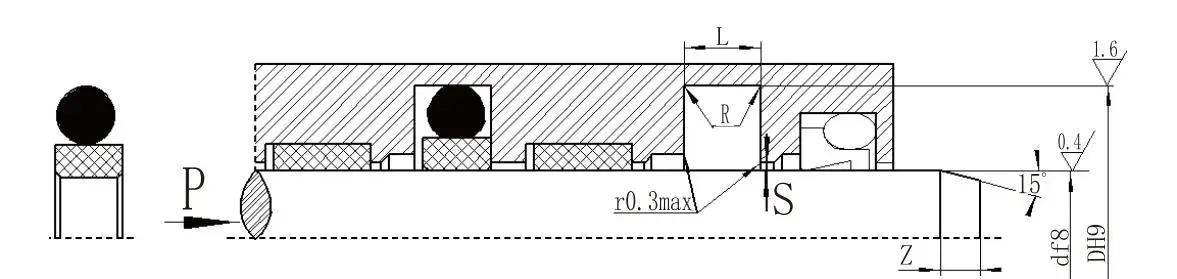

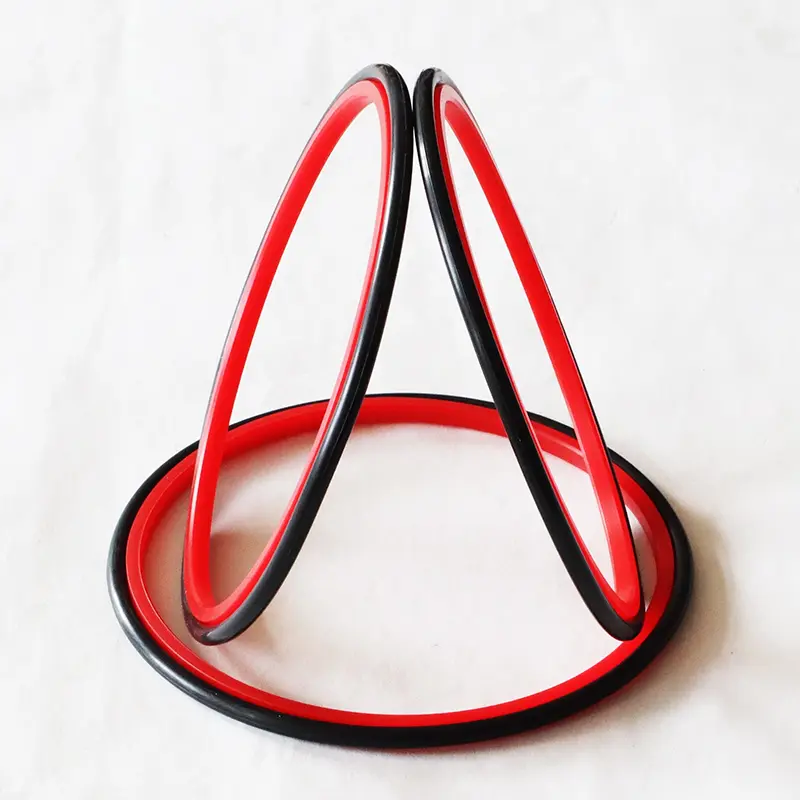

Vòng Glyd dành cho trục bao gồm vòng đệm hình chữ nhật chứa đầy PTFE và vòng đệm chữ O, thích hợp để bịt kín áp suất hai chiều trong các ứng dụng thủy lực chuyển động tịnh tiến. Vòng chữ O cung cấp lực hướng tâm và bù cho độ mòn của vòng đệm. Chúng thường được sử dụng kết hợp với vòng dẫn hướng. Nên sử dụng rãnh chia (mở) cho đường kính thanh nhỏ hơn 30 mm.
Đặc trưng:
1. Ma sát thấp, lực cản khởi động thấp, chuyển động trơn tru, ma sát động và tĩnh bằng nhau và không bị rão;
2. Áp suất ổn định cao dưới áp suất và điều kiện khắc nghiệt;
3. Tuổi thọ cao, thích hợp cho việc niêm phong không dầu;
4. Thích hợp để bịt kín các phương tiện có độ nhớt thấp như nước;
Điều kiện làm việc áp dụng (giá trị giới hạn không được xuất hiện cùng lúc)
|
Áp suất Mpa |
Nhiệt độ oC |
Tốc độ m/s |
Trung bình |
|
60 |
-35~+100 (khớp với NBR vòng chữ O) |
6 |
Dầu thủy lực gốc khoáng, chất lỏng chống cháy (HFA/HFB), nước, v.v. |
|
-20~+200 (phù hợp với FKM vòng chữ O) |
Lựa chọn vật liệu
1. Vật liệu vòng chữ O có sẵn: Cao su Nitrile-butadien R01 (NBR), Cao su huỳnh quang RO2 (FKM), v.v.
2. Vật liệu vòng đệm: PTFE2, PTFE3, PTFE4, PU, v.v.
Ví dụ đặt hàng
Đặt hàng mẫu: RC11-40x55.1x6.3-PTFE3-R01
Đặt hàng Model: RC11-B-40x55.1x6.3-PTFE3-RO2 Model: Đường kính thanh x Đường kính rãnh x Chiều rộng rãnh PTFE3 (PTFE sửa đổi) Mã vật liệu: R01, R02 - Mã vật liệu vòng chữ O
