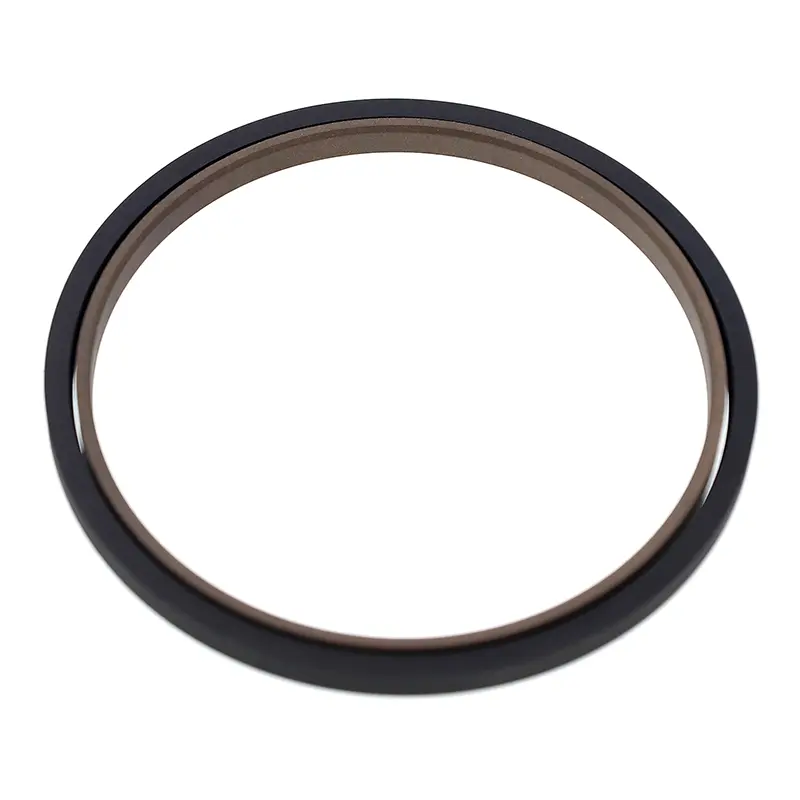

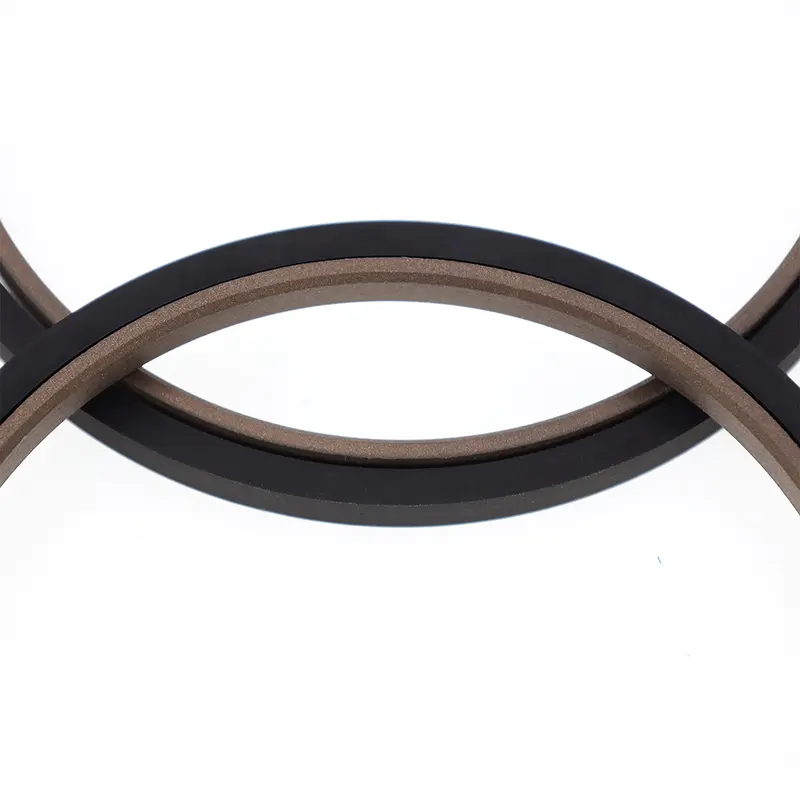

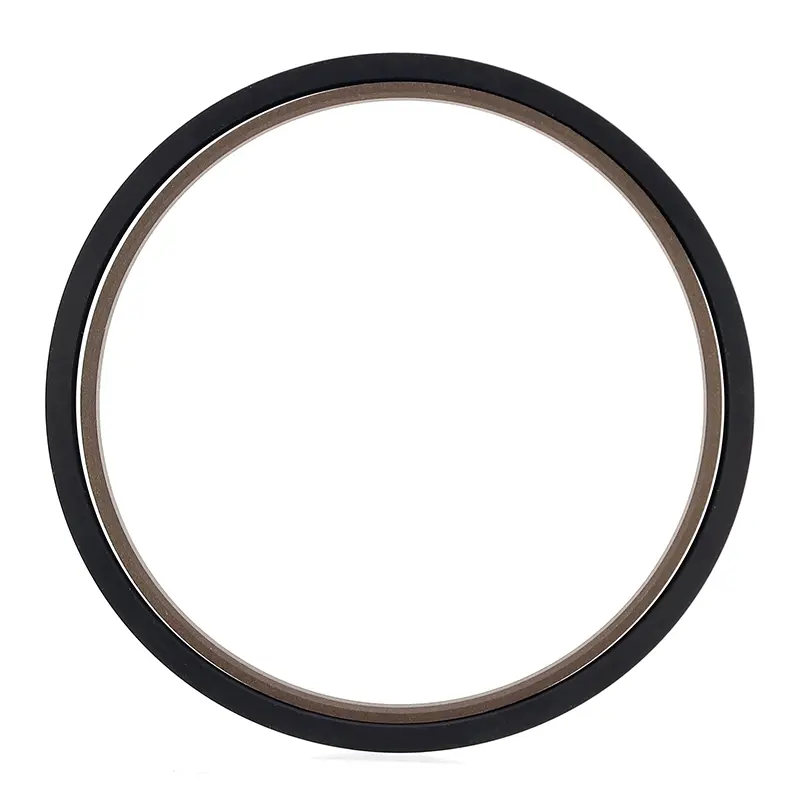

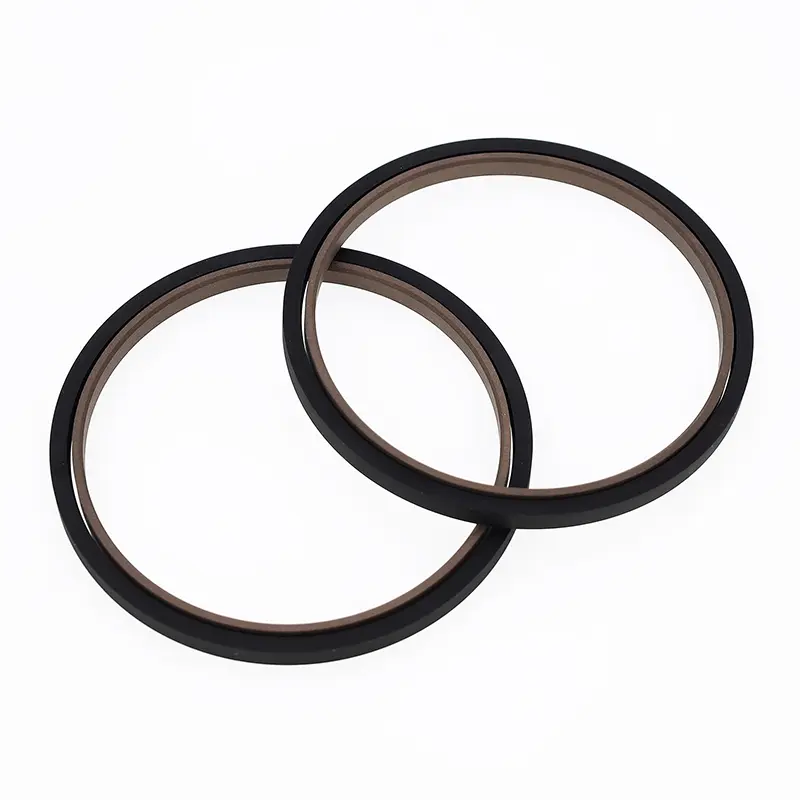

Phốt kết hợp hình chữ nhật dành cho cần piston bao gồm một vòng đệm kín hình chữ nhật chứa đầy PTFE và một vòng cao su hình chữ nhật. Nó phù hợp để bịt kín áp suất hai chiều trong các ứng dụng thủy lực và khí nén chuyển động qua lại. Vòng hình chữ nhật cung cấp lực hướng tâm và bù đắp cho độ mòn của vòng đệm. Đối với đường kính que nhỏ hơn 30 mm, nên sử dụng thiết kế rãnh chia (mở).
Đặc trưng:
1. Ma sát thấp, lực cản khởi động thấp, chuyển động trơn tru, ma sát động và tĩnh bằng nhau và không bị rão;
2. Phốt đa năng cho các ứng dụng thủy lực và khí nén, thích hợp cho việc bịt kín áp suất hai chiều;
3. Tuổi thọ dài, thích hợp cho việc bôi trơn không dầu;
4. Thiết kế nhỏ gọn dễ lắp đặt và bảo trì.
Điều kiện hoạt động áp dụng (Giá trị cực đại không nên xuất hiện đồng thời)
|
Áp suất Mpa |
Nhiệt độ oC |
Tốc độ m/s |
Trung bình |
Khoảng cách đùn Stối đa |
|
40 |
-35~+100 (phù hợp với vòng NBR hình chữ nhật) |
44 |
Dầu thủy lực gốc khoáng, chất lỏng chống cháy (HFA/HFB), nước, khí đốt, v.v. |
0,4 (＜ 25MPA) |
|
-20~+200 (phù hợp với vòng hình chữ nhật FKM) |
0,2 (＜40MPA) |
Lựa chọn vật liệu
1. Các vật liệu hình chữ nhật có sẵn: cao su nitrile R01 (NBR), cao su fluororubber RO2 (FKM), v.v.
2. Vật liệu vòng đệm: PTFE2, PTFE3, PTFE4 (xem mô tả vật liệu).
Ví dụ đặt hàng

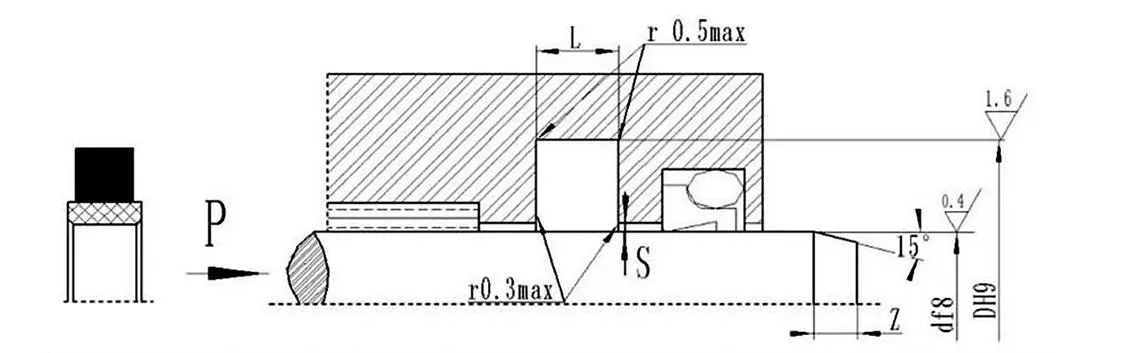

Đặt hàng mẫu SPN-d*DL-PTFE3-R01: Đường kính thanh*Đường kính đáy rãnh*Chiều rộng rãnh
SPN Model PTFE3 - Mã vật liệu PTFE sửa đổi R01 - Mã vật liệu vòng hình chữ nhật
