Con dấu Chevron

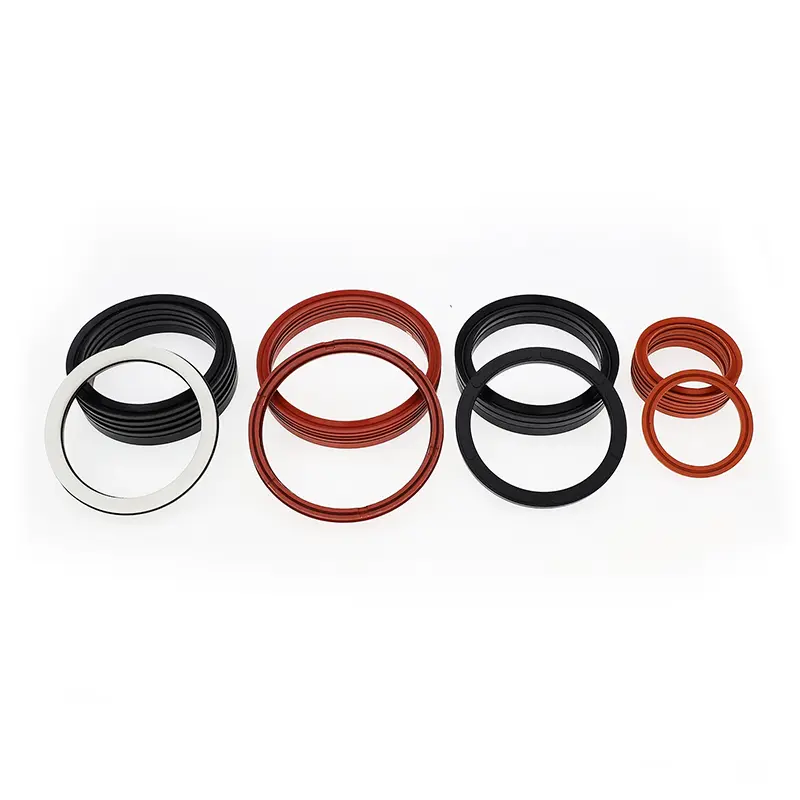

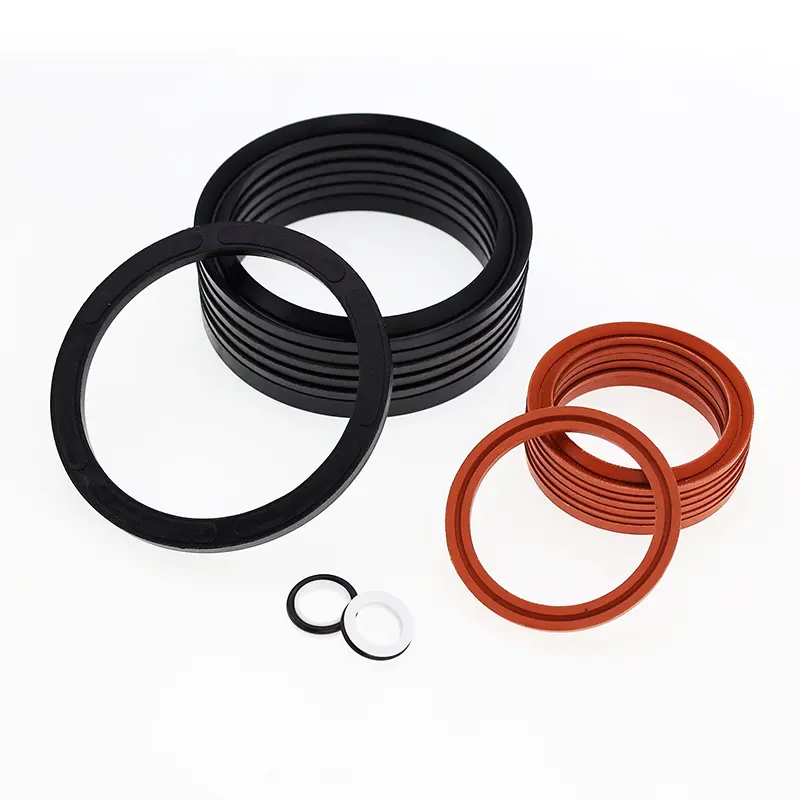

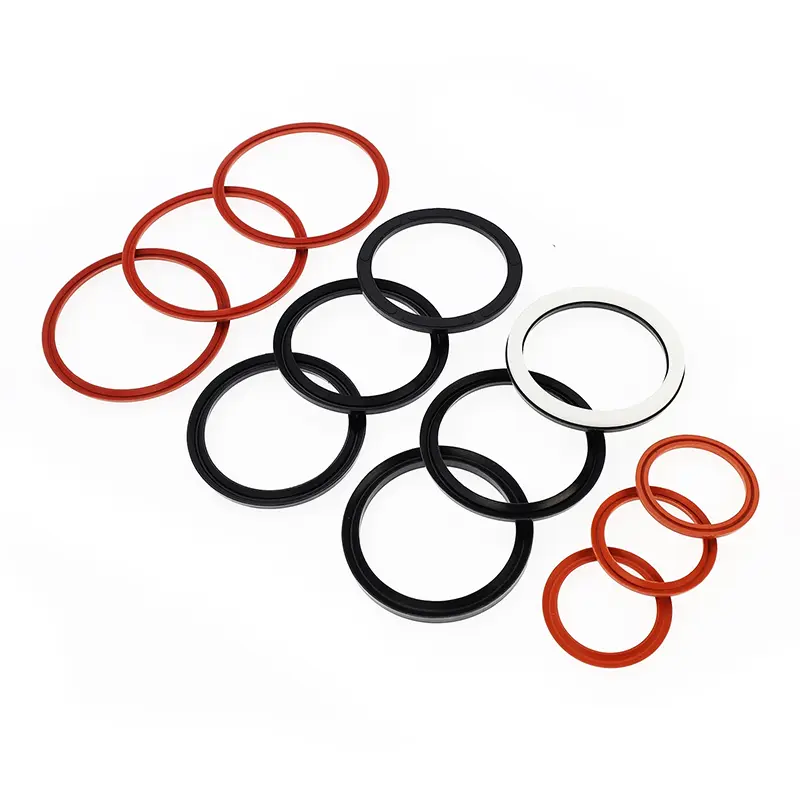

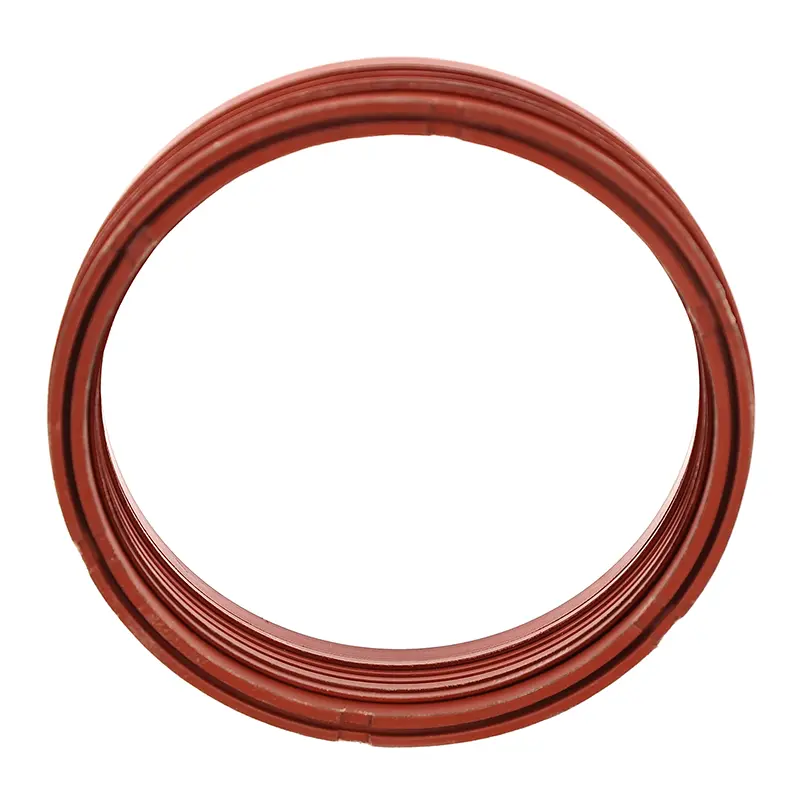

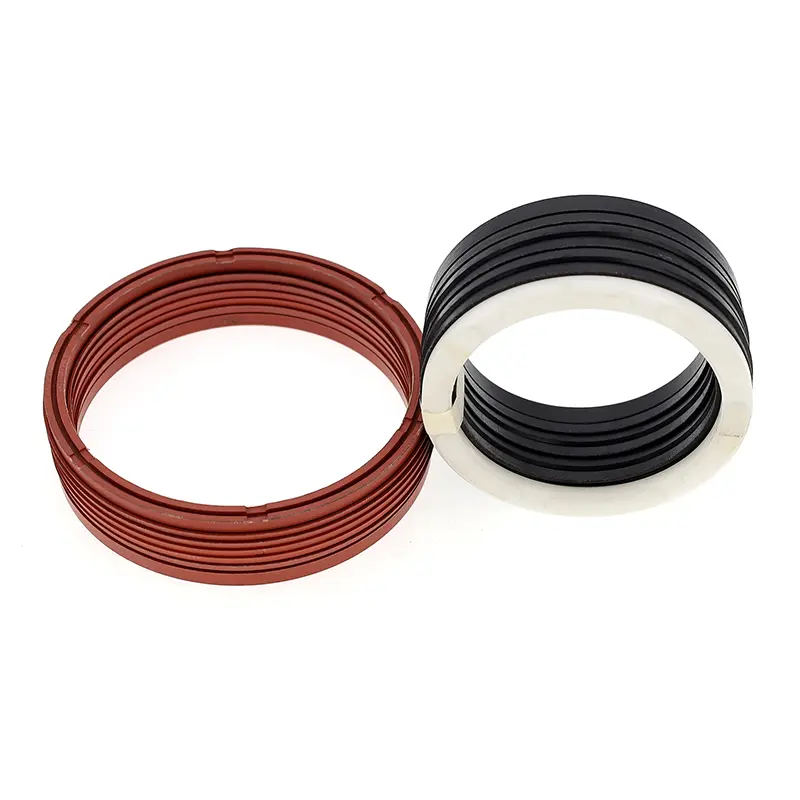

Phớt tổ hợp hình chữ V dành cho thanh piston bao gồm một bộ (ít nhất ba) vòng đệm hình chữ V, vòng nén và vòng đỡ. Nó phù hợp để bịt kín áp suất một chiều trong các ứng dụng thủy lực chuyển động qua lại. Phải bôi mỡ tương thích với vật liệu bịt kín trong quá trình lắp đặt. Nó không thể được lắp đặt trong một rãnh nguyên khối (đóng).

Đặc trưng:

1. Có sẵn nhiều loại vật liệu, cho phép điều chỉnh tối ưu để phù hợp với nhiều ứng dụng khác nhau.

2. Thích hợp để sử dụng trong điều kiện hoạt động khắc nghiệt, thích ứng với hầu hết mọi phương tiện và điều kiện khắt khe.

3. Tuổi thọ dài, thích hợp cho phớt bôi trơn không dầu (có lựa chọn vật liệu phù hợp).

4. Có thể đạt được hiệu suất bịt kín và ma sát có thể điều chỉnh bằng cách điều chỉnh miếng đệm và kích thước trục có thể được điều chỉnh bằng cách thêm hoặc tháo các vòng đệm hình chữ V.

5. Hiệu quả ngay cả với chất lượng bề mặt bịt kín kém.

Điều kiện hoạt động áp dụng (Giá trị cực đại không nên xuất hiện đồng thời)

Nguyên vật liệu

1. Vật liệu vòng áp suất: PTFE, Vải cao su Nitrile-Butadiene (NBR), Vải cao su Fluororubber-Butadiene, Nylon, Polyoxymethylene

2. Chất liệu vòng chữ V: PTFE, Vải cao su Nitrile-Butadiene (NBR), Cao su Fluororubber, Vải cao su Fluororubber-Butadiene, Polyurethane

3. Vật liệu vòng đỡ: Vải cao su Nitrile-Butadiene, Vải cao su Fluororubber-Butadiene, Nylon, Polyoxymethylene, PTFE

Ví dụ đặt hàng

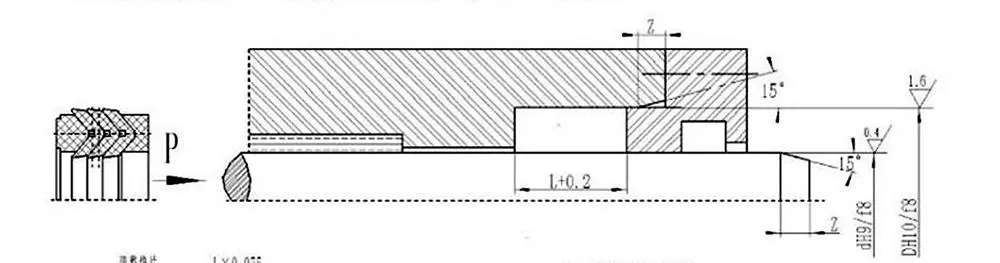

Quy định vát lắp đặt

Phớt hình chữ V có thể được điều chỉnh theo kích thước trục bằng cách điều chỉnh miếng đệm để đạt được độ kín và ma sát tối ưu. Độ mòn ban đầu sau khi vận hành lâu dài có thể tăng lên bằng cách điều chỉnh kích thước trục. Thiết kế được khuyến nghị cho kích thước trục của khoang làm kín có thể điều chỉnh được là 1,025L, với phạm vi điều chỉnh là 7,5%L.
