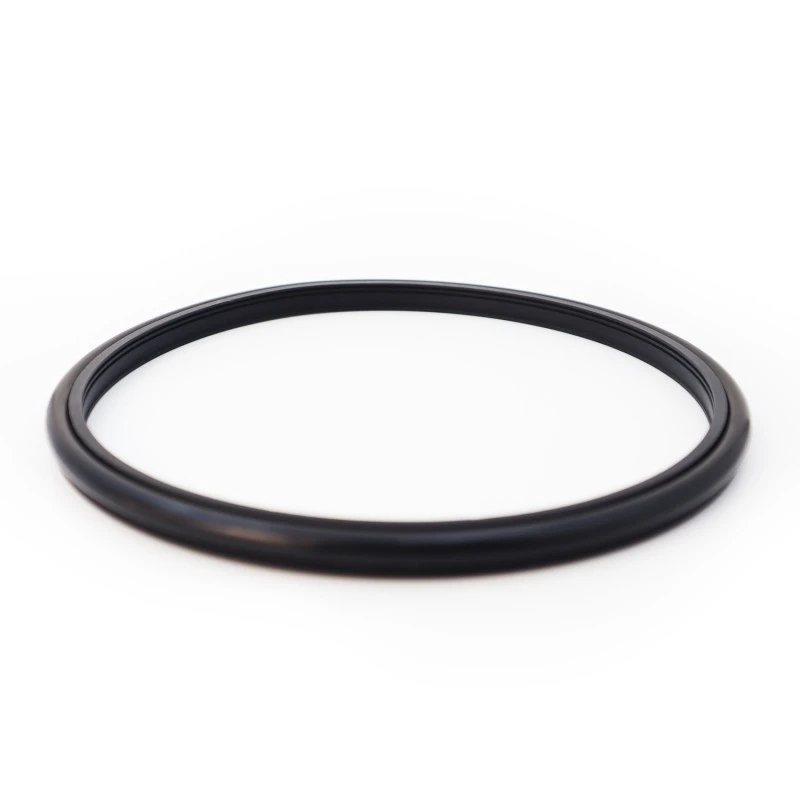

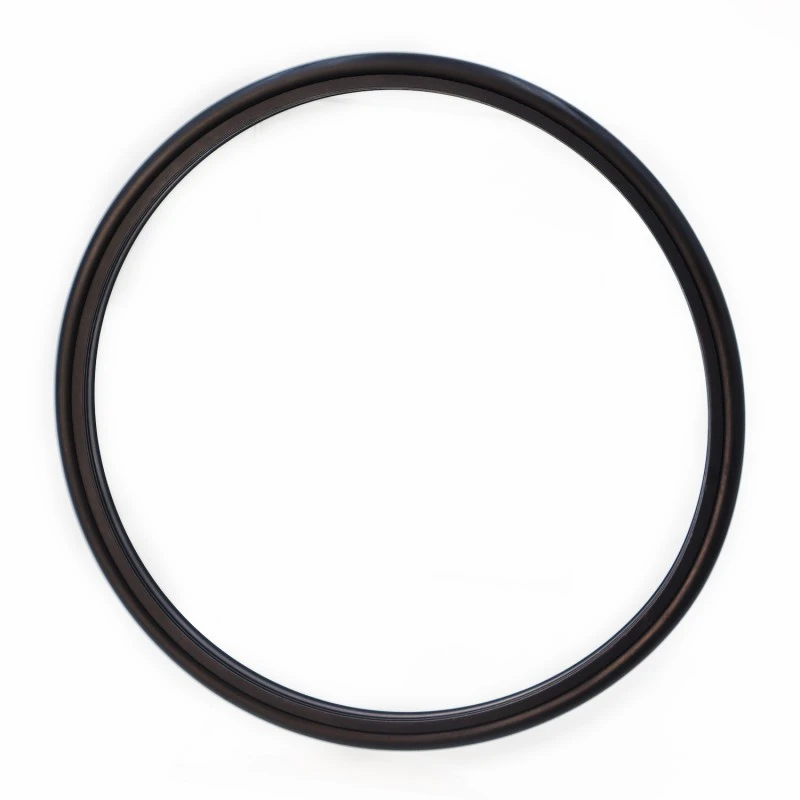

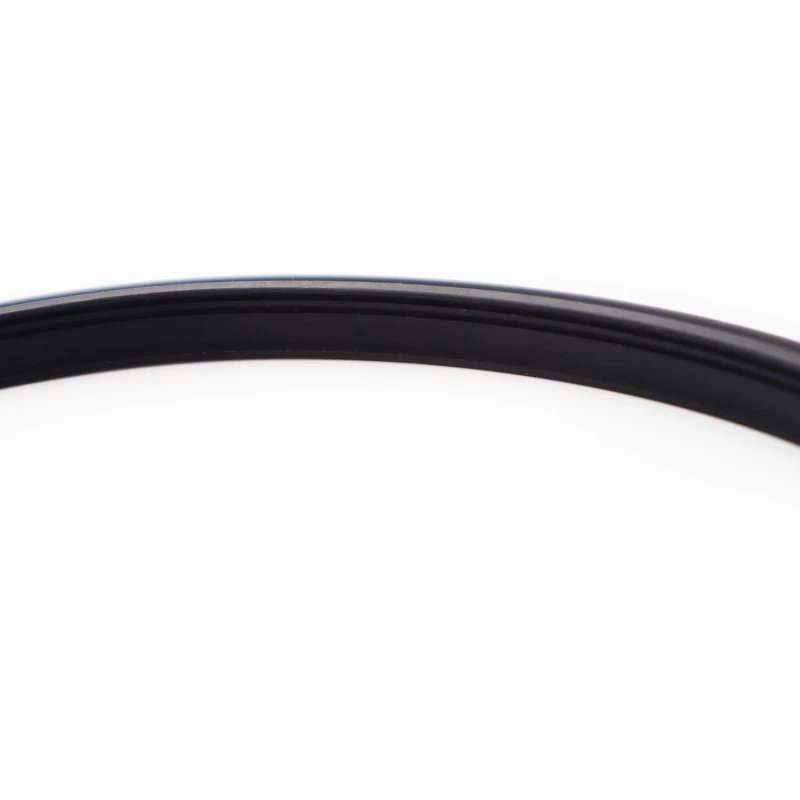

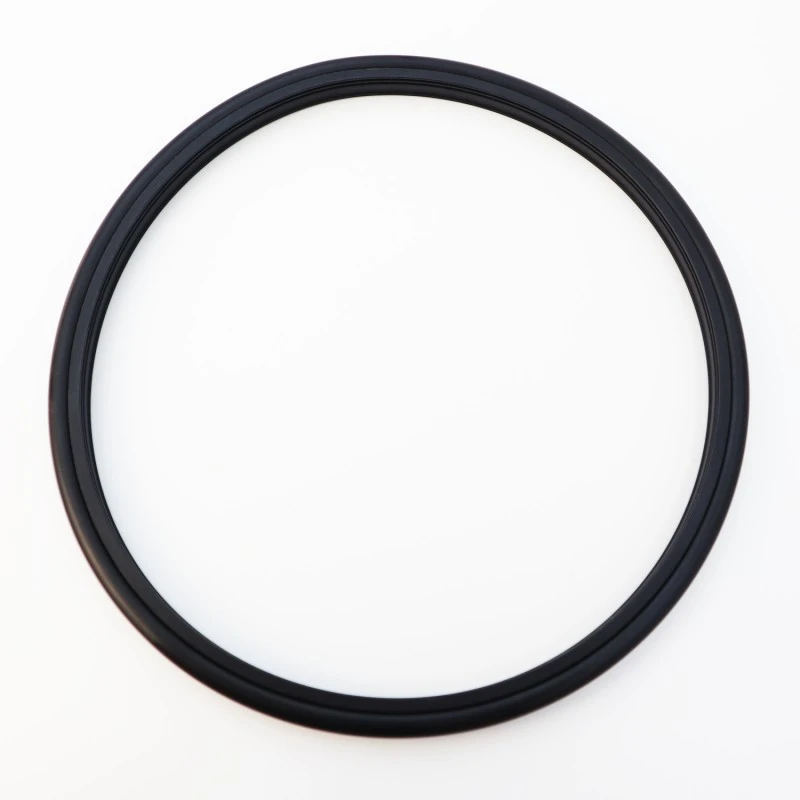

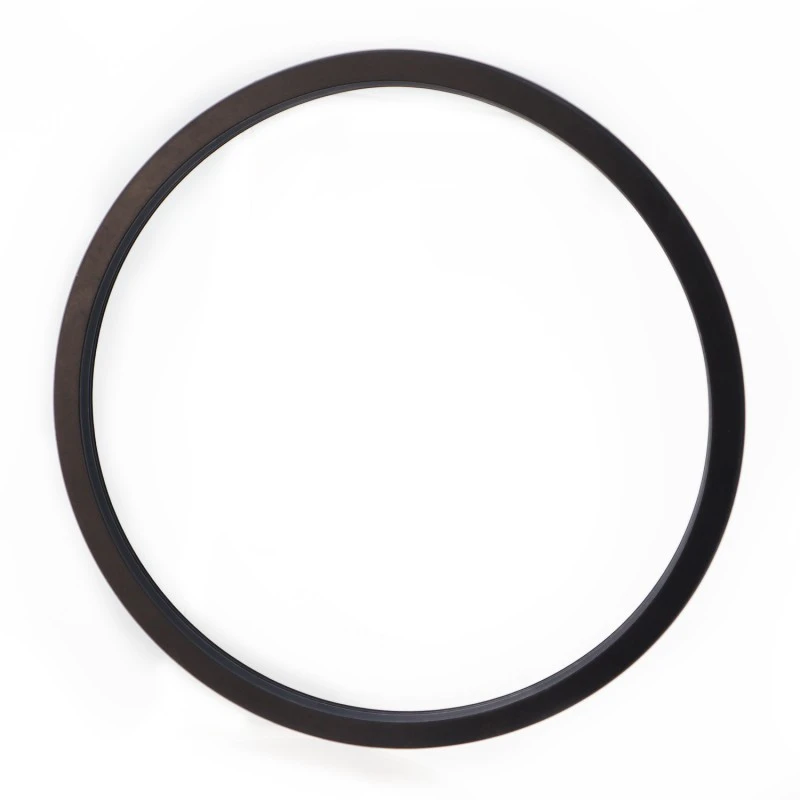

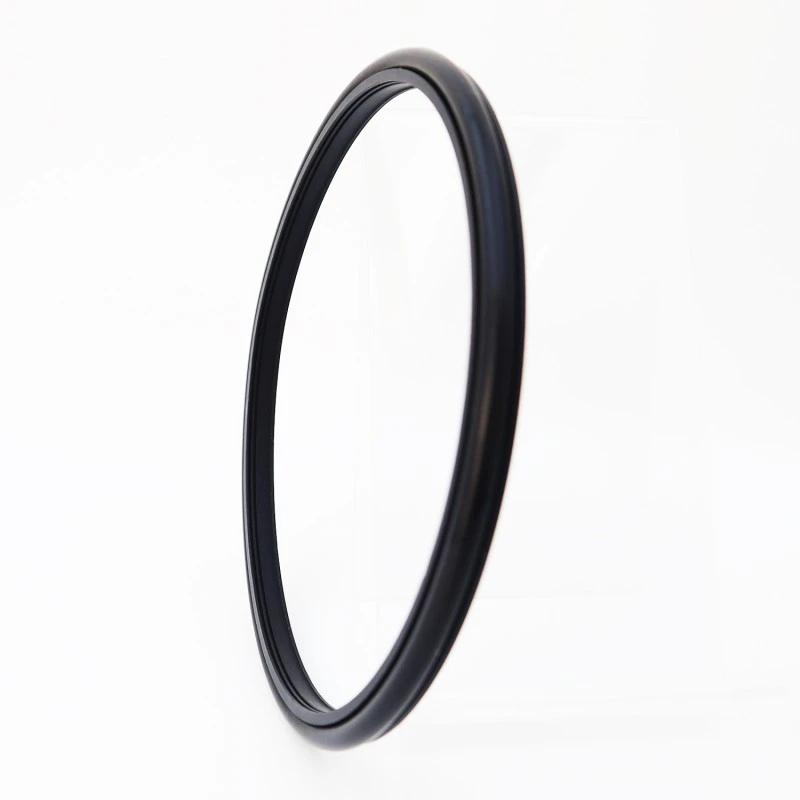

Phốt trục cho vữa xi măng áp suất cao: Tuổi thọ cao, ma sát thấp, hiệu suất bịt kín tuyệt vời, thiết kế nhỏ gọn và dễ lắp đặt, sử dụng và bảo trì. Môi bịt kín đặc biệt và thiết kế độ dày được tối ưu hóa mang lại khả năng bịt kín tốt ngay cả trong môi trường khắc nghiệt như vữa xi măng. Khi được sử dụng để bịt kín các vật liệu dạng bùn, chúng tôi khuyên bạn nên bôi trơn bằng mỡ giữa hai (hoặc nhiều) vòng đệm.
Các điều kiện hoạt động áp dụng (các giá trị giới hạn không được xảy ra đồng thời)
|
Áp suất/MPa |
Nhiệt độ / °C |
Tốc độ / m/s |
Trung bình |
|
|
Chuyển động tịnh tiến |
Chuyển động quay |
|||
|
100 |
-35~+100 (với vòng chữ O NBR phù hợp) |
6 |
2 |
Nước, bùn, dầu thô, dầu thủy lực, nhũ tương |
|
-20~+200 (với FKM vòng chữ O phù hợp) |
||||
Khi gặp bất kỳ câu hỏi hoặc trường hợp khẩn cấp nào trong quá trình sử dụng sản phẩm của mình, bạn có thể liên hệ với Ruichen bất cứ lúc nào. Chúng tôi cung cấp đường dây nóng tư vấn kỹ thuật 7 x 24 giờ để xử lý các vấn đề kỹ thuật khẩn cấp.
Trong trường hợp rò rỉ phốt, hao mòn bất thường hoặc bất kỳ lỗi hoạt động nào, nhóm hỗ trợ kỹ thuật của chúng tôi sẽ bắt đầu quá trình phản hồi ngay lập tức bằng một cuộc gọi điện thoại hoặc email. Chúng tôi có thể cung cấp cho bạn phán đoán và giải pháp sơ bộ thông qua chẩn đoán video từ xa, phân tích hình ảnh và các phương pháp khác. Đối với các vấn đề phức tạp, chúng tôi hứa sẽ đưa ra báo cáo phân tích sơ bộ trong vòng 48 giờ và nếu cần, sẽ cử kỹ sư đến hiện trường để hỗ trợ kỹ thuật và cùng bạn điều tra vấn đề cho đến khi vấn đề được giải quyết hoàn toàn.
Lựa chọn vật liệu
1. Các vật liệu vòng chữ O phù hợp bao gồm: Cao su Nitrile Butadiene R01 (NBR), Cao su Fluorororubber R02 (FKM), v.v.
2. Vật liệu vòng đệm: Vật liệu tiêu chuẩn PTFE4, các vật liệu tùy chọn khác bao gồm PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, v.v.
Ví dụ đặt hàng
Đặt hàng model RC2061-80*91.7*7.6-PTFE4-R01 Model - Đường kính trục * Đường kính rãnh * Chiều rộng rãnh - Mã vật liệu

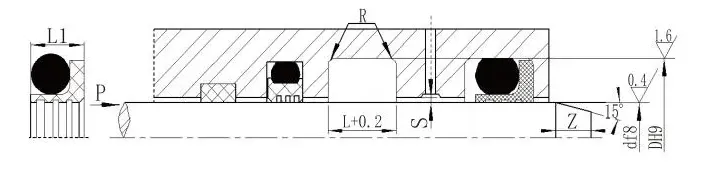

(a) Cấu trúc mở

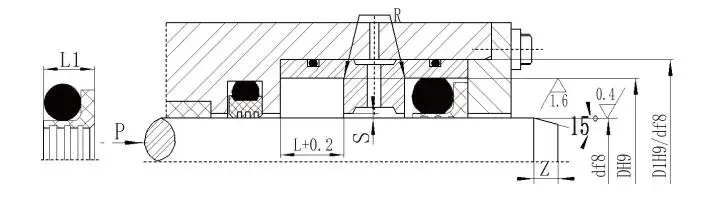

(b) Cấu trúc khép kín
Thông số kỹ thuật (bất kỳ kích thước nào trong phạm vi được chỉ định đều có sẵn)
|
Phạm vi đường kính trục Loại tiêu chuẩn d f8 RC2061 |
Phạm vi đường kính trục Loại tải nặng d f8 RC2061-Z |
Đường kính rãnh DH9 |
Chiều rộng rãnh L+0,2 |
Chiều rộng dấu kín L1 |
Các góc tròn Rmax |
Khoảng hở xuyên tâm Smax |
vát mép Zmin |
Đường kính dây vòng chữ O |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15.9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Lưu ý: 1. Đối với đường kính trục ≤ 30 mm, nên thiết kế rãnh mở.
2. Khi sử dụng cho phốt quay, độ cứng bề mặt của trục quay được khuyến nghị là HRC ≥ 58.
3. Đối với áp suất lớn hơn 30MPa, nên sử dụng loại H8/8 cho khe hở đùn.
