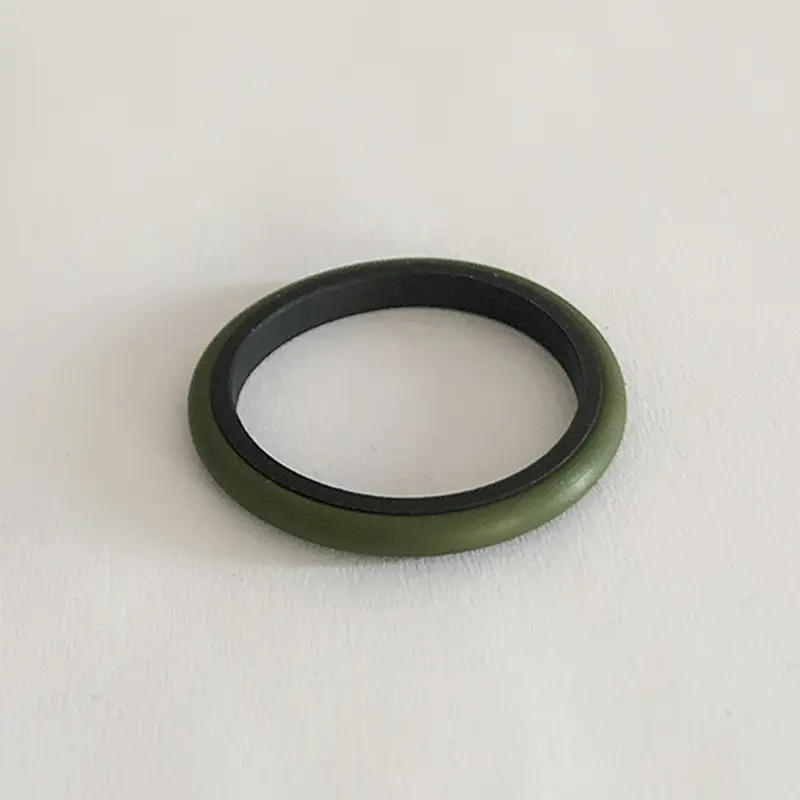

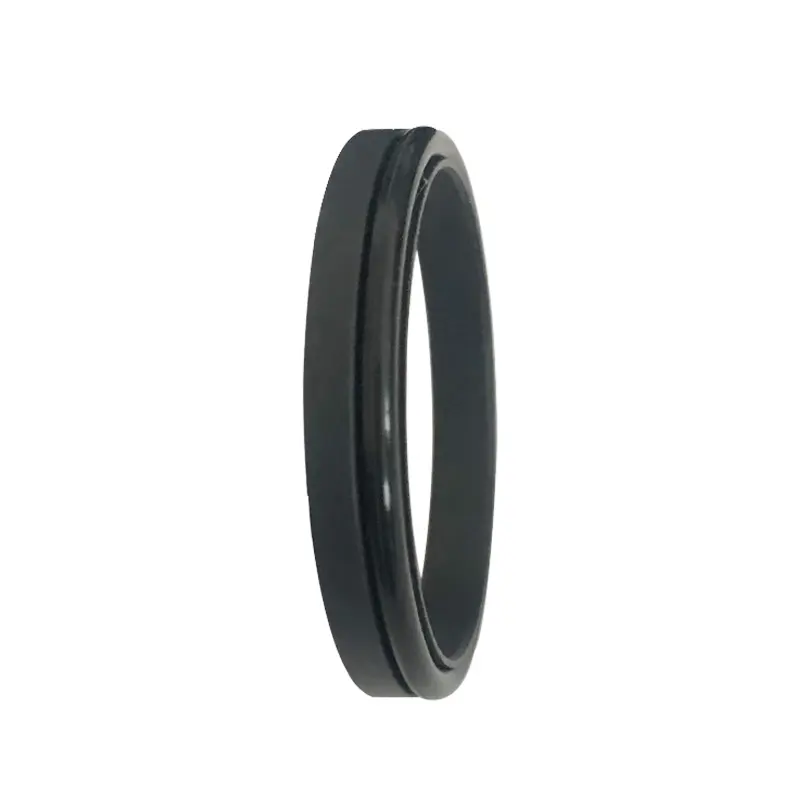

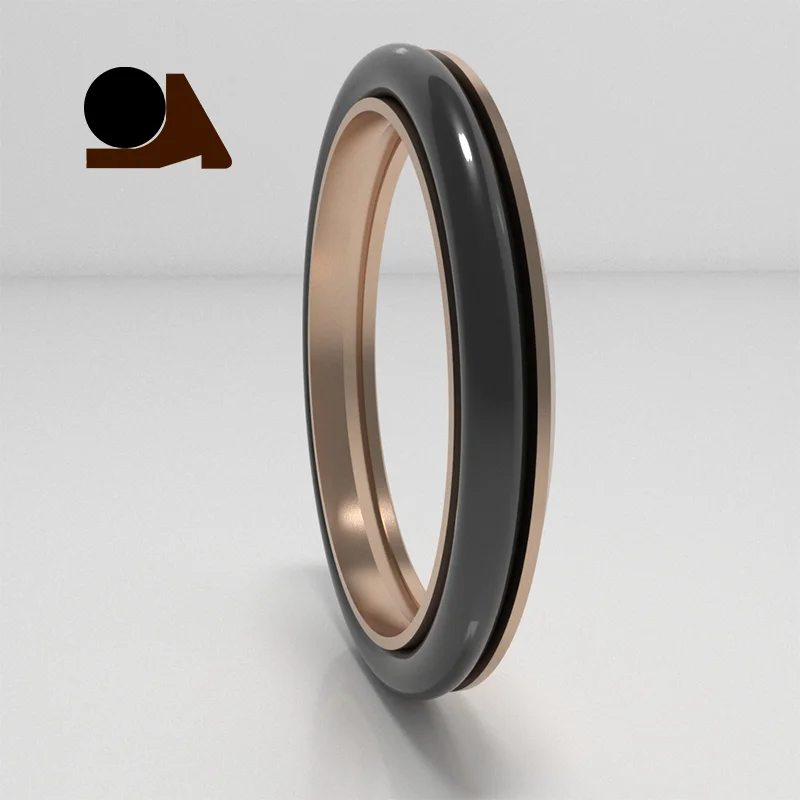

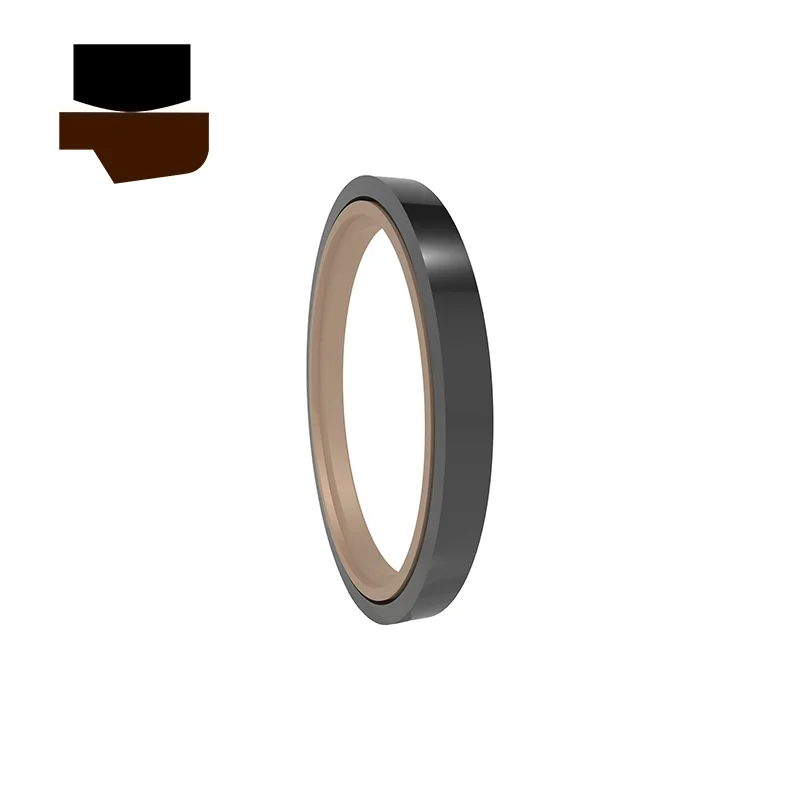

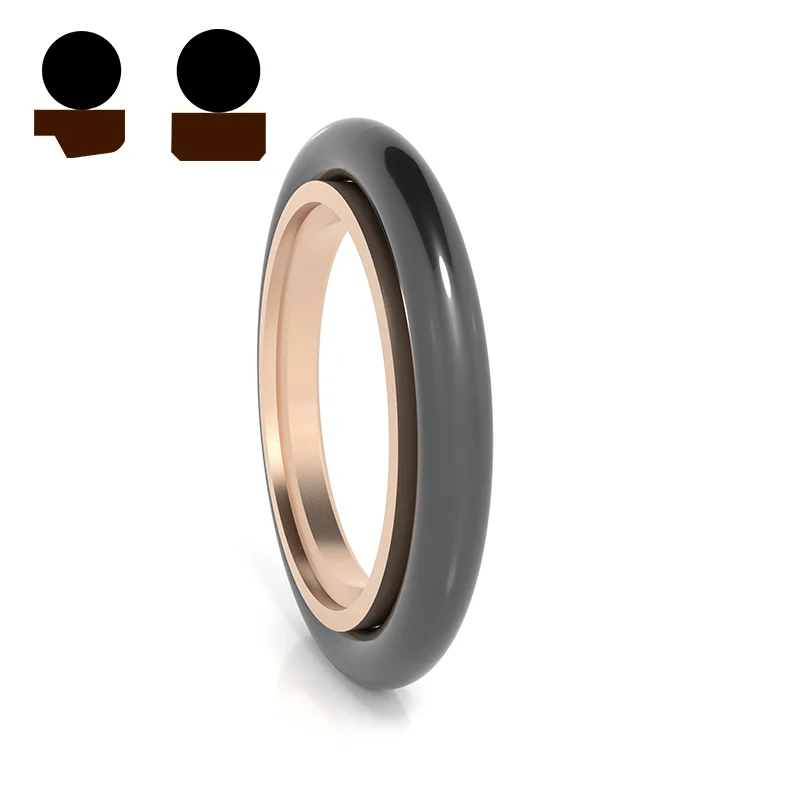

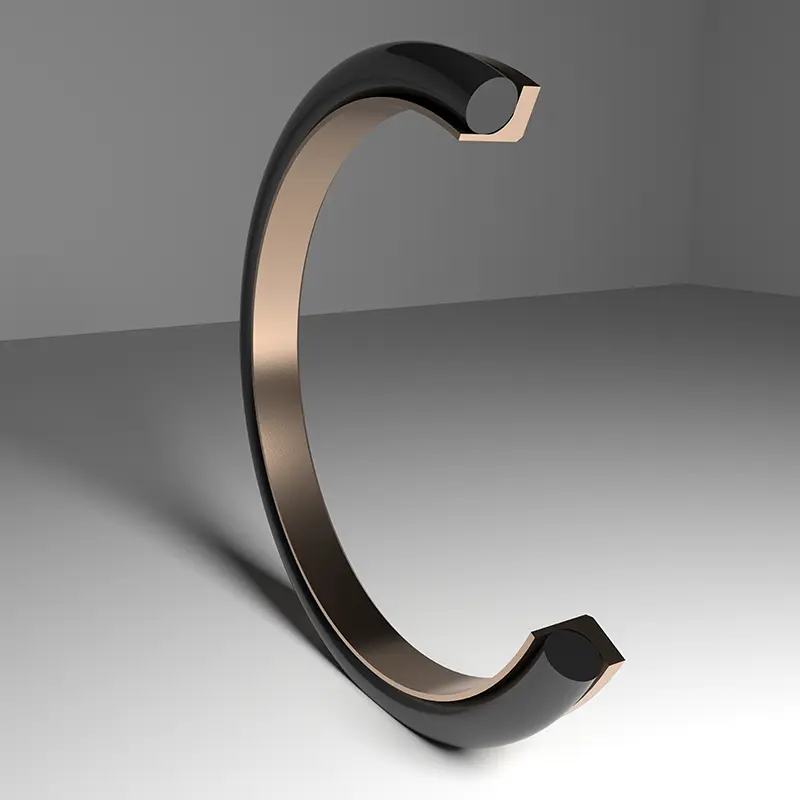

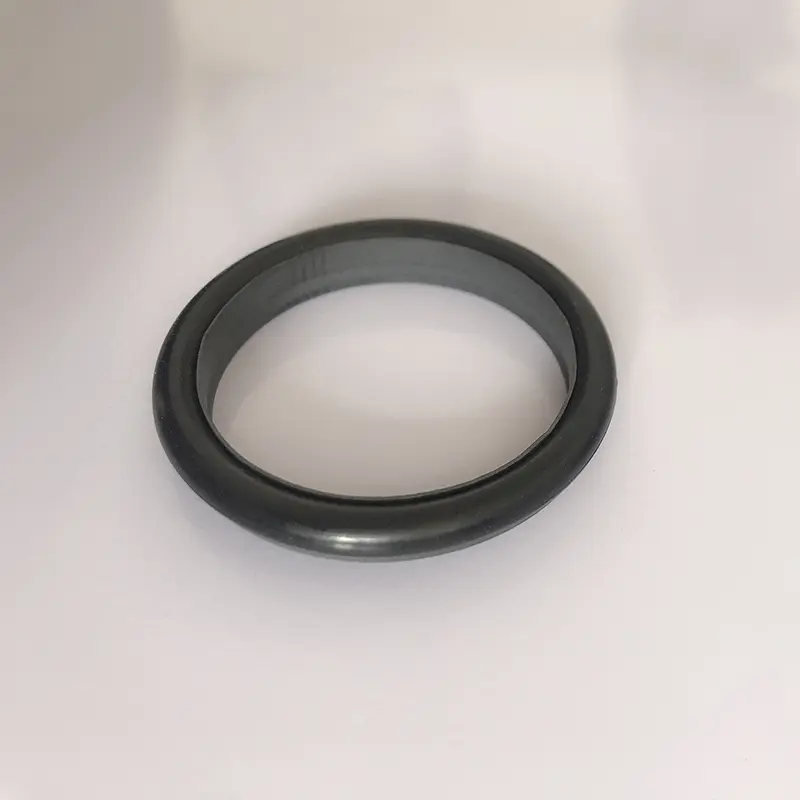

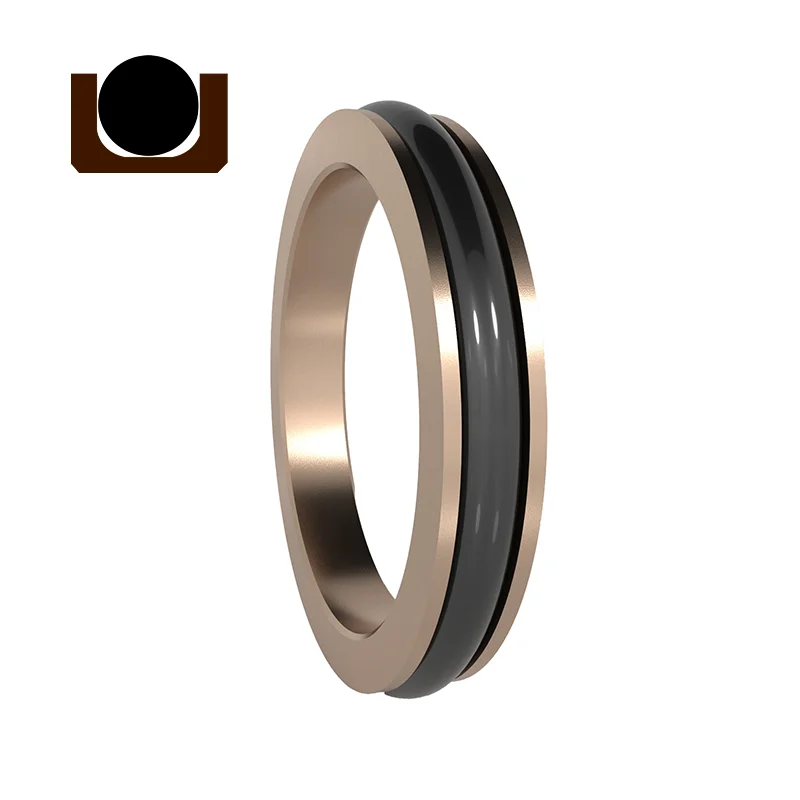

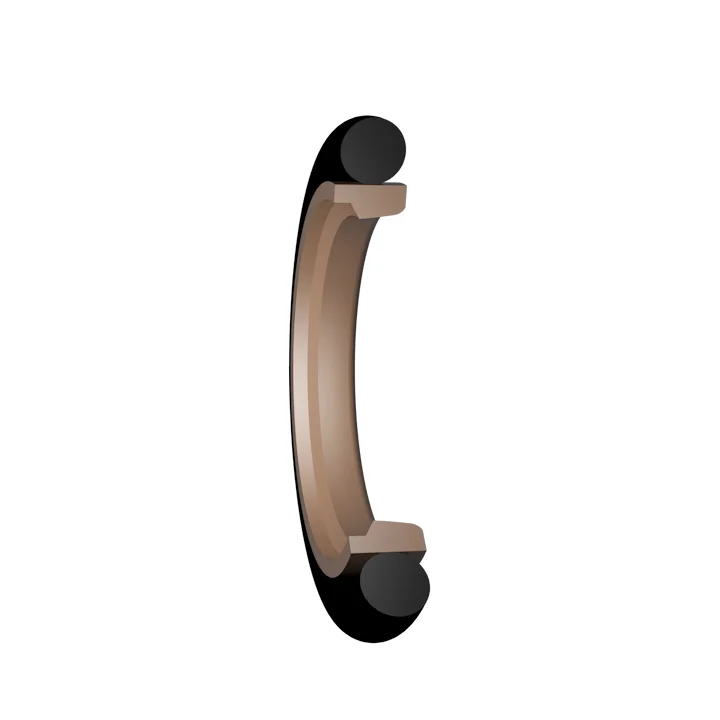

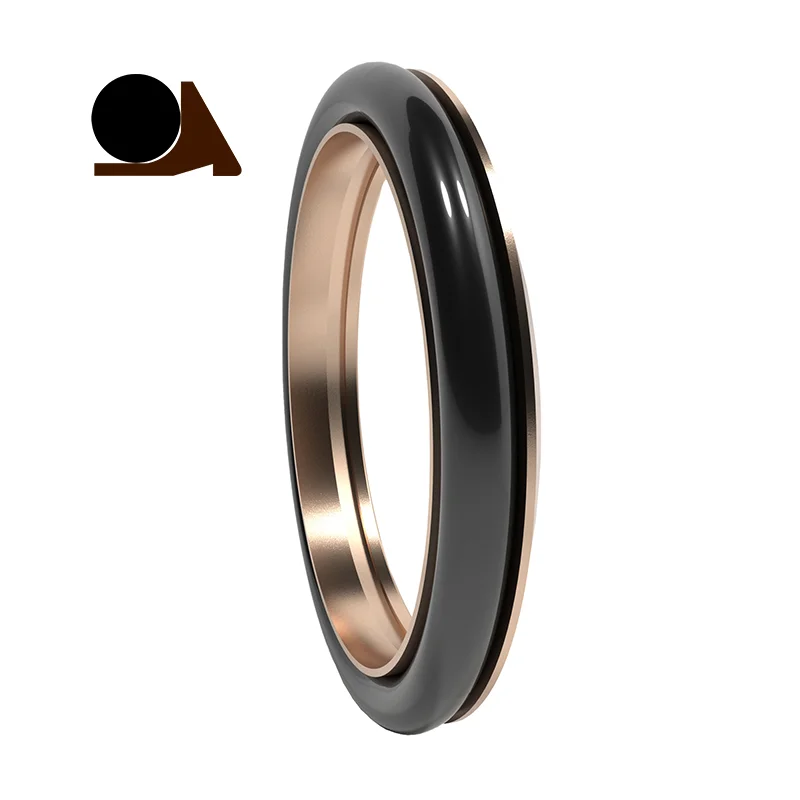

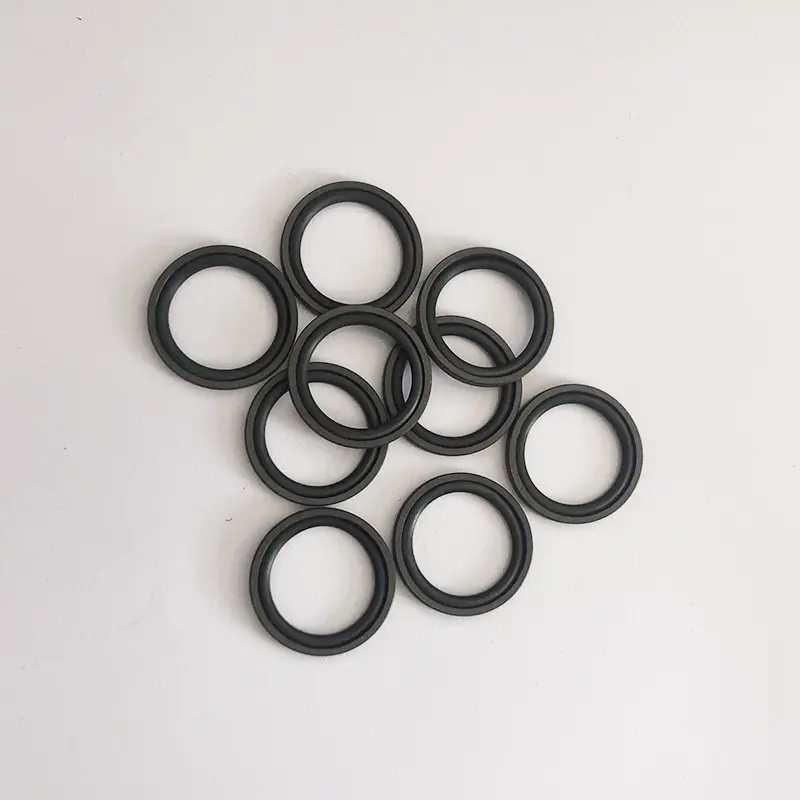

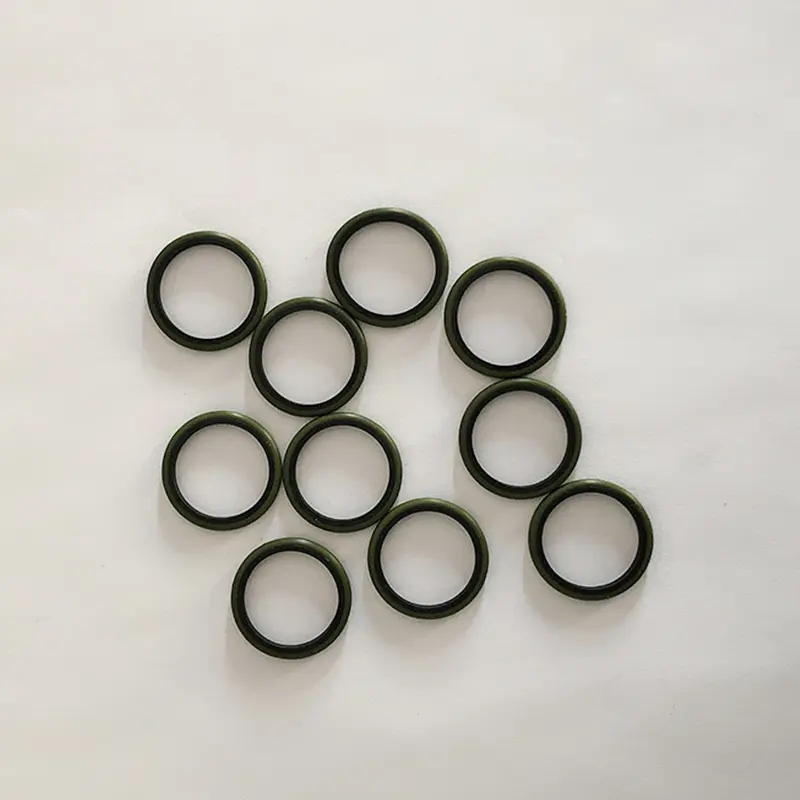

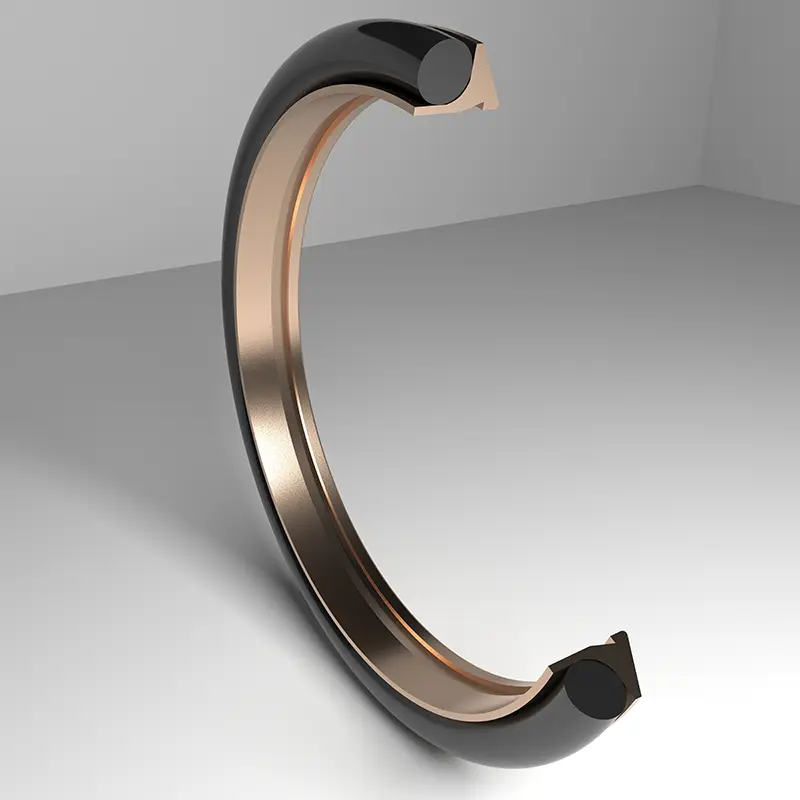

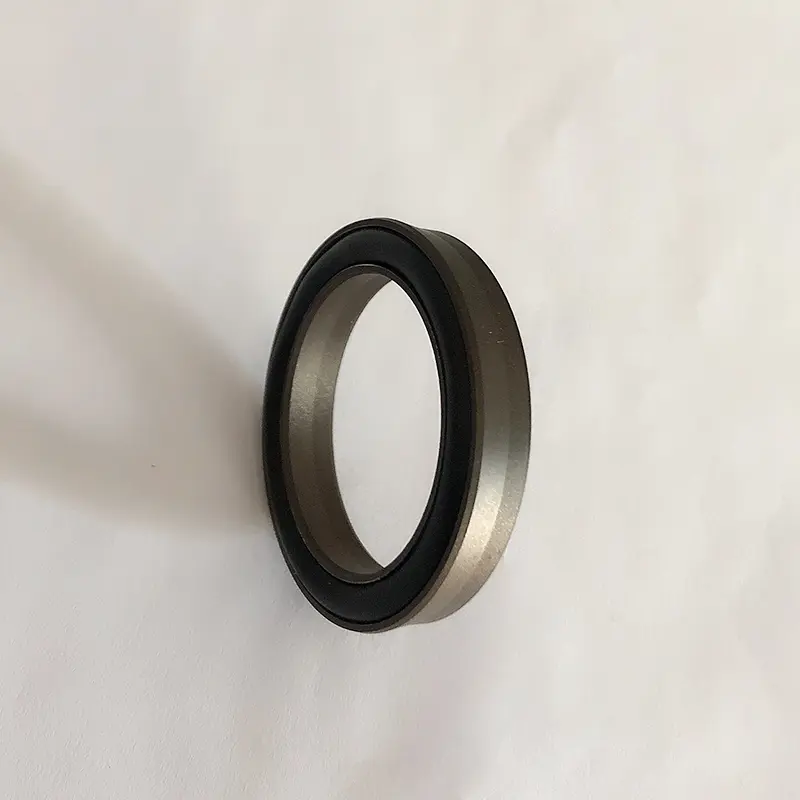

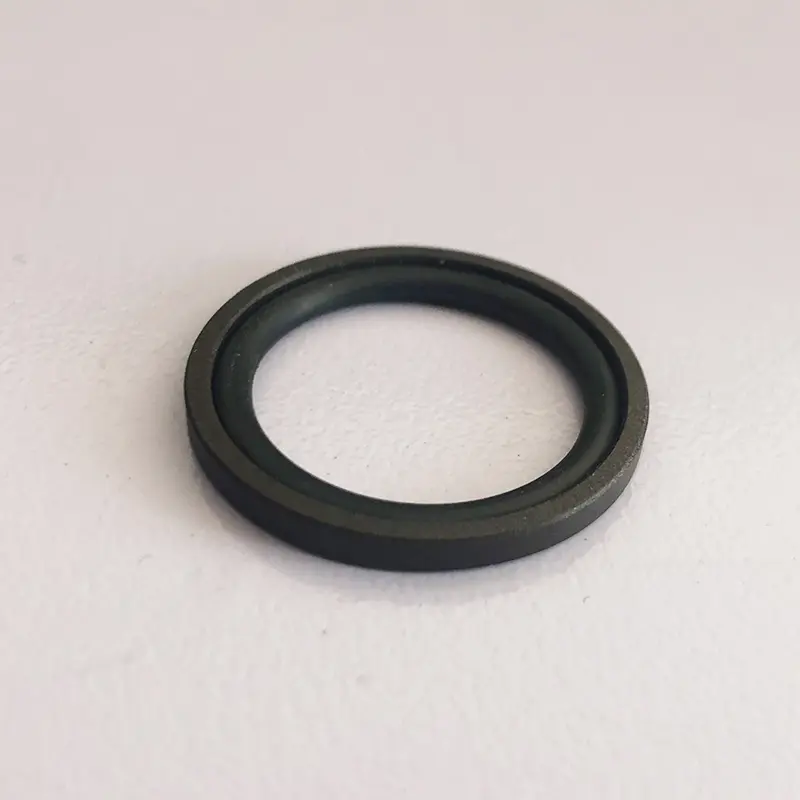

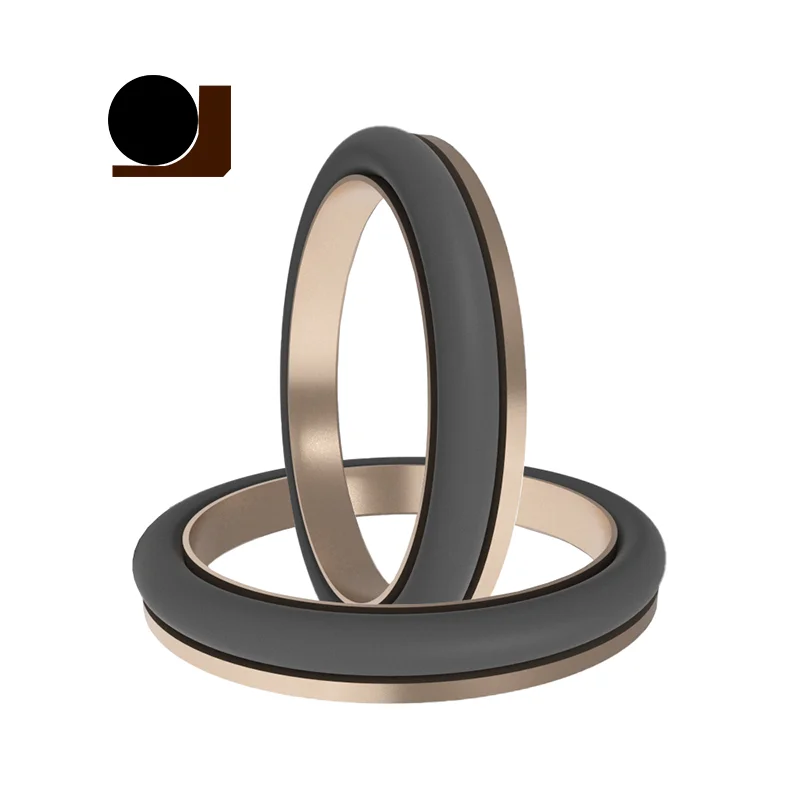

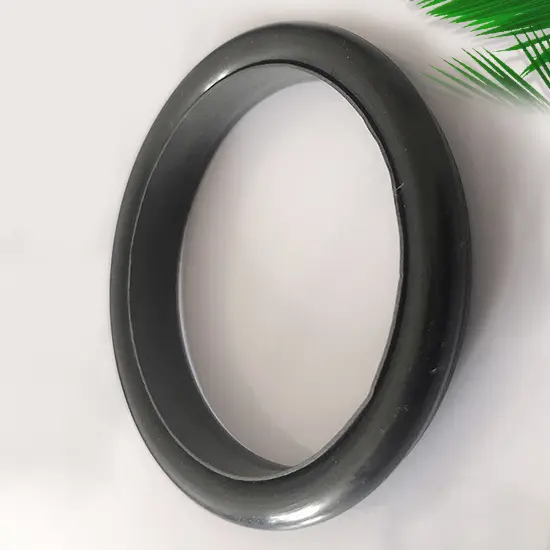

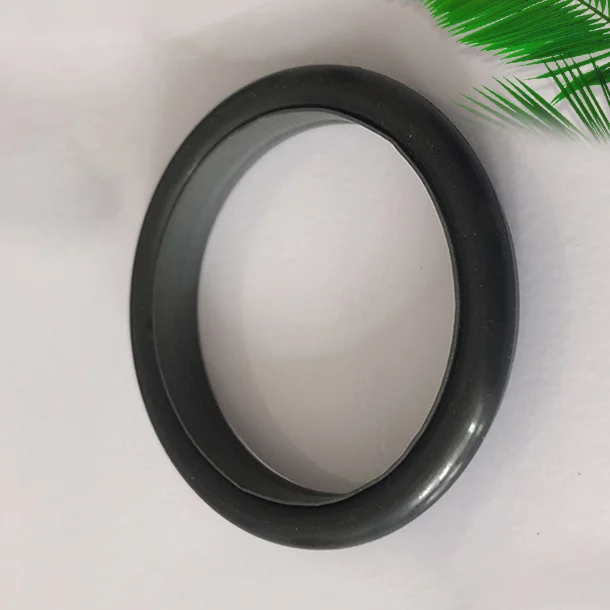

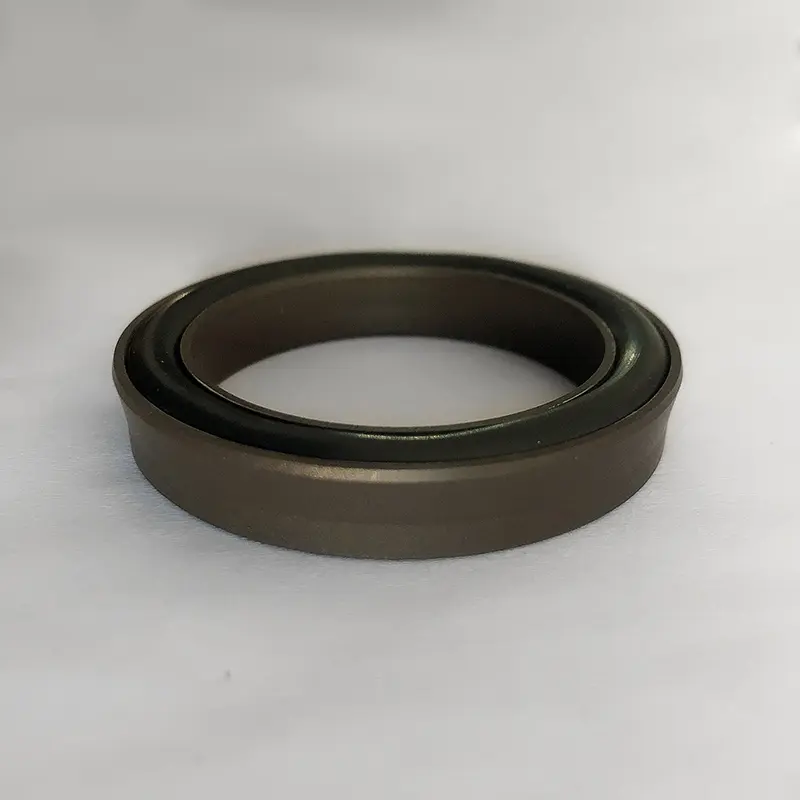

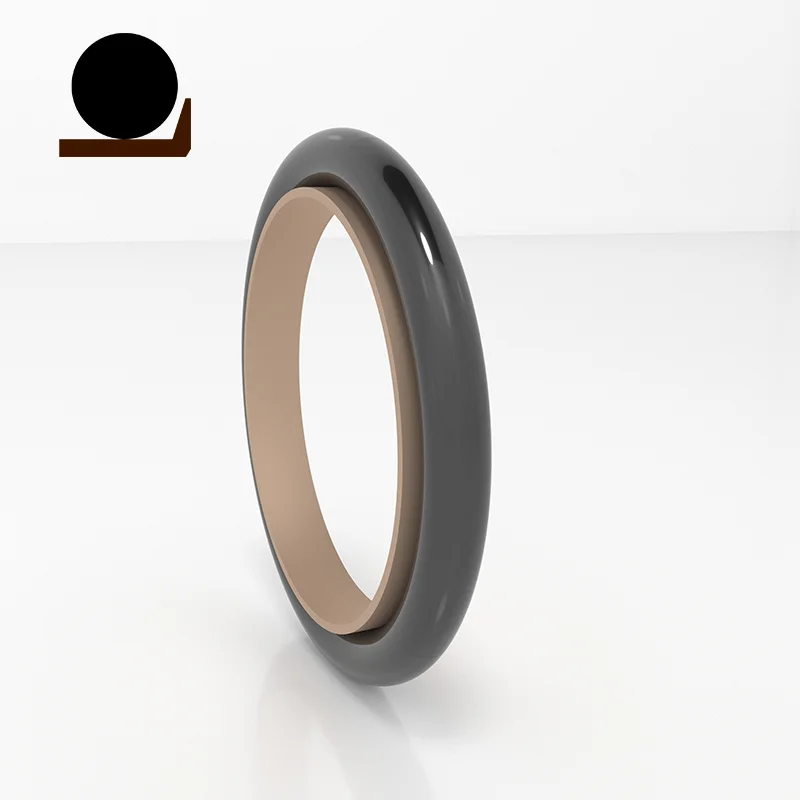

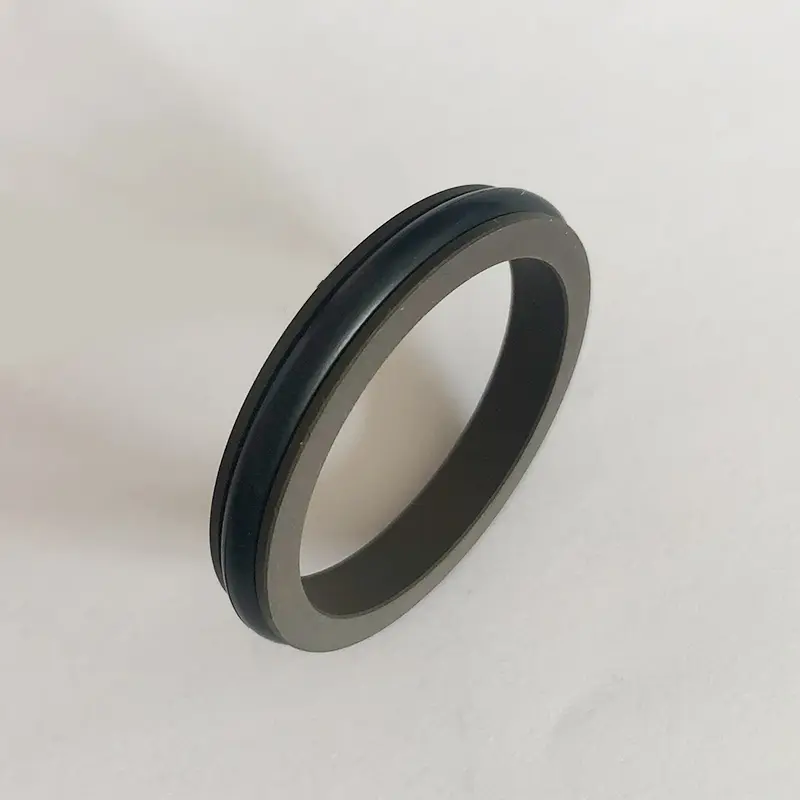

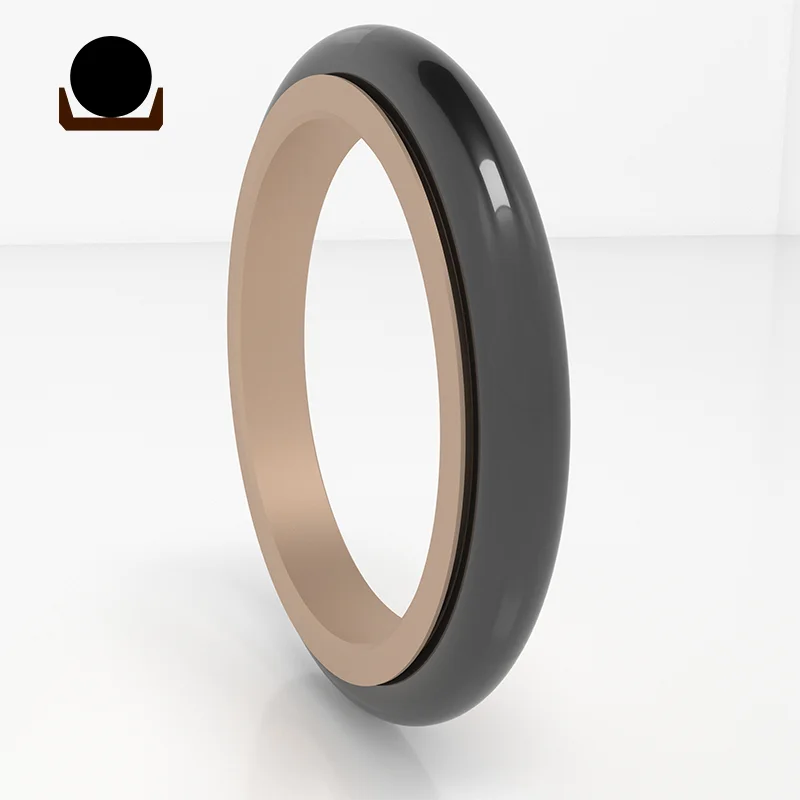

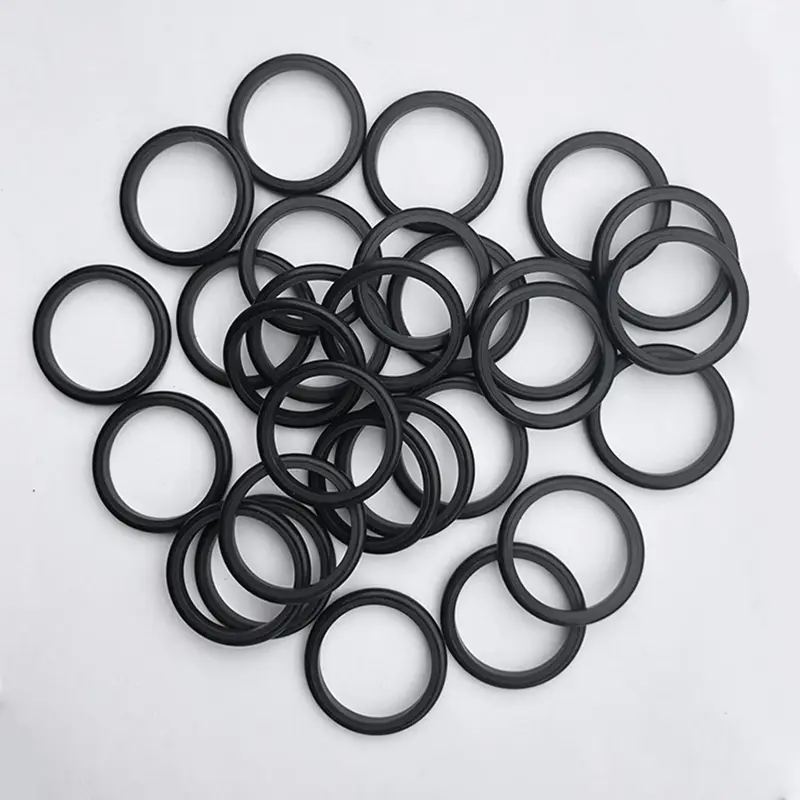

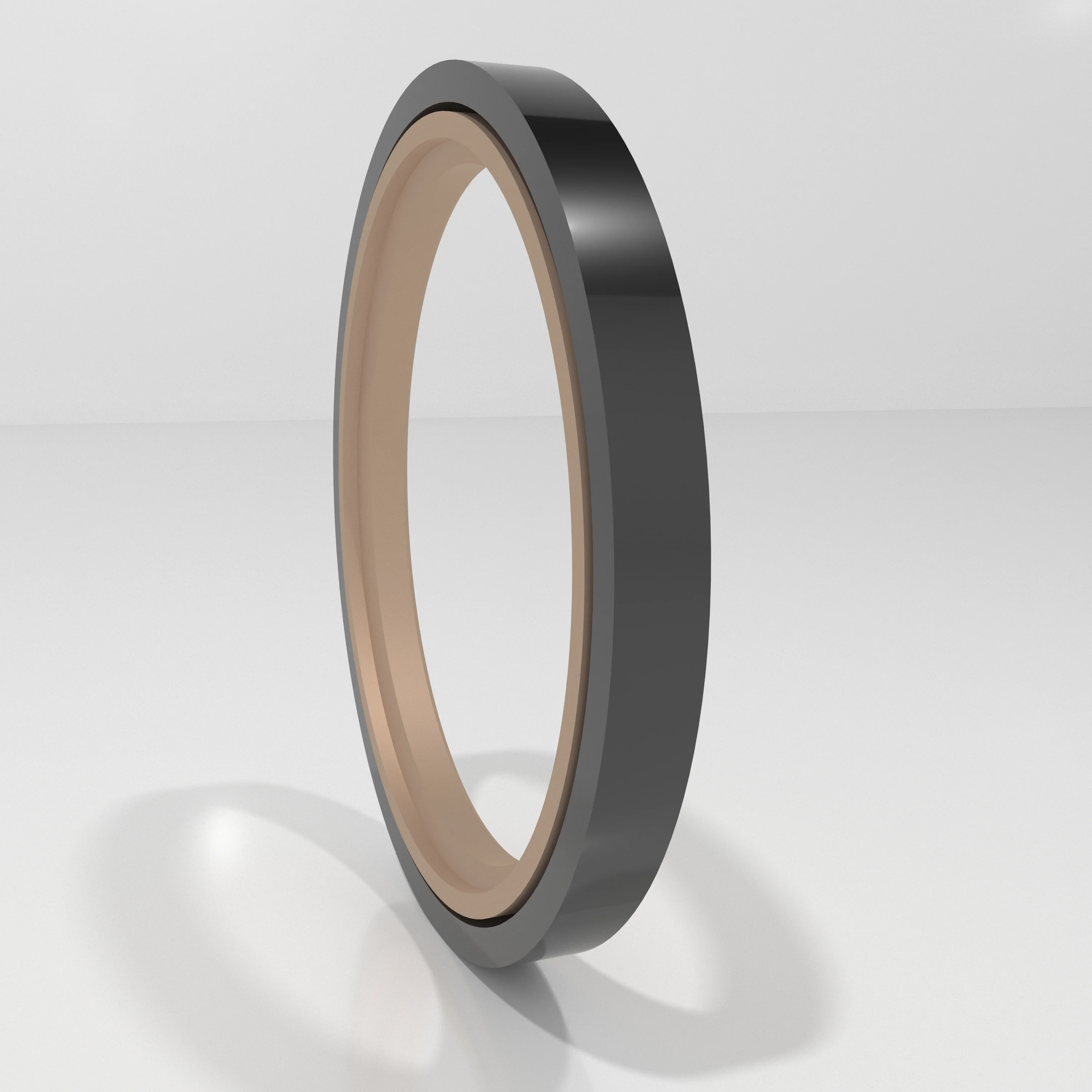

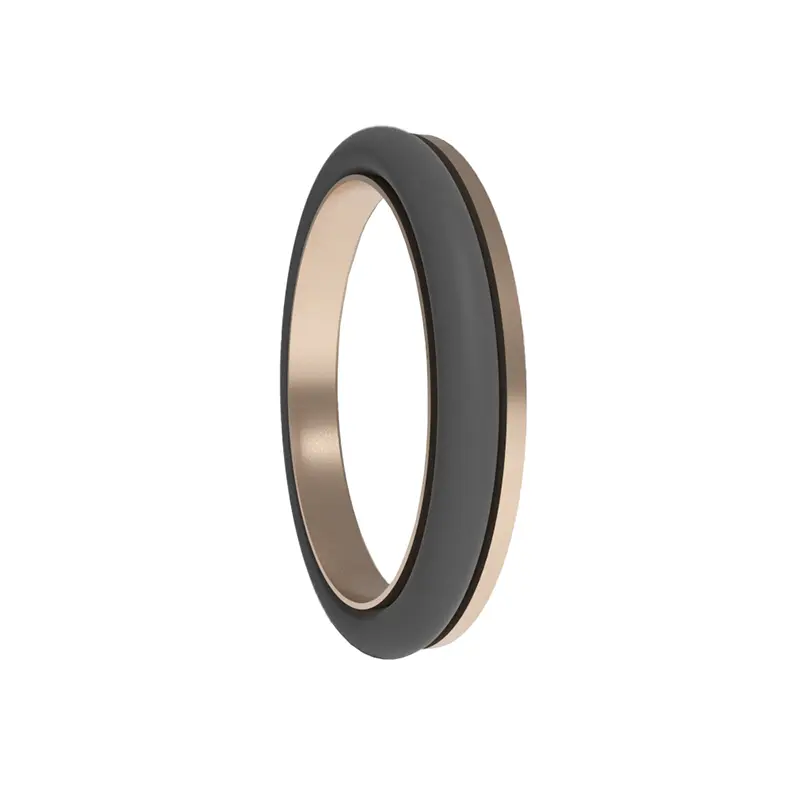

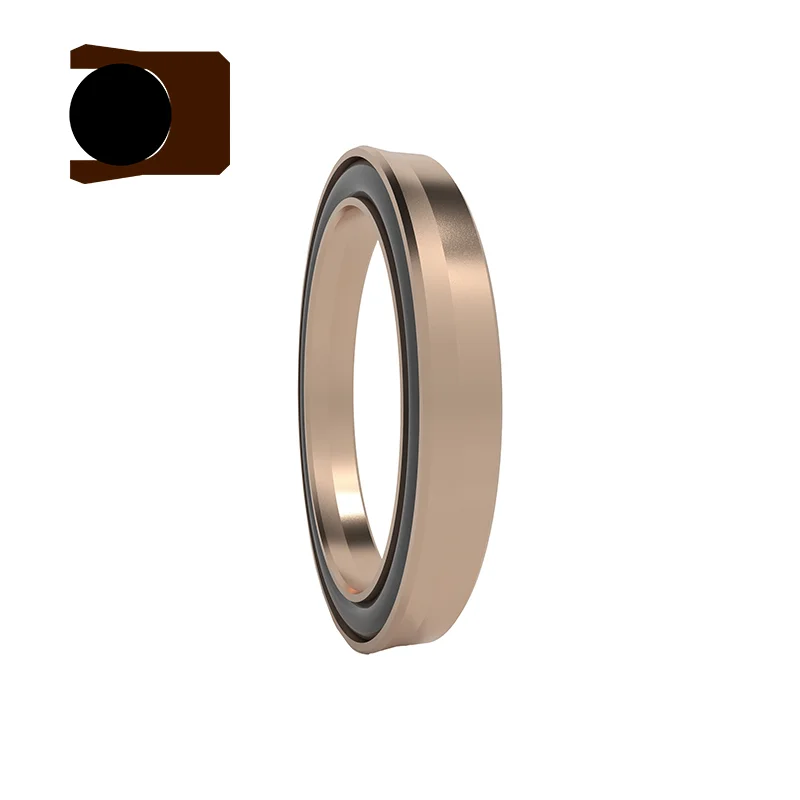

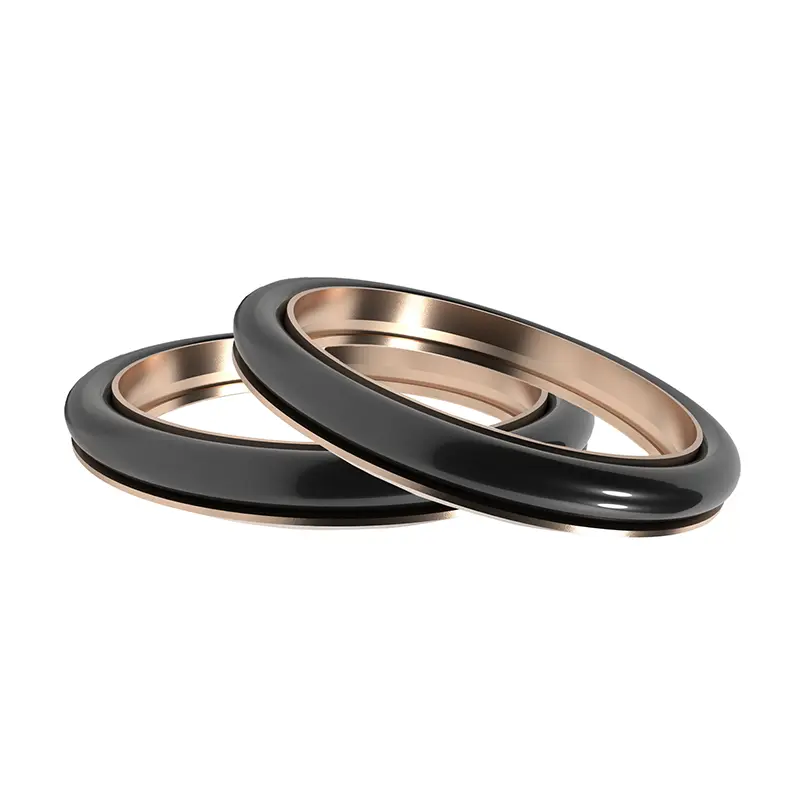

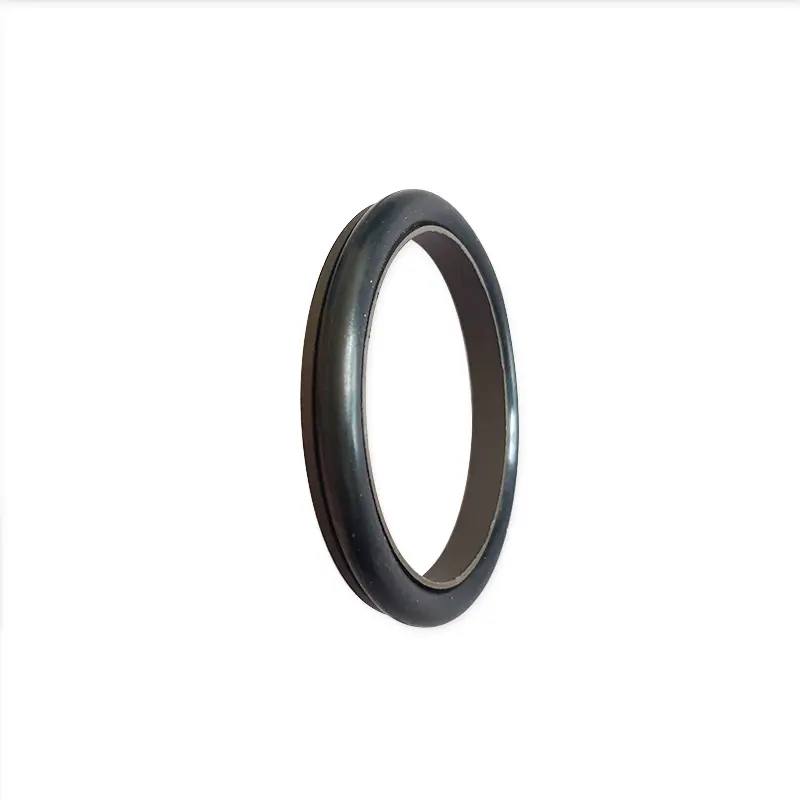

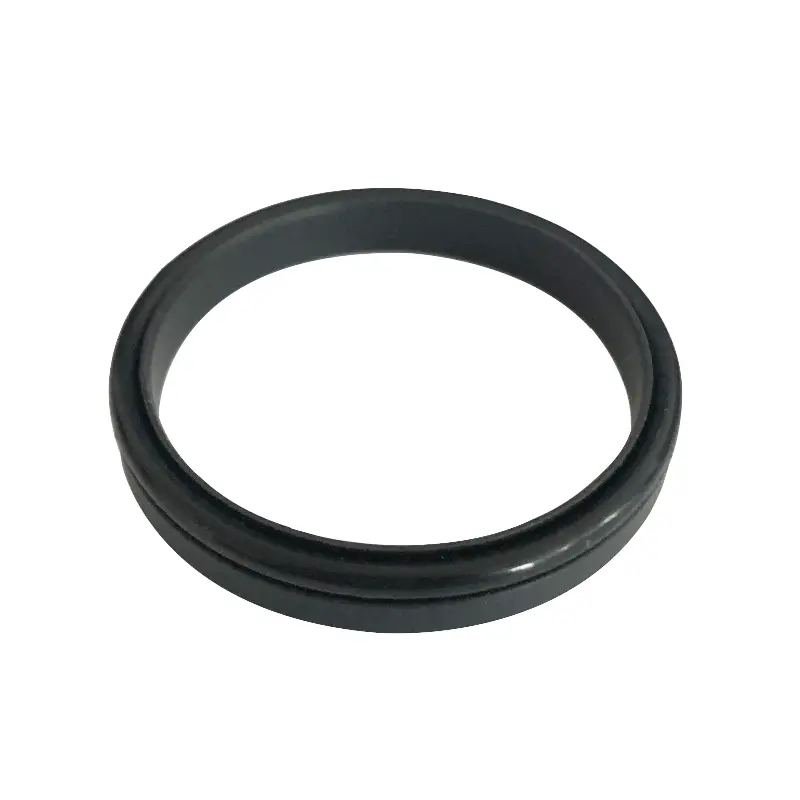

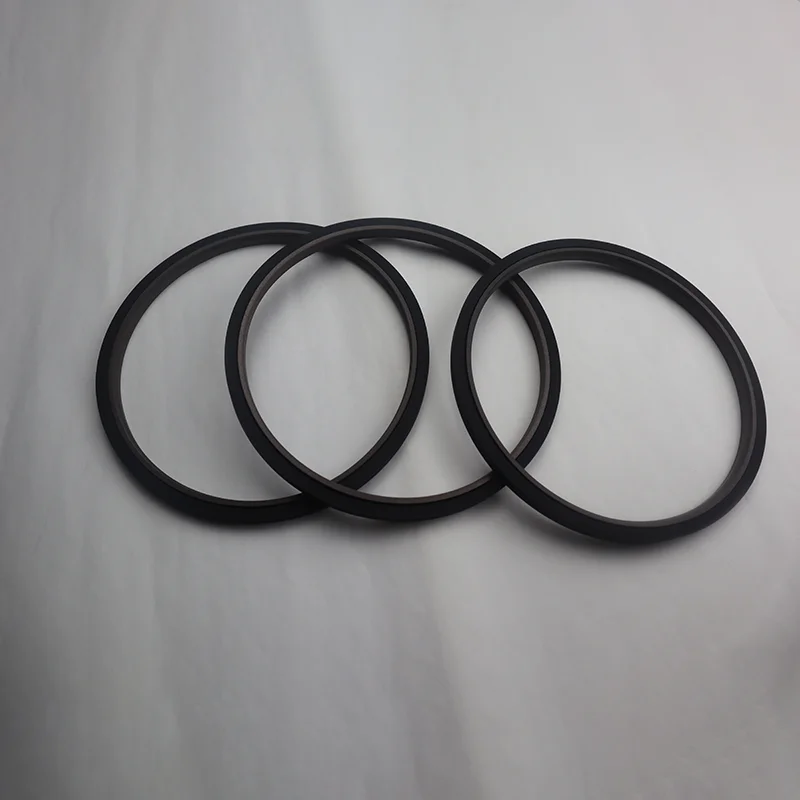

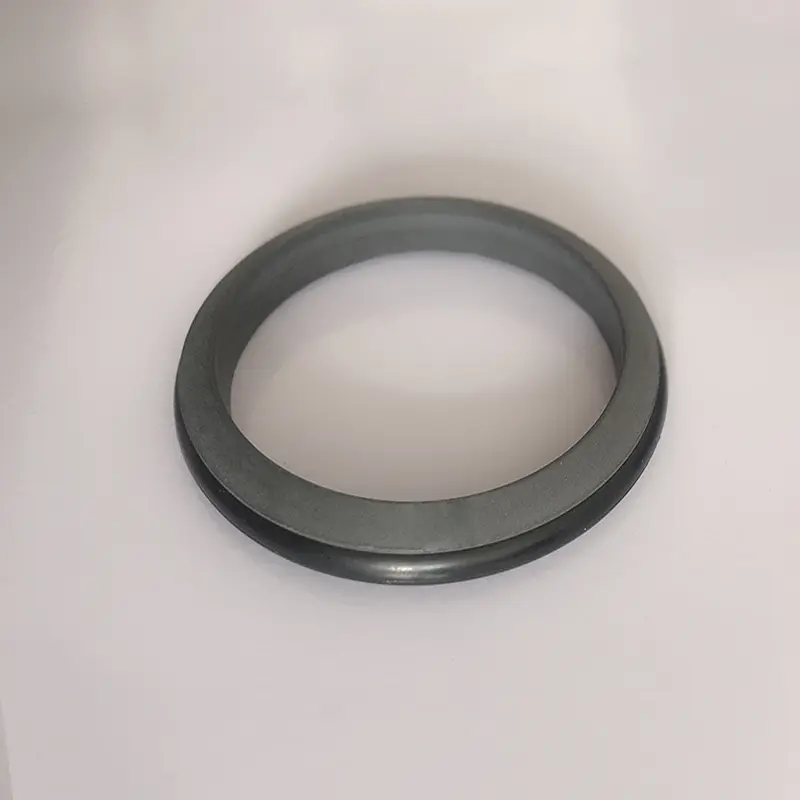

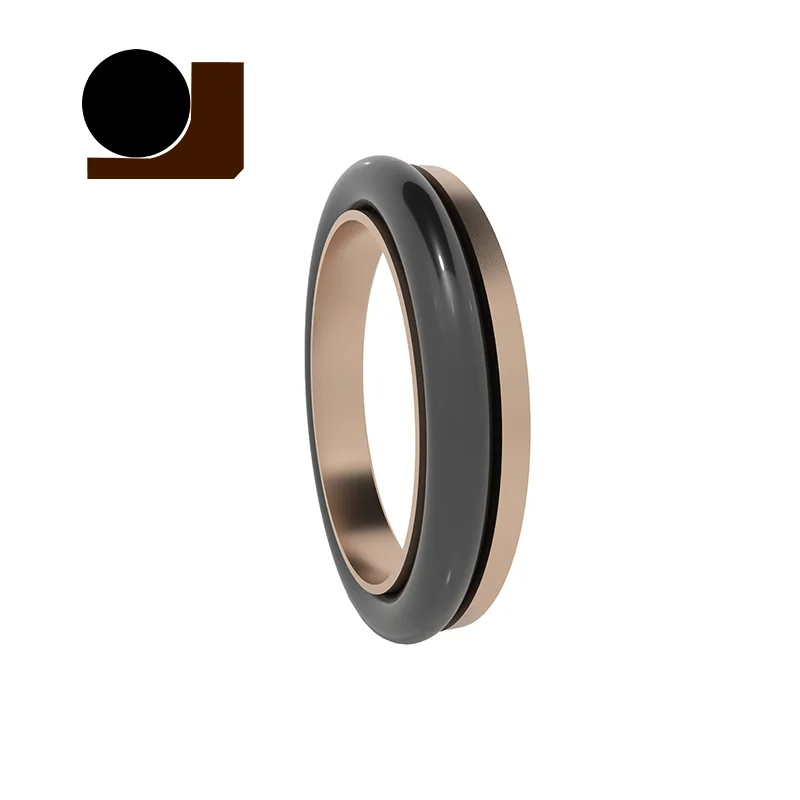

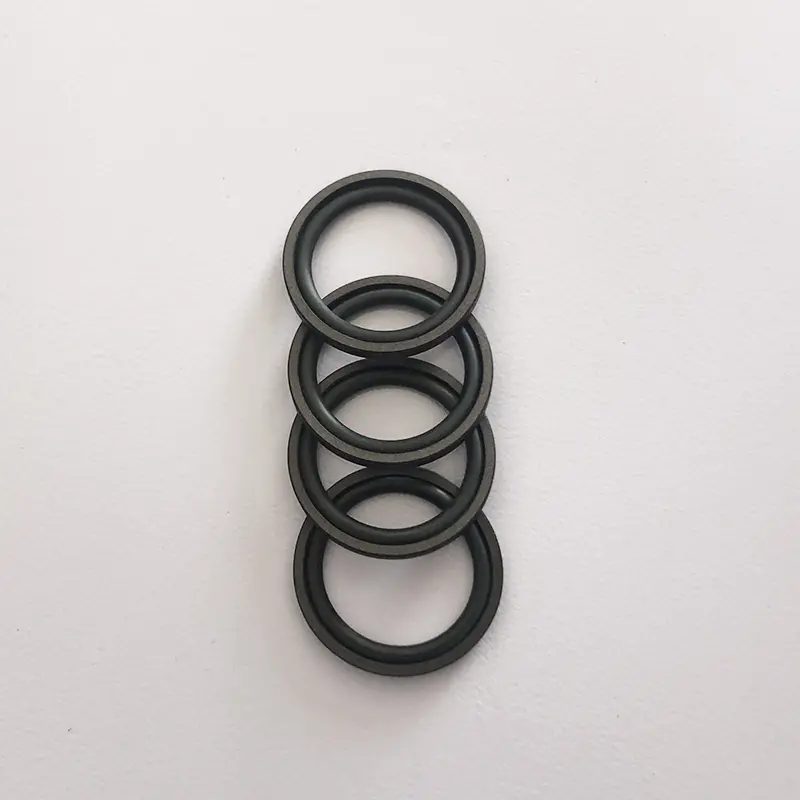

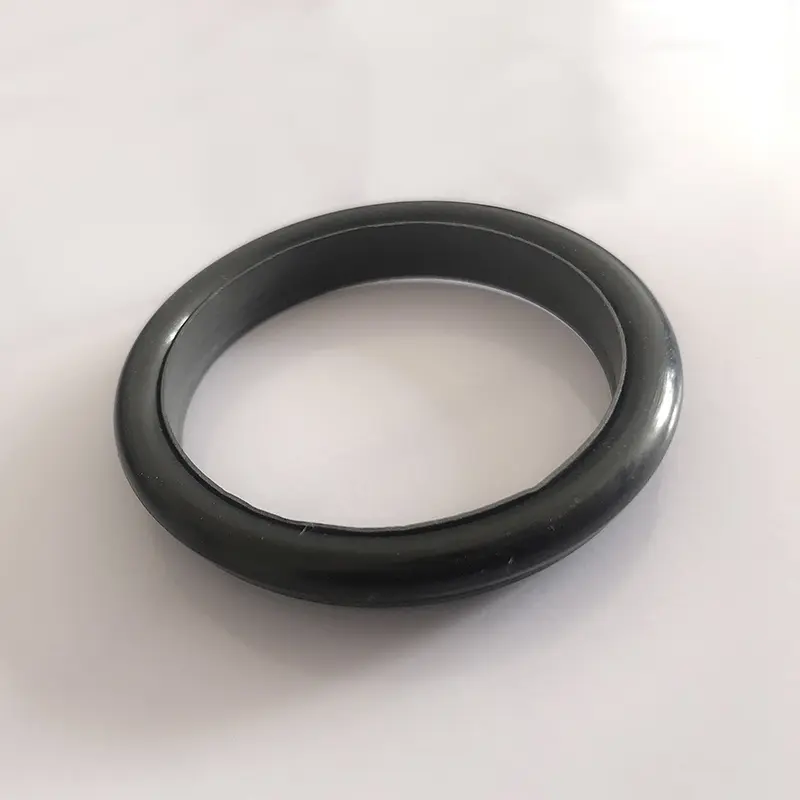

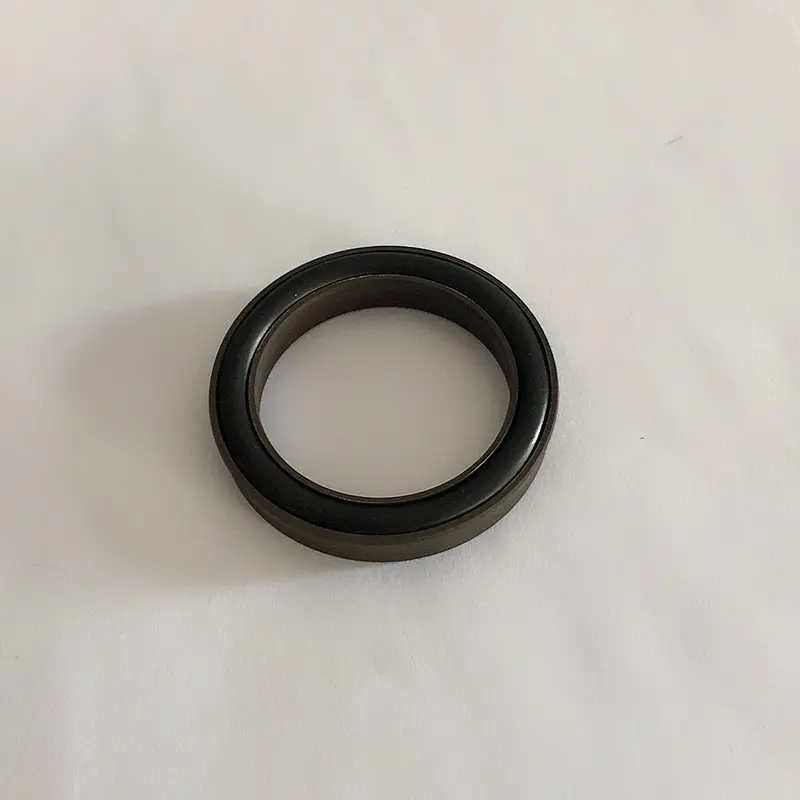

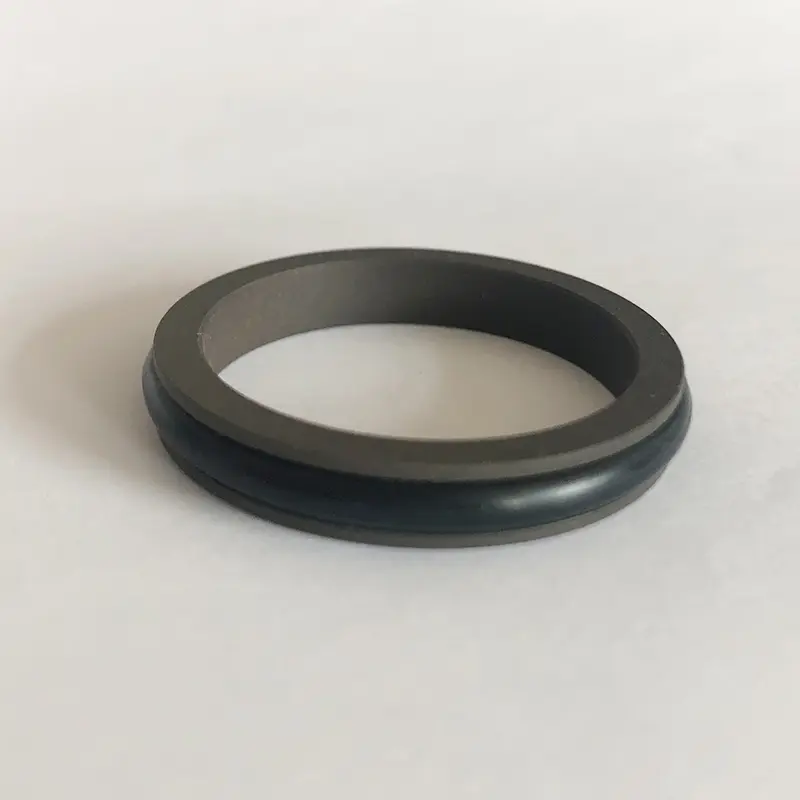

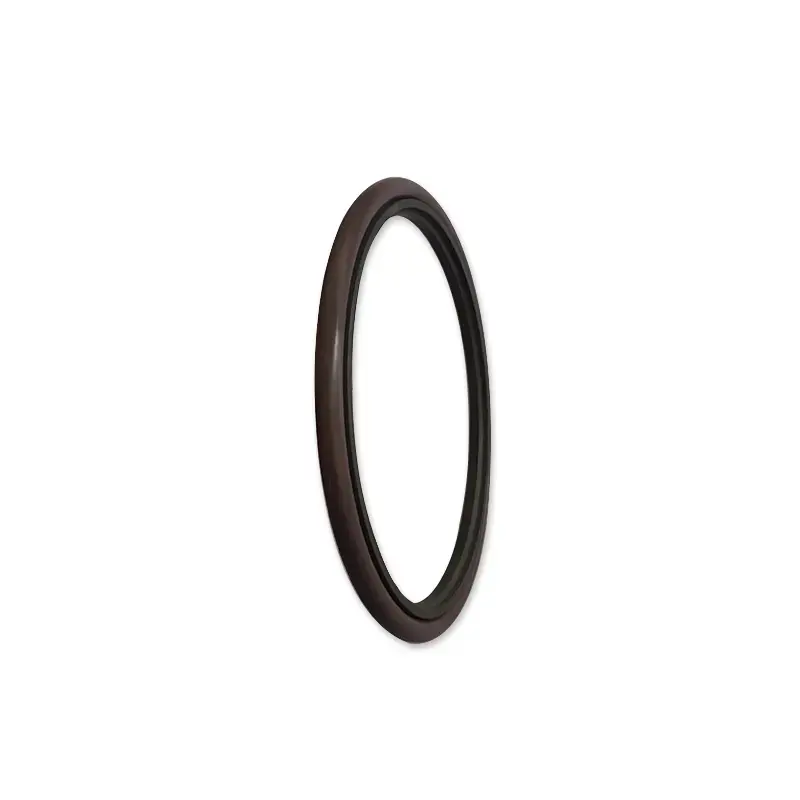

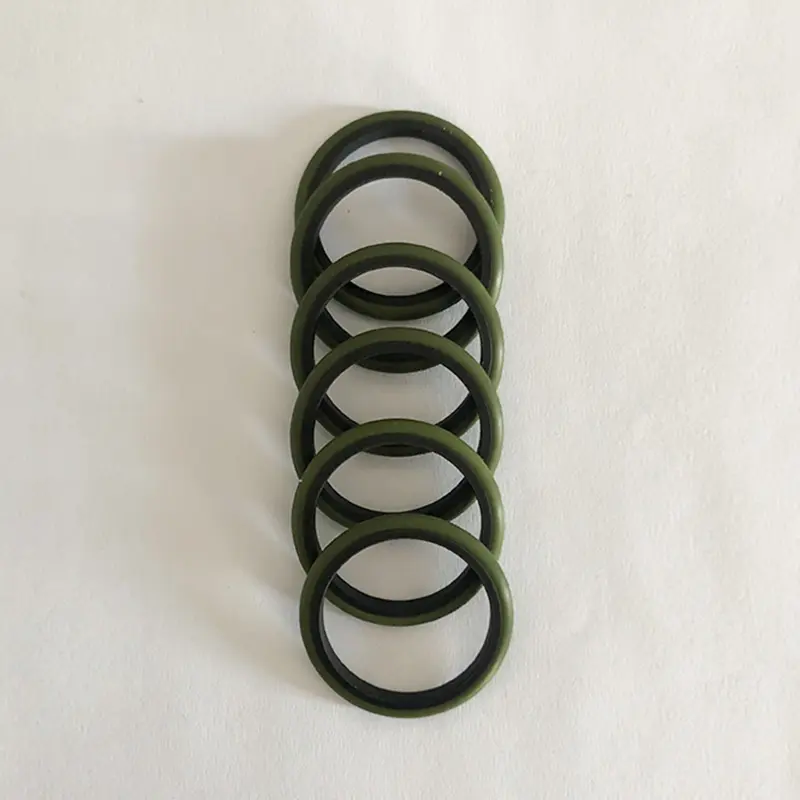

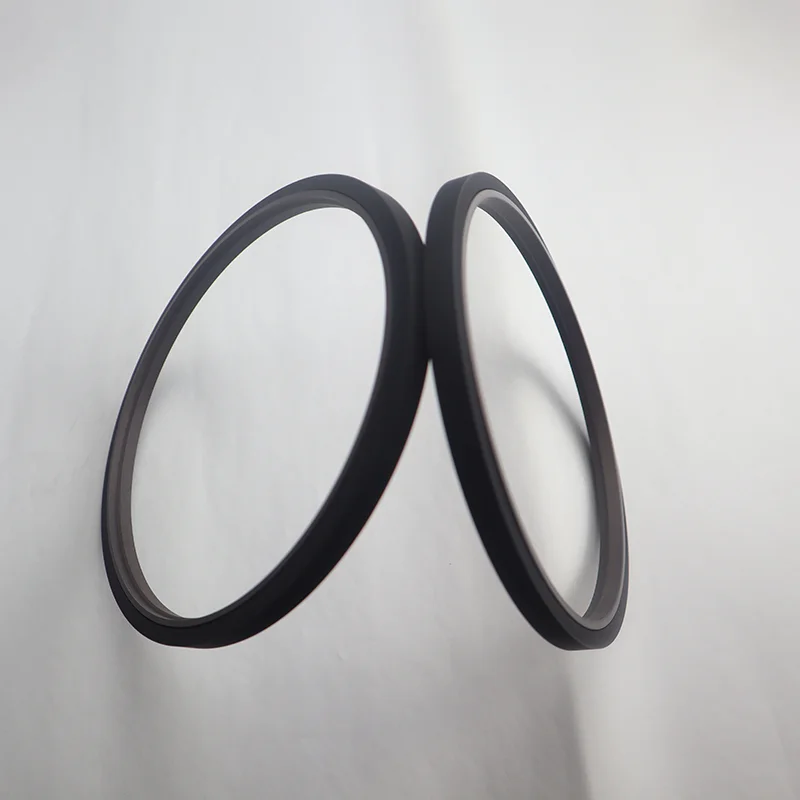

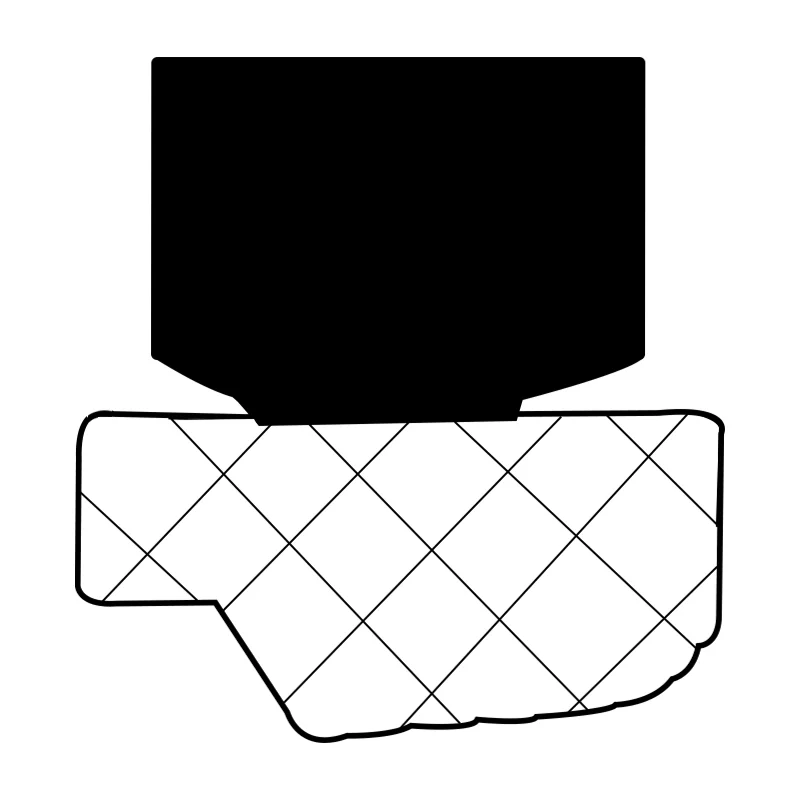

Các con dấu thanh piston áp suất cao được cung cấp bởi Ruichen bao gồm các vòng niêm phong PTFE và vòng cao su hình chữ O, được sử dụng đặc biệt để niêm phong một chiều chuyển động đối ứng thủy lực. Chúng được chia thành loạt RC01-RC14 theo các vòng chữ O phù hợp. Khi làm việc, vòng chữ O cung cấp lực xuyên tâm để bù cho sự hao mòn của vòng niêm phong, và thiết kế môi mỏng của vòng niêm phong phù hợp. Cả hai làm việc cùng nhau để tạo ra một hiệu ứng niêm phong tốt.
Các con dấu thanh piston áp suất cao của chúng tôi được sử dụng rộng rãi trong các máy ép phun và máy đúc trong các hệ thống thủy lực công nghiệp, máy xúc và máy xúc lật trong máy móc kỹ thuật, các bộ phận thủy lực trong sản xuất và bảo trì ô tô, thiết bị truyền động và thiết bị truyền động trong không gian hàng không vũ trụ. Họ có thể đảm bảo hiệu quả hoạt động ổn định của các hệ thống thủy lực và tránh rò rỉ.
Các tính năng và ứng dụng sản phẩm:
Đặc trưng:
1. Con dấu thanh piston áp suất cao có thể được sử dụng cho cả các ứng dụng thủy lực và khí nén.
2. Hiệu suất niêm phong luôn tốt cho dù đó là điều kiện niêm phong áp suất cao hay thấp.
3. Ma sát thấp, điện trở khởi đầu nhỏ, chuyển động trơn tru, ma sát động và tĩnh bằng nhau, không leo.
4. Con dấu có một tuổi thọ dài, thích hợp để niêm phong bôi trơn không dầu.
5. Không gian cấu trúc nhỏ và lắp đặt và bảo trì dễ dàng.
Điều kiện làm việc áp dụng:
Các điều kiện làm việc áp dụng của niêm phong thanh piston áp suất cao (giá trị giới hạn không được xuất hiện cùng một lúc)
| Hồ sơ | Người mẫu | Áp lực (MPA) | Nhiệt độ (℃) | Tốc độ (m/s) | Phương tiện truyền thông |
 |
RC01/RC02 | ≤70 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực, chất lỏng chống cháy (HFA/HFB), khí, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực, chất lỏng chống cháy (HFA/HFB), khí, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) | |||||
 |
RC05 | ≤200 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), nước, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), khí, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), nước, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) | |||||
 |
RC10 | ≤260 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), nước, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) | |||||
 |
RC11 | ≤60 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), nước, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), nước, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) | |||||
 |
RC12 | ≤60 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), nước, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) | |||||
 |
RC13 | ≤20 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), khí, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) | |||||
 |
RC14 | ≤20 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), khí, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) |
Lựa chọn vật chất:
1. Các vật liệu O-Ring phù hợp có thể được chọn: R01 Nitrile cao su (NBR), Ro2 Fluororubber (FKM), v.v.
2. Vật liệu vòng niêm phong: PTFE1, PTFE2, PTFE3, PTFE4, PU, v.v.
Ví dụ đặt hàng: (chỉ một số mô hình được hiển thị, vui lòng liên hệ với chúng tôi để biết các mô hình đặt hàng cụ thể)
Mô hình đơn hàng RC01-80X89.6x7.8-PTFE3-R01
Đường kính mô hình-ROD X Đường kính Groove x Groove Width
Mô hình đơn hàng RC03 Điên80x89x10-ptfe3-r01
Đường kính mô hình-ROD X Đường kính Groove x Groove Width
Mô hình đơn hàng RC06 Wap80x89.9x9.2-PTFE3-R01
Đường kính mô hình-ROD X Đường kính Groove x Groove Width
Mô hình thứ tự RC08-80X90.2x11.2-PTFE3-R01 Model-Rod Đường kính x Đường kính Groove x Groove Width-Mode
Thông số kỹ thuật:
(Chỉ một số mô hình được hiển thị, vui lòng liên hệ với chúng tôi để biết các mô hình đơn hàng cụ thể)

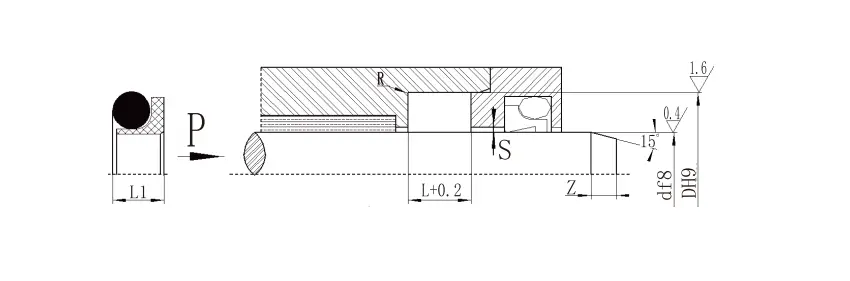

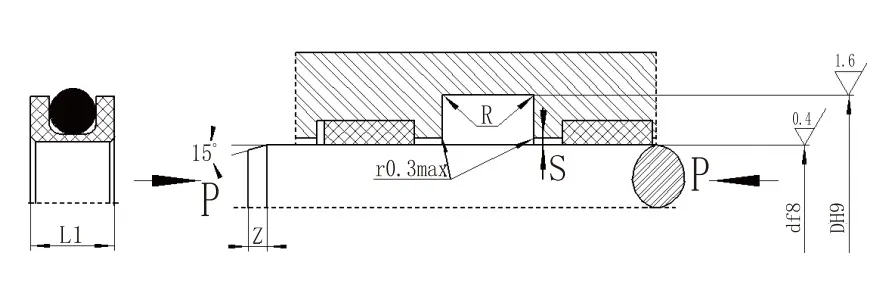

| 4.1 Thông số kỹ thuật RC01 (Sản phẩm có kích thước bất kỳ trong bảng đặc tả có thể được sản xuất) | ||||||||||
| DF8 Loại tiêu chuẩn RC01 |
DF8 Tải trọng ánh sáng RC01-Q |
DF8 Tải nặng RC01-Z |

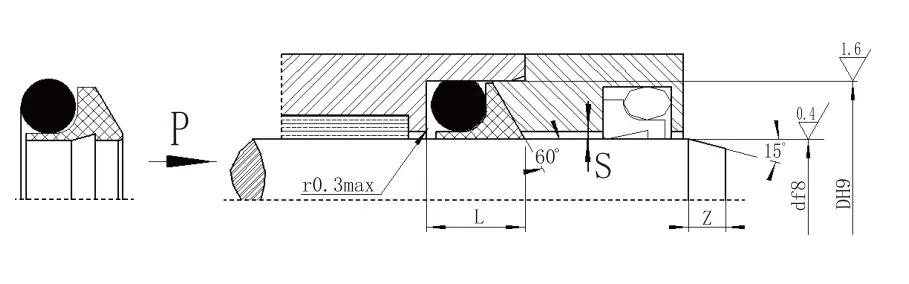

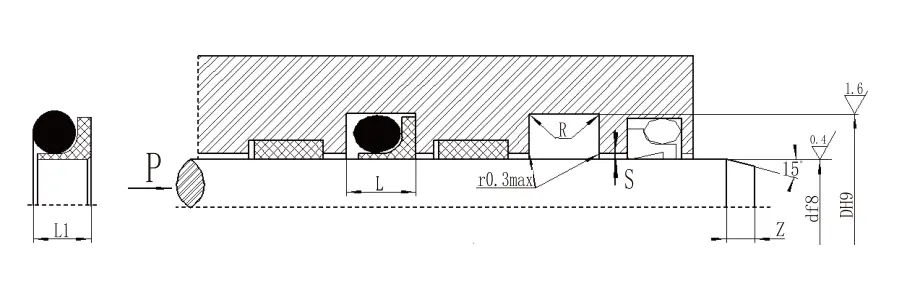

D H9 | L+0.2 | L1 | RTối đa | STối đa | ZTối thiểu | d0 | |
| <20MPa | <40MPa | |||||||||
| - | 5 ~ 17.9 | - | D+3,5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39,9 | - | D+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39,9 | D+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+12,5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Lưu ý: 1. Đối với ≤30mm, nên sử dụng rãnh mở. | ||||||||||
| 2. Để cài đặt các con dấu rãnh tích phân (đã đóng), vui lòng tham khảo Hướng dẫn cài đặt của công ty chúng tôi. 3. Đối với áp suất> 40MPa, diện tích gốc của con dấu sử dụng dung sai phù hợp với H8/F8. | ||||||||||
| 4.1 RC03 Bảng tham số đặc tả (sản phẩm có kích thước trong bảng đặc tả có thể được tạo ra) | |||||||
| D F8 | D H9 | L+0.2 | STối đa | ZTối thiểu | d0 |
|
|
| <40MPa | <60MPa |
|
|||||
| 5 ~ 17 | D+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| Lưu ý: 1. Đối với áp suất> 60MPa, khu vực rễ con dấu sử dụng dung sai phù hợp với H8/F8 và con dấu áp suất cực cao Smax <0,05. | |||||||
| 2. Vui lòng tham khảo công ty của chúng tôi khi một cấu trúc rãnh đóng phải được sử dụng. | |||||||
| 4.1 Thông số kỹ thuật RC06 (Sản phẩm có kích thước trong bảng đặc tả có thể được sản xuất) | ||||||||||
| D F8 Loại tiêu chuẩn RC06 |
D F8 Tải trọng ánh sáng RC06-Q |
D F8 Tải nặng RC06-Z |
D H9 | L+0.2 | L1 | RTối đa | STối đa | ZTối thiểu | d0 | |
| <20MPa | <40MPa | |||||||||
| - | 4 ~ 17.9 | - | D+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39,9 | - | D+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 106.9 | 4 ~ 17.9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39,9 | D+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | D+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | D+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D+18,5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Lưu ý: 1. Đối với đường kính trục ≤70mm, nên sử dụng rãnh mở. Để cài đặt các con dấu rãnh tích phân (đã đóng), vui lòng tham khảo Hướng dẫn cài đặt. | ||||||||||
| 2. Đối với áp suất> 40MPa, diện tích gốc của con dấu sử dụng dung sai phù hợp với H8/F8. | ||||||||||
| 4.1 Thông số kỹ thuật RC08 (Sản phẩm có kích thước trong bảng đặc tả có thể được sản xuất) | ||||||||||
| Loại tiêu chuẩn DF8 RC08 | Tải nhẹ df8 rc08-q | Tải nặng df8 rc08-z | Đường kính rãnh D H9 | Chiều rộng rãnh L+0,2 |
Chế độ cao L1 | Góc tròn rTối đa | Giải phóng mặt bằng sTối đa | Rít lên ZTối thiểu |
Dương dây chữ O Diamete d0 | |
| <20MPa | <60MPa | |||||||||
| - | 5 ~ 17.9 | - | D+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39,9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39,9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Lưu ý: 1. Vui lòng tham khảo công ty của chúng tôi khi cần thiết Groove. | ||||||||||
| 2. Áp suất> 60MPa, dung sai khớp H8/F8 của rễ, Smax con dấu áp suất cực cao <0,05. | ||||||||||
