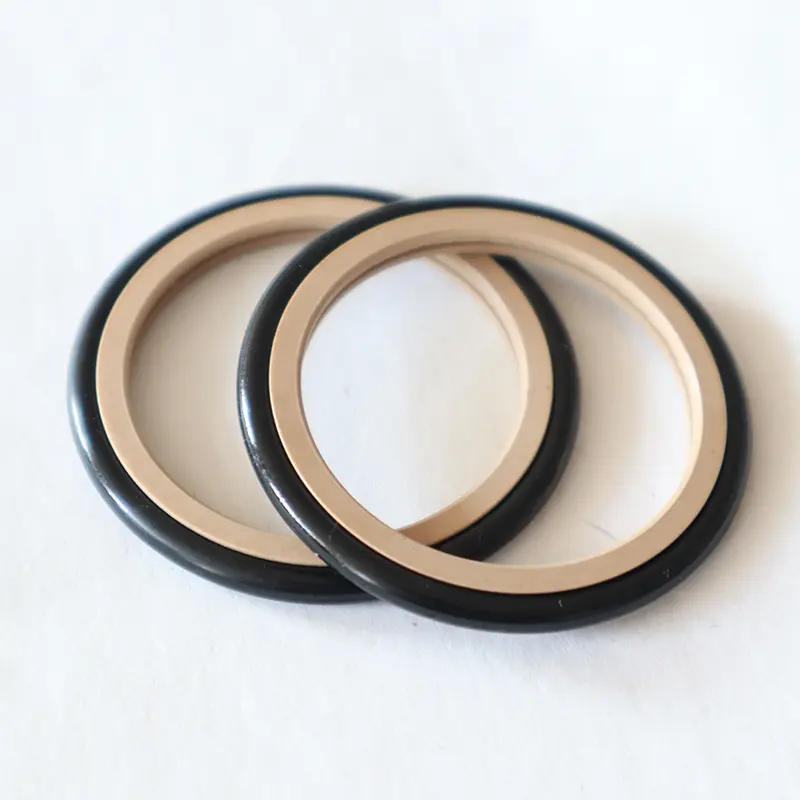

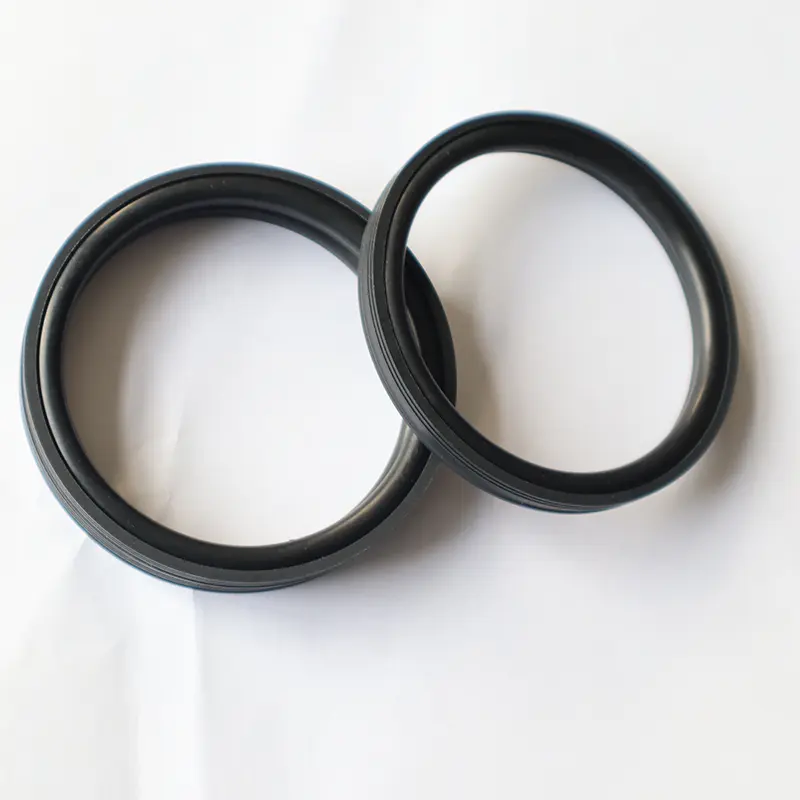

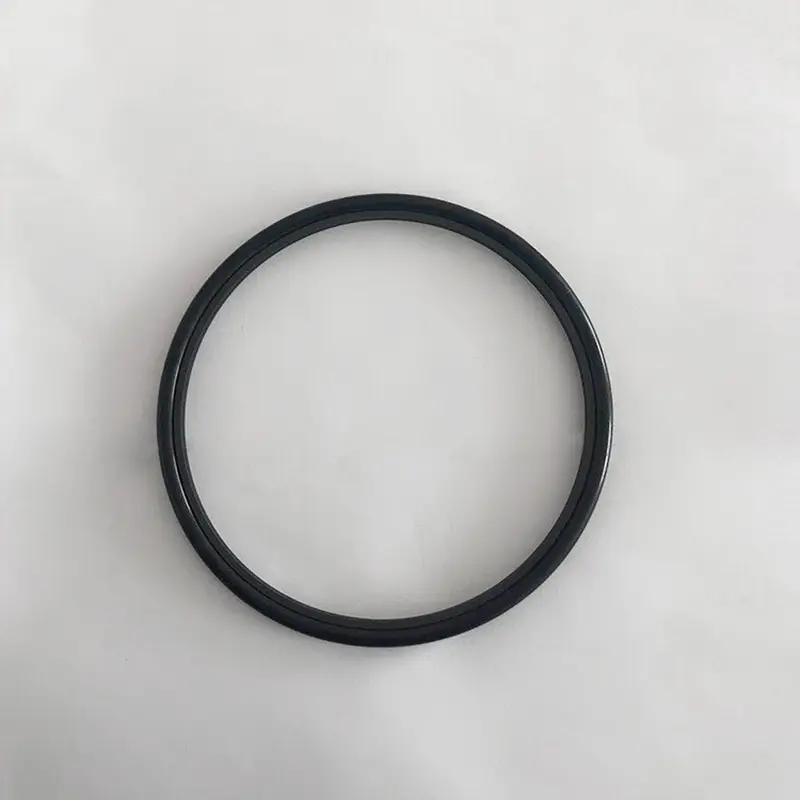

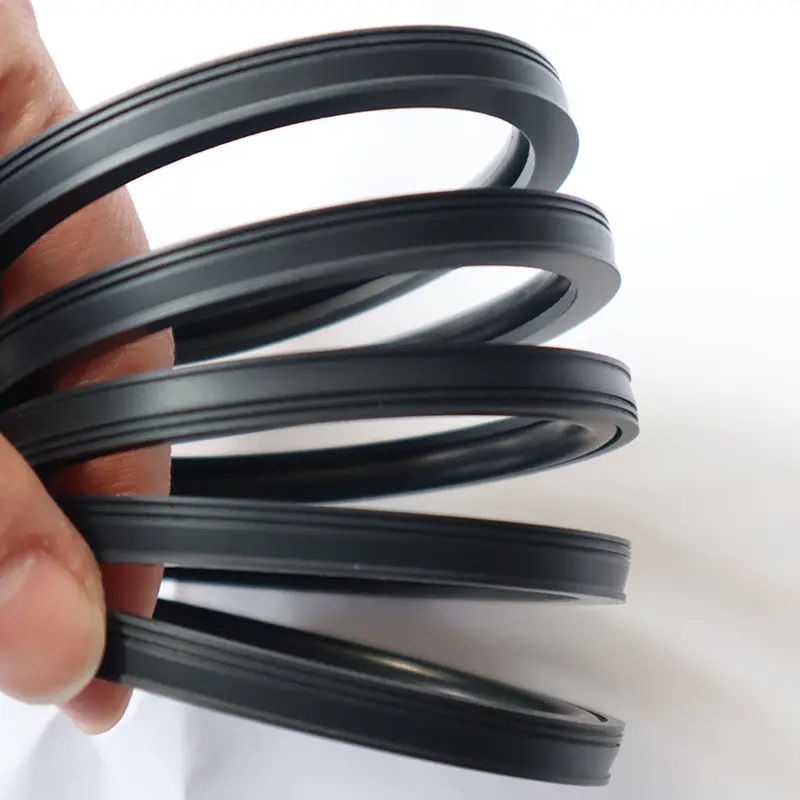

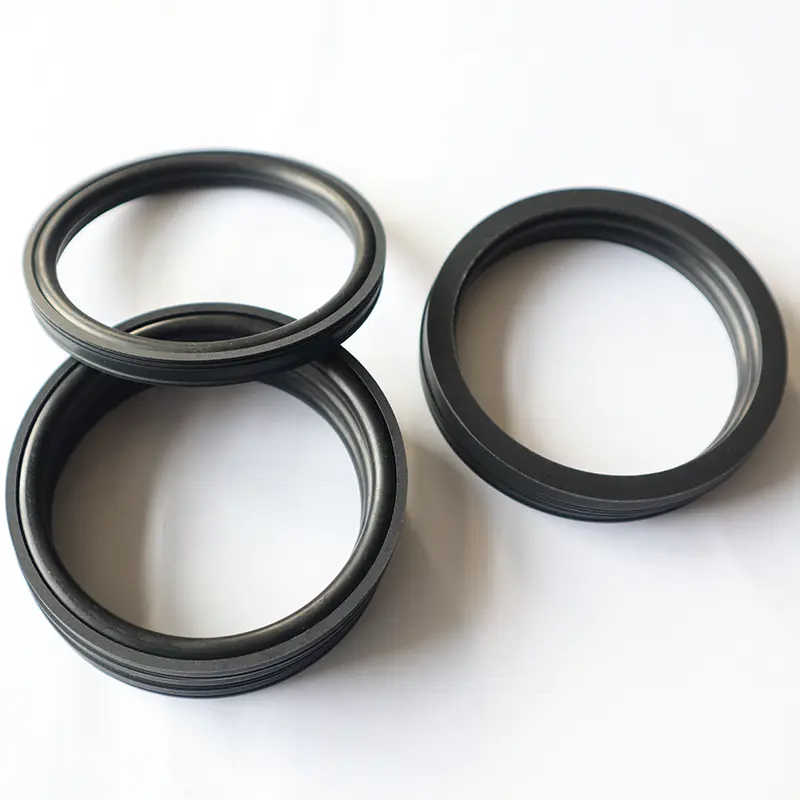

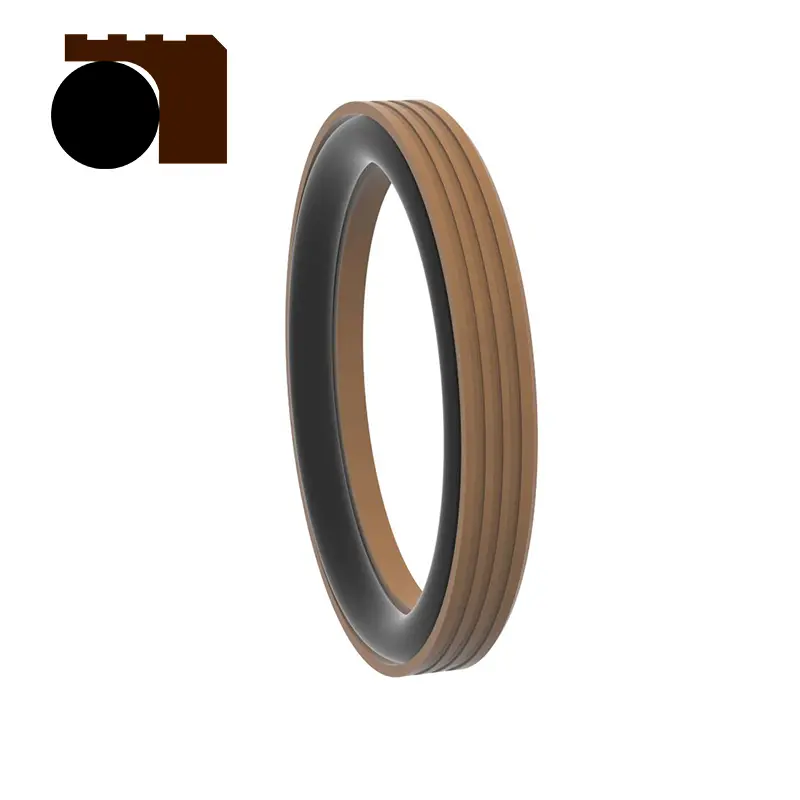

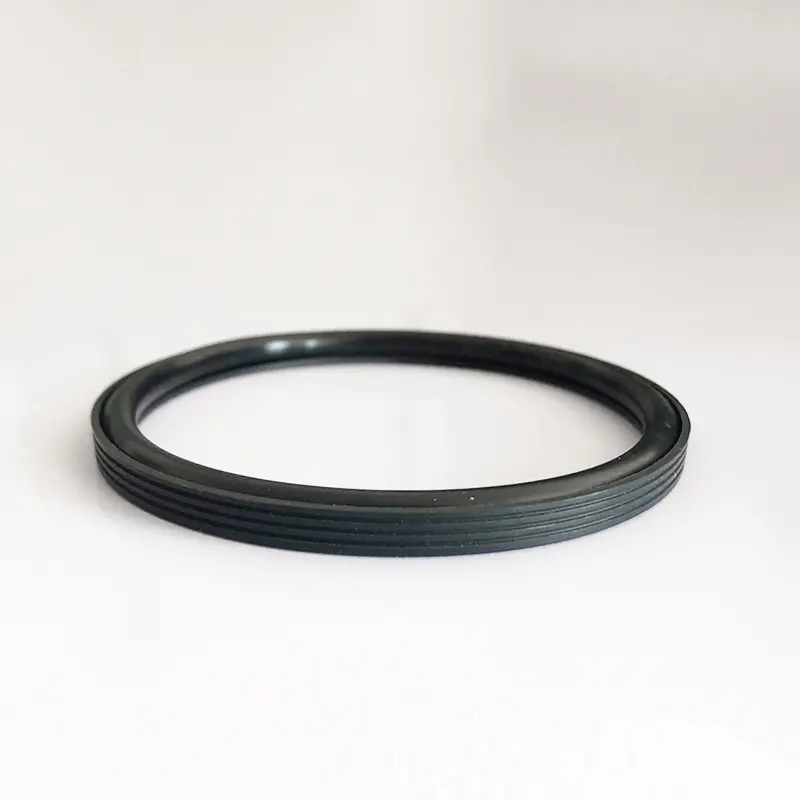

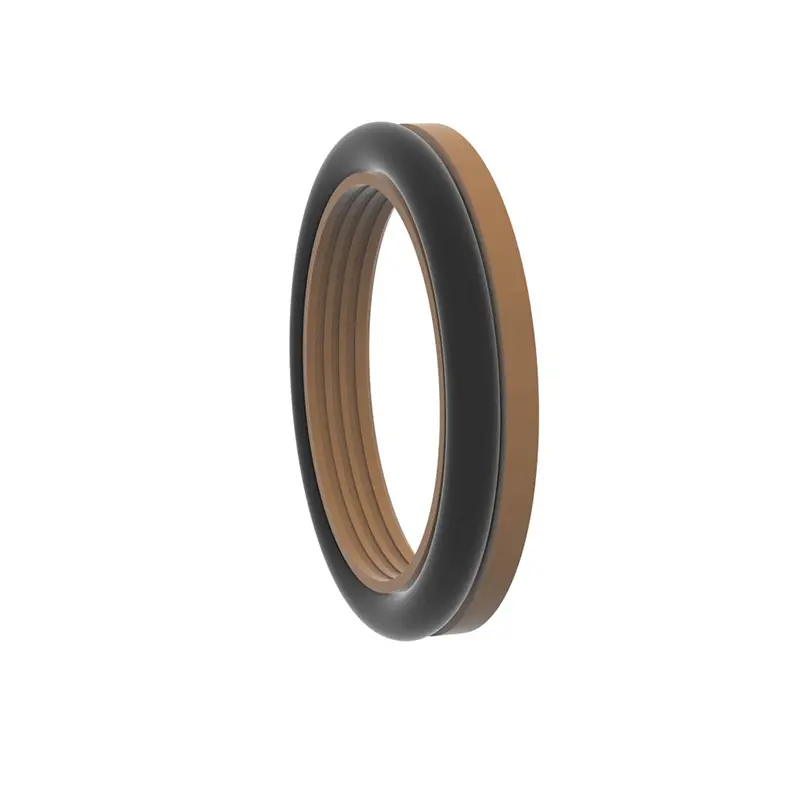

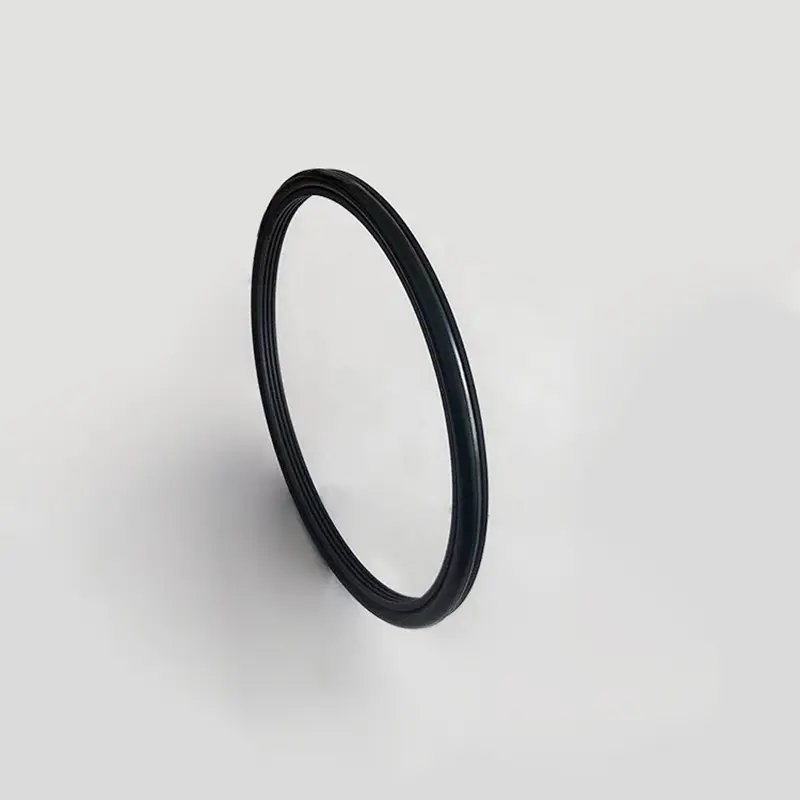

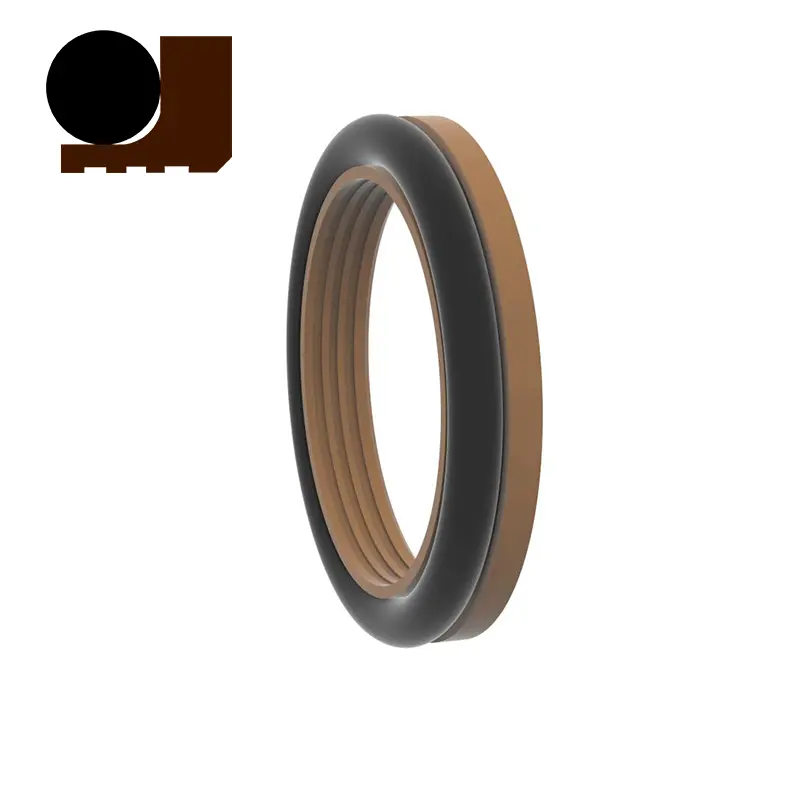

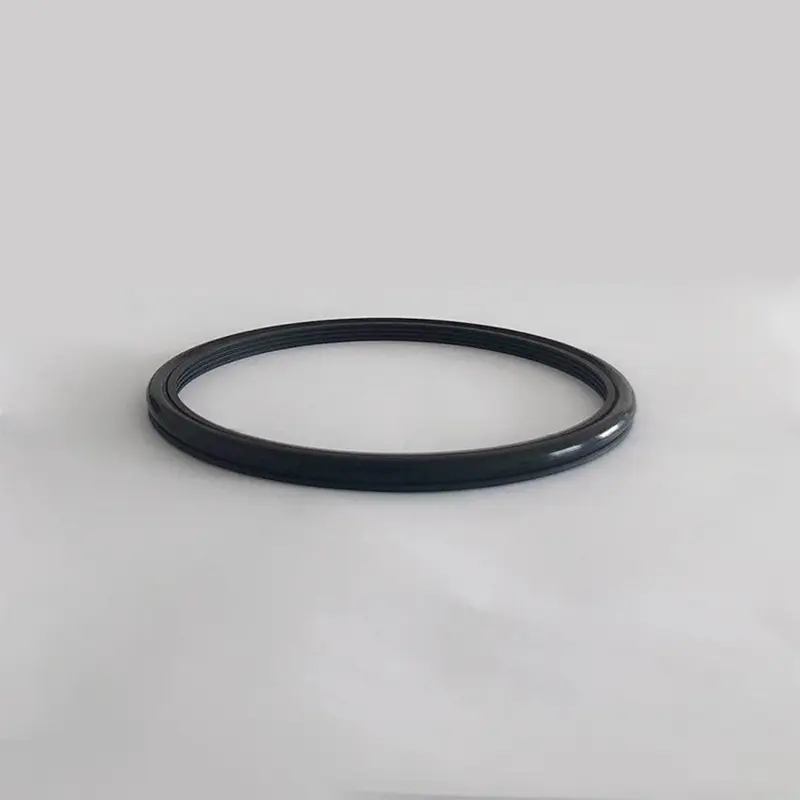

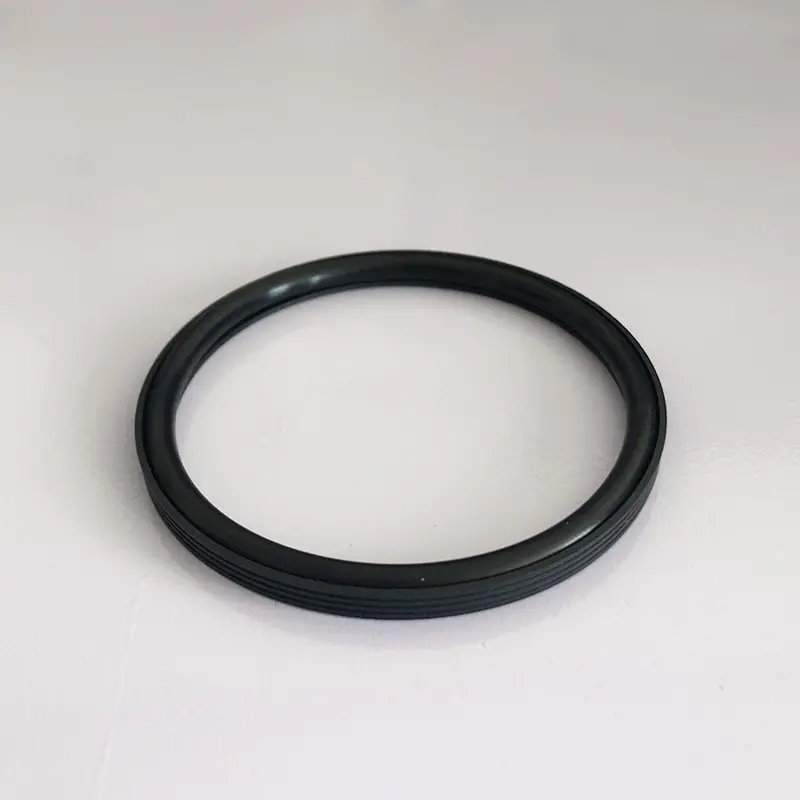

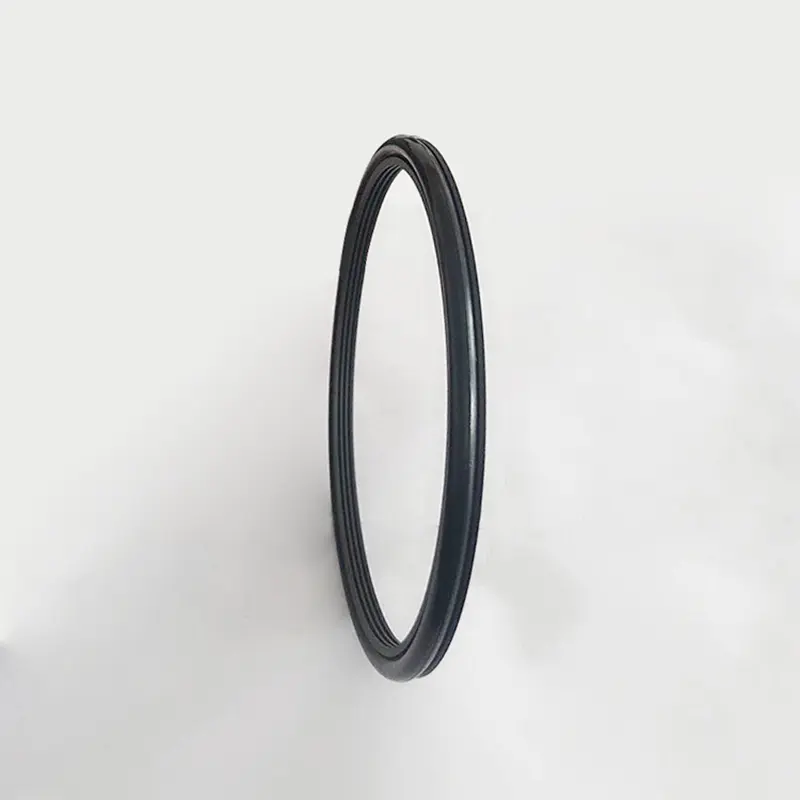

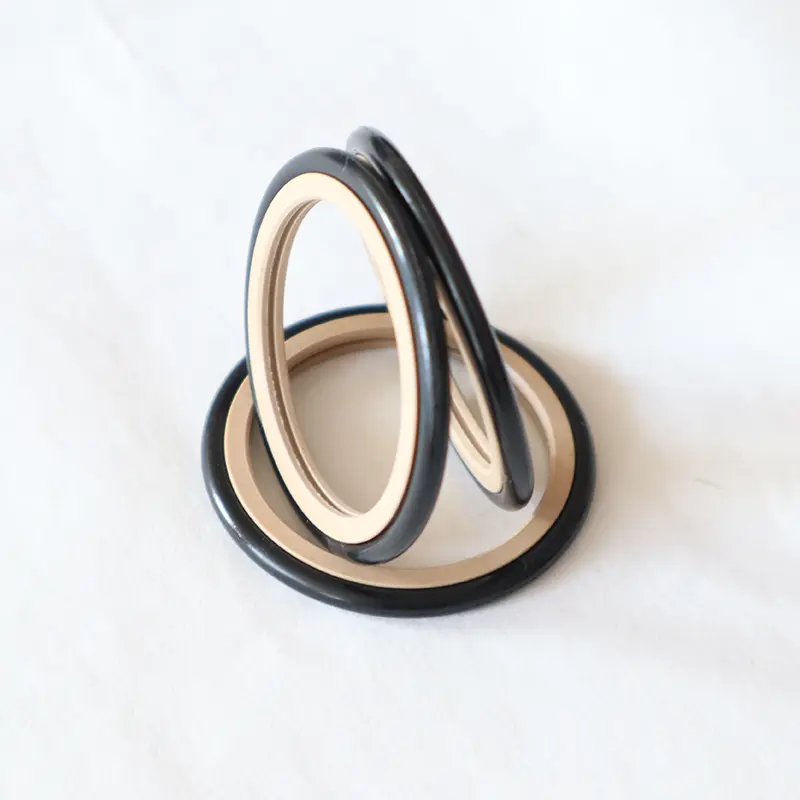

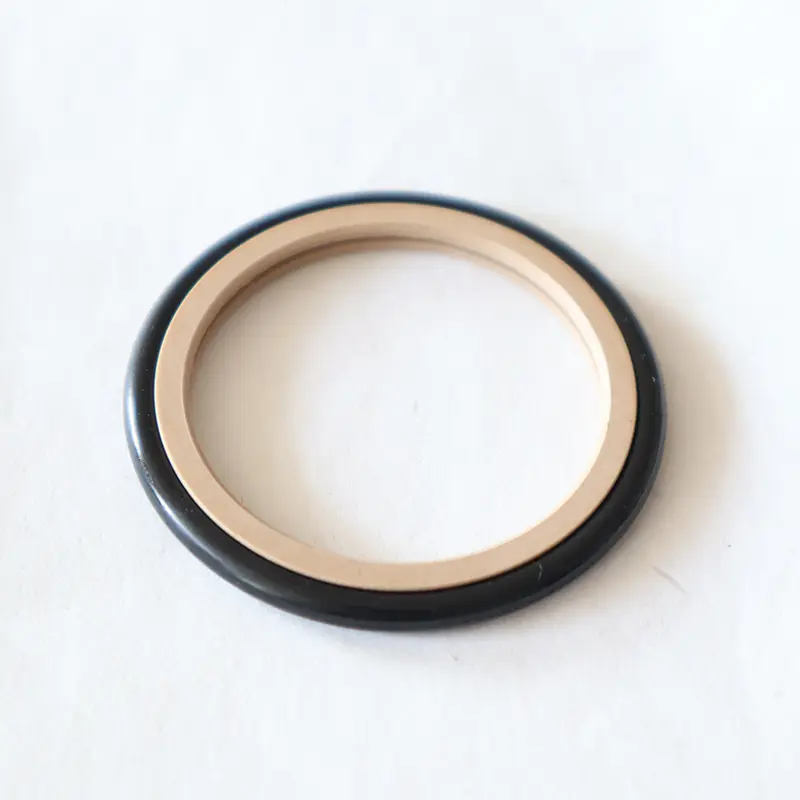

Các con dấu áp suất cao RC2061 và RC2062 cho bùn xi măng được ra mắt bởi các con dấu Ruichen được thiết kế để đối phó với các điều kiện niêm phong xi măng phức tạp và khắc nghiệt.

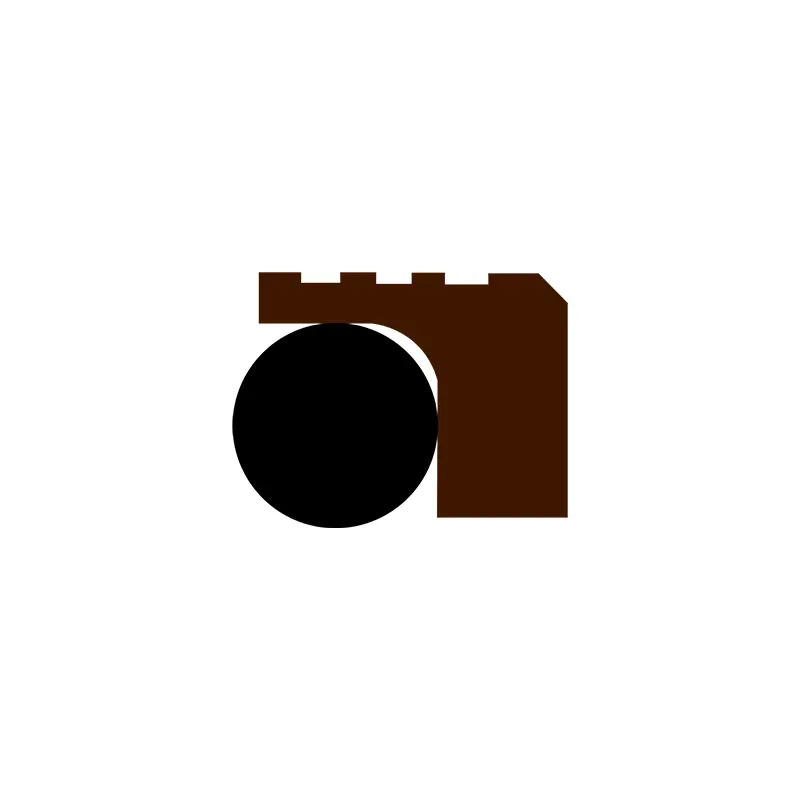

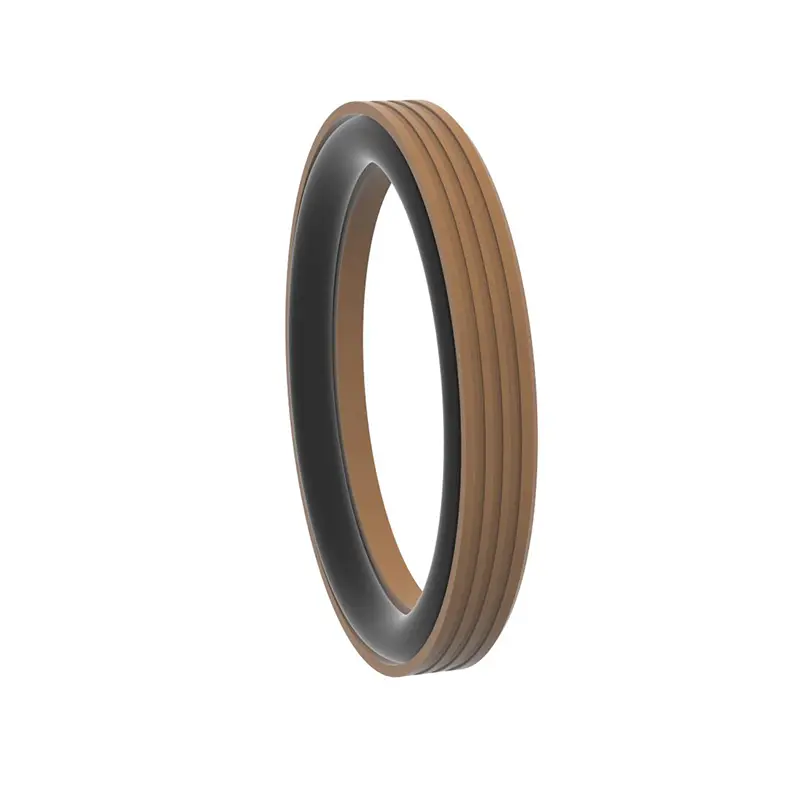

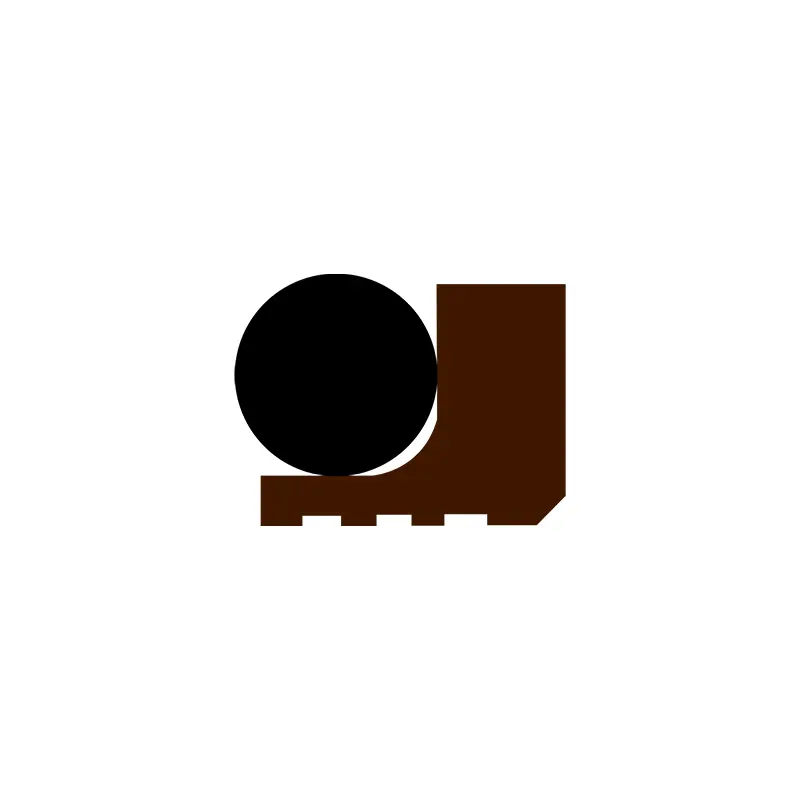

Hai sản phẩm này có cùng cấu trúc, cả hai đều bao gồm các vòng niêm phong có răng bằng nhựa được thiết kế cẩn thận và vòng chữ O để đạt được sự niêm phong một chiều của chuyển đổi thủy lực và chuyển động quay. Họ có một loạt các ứng dụng và có thể đóng một vai trò quan trọng trong các thiết bị như máy bơm pít tông, bơm bùn, máy khoan vít, giàn khoan, thiết bị thăm dò dầu và nhà máy trộn bê tông.
Về hiệu suất, các con dấu áp suất cao của chúng tôi cho bùn xi măng có thể cho thấy nhiều lợi thế. Các đặc điểm cuộc sống lâu dài làm giảm nhu cầu thay thế thường xuyên các bộ phận niêm phong và giảm chi phí bảo trì thiết bị; Hiệu suất ma sát thấp đảm bảo hoạt động trơn tru của thiết bị và giảm mất năng lượng; Việc niêm phong tốt có hiệu quả ngăn ngừa rò rỉ bùn xi măng và đảm bảo hoạt động ổn định của thiết bị; Không gian cấu trúc nhỏ thuận tiện để lắp đặt và bố trí trong không gian hạn chế của các thiết bị khác nhau; Dễ dàng cài đặt, sử dụng và bảo trì cải thiện hơn nữa hiệu quả của việc sử dụng thiết bị.
Đối với các môi trường ác tính như bùn xi măng, sản phẩm có thể tăng cường hiệu ứng niêm phong thông qua thiết kế tối ưu hóa môi và độ dày đặc biệt. Khi được sử dụng để niêm phong phương tiện truyền thông bùn, để cải thiện hơn nữa hiệu suất niêm phong và tuổi thọ thành phần, chúng tôi khuyên bạn nên bôi trơn mỡ giữa hai (hoặc nhiều) con dấu. Hai con dấu áp suất cao này cho bùn xi măng cung cấp một giải pháp đáng tin cậy và hiệu quả cho vấn đề niêm phong bùn xi măng áp suất cao.
Các tính năng và ứng dụng sản phẩm:
Ví dụ đặt hàng:
Mô hình đơn hàng RC2061-80X91.7X7.6-PTFE4-R01 Đường kính trục mô hình X Đường kính
Mô hình đơn hàng RC2062-80X68.3x7.6-PTFE4-R01
Đường kính xi-lanh mô hình X Đường kính Groove x Groove Width-Mode

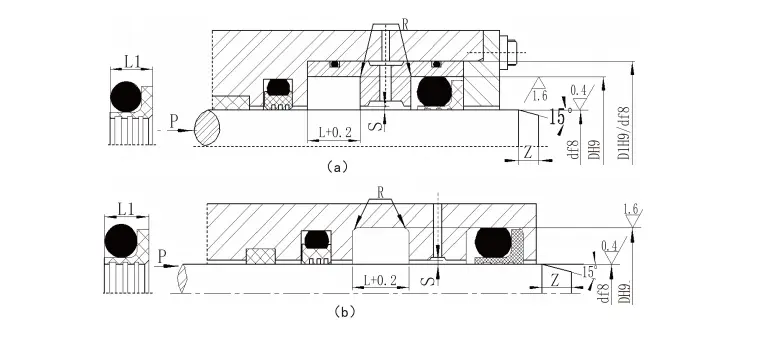

Thông số kỹ thuật:

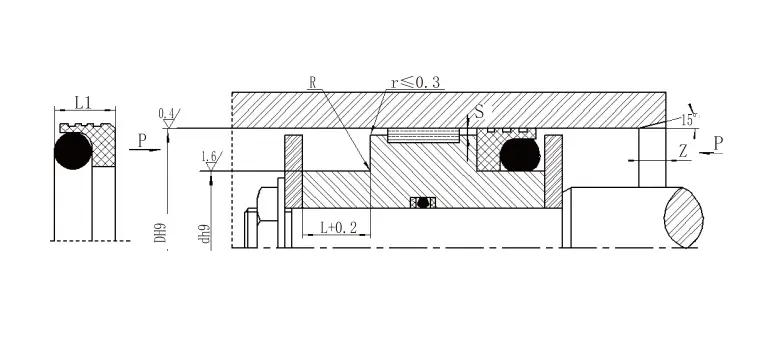

| Phạm vi đường kính trục
Loại tiêu chuẩn D F8 RC2061 |
Phạm vi đường kính trục
Tải nặng D F8 RC2061-Z |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0.2 |
Chân gian chiều rộng1 | Góc tròn Rmax |
Giải phóng mặt bằng Smax | Rít lên Zmin |
Đường kính dây chữ O | ||
| <10MPa | <20MPa | <40MPa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Lưu ý: 1. Đối với đường kính trục ≤30mm, rãnh mở được khuyến nghị. | ||||||||||
| 2. Đối với con dấu quay, độ cứng bề mặt của trục quay được khuyến nghị là HRC ≥58. 3. Đối với áp suất lớn hơn 30MPa, H8/F8 được khuyến nghị cho khoảng cách đùn. | ||||||||||
| Phạm vi khẩu độ
Tiêu chuẩn D H9 RC2062 |
Phạm vi khẩu độ
Tải nặng D H9 RC2062-Z |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0.2 |
Chân gian chiều rộng1 | Góc tròn Rmax |
Giải phóng mặt bằng Smax | Rít lên Zmin |
Đường kính dây chữ O | ||
| <10MPa | <20MPa | <40MPa | ||||||||
| 8 ~ 12.9 | - | D-4,5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19,4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Lưu ý: 1. Đối với đường kính xi lanh ≤ 30 mm, các rãnh mở được khuyến nghị. | ||||||||||
| 2. Đối với áp suất lớn hơn 30 MPa, H8/F8 được khuyến nghị để giải phóng mặt bằng. | ||||||||||
| Các con dấu áp suất cao cho điều kiện làm việc của xi măng | ||||||
| Hồ sơ | Người mẫu | Áp lực MPA |
Nhiệt độ (℃) | Tốc độ (bệnh đa xơ cứng) |
Phương tiện truyền thông | |
| Chuyển động trước | Chuyển động quay | |||||
 |
RC2061 | ≤100 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | 2 | Nước, bùn, dầu thô, dầu thủy lực, nhũ tương, v.v. |
| -20 ~+200 (phù hợp với fkm-vòng o) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | 2 | Nước, bùn, dầu thô, dầu thủy lực, nhũ tương, v.v. |
| -20 ~+200 (phù hợp với fkm-vòng o) | ||||||
