Con dấu mặt bích kết thúc cao áp

Các con dấu mặt bích áp lực cao là các giải pháp đáng tin cậy mà các con dấu Ruichen có thể cung cấp cho bạn. Là một nhà sản xuất chuyên sản xuất và phát triển hải cẩu, các sản phẩm của chúng tôi có thể được sử dụng cho niêm phong áp suất nước, với tuổi thọ dài, niêm phong tốt, áp suất cao và khả năng chống áp suất cực cao, cấu trúc nhỏ gọn và chiếm giữ không gian nhỏ và các lợi thế phổ biến khác. Các mô hình phân khu sản phẩm rất đa dạng, chào mừng bạn liên hệ với chúng tôi để có được giải pháp phù hợp với bạn.

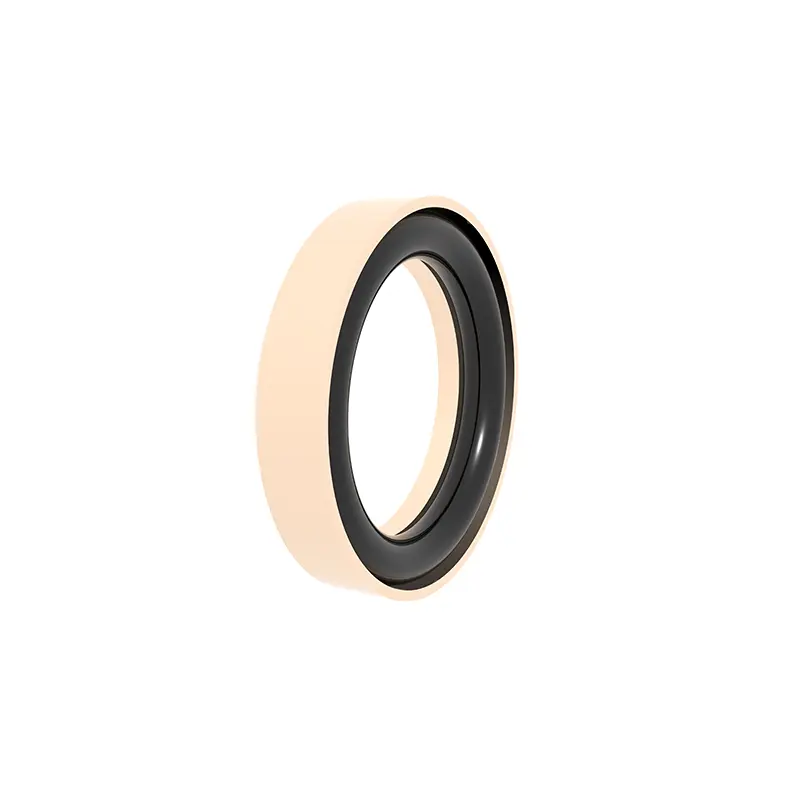

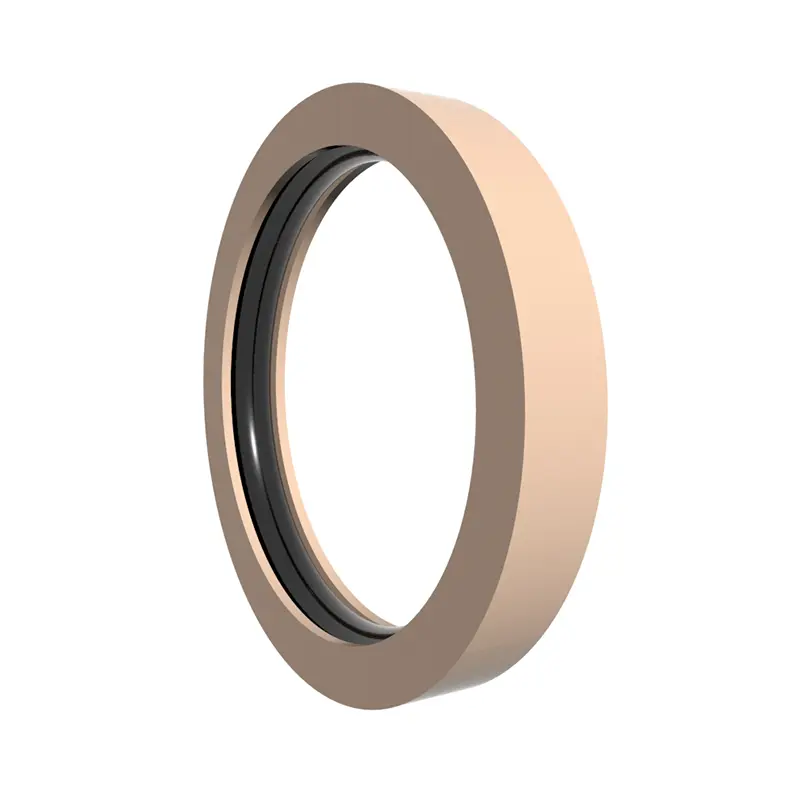

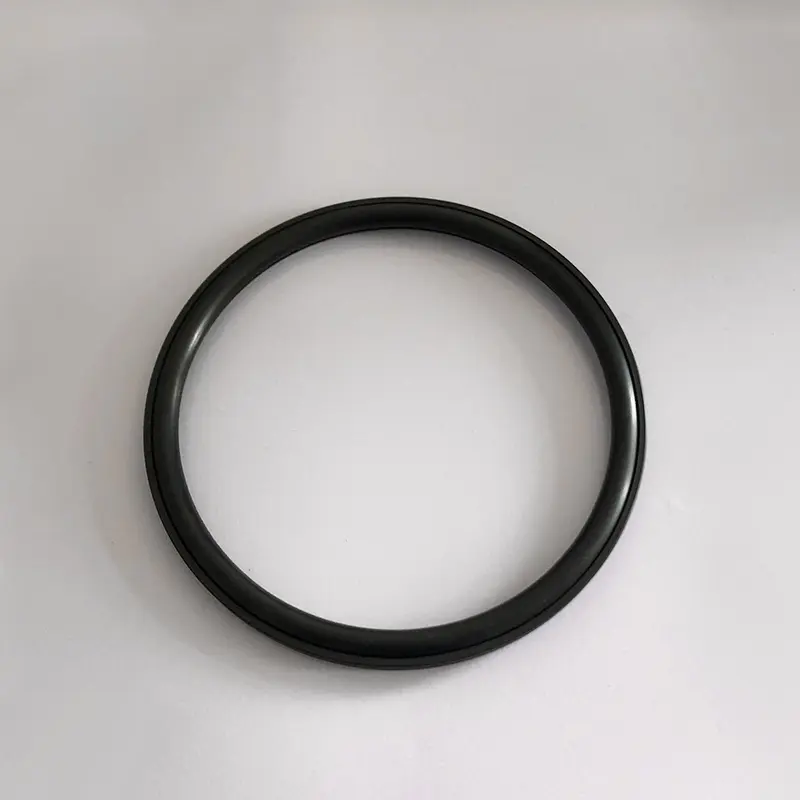

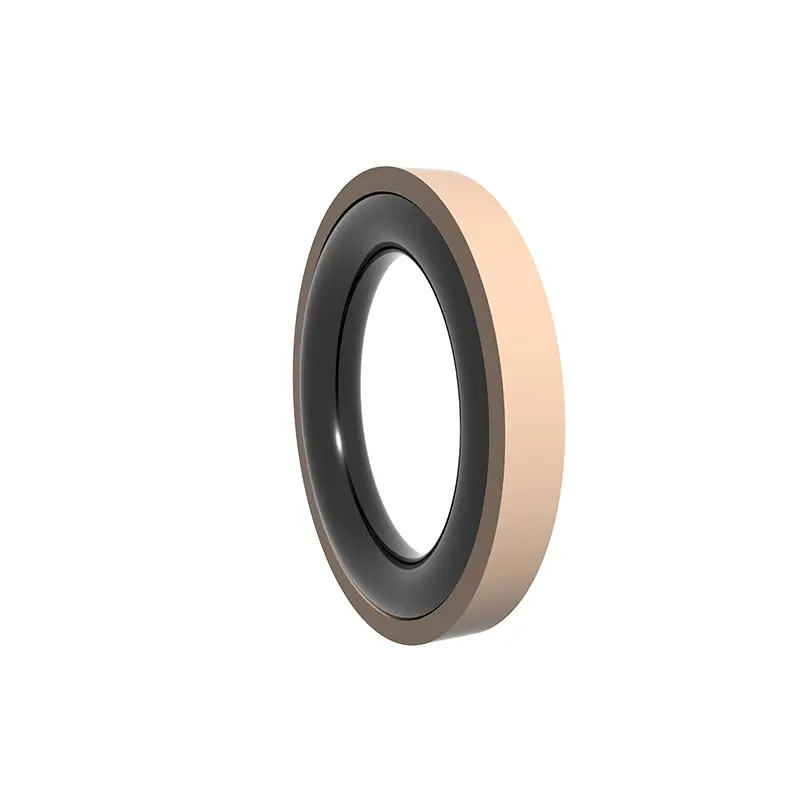

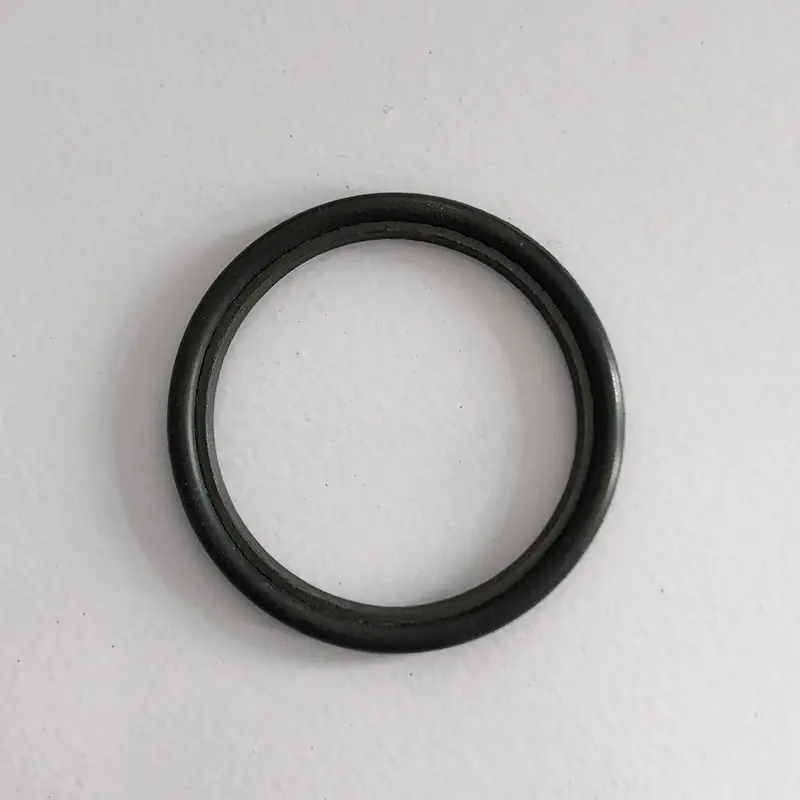

Ruichen Seals của chúng tôi High áp suất cuối mặt bích áp dụng thiết kế sáng tạo để cung cấp hiệu suất sản phẩm tốt hơn. Lõi là sự kết hợp của vòng niêm phong đặc biệt của vật liệu PTFE được lấp đầy hoặc được sửa đổi và vòng hình chữ O (cao su), phù hợp cho trục (đầu), mặt bích niêm phong tĩnh (áp suất) và nhu cầu niêm phong áp suất nước.

Các con dấu mặt bích áp lực cao có những ưu điểm đáng kể, tuổi thọ dài, giảm chi phí bảo trì, niêm phong tuyệt vời để ngăn chặn rò rỉ phương tiện, áp suất cao và khả năng chống áp lực cực cao để đáp ứng điều kiện làm việc cực độ và cấu trúc tinh tế để dễ dàng lắp đặt.

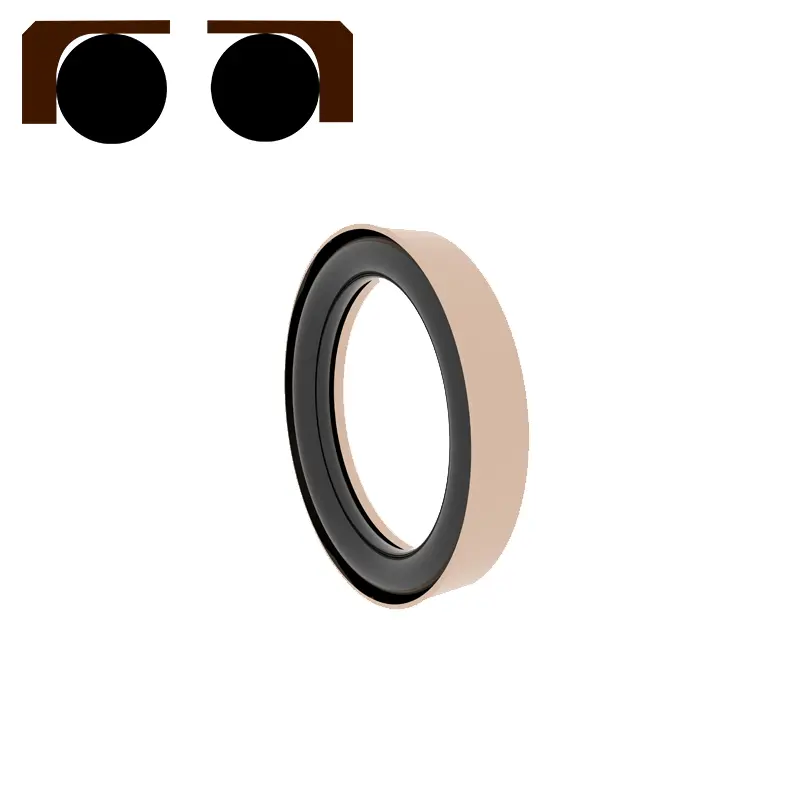

Theo các điều kiện làm việc khác nhau, chúng tôi đã tạo ra các mô hình được chia nhỏ để bạn lựa chọn từ: RC2871 Series (vòng niêm phong góc bên phải và vòng cao su hình chữ O) được chia thành các loại A và B để đối phó với các kịch bản áp suất khác nhau; Sê-ri RC2872 (vòng niêm phong hình chữ C và vòng cao su hình chữ O) phù hợp để niêm phong áp suất tĩnh; RC2873 (vòng niêm phong góc phải được gia cố và vòng cao su hình chữ O) chuyên niêm phong áp suất cực cao; RC2874 (vòng niêm phong hình chữ Y và vòng cao su hình chữ O) đảm bảo sự ổn định của niêm phong áp suất cực cao; Sê-ri RC2875 (vòng niêm phong hình chân và vòng cao su hình chữ O) được chia thành các loại A và B để đáp ứng các nhu cầu niêm phong tĩnh khác nhau.

Một số kết hợp đặc biệt có đầy đủ các điểm nổi bật, chẳng hạn như vòng niêm phong hình chân được sửa đổi với vòng chữ O, sử dụng cấu trúc trước và mặt bích để đạt được sự niêm phong tốt hơn ở áp suất cao hơn và chịu áp lực cao và cực cao; Điều tương tự cũng đúng với sự kết hợp của các vòng ni và vòng chữ O bên phải hình chữ C.


Các tính năng và ứng dụng sản phẩm:

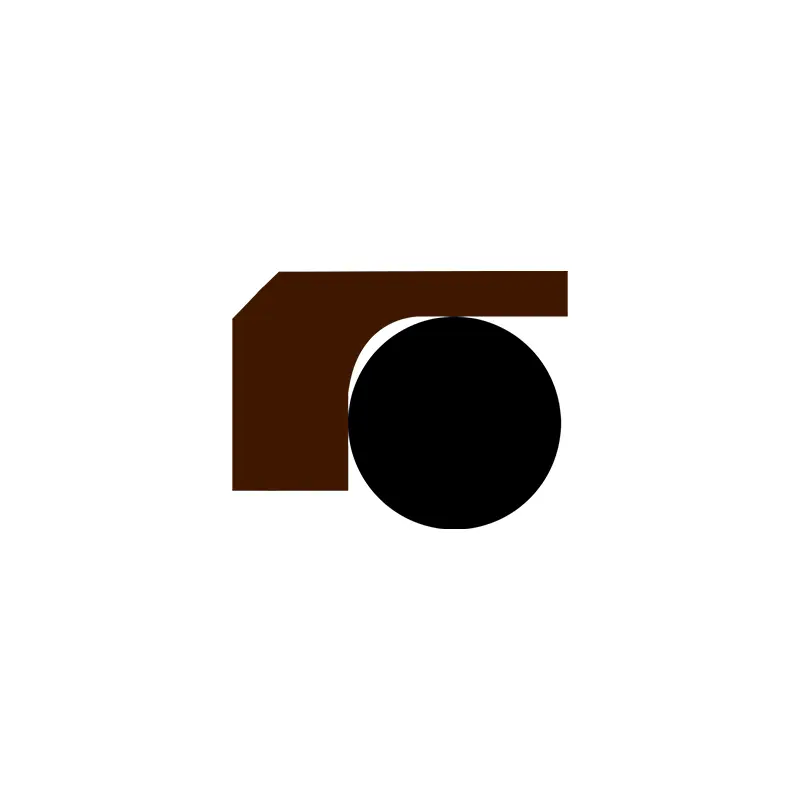

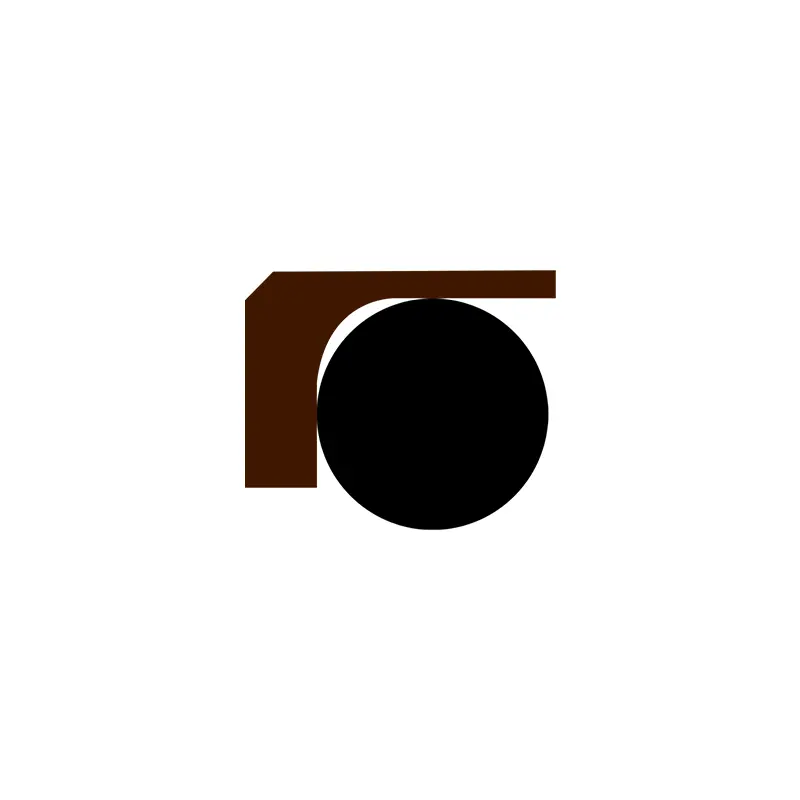

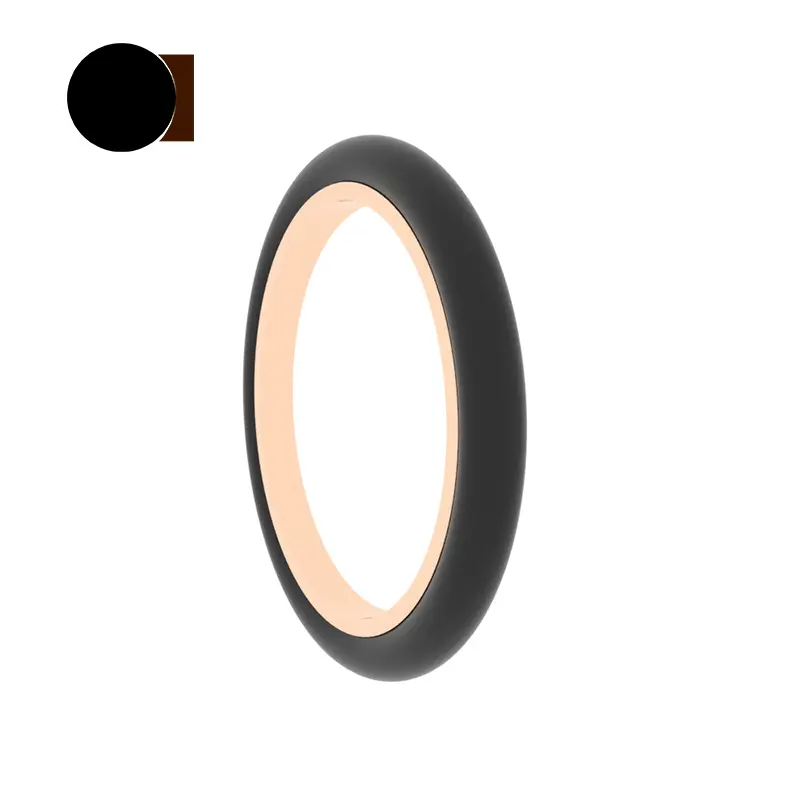

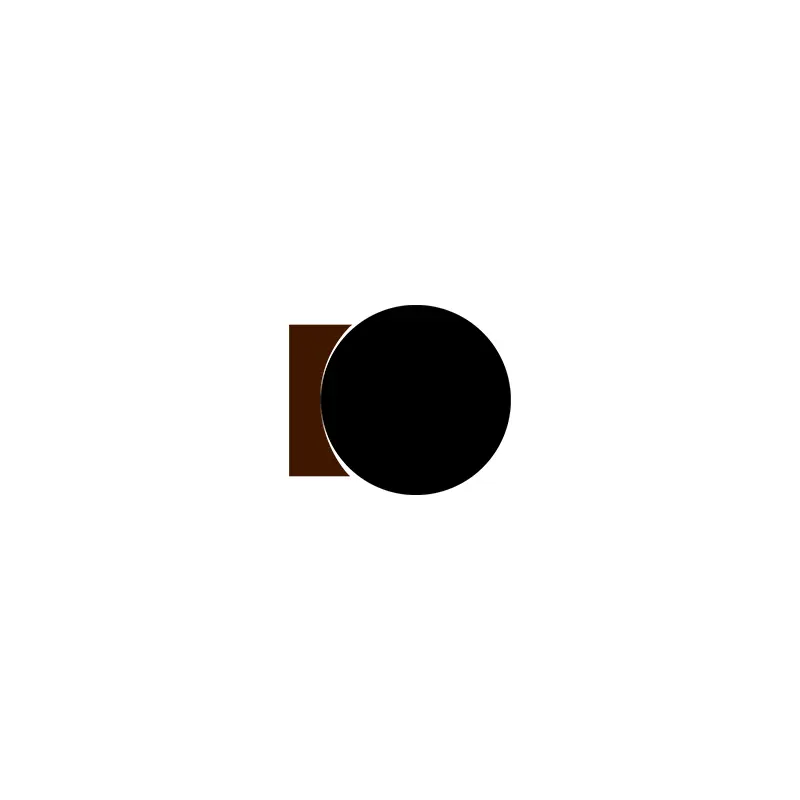

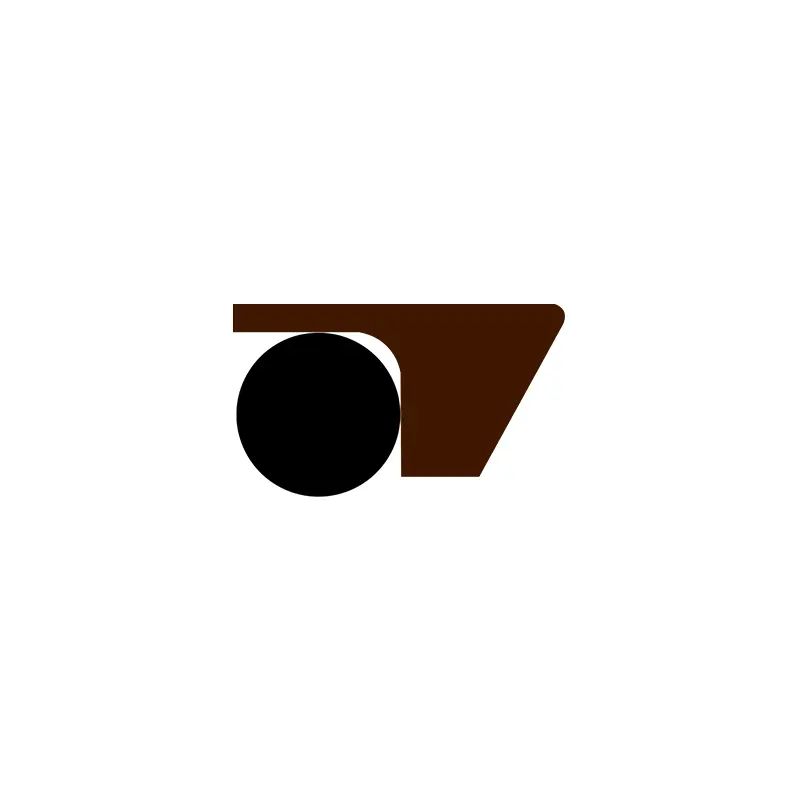

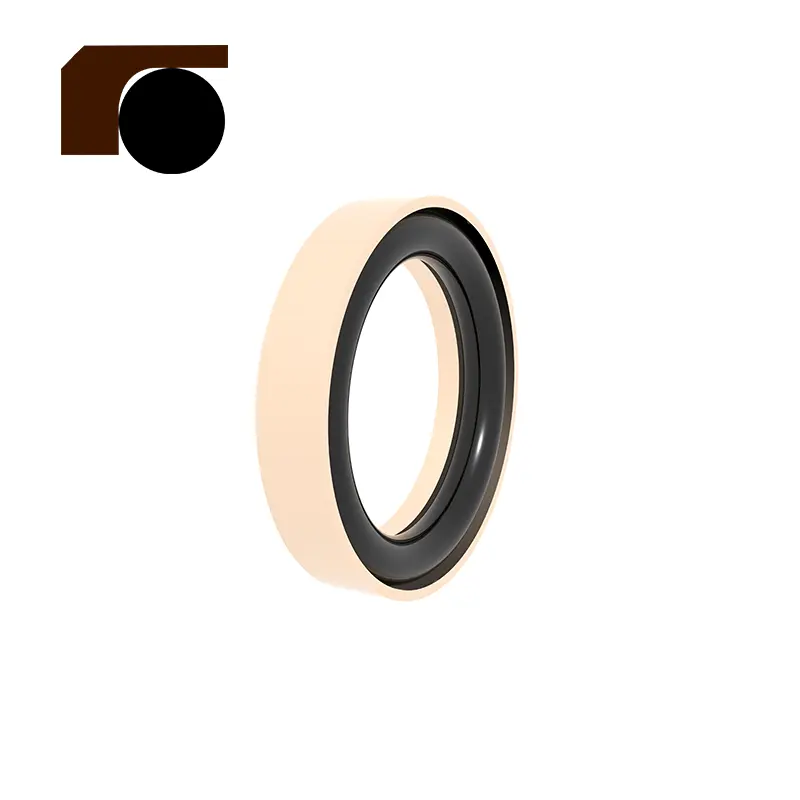

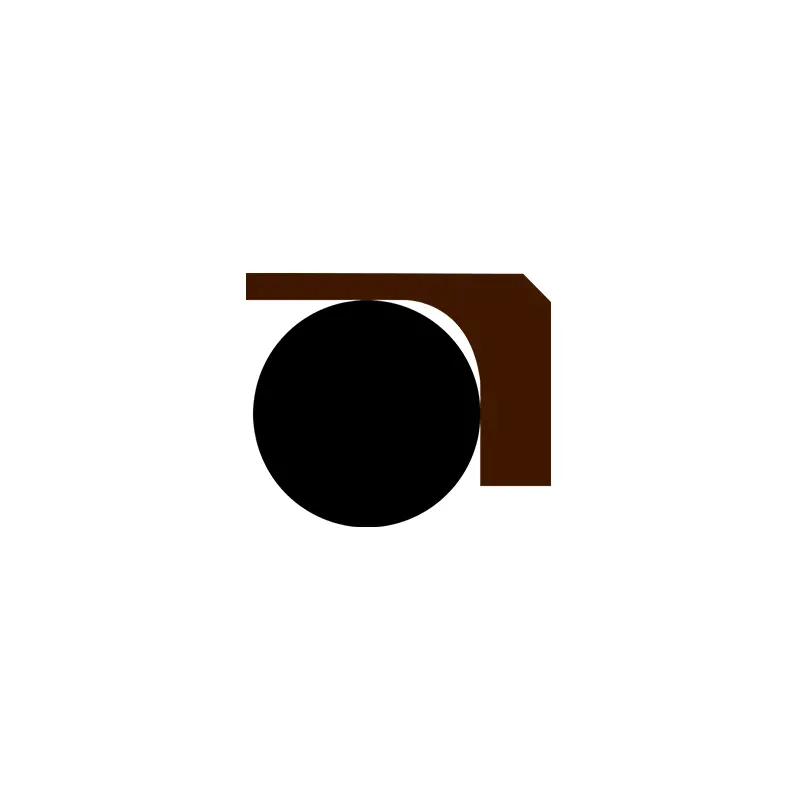

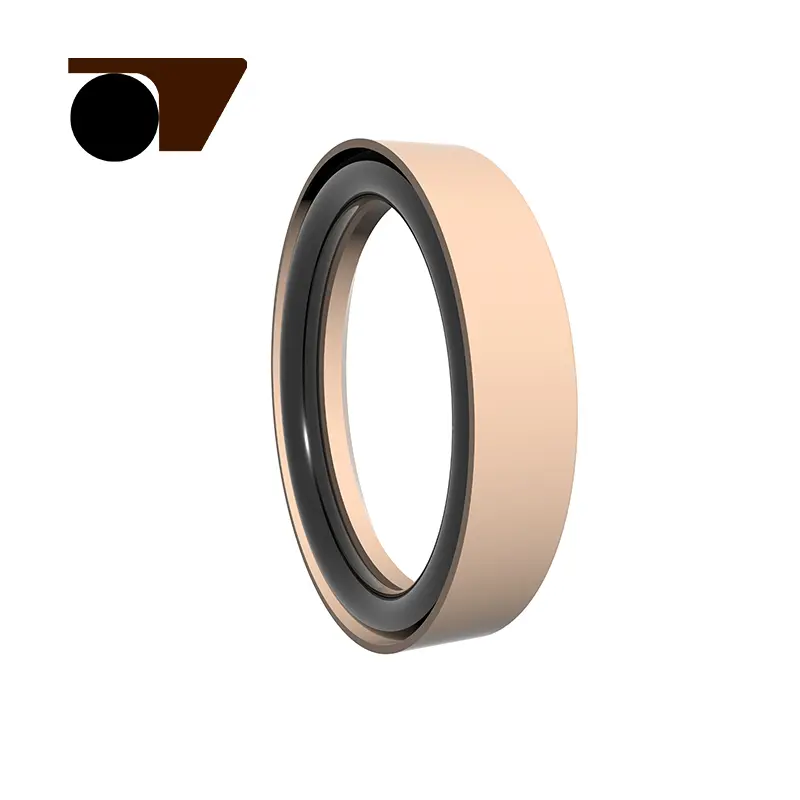

Con dấu này bao gồm một vòng niêm phong góc phải làm từ PTFE và vòng chữ O. Vòng chữ O được ép trước để tạo ra một lực kẹp để đạt được niêm phong. Lực kẹp của con dấu tăng dưới áp lực, nghĩa là áp suất càng cao, càng tốt. Vì vòng trượt áp dụng cấu trúc sườn bên, vòng chữ O sẽ không bị ép ra và có thể chịu được áp suất cao.

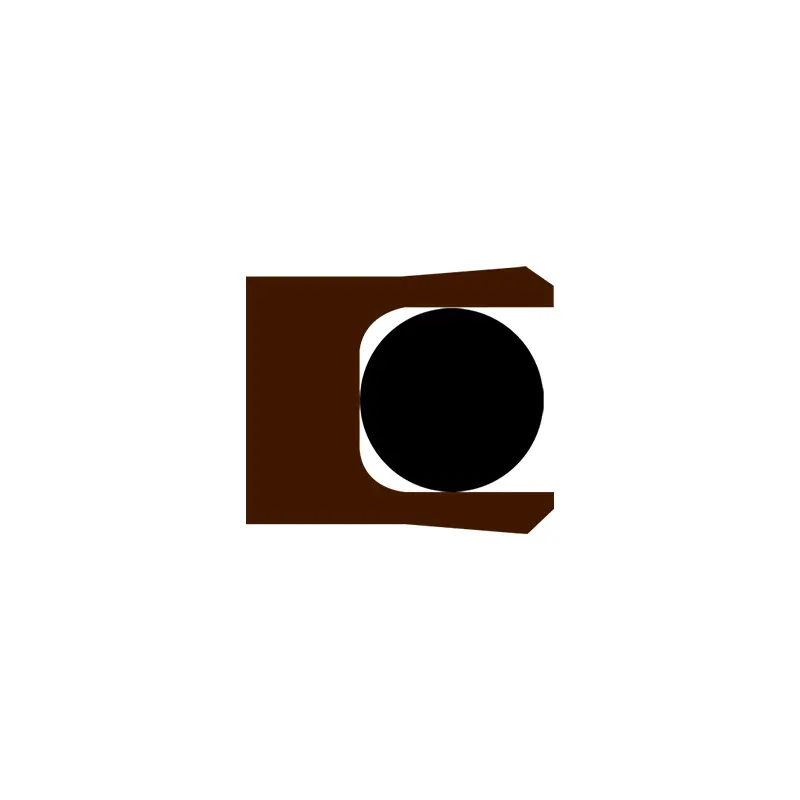

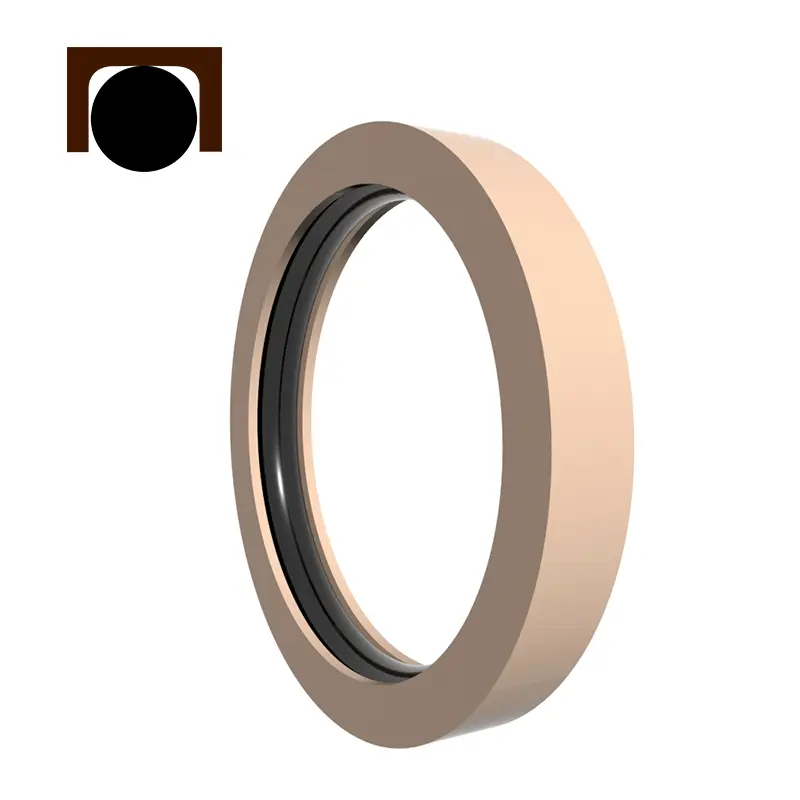

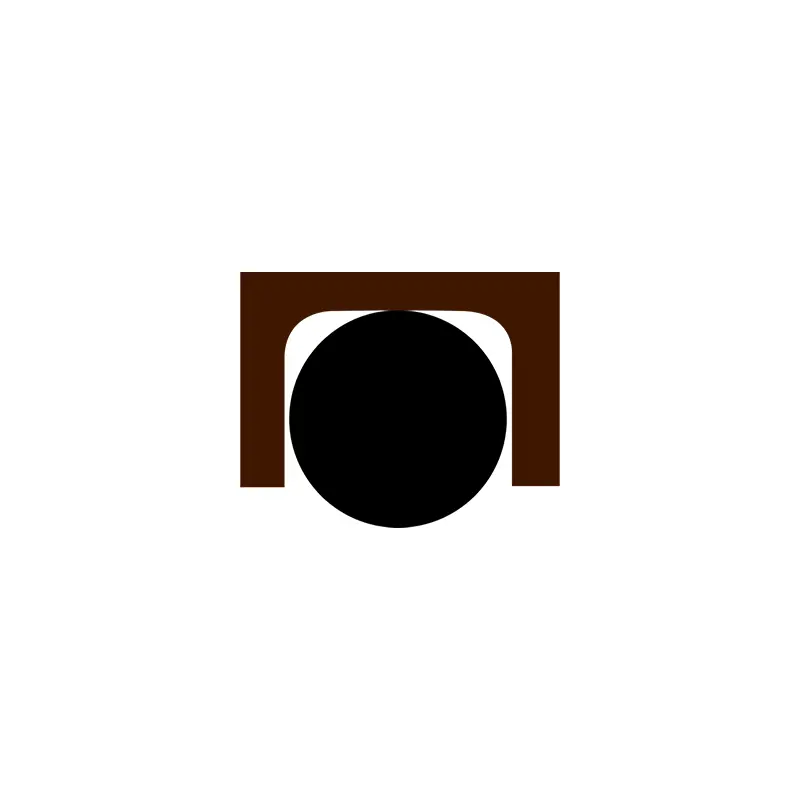

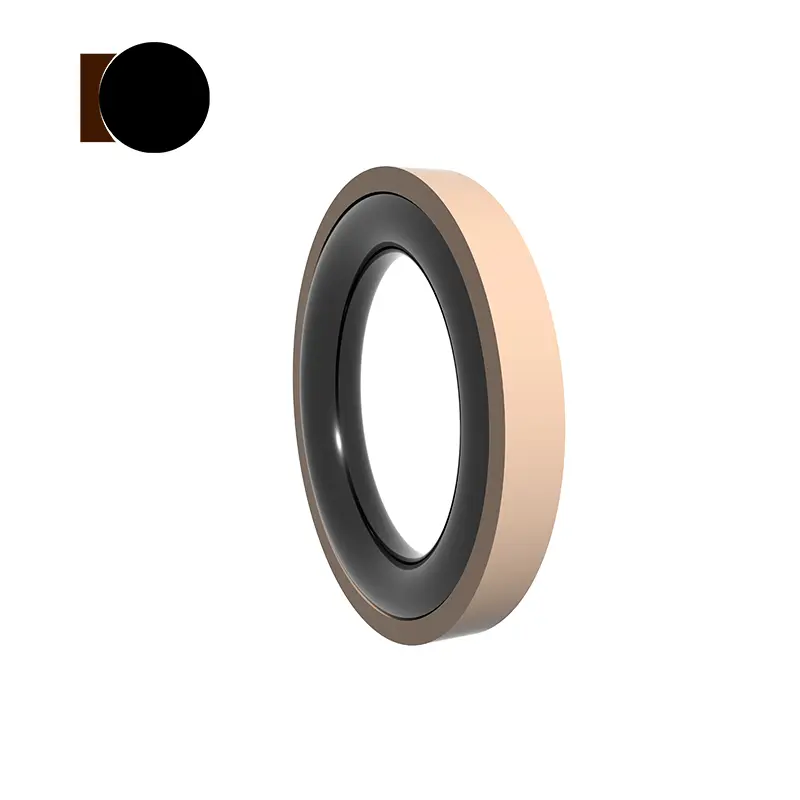

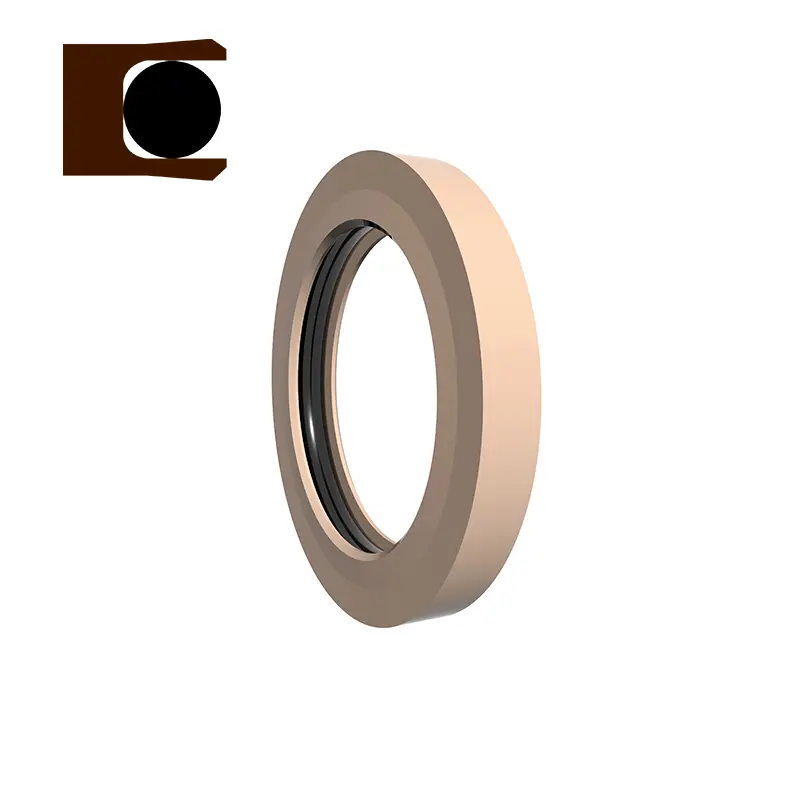

Con dấu này bao gồm một vòng niêm phong hình chữ C và vòng chữ O. Vòng chữ O được ép trước để tạo ra một lực kẹp để đạt được niêm phong. Lực kẹp của con dấu tăng dưới áp lực, nghĩa là áp suất càng cao, càng tốt. Vì vòng trượt áp dụng cấu trúc sườn hai mặt, vòng chữ O sẽ không bị ép ra và có thể chịu được áp suất cao.

RC2873

RC2874

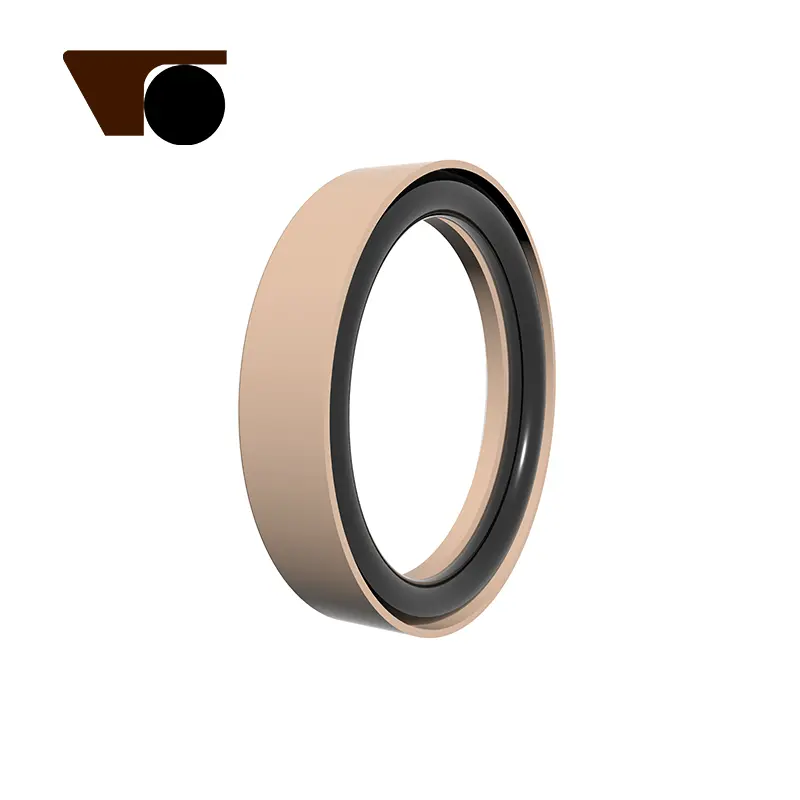

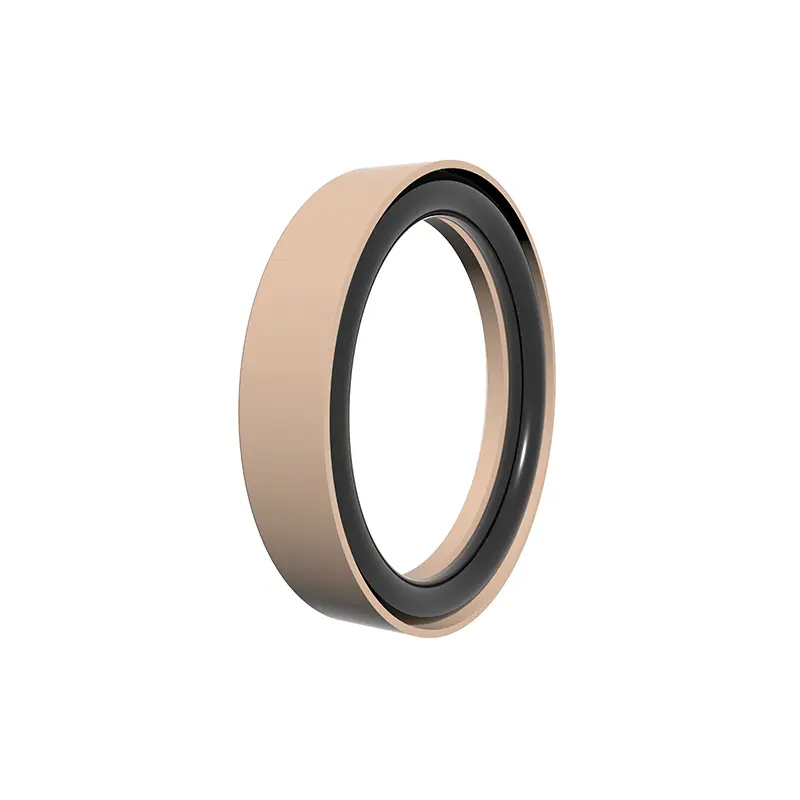

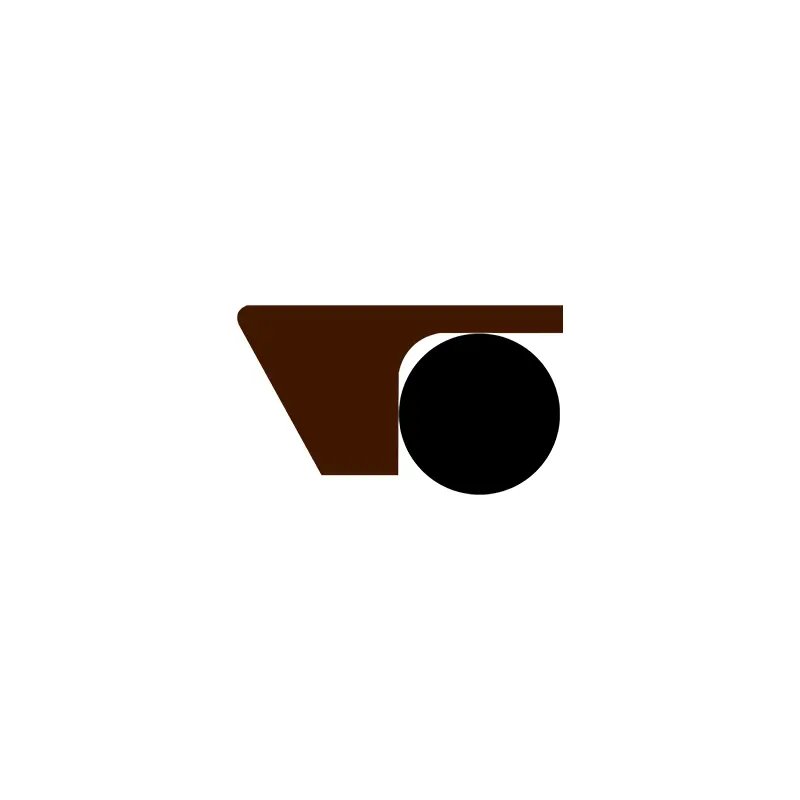

Con dấu này bao gồm một vòng niêm phong hình chân làm bằng vật liệu PTFE đã sửa đổi và vòng chữ O. Vòng chữ O được ép trước để tạo ra một lực kẹp để đạt được niêm phong. Lực kẹp của con dấu tăng dưới áp lực, nghĩa là áp suất càng cao, càng tốt. Vì vòng trượt áp dụng cấu trúc sườn hình chân phụ, vòng chữ O sẽ không bị ép ra và có thể chịu được áp suất cao và cực cao.

Thông số kỹ thuật:

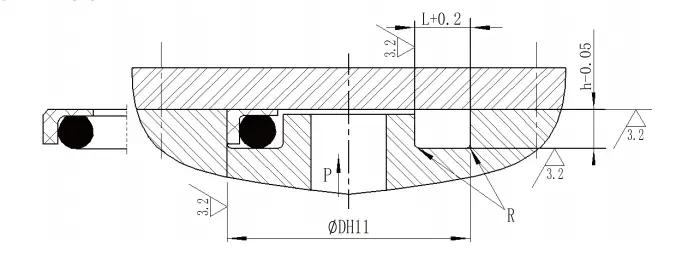

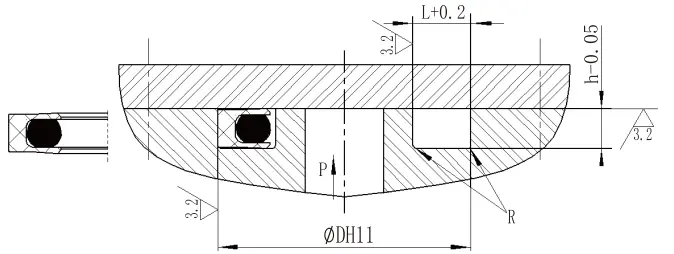

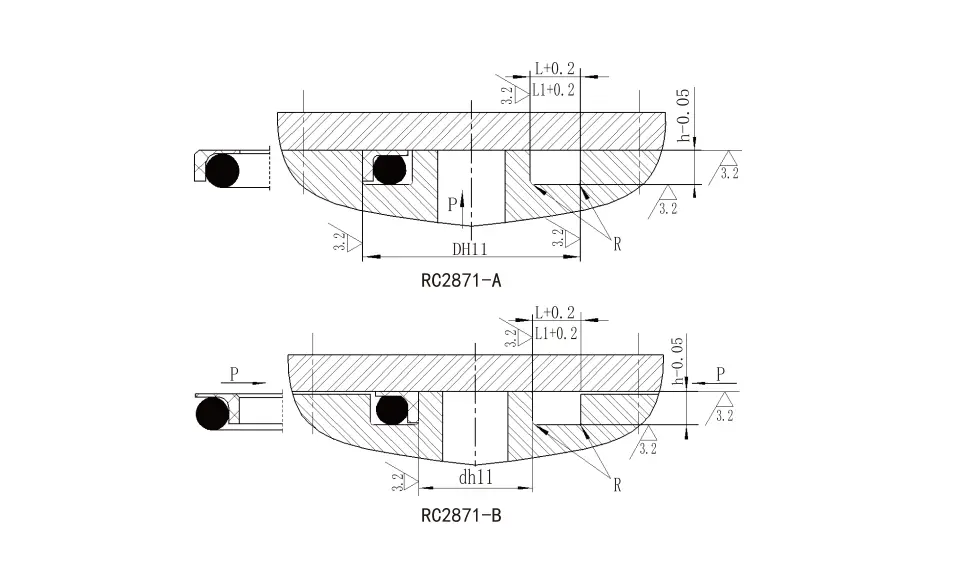

Thông số kỹ thuật loại áp suất nội bộ RC2871-A (tất cả các thông số kỹ thuật trong phạm vi tham số có sẵn)
Phạm vi đường kính ngoài
D H11
Độ sâu rãnh
h-0.05
Chiều rộng rãnh
L+0.2
Chiều rộng rãnh L1+0,2
Áp lực> 80MPa
Góc tròn
Rmax
Đường kính dây chữ O
dO
12 ~ 30 2.35 4.5 6.8 0.4 2.65
31 ~ 50 3.10 5.6 8.0 0.4 3.55
51 ~ 127 4.65 7.6 11.0 0.5 5.30
128 ~ 499 6.25 10.2 12.6 0.6 7.00
500 ~ 1600 7.50 12.5 15.0 0.7 8.60
Thông số kỹ thuật loại áp suất bên ngoài RC2871-B (tất cả các thông số kỹ thuật trong phạm vi tham số có sẵn)
Phạm vi đường kính ngoài DH11 Độ sâu rãnh
h-0.05
Chiều rộng rãnh
L+0.2
Chiều rộng rãnh l1+0,2
Áp lực> 80MPa
Góc tròn Rmax Đường kính dây chữ O
dO
5 ~ 30 2.35 4.5 6.8 0.4 2.65
31 ~ 50 3.10 5.6 8.0 0.4 3.55
51 ~ 127 4.65 7.6 11.0 0.5 5.30
128 ~ 499 6.25 10.2 12.6 0.6 7.00
500 ~ 1600 7.50 12.5 15.0 0.7 8.60

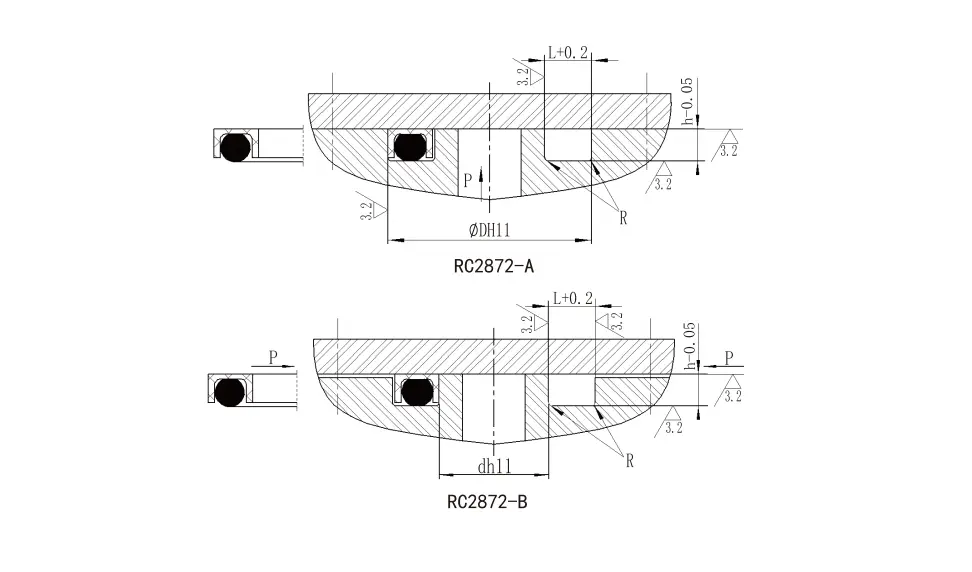

Thông số kỹ thuật loại áp suất bên trong RC2872-A (tất cả các thông số kỹ thuật trong phạm vi tham số có sẵn)
Phạm vi đường kính ngoài
D H11
Độ sâu rãnh
h-0.05
Chiều rộng rãnh
L+0.2
Góc tròn
Rmax
Đường kính dây chữ O
dO
15 ~ 30 2.35 5.5 0.4 2.65
31 ~ 50 3.10 6.6 0.4 3.55
51 ~ 127 4.65 9.6 0.5 5.30
128 ~ 499 6.25 11.7 0.6 7.00
500 ~ 1600 7.5 13.6 0.7 8.60
Thông số kỹ thuật loại áp suất bên ngoài RC2872-B (tất cả các thông số kỹ thuật trong phạm vi tham số có sẵn)
Phạm vi đường kính ngoài
D H11
Độ sâu rãnh
h-0.05
Chiều rộng rãnh
L+0.2
Góc tròn
R
Đường kính dây chữ O
dO
5 ~ 30 2.35 5.5 0.4 2.65
31 ~ 50 3.10 6.6 0.4 3.55
51 ~ 127 4.65 9.6 0.5 5.30
128 ~ 499 6.25 11.7 0.6 7.00
500 ~ 1600 7.50 13.6 0.7 8.60
RC2873
Phạm vi đường kính ngoài
IE11
Độ sâu rãnh
h-0.05
Chiều rộng rãnh
L+0.2
Góc tròn
Rmax
Đường kính dây chữ O
dO
15 ~ 28 2.80 5.5 0.4 2.65
29 ~ 54 3.55 6.6 0.4 3.55
55 ~ 128 5.30 9.1 0.5 5.30
129 ~ 499 7.20 11.8 0.6 7.00
500 ~ 1600 8.50 13.8 0.7 8.60
RC2874
Phạm vi đường kính ngoài
IE11
Độ sâu rãnh
h-0.05
Chiều rộng rãnh
L+0.2
Góc tròn
Rmax
Đường kính dây chữ O
dO
15 ~ 26 3.4 5.5 0.4 2.65
27 ~ 50 4.2 6.6 0.4 3.55
51 ~ 127 6.1 9.1 0.5 5.30
128 ~ 499 8.0 11.8 0.6 7.00
500 ~ 1600 9.5 15.5 0.7 8.60

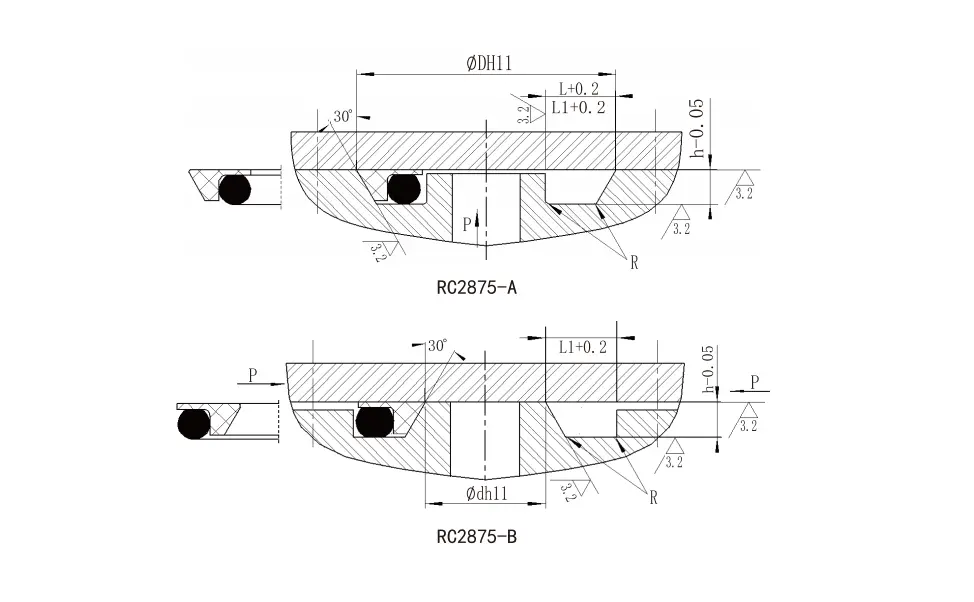

Thông số kỹ thuật loại áp suất nội bộ RC2875-A (tất cả các thông số kỹ thuật trong phạm vi tham số có sẵn) có sẵn)
Phạm vi đường kính ngoài
D H11
Độ sâu rãnh
h-0.05
Chiều rộng rãnh
L+0.2
Chiều rộng rãnh l1+0,2
Áp lực> 100MPa
Góc tròn
Rmax
Đường kính dây chữ O
dO
17 ~ 50 3.1 6.6 8.6 0.4 3.55
51 ~ 127 4.6 10.0 12.0 0.5 5.30
128 ~ 499 6.3 13.2 15.2 0.6 7.00
500 ~ 1600 7.5 15.8 17.8 0.7 8.60
Thông số kỹ thuật loại áp suất bên ngoài RC2875-B (tất cả các thông số kỹ thuật trong phạm vi tham số có sẵn)
Phạm vi đường kính ngoài
D H11
Độ sâu rãnh
h-0.05
Chiều rộng rãnh
L+0.2
Chiều rộng rãnh l1+0,2
Áp lực> 100MPa
Góc tròn
Rmax
Đường kính dây chữ O
dO
5 ~ 40 3.1 6.6 8.6 0.4 3.55
41 ~ 127 4.6 10.0 12.0 0.5 5.30
128 ~ 499 6.3 13.2 15.2 0.6 7.00
500 ~ 1600 7.5 15.8 17.8 0.7 8.60

Con dấu mặt bích áp lực cao Điều kiện làm việc áp dụng
Hồ sơ Người mẫu Áp lực
(MPA)
Nhiệt độ (℃) Phương tiện truyền thông

RC2871-A ≤300 -35 ~+100 (phù hợp với NBR vòng O) Dầu thủy lực, nhũ tương, nước, khí, v.v.
-20 ~+200 (phù hợp với fkm-vòng o)

RC2871-B ≤300 -35 ~+100 (phù hợp với NBR vòng O) Dầu thủy lực, nhũ tương, nước, khí, v.v.
-20 ~+200 (phù hợp với fkm-vòng o)

RC2872-A ≤100 -35 ~+100 (phù hợp với NBR vòng O) Dầu thủy lực, nhũ tương, nước, khí, v.v.
-20 ~+200 (phù hợp với fkm-vòng o)

RC2872-B ≤100 -35 ~+100 (phù hợp với NBR vòng O) Dầu thủy lực, nhũ tương, nước, khí, v.v.
-20 ~+200 (phù hợp với fkm-vòng o)

RC2873 ≤200 -35 ~+100 (phù hợp với NBR vòng O) Dầu thủy lực, nhũ tương, nước, khí, v.v.
-20 ~+200 (phù hợp với fkm-vòng o)

RC2874 ≤300 -35 ~+100 (phù hợp với NBR vòng O) Dầu thủy lực, nhũ tương, nước, khí, v.v.
-20 ~+200 (phù hợp với fkm-vòng o)

RC2875-A ≤300 -35 ~+100 (phù hợp với NBR vòng O) Dầu thủy lực, nhũ tương, nước, khí, v.v.
-20 ~+200 (phù hợp với fkm-vòng o)

RC2875-B ≤300 -35 ~+100 (phù hợp với vòng hình chữ nhật NBR) Dầu thủy lực, nhũ tương, nước, khí, v.v.
-20 ~+200 (Vòng hình chữ nhật phù hợp FKM)

RC2879-A 105 -35 ~+100 (phù hợp với vòng hình chữ nhật NBR) Dầu thủy lực, nhũ tương, nước, khí, v.v.
-20 ~+200 (phù hợp với fkm-vòng o)

RC2875-B 105 -35 ~+100 (phù hợp với NBR vòng O)
-20 ~+200 (phù hợp với fkm-vòng o)
Dầu thủy lực, nhũ tương, nước, khí, v.v.
