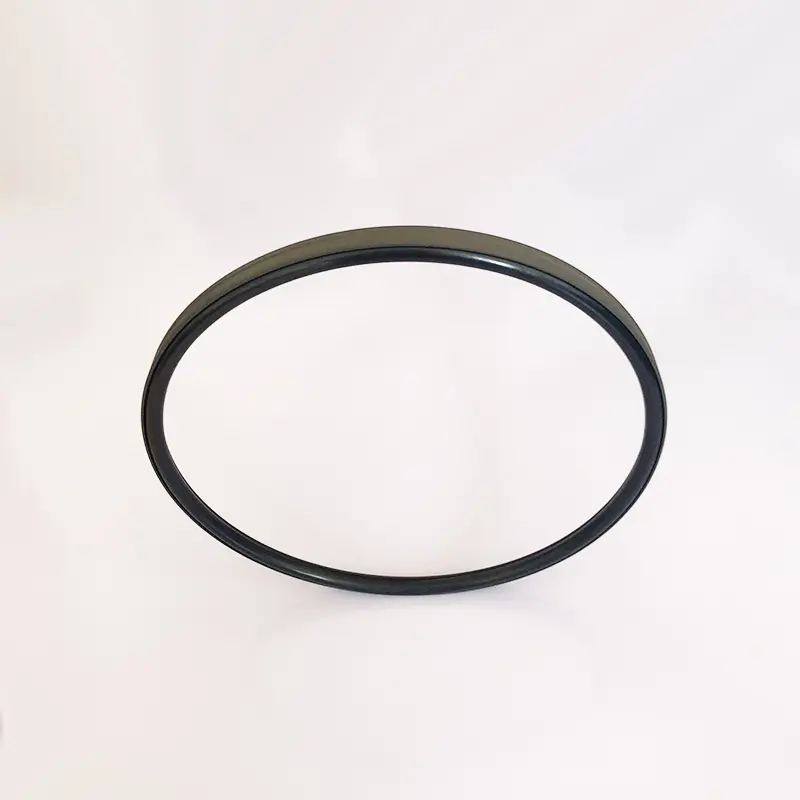

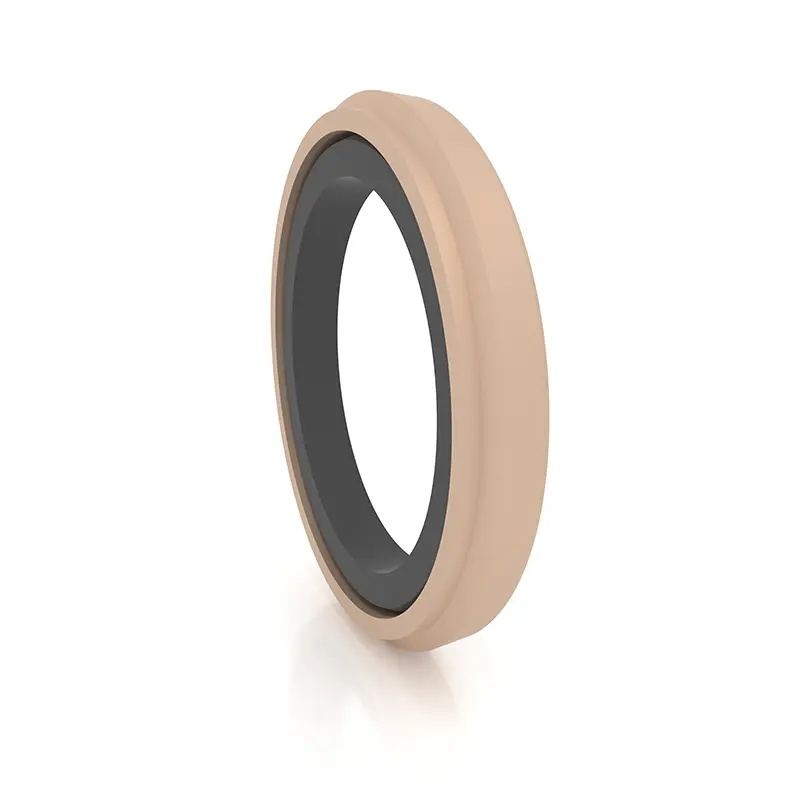

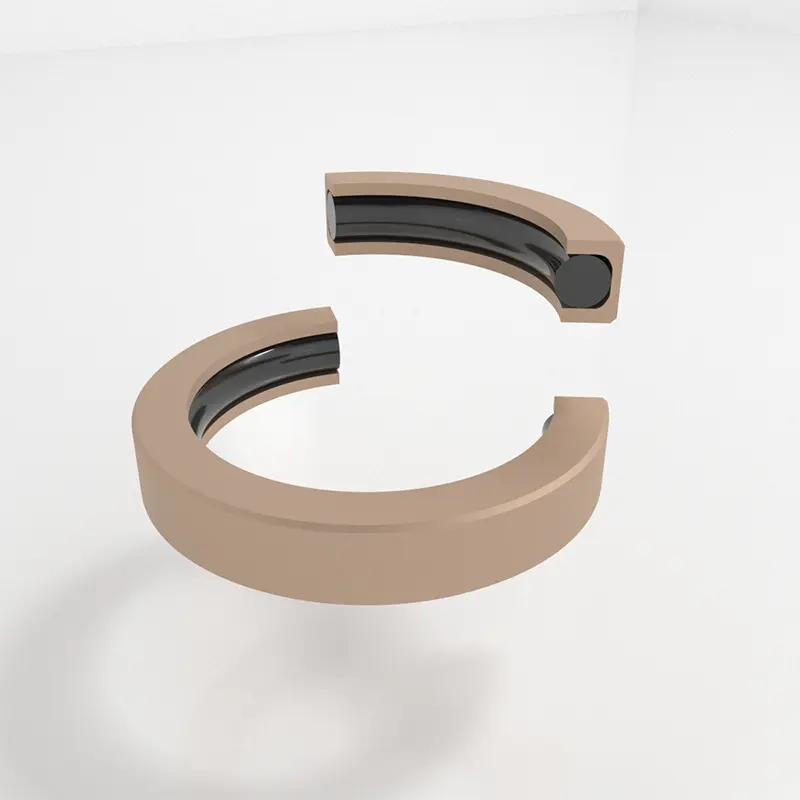

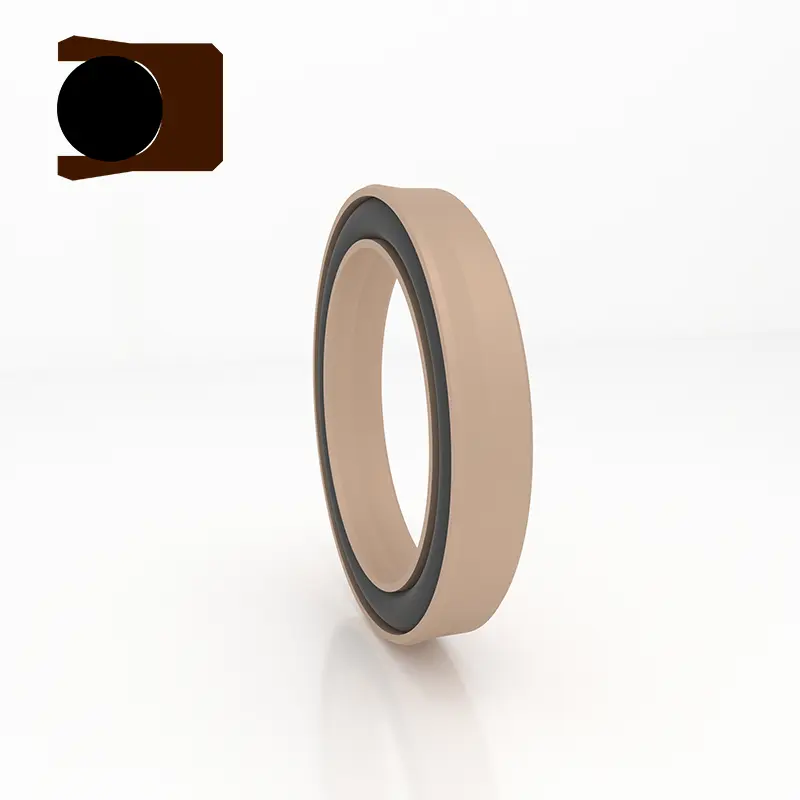

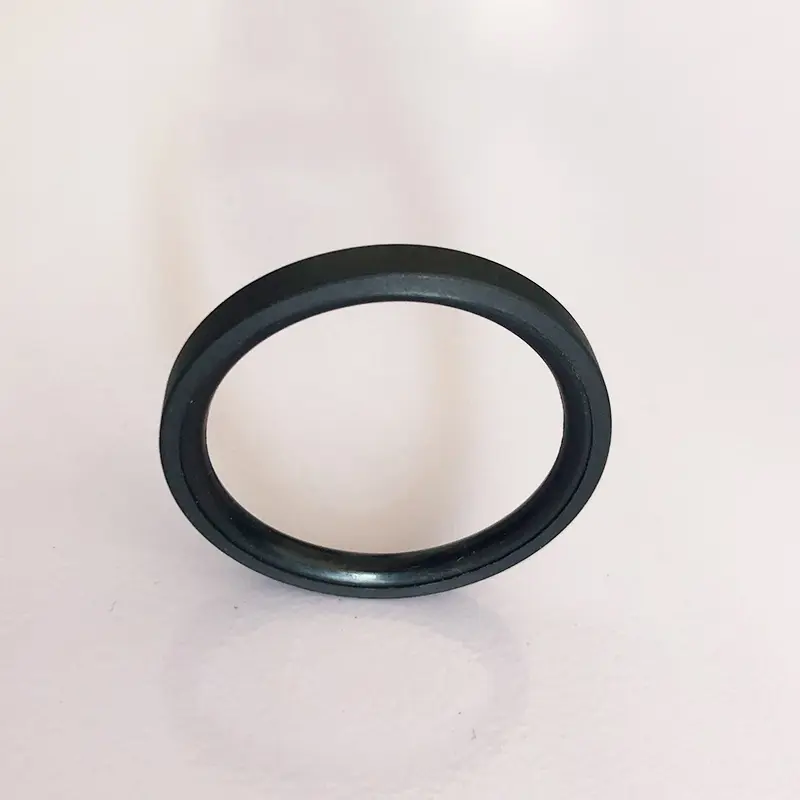

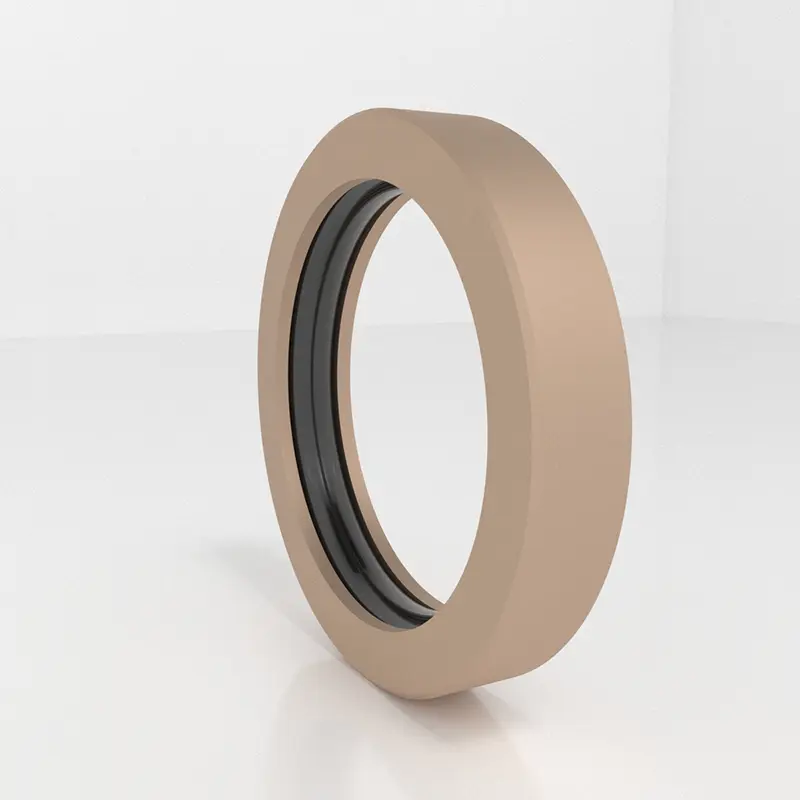

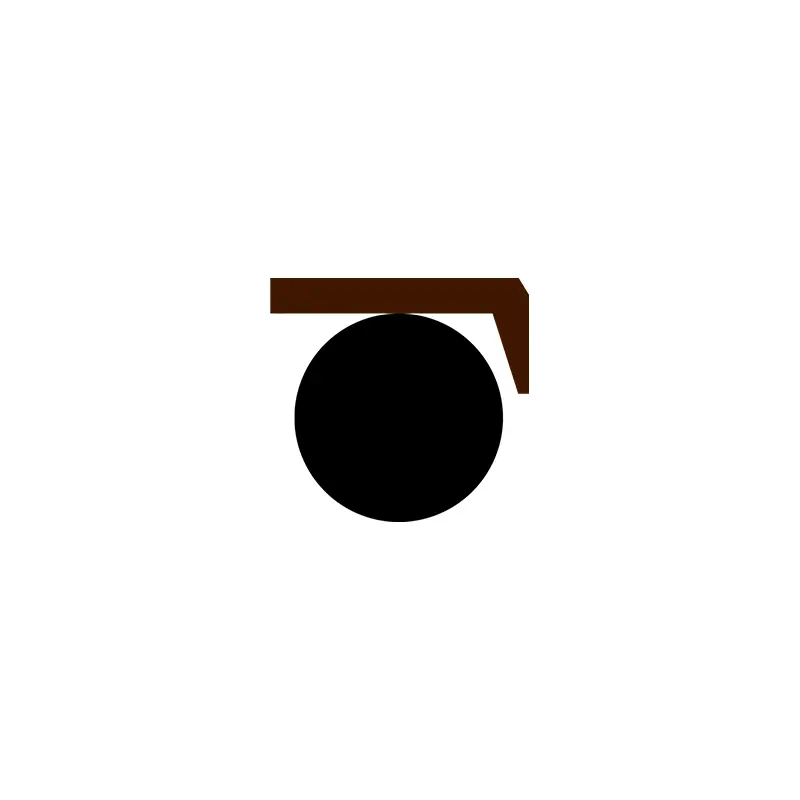

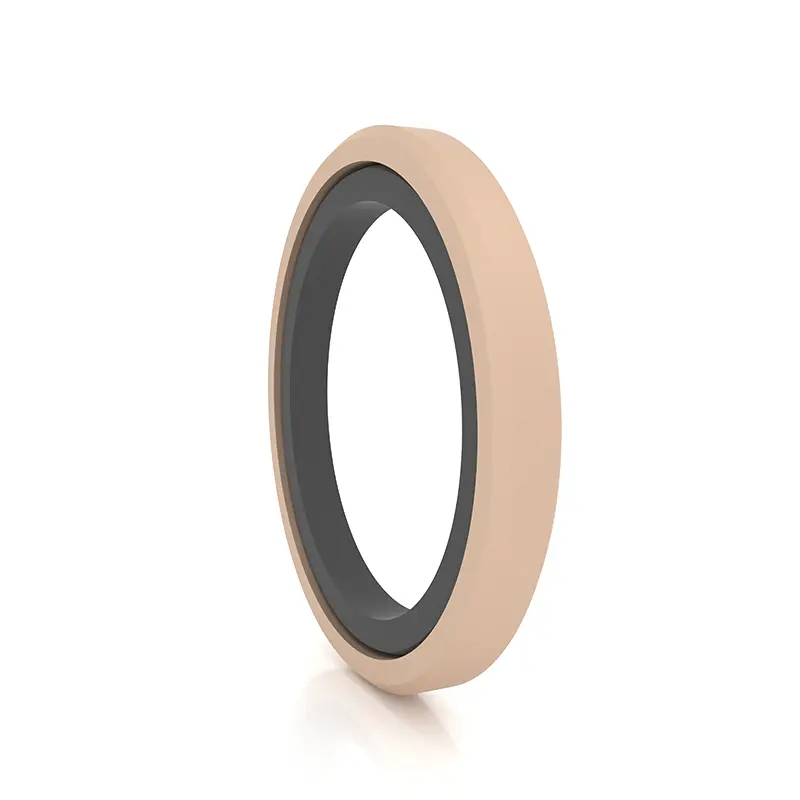

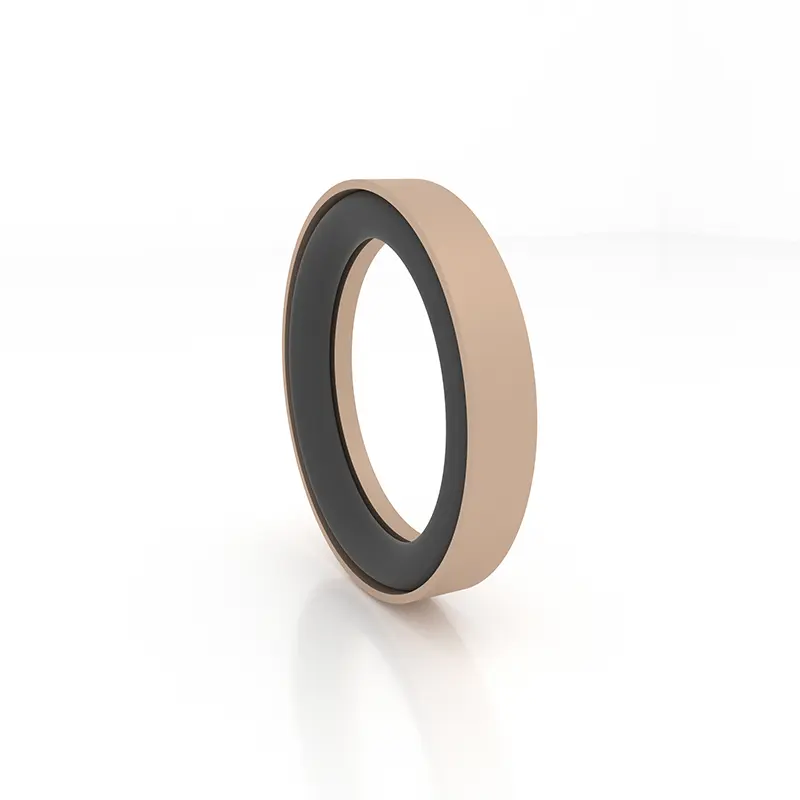

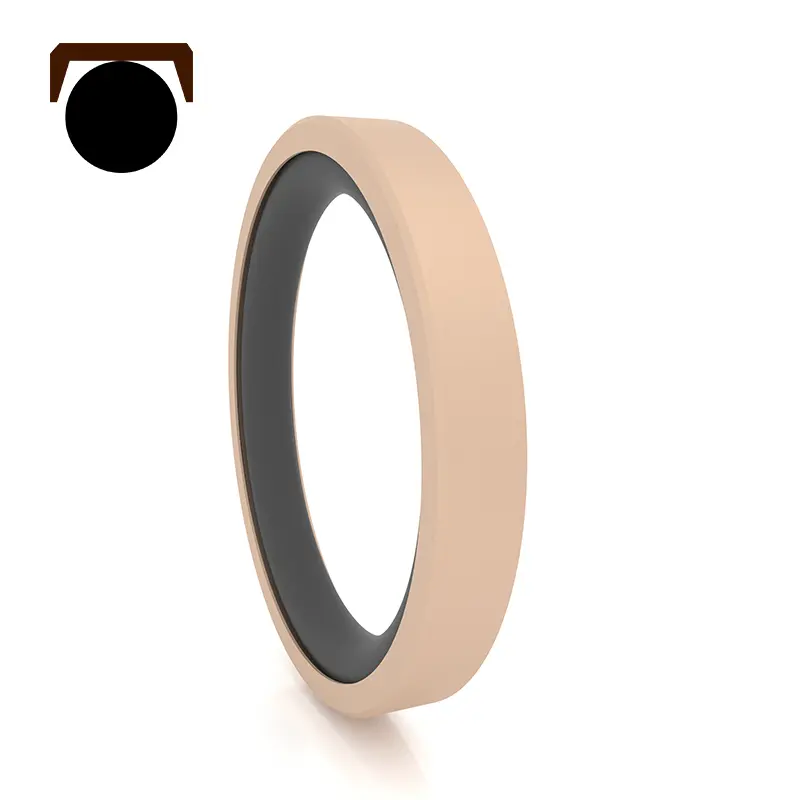

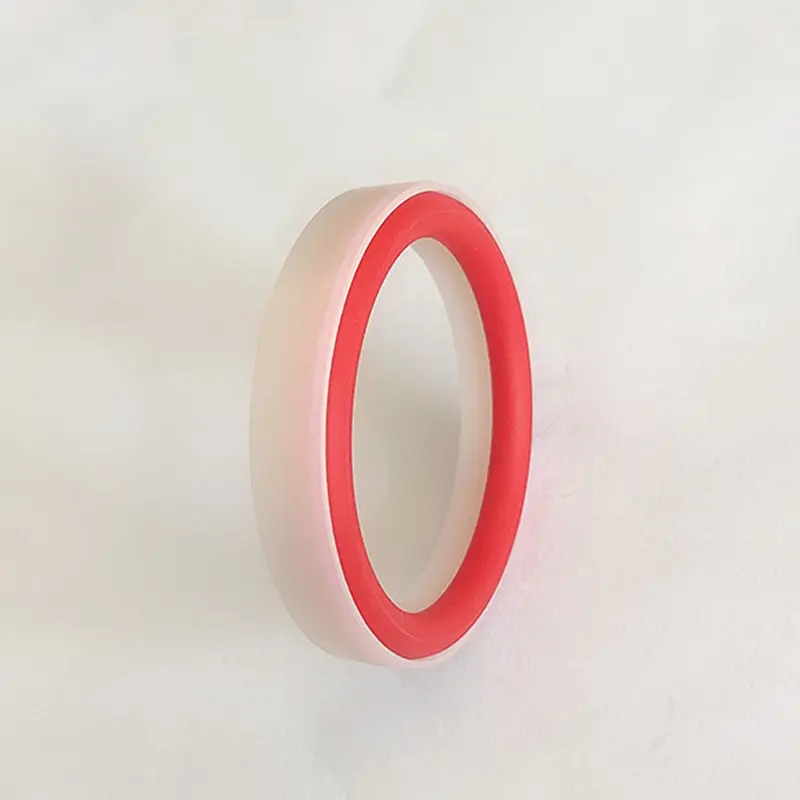

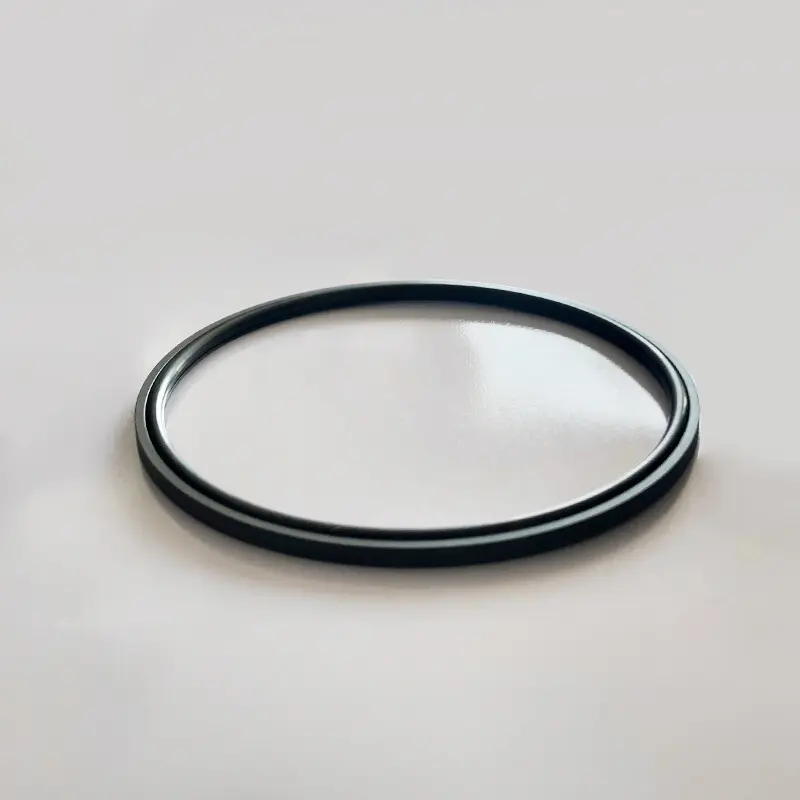

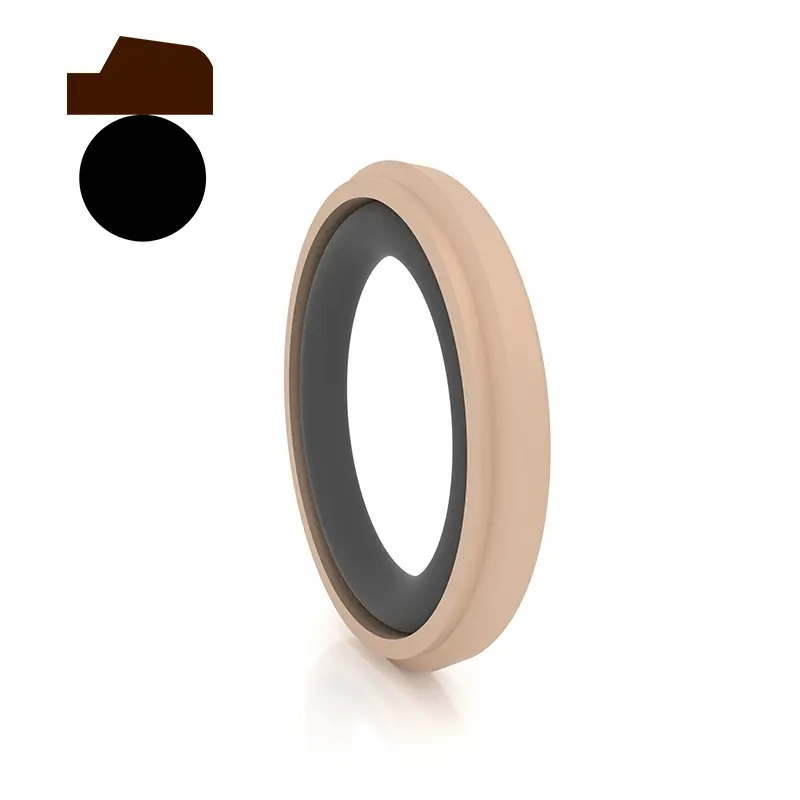

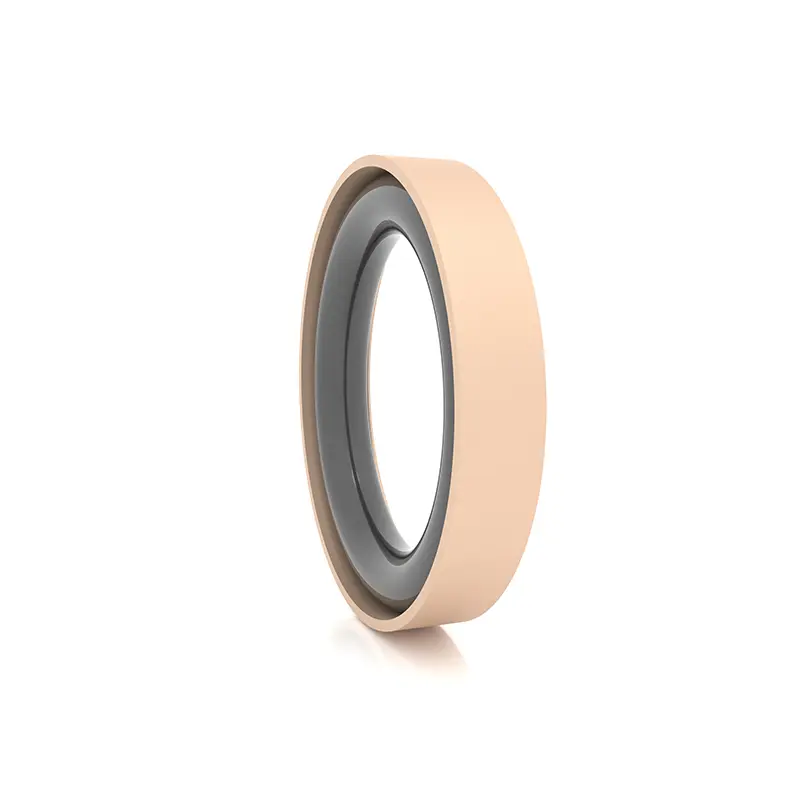

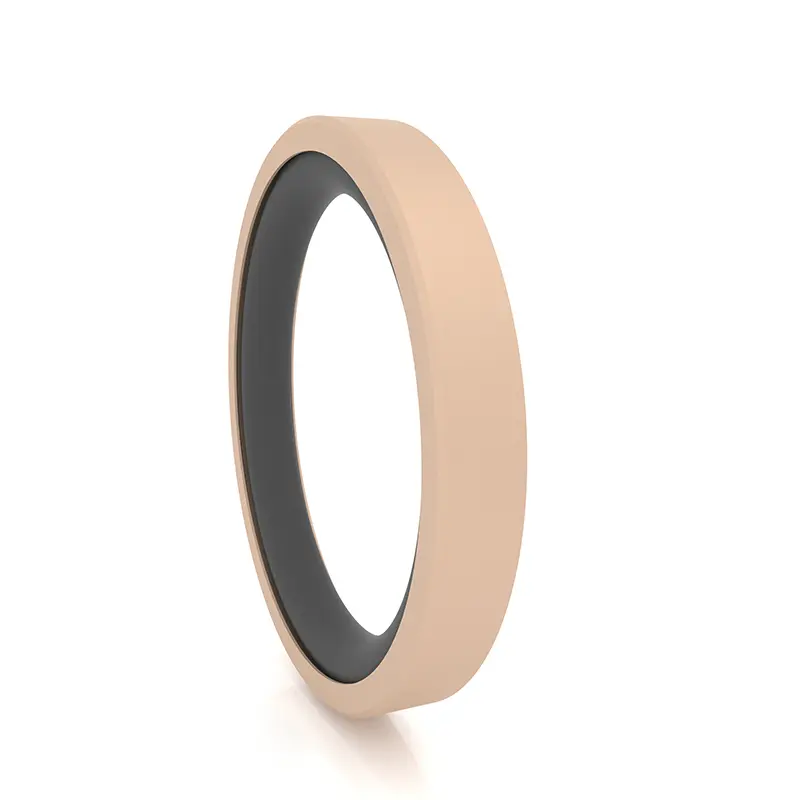

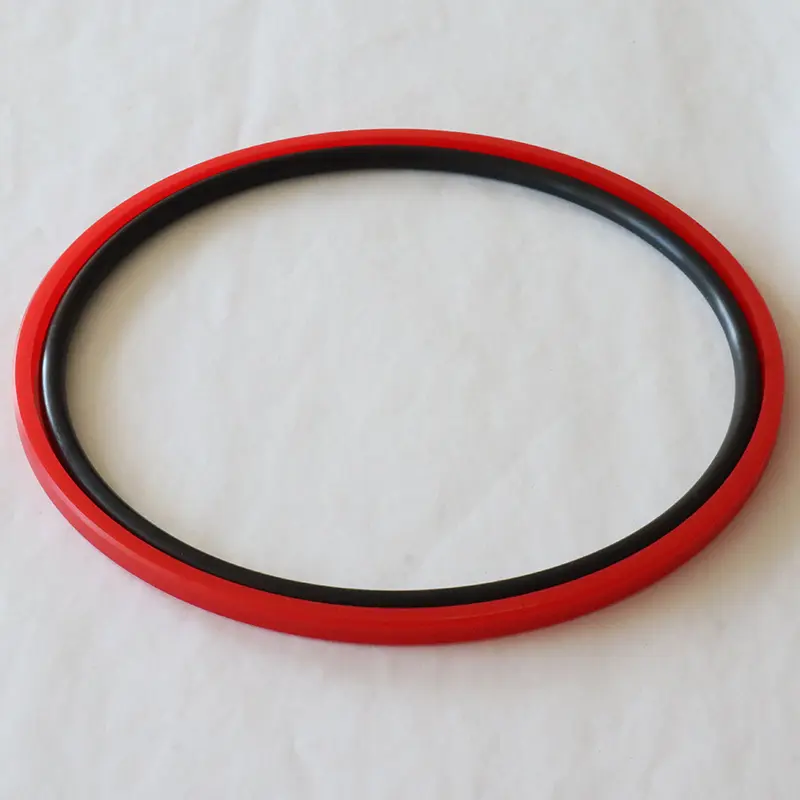

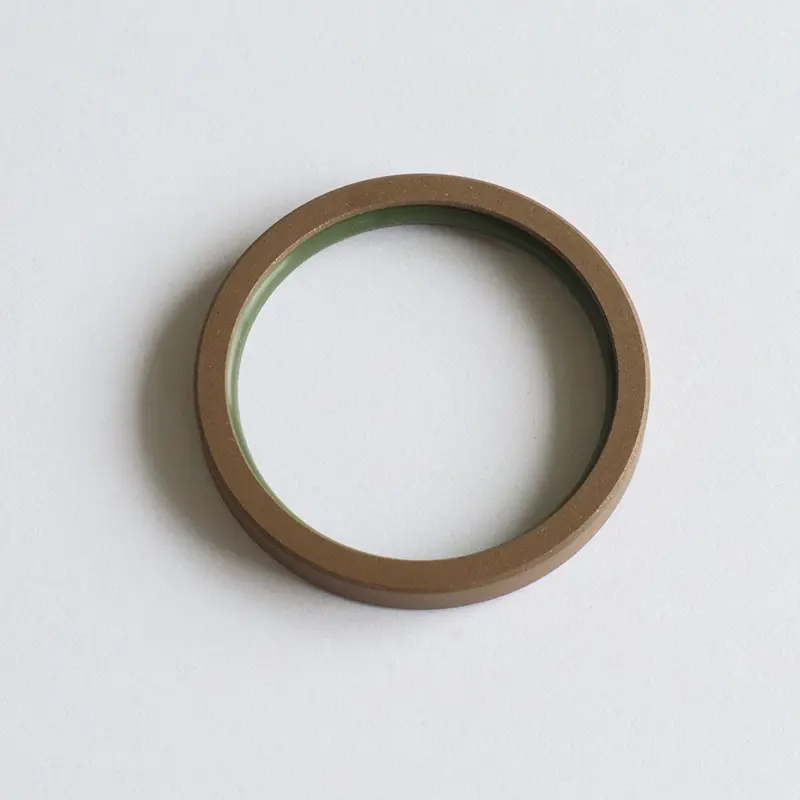

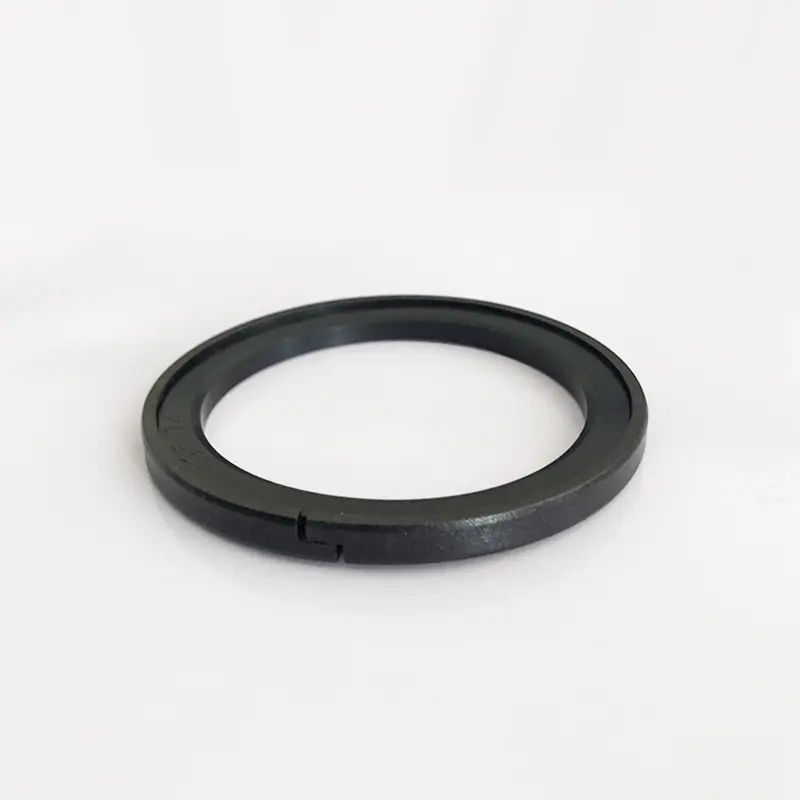

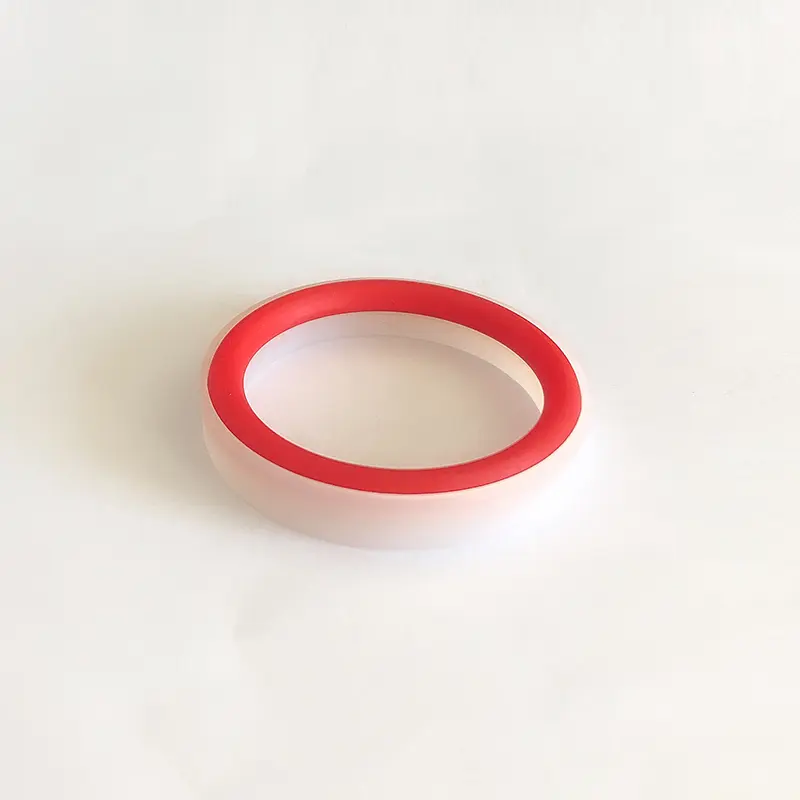

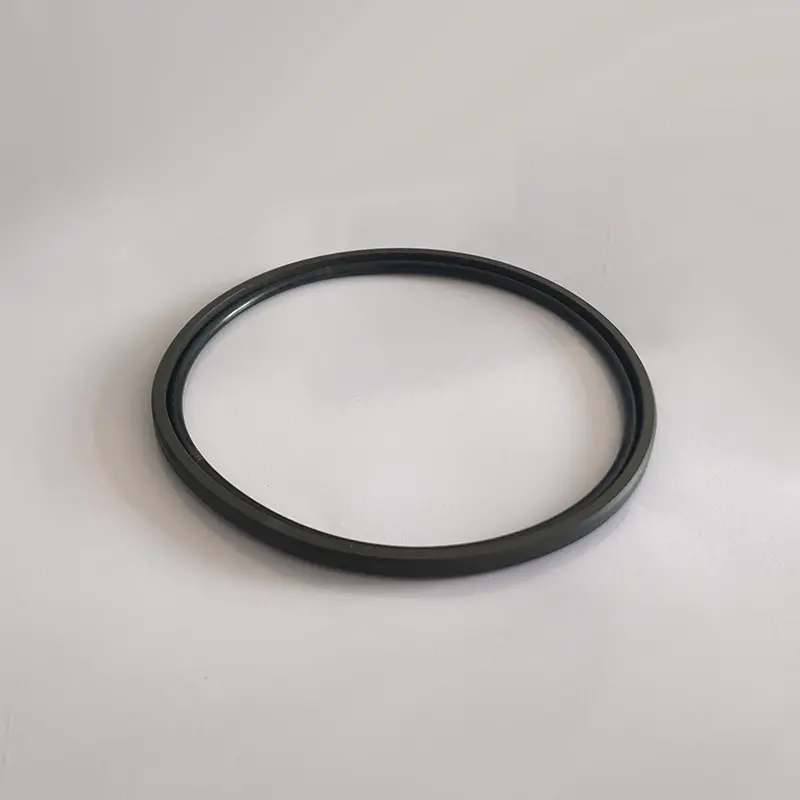

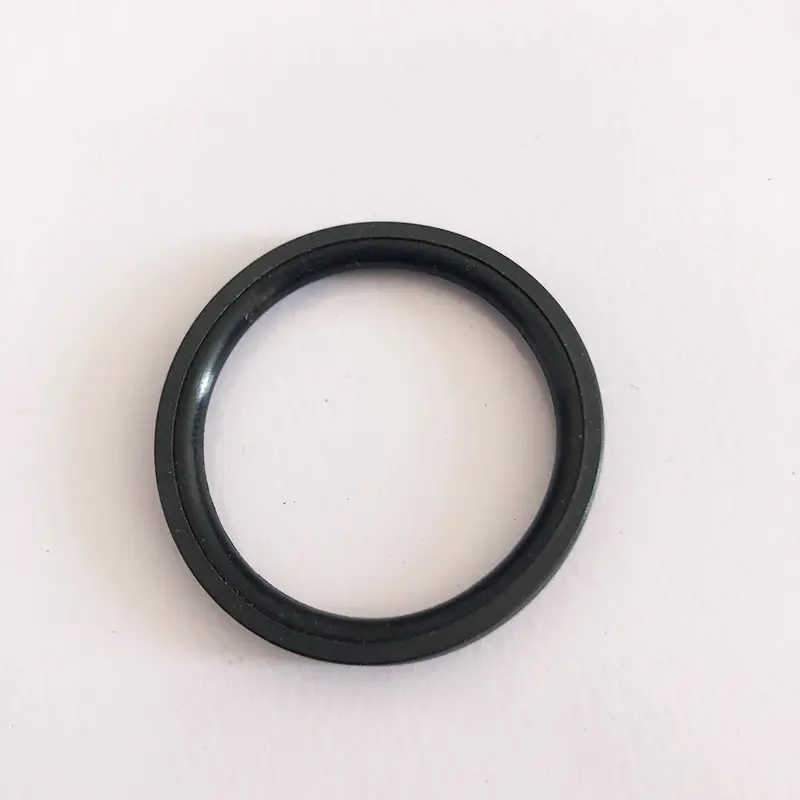

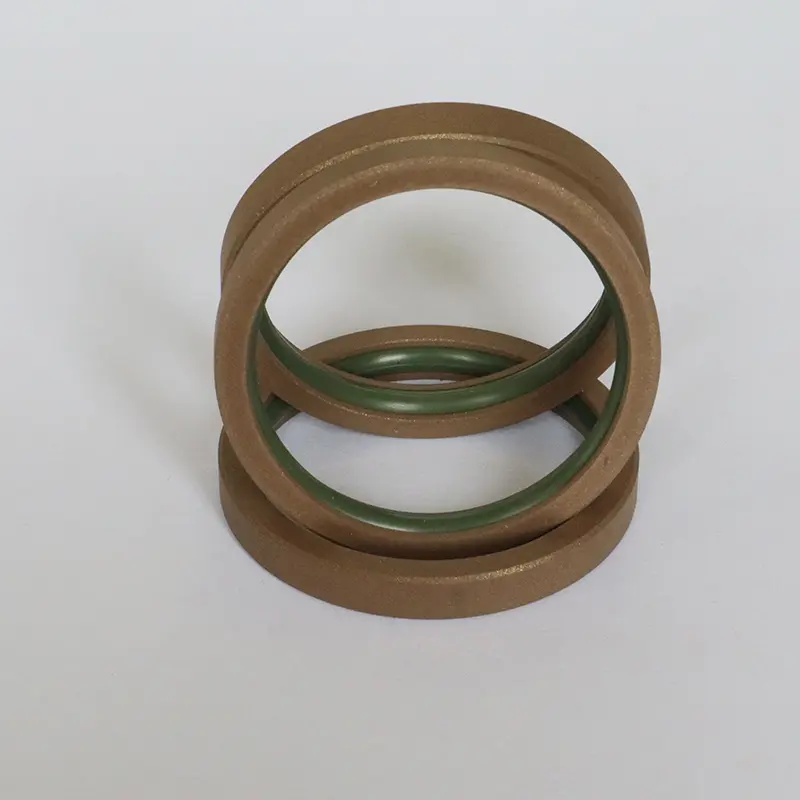

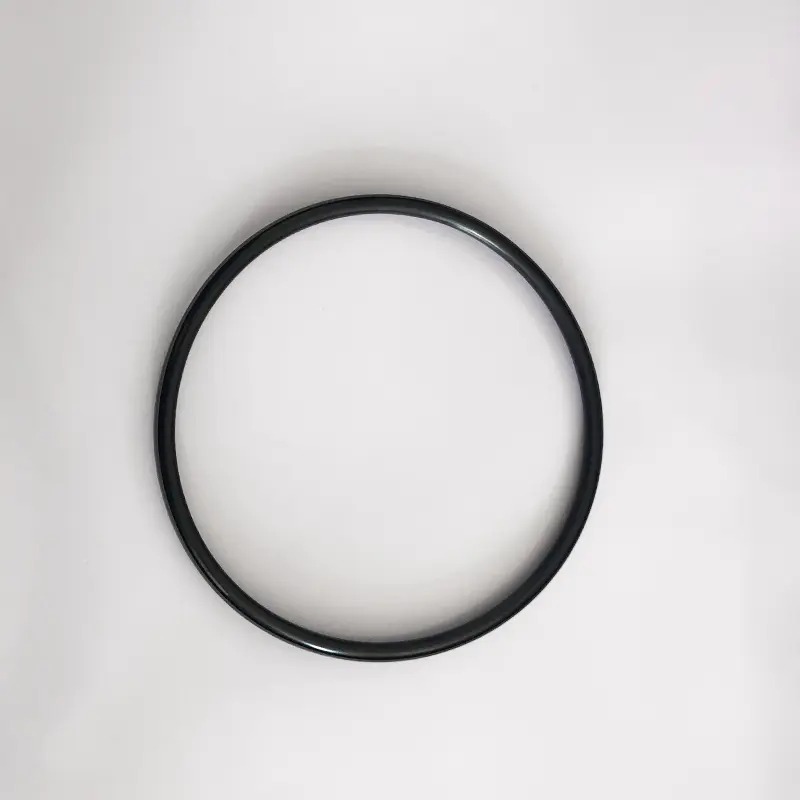

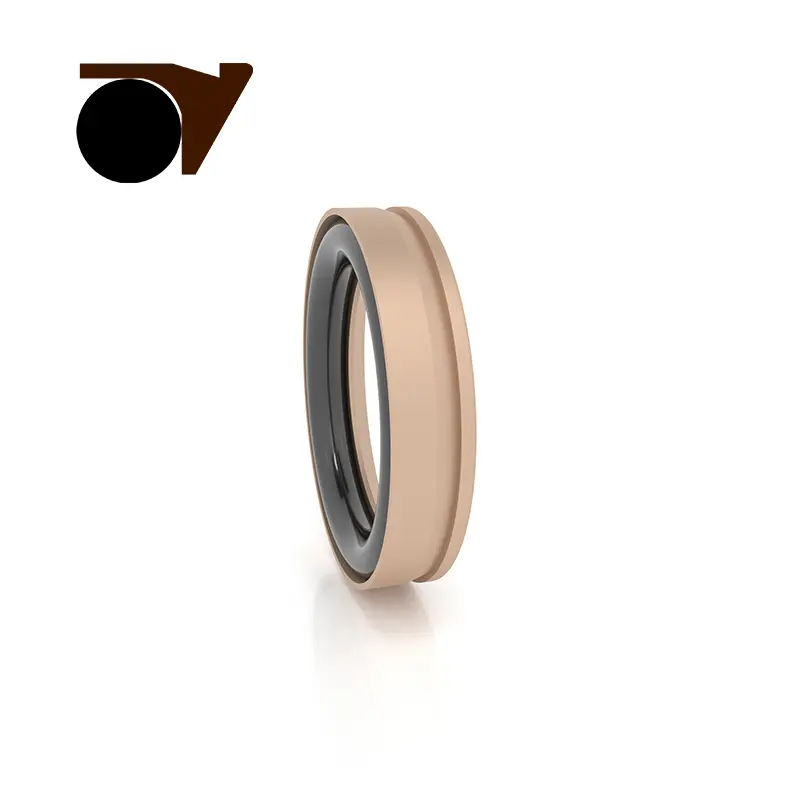

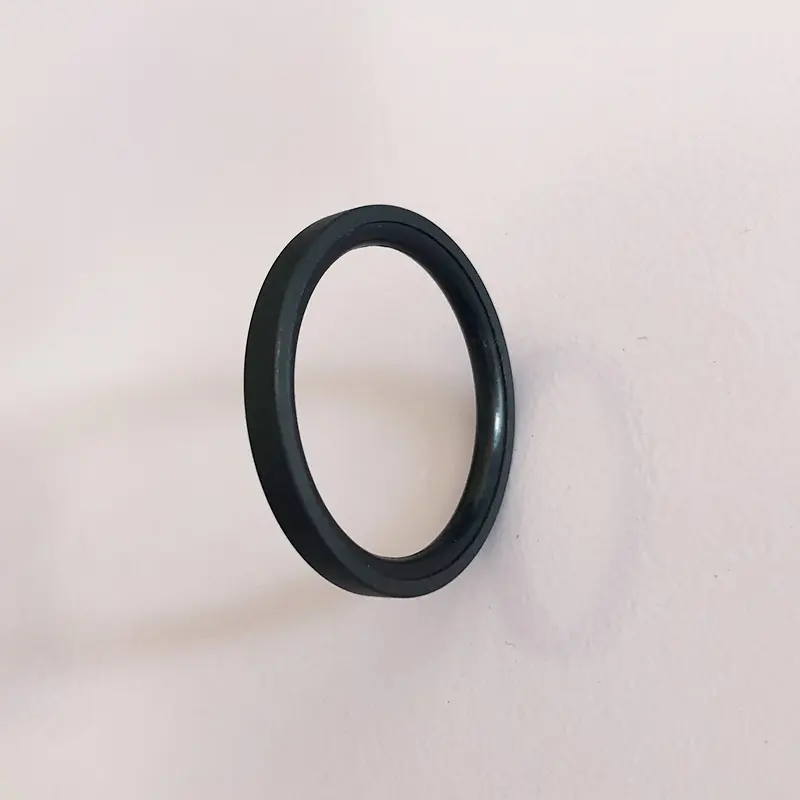

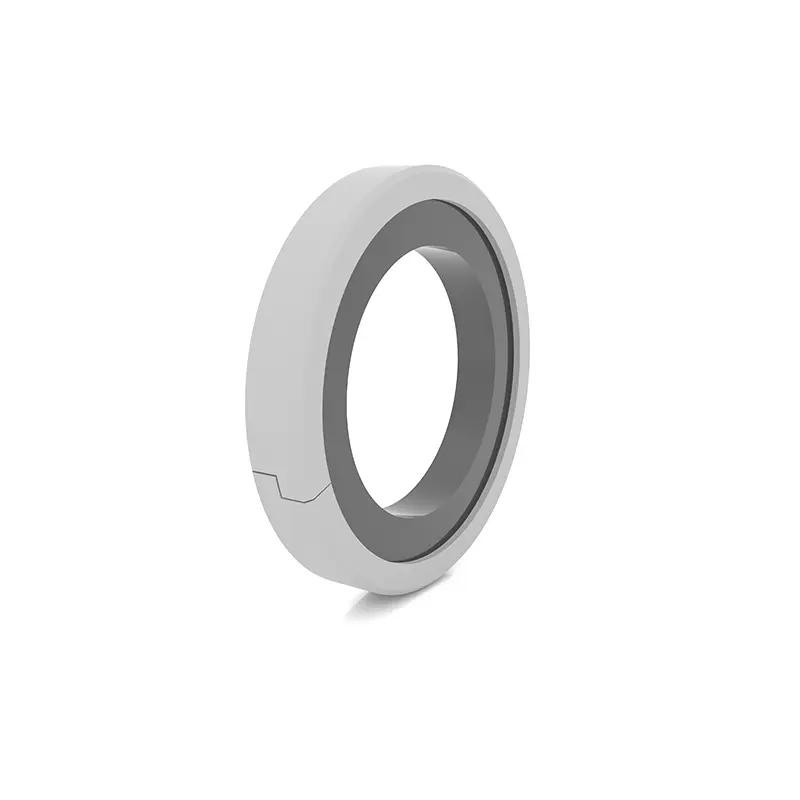

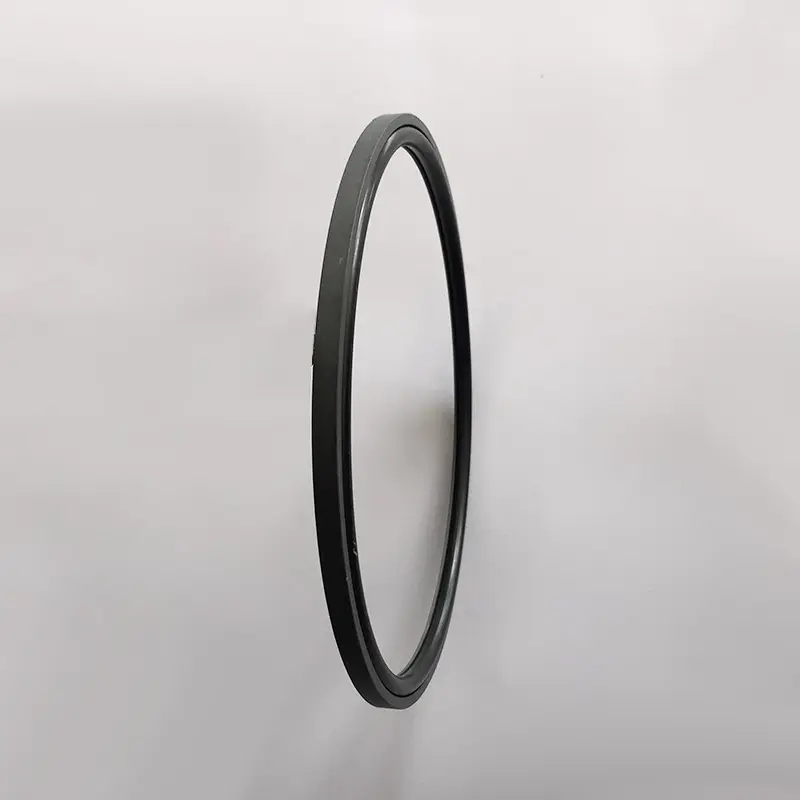

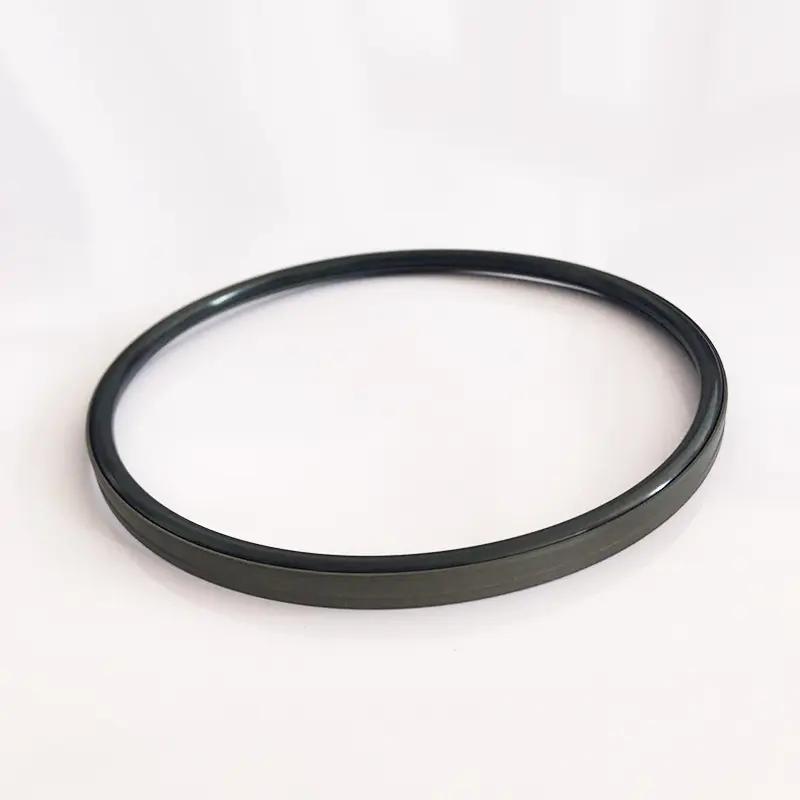

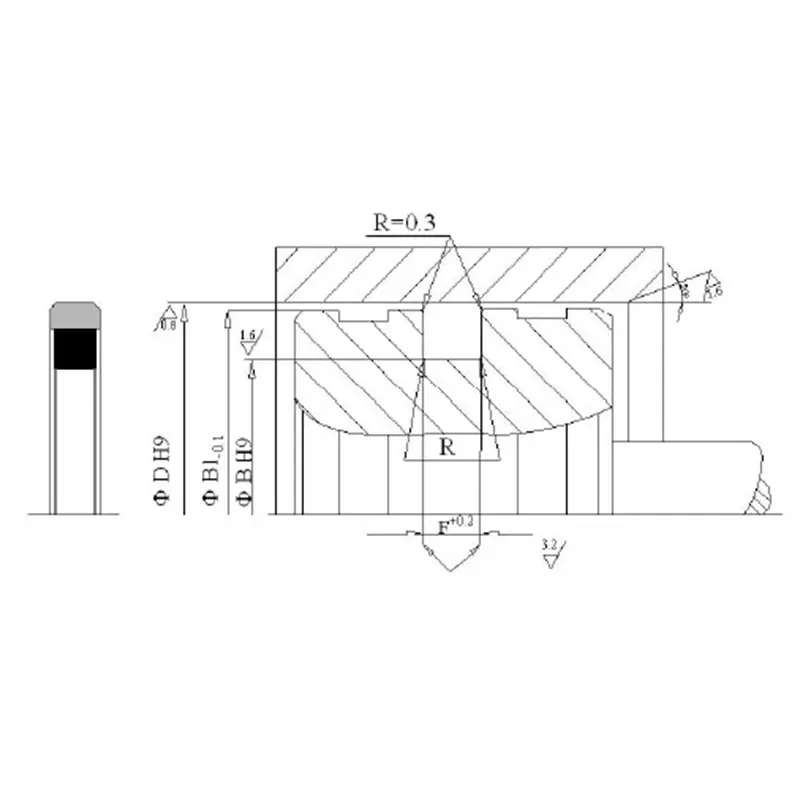

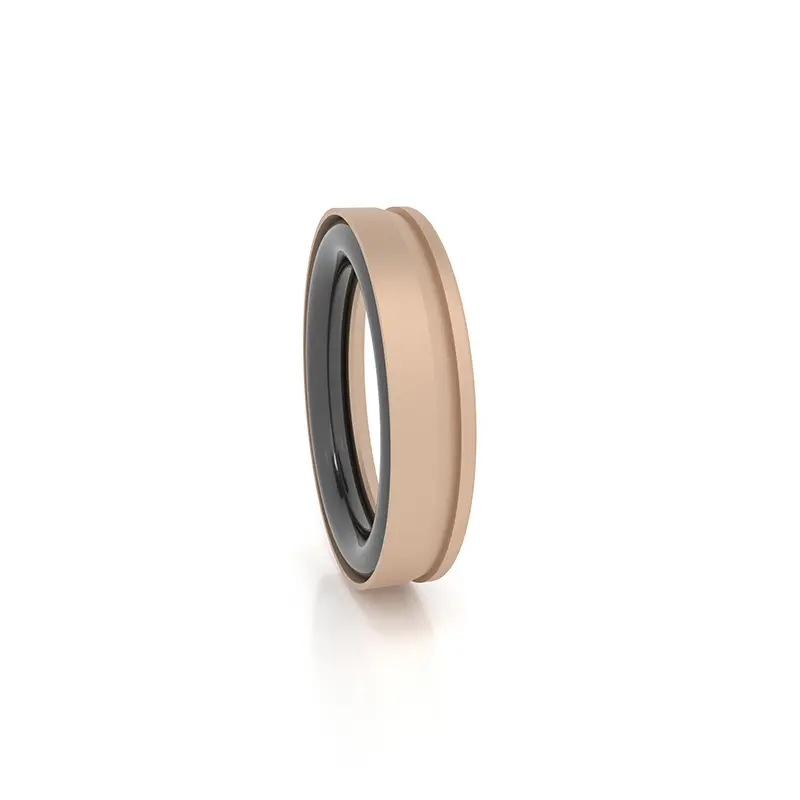

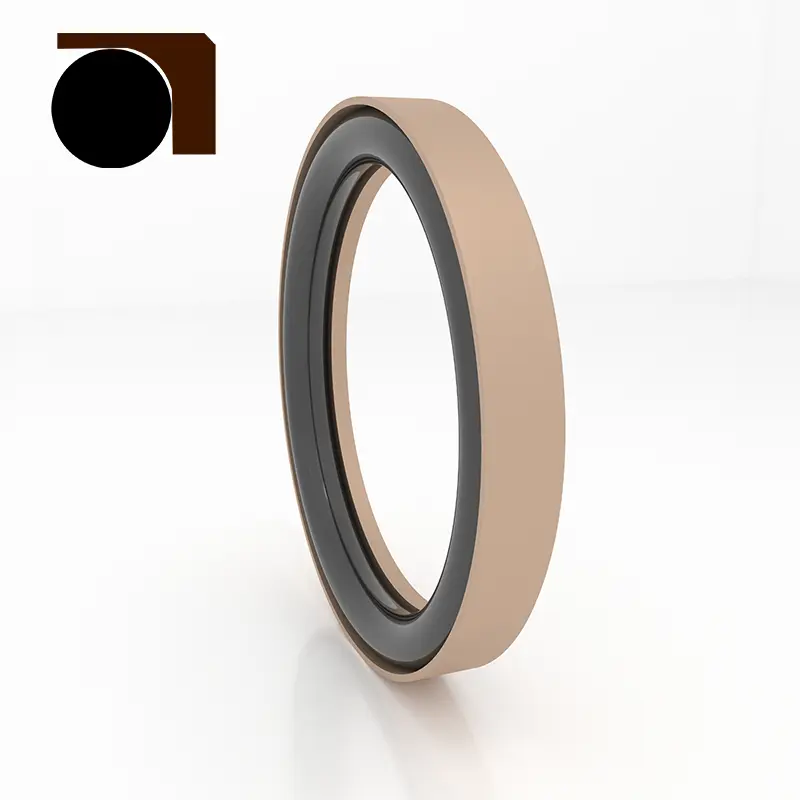

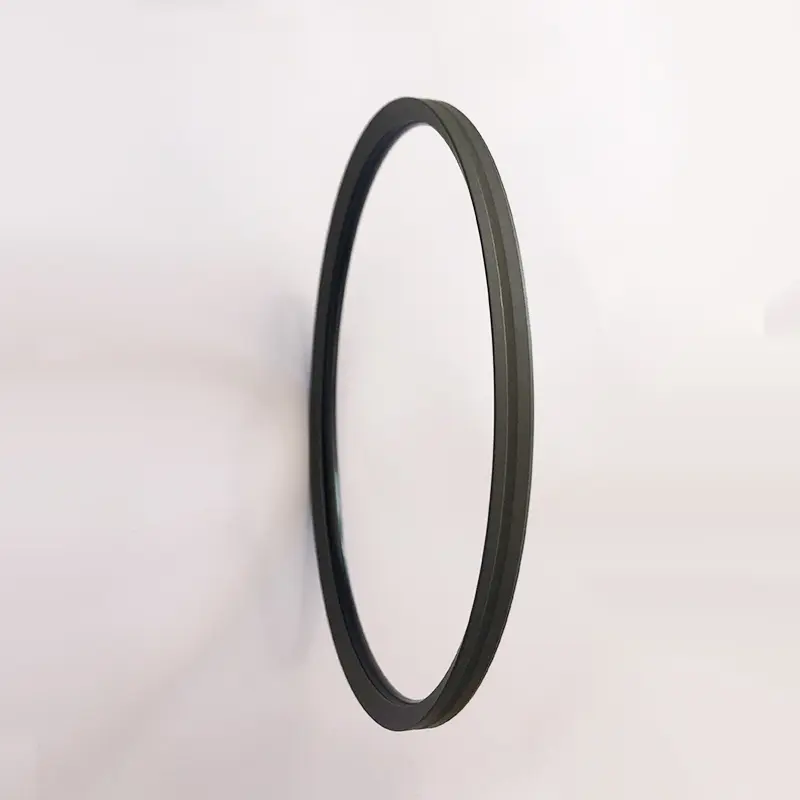

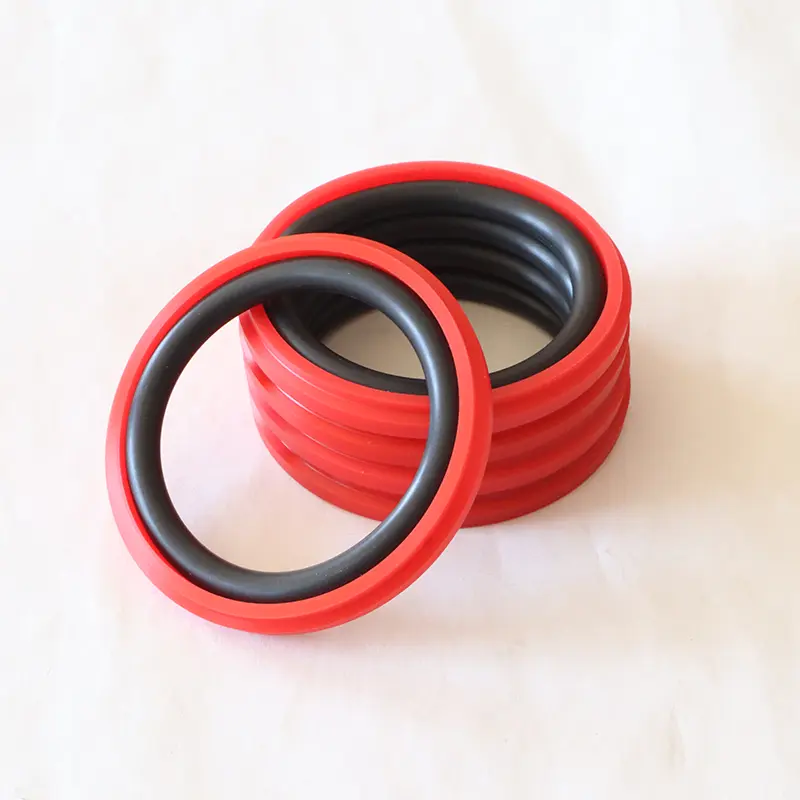

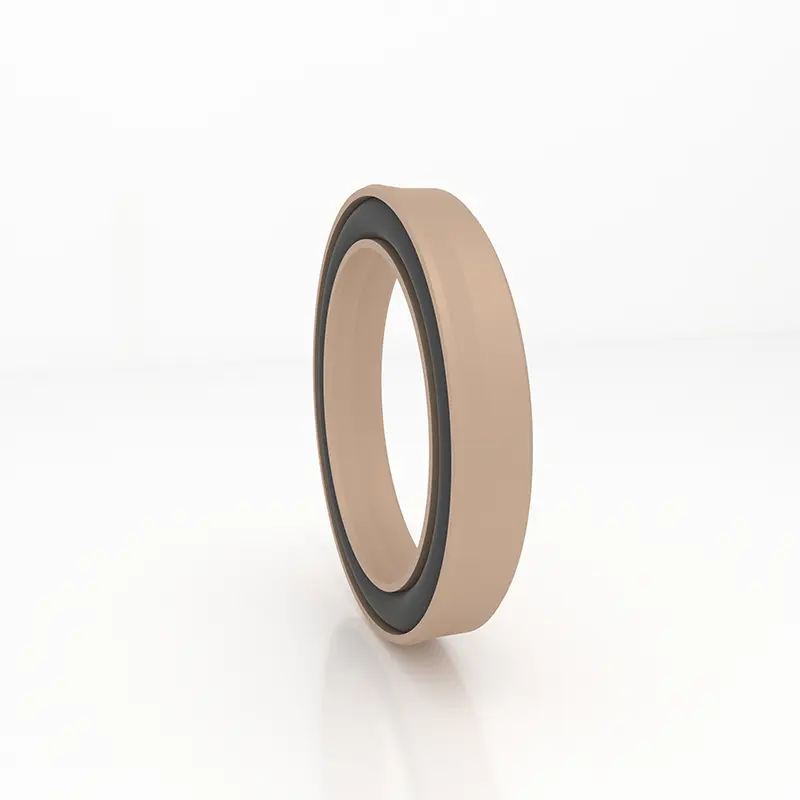

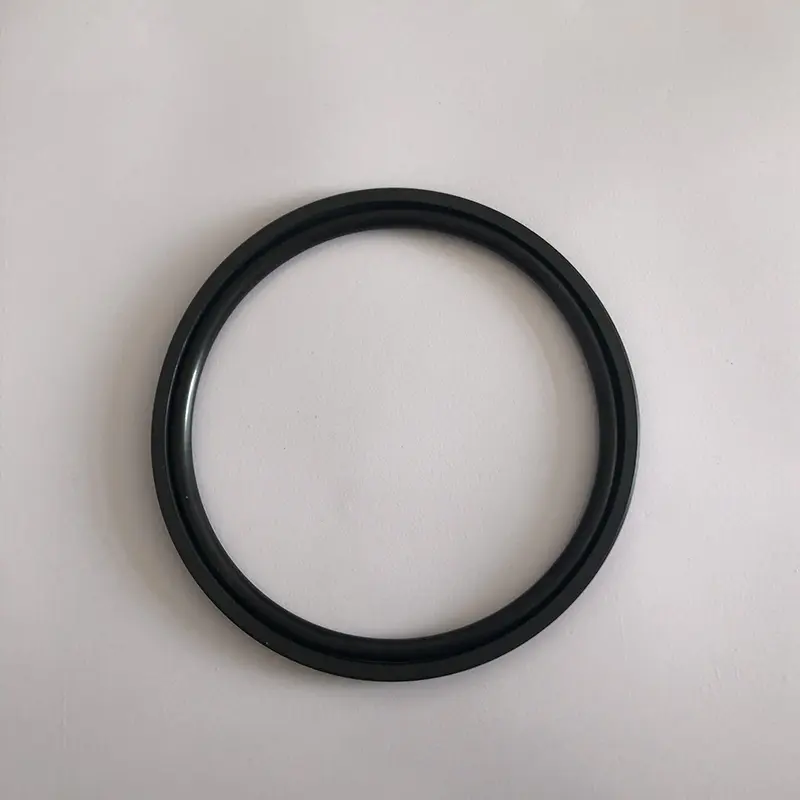

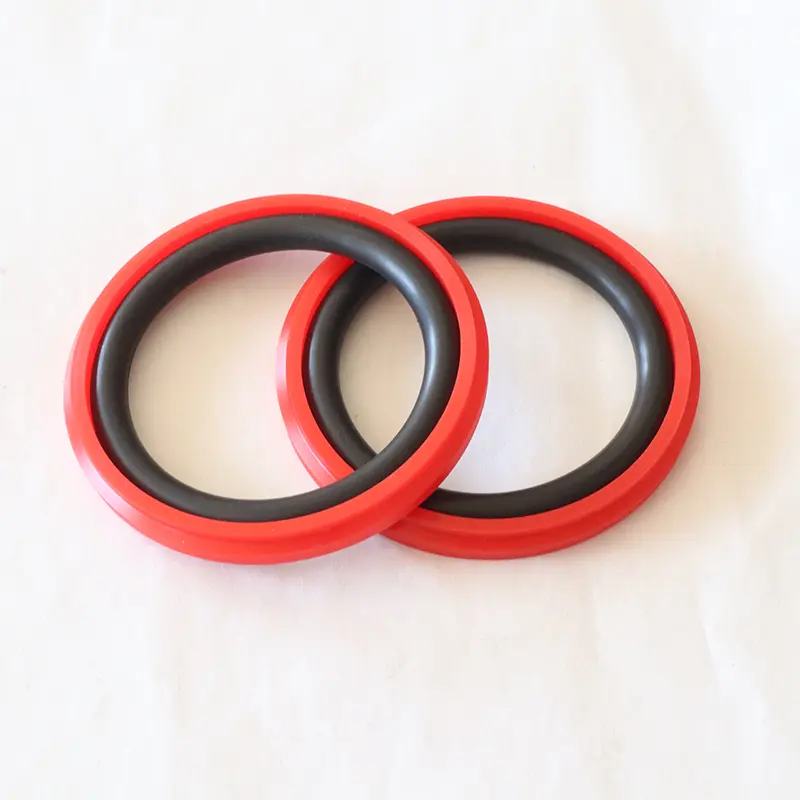

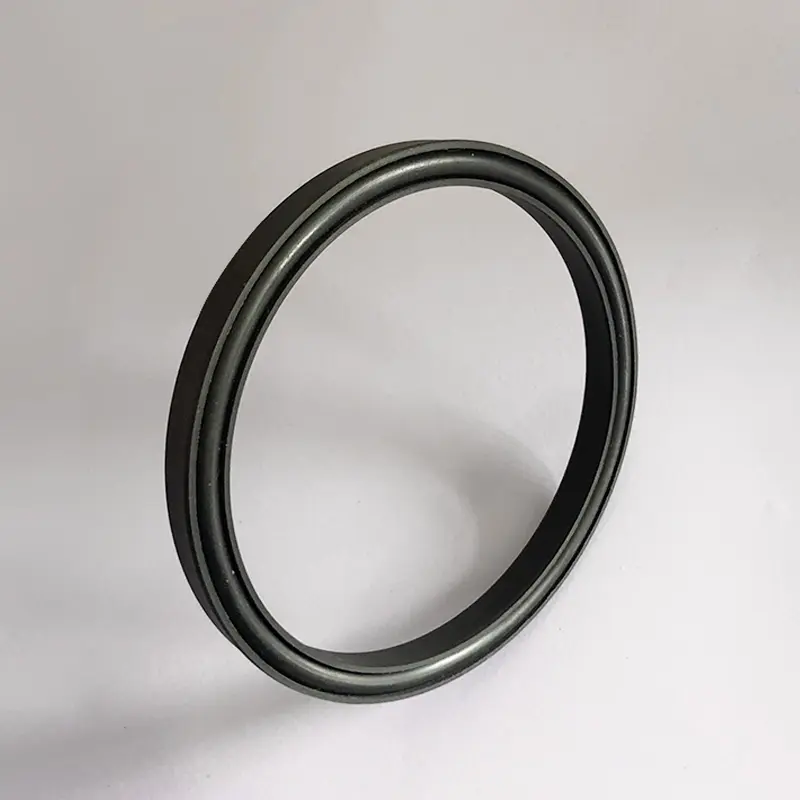

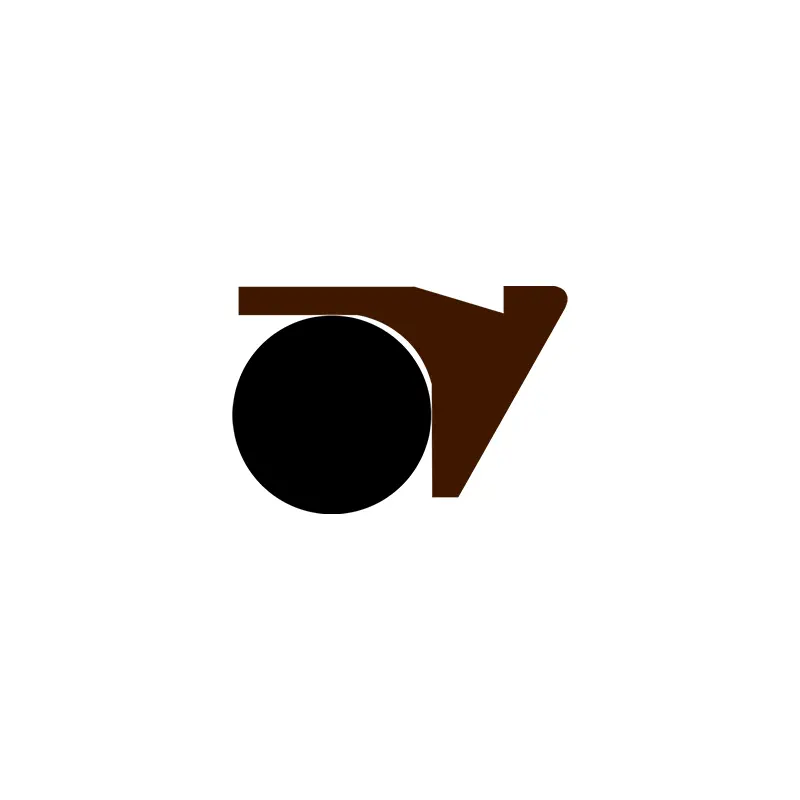

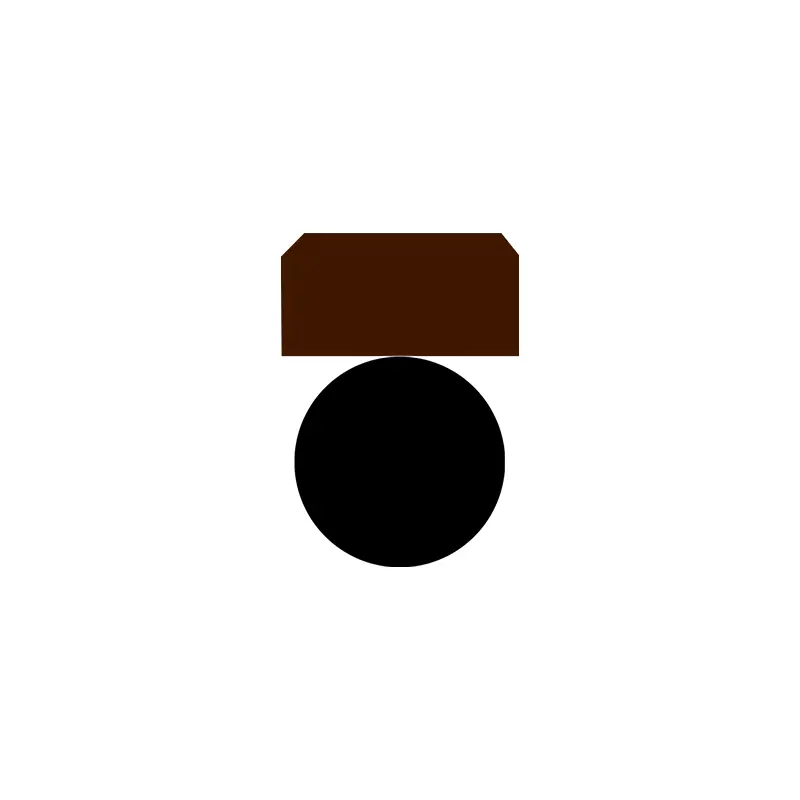

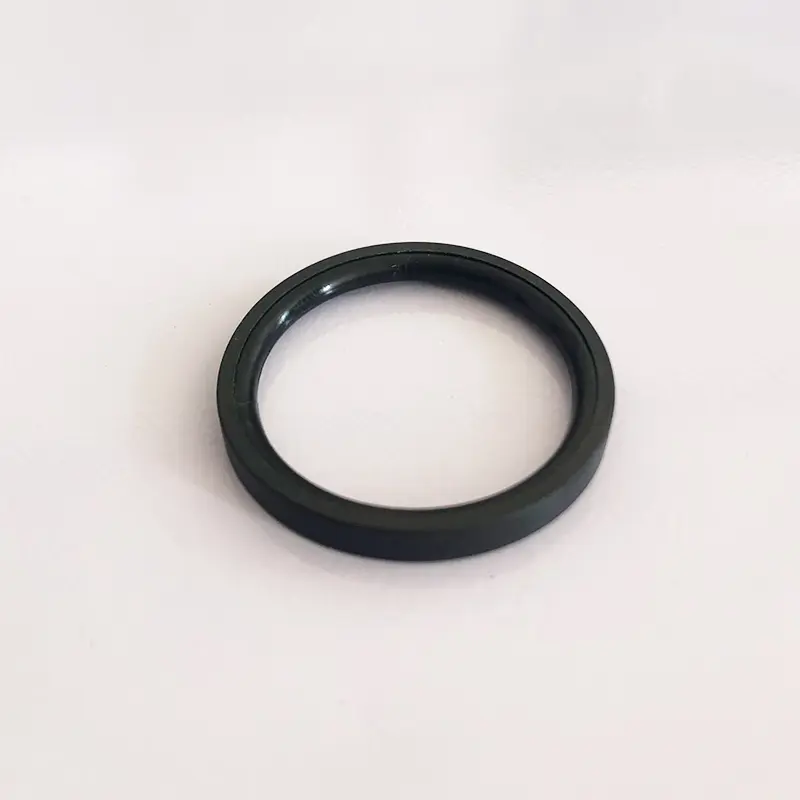

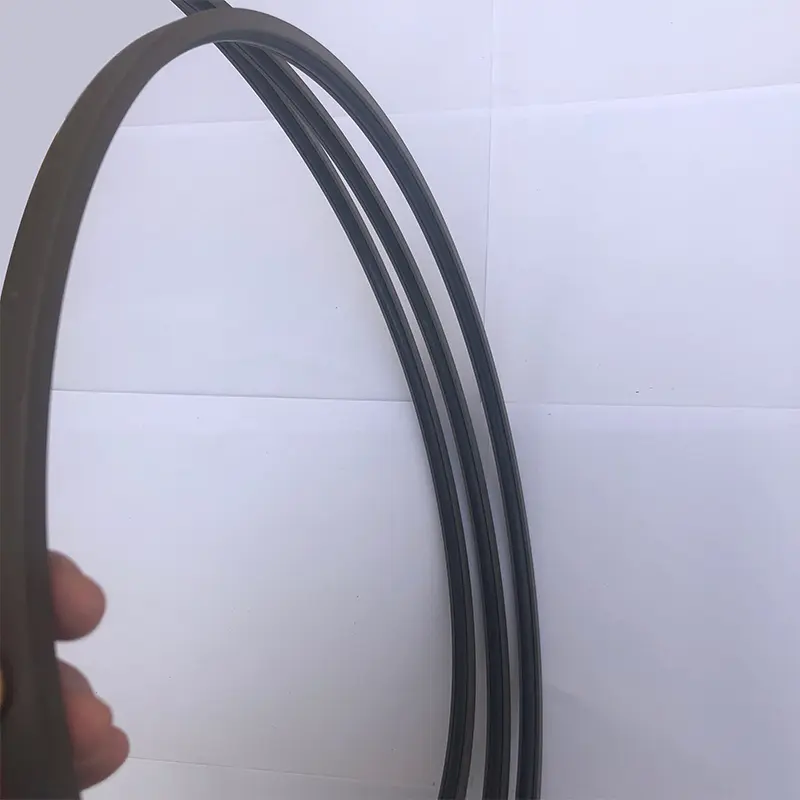

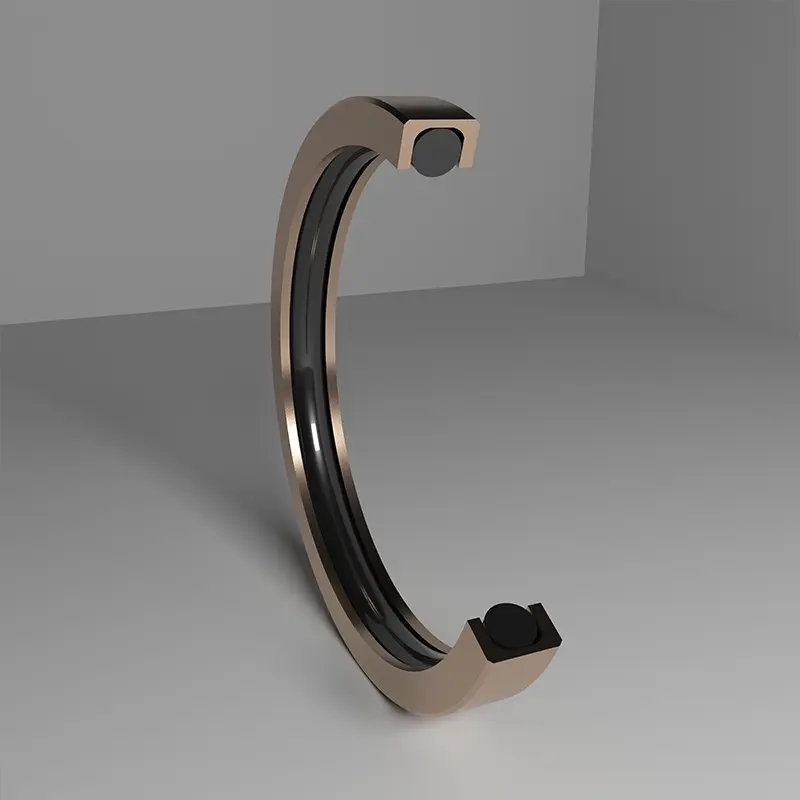

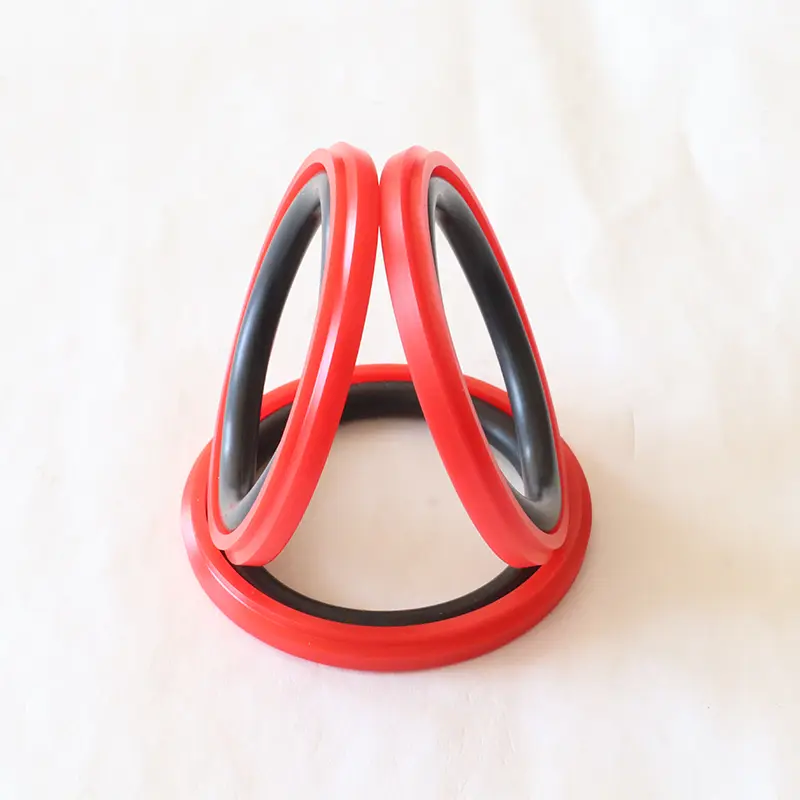

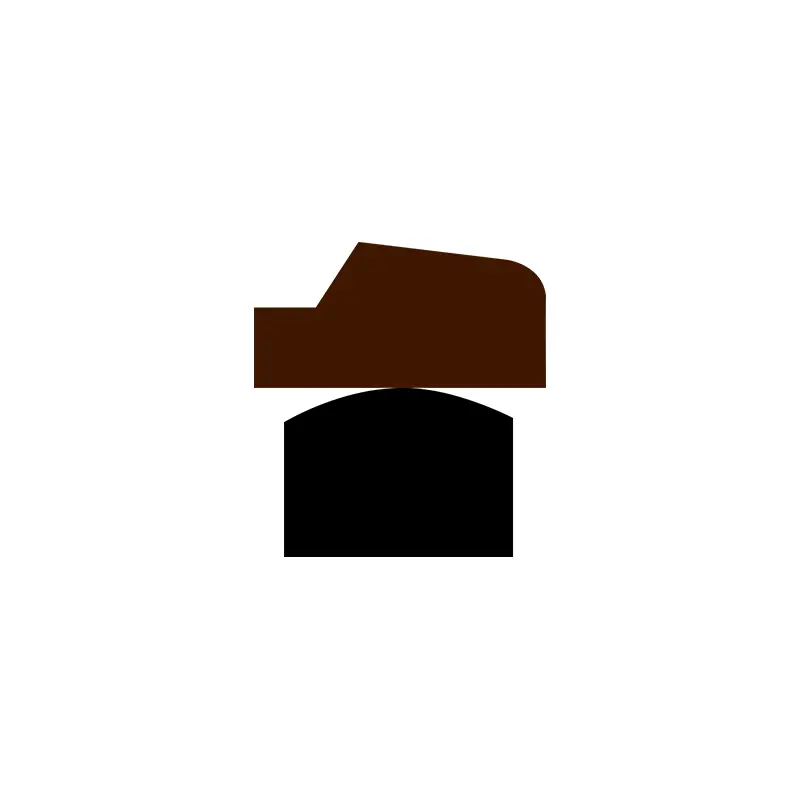

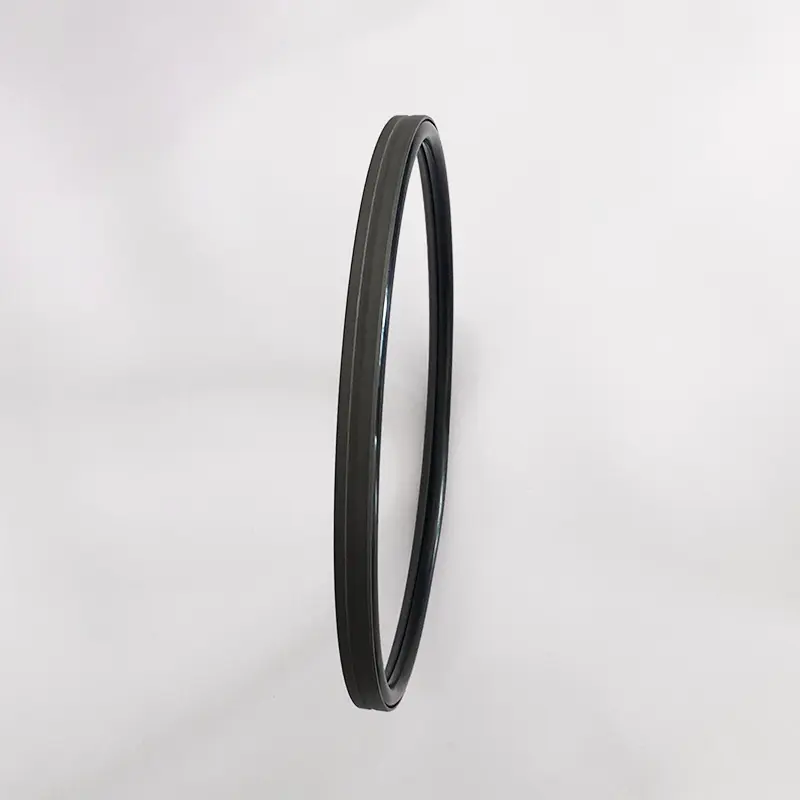

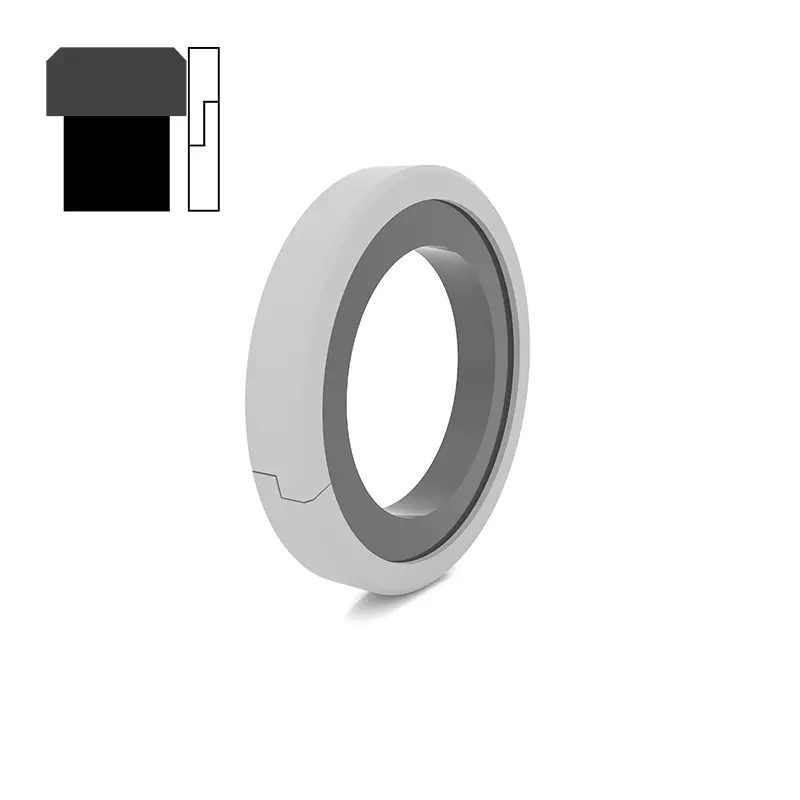

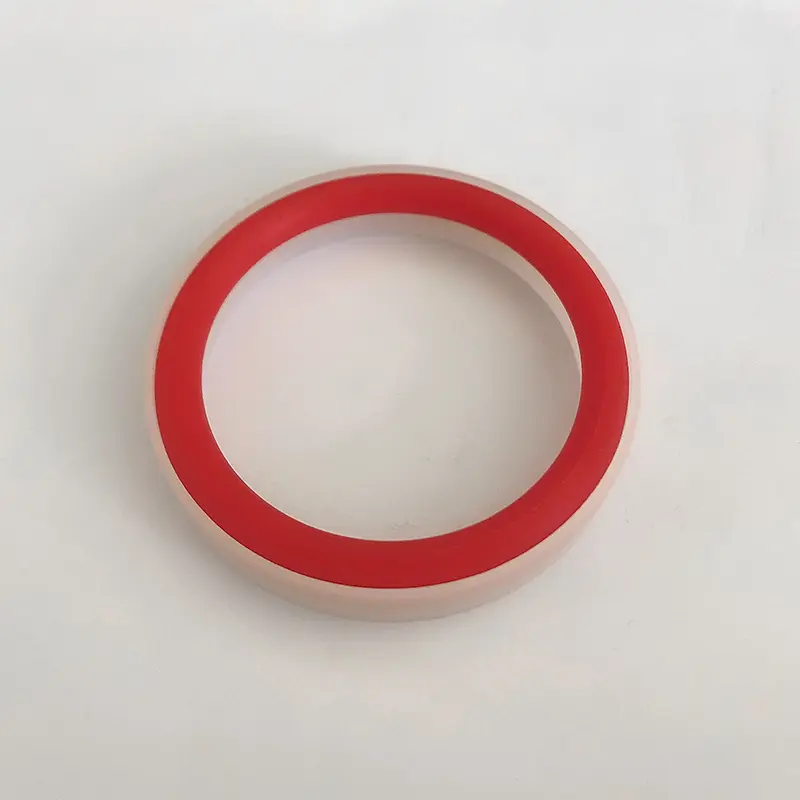

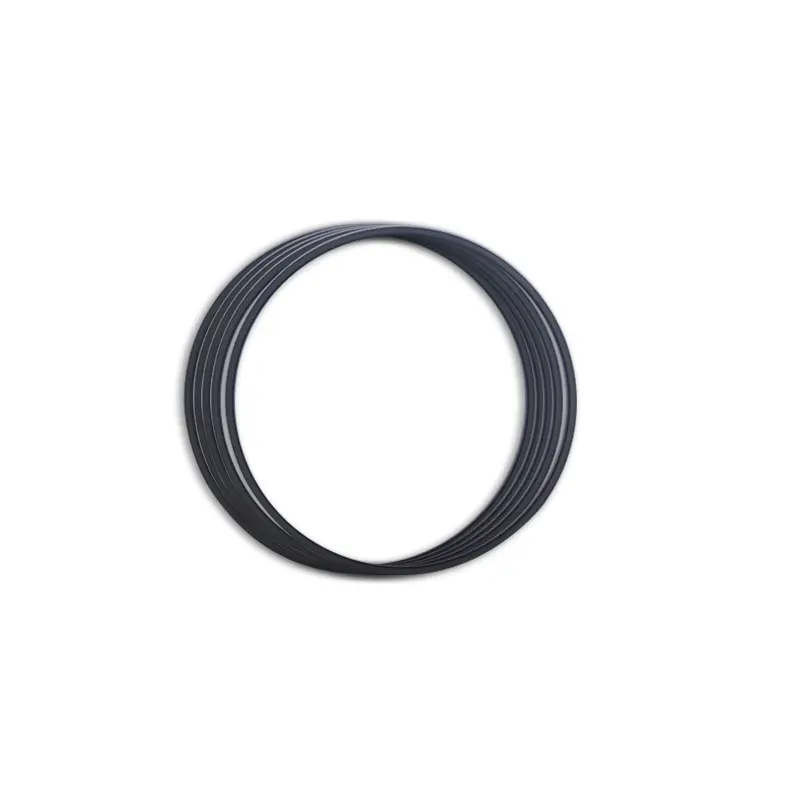

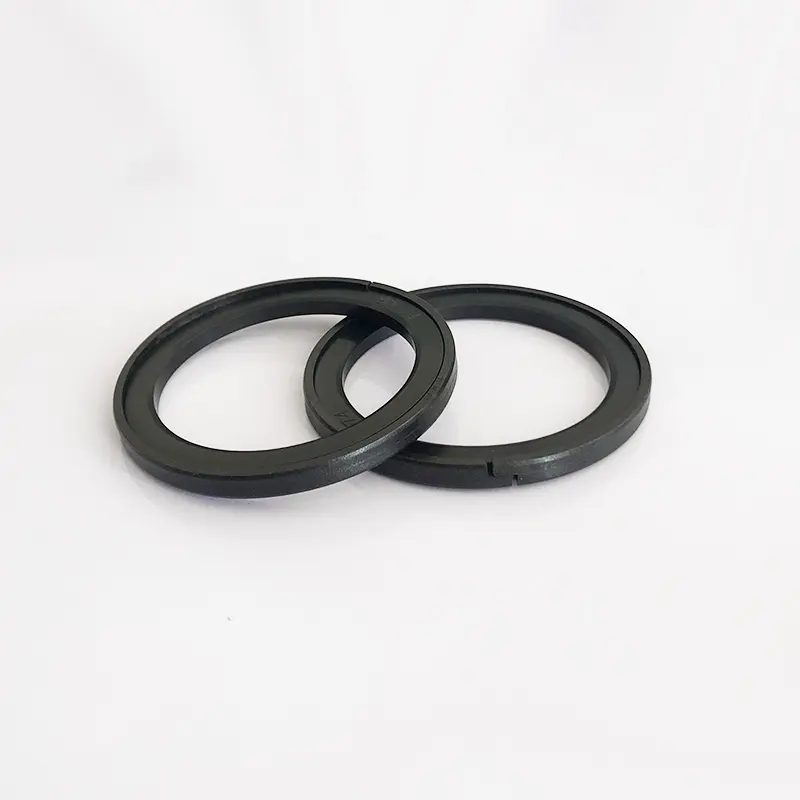

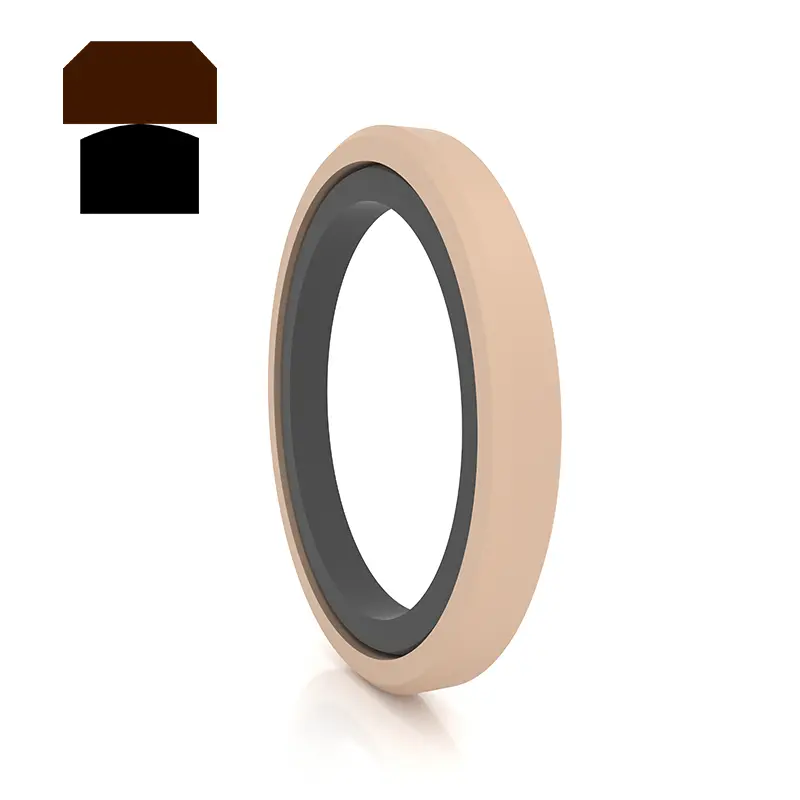

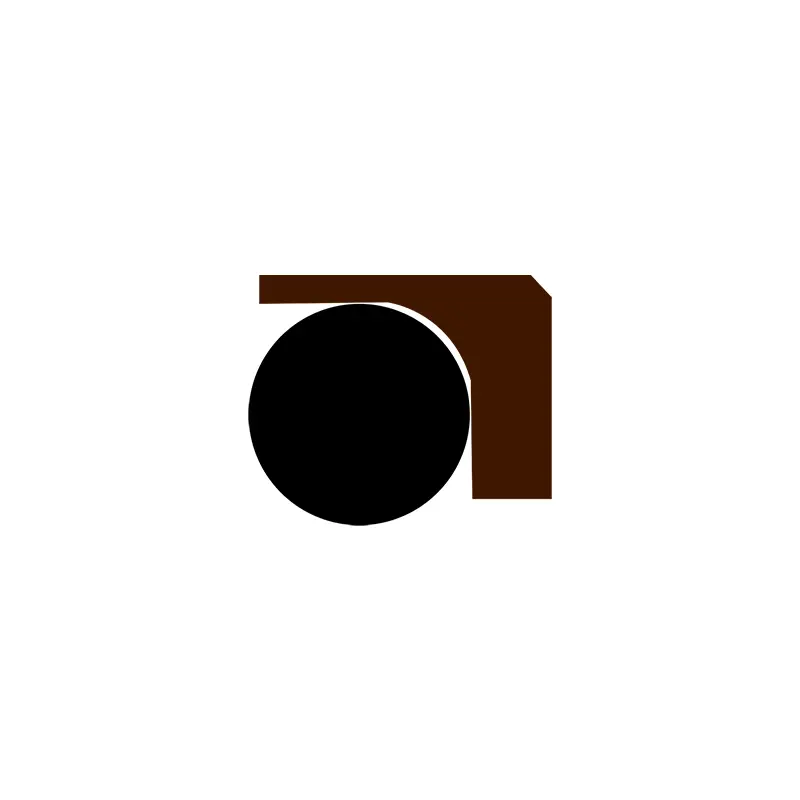

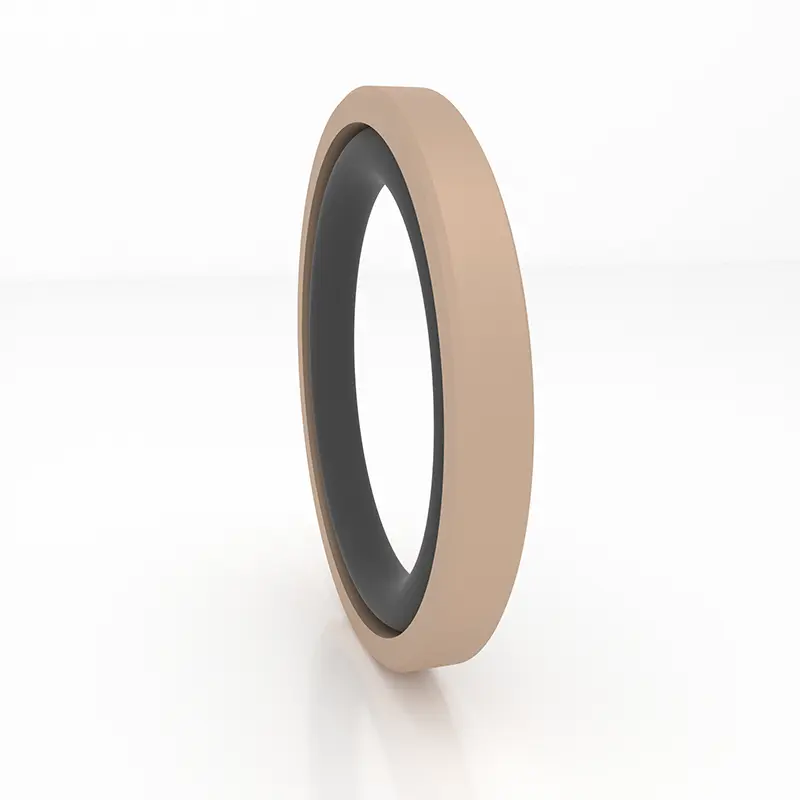

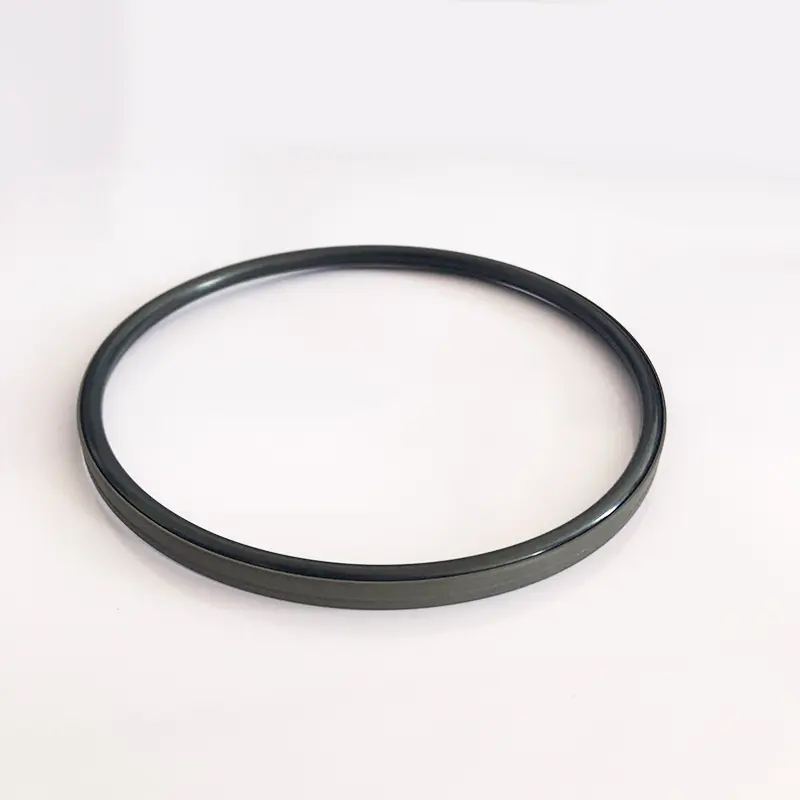

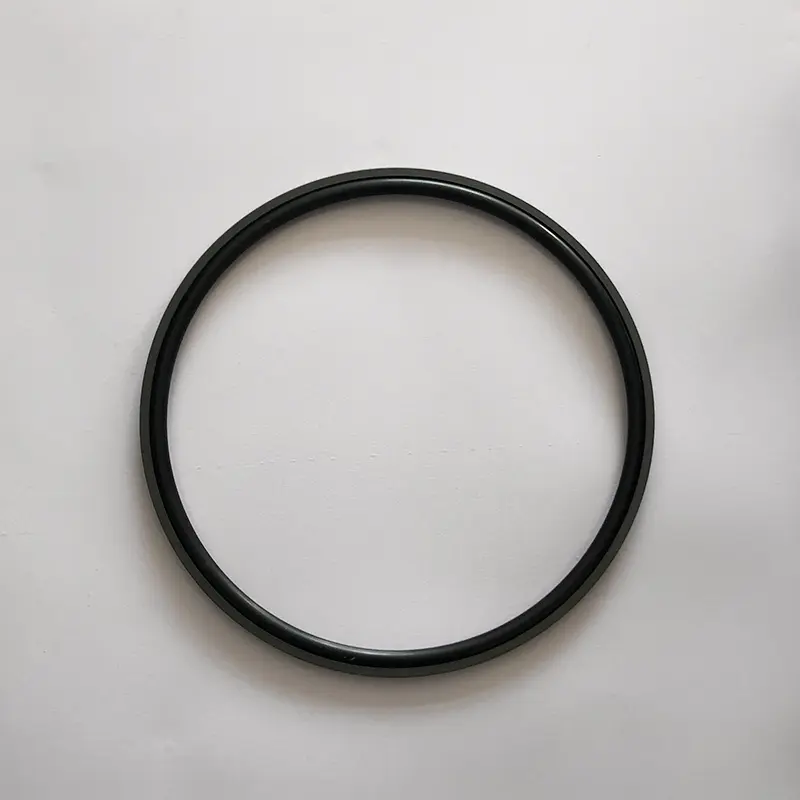

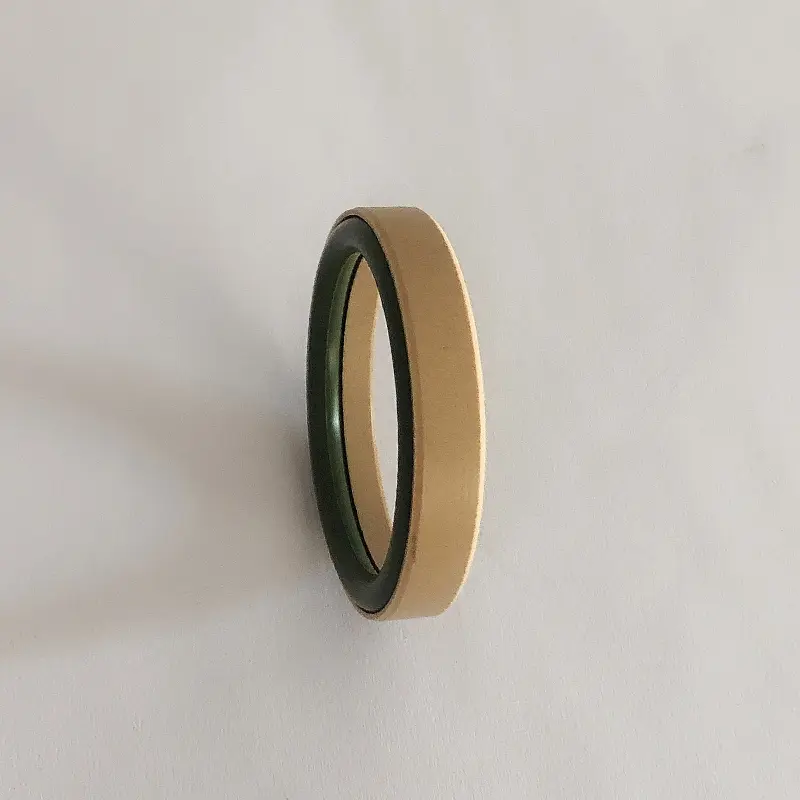

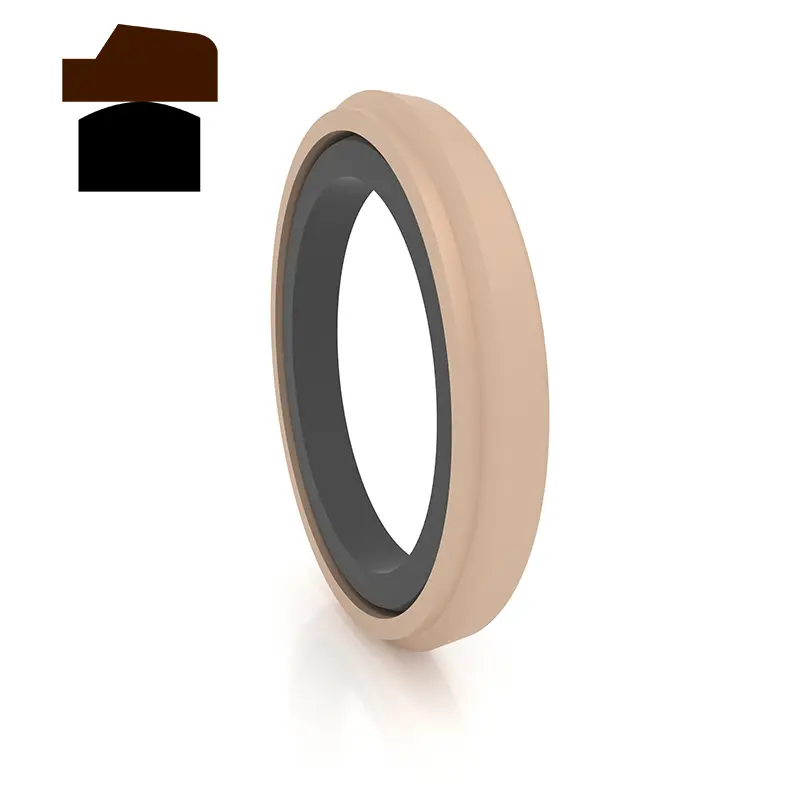

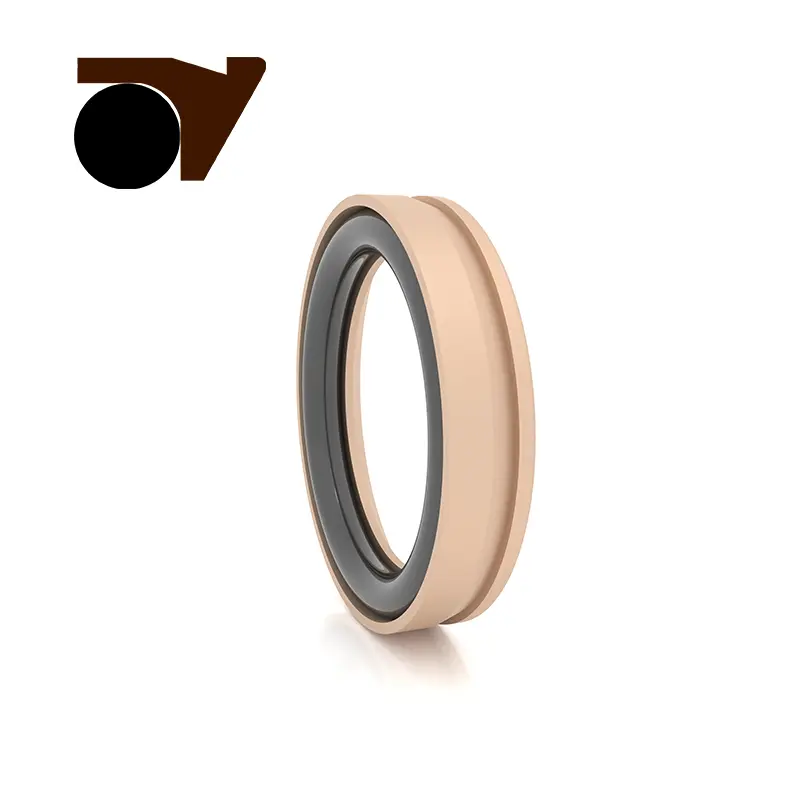

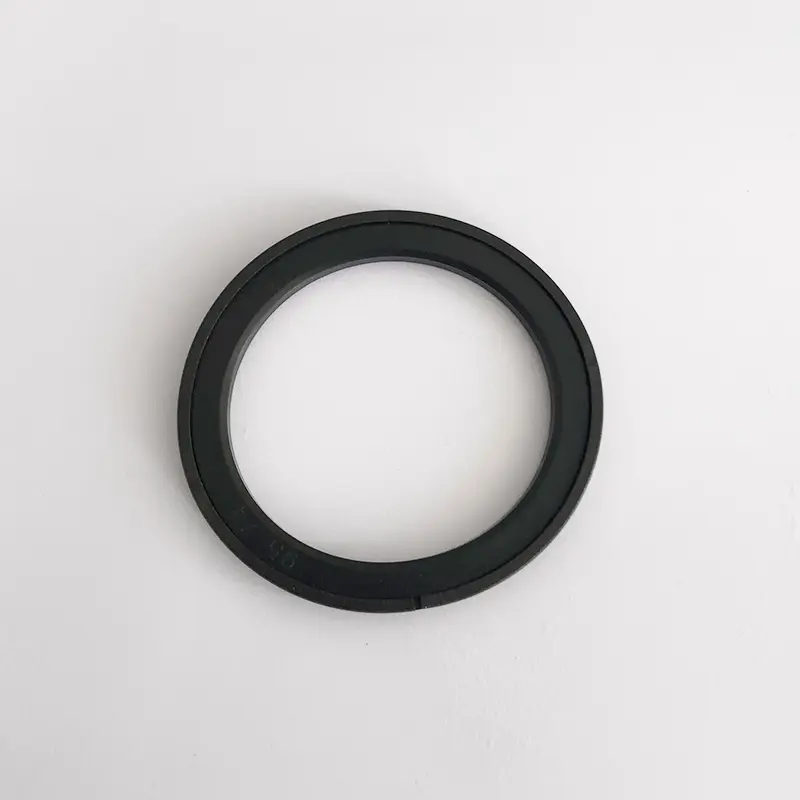

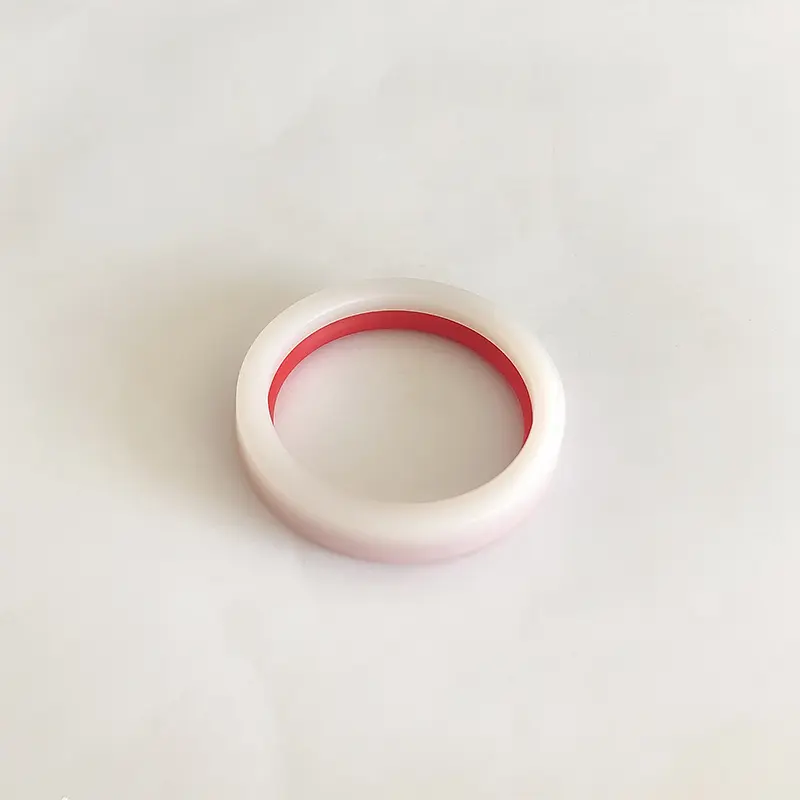

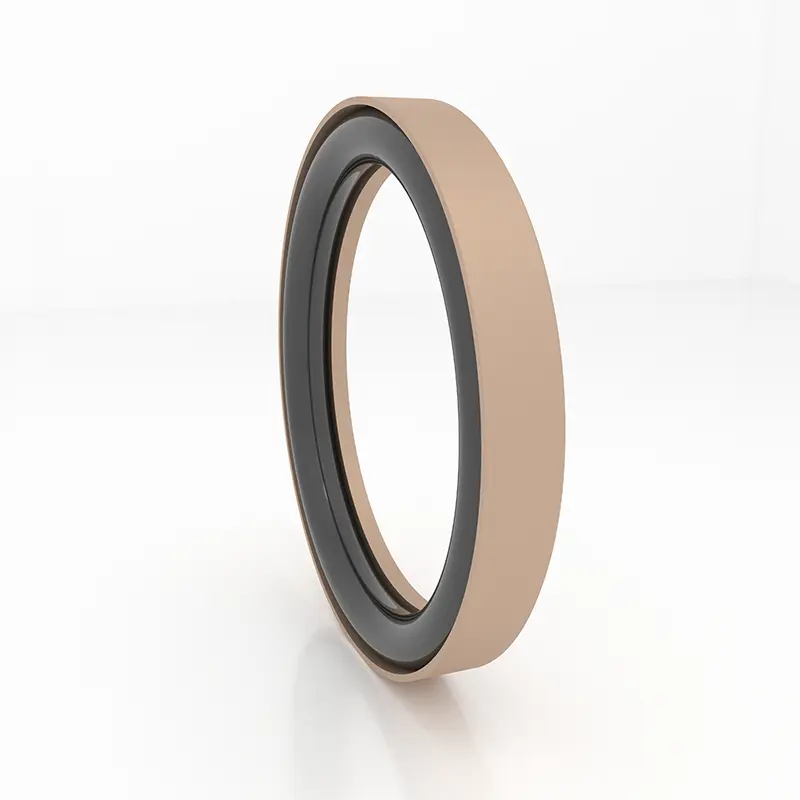

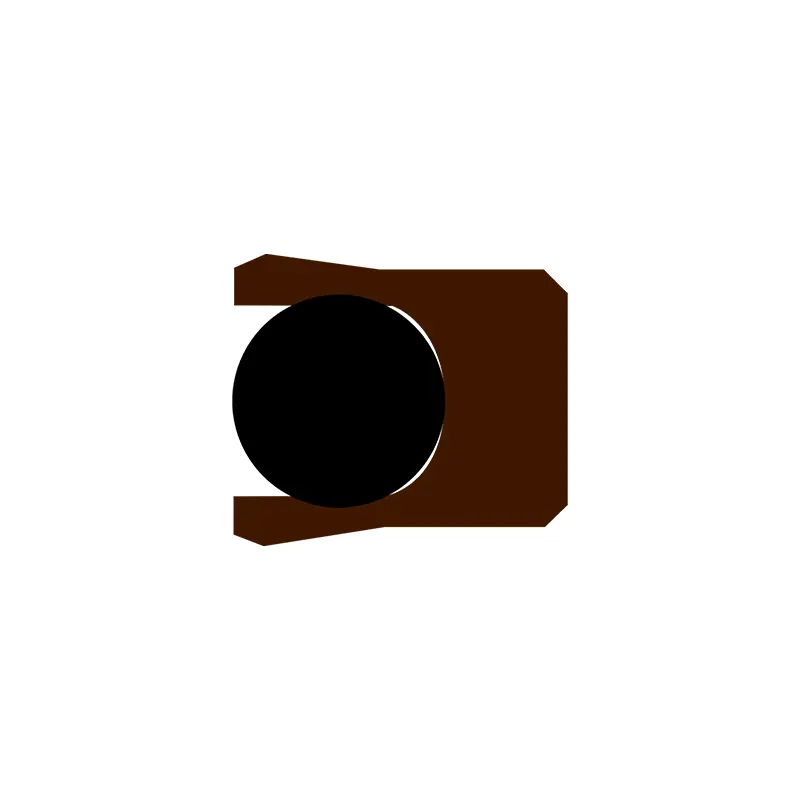

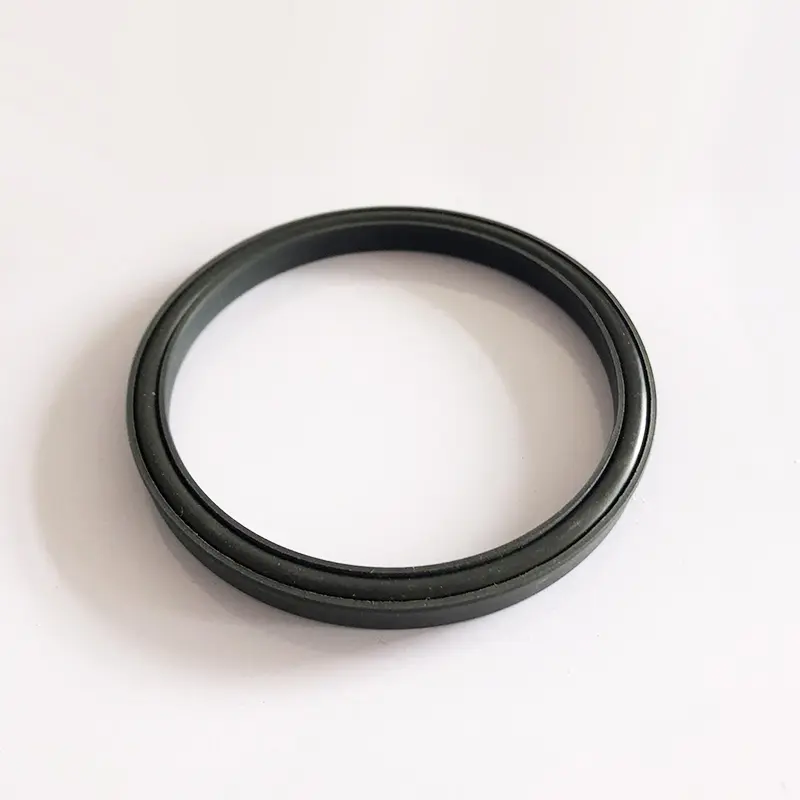

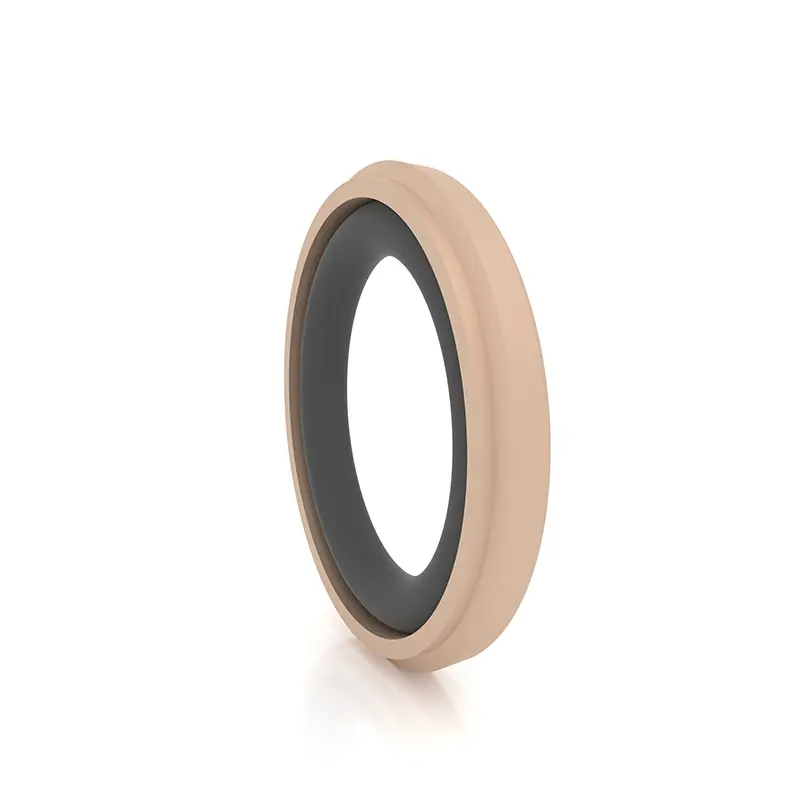

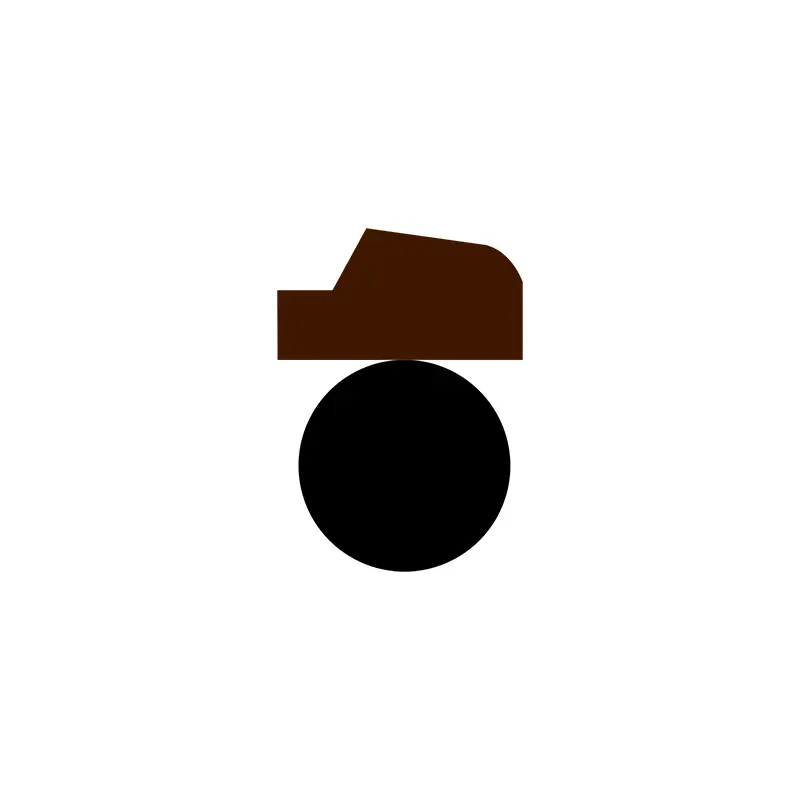

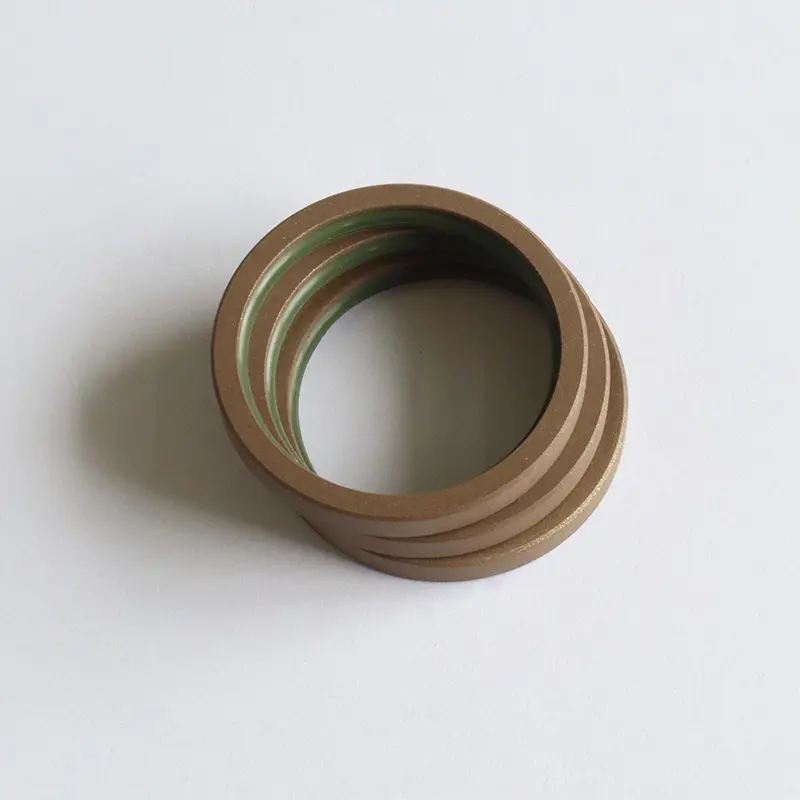

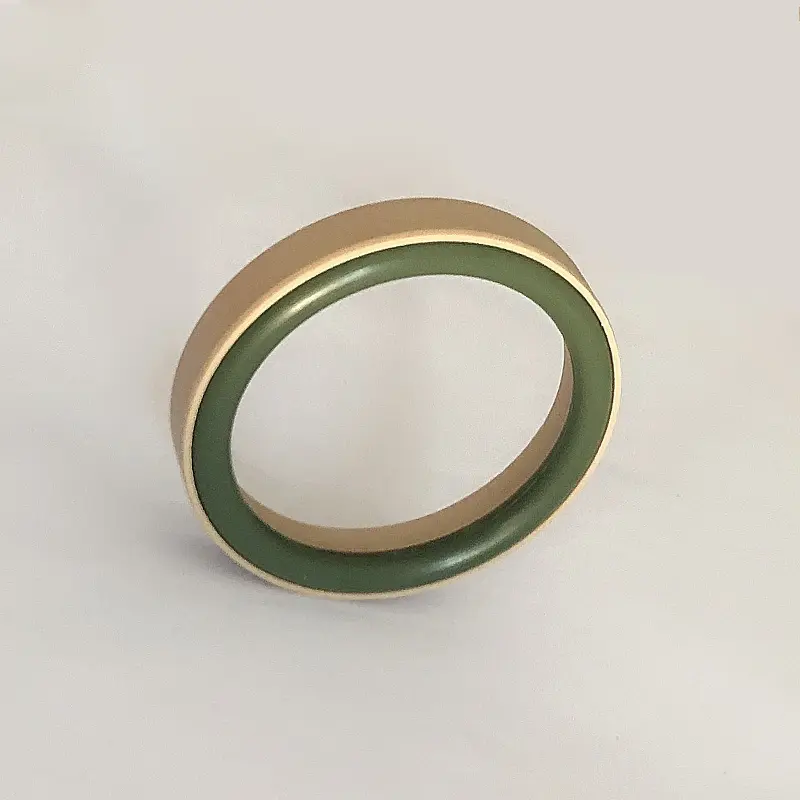

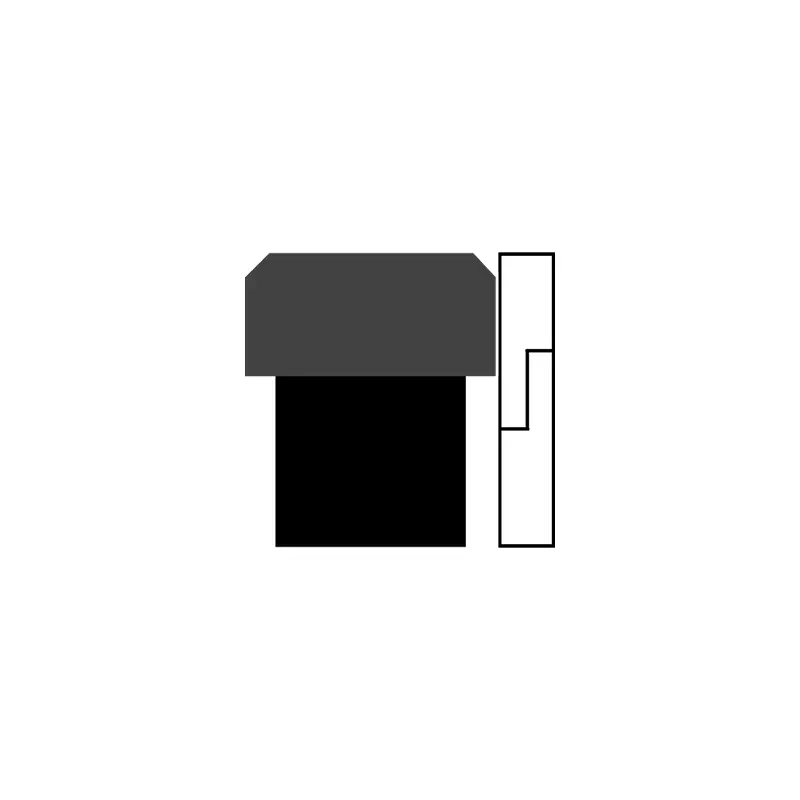

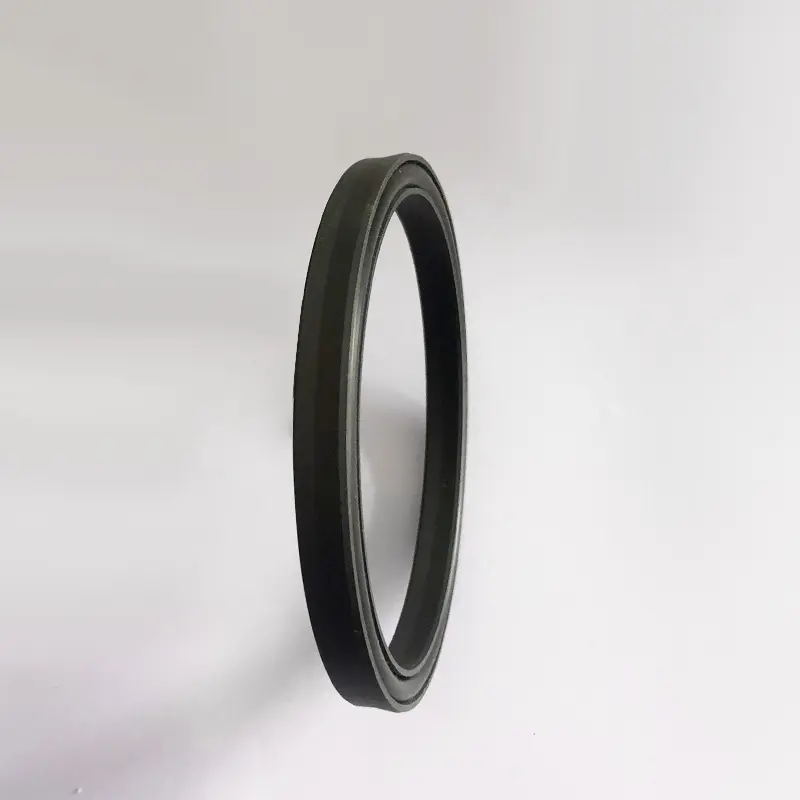

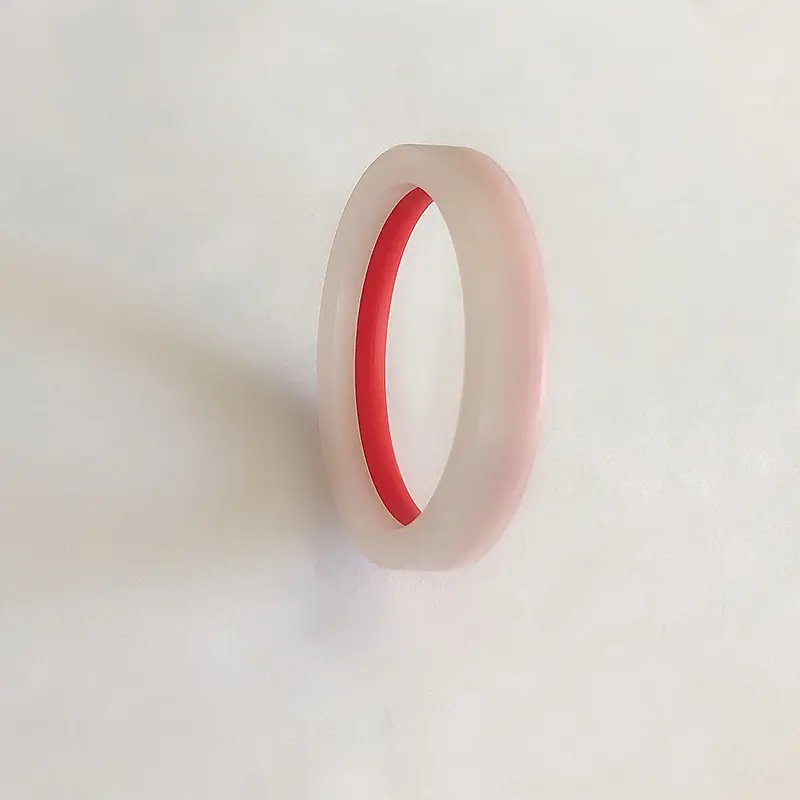

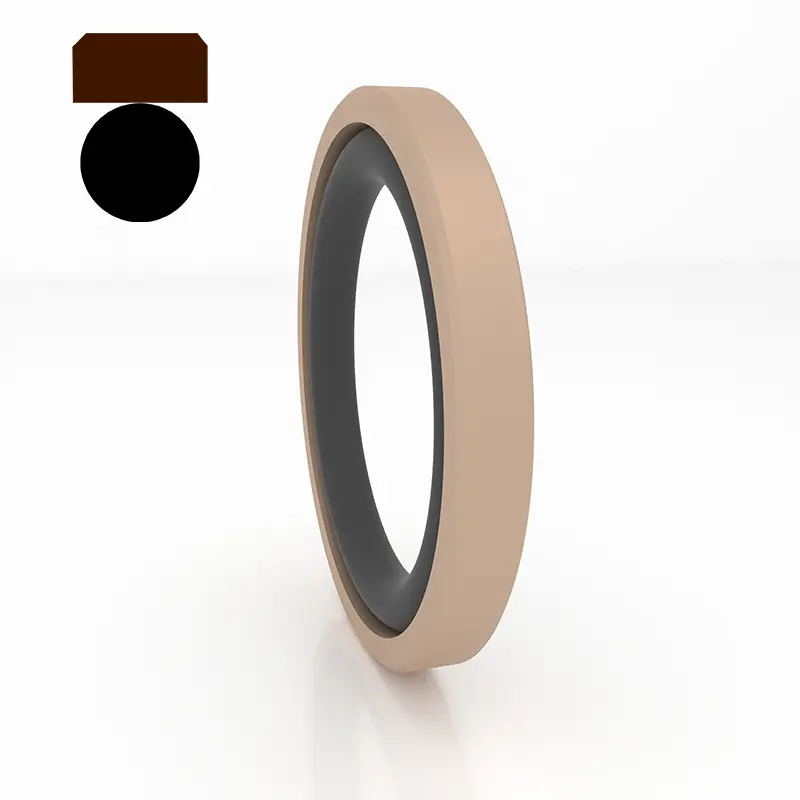

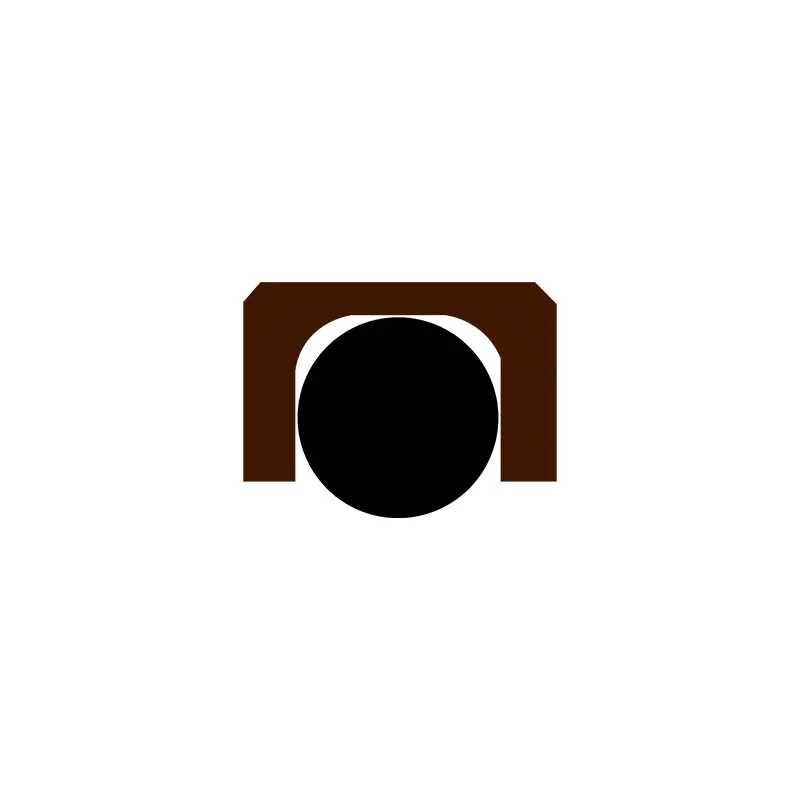

Con dấu áp suất cao cho các lỗ piston là tuyệt vời, bao gồm PTFE hoặc các vòng niêm phong hình dạng đặc biệt đặc biệt và vòng cao su hình chữ O đàn hồi cao. Theo các vòng chữ O phù hợp, chúng được chia thành loạt RC58-RC64 (thích nghi với GB1235), được sử dụng đặc biệt để niêm phong chuyển động bằng thủy lực.
Vật liệu PTFE có độ ổn định hóa học mạnh mẽ, khả năng chống ăn mòn axit và kiềm, và thích nghi với môi trường hóa học phức tạp. Vòng niêm phong và vòng cao su làm việc cùng nhau để đạt được hiệu ứng niêm phong tuyệt vời.
Trong kỹ thuật biển, niêm phong áp suất cao cho các lỗ piston có thể cung cấp sự bảo vệ chính cho hệ thống thủy lực của các máy dò biển sâu. Áp lực nước biển sâu cao và nước biển rất ăn mòn. Lợi thế vật liệu là một trong những điều kiện tiên quyết cho sản phẩm cung cấp khả năng chống áp suất cao và khả năng chống ăn mòn.
Trong sản xuất máy móc hạng nặng, cánh tay kính thiên văn thủy lực lớn có lợi rất nhiều. Khu vực xây dựng rất phức tạp, cánh tay kính thiên văn di chuyển thường xuyên và áp suất thay đổi. Vật liệu PTFE có khả năng chịu hao mòn, kết hợp với thiết kế môi mỏng, bù thời gian thực cho hao mòn, niêm phong chặt chẽ và giảm rủi ro thất bại.
Trong lĩnh vực các phương tiện năng lượng mới, các con dấu áp suất cao cho các lỗ piston cũng rất quan trọng. Trong các thành phần thủy lực của EPS, vật liệu ổn định và có thể niêm phong chính xác vào mặt của sự xói mòn dầu thủy lực và thay đổi nhiệt độ; Trong hệ thống phanh, cho tác động áp suất cao và ăn mòn chất lỏng phanh, cấu trúc đặc biệt và vòng niêm phong độ dày tối ưu hóa ngăn chặn rò rỉ và đảm bảo an toàn.
Các con dấu áp suất cao cho các lỗ piston chúng tôi sản xuất có một số mô hình với thiết kế môi mỏng với bù tốt và niêm phong tuyệt vời. Chúng được tối ưu hóa tốt cho áp lực nước và môi trường có độ nhớt thấp. Cấu trúc đặc biệt có khả năng chống áp suất cao và có chất lượng vật liệu tuyệt vời. Đó là sự lựa chọn tốt nhất để mở niêm phong hiệu quả.
Tính năng sản phẩm:
1. Ma sát thấp, điện trở khởi đầu nhỏ, chuyển động mịn, ma sát động và tĩnh bằng nhau, không leo;
2. Tuổi thọ dài, có thể được sử dụng cho các con dấu bôi trơn không dầu;
3. Có thể được sử dụng để niêm phong áp suất cao, áp suất cực cao, nước và môi trường độ nhớt thấp khác;
4. Có thể được sử dụng để niêm phong nước và phương tiện độ nhớt thấp khác
Lựa chọn vật chất

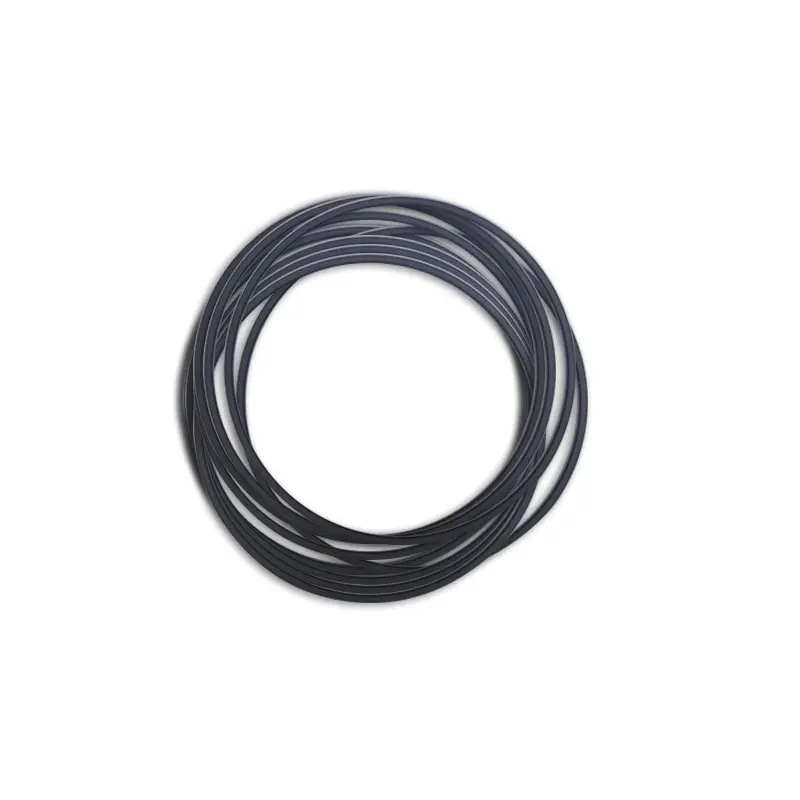

1. Các vật liệu cho các vòng chữ O là: R01 Nitrile cao su (NBR), R02 Fluororubber (FKM), v.v.
2. Vật liệu vòng niêm phong: Vật liệu tiêu chuẩn PTFE3, các vật liệu tùy chọn khác PTFE1, PTFE2, PTFE4, Vật liệu nhựa nhiệt dẻo tổng hợp.
| Điều kiện làm việc áp dụng của các dấu áp suất cao cho các lỗ piston (giá trị giới hạn không được xuất hiện cùng một lúc) | |||||
| Hồ sơ | Người mẫu | Áp lực (MPA) |
Nhiệt độ (℃) | Tốc độ (m/s) | Phương tiện truyền thông |
 |
RC51/RC52 | ≤70 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), khí, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), khí, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) | |||||
 |
RC55 | ≤200 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), nước, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), khí, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), nước, v.v. |
| -20 ~+200 (phù hợp với fkm-vòng o) | |||||
 |
RC60 | ≤260 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), nước, v.v. |
| -20 ~+200 (phù hợp với fkm-vòng o) | |||||
 |
RC61 | ≤60 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), nước, v.v. |
| -20 ~+200 (phù hợp với fkm-vòng o) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), nước, v.v. |
| -20 ~+200 (phù hợp với fkm-vòng o) | |||||
 |
RC62 | ≤60 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), nước, v.v. |
| -20 ~+200 (phù hợp với fkm-vòng o) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), khí, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) | |||||
 |
RC64 | ≤20 | -35 ~+100 (phù hợp với NBR vòng O) | ≤6 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), khí, v.v. |
| -20 ~+180 (phù hợp với fkm-vòng o) | |||||
 |
ĐƯỢC RỒI | ≤50 | -35 ~+110 (phù hợp với NBR vòng O) | ≤1 | Dầu thủy lực dựa trên khoáng chất, chất lỏng chống cháy (HFA/HFB), v.v. |
Ví dụ đặt hàng:
Mô hình đơn hàng RC51-80X70X7.6-PTFE3-R01
Đường kính xi-lanh mô hình X Đường kính Groove X Groove Width
Mô hình đơn hàng RC53-80X69.6X9.8-PTFE3 -R01
Đường kính xi-lanh mô hình X Đường kính Groove x Groove Width
Mô hình đơn hàng RC55-80X69.4x10.6-PTFE3-R01
Đường kính xi-lanh mô hình X Đường kính Groove x Groove Width
Mô hình đặt hàng RC56-80X70X9.2-PTFE3 -R01
Đường kính xi-lanh mô hình X Đường kính Groove x Groove Width
Mô hình thứ tự OK-80x59x8 Đường kính xi lanh X Đường kính Groove X chiều rộng Groove

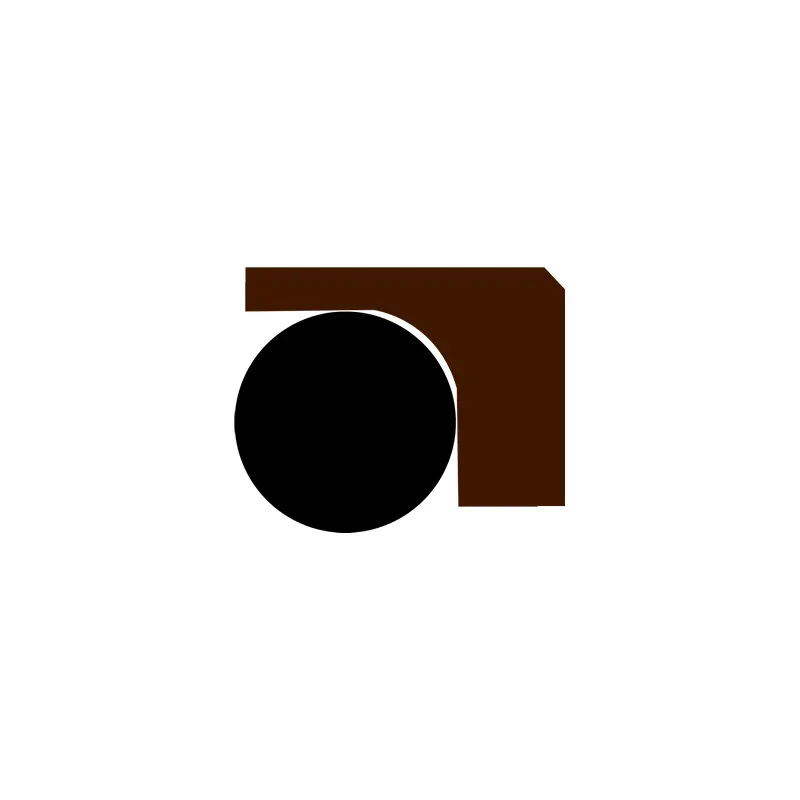

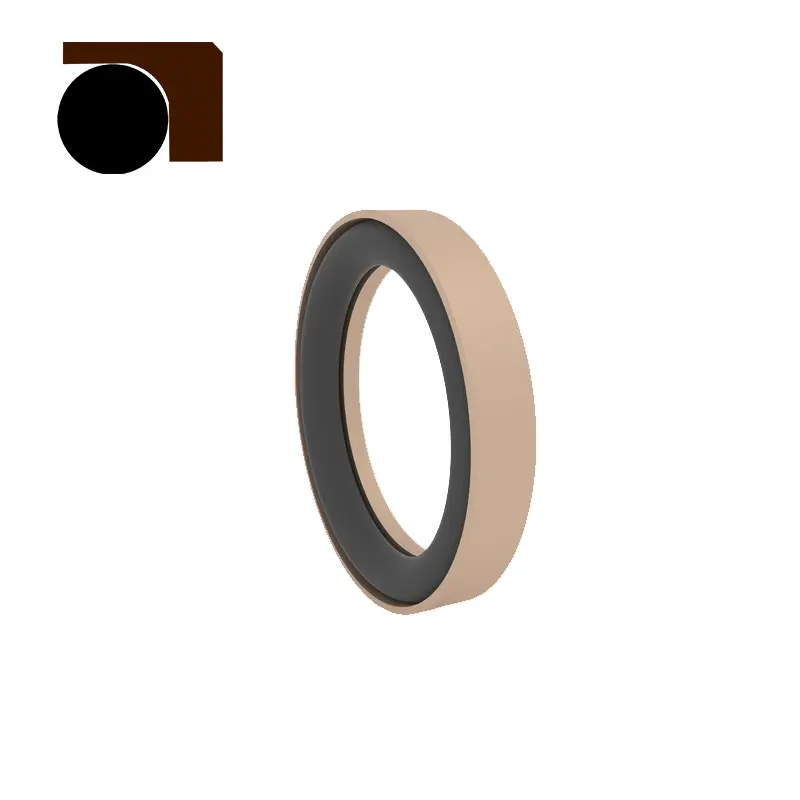

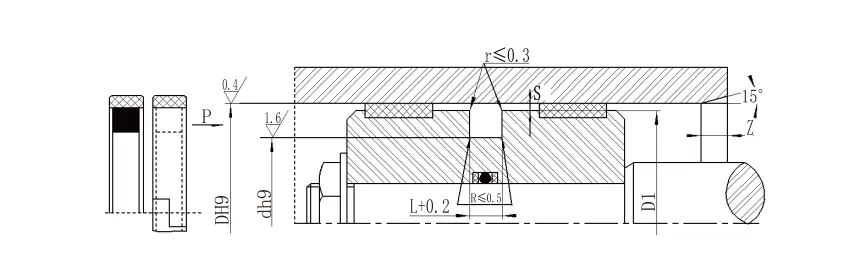

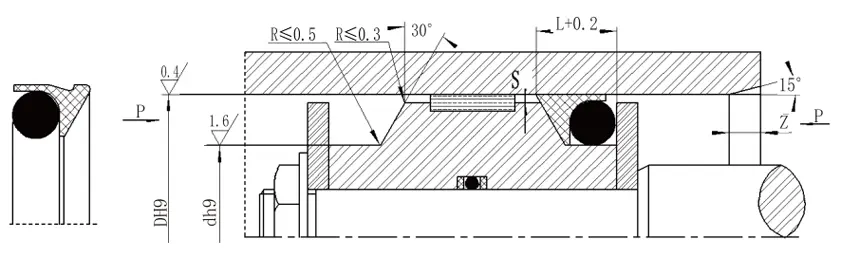

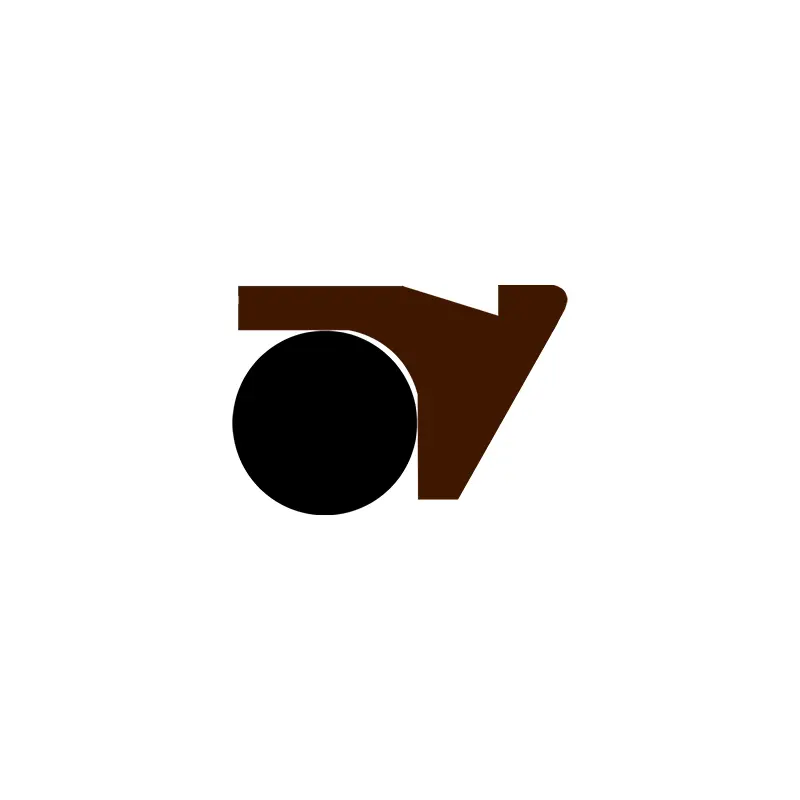

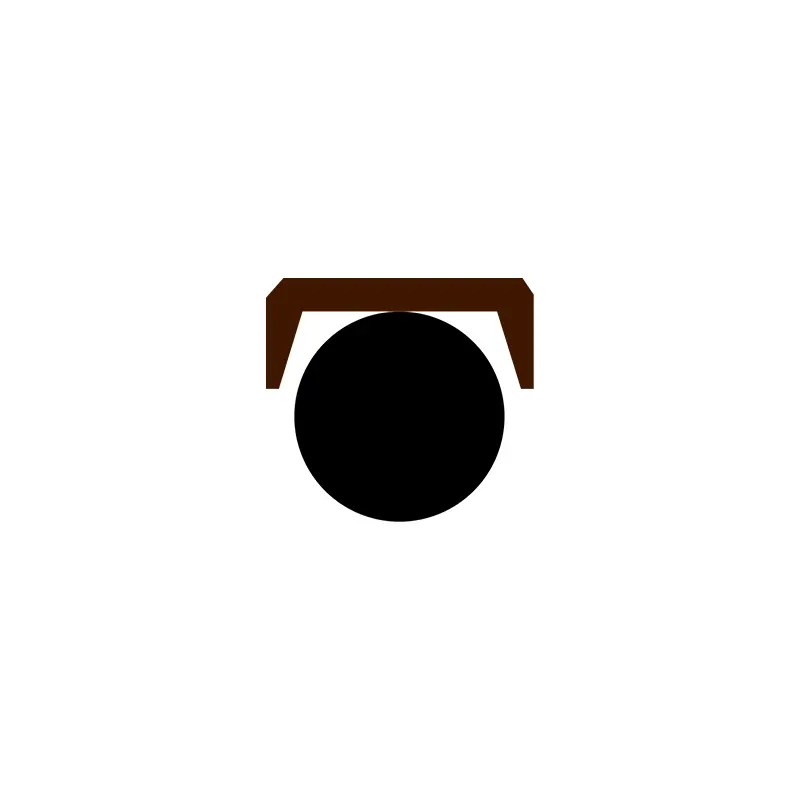

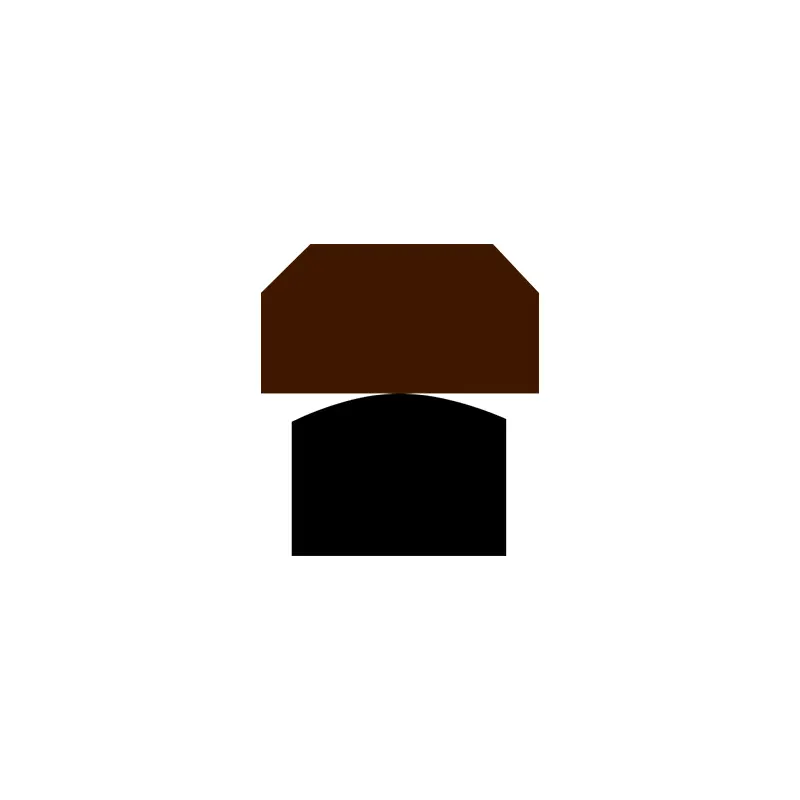

Thông số kỹ thuật

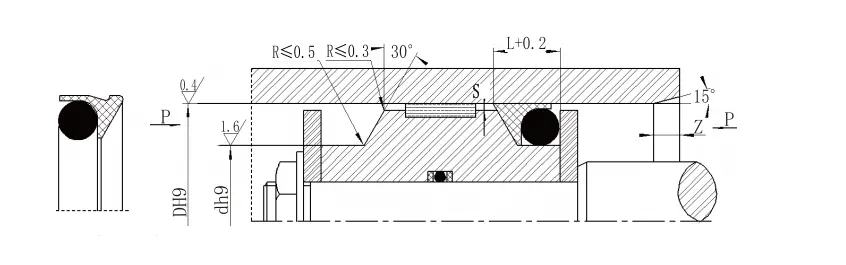

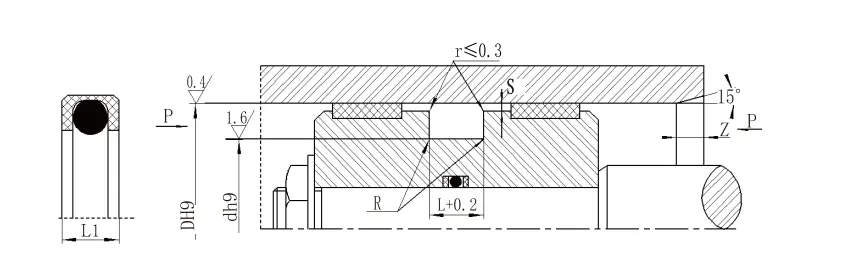

Bảng tham số đặc tả RC51 (mọi thông số kỹ thuật trong phạm vi tham số đều có sẵn)| Loại tiêu chuẩn DH9 RC51 |
Tải trọng DH9 RC51-Q |
Tải nặng dh9 RC51-Z |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0.2 |
Chế độ cao L1 | Giải phóng mặt bằng sTối đa | Rít lên ZTối thiểu |
Đường kính dây chữ O d0 |
|
| <20MPa | <40MPa | ||||||||
| 8 ~ 12 | 12.9 ~ 23.9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23.9 | 24 ~ 49,9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121.9 | 12.9 ~ 23.9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49,9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | D-13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | D-15.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| Lưu ý: 1. Cài đặt dễ dàng hơn trong các rãnh kín> 30 mm bằng chuỗi tải ánh sáng. | |||||||||
| 2. Hãy tham khảo ý kiến công ty của chúng tôi để cài đặt Groove đóng. | |||||||||
| 3. Đối với áp suất> 40MPa, diện tích gốc của con dấu sử dụng dung sai phù hợp với H8/F8. | |||||||||
| Thông số kỹ thuật RC52 (khớp với vòng chữ O GB1235) (mọi thông số kỹ thuật trong phạm vi tham số đều có sẵn) | ||||||
| Phạm vi khẩu độ D H9 |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0.2 |
Chiều cao con dấu L1 |
Giải phóng mặt bằng STối đa |
Rít lên ZTối thiểu |
Đường kính dây chữ O d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-15.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Ví dụ đặt hàng ví dụ RC52 ,80x69.2x8.2-ptfe3-r01 | ||||||
| Đường kính xi-lanh mô hình X Đường kính Groove x Groove Width PTFE3- Mã vật liệu PTFE đã sửa đổi | ||||||
| Thông số kỹ thuật của RC53 (bất kỳ thông số kỹ thuật nào trong phạm vi tham số đều có sẵn) | ||||||
| Phạm vi khẩu độ D H9 |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0.2 |
Giải phóng mặt bằng STối đa | Rít lên ZTối thiểu |
Đường kính dây chữ O dO |
|
| <40MPa | <60MPa | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| Thông số kỹ thuật RC54 (khớp với GB1235) (mọi thông số kỹ thuật trong phạm vi tham số đều có sẵn) có sẵn) | ||||||
| Phạm vi khẩu độ D H9 | Đường kính rãnh D H9 | Chiều rộng rãnh L+0.2 | Giải phóng mặt bằng STối đa | Rít lên ZTối thiểu | Đường kính dây chữ O dO | |
| <40MPa | <60MPa | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| Lưu ý: Đối với áp suất> 60MPa, diện tích rễ con dấu sử dụng dung sai phù hợp với H8/F8 và con dấu áp suất cực cao Smax <0,05. | ||||||
| Phạm vi khẩu độ D H9 | Đường kính rãnh D H9 | Chiều rộng rãnh L+0.2 | Giải phóng mặt bằng STối đa | Rít lên ZTối thiểu | Đường kính dây chữ O dO | |
| <40MPa | <60MPa | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| Lưu ý: Đối với áp suất> 60MPa, diện tích rễ con dấu sử dụng dung sai phù hợp với H8/F8 và con dấu áp suất cực cao Smax <0,05. | ||||||
| Thông số kỹ thuật của RC56 (bất kỳ thông số kỹ thuật nào trong phạm vi tham số đều có sẵn) | ||||||||||
| Loại tiêu chuẩn DH9 RC56 |
Tải trọng DH9 RC56-Q |
Tải nặng dh9 RC56-Z |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0.2 |
Chế độ cao L1 | Góc tròn RTối đa |
Giải phóng mặt bằng sTối đa | Rít lên ZTối thiểu |
Đường kính dây O-vòng DO | |
| <20MPa | <40MPa | |||||||||
| 8 ~ 12.9 | 13 ~ 23.9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23.9 | 24 ~ 49,9 | 8 ~ 12.9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121.9 | 13 ~ 23.9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49,9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | D-13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Lưu ý: 1. Đối với áp lực> 60MPa, diện tích gốc con dấu sử dụng dung sai khớp H8/F8 và Smax con dấu áp suất cực cao <0,05. 2. Đối với đường kính xi lanh> 30 mm, nó có thể được cài đặt trong các rãnh kín. Vui lòng tham khảo ý kiến công ty của chúng tôi. | ||||||||||
| Thông số kỹ thuật của RC57 (khớp với GB1235) (mọi thông số kỹ thuật trong phạm vi tham số đều có sẵn) có sẵn) | ||||||||
| Phạm vi khẩu độ D H9 | Đường kính rãnh D H9 | Chiều rộng rãnh L+0.2 | Chiều cao con dấu L1 | Góc tròn RTối đa | Giải phóng mặt bằng sTối đa | Rít lên ZTối thiểu | Đường kính dây chữ O dO | |
| <20MPa | <40MPa | |||||||
| 8 ~ 27 | D-4,6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Ví dụ đặt hàng ví dụ RC57 ,800x69.2x9.8-ptfe3-r01 | ||||||||
| Đường kính xi-lanh mô hình X Đường kính Groove x Groove Width PTFE3, R01 Mã vật liệu | ||||||||
