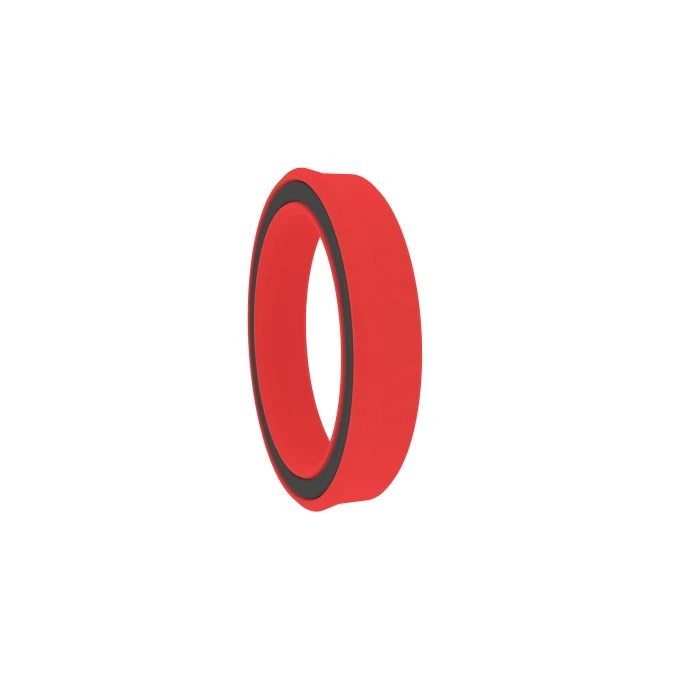

Các con dấu thủy lực cho pít -tông và thanh piston là một tên thống nhất cho một lớp niêm phong thủy lực, nhưng trên thực tế, chúng tôi đã chia nhỏ nhiều mô hình khác nhau, và các đặc điểm và trọng tâm của các mô hình khác nhau cũng sẽ khác nhau. Là một nhà sản xuất chuyên nghiệp, chúng tôi rất vui khi giới thiệu bạn. Tất nhiên, nếu bạn có nhu cầu tùy chỉnh khác, bạn cũng có thể liên hệ với chúng tôi để hiểu sâu hơn.

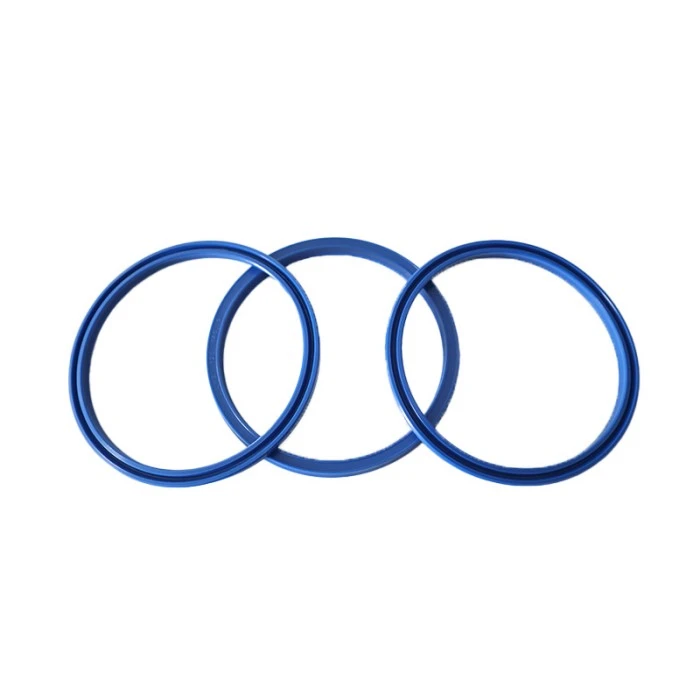

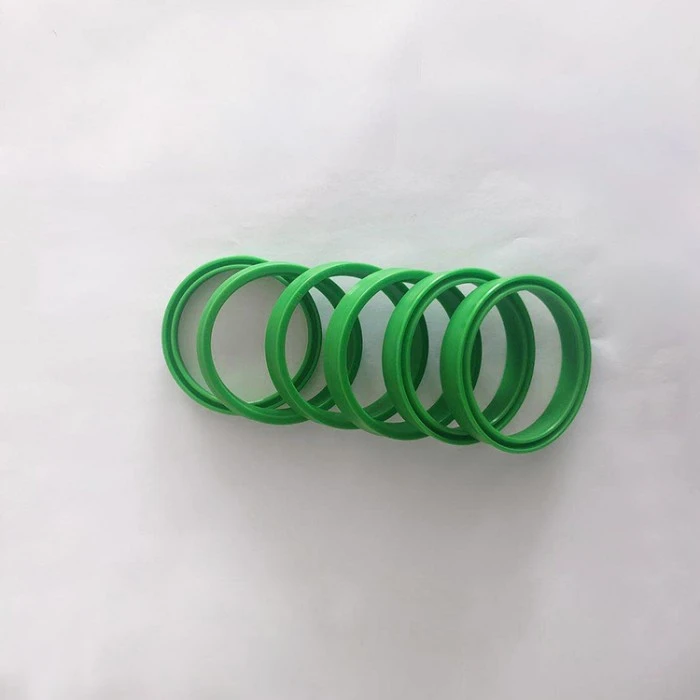

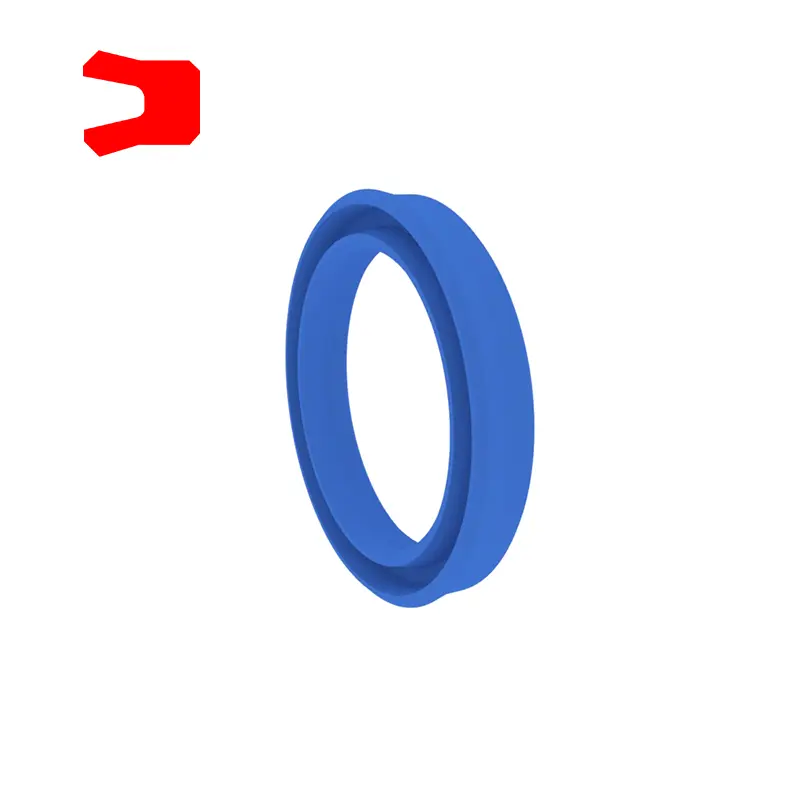

Con dấu không phải là một con dấu đối xứng được sử dụng đặc biệt trên piston hoặc thanh piston, được sử dụng trong máy móc đi bộ, máy móc công nghiệp nhẹ, máy móc nông nghiệp, cần cẩu, ô tô, máy móc lâm nghiệp, máy móc khai thác, v.v.

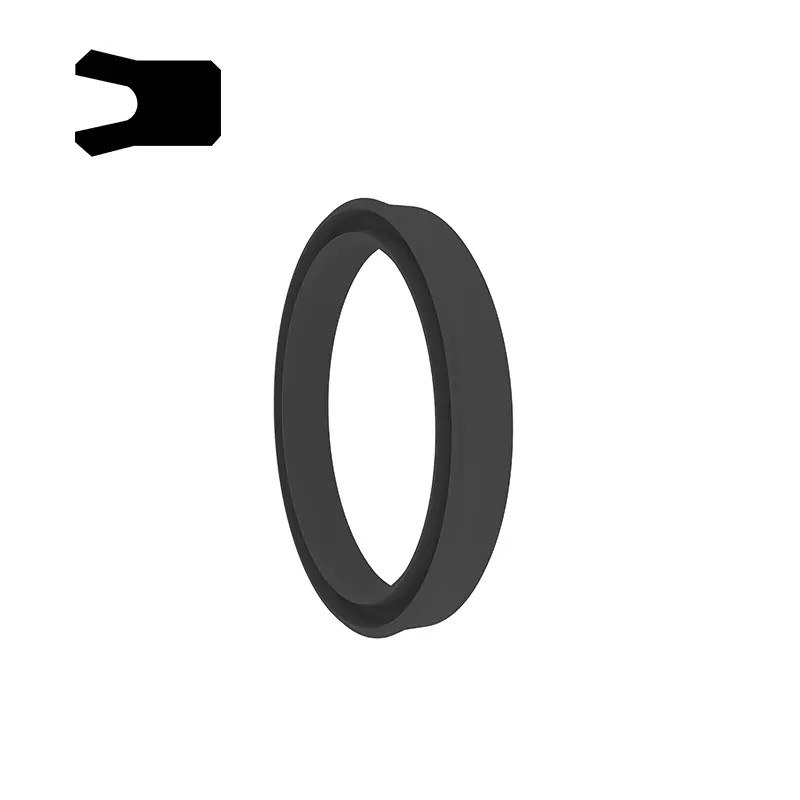

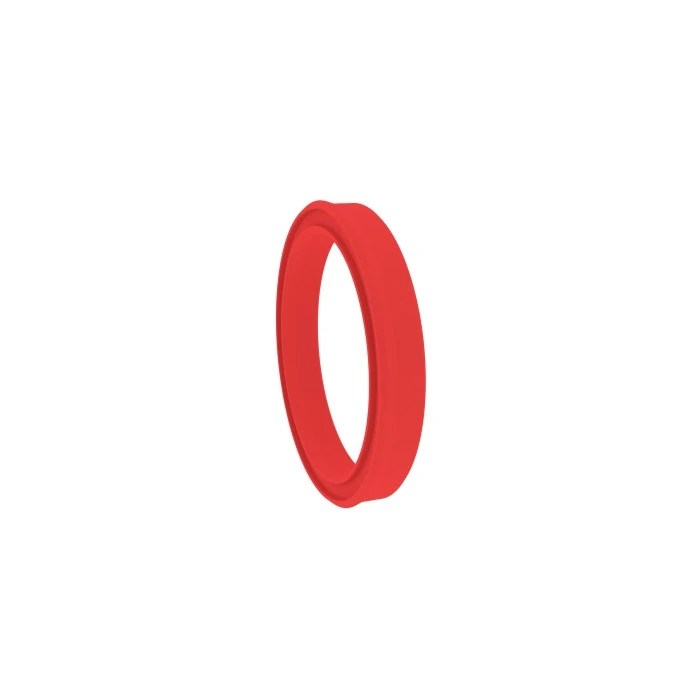

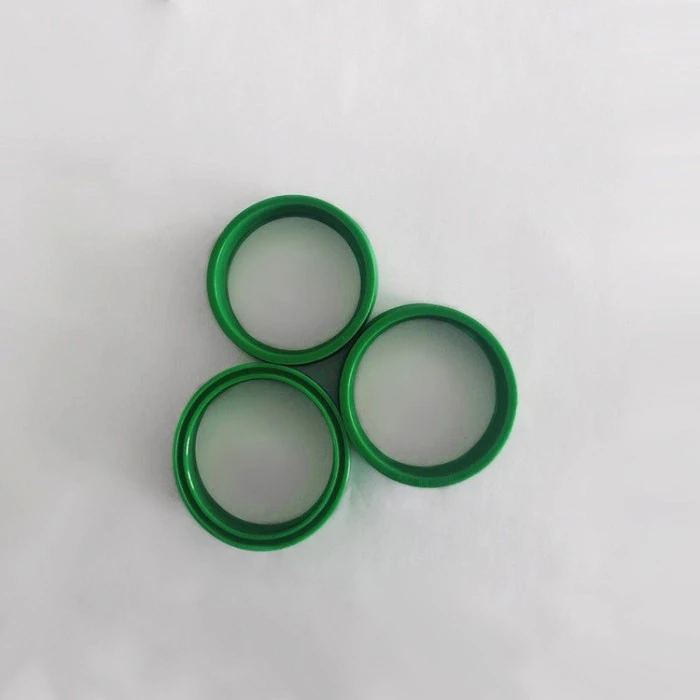

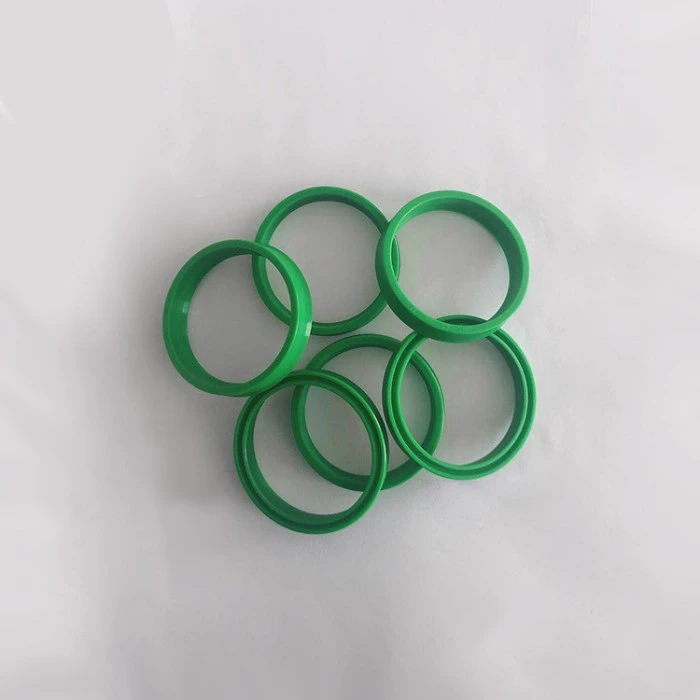

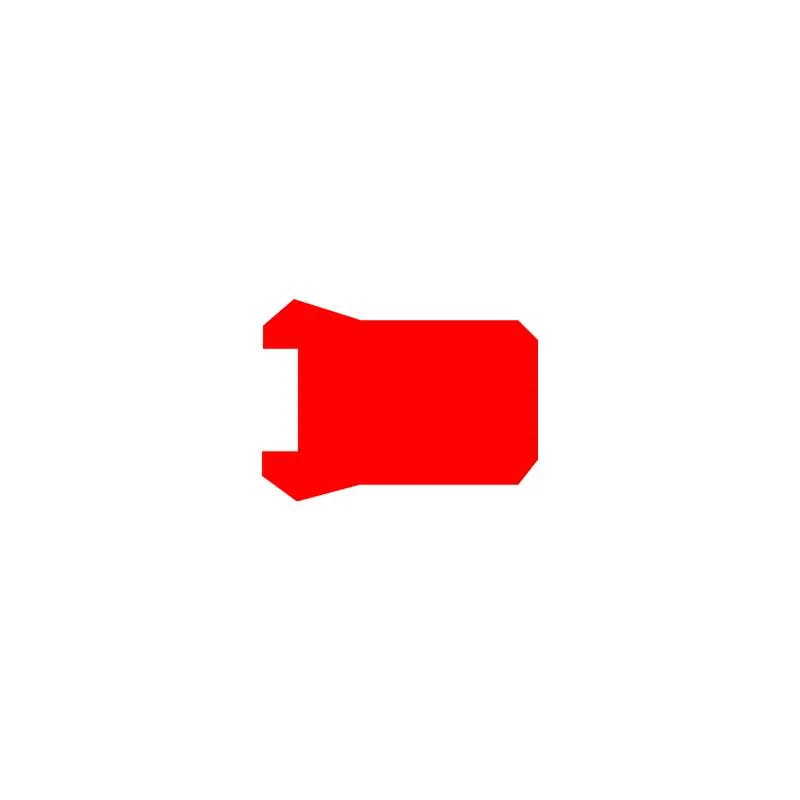

Con dấu loại UHS là một con dấu đối xứng cho cả lỗ và trục, với mặt cắt nhỏ hơn, có thể được lắp đặt trong rãnh tích phân. Một vòng giữ được yêu cầu tại gốc khi được sử dụng dưới 16 ~ 32MPa.

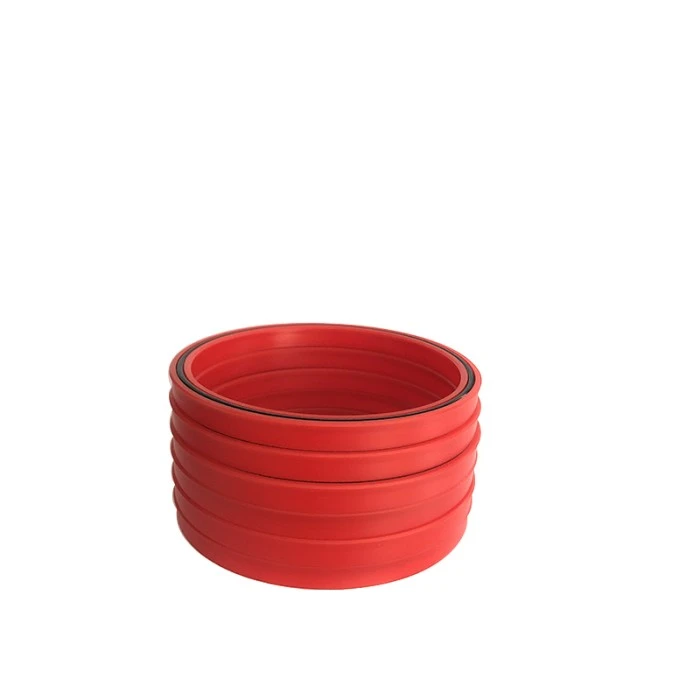

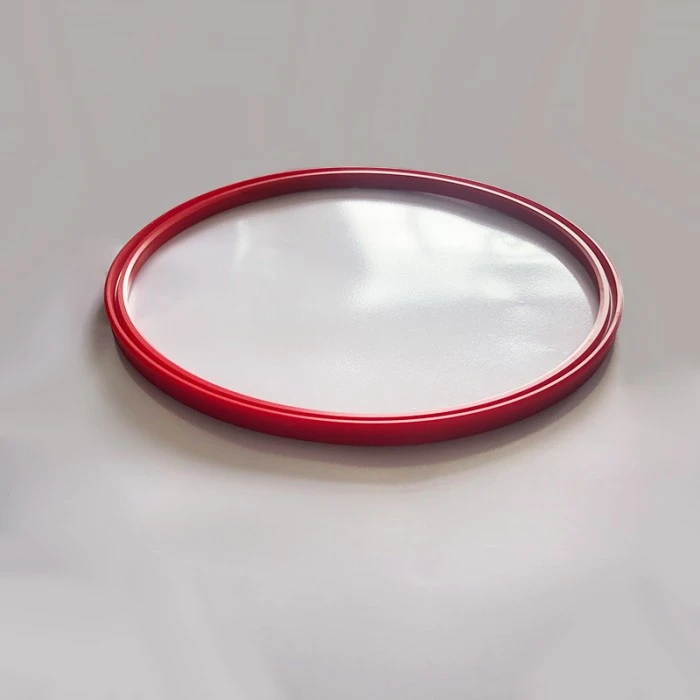

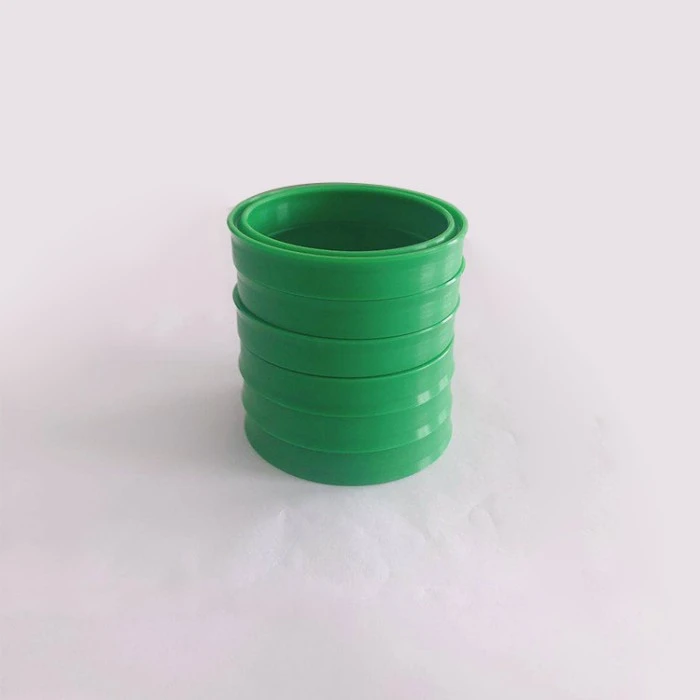

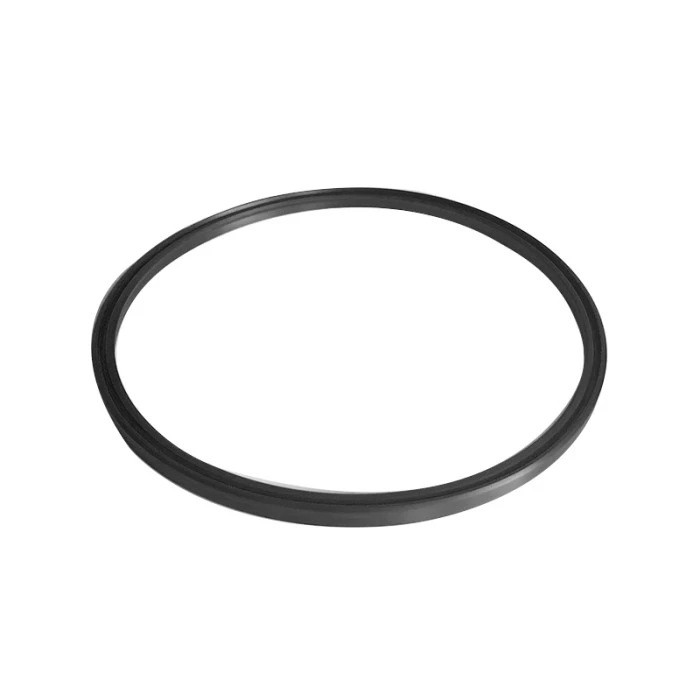

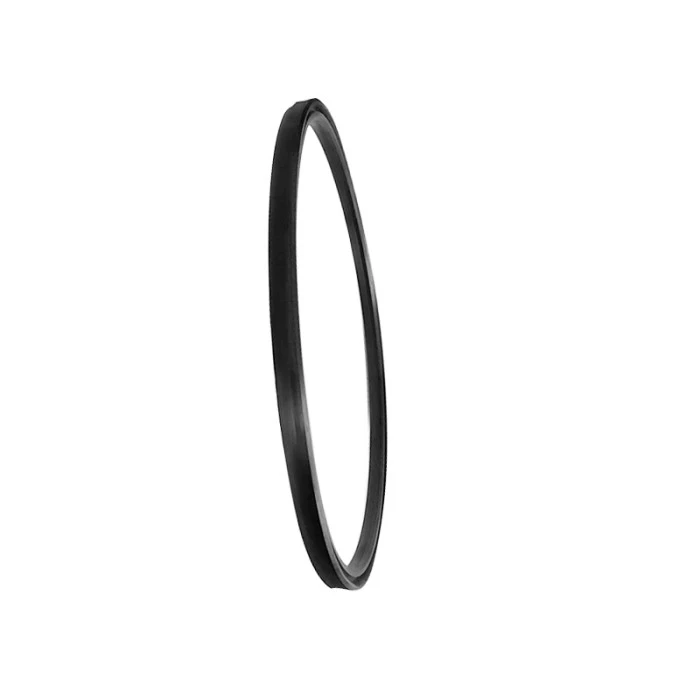

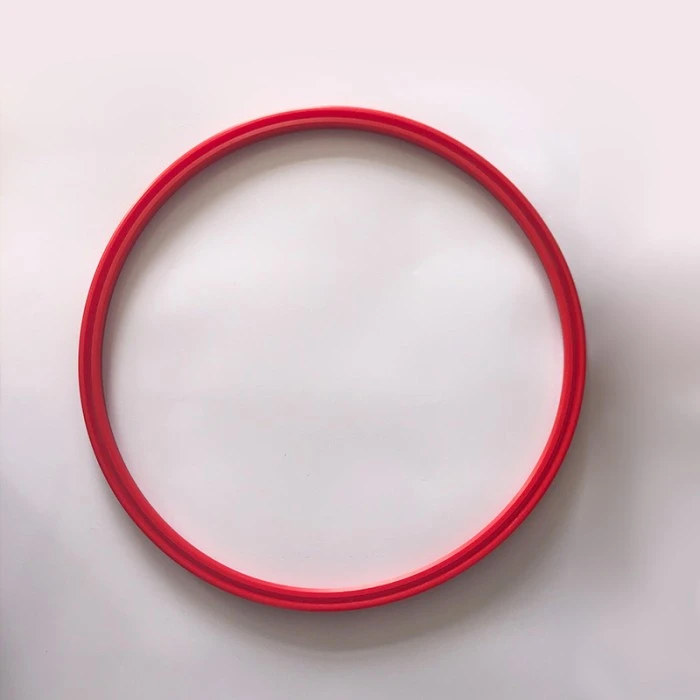

Con dấu loại RCBKY là một con dấu đối xứng cho cả lỗ và trục, với hiệu suất niêm phong động và động tốt. Nó chủ yếu được sử dụng để niêm phong đường kính lớn và vật liệu là cao su nitrile (NBR).

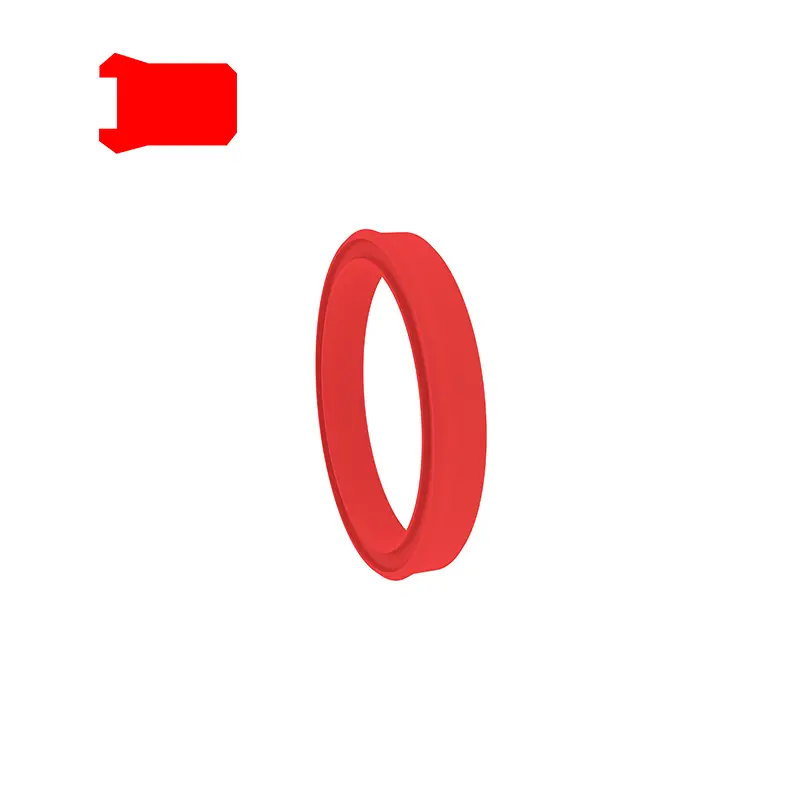

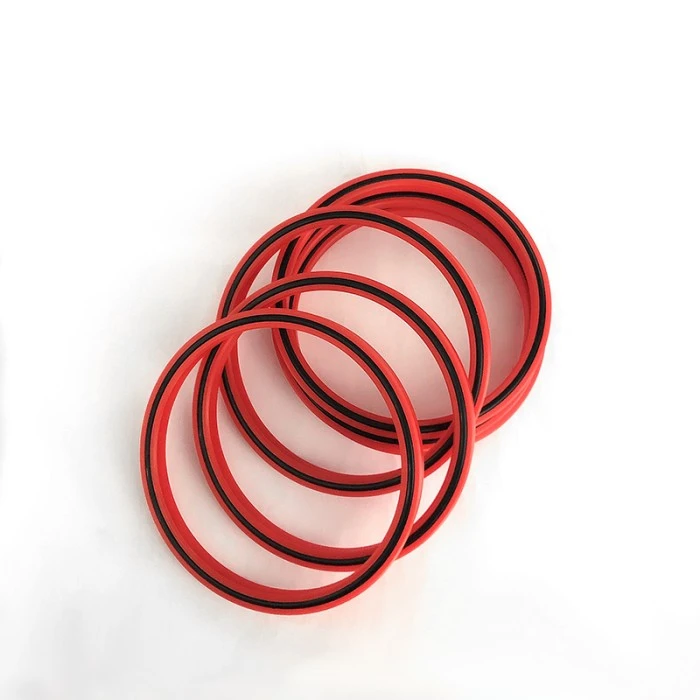

Con dấu loại BA là một con dấu đối xứng cho cả lỗ và trục, chủ yếu được sử dụng để niêm phong plungers, thanh piston, máy rèn và thiết bị thủy lực cho thiết bị đi bộ. Đặc trưng:
1. Không nhạy cảm với tải độ rung và đỉnh áp suất
2. Khả năng chống loại bỏ tốt
3. Niêm phong tốt hơn dưới không tải và nhiệt độ thấp
Thích hợp cho điều kiện làm việc khắc nghiệt

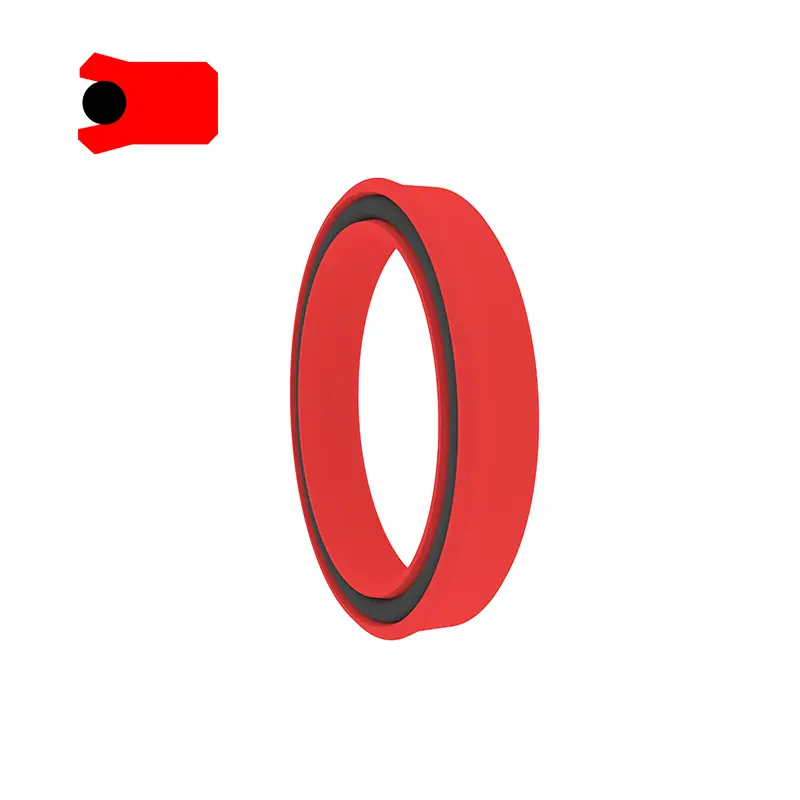

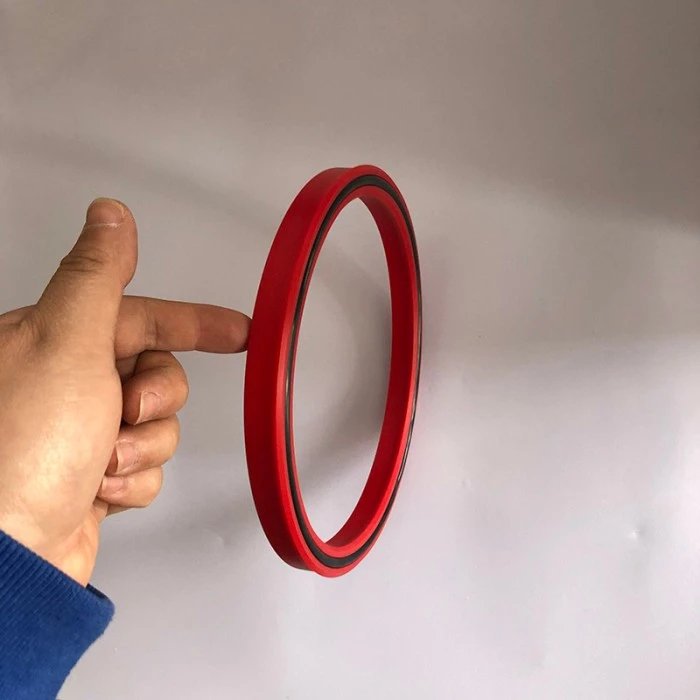

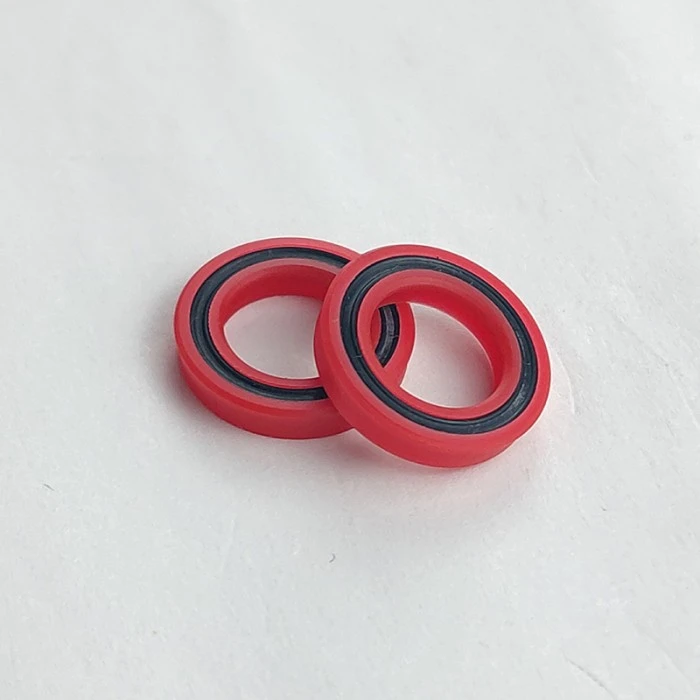

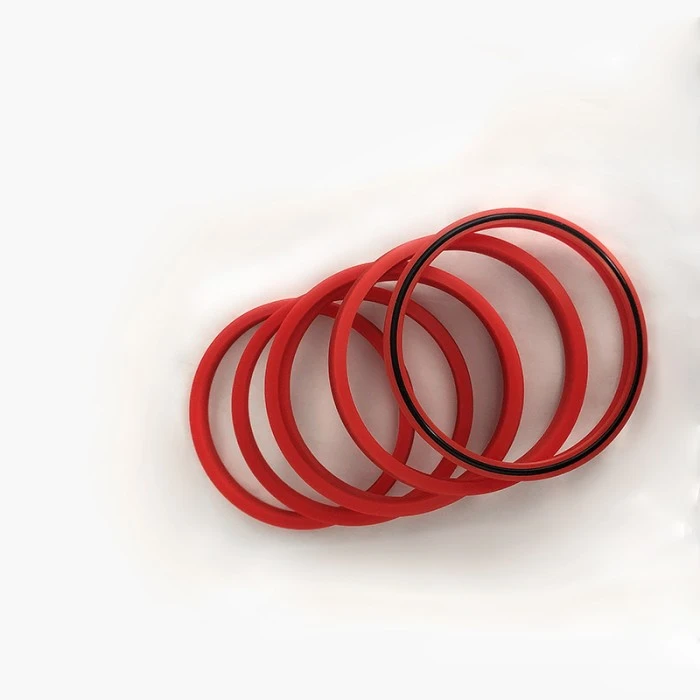

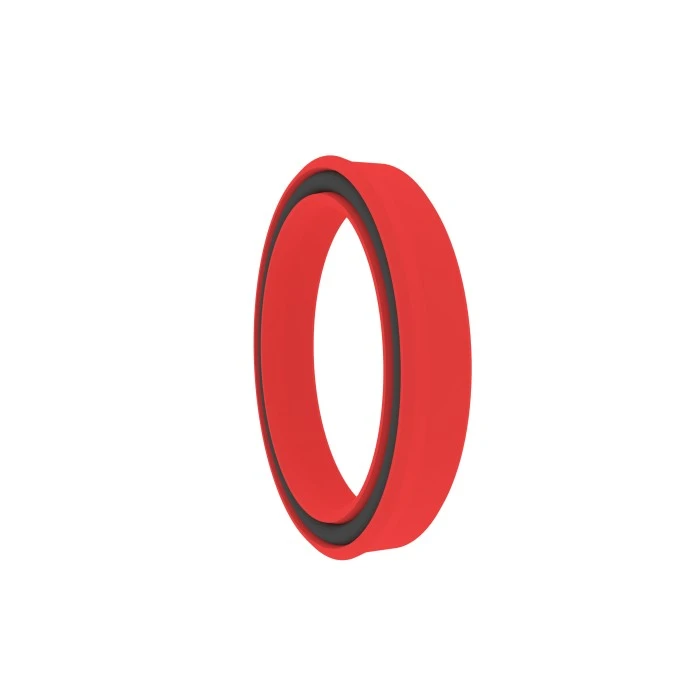

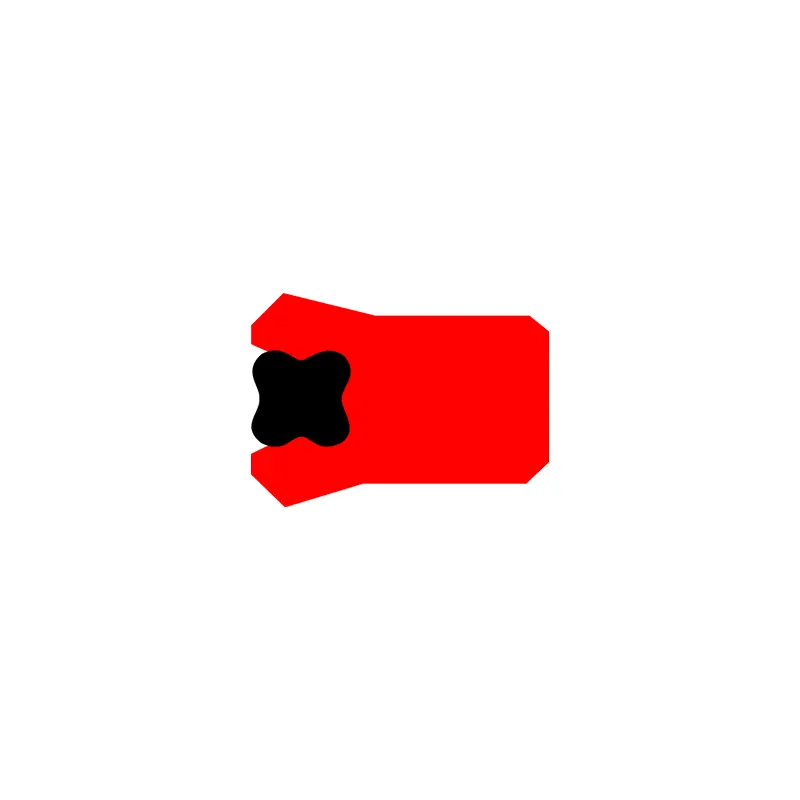

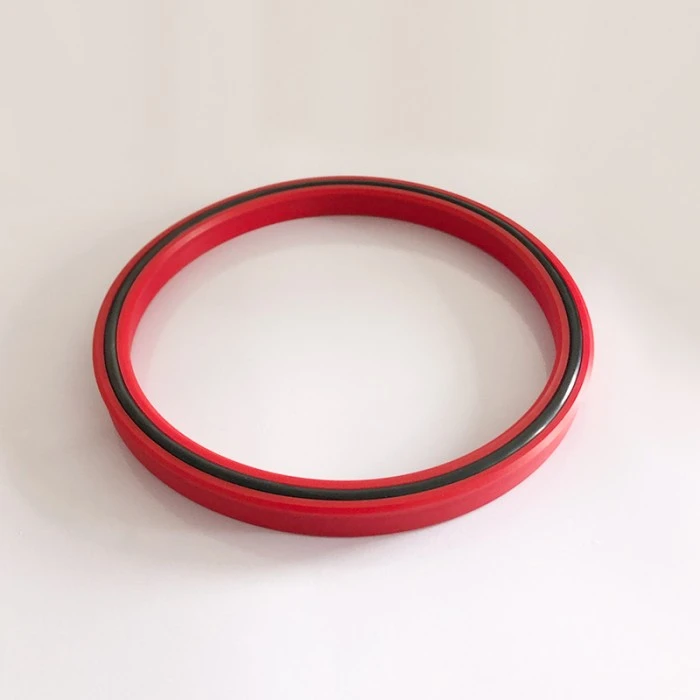

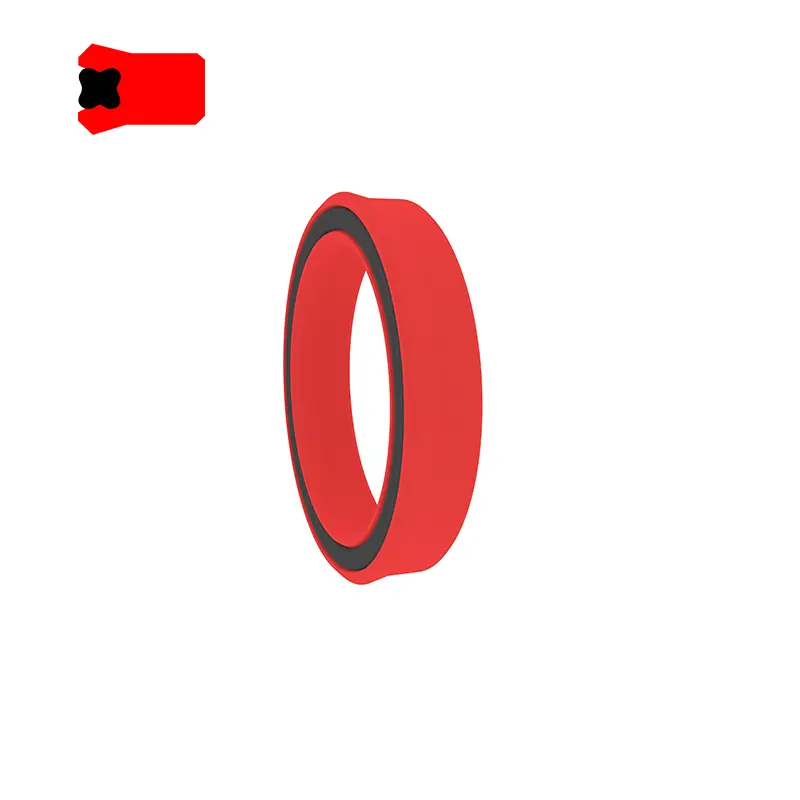

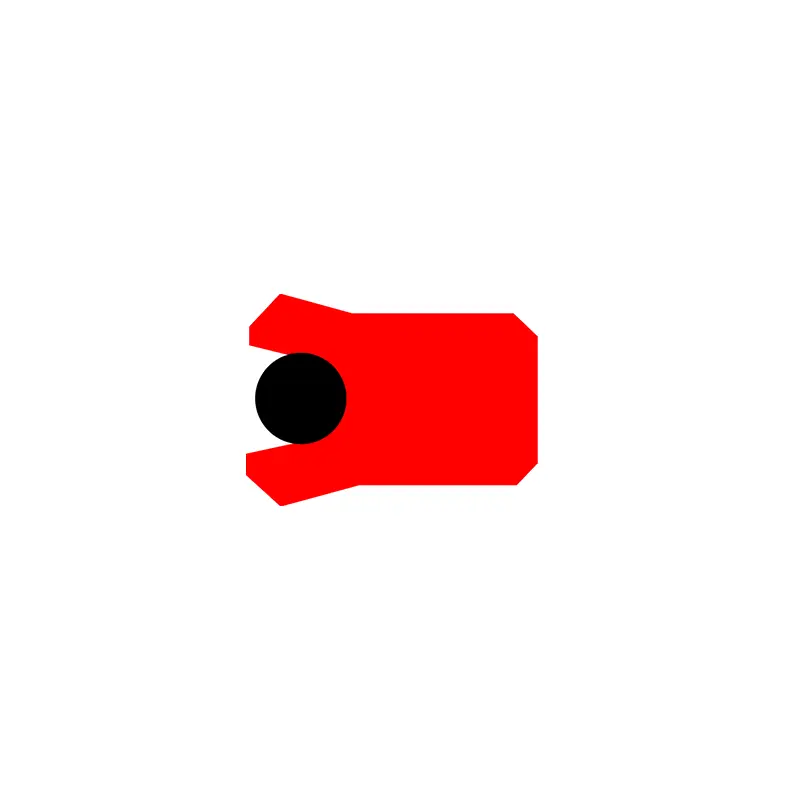

VAD SEAL là một con dấu đối xứng cho cả lỗ và trục. Đó là kết quả của sự phát triển hơn nữa của niêm phong môi. Vòng sao đóng vai trò lực lượng xuyên tâm và bù đắp cho sự hao mòn của môi niêm phong. Áp suất hệ thống được truyền đến môi niêm phong qua vòng sao nén và biến dạng, vì vậy hiệu suất niêm phong áp suất cao và thấp là tuyệt vời. Nó chủ yếu được sử dụng để niêm phong các cột, thanh piston, máy rèn và thiết bị thủy lực cho thiết bị đi bộ. Vật liệu này là: Vật liệu polyurethane (PU) + cao su nitrile (NBR), các tính năng:
1. Không nhạy cảm với tải độ rung và đỉnh áp suất
2. Khả năng chống loại bỏ tốt
3. Niêm phong tốt hơn dưới không tải và nhiệt độ thấp
4. Thích hợp cho điều kiện làm việc khắc nghiệt
5. Cuộc sống lâu dài.

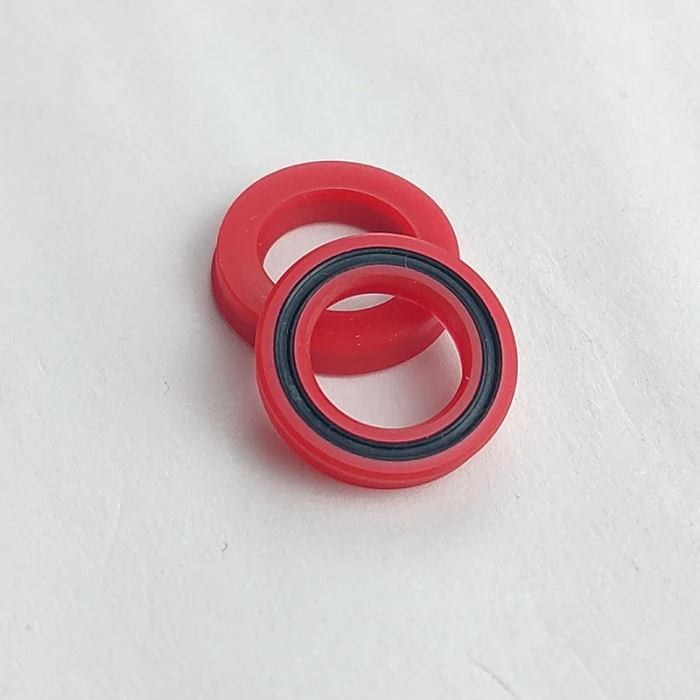

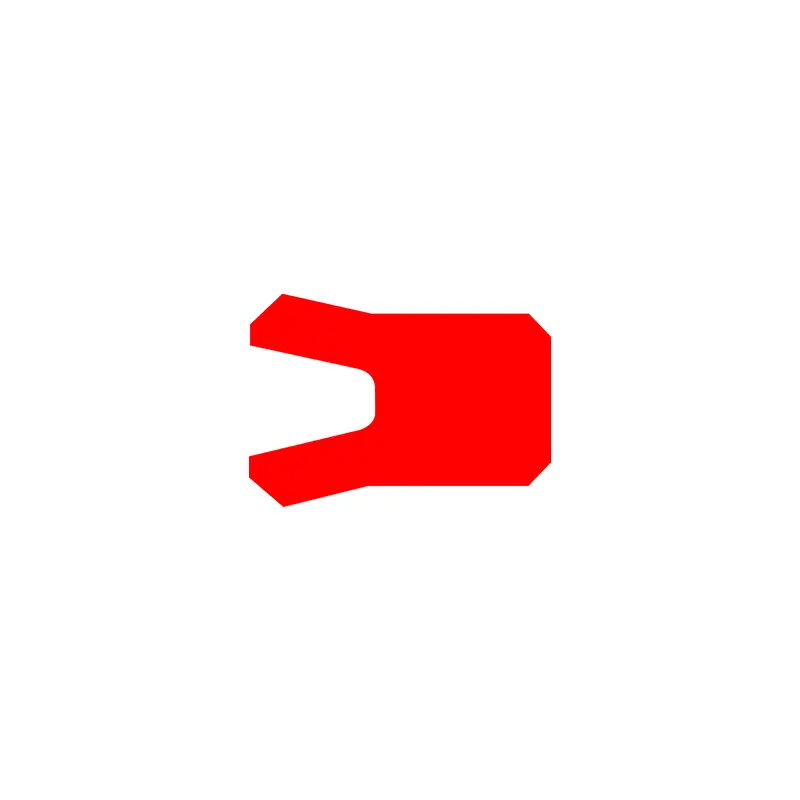

Con dấu Ki-A là một con dấu đối xứng cho cả lỗ và trục, chủ yếu được sử dụng trong máy móc kỹ thuật, xe công nghiệp, xe tải, máy móc nông nghiệp, cần cẩu, máy ép phun, xi lanh kính thiên văn, xi lanh thủy lực, v.v.
1. Hiệu suất niêm phong động và động tuyệt vời
2. Cấu trúc nhỏ gọn, mặt đất rãnh cho phép độ nhám bề mặt cao hơn
3. Thiết kế cho không gian kích thước xuyên tâm hạn chế của khoang
Các tính năng và ứng dụng sản phẩm:
Lựa chọn vật chất:
Và
Vật liệu tiêu chuẩn: Vật liệu polyurethane PU vật liệu tùy chọn khác: Nitrile cao su R01, Fluororubber R02 (vui lòng tham khảo ý kiến của công ty chúng tôi)
Uhs
Vật liệu tiêu chuẩn: Cao su nitrile R01 Các vật liệu tùy chọn khác: Vật liệu Polyurethane PU, Fluororubber R02
BA
Vật liệu polyurethane PU + Nitrila cao su R01
Ví dụ đặt hàng:
Ví dụ đặt hàng: Lỗ trục phổ quát un50 × 65 × 10pu (dxdxh) + mã vật liệu
Ví dụ về thứ tự: Con dấu phổ quát của lỗ hổng UHS50 × 60x6 R01 (DXD × H) + Mã vật liệu
RCBKY
BA
Ví dụ đặt hàng: BA50 × 60 × 10 (D × D × H)
CÁI GÌ
To-a

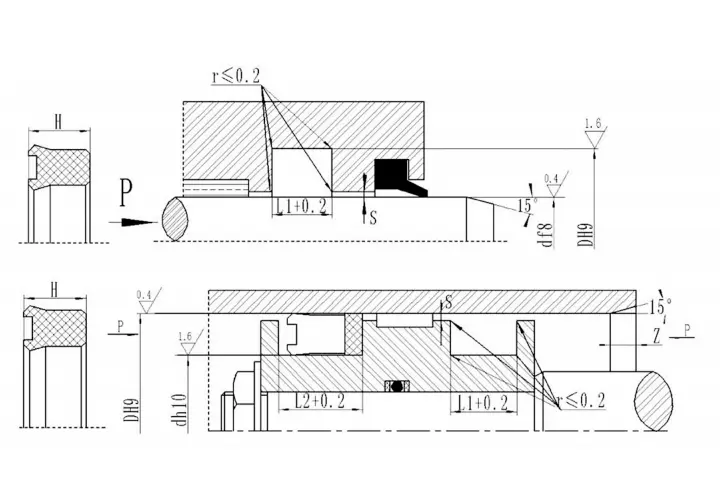

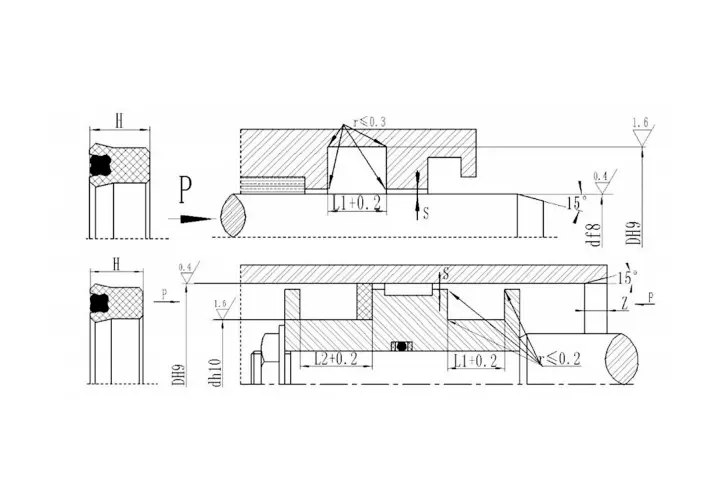

Thông số kỹ thuật và kích thước:

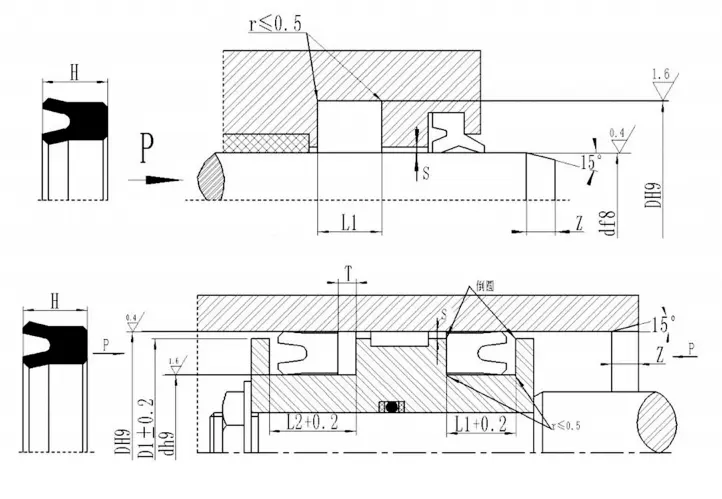

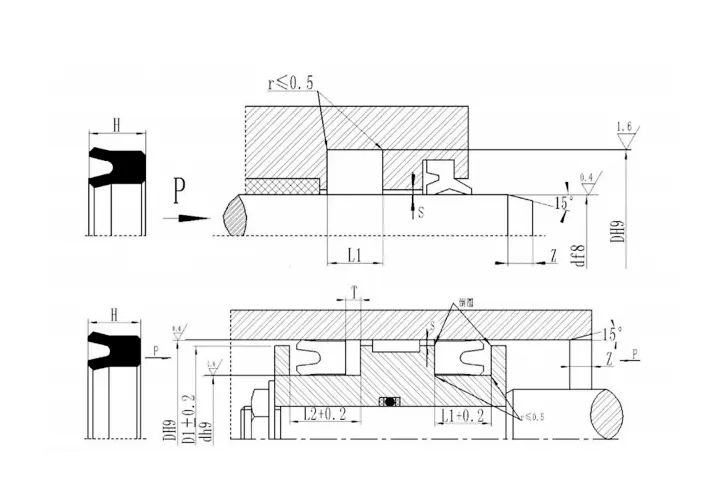

Uhs| Thông số kỹ thuật và kích thước rãnh | ||||||||||||||
| Số sản phẩm | d | D | H | L1 | L2 | T |
|
Số sản phẩm | d | D | H | L1 | L2 | T |
| UHS-6*12*5 | 6 | 12 | 5 | 5.7 | 7.2 | 2 | UHS-30*40*6 | 30 | 40 | 6 | 7 | 9 | 3 | |
| UHS-11.2*19.2*5 | 11.2 | 19.2 | 5 | 5.7 | 7.2 | 2 | UHS-31.5*41,5*6 | 31.5 | 41.5 | 6 | 7 | 9 | 3 | |
| UHS-1,5*20,5*5 | 12.5 | 20.5 | 5 | 5.7 | 7.2 | 2 | UHS-32*42*6 | 32 | 42 | 6 | 7 | 9 | 3 | |
| UHS-14*22*5 | 14 | 22 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*6 | 35 | 45 | 6 | 7 | 9 | 3 | |
| UHS-15*23*5 | 15 | 23 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*7 | 35 | 45 | 7 | 8 | 10 | 3 | |
| UHS-16*24*5 | 16 | 24 | 5 | 5.7 | 7.2 | 2 | UHS-35,5*45*6 | 35.5 | 45 | 6 | 7 | 9 | 3 | |
| UHS-18*26*5 | 18 | 26 | 5 | 5.7 | 7.2 | 2 | UHS-38*48*6 | 38 | 48 | 6 | 7 | 9 | 3 | |
| UHS-20*28*5 | 20 | 28 | 5 | 5.7 | 7.2 | 2 | UHS-40*50*6 | 40 | 50 | 6 | 7 | 9 | 3 | |
| UHS-222.4*30*5 | 22.4 | 30 | 5 | 5.7 | 7.2 | 2 | UHS-45*55*6 | 45 | 55 | 6 | 7 | 9 | 3 | |
| UHS-23,5*31,5*5 | 23.5 | 31.5 | 5 | 5.7 | 7.2 | 2 | UHS-45*56*7 | 45 | 56 | 7 | 8 | 10 | 3 | |
| UHS-25*33*5 | 25 | 33 | 5 | 5.7 | 7.2 | 2 | UHS-47*57*6 | 47 | 57 | 6 | 7 | 9 | 3 | |
| UHS-27*35*5 | 27 | 35 | 5 | 5.7 | 7.2 | 2 |
|
UHS-50*60*6 | 50 | 60 | 6 | 7 | 9 | 3 |
| UHS-28*35,5*5 | 28 | 35.5 | 5 | 5.7 | 7.2 | 2 |
|
UHS-53*63*6 | 53 | 63 | 6 | 7 | 9 | 3 |

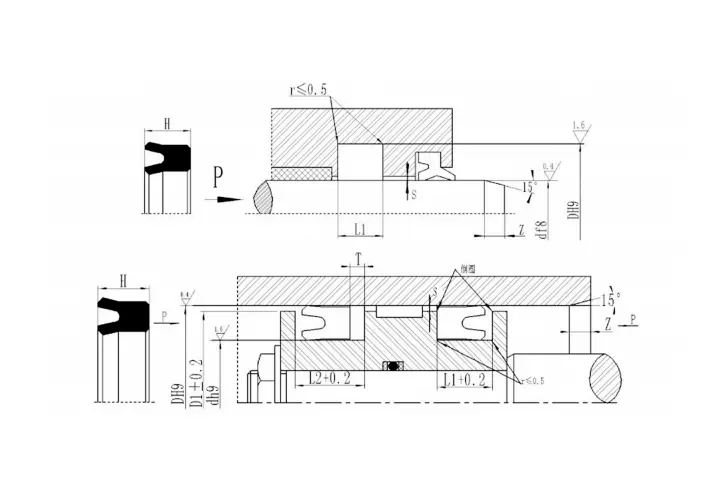

| Ví dụ về bảng kích thước tiêu chuẩn Ví dụ: RCBKY 800 × 770 × 18 (D × D × H) | |||||||
| Số sản phẩm | D | d | H | TỪ | L1 | L2 | Zmin |
| RCBKY250*225*16 | 250 | 225 | 16 | 247 | 18 | 21.5 | 10 |
| RCBKY255*230*16 | 255 | 230 | 16 | 252 | 18 | 21.5 | 10 |
| RCBKY265*240*16 | 265 | 240 | 16 | 262 | 18 | 21.5 | 10 |
| RCBKY275*250*16 | 275 | 250 | 16 | 272 | 18 | 21.5 | 10 |
| RCBKY280*255*16 | 280 | 255 | 16 | 277 | 18 | 21.5 | 10 |
| RCBKY300*275*16 | 300 | 275 | 16 | 297 | 18 | 21.5 | 10 |
| RCBKY305*280*16 | 305 | 280 | 16 | 302 | 18 | 21.5 | 10 |
| RCBKY320*295*16 | 320 | 295 | 16 | 317 | 18 | 21.5 | 10 |
| RCBKY325*300*16 | 325 | 300 | 16 | 322 | 18 | 21.5 | 10 |
| RCBKY340*315*16 | 340 | 315 | 16 | 337 | 18 | 21.5 | 10 |
| RCBKY345*320*16 | 345 | 320 | 16 | 342 | 18 | 21.5 | 10 |
| RCBKY350*325*16 | 350 | 325 | 16 | 347 | 18 | 21.5 | 10 |
| RCBKY355*330*16 | 355 | 330 | 16 | 352 | 18 | 21.5 | 10 |
| Bảng kích thước tiêu chuẩn | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 3 | 8.5 | 4 | 4.4 | 15 | 23 | 5.7 | 6.3 | 20 | 28 | 5.7 | 6.3 | 24 | 32 | 7 | 7.7 | |||
| 6 | 14 | 5.7 | 6.3 | 16 | 24 | 5.7 | 6.3 | 20 | 28 | 6.5 | 7.2 | 24 | 35 | 5.7 | 6.3 | |||
| 8 | 16 | 5.7 | 6.3 | 16 | 26 | 7.3 | 8 | 20 | 30 | 7.3 | 8 | 25 | 33 | 5.7 | 6.3 | |||
| 10 | 18 | 5.7 | 6.3 | 18 | 24 | 5 | 5.5 | 22 | 30 | 5.7 | 6.3 | 25 | 35 | 7 | 7.7 | |||
| 10 | 20 | 7.3 | 8 | 18 | 26 | 5.7 | 6.3 | 22 | 32 | 7.3 | 8 | 25 | 35 | 7.3 | 8 | |||
| 12 | 20 | 5.7 | 6.3 | 18 | 28 | 7.3 | 8 | 22 | 35 | 10 | 11 | 25 | 40 | 10 | 11 | |||
| 12 | 22 | 7.3 | 8 | 20 | 28 | 5.5 | 6 | 24 | 30 | 5 | 5.5 | 25 | 40 | 11 | 12.1 | |||

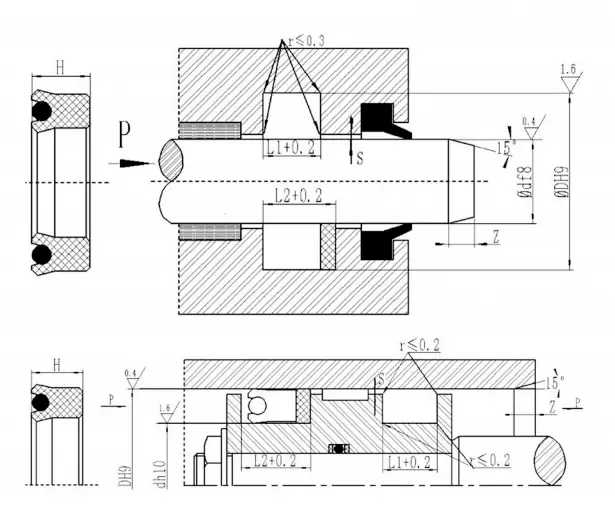

| Ví dụ về đơn đặt hàng bảng kích thước tiêu chuẩn: VAD 65 × 75 × 8 (D × D × H) | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 20 | 28 | 5 | 6 | 55 | 70 | 9 | 10 | 80 | 90 | 8 | 9 | 110 | 130 | 10 | 11 | |||
| 25 | 33 | 5 | 6 | 63 | 75 | 8.7 | 10 | 80 | 100 | 12 | 13 | 110 | 130 | 15 | 16 | |||
| 28 | 36 | 5 | 6 | 65 | 75 | 8 | 9 | 85 | 100 | 10 | 11 | 110 | 130 | 16 | 17 | |||
| 30 | 40 | 6 | 7 | 65 | 85 | 12 | 13 | 90 | 105 | 12 | 13 | 112 | 125 | 10 | 11 | |||
| 32 | 42 | 6 | 7 | 65 | 75 | 7 | 8 | 90 | 110 | 10 | 11 | 115 | 135 | 12 | 13 | |||
| 32 | 40 | 8 | 9 | 70 | 83 | 10 | 11 | 90 | 110 | 12 | 13 | 115 | 135 | 16 | 17 | |||
| 35 | 45 | 6 | 7 | 70 | 85 | 9 | 10 | 90 | 100 | 7 | 8 | 115 | 130 | 10 | 11 | |||
| 38 | 48 | 6 | 7 | 70 | 85 | 10 | 11 | 90 | 105 | 11.4 | 12 | 120 | 140 | 10 | 11 | |||
| 40 | 50 | 6 | 7 | 70 | 90 | 12 | 13 | 95 | 120 | 12 | 13 | 120 | 140 | 12 | 13 | |||
| 40 | 50 | 7.3 | 8 | 70 | 80 | 6 | 7 | 100 | 120 | 12 | 13 | 130 | 150 | 12 | 13 | |||
| 45 | 55 | 7 | 8 | 70 | 80 | 7 | 8 | 105 | 120 | 9 | 10 | 140 | 160 | 13 | 14 | |||
| 45a | 55 | 6 | 7 | 75 | 90 | 10 | 11 | 105 | 120 | 10 | 11 | 145 | 160 | 10 | 11 | |||
| 50 | 65 | 9 | 10 | 75 | 95 | 12 | 13 | 105 | 125 | 12 | 13 | 180 | 200 | 13 | 14 | |||
| 50 | 60 | 7.3 | 8 | 75 | 90 | 6 | 7 | 110 | 125 | 9 | 10 |
|
|
|
|
|||
| 55 | 65 | 9 | 10 | 80 | 90 | 11.4 | 12 | 110 | 125 | 10 | 11 |
|
|
|
|
|||
| LƯU Ý: Các con dấu biến không bị giới hạn bởi bảng này và có thể được cung cấp ở bất kỳ kích thước nào. | ||||||||||||||||||
| Thông số kỹ thuật Ví dụ Đặt hàng: Ki-A 50 × 60 × 7 (D × D × H) | |||||||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 10 | 18 | 5.5 | 6.3 | 24 | 32 | 6 | 7 | 40 | 48 | 6 | 7 | 60 | 70 | 7.5 | 8.5 | 85 | 93 | 6.5 | 7.5 | ||||
| 12 | 20 | 5.5 | 6.3 | 25 | 33 | 6 | 7 | 40 | 48 | 8 | 9 | 63 | 71 | 8 | 9 | 85 | 94 | 15 | 16 | ||||
| 14 | 22 | 5.5 | 6.3 | 25 | 33 | 8 | 9 | 42 | 50 | 6 | 7 | 65 | 73 | 8 | 9 | 85 | 97 | 9 | 10 | ||||
| 16 | 24 | 6 | 7 | 28 | 36 | 6 | 7 | 45 | 53 | 8 | 9 | 65 | 73 | 11.5 | 12.5 | 90 | 98 | 8 | 9 | ||||
| 18 | 25 | 5 | 5.8 | 28 | 36 | 8 | 9 | 45 | 55 | 7 | 8 | 65 | 75 | 12 | 13 | 90 | 102 | 9 | 10 | ||||
| 18 | 26 | 6 | 7 | 30 | 38 | 6 | 7 | 50 | 58 | 8 | 9 | 65 | 77 | 9 | 10 | 100 | 108 | 8 | 9 | ||||
| 20 | 26 | 5 | 5.8 | 30 | 38 | 8 | 9 | 50 | 60 | 7 | 8 | 70 | 78 | 8 | 9 | 105 | 113 | 6.5 | 7.5 | ||||
| 20 | 28 | 6 | 7 | 32 | 40 | 6 | 7 | 52 | 60 | 5.5 | 6.3 | 70 | 82 | 9 | 10 | 115 | 124 | 15 | 16 | ||||
| 22 | 28 | 4.5 | 5.3 | 32 | 40 | 8 | 9 | 55 | 63 | 8 | 9 | 75 | 83 | 8 | 9 | 118 | 126 | 13 | 14 | ||||
| 22 | 29 | 5 | 5.8 |
|
32 | 42 | 8 | 9 |
|
55 | 65 | 7.5 | 8.5 |
|
75 | 87 | 9 | 10 |
|
125 | 133 | 6.5 | 7.5 |
| 22 | 30 | 6 | 7 |
|
35 | 43 | 6 | 7 |
|
55 | 65 | 10 | 11 |
|
78 | 86 | 8 | 9 |
|
145 | 153 | 6.5 | 7.5 |
| 22 | 30 | 7 | 8 |
|
36 | 44 | 6 | 7 |
|
55 | 65 | 12 | 13 |
|
80 | 88 | 8 | 9 |
|
|
|
|
|
| 22 | 32 | 8 | 9 | 36 | 44 | 8 | 9 | 60 | 68 | 8 | 9 | 80 | 90 | 10 | 11 |
|
|
|
|
||||
| 24 | 30 | 8 | 9 | 38 | 45 | 6 | 7 | 60 | 68 | 13 | 14 | 80 | 92 | 9 | 10 |
|
|
|
|
||||
