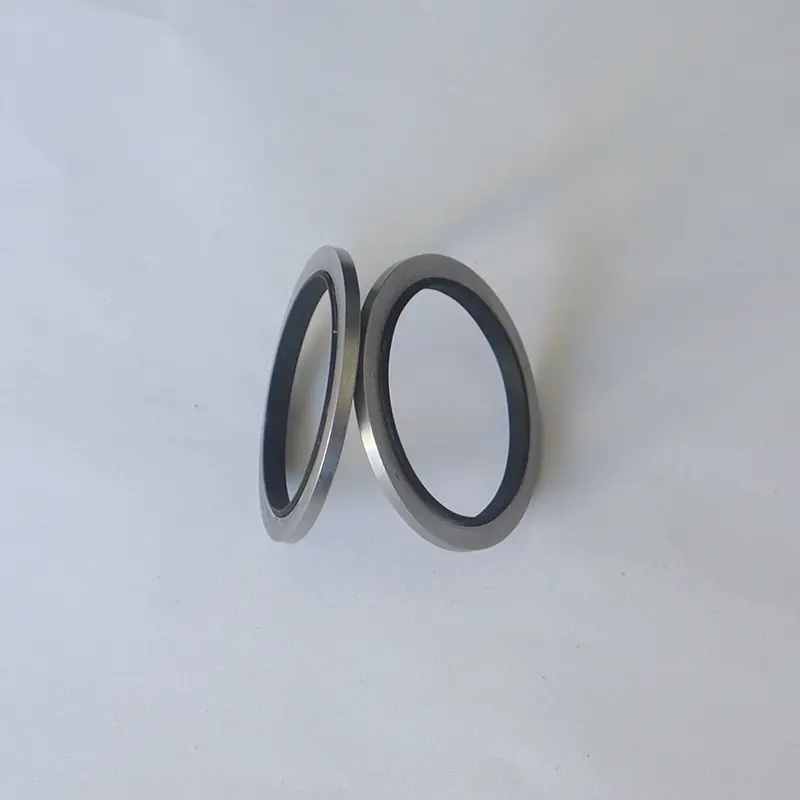

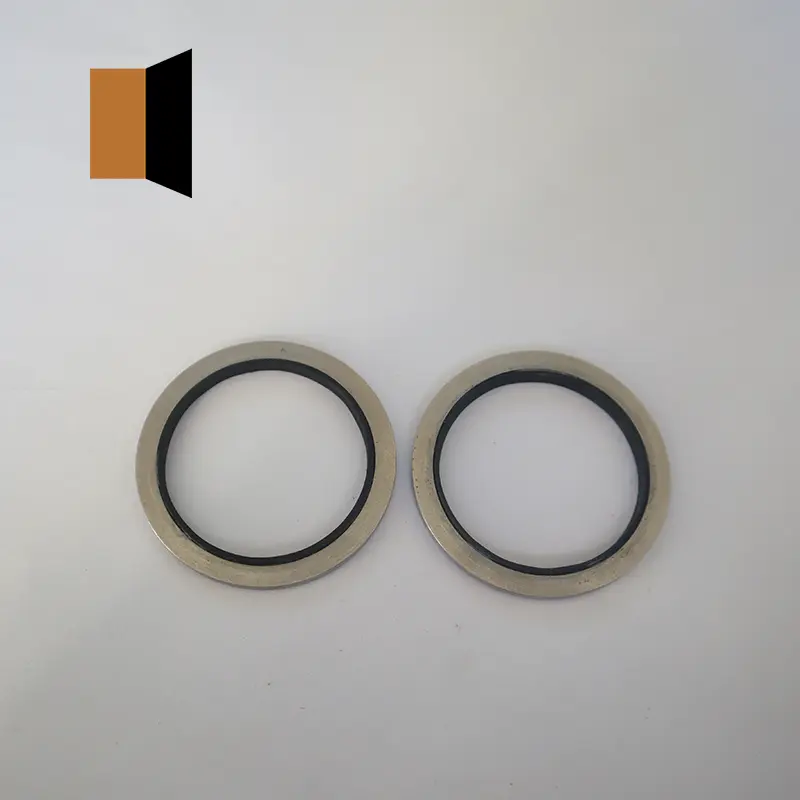

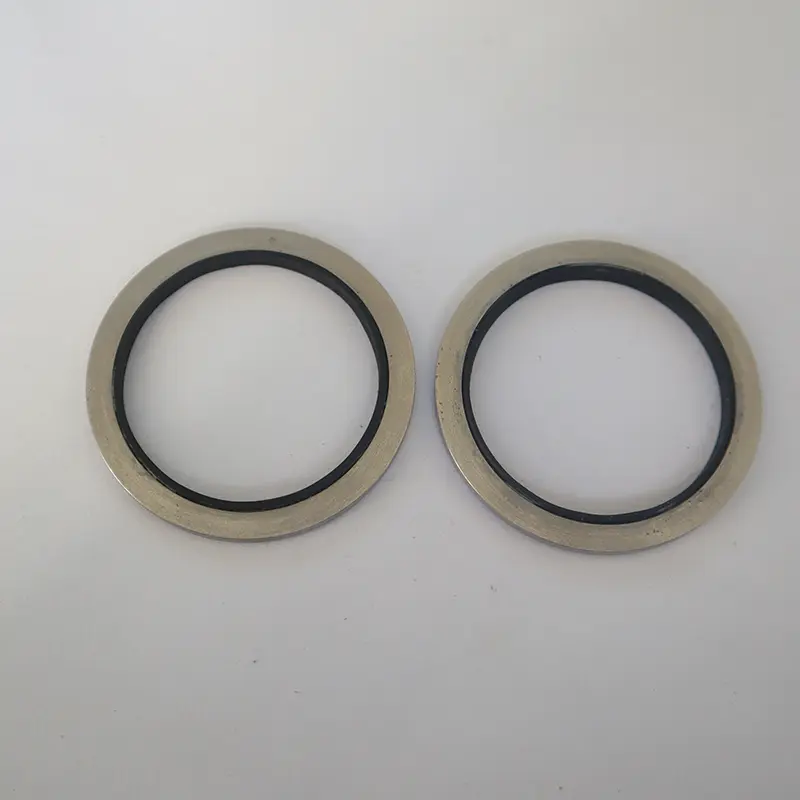

Con dấu thủy lực cơ bản

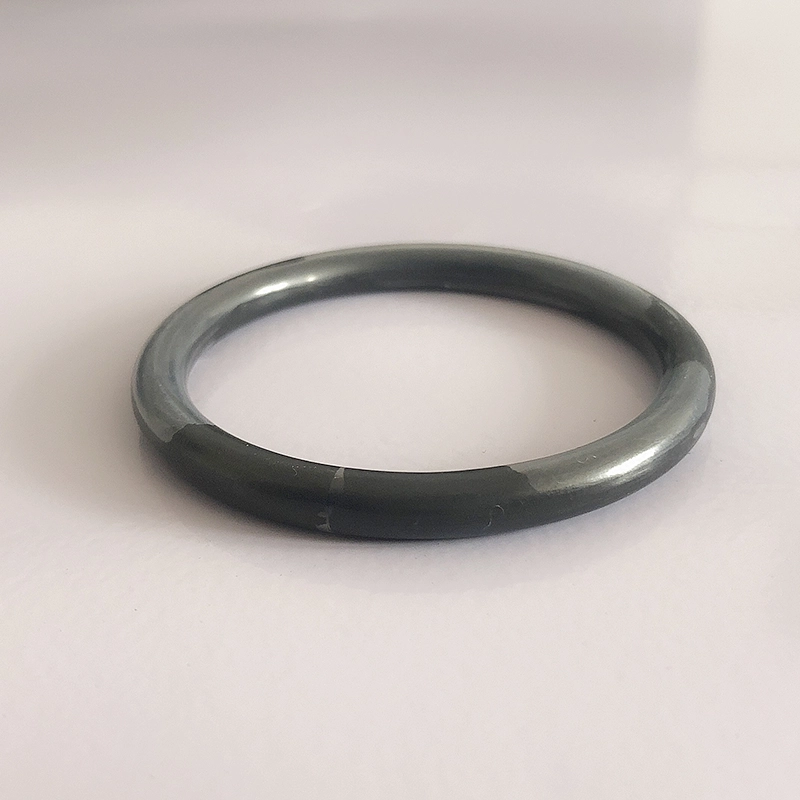

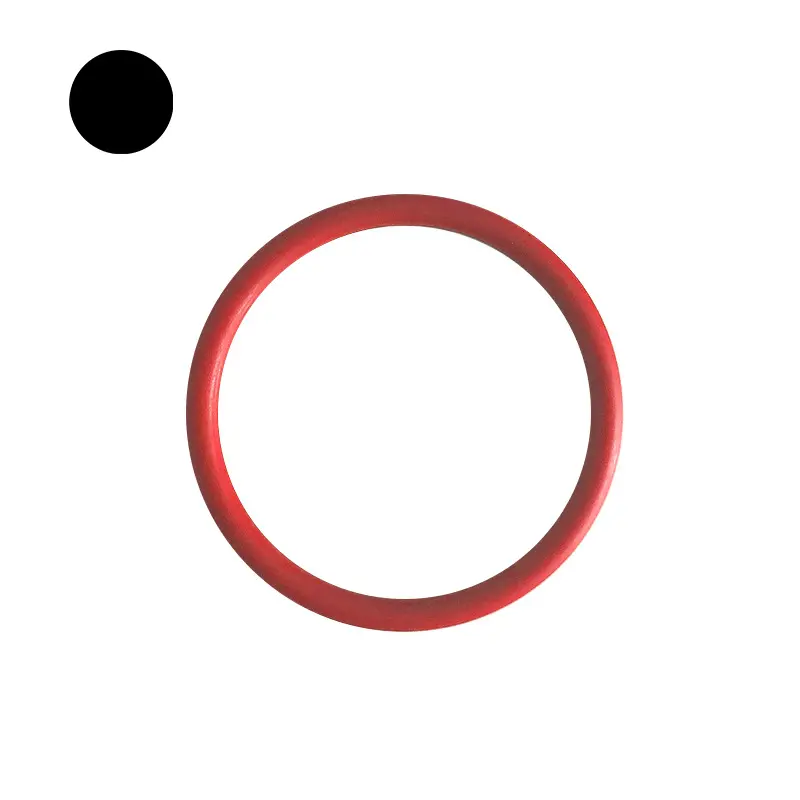

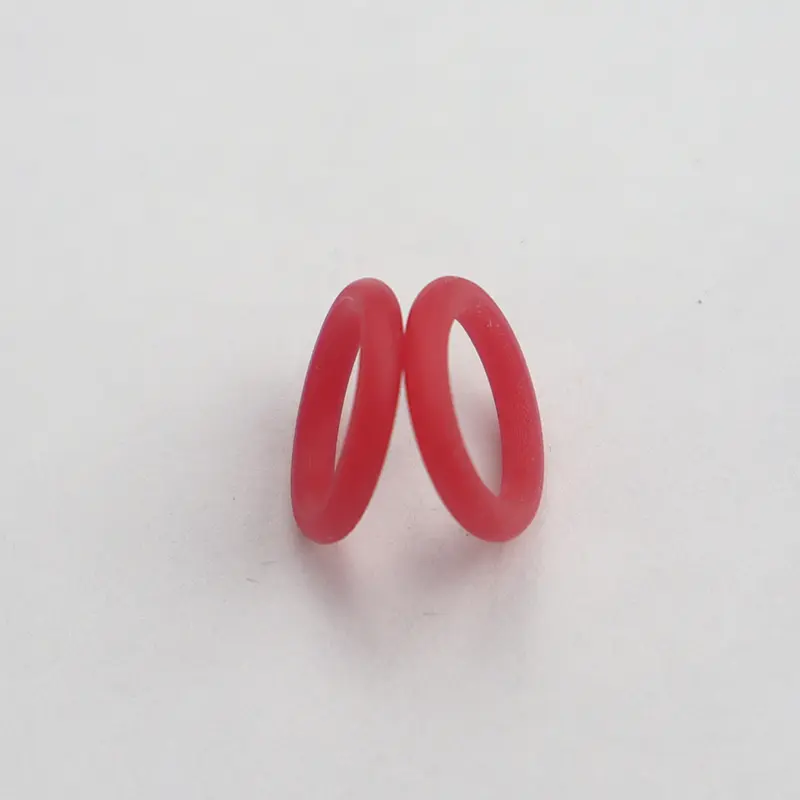

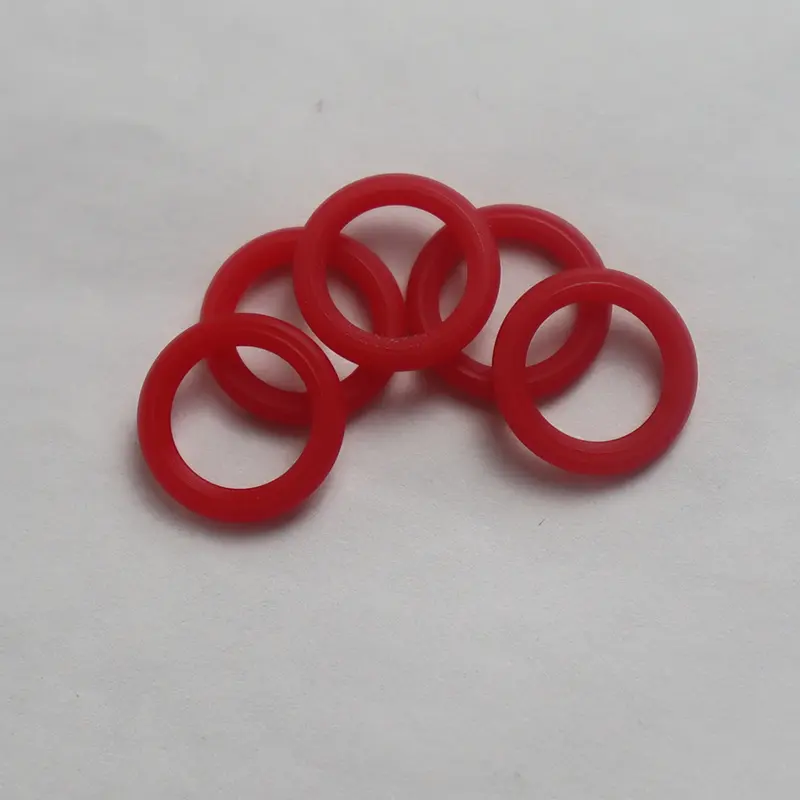

Các con dấu thủy lực cơ bản của Ruichen Seals chủ yếu bao gồm một số loại con dấu, mỗi loại có lợi thế riêng. Các vòng chữ O được sử dụng rộng rãi trong các dịp niêm phong động và tĩnh khác nhau do chi phí sản xuất thấp và sử dụng thuận tiện. Hầu hết các quốc gia đã xây dựng một loạt các tiêu chuẩn sản phẩm cho các vòng chữ O, trong đó tiêu chuẩn Mỹ (AS568), tiêu chuẩn Nhật Bản (JISB2401) và tiêu chuẩn quốc tế (ISO 3601/1) là phổ biến hơn. Các tiêu chuẩn quốc gia là GB3452.1 và GB1235.

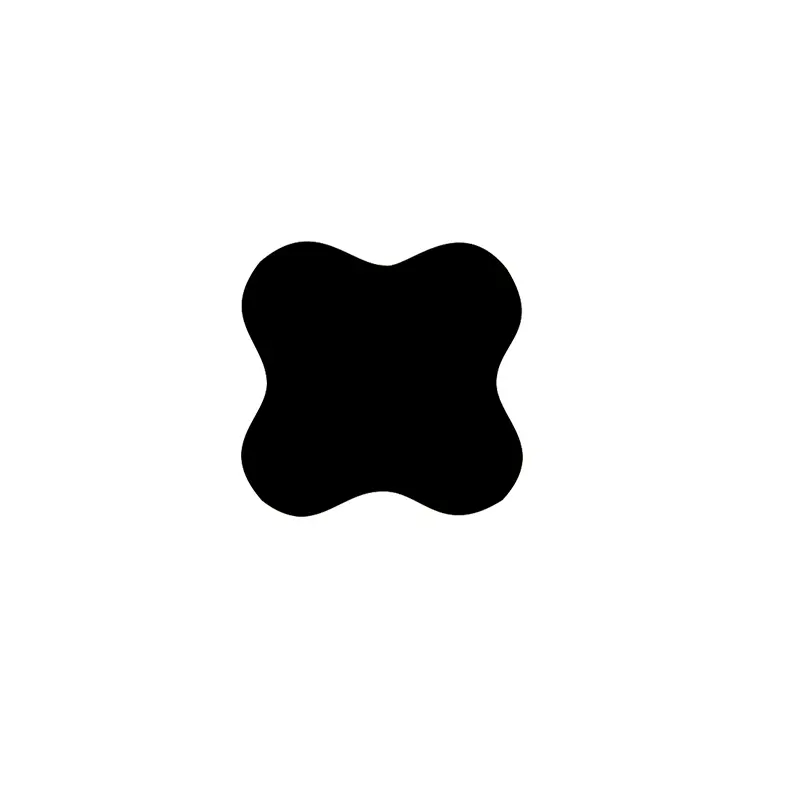

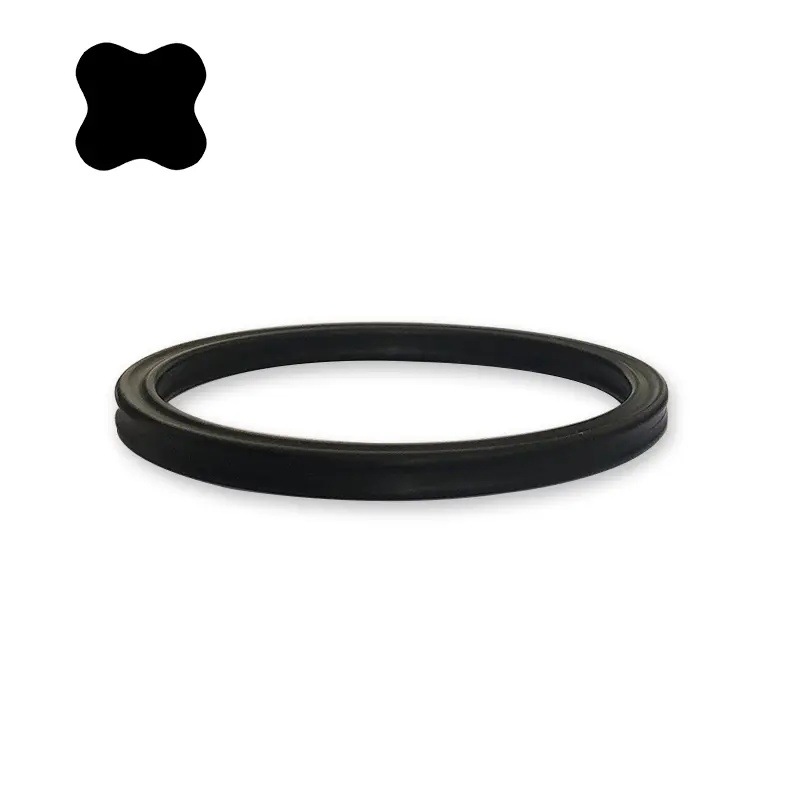

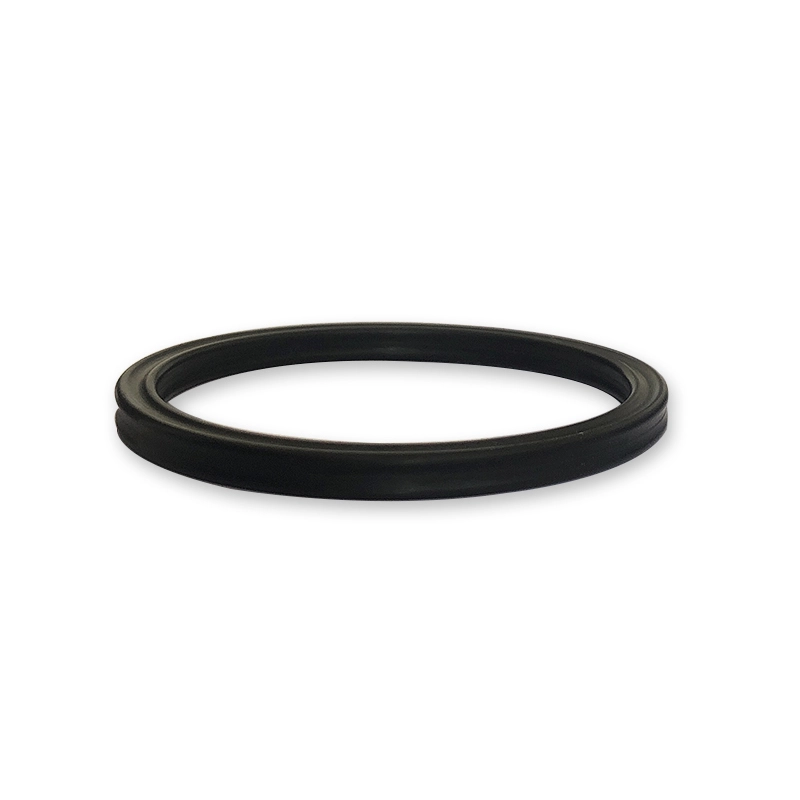

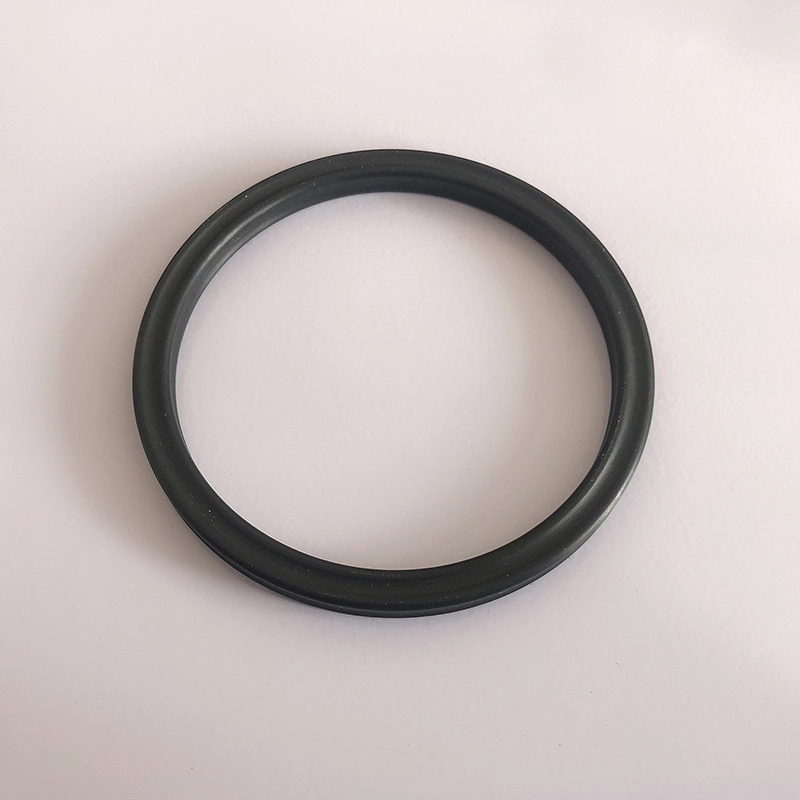

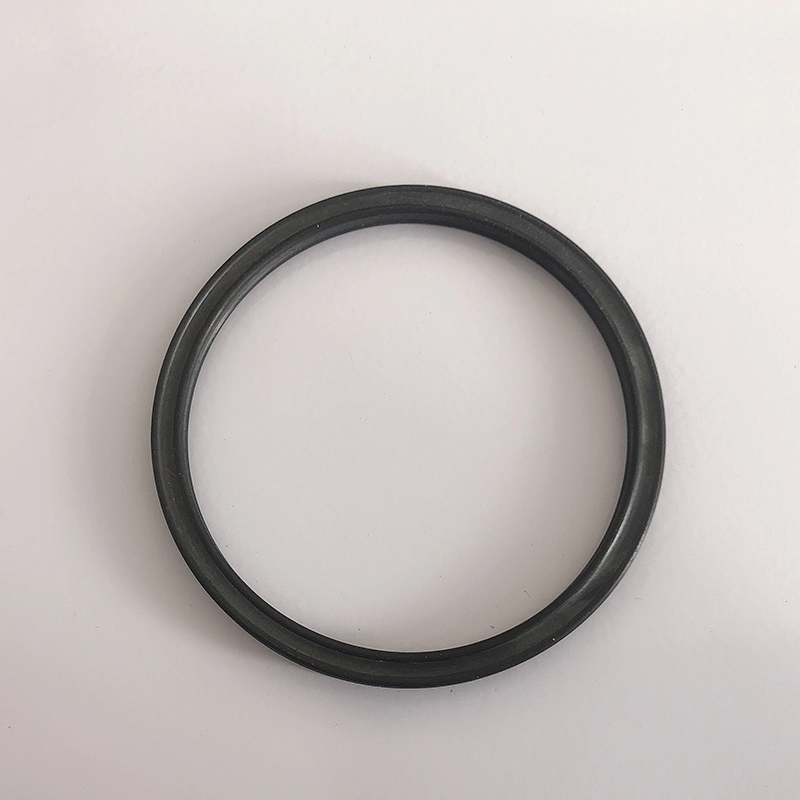

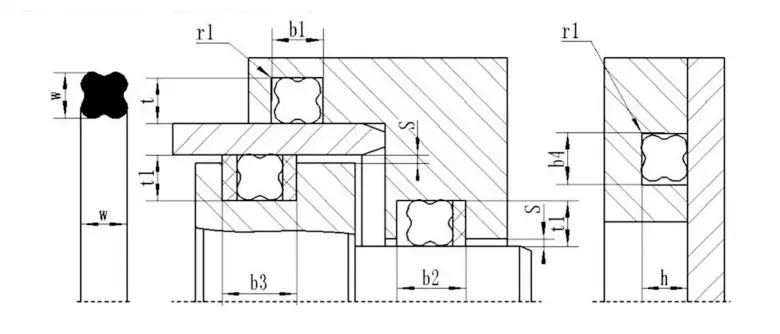

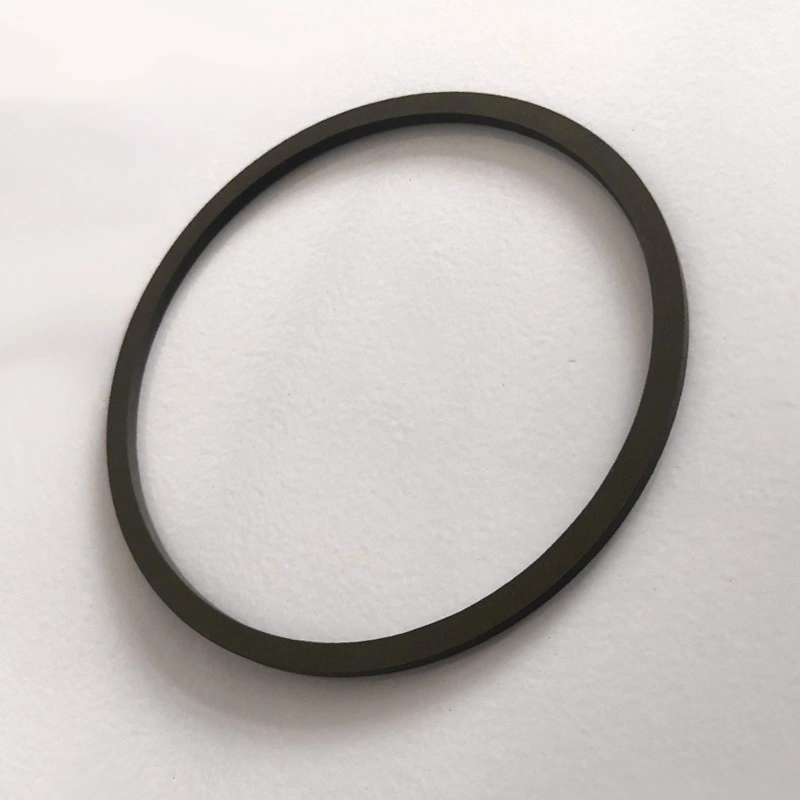

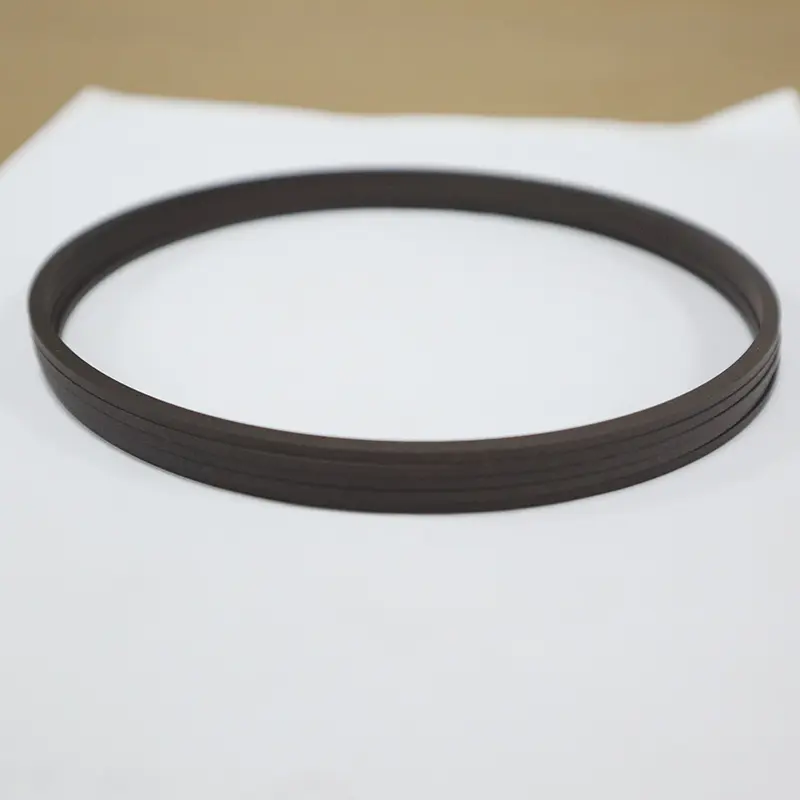

Vòng niêm phong hình ngôi sao là một con dấu bốn lip với hình dạng hình X, vì vậy nó còn được gọi là vòng hình X. Đó là một cải tiến và nâng cao dựa trên vòng chữ O. Kích thước mặt cắt ngang của nó giống như vòng chữ O của Hoa Kỳ là tiêu chuẩn 568A và về cơ bản nó có thể thay thế việc sử dụng vòng chữ O.

Ưu điểm của vòng sao

So với các vòng chữ O, các vòng sao có khả năng chống ma sát ít hơn và khả năng chống bắt đầu ít hơn vì chúng tạo thành một khoang bôi trơn giữa đôi môi niêm phong. Bởi vì cạnh flash của nó nằm trong phần lõm của mặt cắt, hiệu ứng niêm phong tốt hơn. Mặt cắt ngang không mạch có hiệu quả tránh hiện tượng lăn trong quá trình chuyển động đối ứng.

Cơ chế làm việc của vòng sao

Vòng sao là một yếu tố niêm phong hai tác dụng tự chuẩn bị chính xác. Các lực xuyên tâm và trục phụ thuộc vào áp suất của hệ thống. Khi áp suất tăng, biến dạng nén của vòng sao sẽ tăng lên và tổng lực niêm phong sẽ tăng lên, do đó tạo thành một con dấu đáng tin cậy.

Cách chọn vòng niêm phong hình ngôi sao

Nếu đường kính của trục và lỗ được biết, hãy chọn vòng niêm phong hình sao thích hợp theo các tiêu chí sau:

1. Niêm phong tĩnh hoặc chuyển động tuyến tính đối ứng: (1) Niêm phong lỗ: Đường kính bên trong của vòng hình ngôi sao phải tương thích với rãnh, hoặc dưới 2% đường kính đáy rãnh. Bởi vì lực trước nén được tạo ra bởi sự nén trước có thể ngăn chặn hiệu quả vòng niêm phong hình ngôi sao bị xoắn và lăn. . Do đó, vòng niêm phong sẽ dễ dàng cài đặt hơn và có tuổi thọ cao hơn.

2. Niêm phong quay: Đường kính bên trong của vòng hình ngôi sao phải lớn hơn khoảng 2 ~ 5% so với đường kính của trục mà nó niêm phong. Bởi vì vòng niêm phong sẽ tạo ra ma sát và nhiệt khi được sử dụng trong chuyển động quay, và cao su sẽ co lại khi được làm nóng (hiệu ứng Joule). Do đó, để đảm bảo rằng vòng niêm phong có thể được bôi trơn và hoạt động một cách đáng tin cậy, một vòng hình ngôi sao có đường kính bên trong lớn hơn đường kính trục phải được chọn. Thông thường, một vòng niêm phong với mặt cắt nhỏ hơn có thể đáp ứng nhu cầu niêm phong tĩnh. Ngược lại, một vòng niêm phong với mặt cắt lớn hơn nên được chọn để đáp ứng con dấu động. Trong trường hợp áp suất cao hoặc khoảng cách lớn, phải chọn một vật liệu cao su có độ cứng cao hơn. Cách tốt nhất là thêm vòng giữ PTFE để ngăn chặn thiệt hại đùn áp lực cao.

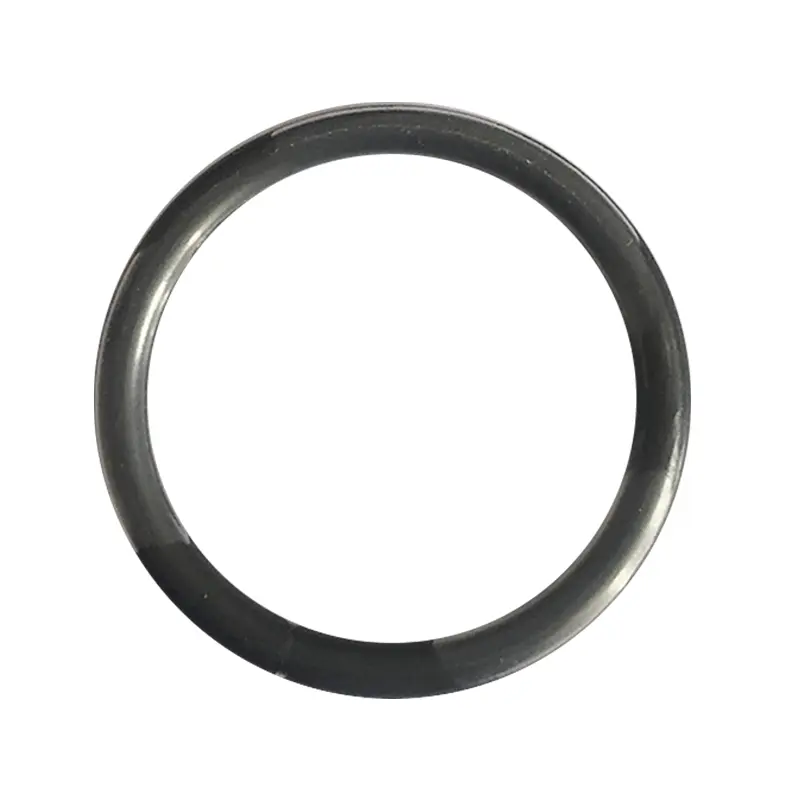

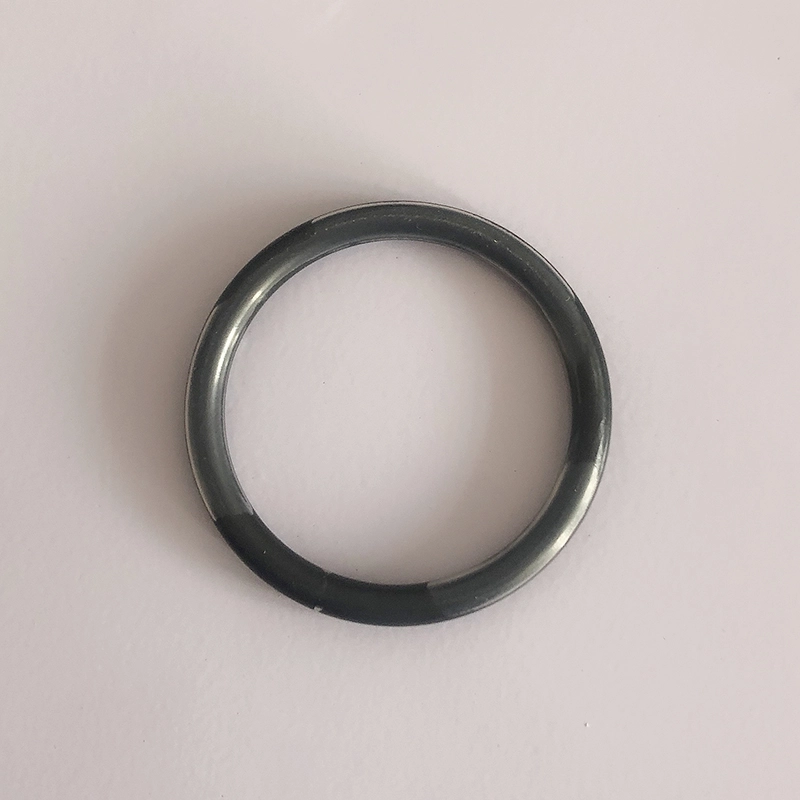

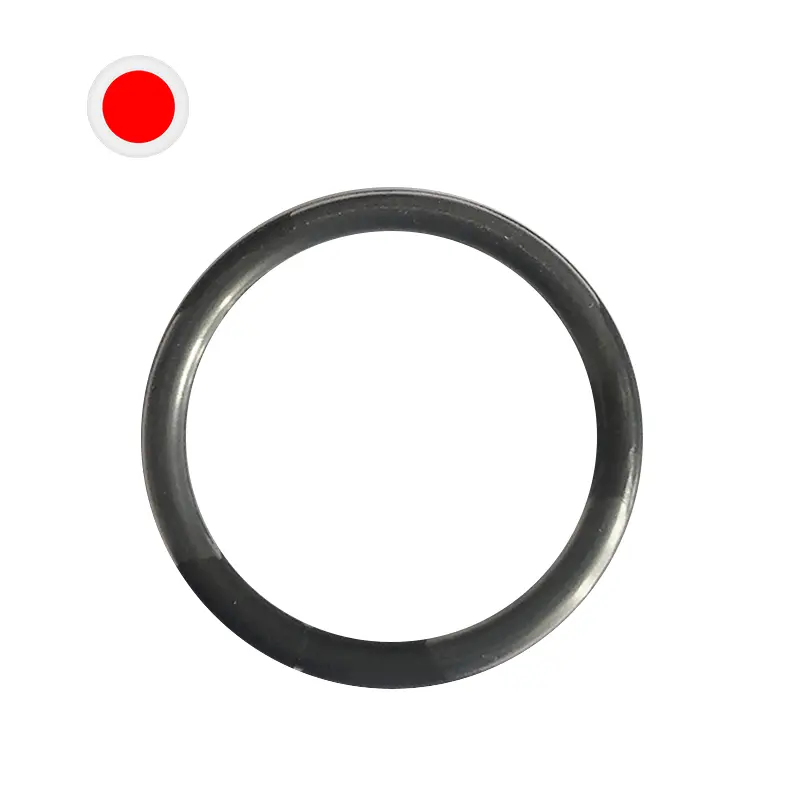

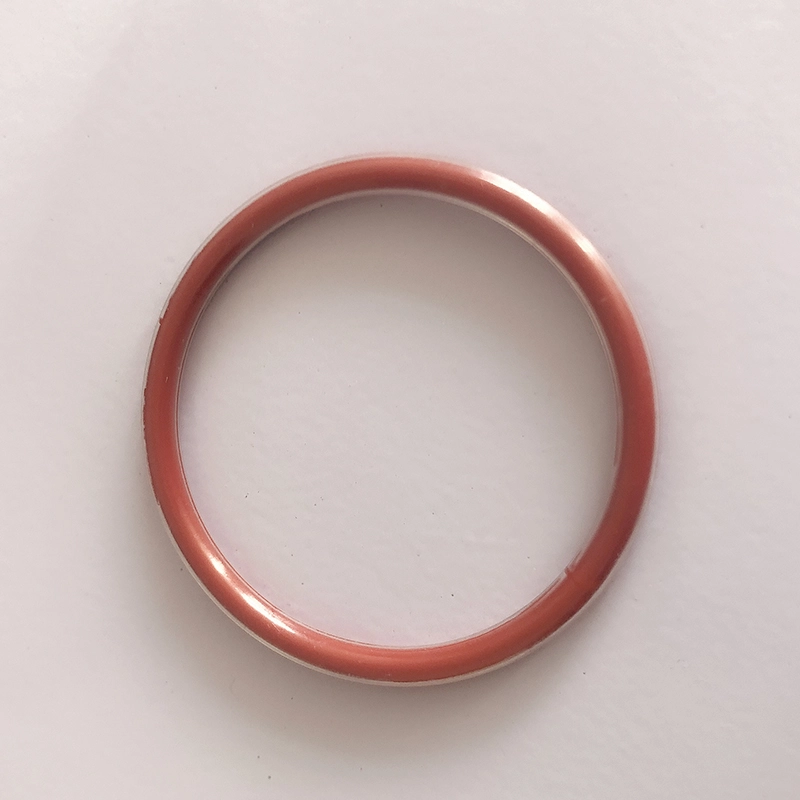

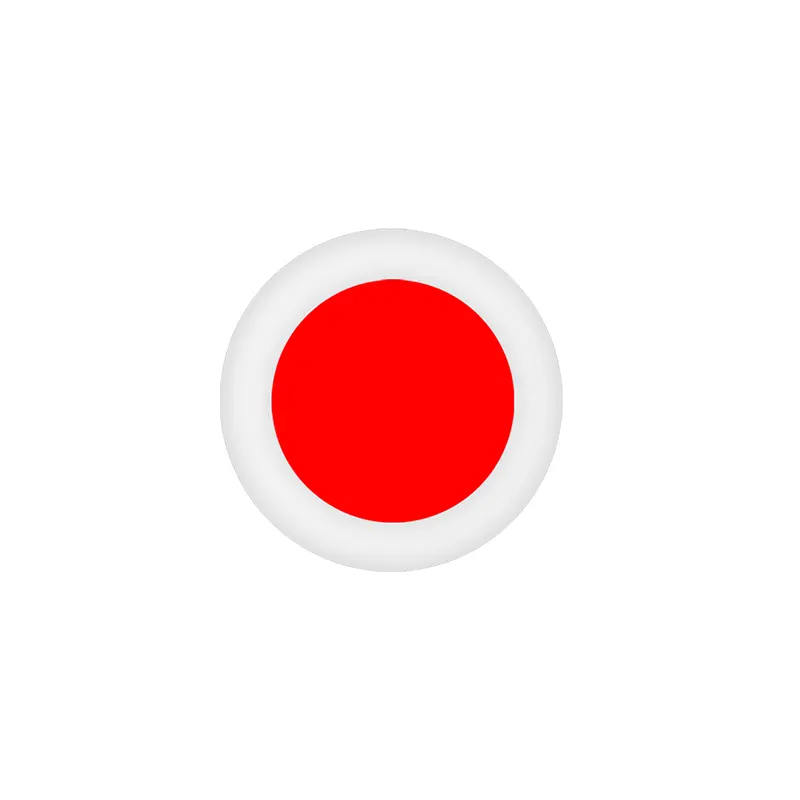

Vòng chữ O được phủ kết hợp hữu cơ kết hợp độ đàn hồi và niêm phong cao su với điện trở hóa học của Teflon. Nó bao gồm một lõi bên trong silicon hoặc fluororubber và lớp phủ bên ngoài Teflon FEP hoặc Teflon PFA tương đối mỏng.

Vật liệu: Teflon FEP và Teflon PFA về cơ bản là tương tự nhau, nhưng Teflon PFA có khả năng chịu nhiệt độ cao tốt hơn Teflon FEP. Phạm vi nhiệt độ áp dụng Teflon FEP Shell: -60 ℃ ~ 205 có thể được sử dụng ở 260 trong một thời gian ngắn Teflon PFA Shell: -60 ℃ ~ 260 có thể được sử dụng ở 300 ℃ trong một thời gian ngắn lợi thế:

1. Kháng hóa chất nổi bật, phù hợp cho hầu hết tất cả các phương tiện hóa học

2. Phạm vi nhiệt độ rộng

3. Khả năng chống nén tốt

4. Chống ma sát

5. Chống swelling tốt

6. Điện trở áp suất cao

7. Độ bền niêm phong tuyệt vời và tuổi thọ dài

Ứng dụng: Bơm và van, mạch phản ứng, niêm phong cơ học, bộ lọc, bình áp suất, bộ trao đổi nhiệt, nồi hơi, mặt bích đường ống, máy nén khí, v.v.

Các ngành công nghiệp ứng dụng: Công nghiệp hóa chất, Sản xuất máy bay, Công nghiệp Dược phẩm, Dầu khí và Hóa chất Transport và Refining, Film Industrial, Engineering Engineering, Food Chế biến thực phẩm, Công nghiệp sản xuất thuốc nhuộm, Sản xuất thuốc nhuộm, phun sơn, v.v.

Hướng dẫn cài đặt cho các vòng niêm phong

1 Độ nhám của lỗ bên trong phải đạt tới 1,6μ và độ nhám của trục phải đạt 0,8um.

2. Áp dụng dầu hoặc dầu mỡ làm sạch để bôi trơn bề mặt của vòng niêm phong và các bộ phận có liên quan.

3. Nếu khó cài đặt vòng niêm phong trên trục, hãy ngâm nó trong nước nóng trong vài phút để mở rộng nó. Điều này làm mềm và mở rộng vòng chữ O dễ dàng hơn để cài đặt. Cài đặt vòng chữ O khi nó nóng và kích thước của nó sẽ trở lại kích thước ban đầu sau khi hạ nhiệt.

4. Không uốn cong vòng chữ O quá dữ dội, nếu không nó sẽ gây ra nếp nhăn trong Teflon và ảnh hưởng đến việc sử dụng nó.

Sự nén được đề xuất của vòng O được phủ như sau:

Trạng thái niêm phong tĩnh: 15%-20%

Trạng thái niêm phong động: 10%-12%

Trạng thái khí nén: 7%-8%

Việc nén thực tế nên tính đến các điều kiện làm việc, đặc biệt là áp lực làm việc và các yếu tố khác.

Các tính năng và ứng dụng sản phẩm:

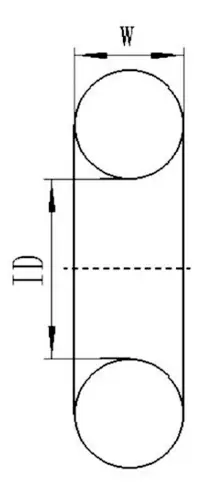

Tiêu chuẩn	Đường kính mặt cắt chữ O
Tiêu chuẩn Mỹ là 568 Tiêu chuẩn Anh BS 1516	1.78	2.62	3.52	5.33	6.99	-
Tiêu chuẩn Nhật Bản IT B2401	1.9	2.4	3.1	3.5	5.7	8.4
Tiêu chuẩn quốc tế ISO 3601/1 Tiêu chuẩn Đức DIN 3771/1 Tiêu chuẩn Trung Quốc CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
Kích thước số liệu ưa thích	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
Tiêu chuẩn Mỹ là 568 (900 Series)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

Vật liệu vòng sao:

Vật liệu thường là Shaw A70 Nitrile Rubber NBR.

Vòng chữ O được phủ:

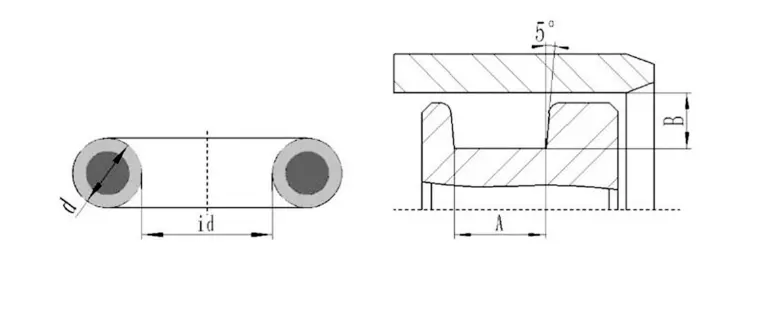

Sơ đồ sơ đồ của rãnh của vòng chữ O được đóng gói

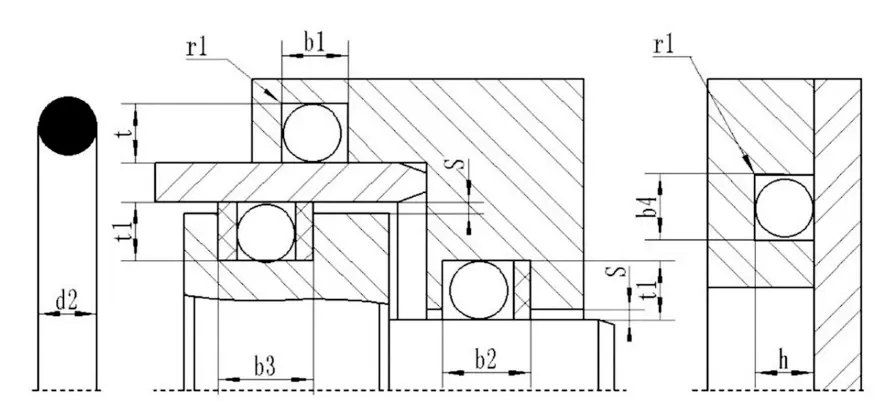

Bảng kích thước của rãnh của vòng chữ O được đóng gói (được đề xuất)

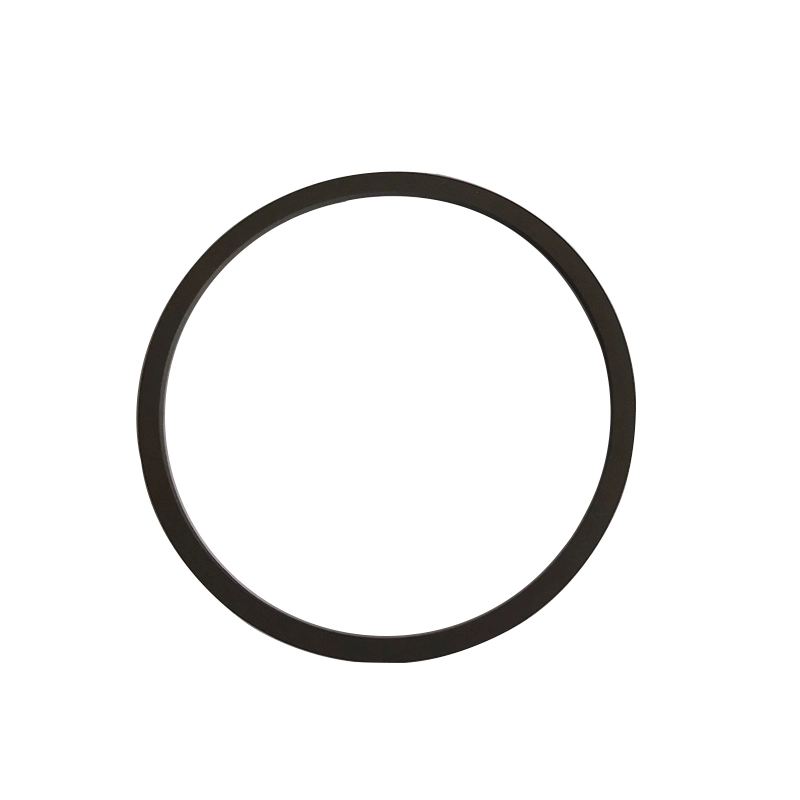

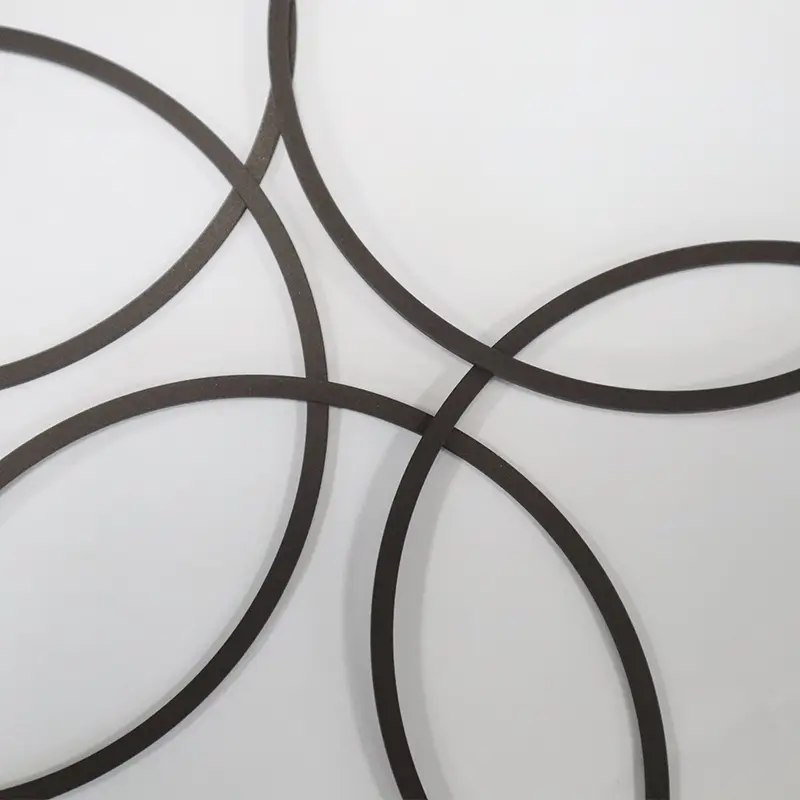

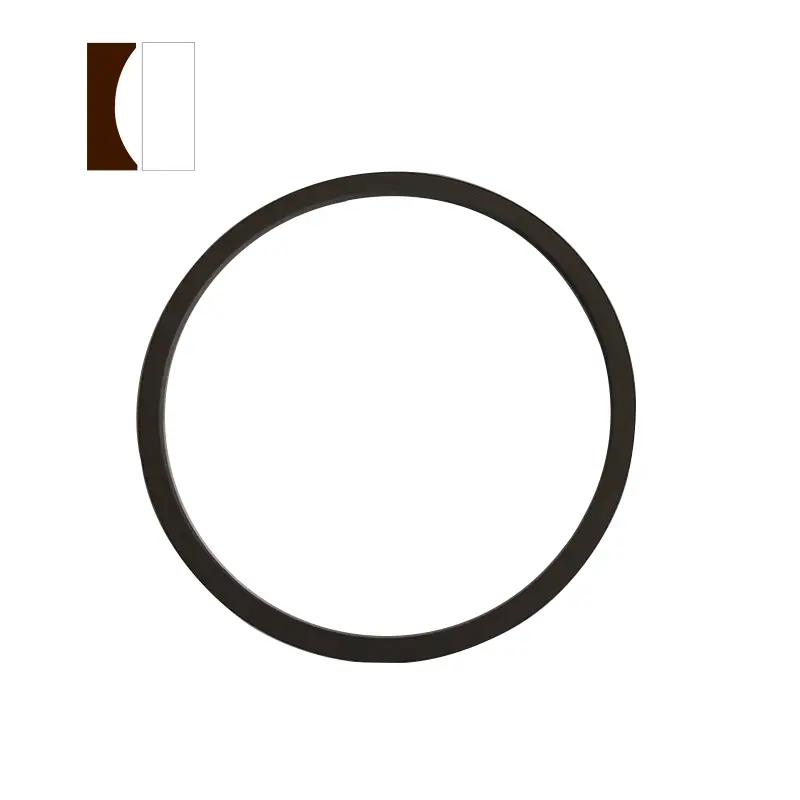

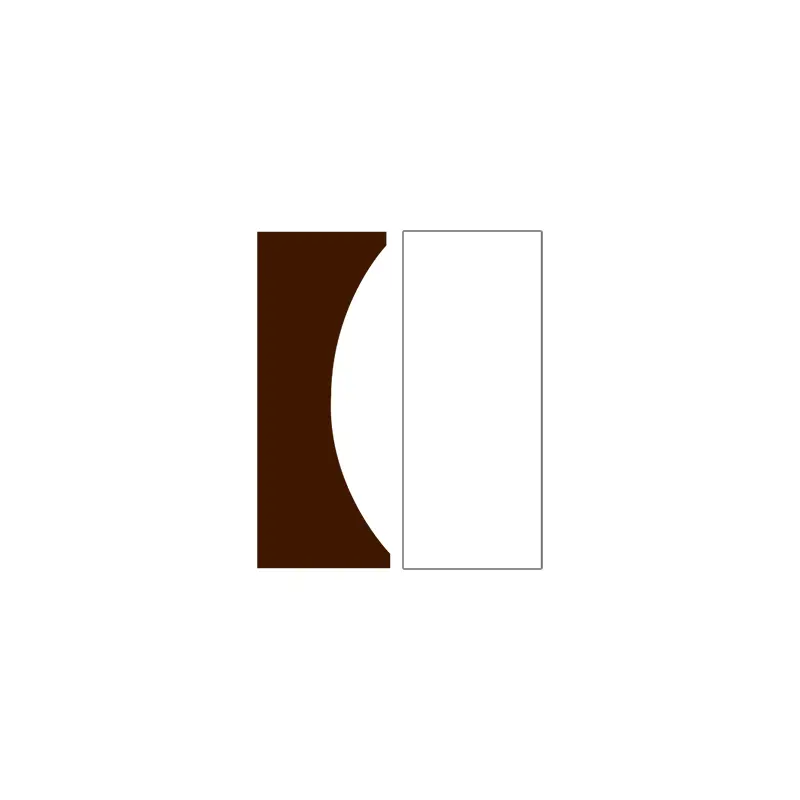

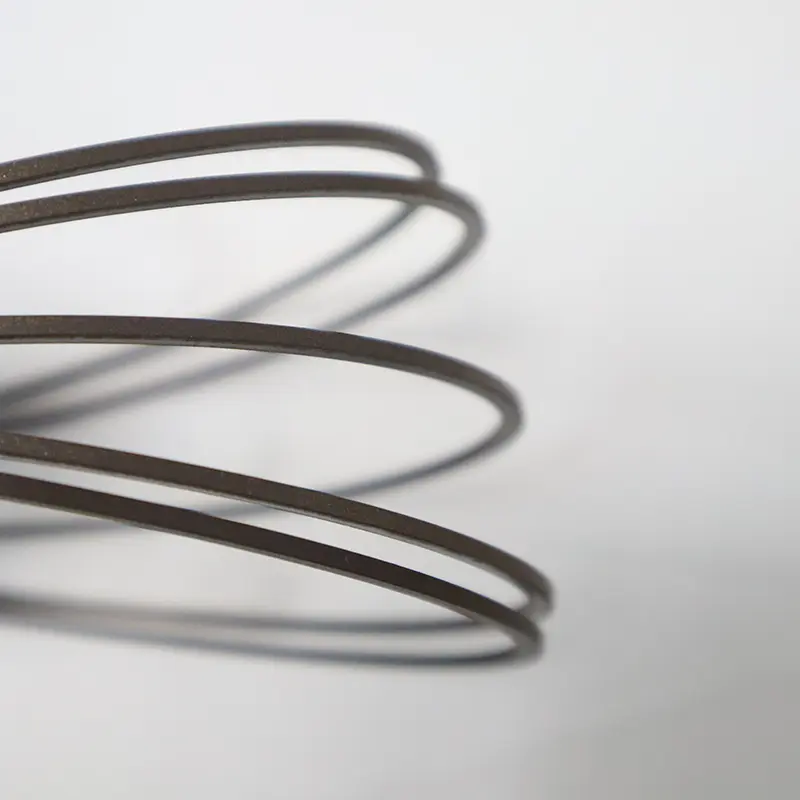

Hướng dẫn cài đặt SEAL PTFE SEAL

. Hướng dẫn cài đặt

1. Con dấu phải được lắp đặt ở phía trước, đối mặt với hướng áp lực.

2. Cơ thể xi lanh và thanh piston phải được thực hiện bằng các buồng đẩy đáp ứng các yêu cầu của các mẫu của công ty chúng tôi.

3. Các cạnh sắc nét phải không có các burrs và tròn hoặc vát.

4. Chủ đề, các rãnh vòng hướng dẫn, vv nên được che phủ, vì con dấu không thể được đẩy qua các rãnh, lỗ khoan hoặc bề mặt gồ ghề.

5. Bất kỳ bụi, mảnh vụn hoặc các hạt lạ khác phải được loại bỏ cẩn thận.

6. Không nên sử dụng các công cụ với các cạnh sắc nét.

7. Vòng niêm phong PTFE dễ mở rộng hơn trong dầu hoặc nước nóng (khoảng 80 ~ 120 độ) và dễ dàng khôi phục lại hình dạng ban đầu của chúng.

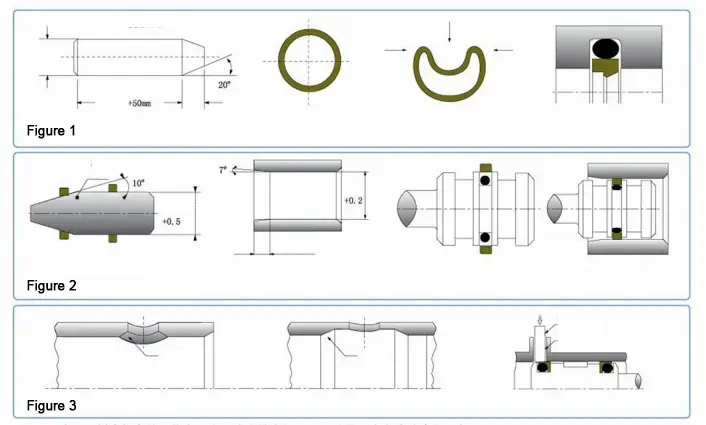

8. Nếu môi của con dấu cần đi qua lỗ áp suất dầu, nên sử dụng một thanh nhựa để nhẹ nhàng đẩy môi để ngăn chặn lỗ hổng của lỗ làm hỏng môi niêm phong. Các lỗ của xi lanh nên được vát. (Hình 3)

. Phương pháp cài đặt

Mở (chia) các rãnh có thể được cài đặt mà không cần công cụ.

Lắp đặt các dấu que piston groove đóng (Hình 1)

1. Làm sạch và dầu tất cả các chất nền, con dấu và công cụ lắp đặt.

2. Đặt vòng cao su vào rãnh (cẩn thận không xoắn nó).

3. Nén vòng dấu PTFE thành hình thận mà không tạo thành một khúc cua nhọn, đặt vòng niêm phong PTFE nén vào rãnh, và nhẹ nhàng làm phẳng nó bằng tay.

4 Để nó trong 1 phút và loại bỏ trục gá. Cài đặt hoàn tất.

Lắp đặt con dấu piston trong các rãnh kín (Hình 2)

1. Làm sạch và dầu tất cả các chất nền, con dấu và công cụ lắp đặt.

2. Đặt vòng cao su vào rãnh (cẩn thận không xoắn nó).

3. Đẩy vòng niêm phong PTFE lên tay áo hướng dẫn và kéo dài vòng niêm phong.

4. Đẩy vòng niêm phong kéo dài vào rãnh piston.

5. Đẩy tay áo hiệu chỉnh vào vòng niêm phong và xoay tay áo hiệu chỉnh cùng một lúc. Hủy bỏ tay áo hiệu chỉnh sau khi để nó trong 1 phút và cài đặt hoàn tất.

Lưu ý: 1. Vui lòng tham khảo công ty của chúng tôi nếu sản phẩm được chỉ định trong mẫu của công ty chúng tôi không thể được cài đặt trong một rãnh kín nhưng không phù hợp với rãnh mở.

2. Việc cài đặt các con dấu PTFE trên không áp dụng cho tất cả các con dấu PTFE. Vui lòng tham khảo ý kiến ​​công ty của chúng tôi nếu cần thiết.
