Ruichen Seals có nhiều kinh nghiệm trong việc sản xuất và phát triển các con dấu và vật liệu niêm phong. Con dấu thanh piston thủy lực của chúng tôi bao gồm một loạt các mô hình khác nhau. Bạn có thể đưa ra một lựa chọn phù hợp dựa trên thông tin chi tiết bên dưới hoặc liên hệ với chúng tôi để có được giải pháp niêm phong phù hợp và tùy chỉnh hơn.

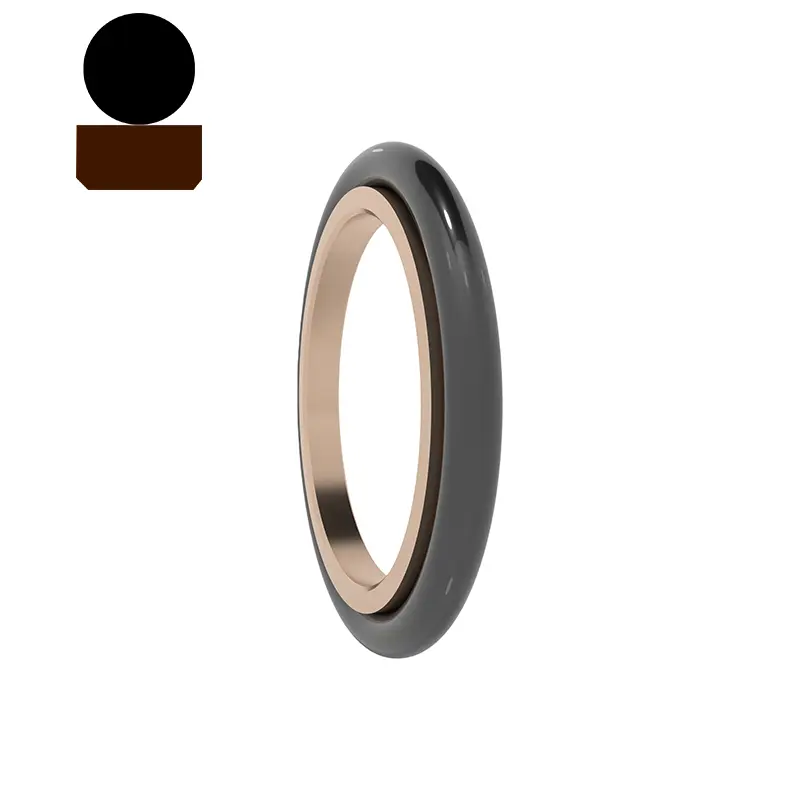

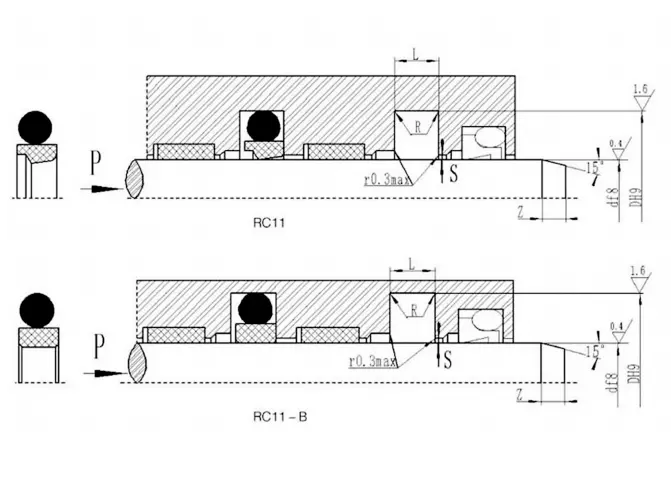

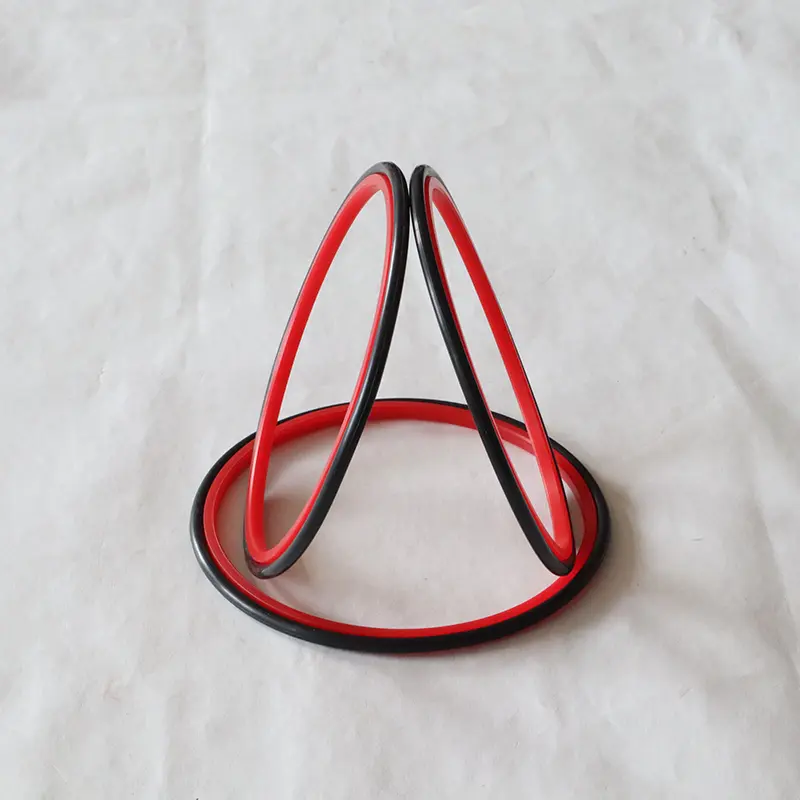

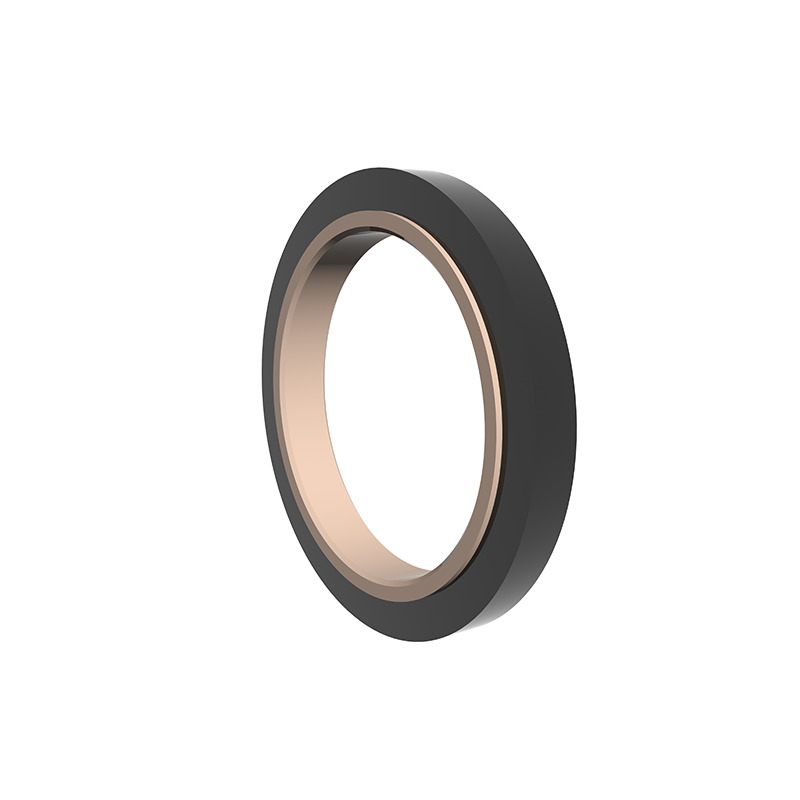

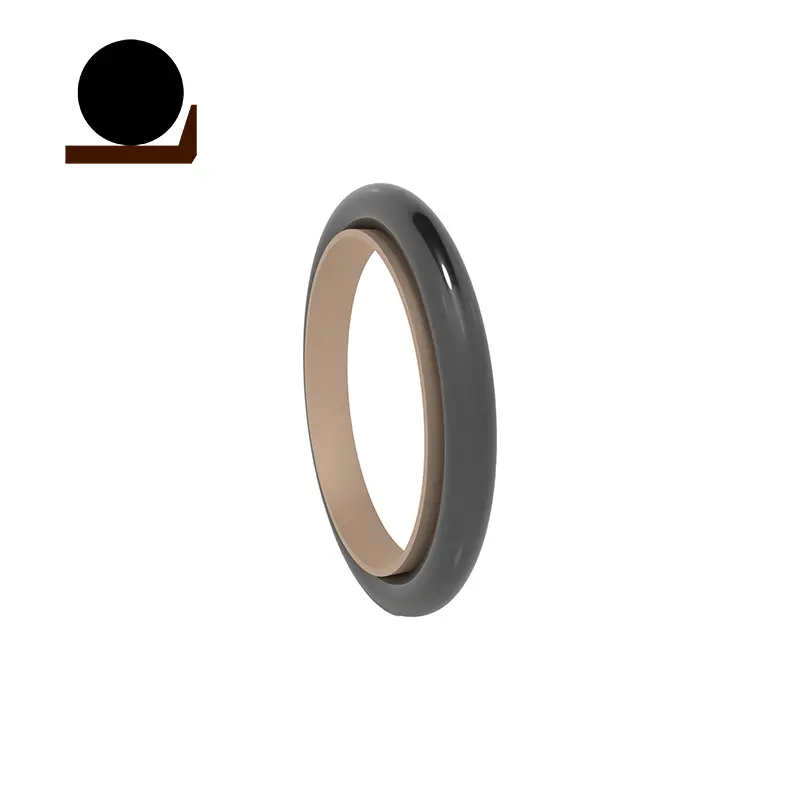

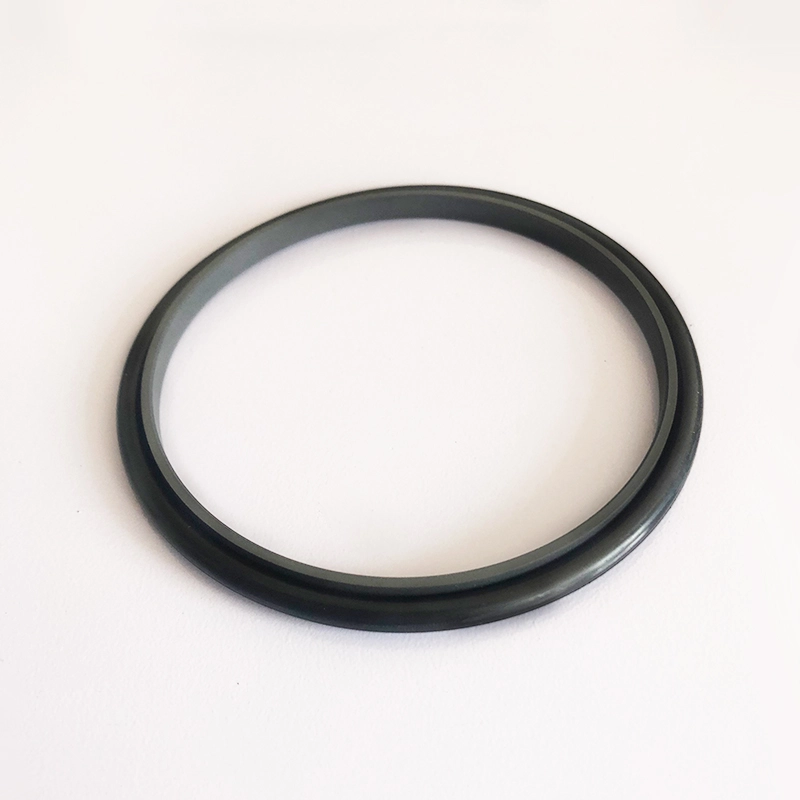

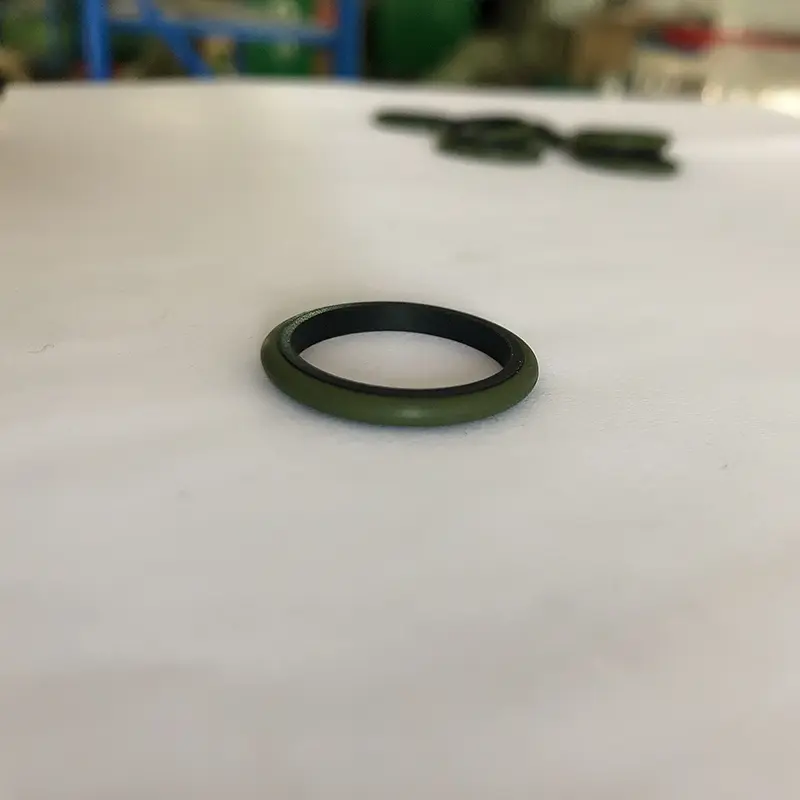

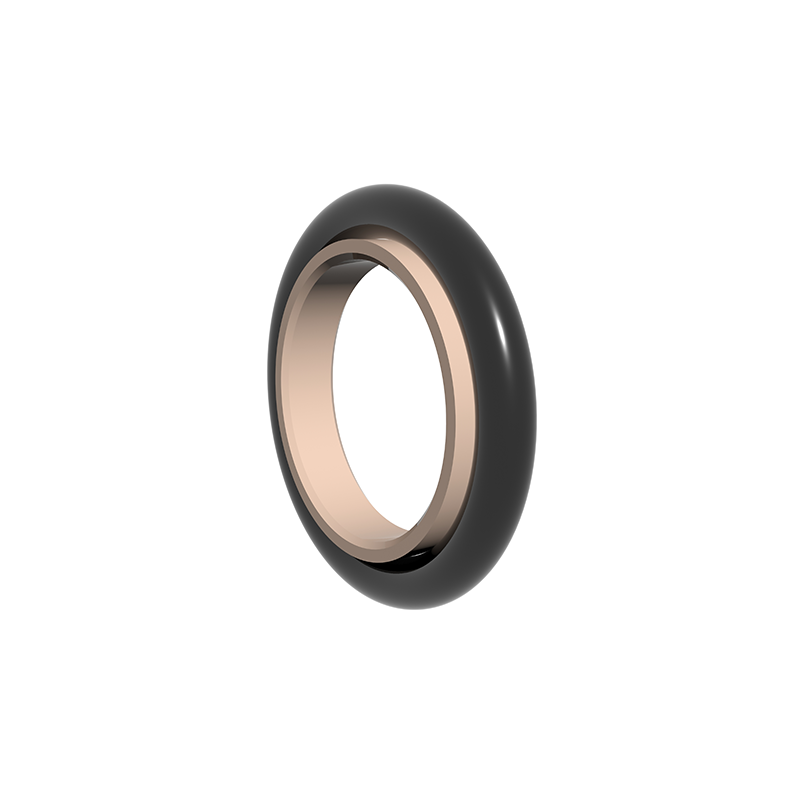

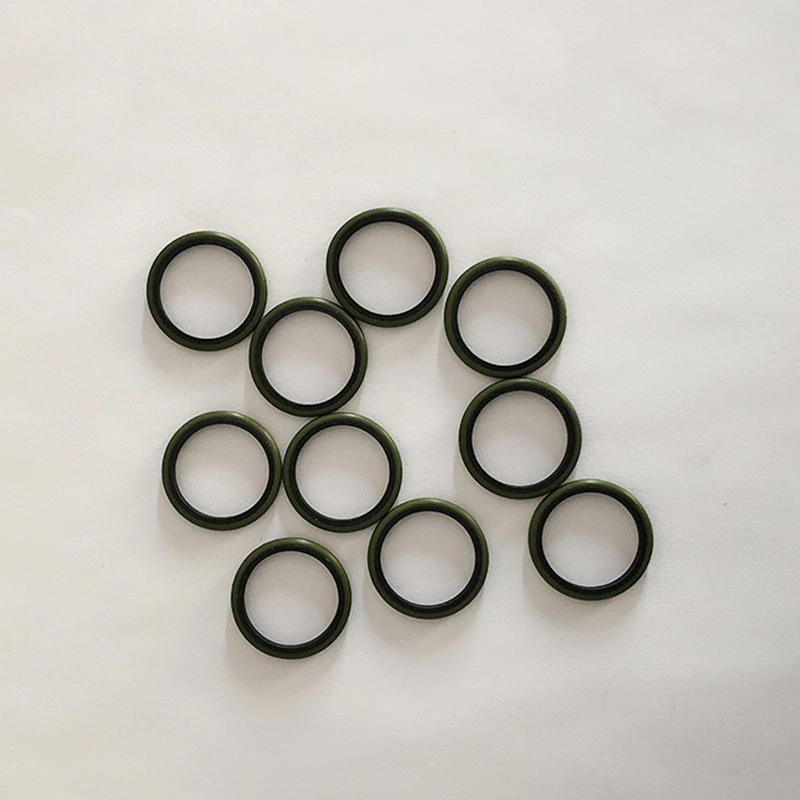

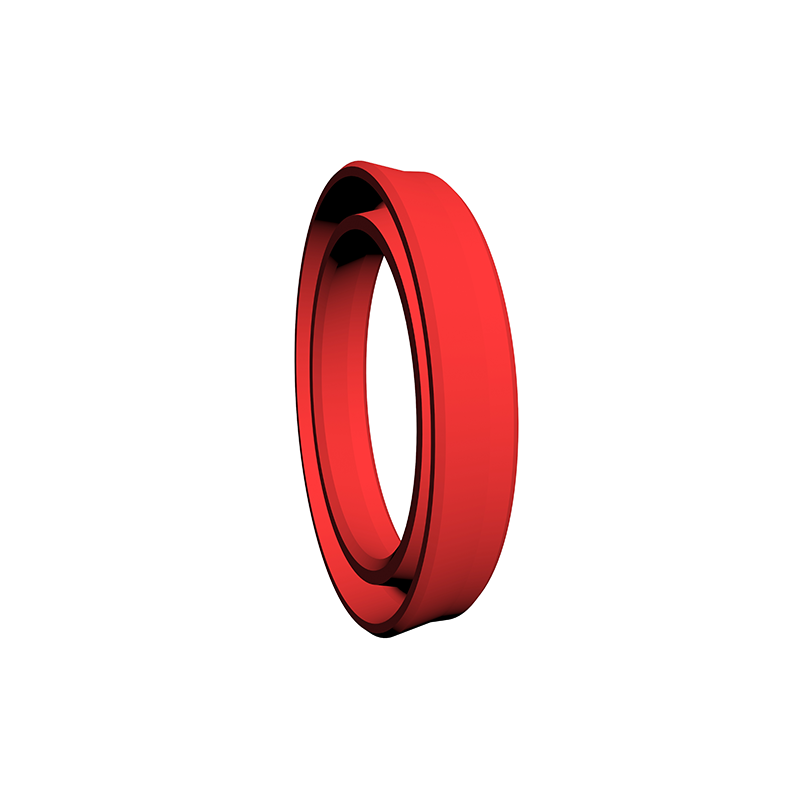

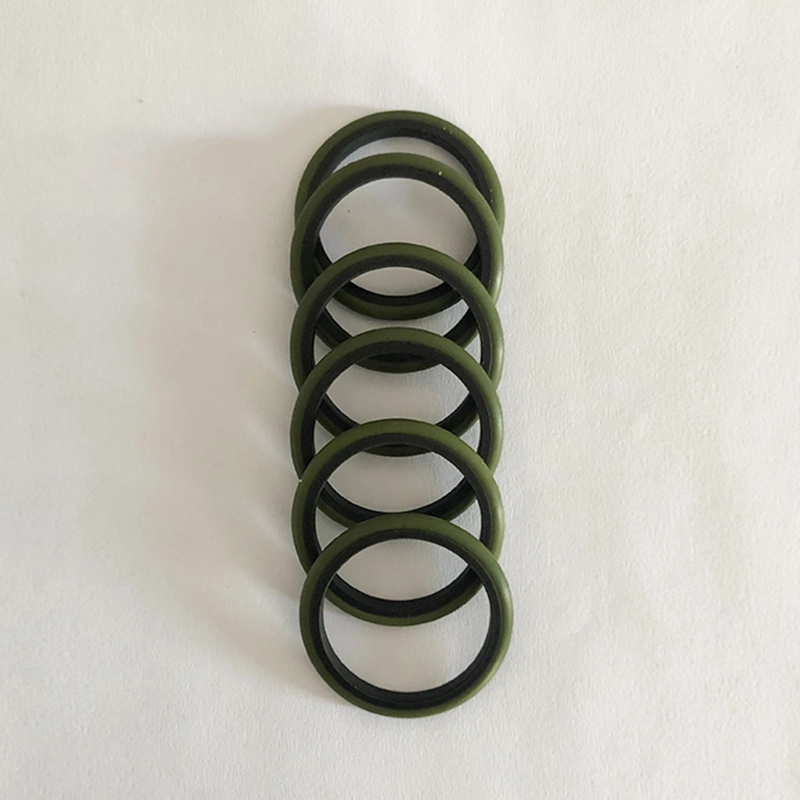

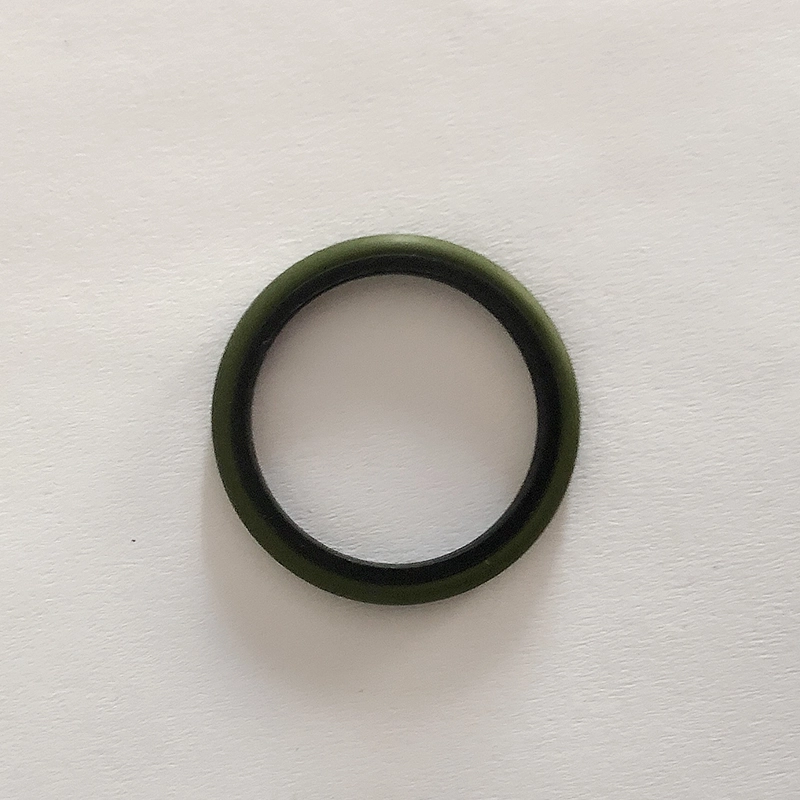

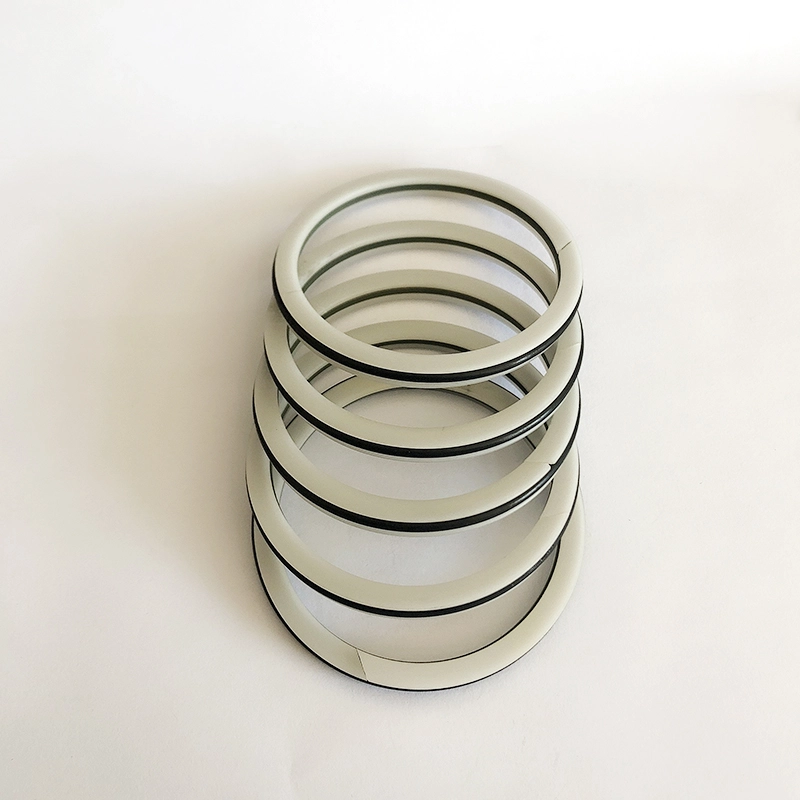

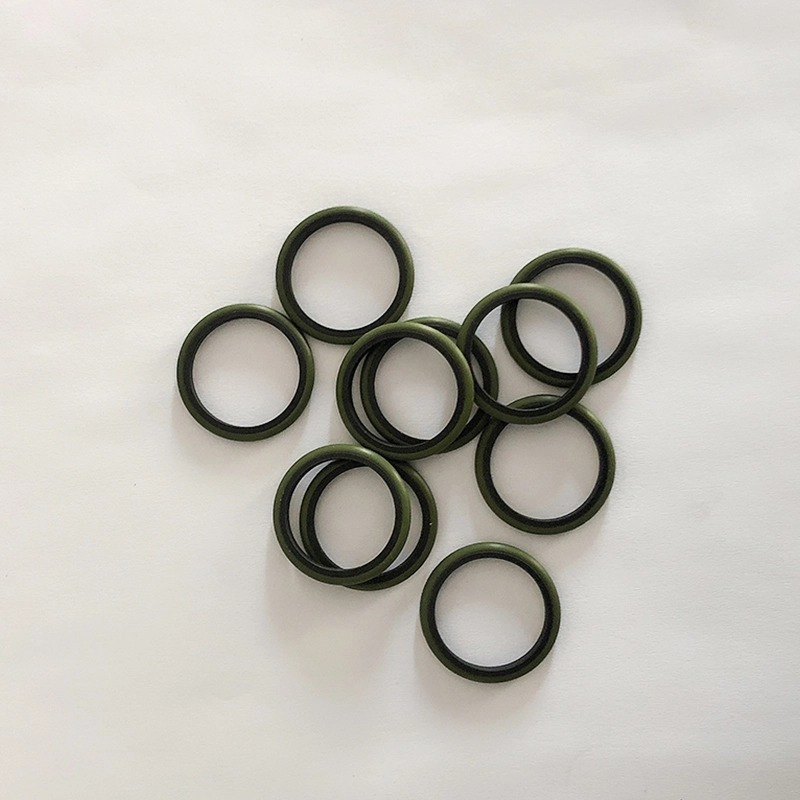

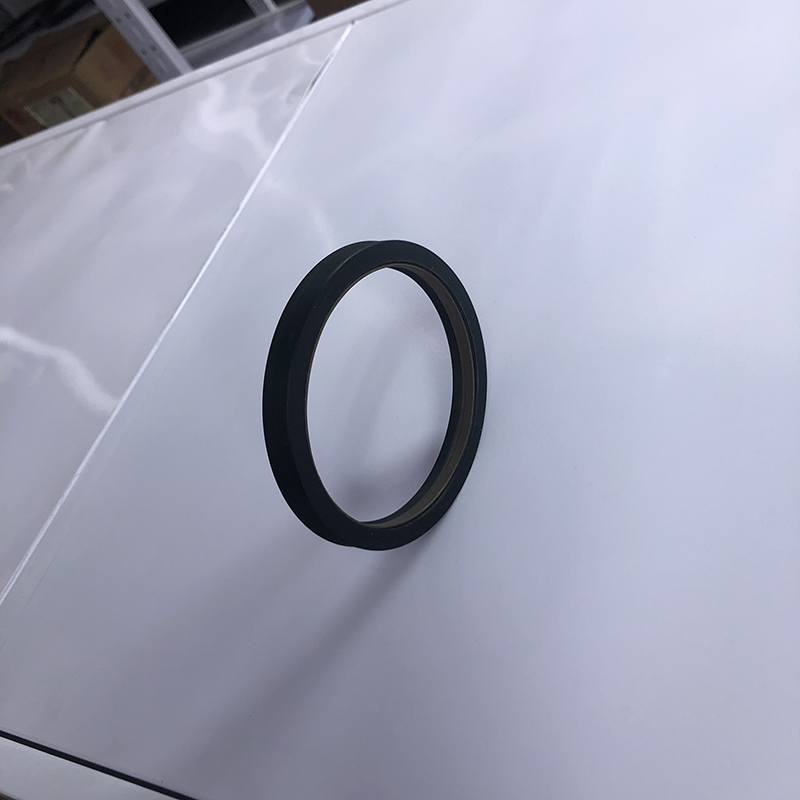

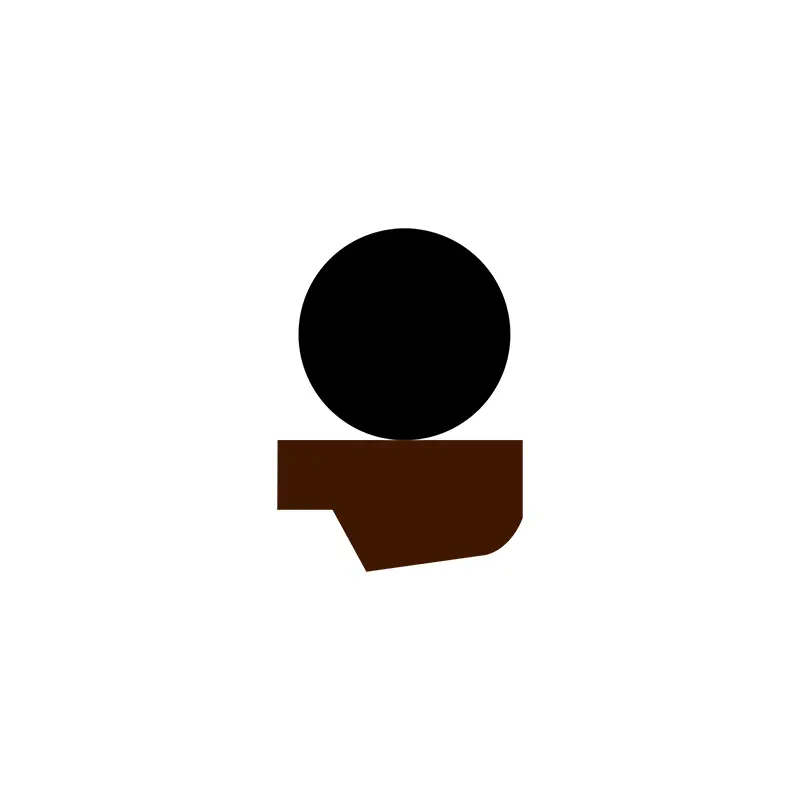

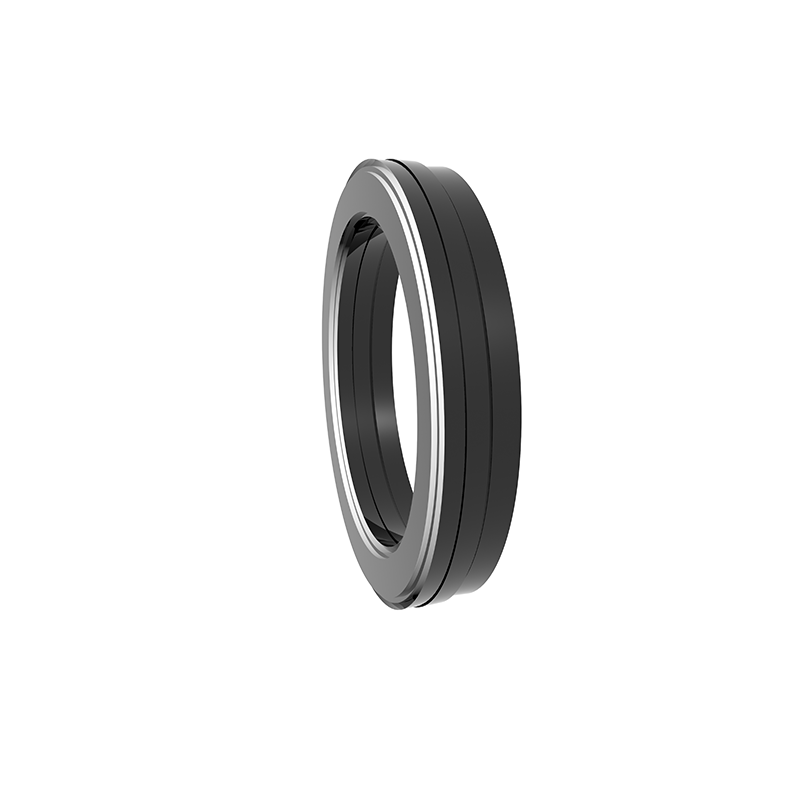

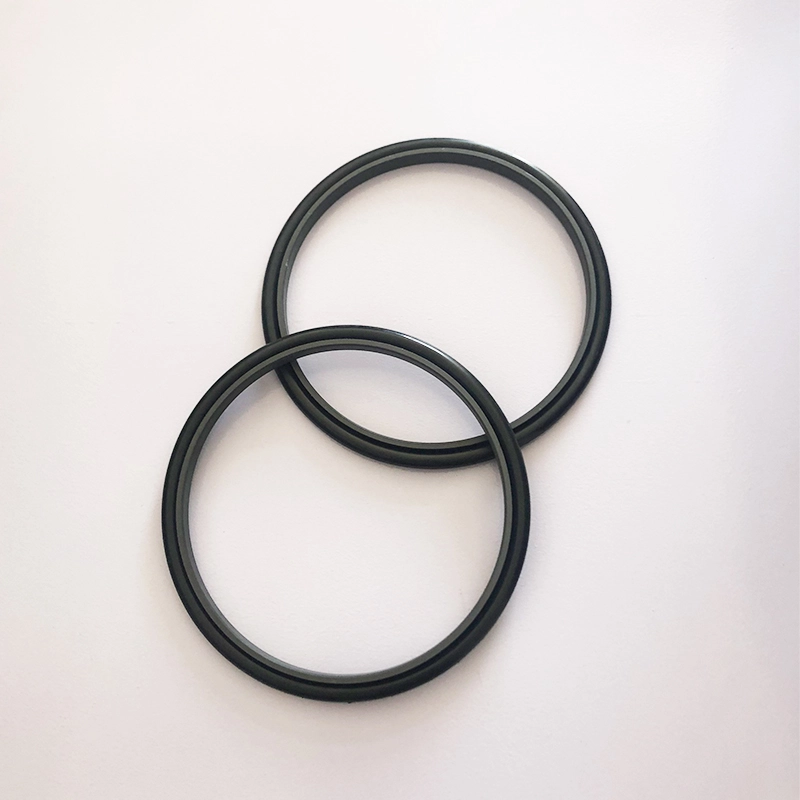

RC11 bao gồm một vòng niêm phong bước PTFE đầy và một vòng cao su hình chữ O, phù hợp cho việc niêm phong áp lực chuyển động bằng thủy lực.

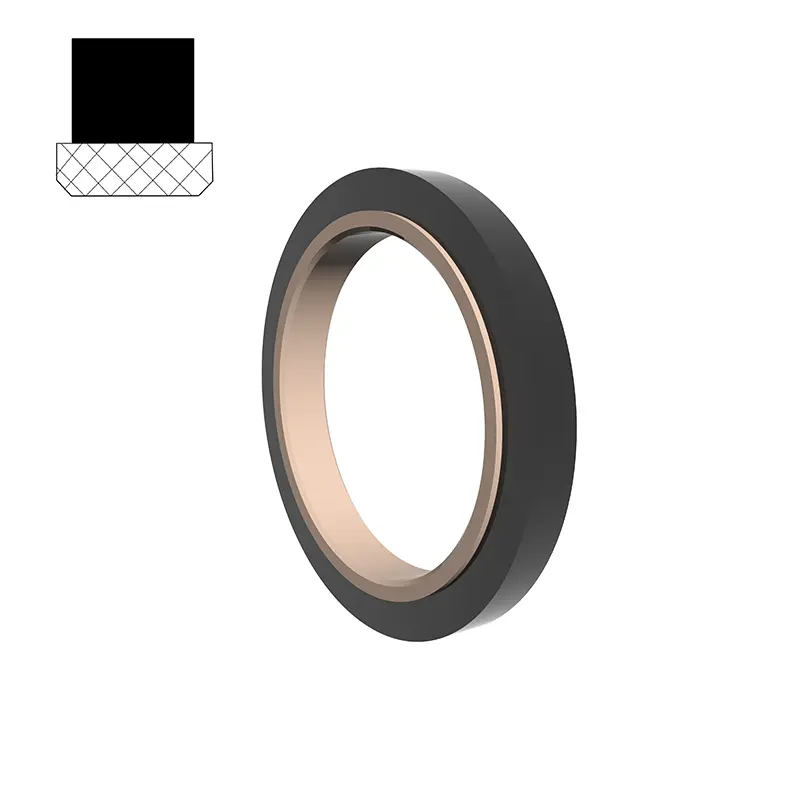

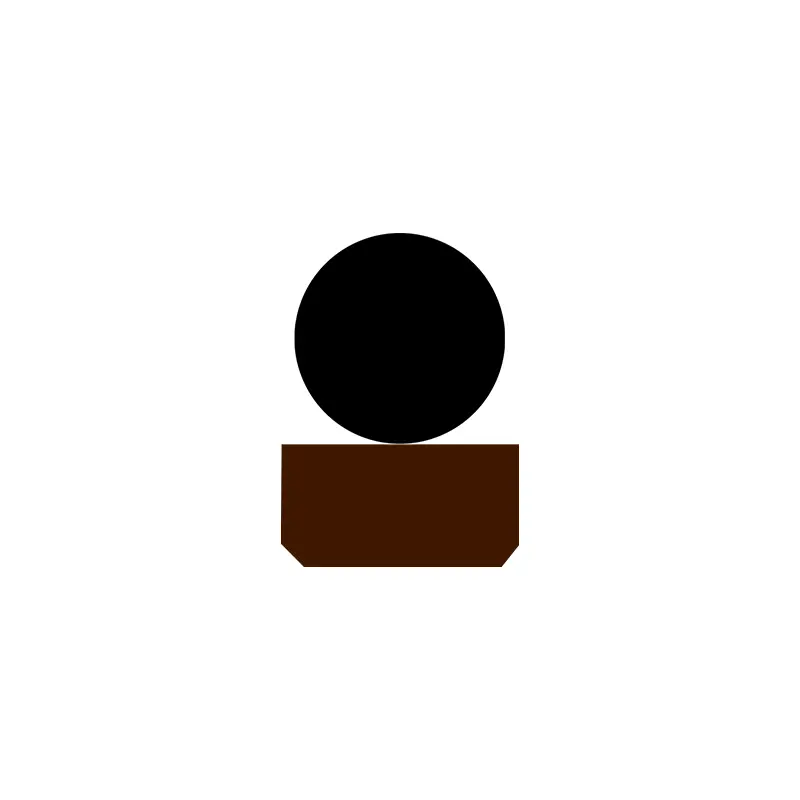

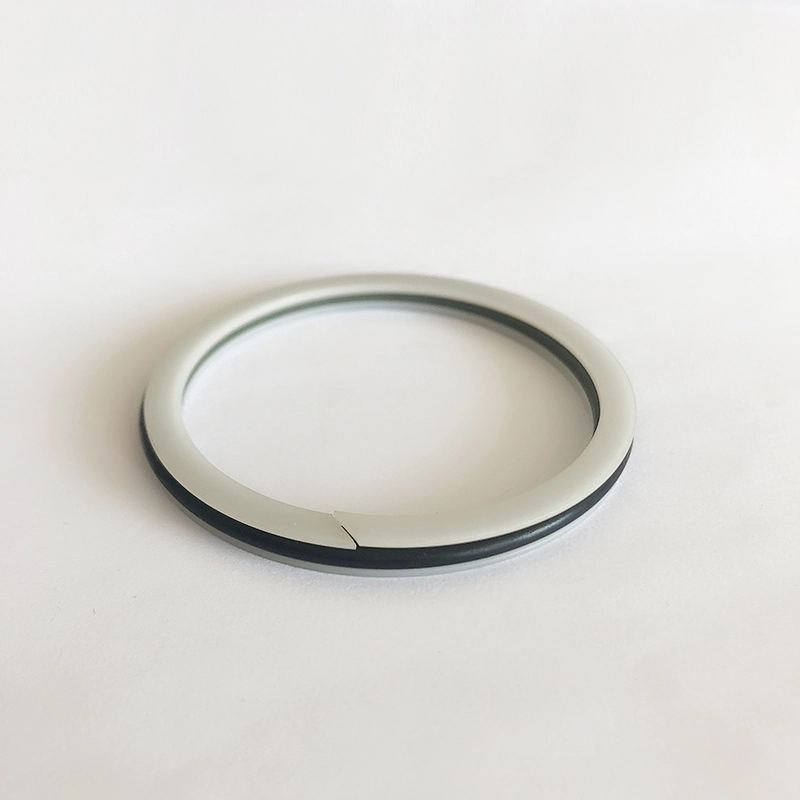

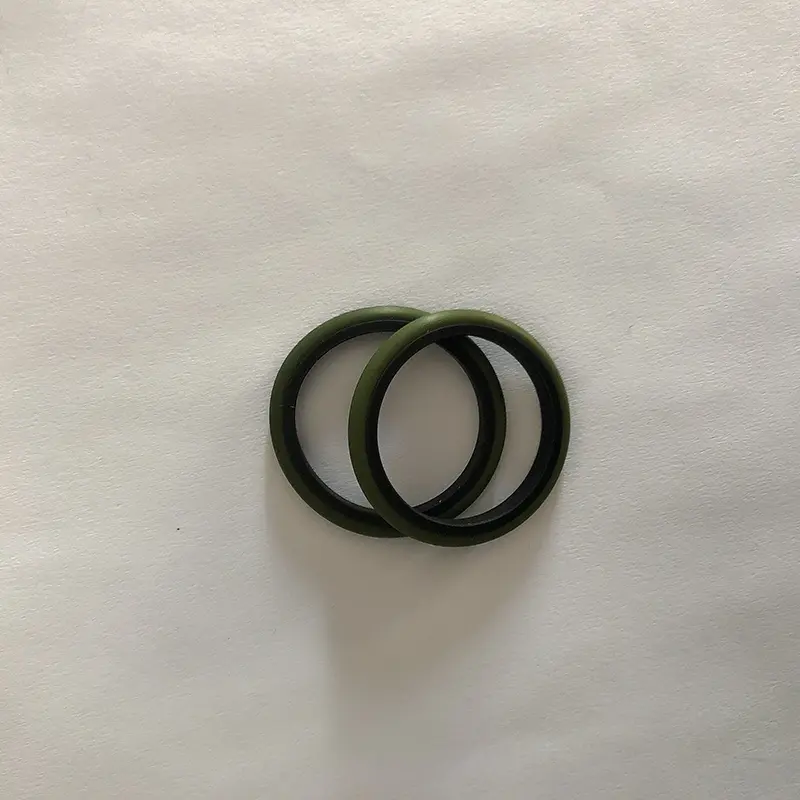

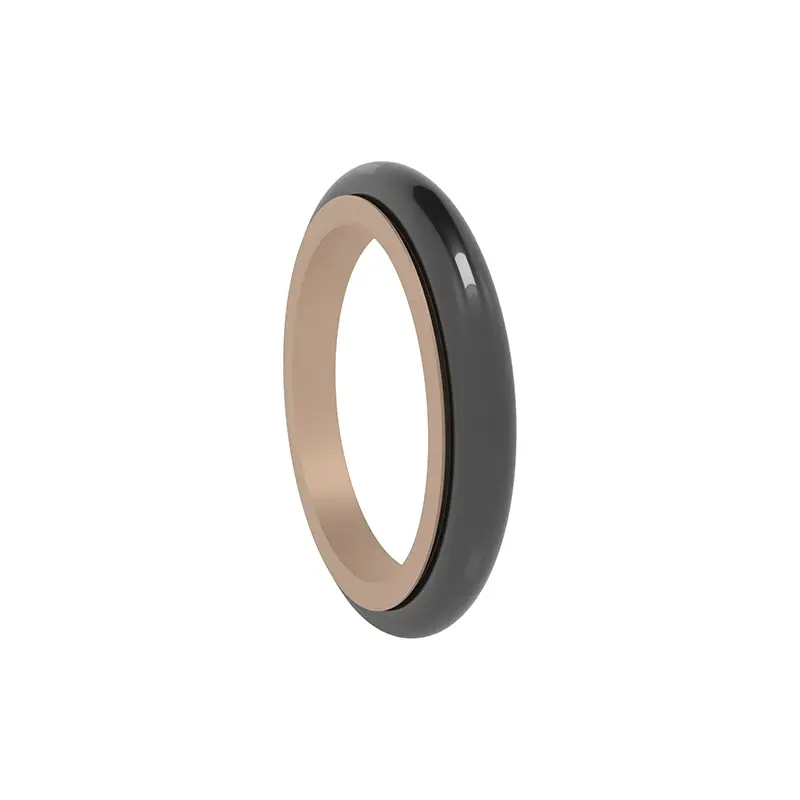

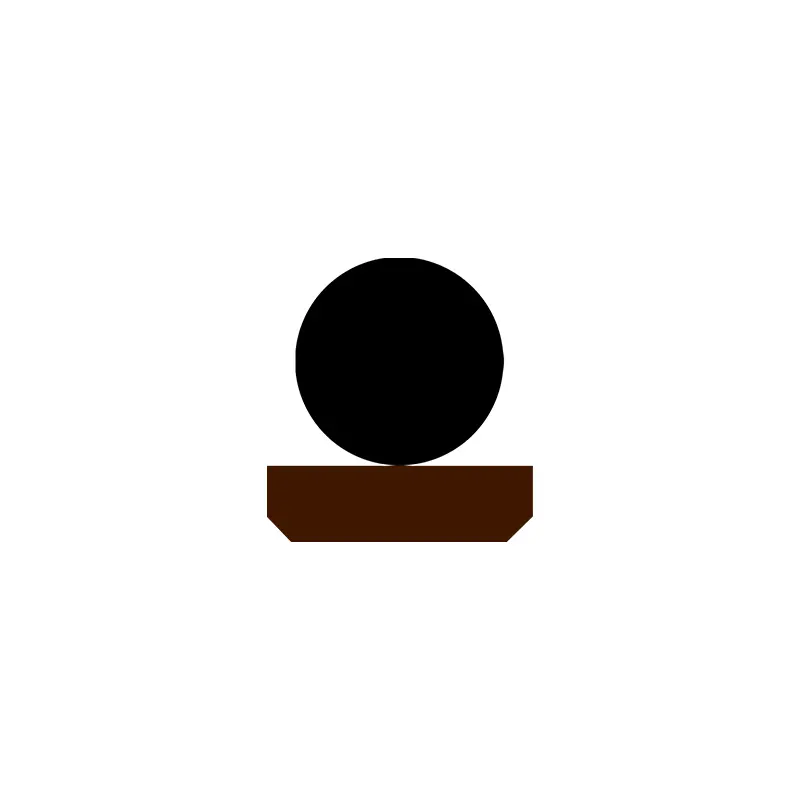

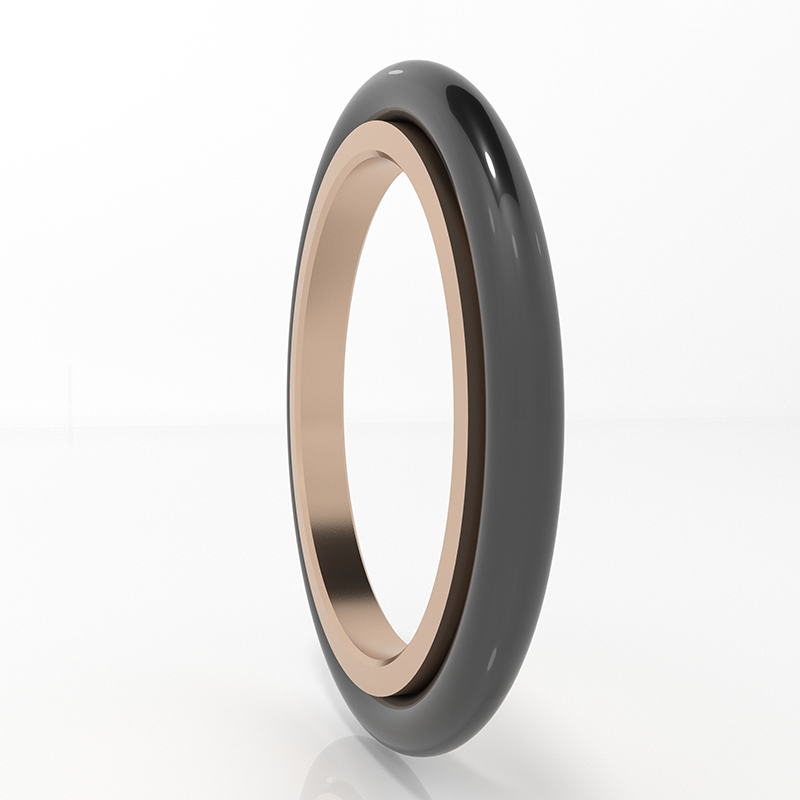

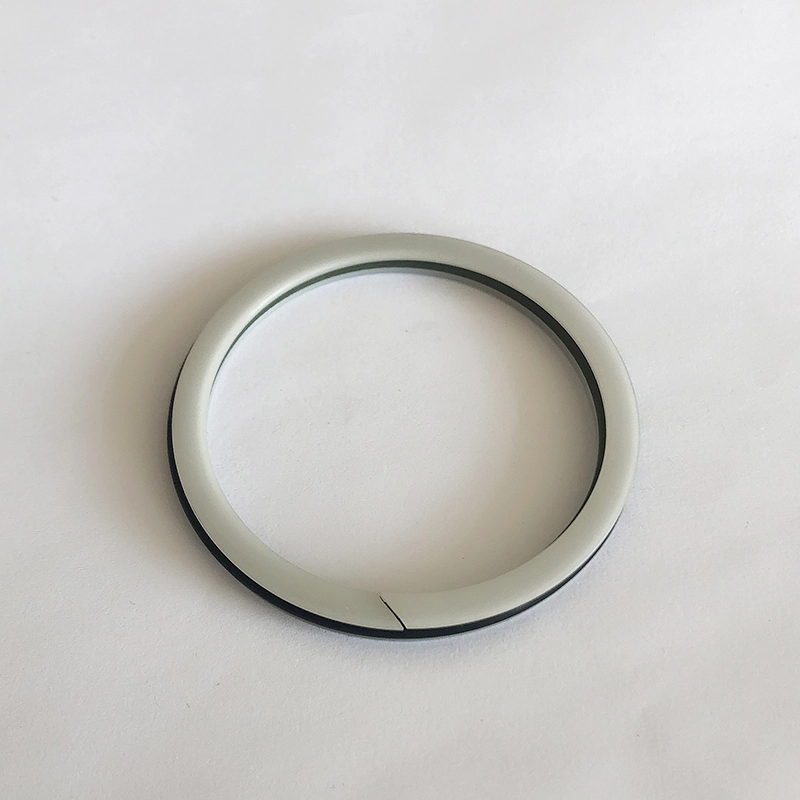

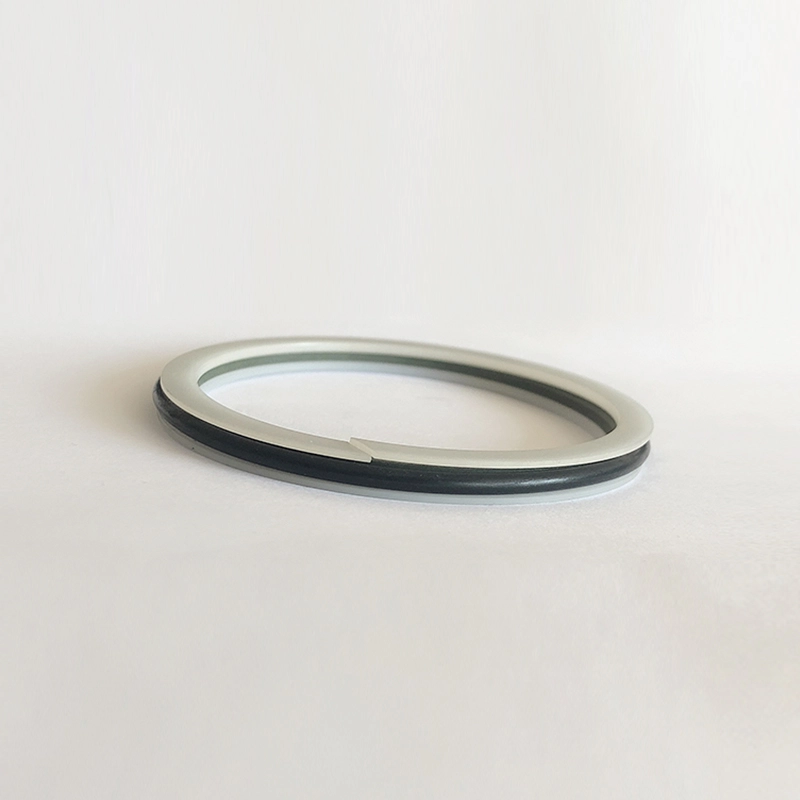

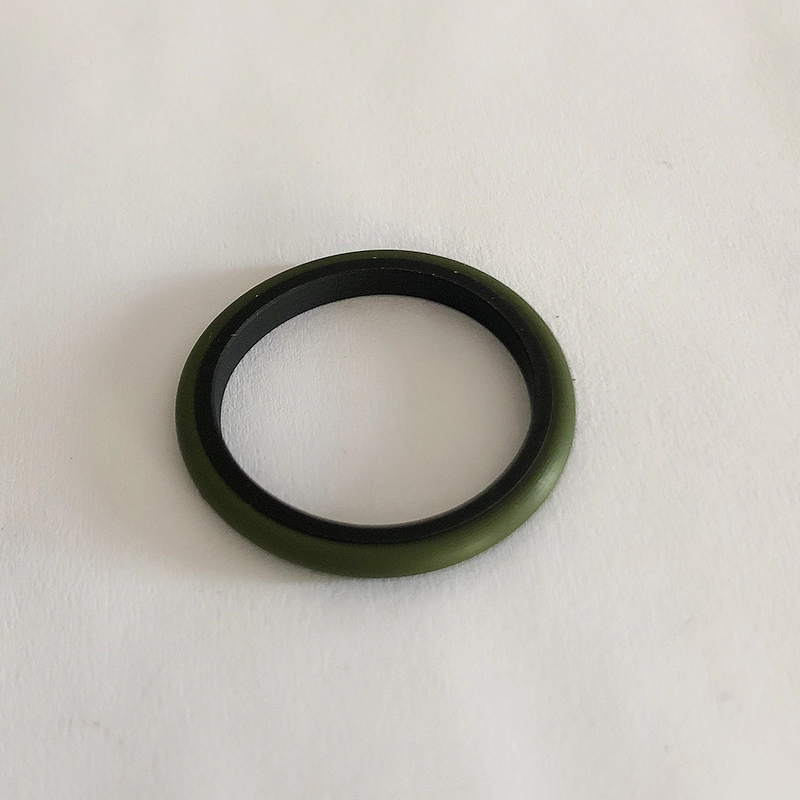

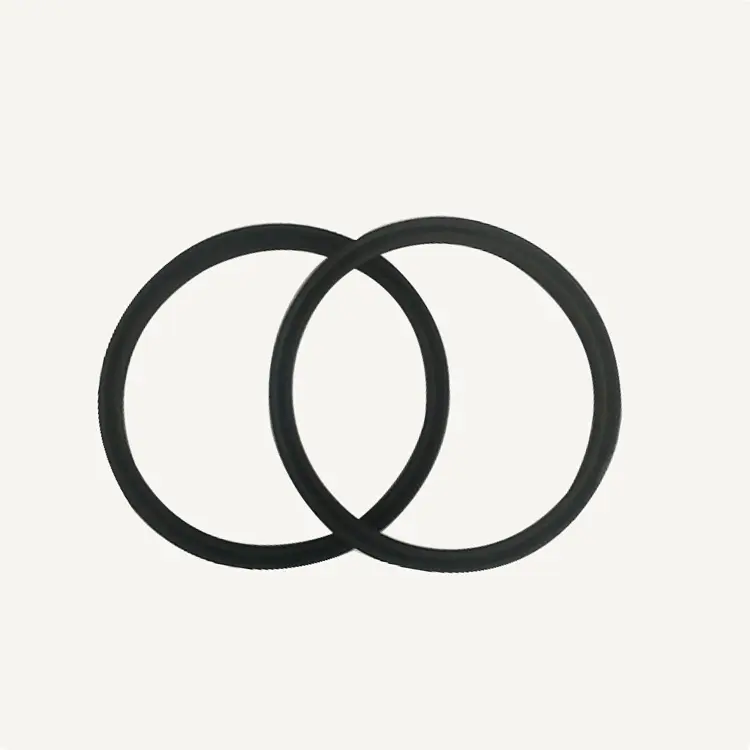

RC11-B bao gồm một vòng niêm phong hình chữ nhật PTFE đầy và một vòng cao su hình chữ O, phù hợp cho việc niêm phong áp lực hai chiều chuyển động thủy lực. Vòng chữ O cung cấp lực xuyên tâm và bù cho sự hao mòn của vòng niêm phong. Nó thường được sử dụng cùng với một vòng dẫn hướng dẫn. Các rãnh phân tách (mở) nên được sử dụng cho đường kính thanh dưới 30 mm. Đặc trưng:
1. Ma sát thấp, điện trở khởi đầu nhỏ, chuyển động mịn, ma sát động và tĩnh bằng nhau, không leo;
2. Tính ổn định áp suất rất cao trong điều kiện áp lực và khắc nghiệt;
3. Cuộc sống cao, có thể được sử dụng cho các con dấu bôi trơn không dầu;
4. Có thể được sử dụng để niêm phong môi trường có độ nhớt thấp như nước;

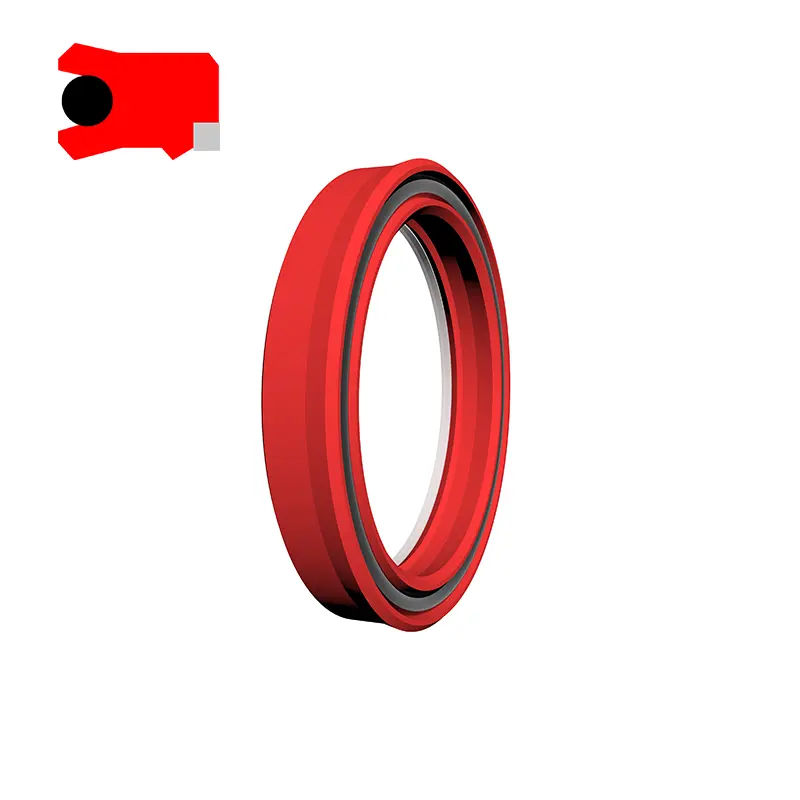

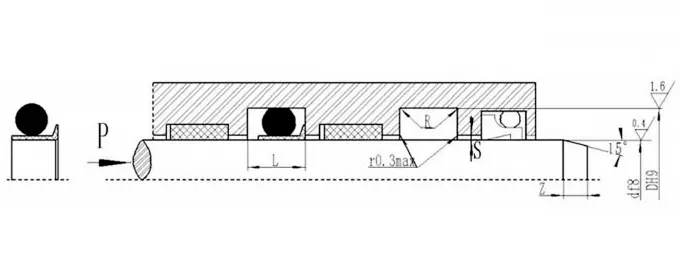

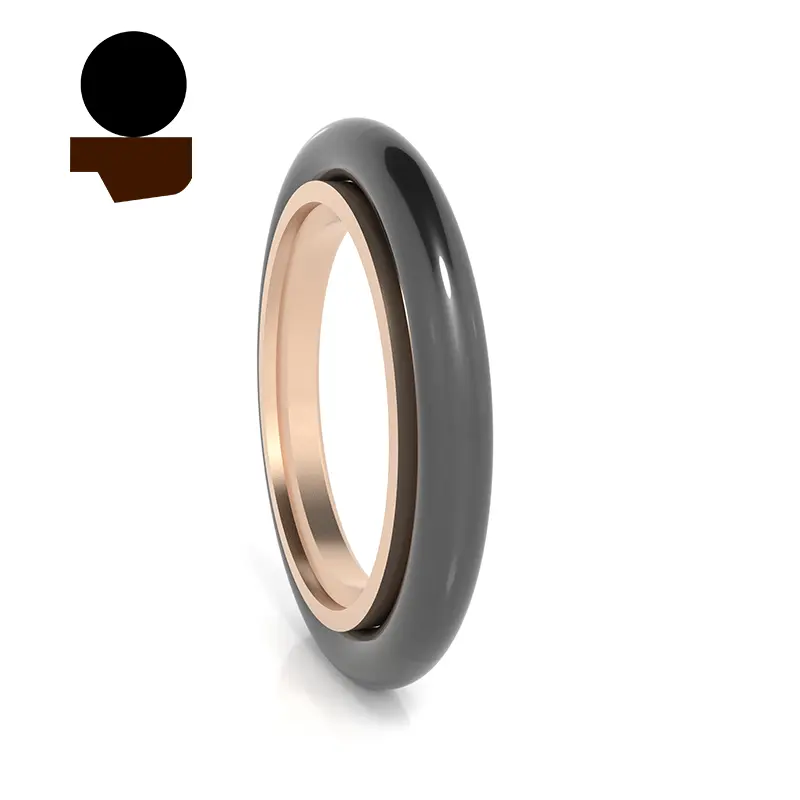

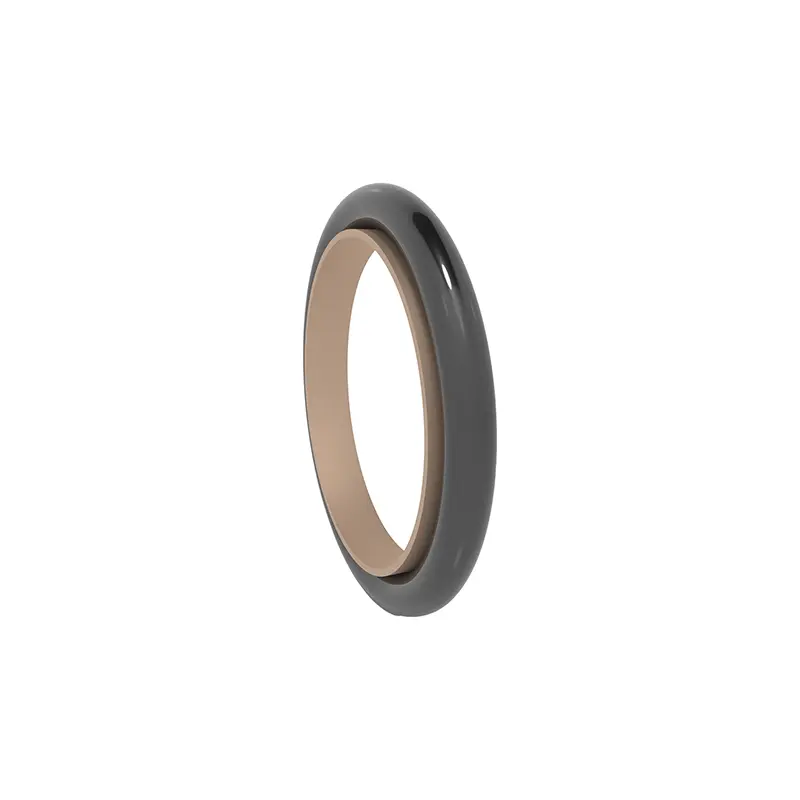

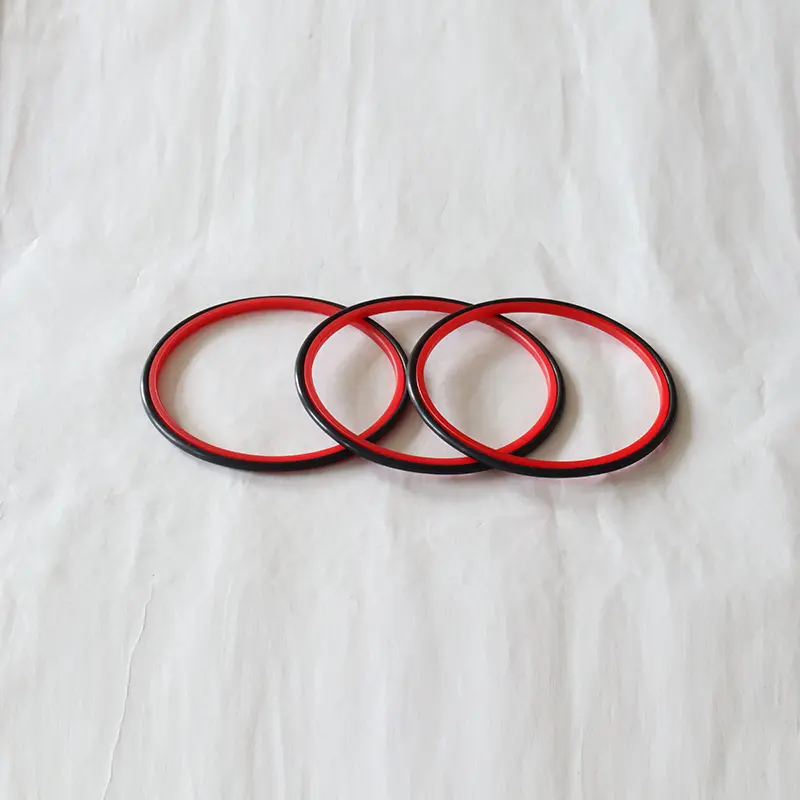

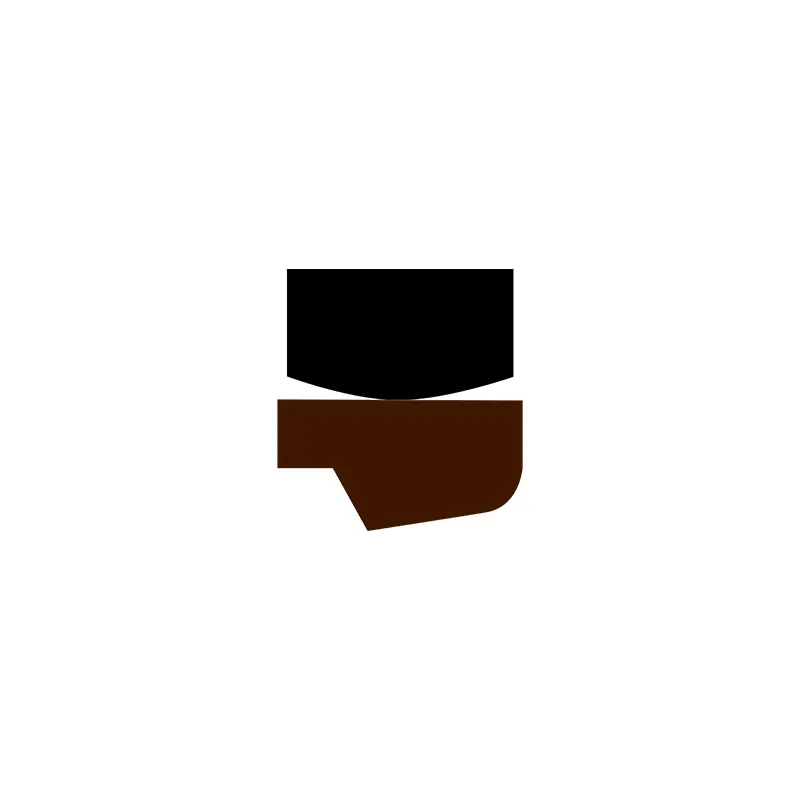

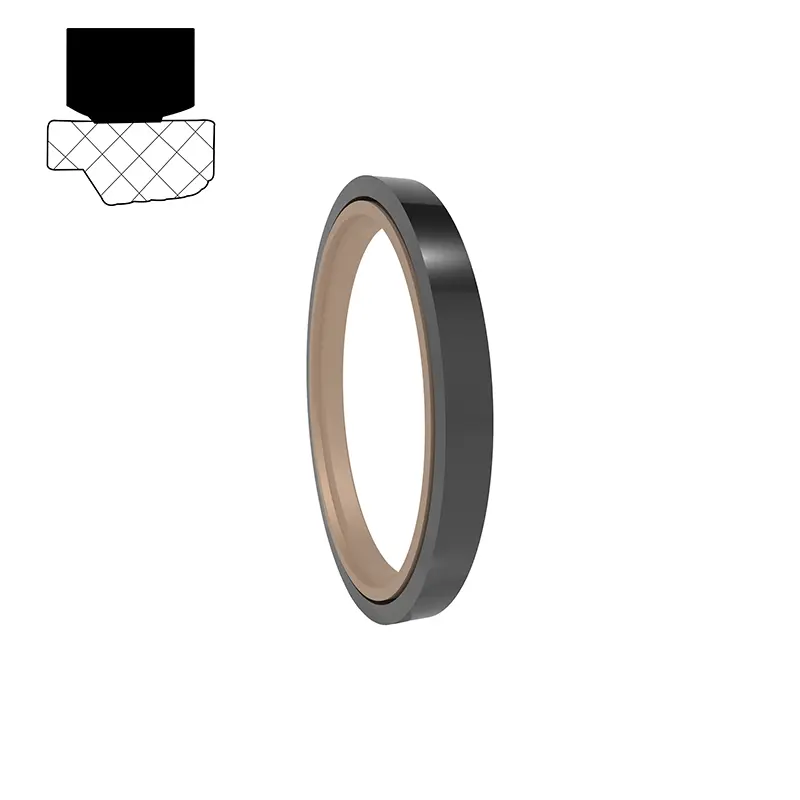

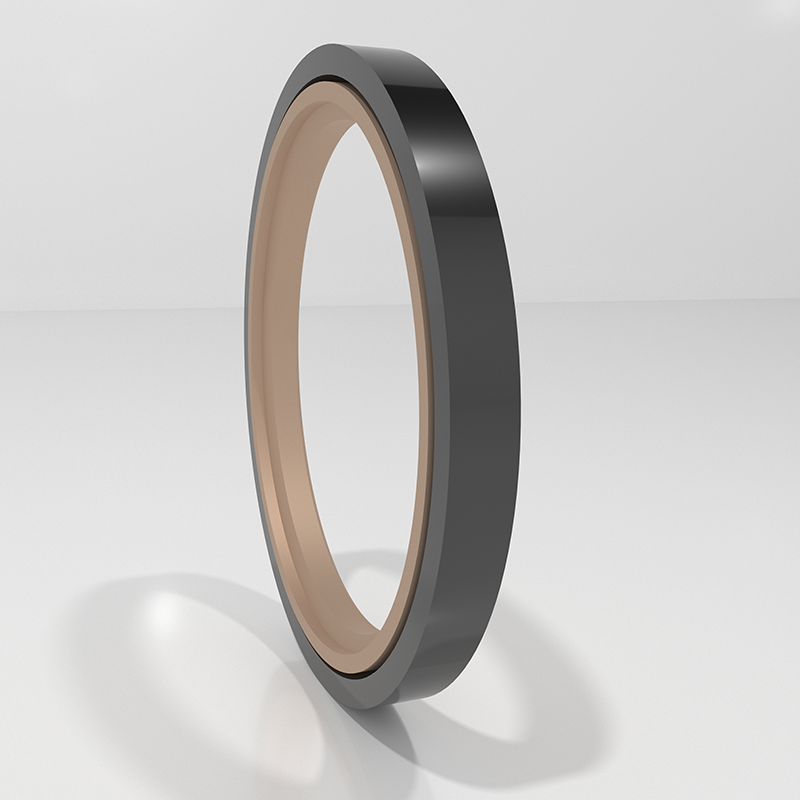

RC12 bao gồm một vòng niêm phong bước PTFE đầy và một vòng cao su hình chữ nhật, phù hợp cho việc niêm phong áp lực chuyển động bằng thủy lực. Vòng hình chữ nhật cung cấp lực xuyên tâm và bù cho sự hao mòn của vòng niêm phong. Nó thường được sử dụng cùng với một vòng dẫn hướng dẫn. Các rãnh phân tách (mở) nên được sử dụng cho đường kính thanh dưới 30 mm. Nó chủ yếu được sử dụng trong thiết bị thủy lực nặng.
Đặc trưng:
1. Ma sát thấp, điện trở khởi đầu nhỏ, chuyển động mịn, ma sát động và tĩnh bằng nhau, không leo;
2. Tính ổn định áp suất rất cao trong điều kiện áp lực và khắc nghiệt;
3. Cuộc sống cao, có thể được sử dụng cho các con dấu bôi trơn không dầu;
4. Có thể được sử dụng để niêm phong môi trường có độ nhớt thấp như nước;

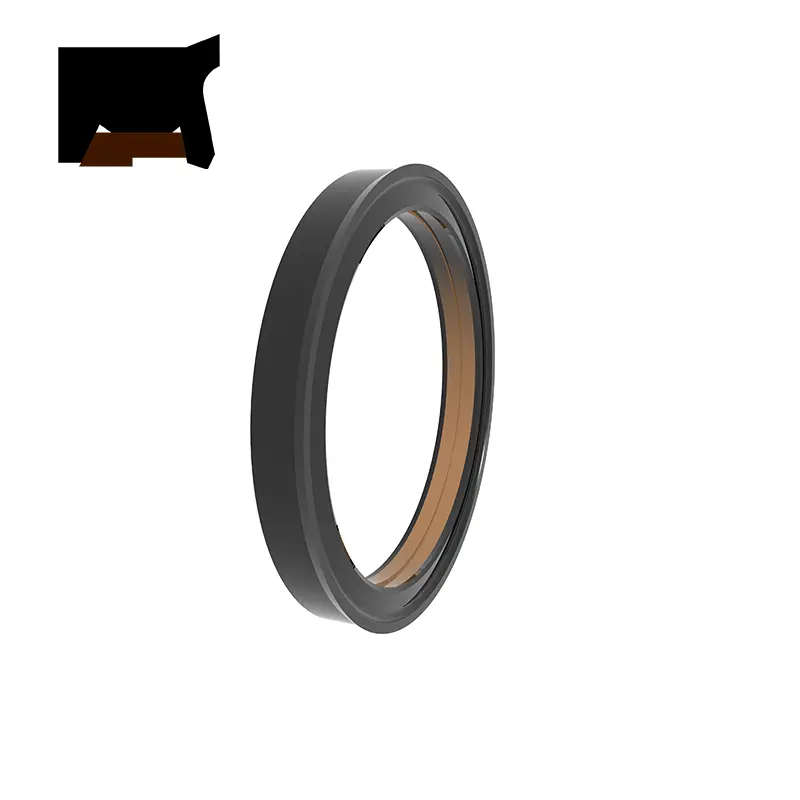

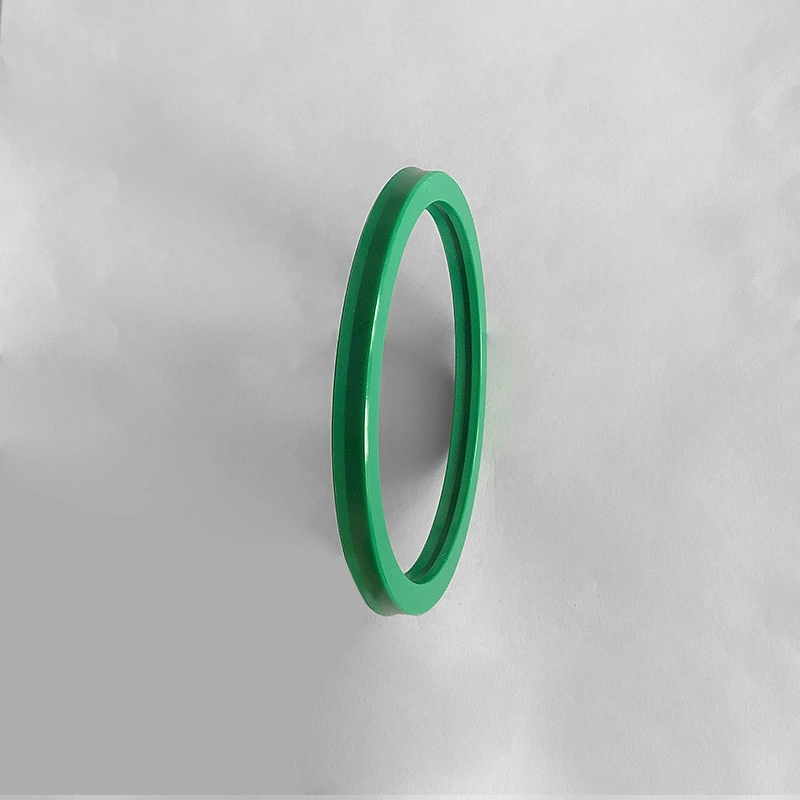

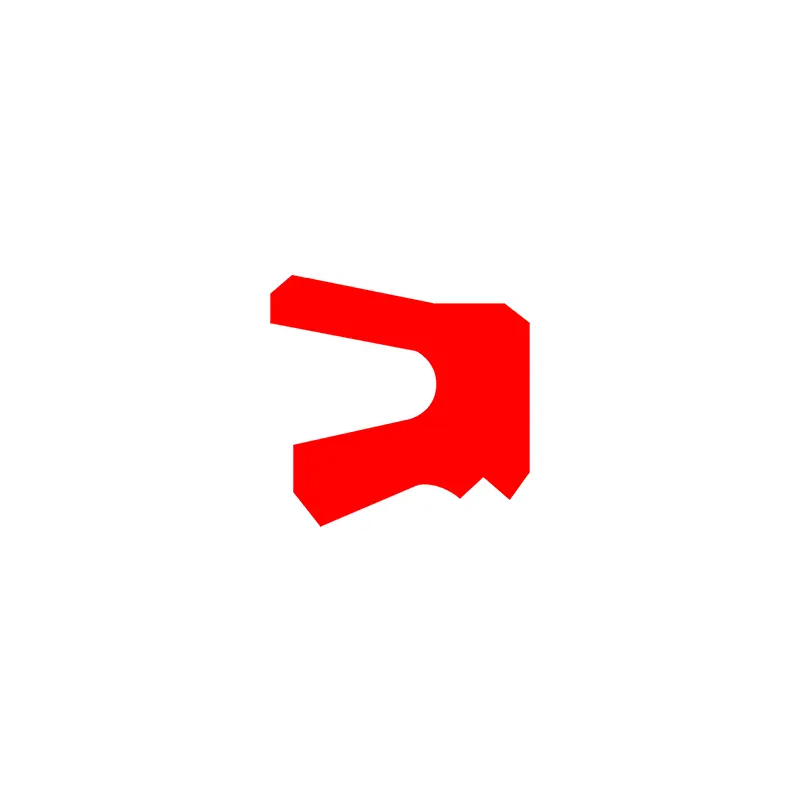

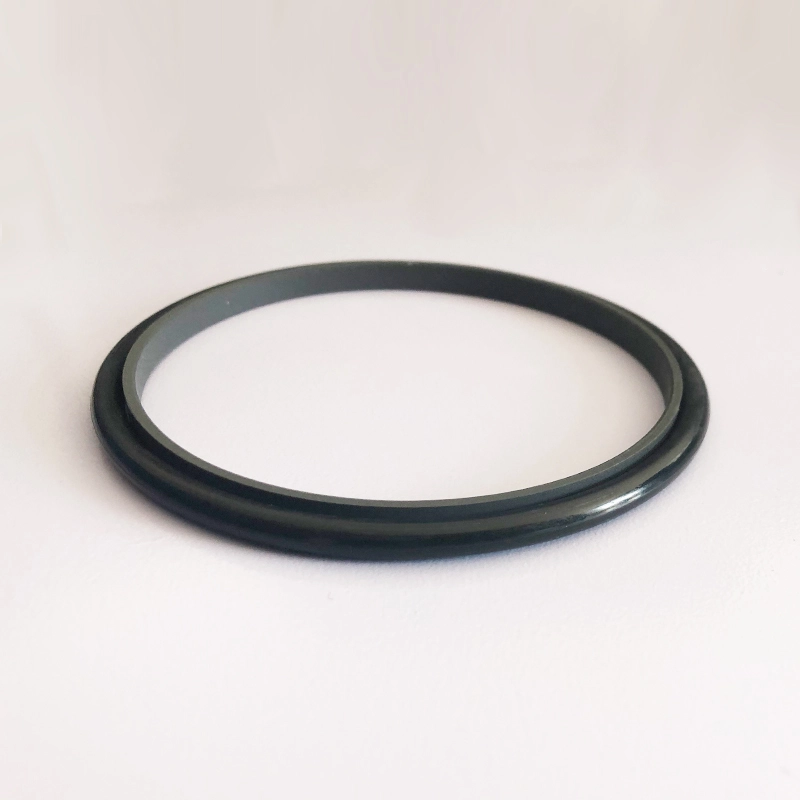

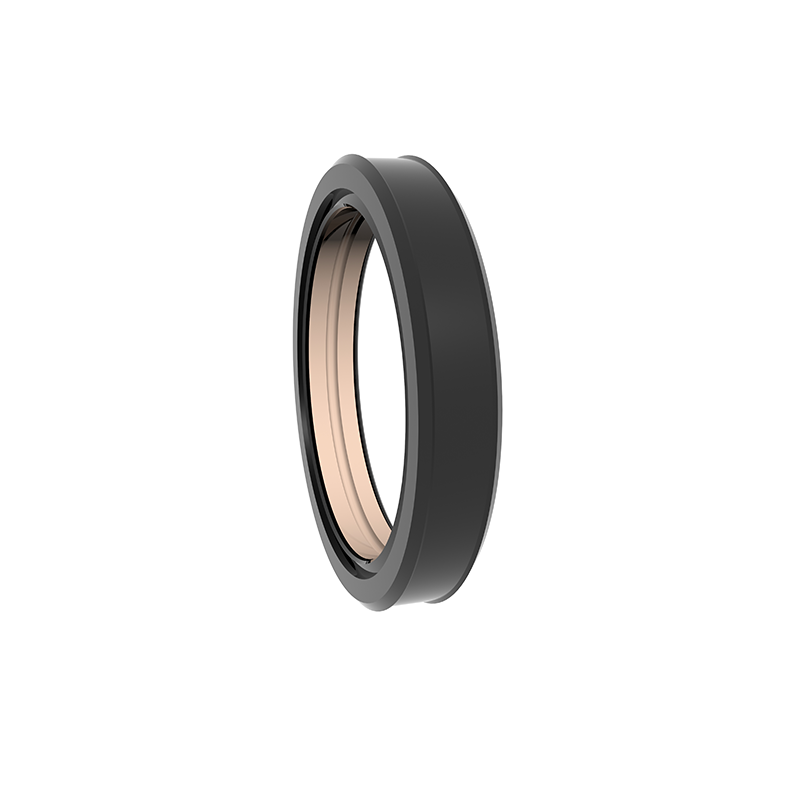

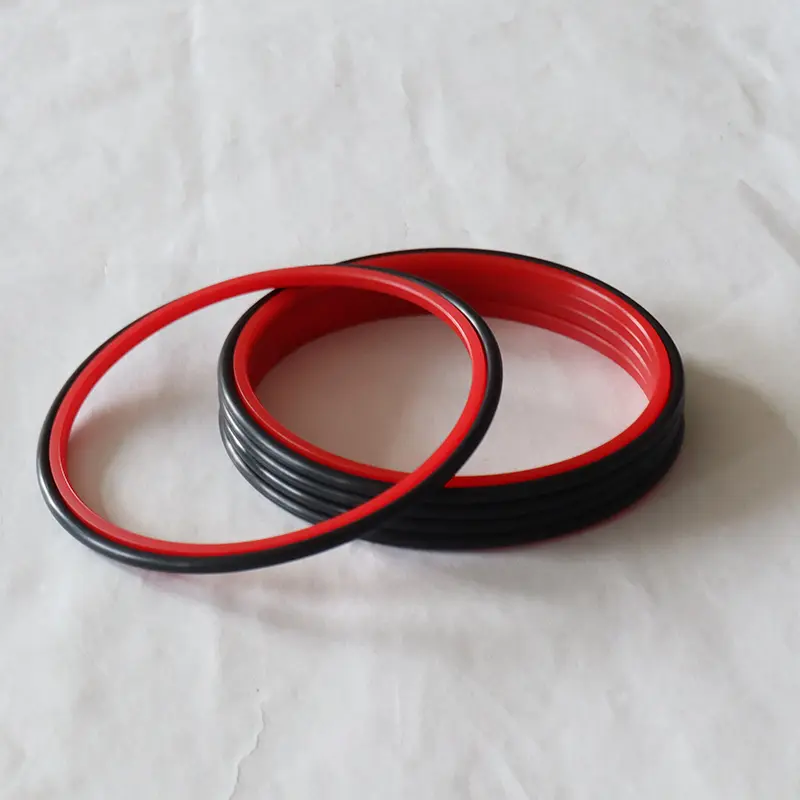

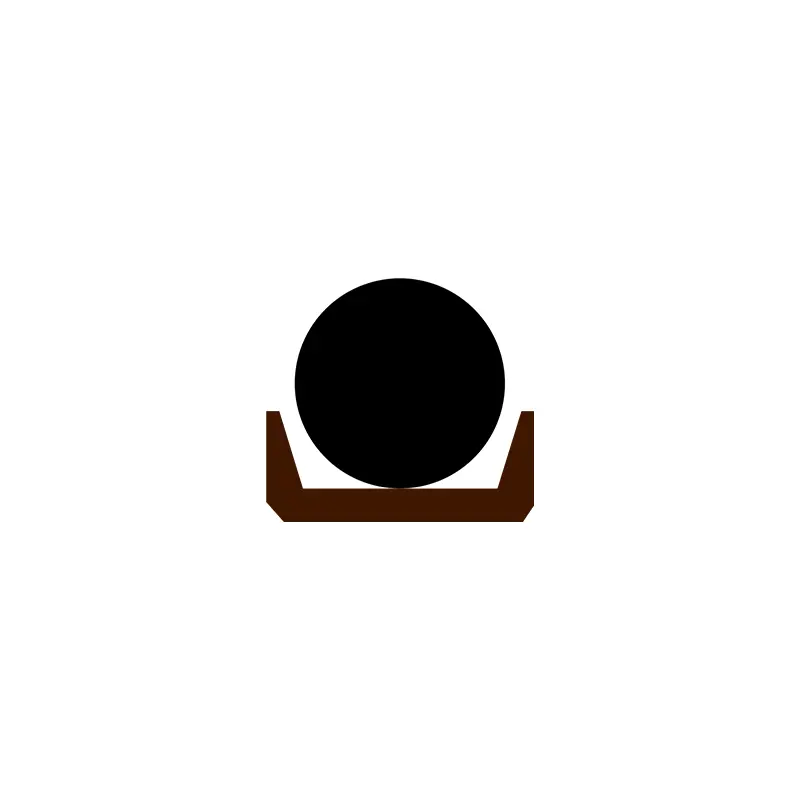

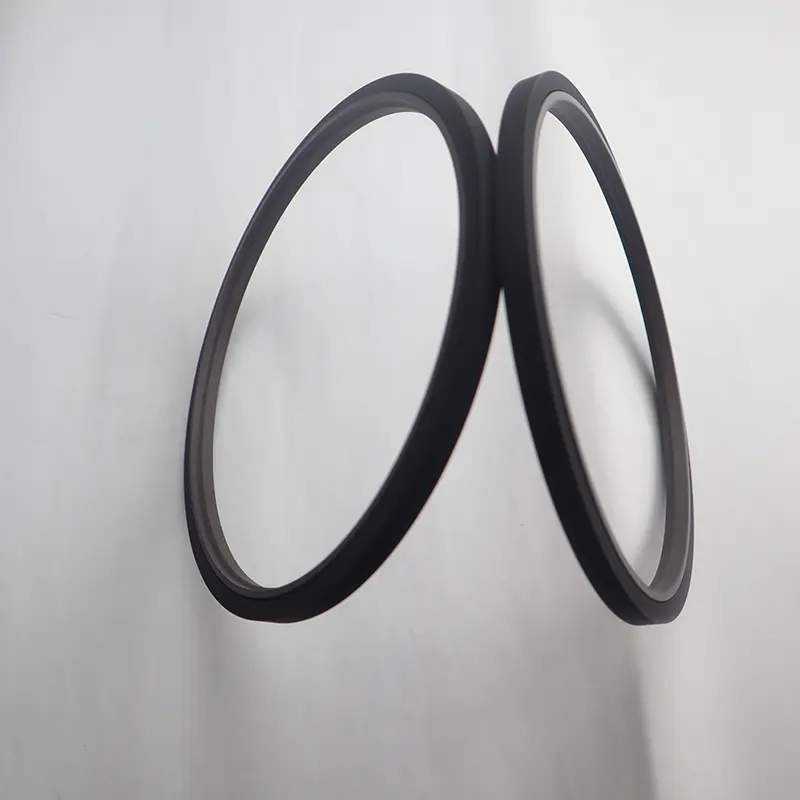

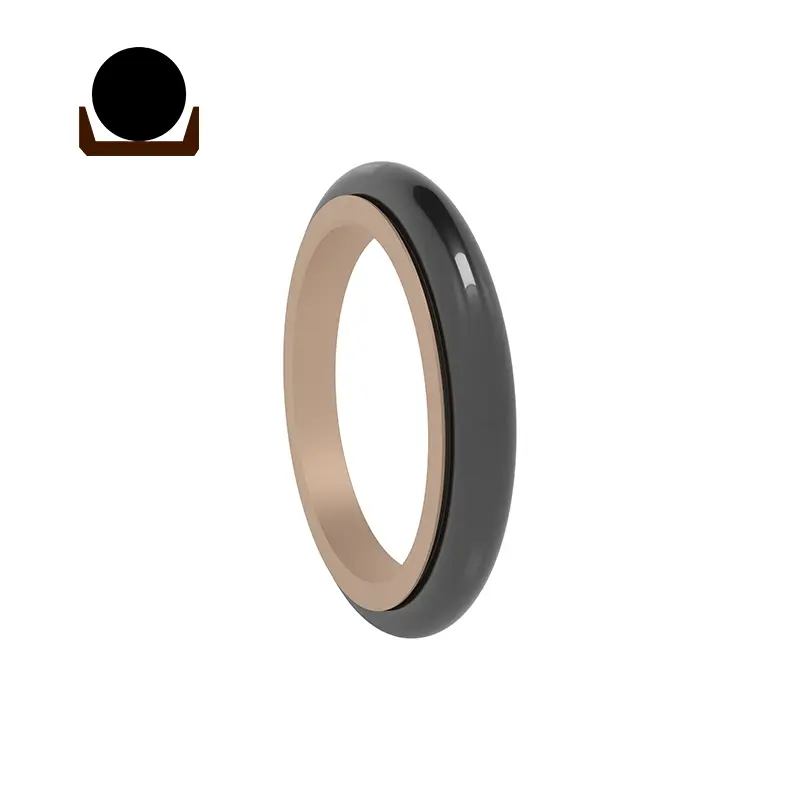

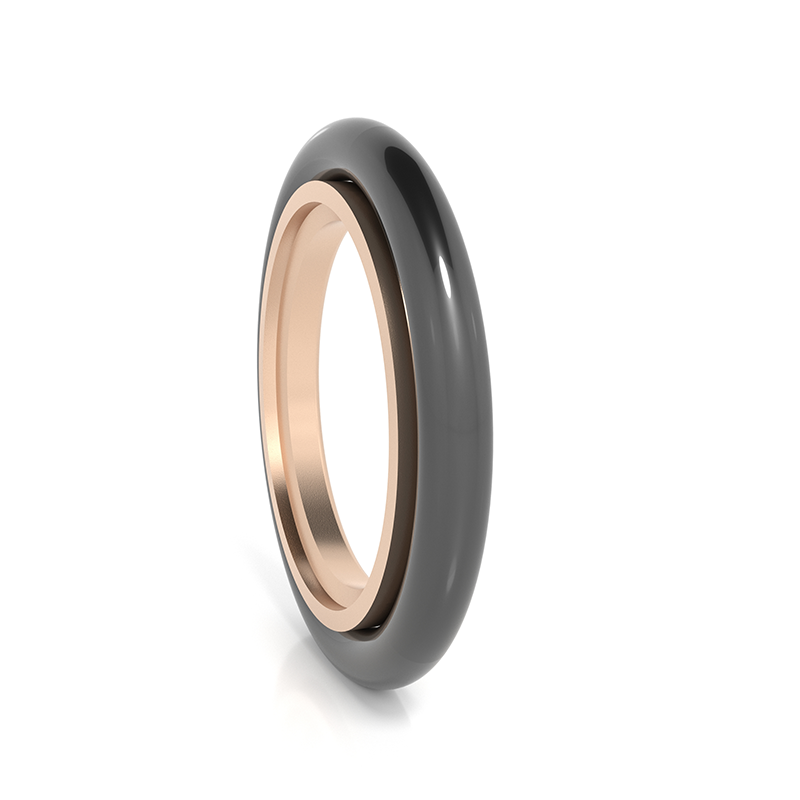

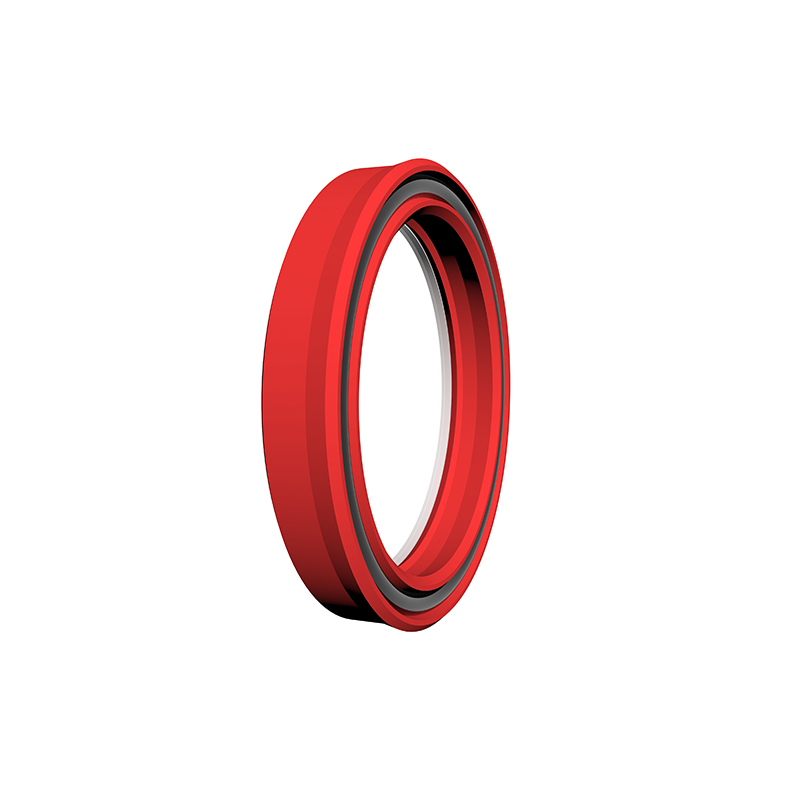

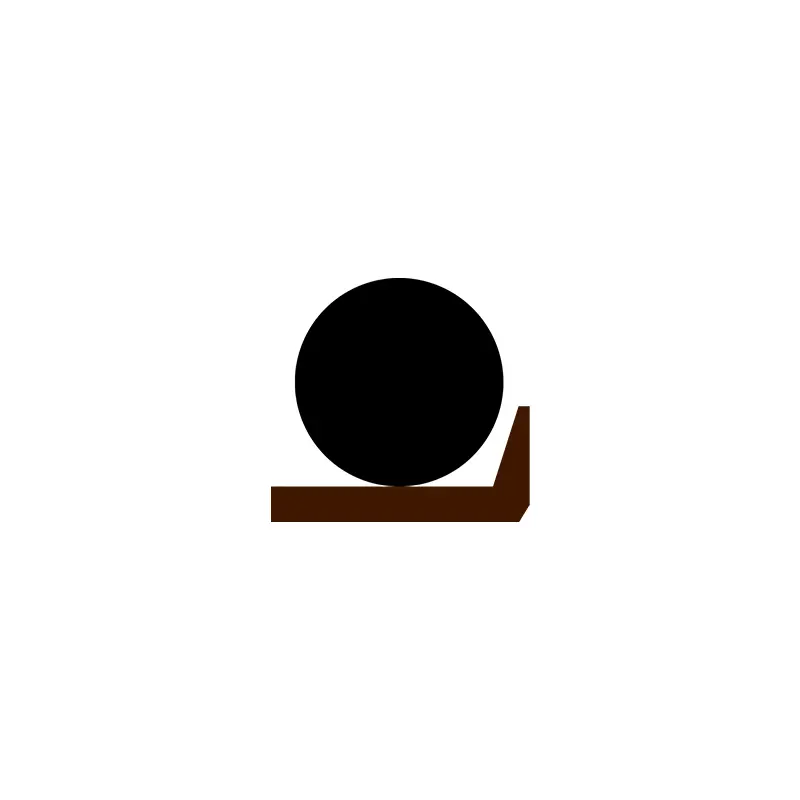

SPNC/RC13 bao gồm một vòng niêm phong hình nắp PTFE và vòng cao su hình chữ O, phù hợp cho việc niêm phong áp suất hai chiều chuyển động bằng thủy lực và khí nén. Vòng hình chữ O cung cấp lực xuyên tâm và bù cho sự hao mòn của vòng niêm phong. Vòng niêm phong áp dụng thiết kế môi mỏng, có khả năng bù theo dõi tốt, vì vậy hiệu suất niêm phong là tốt và có thể được cài đặt trong rãnh vòng GB12350. Các rãnh phân tách (mở) nên được sử dụng cho đường kính thanh dưới 30 mm. Đặc trưng:
1. Nó có thể được sử dụng cho cả thủy lực và khí nén, và có thể được sử dụng để niêm phong áp lực hai chiều;
2. Ma sát thấp, điện trở khởi đầu nhỏ, chuyển động trơn tru, ma sát động và tĩnh bằng nhau, và không leo;
3. Cuộc sống lâu dài, có thể được sử dụng cho các con dấu bôi trơn không dầu;
4. Không gian cấu trúc nhỏ, lắp đặt và bảo trì dễ dàng;

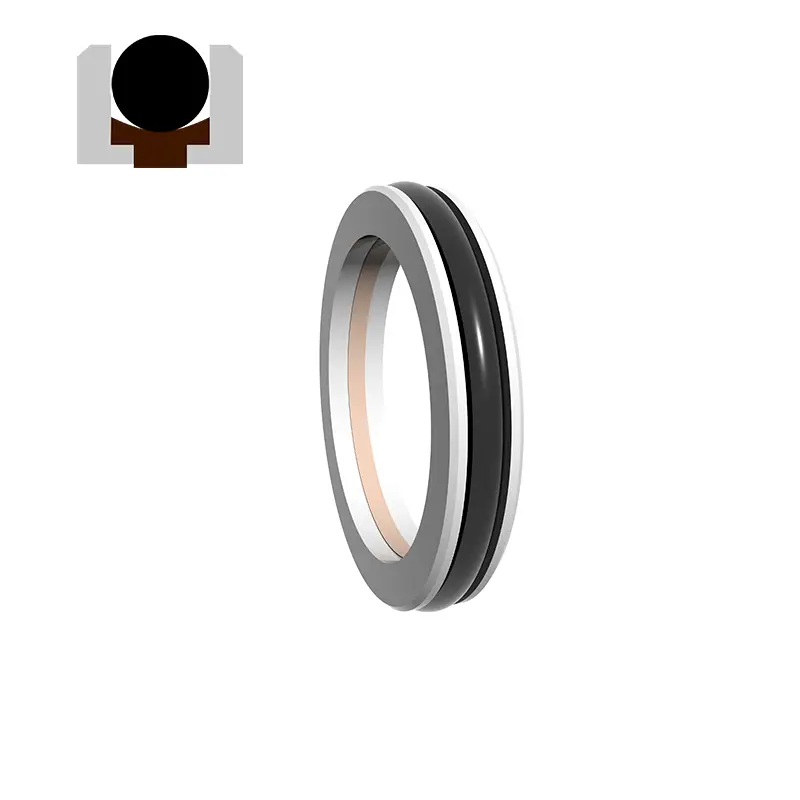

RC14 bao gồm một vòng niêm phong hình tam giác PTFE và vòng cao su hình chữ O, phù hợp cho việc niêm phong áp suất chuyển động bằng thủy lực và khí nén. Vòng chữ O cung cấp lực xuyên tâm và bù cho sự hao mòn của vòng niêm phong. Vì vòng niêm phong áp dụng thiết kế môi mỏng, khả năng bồi thường tiếp theo là tốt hơn, vì vậy hiệu suất niêm phong là tốt. Groove phân tách (mở) nên được sử dụng cho đường kính thanh dưới 30 mm. Đặc trưng:
1. Nó có thể được sử dụng cho cả thủy lực và khí nén;
2 Ma sát thấp, điện trở khởi đầu nhỏ, chuyển động mịn, ma sát động và tĩnh bằng nhau, không leo;
3. Cuộc sống lâu dài, có thể được sử dụng cho các con dấu bôi trơn không dầu;
4. Không gian cấu trúc nhỏ, lắp đặt và bảo trì dễ dàng;

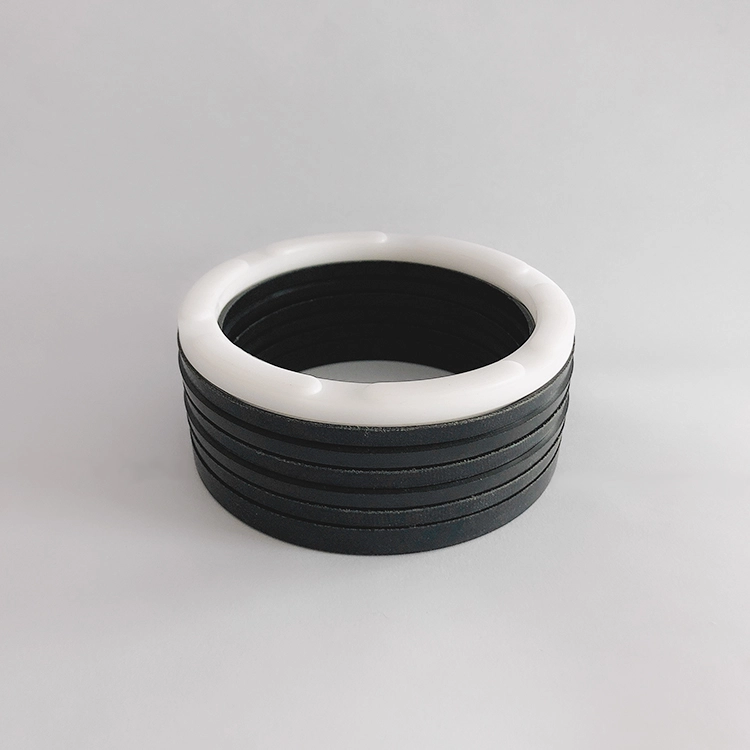

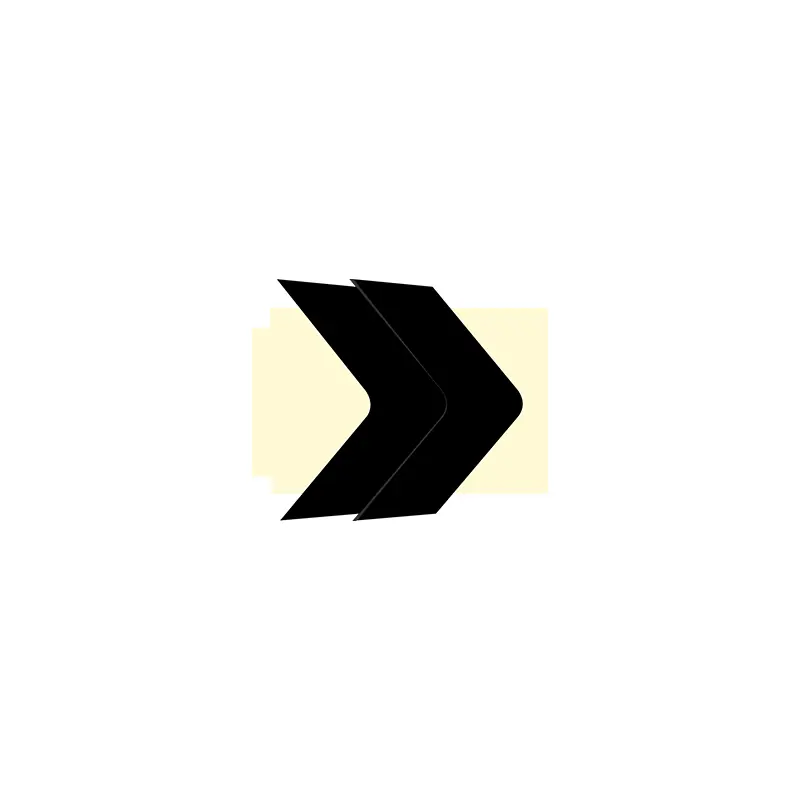

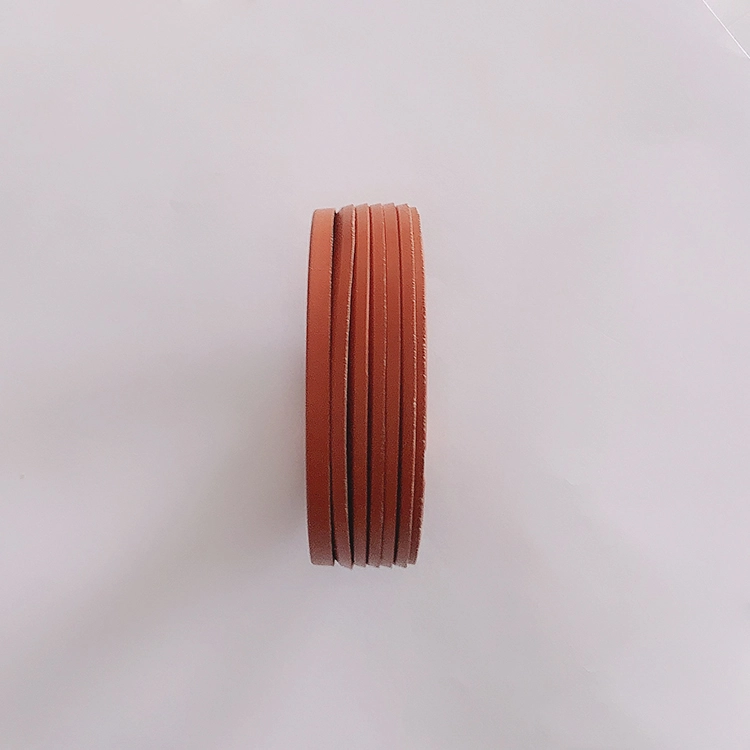

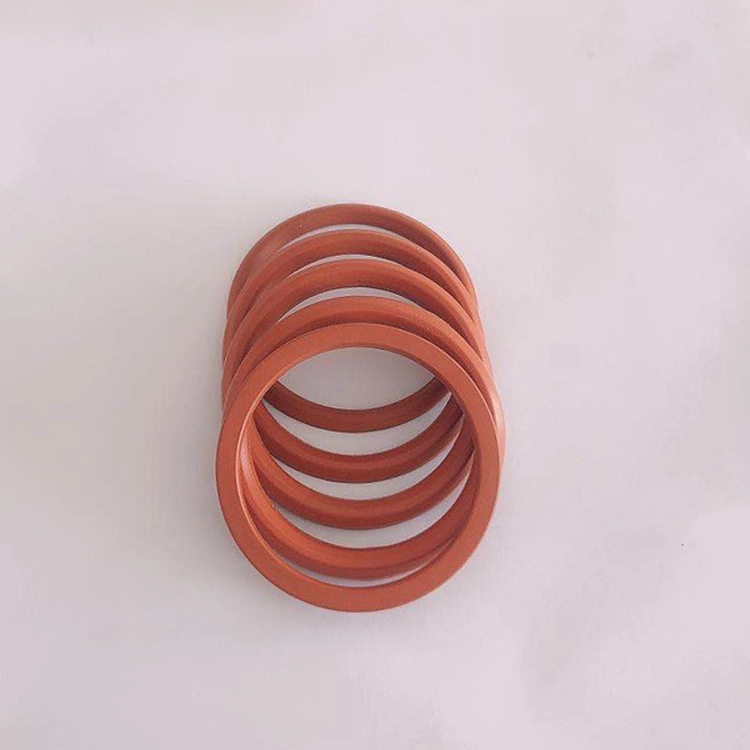

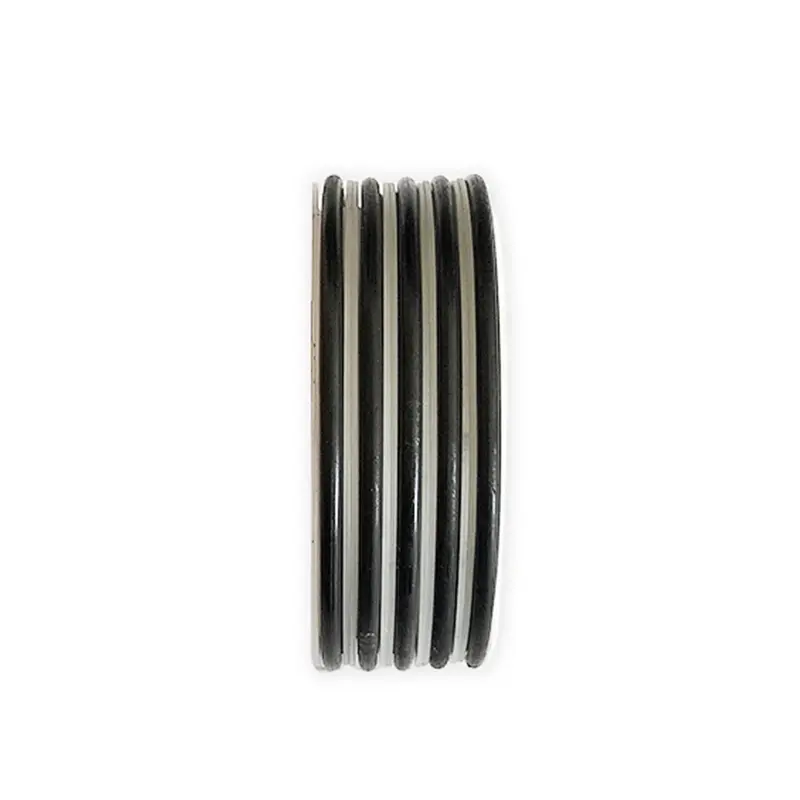

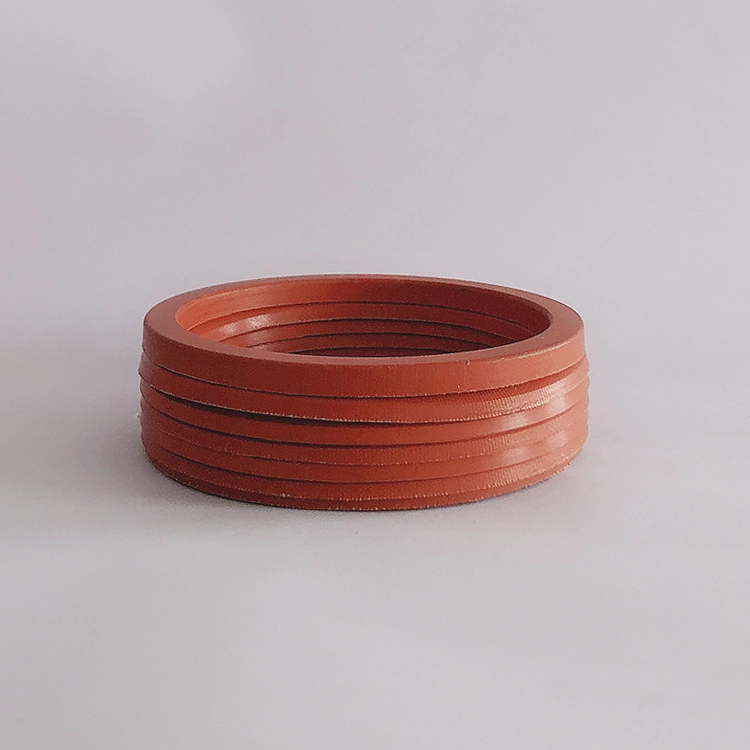

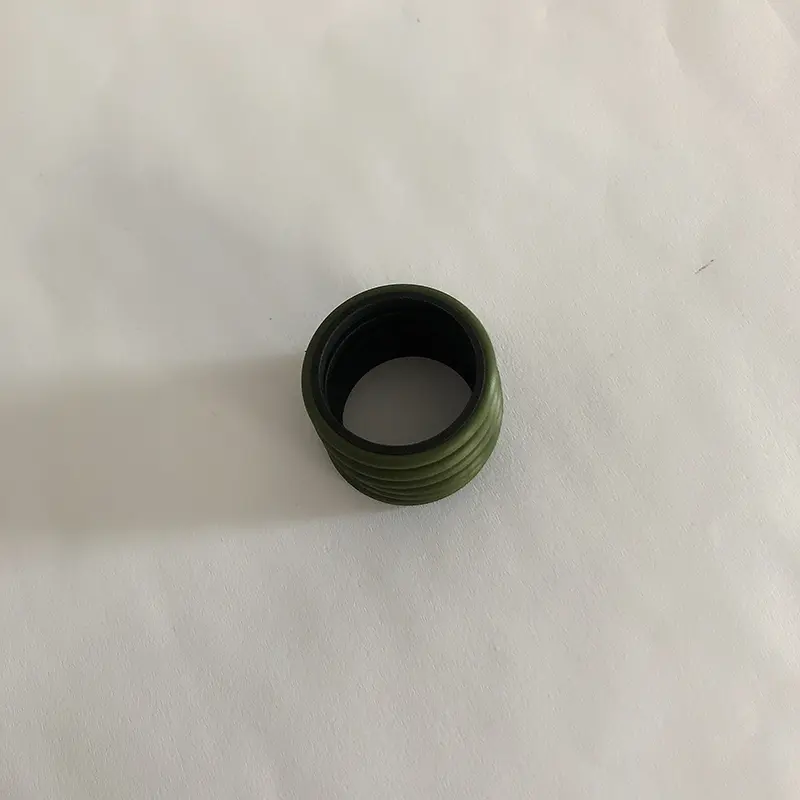

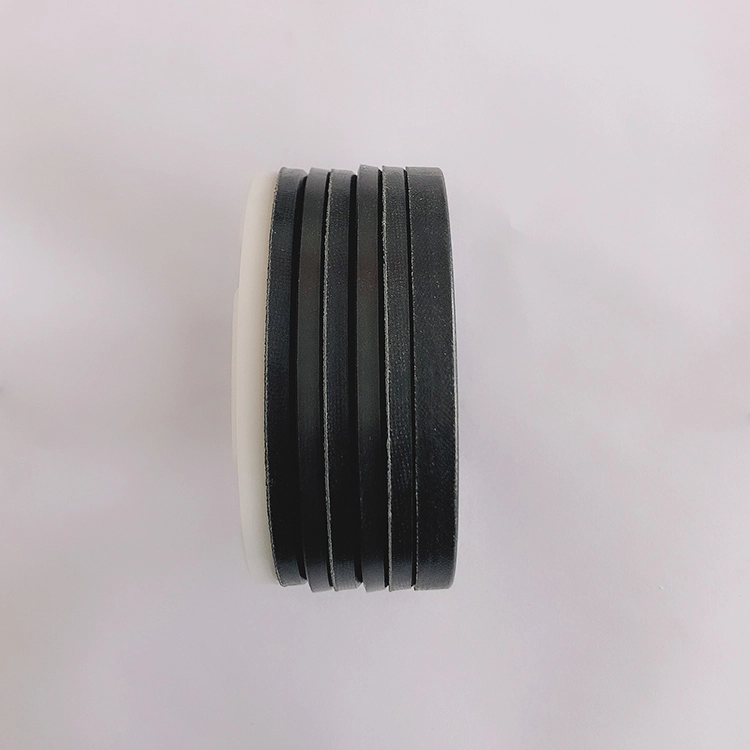

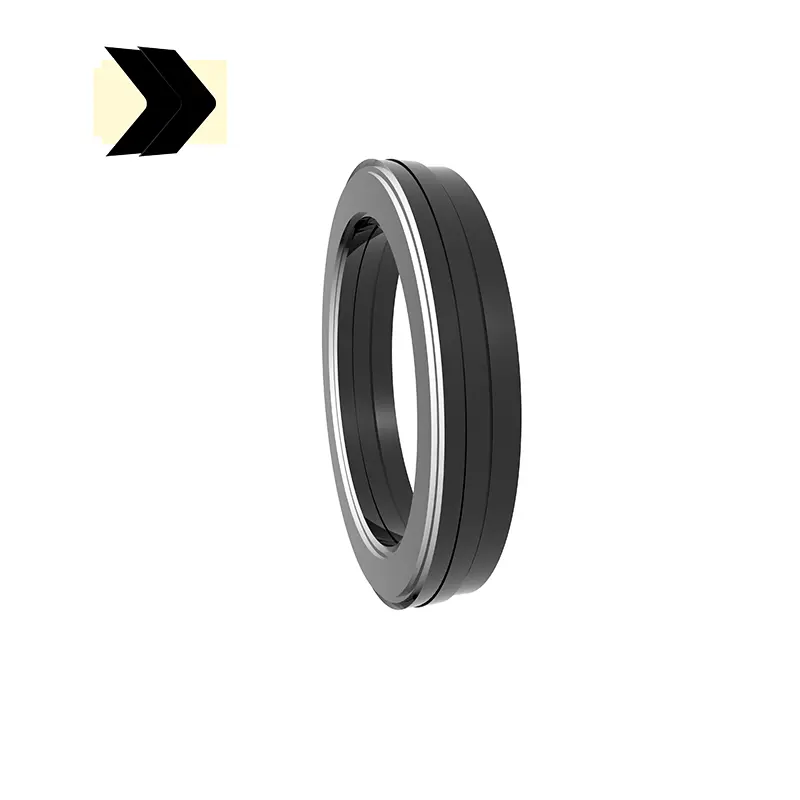

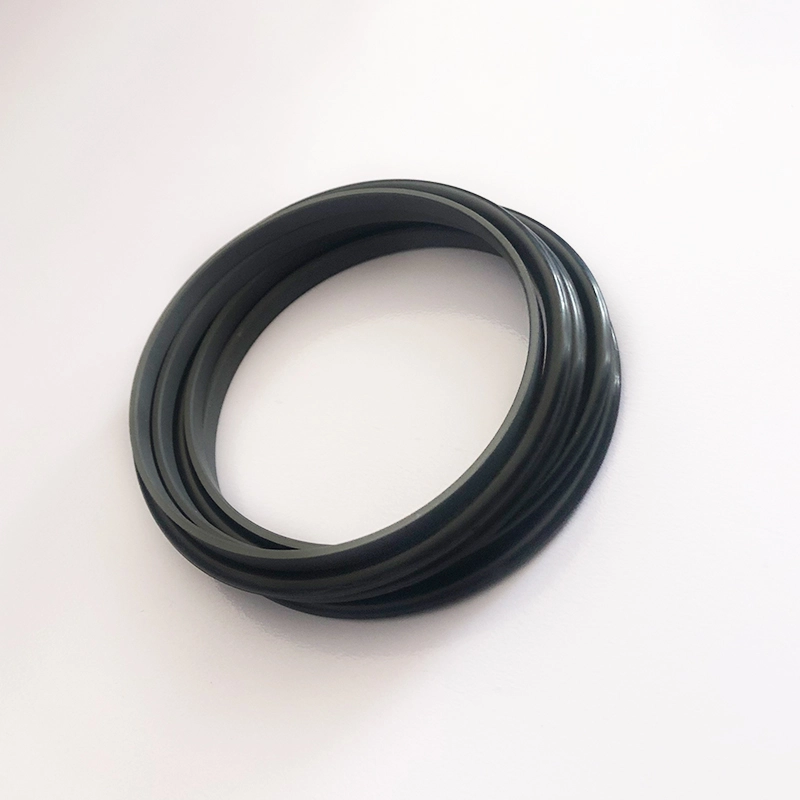

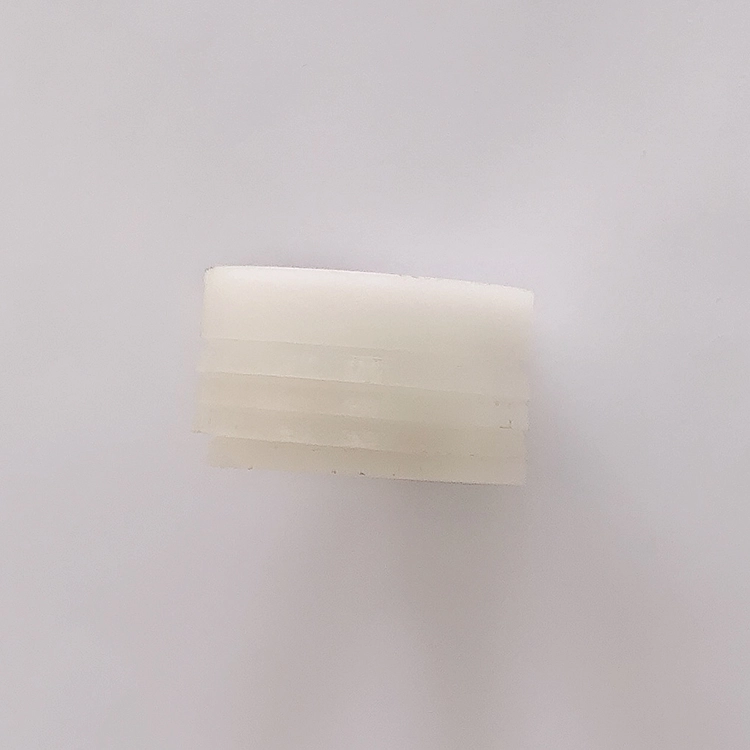

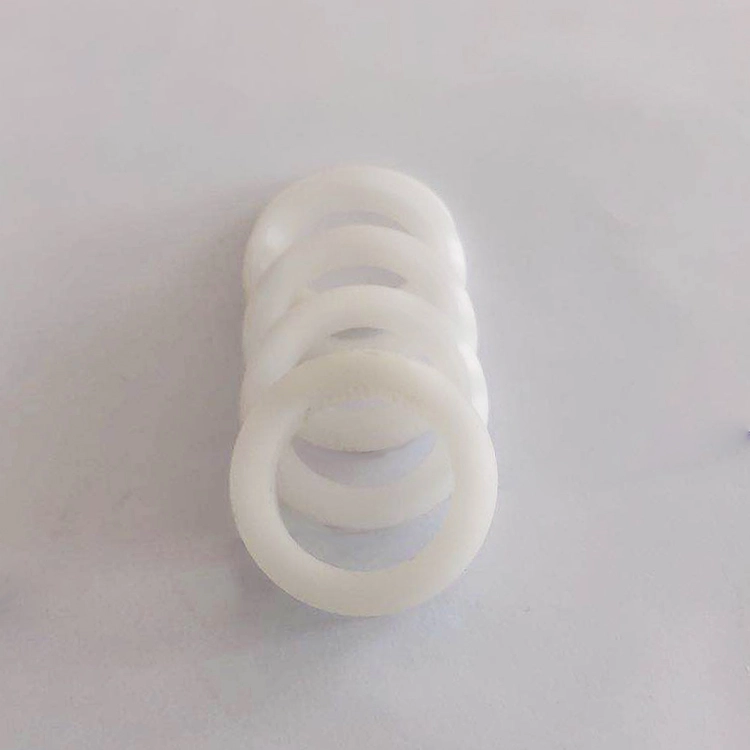

RC15 bao gồm một bộ (hơn 3) vòng niêm phong hình chữ V, vòng áp suất và vòng hỗ trợ, và phù hợp cho việc niêm phong áp suất chuyển động bằng thủy lực. Mỡ tương thích với vật liệu niêm phong phải được áp dụng trong quá trình cài đặt. Nó không thể được cài đặt trong một rãnh tích phân (đóng). Đặc trưng:
1. Một loạt các vật liệu có sẵn, có thể được điều chỉnh tối ưu để phù hợp với các mục đích khác nhau;
2. Nó có thể được sử dụng trong điều kiện làm việc khắc nghiệt và phù hợp cho hầu hết các điều kiện truyền thông và khắc nghiệt;
3. Nó có tuổi thọ dài và có thể được sử dụng cho các con dấu bôi trơn không dầu (lựa chọn vật liệu hợp lý);
4. Việc niêm phong và ma sát có thể được điều chỉnh bằng cách điều chỉnh miếng đệm, và kích thước trục có thể được điều chỉnh bằng cách thêm hoặc tháo vòng niêm phong hình chữ V;
5. Nó có thể hoạt động hiệu quả ngay cả khi chất lượng bề mặt niêm phong kém.

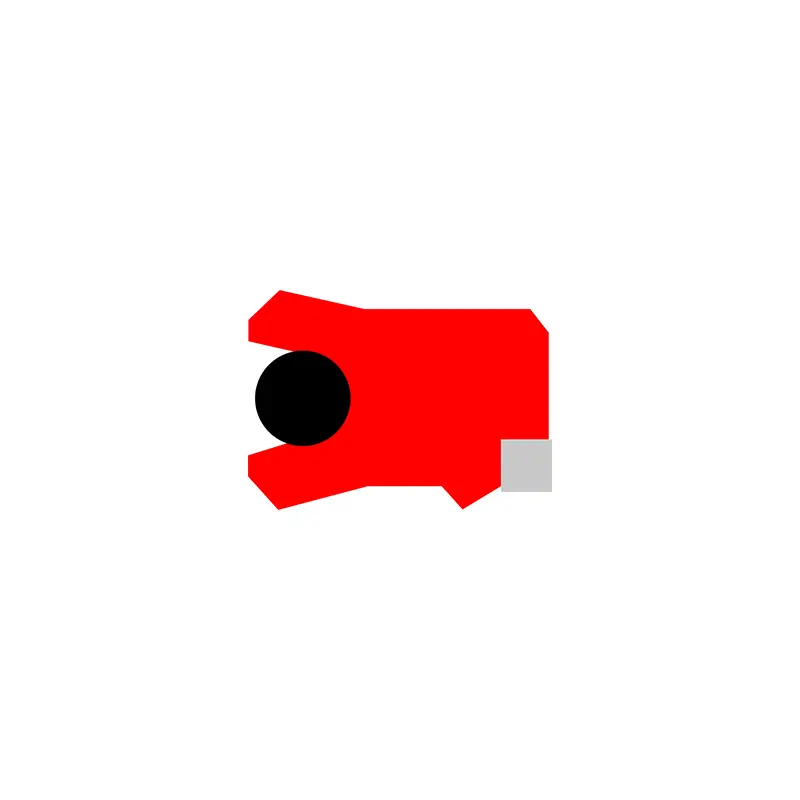

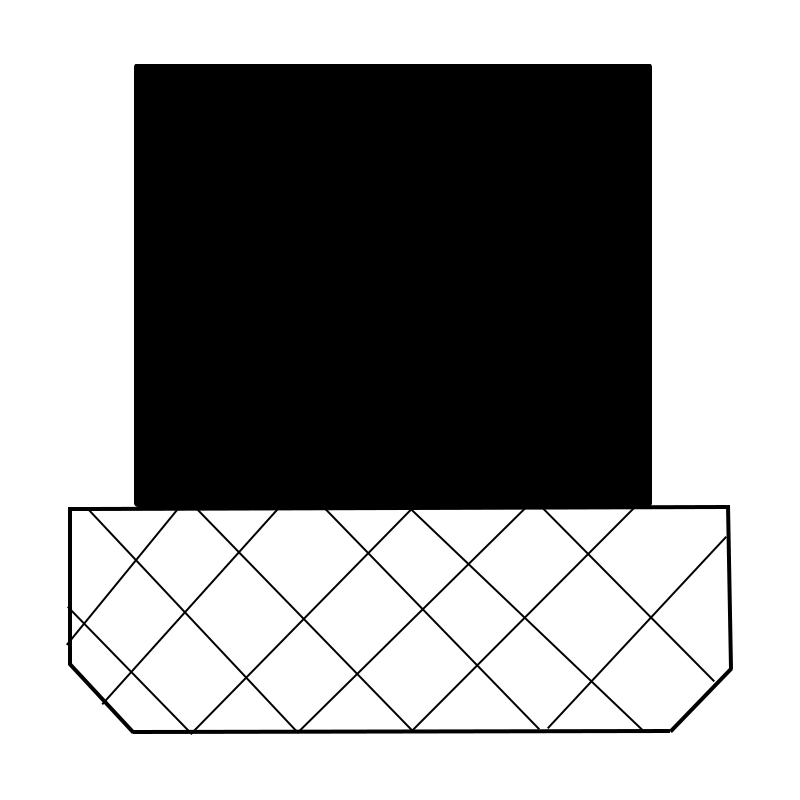

SPN bao gồm một vòng niêm phong hình chữ nhật PTFE đầy và vòng cao su hình chữ nhật, phù hợp cho việc niêm phong áp lực hai chiều chuyển động bằng thủy lực và khí nén. Vòng hình chữ nhật cung cấp lực xuyên tâm và bù cho sự hao mòn của vòng niêm phong. Các rãnh phân tách (mở) nên được sử dụng cho đường kính thanh dưới 30 mm.
Đặc trưng:
1. Ma sát thấp, điện trở khởi đầu nhỏ, chuyển động mịn, ma sát động và tĩnh bằng nhau, không leo;
2. Các con dấu sử dụng kép thủy lực và khí nén, có thể được sử dụng để niêm phong áp lực hai chiều;
3. Cuộc sống cao, có thể được sử dụng cho các con dấu bôi trơn không dầu;
4. Không gian cấu trúc nhỏ, lắp đặt và bảo trì dễ dàng;

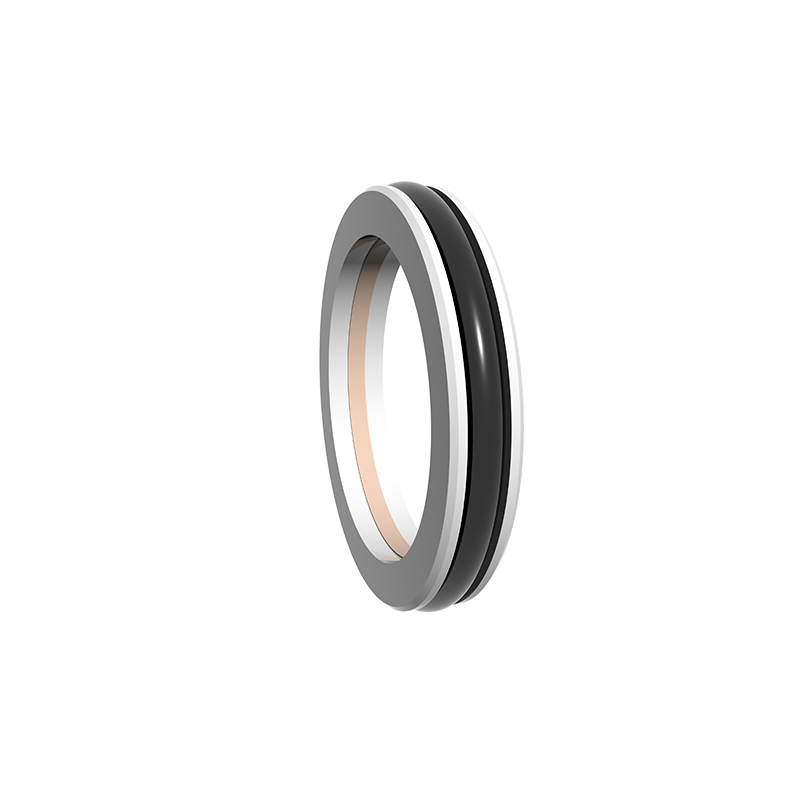

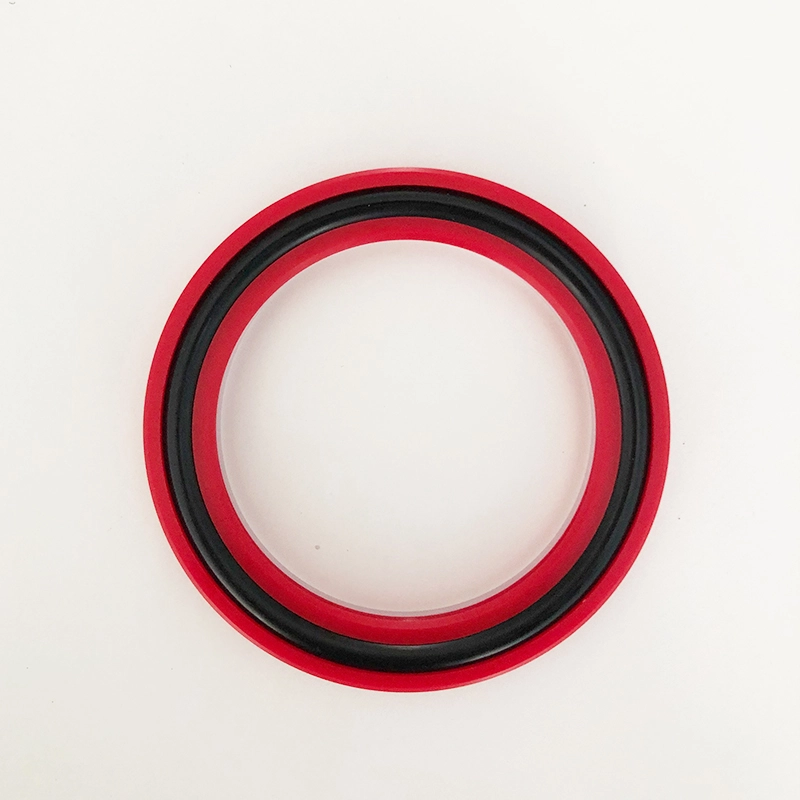

RC17 phù hợp cho việc niêm phong áp lực hai chiều bằng thủy lực và khí nén. Vòng chữ O cung cấp lực xuyên tâm và bù cho sự hao mòn của vòng niêm phong. Các rãnh phân tách (mở) nên được sử dụng cho đường kính thanh dưới 30 mm. Đặc trưng:
1. Ma sát thấp, điện trở khởi đầu nhỏ, chuyển động mịn, ma sát động và tĩnh bằng nhau, không leo;
2. Các con dấu sử dụng kép thủy lực và khí nén, có thể được sử dụng để niêm phong áp lực hai chiều;
3. Cuộc sống lâu dài, có thể được sử dụng cho các con dấu bôi trơn không dầu;
4. Không gian cấu trúc nhỏ, cài đặt và bảo trì dễ dàng:

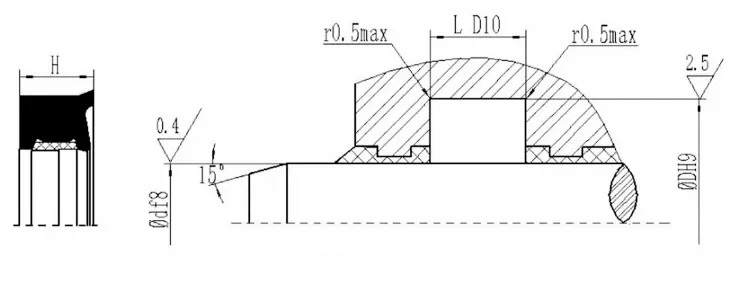

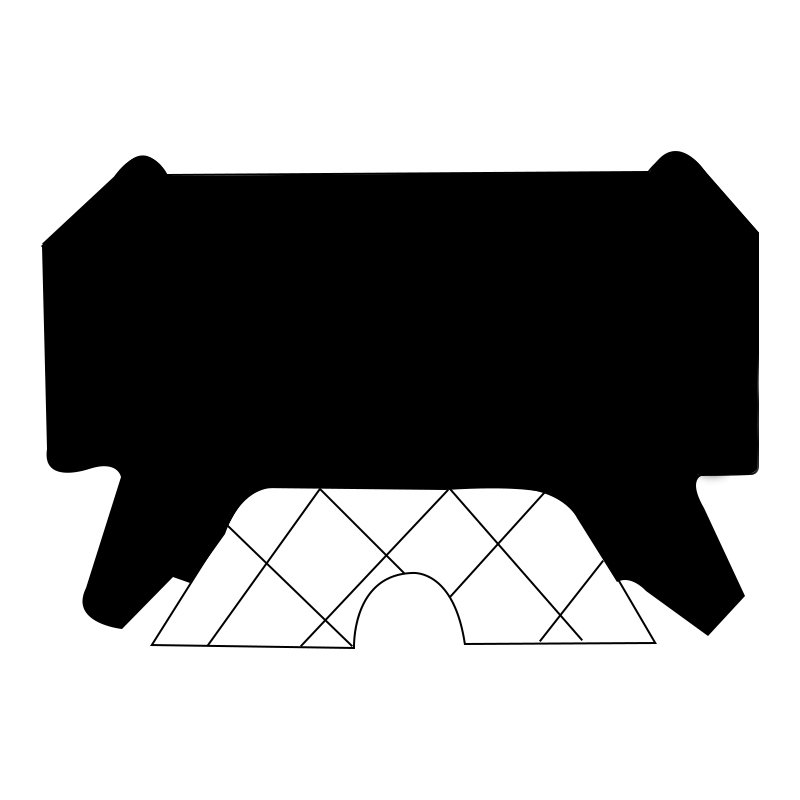

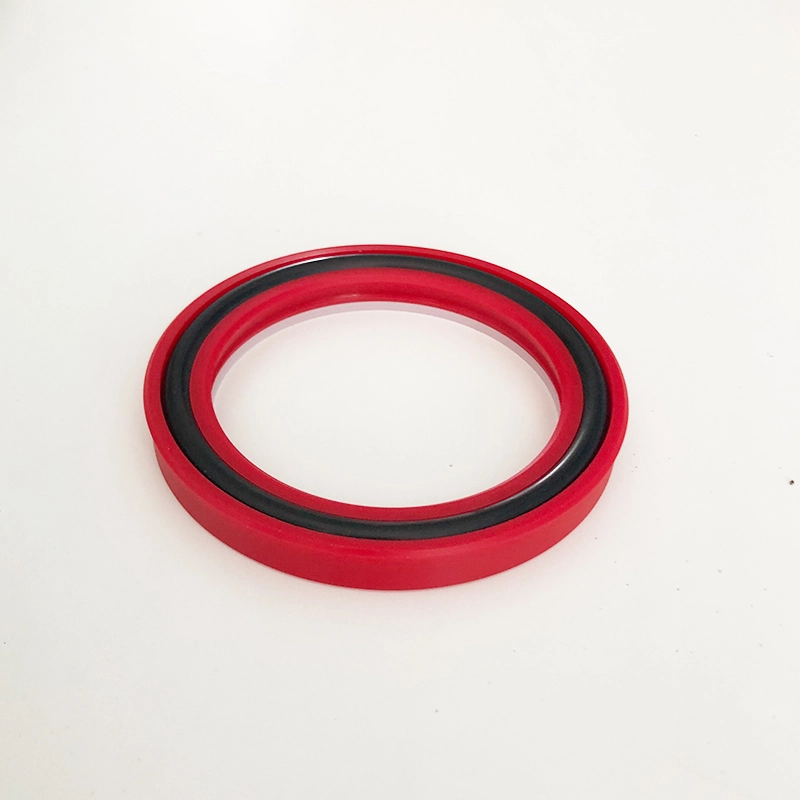

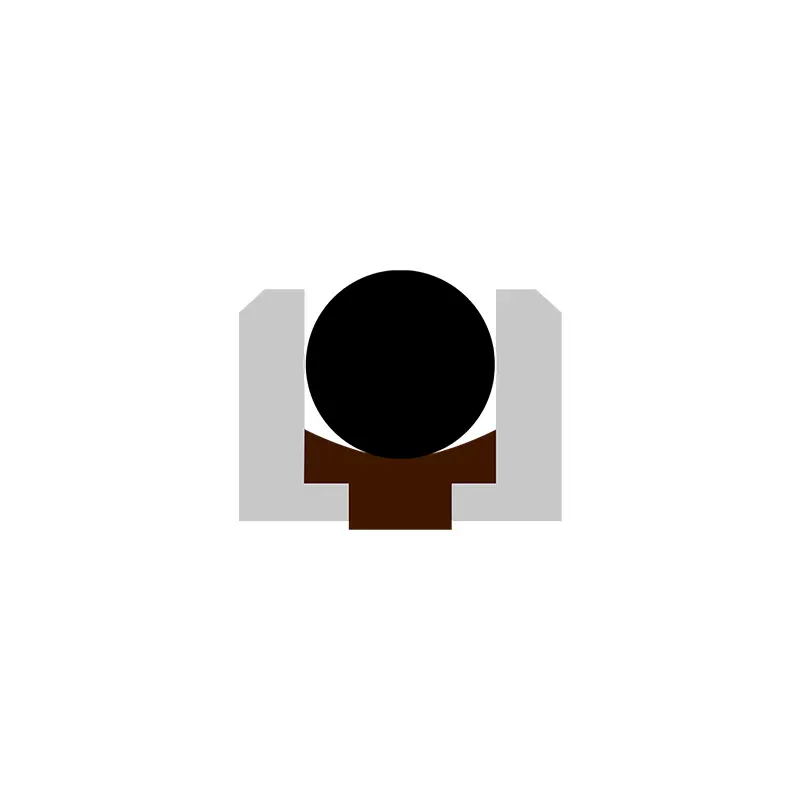

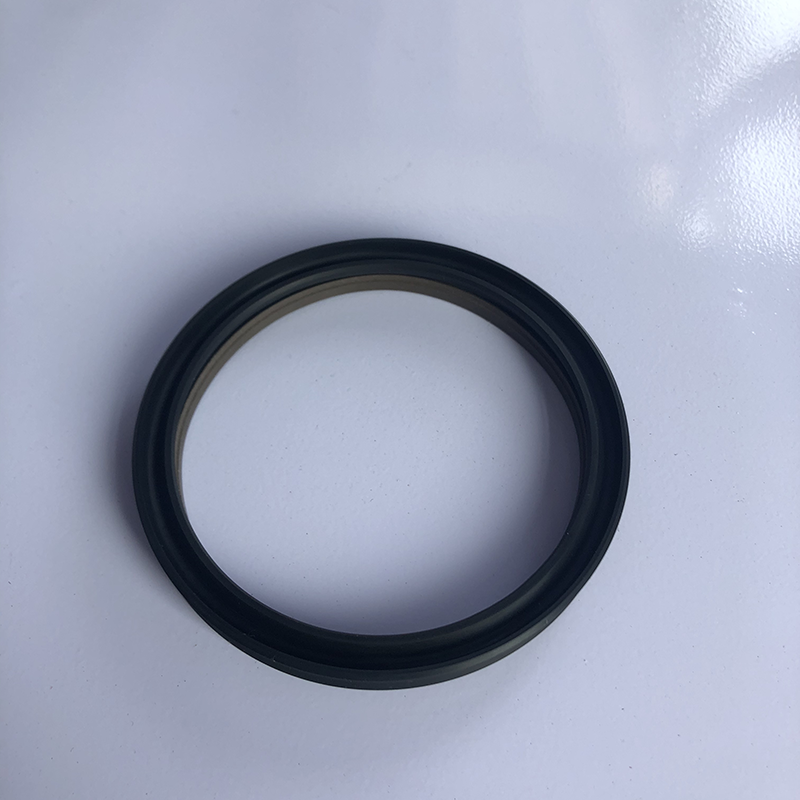

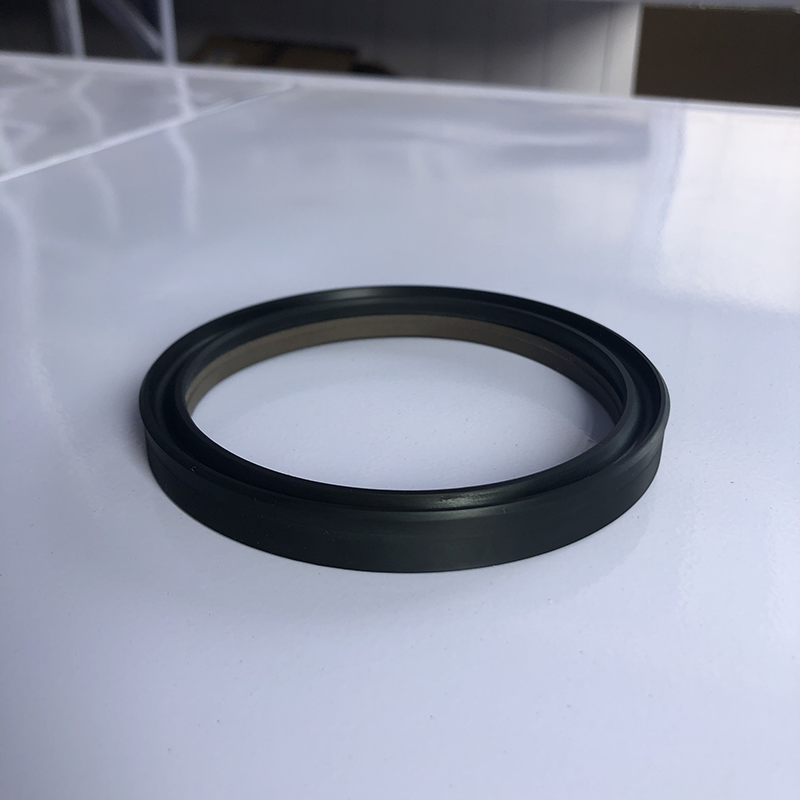

GTDI bao gồm một chất đàn hồi cao su có hình dạng đặc biệt (hoặc polyurethane) và vòng niêm phong PTFE đã được sửa đổi, và có các đặc tính của niêm phong tốt, tuổi thọ dài, ma sát thấp, vv bao gồm một vòng niêm phong chứa đầy PTFE, hai vòng hỗ trợ nhựa hình chữ L và vòng o lực đàn hồi, và có các đặc điểm của niêm phong tốt, tuổi thọ dài, ma sát thấp, không leo, v.v.

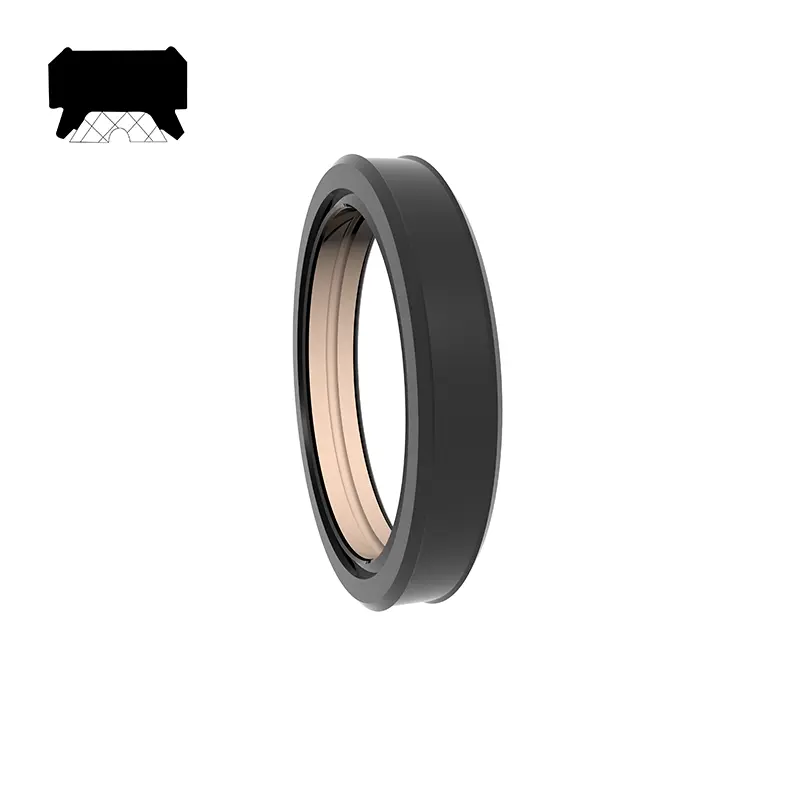

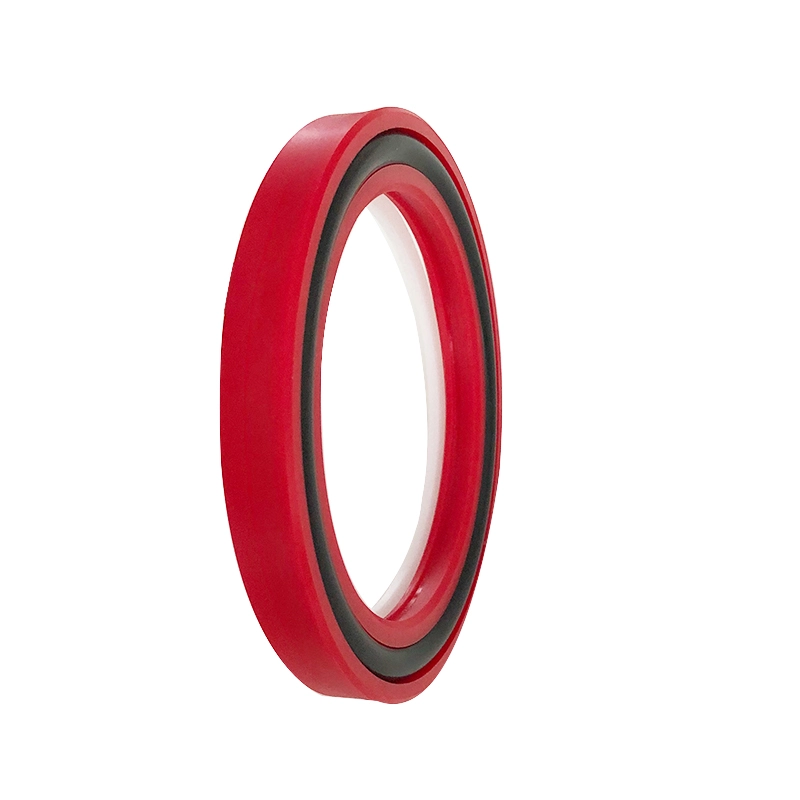

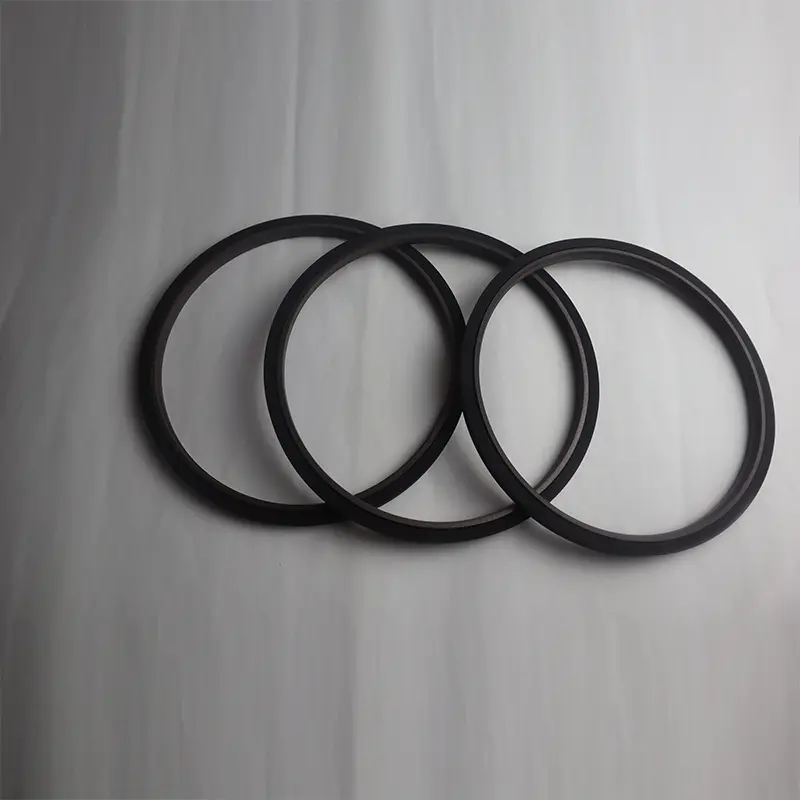

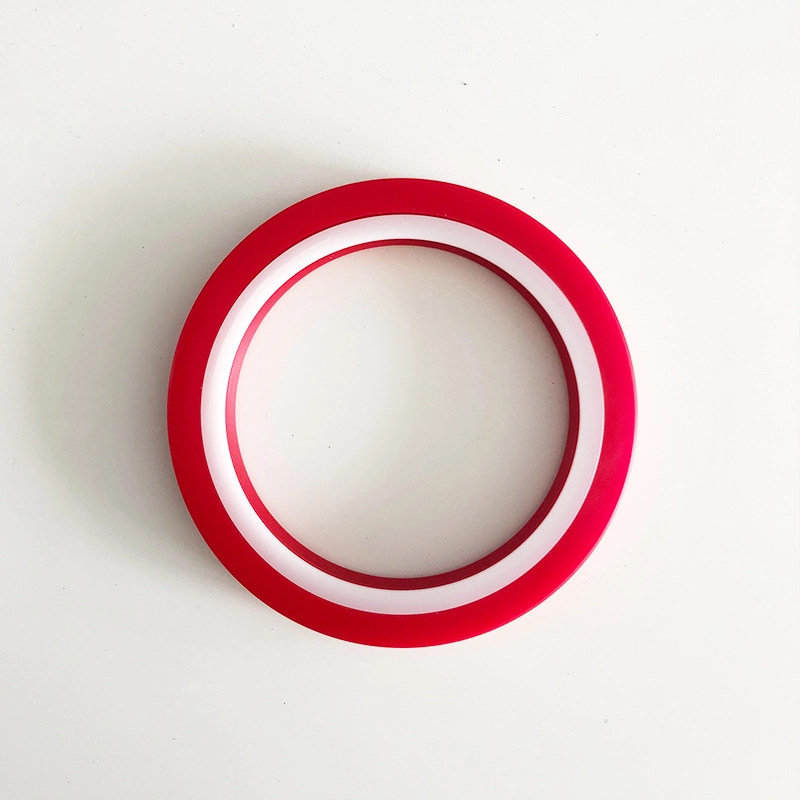

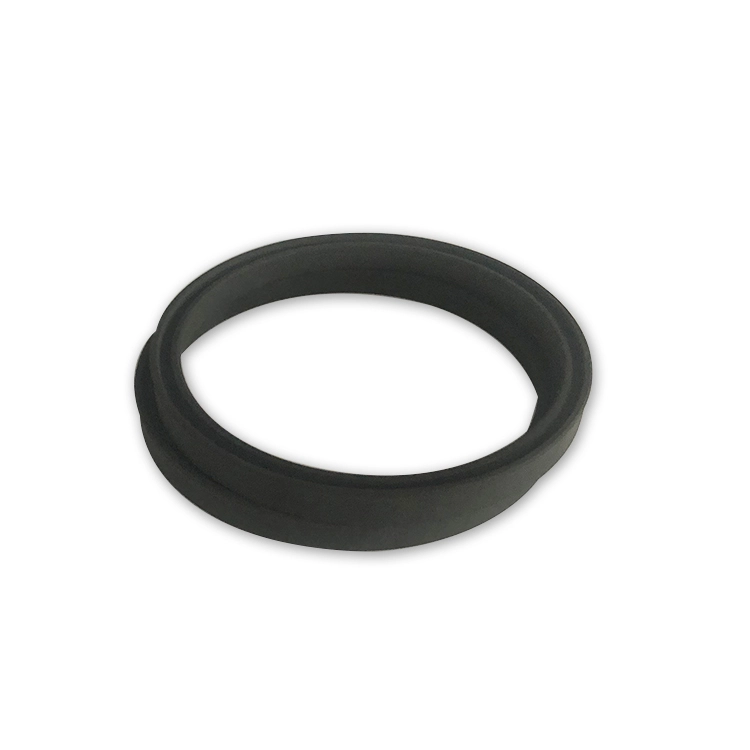

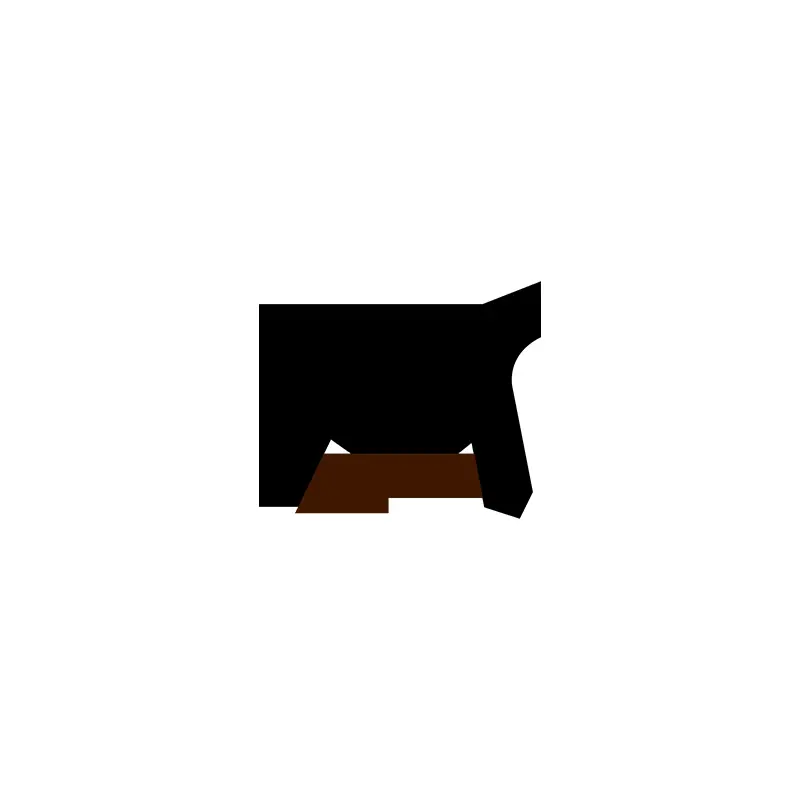

Vòng niêm phong loại BD là một con dấu thanh pít -tông, chủ yếu được sử dụng để niêm phong plungers, thanh piston, máy rèn và thiết bị thủy lực cho thiết bị đi bộ. Đặc trưng:
1. Không nhạy cảm với tải độ rung và đỉnh áp suất
2. Khả năng chống loại bỏ tốt
3. Niêm phong tốt hơn dưới không tải và nhiệt độ thấp
4. Thích hợp cho điều kiện làm việc khắc nghiệt

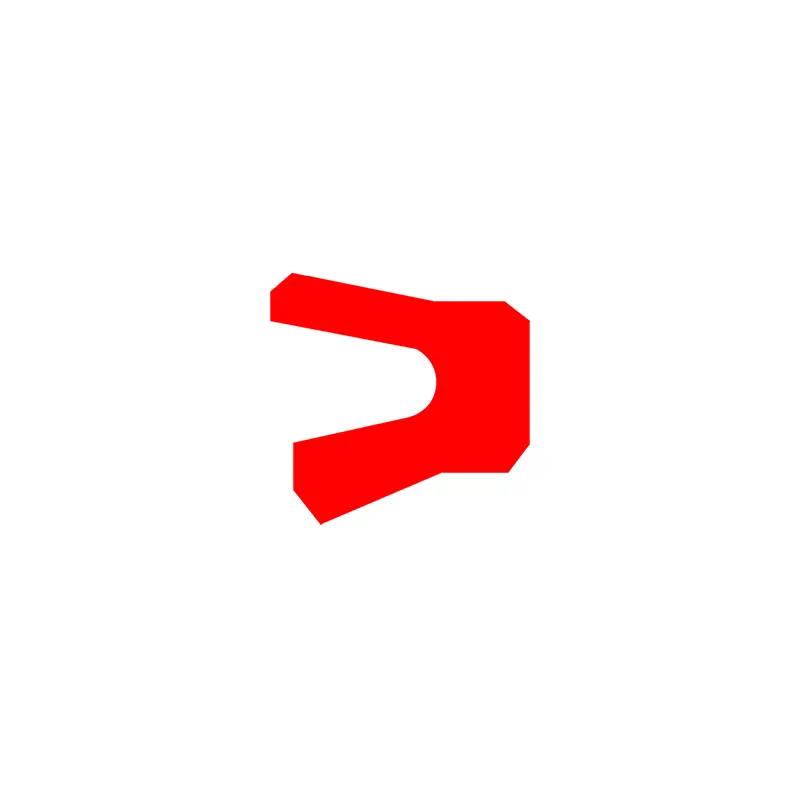

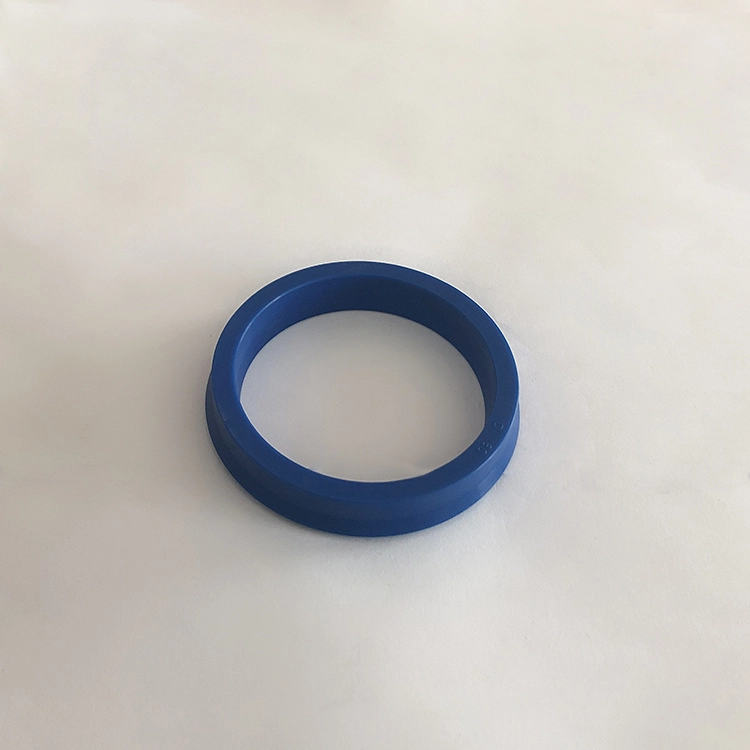

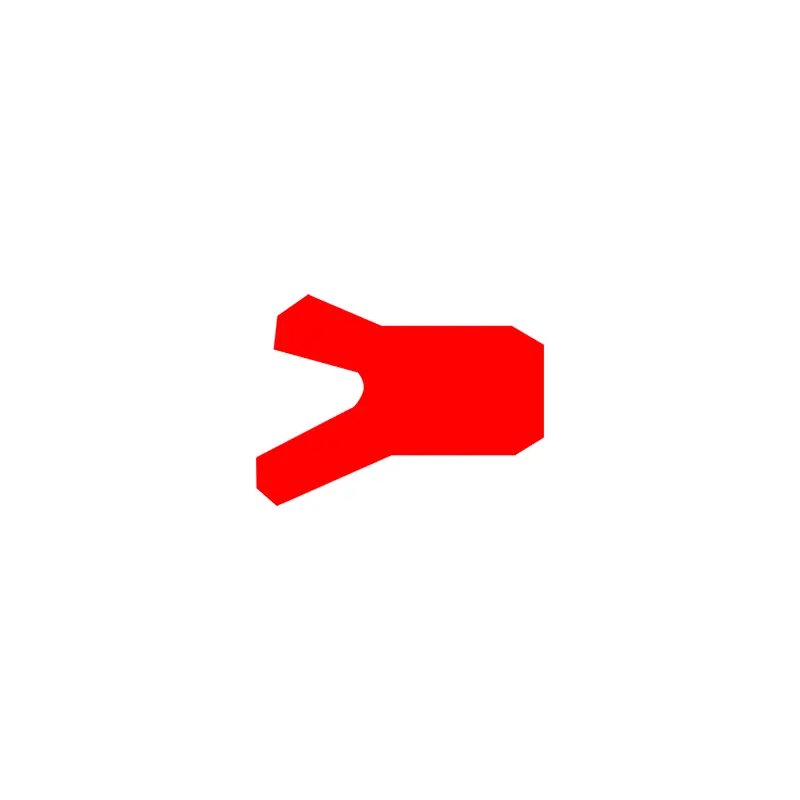

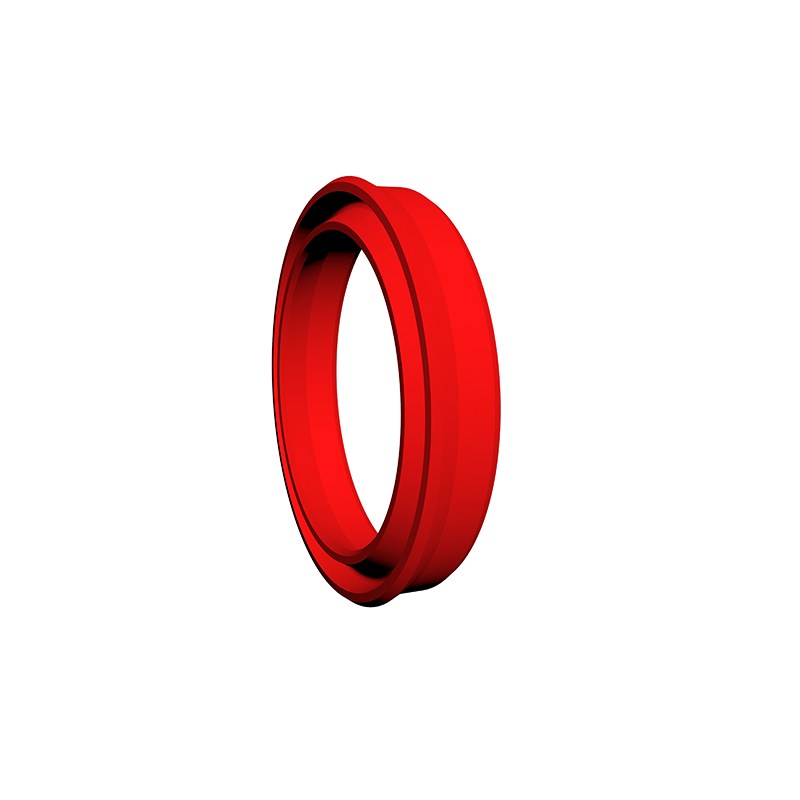

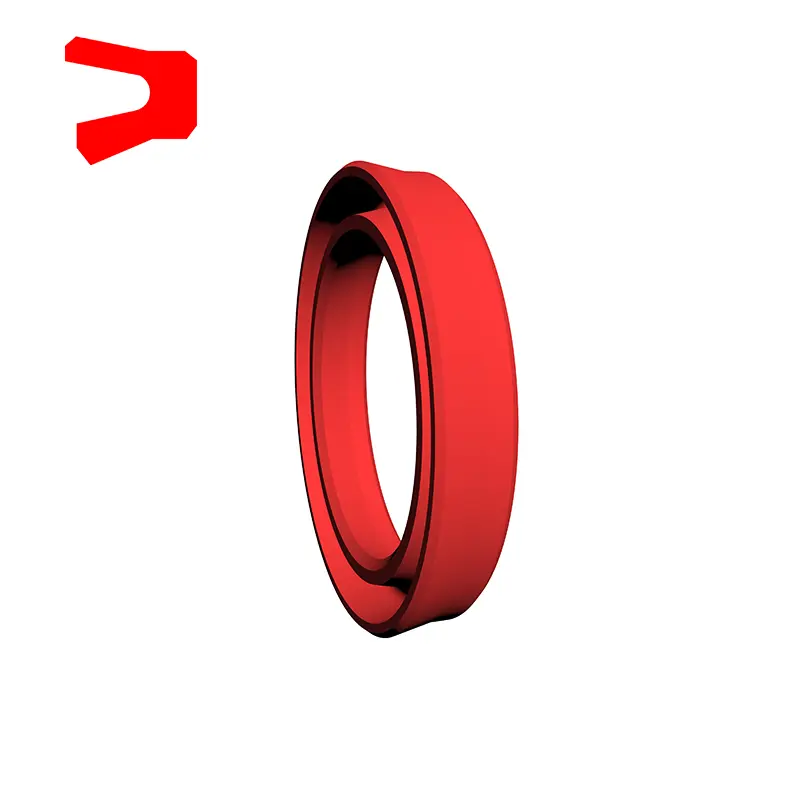

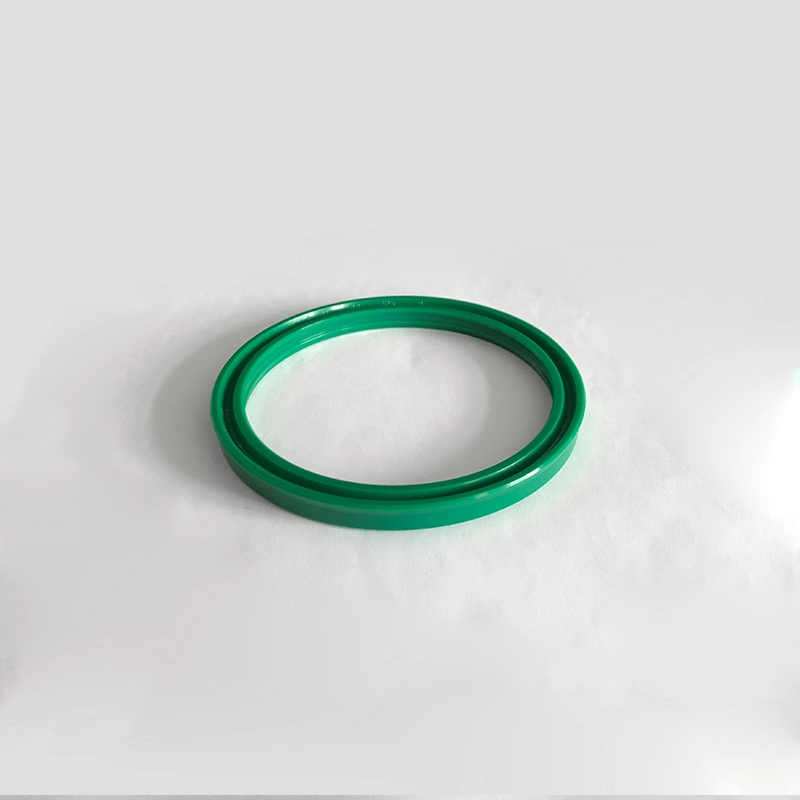

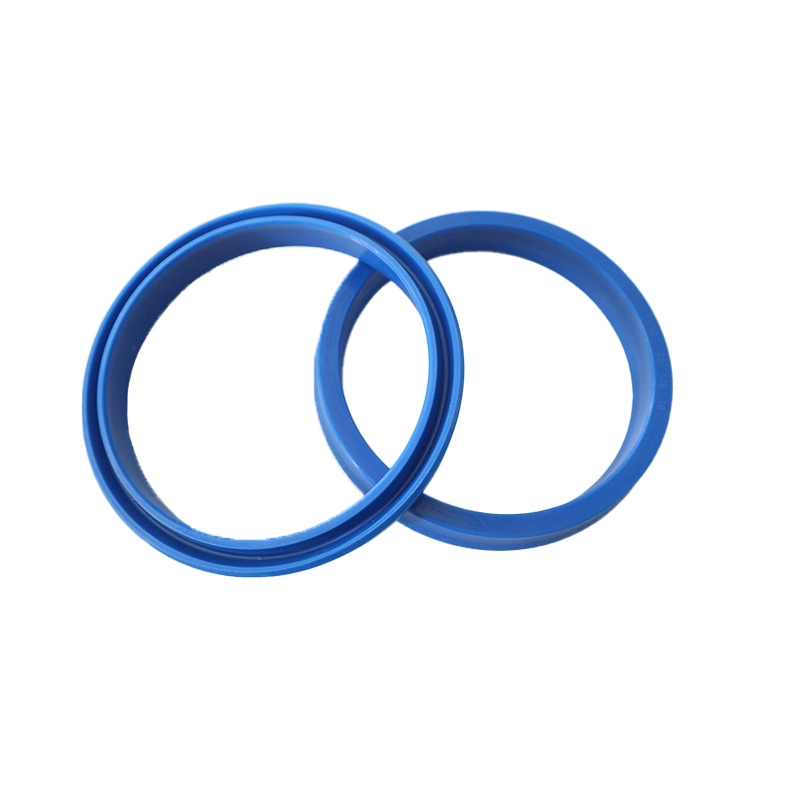

Vòng niêm phong loại YXD cho trục là một con dấu không đối xứng được sử dụng đặc biệt trên thanh piston. Nó phù hợp cho việc niêm phong một chiều của chuyển động đối ứng thủy lực và có hiệu suất niêm phong tốt. Khi được sử dụng dưới 12 ~ 32MPa, cần có một vòng giữ ở gót chân. Groove phù hợp với tiêu chuẩn JB/ZQ4265-97. Đặc điểm của nó:
1. Áp dụng cho tải trọng ánh sáng và tải trung bình;
2. Hiệu suất niêm phong tốt cho cả dấu ấn cao và áp suất thấp;
3. Một loạt các vật liệu có sẵn, và hiệu suất kháng trung bình rộng hơn;
4. Cấu trúc đơn giản và cài đặt và bảo trì dễ dàng.

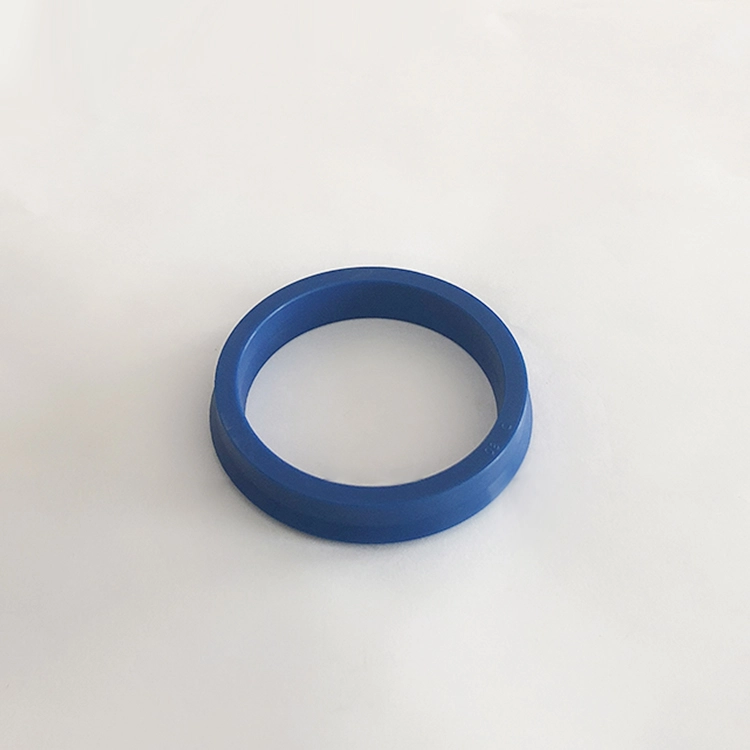

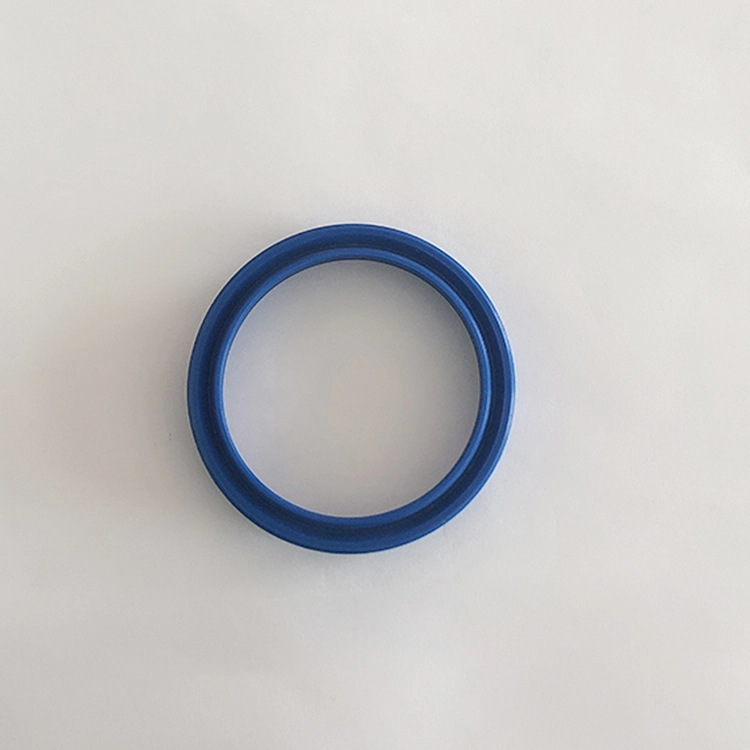

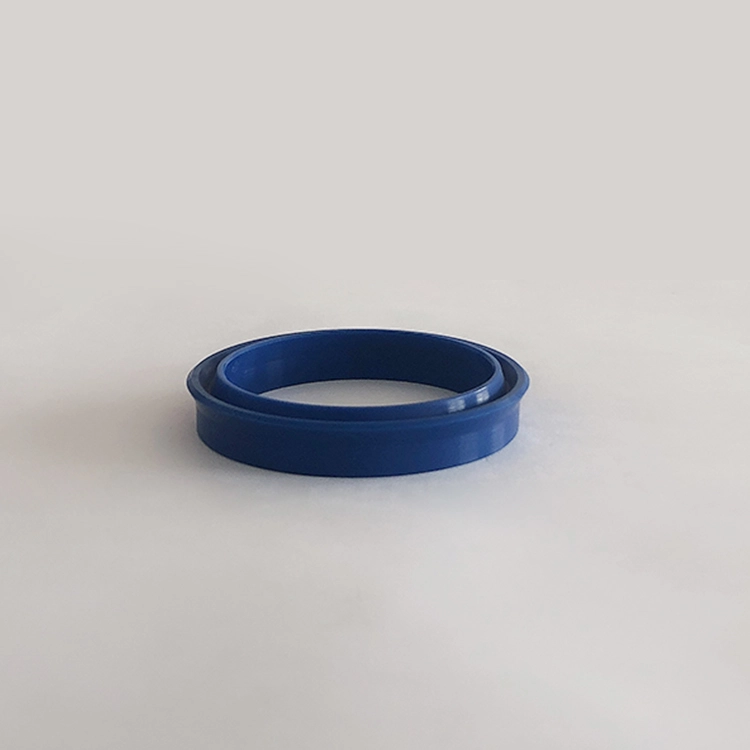

Vòng niêm phong RCUR là một con dấu không đối xứng được sử dụng đặc biệt trên thanh piston, phù hợp cho việc niêm phong một chiều của chuyển động đối ứng thủy lực, với hiệu suất niêm phong tốt. Các rãnh phù hợp với tiêu chuẩn ISO5597. Nó được sử dụng làm con dấu phụ trong hệ thống niêm phong. Đặc điểm của nó:
1. Hiệu suất niêm phong tĩnh và năng động tốt;
2. Khả năng thu hồi dầu còn lại mạnh trong điều kiện động;
3. Cấu trúc đơn giản và cài đặt và bảo trì dễ dàng.

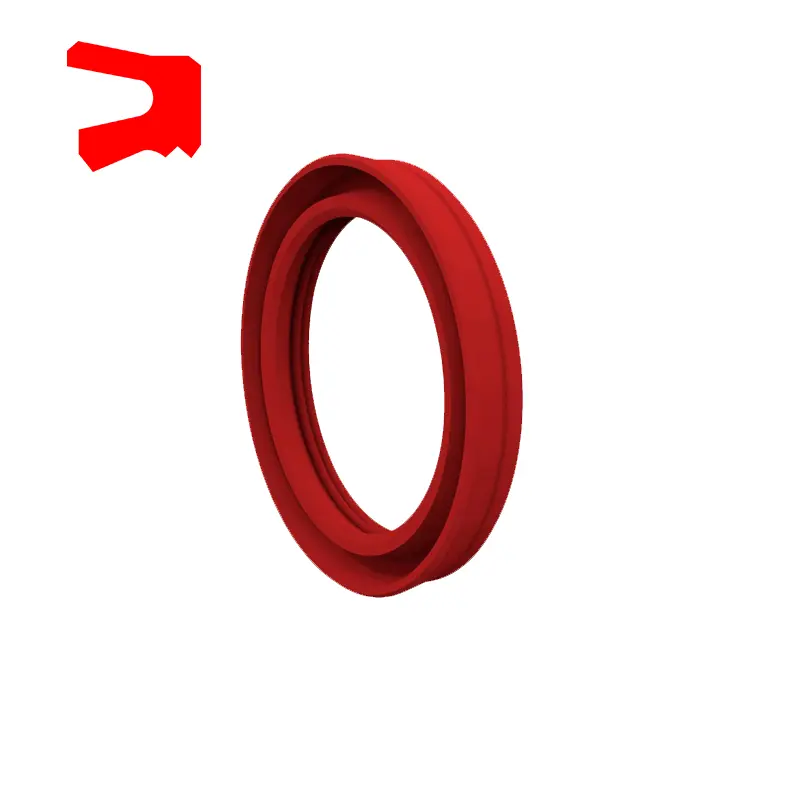

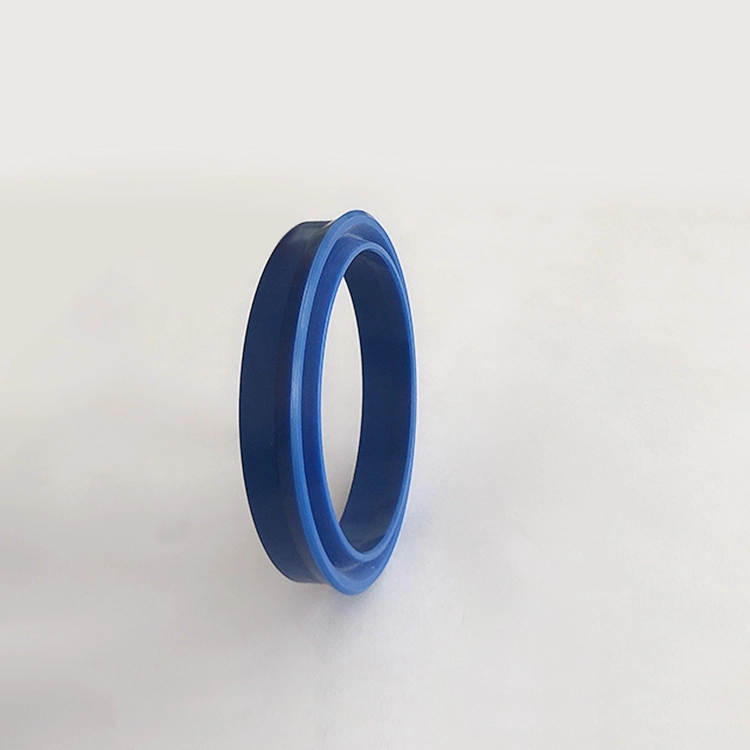

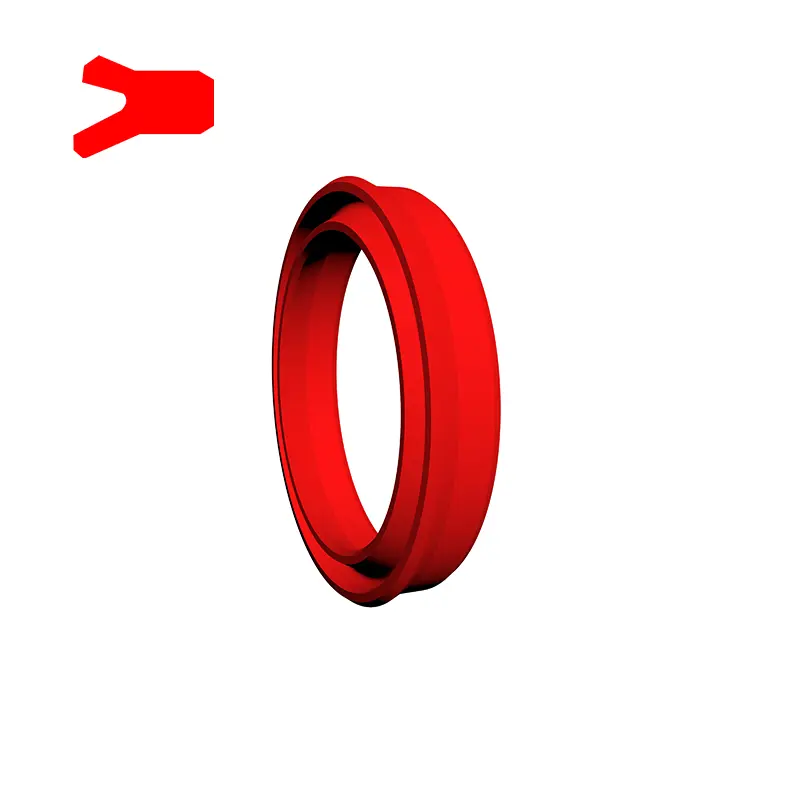

Vòng niêm phong RCUSR là một con dấu không đối xứng được sử dụng đặc biệt trên thanh piston, với môi phụ ở phía bên trong của vòng niêm phong. Nó phù hợp cho việc niêm phong một chiều của chuyển động đối ứng thủy lực và có hiệu suất niêm phong tốt. Các rãnh phù hợp với tiêu chuẩn ISO5597. Nó có thể được sử dụng một mình hoặc như một con dấu phụ trong hệ thống niêm phong. Đặc điểm của nó:
1. Hiệu suất niêm phong tĩnh và năng động tốt;
2. Ma sát thấp, chuyển động trơn tru, khả năng thu hồi dầu dư mạnh trong điều kiện động;
3. Cấu trúc đơn giản và cài đặt và bảo trì dễ dàng.
Các tính năng và ứng dụng sản phẩm:
Lựa chọn vật chất
1. Các vật liệu O-vòng hỗ trợ có thể được chọn: R01 Nitrile cao su (NBR), Ro2 Fluororubber (FKM), v.v.
2. Vật liệu vòng niêm phong: PTFE2, PTFE3, PTFE4, PU, v.v.
Lựa chọn vật liệu RC15
1. Vật liệu vòng áp suất: Polytetrafluoroetylen, vải nitrile, vải fluororubber, nylon, polyoxymetylen
2. Vật liệu V-vòng: Polytetrafluoroetylen, cao su nitrile, vải nitrile, fluororubber, vải fluororubber, polyurethane
3.
Lựa chọn vật liệu RCUR polyurethane (PU)
Ví dụ đặt hàng ：
Mô hình đặt hàng RC11-40X55.1X6.3-PTFE3-R01
Mô hình đặt hàng RC11-B-40X55.1X6.3-PTFE3-R02
Đường kính mô hình-ROD X Đường kính Groove x Groove Width PTFE3 Mã vật liệu PTFE R01, R02-O-Ring Code
Mô hình đặt hàng RC12-40X55X7.5 PTFE3, R01
Đường kính mô hình-ROD X Đường kính Groove x Groove Width
Mô hình đặt hàng RC13-80-PTFE3-R01 hoặc SPNC-80-PTFE3-R01
RC13/SPNC-Model 80 Trục đường kính D PTFE3-PTFE CODE
Mô hình đơn hàng RC14-80-PTFE3-R01
RC14 Model 80 Trục đường kính D Mã vật liệu PTFE3-PTFE Mã vật liệu R01-O-RING
RC15
| Người mẫu | Vật liệu | Phạm vi áp dụng | Niêm phong |
| RC15-A | V-ring: vải nbr, vòng áp suất, vòng hỗ trợ: vải nbr/pa/pom/ptfe | Nhiệt độ bình thường, áp suất cao | Tốt |
| RC15-B | V-ring: vải fkm, vòng áp suất, vòng hỗ trợ: vải fkm/ptfe | Nhiệt độ cao, áp suất cao | Tốt |
| RC15-C | V-ring: NBR, vòng áp suất, vòng hỗ trợ: vải nbr/pa/pom/ptfe | Nhiệt độ bình thường, áp suất trung bình và thấp | Xuất sắc |
| RC15-D | V-ring: FKM, vòng áp suất, vòng hỗ trợ: vải FKM/PTFE | Nhiệt độ cao, áp suất trung bình và thấp | Xuất sắc |
| RC15-E | V-ring: NBR+NBR Vải kết hợp, vòng áp suất, vòng hỗ trợ: vải nbr/pa/pom/ptfe | Nhiệt độ bình thường, áp suất trung bình và cao | Rất tốt |
| RC15-F | V-ring: FKM+FKM kết hợp vải, vòng áp suất, vòng hỗ trợ: vải fkm/ptfe | Nhiệt độ cao, áp suất trung bình và cao | Rất tốt |
| RC15-G | V-ring, vòng áp suất, vòng hỗ trợ: PTFE1/PTFE2/PTFE3/PTFE4 | Nhiệt độ cao và phương tiện ăn mòn áp suất cao | Bình thường |
| RC15-H | V-ring: PU, vòng áp suất, vòng hỗ trợ: PU/PA/POM/PTFE | Nhiệt độ bình thường, áp suất trung bình và cao | Rất tốt |

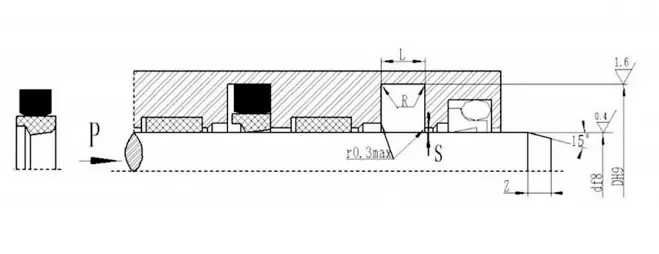

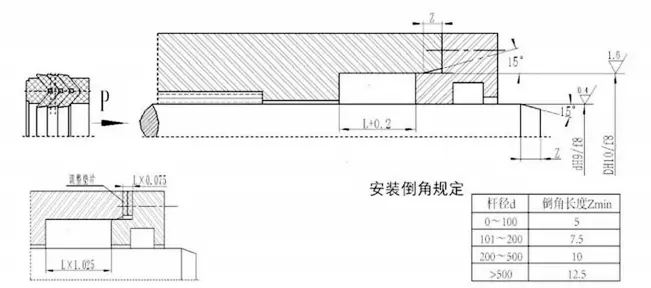

Ví dụ đặt hàng ví dụ RC15-A-40x55x22.5RC15-A-Model DXDXL Cài đặt quy định vát
| Đường kính thanh d | Zmin chiều dài vát |
| 0 ~ 100 | 5 |
| 101 ~ 200 | 7.5 |
| 200 ~ 500 | 10 |
| ＞ 500 | 12.5 |
Con dấu kết hợp hình chữ V có thể đạt được trạng thái niêm phong và ma sát tốt nhất bằng cách điều chỉnh kích thước trục của miếng đệm. Sự hao mòn ban đầu sau khi hoạt động dài hạn có thể được mở rộng bằng cách điều chỉnh kích thước trục. Chúng tôi khuyến nghị rằng kích thước trục có thể điều chỉnh của khoang niêm phong được thiết kế là 1.025L và lượng điều chỉnh là 7,5%L.
SPN
Mô hình đơn hàng SPN-D*D*L-PTFE3-R01 Đường kính que*Đường kính đáy rãnh*chiều rộng rãnh
Model SPN Model PTFE3 Mã vật liệu PTFE được sửa đổi
RC17
Mô hình đơn hàng rc17-d*d*l-ptfe3-r01 đường kính que*đường kính đáy rãnh*chiều rộng rãnh
GTD
TDMI
GGDI
BD
Mô hình đơn hàng BD40*55*11.4 Đường kính thanh × Đường kính rãnh × Chiều cao con dấu
Yxd
Mô hình đơn hàng YXD63x75X14 -R01 Đường kính thanh × Đường kính Groove × Chiều cao con dấu - Mã vật liệu
RCUR
Mô hình thứ tự rcur63x73 × 10 đường kính thanh × đường kính rãnh × chiều cao con dấu
Mô hình thứ tự Model RCUSR63x73x6 Đường kính thanh × Đường kính rãnh × Chiều cao con dấu
Thông số kỹ thuật

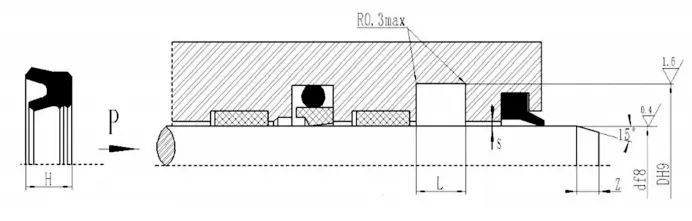

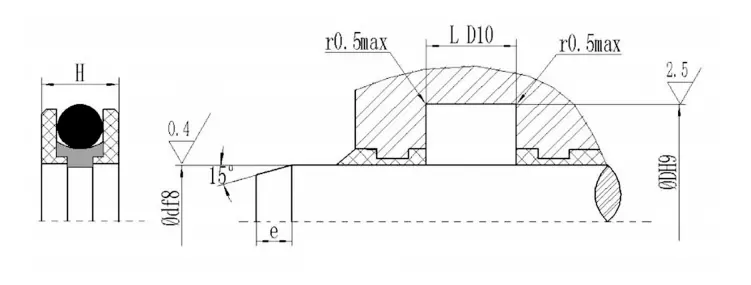

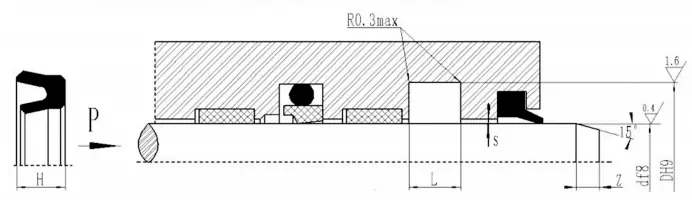

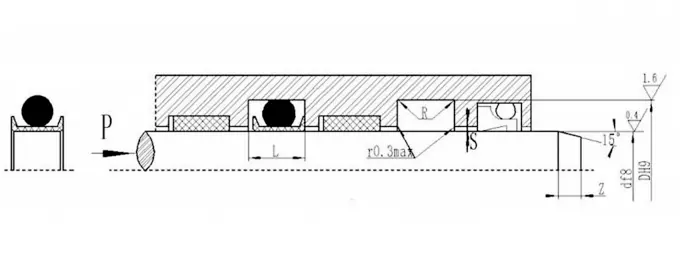

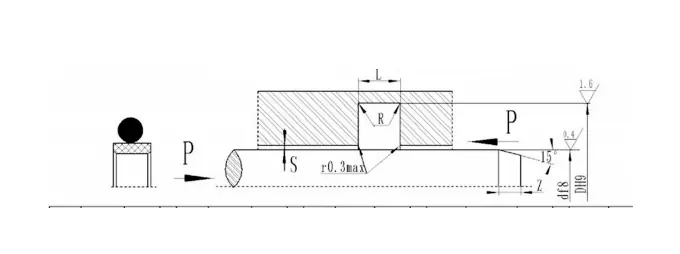

| Tiêu chuẩn quốc gia RC11 (có thể sản xuất các sản phẩm ở bất kỳ kích thước nào trong bảng đặc tả) | |||||||||
| Tiêu chuẩn loại D F8 RC11 RC11-B |
Tải nhẹ d f8 RC11-Q RCI1-B-Q |
Tải nặng d f8 RC11-Z RC11-B-Z |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0.2 |
Giải phóng mặt bằng smax | Góc tròn RTối đa |
Rít lên ZTối thiểu |

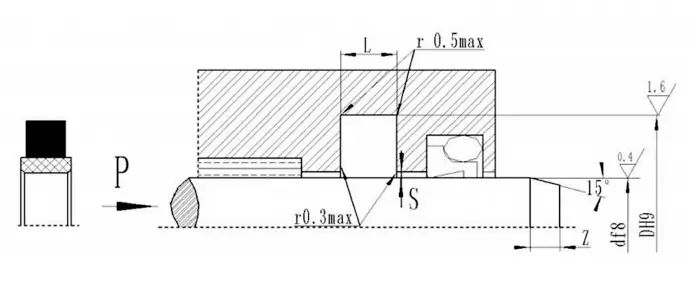

Đường kính dây O-vòng DO | |
| 0 ~ 20MPa | 20-40MPA | ||||||||
| 3 ~ 7,9 | 8 ~ 18.9 | - | D+5 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 8 ~ 18.9 | 19 ~ 37.9 | 3 ~ 7,9 | D+7,5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 19 ~ 37.9 | 38 ~ 199.9 | 8 ~ 18.9 | D+11 | 4.2 | 0.25 | 0.2 | 1.0 | 4 | 3.55 |
| 38 ~ 199.9 | 200 ~ 255,9 | 19 ~ 37.9 | D+15,5 | 6.3 | 0.3 | 0.2 | 1.3 | 5 | 5.30 |
| 200 ~ 255,9 | 256 ~ 649,9 | 38 ~ 199.9 | D+21 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 256 ~ 649,9 | 650-999.9 | 200-255.9 | D+24,5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 650 ~ 999,9 | > 1000 | 256 ~ 649,9 | D+28 | 9.5 | 0.5 | 0.3 | 2.5 | 8 | 8.60 |
| > 1000 | - | 650 ~ 999,9 | D+38 | 13.8 | 0.7 | 0.6 | 3.0 | 10 | 12.0 |
| Phạm vi đường kính thanh D F8 |
Đường kính rãnh DH9 |
Chiều rộng rãnh L+0.2 |
Giải phóng mặt bằng sTối đa | Góc tròn RTối đa |
Rít lên ZTối thiểu |
|
| 0 ~ 20MPa | 20 ~ 40MPa | |||||
| 20 ~ 39,9 | D+10 | 5 | 0.4 | 0.3 | 0.2 | 4 |
| 40 ~ 70.9 | D+15 | 7.5 | 0.4 | 0.3 | 0.3 | 5 |
| 71 ~ 200 | D+20 | 10 | 0.5 | 0.4 | 0.4 | 6 |
| 200 ~ 309,9 | D+25 | 12.5 | 0.6 | 0.5 | 0.4 | 8.5 |
| 310 ~ 539,9 | D+30 | 15 | 0.7 | 0.6 | 0.8 | 10 |
| 540-699.9 | D+35 | 17.5 | 0.8 | 0.7 | 1.2 | 12 |
| 700 ~ 1500 | D+40 | 20 | 0.8 | 0.7 | 1.2 | 14 |
| Lưu ý: Đối với áp lực> 40 MPa, khu vực gốc SEAL sử dụng dung sai phù hợp với H8/18. | ||||||
| Phạm vi đường kính trục D F8 |
Đường kính rãnh d h9 | Chiều rộng rãnh L+0.2 |
Góc tròn RTối đa |
Giải phóng mặt bằng Smax |
Rít lên Zmin |
Đường kính dây chữ O dO |
|
| Cho sử dụng thủy lực | Đối với ma sát thấp và thủy lực thủy lực | ||||||
| 3 ~ 10 | D+3 | D+3,5 | 2.5 | 0.4 | 0.2 | 3 | 1.9 |
| 10 ~ 22 | D+4 | D+4.6 | 3.2 | 0.6 | 0.3 | 4 | 2.4 |
| 22 ~ 50 | D+6 | D+6.6 | 4.7 | 1 | 0.3 | 5 | 3.5 |
| 48 ~ 150 | D+10 | D+10.6 | 7.5 | 1 | 0.35 | 6 | 5.7 |
| 150 ~ 1500 | D+15 | D+15.6 | 11.0 | 2.5 | 0.4 | 8 | 8.6 |
| Phạm vi đường kính trục D F8 |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0.2 | Góc tròn RTối đa |
Giải phóng mặt bằng S |
Rít lên Z |
Đường kính dây chữ O dO |

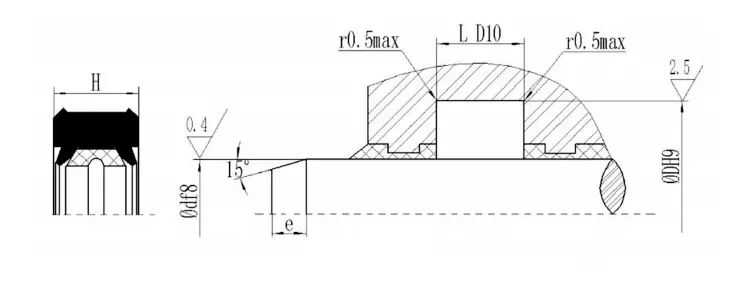

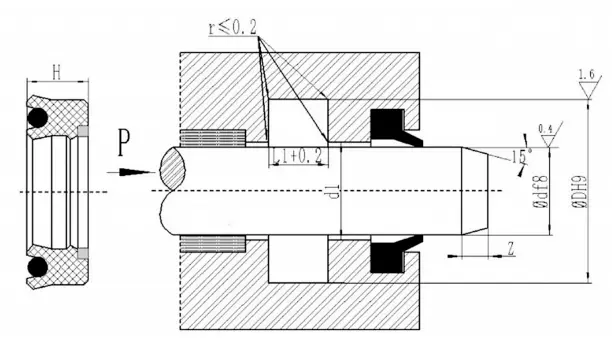

| 8 ~ 17 | D+5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 18 ~ 39 | D+6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 40 ~ 108 | D+10 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 109 ~ 1500 | D+13 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| LƯU Ý: Đối với đường kính trục ≤ 30 mm, nên mở rãnh. | ||||||
| Kích thước cài đặt | Chiều dài vát | |||||
| Đường kính thanh DF8 | Đường kính ngoài rãnh DH9 | Chiều rộng khe L D10 | Chiều cao con dấu H |
|
Phạm vi đường kính thanh | Chiều dài vát E≥ |
| 20-56 | D+10 | 16 | 15 |
|
20-59 | 6 |
| 57-140 | D+13 | 16 | 15 |
|
60-104 | 7 |
| > 140 | D+15 | 16 | 15 |
|
105-299 | 10 |
|
|
|
|
|
|

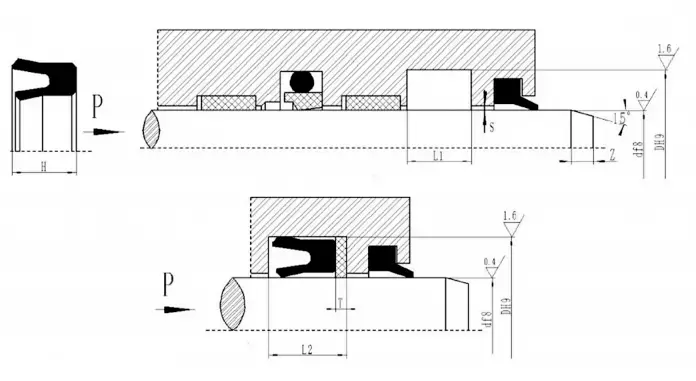

300-650 | 15 |
| Kích thước cài đặt chiều dài vát | ||||||
| Đường kính thanh DF8 | Đường kính ngoài rãnh DH9 | Chiều rộng khe L D10 | Chiều cao con dấu H |
|
Phạm vi đường kính thanh | Chiều dài vát E≥ |
| 20-39 | D+7.2 | 4 | 3.5 |
|
20-59 | 6 |
| 40-79 | D+10 | 5 | 4.5 |
|
60-104 | 7 |
| 80-100 | D+13.8 | 7.5 | 7 |
|
105-299 | 10 |
| 101-250 | D+20 | 10 | 9.5 |
|
300-650 | 15 |
| 250-600 | D+30 | 15 | 14.5 |
|
|
|
| > 600 | D+40 | 20 | 19.5 |
|
|
|
| Áp lực/MPa | Khoảng cách đùn sTối đa | |
| Đường kính thanh D≤60mm | Đường kính thanh D> 60mm | |
| ≤5 | 0.4 | 0.5 |
| ≤10 | 0.3 | 0.4 |
| ≤20 | 0.2 | 0.3 |
| ≤30 | 0.15 | 0.2 |
| ≤40 | 0.1 | 0.15 |
