Yếu tố hướng dẫn hải cẩu thủy lực, giống như các sản phẩm hải cẩu thủy lực khác của chúng tôi, có các mô hình phân khu cụ thể. Ruichen Seals luôn duy trì sự phát triển sản phẩm và kiểm soát chất lượng. Mỗi mô hình có các đặc điểm thiết kế và sản xuất khác nhau, và có các điều kiện và ứng dụng làm việc được nhắm mục tiêu riêng hơn.

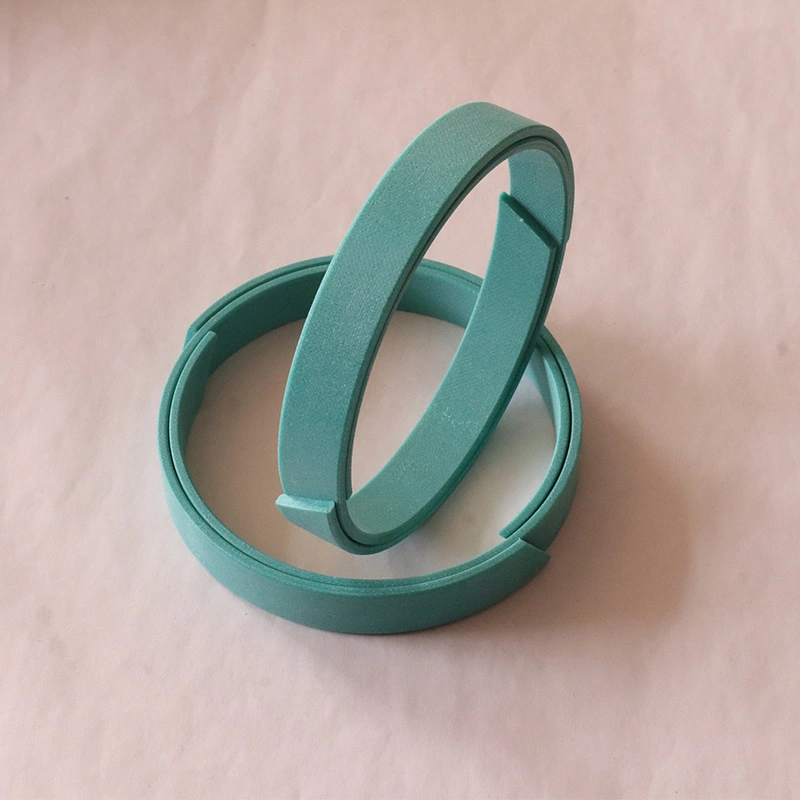

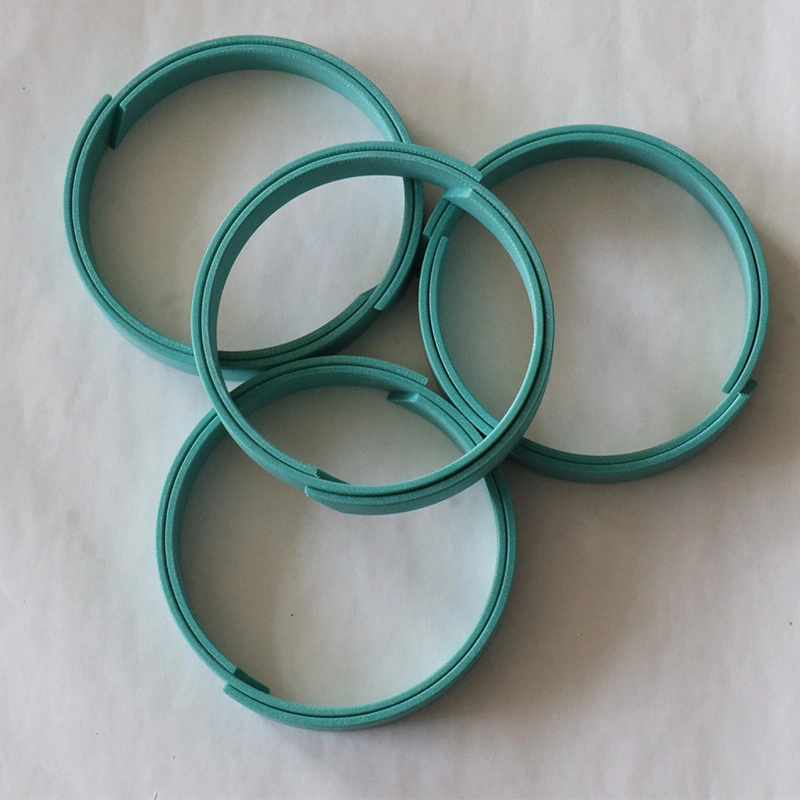

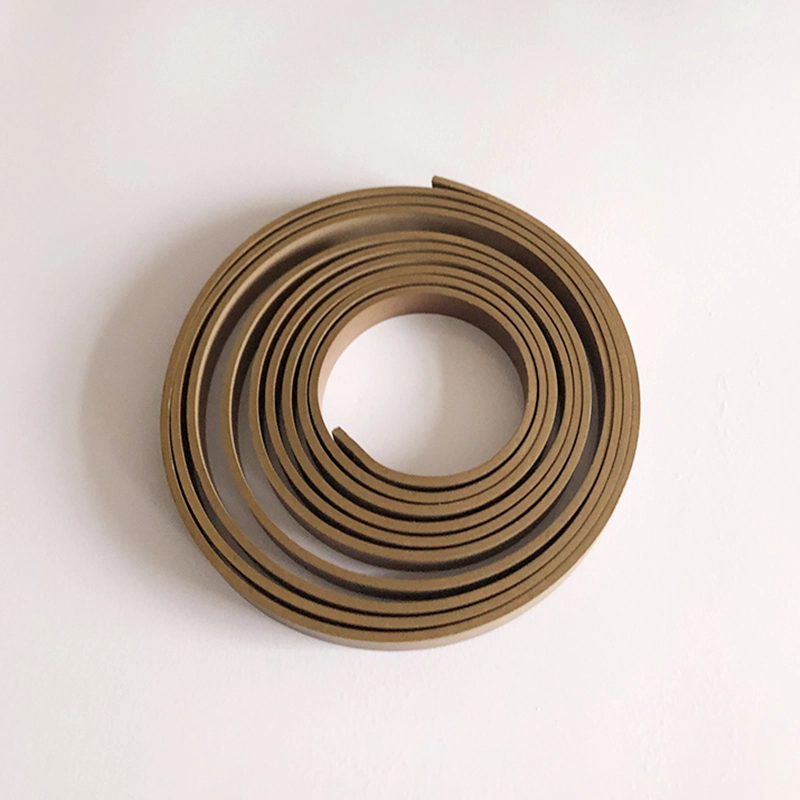

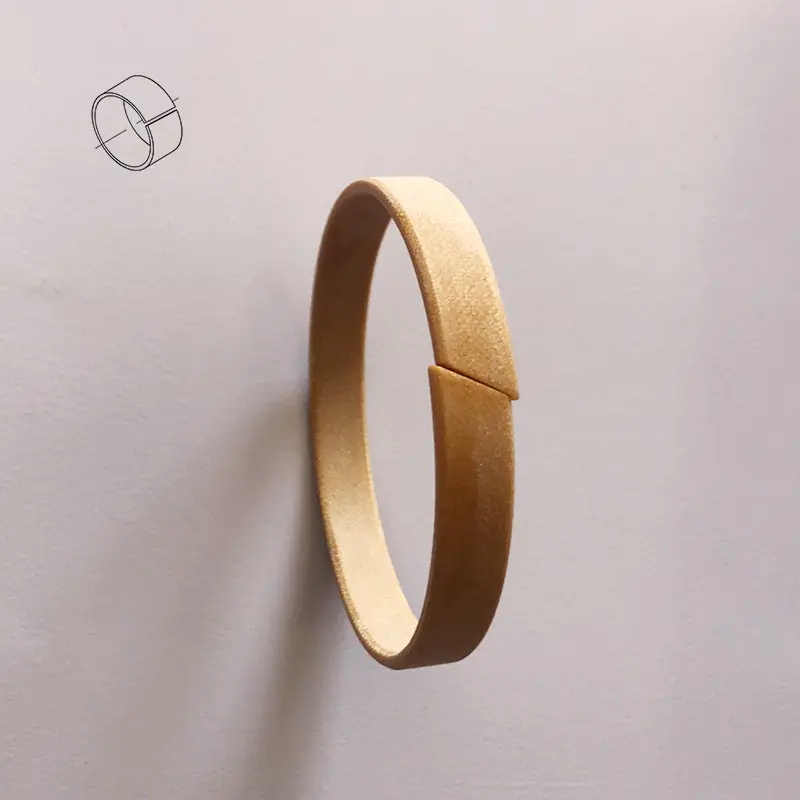

RC1081 Vành đai hướng dẫn Polytraetraetylen được gia cố có đặc điểm của tải trọng cao, hao mòn thấp, ma sát thấp và không bị leo do bổ sung bột đồng và các vật liệu khác vào vật liệu PTFE. RC1082 Vành đai hướng dẫn phenolic được gia cố bằng vải có khả năng tải xuyên tâm cao hơn vành đai hướng dẫn PTFE do sử dụng vật liệu gia cố bằng vải phenolic. Cả hai vành đai hướng dẫn được cung cấp trong các cuộn, có thể được người dùng cắt để dễ dàng cài đặt và tránh tiếp xúc kim loại trên bề mặt trượt.
Vòng hỗ trợ là một thành phần cơ bản quan trọng của xi lanh thủy lực. Để thích nghi với sự phát triển của các con dấu kết hợp vòng trượt và cấu trúc ổ trục mềm trên thế giới, công ty chúng tôi đã phát triển thành công các vòng hỗ trợ phenolic được gia cố bằng vải (thắt lưng). Nhiều năm sử dụng thực tế đã chỉ ra rằng sản phẩm này đã đạt hoặc vượt quá mức chất lượng của các sản phẩm nước ngoài tương tự và đã được người dùng ca ngợi rộng rãi. Bảng hiệu suất của các vòng hỗ trợ (thắt lưng) do công ty chúng tôi sản xuất có thể được sử dụng làm tài liệu tham khảo. Thanh piston và piston của xi lanh thủy lực đối ứng đóng vai trò hỗ trợ và hướng dẫn.

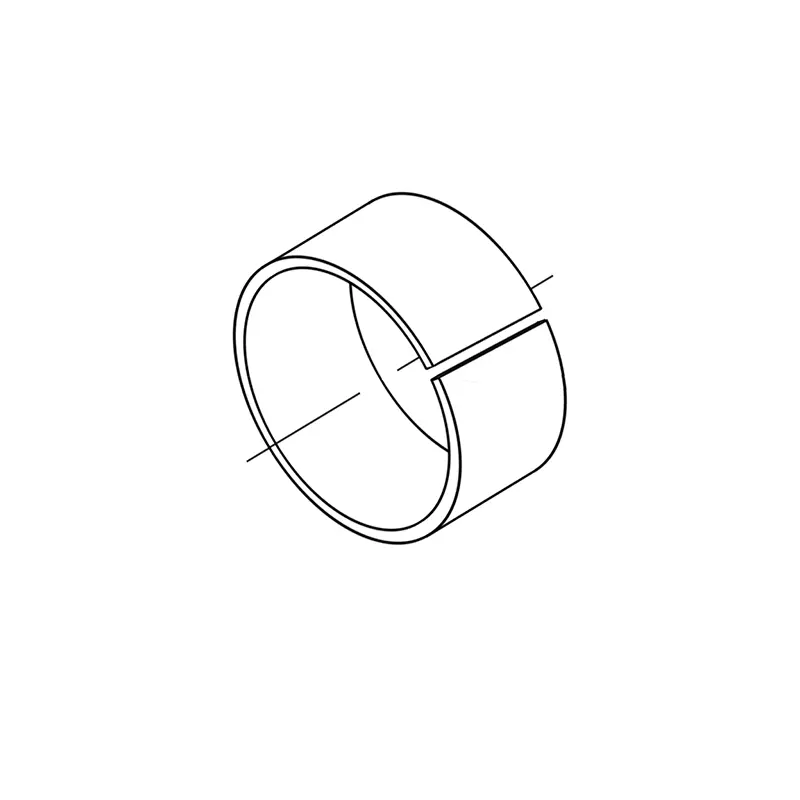

Vòng dẫn hướng dẫn phi kim loại RCS cho vòng Piston RCT RCT Guide Guide Guide cho Piston
Đối với piston hoặc thanh piston chạy trong xi lanh thủy lực, vòng mòn có hiệu ứng hướng dẫn chính xác và có thể hấp thụ các lực xuyên tâm. Đồng thời, vòng đeo có thể ngăn tiếp xúc kim loại của các bộ phận trượt trong xi lanh thủy lực. So với vòng đeo kim loại, vòng đeo không kim loại có nhiều lợi thế. Trong số đó, các vòng hướng dẫn phenolic và PTFE được gia cố bằng vải có sẵn trong các loại cắt tại chỗ và sẵn sàng sử dụng.
1. Kháng mặc tốt
2. Tránh tiếp xúc kim loại
3. Có thể ức chế rung động cơ học
4. Do hiệu ứng tập trung của vòng mòn, một khoảng trống xuyên tâm lớn hơn được cho phép
5. Groove đơn giản và dễ cài đặt
Chi phí bảo trì thấp dựa trên những lợi thế trên, nó được sử dụng rộng rãi
Hướng dẫn tay áo

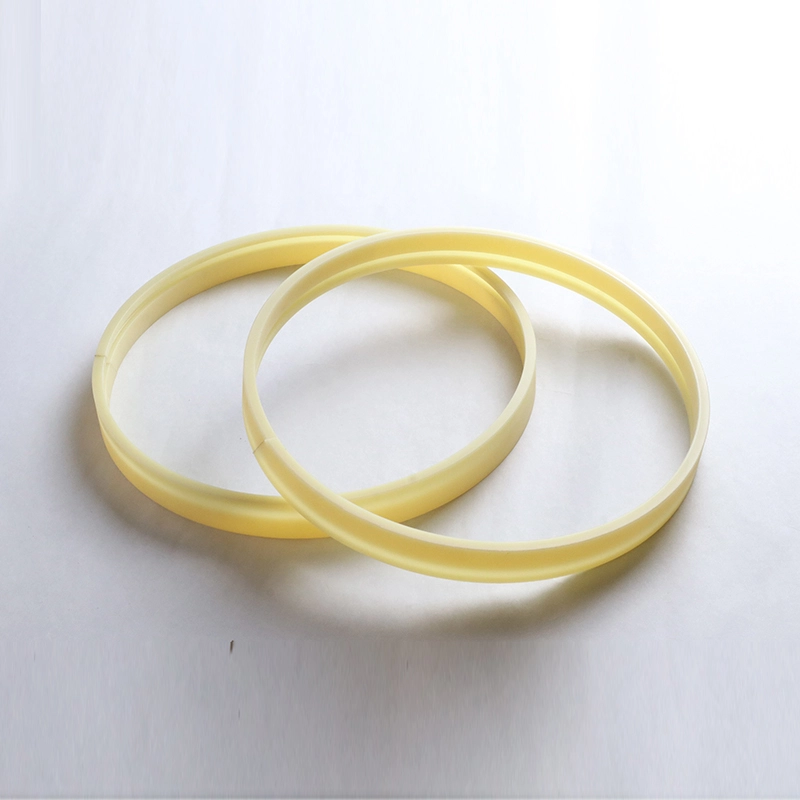

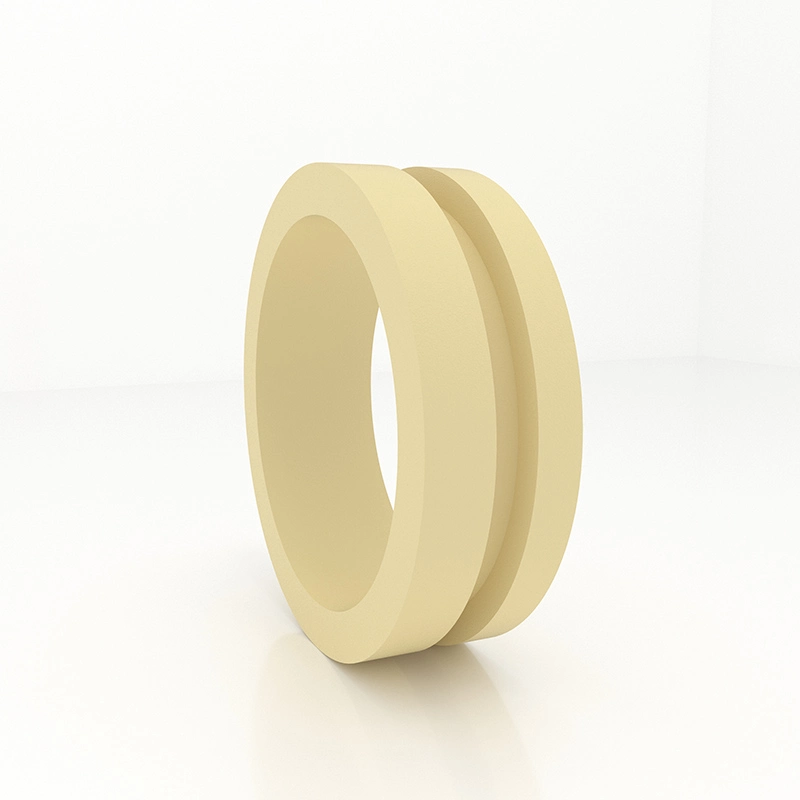

GFAI là một tay áo hướng dẫn cho thanh piston, hỗ trợ và hướng dẫn thanh piston và cũng có chức năng chống bụi. Hướng dẫn tay áo GFI và GFA là tay áo hướng dẫn cho thanh piston, hỗ trợ và hướng dẫn thanh piston.
Vòng dẫn hướng dẫn RCSF-1 được làm bằng tấm thép làm đế, bột bằng đồng thiêu kết ở giữa và hỗn hợp polytetrafluoroetylen và sợi cuộn trên bề mặt. Các tính năng: 1. Hỗn hợp PTFE và sợi là 0,01-0,03mm, tạo thành một màng chuyển để bảo vệ bề mặt kép và có các đặc tính tự bôi trơn; 2. Lớp bột đồng là 0,2-0,3mm, với khả năng chịu tải tốt và điện trở hao mòn, độ dẫn nhiệt tốt; 3. Thép carbon thấp, cung cấp khả năng chịu tải tốt và độ dẫn nhiệt.
Vòng hướng dẫn bằng đồng loại RCFB được làm bằng đồng CUSN8 làm vật liệu cơ bản và là một ống lót kinh tế với khả năng chịu tải cao và khả năng kháng tốt. Bề mặt làm việc của sản phẩm RCFB090 được bao phủ bởi các lỗ dầu kim cương thông thường và bề mặt làm việc của sản phẩm RCFB092 được bao phủ bởi các lỗ dầu thông thường, đóng vai trò lưu trữ dầu. Dễ dàng hơn để tạo thành một màng dầu khi bắt đầu chuyển động, do đó làm giảm khả năng chống ma sát ban đầu.
Các tính năng và ứng dụng sản phẩm:
Ví dụ đặt hàng:
Ví dụ về đơn đặt hàng băng Guide Guide PTFE RC1081

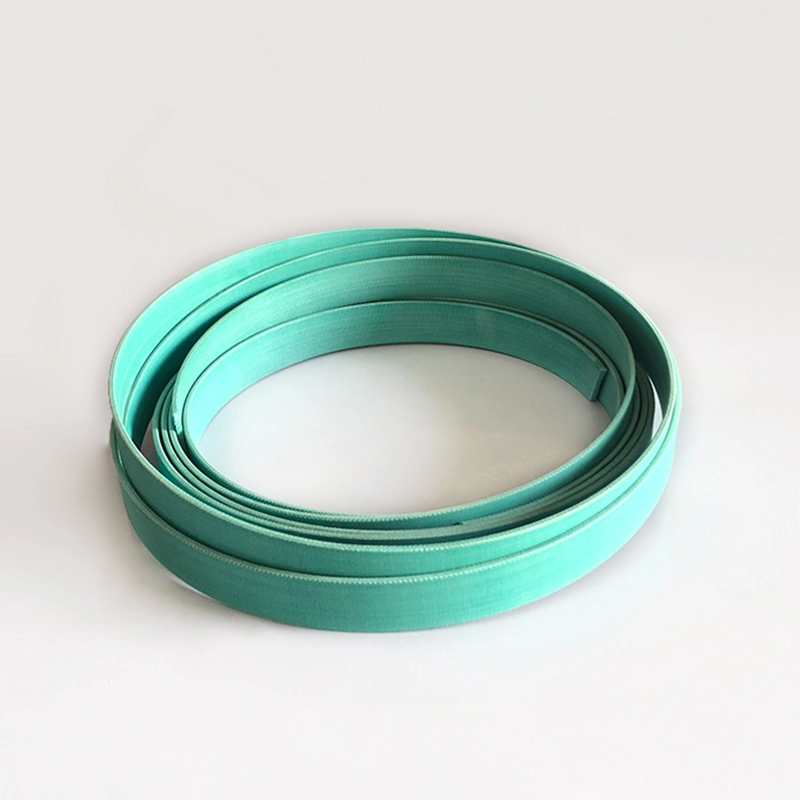

Ví dụ về đơn đặt hàng băng hướng dẫn vải phenolic RC1082

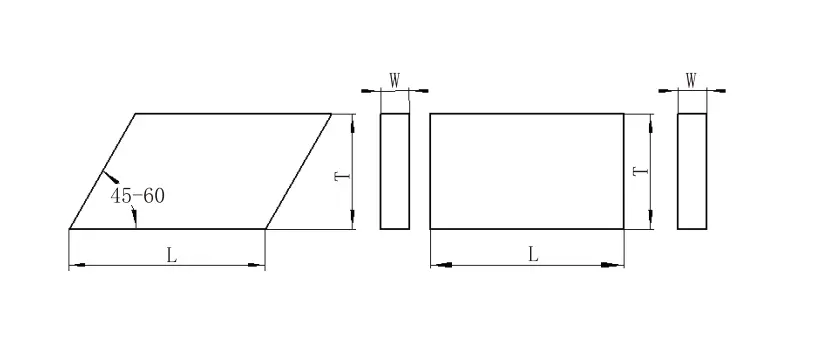

Cắt tính toán chiều dài
Cho trục: L = 3.1 (d+w) cho lỗ: l = 3.1 (d-w)
L --- chiều dài vòng d --- đường kính trục d --- đường kính lỗ w --- độ dày vòng z --- cắt giảm giải phóng mặt bằng

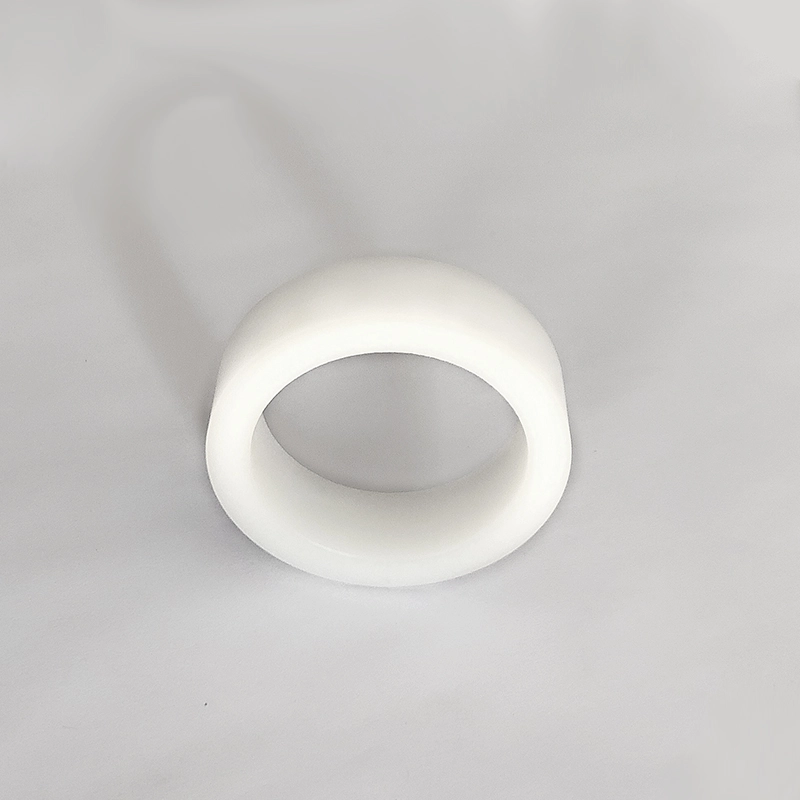

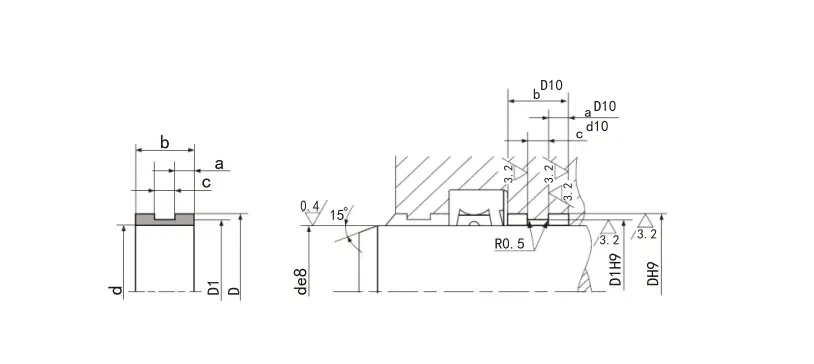

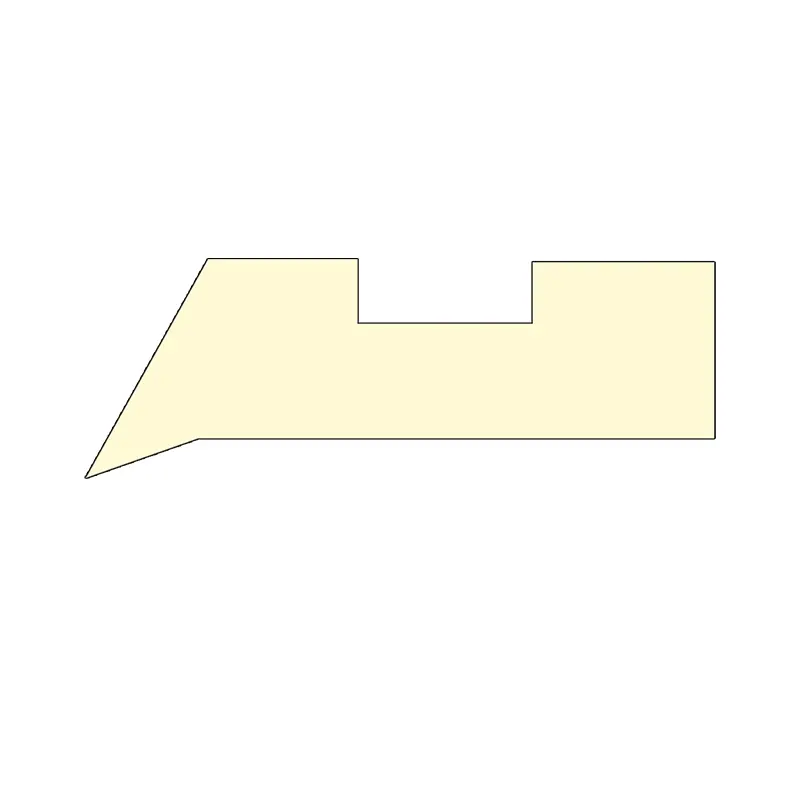

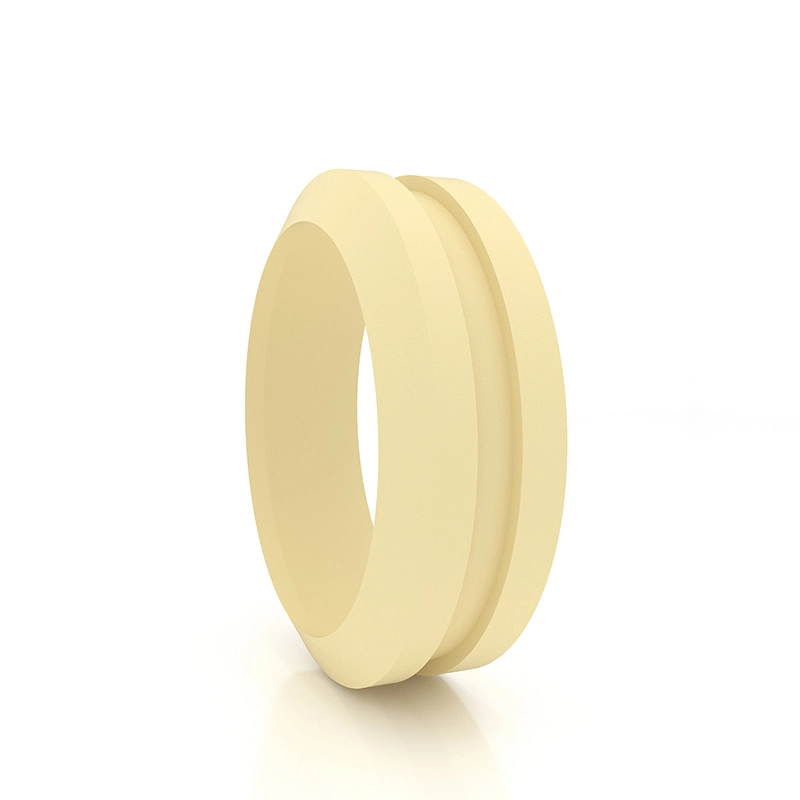

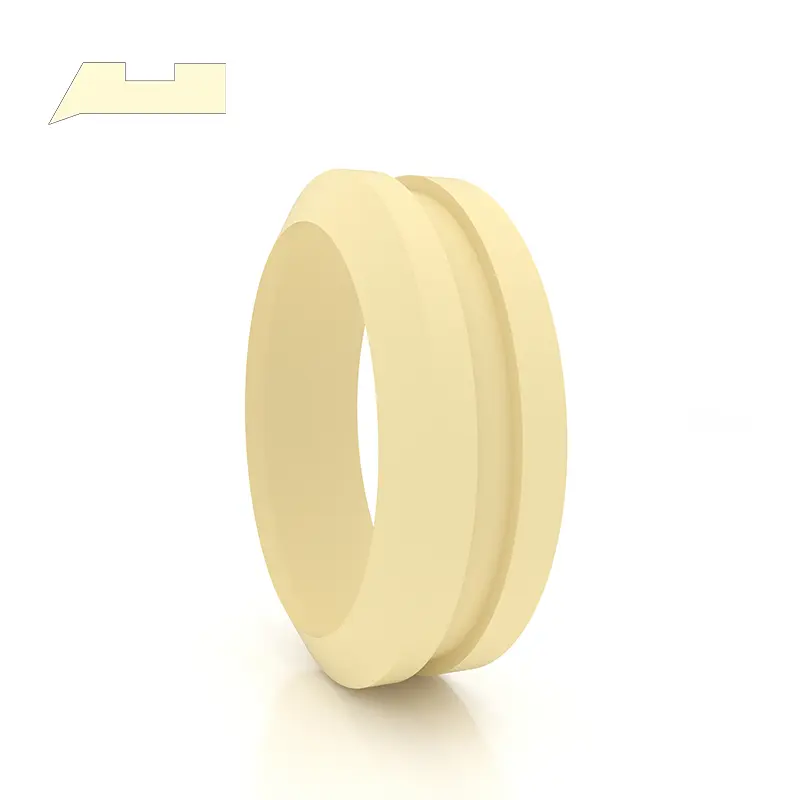

Hướng dẫn tay áo GFAI
1. Hiệu suất và sử dụng: GFAI tay áo hướng dẫn là tay áo hướng dẫn cho thanh piston, hỗ trợ và hướng dẫn thanh piston và có chức năng chống bụi.
2. Vật liệu: Nylon PA, Polyoxymethylen POM và Polytetrafluoroethylen PTFE.
3. Điều kiện làm việc: Nhiệt độ làm việc: -55+225 ° C (PTFE được sử dụng trên 120 °).
4. Tiêu chuẩn thiết kế: Khi thiết kế và lựa chọn, hãy tham khảo loạt FAI của Công ty Hunger.
5. Phương pháp đánh dấu và đặt hàng: GFAI tay áo hướng dẫn được đánh dấu bằng số đặt hàng, Ví dụ: GFAI-0600 PTFE

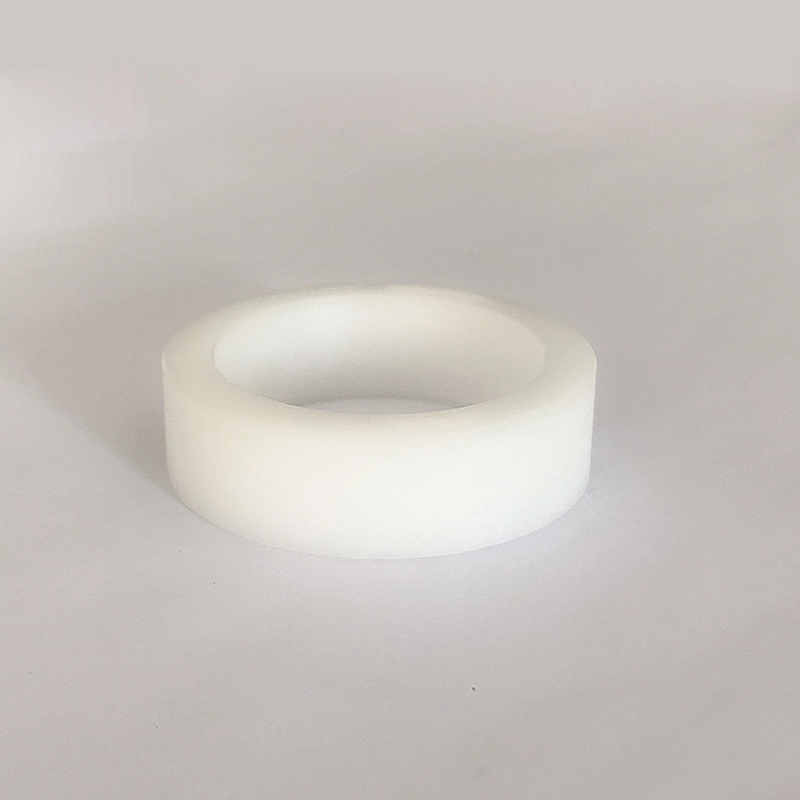

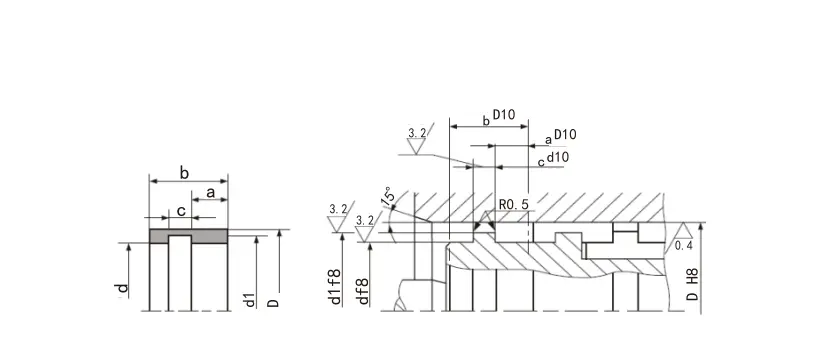

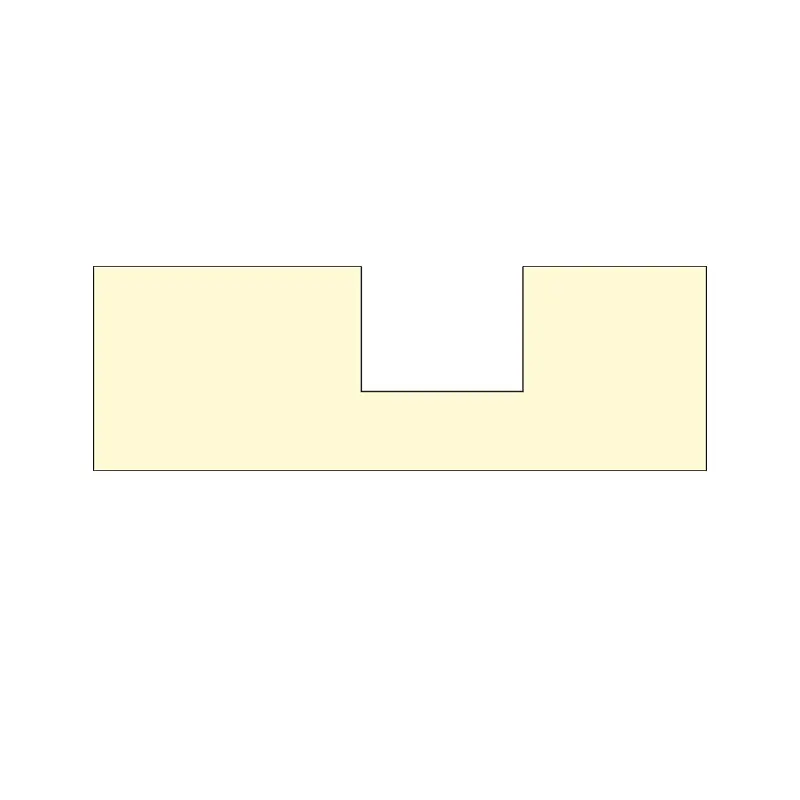

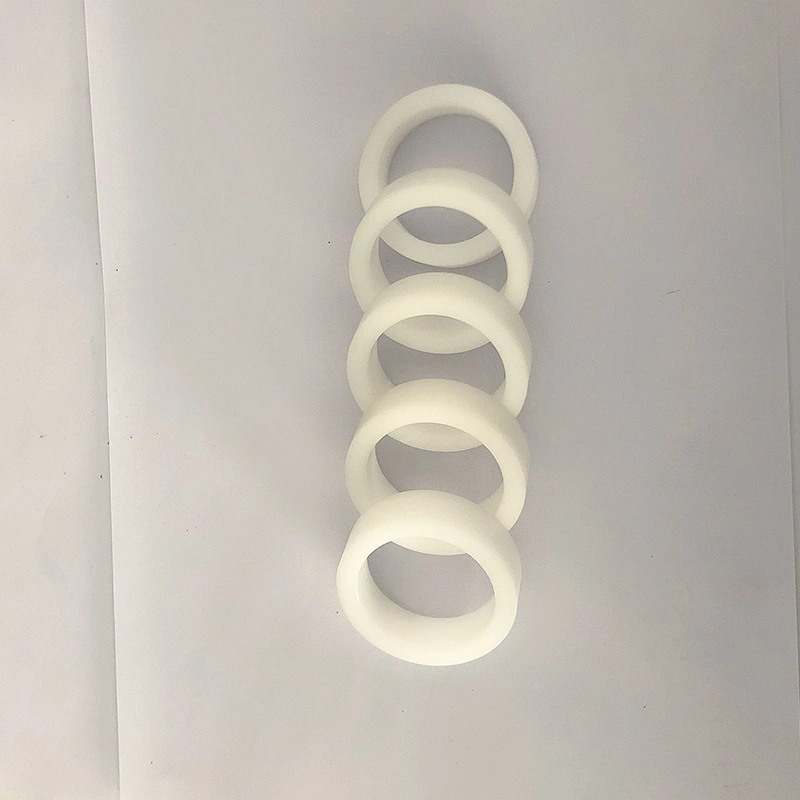

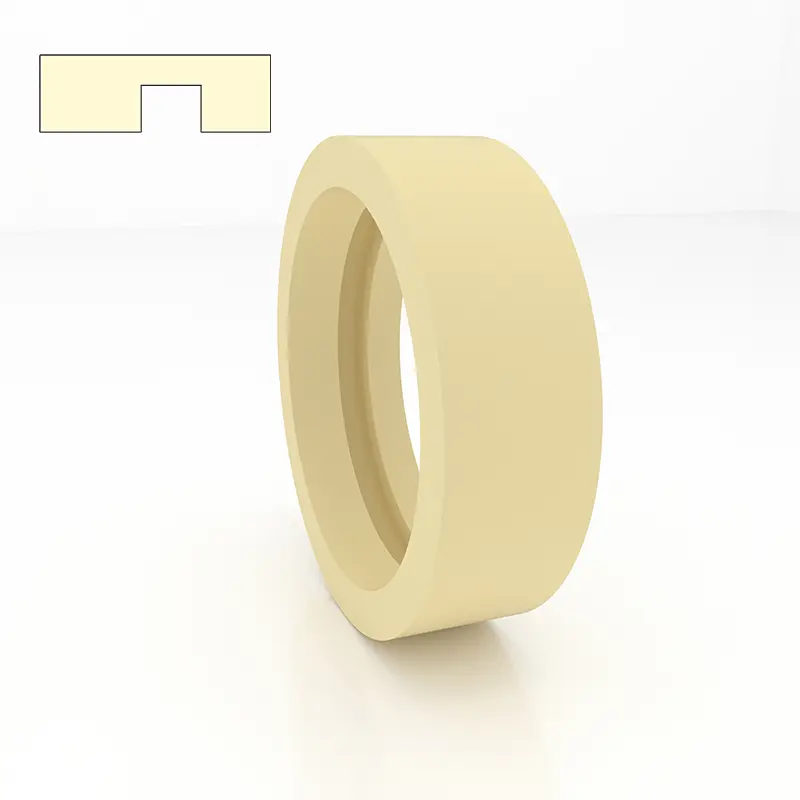

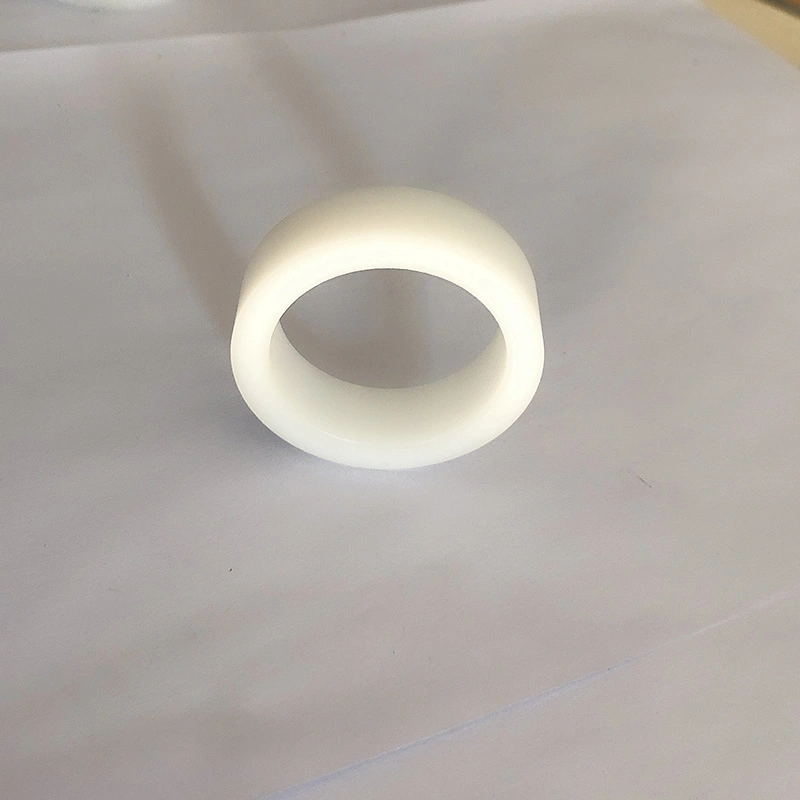

Hướng dẫn tay áo GFI
1. Hiệu suất và sử dụng: Hướng dẫn tay áo GFI là tay áo hướng dẫn cho thanh piston, hỗ trợ và hướng dẫn thanh piston.
2. Vật liệu: Nylon PA, Polyoxymethylen POM và Polytetrafluoroethylen PTFE.
3. Điều kiện làm việc: Nhiệt độ làm việc: -55 ~+255 ° C (PTFE được sử dụng trên 120 ° C)
4. Tiêu chuẩn thiết kế: Khi thiết kế và chọn, hãy tham khảo loạt FI của Hunger.
5. Phương pháp đánh dấu và đặt hàng: Hướng dẫn tay áo GFI được đánh dấu bằng số thứ tự, Ví dụ: GFI-0360 PA

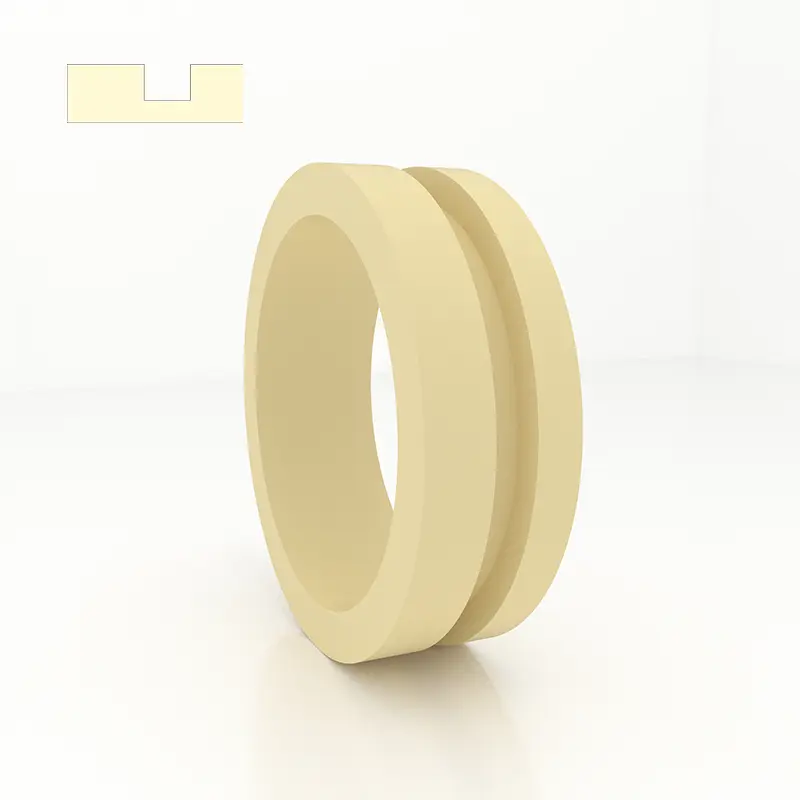

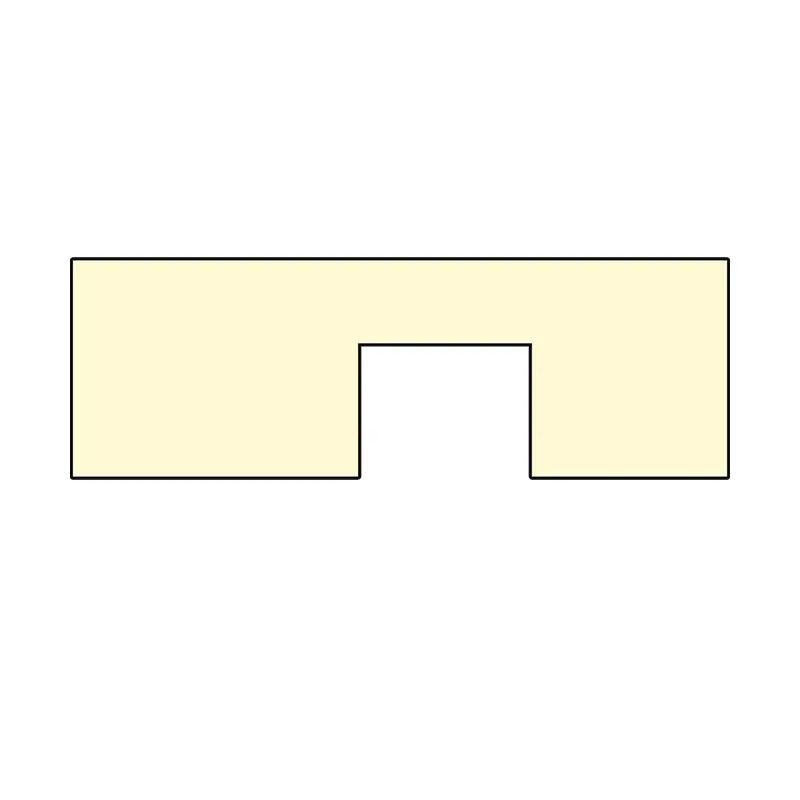

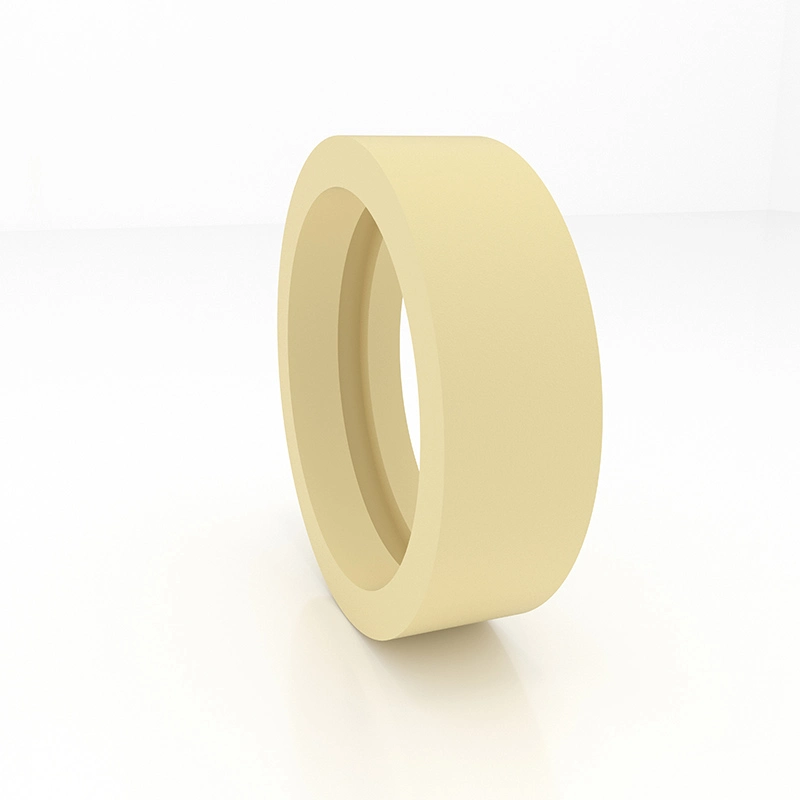

Hướng dẫn tay áo GFA
1. Hiệu suất và sử dụng: Hướng dẫn tay áo GFA là tay áo hướng dẫn cho piston, hỗ trợ và hướng dẫn piston.
2. Vật liệu: Nylon PA, Polyoxymethylen POM và Polytetrafluoroethylen PTFE.
3. Điều kiện làm việc: Nhiệt độ làm việc: -55 ~+255 ° C (PTFE được sử dụng trên 120C)
4. Tiêu chuẩn thiết kế: Khi thiết kế và lựa chọn, hãy tham khảo loạt FA của Hunger.
5. Phương pháp đánh dấu và đặt hàng: Hướng dẫn tay áo GFA được đánh dấu bằng số thứ tự, Ví dụ: GFA-0560 PA

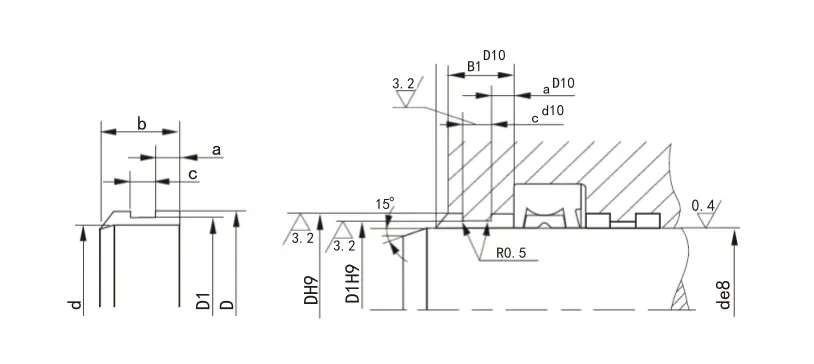

6. Thiết bị kết cấu:
Thông số kỹ thuật:
| Người mẫu | Chiều rộng rãnh H+0,2 |
Độ dày T-0.05 |
Độ dày t T-0.05 |
Độ dày T-0.05 |
Độ dày T-0.05 |
Độ dày T-0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Lưu ý: Sê -ri in đậm thường được sử dụng. Nếu sản phẩm cần thiết không có trong bảng này, xin vui lòng liên hệ với chúng tôi. | ||||||

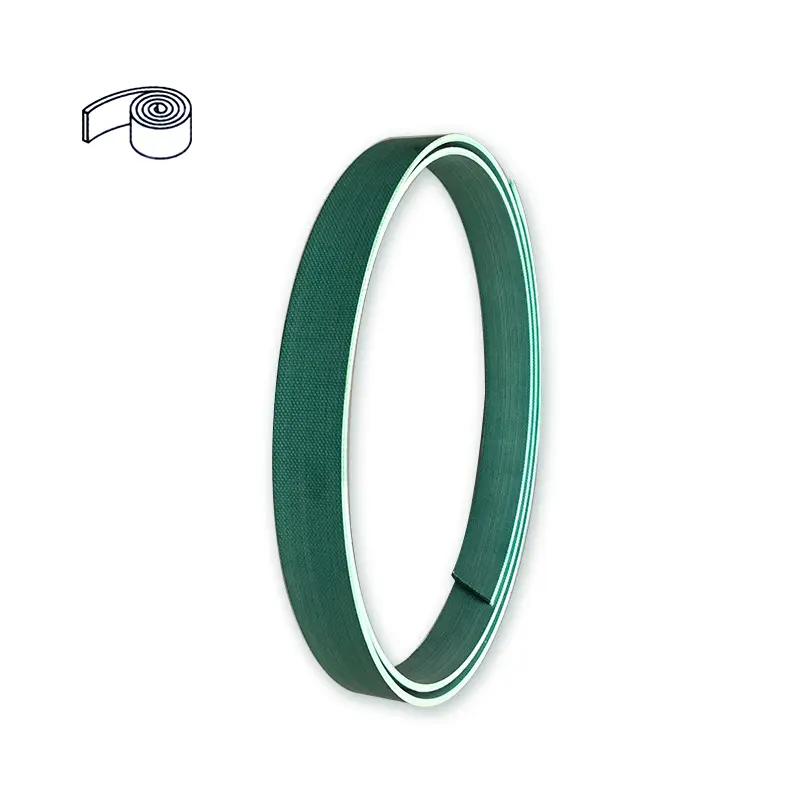

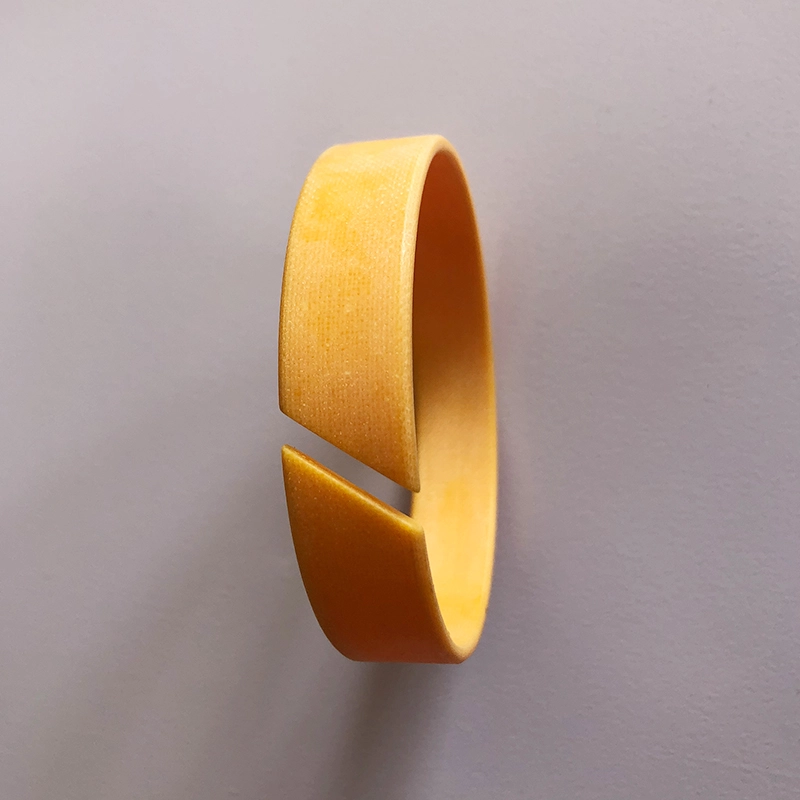

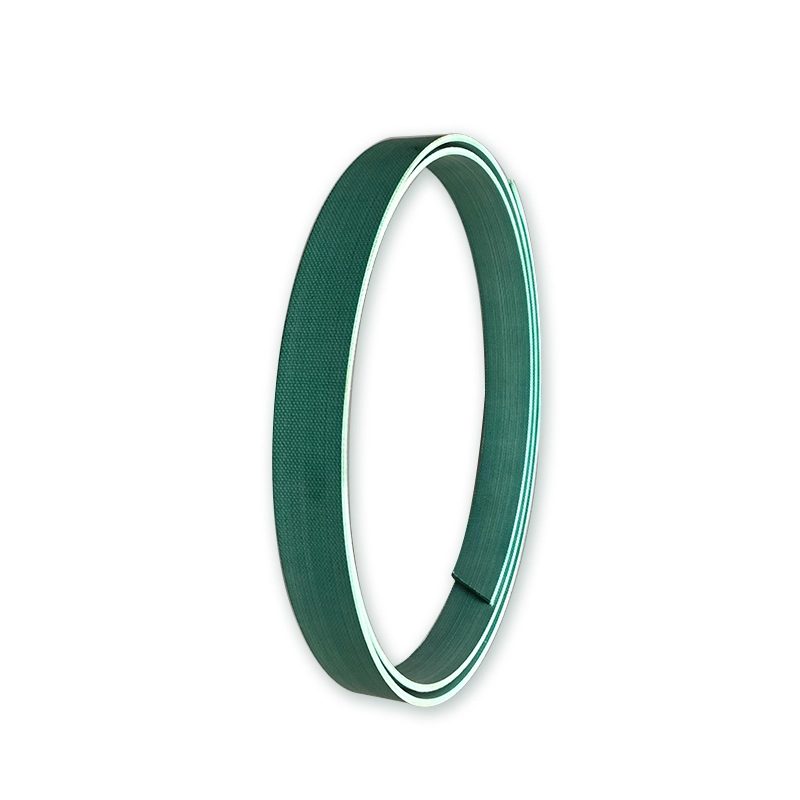

Vòng hỗ trợ phenolic được gia cố bằng vải (BELT)
Vòng hỗ trợ là các thành phần cơ bản quan trọng của xi lanh thủy lực. Để thích nghi với sự phát triển của các con dấu kết hợp vòng trượt và cấu trúc ổ trục mềm trên thế giới, công ty chúng tôi đã phát triển thành công các vòng hỗ trợ phenolic được gia cố bằng vải (thắt lưng). Nhiều năm sử dụng thực tế đã chỉ ra rằng sản phẩm này đã đạt hoặc vượt quá mức chất lượng của các sản phẩm nước ngoài tương tự và đã được người dùng ca ngợi rộng rãi. Bảng 1 đến 4 là các bảng hiệu suất của vòng hỗ trợ (thắt lưng) do công ty chúng tôi sản xuất.
| Nguồn mẫu | Độ dày của vòng hỗ trợ (mm) | Sức mạnh nén (MPA) | Tốc độ thay đổi trọng lượng của dầu (70 ± 2*24h） | Phá vỡ sức mạnh (MPA) | Độ bám dính xen kẽ (KN/M) |
| Thời trang+Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Sản phẩm của chúng tôi | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (với than chì) | 390 | 0.63 | 36.4 | 2.08 |
| Mẫu đa dạng | Sản phẩm của chúng tôi | Dàn nhạc Có thể ① | Duratec900 ① | TURCITE47 ② | MT64/5B | Nokwr (Nhật Bản) | POM sửa đổi Polyoxymetylen | Cat (chúng tôi) | |
| Giá trị đo lường | Các chỉ số cần thiết | ||||||||
| Sức mạnh nén (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Mẫu đa dạng | Sản phẩm của chúng tôi | Dàn nhạc Có thể ① | Duratec900 ① | TURCITE47 ② | MT64/5B | Nokwr (Nhật Bản) | POM sửa đổi Polyoxymetylen | Cat (chúng tôi) | |
| Giá trị đo lường | Các chỉ số cần thiết | ||||||||
| Sức mạnh nén (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Tải trên mỗi đơn vị chiều dài tiếp xúc w (n/mm) | Rơle liên hệ Hertz (N/MM2) | Hệ số ma sát | |||
| Trạng thái ma sát khô | Trạng thái bôi trơn dầu nhỏ | ||||
| Sản phẩm của chúng tôi | Dàn nhạc TLG | Sản phẩm của chúng tôi | Dàn nhạc TLG | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

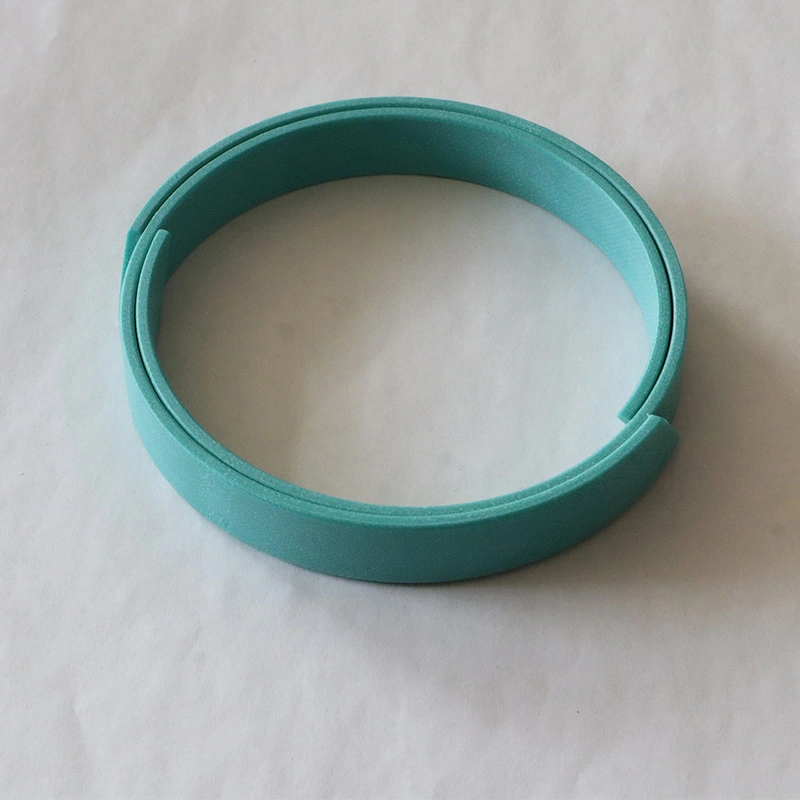

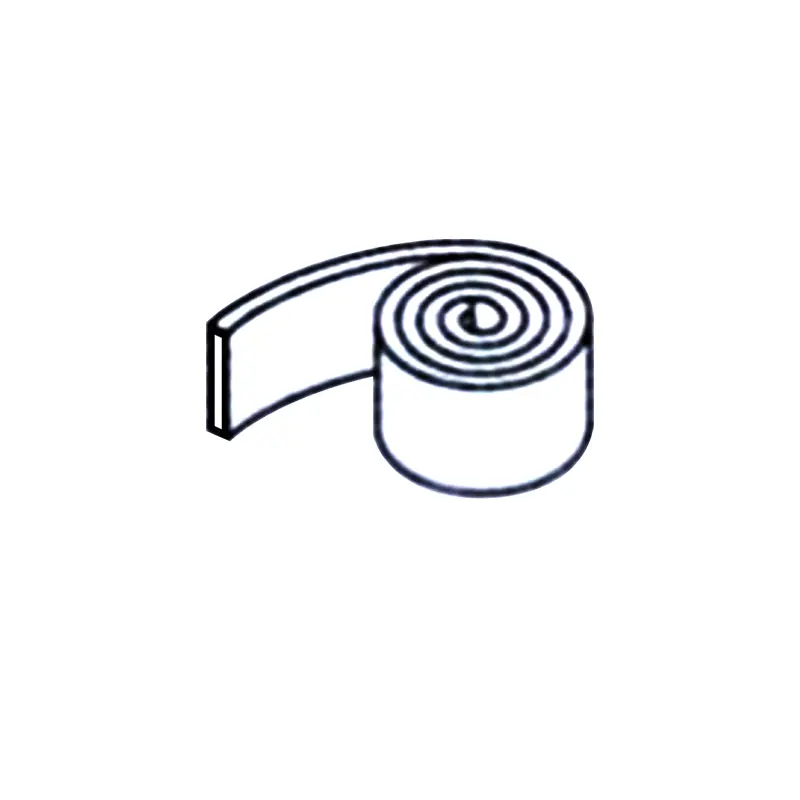

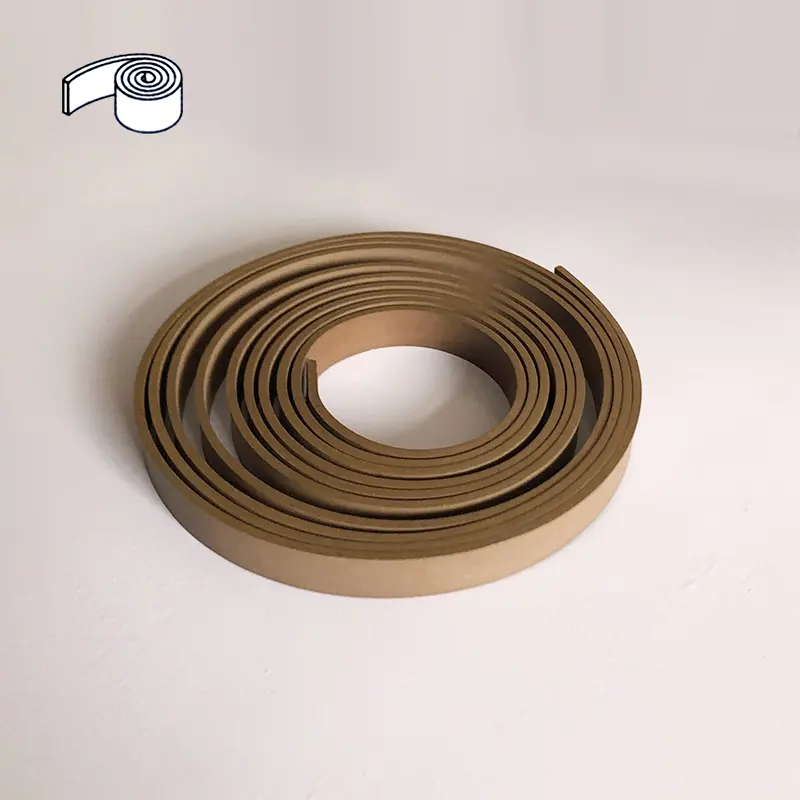

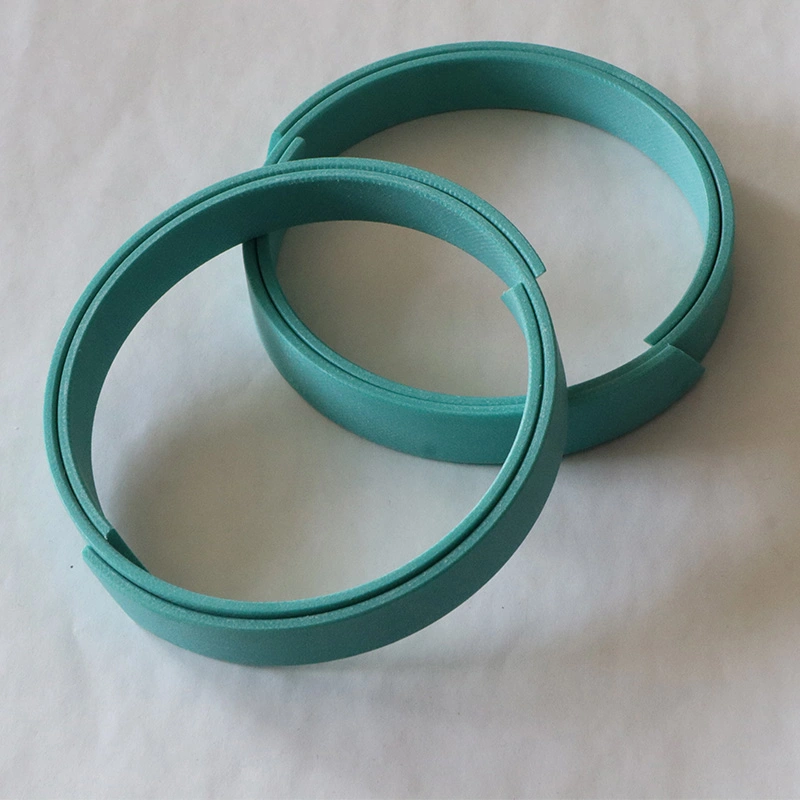

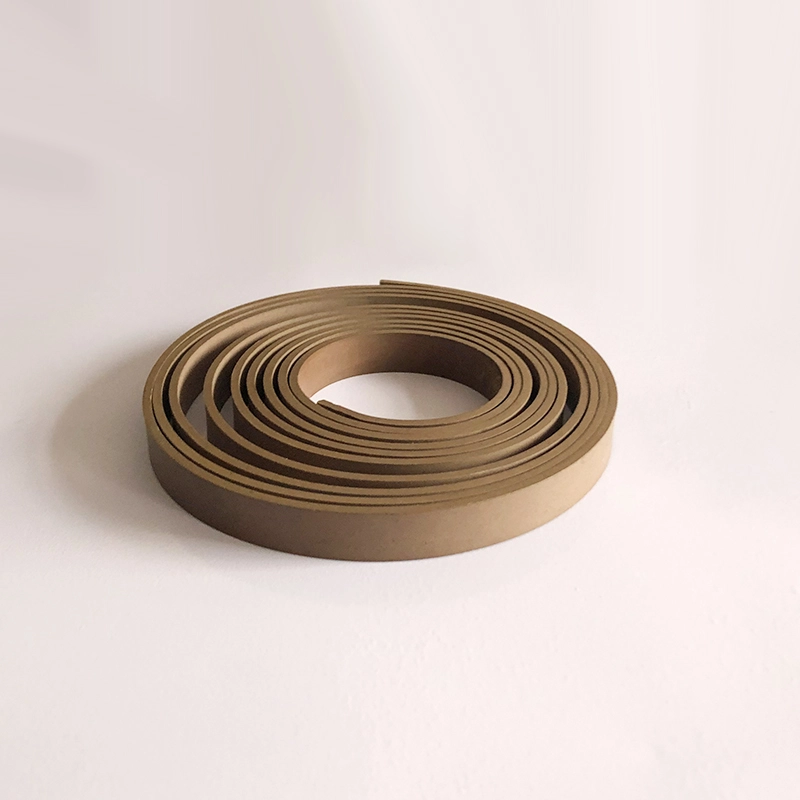

| Vành đai chống mài mòn PTFE (RING) | |
| Vật liệu | PTFE+Đồng |

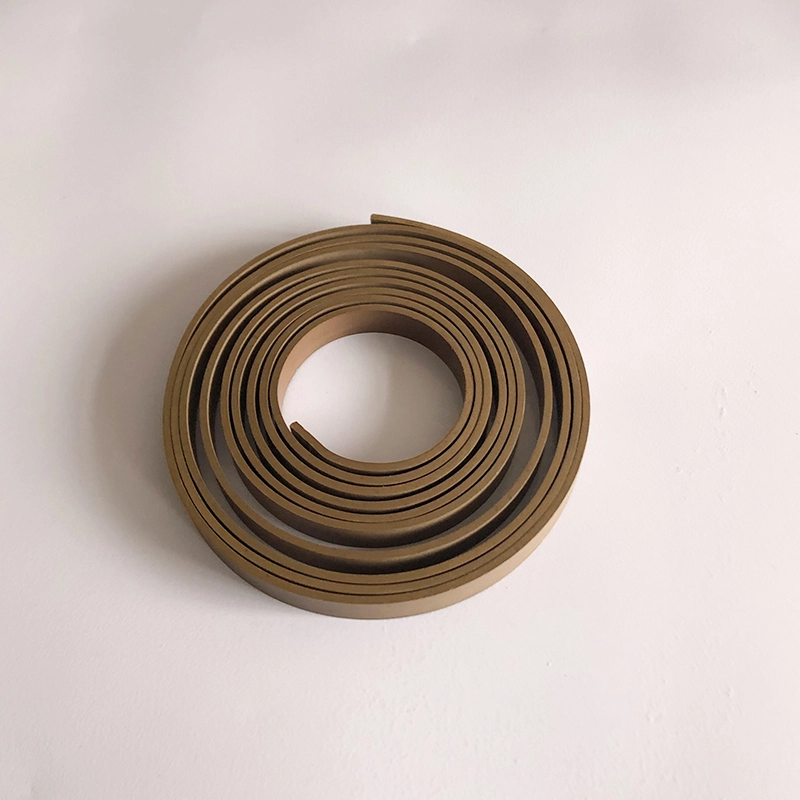

| Cung cấp | Cuộn (thường khoảng 20 mét/cuộn) hoặc cắt theo chiều dài cần thiết |
| Thuận lợi | 1. Ma sát thấp, không leo và cắn; |
| 2. Có thể hoạt động tốt mà không cần bôi trơn đầy đủ; | |
| 3. Chống lại một loạt các phương tiện truyền thông, ổn định hóa học tuyệt vời; | |
| 4. Có thể chứa các vật thể cứng được nhúng trong vòng chống mài mòn, làm giảm các vật cứng làm trầy xước xi lanh và con dấu, vì vậy trong các tình huống tải trọng nặng, sử dụng nhiều vòng chống mài mòn; | |
| 5. Nó cũng có khả năng chống mài mòn tốt trong các tình huống tốc độ cao và tải trọng ánh sáng, vì vậy đây là chiếc nhẫn chống mài mòn được sử dụng rộng rãi nhất; | |
| 6. Không có giới hạn kích thước, có thể được sử dụng trong các tình huống đường kính lớn. | |
| Nhiệt độ | -60 ~+200 |
| Tốc độ tối đa | 15m/s |
| Cường độ đùn tối đa | 15n/mm2 (20 °) |
| 7,5n/mm2 (80 °) | |
| 5n/mm2 (120 °) | |

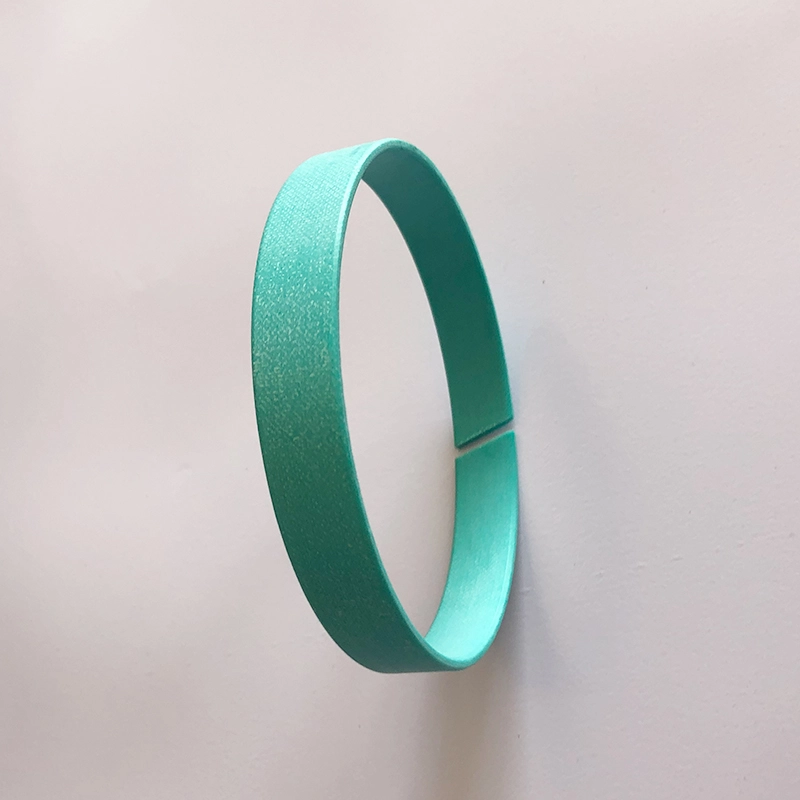

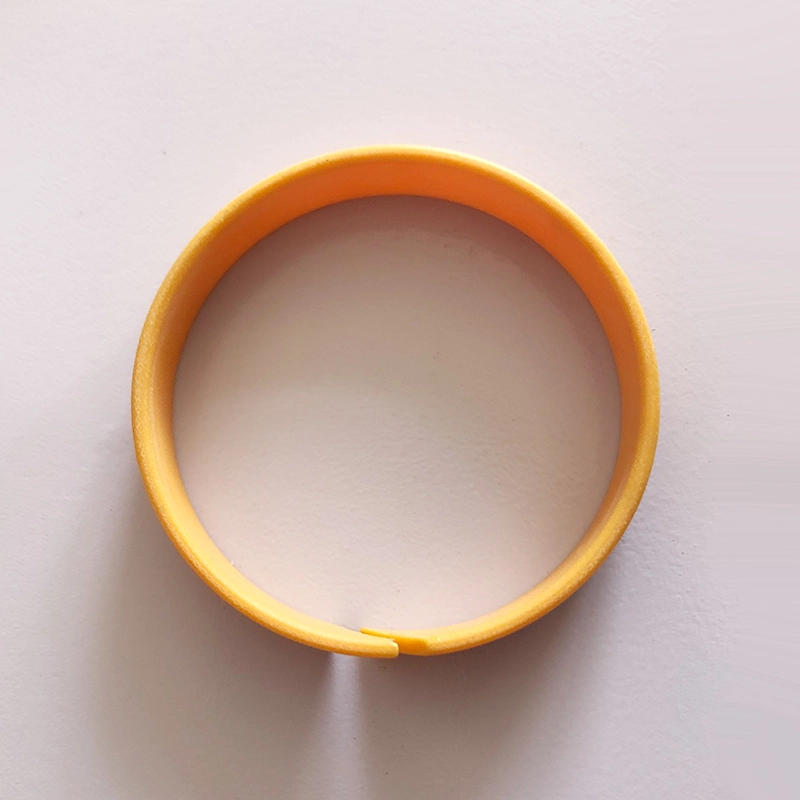

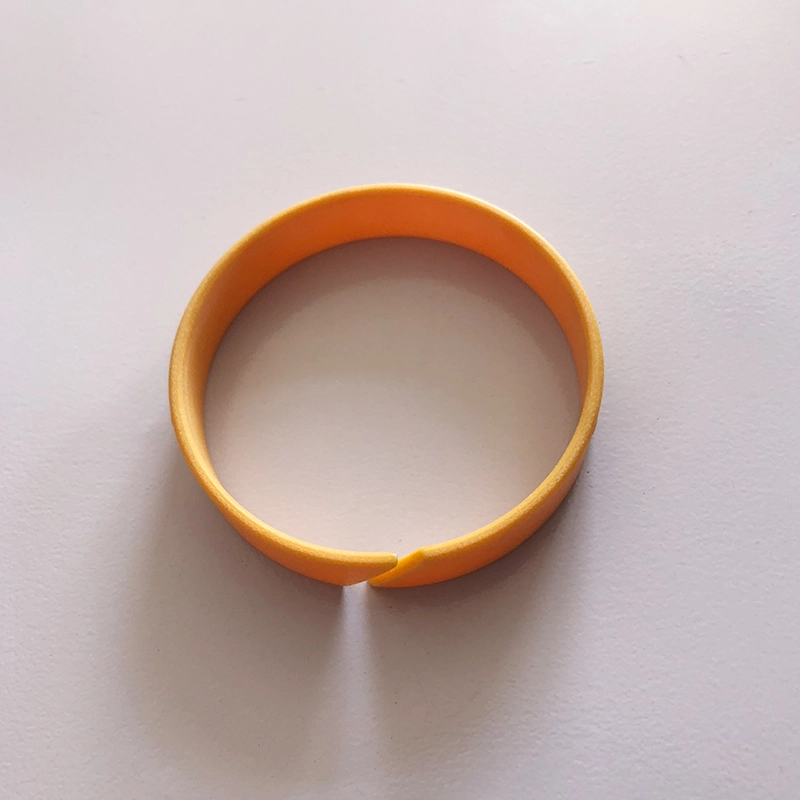

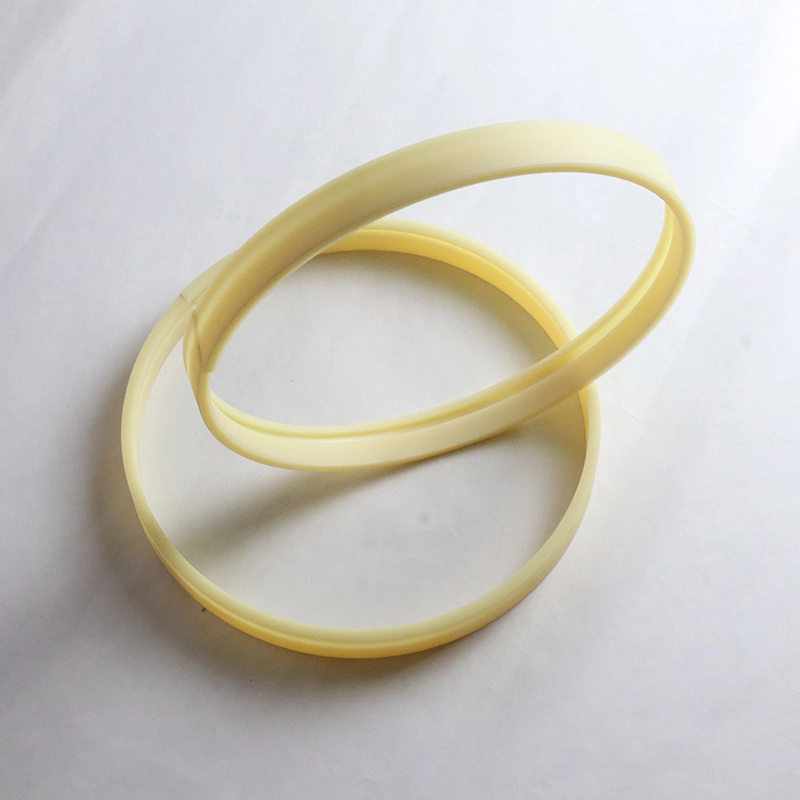

Nhẫn hướng dẫn phi kim loại cho RCS Piston Rod
Nhẫn hướng dẫn phi kim loại cho RCT Piston
Đối với piston hoặc thanh piston chạy trong xi lanh thủy lực, vòng mòn có hiệu ứng hướng dẫn chính xác và có thể hấp thụ các lực xuyên tâm. Đồng thời, vòng đeo có thể ngăn tiếp xúc kim loại của các bộ phận trượt trong xi lanh thủy lực. So với vòng đeo kim loại, vòng đeo không kim loại có nhiều lợi thế. Trong số đó, các vòng hướng dẫn phenolic và PTFE được gia cố bằng vải có sẵn trong loại cắt tại chỗ và loại sẵn sàng sử dụng.
1. Kháng mặc tốt
2. Tránh tiếp xúc kim loại với kim loại
3. Có thể ức chế rung động cơ học
4. Do hiệu ứng tập trung của vòng mòn, một khoảng trống xuyên tâm lớn được cho phép
5. Groove đơn giản, dễ cài đặt
6. Chi phí bảo trì thấp dựa trên những lợi thế trên, nó được sử dụng rộng rãi
Nguyên vật liệu:
1.
2.
3. Formaldehyd nhựa + chất xơ gia cố
Bảng so sánh khả năng chịu tải của các vật liệu khác nhau (tham khảo)
| Nguyên vật liệu | Công suất tải tối đa (N/mm2) |
| Bột đồng chứa đầy PTFE | 15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C) |
| Phenolic với vải | 90 (60 ° C); 40 (80 ° C) |
| Polyoxymetylen hoặc nylon | 25 (60 ° C); 15 (80 ° C) |
| Polyoxymethylen hoặc nylon chứa đầy | 40 (60 ° C); 30 (80 ° C) |
| Độ mịn | RTMAX (μM) | RA (μm) |
| Bề mặt trượt | ≤2,5 | 0,05-0.3 |
| Đáy rãnh | ≤10 | 2 |
| Mặt rãnh | ≤15 | 3 |

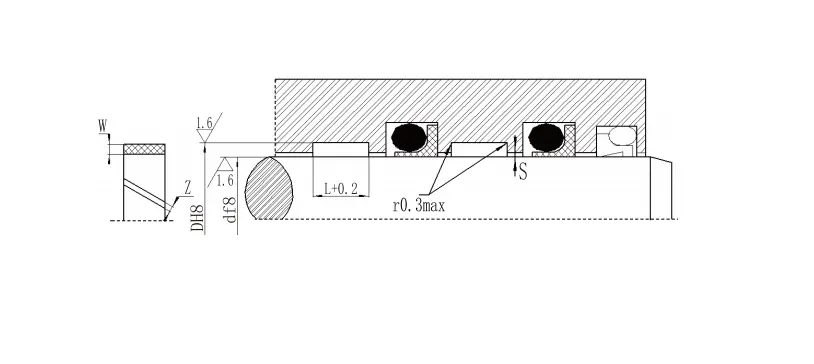

Piston Rod Guide Ring Specic
| Đường kính thanh | Đường kính dưới cùng | Chiều rộng rãnh | Độ dày | Khoảng cách |
|
Đường kính thanh | Đường kính dưới cùng | Chiều rộng rãnh | Độ dày | Khoảng cách |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
| RCSF-1 Hướng dẫn tự thu thập thông số vòng | |||||||
| Tham số | RCSF-1 | RCSF-1D | RCSF-1B | RCSF-1S | |||
| Ống lót không có chì | Tay áo đặc biệt thủy lực | Bushing cơ sở bằng đồng | Tay áo chống ăn mòn bằng thép không gỉ | ||||
 |
 |
 |
 |
||||
| Áp suất ổ trục tối đa (động) | 140n/mm² | 140n/mm² | 140n/mm² | 140n/mm² | |||
| Áp suất ổ trục tối đa (tĩnh) | 250n/mm² | 250n/mm² | 250n/mm² | 250n/mm² | |||
| Chuyển động dao động | 60n/mm² | 60n/mm² | 60n/mm² | 60n/mm² | |||
| Tốc độ trượt tối đa (bôi trơn dầu) | <2m/s | <2m/s | <2m/s | <2m/s | |||
| Hệ số ma sát μ | Ma sát khô | 0,04 ~ 0,2 | 0,04 ~ 0,18 | 0,03 ~ 0,18 | 0,04 ~ 0,2 | ||
| Bôi trơn dầu | 0,02 ~ 0,08 | 0,02 ~ 0,08 | 0,02 ~ 0,08 | 0,02 ~ 0,08 | |||
| Giá trị PV tối đa (khô) | 3.6n/mm².m/s | 3,8n/mm².m/s | 4.3n/mm².m/s | 3.6n/mm².m/s | |||
| Giá trị PV tối đa (dầu) | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | |||
| Nhiệt độ hoạt động | -195 ~+280 | -195 ~+280 | -195 ~+280 | -195 ~+280 | |||
| Độ dẫn nhiệt | 42W/m.K. | 42W/m.K. | 42W/m.K. | 42W/m.K. | |||
| Hệ số mở rộng tuyến tính | 11*10-6/k | 11*10-6/k | 18*10-6/k | 15*10-6/k | |||
| Bảng tham số vòng hướng dẫn bằng đồng loại RCFB | |||||||
| Tham số | RCFB090 | RCFB092 | RCFB09G |
|
|||
 |
 |
 |
|
||||
| Tỉ trọng | 8,9g/cm³ | 8,9g/cm³ | 8,9g/cm³ |
|
|||
| Cường độ nén | 470n/mm² | 470n/mm² | 470n/mm² |
|
|||
| Độ dẫn nhiệt | 60W/m.K. | 60W/m.K. | 58W/m.K |
|
|||
| Hệ số mở rộng tuyến tính | 18,5*10-6/k | 18,5*10-6/k | 18,5*10-6/k |
|
|||
| Độ cứng | 90 ~ 120hb | 90 ~ 120hb | 90 ~ 120hb |
|
|||
| Kéo dài | 55% | 55% | 55% |
|
|||
| Tên vật chất | Cusn8p | Cusn8p | Cusn8p |
|
|||
| Các vật liệu tùy chọn khác | Cusn6.5p | Cusn6.5p | Cusn6.5p |
|
|||
