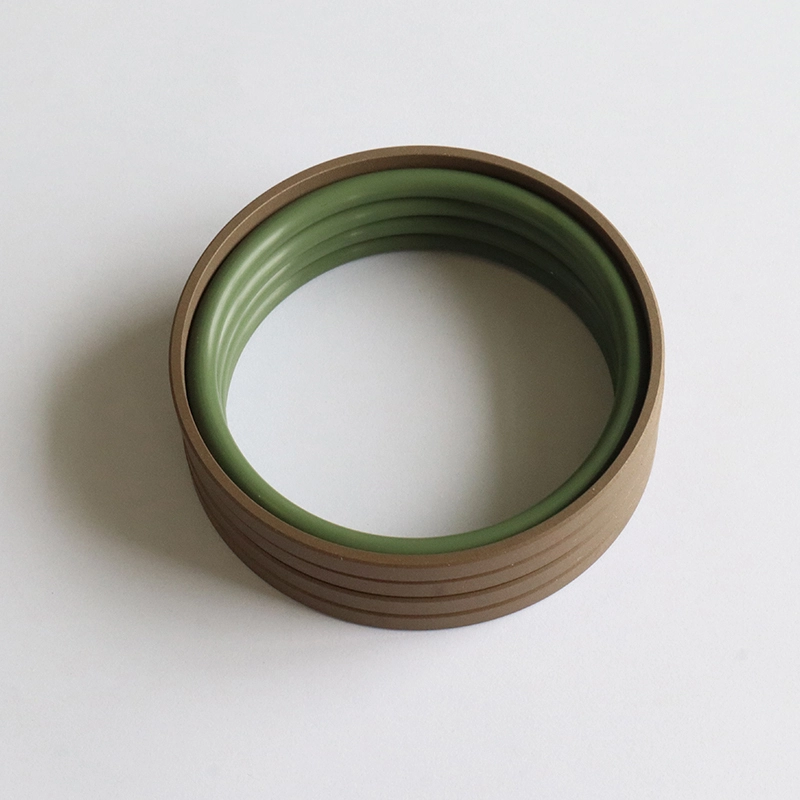

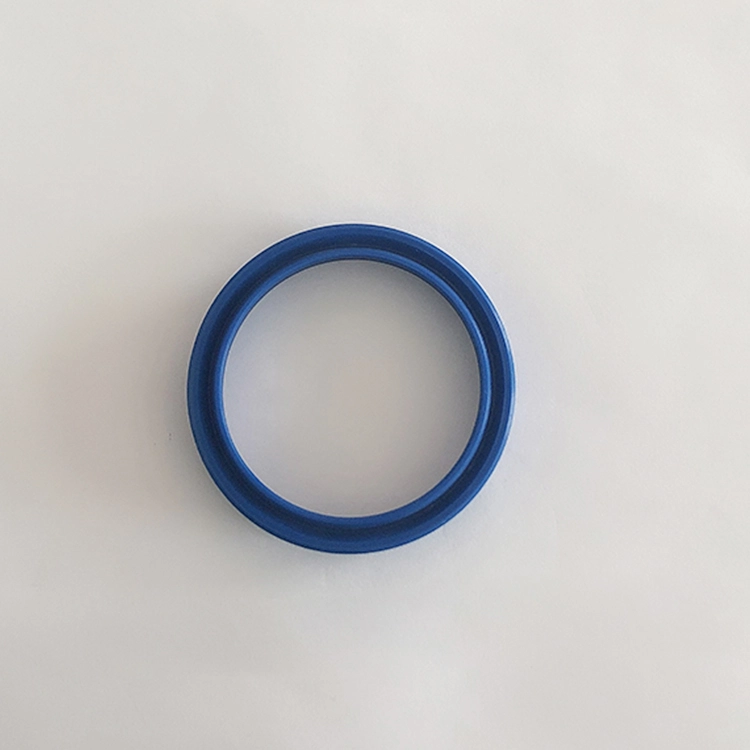

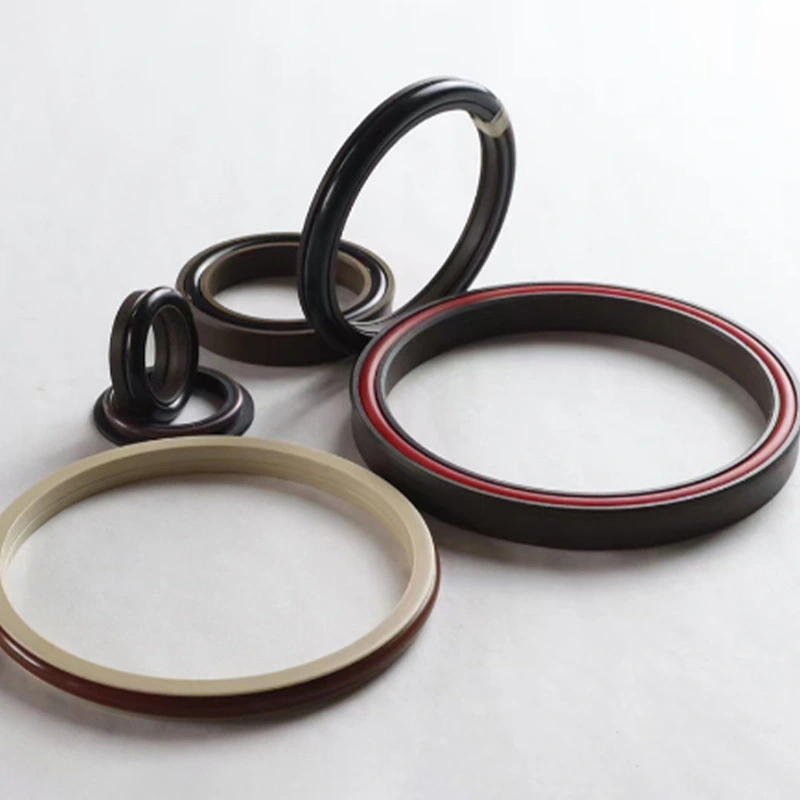

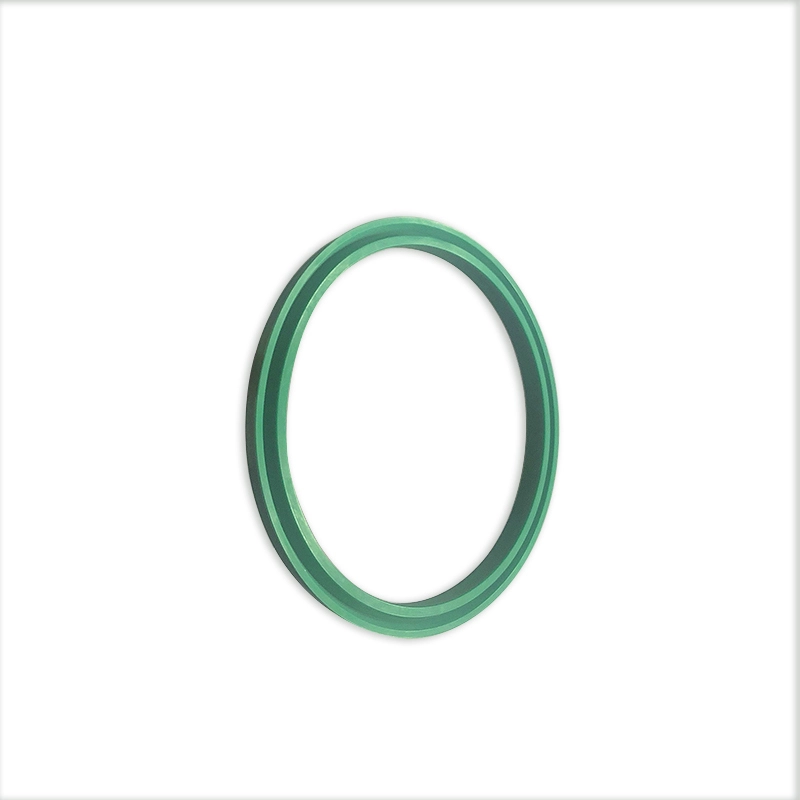

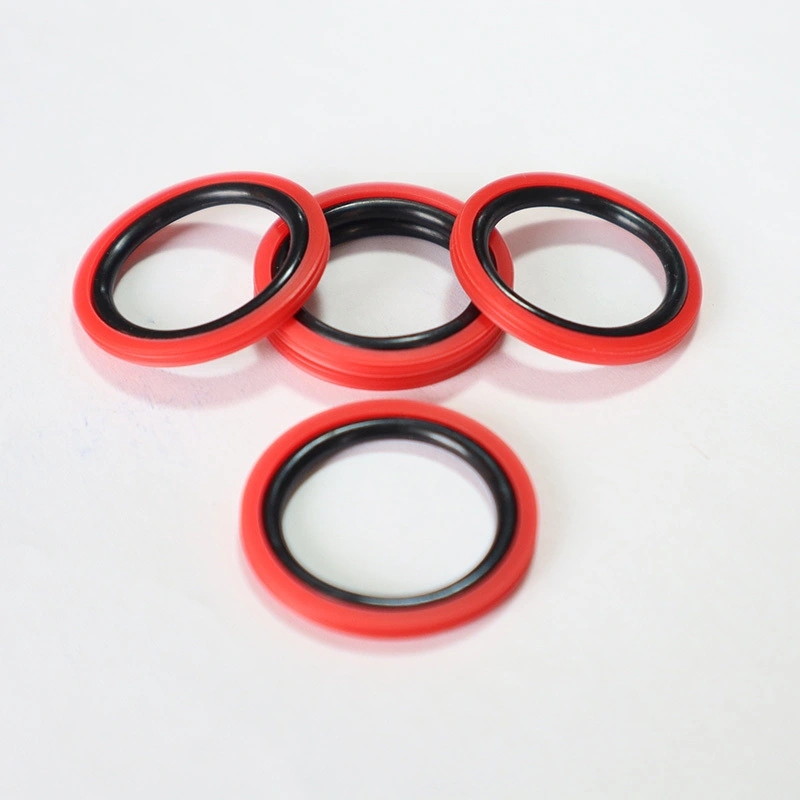

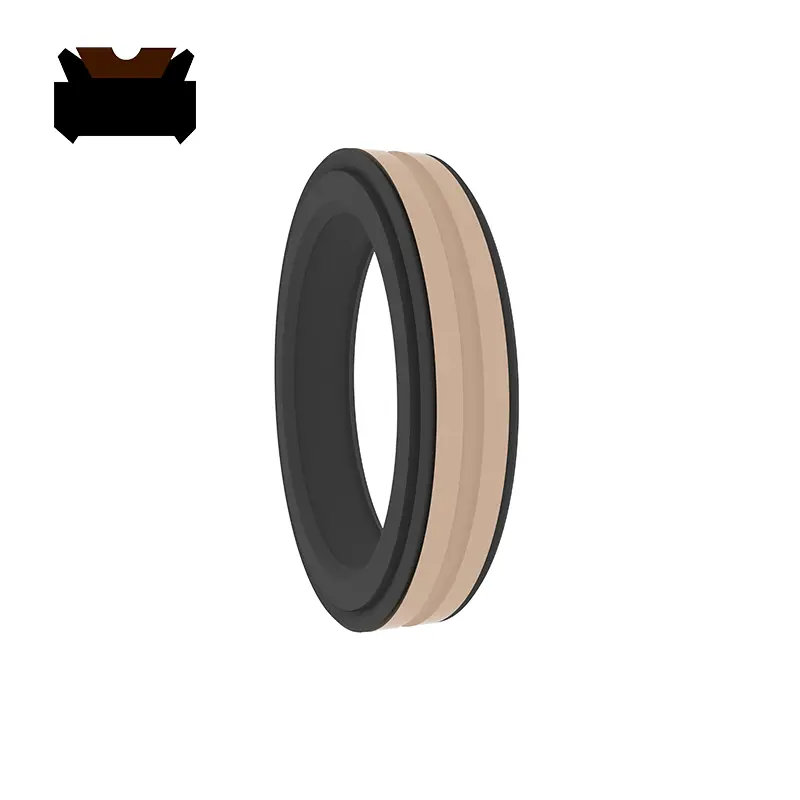

Các con dấu thủy lực cho các lỗ piston, trong nhà máy và trung tâm R & D của chúng tôi, có những mô hình và loại phụ, mỗi loại có đặc điểm riêng, nhưng chúng tôi đã đạt được kiểm soát chất lượng nghiêm ngặt.

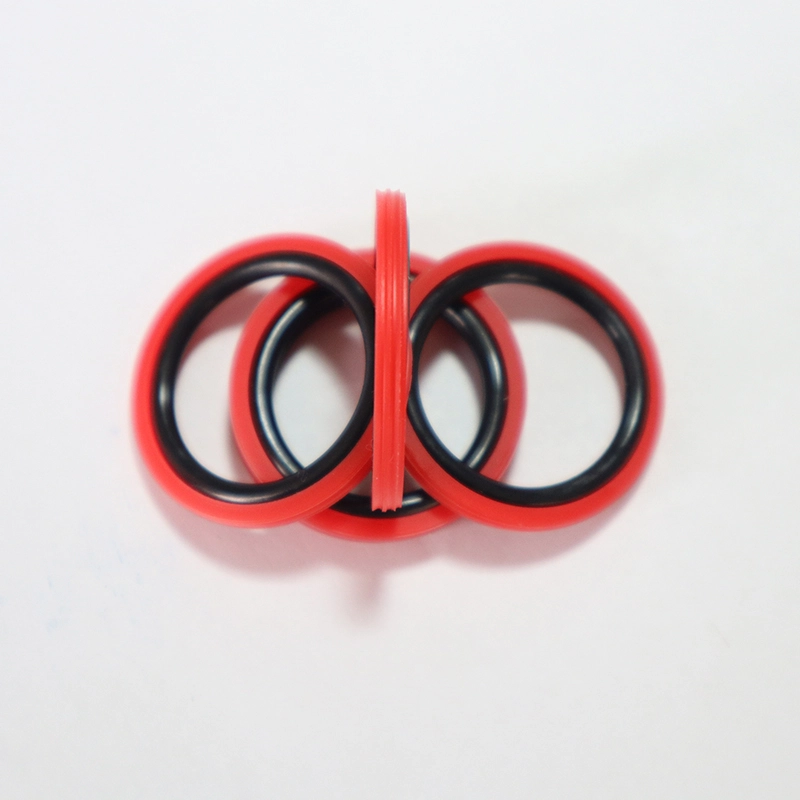

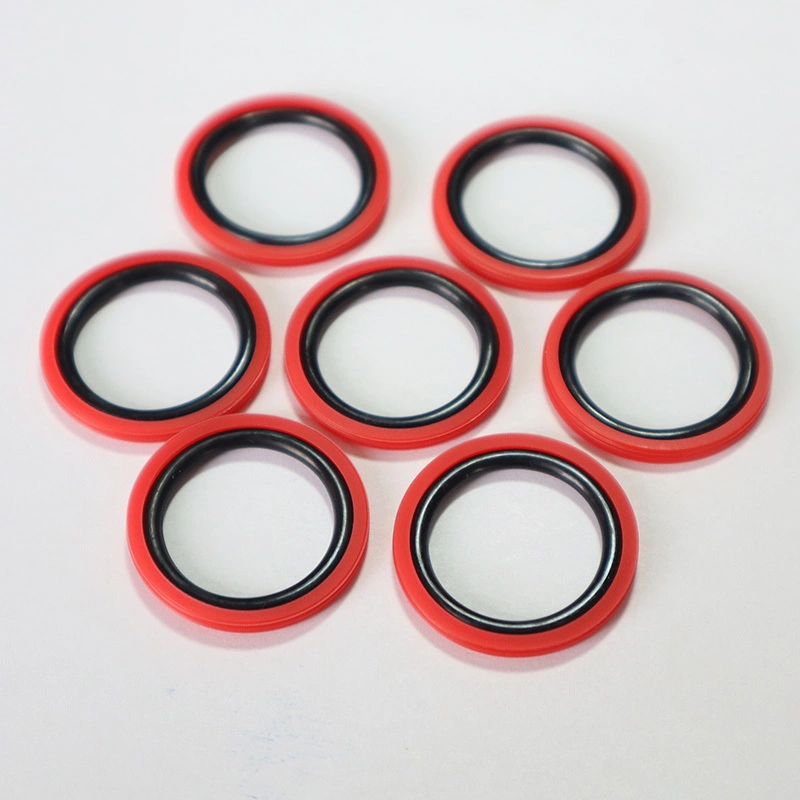

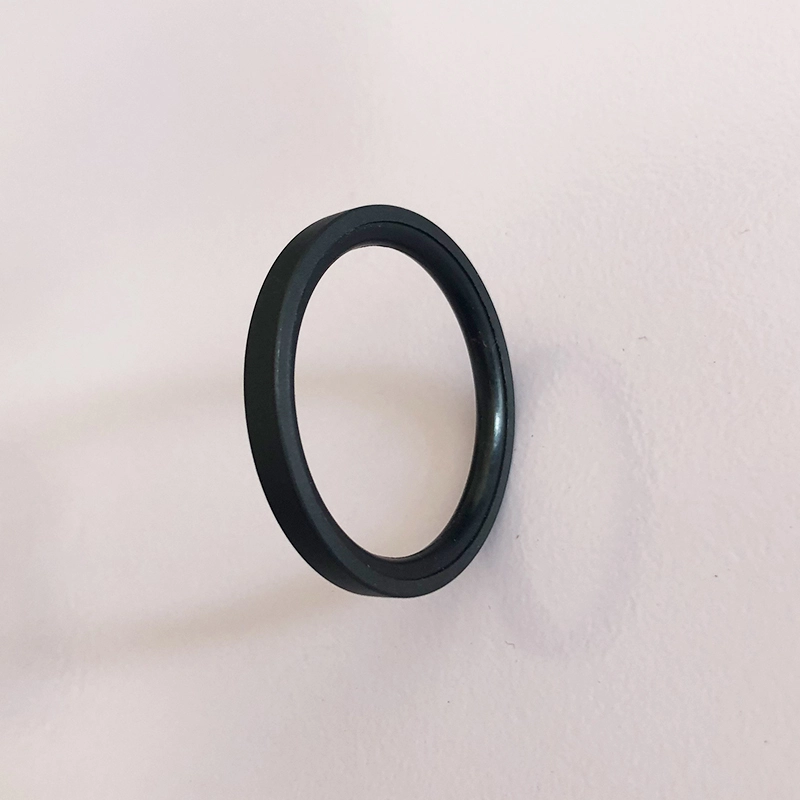

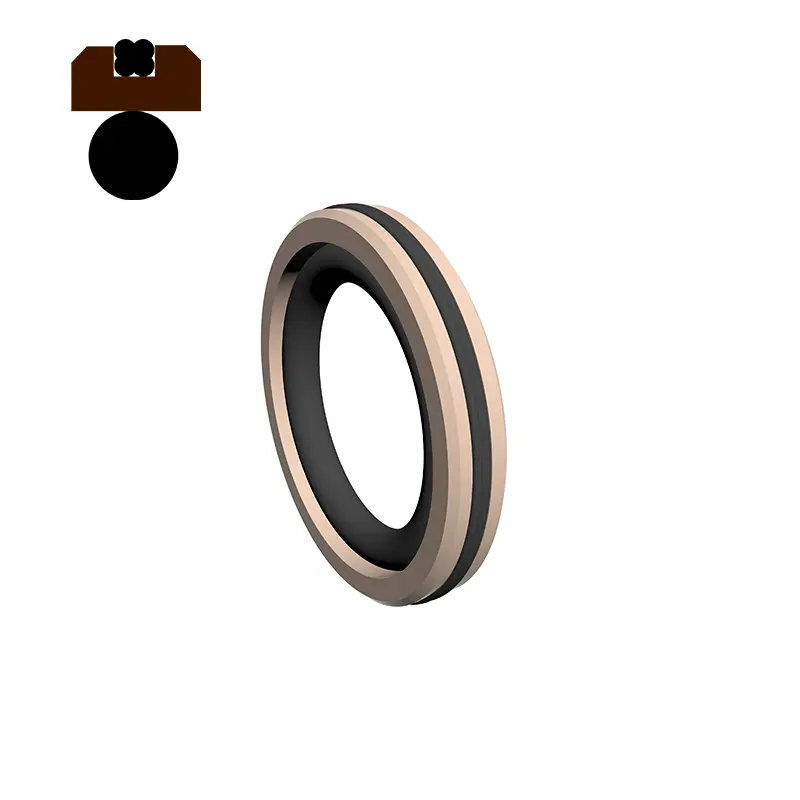

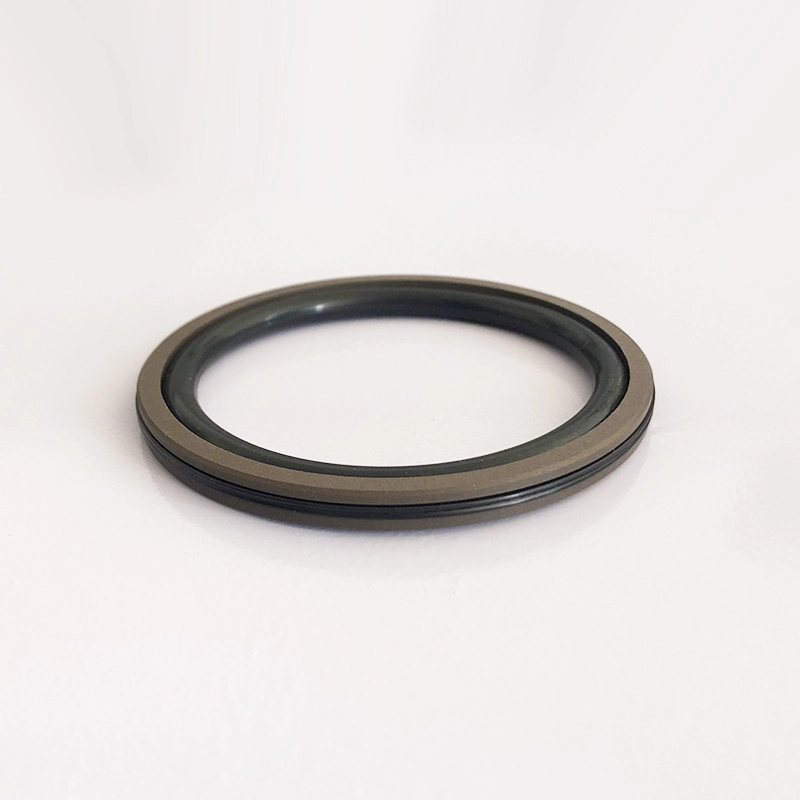

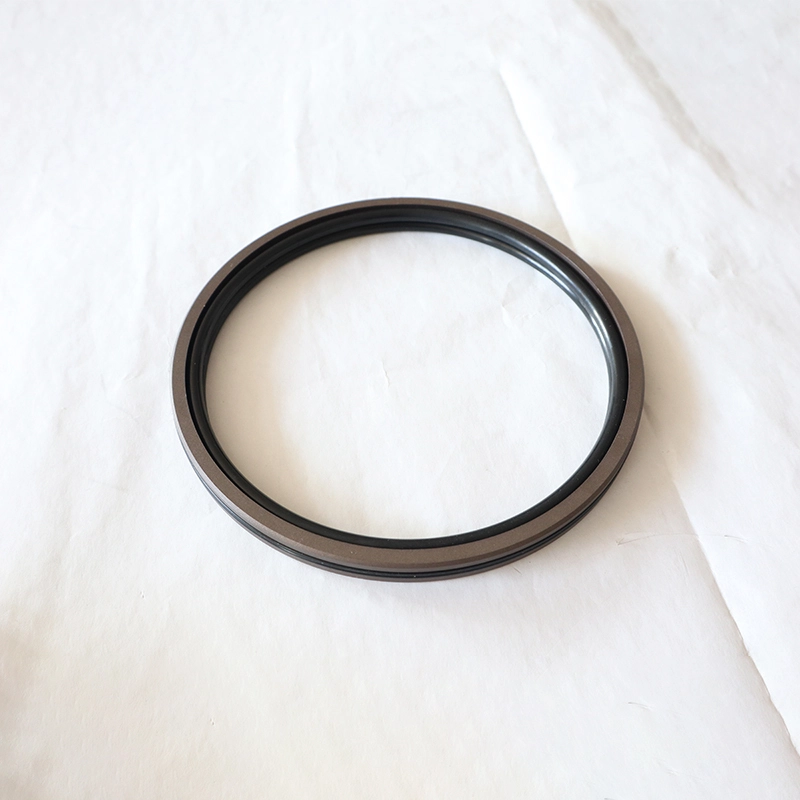

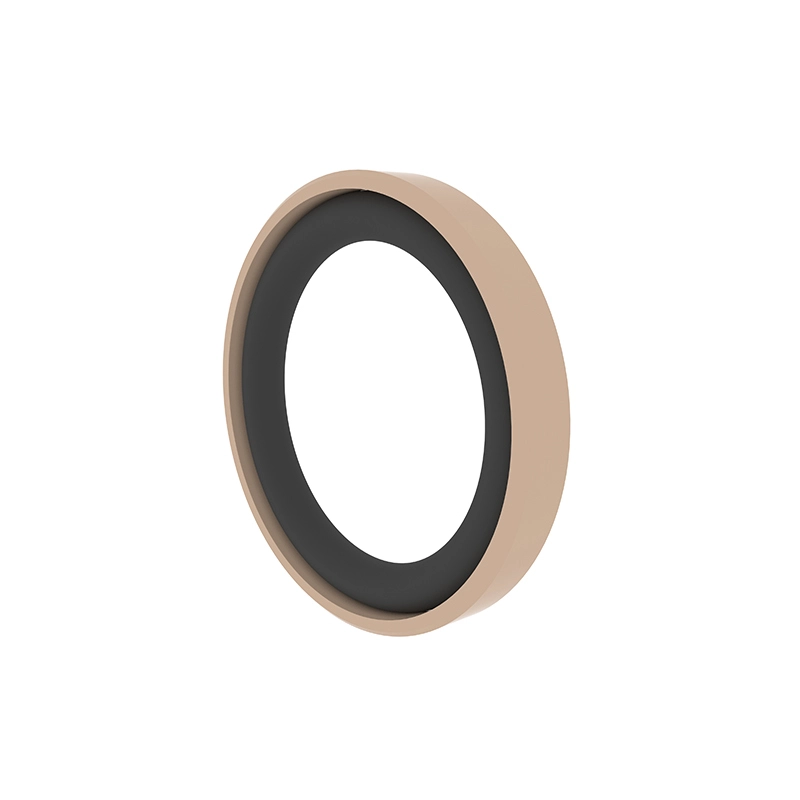

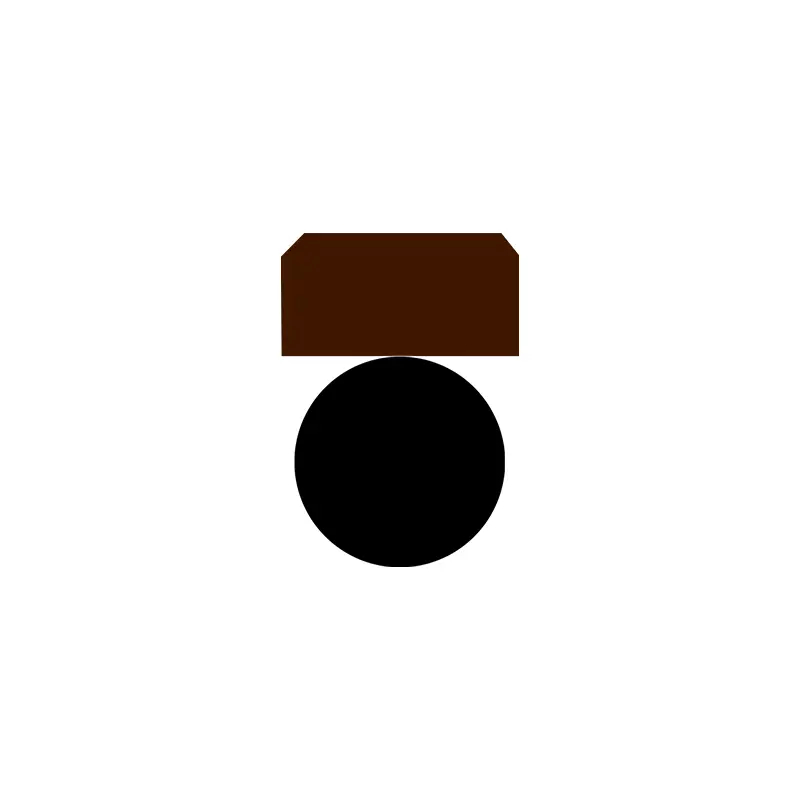

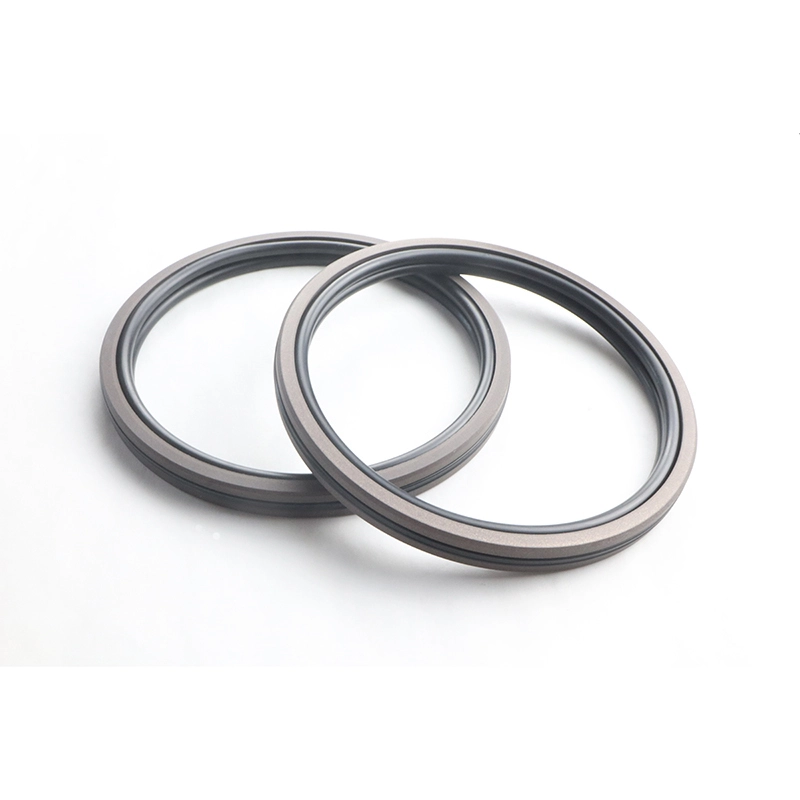

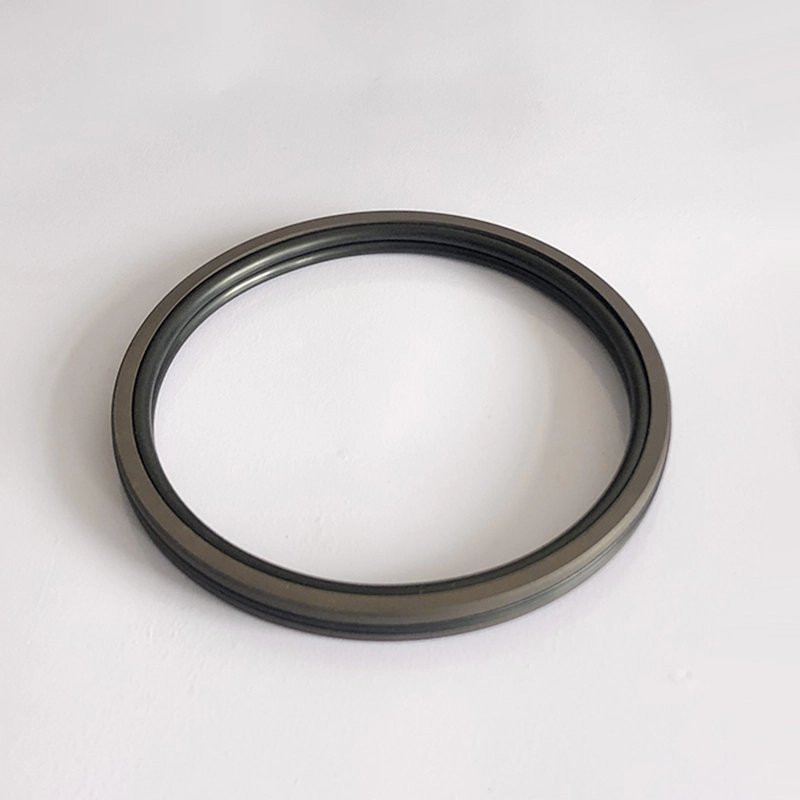

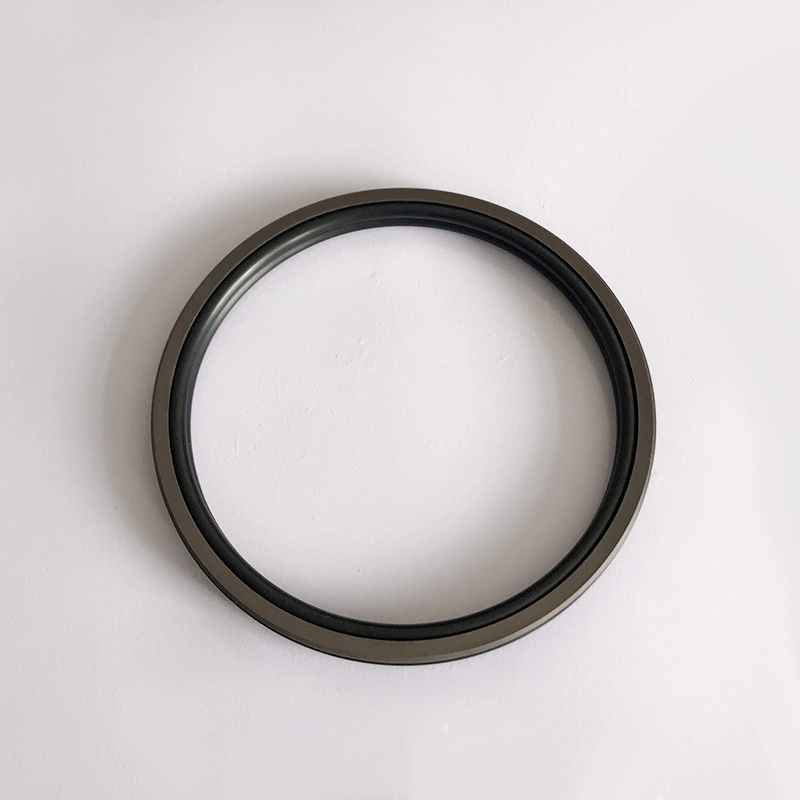

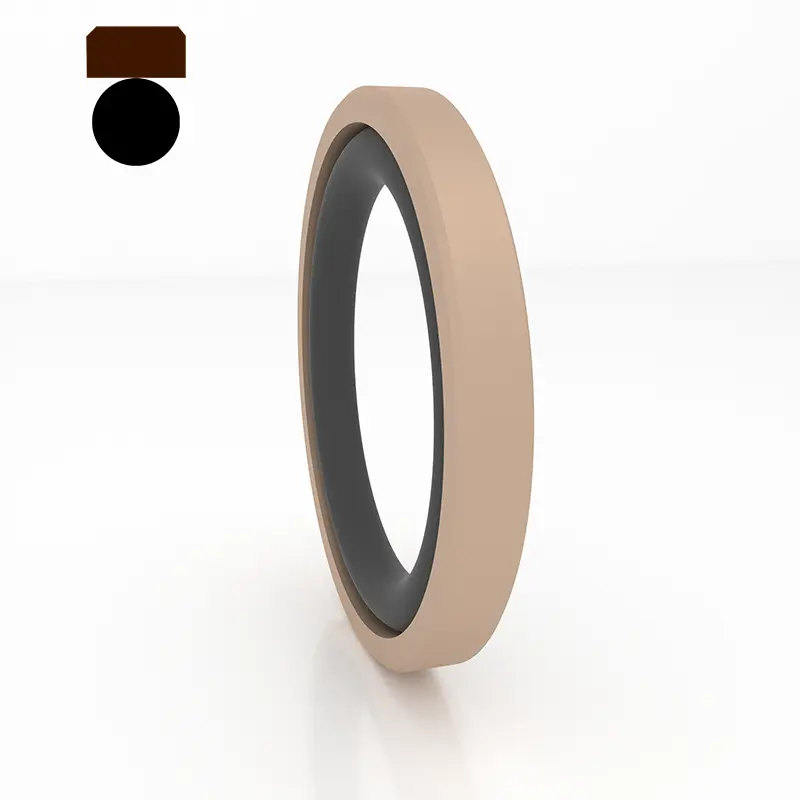

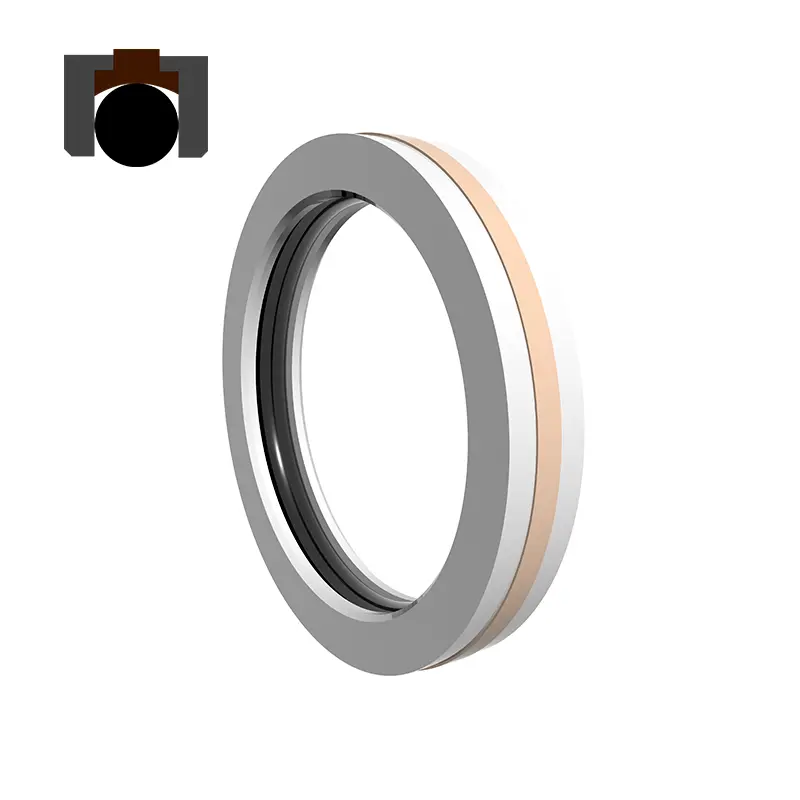

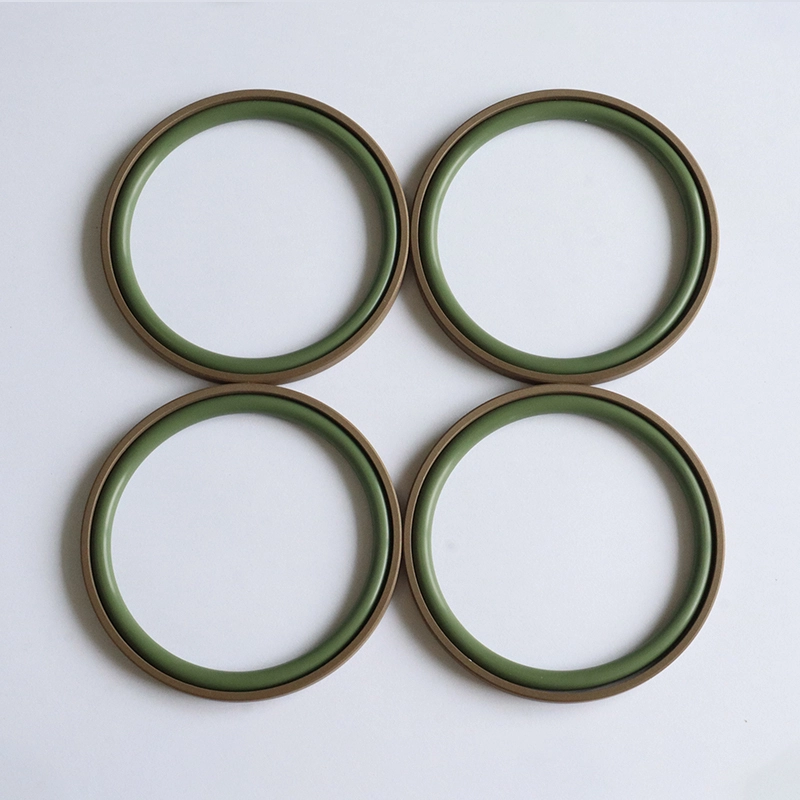

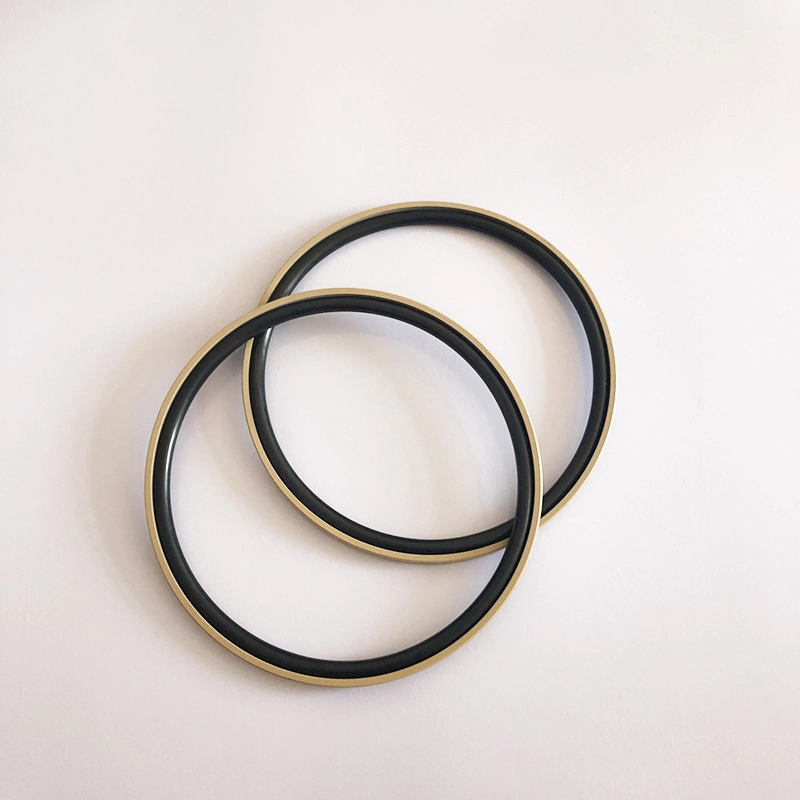

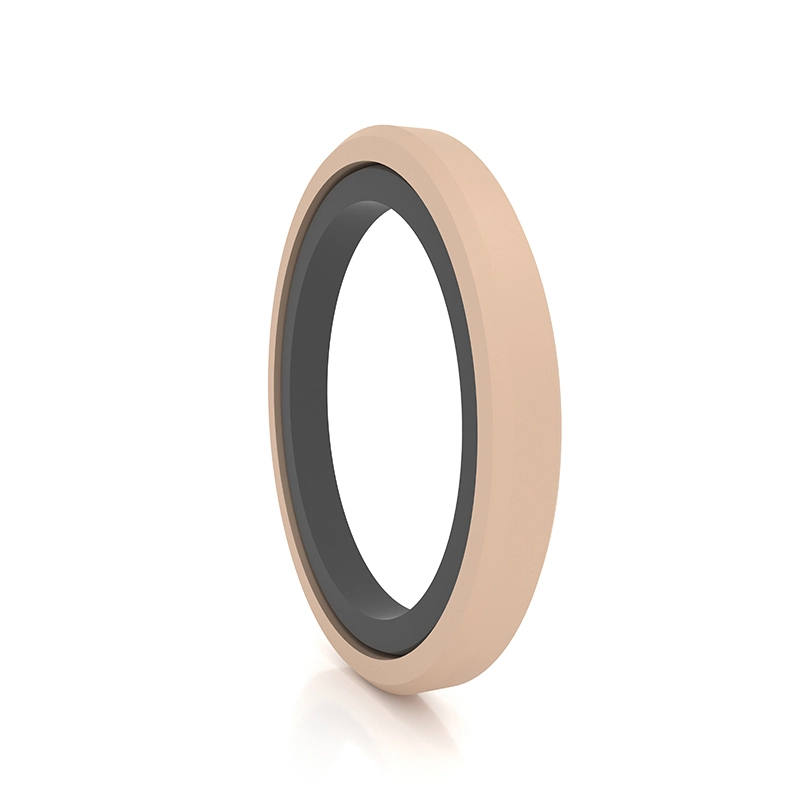

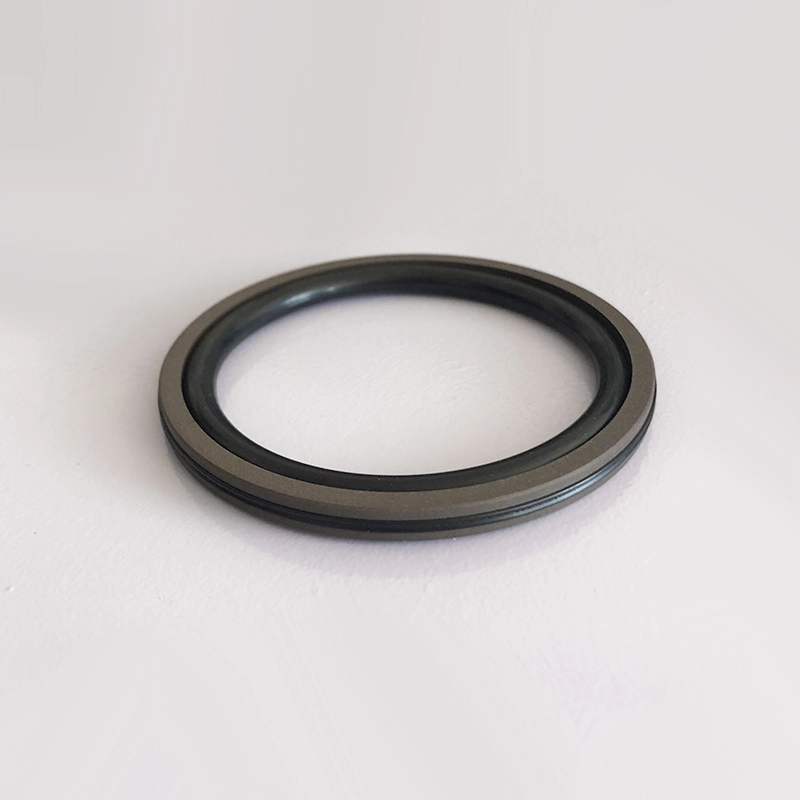

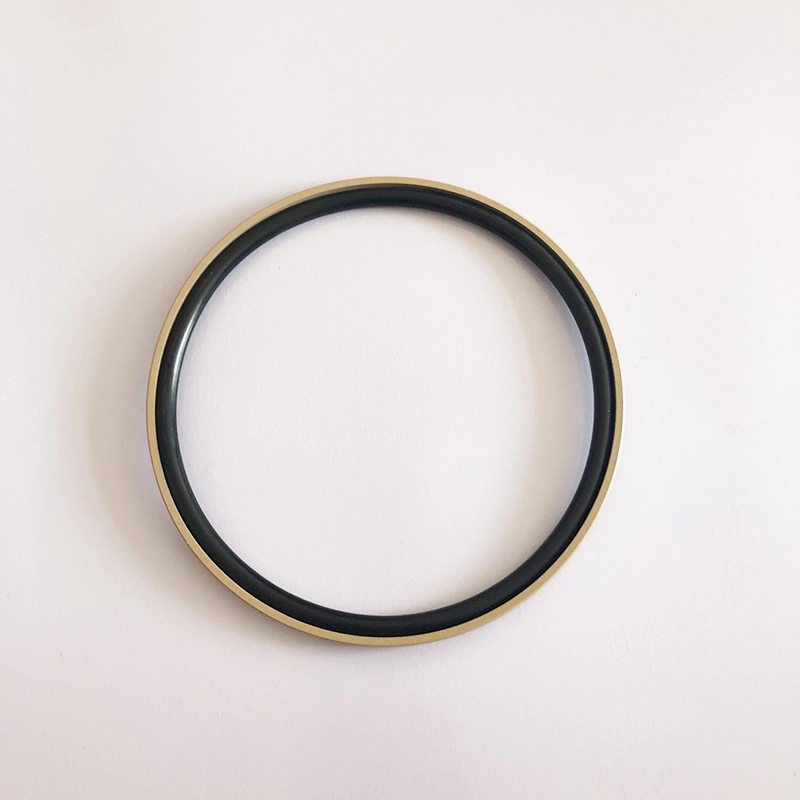

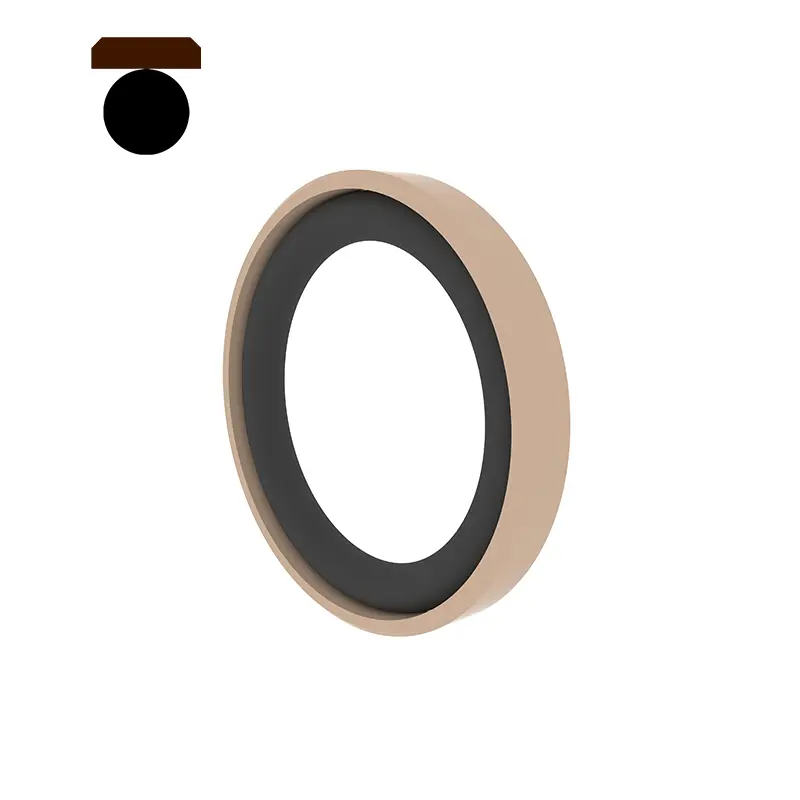

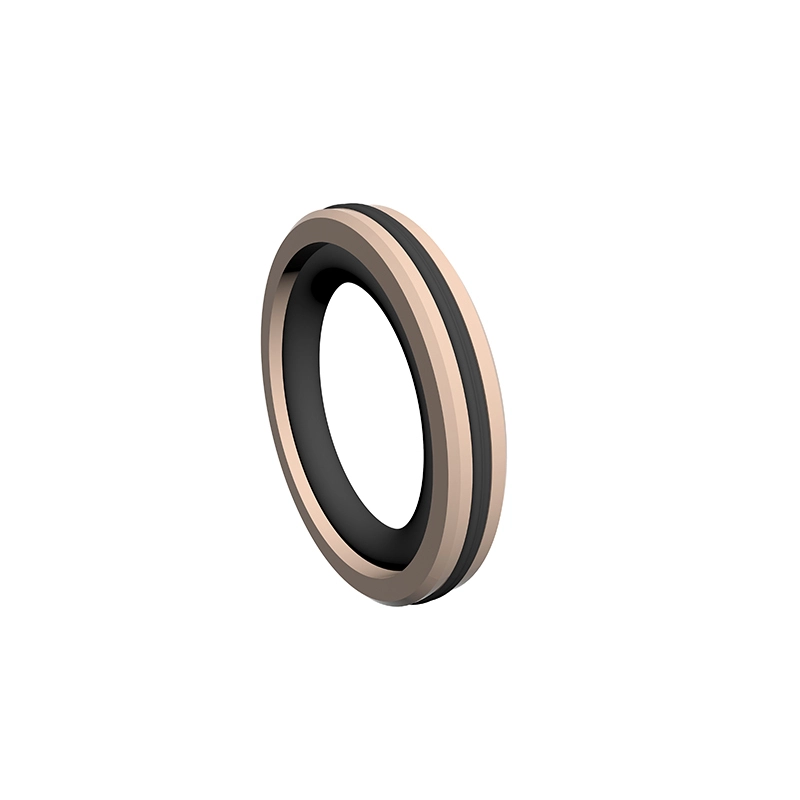

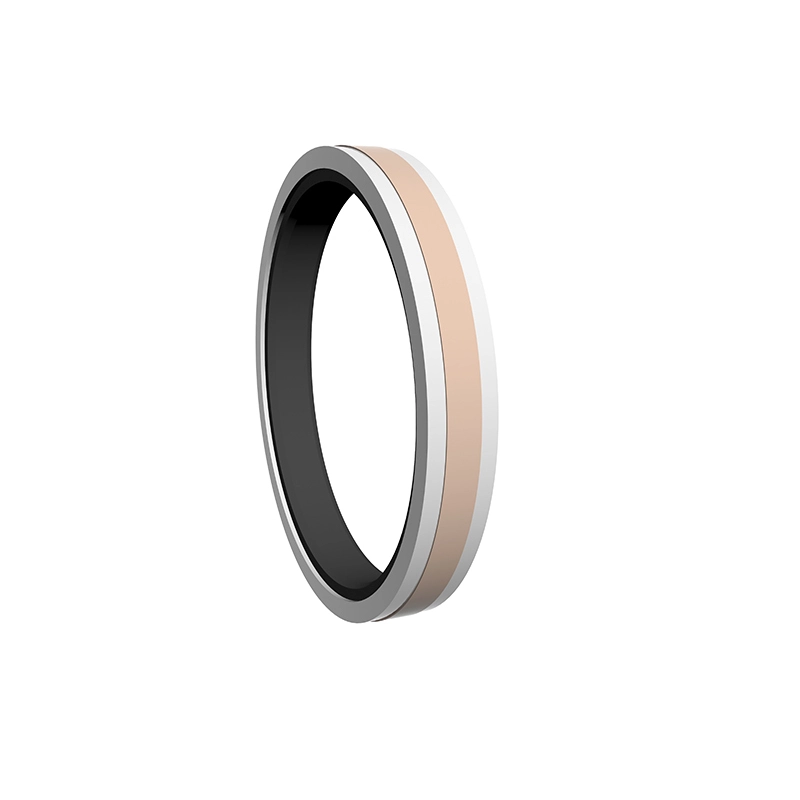

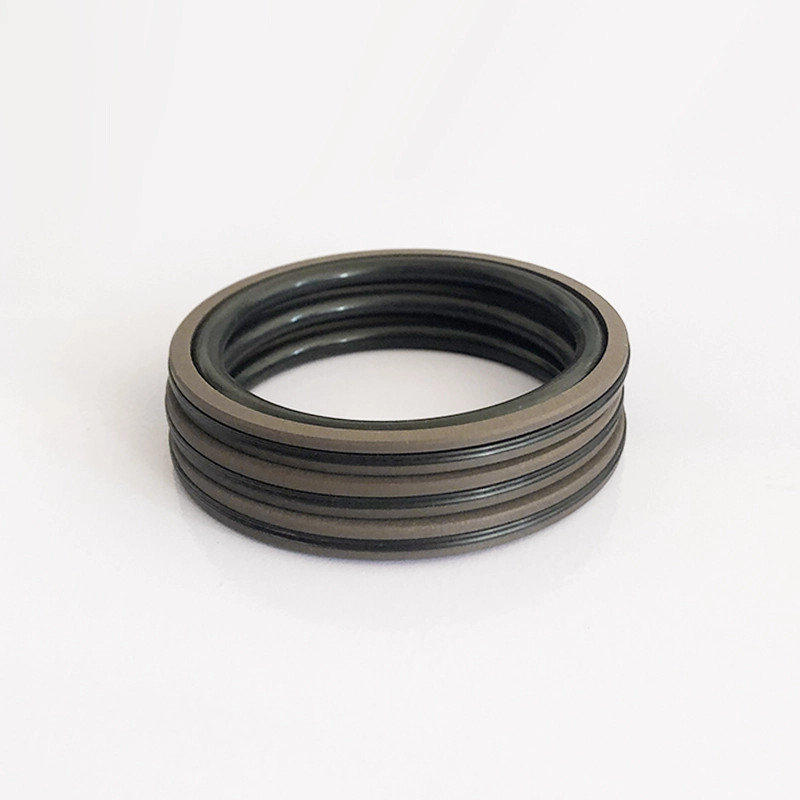

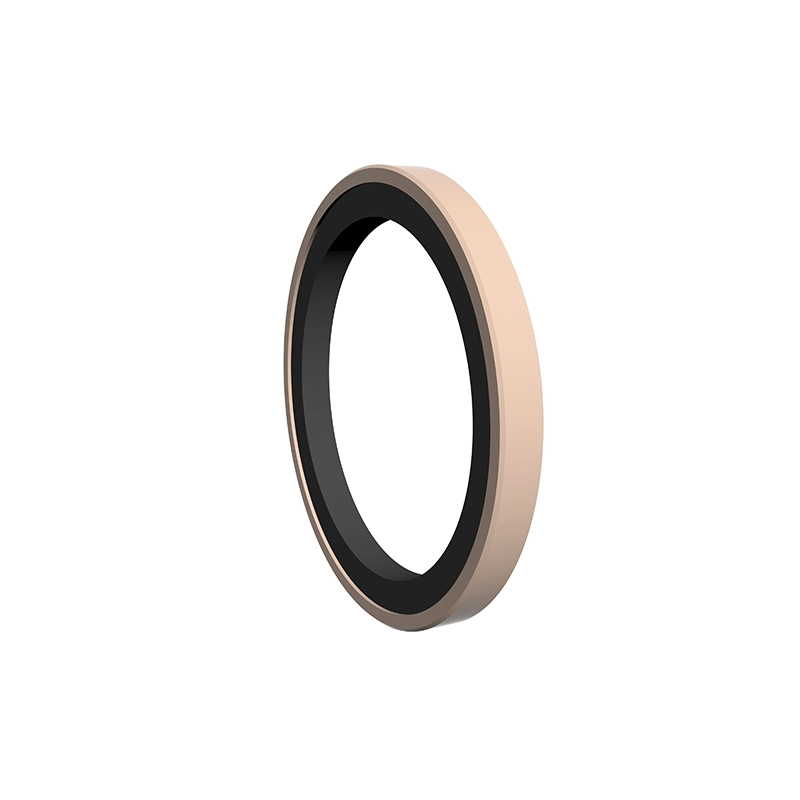

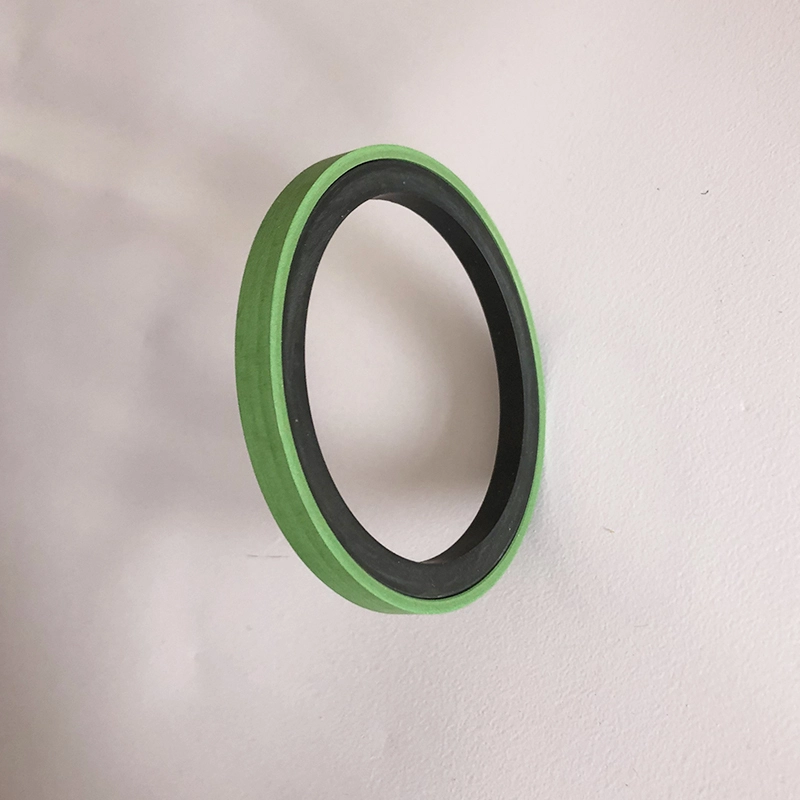

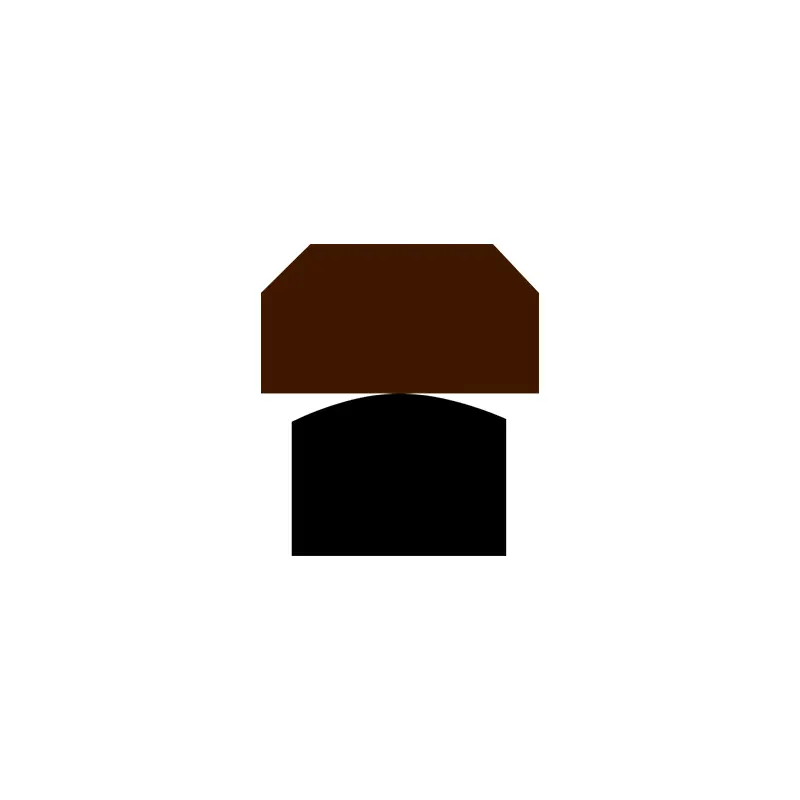

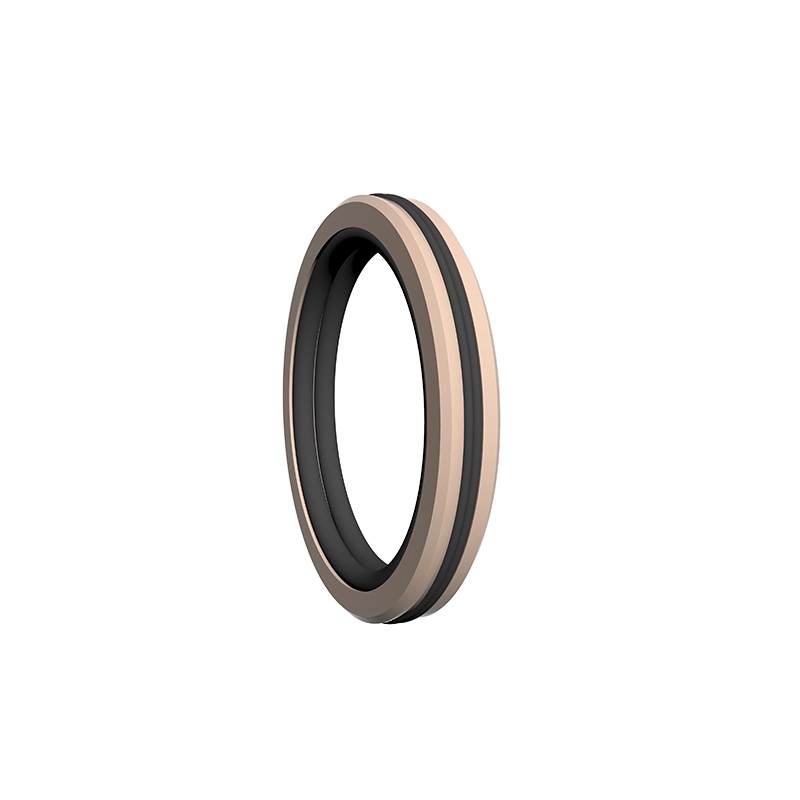

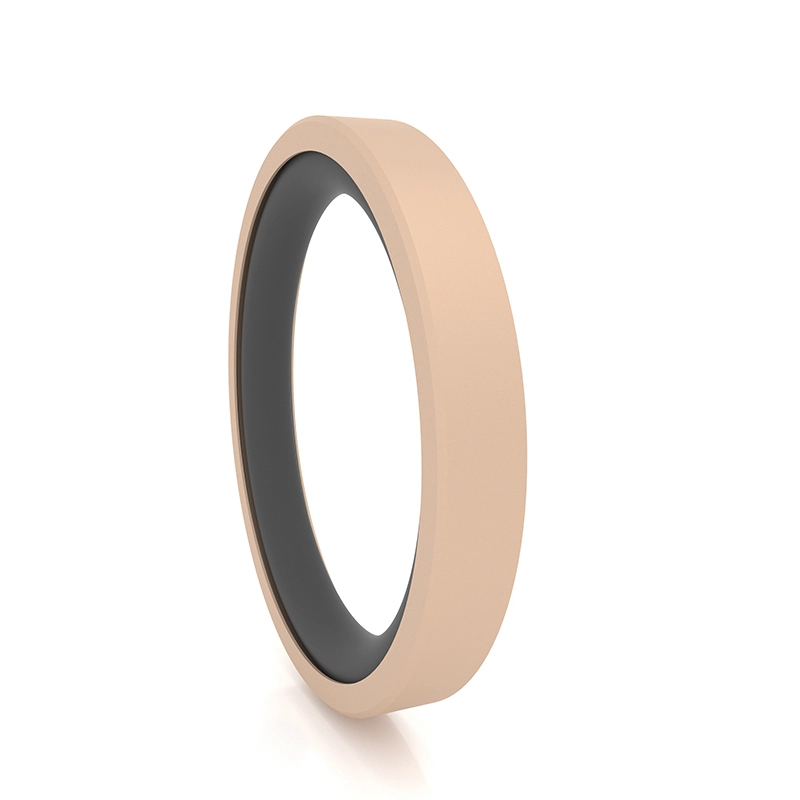

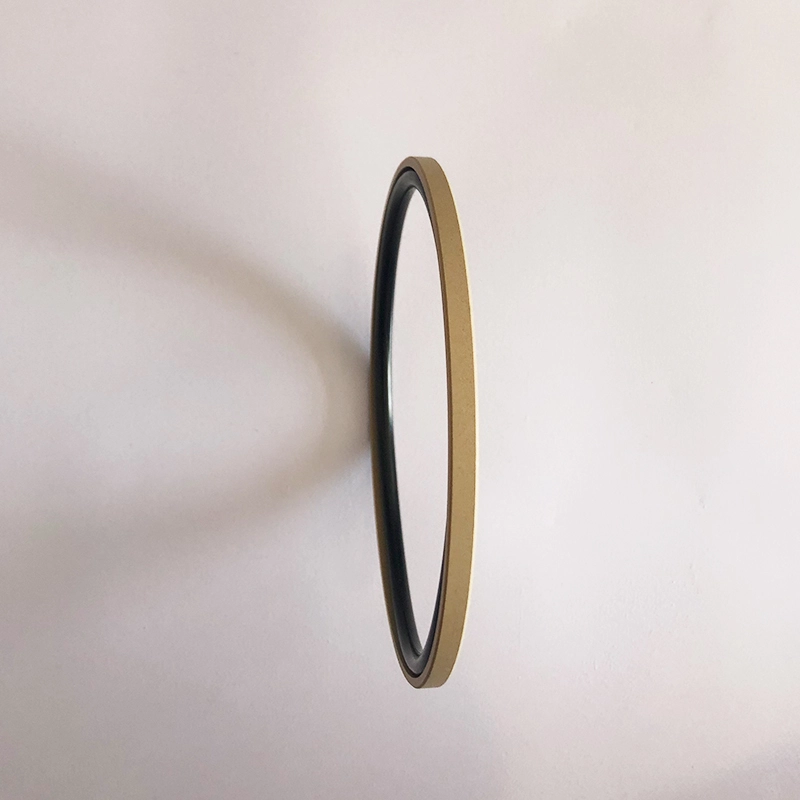

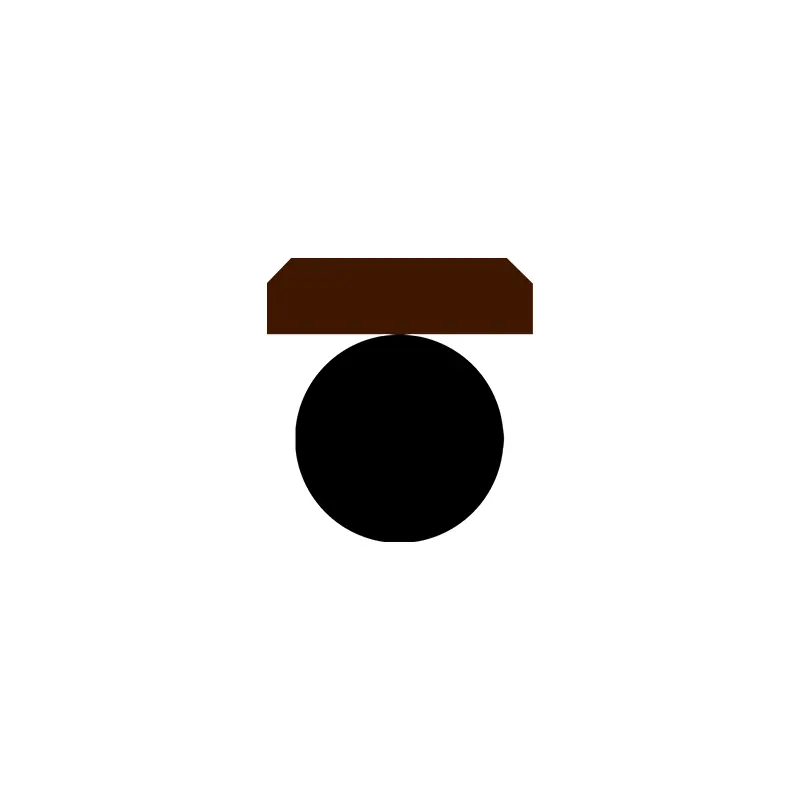

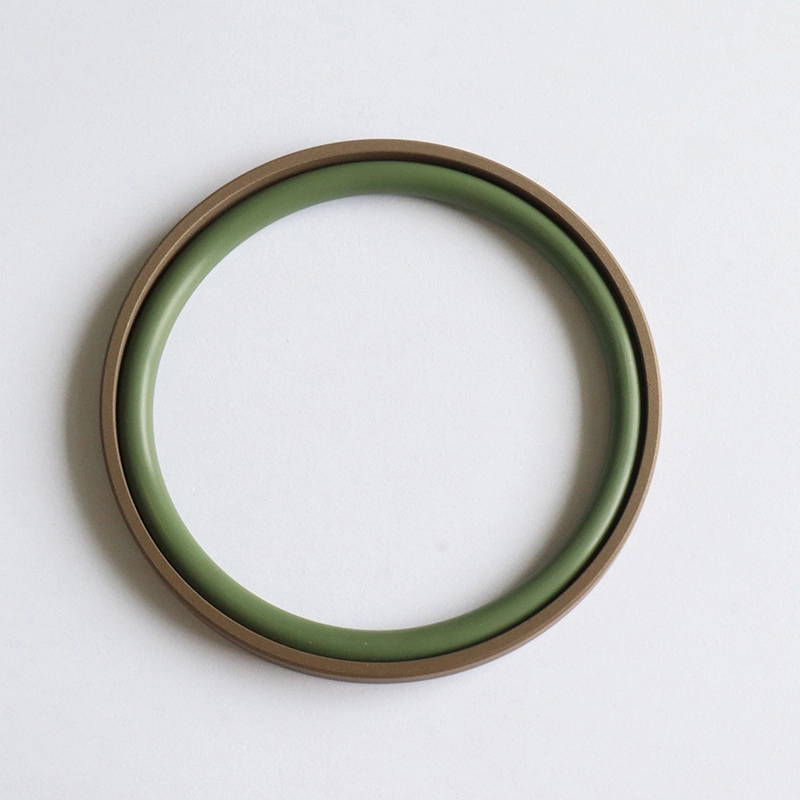

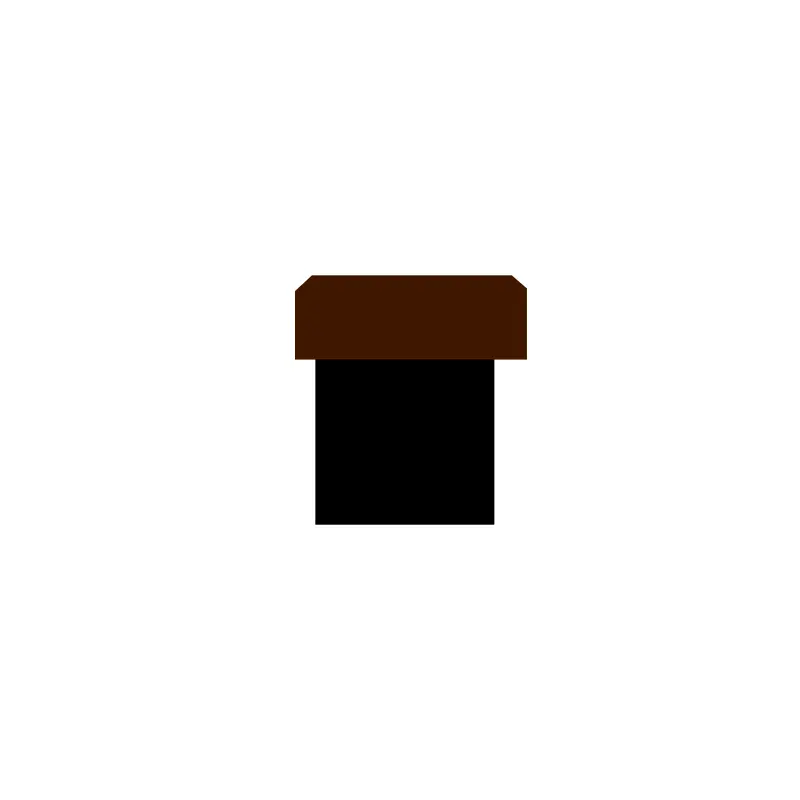

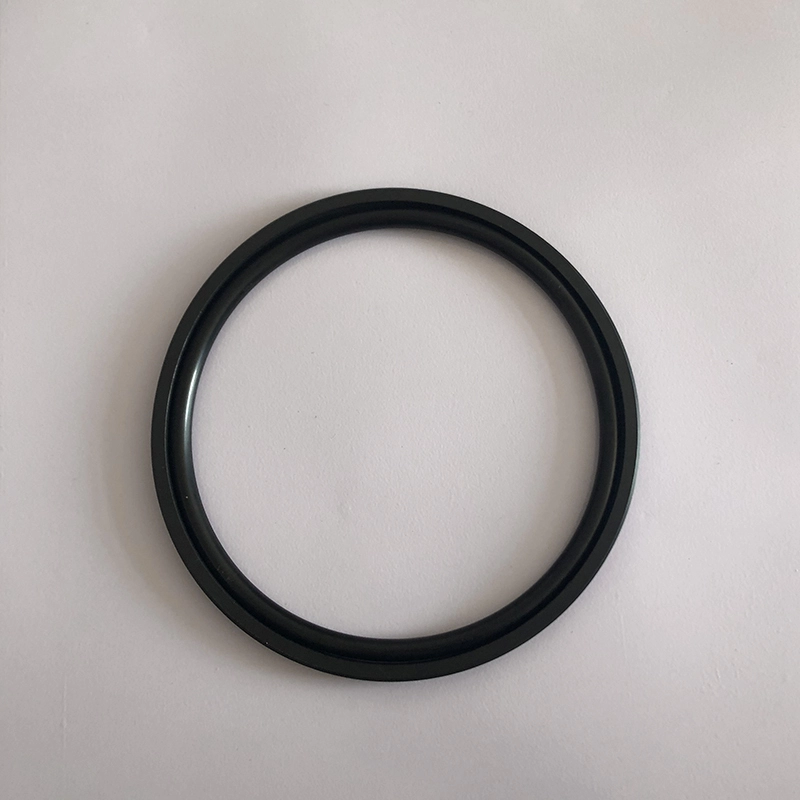

RC61 và RC62 bao gồm một vòng niêm phong hình chữ nhật PTFE đầy và vòng cao su hình chữ O, phù hợp cho việc niêm phong áp suất hai chiều chuyển động bằng thủy lực. RC61-B bao gồm một vòng niêm phong bước PTFE đầy và một vòng cao su hình chữ O, phù hợp cho việc niêm phong áp lực chuyển động chuyển động bằng thủy lực. RC62-B là một con dấu bước ngược hạng nặng, phù hợp để niêm phong niêm phong áp lực đơn hướng. Vòng chữ O cung cấp lực xuyên tâm và bù cho sự hao mòn của vòng niêm phong. Nó thường được sử dụng cùng với một vòng dẫn hướng cho thiết bị thủy lực nặng. Các rãnh phân tách (mở) nên được sử dụng cho các xi lanh có đường kính nhỏ hơn 30 mm. Đặc trưng:
1. Ma sát thấp, điện trở khởi đầu nhỏ, chuyển động mịn, ma sát động và tĩnh bằng nhau, không leo;
2. Tính ổn định áp suất rất cao trong điều kiện áp lực và khắc nghiệt;
3. Cuộc sống lâu dài, có thể được sử dụng cho các con dấu bôi trơn không dầu;
4. Có thể được sử dụng để niêm phong môi trường có độ nhớt thấp như nước;

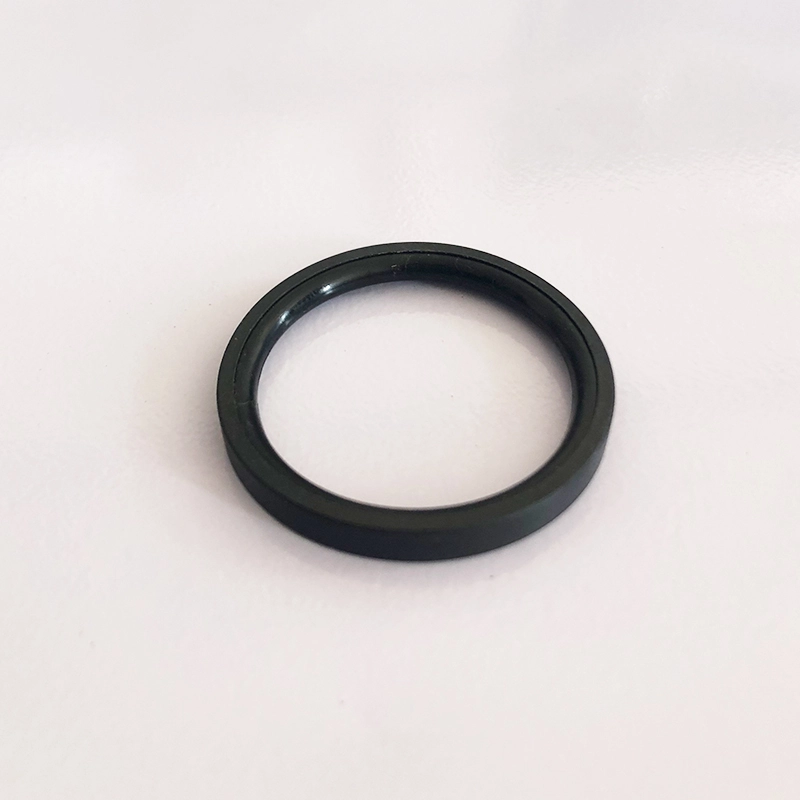

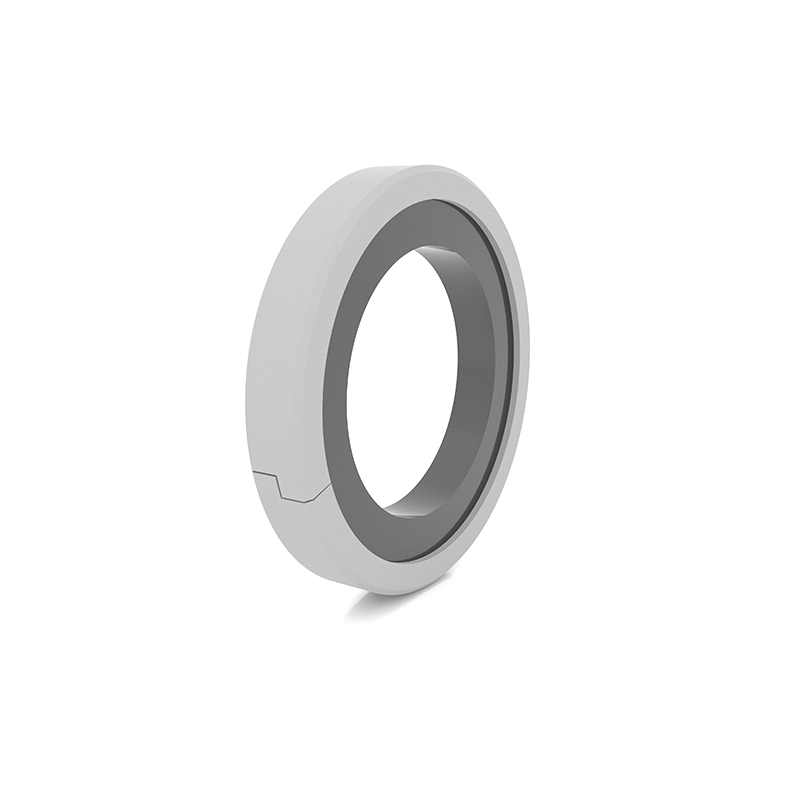

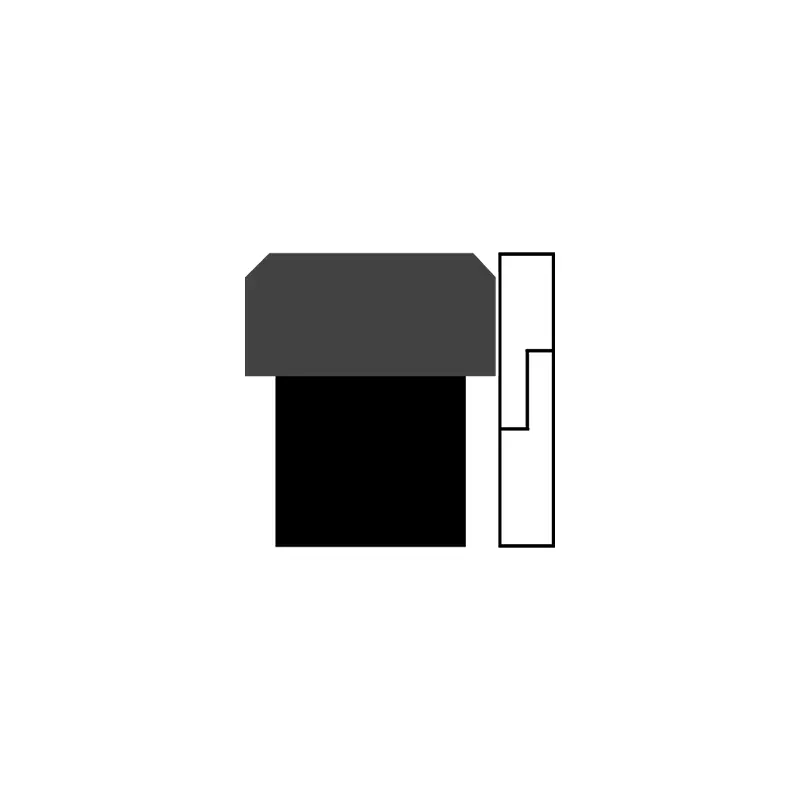

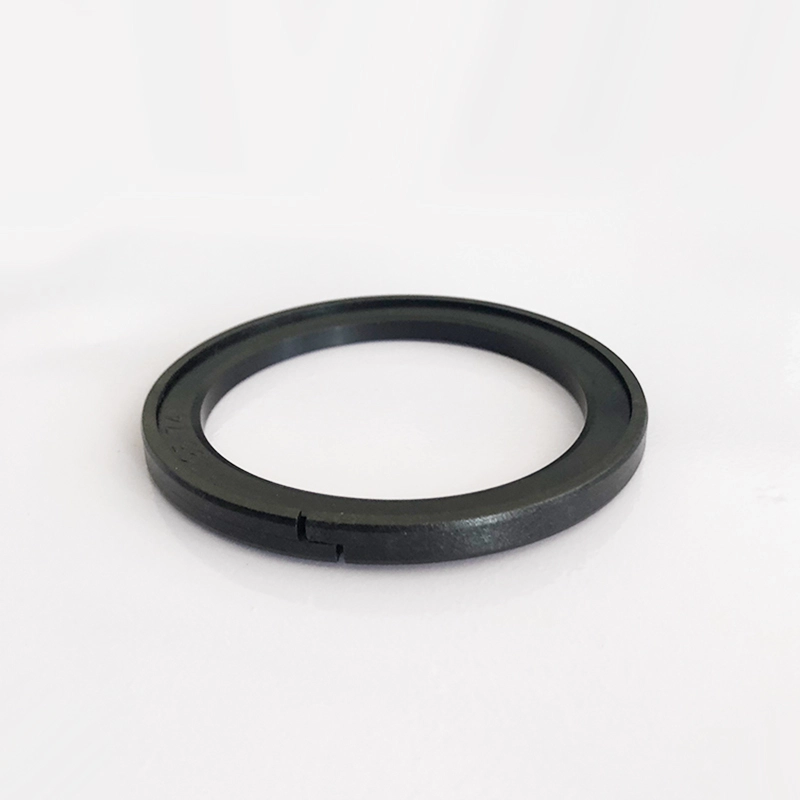

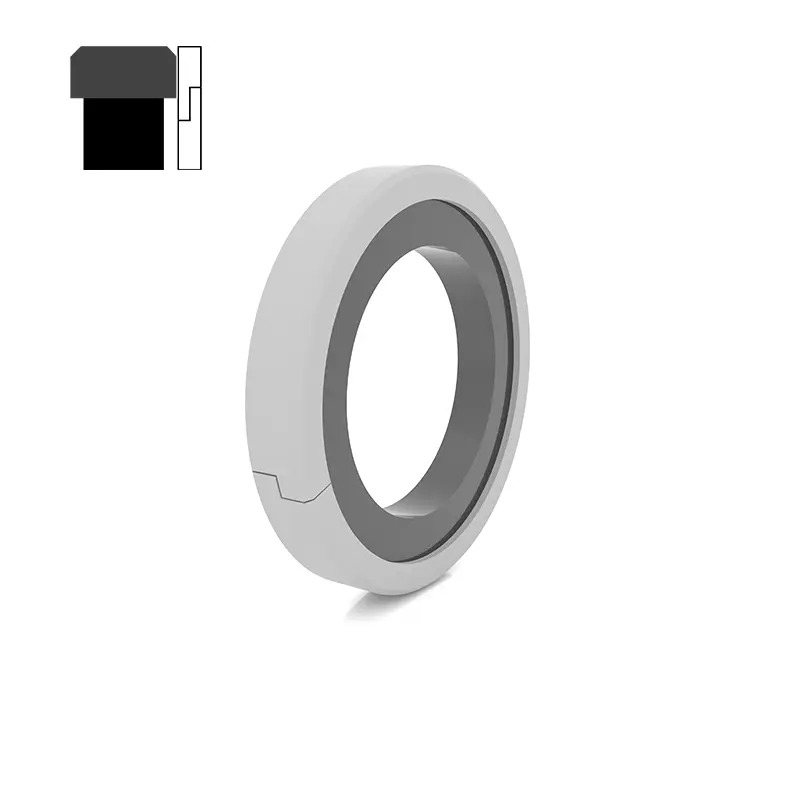

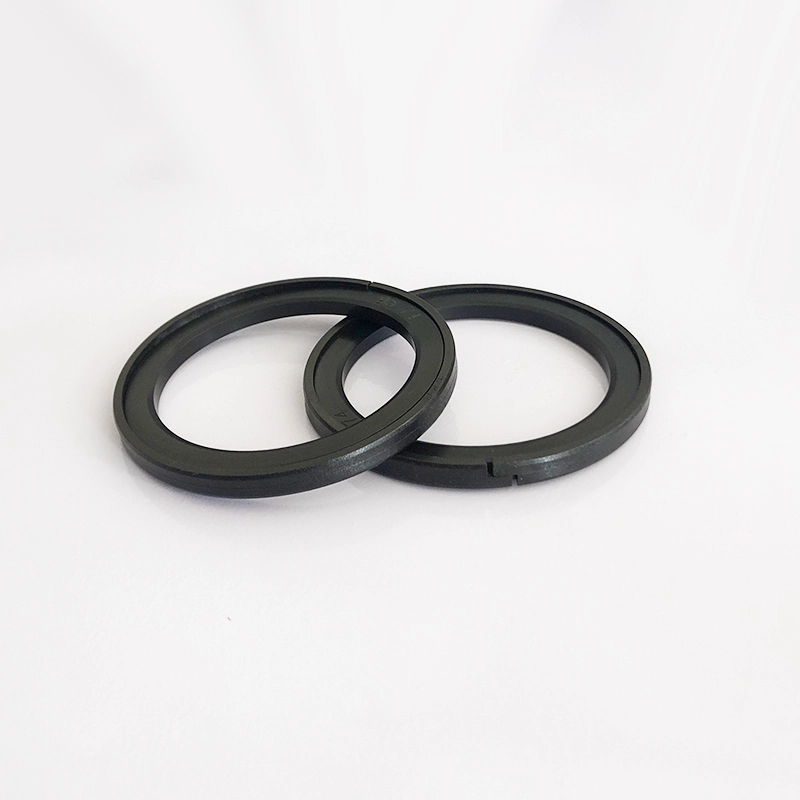

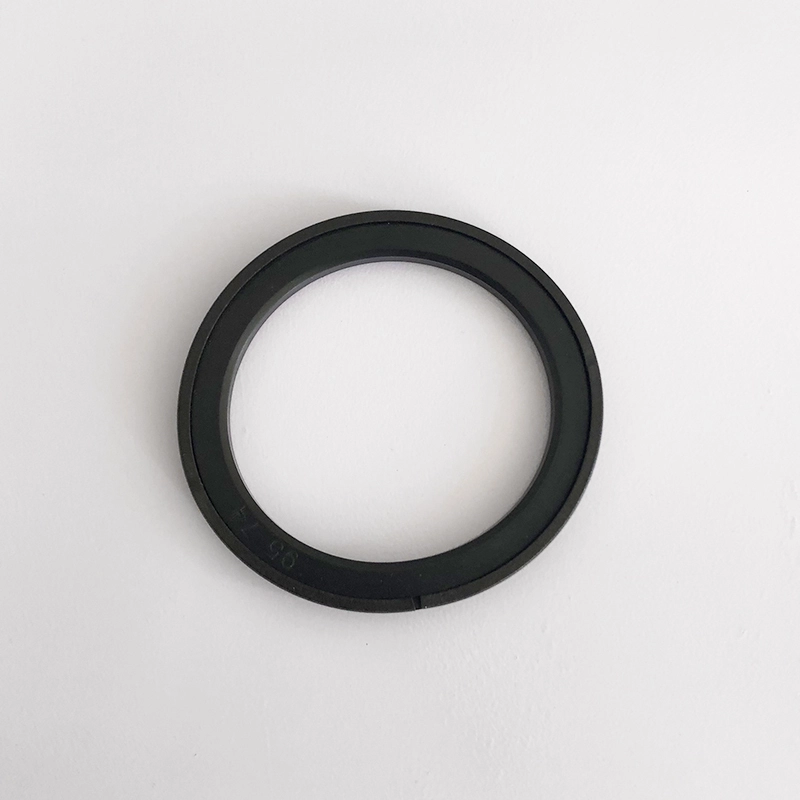

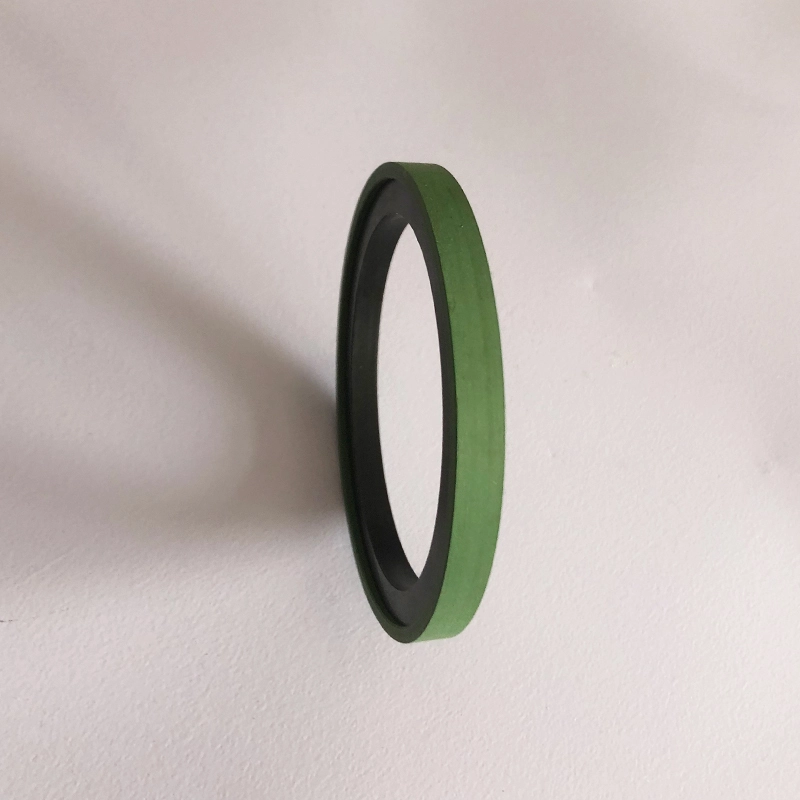

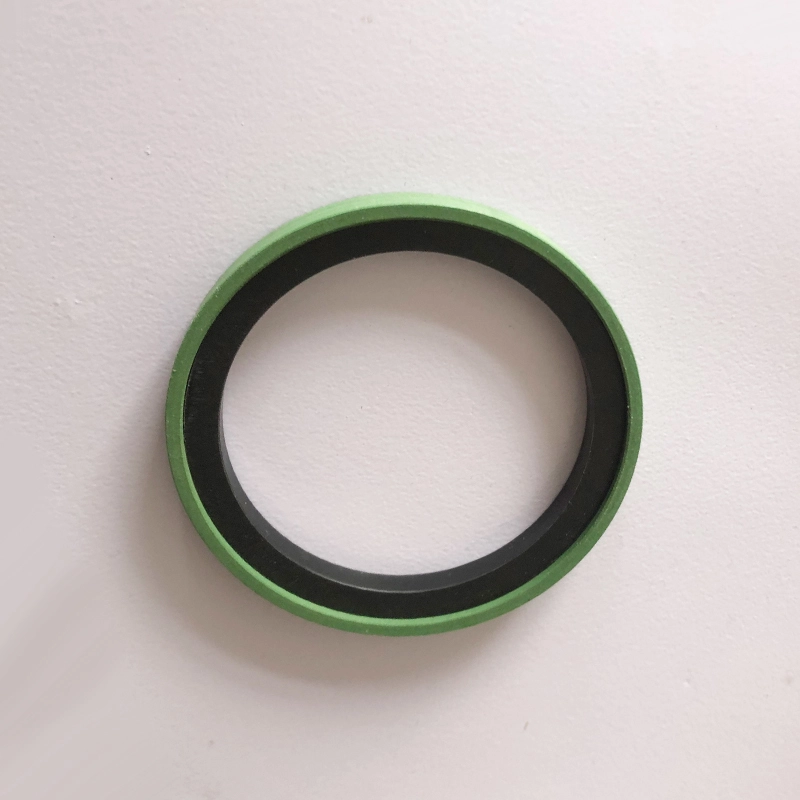

OK bao gồm một vòng niêm phong mở nhiệt dẻo làm bằng vật liệu đặc biệt và vòng cao su hình chữ nhật, phù hợp cho việc niêm phong áp suất hai chiều chuyển động bằng thủy lực. Vòng cao su cung cấp lực xuyên tâm và bù cho sự hao mòn của vòng niêm phong. Vì vòng niêm phong áp dụng một cấu trúc mở, vấn đề mà vòng GlyD cần cài đặt các công cụ đặc biệt được giải quyết. Đặc trưng:
1. Ma sát thấp, điện trở bắt đầu nhỏ, chuyển động trơn tru, không leo;
2. Tính ổn định áp suất rất cao trong điều kiện áp lực và khắc nghiệt;
3. Cài đặt đơn giản và thuận tiện, không cần công cụ lắp ráp;
4. Có thể được sử dụng để niêm phong môi trường có độ nhớt thấp như nước;
5. Hiệu suất chống loại bỏ tốt, cho phép khoảng cách đùn lớn hơn.

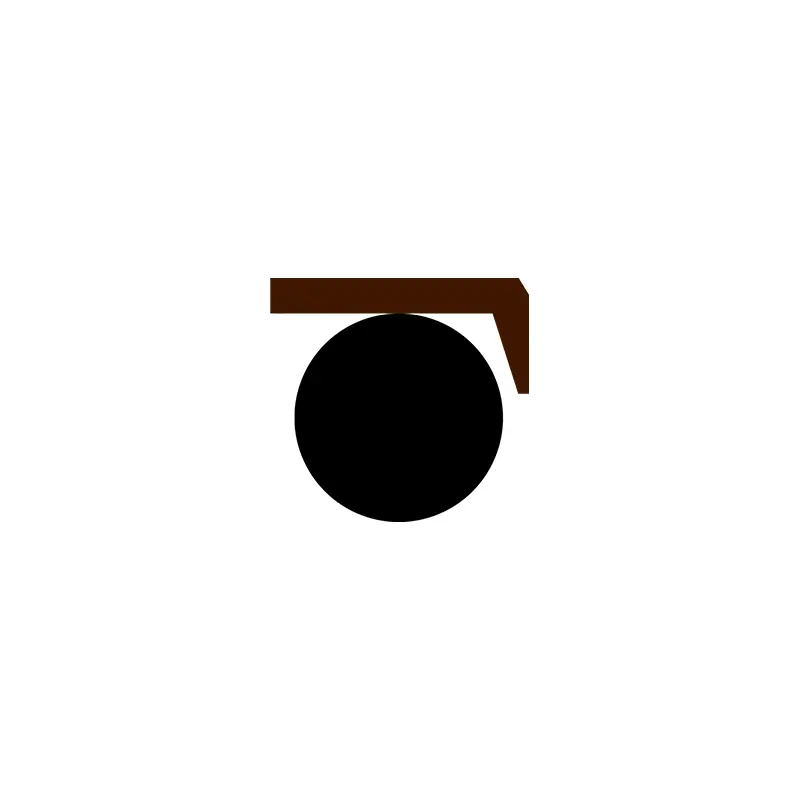

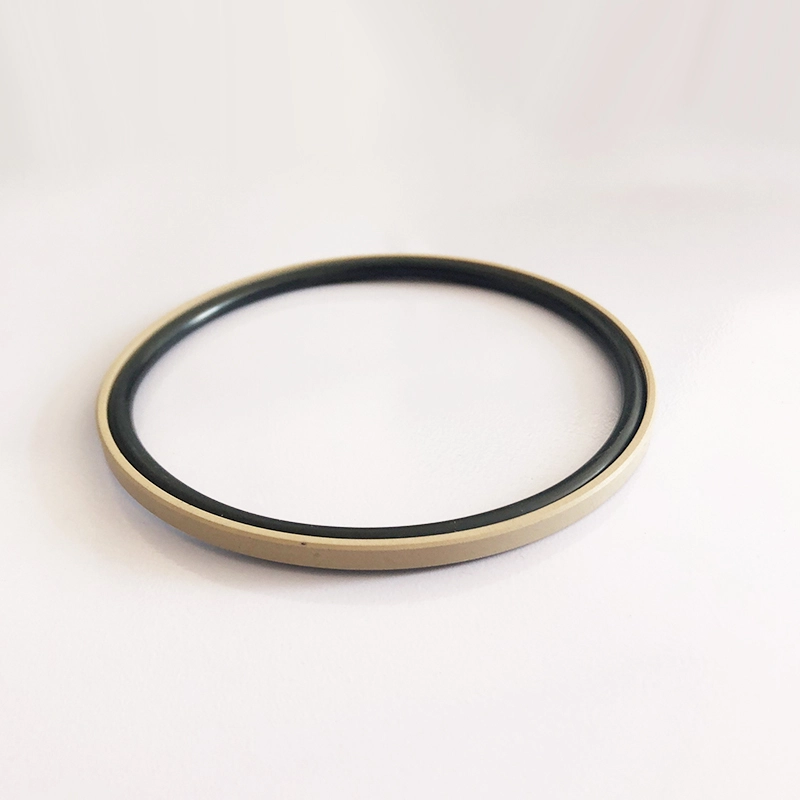

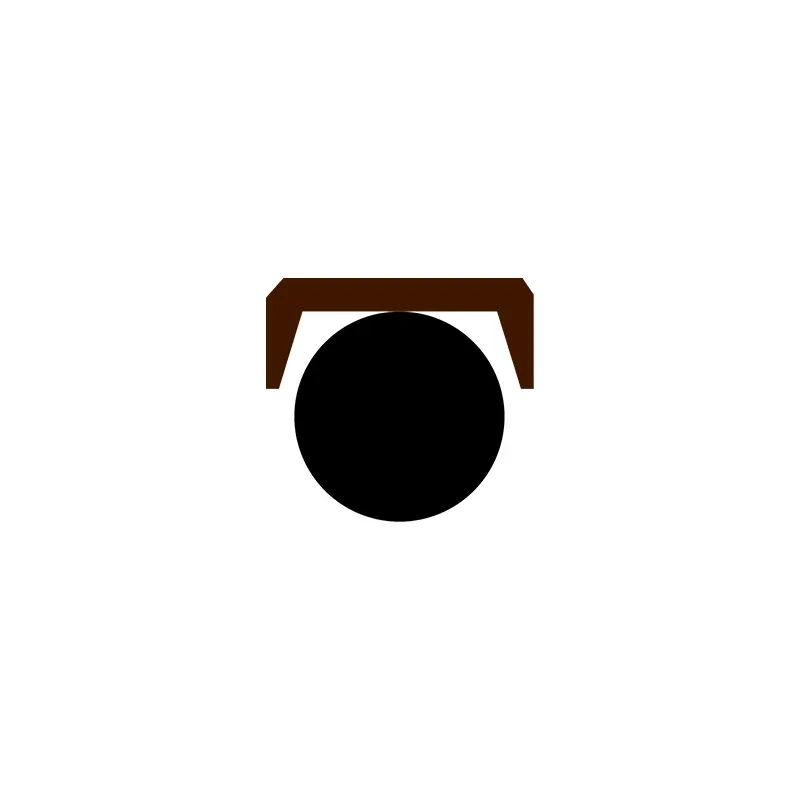

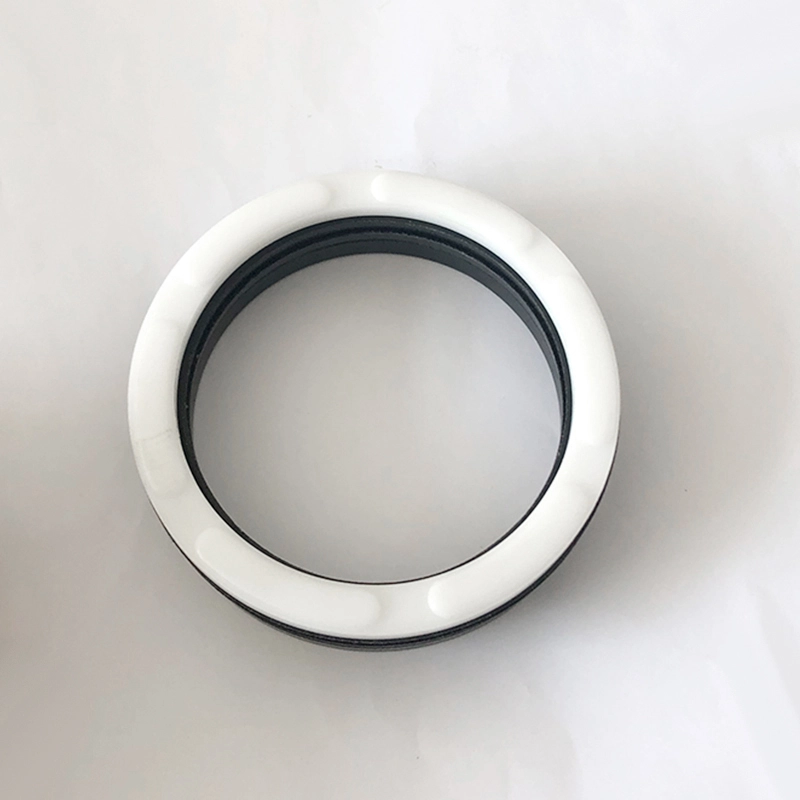

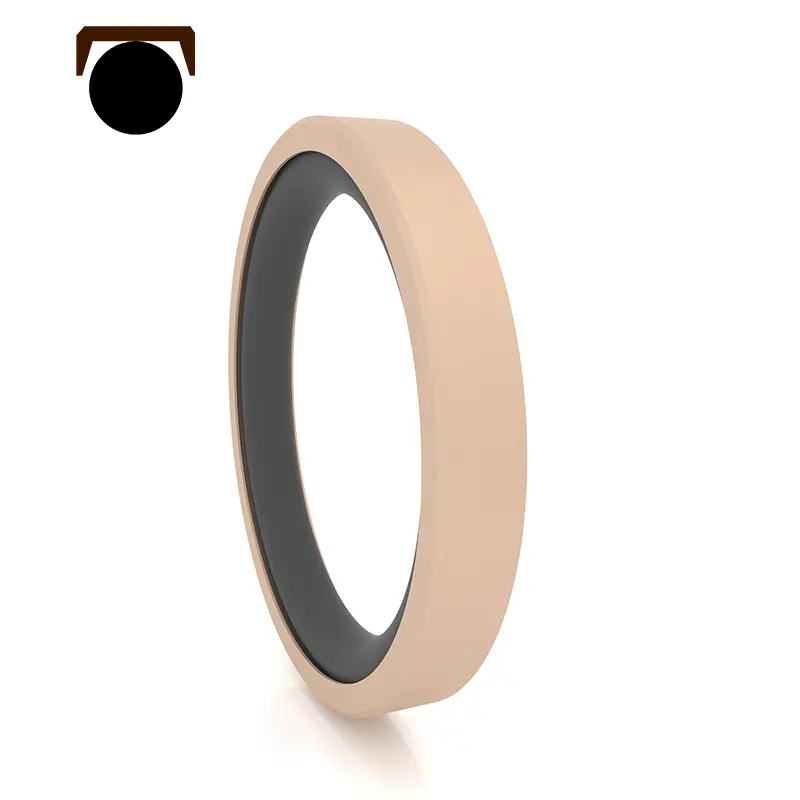

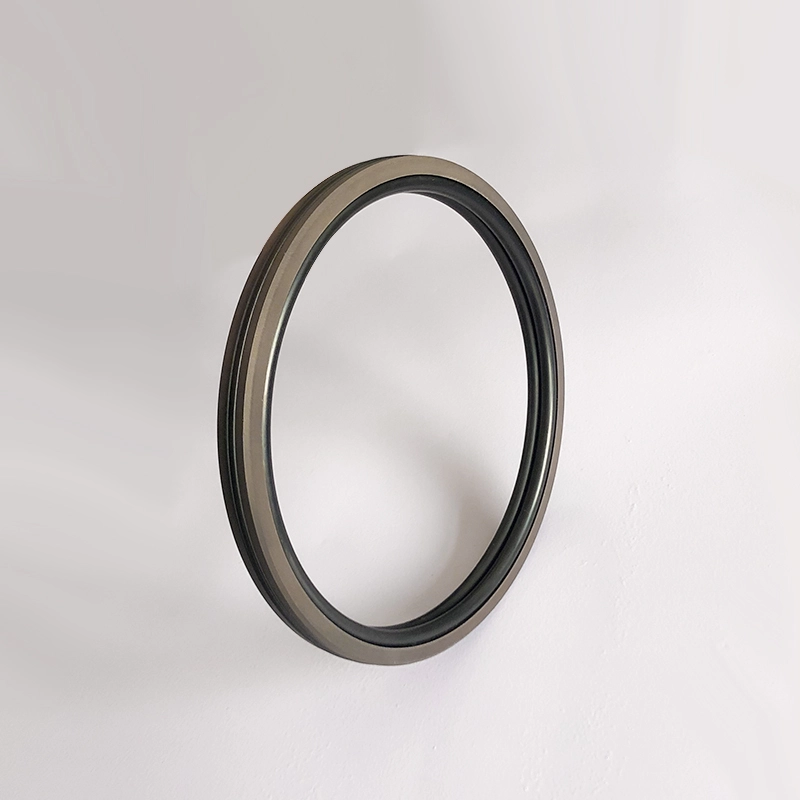

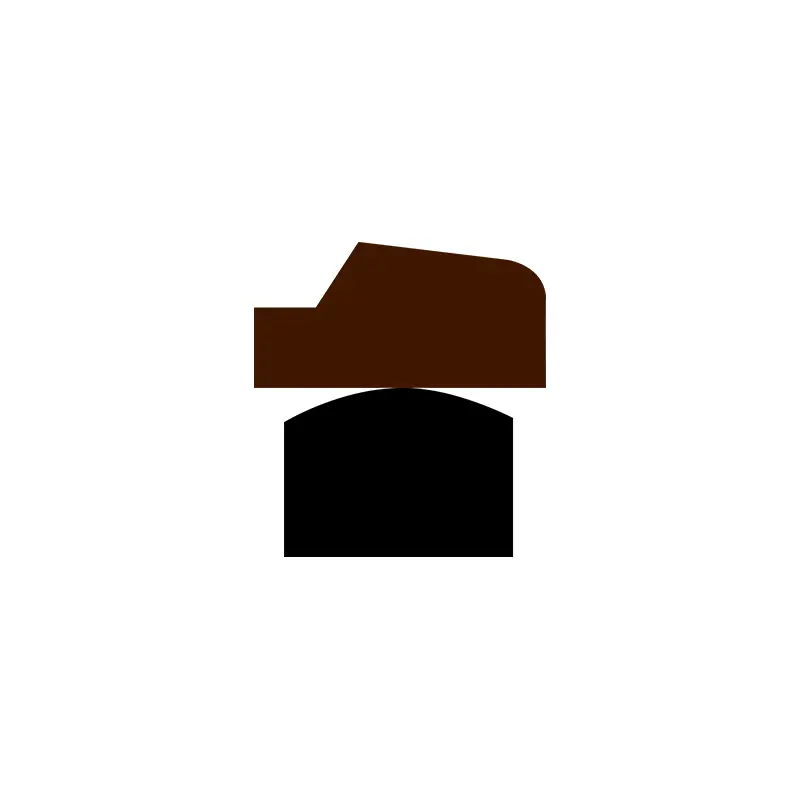

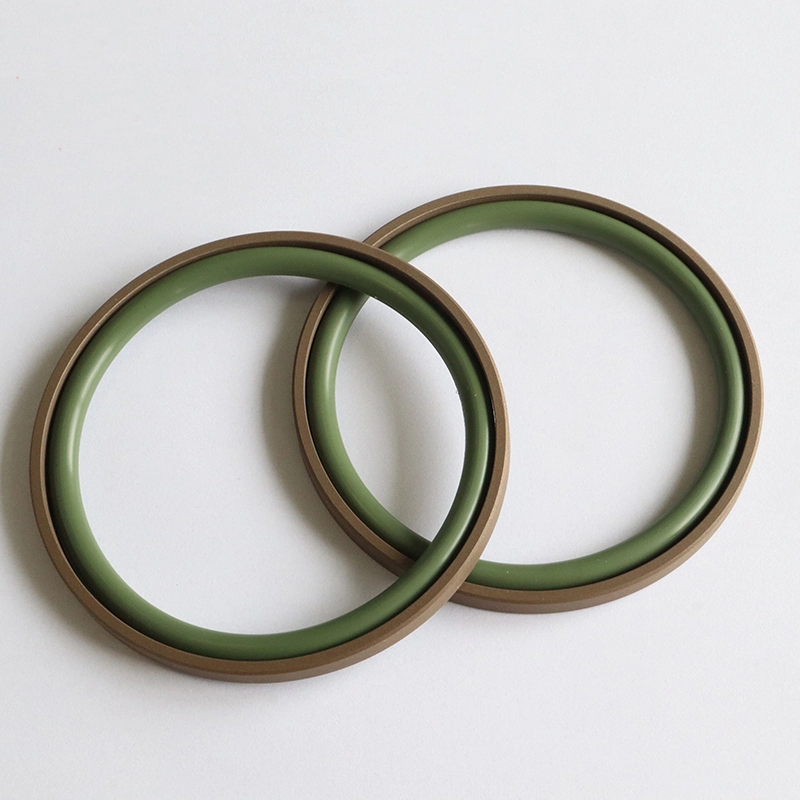

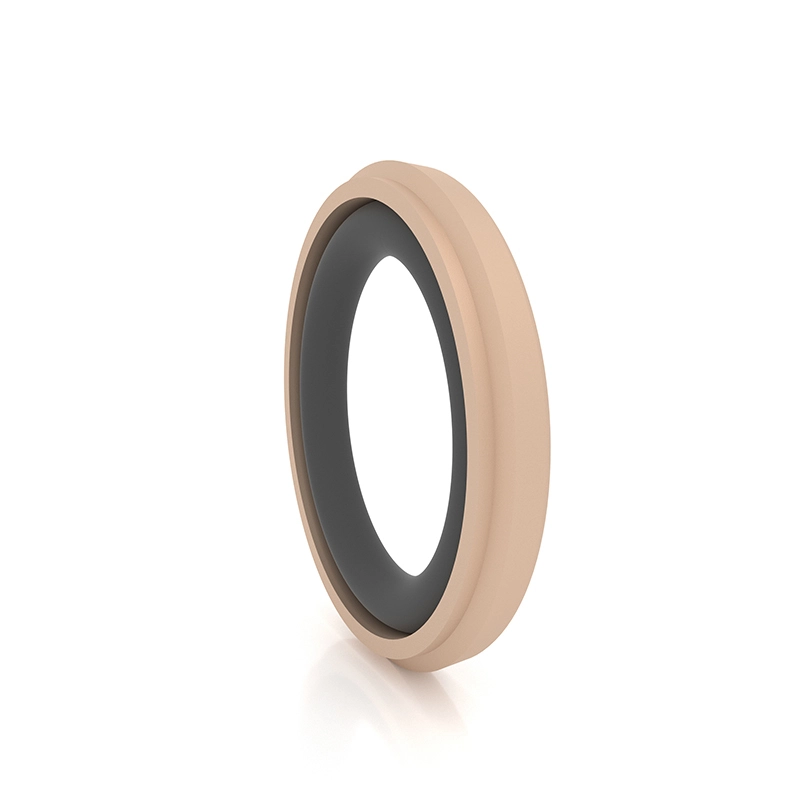

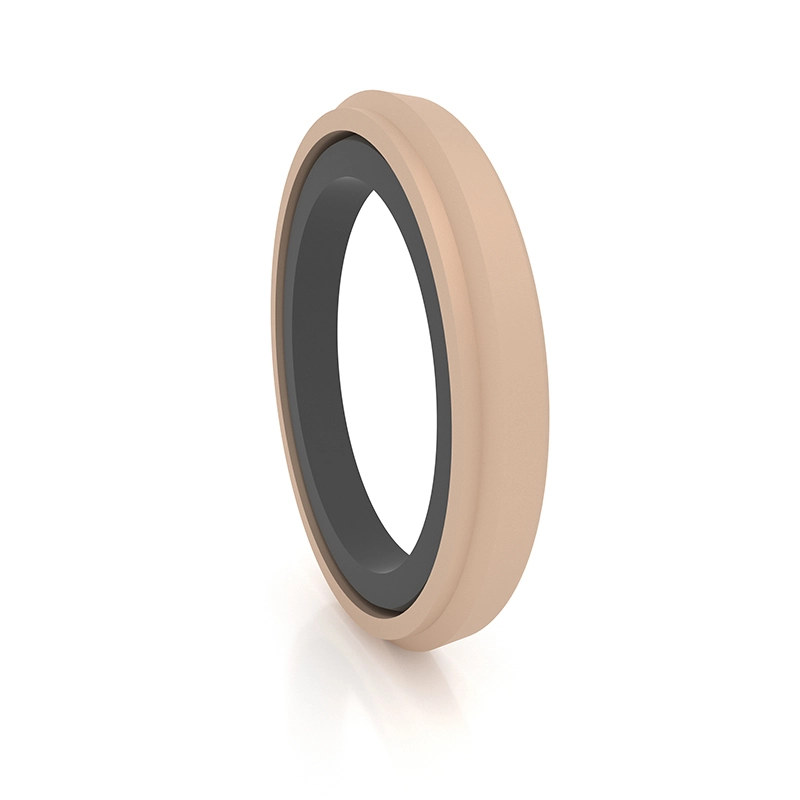

RC63 bao gồm một vòng niêm phong hình nắp PTFE và vòng cao su hình chữ O, phù hợp cho việc niêm phong áp suất hai chiều chuyển động thủy lực và khí nén. Vòng hình chữ O cung cấp lực xuyên tâm và bù cho sự hao mòn của vòng niêm phong. Vì vòng niêm phong áp dụng thiết kế môi mỏng, khả năng bù tiếp theo là tốt, vì vậy hiệu suất niêm phong là tốt và nó có thể được cài đặt trong rãnh vòng GB12350. Các rãnh (mở) nên được sử dụng cho đường kính xi lanh nhỏ hơn 30 mm. Đặc trưng:
1. Nó có thể được sử dụng cho cả thủy lực và khí nén, và có thể được sử dụng để niêm phong áp lực hai chiều;
2. Ma sát thấp, điện trở khởi đầu nhỏ, chuyển động trơn tru, ma sát động và tĩnh bằng nhau, không leo;
3. Cuộc sống lâu dài, có thể được sử dụng cho các con dấu bôi trơn không dầu;
Không gian cấu trúc nhỏ, lắp đặt và bảo trì dễ dàng;

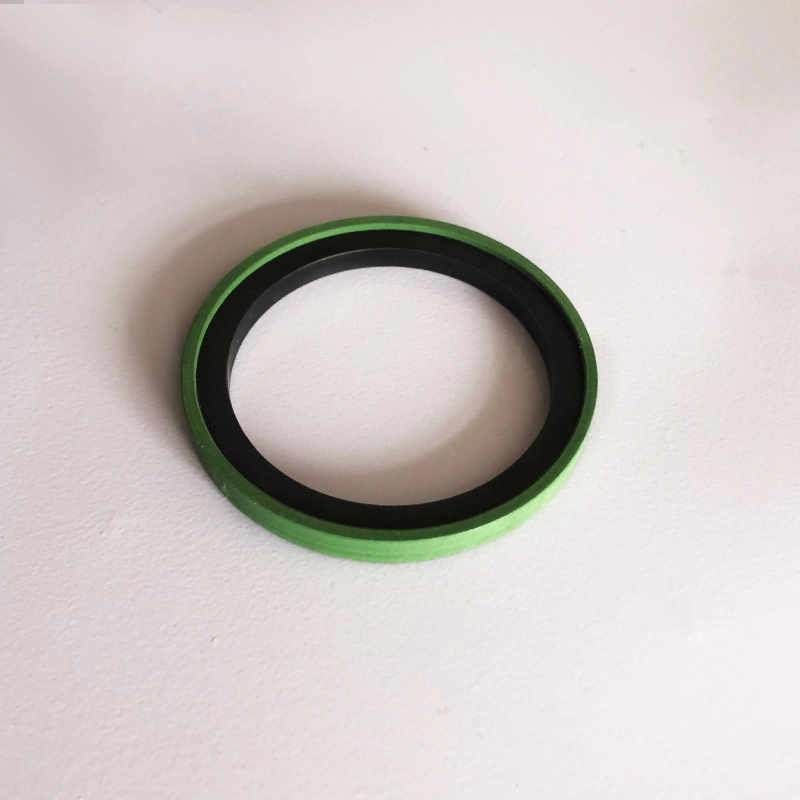

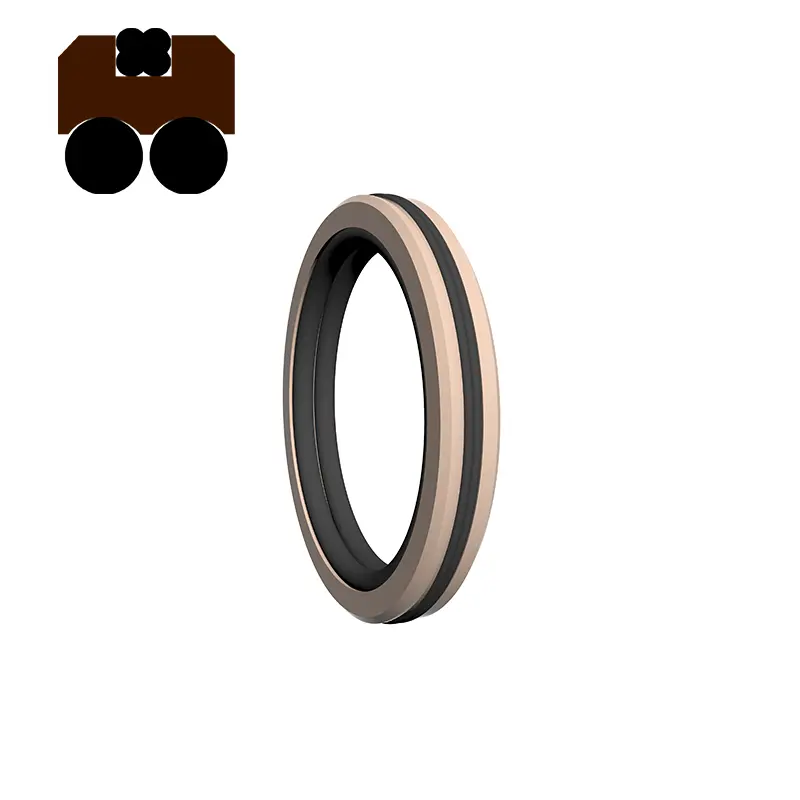

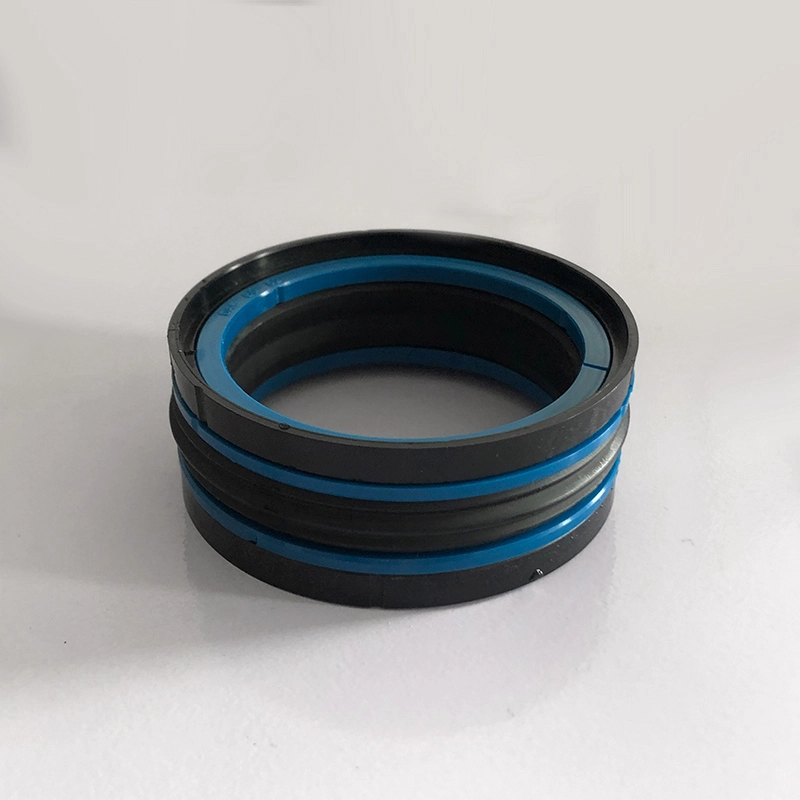

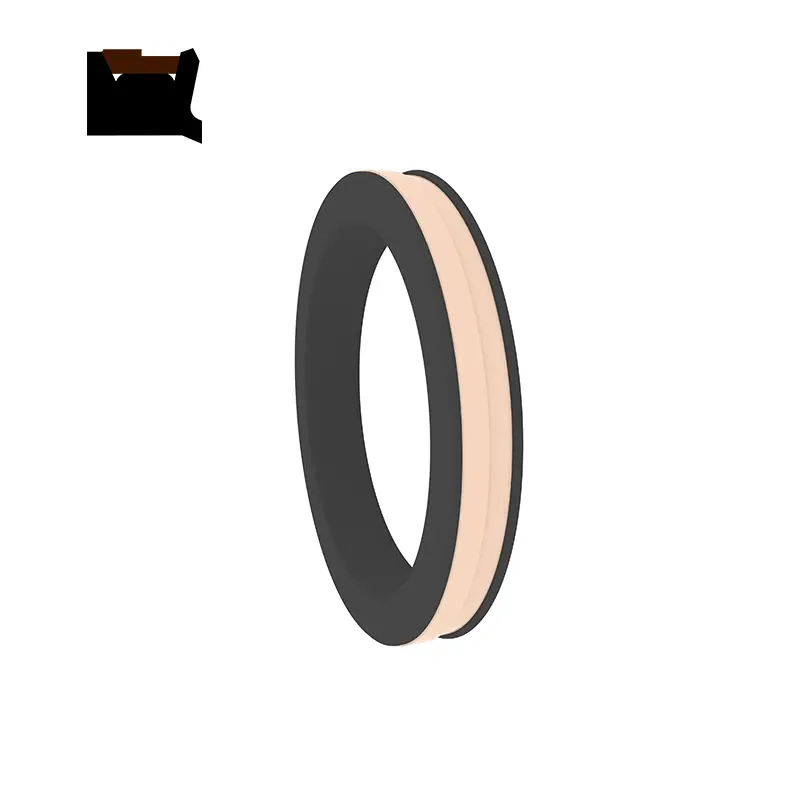

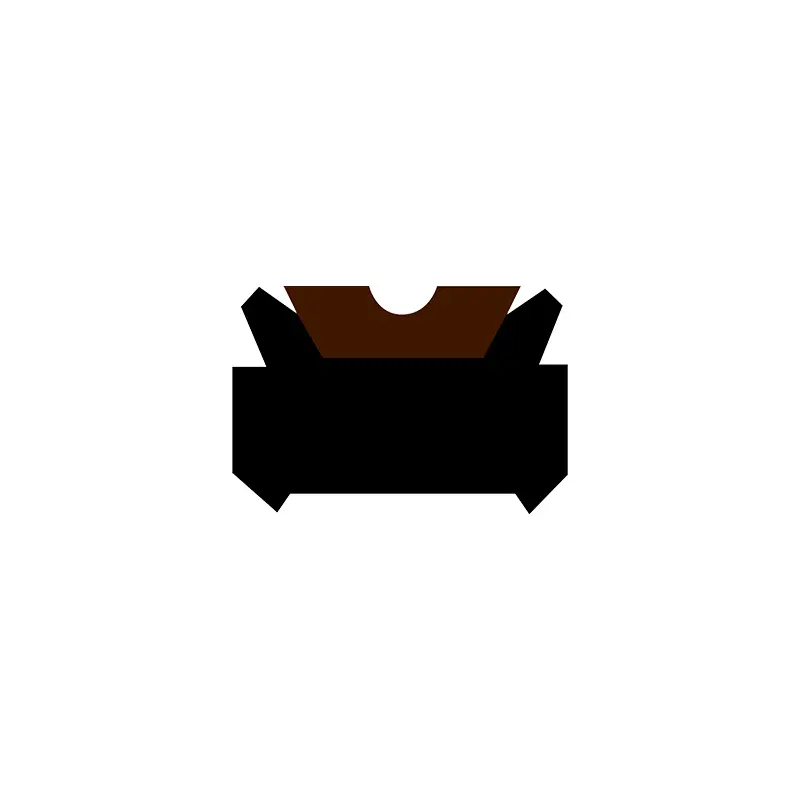

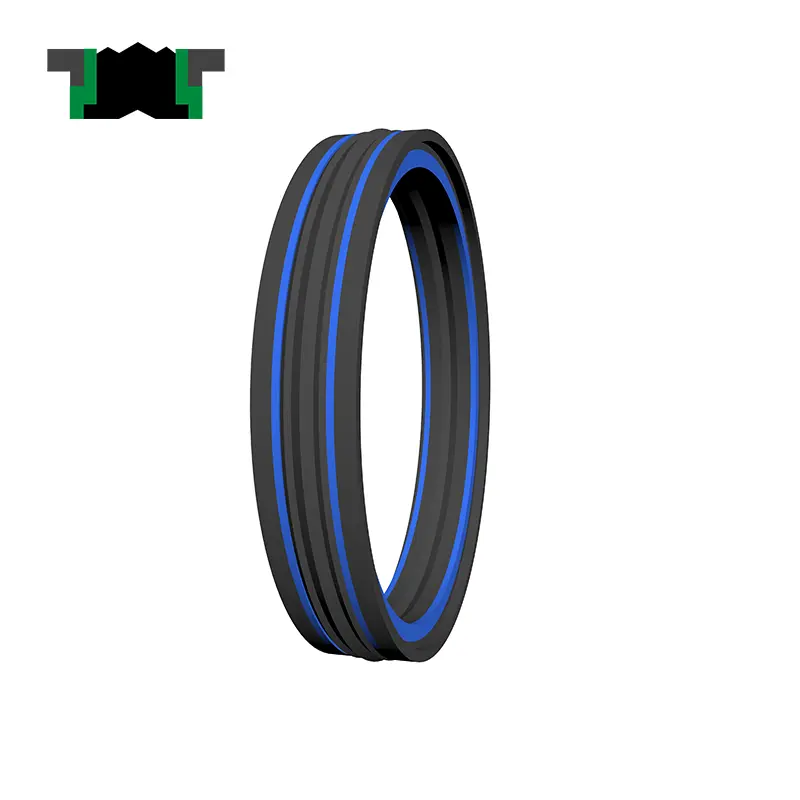

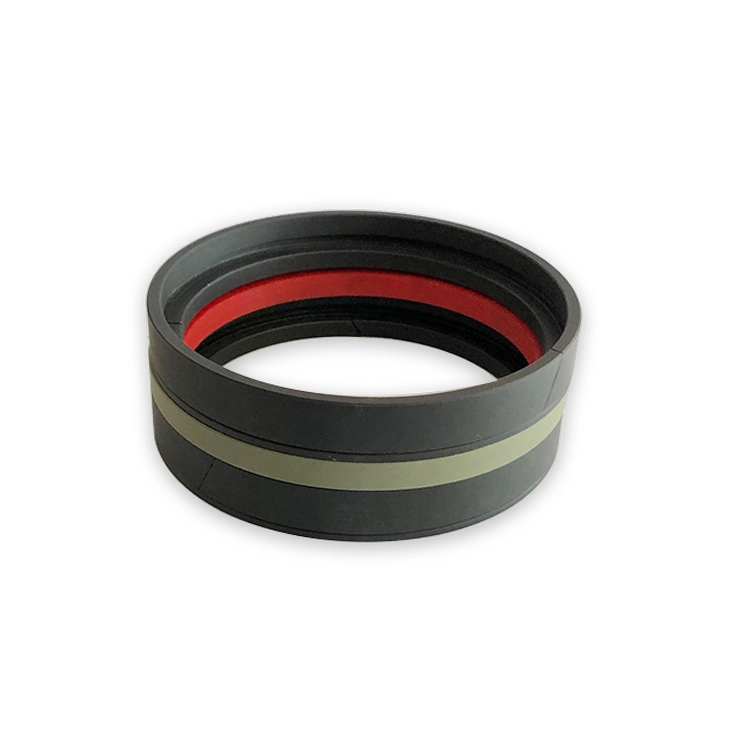

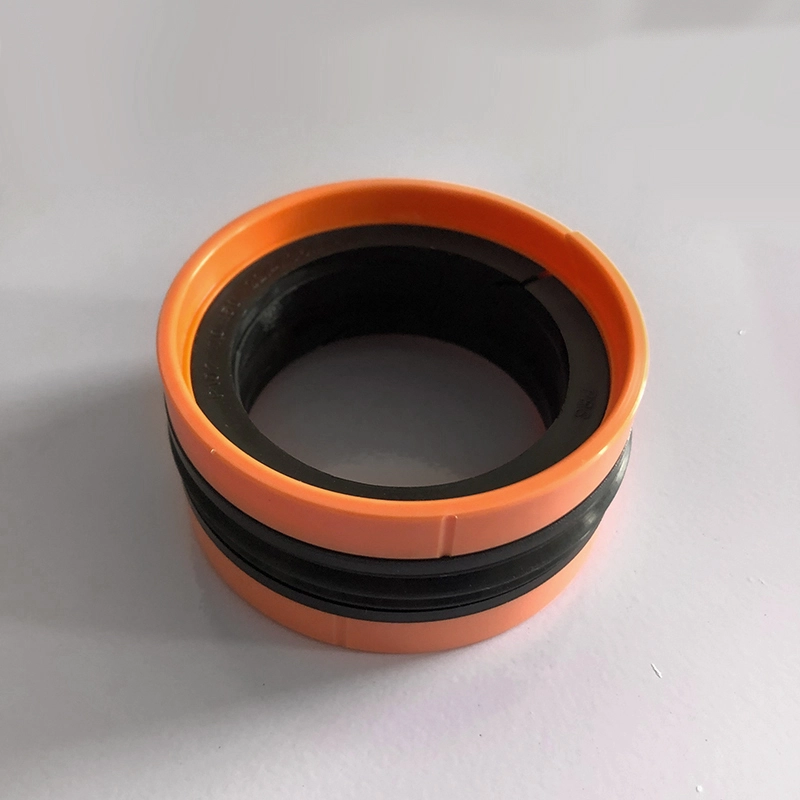

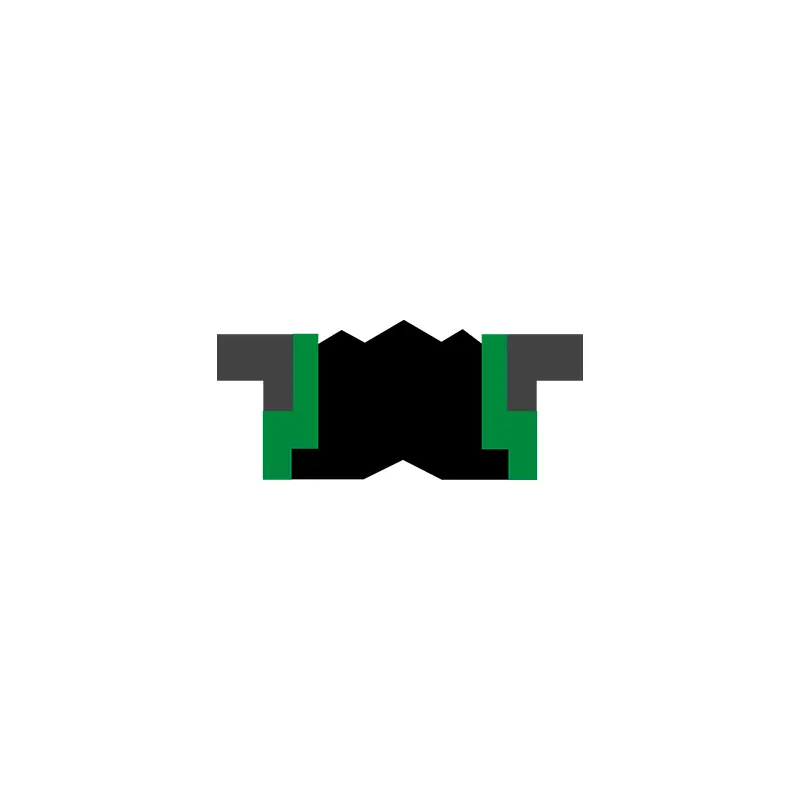

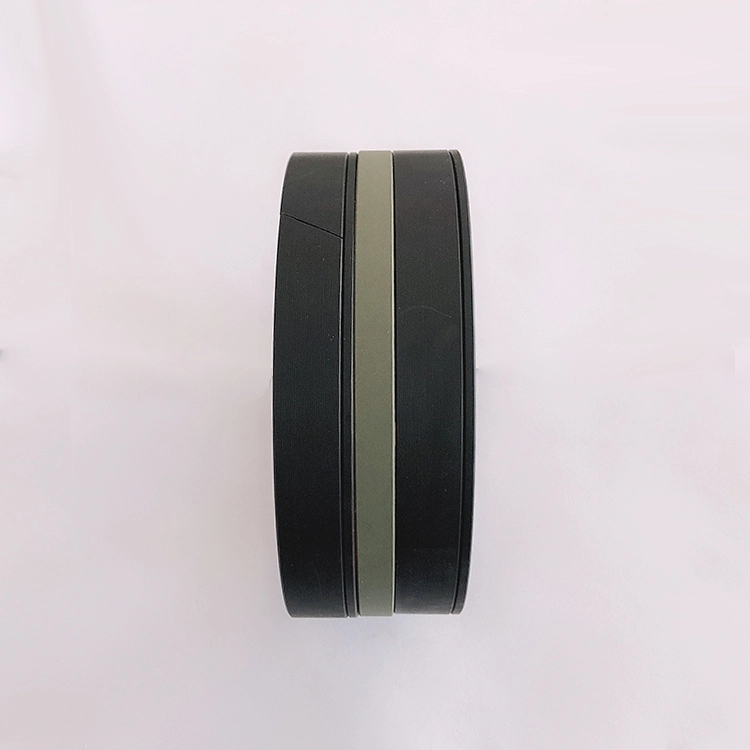

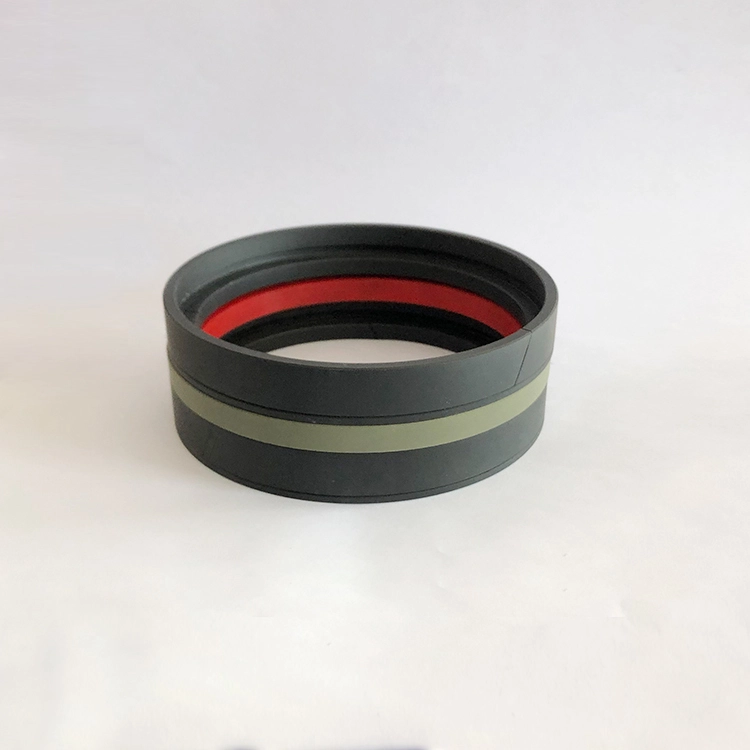

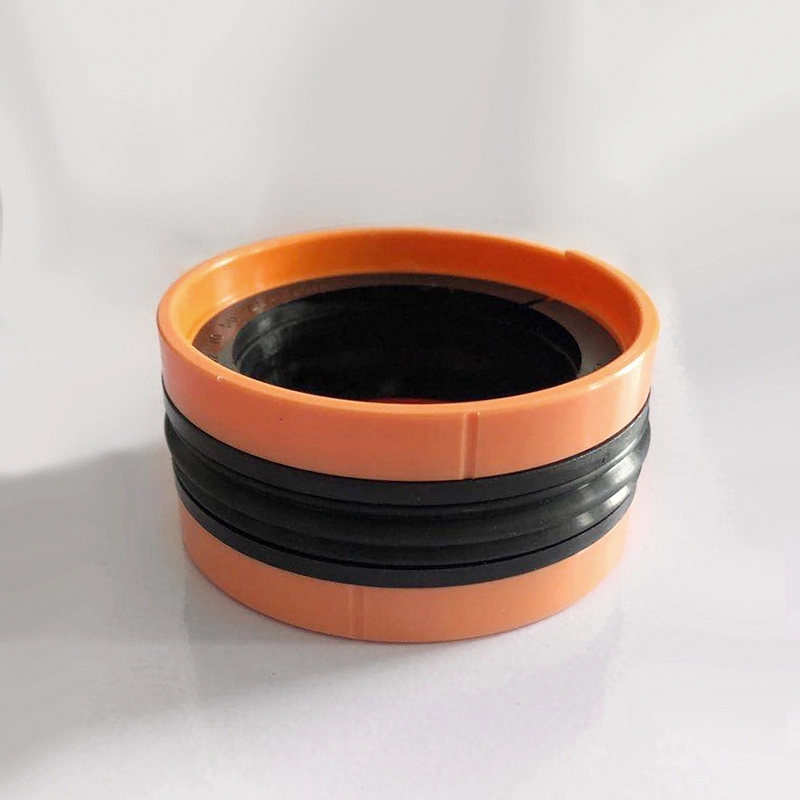

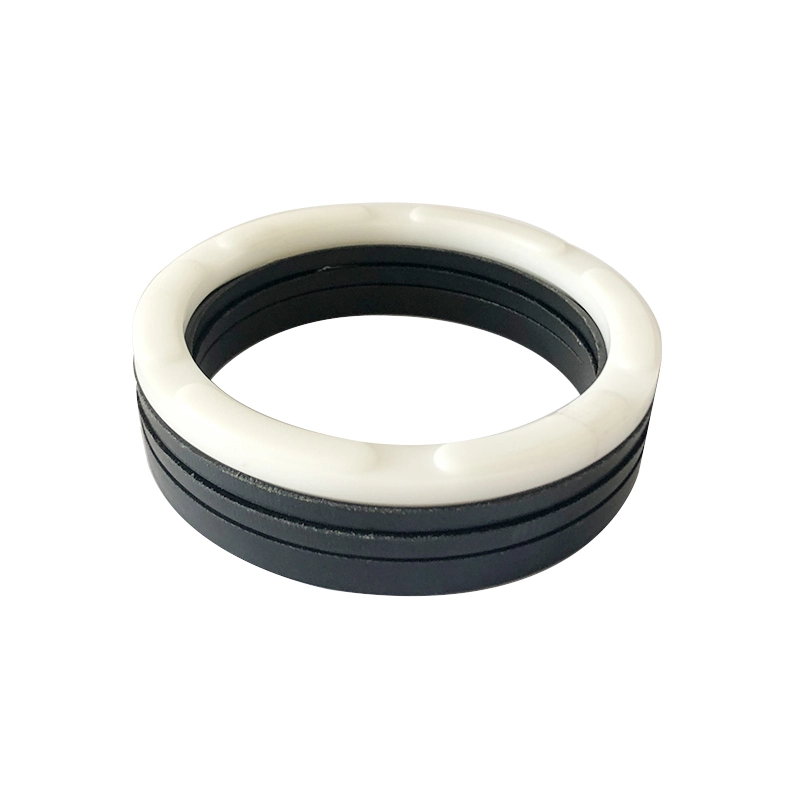

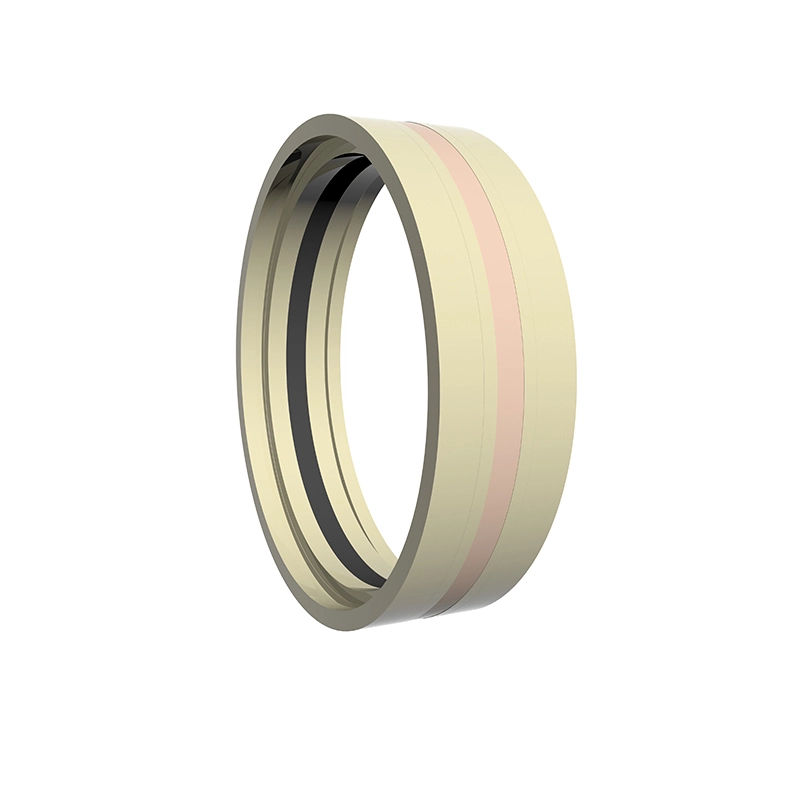

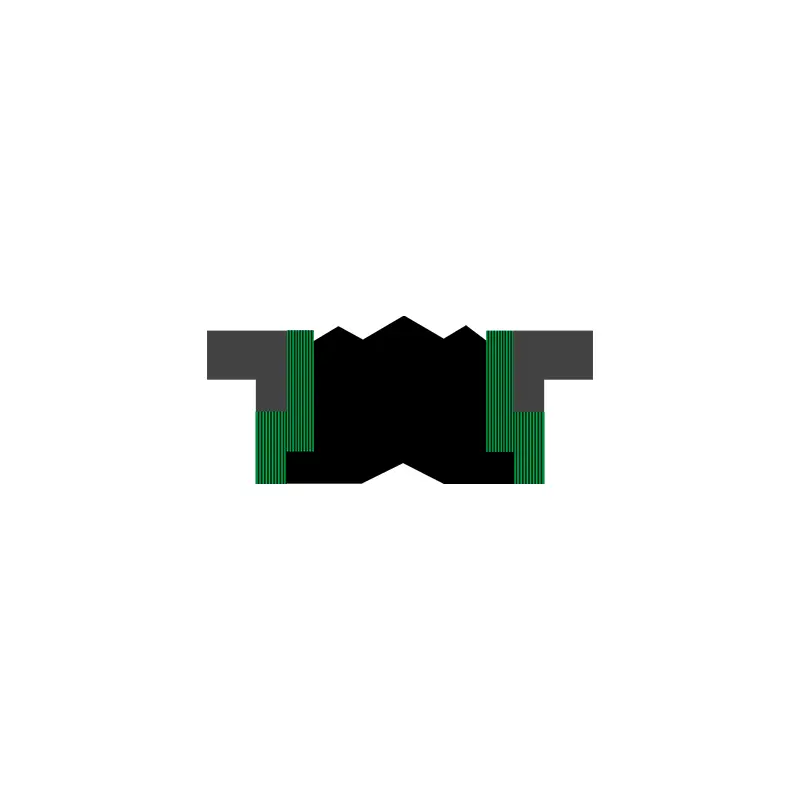

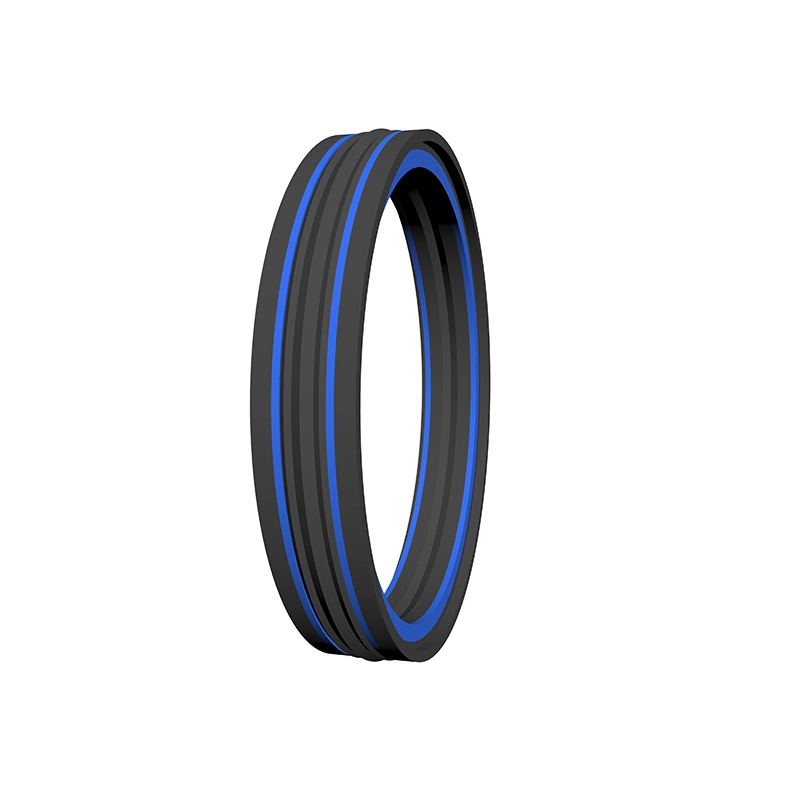

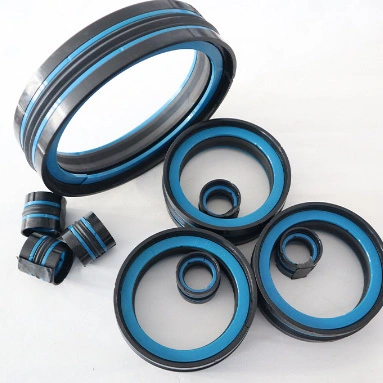

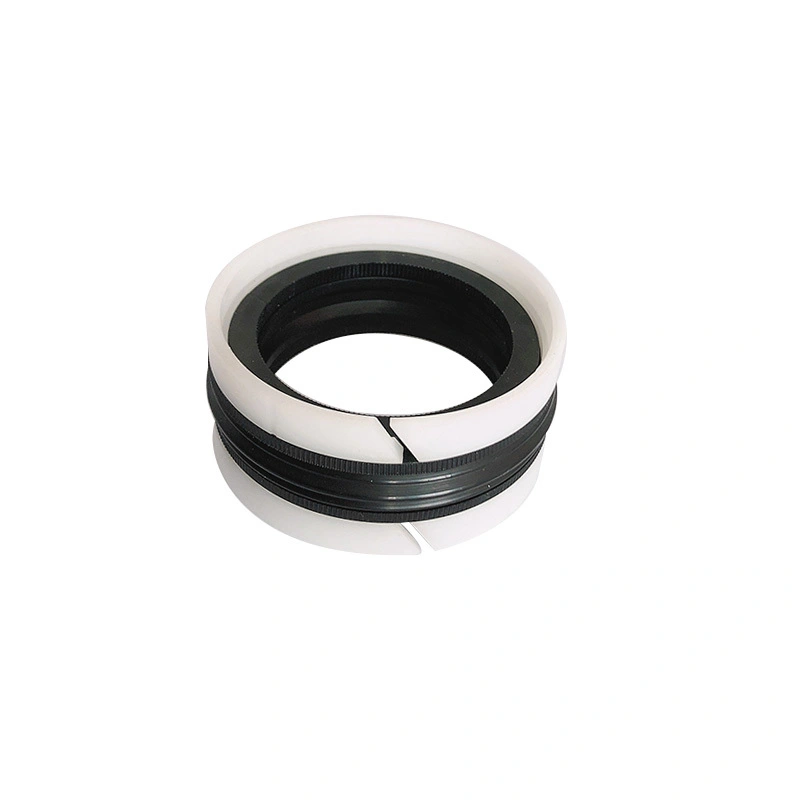

KDAS, TPM (hình dạng đặc biệt) là cụm niêm phong piston nén năm kết hợp bao gồm một phần tử niêm phong cao su, hai vòng giữ và hai vòng dẫn hướng dẫn. Thích hợp cho niêm phong piston áp lực hai chiều. Đặc trưng:
1. Niêm phong tốt, độ tin cậy cao, cấu trúc nhỏ gọn;
2. Sẽ không bị ép vào khoảng cách xuyên tâm;
3. Cài đặt đơn giản, cài đặt piston tích phân;
Hình dạng hình học đặc biệt của phần tử niêm phong NBR ngăn không cho nó xoắn trong rãnh trong quá trình cài đặt.

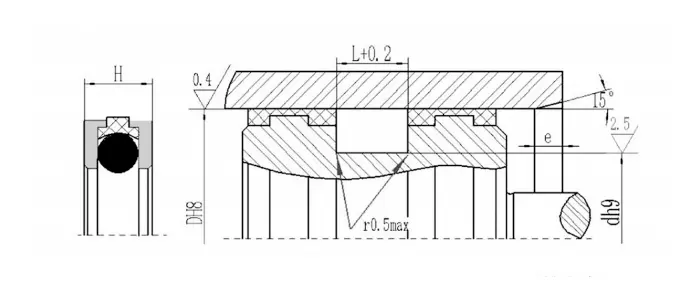

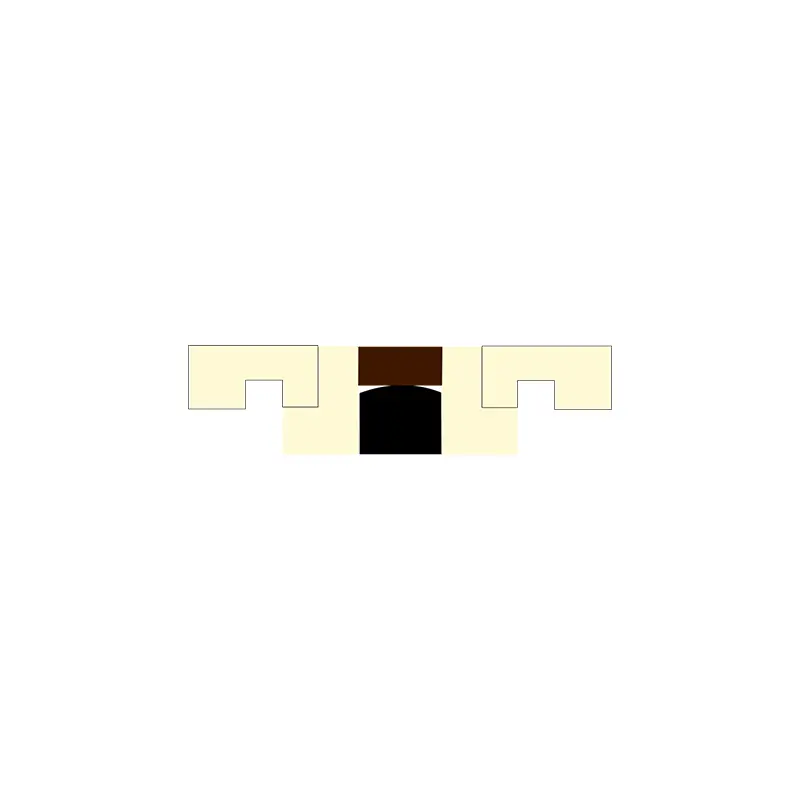

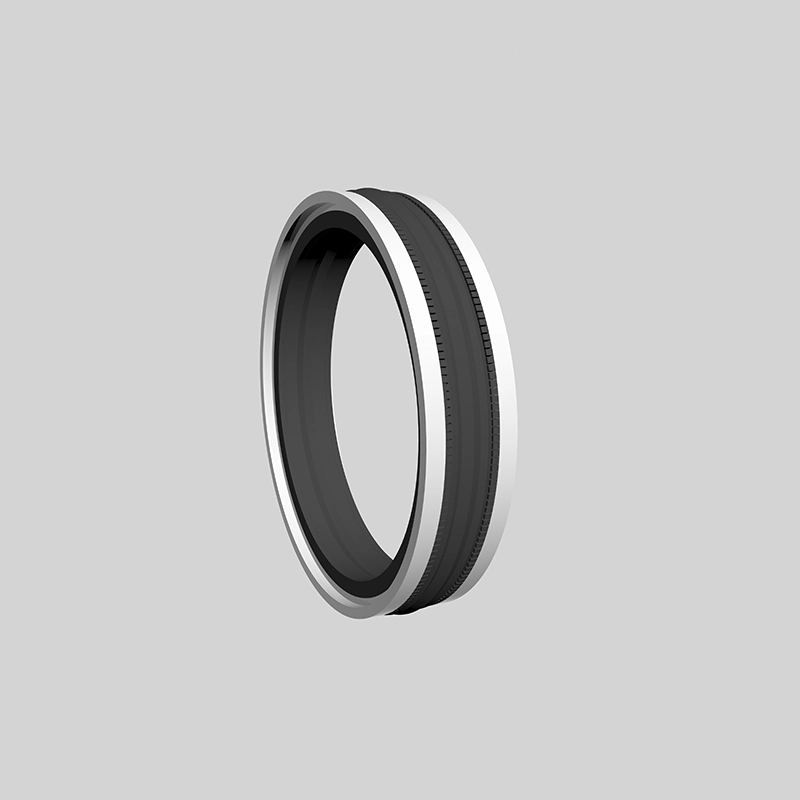

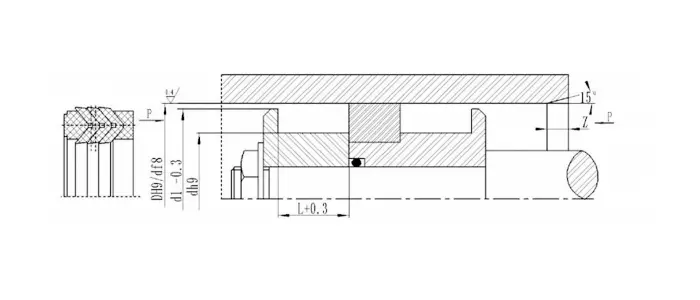

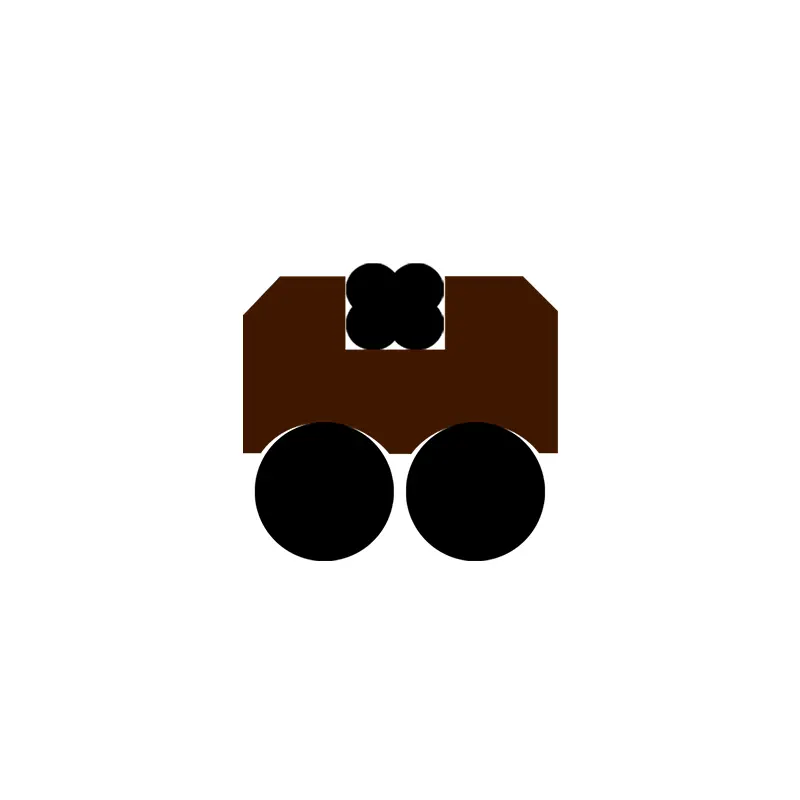

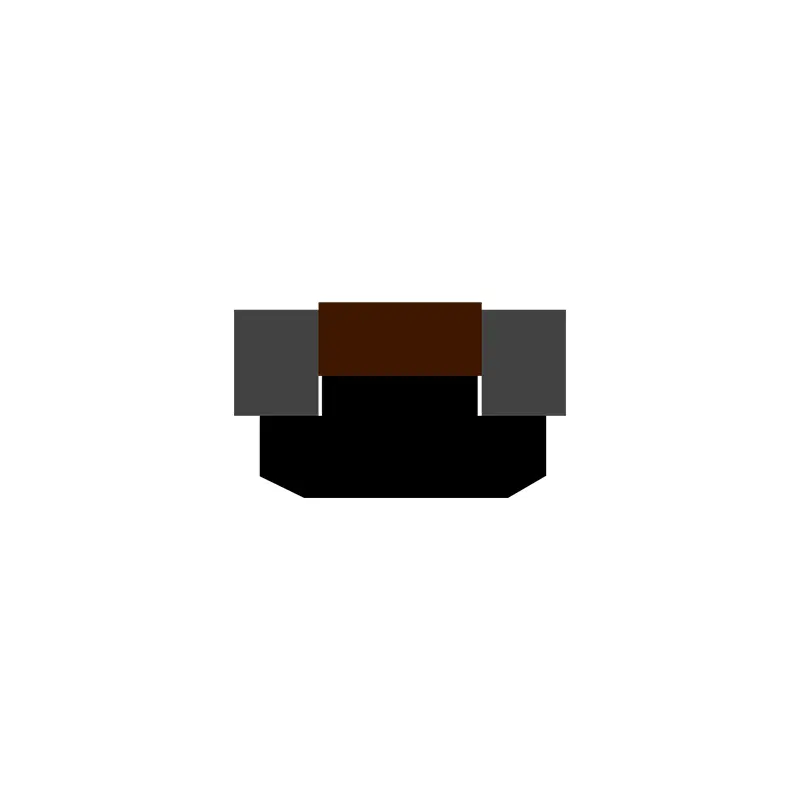

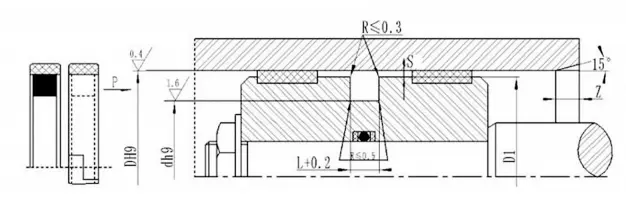

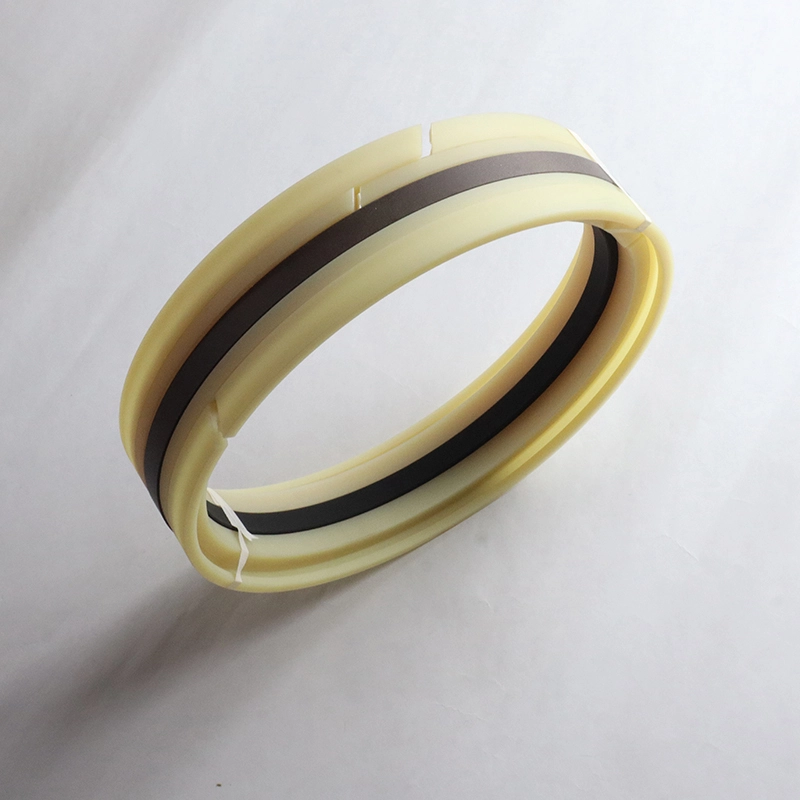

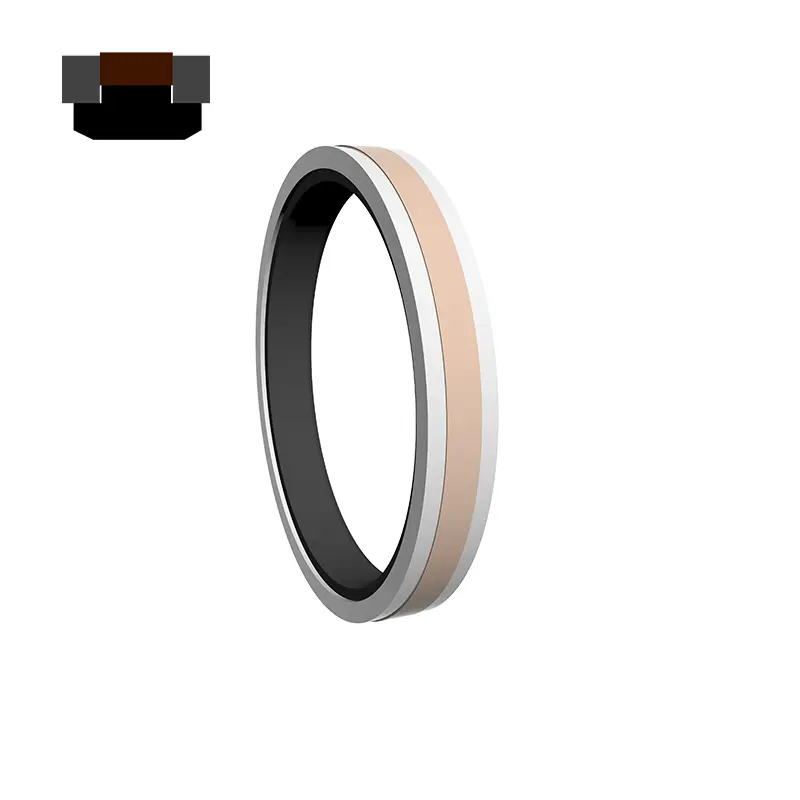

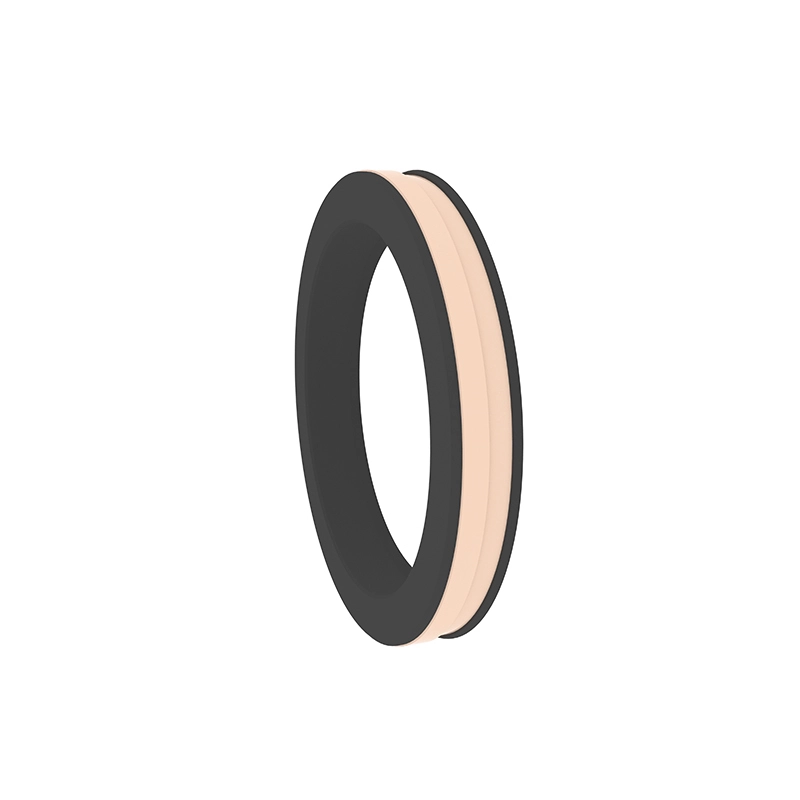

GDKK bao gồm hai vòng dẫn hướng dẫn, hai vòng giữ, vòng cao su đàn hồi và vòng niêm phong. Vòng hướng dẫn đóng vai trò định vị và hướng dẫn. Vòng giữ lại đóng vai trò hỗ trợ và định vị, vòng cao su đàn hồi cung cấp lực đàn hồi và bù cho việc mất vòng niêm phong. Vòng niêm phong hợp tác với lỗ bên trong của xi lanh dầu để tạo ra hiệu ứng niêm phong, phù hợp cho việc niêm phong áp suất hai chiều của piston xi lanh dầu. Nó có một hiệu ứng niêm phong tốt ngay cả trong điều kiện làm việc khắc nghiệt. Đặc trưng:
1. Ma sát thấp, điện trở khởi đầu nhỏ, chuyển động mịn, ma sát động và tĩnh bằng nhau, không leo;
2. Tính ổn định áp suất rất cao trong điều kiện áp lực và khắc nghiệt;
3. Cuộc sống cao, có thể được sử dụng để niêm phong trong điều kiện bôi trơn kém;
4. Có thể được sử dụng để niêm phong môi trường có độ nhớt thấp như nước;
Hiệu suất niêm phong áp suất cao và thấp tuyệt vời.

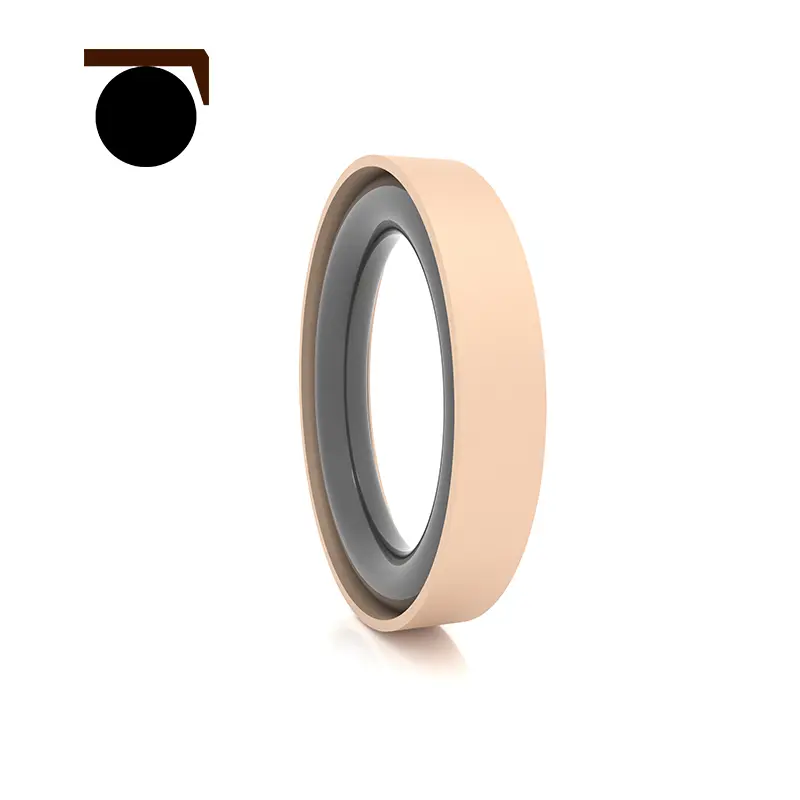

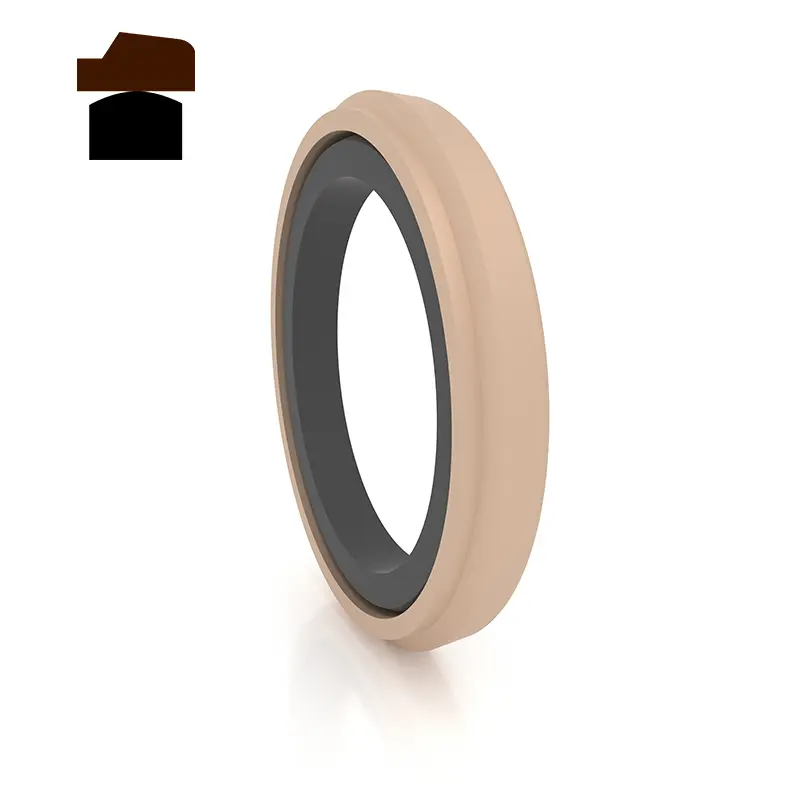

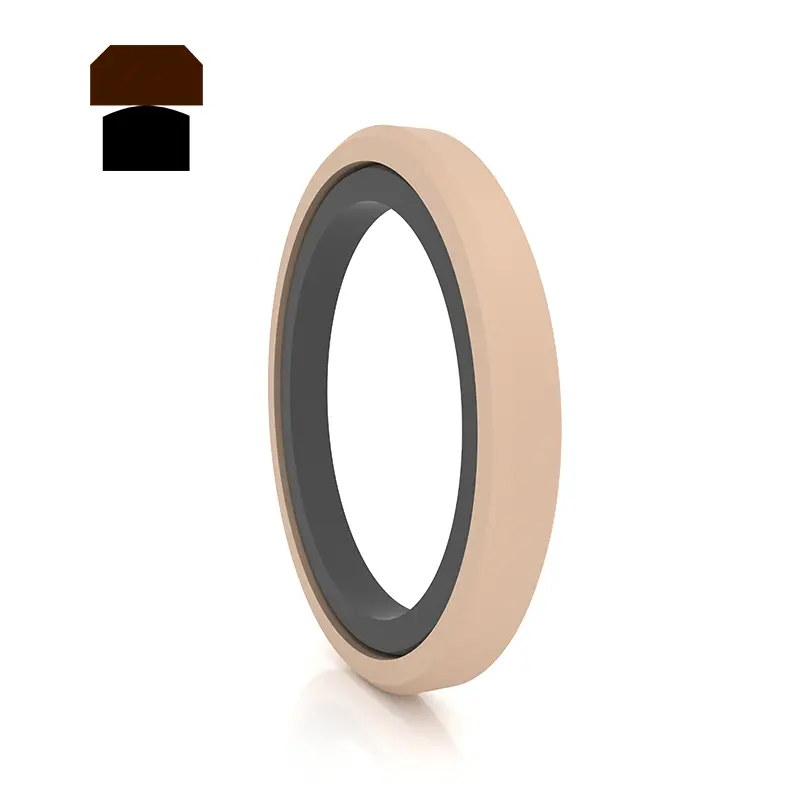

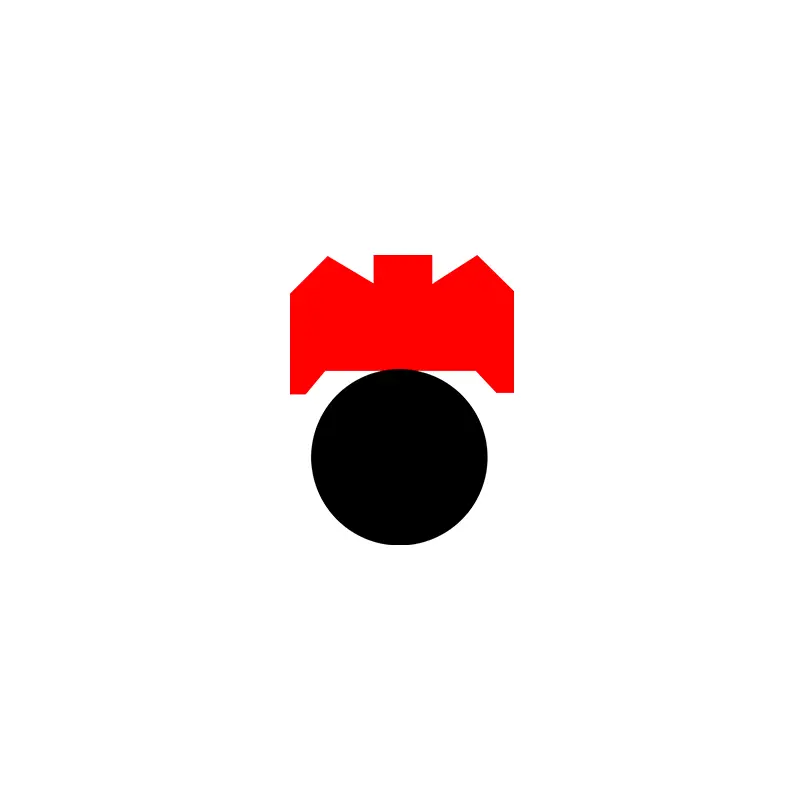

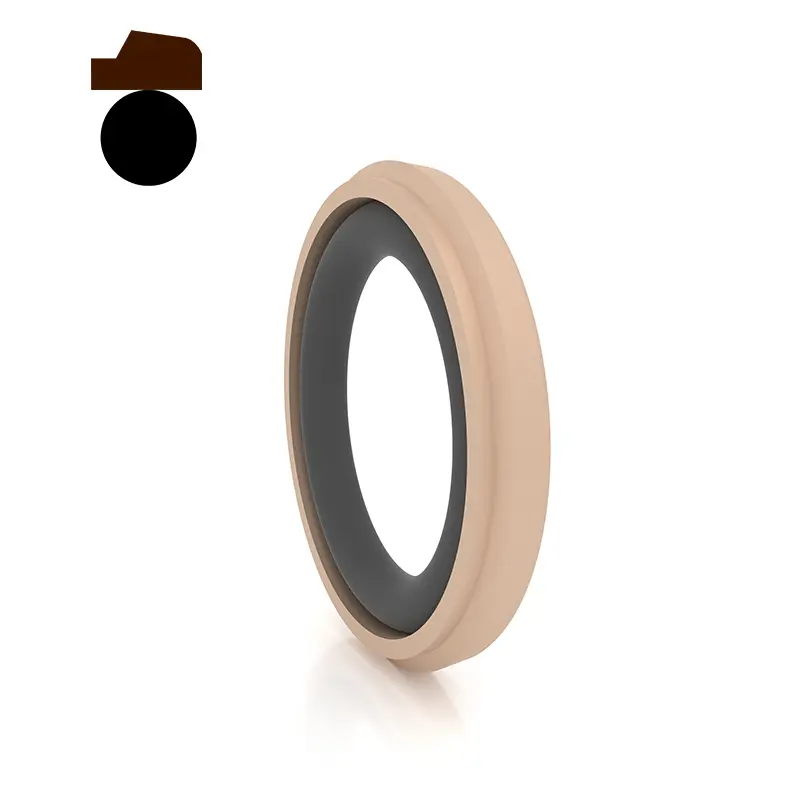

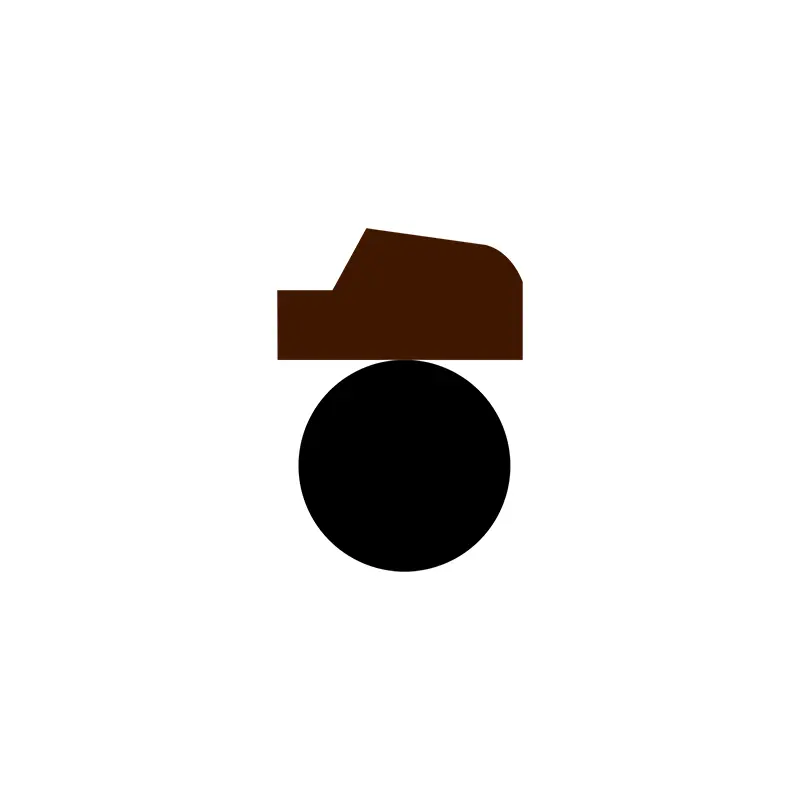

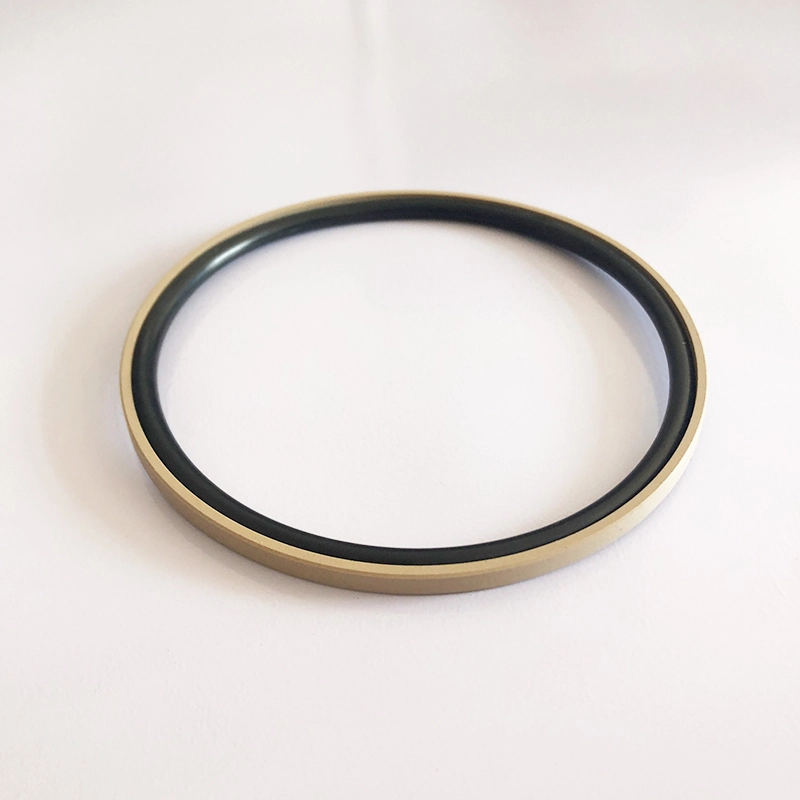

RC64 bao gồm một vòng niêm phong hình tam giác PTFE và vòng cao su O-ring, phù hợp cho việc niêm phong áp lực chuyển động bằng thủy lực và khí nén. Vòng chữ O cung cấp lực xuyên tâm và bù cho sự hao mòn của vòng niêm phong. Vì vòng niêm phong áp dụng thiết kế môi mỏng, khả năng bồi thường tiếp theo là tốt hơn, vì vậy hiệu suất niêm phong là tốt. Groove phân tách (mở) nên được sử dụng cho đường kính xi lanh nhỏ hơn 30 mm. Đặc trưng:
1. Nó có thể được sử dụng cho cả thủy lực và khí nén;
2. Ma sát thấp, điện trở khởi đầu nhỏ, chuyển động trơn tru, ma sát động và tĩnh bằng nhau, không leo;
3. Cuộc sống lâu dài, có thể được sử dụng cho các con dấu bôi trơn không dầu;
Không gian cấu trúc nhỏ, lắp đặt và bảo trì dễ dàng;
SPG là sự kết hợp của một vòng niêm phong PTFE được sửa đổi hình chữ nhật và vòng cao su hình chữ nhật như một phần tử tải trước. Nó có các đặc điểm của niêm phong tốt, ma sát thấp và không gian cấu trúc nhỏ.

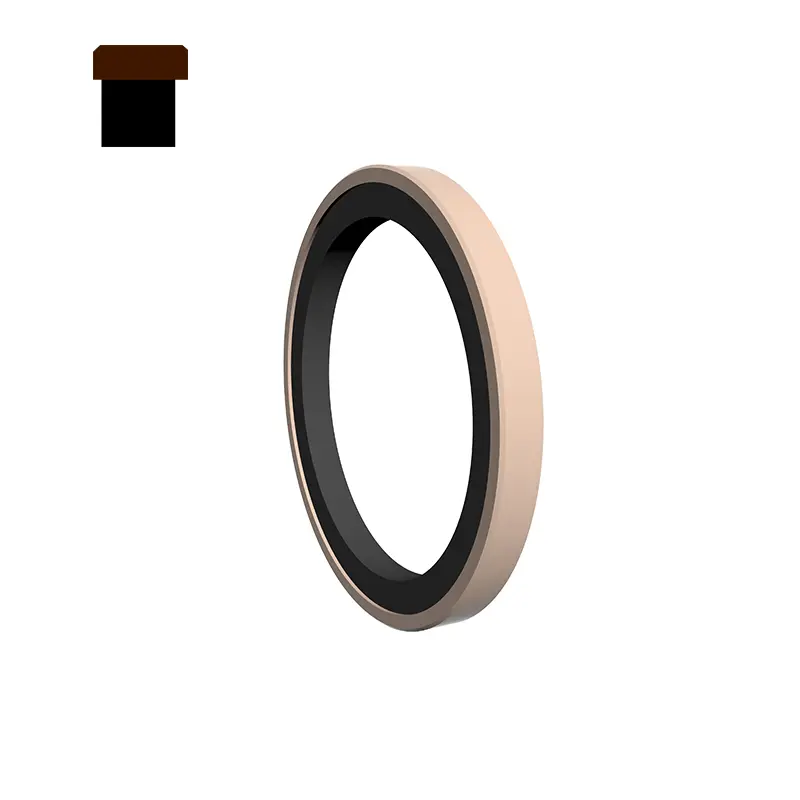

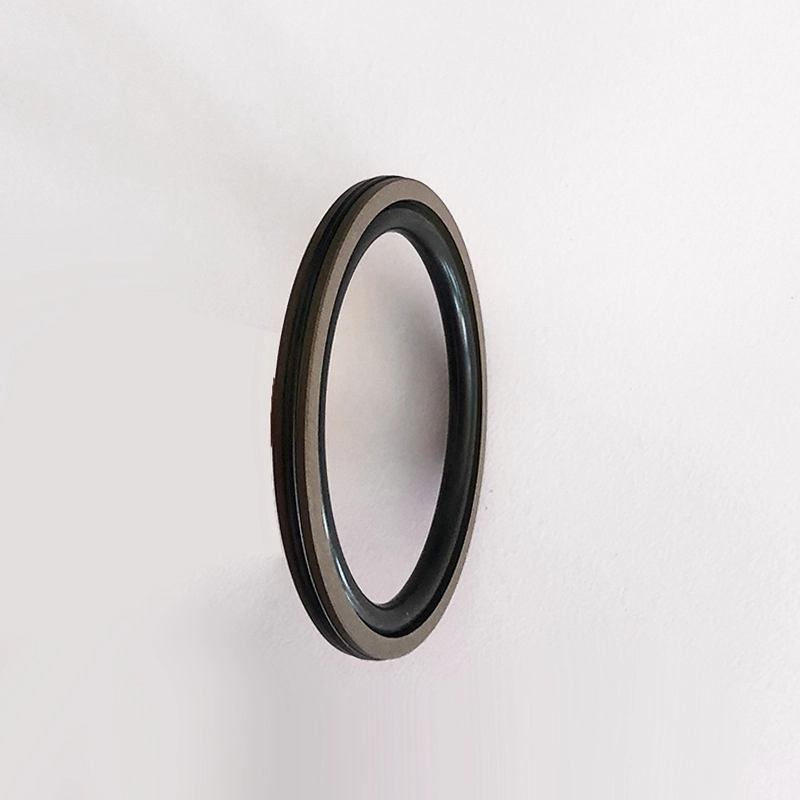

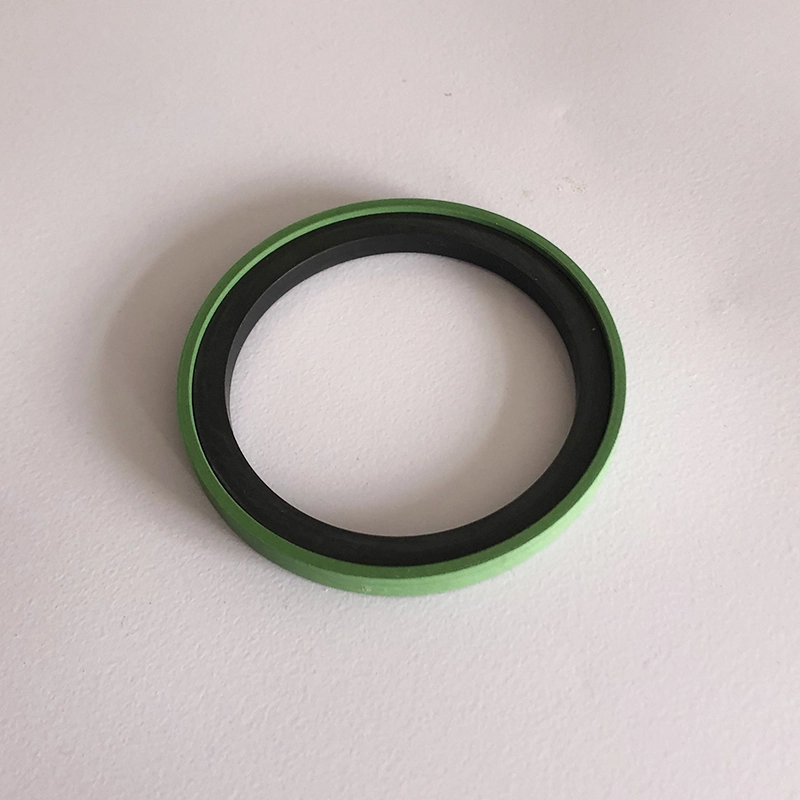

RC66 là sự kết hợp của vòng niêm phong PTFE được sửa đổi hình chữ nhật và vòng chữ O làm phần tử tải trước. Nó có các đặc điểm của niêm phong tốt, ma sát thấp và không gian cấu trúc nhỏ. Nó phù hợp cho xi lanh dầu hoặc xi lanh tốc độ cao. RC67 bao gồm một vòng niêm phong hình chữ nhật PTFE đầy, hai vòng giữ và một chất đàn hồi không đồng nhất, phù hợp để niêm phong áp suất hai chiều chuyển động bằng thủy lực. Các chất đàn hồi cung cấp lực xuyên tâm và bù cho sự hao mòn của vòng niêm phong. Vòng giữ bảo vệ vòng niêm phong và có tác dụng niêm phong tốt ngay cả trong điều kiện làm việc khắc nghiệt. Đặc trưng:
1. Ma sát thấp, điện trở khởi đầu nhỏ, chuyển động mịn, ma sát động và tĩnh bằng nhau, không leo;
2. Tính ổn định áp suất rất cao trong điều kiện áp lực và khắc nghiệt;
3. Cuộc sống cao, có thể được sử dụng cho các con dấu bôi trơn không dầu;
4. Có thể được sử dụng để niêm phong môi trường có độ nhớt thấp như nước;
5. Hiệu suất niêm phong áp suất cao và thấp tuyệt vời.

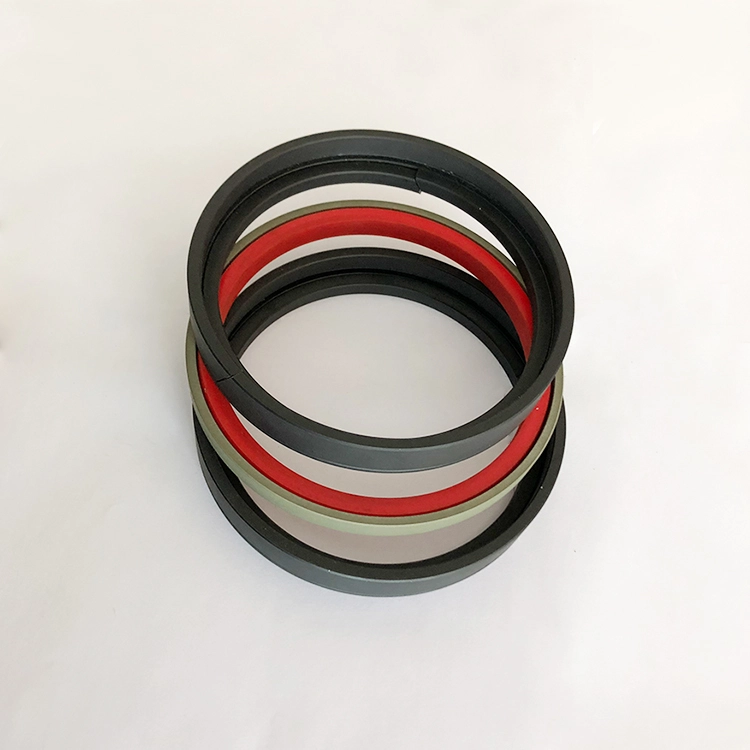

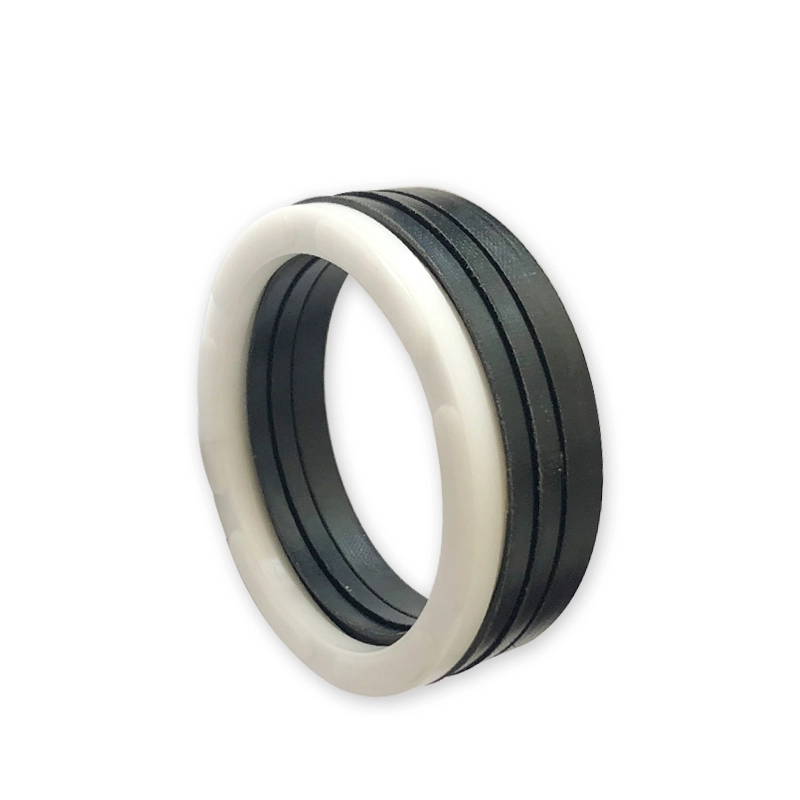

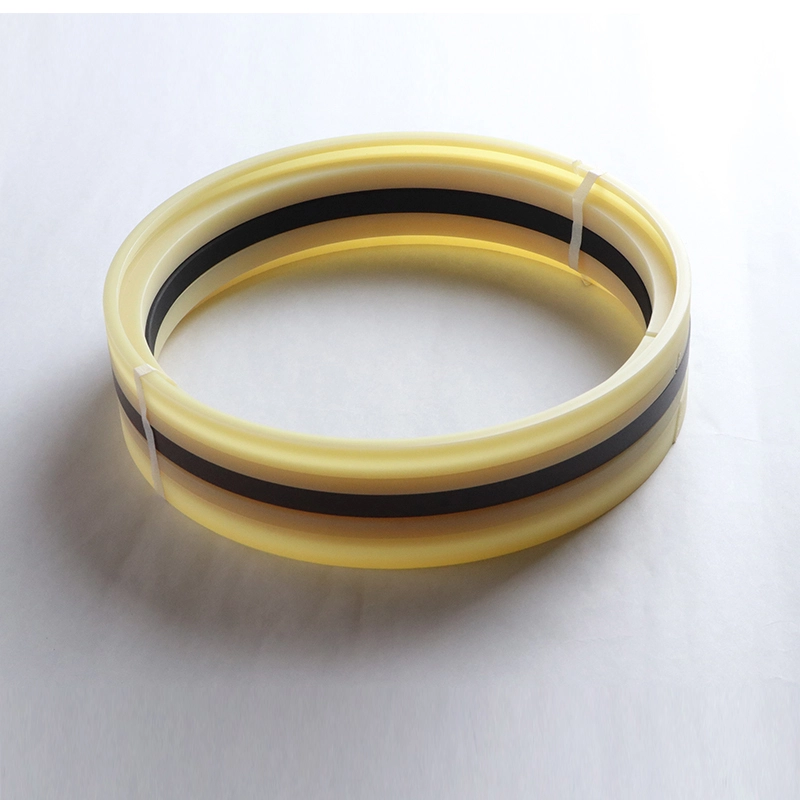

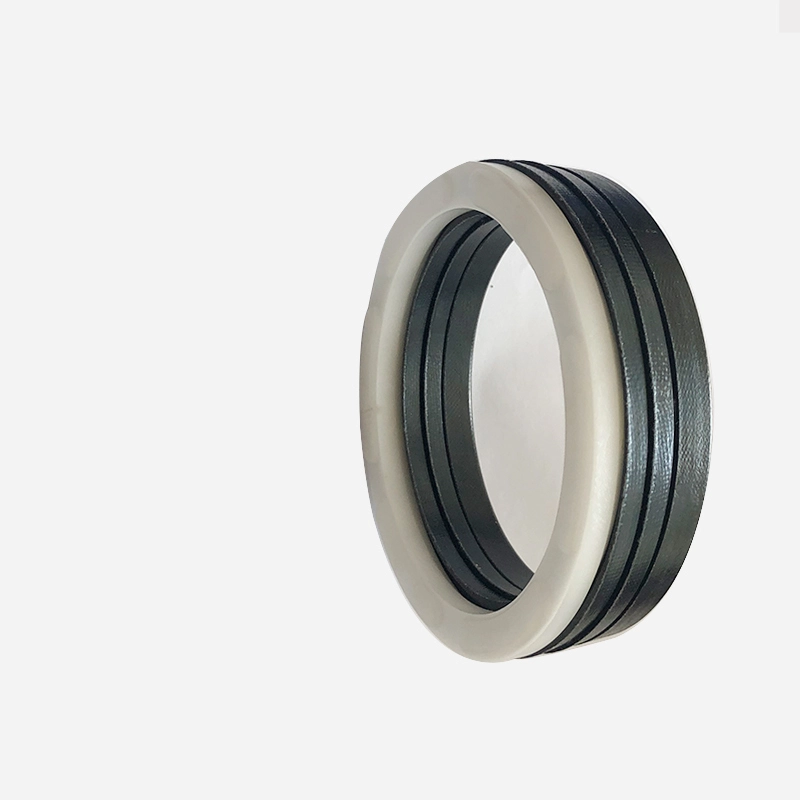

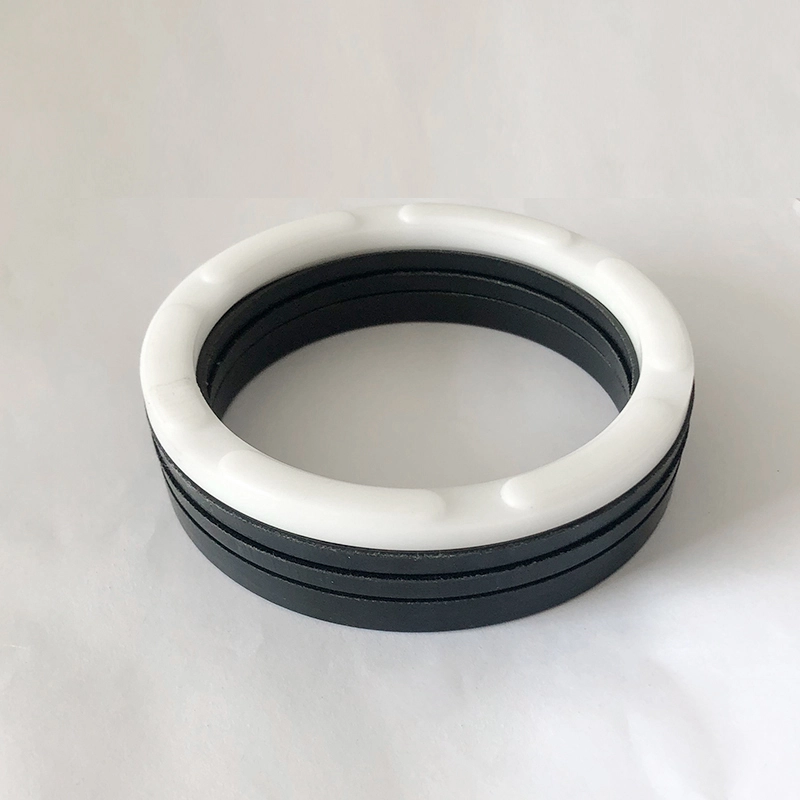

RCEK bao gồm một tập hợp các vòng niêm phong hình chữ V, vòng áp suất và vòng hỗ trợ, và phù hợp cho việc niêm phong áp suất chuyển động một chiều. Mỡ tương thích với vật liệu niêm phong phải được áp dụng trong quá trình cài đặt. Nó không thể được cài đặt trong một rãnh tích phân (đóng). Nó được sử dụng cho con dấu piston trong tải trung bình và nặng. Đặc trưng:
1. Một loạt các vật liệu có sẵn, có thể được điều chỉnh tối ưu để phù hợp với các mục đích khác nhau;
2. Nó có thể được sử dụng trong điều kiện làm việc khắc nghiệt và phù hợp cho hầu hết các điều kiện truyền thông và khắc nghiệt;
3. Nó có tuổi thọ dài và có thể được sử dụng cho các con dấu bôi trơn không dầu (lựa chọn vật liệu hợp lý);
4. Hiệu suất niêm phong có thể được điều chỉnh và kích thước trục có thể được điều chỉnh bằng cách thêm hoặc loại bỏ các vòng niêm phong hình chữ V;
Nó có thể hoạt động hiệu quả ngay cả khi chất lượng bề mặt niêm phong kém.

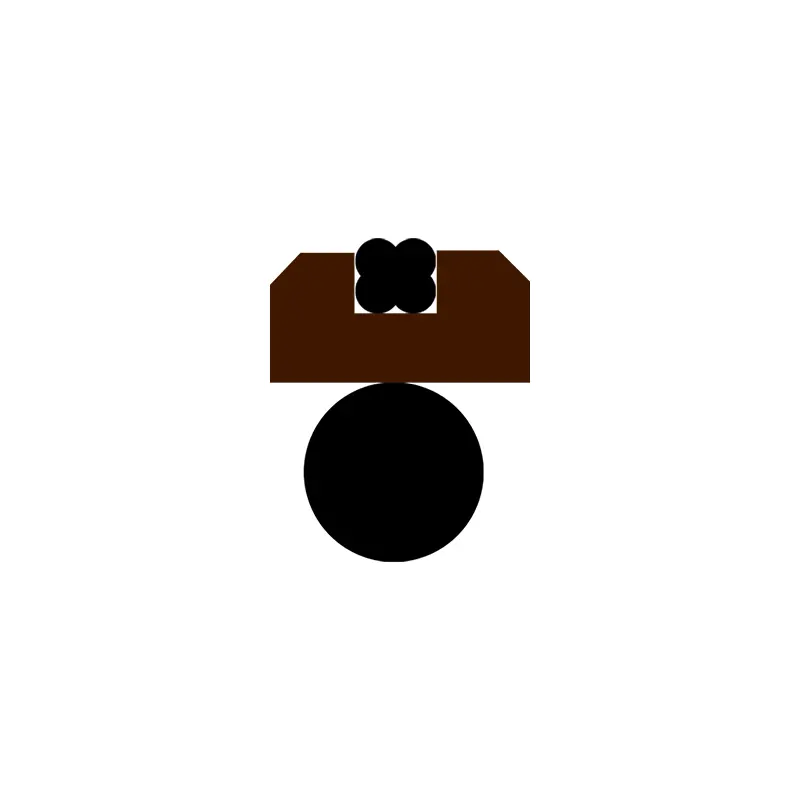

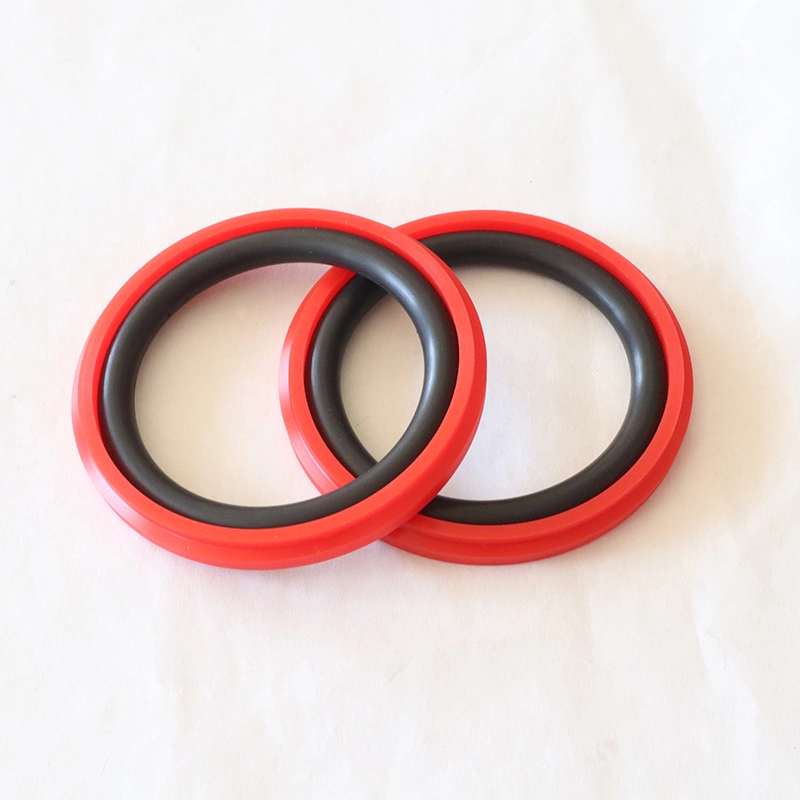

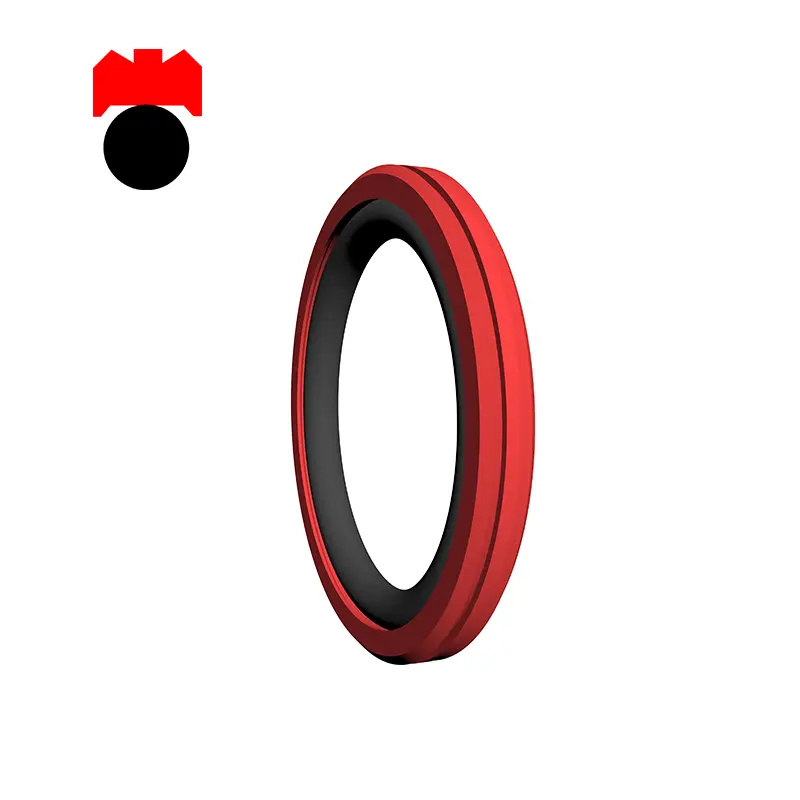

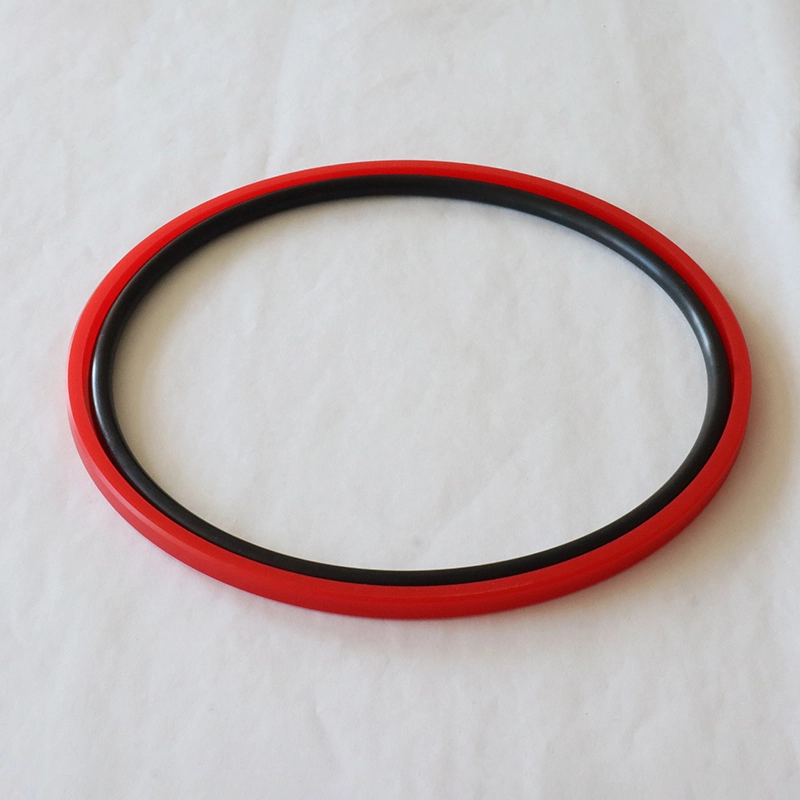

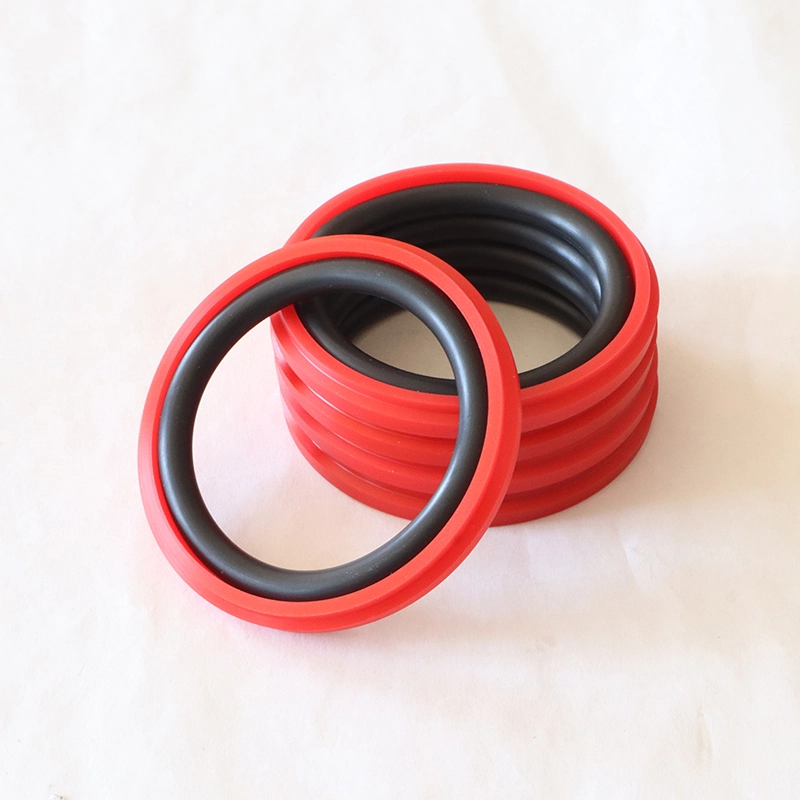

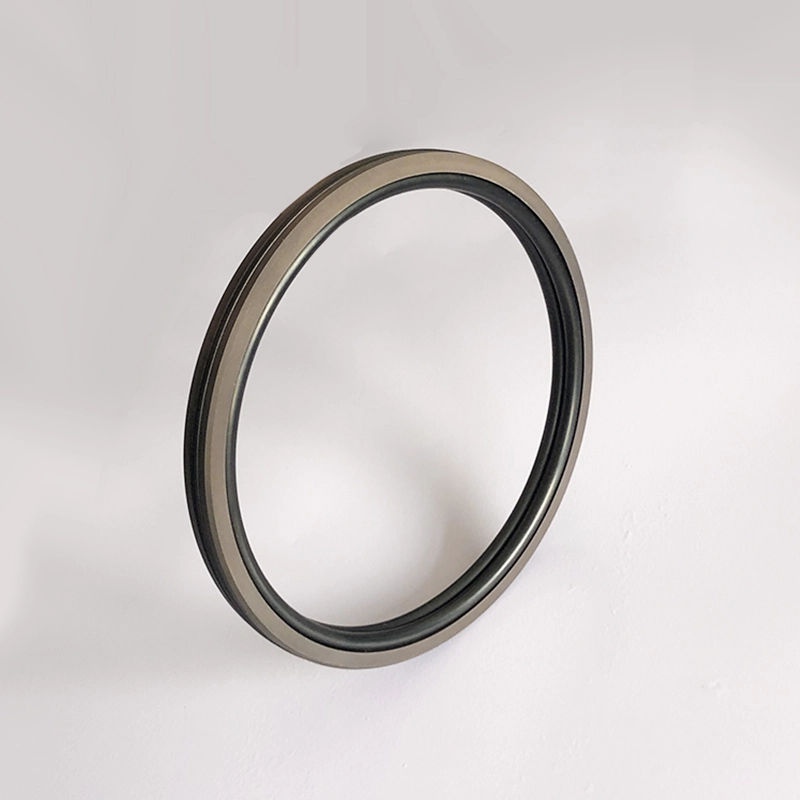

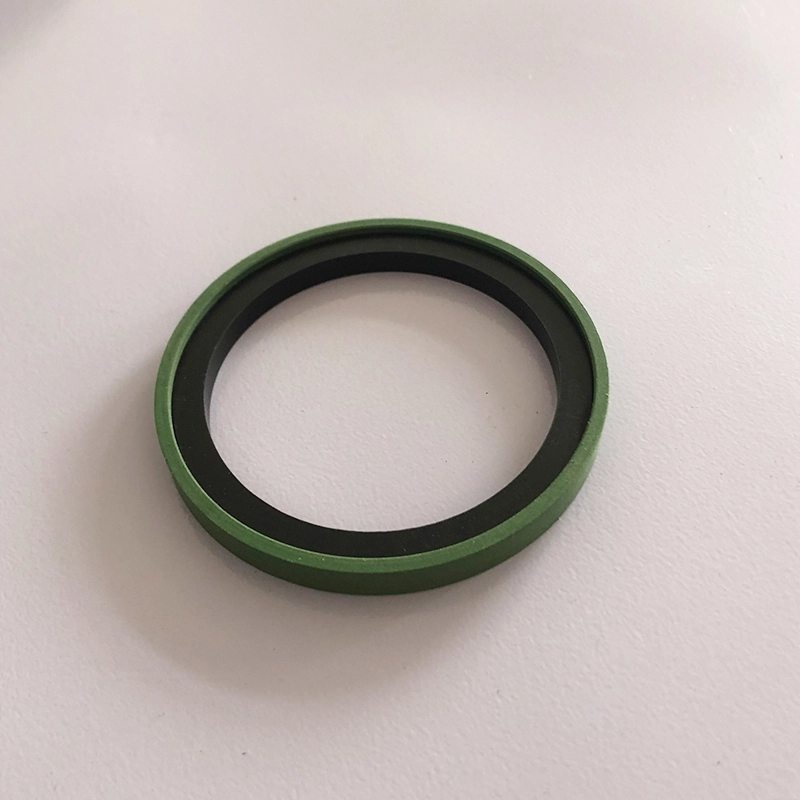

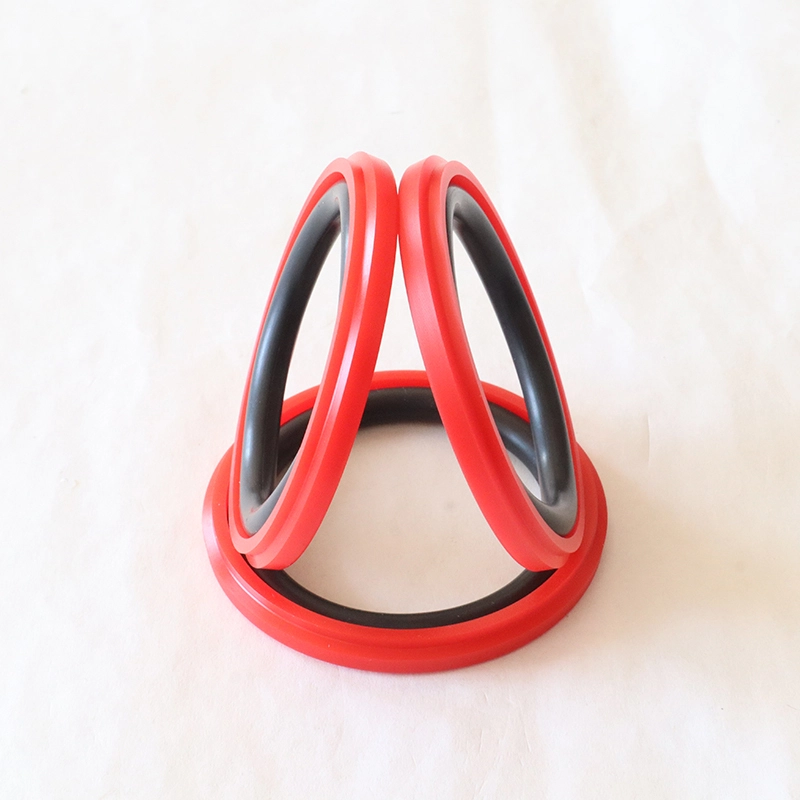

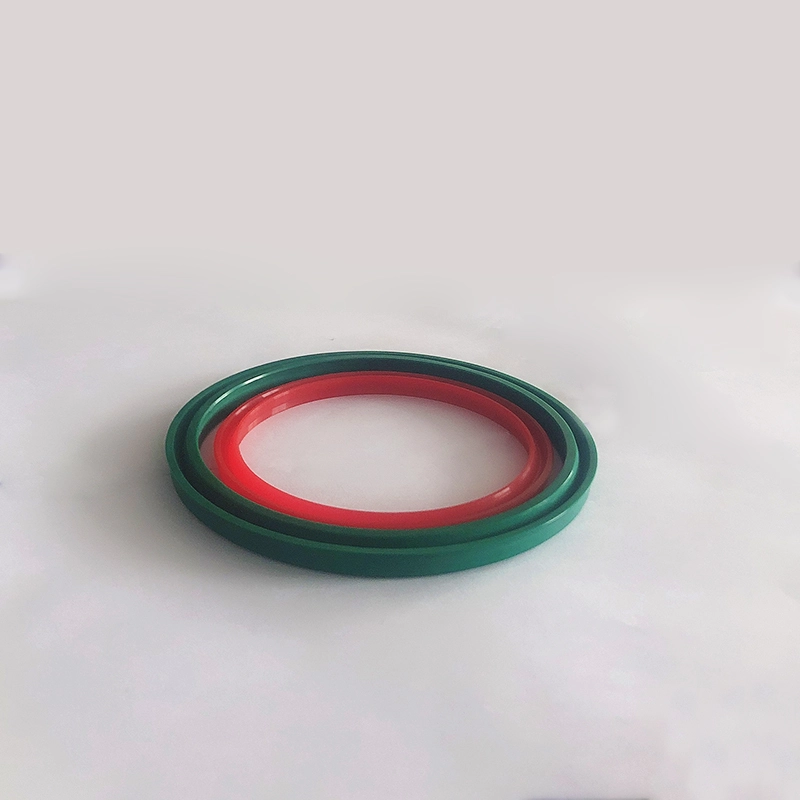

RCKR bao gồm một vòng niêm phong PU và vòng cao su hình chữ nhật, phù hợp cho việc niêm phong hai chiều chuyển động bằng thủy lực. Đây là một sản phẩm bổ sung của các sản phẩm GlyD Ring, với khả năng niêm phong và duy trì áp suất tốt hơn so với GlyD Ring và có thể được cài đặt mà không cần sự trợ giúp của các công cụ cài đặt. Các tính năng của nó:
1. Hiệu suất niêm phong động và động tốt;
2. Hiệu suất niêm phong áp suất thấp tốt hơn GlyD Ring và có thể được cài đặt mà không cần công cụ cài đặt;
3. Ma sát thấp, điện trở bắt đầu nhỏ và chuyển động trơn tru;
4. Tuổi thọ dài, có thể được sử dụng cho con dấu bôi trơn không dầu;
5. Có thể được sử dụng để niêm phong áp lực hai chiều;
Các rãnh cài đặt phù hợp với tiêu chuẩn ISO7425/1.

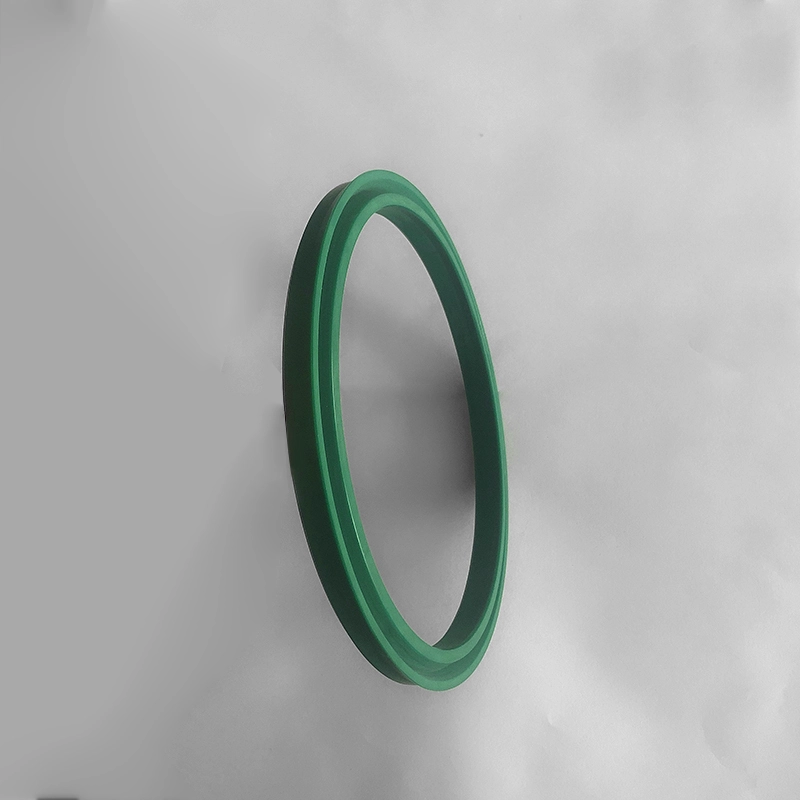

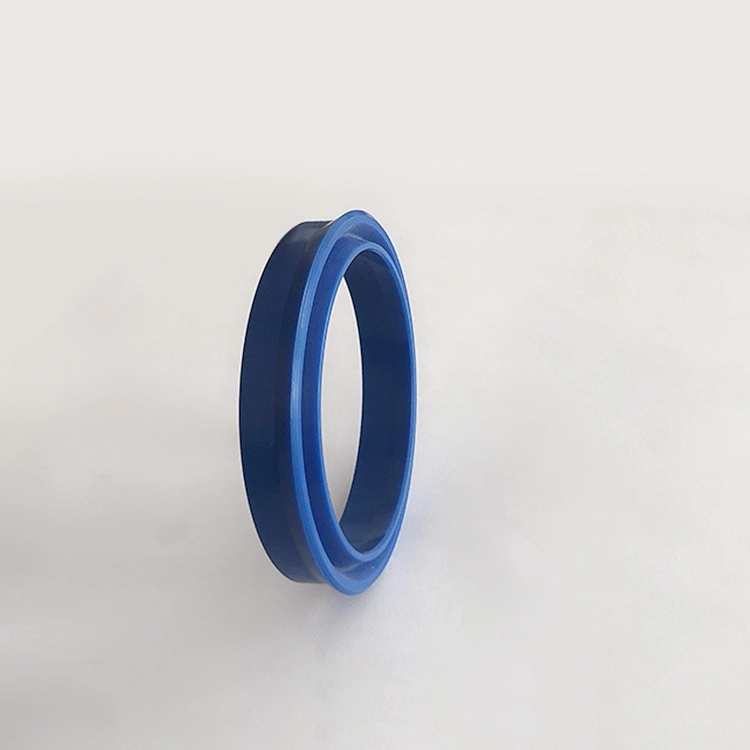

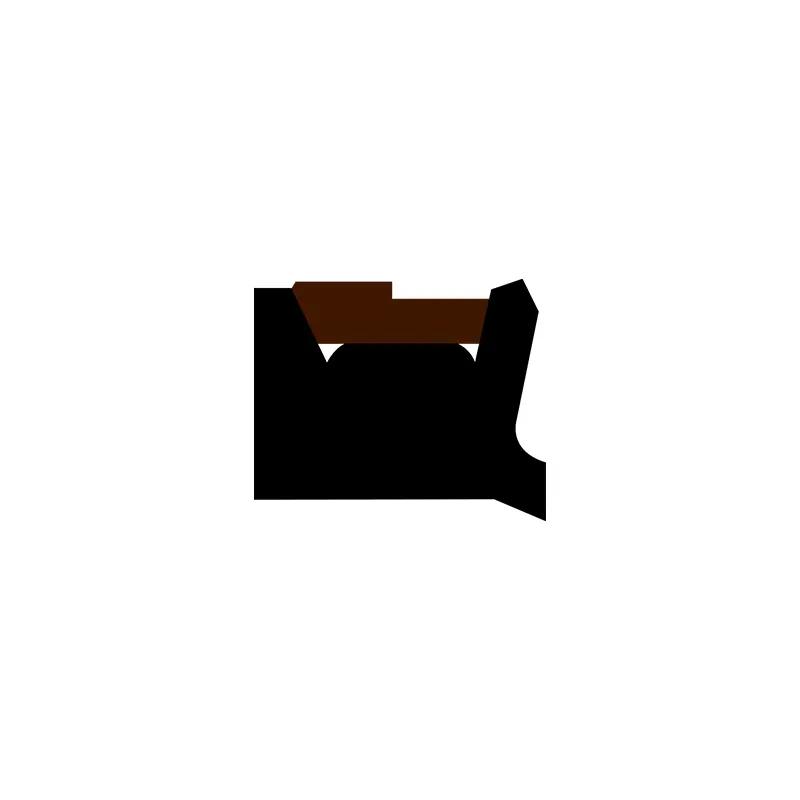

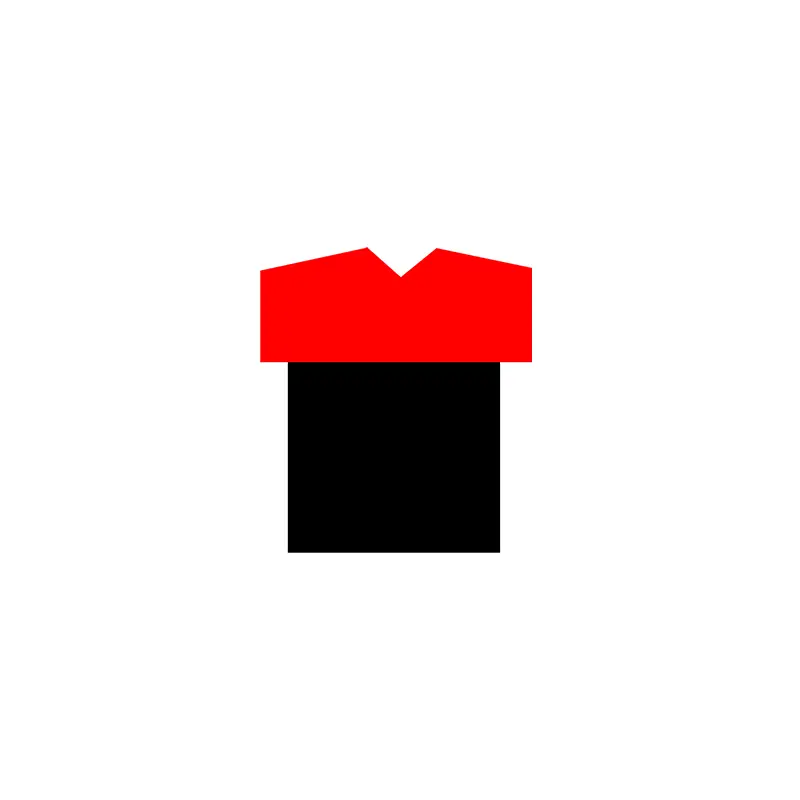

RPW bao gồm một vòng niêm phong PU hình đặc biệt và vòng cao su hình chữ O, phù hợp để niêm phong áp suất hai chiều chuyển động bằng thủy lực. Vòng chữ O cung cấp lực xuyên tâm và bù cho sự hao mòn của vòng niêm phong. Nó thường được sử dụng cùng với một vòng dẫn hướng dẫn. Đặc trưng:
1. Ma sát thấp, điện trở bắt đầu nhỏ, chuyển động trơn tru, không leo;
2. Tính ổn định áp suất rất cao trong điều kiện áp lực và khắc nghiệt;
3. Hiệu suất niêm phong tốt ở cả áp suất cao và thấp;
Không có công cụ cài đặt được yêu cầu để cài đặt.

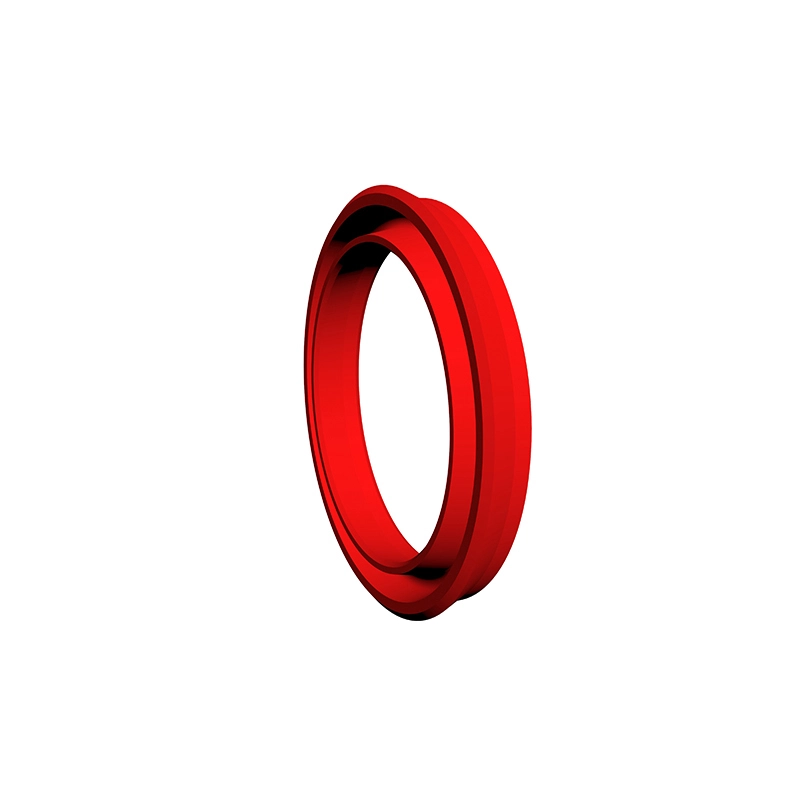

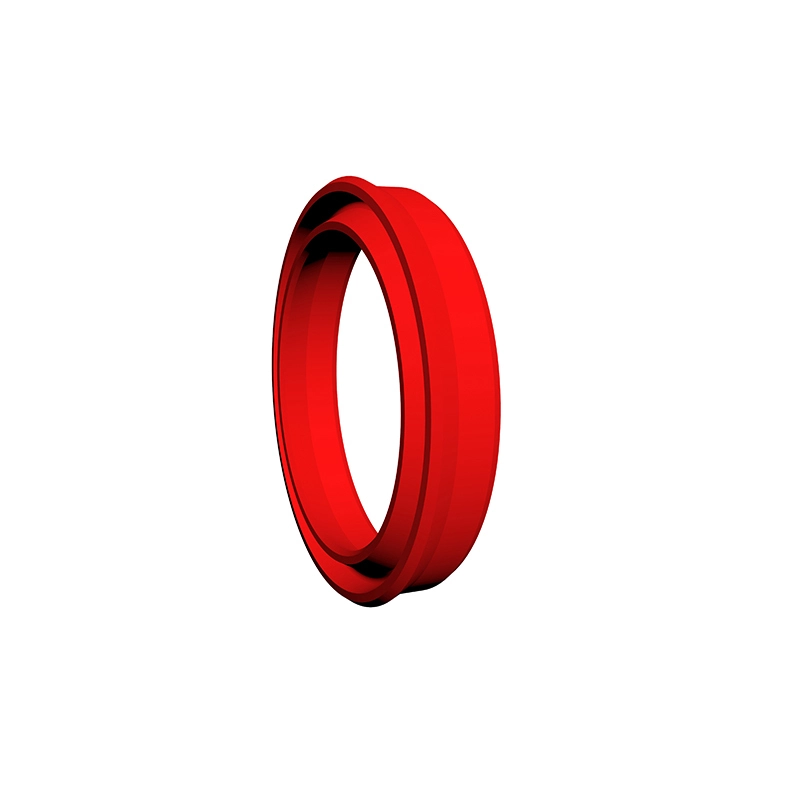

TDA và TDMA bao gồm một chất đàn hồi cao su có hình dạng đặc biệt (hoặc polyurethane) và vòng niêm phong PTFE đã được sửa đổi, và có các đặc điểm của niêm phong tốt, tuổi thọ dài, ma sát thấp, không leo, v.v. TDMA phù hợp cho việc niêm phong áp lực hai chiều của piston.

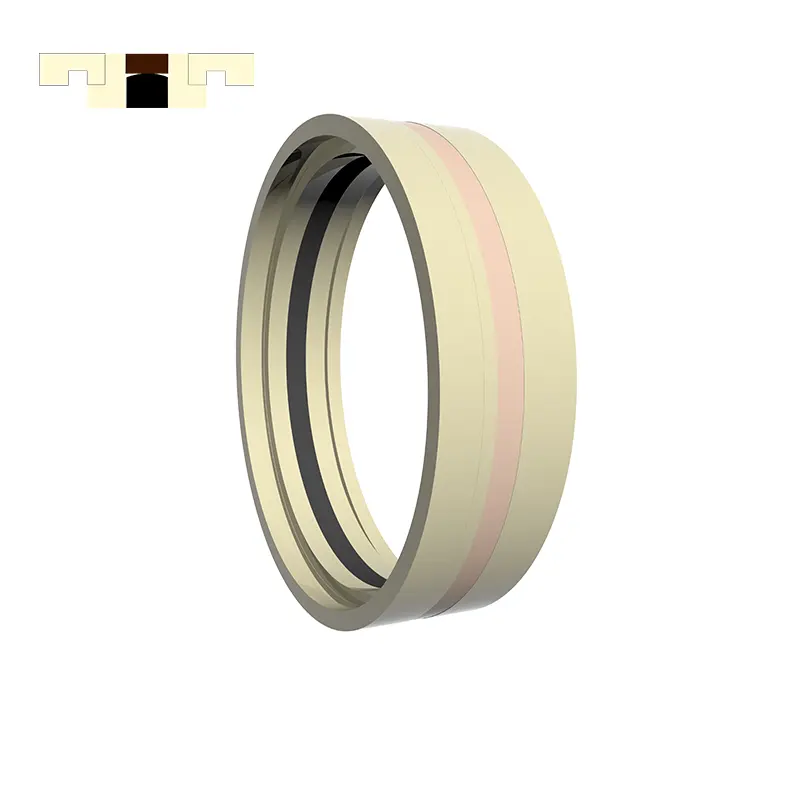

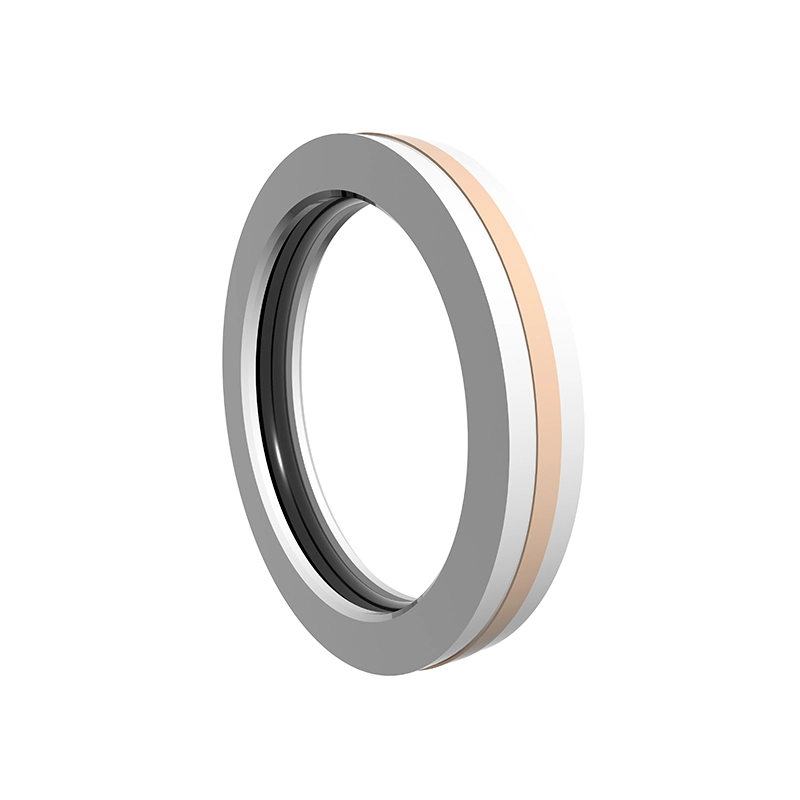

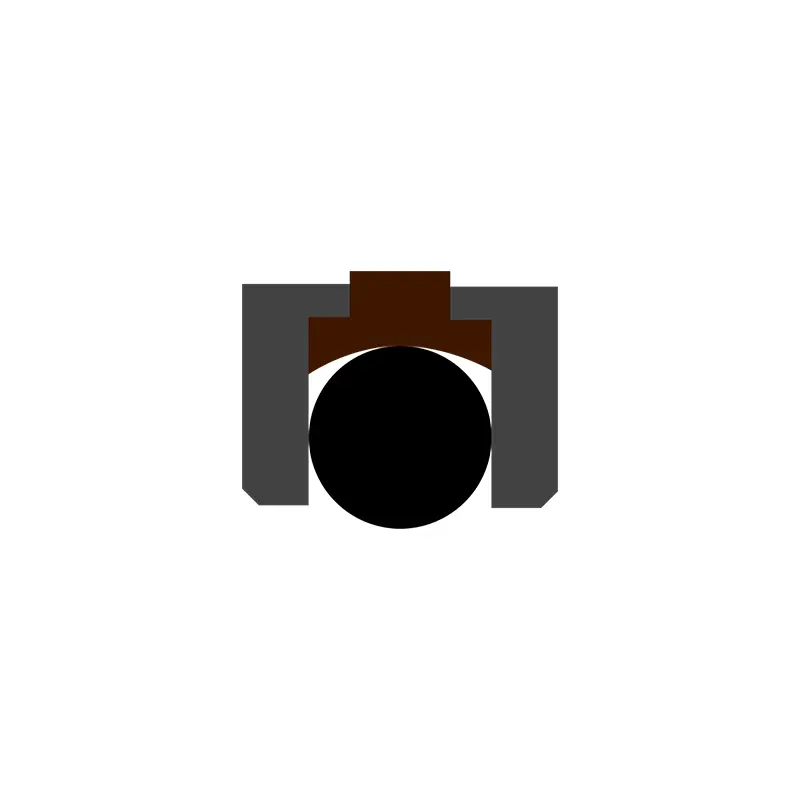

GGDA bao gồm một vòng niêm phong chứa đầy PTFE, hai vòng hỗ trợ nhựa hình chữ L và vòng o lực đàn hồi, với sự niêm phong tốt, tuổi thọ dài, ma sát thấp, không có vết thương và các đặc điểm khác. Thích hợp cho niêm phong áp lực hai chiều piston.

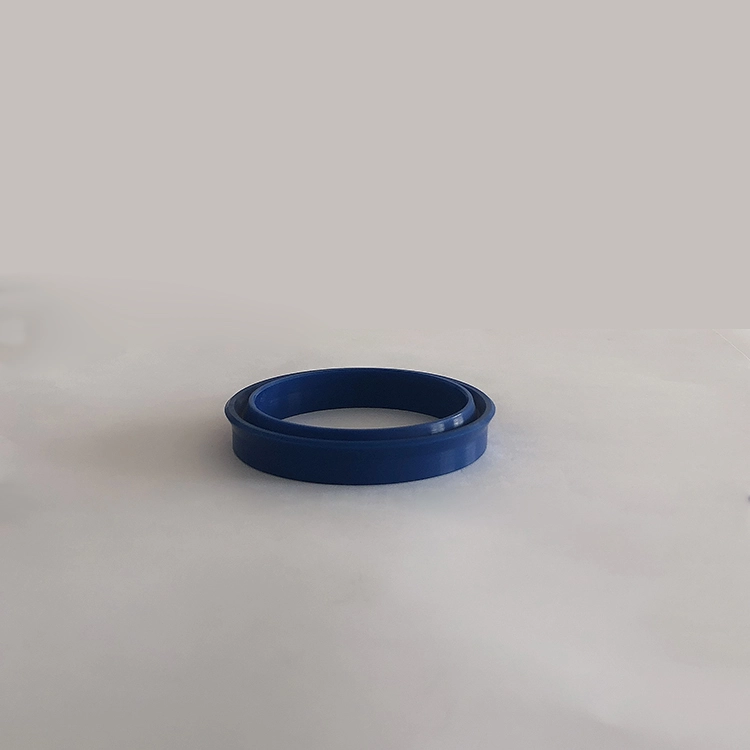

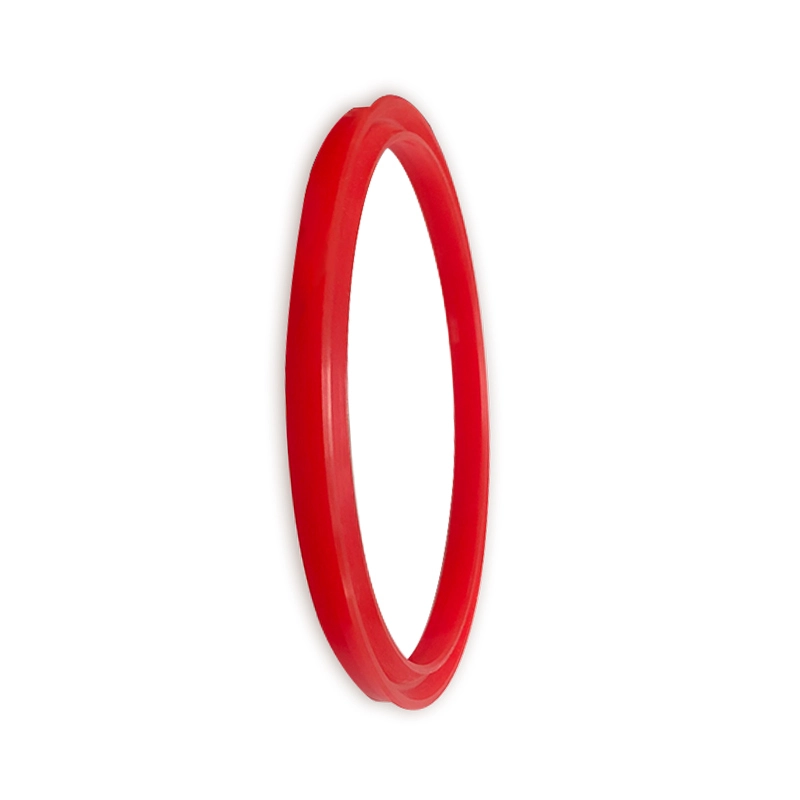

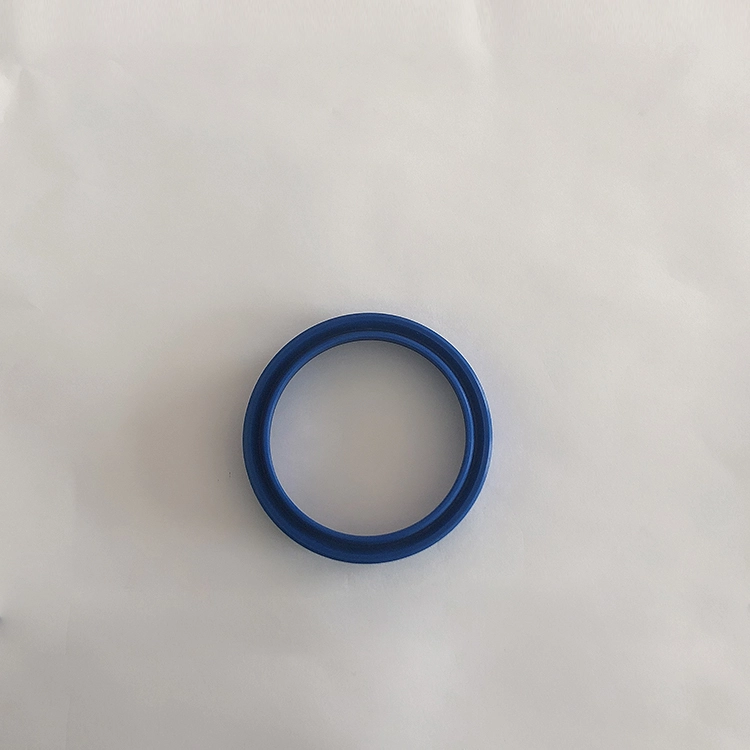

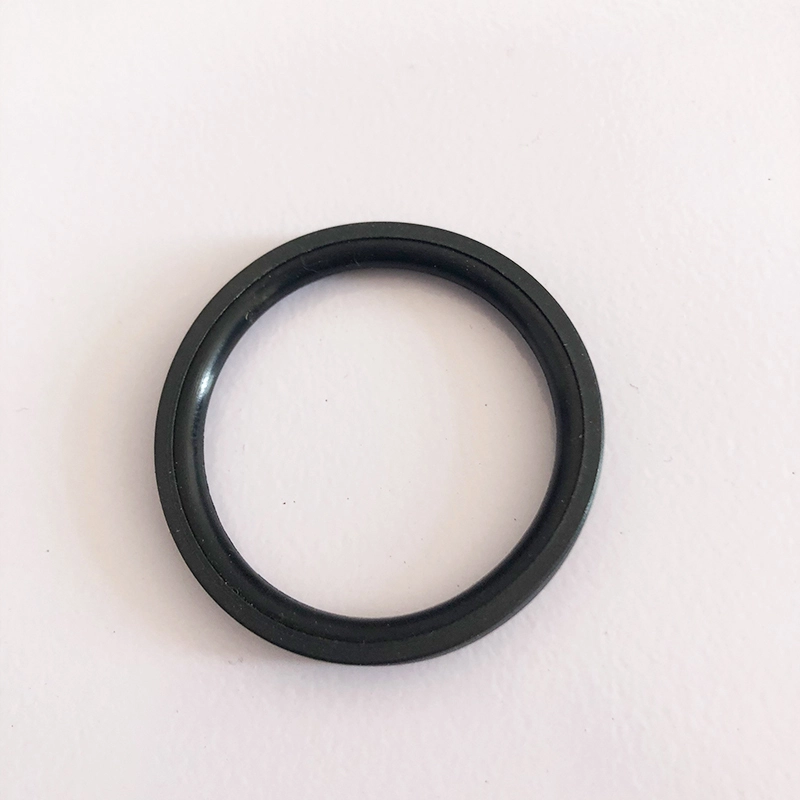

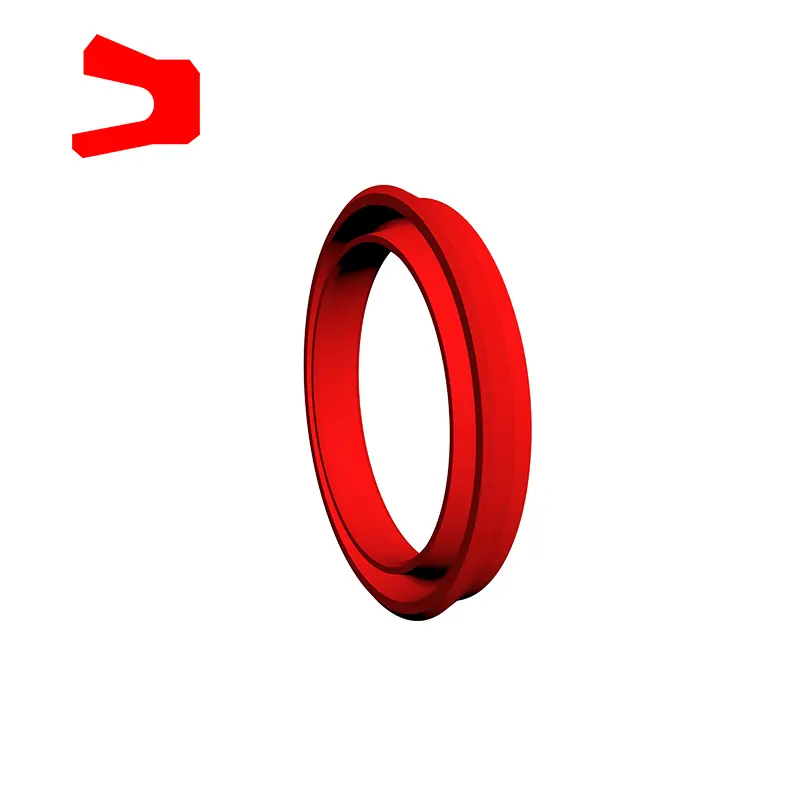

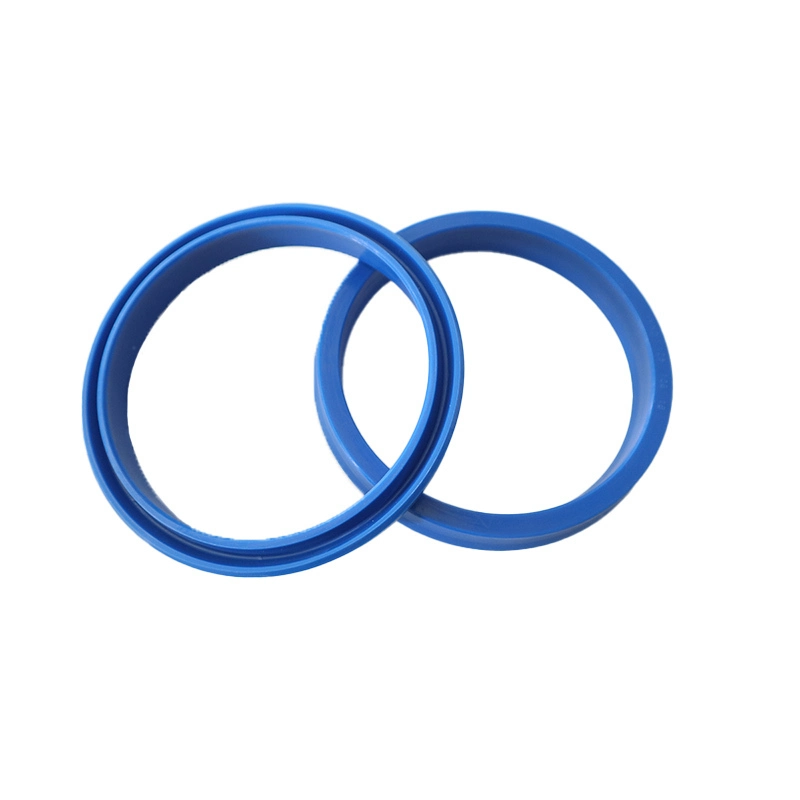

Vòng niêm phong RCUP là một con dấu không đối xứng được sử dụng đặc biệt trên piston, phù hợp cho việc niêm phong chuyển động bằng thủy lực, với hiệu suất niêm phong tốt. Các rãnh phù hợp với tiêu chuẩn ISO5597. Vòng niêm phong loại YXD cho trục là một con dấu không đối xứng được sử dụng đặc biệt trên pít-tông, phù hợp cho việc niêm phong chuyển động bằng thủy lực, với hiệu suất niêm phong tốt. Khi được sử dụng dưới 12 ~ 32MPa, cần có một vòng giữ ở gót chân. Groove phù hợp với tiêu chuẩn JB/ZQ4265-97. Đặc trưng:
1. Áp dụng cho tải trọng ánh sáng và tải trung bình;
2. Hiệu suất niêm phong tốt cho cả niêm phong áp suất cao và áp suất thấp;
3. Một loạt các vật liệu có sẵn, với phạm vi kháng phương tiện rộng hơn;
4. Cấu trúc đơn giản và cài đặt và bảo trì dễ dàng.
Các tính năng và ứng dụng sản phẩm:
Lựa chọn vật chất:
RC61, RC62
1. Các vật liệu của vòng chữ O có thể là: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), v.v.
2. Vật liệu vòng niêm phong: Vật liệu tiêu chuẩn PTFE3, các vật liệu tùy chọn khác PTFE2, PTFE4, PU, v.v.
ĐƯỢC RỒI
1. Vật liệu của vòng hình chữ nhật phù hợp: R01 cao su nitrile
2. Vật liệu của vòng niêm phong: vật liệu nhựa nhiệt dẻo tổng hợp.
RC63, RC64, SPG, RC66, AQ, AQF
1. Các vật liệu của vòng chữ O có thể là: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), v.v.
2. Vật liệu vòng niêm phong: Vật liệu tiêu chuẩn PTFE3, các vật liệu tùy chọn khác PTFE1, PTFE2, PTFE4.
KDAS, TPM
1. Vật liệu vòng cao su phù hợp: R01 Nitrile cao su
2. Vật liệu vòng giữ: nylon PA/polyoxymethylen pom
3. Vòng hướng dẫn: nylon PA/polyoxymethylen pom/polytetrafluoroethylen ptfe
GDKK, RC67
1.
2. Vật liệu vòng niêm phong: Vật liệu tiêu chuẩn PTFE3, các vật liệu tùy chọn khác PTFE2, PTFE4.
3. Vật liệu vòng giữ: POM/PA/PTFE, vật liệu PTFE được sử dụng khi nhiệt độ vượt quá 100 độ.
Rcek
1. Nhấn Vật liệu vòng: Polytetrafluoroetylen, vải nitrile, vải fluororubber, nylon, polyoxymetylen
2. Vật liệu V-vòng: Polytetrafluoroetylen, cao su nitrile, vải nitrile, fluororubber, vải fluororubber
3.
RCKR, RPW
1. Vật liệu vòng hình chữ nhật phù hợp: Cao su Nitrile RO1 (NBR)
2. Vật liệu nhẫn niêm phong: PU
Yxd
Cao su nitrile tùy chọn (R01), fluororubber (R02), polyurethane (PU), v.v.
Ví dụ đặt hàng:
Mô hình đặt hàng RC61-40X29X4.2-PTFE3-R01order Model RC61-B-40x29x4.2-PTFE3-R02
RC61-GLYD RING RC61-B-HOLE SEAL DXDX LIP

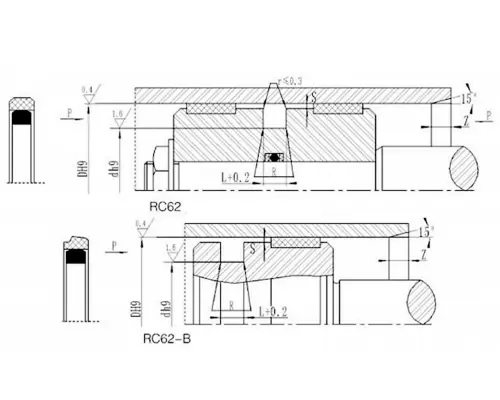

RC62-80X60X10-PTFE3-R01 RC62-Model DXDXL PTFE3, R01 Mã vật liệu
Mô hình thứ tự OK-80x59x8 Đường kính xi lanh X Đường kính Groove X chiều rộng Groove
Mô hình đặt hàng RC63-80-PTFE3-R01 hoặc SPGC-80-PTFE3-R01
RC63/SPGC-Model 80 xi-lanh D có mã vật liệu PTFE3-PTFE
Mô hình thứ tự KDAS-80x60x22.4 Đường kính xi lanh X Đường kính rãnh X chiều rộng Groove (L)
Mô hình thứ tự TPM-80x60x22.4 Đường kính xi lanh X Đường kính rãnh X chiều rộng rãnh (L)
Ví dụ đặt hàng: GDKK-80*62*43*22,5-r01
Mô hình đơn hàng RC64-80-PTFE3-R01
RC64 Model 80 xi-lanh Dia
Ví dụ đặt hàng: SPG-D*D*L-PTFE3-R01 (Đường kính ngoài*Đường kính bên trong*Chiều rộng Groove)
RC66
Mô hình đơn hàng RC67-100X85X12.5-PTFE3-R01 hoặc SPGW-100X85X12.5-PTFE3 -R01
Đường kính xi-lanh mô hình x Groove Đường kính dưới cùng X Groove Width
Rcek
| người mẫu | Nguyên vật liệu | Phạm vi áp dụng | Niêm phong |
| Rcek-a | V-ring: vải nbr, vòng áp suất, vòng hỗ trợ: vải nbr/pa/pom/ptfe | Nhiệt độ bình thường, áp suất cao | Tốt |
| Rcek-b | V-ring: vải fkm, vòng áp suất, vòng hỗ trợ: vải fkm/ptfe | Nhiệt độ cao, áp suất cao | Tốt |
| Rcek-c | V-ring: NBR, vòng áp suất, vòng hỗ trợ: vải nbr/pa/pom/ptfe | Nhiệt độ bình thường, áp suất trung bình và thấp | Xuất sắc |
| RCEK-D | V-ring: FKM, vòng áp suất, vòng hỗ trợ: vải FKM/PTFE | Nhiệt độ cao, áp suất trung bình và thấp | Xuất sắc |
| Rcek-e | V-ring: kết hợp vải NBR và NBR, vòng áp suất, vòng hỗ trợ: vải nbr/pa/pom/ptfe | Nhiệt độ bình thường, áp suất trung bình và cao | Xuất sắc |
| Rcek-f | V-ring: kết hợp vải FKM và FKM, vòng áp suất, vòng hỗ trợ: vải FKM/PTFE | Nhiệt độ cao, áp suất trung bình và cao | Hội chợ |
| Rcek-g | V-ring, vòng áp suất, vòng hỗ trợ: PTFE1/PTFE2/PTFE3/PTFE4 | Nhiệt độ cao và phương tiện ăn mòn áp suất cao | Xuất sắc |
| Rcek-h | V-ring: PU, vòng áp suất, vòng hỗ trợ: PU/PA/POM/PTFE | Nhiệt độ bình thường, áp suất trung bình và cao | Niêm phong |
| Mô hình thứ tự RCEK-A-120 × 95x25.3 Đường kính xi-lanh mô hình x Groove Đường kính dưới x Groove Width | |||

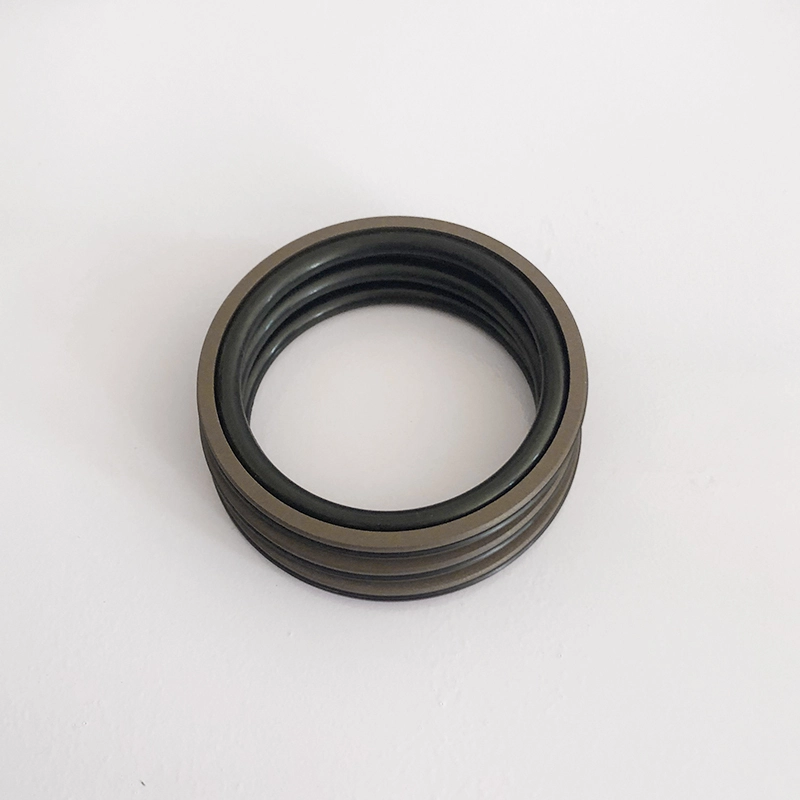

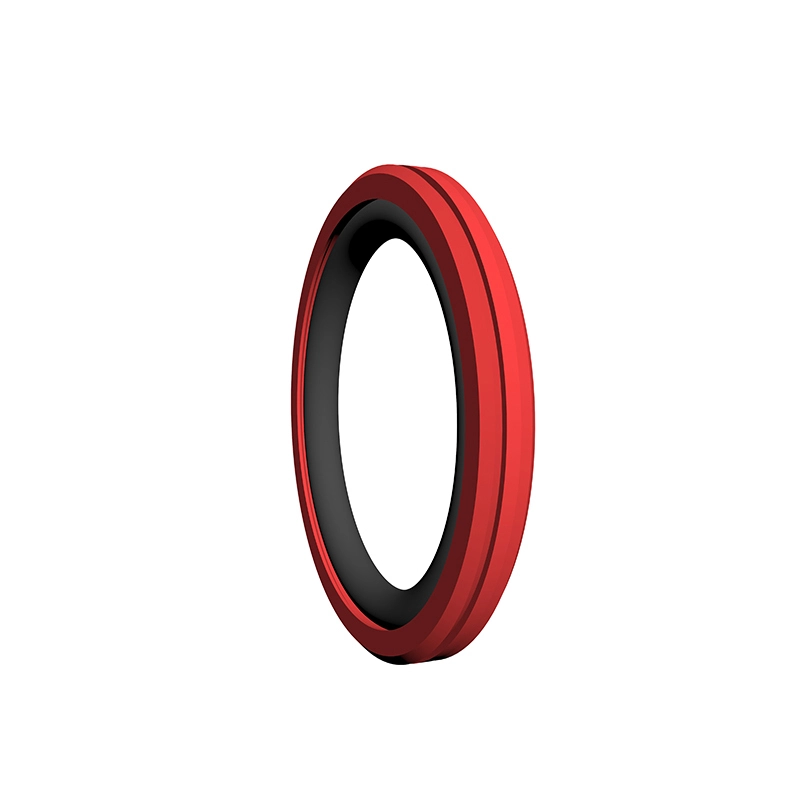

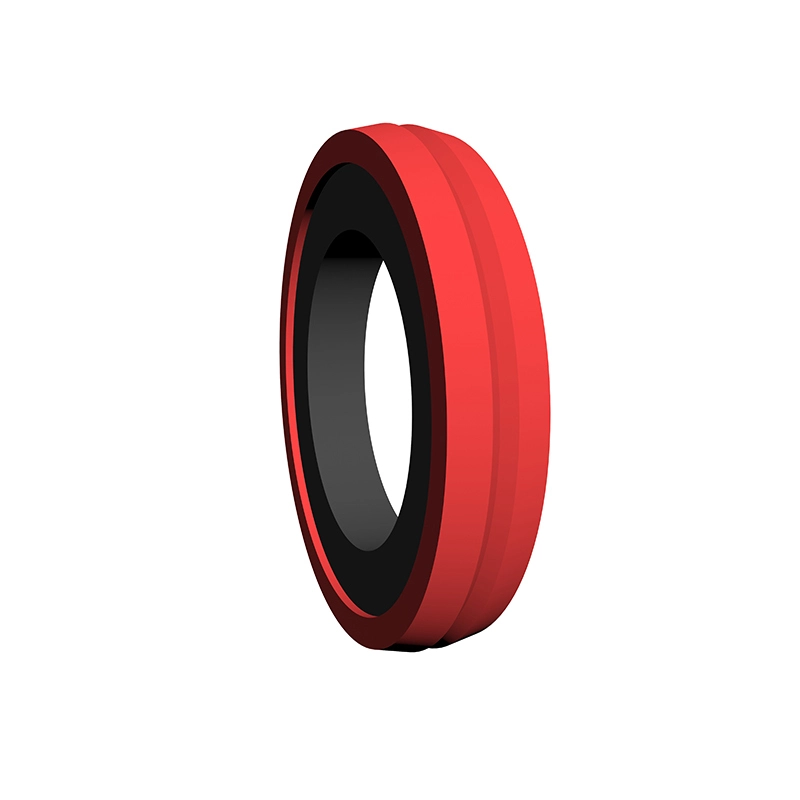

Aq
AQF
RCKR
RPW
TDA
Chiều dài vát
| Phạm vi đường kính xi lanh | Chiều dài vát E≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
TDMA
GGDA

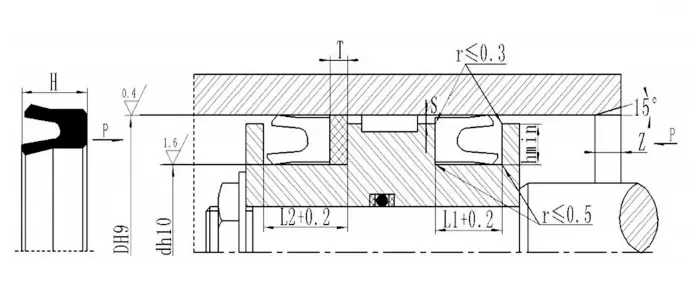

RCUP
Ví dụ về thứ tự: Đơn đặt hàng Model RCUP D63 × 48 × 10 đường kính xi lanh × Đường kính rãnh × Chiều cao con dấu

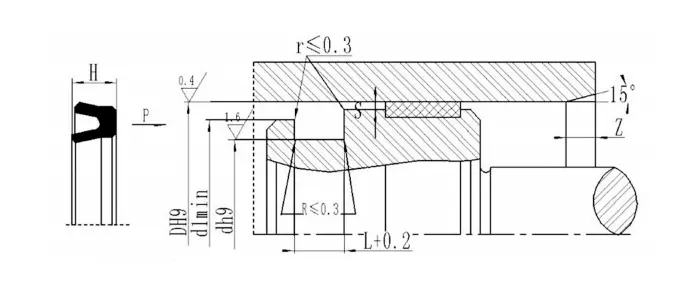

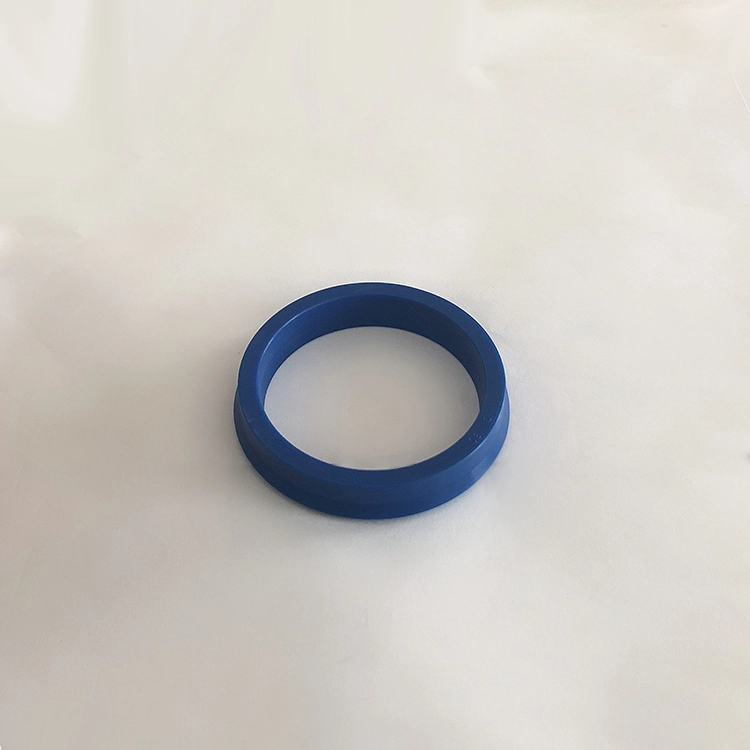

Yxd
Mô hình đơn hàng YXD63 × 51 × 14-R01 Đường kính xi lanh × đường kính rãnh

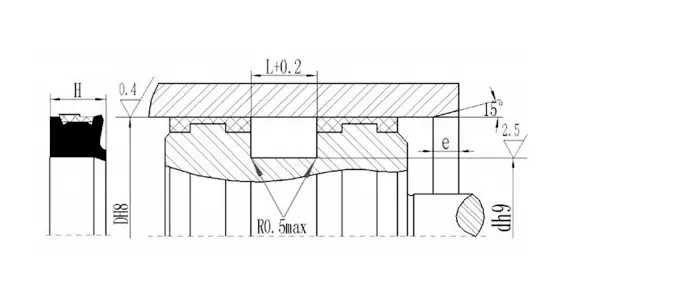

Thông số kỹ thuật:

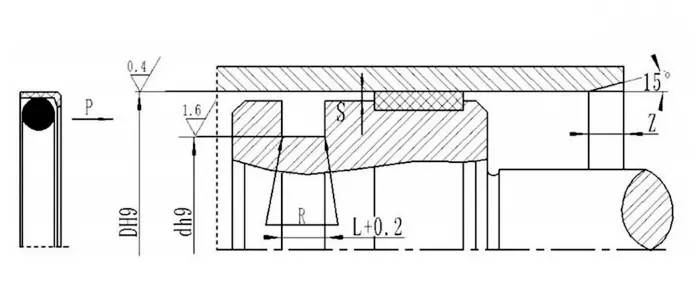

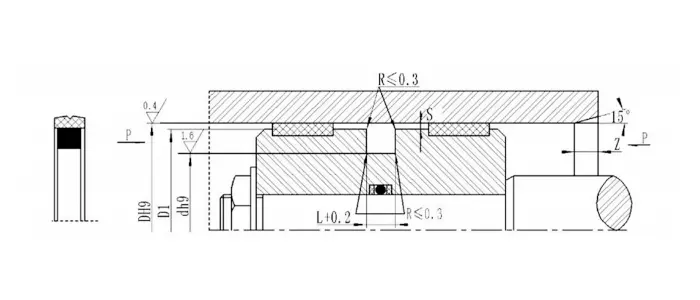

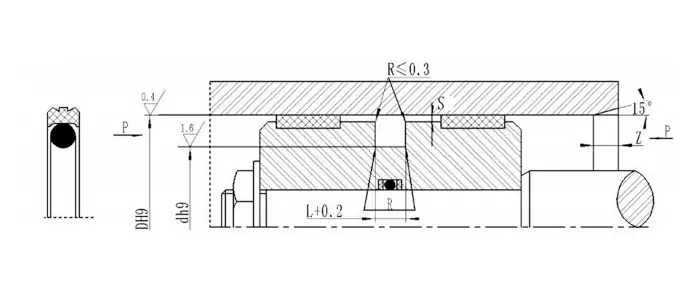

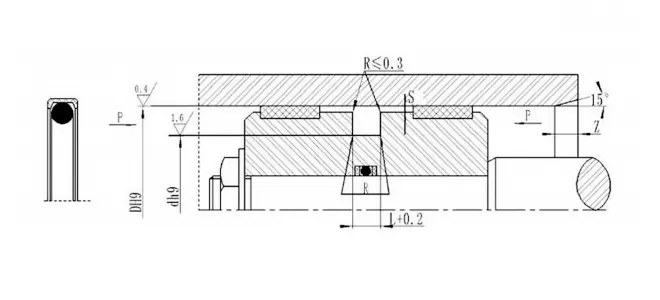

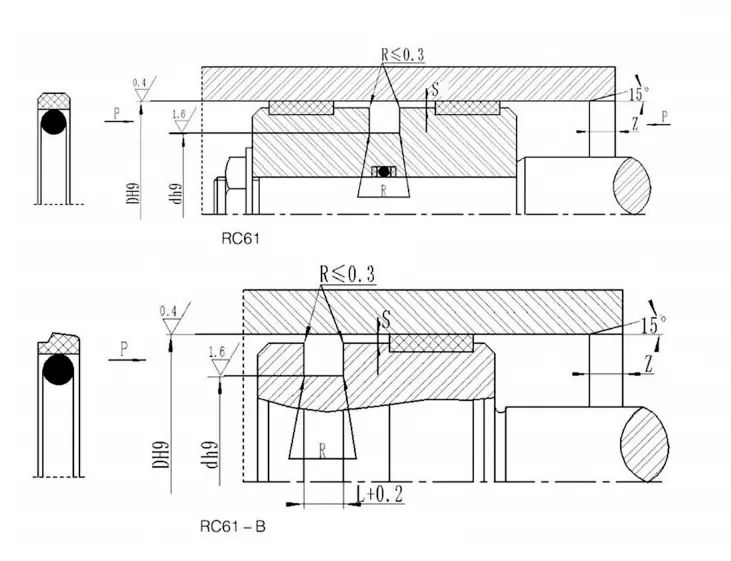

RC61| Phạm vi khẩu độ D H9 |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0.2 |
Giải phóng mặt bằng Smax | Góc tròn Rmax |
Rít lên ZTối thiểu |
Đường kính dây chữ O | |||
| Loại tiêu chuẩn | Tải trọng ánh sáng | Tải nặng | 0 ~ 20MPa | 20 ~ 40MPa | |||||
| 8 ~ 14.9 | 15 ~ 39,9 | - | D-4,9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39,9 | 40 ~ 79,9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79,9 | 80 ~ 132,9 | 15 ~ 39,9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132,9 | 133 ~ 329,9 | 40 ~ 79,9 | D-15,5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329,9 | 330-669.9 | 80 ~ 132,9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669,9 | 670 ~ 999,9 | 133 ~ 329,9 | D-245 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999,9 | - | 330 ~ 669,9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Lưu ý: 1. Đối với đường kính lỗ ≤30mm, nên sử dụng rãnh mở. | |||||||||
| 2. Đối với áp suất> 40MPa, diện tích gốc của con dấu sử dụng dung sai phù hợp với S Max H8/F8 | |||||||||

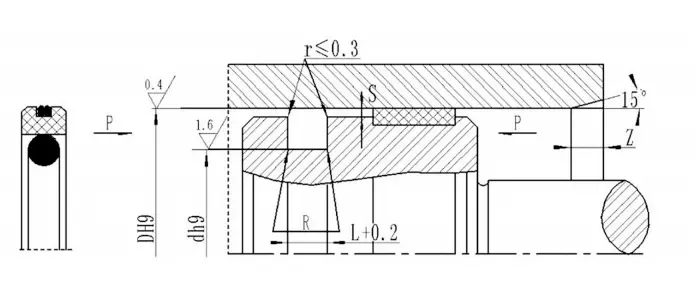

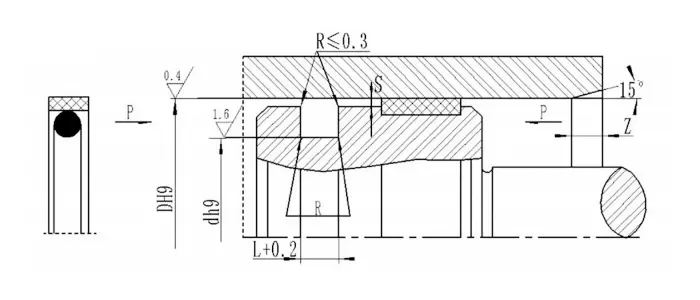

| Phạm vi khẩu độ D H9 |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0.2 |
Giải phóng mặt bằng Smax | Góc tròn Rmax |
Rít lên ZTối thiểu |
|
| 0-20MPa | 20 ~ 40MPa | |||||
| 20 ~ 49,9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59,9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149,9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244,9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519,9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769,9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| Lưu ý: 1. Đối với đường kính lỗ ≤ 30 mm, nên sử dụng rãnh mở. | ||||||
| 2. Đối với áp suất> 40MPa, diện tích gốc của con dấu sử dụng dung sai phù hợp với S MAX H8/F8. | ||||||
| người mẫu | DH9 | DH9 | L+0.2 | D1 | người mẫu | DH9 | DH9 | L+0.2 | D1 | người mẫu | DH9 | DH9 | L+0.2 | D1 |
| OK-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | OK-90*74,5*6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| OK-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | OK-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | OK-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40*26.3*5,8 | 40 | 26.3 | 5.8 | 39.2 | OK-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | OK-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | OK-100*84,5*6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| OK-50*34,5*6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | OK-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| OK-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8.0 | 110 | 89 | 8.0 | 108.8 | OK-210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | OK-110*94,5*6.3 | 110 | 94.5 | 6.3 | 109.0 | OK-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | OK-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-120*99*8.0 | 120 | 99 | 8.0 | 118.3 | OK-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63*47,5*6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | OK-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125*109,5*6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225,5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | OK-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | OK-130*114,5*6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| OK-75*59,5*6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| OK-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | OK-135*119,5*6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80*64,5*6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | OK-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| OK-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|
| Phạm vi khẩu độ D H9 |
Đường kính rãnh d h9 | Chiều rộng rãnh L+0.2 |
Giải phóng mặt bằng SMAx |
Góc tròn Rmax |
Rít lên ZTối thiểu |
Đường kính dây chữ O dO |
|
| Thủy lực | MA sát thấp khí nén và thủy lực | ||||||
| 6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4,6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |

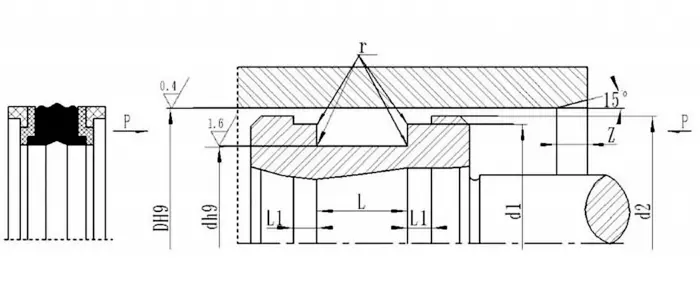

| người mẫu | kích cỡ | người mẫu | kích cỡ | ||||||||||
| D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |

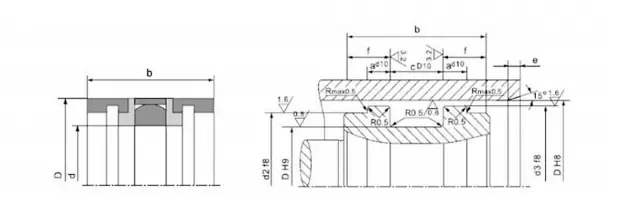

| Số sản phẩm | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |

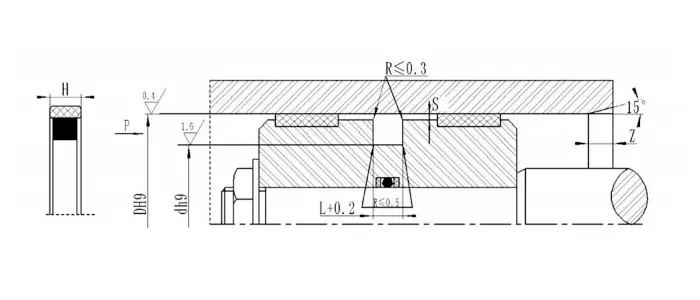

| Phạm vi khẩu độ D H9 |
Đường kính rãnh DH9 |
Chiều rộng rãnh L+0.2 |
Góc tròn Rmax |
Giải phóng mặt bằng Smax |
Rít lên ZTối thiểu |
Đường kính dây chữ O dO |
| 14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49,9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119,9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| LƯU Ý: Đối với đường kính xi lanh ≤30mm, khuyến nghị rãnh mở. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| Ví dụ đặt hàng: RC66-D*D*L-PTFE3-R01 (Đường kính ngoài*Đường kính bên trong*Chiều rộng Groove) PTFE3, R01- Mã vật liệu | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| Lưu ý: Các kích thước không được liệt kê trong bảng này, vui lòng liên hệ với chúng tôi. | ||||||||||||||||||
| DH9 | D H9 | L+0.2 | Z | R |
|
DH9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| Thông số kỹ thuật và kích thước | ||||||||||
| Đường kính xi lanh | Đường kính dưới cùng | Đường kính cơ sở | Chiều rộng | Hướng dẫn tối thiểu |
|
Đường kính xi lanh | Đường kính dưới cùng | Đường kính cơ sở | Chiều rộng | Hướng dẫn tối thiểu |
| DH9 | D H9 | D 1 | L | Z | DH9 | D H9 | D 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| Ví dụ đặt hàng AQ0800 80 × 64,5 × 6.3 (D × D × L) PTFE3-R01 PTFE3 R01-MIPE | ||||||||||||||||
| Số sản phẩm | D | d | L+0.2 | RMAx |
|
Số sản phẩm | D | d | L+0.2 | RMAx |
|
Số sản phẩm | D | d | L+0.2 | RMAx |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| Thêm0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | Aq1000l | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| Ví dụ đặt hàng AQF0800 80 × 67 × 8.3 (D × D × L) Mã vật liệu PTFE3-R01 | ||||||||||||||||
| Số sản phẩm |
D H9 |
d H9 |
L+0.2 | RMAx |
|
Số sản phẩm |
D H9 |
d H9 |
L+0.2 | RMAx |
|
Số sản phẩm |
D H9 |
d H9 |
L+0.2 | RMAx |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| Phạm vi khẩu độ D H9 |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0.2 |
Giải phóng mặt bằng Smax | Góc tròn Rmax |
Rít lên Z |
Đường kính dây chữ O | |||
| Loại tiêu chuẩn RPW |
Tải trọng ánh sáng RPW-Q |
Tải nặng RPW-Z |
0 ~ 20MPa | 20-40MPA | |||||
| 8 ~ 14.9 | 15 ~ 39,9 | - | D-4,9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39,9 | 40 ~ 79,9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79,9 | 80 ~ 132,9 | 15 ~ 39,9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132,9 | 133 ~ 329,9 | 40 ~ 79,9 | D-15,5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329,9 | 330 ~ 669,9 | 80 ~ 132,9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999,9 | 133 ~ 329,9 | D-245 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999,9 | - | 330 ~ 669,9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Lưu ý: 1. Đối với đường kính lỗ ≤ 30 mm, nên sử dụng rãnh mở. | |||||||||
| 2. Đối với áp suất> 40MPa, diện tích gốc của con dấu sử dụng dung sai phù hợp với H8/F8. | |||||||||
|
|
|||||||||||||
| Số đặt hàng | DH8 | DH9 | L+0,2 |
|
Số đặt hàng | DH8 | DH9 | L+0,2 |
|
Số đặt hàng | DH8 | DH9 | L+0,2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| Lưu ý: Nếu các thông số kỹ thuật cần thiết không có trong bảng này, vui lòng liên hệ với chúng tôi. | |||||||||||||

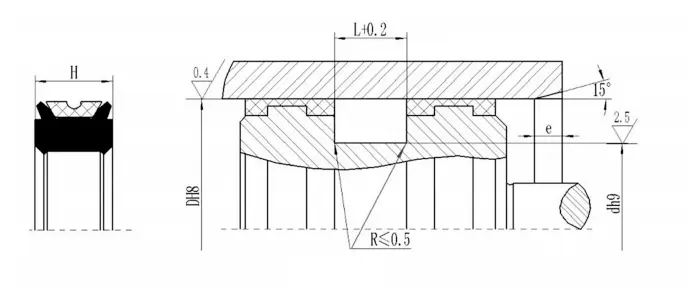

| Kích thước cài đặt |
|
|
|
|
|
|
|
|
|
|
|
Chiều dài vát | |||||
| Đường kính xi lanhdh8 | Đường kính dưới cùng rãnh9 | Chiều rộng khe L+0,2 | Chiều cao con dấu H |
|
|
Phạm vi đường kính xi lanh | Chiều dài vát E≥ | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| Số đặt hàng | DH8 | DH9 | L+0.2 |
|
Số đặt hàng | DH8 | DH9 | L+0.2 |
|
Số đặt hàng | DH8 | DH9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| Lưu ý: Các thông số kỹ thuật cần thiết không có trong bảng này, nhưng cũng có thể được sản xuất. Vui lòng liên hệ với chúng tôi. | |||||||||||||||||

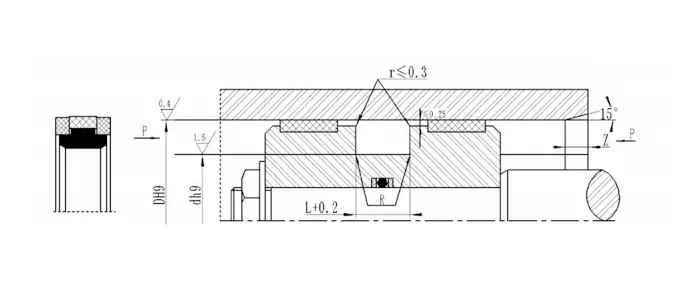

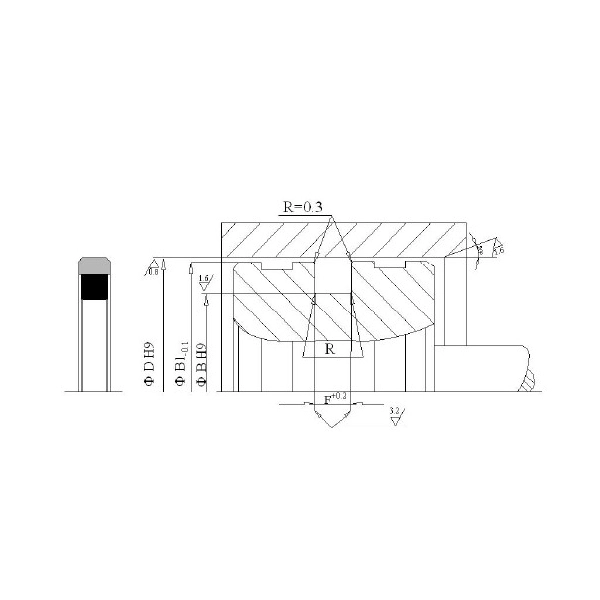

| Kích thước cài đặt |
|
|
|
|
|
|
Chiều dài vát | |||||||
|
|
|
|
|
Phạm vi đường kính xi lanh | Chiều dài vát E≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| Đường kính xi lanh DH8 | Đường kính đáy rãnh DH9 | Chiều rộng khe L+0.2 | Chiều cao con dấu H |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| Số đặt hàng | D H8 | D H9 | L+0.2 |
|
Số đặt hàng | D H8 | D H9 | L+0.2 |
|
Số đặt hàng | D H8 | D H9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| Lưu ý: Các thông số kỹ thuật cần thiết không có trong bảng này, nhưng cũng có thể được sản xuất. Vui lòng liên hệ với chúng tôi. Sản phẩm tối đa có sẵn là 1600mm. | ||||||||||||||
| Khoảng cách đùn |
|
|
|
|
|
|
|
|
|
|
|
||
| Áp lực MPA | Khoảng cách đùn smax |
|
|
|
|||||||||
| Đường kính xi lanh D≤60mm | Đường kính xi lanh D> 60mm |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| Biểu đồ kích thước | |||||||||||||
| Số sản phẩm | D | d | H | L | D1 |
|
Số sản phẩm | D | d | H | L | D1 | |
| RCUP30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| RCUP30*15*10 | 30 | 15 | 10 | 11 | 19 | RCUP40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| RCUP30*20*8 | 30 | 20 | 8 | 9 | 24 | RCUP40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | RCUP45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| RCUP35*20*10 | 35 | 20 | 10 | 11 | 25 | RCUP50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| RCUP35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| RCUP35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8,5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| RCUP40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| RCUP40*30*10 | 40 | 30 | 10 | 11 | 34 | RCUP50*40*8 | 50 | 40 | 8 | 9 | 43 | ||
| Số sản phẩm | D | d | H | L1 | L2 | T |
|
Số sản phẩm | D | d | H | L1 | L2 | T |
| Yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | YXD55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| YXD12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | YXD56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| YXD14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | YXD60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| YXD16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | YXD63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| YXD18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | YXD65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| YXD20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | YXD70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| YXD22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | YXD75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| YXD24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | YXD78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| YXD25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | YXD80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| YXD28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | Yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| Yxd30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | YXD90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| YXD32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | Yxd95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| YXD35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | YXD100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
Địa chỉ
Đường số 1 Ruichen, Khu công nghiệp Dongliuting, Quận Chengyang, Thành phố Qingdao, Tỉnh Sơn Đông, Trung Quốc
điện thoại
