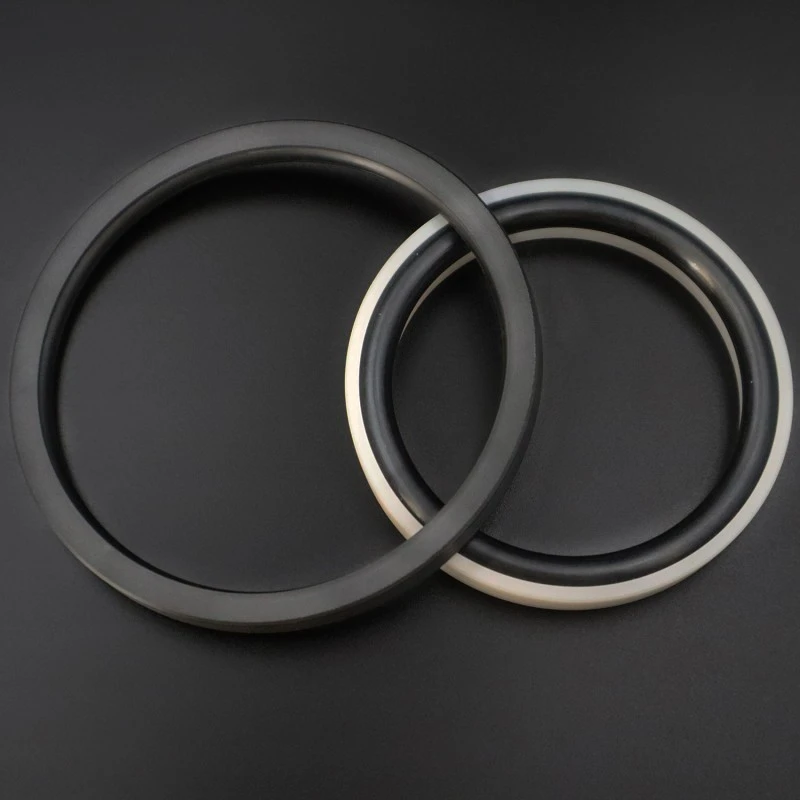

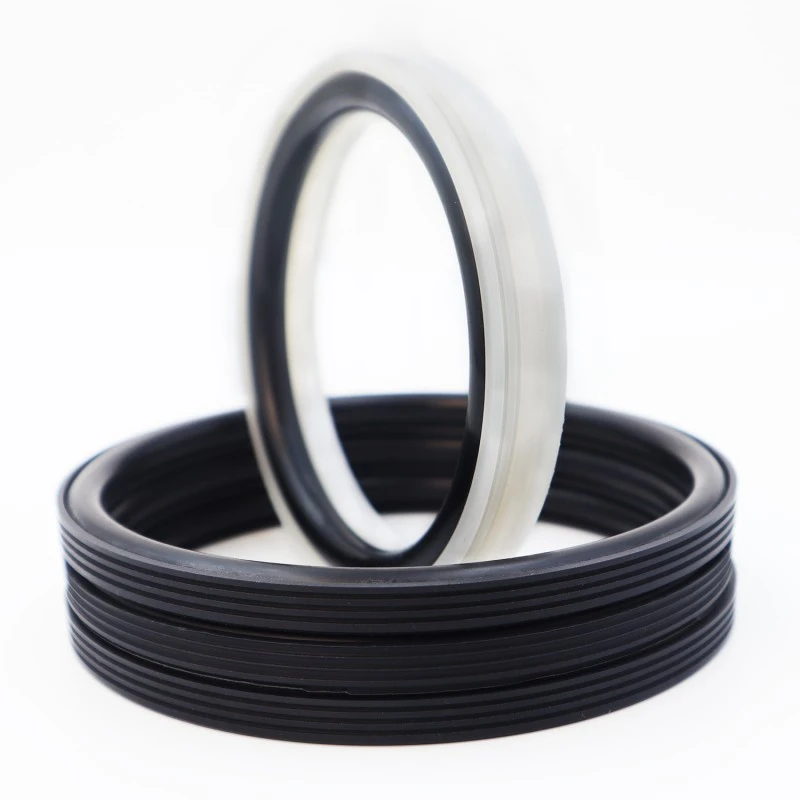

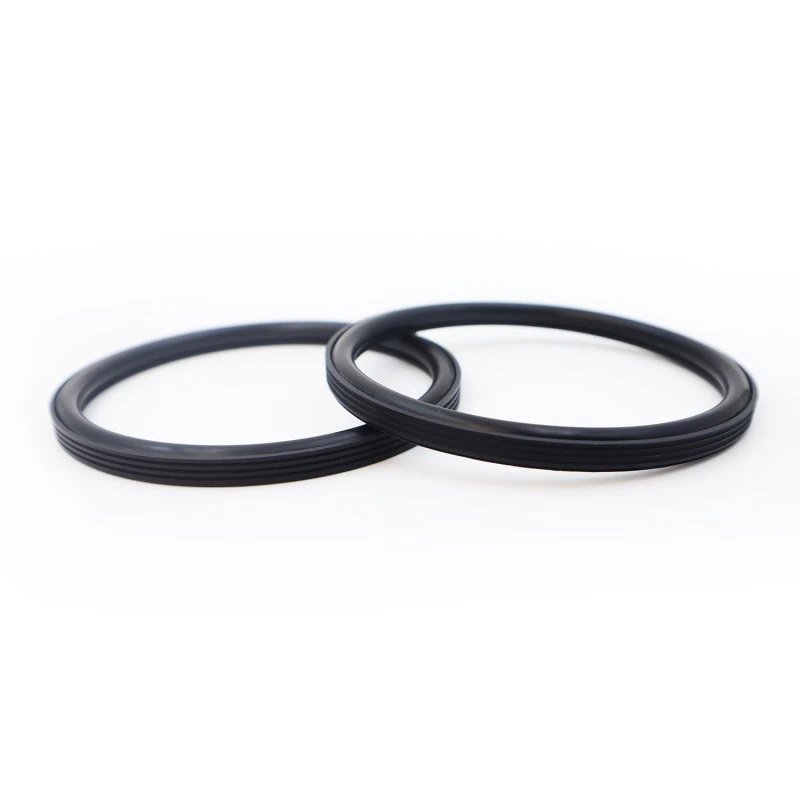

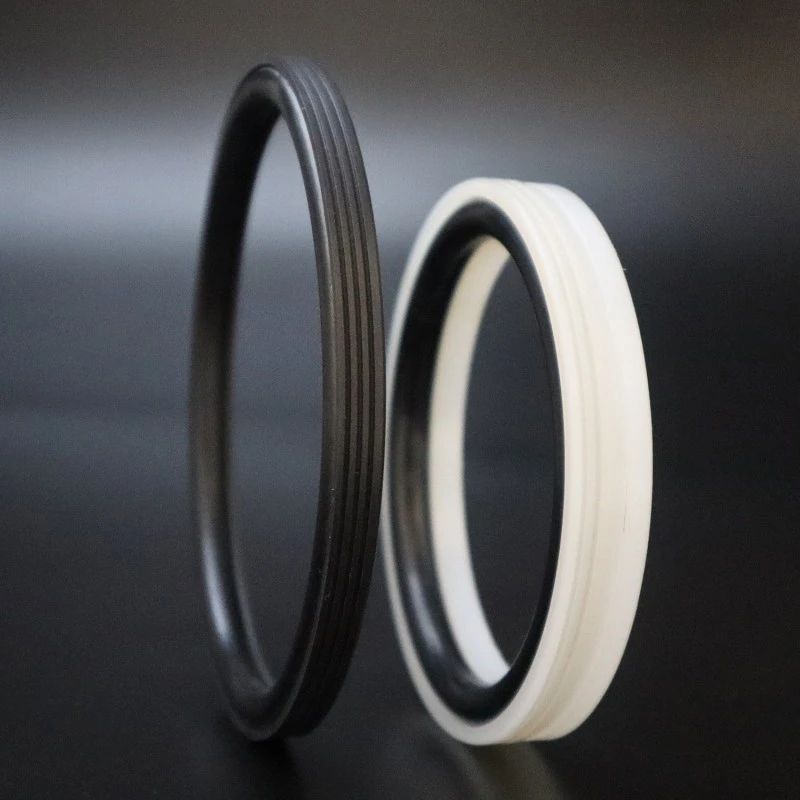

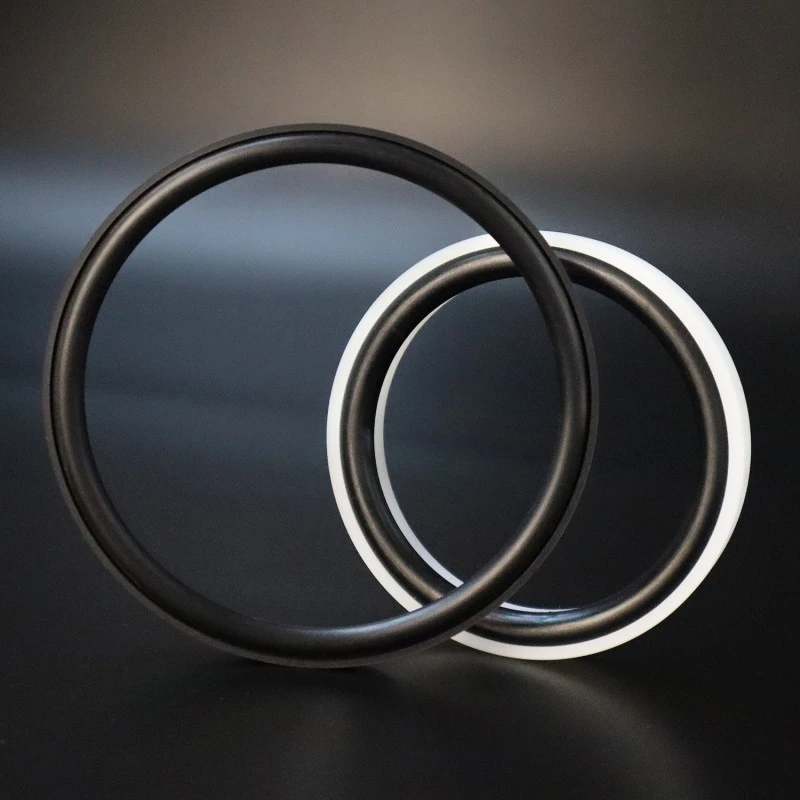

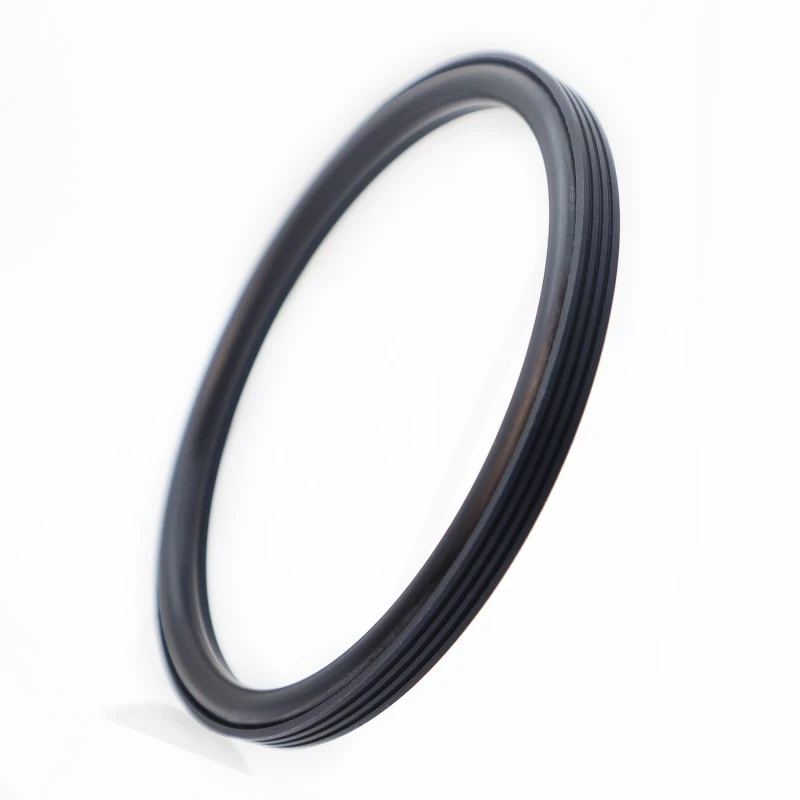

Bore Seal, được thiết kế và sản xuất bởi Nhà máy niêm phong Ruichen, phù hợp để bịt kín một chiều trong các ứng dụng chuyển động quay và chuyển động tịnh tiến thủy lực. Nó có tuổi thọ dài, ma sát thấp, hiệu suất bịt kín tuyệt vời, cấu trúc nhỏ gọn và dễ dàng lắp đặt, sử dụng và bảo trì. Môi bịt kín đặc biệt và thiết kế độ dày tối ưu của phớt đảm bảo hiệu suất bịt kín tuyệt vời ngay cả trong môi trường khắc nghiệt như vữa xi măng.
|
Áp suất/MPa |
Nhiệt độ/°C |
Tốc độ / m/s |
Trung bình |
|
|
chuyển động tịnh tiến |
Chuyển động quay |
|||
|
100 |
-35 đến +100°C (với vòng chữ O NBR) |
6 |
2 |
Nước, bùn, dầu thô, dầu thủy lực, nhũ tương |
|
-20 đến +200°C (với vòng chữ O FKM) |
||||
Lựa chọn vật liệu
1. Vật liệu vòng chữ O đi kèm có thể được lựa chọn từ: Cao su Nitrile R01 (NBR), Cao su Fluorororubber R02 (FKM), v.v.
2. Vật liệu vòng đệm: Vật liệu tiêu chuẩn là PTFE4, các vật liệu có sẵn khác bao gồm PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, v.v.
Ví dụ đặt hàng
Đặt hàng mẫu: RC2062-80*68.3*7.6-PTFE4-R01
Model - Đường kính lỗ khoan * Đường kính rãnh * Chiều rộng rãnh - Mã vật liệu

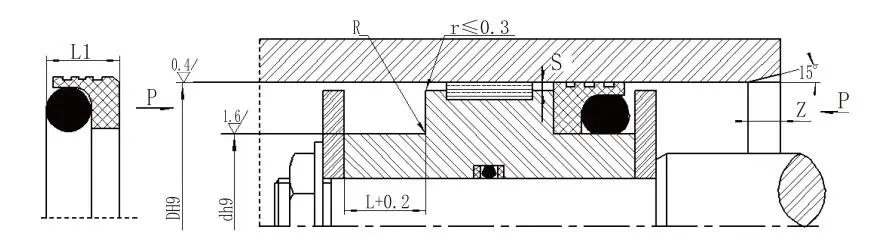

Thông số kỹ thuật và thông số (Bất kỳ kích thước nào trong phạm vi được chỉ định đều có sẵn.)
|
Phạm vi khẩu độ Loại tiêu chuẩn DH9 RC2062 |
Phạm vi khẩu độ Tải nặng DH9 RC2062-Z |
Đường kính rãnh d h9 |
Chiều rộng rãnh L+0,2 |
Chiều rộng con dấu L1 |
Các góc tròn Rmax |
Khoảng hở xuyên tâm Smax |
vát mép Zmin |
Đường kính dây vòng chữ O |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Lưu ý: 1. Đối với lỗ xi lanh 30 mm, nên thiết kế rãnh mở.
2. Đối với áp suất lớn hơn 30 MPa, nên lắp H8/f8 cho khe hở đùn.
Khả năng kiểm tra toàn diện: Phòng thí nghiệm trung tâm của chúng tôi được trang bị đầy đủ các thiết bị kiểm tra, có khả năng mô phỏng hiệu suất sản phẩm trong điều kiện làm việc thực tế. Các hạng mục kiểm tra bao gồm nhưng không giới hạn ở:
Kiểm tra kích thước: Sử dụng các dụng cụ đo hình ảnh 2D có độ chính xác cao và máy đo tọa độ để đảm bảo kích thước sản phẩm đáp ứng đầy đủ các yêu cầu về dung sai của bản vẽ.
Kiểm tra hiệu suất: Bao gồm kiểm tra lão hóa ở nhiệt độ cao, kiểm tra nhiệt độ thấp, kiểm tra độ bền dầu/trung bình, kiểm tra khả năng chống mài mòn, kiểm tra áp suất nổ, v.v.
Thử nghiệm vòng đời: Dự đoán tuổi thọ sử dụng và độ tin cậy của sản phẩm thông qua các thử nghiệm độ bền mô phỏng điều kiện làm việc thực tế.
