Vòng hướng dẫn SEAL Turn của chúng tôi được sử dụng rộng rãi trong các xi lanh thủy lực, hệ thống khí nén, máy móc công nghiệp và các lĩnh vực khác. Chúng tôi có thể cung cấp các giải pháp tùy chỉnh theo nhu cầu của khách hàng để giúp cải thiện hiệu quả vận hành thiết bị và độ tin cậy niêm phong. Theo các đặc điểm khác nhau, chúng tôi đã chia vòng hướng dẫn bước chuyển thành loạt mô hình khác nhau.

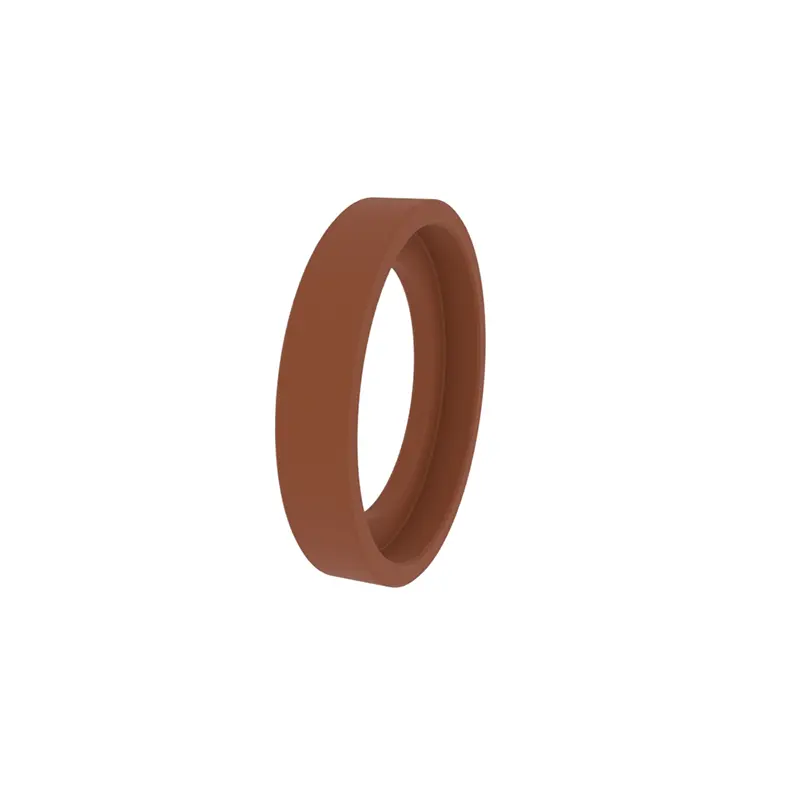

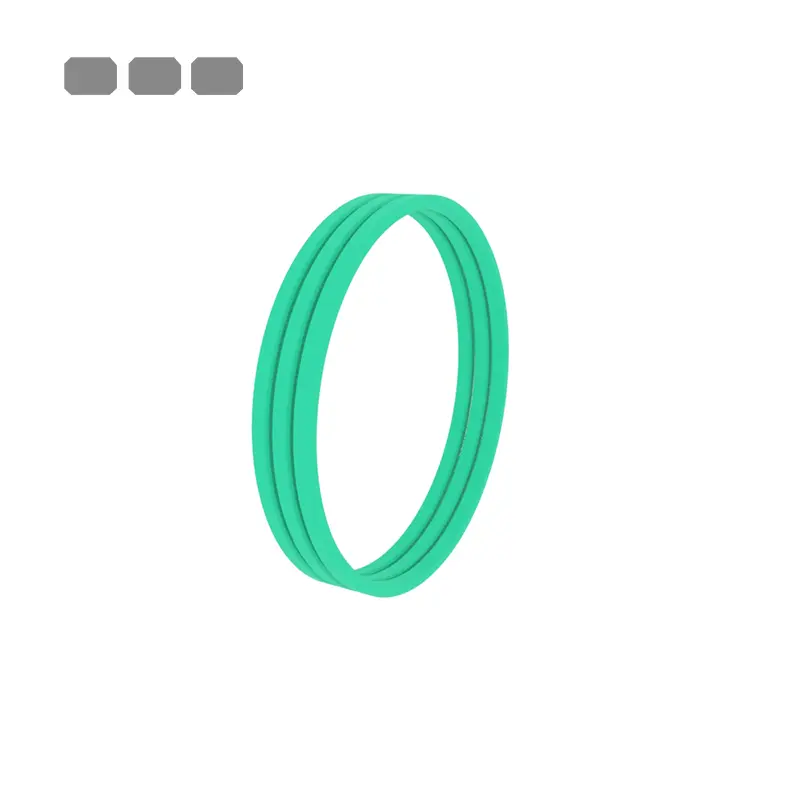

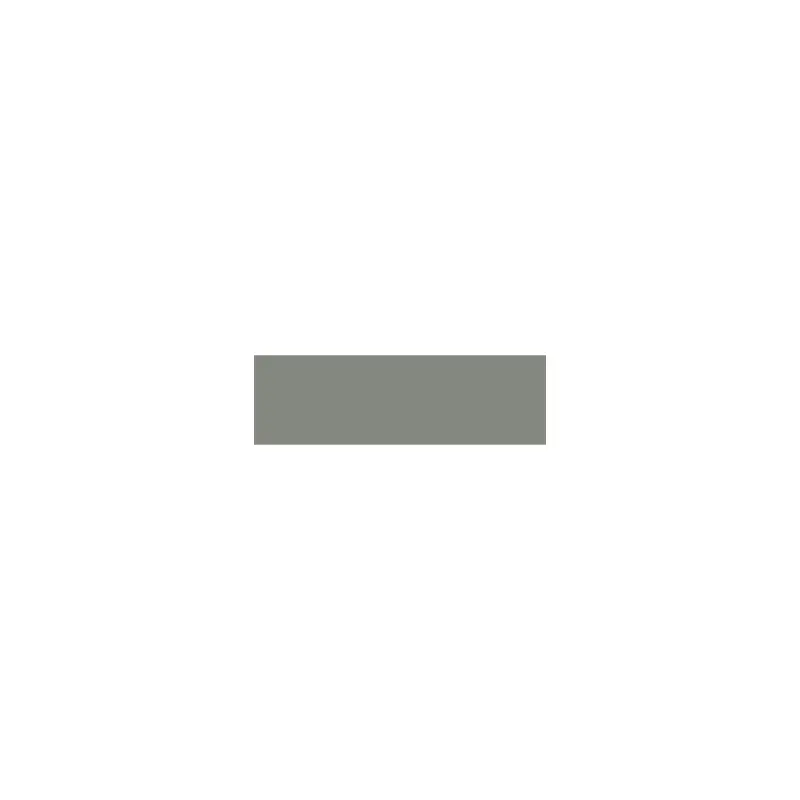

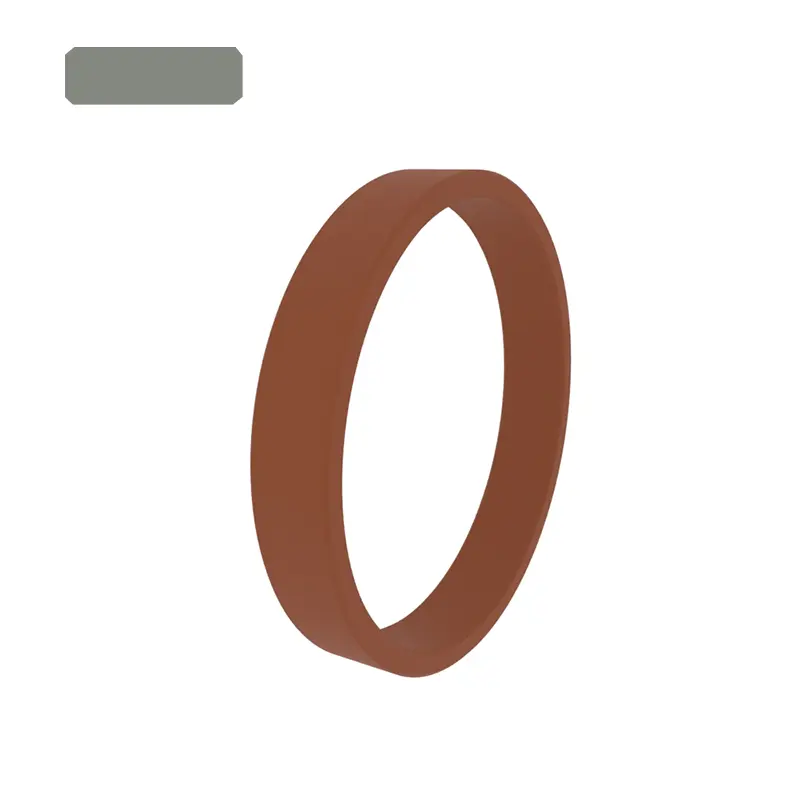

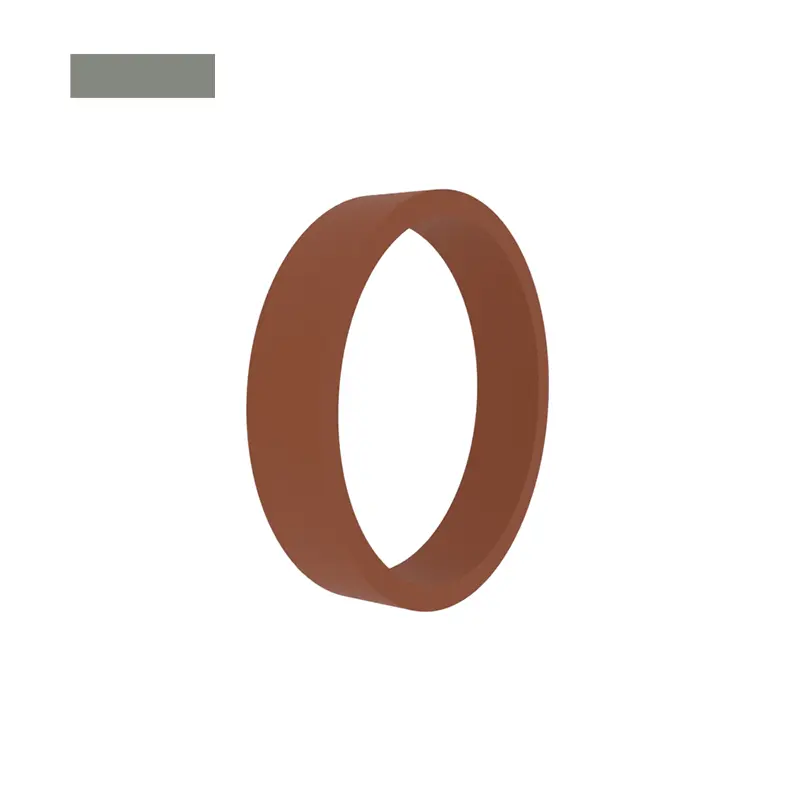

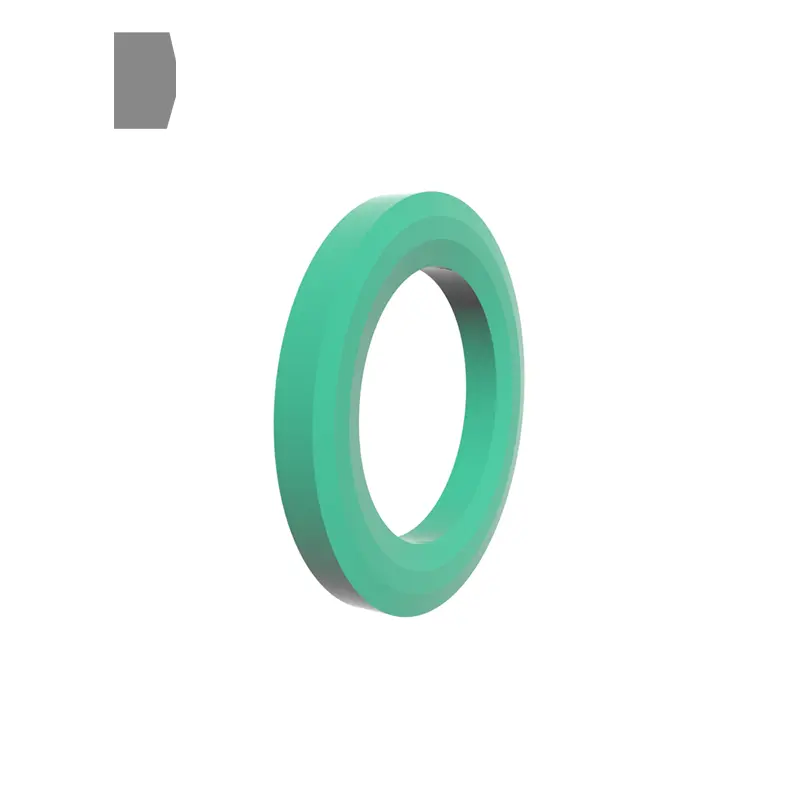

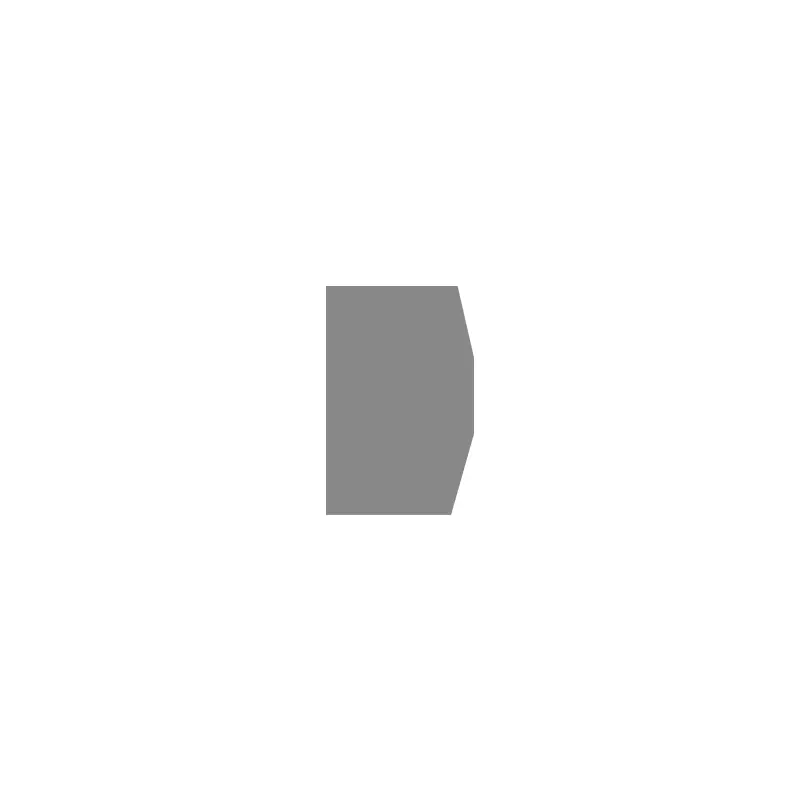

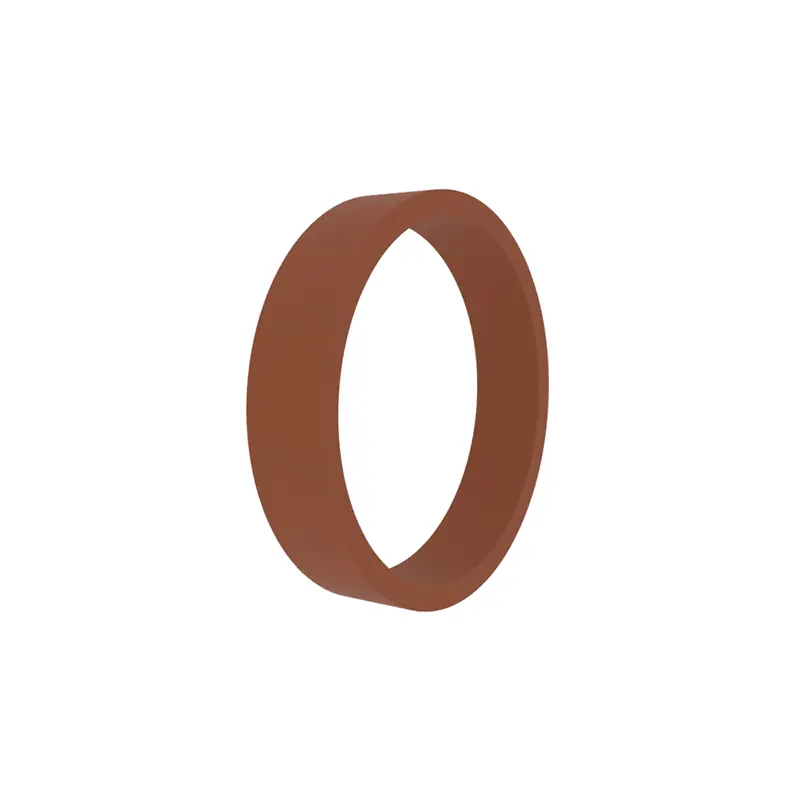

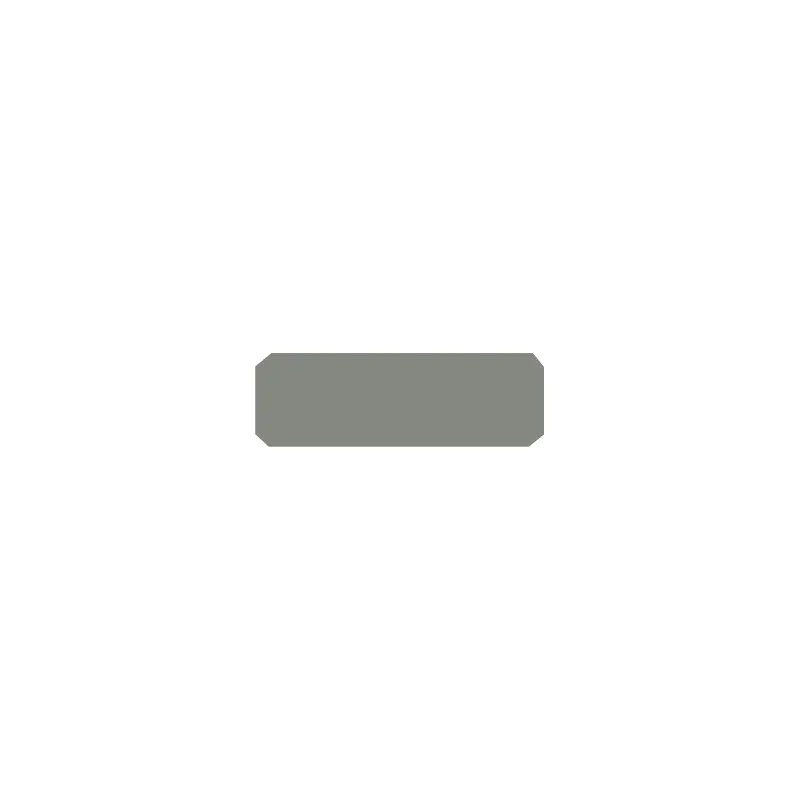

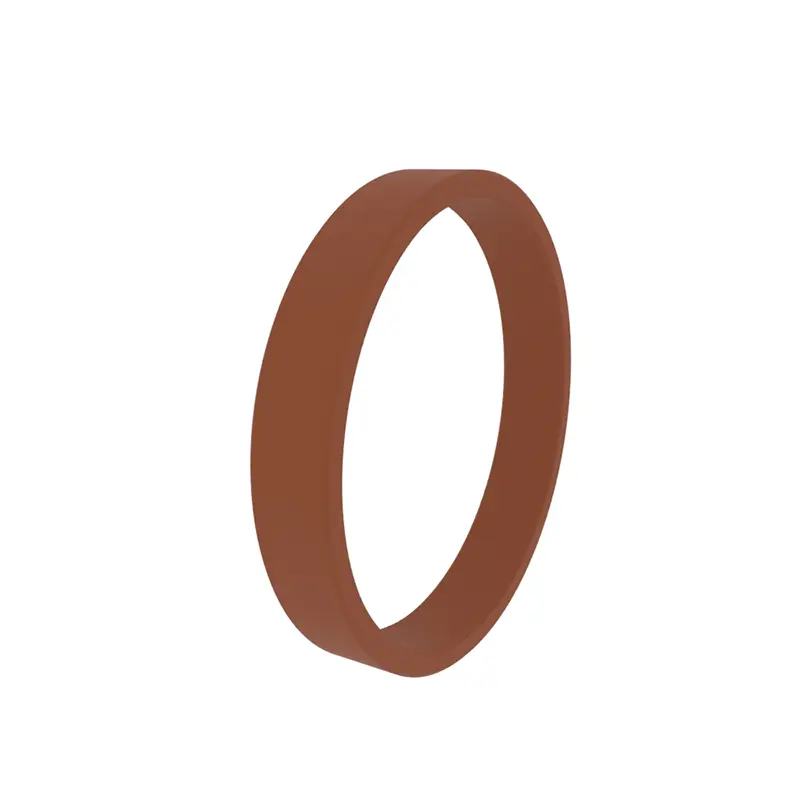

RCF101, RCF102, RCFB102 Nhẫn hướng dẫn tiêu chuẩn phù hợp cho các hướng dẫn của Piston và Piston Rod của xi lanh. Hầu hết chúng cần được mở và cài đặt trong các rãnh kín, hoặc chúng có thể được mở.

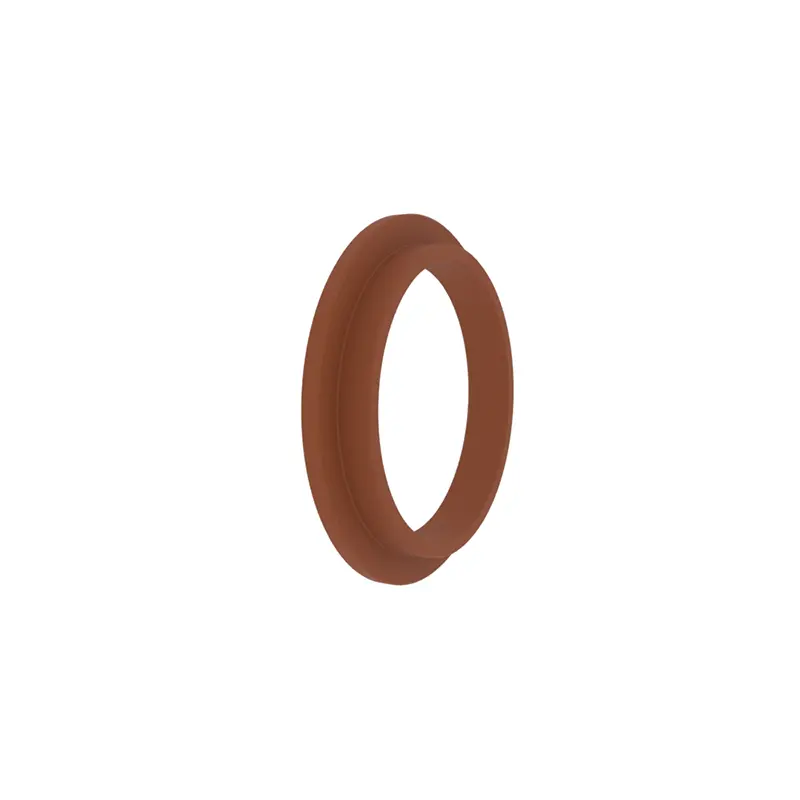

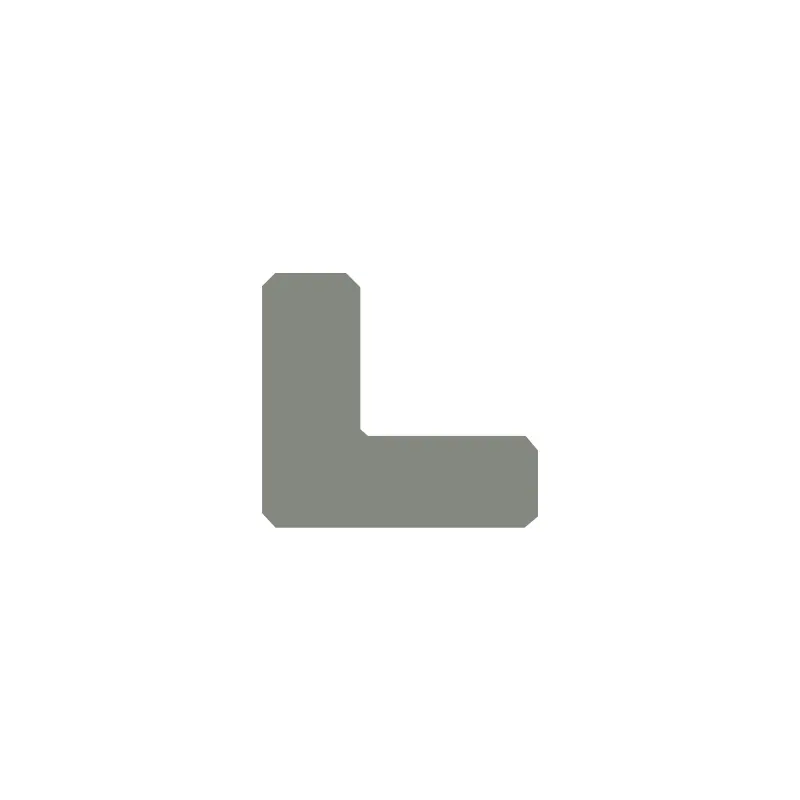

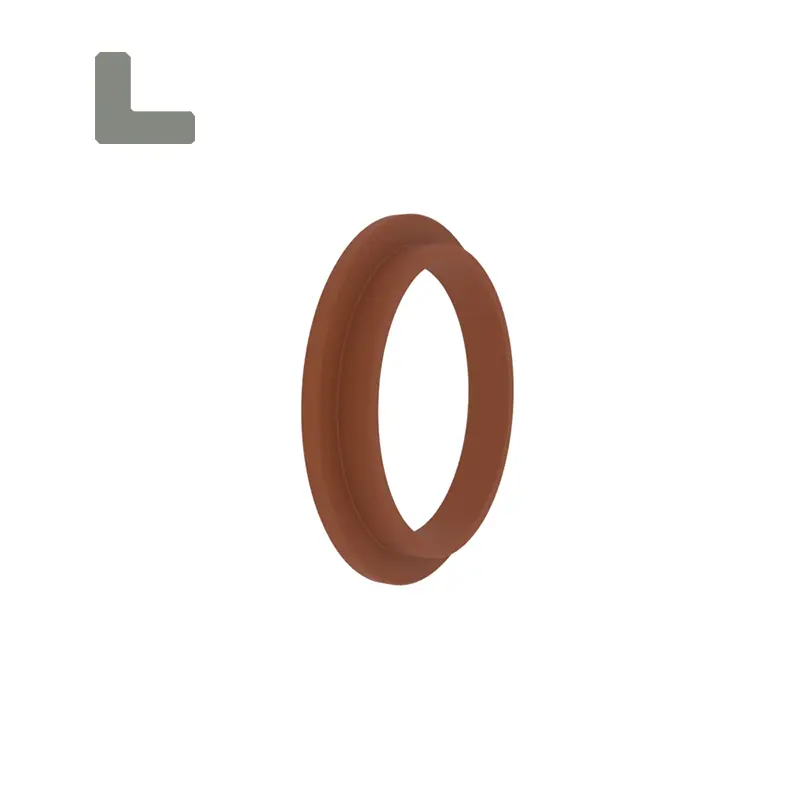

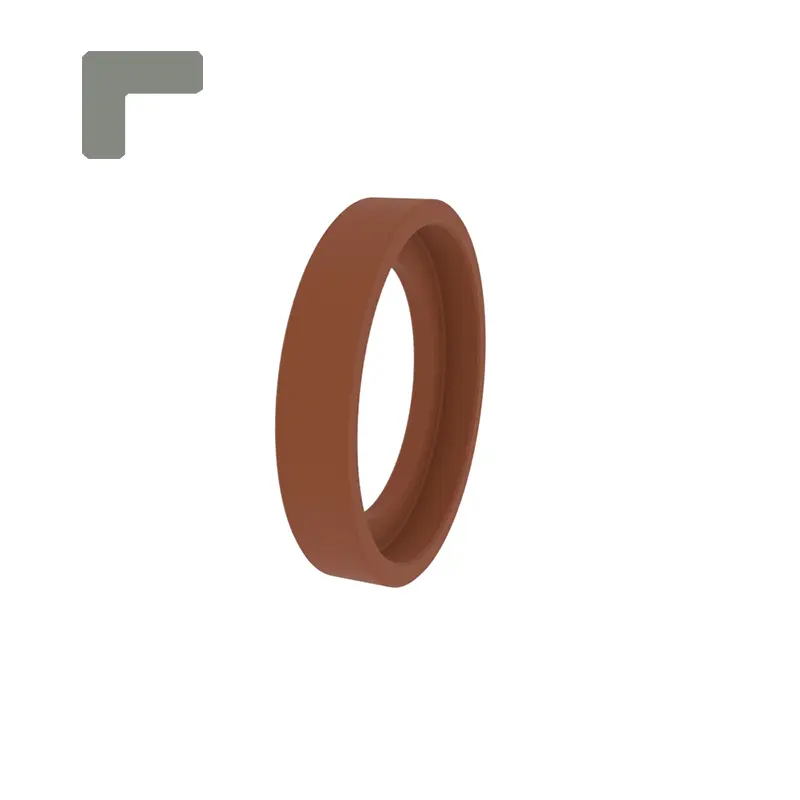

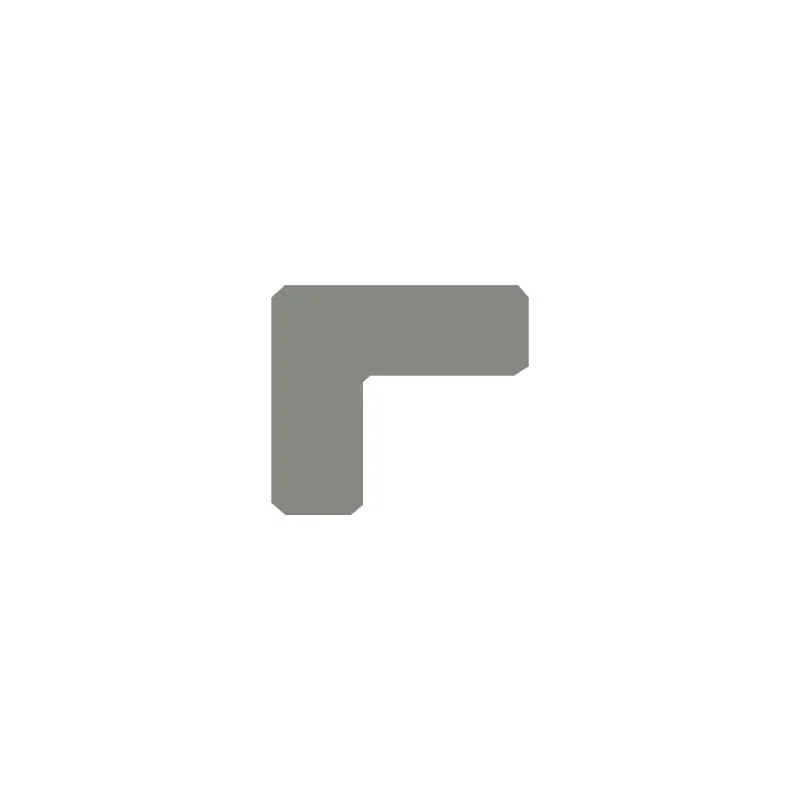

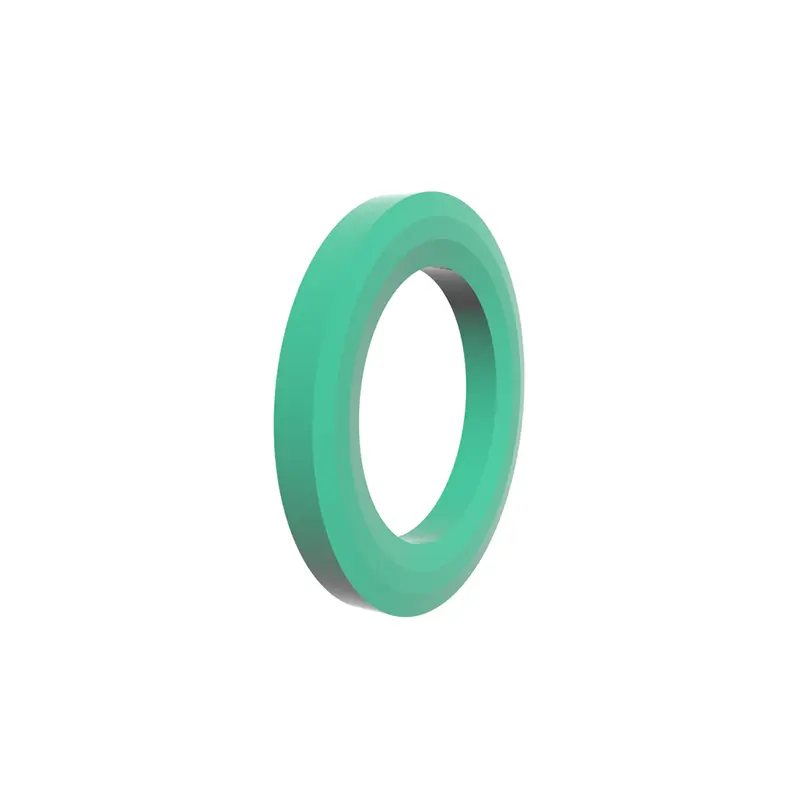

RCF103, vòng hướng dẫn tiêu chuẩn RCF104 phù hợp cho các hướng dẫn piston. Thiết kế với các góc làm cho nó có các chức năng của nhẫn hướng dẫn và vòng giữ. Nó có thể được mở hay không.

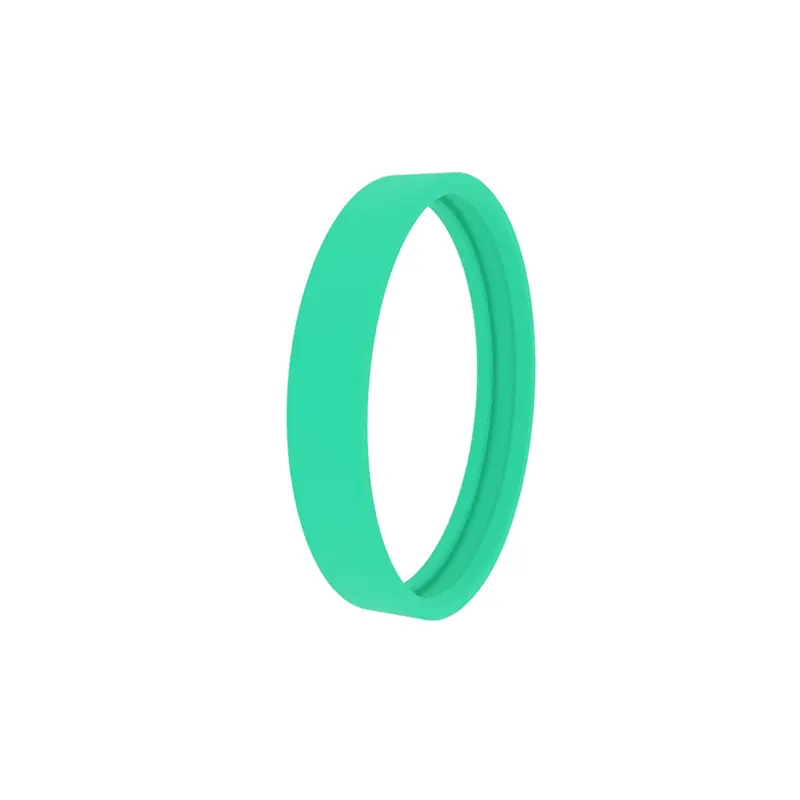

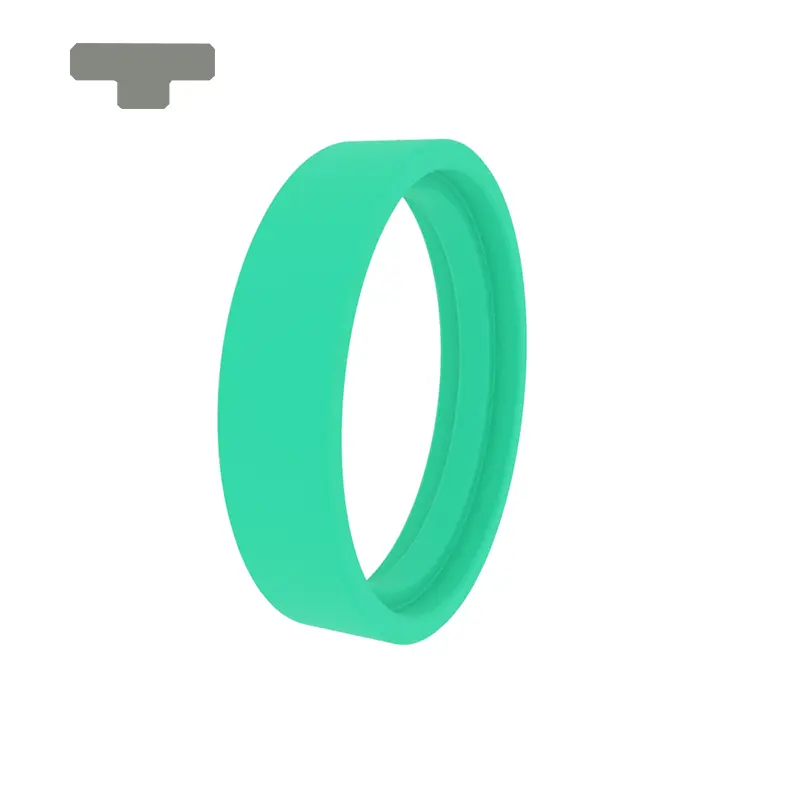

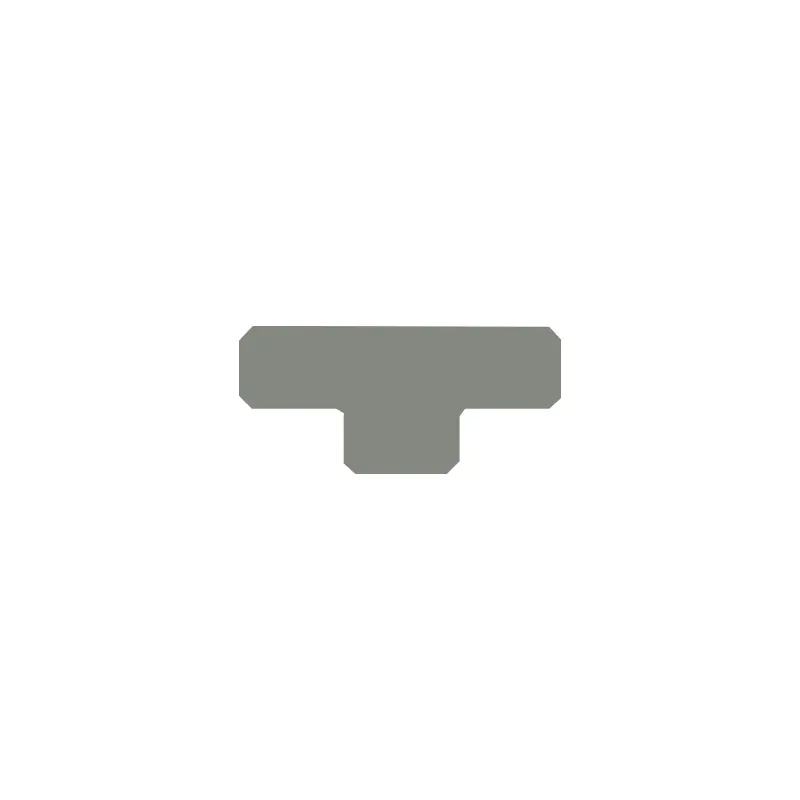

Vòng hướng dẫn tiêu chuẩn RCF105 phù hợp cho các hướng dẫn piston. Nó có một vòng lồi trên đường kính bên trong. Nó có thể được mở hay không.

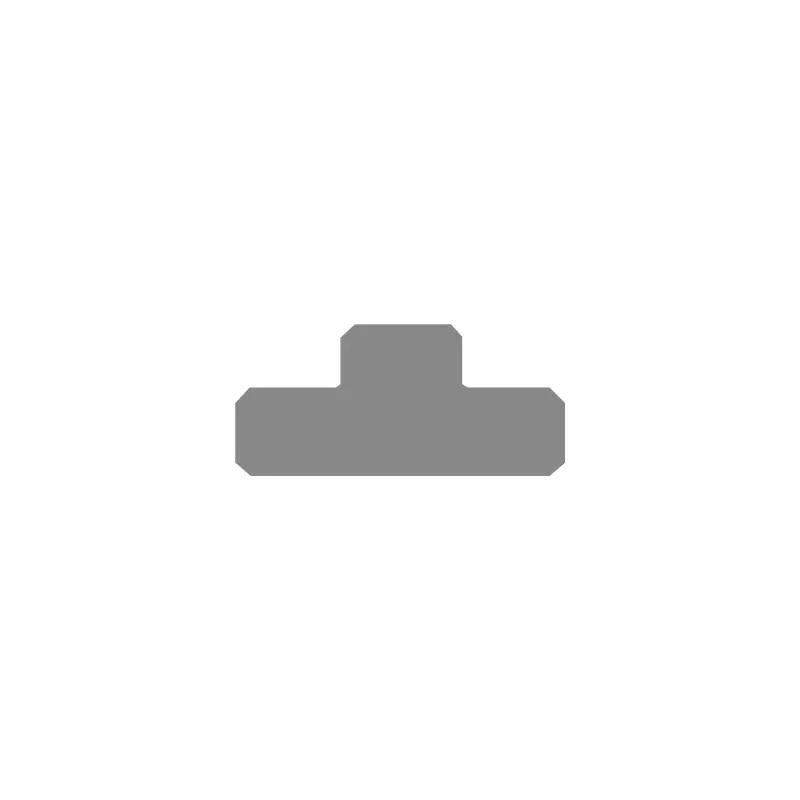

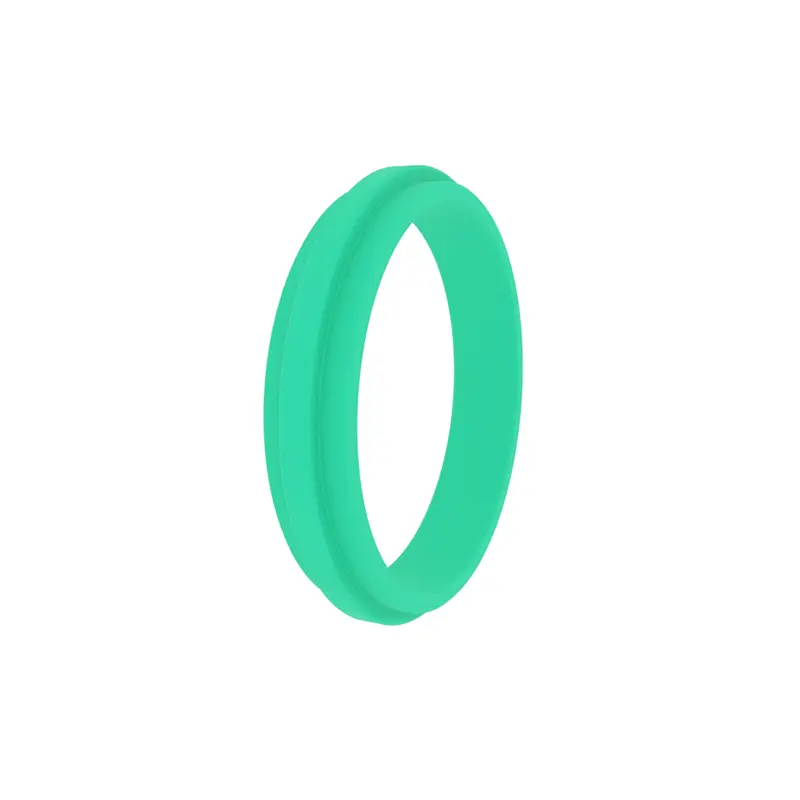

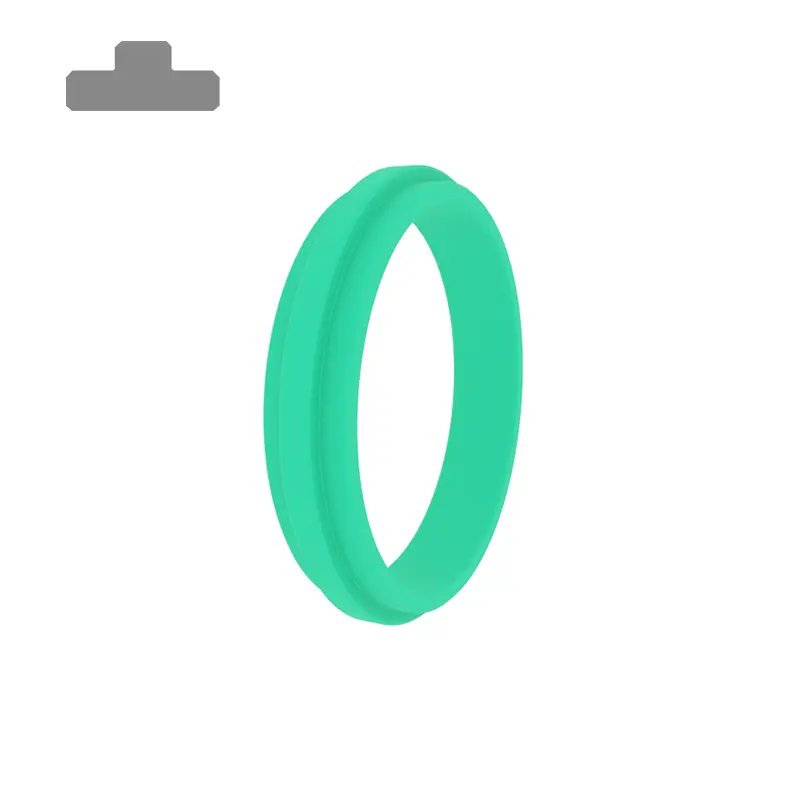

Vòng hướng dẫn tiêu chuẩn RCF106 phù hợp cho các hướng dẫn của thanh piston. Nó có một vòng lồi trên đường kính ngoài. Nó có thể được mở hay không.

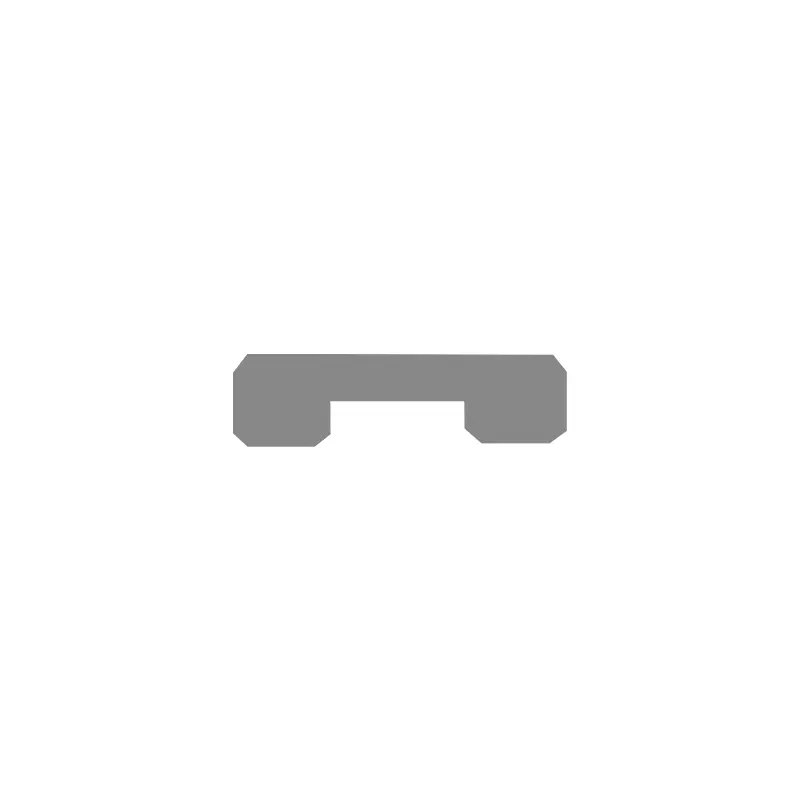

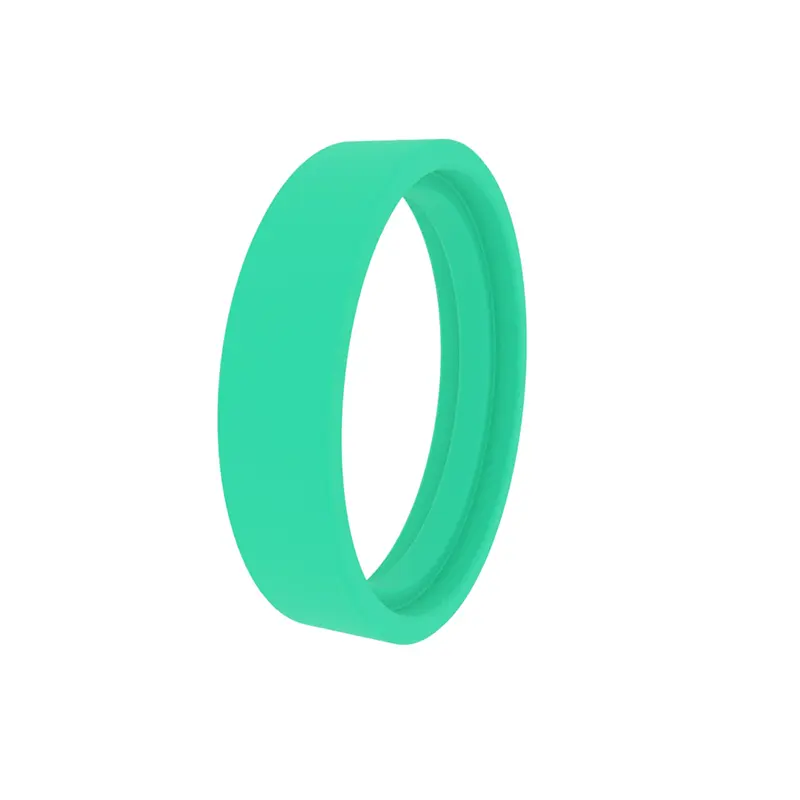

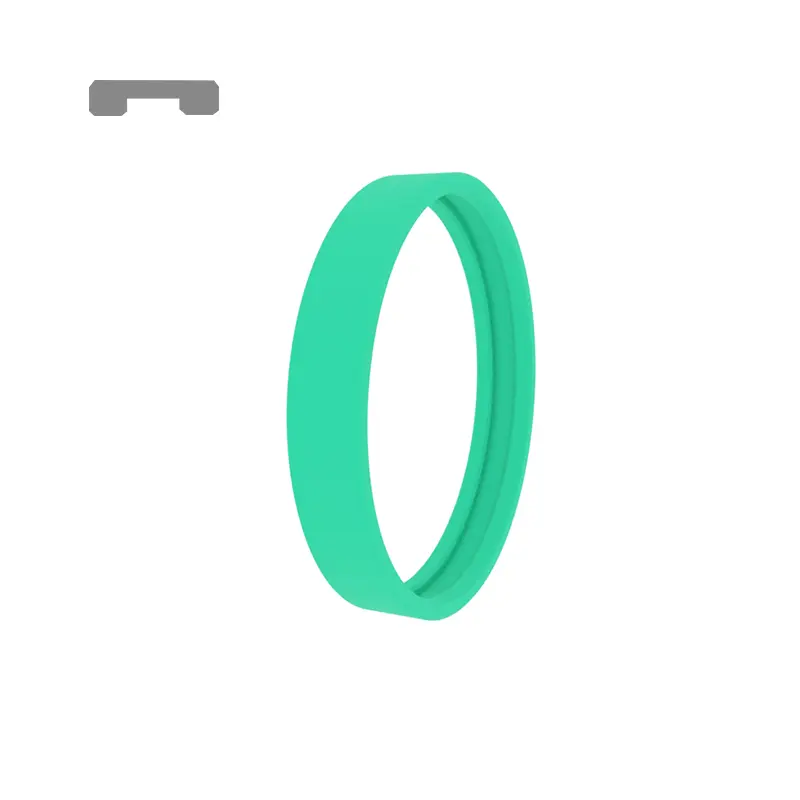

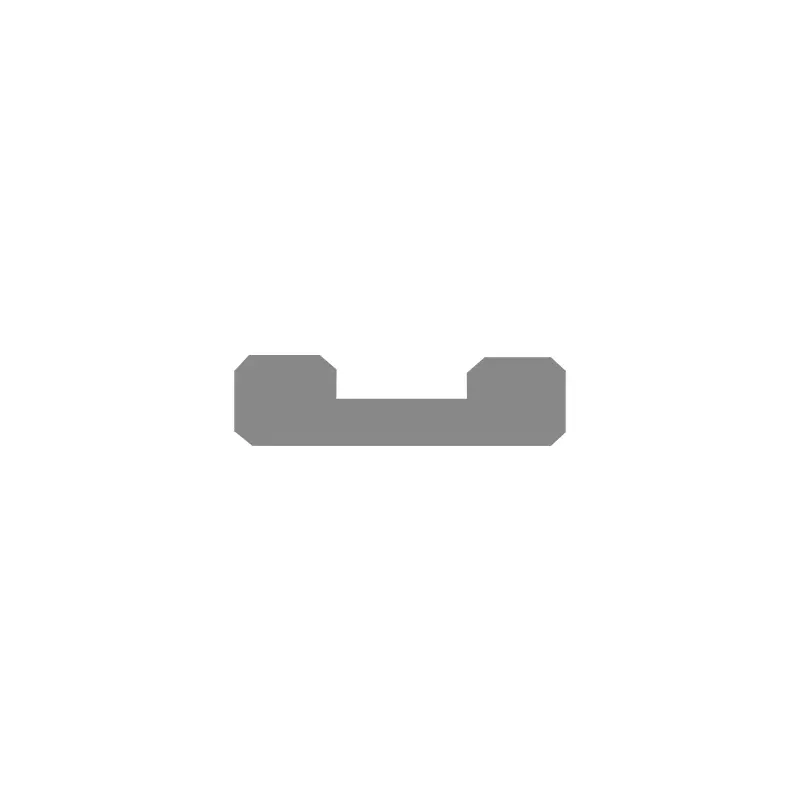

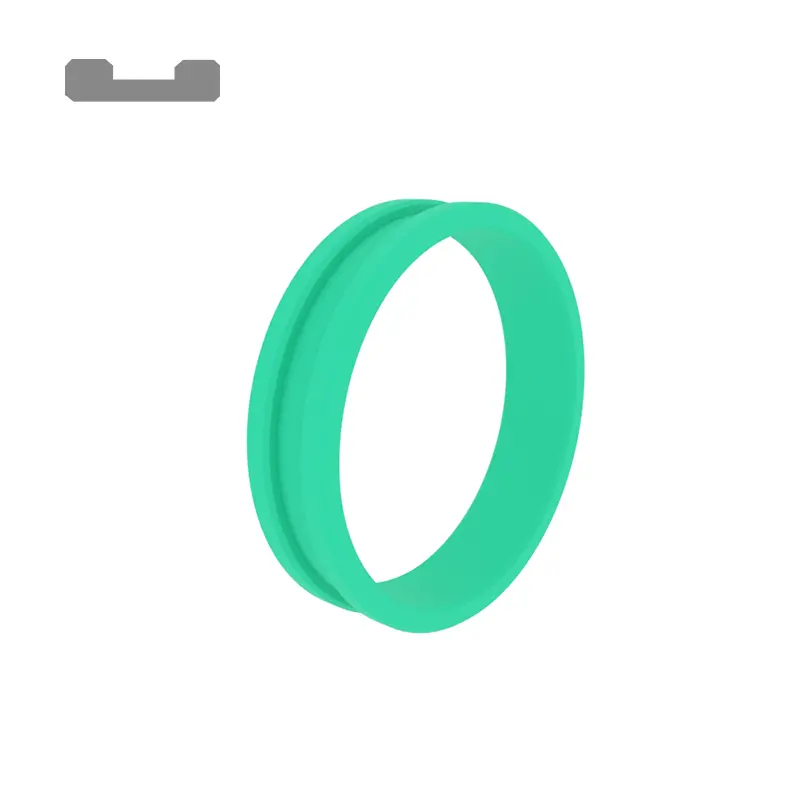

RCF107 Nhẫn hướng dẫn tiêu chuẩn phù hợp cho các hướng dẫn piston. Nó có một rãnh trên đường kính bên trong. Nó có thể được mở hay không.

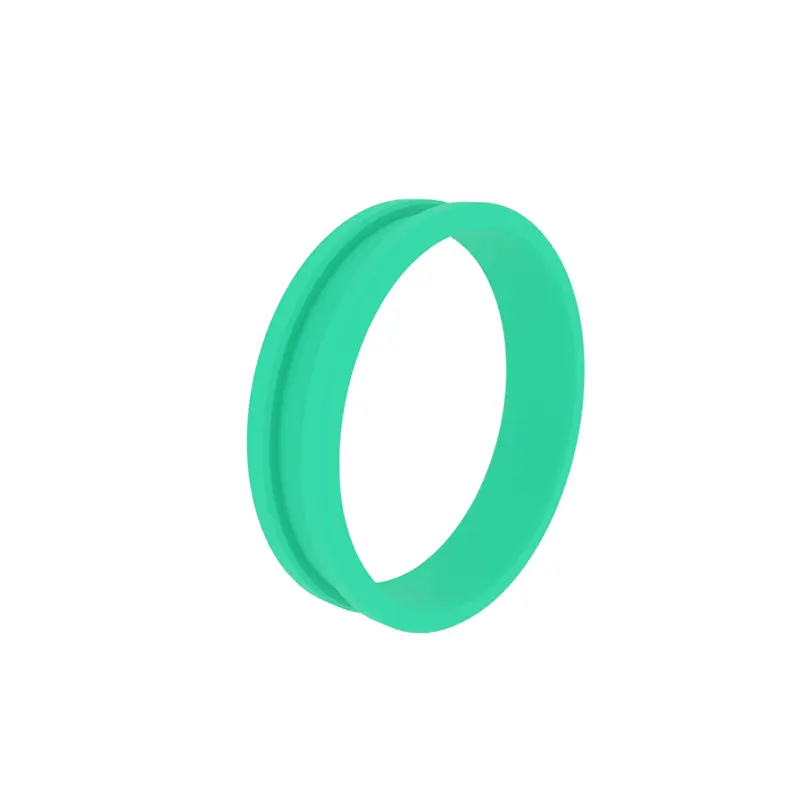

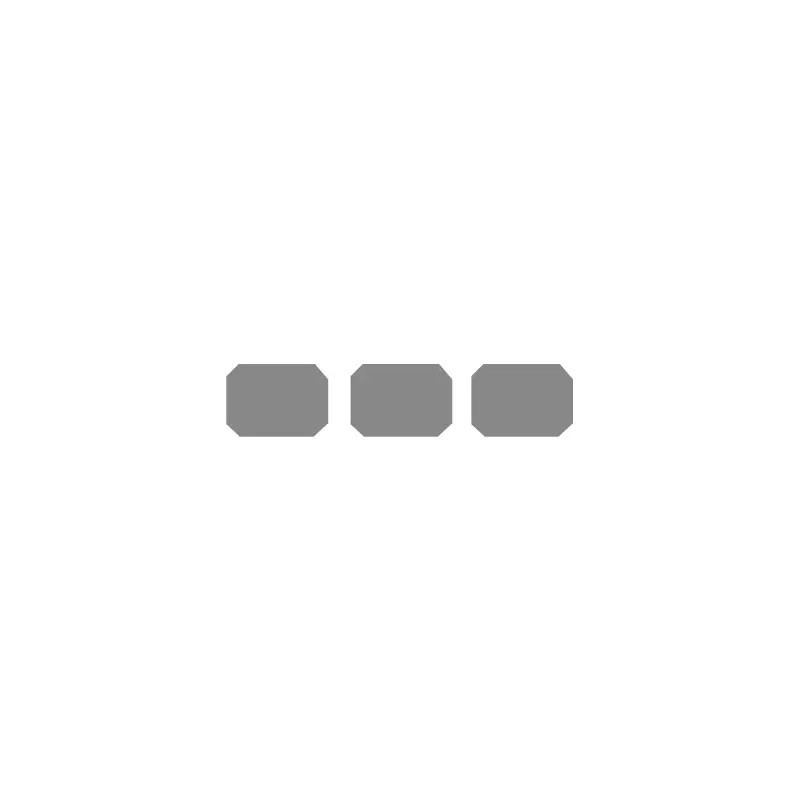

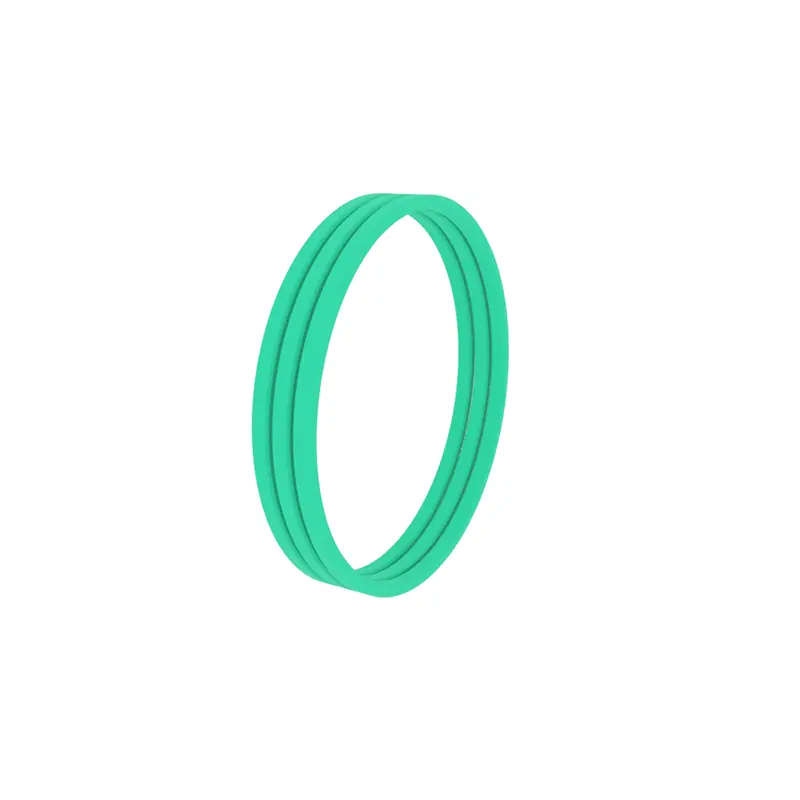

Vòng dẫn hướng dẫn tiêu chuẩn RCF108, phù hợp với hướng dẫn của thanh piston, với các rãnh ở đường kính ngoài, có sẵn có hoặc không có mở.
Các tính năng và ứng dụng sản phẩm:
Tính năng sản phẩm
Vòng hướng dẫn hướng dẫn, phù hợp với rãnh khoang tiêu chuẩn ISO10766, khớp kim loại, có thể ngăn chặn "chặn" và "co giật", khả năng chịu tải mạnh và vẫn đàn hồi trước khi đạt đến nhiệt độ giòn. Các cạnh của vòng hướng dẫn được vát để ngăn các cạnh không bị ép vào khoảng trống được tạo ra bởi sự chamfer hình bán nguyệt của rãnh khoang.
Ứng dụng chính
Máy móc kỹ thuật, máy móc nông nghiệp, máy ép phun, nền tảng tải và dỡ hàng, hỗ trợ xi lanh, xe công nghiệp, máy ép, xi lanh luyện kim.

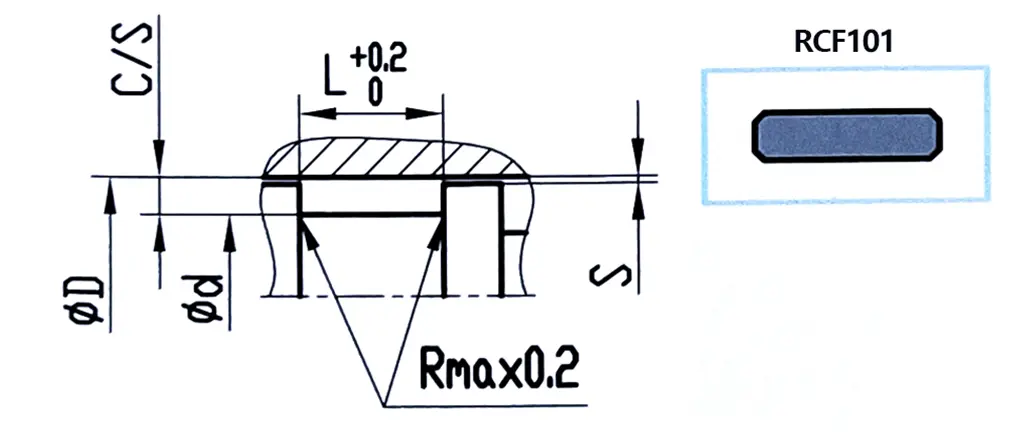

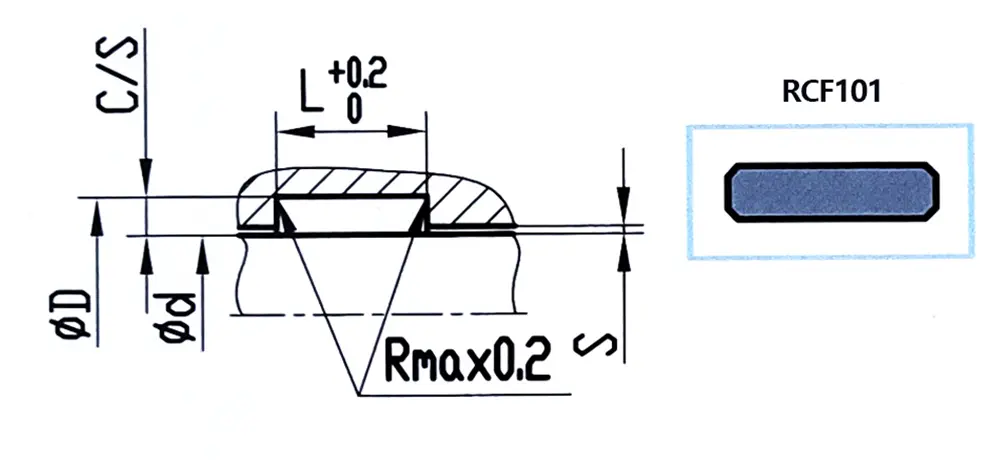

Ví dụ 1 của Groove vòng hướng dẫn cho thanh piston
| Φd f8 | Φd H8 | L+0,2 | c/s | Giải phóng mặt bằng s |
| 6-29,9 | Φd+3 | 4 | 1.5 | 0,20-0.3 |
| 30-49,9 | Φd+3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99,9 | Φd+5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799.9 | Φd+5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | Φd+8 | 25 | 4 | 0,60-1.2 |
Ví dụ 2 của một vòng tròn hướng dẫn piston
| Φd H8 | Φd f8 | L+0,2 | c/s | Giải phóng mặt bằng s |
| 6-29,9 | ΦD-3 | 4 | 1.5 | 0,20-0.3 |
| 30-49,9 | ΦD-3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99,9 | ΦD-5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799.9 | ΦD-5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | ΦD-5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | Φd-8 | 25 | 4 | 0,60-1.2 |
Nguyên vật liệu
1. PTFE (cho tải trung bình và ánh sáng);
2. Pom hoặc PA (cho tải trọng ánh sáng);
3. Nhựa Phenolic + Sợi vải (cho tải nặng)
Lựa chọn chiều rộng và số vòng hướng dẫn
Công thức có thể được sử dụng để xác định sơ bộ t = (f*f) / (d*pr)
T: Chiều rộng của vòng hướng dẫn (mm), F: Tải trọng tâm tối đa (N), F: Hệ số an toàn, PR: Tải trọng hướng tâm cho phép tối đa (N/mm²), D: Đường kính của pít -tông hoặc thanh piston (mm)
Ví dụ: d = 60mm, f = 40KN, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14,8mm
Tùy chọn được tính toán là chọn một vòng hướng dẫn có chiều rộng t = 15mm hoặc hai vòng hướng dẫn có chiều rộng 9,7mm. Nếu hai vòng hướng dẫn có chiều rộng 9,7mm được chọn, hệ số an toàn có thể được tăng lên 2.6. Nói chung, hệ số an toàn được đề xuất là F = 2

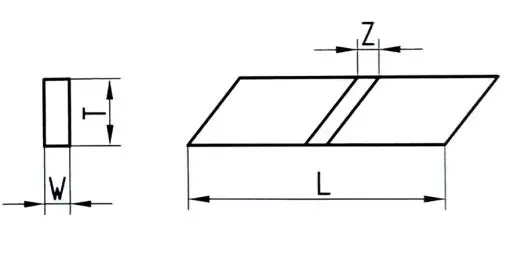

Xác định độ dài cắt
L = 3.14* (d -w) -k cho piston
L = 3.14* (d+w) -k cho thanh piston
K là hằng số nhiệt độ, 0,8 được chọn khi nhiệt độ dưới 120 độ và 2.0 được chọn khi nhiệt độ trên 120 độ.
Tính toán khoảng cách cắt z
|
|
Nhựa phenolic/pom | PTFE |
| Đối với thanh piston | 0,050 (φd+w) | 0,042 (φd+w) |
| Cho piston | 0,050 (φd-w) | 0,042 (φd-w) |
Loại vết mổ

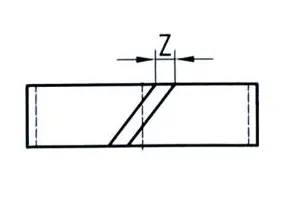

Cắt vát 30 °

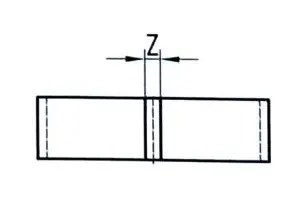

Cắt thẳng (chủ yếu được sử dụng để xoay hoặc xoay và các rãnh không chuẩn)

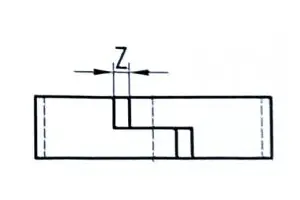

Đường rạch hình chữ Z (cũng có chức năng niêm phong)
