Chúng tôi cam kết cung cấp một giải pháp Trinity dài hạn "áp suất bảo vệ" cho mọi kịch bản đòi hỏi phải biến các con dấu quay. Thông qua hơn 200 công thức vật liệu và bằng sáng chế cấu trúc, chúng tôi giúp khách hàng giảm tỷ lệ thất bại và đạt được tối ưu hóa TCO. Toàn bộ loạt mô hình sản phẩm rất đa dạng. Bạn có thể chọn theo nhu cầu thực tế, hoặc tùy chỉnh các con dấu xoay từ chúng tôi.

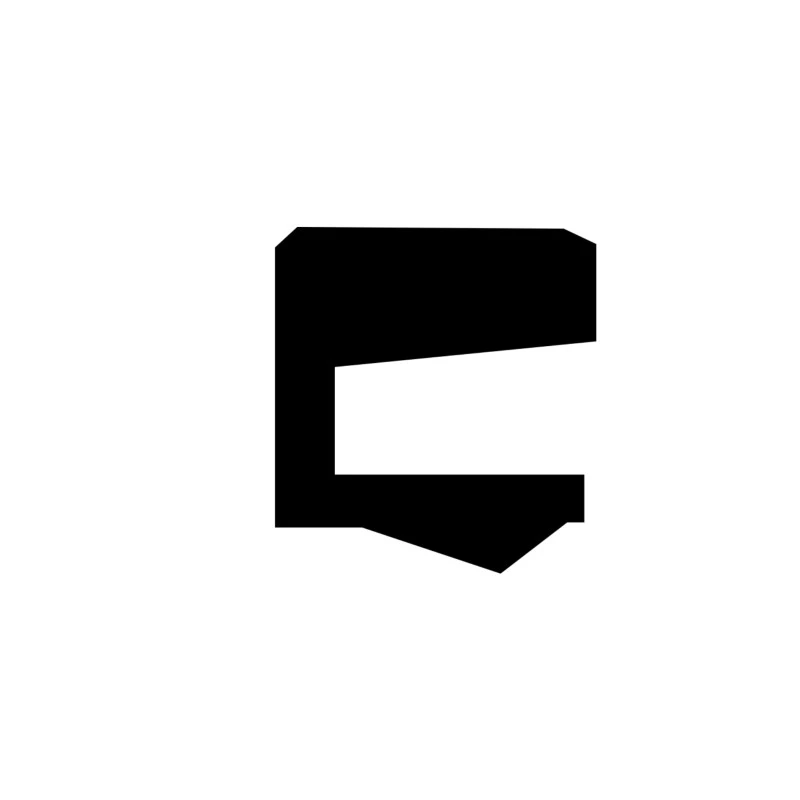

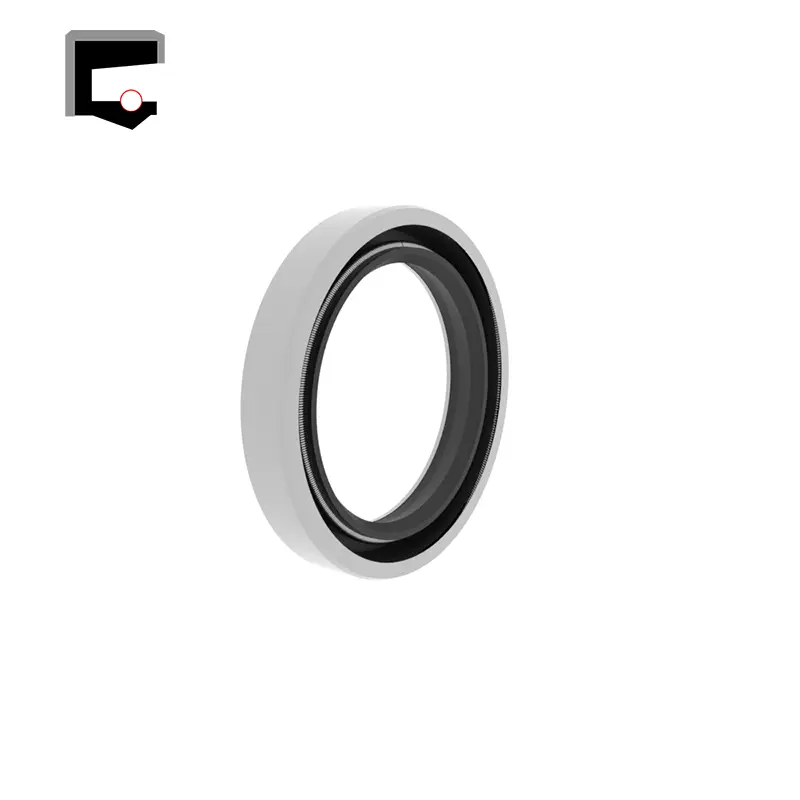

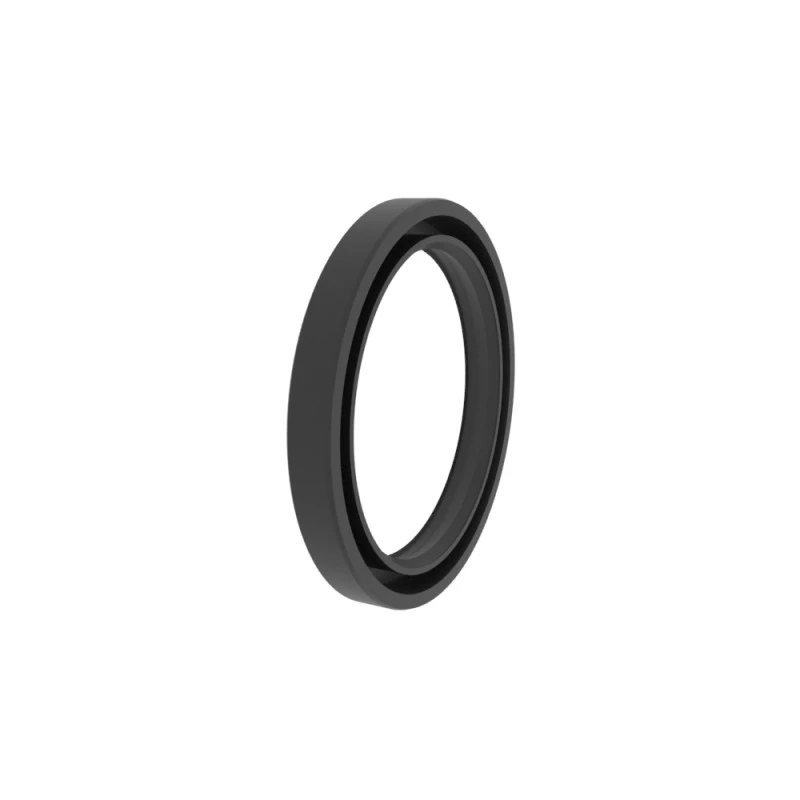

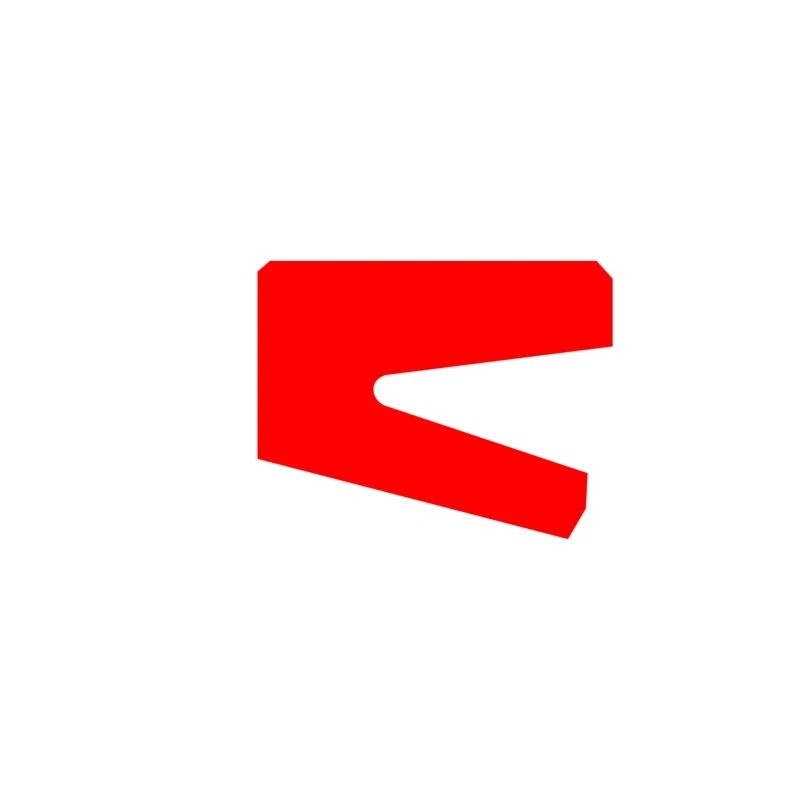

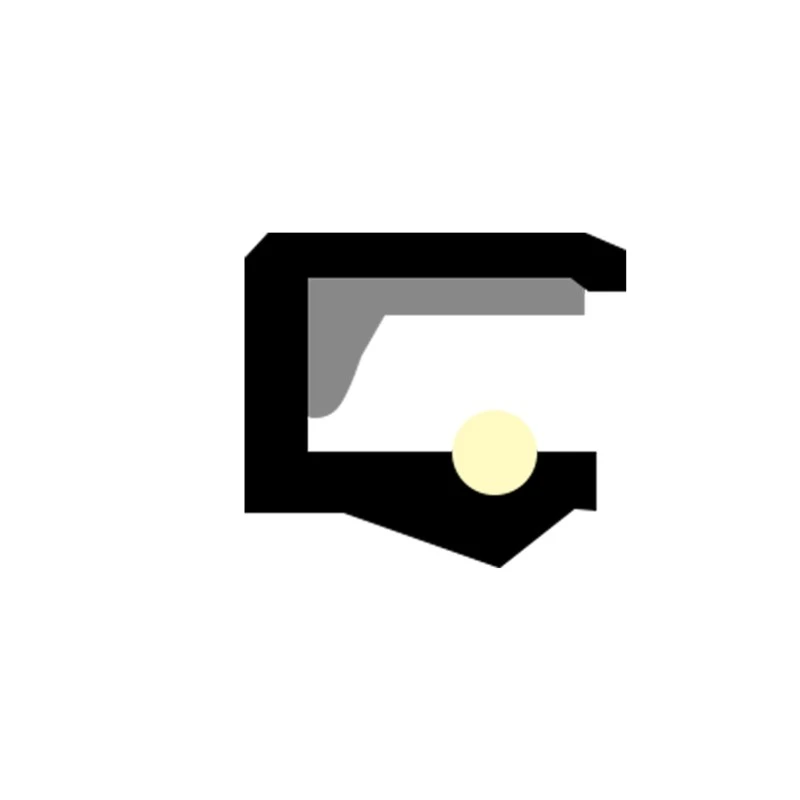

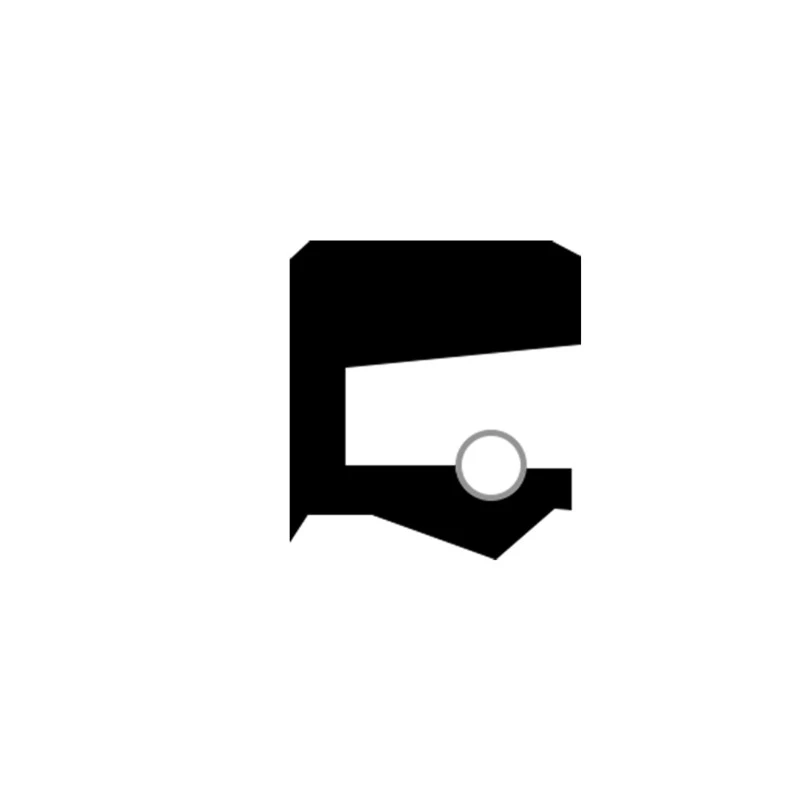

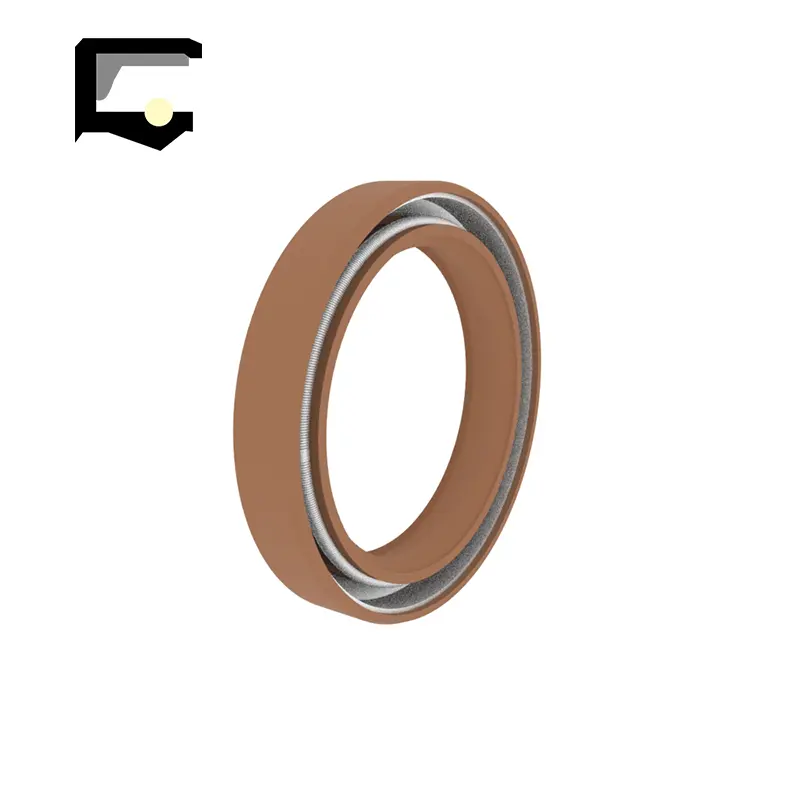

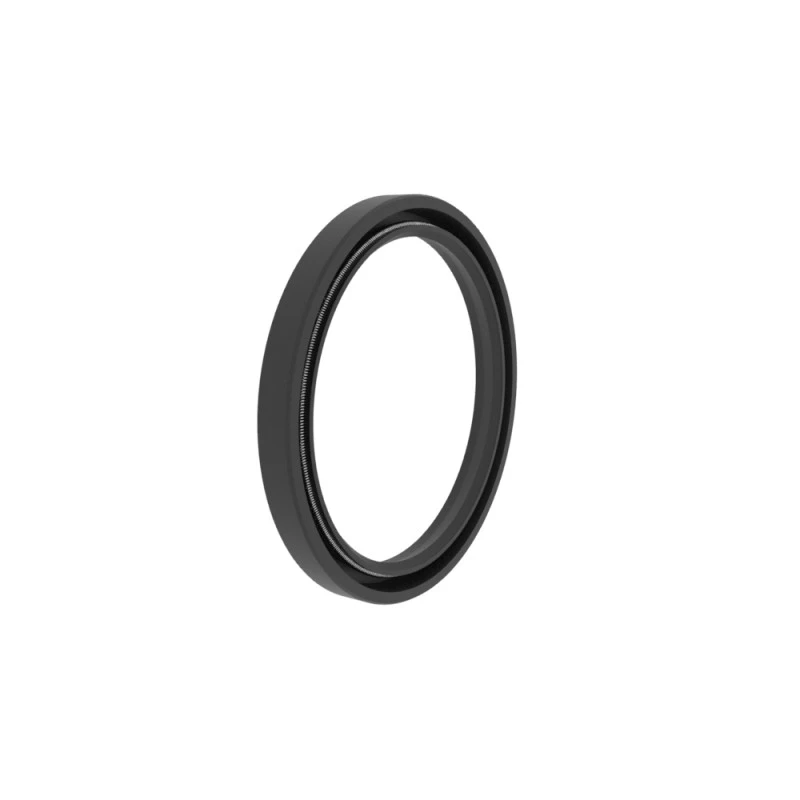

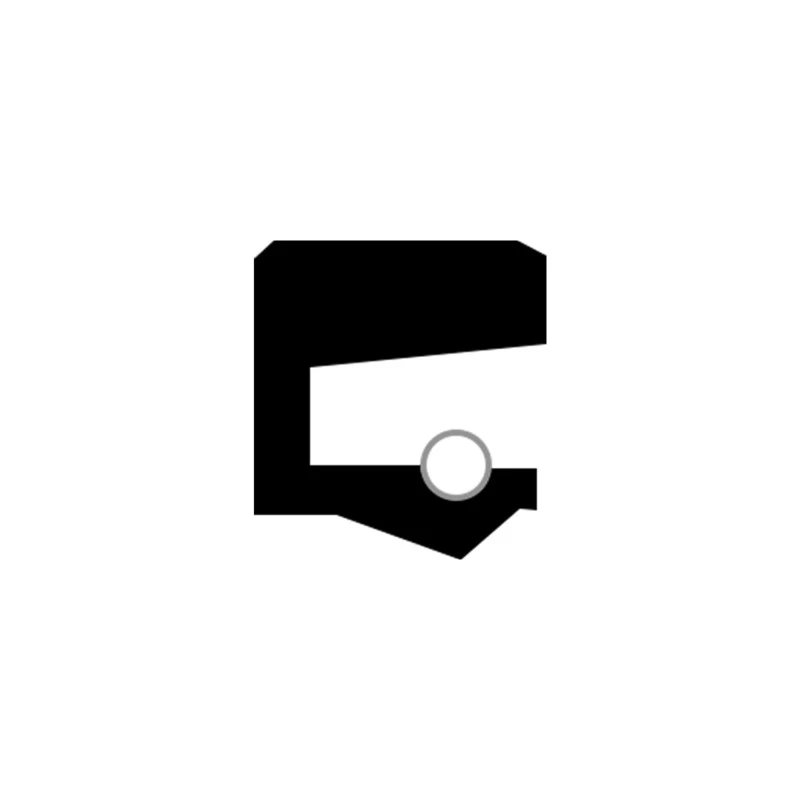

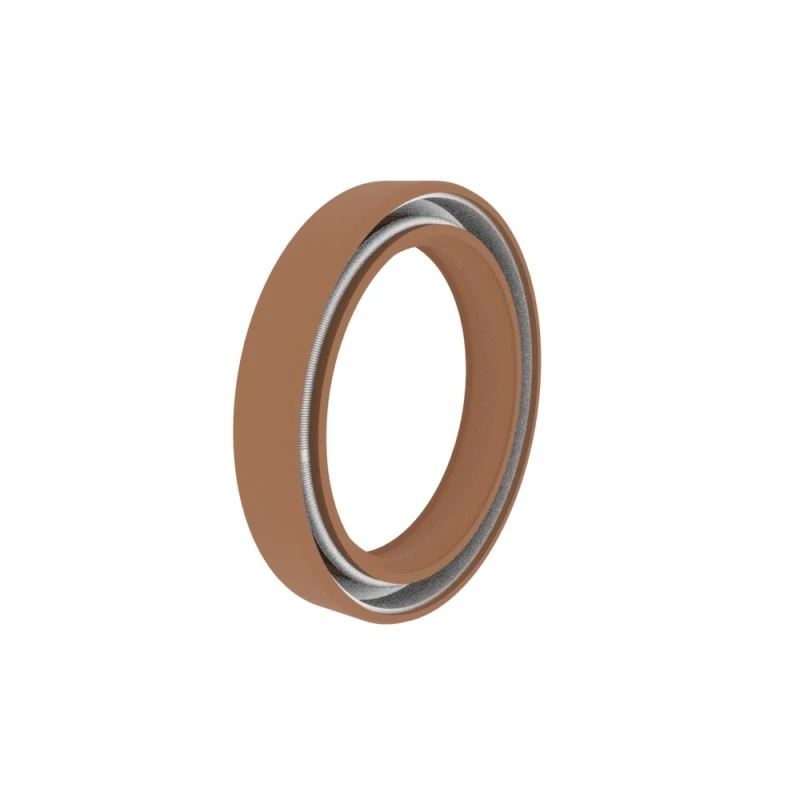

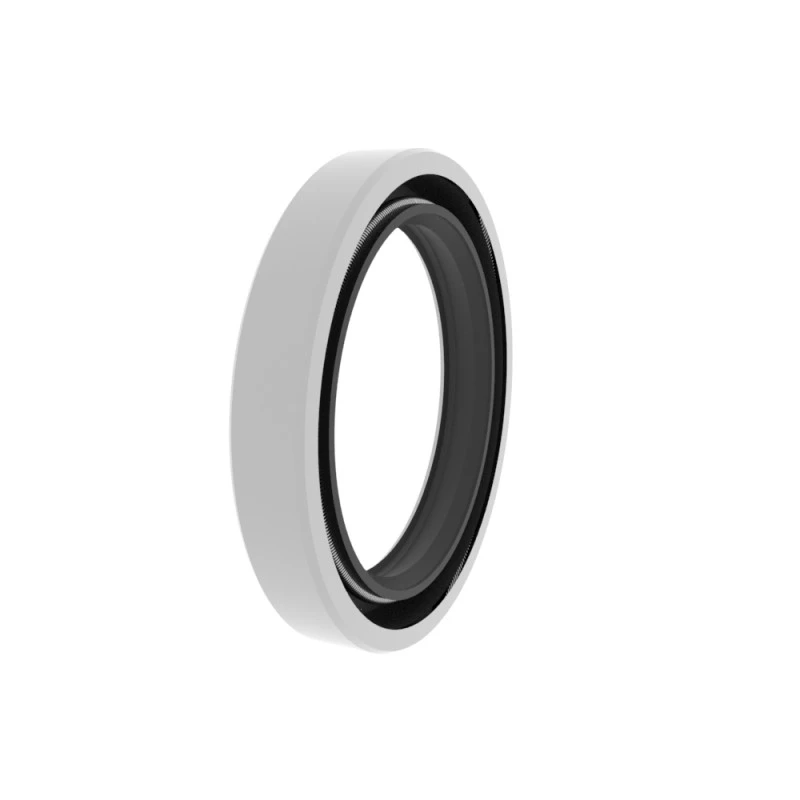

RCR101 Skeleton Skeleton Single Son, hoạt động đơn, cài đặt rãnh mở trục, được sử dụng rộng rãi, chủ yếu được sử dụng làm yếu tố bảo vệ cho vòng bi.

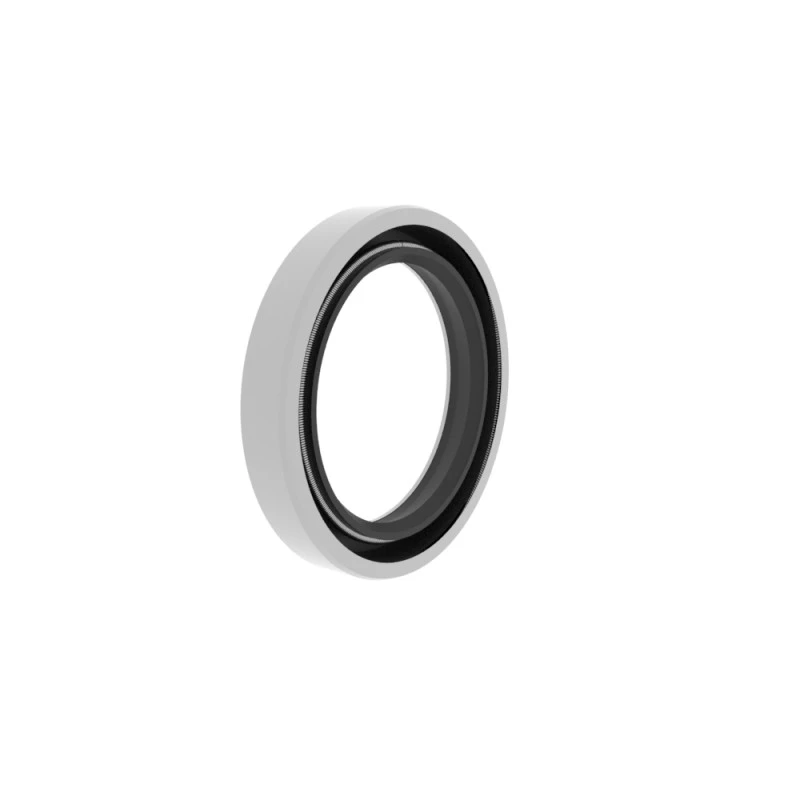

RCR102 Bộ xương quay đôi Lip Dấu hiệu đôi, hành động đơn, với môi phụ chống bụi, cài đặt rãnh mở trục, được sử dụng rộng rãi, chủ yếu được sử dụng làm yếu tố bảo vệ cho vòng bi.
RCR103 SEALS, hoạt động kép, với vòng hỗ trợ, hiệu ứng niêm phong tốt hơn trong điều kiện niêm phong áp suất cao.

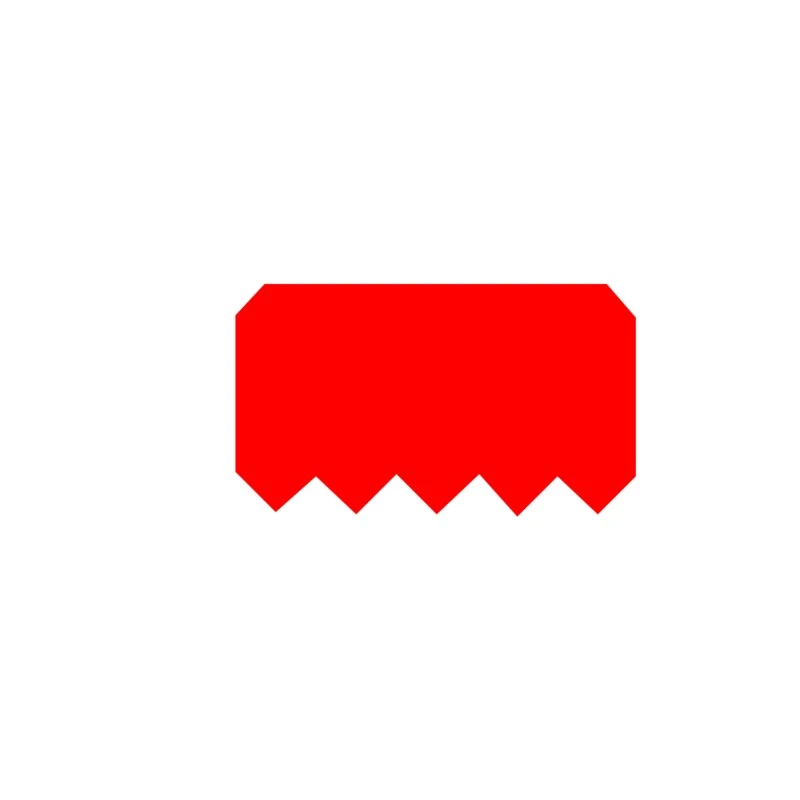

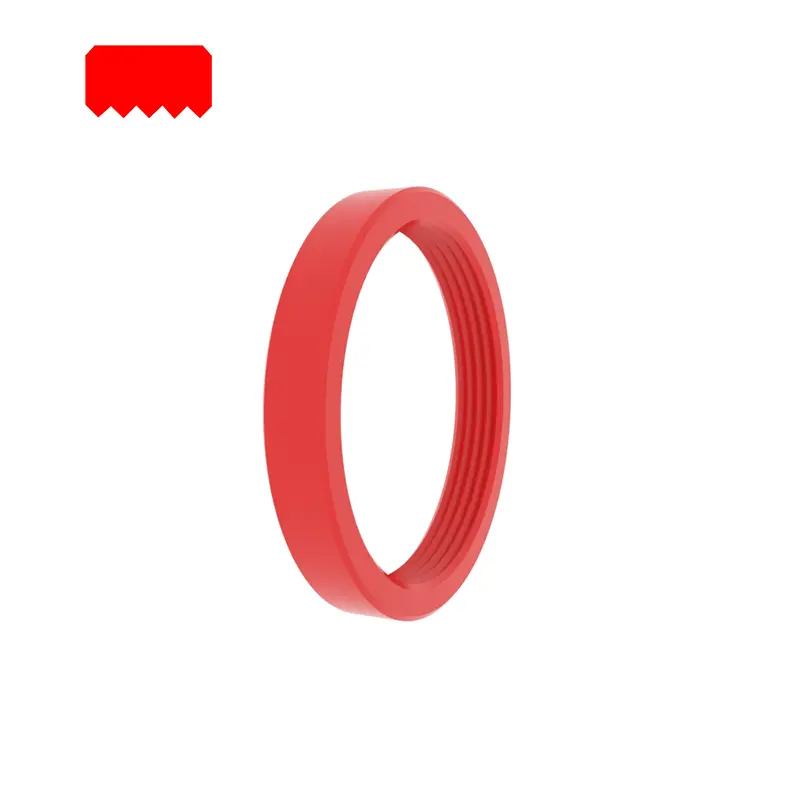

RCR104, con dấu quay RCR105, tác dụng kép, rãnh hẹp, nhúng rãnh ổn định và bề mặt niêm phong răng.

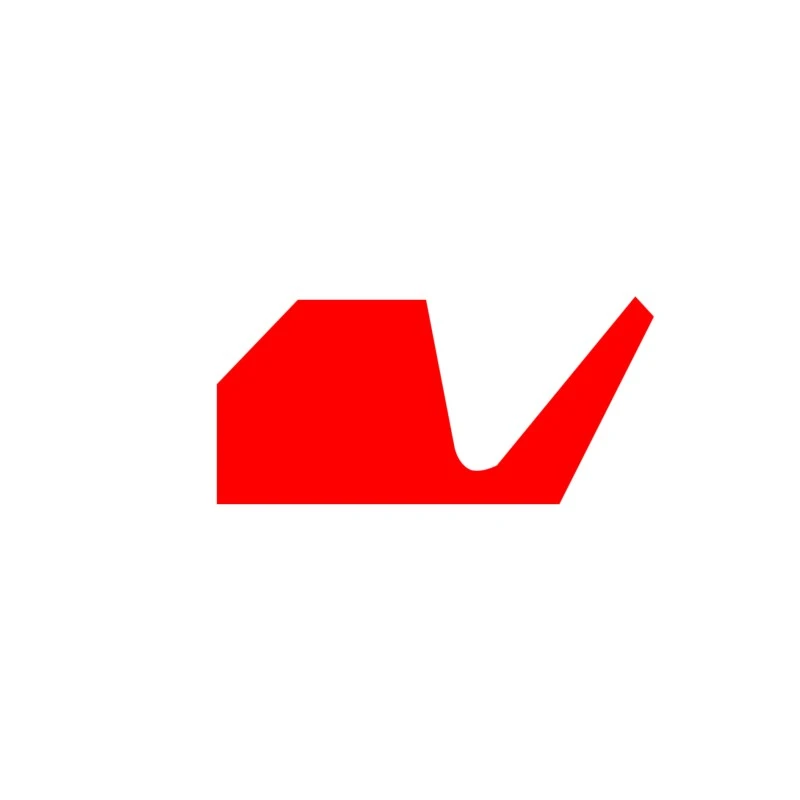

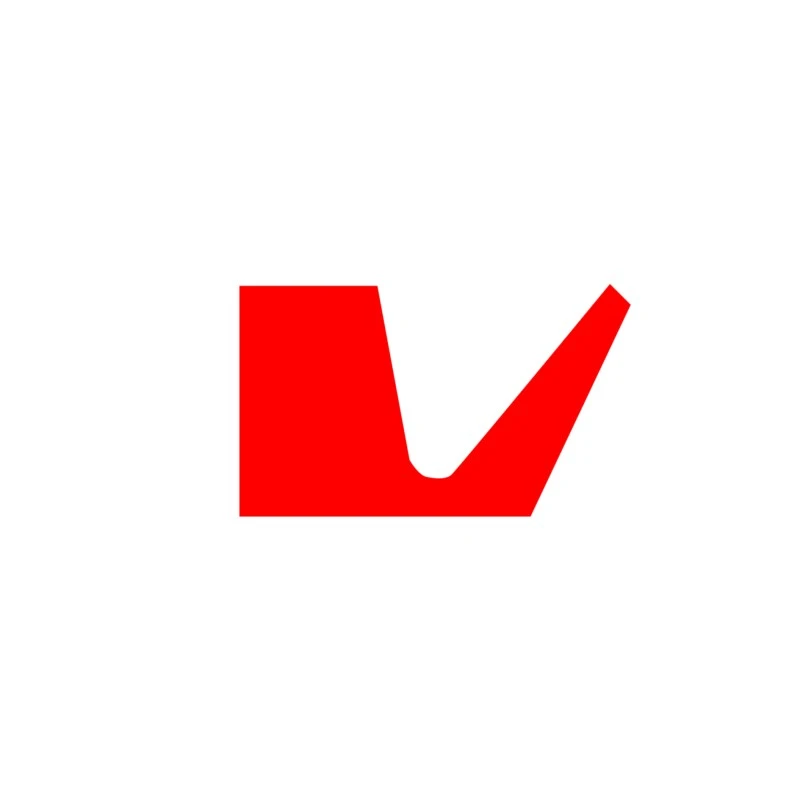

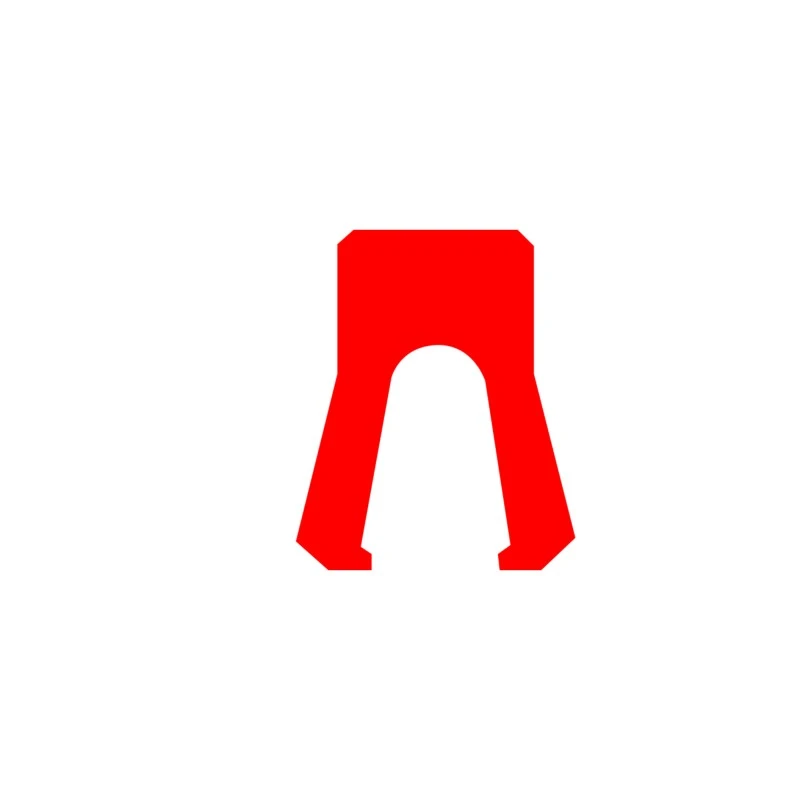

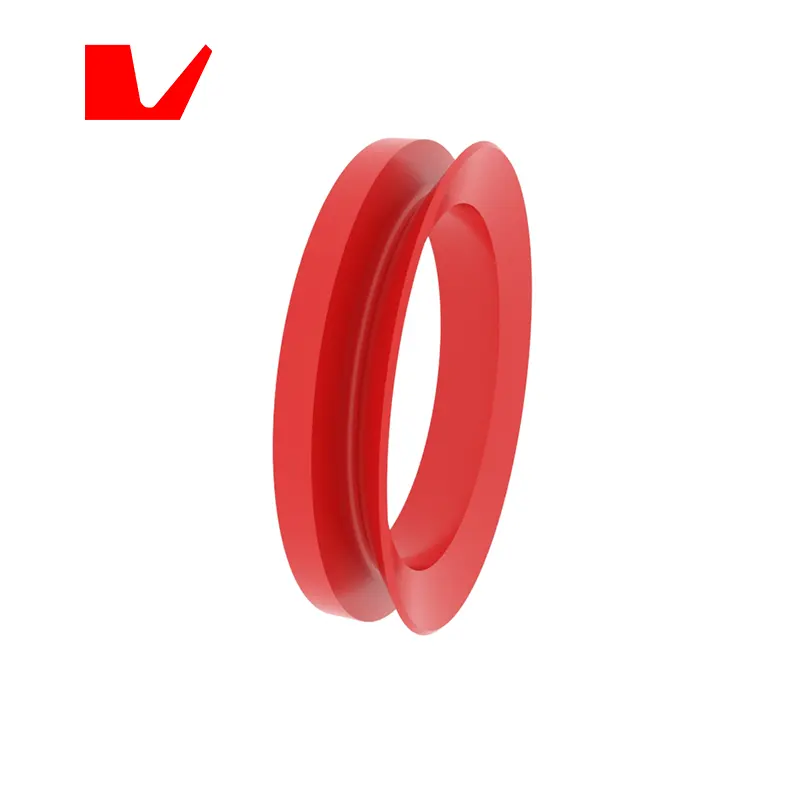

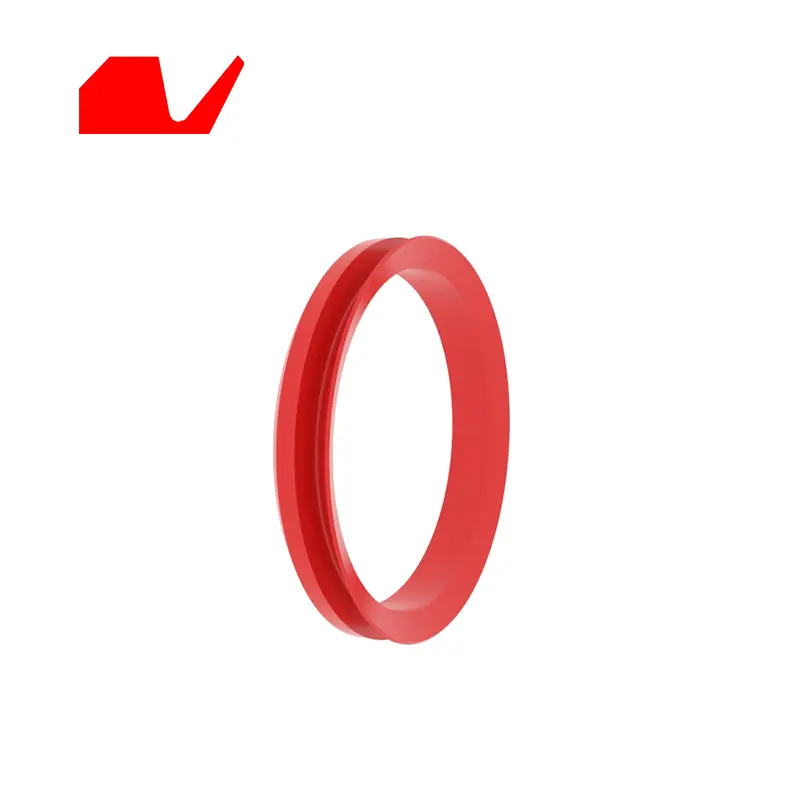

RCR106, con dấu xoay hình chữ V RCR107, chuyển động dọc trục, mô đun đàn hồi lớn, kháng ma sát, bụi, chất gây ô nhiễm, giật gân nước, giật gân dầu, v.v.
RCR108 SEALST, hoạt động đơn, không có lò xo, sự can thiệp của môi bên trong và bên ngoài được xác định theo các điều kiện làm việc khác nhau.

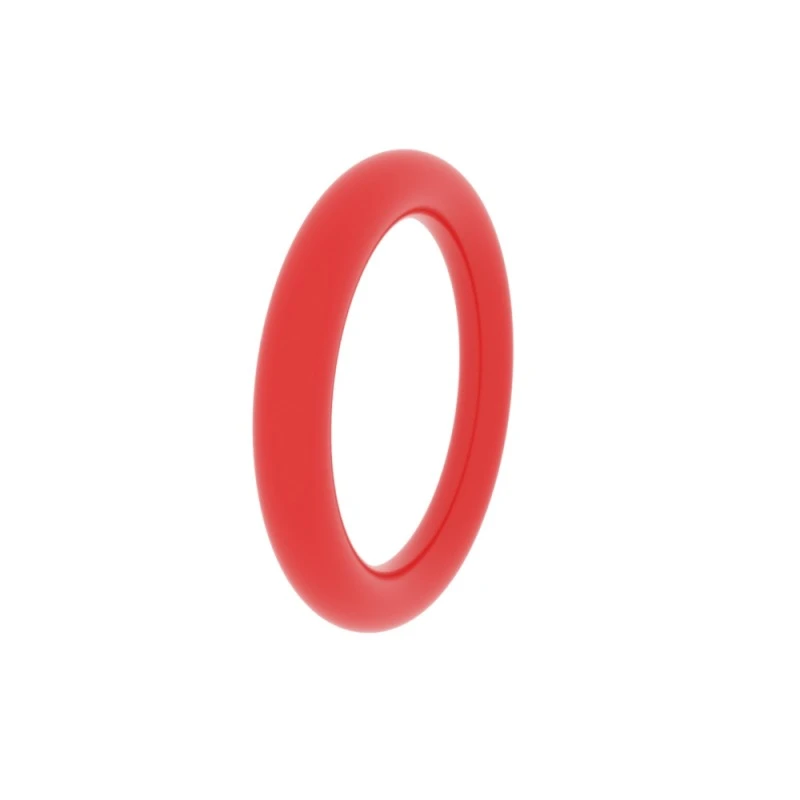

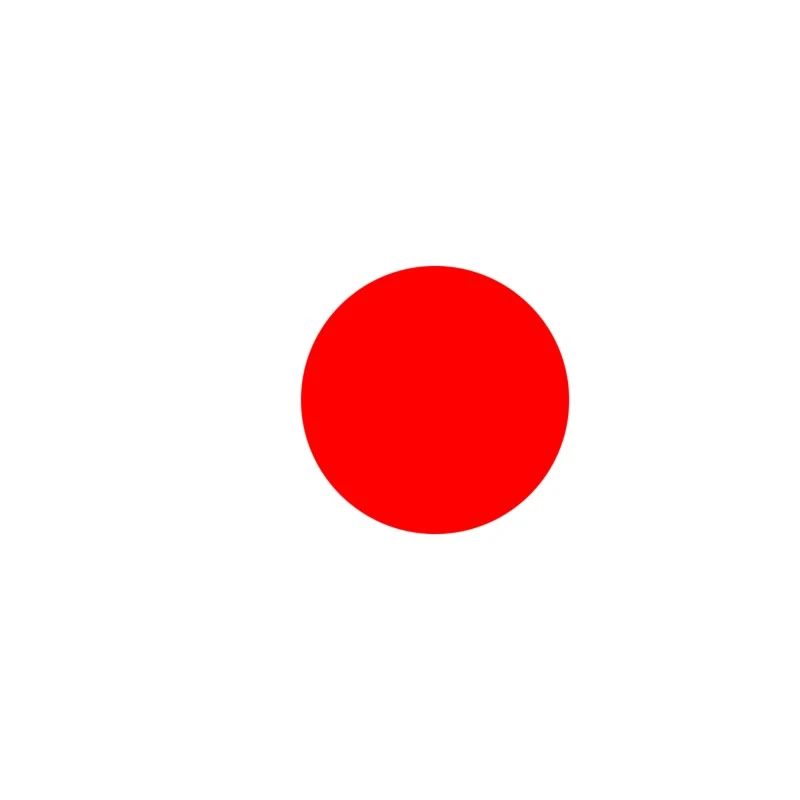

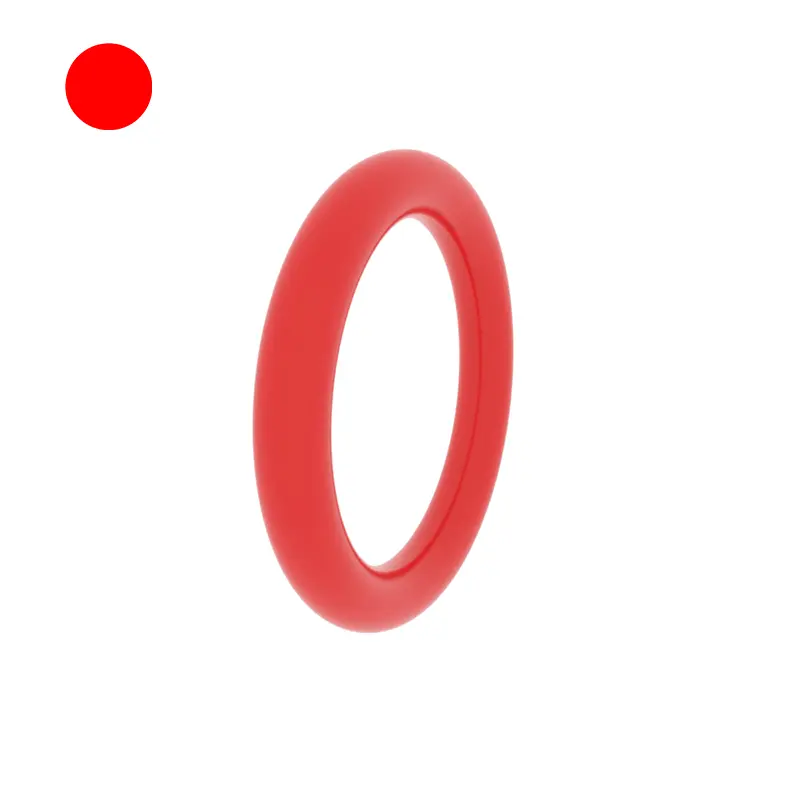

RCR109 O-ring, vòng đàn hồi chủ yếu được sử dụng để niêm phong tĩnh hoặc niêm phong động, lựa chọn trung bình nhiệt độ linh hoạt. Để biết các rãnh chi tiết, vui lòng tham khảo mẫu O-ring.
RCR110 Phím Tetrafluoroetylen quay cho trục, tác dụng kép, phù hợp cho các rãnh hẹp.
RCR111 Xoay tetrafluoroetylen cho lỗ, tác dụng kép, phù hợp cho các rãnh hẹp.
RCR112 SEALS, tác dụng kép, rãnh hẹp, thích hợp cho điều kiện làm việc được bôi trơn.
RCR113 SEALS, hoạt động kép, với vòng hỗ trợ, nhúng rãnh ổn định, cho phép khoảng cách và áp suất đùn lớn hơn, chủ yếu được sử dụng trên trục quay của thiết bị khai quật.

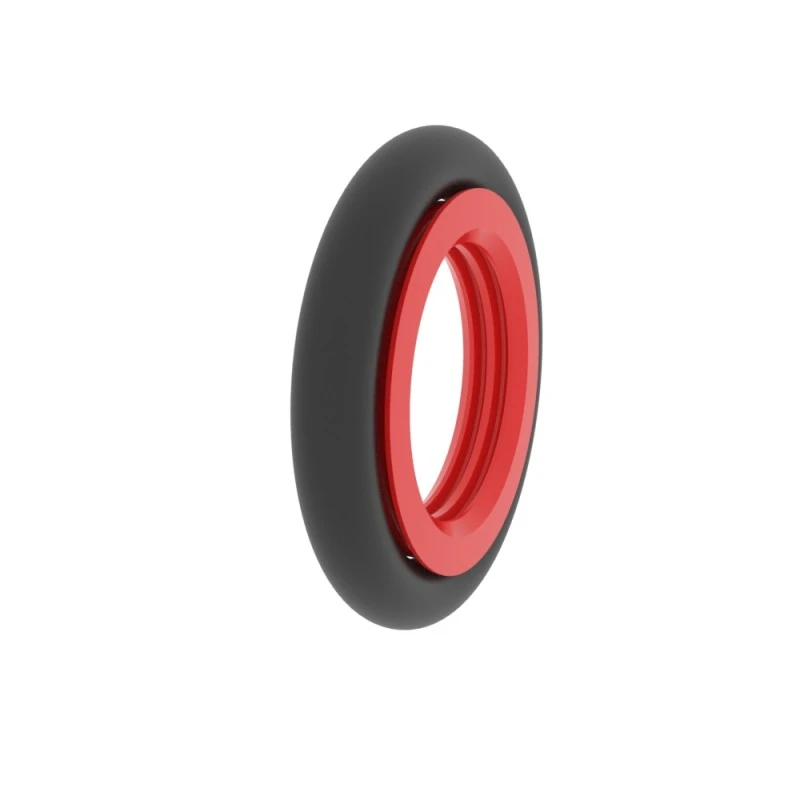

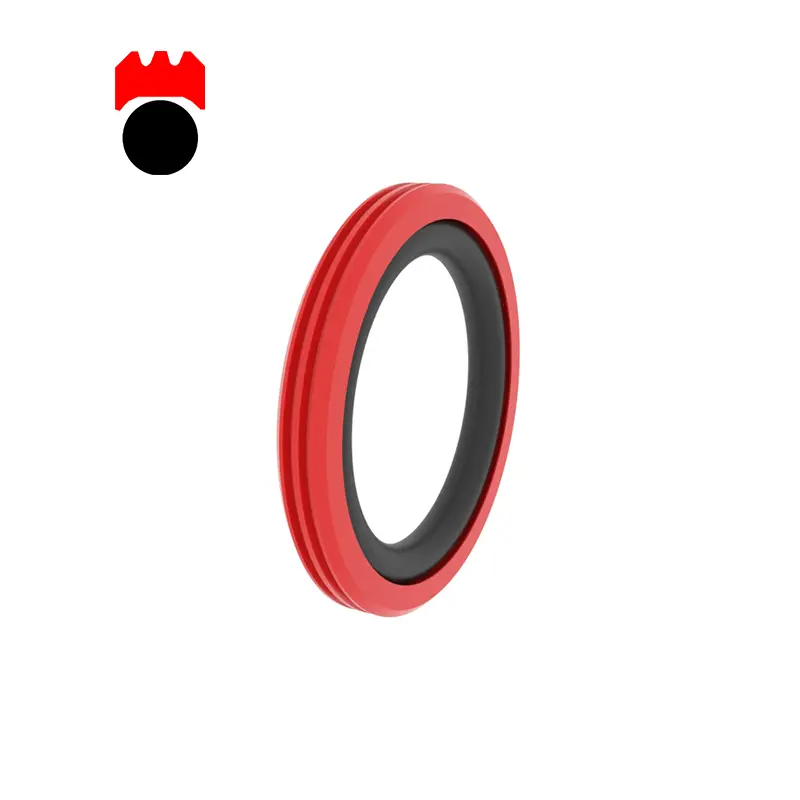

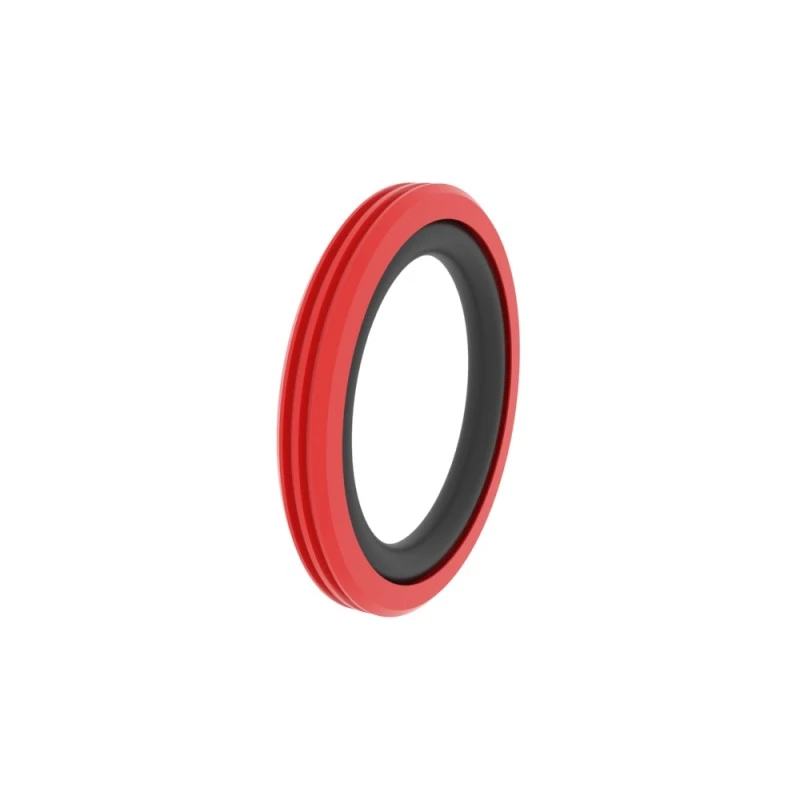

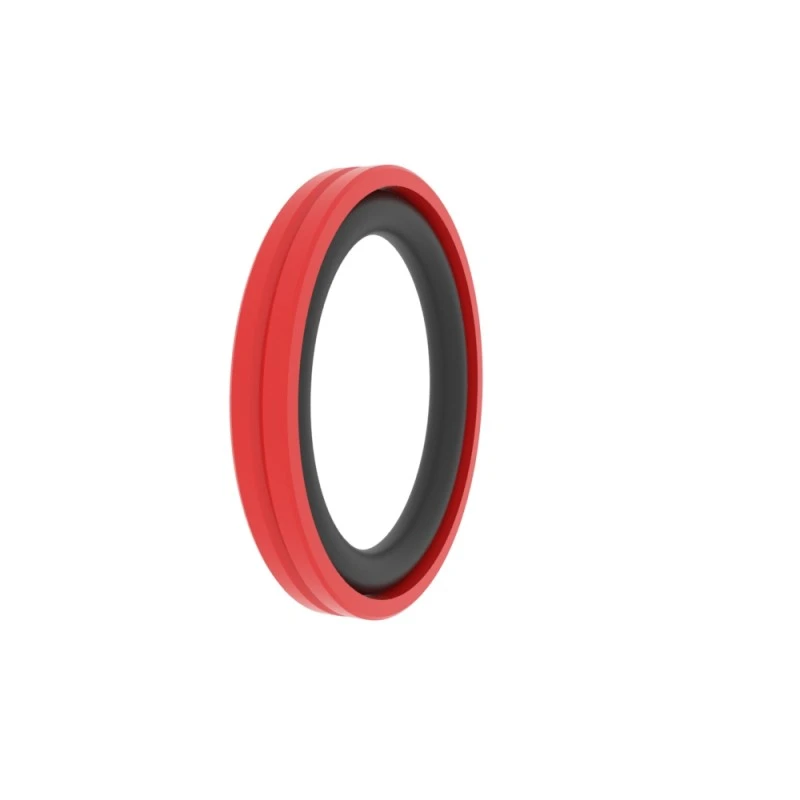

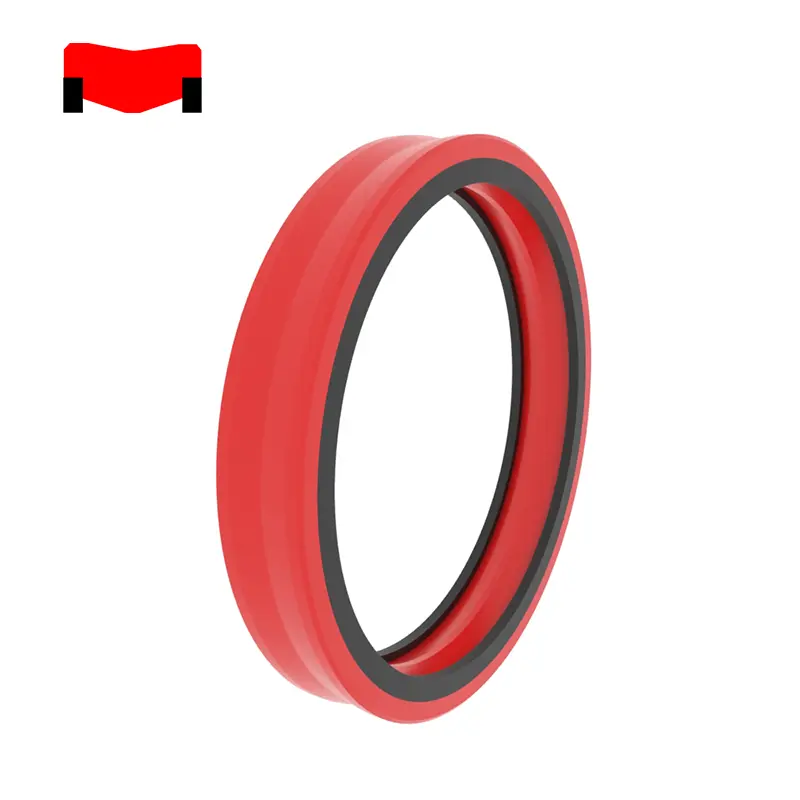

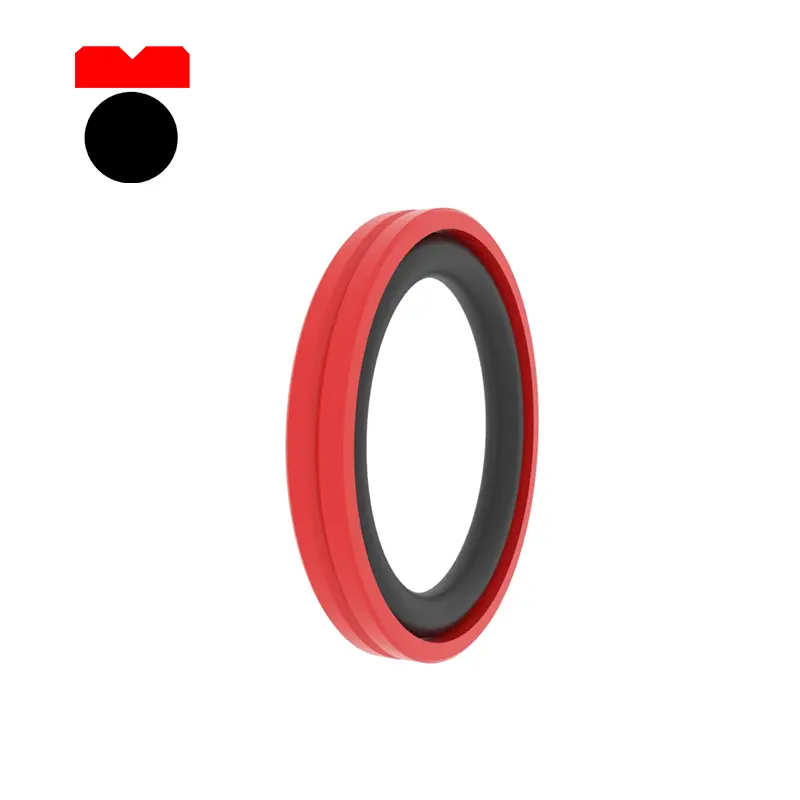

RCR115 Phím Tetrafluoroethylen quay RCR115 cho trục, hành động kép, ma sát thấp, áp suất cao chống mặt, ăn mòn nhiệt độ cao.

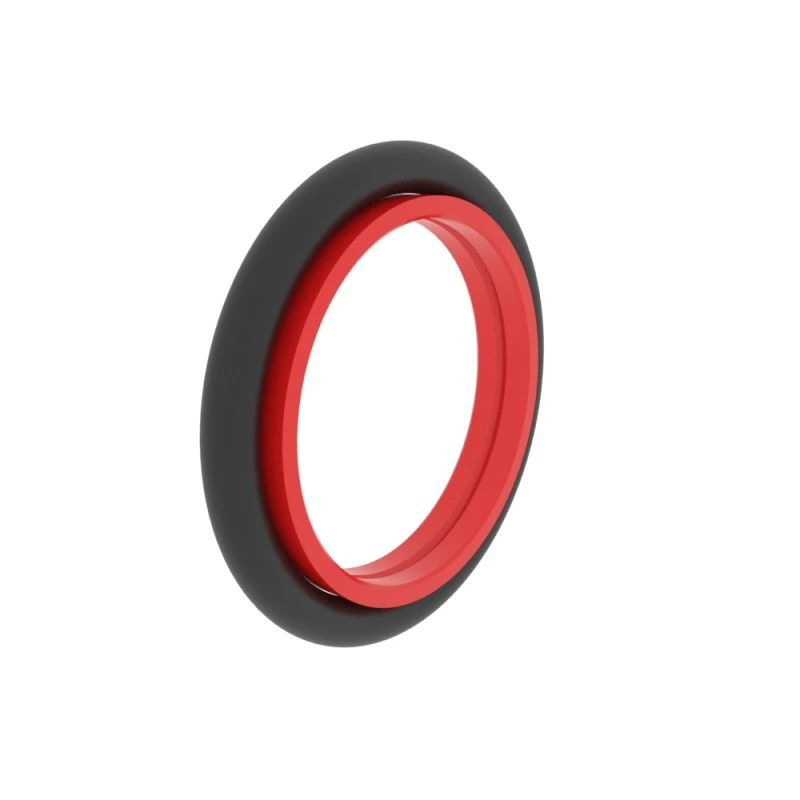

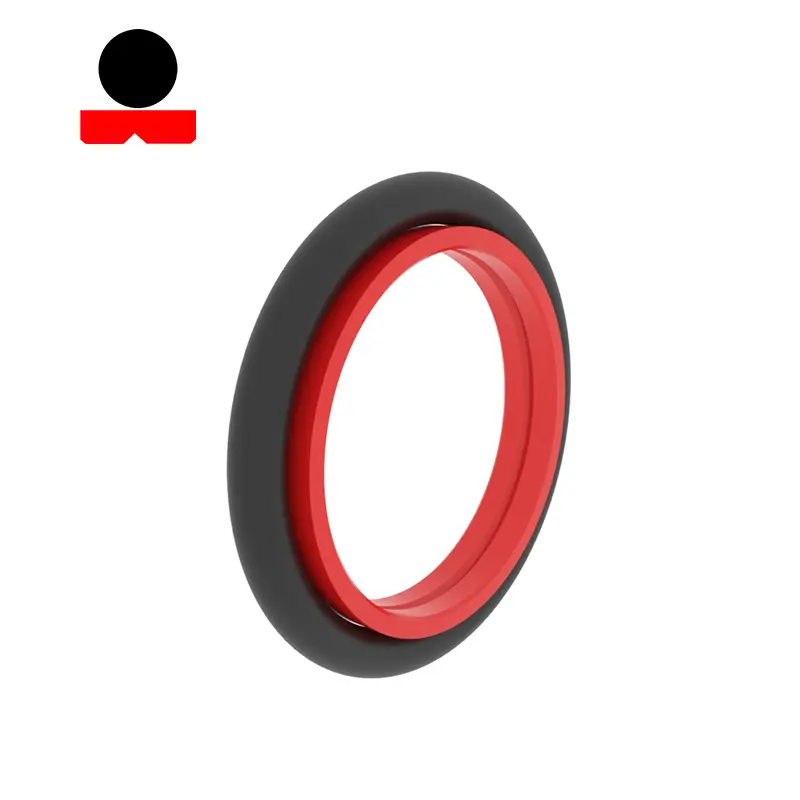

RCR116 Phím Tetrafluoroetylen RCR116 cho lỗ, tác dụng kép, ma sát thấp, áp suất cao chống mặt, ăn mòn nhiệt độ cao.

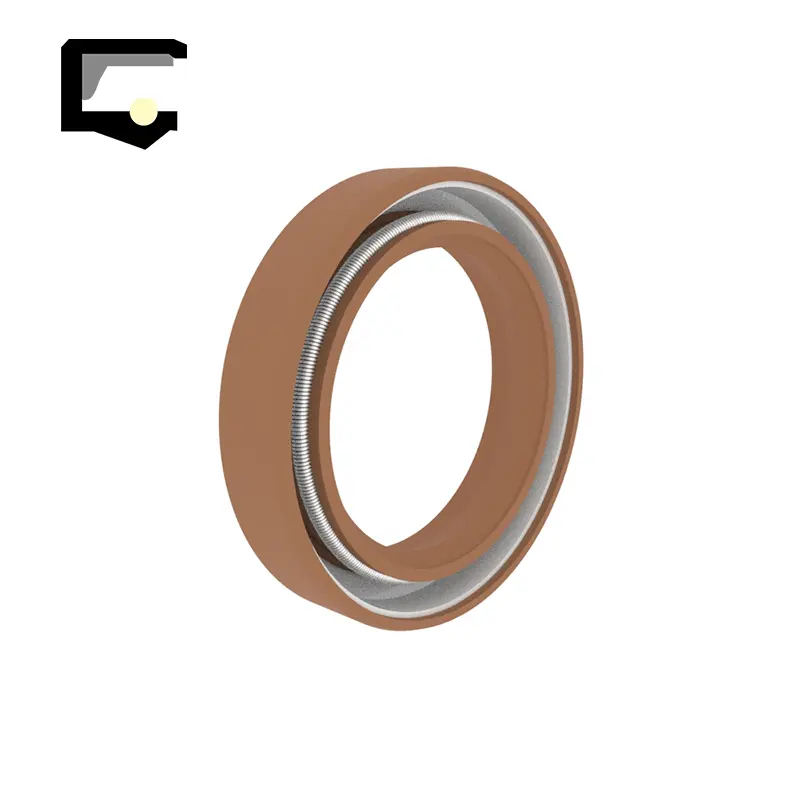

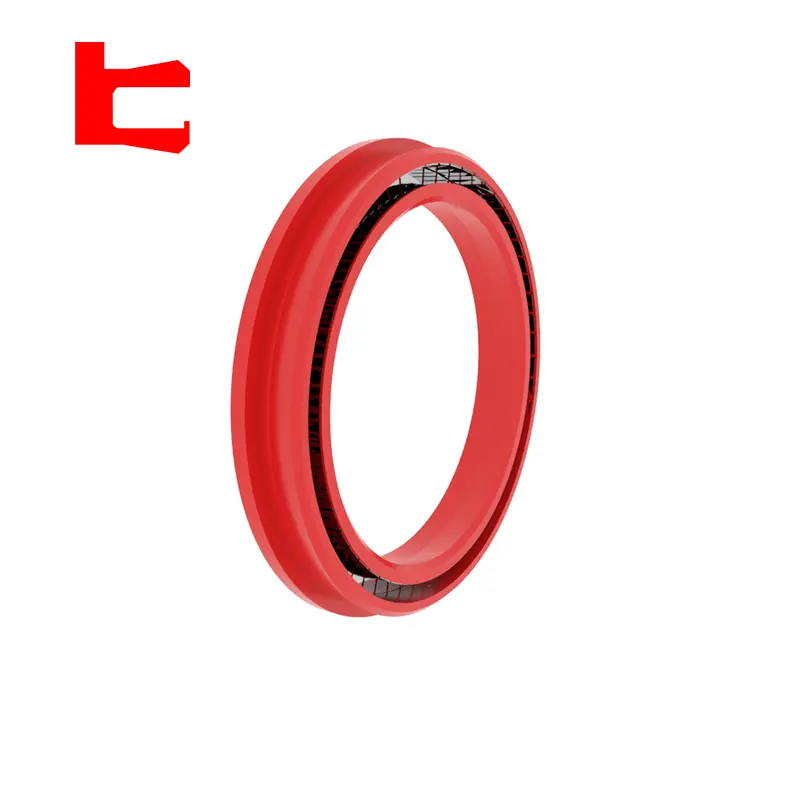

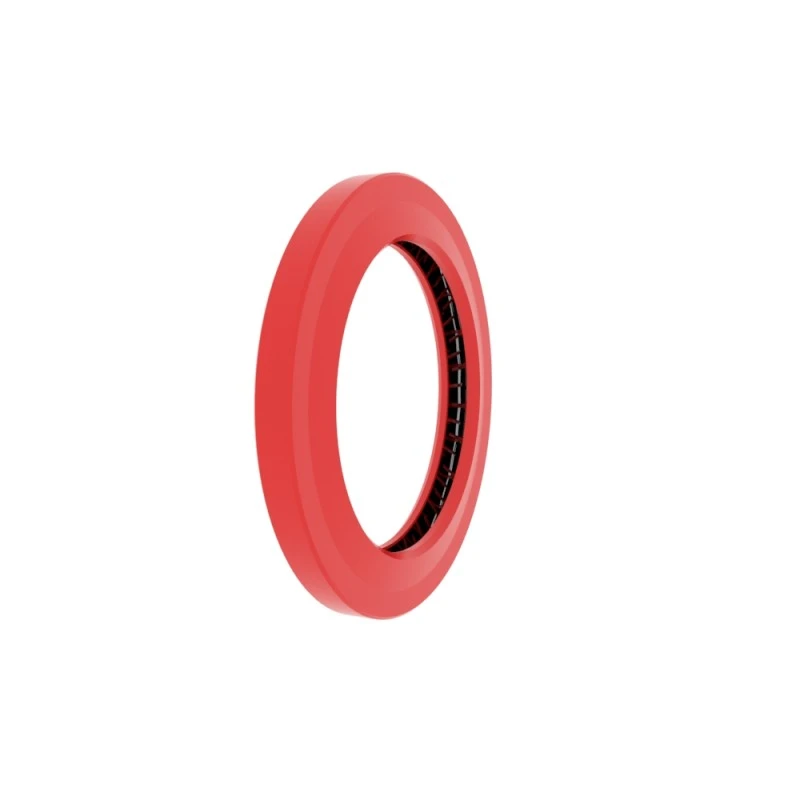

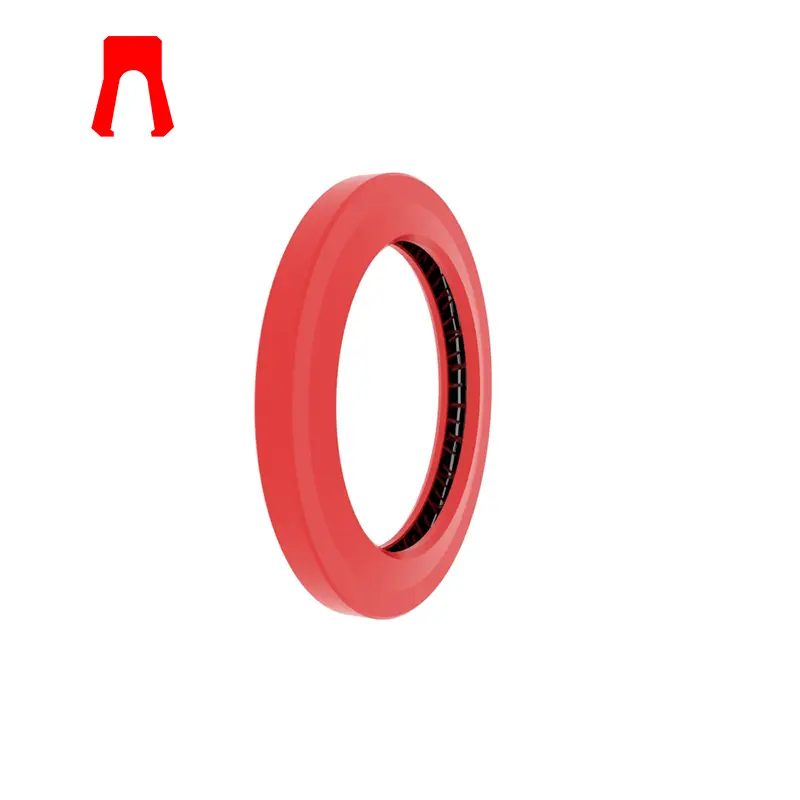

RCR117, RCR121 Phím PTFE quay, với Mander Spring, hành động đơn, khả năng chống ăn mòn nhiệt độ cao, phù hợp với tốc độ tương đối cao và áp suất cao.

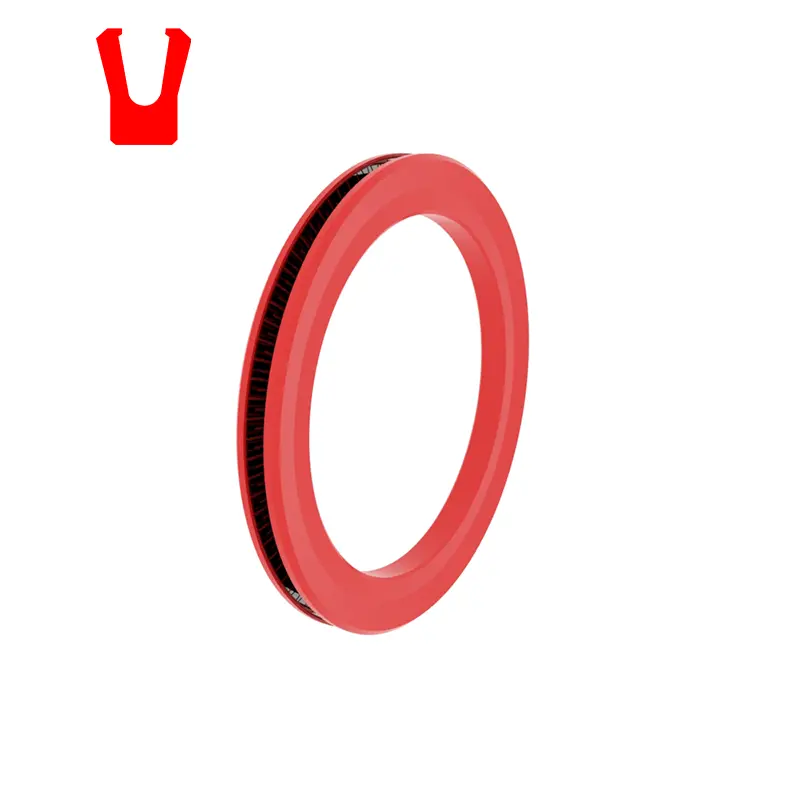

RCR118 kết thúc con dấu quay PTFE, với Mander Spring, hành động đơn, kháng ăn mòn nhiệt độ cao, chủ yếu được sử dụng trong ngành hóa chất.

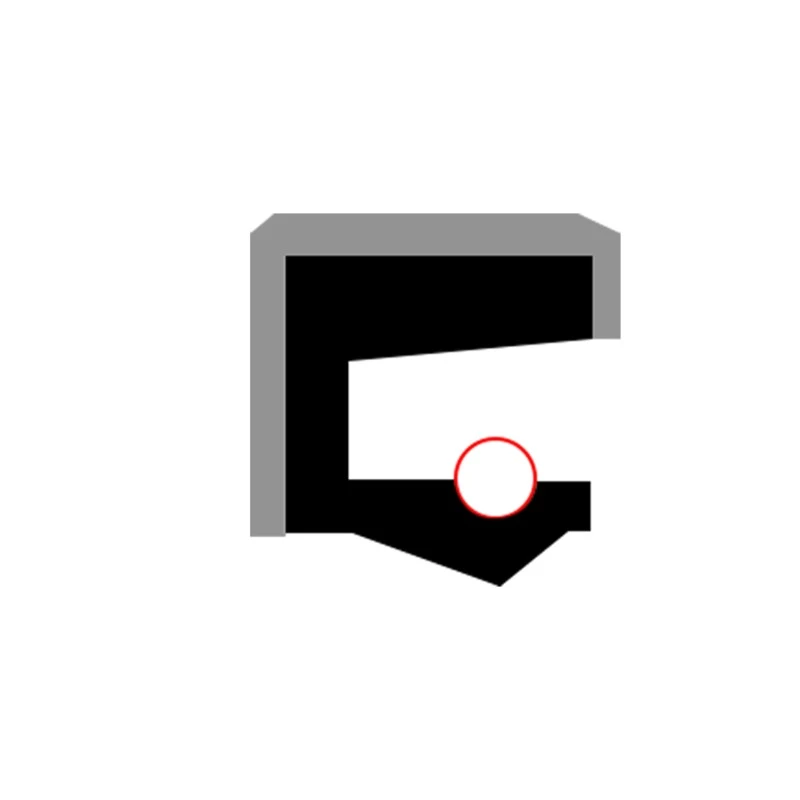

RCR119 Bộ xương quay Single Sing Son, hoạt động đơn, cài đặt rãnh mở trục, được sử dụng rộng rãi, chủ yếu được sử dụng làm yếu tố bảo vệ cho vòng bi.
RCR201, RCR202 Skeleton Skeleton Double Dấu con, tác dụng đơn, với môi phụ chống bụi, lắp đặt rãnh mở trục, được sử dụng rộng rãi, chủ yếu được sử dụng làm nguyên tố bảo vệ cho vòng bi.
RCR203, RCR204 SEAL không có bộ xương không có bộ xương, hoạt động đơn, cố định rãnh mở trục, chủ yếu được sử dụng trong các ngành công nghiệp nặng như luyện kim và đóng tàu.
RCR205 Cut-Off Skeleton không có dấu môi đơn, hành động đơn, cố định rãnh mở trục, chủ yếu được sử dụng trong các ngành công nghiệp nặng như luyện kim và đóng tàu.
RCR206, RCR207 Cut-Off Rotary Framless Seal, hoạt động đơn, Lựa cố định rãnh mở trục, chủ yếu được sử dụng trong các ngành công nghiệp nặng như luyện kim và đóng tàu. Thích hợp cho niêm phong tốc độ thấp, môi trường niêm phong là mỡ dựa trên lithium.
Các tính năng và ứng dụng sản phẩm:
Ứng dụng chính
Biến các con dấu xoay phù hợp để niêm phong đầu trục quay, niêm phong trục quay, máy xúc, ống, khớp quay, phân phối quay và loại con dấu này thường được sử dụng trong các ngành công nghiệp dầu khí và hóa học hóa học và hóa học
Thuận lợi
Biến các con dấu quay có một loạt các môi trường và phạm vi nhiệt độ có thể thích ứng, hiệu ứng niêm phong tốt, điện trở áp suất cao, kích thước mặt cắt nhỏ, kháng dầu thủy lực, ma sát thấp và không có hiện tượng chống trượt dính.

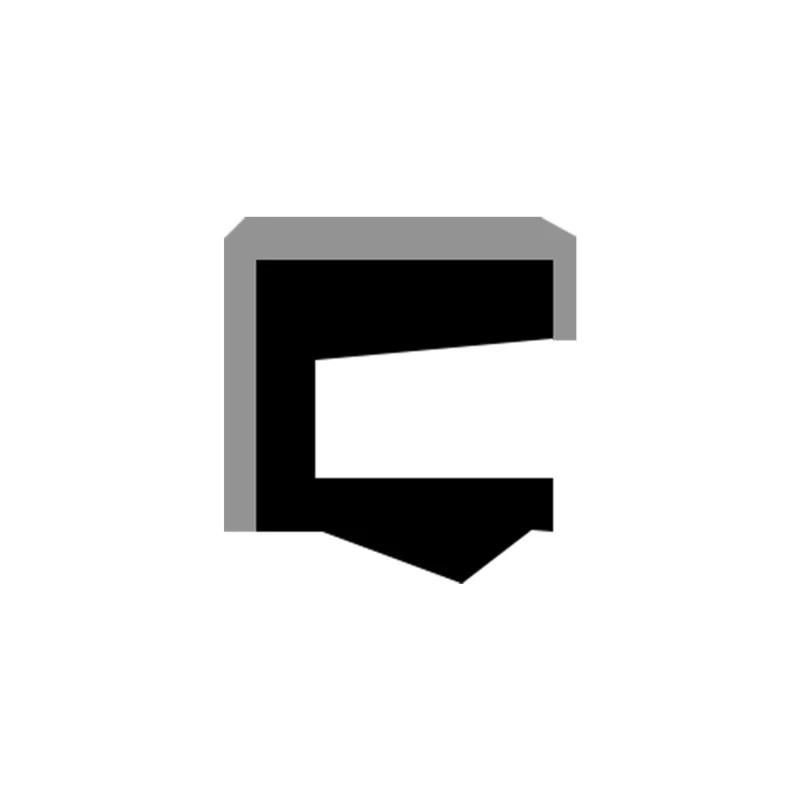

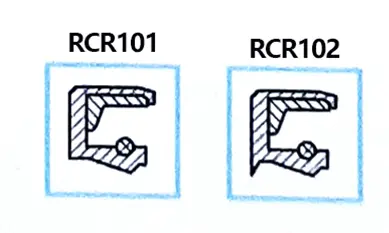

RCR101
Kích thước đặt hàng
Φd ...... Đường kính ngoài
Φd ...... đường kính bên trong
L ...... chiều rộng rãnh
|
Bề mặt hoàn thiện |
R tmax (μm) |
RA (μm) |
|
Bề mặt trượt phù hợp với niêm phong cao su/polyurethane Bề mặt trượt phù hợp với con dấu PTFE |
≤2,5
2 |
≤0.1-0.5
≤0,05-0.3 |
|
Đáy rãnh Mặt rãnh |
≤6.3 ≤15 |
≤1.6 3 |
|
Tỷ lệ độ dài hỗ trợ hồ sơ TP |
50%-95% |
|
|
Sức chịu đựng |
|
|
Φd |
F8 |
|
Φd |
H8 |

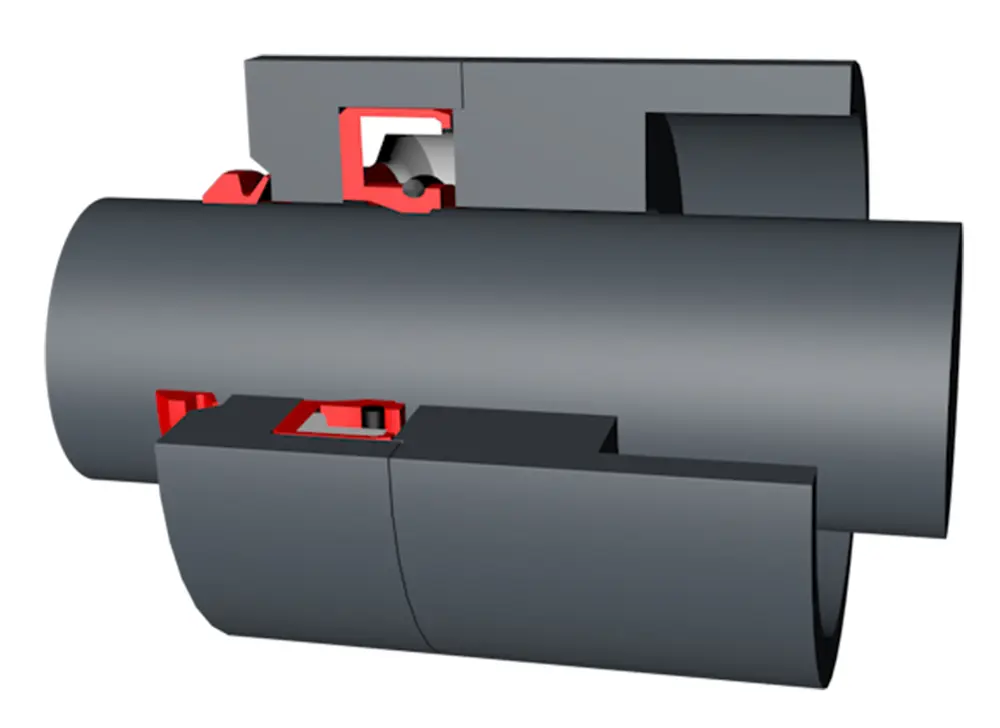

Ví dụ đặt hàng
Mô hình: RCR101
Kích thước rãnh: 100x115x8
Vật liệu: NBR/POM
Loại dấu: RCR101, RCR102
Ứng dụng chính: Phù hợp để niêm phong đầu trục quay
Ưu điểm: Thích hợp cho một loạt các phương tiện truyền thông, phạm vi nhiệt độ rộng và hiệu ứng niêm phong tốt
Vật liệu: polyurethane, cao su/polyoxymetylen
|

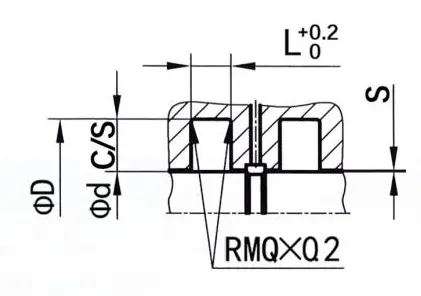

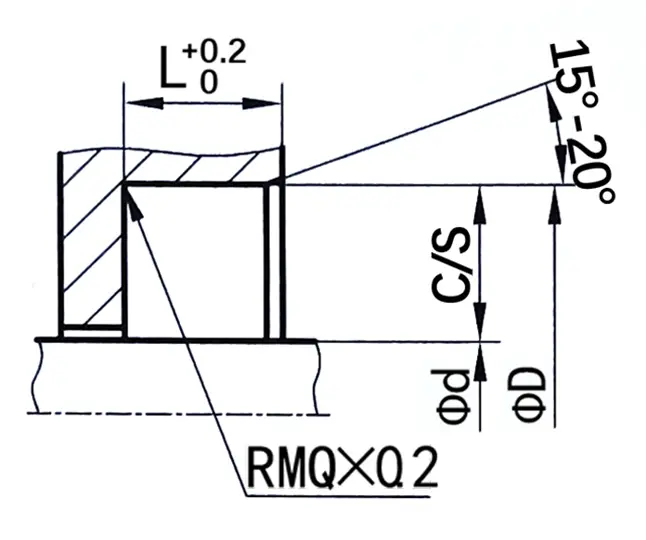

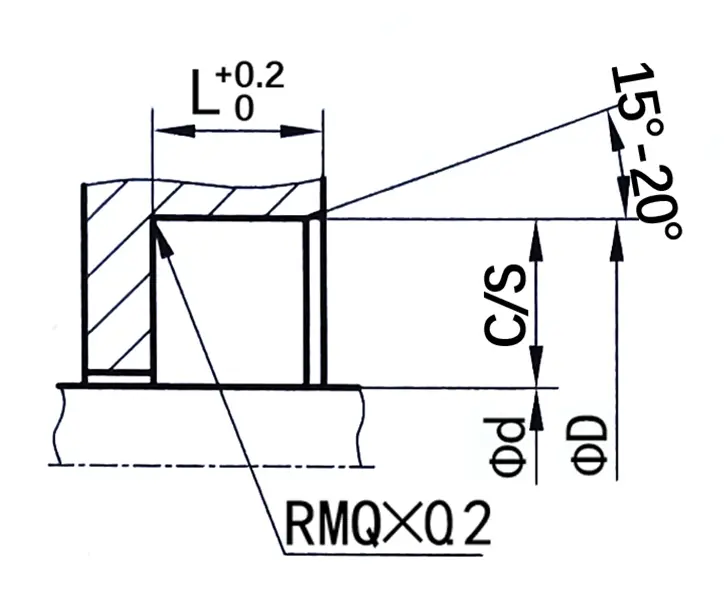

SEAL GROOVE Ví dụ |
Sau đây là kích thước rãnh tiêu chuẩn (có thể tạo ra các con dấu xoay ở bất kỳ kích thước nào trong phạm vi kích thước) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
6-59,9 |
Φd+12 |
7 |
6 |
|||
|
60-139,9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299,9 |
ΦD+20 |
10 |
10 |
|||
|
300-499.9 |
ΦD+30 |
12 |
15 |
|||
|
500-800 |
ΦD+40 |
20 |
20 |
|||
|
800 |
Φd+50 |
22 |
25 |
|||

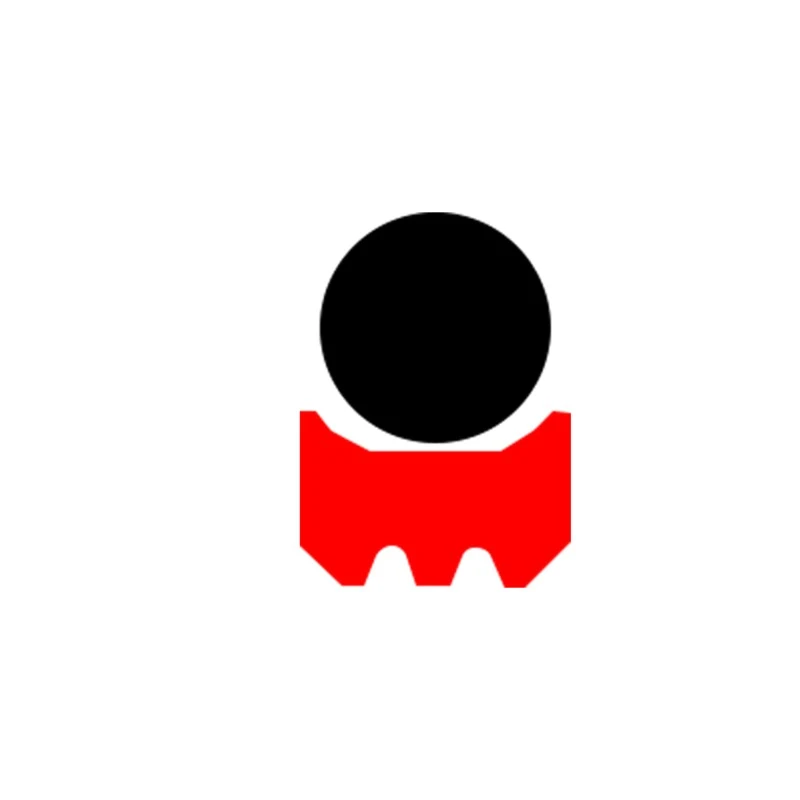

RCR115
Kích thước đặt hàng
Φd ...... Đường kính ngoài
Φd ...... đường kính bên trong
L ...... chiều rộng rãnh
|
Bề mặt hoàn thiện |
R tmax (μm) |
RA (μm) |
|
Bề mặt trượt phù hợp với niêm phong cao su/polyurethane Bề mặt trượt phù hợp với con dấu PTFE |
≤2,5
2 |
≤0.1-0.5
≤0,05-0.3 |
|
Đáy rãnh Mặt rãnh |
≤6.3 ≤15 |
≤1.6 3 |
|
Tỷ lệ độ dài hỗ trợ hồ sơ TP |
50%-95% |
|
|
Sức chịu đựng |
|
|
Φd |
F8 |
|
Φd |
H8 |
Ví dụ đặt hàng
Mô hình: RCR115
Kích thước rãnh: 100x111x4.2
Tài liệu: PTFE4+NBR
Loại dấu: RCR115
Ứng dụng chính: Thích hợp cho niêm phong trục quay, máy xúc, lấy, khớp xoay.
Ưu điểm: Nó có thể chống lại áp suất cao, có kích thước mặt cắt nhỏ, có khả năng chống lại dầu thủy lực, có ma sát thấp và không có hiện tượng trượt dính.
Vật liệu: Tetrafluoroethylene + cao su nitrile hoặc fluorubber
|

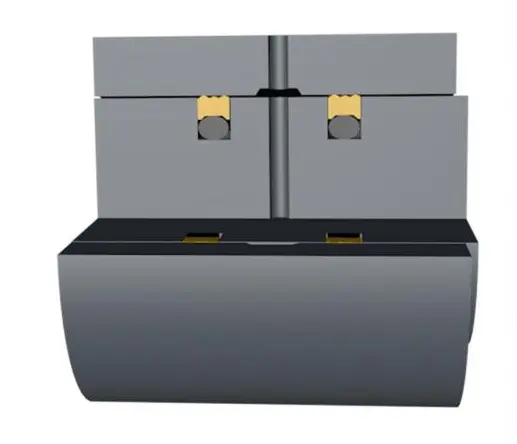

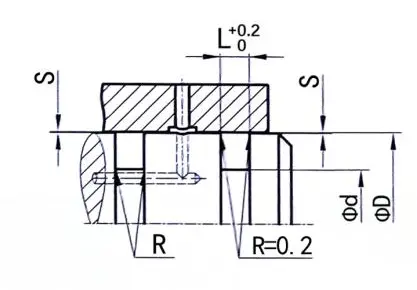

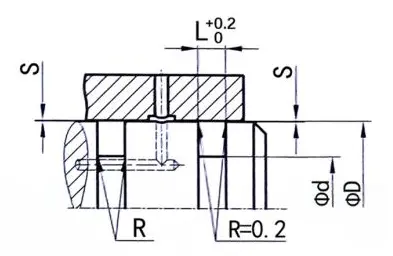

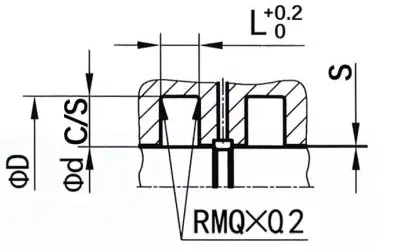

SEAL GROOVE Ví dụ |
Sau đây là kích thước rãnh tiêu chuẩn (có thể tạo ra các con dấu xoay ở bất kỳ kích thước nào trong phạm vi kích thước) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Khoảng cách đùn tối đa S |
||
|
100Bar |
200Bar |
||||||||
|
6-18.9 |
ΦD+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
ΦD+7,5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199,9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
ΦD+15,5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
Kích thước đặt hàng
Φd ...... Đường kính ngoài
Φd ...... đường kính bên trong
L ...... chiều rộng rãnh
|
Bề mặt hoàn thiện |
R tmax (μm) |
RA (μm) |
|
Bề mặt trượt phù hợp với niêm phong cao su/polyurethane Bề mặt trượt phù hợp với con dấu PTFE |
≤2,5
2 |
≤0.1-0.5
≤0,05-0.3 |
|
Đáy rãnh Mặt rãnh |
≤6.3 ≤15 |
≤1.6 3 |
|
Tỷ lệ độ dài hỗ trợ hồ sơ TP |
50%-95% |
|
|
Sức chịu đựng |
|
|
Φd |
F8 |
|
Φd |
H8 |
Ví dụ đặt hàng
Mô hình: RCR116
Kích thước rãnh: 100x89x4.2
Tài liệu: PTFE4+NBR
Loại dấu: RCR116
Ứng dụng chính: Thích hợp cho các con dấu cuối trục quay, máy xúc, lấy, khớp quay, nhà phân phối quay.
Ưu điểm: Nó phù hợp cho một loạt các phương tiện và nhiệt độ, có hiệu ứng niêm phong tốt, kích thước mặt cắt nhỏ, khả năng chống lại dầu thủy lực, ma sát thấp và không có hiện tượng chống trượt.
Vật liệu: Tetrafluoroethylene + cao su nitrile hoặc fluorubber
|
SEAL GROOVE Ví dụ |
Sau đây là kích thước rãnh tiêu chuẩn (có thể tạo ra các con dấu xoay ở bất kỳ kích thước nào trong phạm vi kích thước) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
O-ring |
Khoảng cách đùn tối đa S |
||
|
100Bar |
200Bar |
||||||||
|
8-39,9 |
ΦD-4,9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79,9 |
ΦD-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
ΦD-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
ΦD-15,5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
ΦD-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
670 |
ΦD-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR117
Kích thước đặt hàng
Φd ...... Đường kính ngoài
Φd1 ...... đường kính ngoài
Φd ...... đường kính bên trong
L ...... chiều rộng rãnh
L1 ...... chiều rộng rãnh
|
Bề mặt hoàn thiện |
R tmax (μm) |
RA (μm) |
|
Bề mặt trượt phù hợp với niêm phong cao su/polyurethane Bề mặt trượt phù hợp với con dấu PTFE |
≤2,5
2 |
≤0.1-0.5
≤0,05-0.3 |
|
Đáy rãnh Mặt rãnh |
≤6.3 ≤15 |
≤1.6 3 |
|
Tỷ lệ độ dài hỗ trợ hồ sơ TP |
50%-95% |
|
|
Sức chịu đựng |
|
|
Φd |
F8 |
|
Φd |
H8 |
Ví dụ đặt hàng
Mô hình: RCR117
Kích thước rãnh: 100x117.5x110.5x7.1x1.8
Tài liệu: PTFE4+v
Loại dấu: RCR117
Ứng dụng chính: Thích hợp cho niêm phong đầu trục quay, loại con dấu này thường được sử dụng trong các ngành công nghiệp dầu khí và hóa học
Ưu điểm: ma sát thấp, khả năng chống ăn mòn, điện trở nhiệt độ cao, phù hợp với tốc độ cao
Vật liệu: PTFE, lò xo bằng thép không gỉ
|

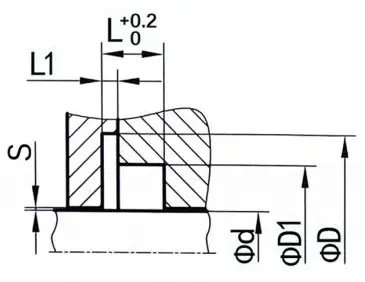

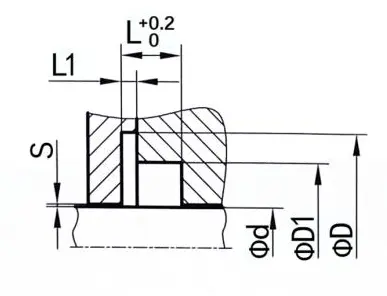

SEAL GROOVE Ví dụ |
Sau đây là kích thước rãnh tiêu chuẩn (có thể tạo ra các con dấu xoay ở bất kỳ kích thước nào trong phạm vi kích thước) |
|||||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
Khoảng cách đùn tối đa S |
|||
|
20Bar |
100Bar |
200Bar |
||||||||
|
5-19,9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39,9 |
ΦD+12.5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
ΦD+17,5 |
ΦD+10,5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
