Là nhà cung cấp các giải pháp niêm phong chuyên nghiệp, loạt các con dấu Bụi Bóng Bụi được đưa ra bởi Ruichen Seals có các thiết kế đa dạng và các chức năng nhắm mục tiêu, bao gồm đầy đủ các nhu cầu cốt lõi của lĩnh vực công nghiệp để phòng chống bụi, kháng áp lực và khả năng thích ứng môi trường.
Về mặt thiết kế kỹ thuật, các sản phẩm sê -ri Bụi Lông Turn Seals được tập trung vào tính linh hoạt. Có các con dấu chung (như RCA101/104/105) được lắp đặt với đường kính ngoài đùn, tương thích với các rãnh tiêu chuẩn ISO 6195-A và phù hợp cho các kịch bản không gian nhỏ gọn; Ngoài ra còn có các mô hình với các bộ xương chống giải phóng tích hợp (như RCA103/106), giúp tăng cường độ ổn định cấu trúc dưới tải trọng động thông qua thiết kế rãnh mở trục (ISO 6195-B). Đối với các điều kiện làm việc đặc biệt, RCA107 hỗ trợ cài đặt rãnh nghiêng 30 ° và tương thích với thiết bị đế quốc và số liệu, trong khi RCA108 đơn giản hóa quá trình bảo trì các xi lanh cũ thông qua thiết kế sửa chữa mặt bích, giảm đáng kể chi phí chuyển đổi.
Về mặt tối ưu hóa hiệu suất niêm phong, chúng tôi cải thiện độ tin cậy thông qua các cấu trúc sáng tạo: Thiết kế rãnh trở lại của RCA101 thúc đẩy trào ngược dầu và giảm tích lũy chất ô nhiễm; Cấu trúc môi đôi hoặc môi phụ (RCA109/111/112, v.v.) được kết hợp với một con dấu kết hợp tetrafluoroetylen để đạt được bụi kép và hàng rào dầu; và thiết kế tổng hợp của vật liệu PTFE (Polytetrafluoroetylen) và vòng chữ O (RCA115 ~ 119) tiếp tục cân bằng sự phân bố áp lực, có khả năng chống lại nhiệt độ cao 250 ° C, và có khả năng chống ăn mòn hóa học, phù hợp với môi trường sạch như chất bán dẫn, thực phẩm và thuốc. Đối với điều kiện làm việc cực đoan, RCA213 được sử dụng kết hợp với chuỗi DA, sử dụng các vật liệu độ cứng cao để chống lại các chất ô nhiễm dính như bùn và tar, và bảo vệ con dấu bên trong khỏi xói mòn.
Về mặt ứng dụng, loạt RCA được điều chỉnh rộng rãi với máy móc kỹ thuật, thiết bị khai thác, hệ thống thủy lực và khí nén, và các lĩnh vực công nghiệp chính xác. Ví dụ, RCA111/211 có thể chịu được áp suất cao 1.6MPa, cung cấp bảo vệ kép cho các xi lanh thủy lực; RCA115 ~ 119 đã trở thành lựa chọn đầu tiên để phòng chống bụi của thiết bị chính xác do các đặc tính ma sát không có nước và thấp; RCA108 cung cấp một giải pháp nhanh chóng để bảo trì thiết bị cũ mà không cần phải sửa đổi rãnh. Về mặt vật liệu, chúng tôi nhấn mạnh vào việc đưa ra tầm quan trọng như nhau đối với bảo vệ và hiệu suất môi trường. Công nghệ sửa đổi PTFE có tính đến cả khả năng tự bôi trơn và kháng mòn. Các chất đàn hồi O-ring (như NBR) đảm bảo sự ổn định niêm phong. Một số mô hình (như RCA119) sử dụng một công thức không chứa silicon để đáp ứng các yêu cầu nghiêm ngặt của các hội thảo sạch. Trong nhiều năm, SEALs Ruichen luôn nhắm đến "sự thích nghi chính xác và bảo vệ dài hạn". Thông qua loạt RCA, nó giúp khách hàng đối phó với các thách thức như xâm nhập bụi, rò rỉ dầu và ăn mòn nhiệt độ cao, cung cấp các đảm bảo đáng tin cậy cho hoạt động hiệu quả của thiết bị.
Các tính năng và ứng dụng sản phẩm:
Ứng dụng chính: chống bụi tiêu chuẩn cho xi lanh dầu
Ưu điểm: Con dấu xoay bụi rất dễ cài đặt, với các hiệu ứng chống ma sát và chống bụi tuyệt vời. Chúng sẽ không di chuyển theo hướng ngược lại trong khoang, và sẽ không có mở áp suất giữa vòng dấu và vòng chống bụi.
Vật liệu: Polyurethane, cao su
Các khu vực ứng dụng cụ thể:
Chống bụi chung (RCA101 ~ 105/113/114): Được sử dụng rộng rãi trong máy móc kỹ thuật và thiết bị tự động hóa để chống lại sự xâm nhập của bụi.
Các kịch bản nặng và bảo trì (RCA103/106/108): Hỗ trợ bộ xương và thiết kế cố định mặt bích phù hợp cho các kịch bản tải cao như máy móc khai thác và biến đổi xi lanh cũ.
Môi trường chính xác và khắc nghiệt (RCA115 ~ 119): chất bán dẫn, thực phẩm và y học và các ngành công nghiệp khác, đáp ứng các yêu cầu của không leo, ma sát thấp và chống ăn mòn.
Khả năng tương thích đa tiêu chuẩn: RCA107 hỗ trợ thiết bị của Anh và RCA Series bao gồm đầy đủ các rãnh tiêu chuẩn ISO 6195 để đơn giản hóa quá trình lựa chọn.

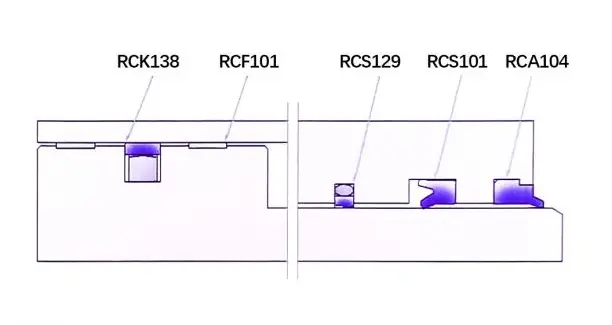

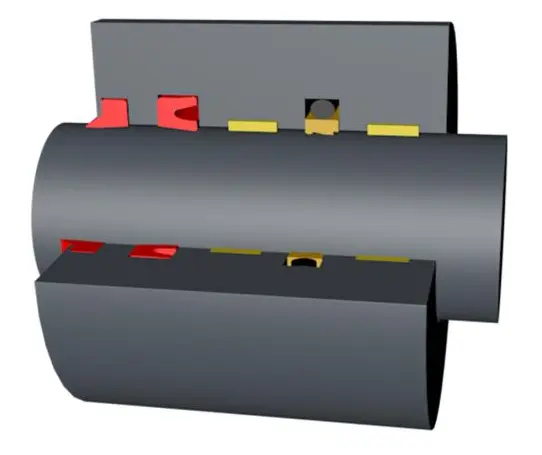

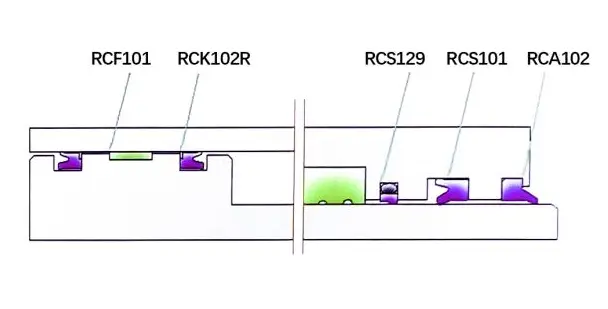

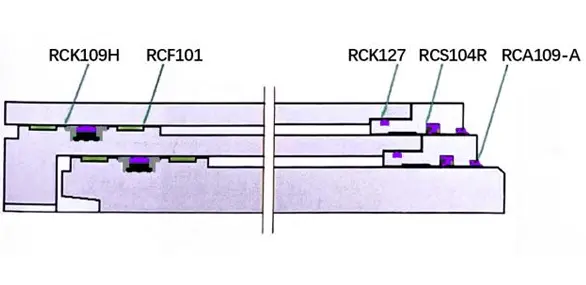

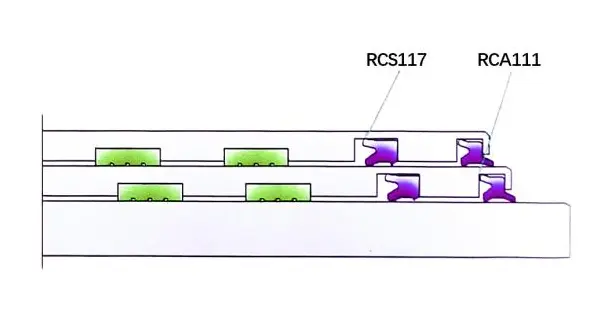

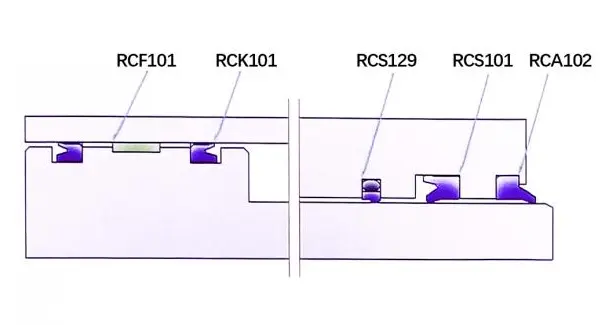

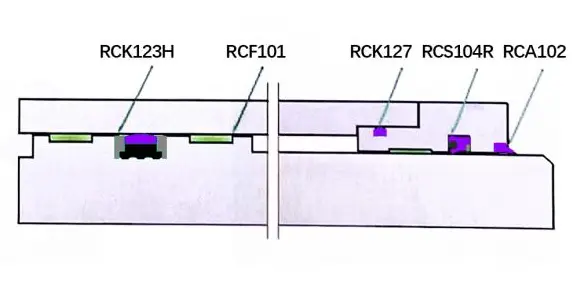

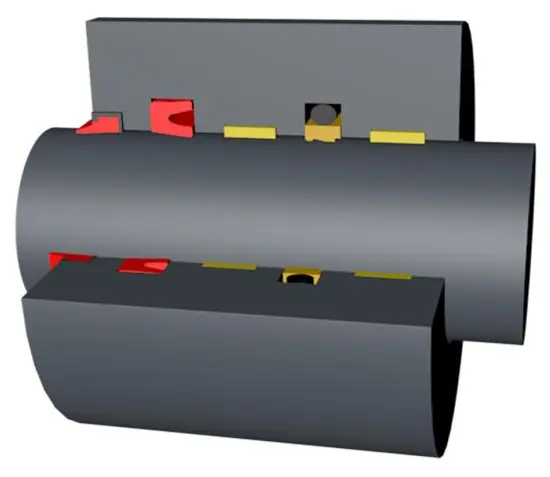

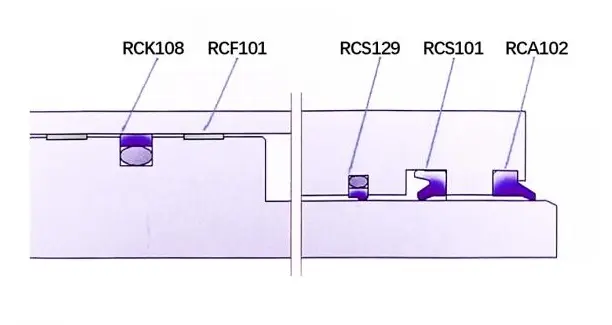

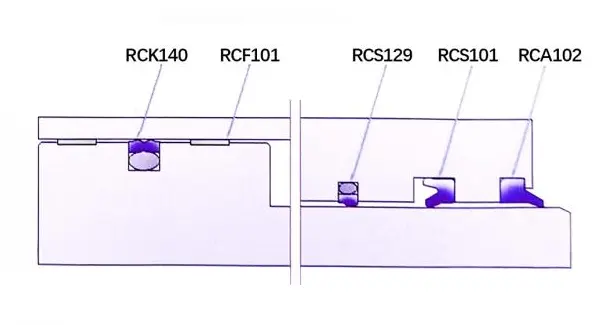

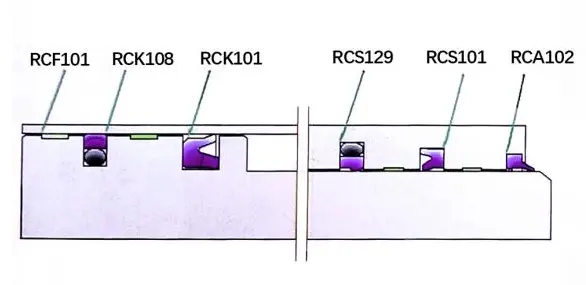

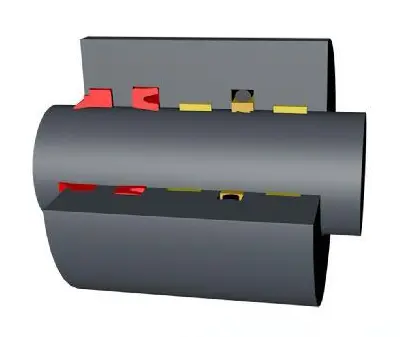

Ứng dụng niêm phong & thiết kế xi lanh
Công nghiệp nặng: Các ví dụ trong ngành: Máy công cụ hạng nặng (máy giả, máy ép thủy lực, máy uốn, v.v.), luyện kim (nhà máy lăn, xi lanh AGC, v.v.), Khai thác (hỗ trợ thủy lực, thiết bị khai thác, v.v.)

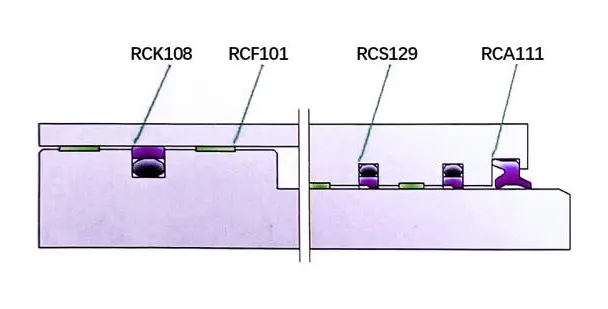

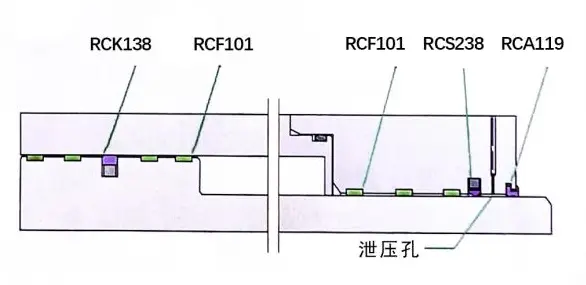

Thiết kế niêm phong được đề xuất:
Máy rèn nặng
Metallurgy AGC
Xi lanh cột hỗ trợ thủy lực
Jack bảo vệ hỗ trợ thủy lực
Cần cẩu nâng xi lanh
Cần trục xi lanh
Công nghiệp trung bình: Ví dụ về ngành: Thiết bị nâng, máy móc nông nghiệp, dụng cụ vận chuyển nhẹ, nền tảng nâng, máy công cụ (máy uốn, máy ép phun, máy xay, v.v.), xe nâng, xe tải đổ
Thiết kế niêm phong được đề xuất:
Máy uốn
Thiết bị nâng xe tải
Máy móc nông nghiệp
Nâng nền tảng
Ngành công nghiệp ánh sáng: Ví dụ về ngành: Máy công cụ, xe nâng, máy ép phun, máy móc nông nghiệp, balers
Thiết kế niêm phong được đề xuất:
Xe nâng nhỏ
Máy ép phun

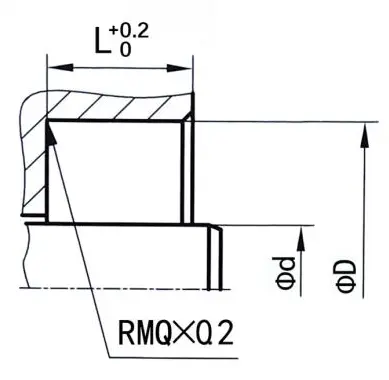

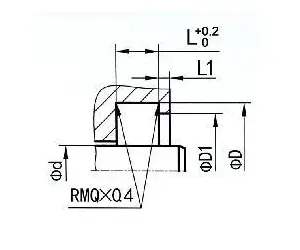

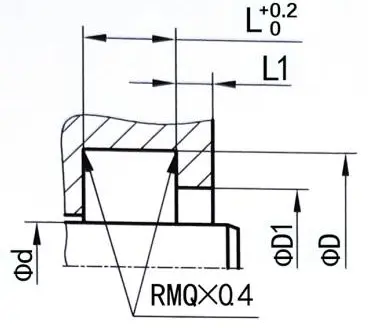

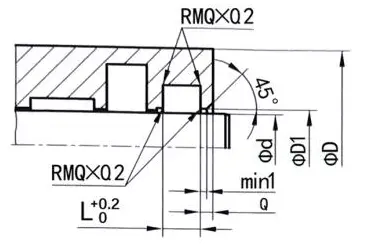

Bụi SEAL Groove

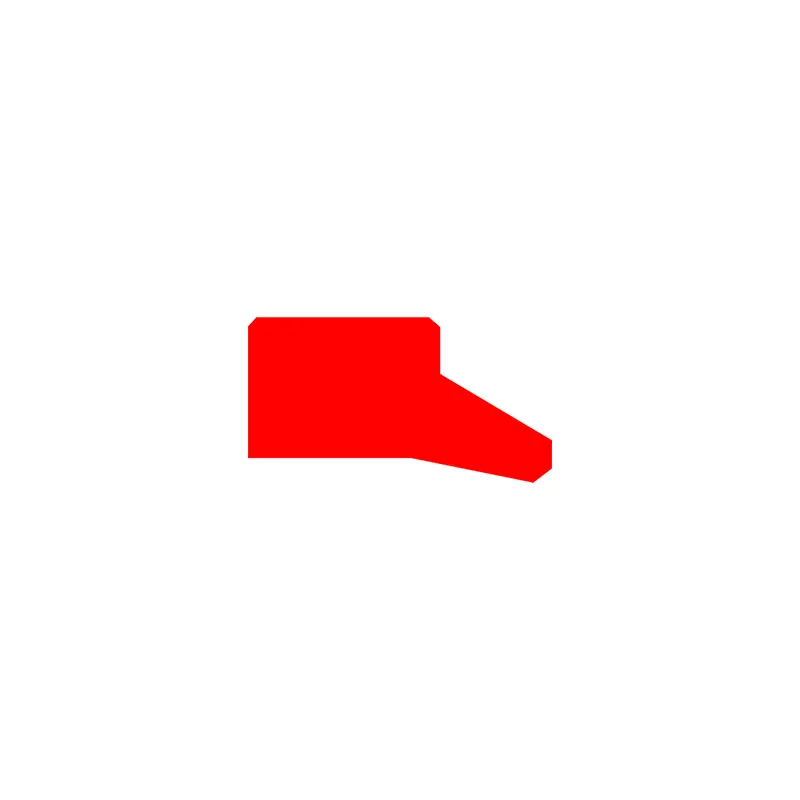

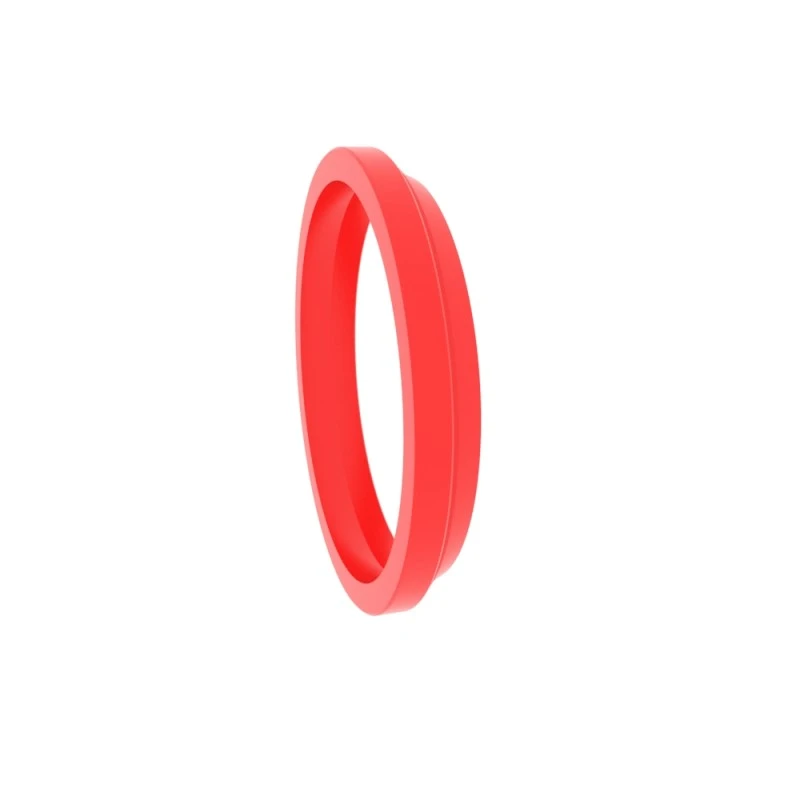

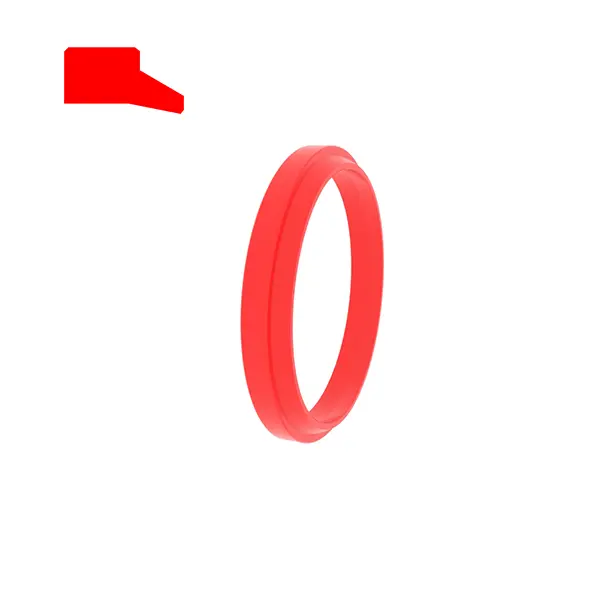

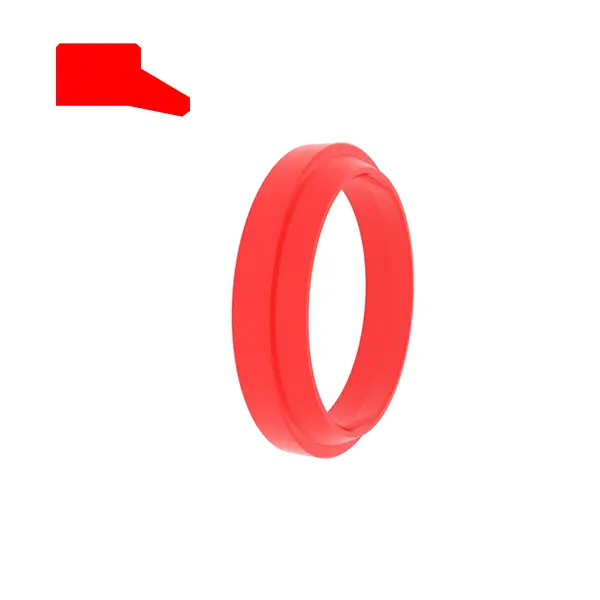

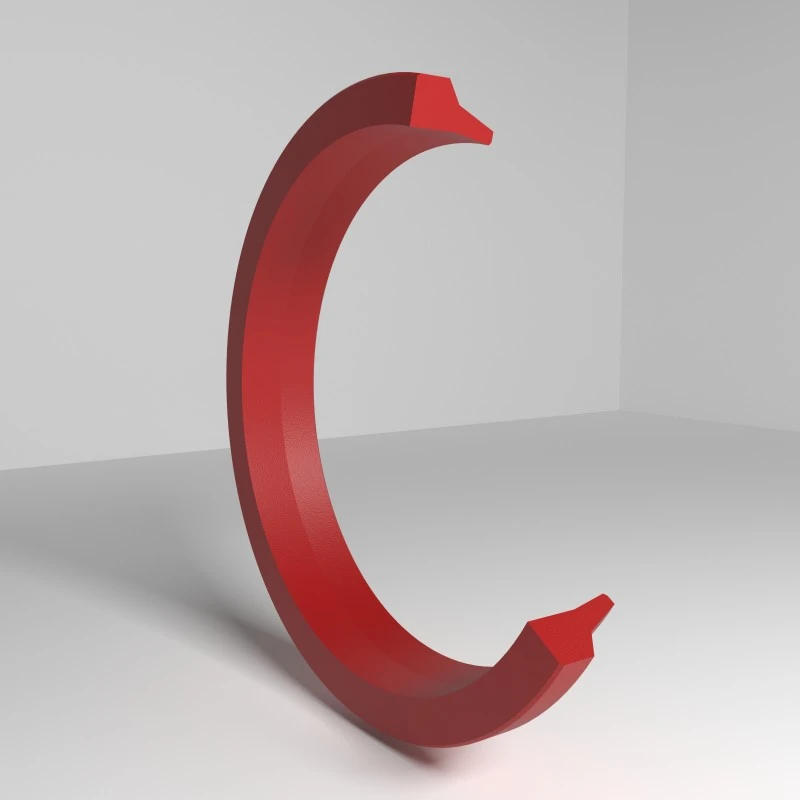

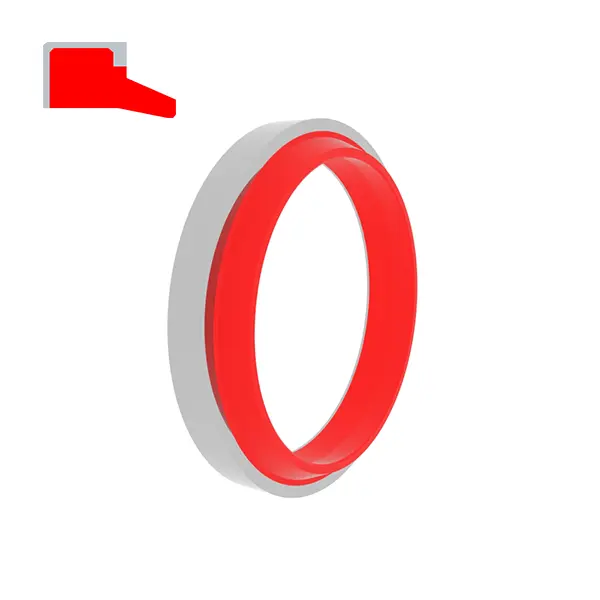

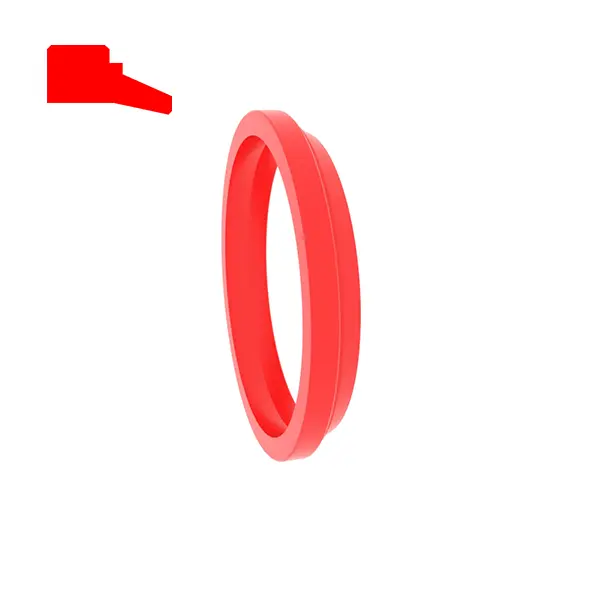

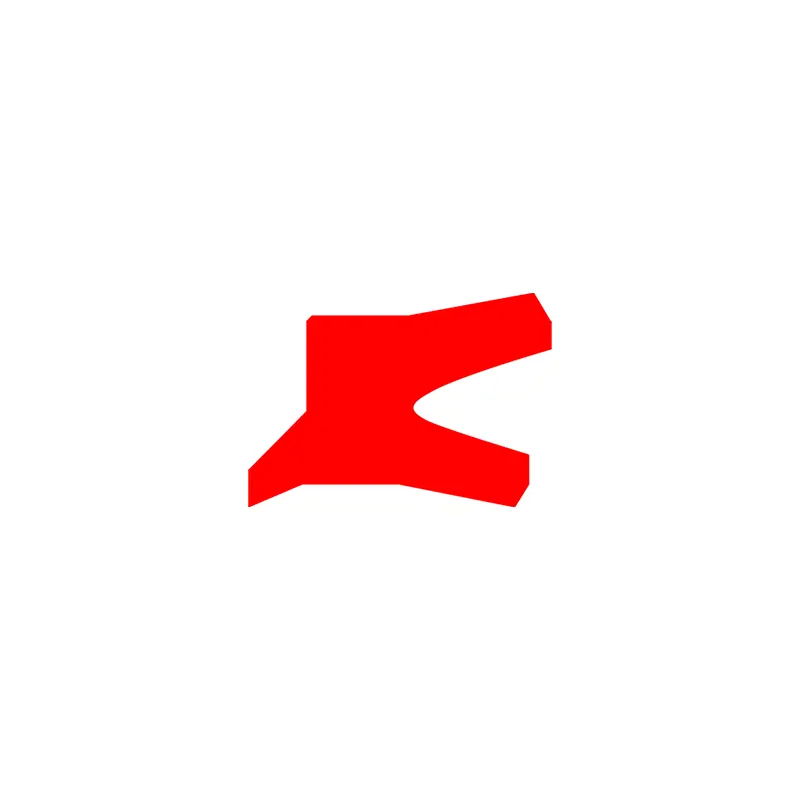

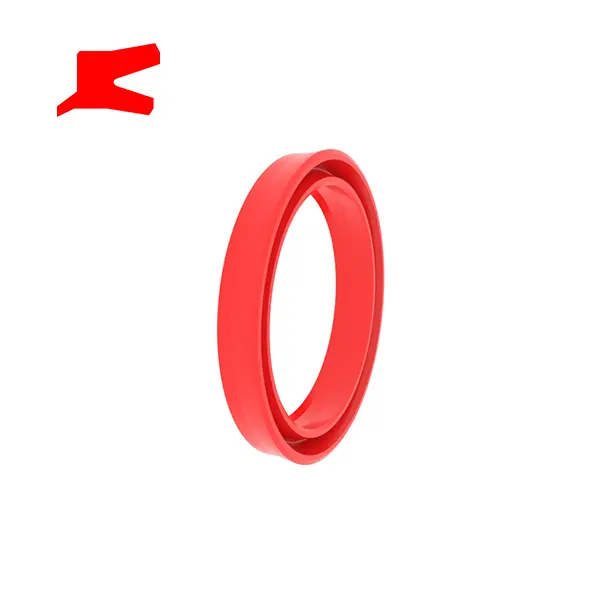

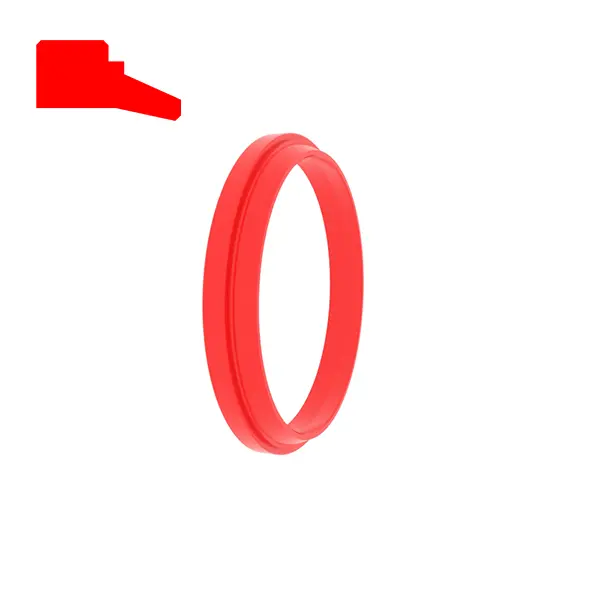

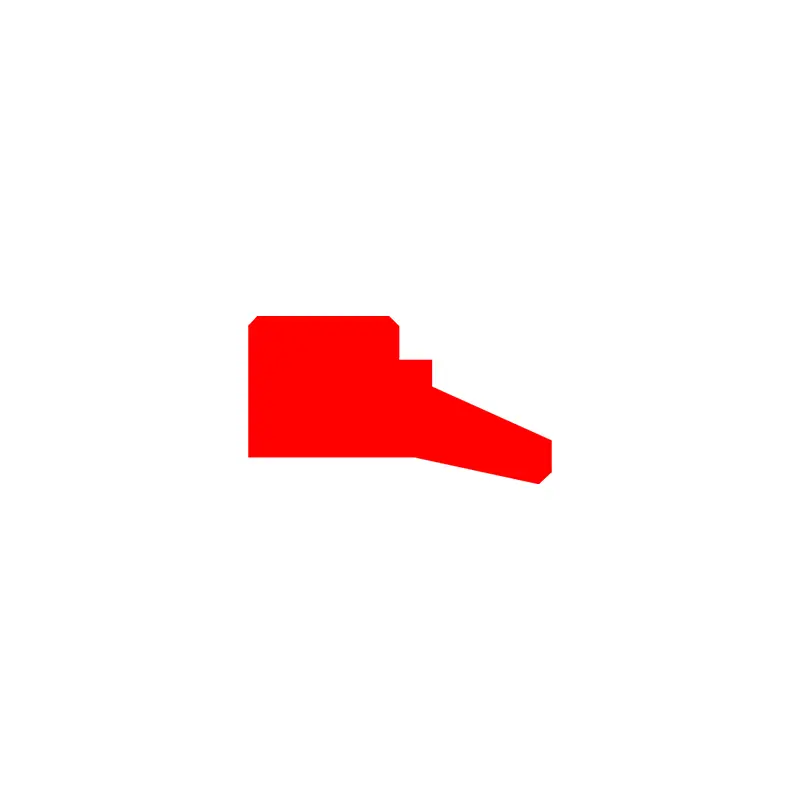

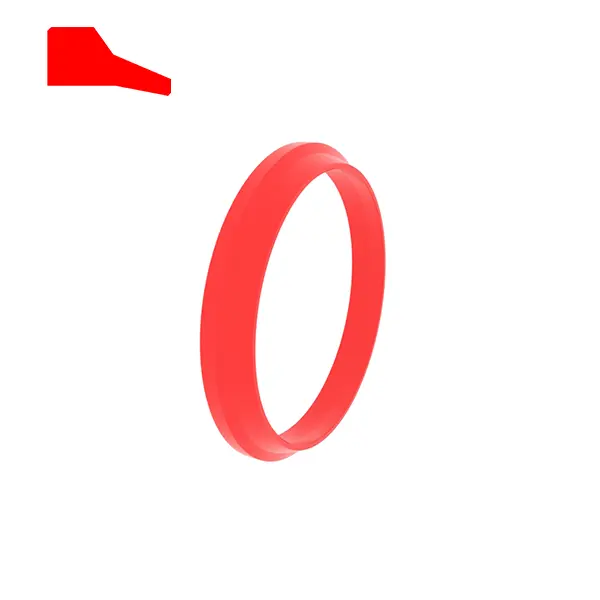

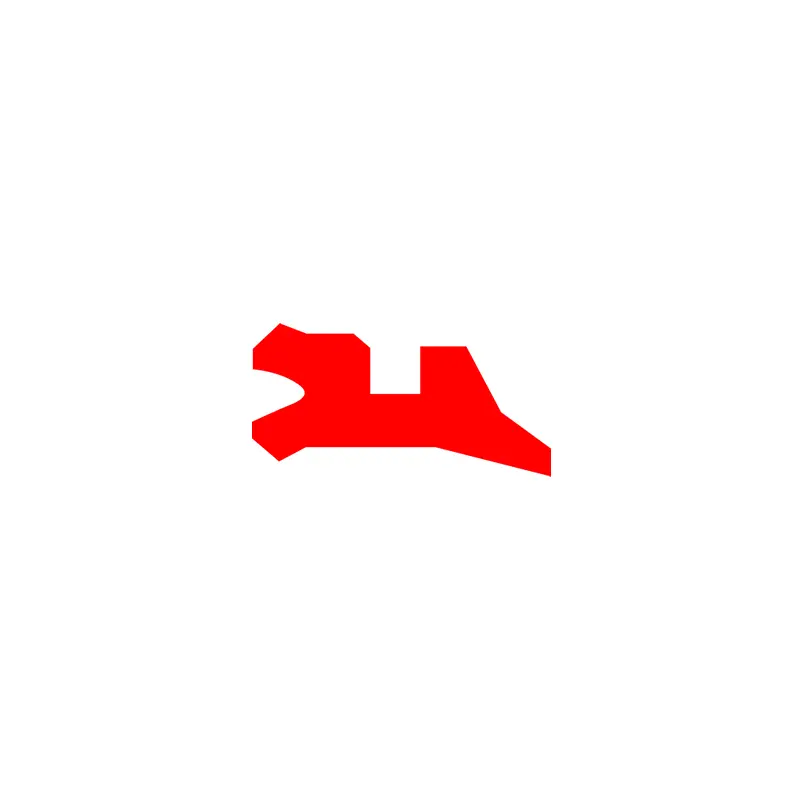

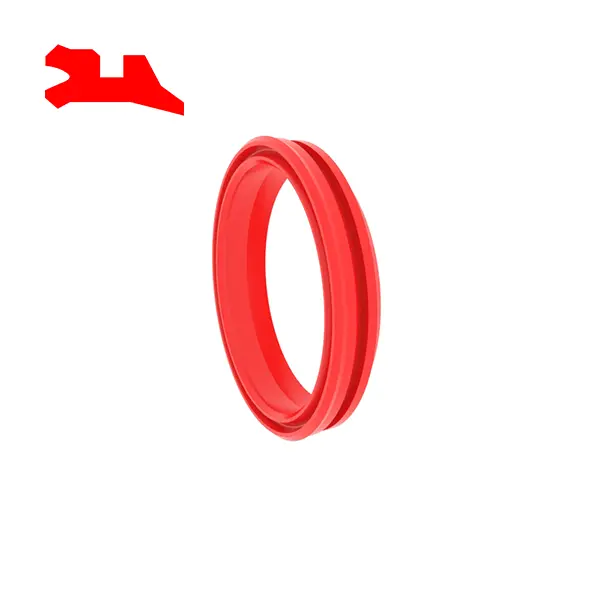

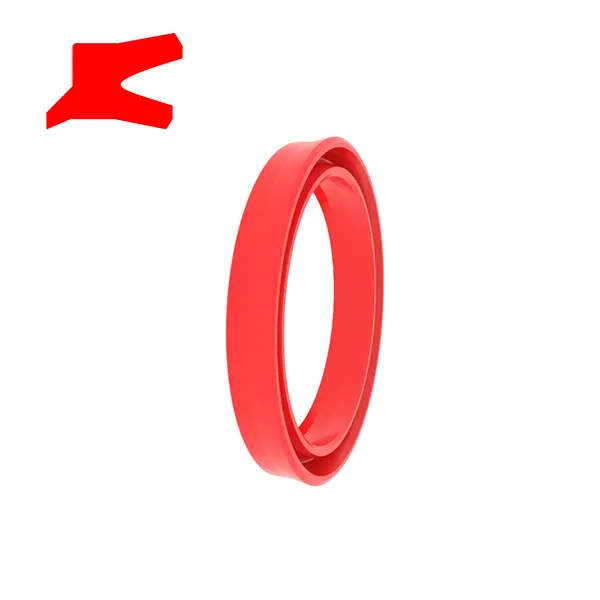

RCA101
Kích thước đặt hàng
Φd ...... Đường kính ngoài
Φd ...... đường kính bên trong
L ...... chiều rộng rãnh
H ...... Tổng chiều cao của Bụi Hải
| Bề mặt hoàn thiện | R tmax (μm) | RA (μm) |
| Bề mặt trượt phù hợp với niêm phong cao su/polyurethane Bề mặt trượt phù hợp với con dấu PTFE | ≤2,5 2 | ≤0.1-0.5 ≤0,05-0.3 |
| Đáy rãnh Mặt rãnh | ≤6.3 ≤15 | ≤1.6 3 |
| Tỷ lệ độ dài hỗ trợ hồ sơ TP | 50%-95% |
|
| Sức chịu đựng | |
| ΦD1 H11 | L <10 mm +0.2 |
| Φd H11 | L ＞ 10 mm +0.3 |
Ví dụ đặt hàng
Mô hình: RCA101
Kích thước rãnh: 100x108x4/7
Tài liệu: RC-PU-H
Loại dấu: RCA101, RCA104
Ứng dụng chính: Bảo vệ bụi tiêu chuẩn cho xi lanh dầu
Ưu điểm: Lắp đặt đơn giản, tác dụng chống ma sát và chống bụi tuyệt vời, không có sự rụng ngược trong khoang, không mở áp suất giữa vòng niêm phong và vòng bụi.
Vật liệu: Polyurethane, cao su
| SEAL GROOVE Ví dụ | Sau đây là kích thước rãnh tiêu chuẩn (có thể tạo ra các kích thước trong phạm vi kích thước trong phạm vi kích thước)) | |||||||
 |
RCA101
|
Φd | Φd | FD1 | L | L1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|
RCA104
|
100.1-149.9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd+15 | Φd11 | 6.5 | 2 | 13 | |||

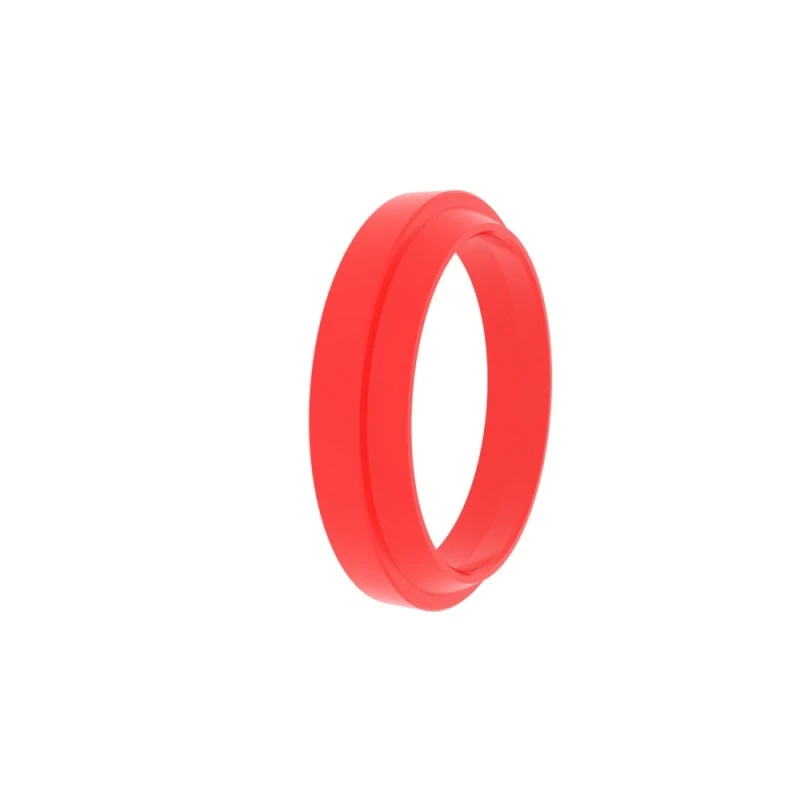

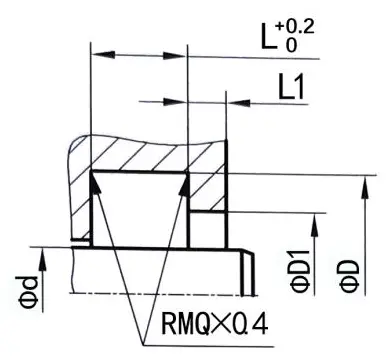

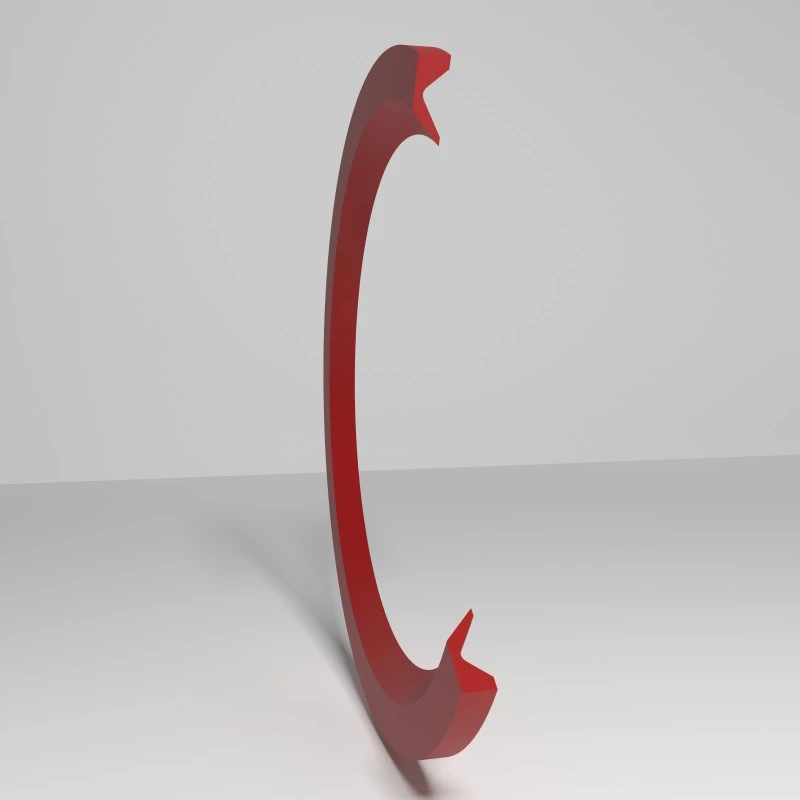

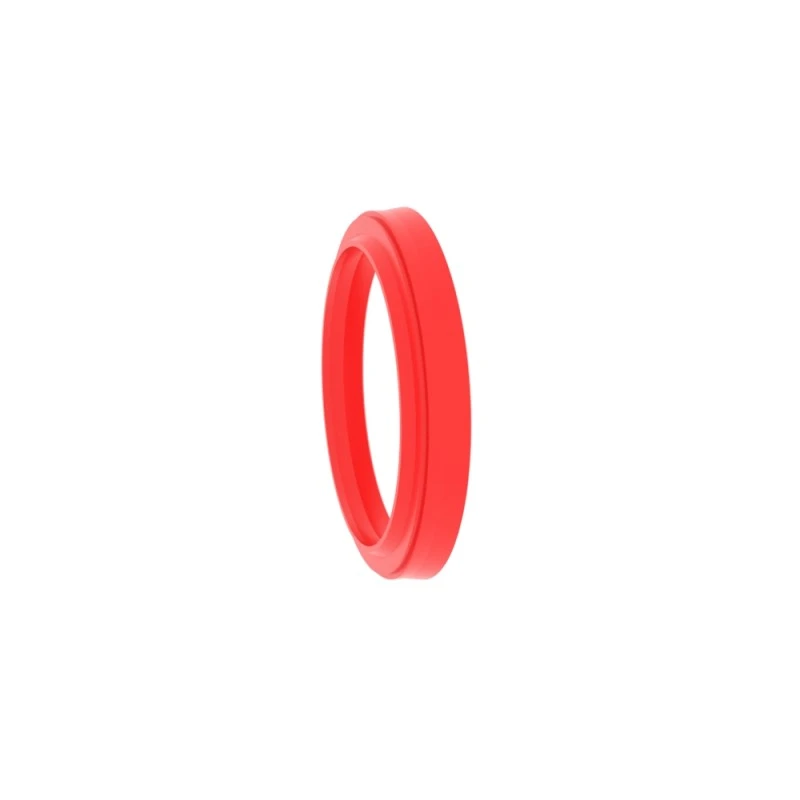

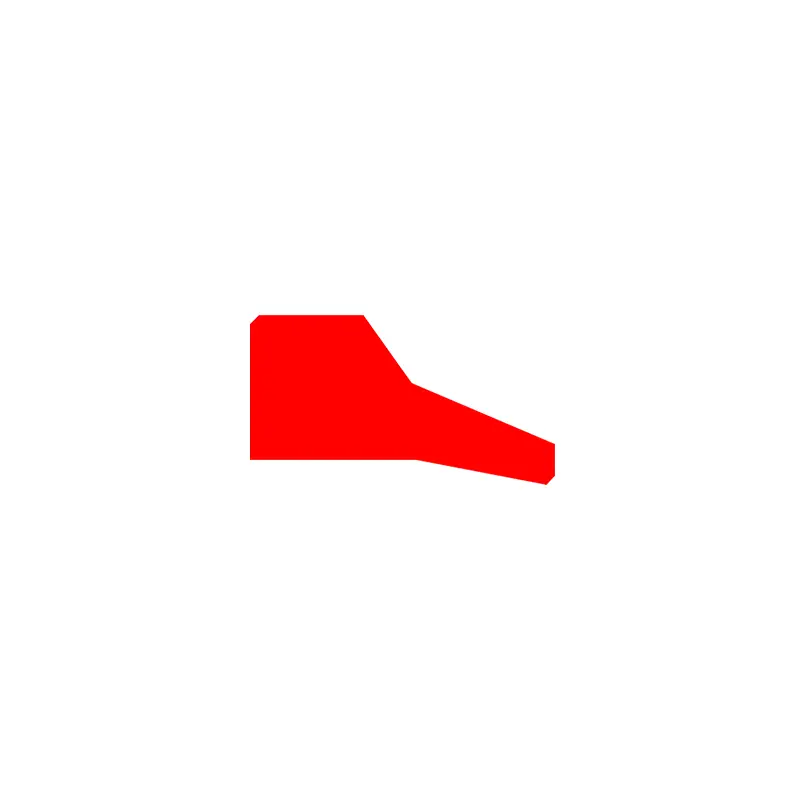

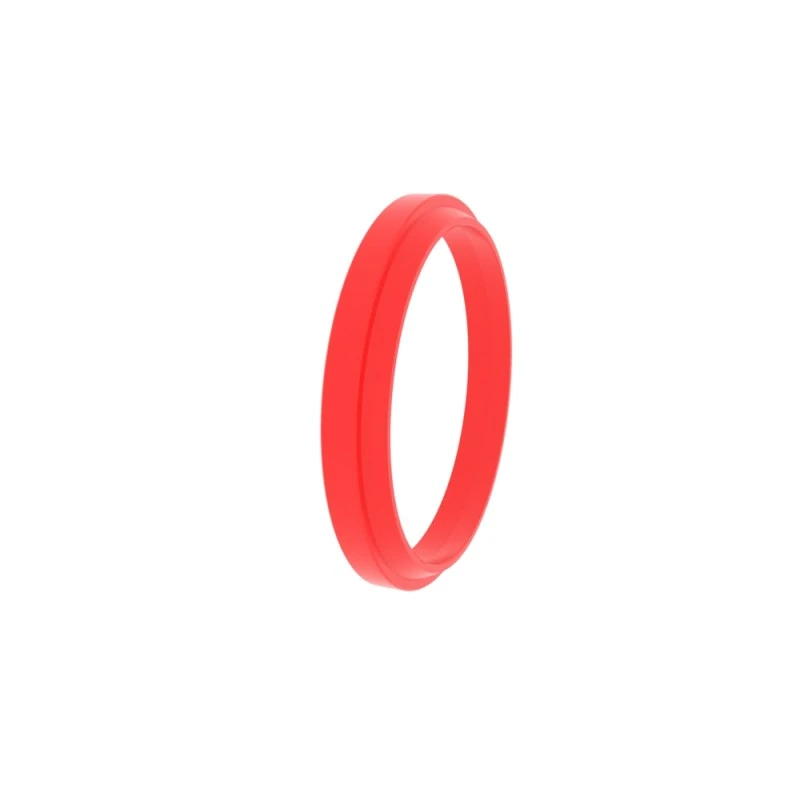

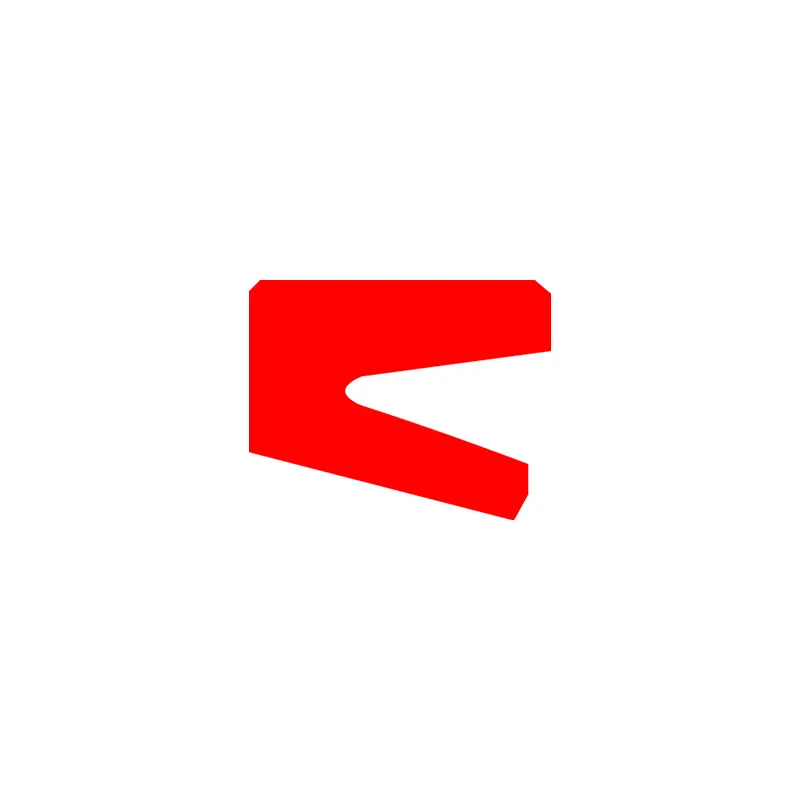

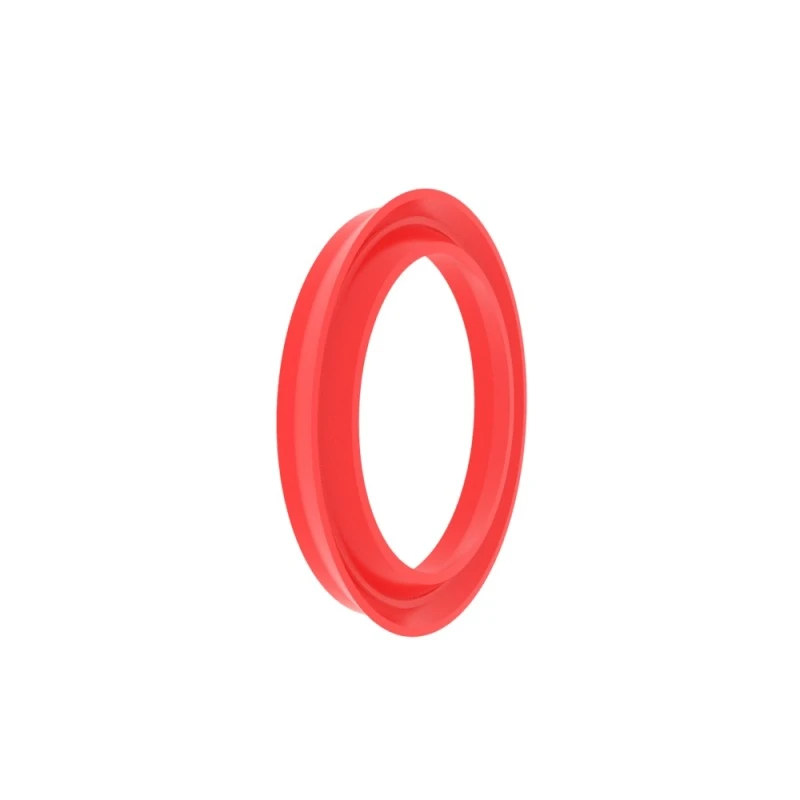

RCA102
Kích thước đặt hàng
Φd ...... Đường kính ngoài
Φd ...... đường kính bên trong
L ...... chiều rộng rãnh
H ...... Tổng chiều cao của Bụi Hải
| Bề mặt hoàn thiện | R tmax (μm) | RA (μm) |
| Bề mặt trượt phù hợp với niêm phong cao su/polyurethane Bề mặt trượt phù hợp với con dấu PTFE | ≤2,5 2 | ≤0.1-0.5 ≤0,05-0.3 |
| Đáy rãnh Mặt rãnh | ≤6.3 ≤15 | ≤1.6 3 |
| Tỷ lệ độ dài hỗ trợ hồ sơ TP | 50%-95% |
|
| Sức chịu đựng | |
| ΦD1 H11 | L <10 mm +0.2 |
| Φd H11 | L ＞ 10 mm +0.3 |
Ví dụ đặt hàng
Mô hình: RCA102
Kích thước rãnh/Tổng chiều cao của Bụi: 100x115x8.5
Tài liệu: RC-PU-H
Loại dấu: RCA102, RCA105, RCA211
Ứng dụng chính: Chủ yếu được sử dụng với các con dấu kết hợp trượt
Ưu điểm: Hiệu suất ma sát tốt, con dấu hai chiều RCA211
Vật liệu: (độ cứng cực cao) polyurethane, cao su
| SEAL GROOVE Ví dụ | Sau đây là kích thước rãnh tiêu chuẩn (có thể tạo ra các kích thước trong phạm vi kích thước trong phạm vi kích thước)) | |||||||
 |
RCA102
|
Φd | Φd | FD1 | L | L1 | H | |
|
RCA105
|
6-49,9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99,9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | ΦD+7,5 | 8.5 | ≥2 | 11.5 | |||

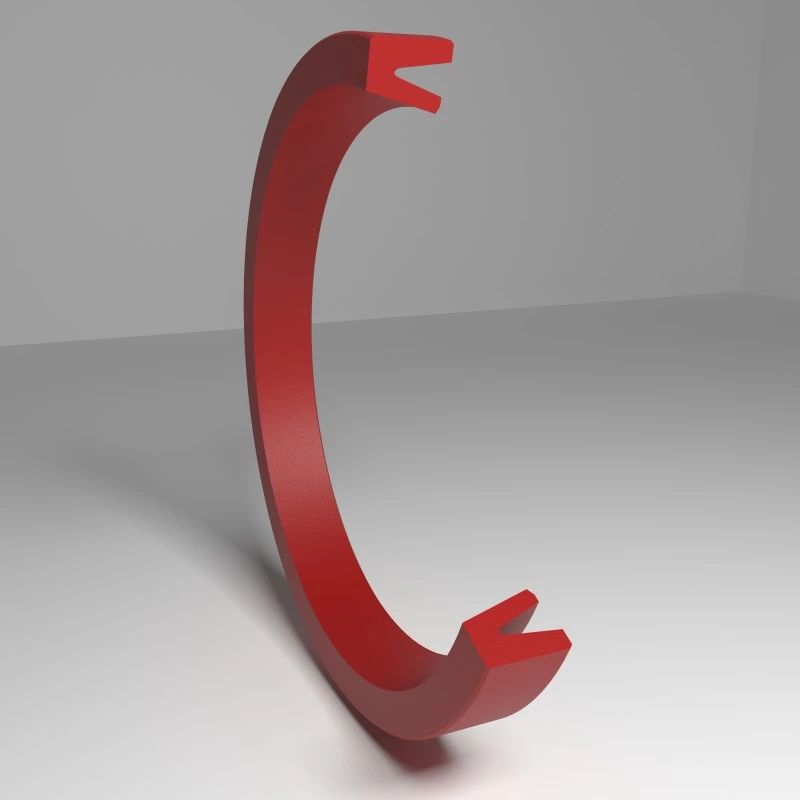

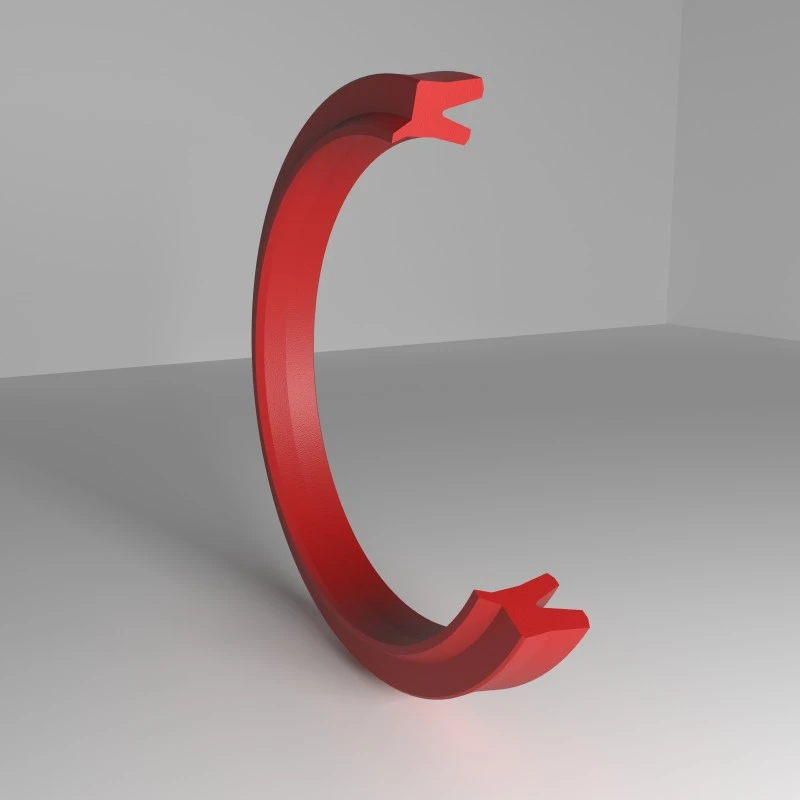

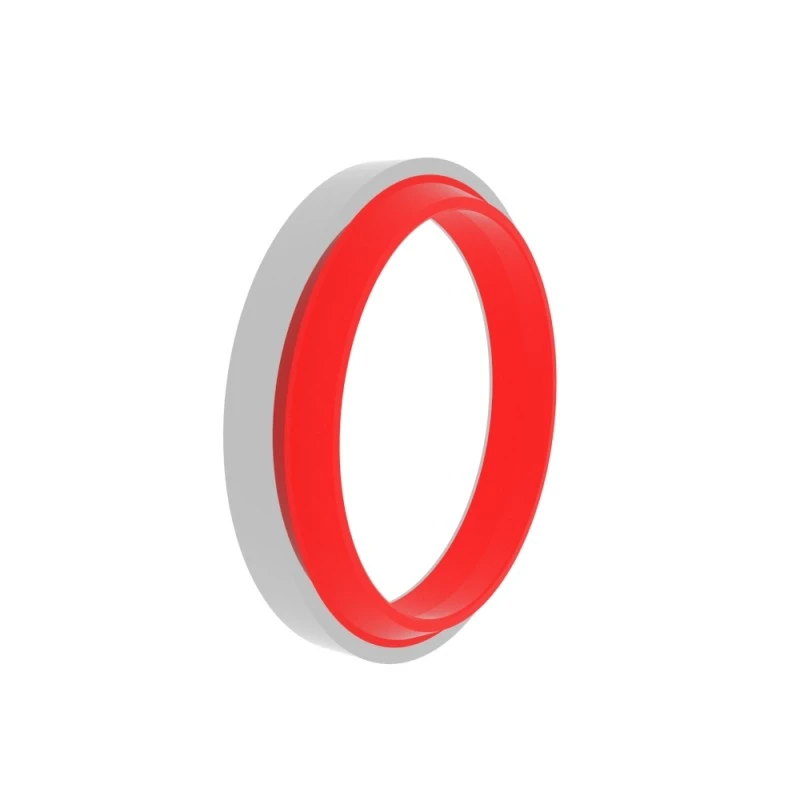

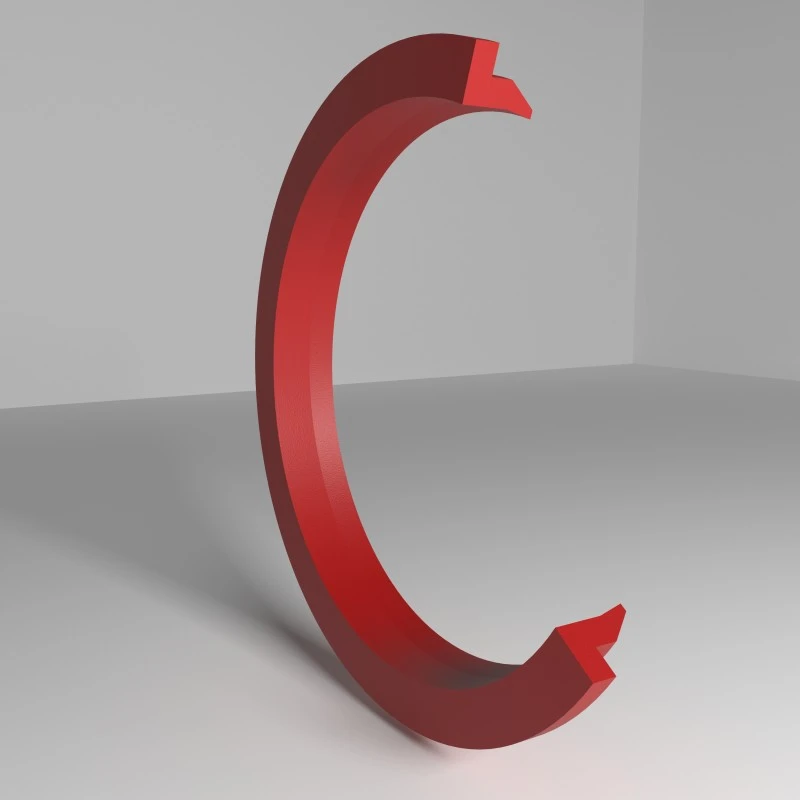

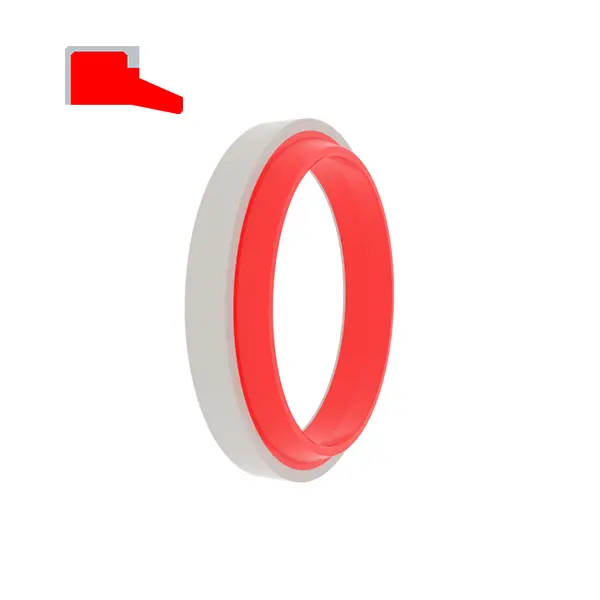

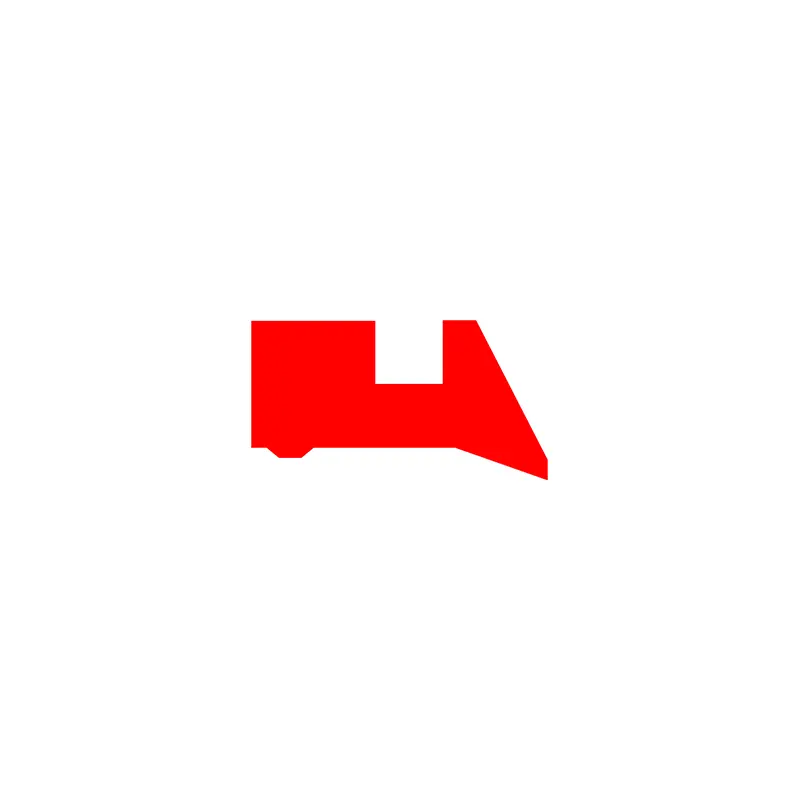

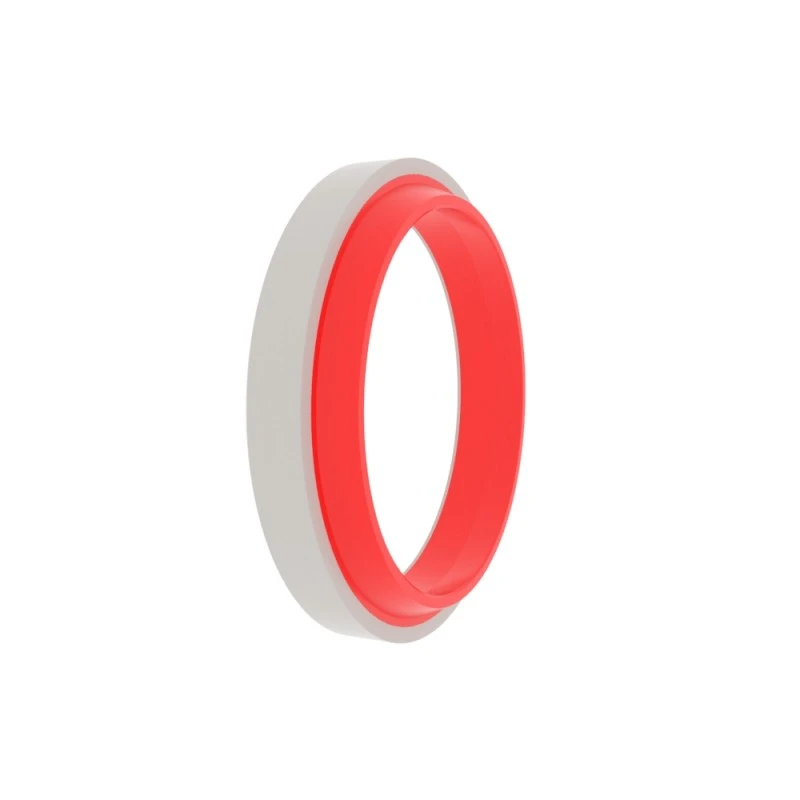

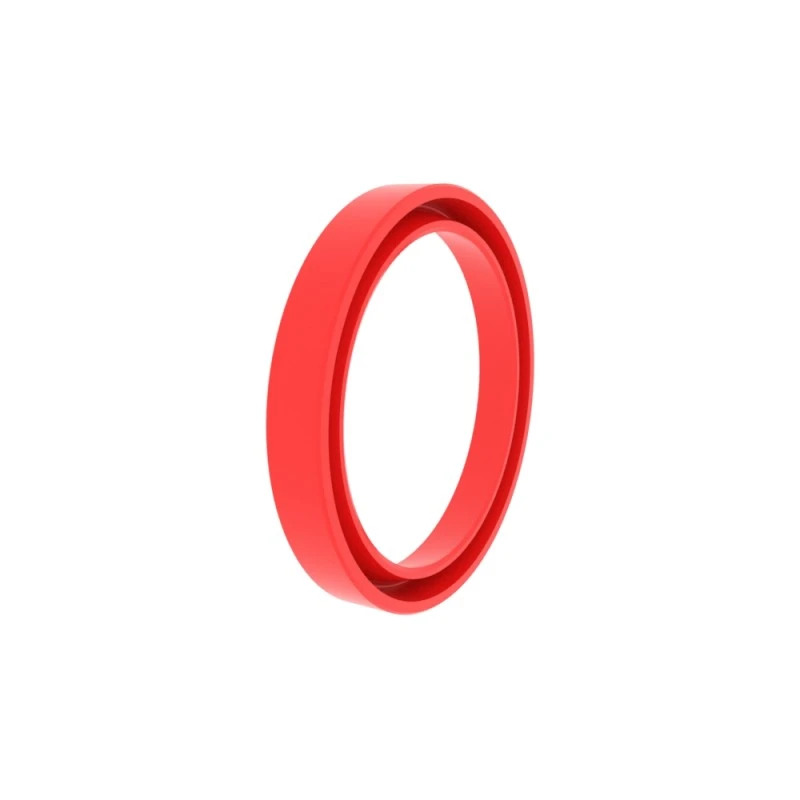

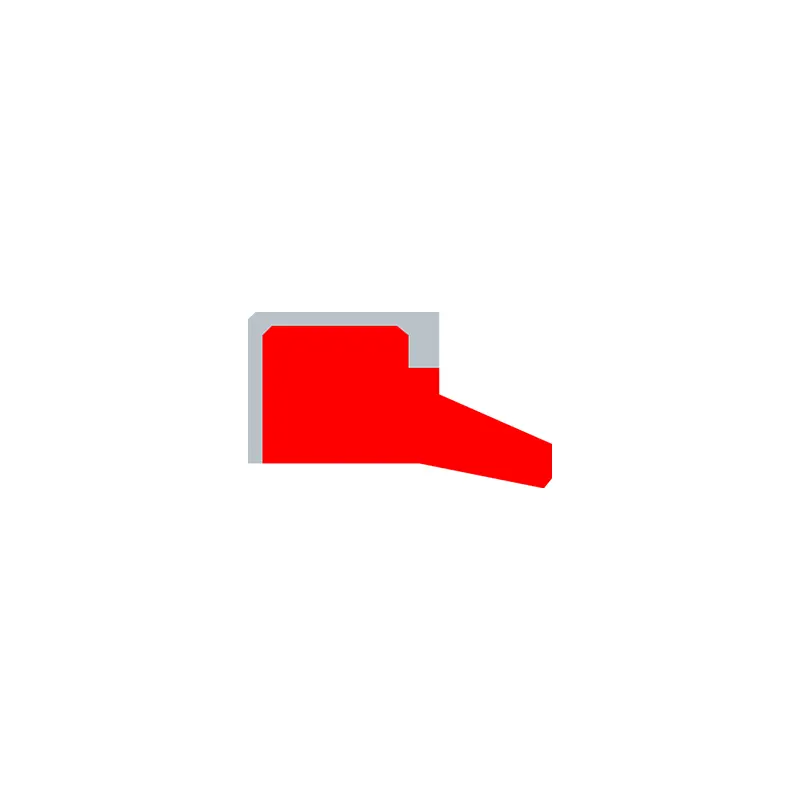

RCA103
Kích thước đặt hàng
Φd ...... Đường kính ngoài
Φd ...... đường kính bên trong
L ...... chiều rộng rãnh
H ...... Tổng chiều cao của Bụi Hải
| Bề mặt hoàn thiện | R tmax (μm) | RA (μm) |
| Bề mặt trượt phù hợp với niêm phong cao su/polyurethane Bề mặt trượt phù hợp với con dấu PTFE | ≤2,5 2 | ≤0.1-0.5 ≤0,05-0.3 |
| Đáy rãnh Mặt rãnh | ≤6.3 ≤15 | ≤1.6 3 |
| Tỷ lệ độ dài hỗ trợ hồ sơ TP | 50%-95% |
|
| Sức chịu đựng | |
| ΦD1 H11 | L <10 mm +0.2 |
| Φd H11 | L ＞ 10 mm +0.3 |
Ví dụ đặt hàng
Mô hình: RCA103
Kích thước rãnh/tổng số con dấu bụi chiều cao: 100x115x9/12
Tài liệu: RC-PU-H+POM
Loại dấu: RCA103, RCA106
Ứng dụng chính: Xi lanh tiêu chuẩn và cho các rãnh mở
Ưu điểm: Hiệu suất chống ma sát là tốt, và vòng hỗ trợ ngăn chặn quá trình oxy hóa xảy ra giữa rãnh và con dấu, và định vị và vừa vặn trong khoang là chắc chắn.
Vật liệu: (độ cứng siêu cao) polyurethane + polyoxymethylen, cao su + polyoxymetylen
| SEAL GROOVE Ví dụ | Sau đây là kích thước rãnh tiêu chuẩn (có thể tạo ra các kích thước trong phạm vi kích thước trong phạm vi kích thước)) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9.9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99,9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| 200 | ΦD+20 | 12 | 16 | |||

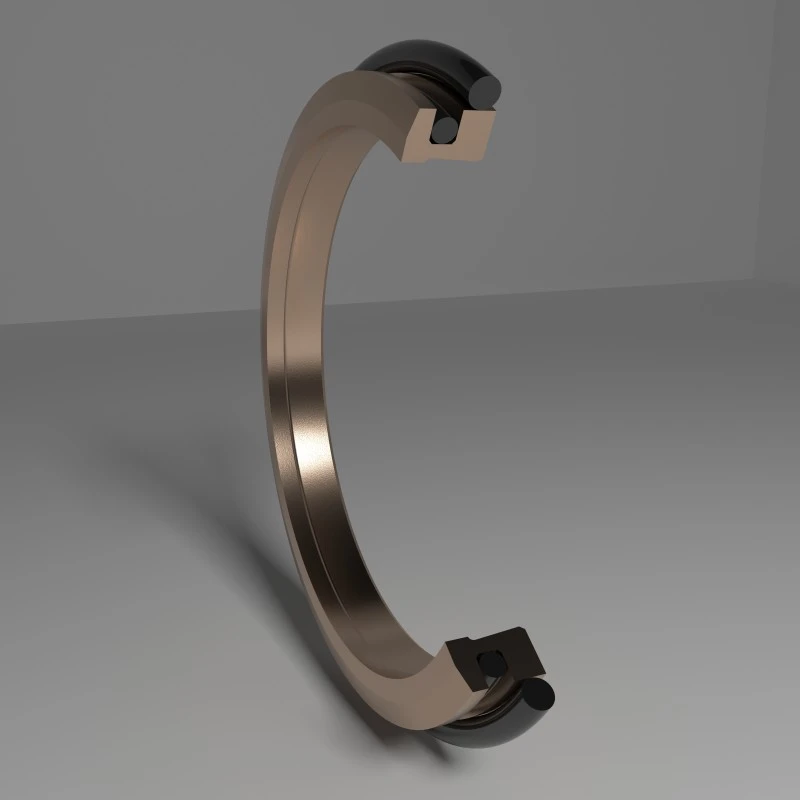

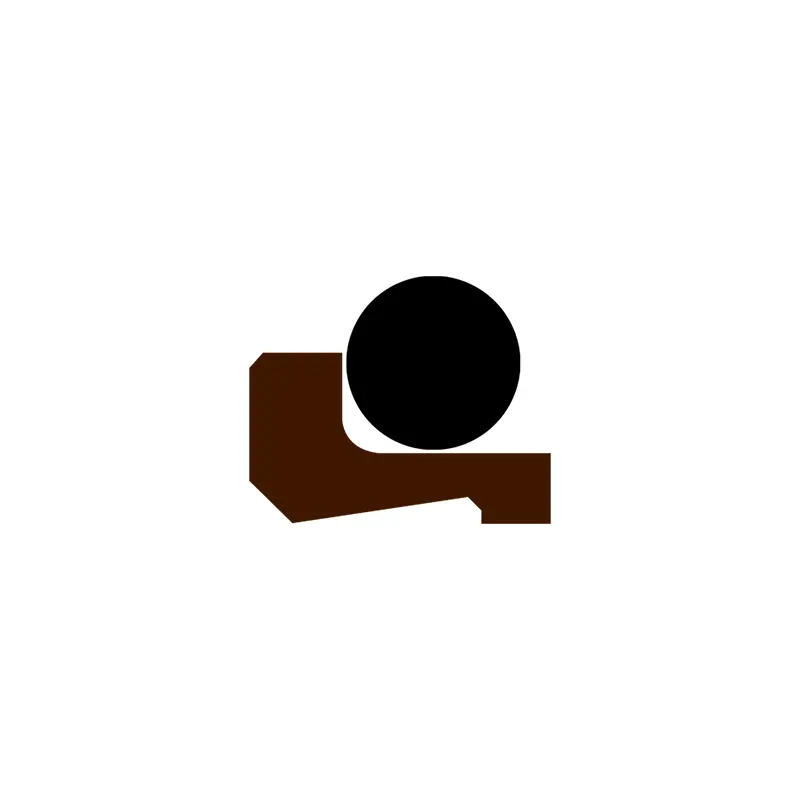

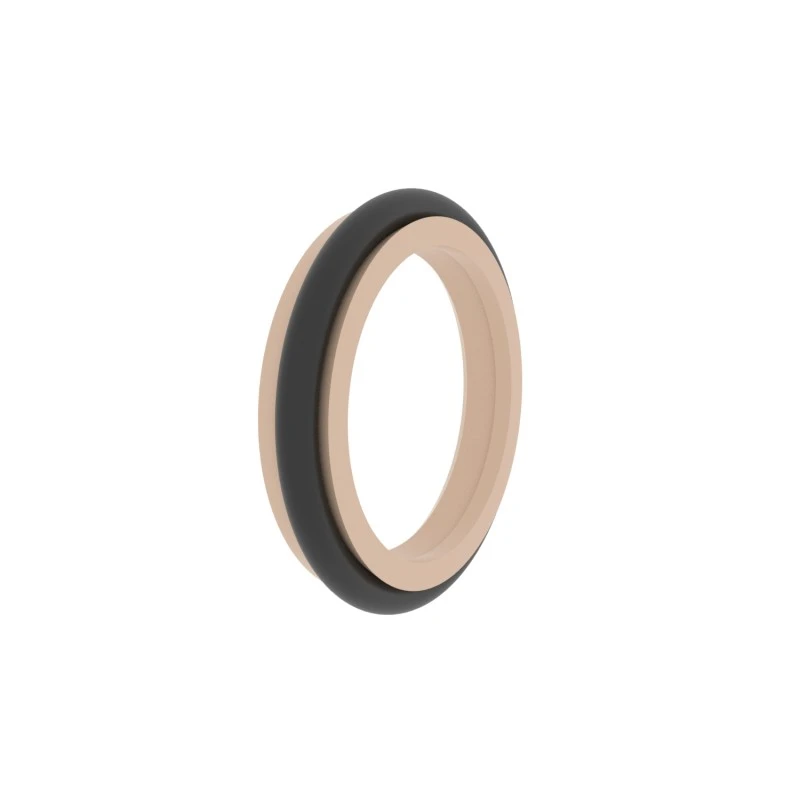

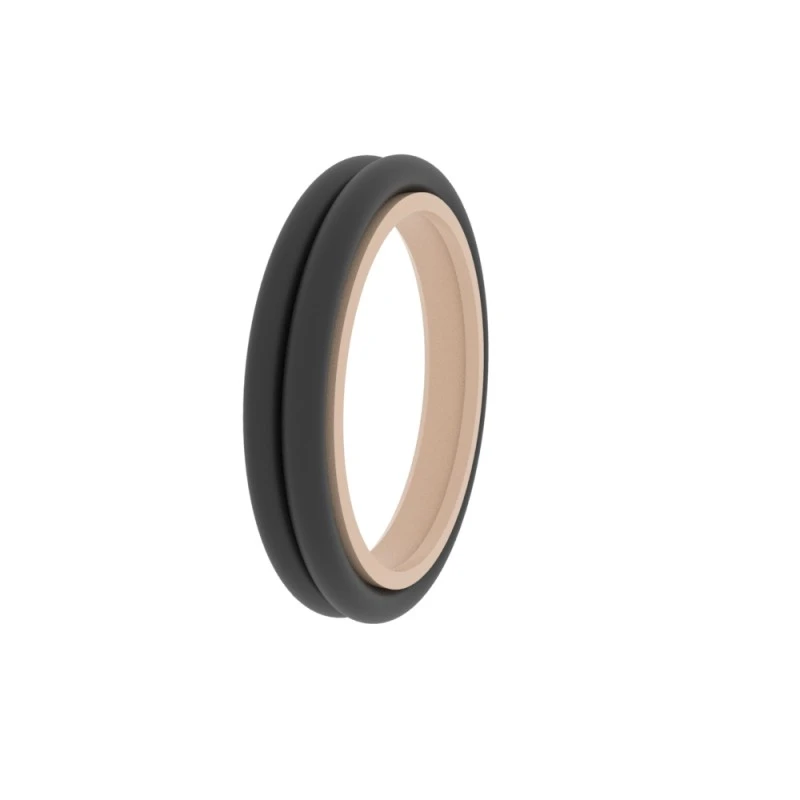

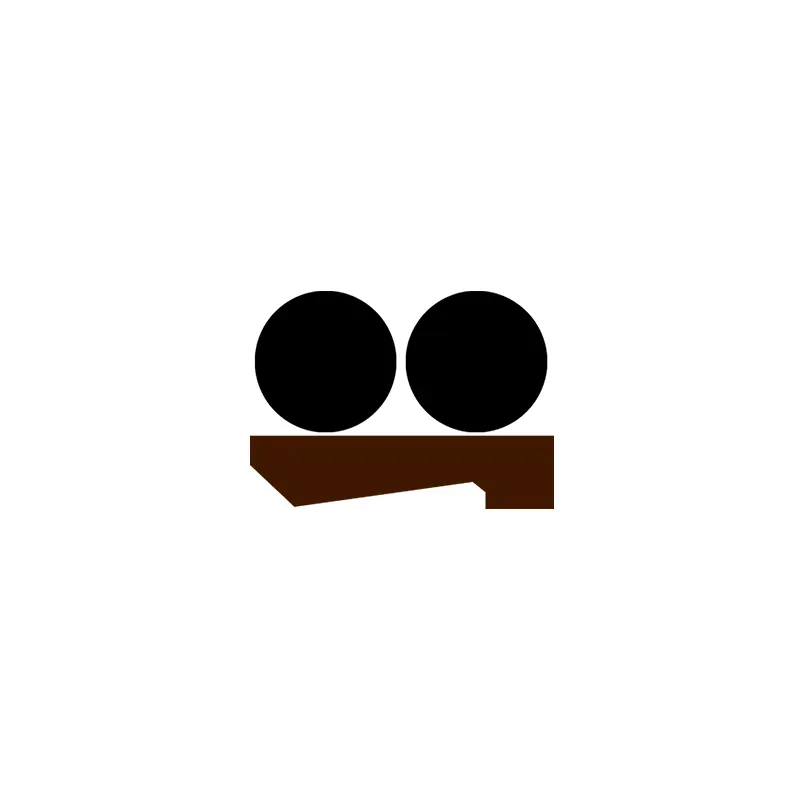

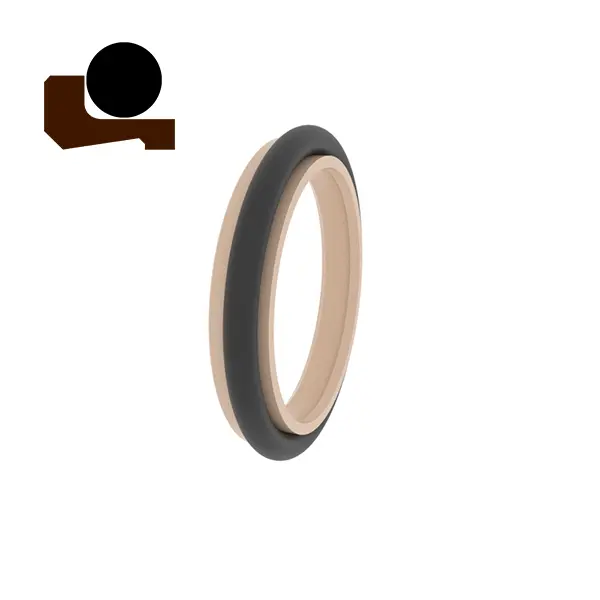

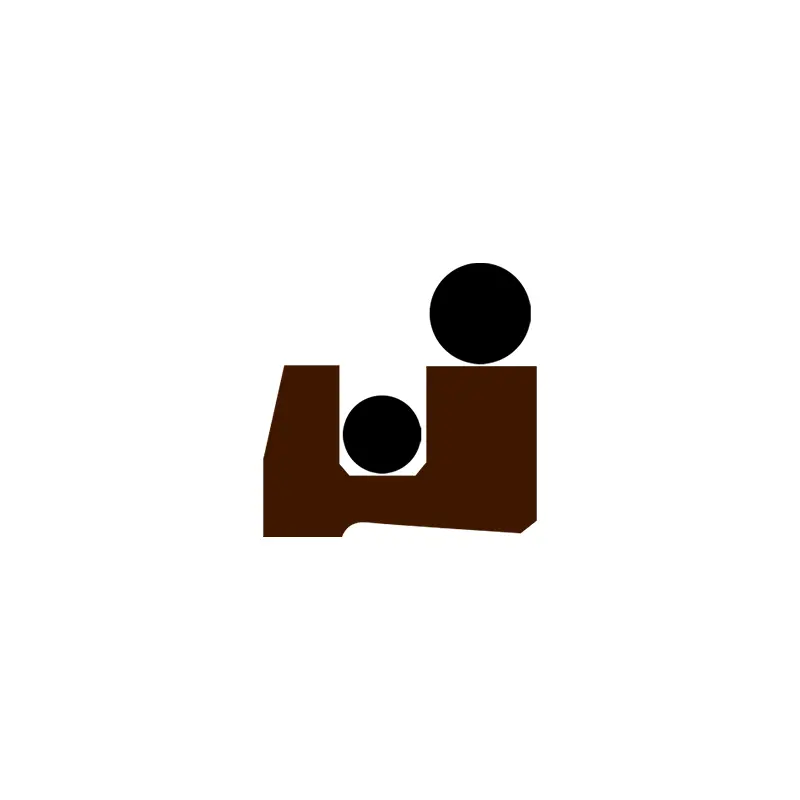

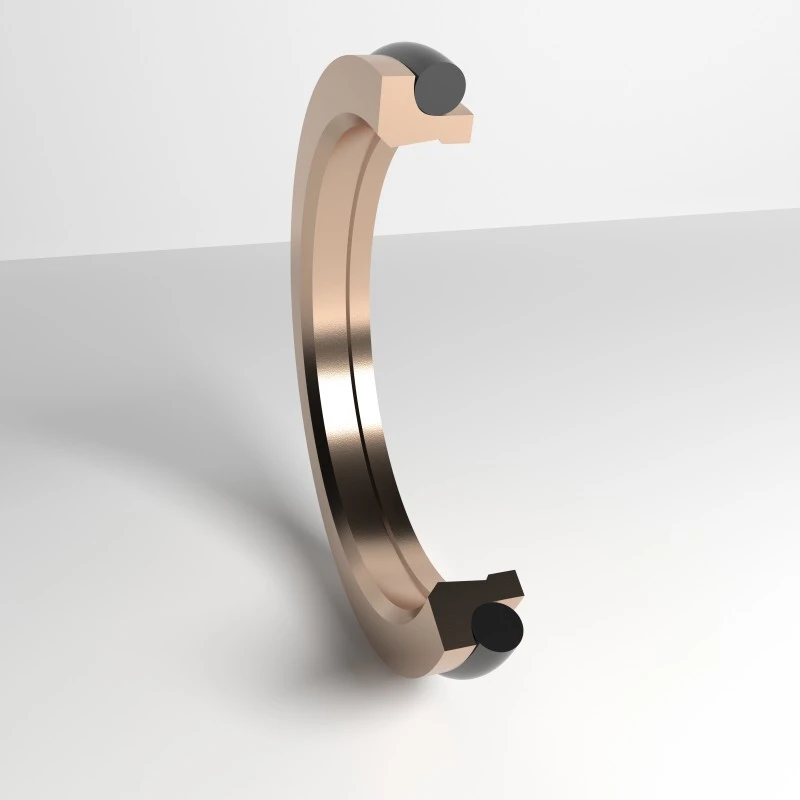

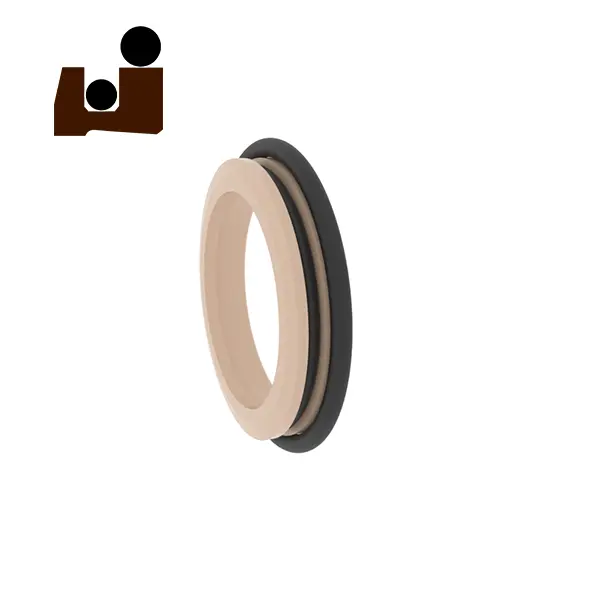

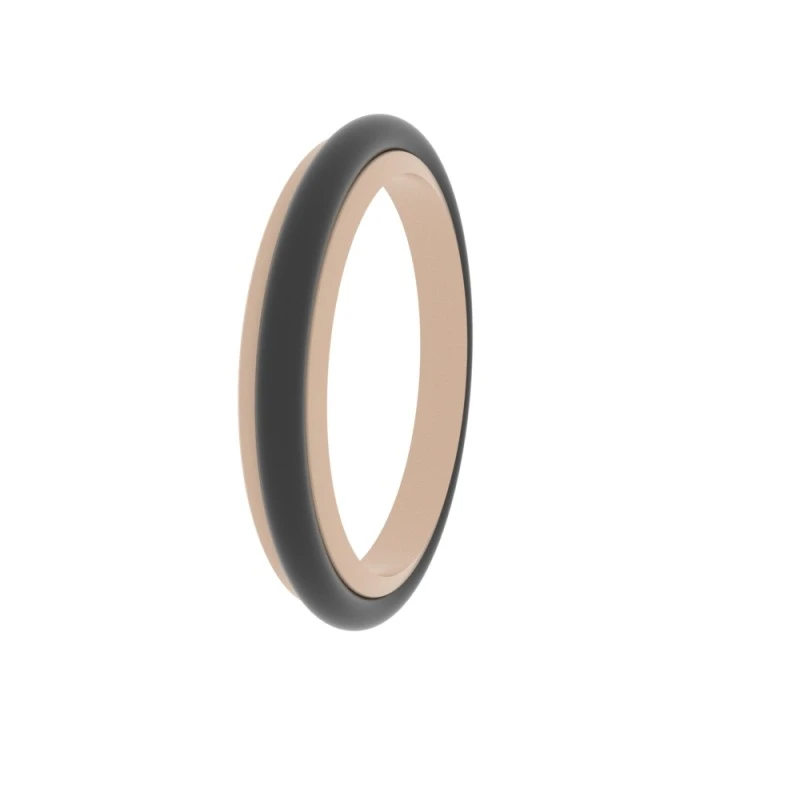

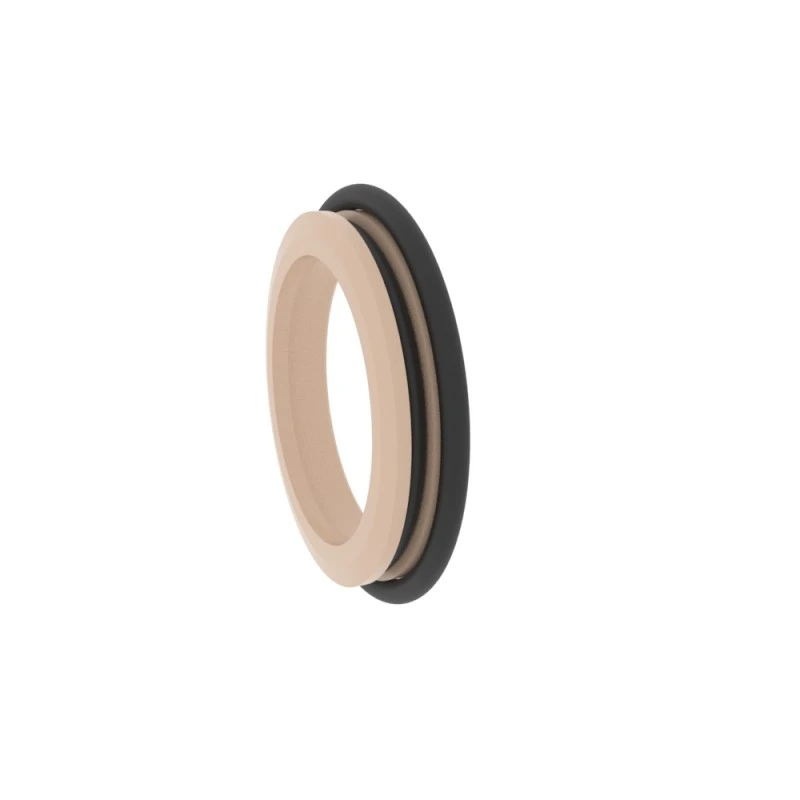

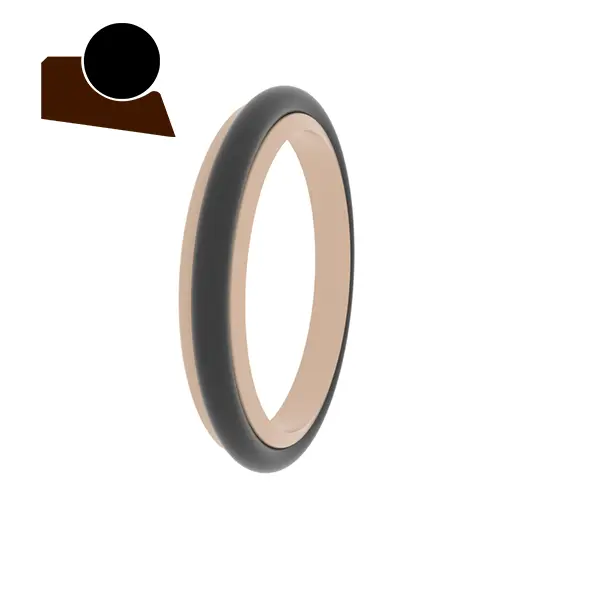

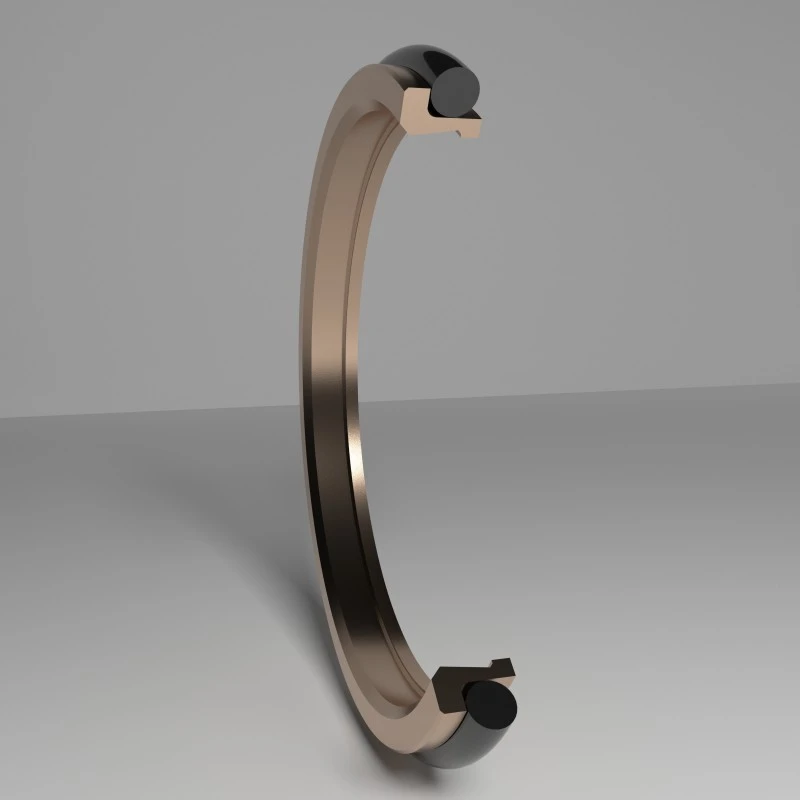

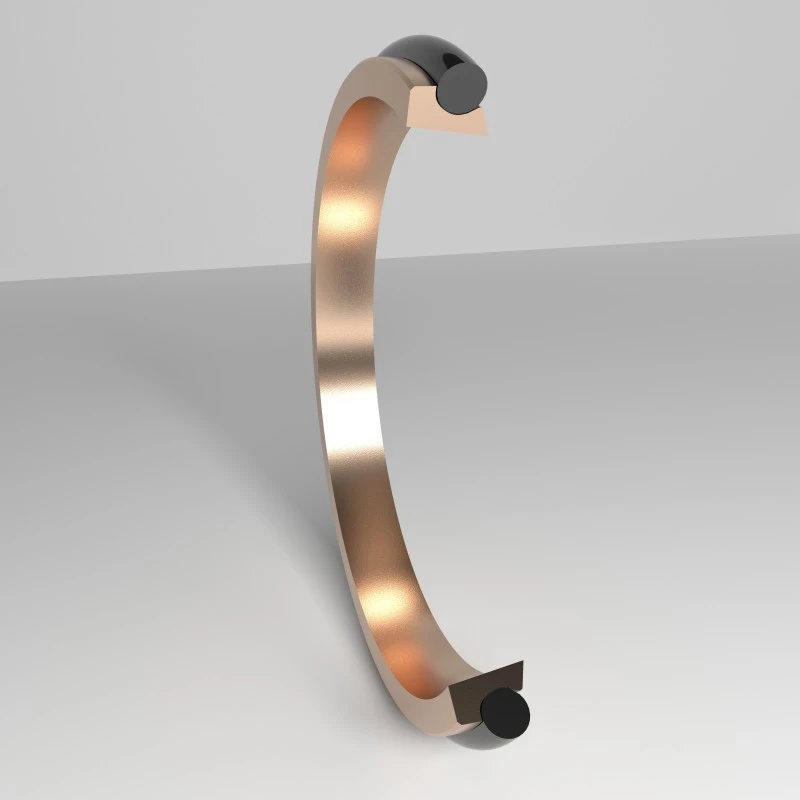

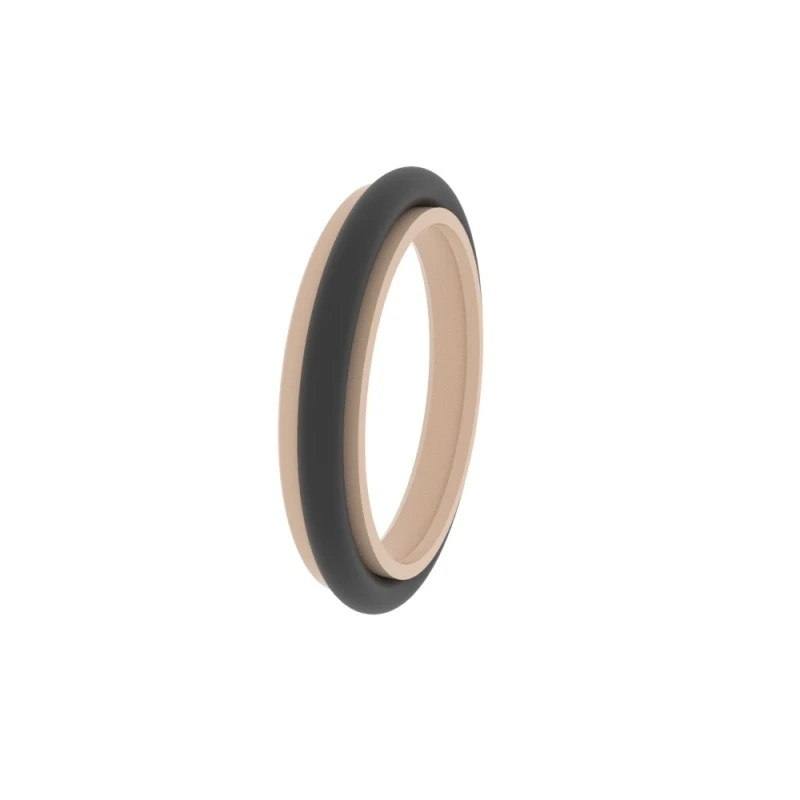

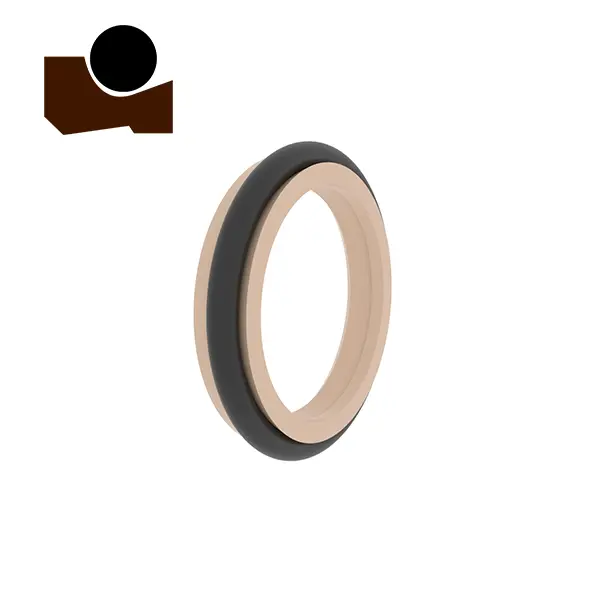

RCA115

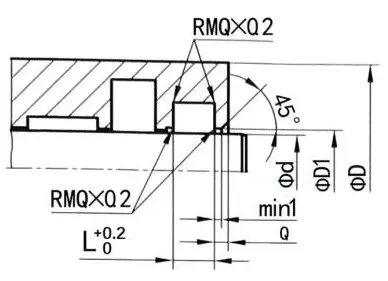

Kích thước đặt hàng
Φd ...... Đường kính ngoài
Φd1 ...... đường kính ngoài
Φd ...... đường kính bên trong
L ...... chiều rộng rãnh
| Bề mặt hoàn thiện | R tmax (μm) | RA (μm) |
| Bề mặt trượt phù hợp với niêm phong cao su/polyurethane Bề mặt trượt phù hợp với con dấu PTFE | ≤2,5 2 | ≤0.1-0.5 ≤0,05-0.3 |
| Đáy rãnh Mặt rãnh | ≤6.3 ≤15 | ≤1.6 3 |
| Tỷ lệ độ dài hỗ trợ hồ sơ TP | 50%-95% |
|
| Sức chịu đựng | |
| ΦD1 H11 | L <10 mm +0.2 |
| Φd H11 | L ＞ 10 mm +0.3 |
Ví dụ đặt hàng
Mô hình: RCA115
Kích thước rãnh/tổng số con dấu bụi chiều cao: 100x108.8x6
Tài liệu: PTFE3+NBR
Loại dấu: RCA115, RCA118
Ứng dụng chính: Công nghiệp hóa chất, ngành công nghiệp thực phẩm và van servo
Ưu điểm: Hệ số ma sát thấp, không leo, không gian lắp đặt nhỏ, tuổi thọ chống hao mòn dài, và khả năng điều chỉnh và định vị tuyệt vời trong quá trình làm việc.
Vật liệu: Tetrafluoroetylen, cao su nitrile hoặc cao su flo
| SEAL GROOVE Ví dụ | Sau đây là kích thước rãnh tiêu chuẩn (có thể tạo ra các kích thước trong phạm vi kích thước trong phạm vi kích thước)) | |||||||
 |
RCA115
|
Φd | Φd | L | D1 | a | O-ring | |
| 6-11.9 |
ΦD+4,8 | 3.7 | D+1.5 | 2 | 1.78 | |||
| 12-64.9 |
ΦD+6.8 | 5.0 | D+1.5 | 2 | 2.62 | |||
|
RCA116
|
65-250.9 | ΦD+8.8 | 6.0 | D+1.5 | 3 | 3.53 | ||
| 251-420.9 | ΦD+12.2 | 8.4 | D+2 | 3 | 5.33 | |||
| 421-650.9 | ΦD+16.0 | 11.0 | D+2 | 4 | 7.00 | |||
| ≥150 | ΦD+20.0 | 12.0 | D+2.5 | 5 | 8.40 | |||
