Chúng tôi tập trung vào các nhu cầu đa dạng trong lĩnh vực hải cẩu piston và cung cấp các giải pháp hiệu suất cao bao gồm tất cả các kịch bản thủy lực và khí nén. Dòng sản phẩm của chúng tôi được chia thành tác dụng đơn và hành động kép làm cốt lõi, kết hợp đổi mới vật liệu và tối ưu hóa cấu trúc để đáp ứng các thách thức niêm phong từ ngành công nghiệp thông thường đến điều kiện làm việc cực đoan:
1. Các điểm nổi bật của sê -ri SEALS SEAL Turns:
Áp suất cao và chống giải phóng: Sê-ri RCK102/102R/104 được thiết kế cho áp suất cao và cấu trúc hỗ trợ được tăng cường để thích ứng với các khoảng trống lớn và các rãnh hẹp. RCK109H/120/122 và các con dấu kết hợp khác tích hợp các vòng hướng dẫn và chất đàn hồi để vượt qua giới hạn áp suất cao 35MPa+, đặc biệt phù hợp để khai thác và máy móc hạng nặng.
Khả năng thích ứng động: RCK108/125/138 sử dụng vật liệu tetrafluoroetylen để đạt được niêm phong ổn định từ tốc độ cực thấp đến tốc độ cao (0,01 ~ 5m/s), và các đặc tính ma sát thấp phù hợp với thủy lực đi bộ và thiết bị ép phun chính xác.
Khả năng dung nạp môi trường cực đoan: RCK119/139 được trang bị vật liệu Mander Spring và PTFE, có khả năng chống ăn mòn và chống mặc khô. Phạm vi nhiệt độ rộng -40 ~ 200 ℃ bao gồm các lò phản ứng hóa học, dược phẩm cao và các dây chuyền sản xuất vô trùng thực phẩm.
2. Thiết kế tùy chỉnh ngành công nghiệp:
Bảo trì và sửa đổi: RCK116/216 đơn giản hóa quy trình cài đặt và thích nghi với nhu cầu sửa chữa xi lanh cũ và thay thế nhanh các thiết bị điền thực phẩm.
Phân lập môi trường kép: RCK144/145 có cấu trúc môi đôi nguyên bản, có thể niêm phong dầu/nước hoặc khí/chất lỏng phương tiện hỗn hợp cùng một lúc, phù hợp với điều kiện làm việc phức tạp.
Tối ưu hóa đột quỵ ngắn: RCK103/143 giúp tăng cường độ ổn định nhúng thông qua tải trước vòng chữ O để tránh nguy cơ rò rỉ trong các xi lanh thủy lực đột quỵ ngắn.
3. Ưu điểm công nghệ cốt lõi:
Khoa học vật liệu: Thiết kế lưu trữ dầu Polyurethane Lip (RCK205) kéo dài tuổi thọ của khí nén không bôi trơn và tetrafluoroetylen (RCK108) có tính đến cả khả năng chống hao mòn và kháng hóa học.
Đổi mới cấu trúc: Nhẫn hướng dẫn ngược (RCK101), hỗ trợ chống xoắn (RCK120) và các thiết kế khác đảm bảo độ bền của các con dấu dưới độ rung và tải trọng lập dị.
Chúng tôi cam kết cung cấp các giải pháp tích hợp "Chống hướng dẫn sử dụng" cho hơn 20 ngành công nghiệp như máy móc khai thác, thiết bị ép phun và thiết bị y tế, cân bằng chi phí và hiệu suất với các mô-đun tiêu chuẩn và dịch vụ tùy chỉnh, giúp khách hàng giảm chi phí bảo trì và cải thiện độ tin cậy của thiết bị.
Các tính năng và ứng dụng sản phẩm:

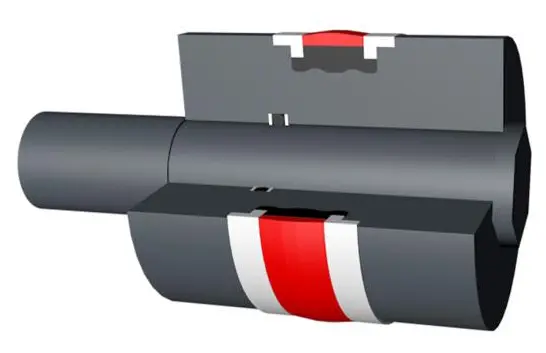

Con dấu xoay piston phù hợp cho xi lanh thủy lực và xi lanh, xi lanh thủy lực tiêu chuẩn và máy móc thủy lực đi bộ. Các ứng dụng chính bao gồm máy móc xây dựng, máy móc nông nghiệp, cần cẩu và xi lanh tiêu chuẩn.
Khi được sử dụng trong ngành hóa chất, nó thường được sử dụng cho các xi lanh nhanh và máy móc định vị. Nó cũng có thể được sử dụng trong ngành công nghiệp thực phẩm, ngành công nghiệp dược phẩm và tích lũy.
Thuận lợi
Các con dấu xoay piston được nhúng trong rãnh ổn định, với hiệu suất niêm phong động và động tốt, không cần các vòng hướng dẫn bổ sung, ma sát thấp, không có hiện tượng creep thủy lực, điện trở hao mòn cao, hiệu suất chống giải phóng tốt, độ dẫn nhiệt tốt, phạm vi nhiệt độ áp dụng rộng và khả năng trở lại của dầu dư mạnh.

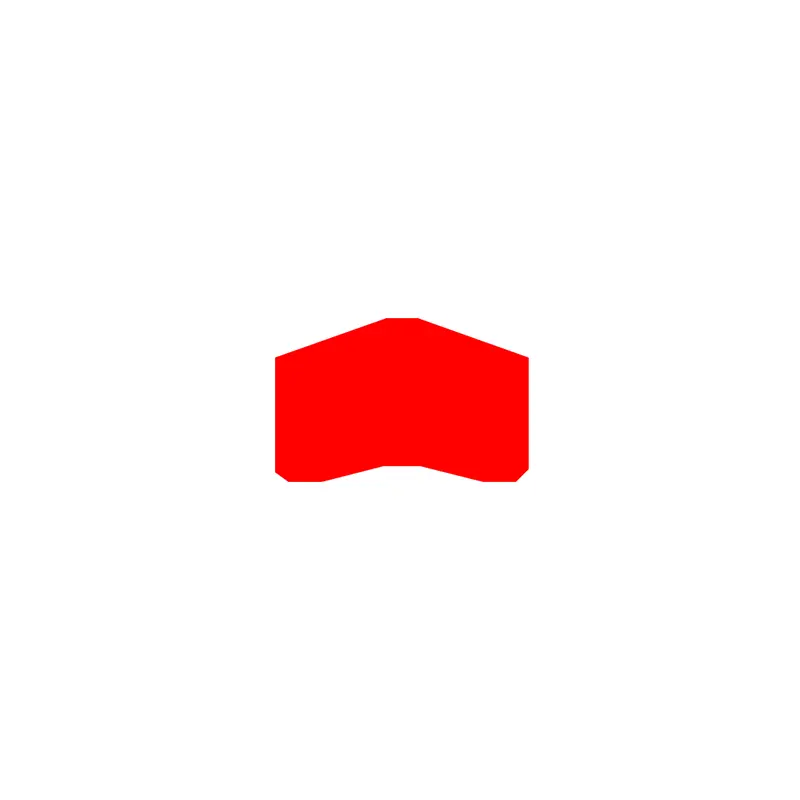

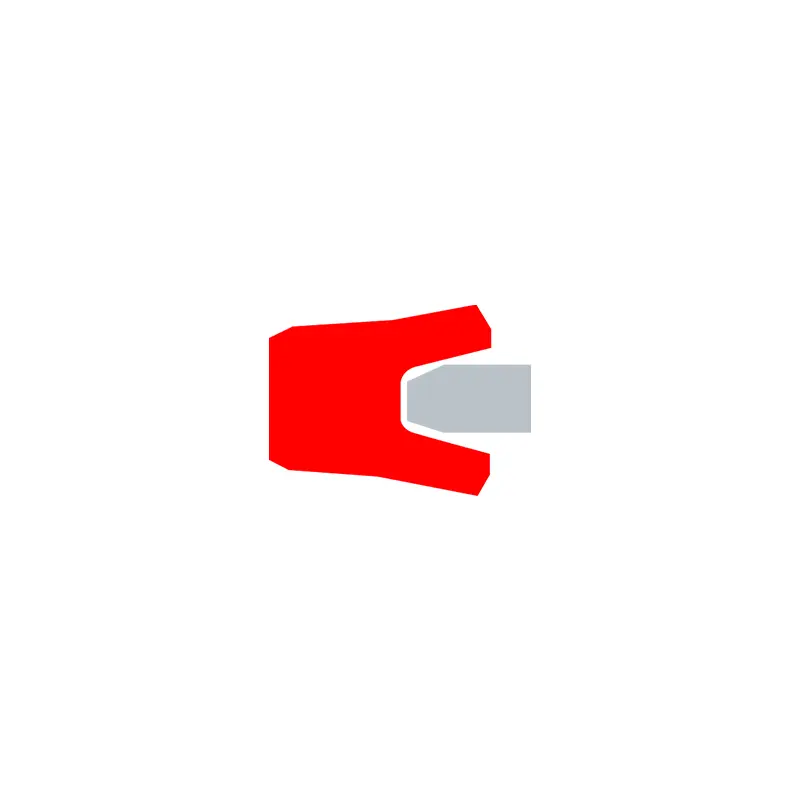

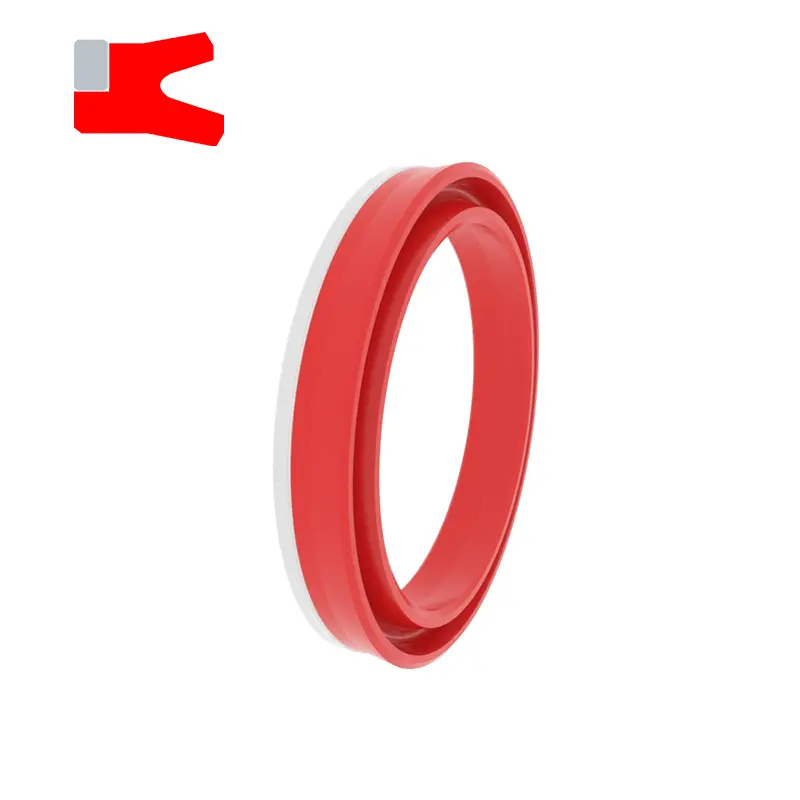

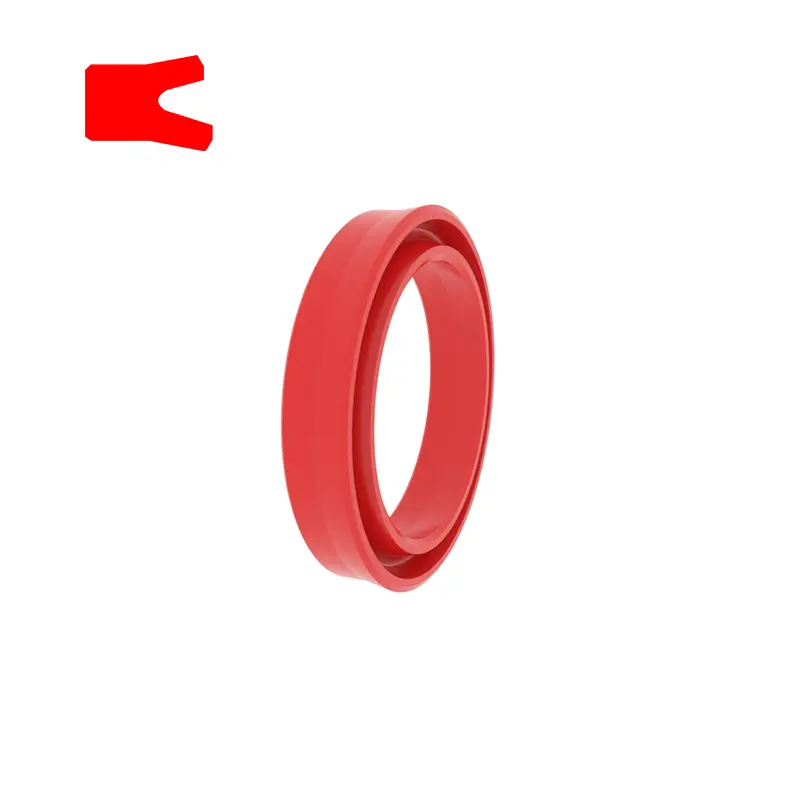

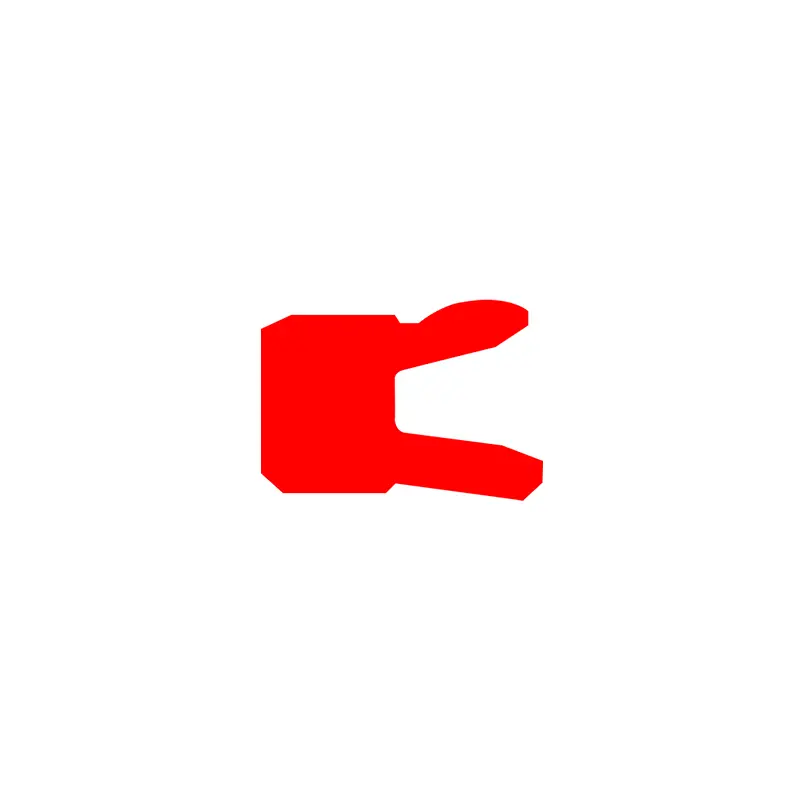

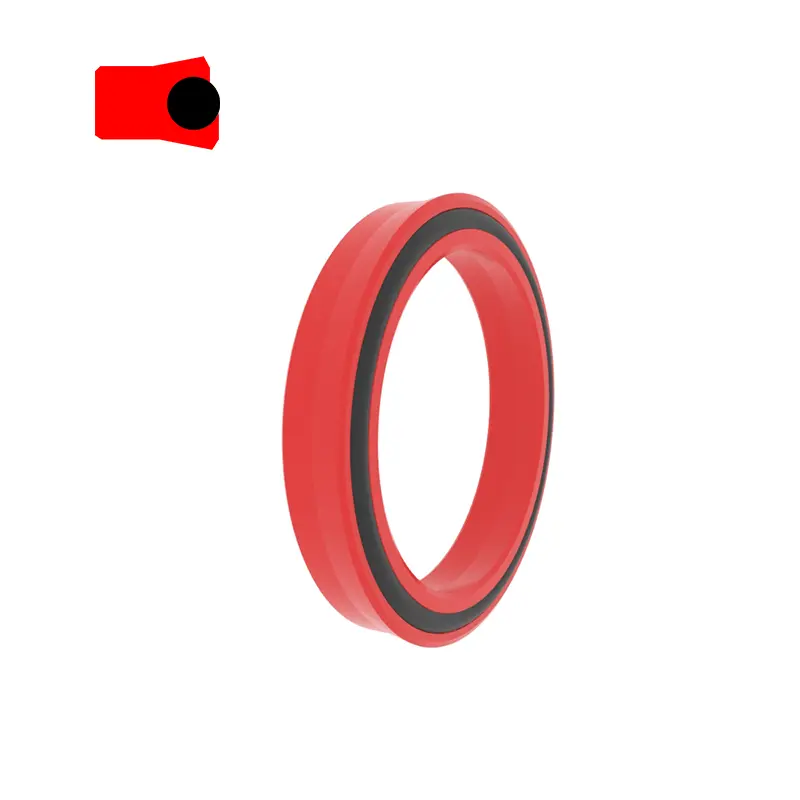

RCK101

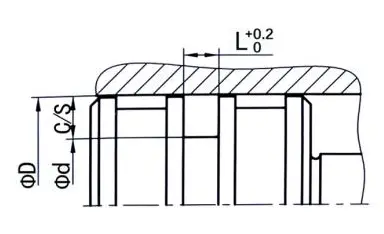

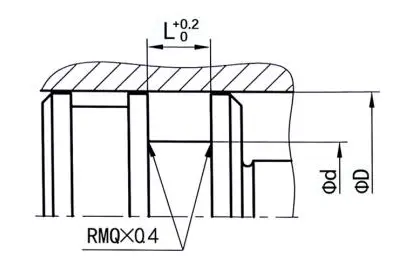

Kích thước đặt hàng
Φd ...... Đường kính ngoài
Φd ...... đường kính bên trong
L ...... chiều rộng rãnh
|
Bề mặt hoàn thiện |
R tmax (μm) |
RA (μm) |
|
Bề mặt trượt phù hợp với niêm phong cao su/polyurethane Bề mặt trượt phù hợp với con dấu PTFE |
≤2,5
2 |
≤0.1-0.5
≤0,05-0.3 |
|
Đáy rãnh Mặt rãnh |
≤6.3 ≤15 |
≤1.6 3 |
|
Tỷ lệ độ dài hỗ trợ hồ sơ TP |
50%-95% |
|
|
Sức chịu đựng |
|
|
Φd |
H10 |
|
Φd |
H9 |
Ví dụ đặt hàng
Mô hình: RCK101
Kích thước rãnh: 100x84x10
Tài liệu: RC-PU-H

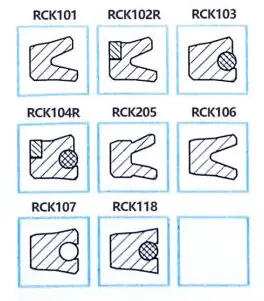

Loại dấu: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Ứng dụng chính: Thích hợp cho xi lanh thủy lực và khí nén
Ưu điểm: Nó ổn định khi được nhúng trong rãnh, có hiệu suất niêm phong động và động tuyệt vời, được áp dụng cho phạm vi nhiệt độ rộng và có khả năng trở lại dầu còn lại mạnh mẽ trong điều kiện động.
Vật liệu: Polyurethane, cao su
|
SEAL GROOVE Ví dụ |
Sau đây là kích thước rãnh tiêu chuẩn (có thể tạo ra các kích thước trong phạm vi kích thước trong phạm vi kích thước)) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Khoảng cách đùn tối đa |
|||
|
100Bar |
250bar |
400bar |
|||||||
|
5-24,9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49,9 |
ΦD-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74,9 |
ΦD-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149,9 |
ΦD-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299,9 |
ΦD-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
ΦD-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
ΦD-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
ΦD-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

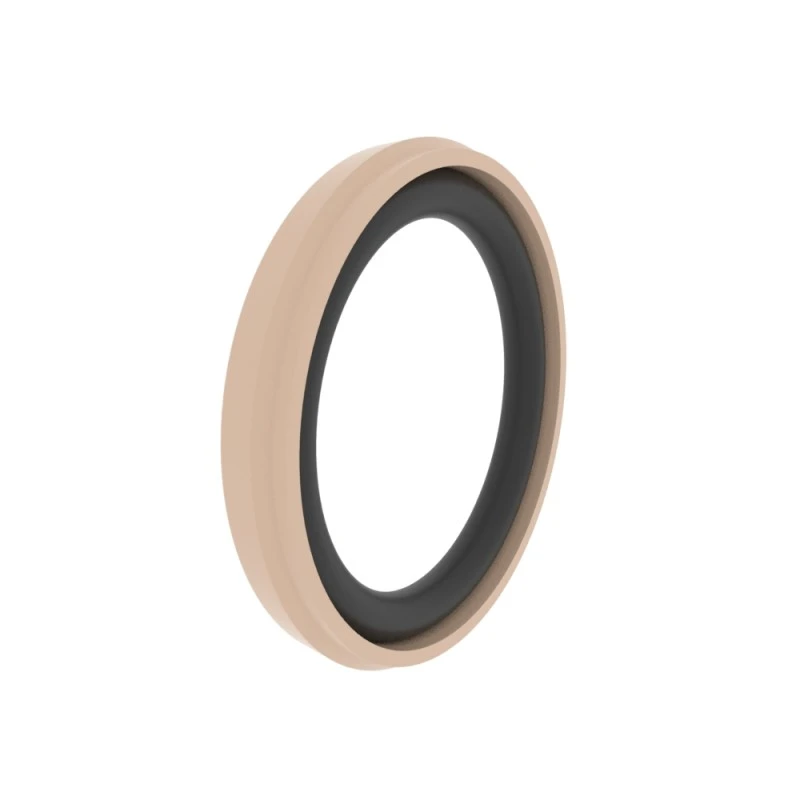

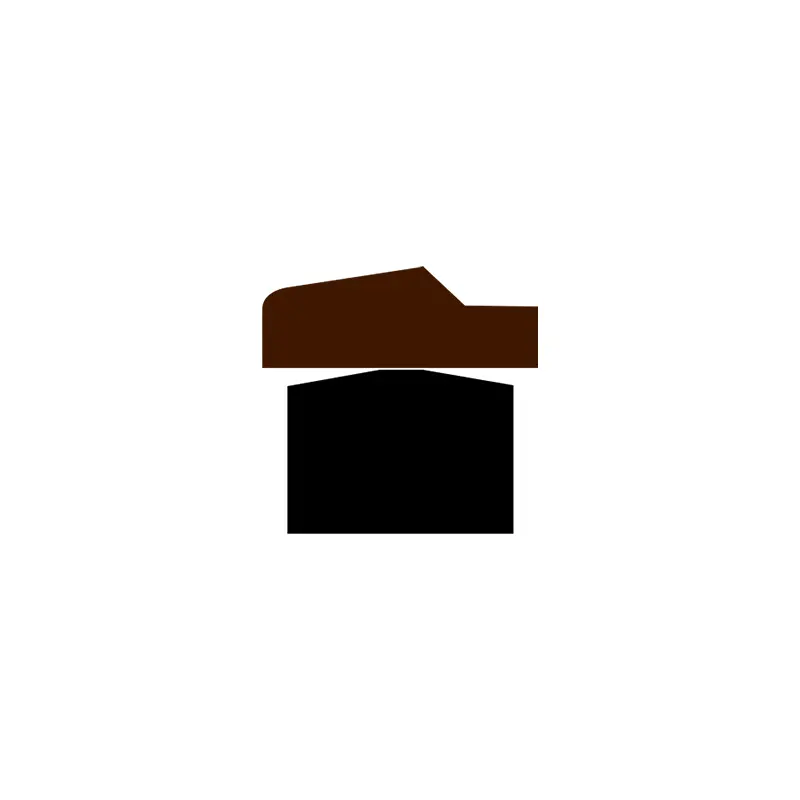

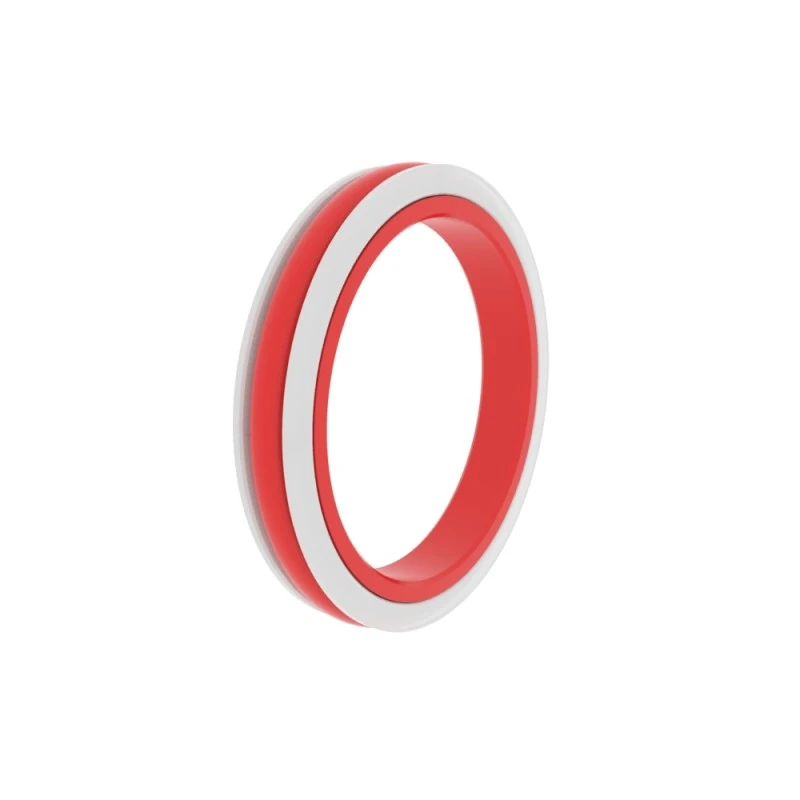

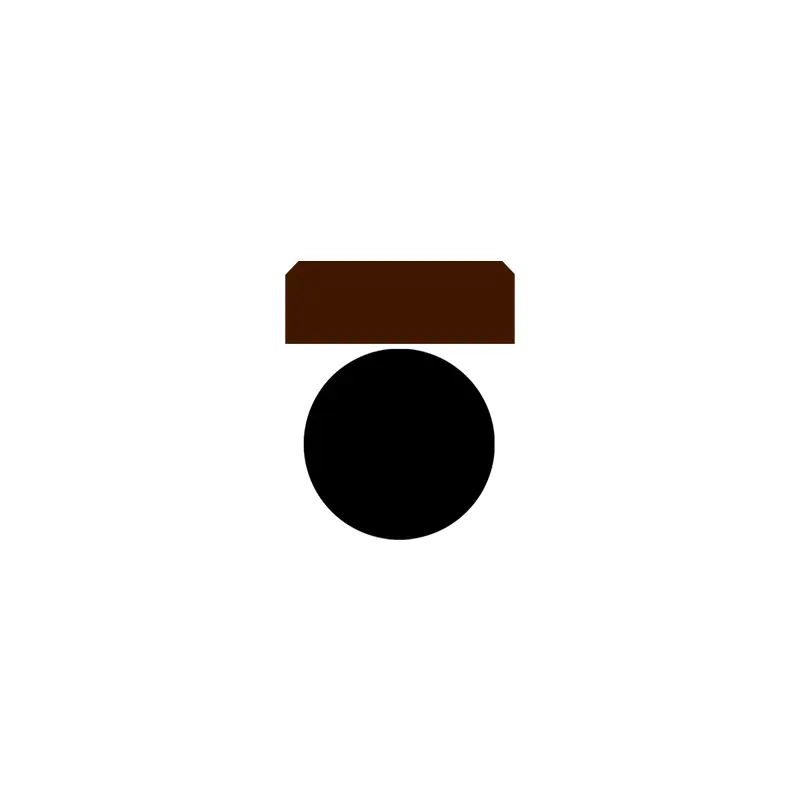

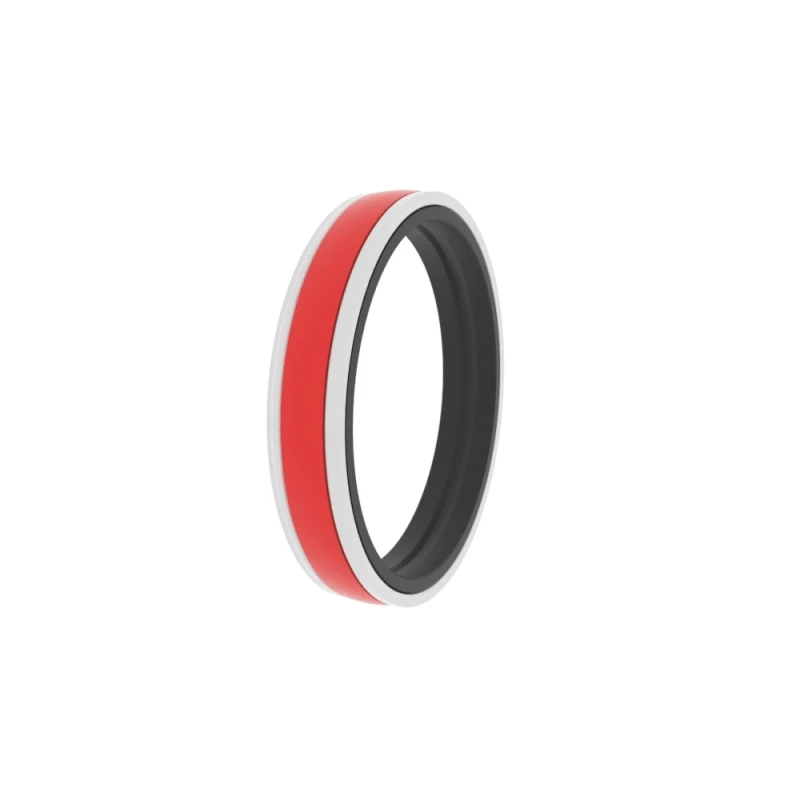

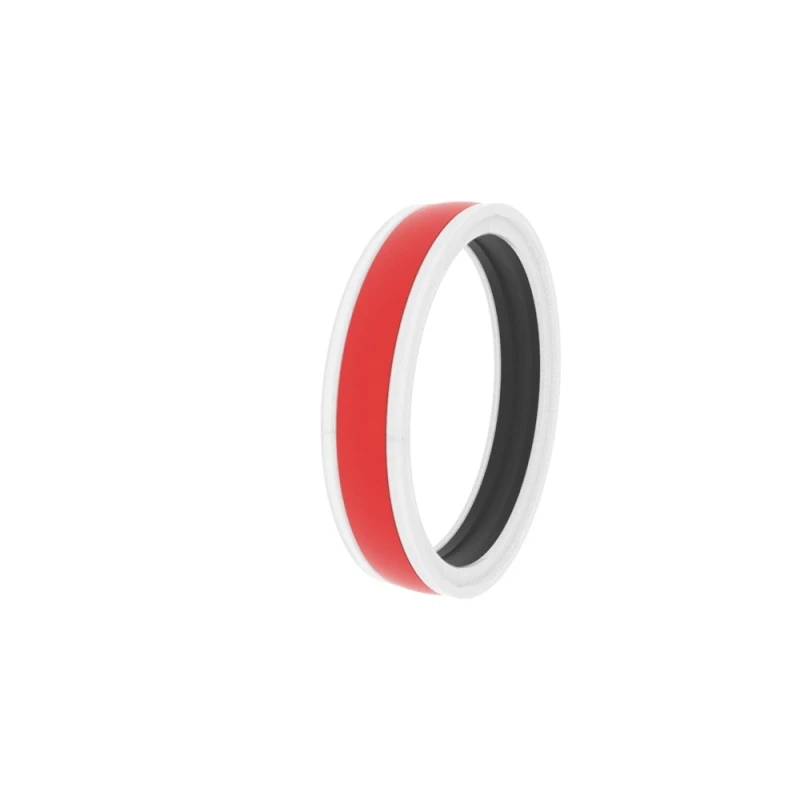

RCK108
Kích thước đặt hàng
Φd ...... Đường kính ngoài
Φd ...... đường kính bên trong
L ...... chiều rộng rãnh
|
Bề mặt hoàn thiện |
R tmax (μm) |
RA (μm) |
|
Bề mặt trượt phù hợp với niêm phong cao su/polyurethane Bề mặt trượt phù hợp với con dấu PTFE |
≤2,5
2 |
≤0.1-0.5
≤0,05-0.3 |
|
Đáy rãnh Mặt rãnh |
≤6.3 ≤15 |
≤1.6 3 |
|
Tỷ lệ độ dài hỗ trợ hồ sơ TP |
50%-95% |
|
|
Sức chịu đựng |
|
|
Φd |
H10 |
|
Φd |
H9 |
Ví dụ đặt hàng

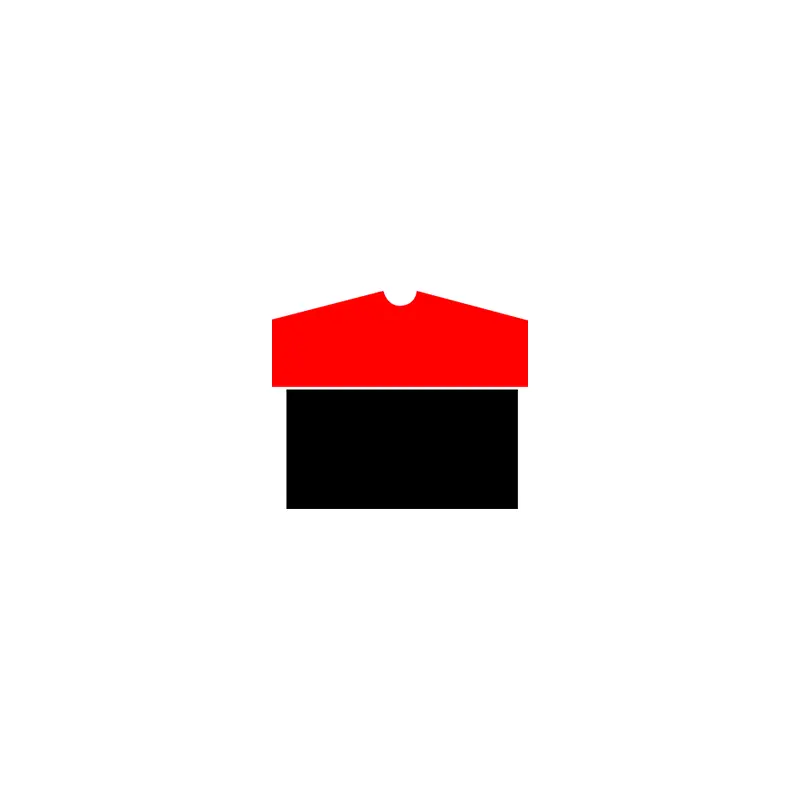

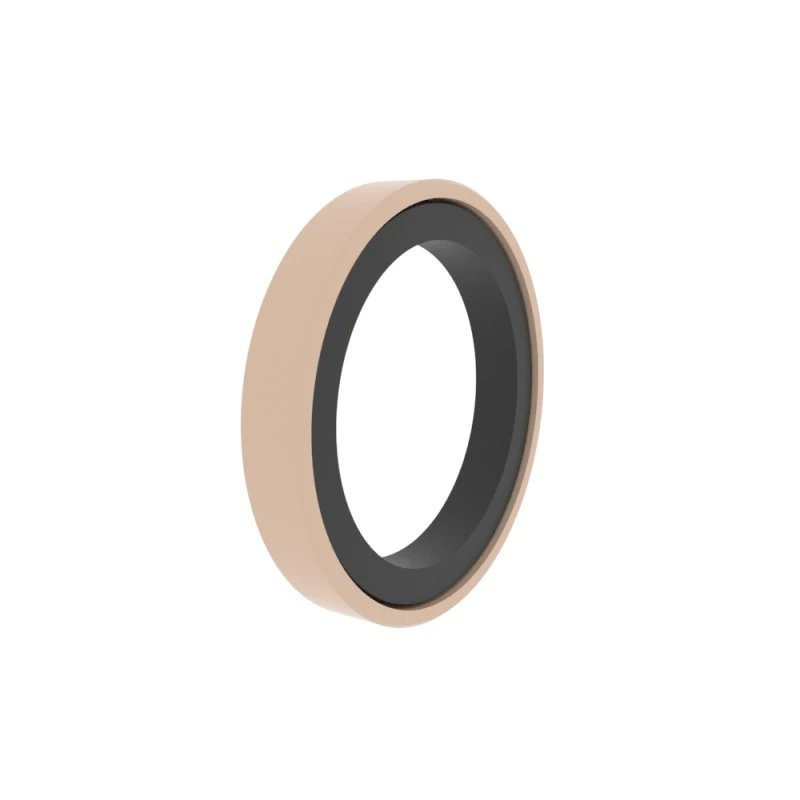

Mô hình: RCK108
Kích thước rãnh: 100x84.5x6.3
Tài liệu: PTFE3+NBR
Loại dấu: RCK108, RCK125, RCK140, RCK238, RCK138
Ứng dụng chính: Xi lanh thủy lực tiêu chuẩn và máy móc thủy lực di động
Ưu điểm: Ma sát thấp, không có creep thủy lực, khả năng chống mài mòn cao, hiệu suất chống giải phóng tốt, độ dẫn nhiệt tốt, rãnh nhúng ổn định, phạm vi nhiệt độ rộng.
Vật liệu: Tetrafluoroethylen + cao su nitrile hoặc cao su fluorine, độ cứng cực cao polyurethane + cao su nitrile
|
SEAL GROOVE Ví dụ |
Sau đây là kích thước rãnh tiêu chuẩn (có thể tạo ra các kích thước trong phạm vi kích thước trong phạm vi kích thước)) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Khoảng cách đùn tối đa |
|||
|
100Bar |
250bar |
400bar |
|||||||
|
8-14,9 |
ΦD-4,9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39,9 |
ΦD-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79,9 |
ΦD-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
ΦD-15,5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
ΦD-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
ΦD-24,5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
ΦD-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
1000 |
ΦD-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

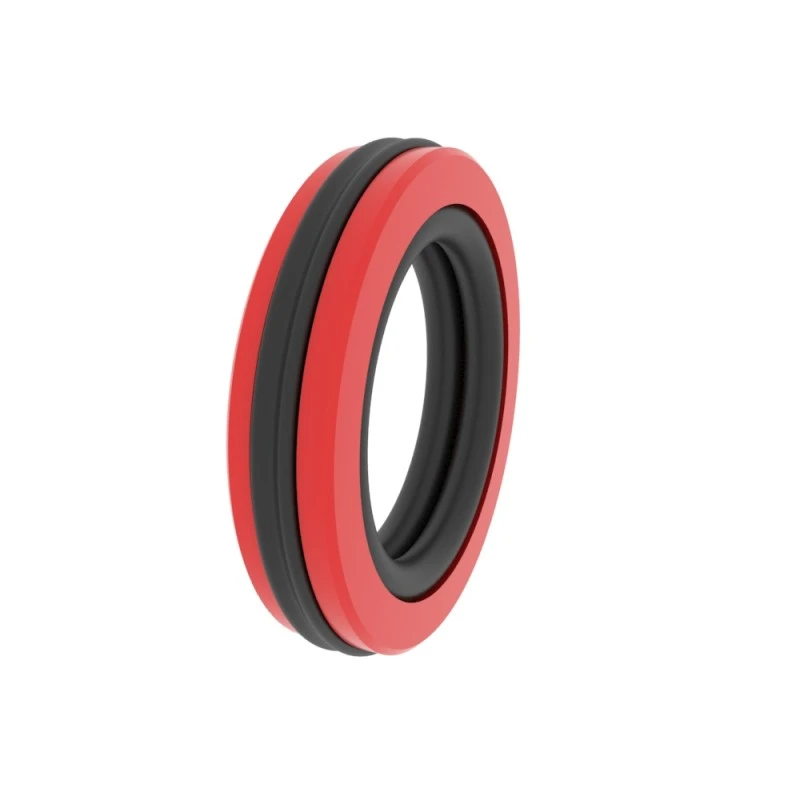

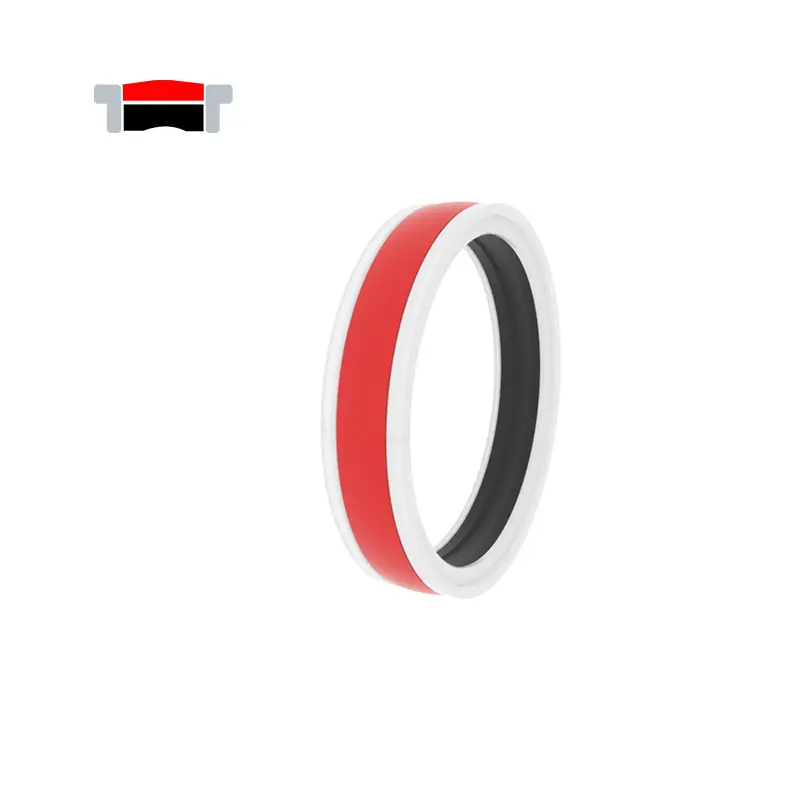

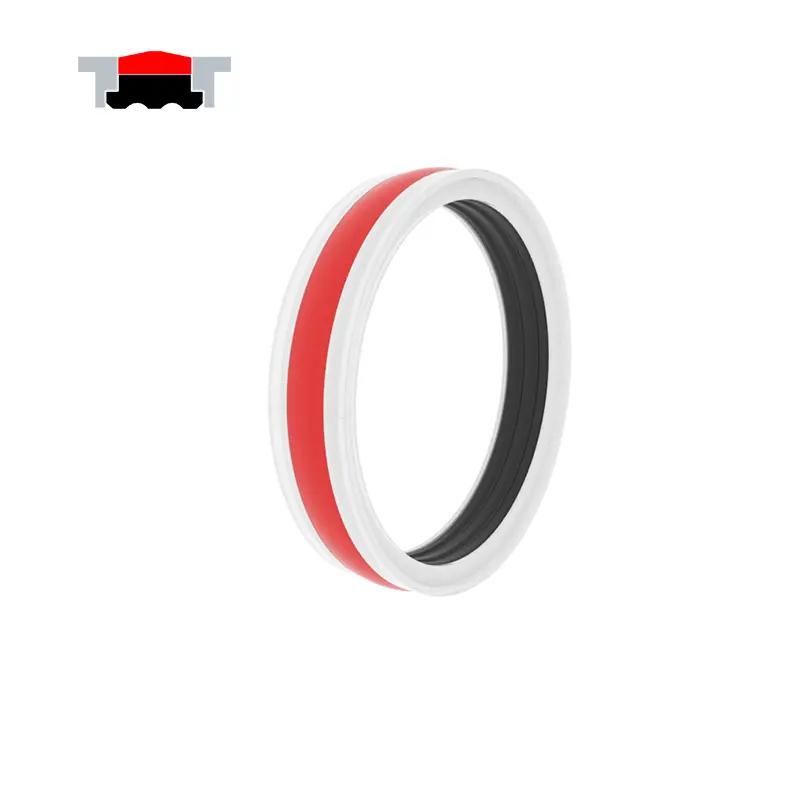

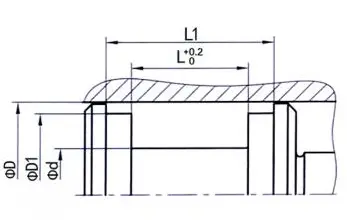

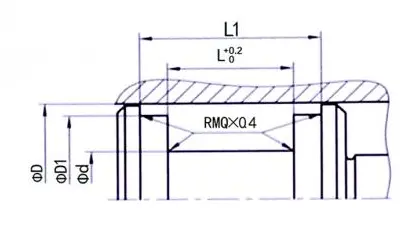

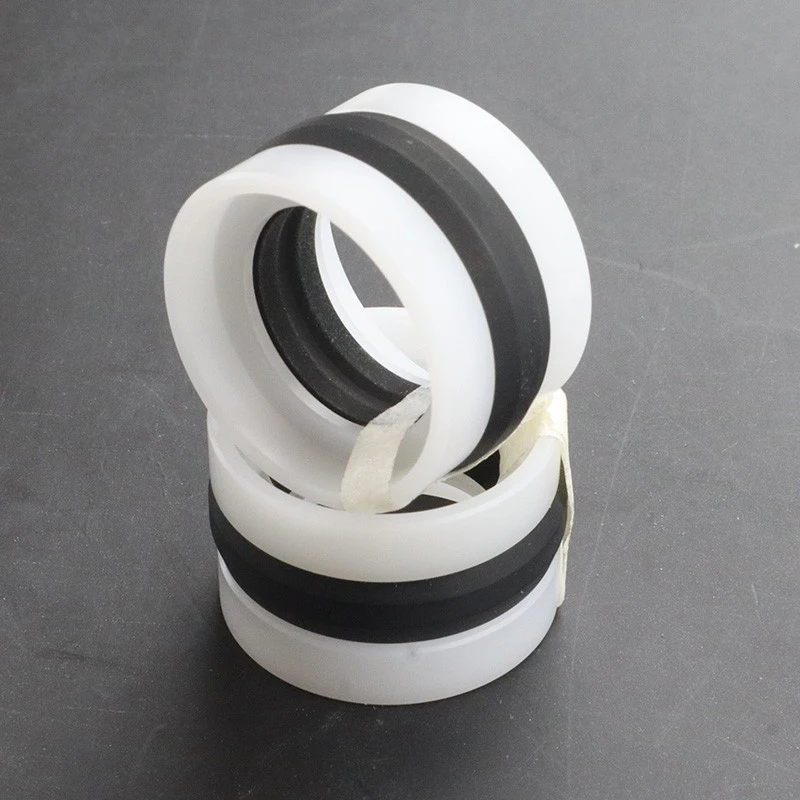

RCK109n
Kích thước đặt hàng
Φd ...... Đường kính ngoài
Φd ...... đường kính bên trong
Φd1 ...... đường kính bên trong
L ...... chiều rộng rãnh
L1 ...... chiều rộng rãnh
|
Bề mặt hoàn thiện |
R tmax (μm) |
RA (μm) |
|
Bề mặt trượt phù hợp với niêm phong cao su/polyurethane Bề mặt trượt phù hợp với con dấu PTFE |
≤2,5
2 |
≤0.1-0.5
≤0,05-0.3 |
|
Đáy rãnh Mặt rãnh |
≤6.3 ≤15 |
≤1.6 3 |
|
Tỷ lệ độ dài hỗ trợ hồ sơ TP |
50%-95% |
|
|
Sức chịu đựng |
|
|
Φd |
H10 |
|
Φd |
H9 |
Ví dụ đặt hàng
Mô hình: RCK109N
Kích thước rãnh: 100x80x95x25/36
Tài liệu: RC-PU-H+NBR+POM
Loại dấu: RCK109, RCK117
Ứng dụng chính: Máy móc xây dựng, máy móc nông nghiệp, cần cẩu, xi lanh tiêu chuẩn
Ưu điểm: Niêm phong tĩnh và động tuyệt vời, không cần các vòng hướng dẫn bổ sung, chống giải phóng, cấu trúc chống phân mảnh, phù hợp cho điều kiện làm việc với thay đổi áp lực nhanh.
Vật liệu: polyurethane, cao su, polyurethane, tetrafluoroetylen
|
SEAL GROOVE Ví dụ |
Sau đây là kích thước rãnh tiêu chuẩn (có thể tạo ra các kích thước trong phạm vi kích thước trong phạm vi kích thước)) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
ΦD-10 |
ΦD-3 |
12.5 |
20.5 |
|||
|
50-79,9 |
ΦD-15 |
ΦD-4 |
20 |
28 |
|||
|
80-144.9 |
ΦD-20 |
ΦD-5 |
25 |
36 |
|||
|
150-399.9 |
ΦD-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
ΦD-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
ΦD-40 |
Φd-8 |
40 |
54 |
|||

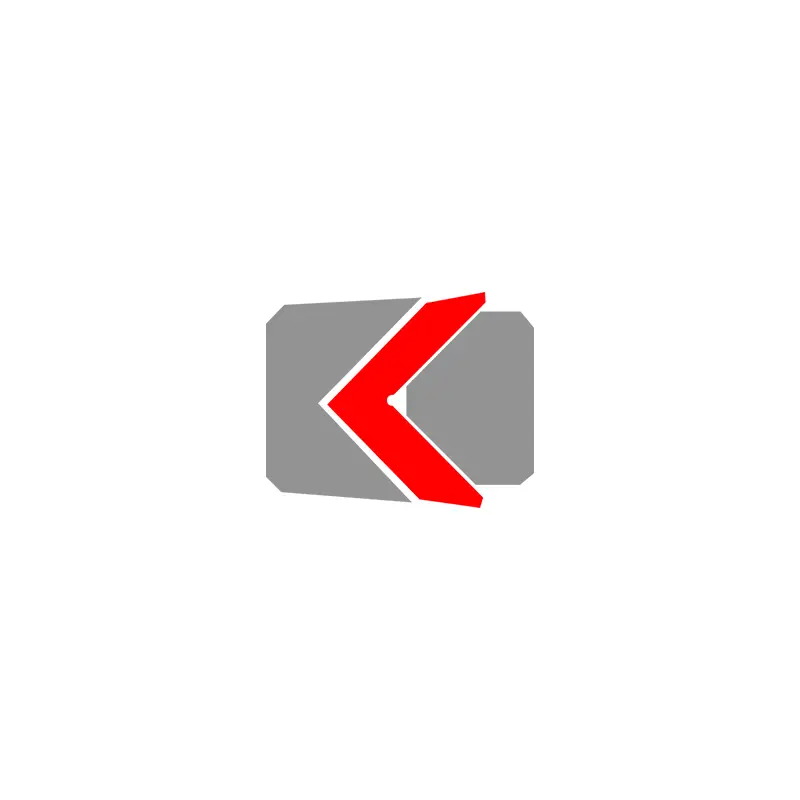

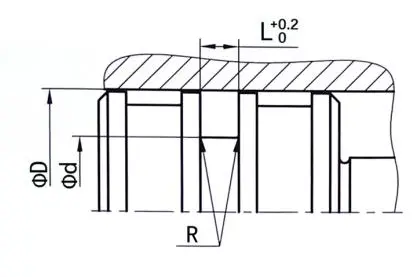

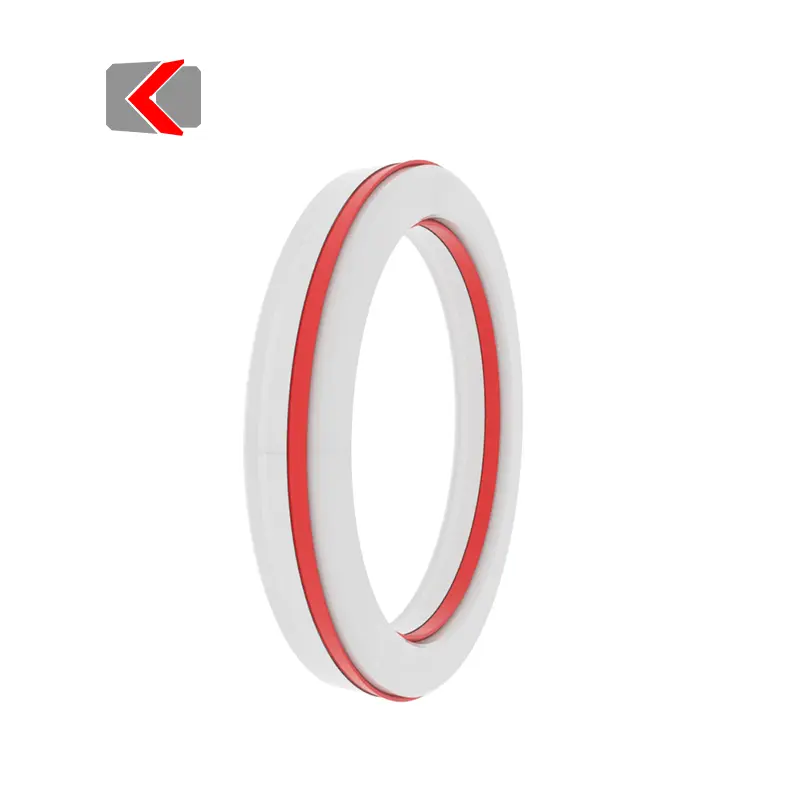

RCK119
Kích thước đặt hàng
Φd ...... Đường kính ngoài
Φd ...... đường kính bên trong
L ...... chiều rộng rãnh
|
Bề mặt hoàn thiện |
R tmax (μm) |
RA (μm) |
|
Bề mặt trượt phù hợp với niêm phong cao su/polyurethane Bề mặt trượt phù hợp với con dấu PTFE |
≤2,5
2 |
≤0.1-0.5
≤0,05-0.3 |
|
Đáy rãnh Mặt rãnh |
≤6.3 ≤15 |
≤1.6 3 |
|
Tỷ lệ độ dài hỗ trợ hồ sơ TP |
50%-95% |
|
|
Sức chịu đựng |
|
|
Φd |
H10 |
|
Φd |
H9 |
Ví dụ đặt hàng
Mô hình: RCK119
Kích thước rãnh: 100x90.6x7.1
Vật liệu: PTFE4 + V
Loại dấu: RCK119
Ứng dụng chính: Công nghiệp hóa chất, xi lanh nhanh và máy móc định vị, ngành công nghiệp thực phẩm, ngành công nghiệp dược phẩm, tích lũy.
Ưu điểm: Chống lại nhiệt độ cao và môi trường hóa học khác nhau, hệ số ma sát thấp, không leo, đặc tính ma sát khô tốt, giá trị ma sát tĩnh và động thấp.
Vật liệu: PTFE+lò xo lá
|

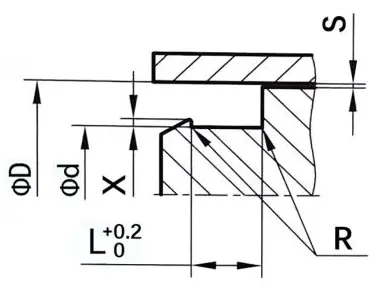

SEAL GROOVE Ví dụ |
Sau đây là kích thước rãnh tiêu chuẩn (có thể tạo ra các kích thước trong phạm vi kích thước trong phạm vi kích thước)) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Khoảng cách đùn tối đa S |
|||
|
100Bar |
250bar |
400bar |
||||||||
|
14-24,9 |
D-4,5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45,9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9,4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
1000 |
D-19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
