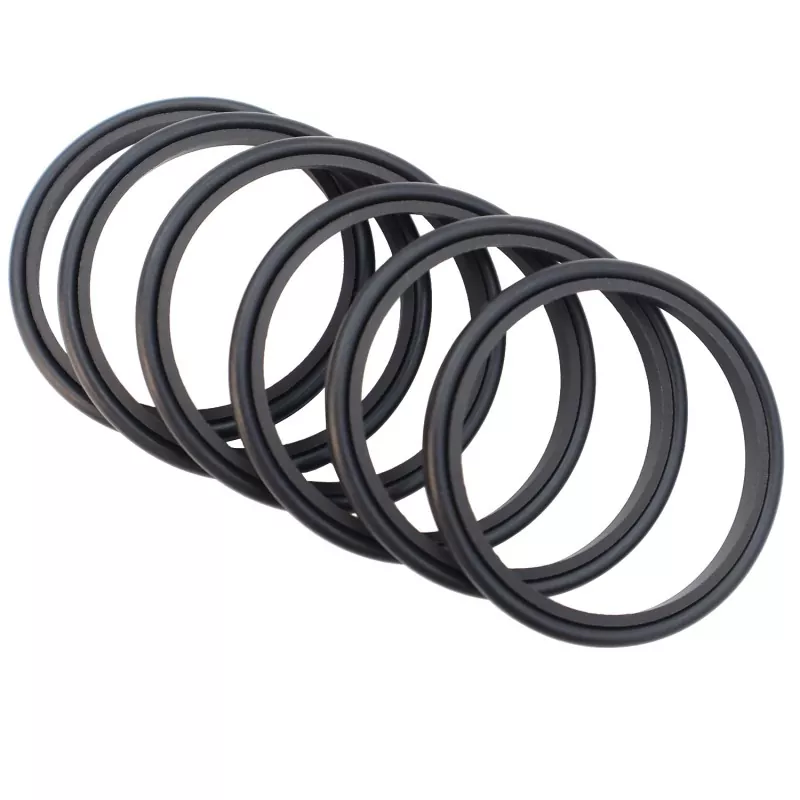

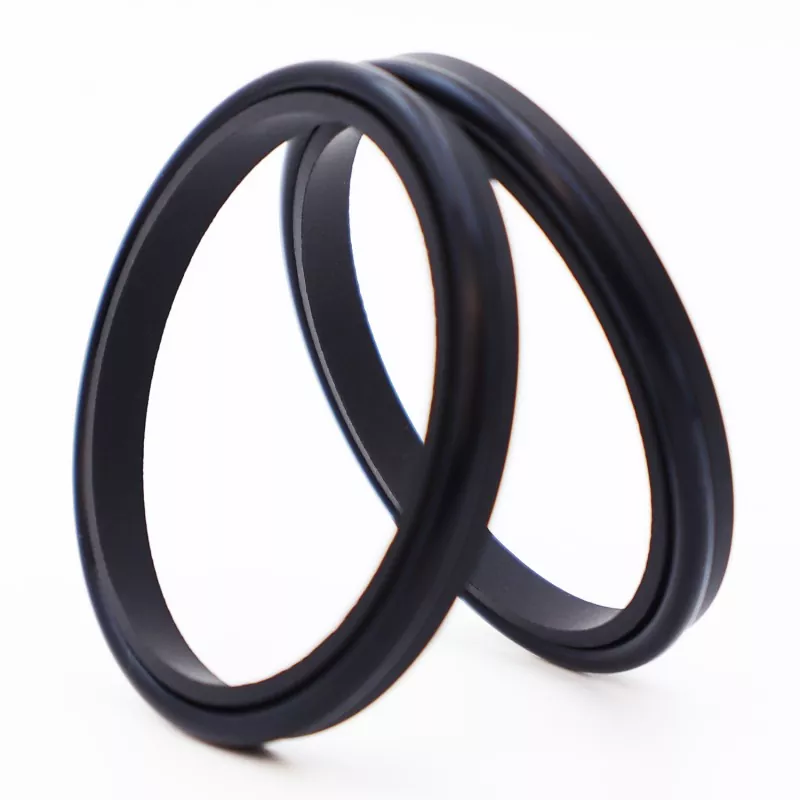

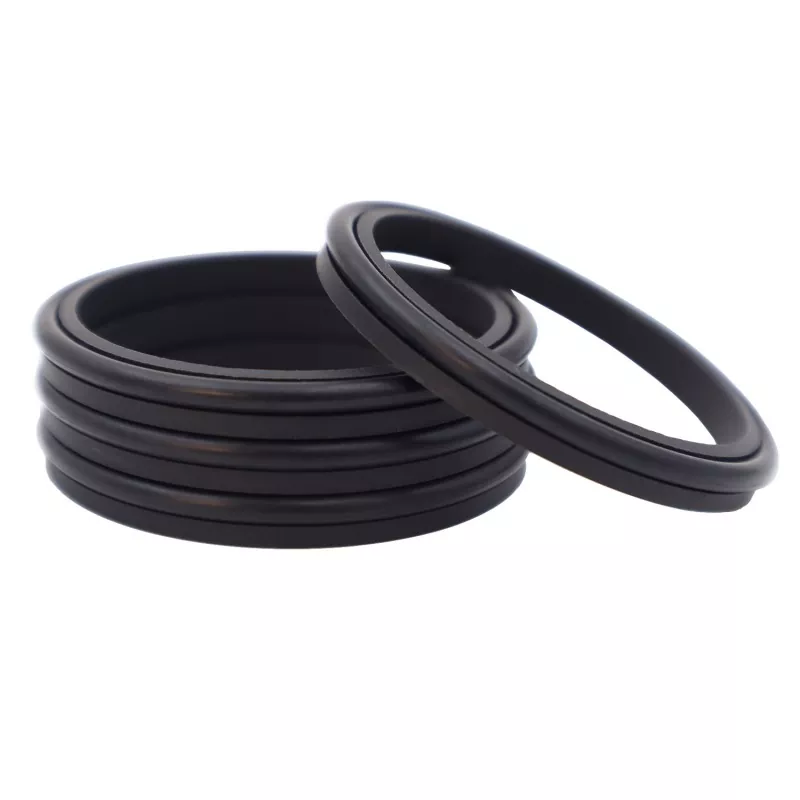

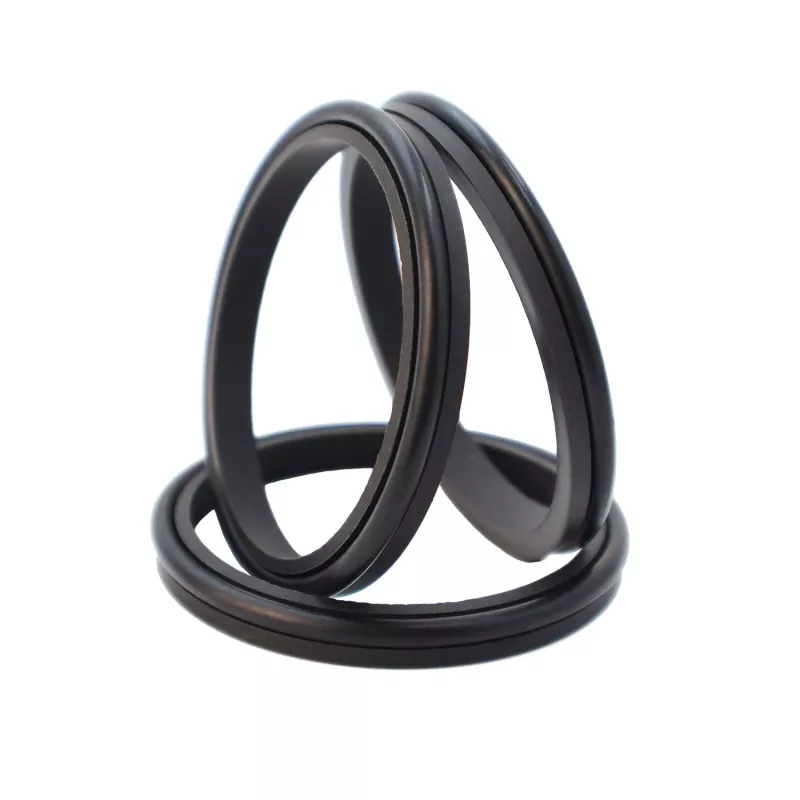

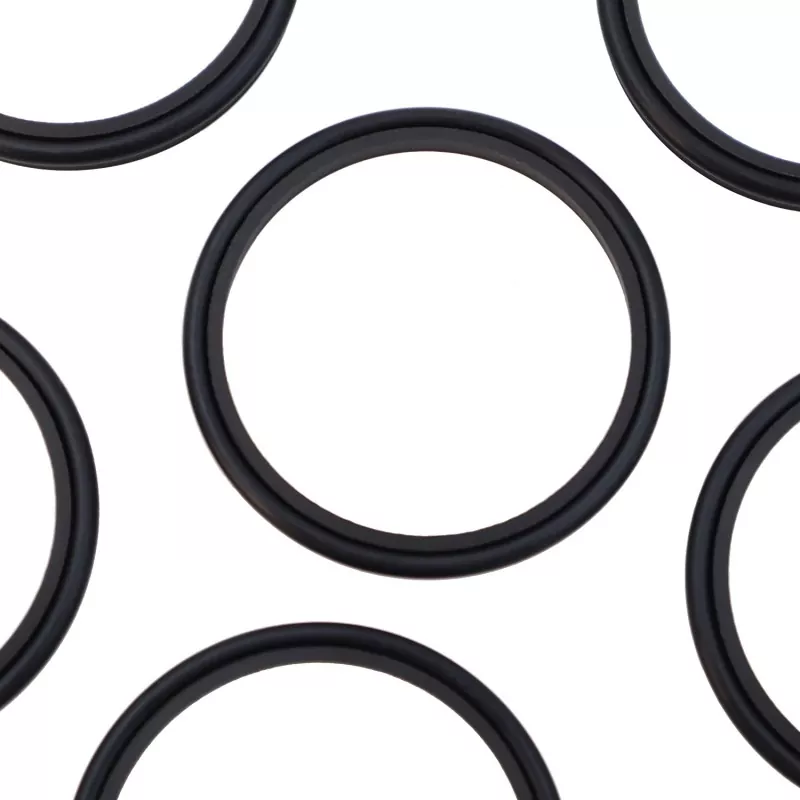

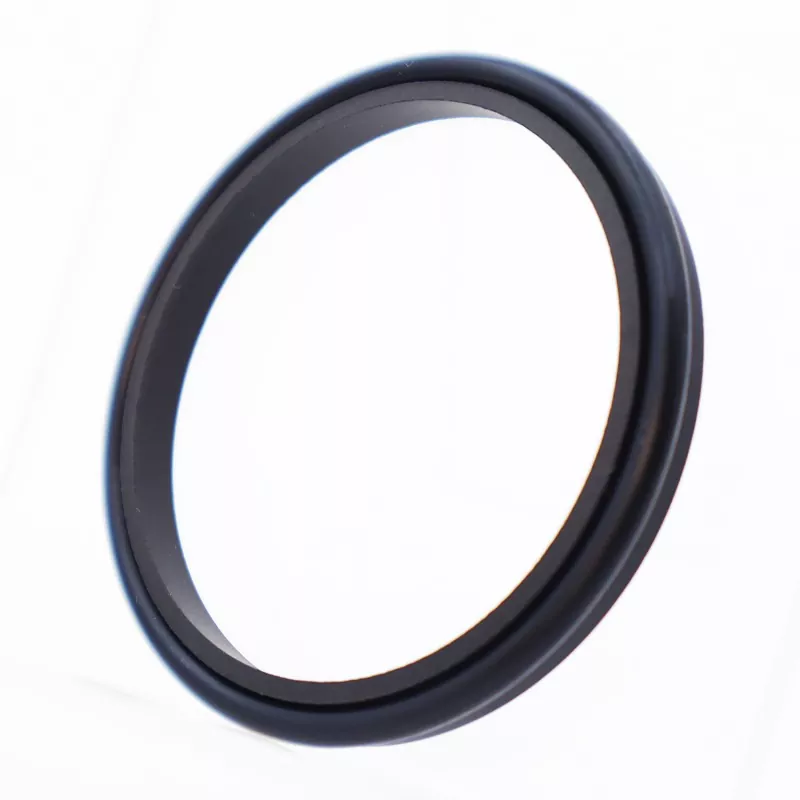

Phớt gạt nước kết hợp một môi là phớt gạt nước tác động đơn bao gồm một vòng gạt nước môi đơn PTFE được lấp đầy và một vòng chữ O bằng cao su; nó có chức năng loại bỏ bụi và ngăn ngừa ô nhiễm hệ thống. Nó phù hợp cho các ứng dụng chuyển động qua lại, dao động hoặc xoắn ốc.
|
Áp suất (MPa) |
Nhiệt độ (°C) |
Tốc độ m/s |
Phương tiện truyền thông |
|
- |
-35 đến +100 (với vòng chữ O NBR) |
6 |
Dầu thủy lực, nhũ tương, nước, v.v. |
|
-20 đến +200 (với vòng chữ O FKM) |
Mẫu đặt hàng: RCF03—80-PTFE3—R01
RCF03 – Mẫu | 80 – Đường kính trục | PTFE3 – PTFE cải tiến đa năng | R01 – Mã nguyên liệu cho linh kiện cao su
Cao su nitrile (NBR) – R01 | Cao su huỳnh quang (FKM) – R02
Sản phẩm có thể được cung cấp ở mọi kích thước trong phạm vi thông số được chỉ định.
|

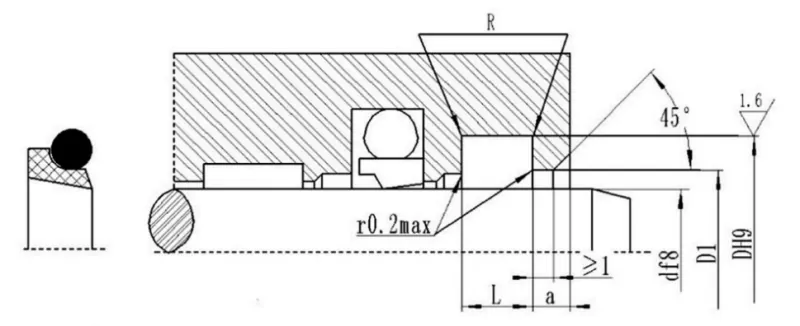

Phạm vi đường kính trục d f8 |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0,2 |
Đường kính lỗ hở D1 H11 |
Chiều rộng mở rõ ràng một ≥ |
Bán kính góc R< |
Vòng chữ O Đường kính mặt cắt ngang LÀM |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
