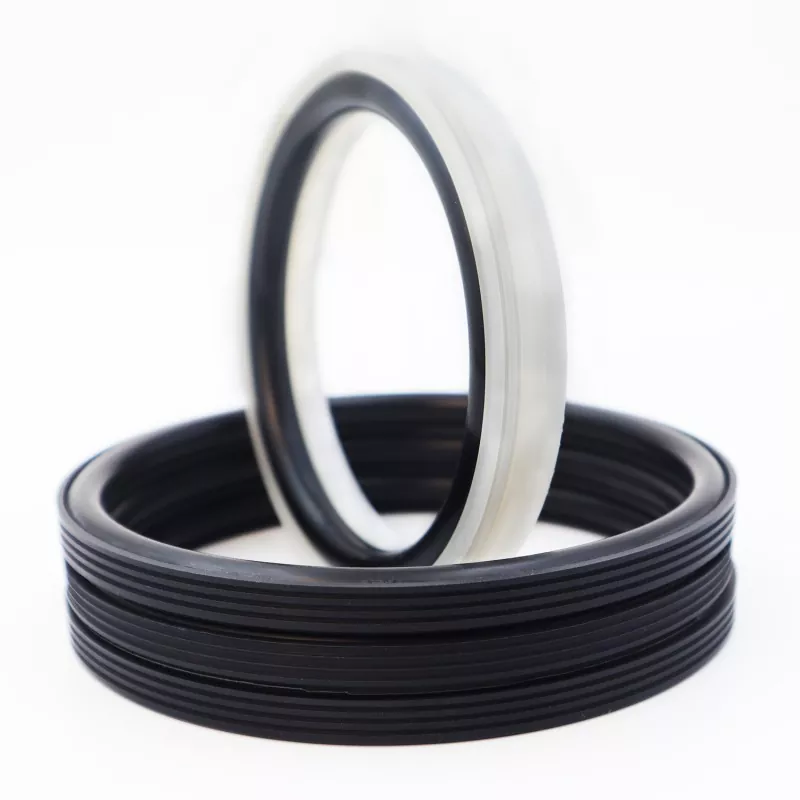

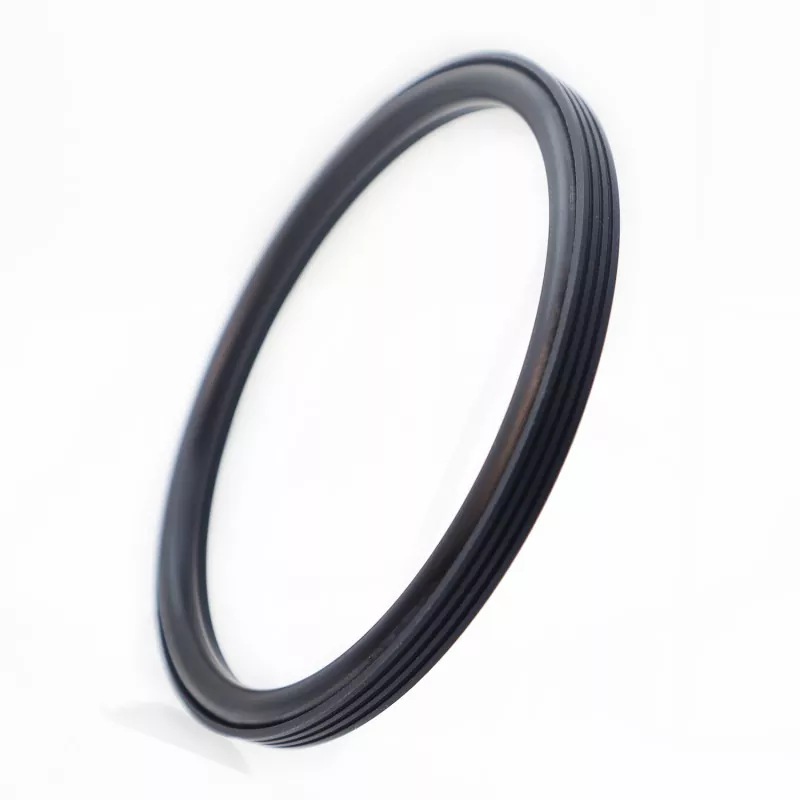

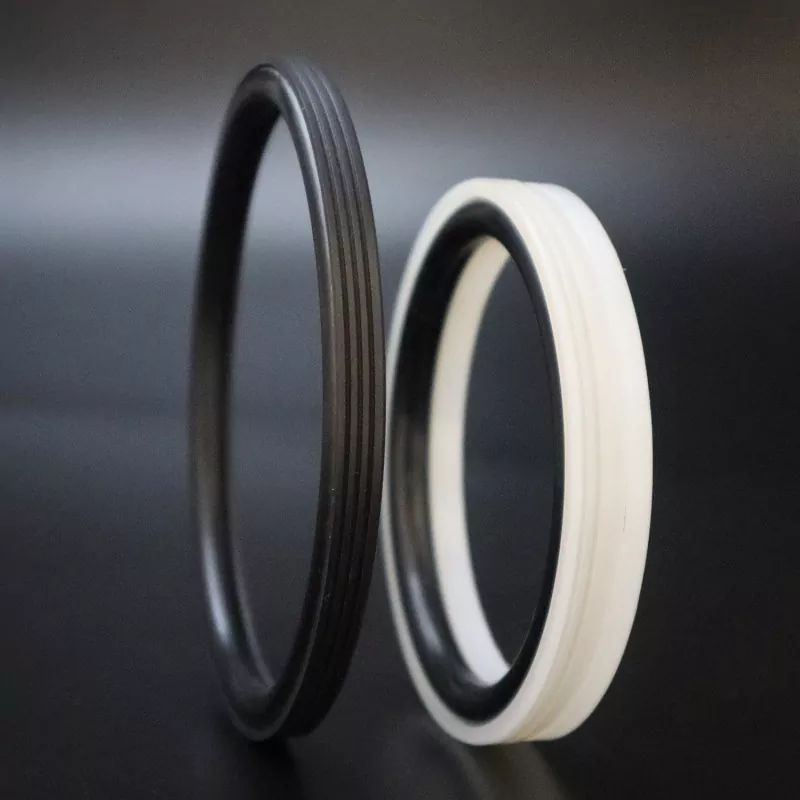

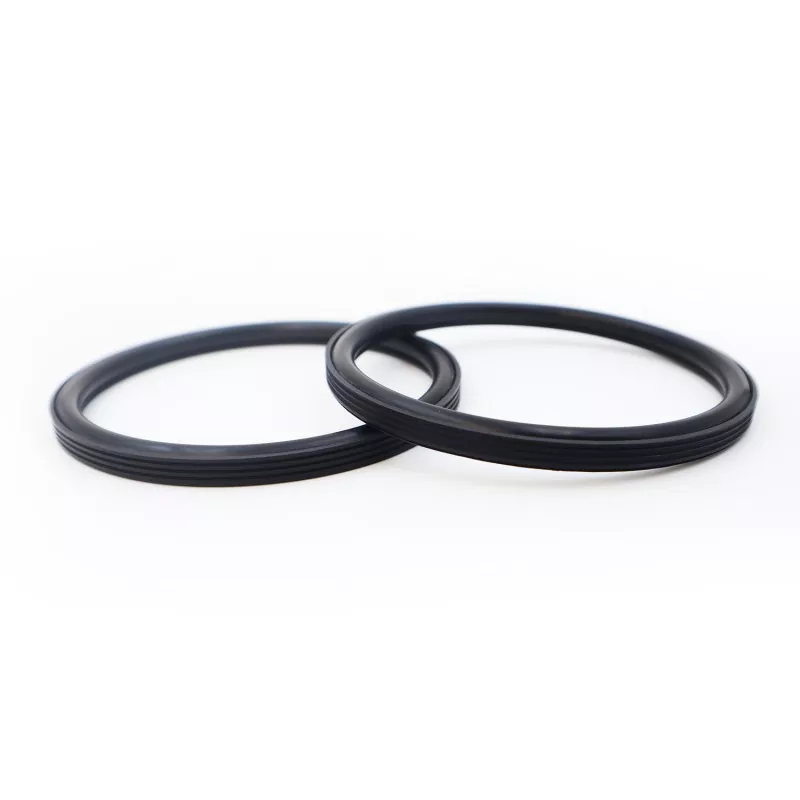

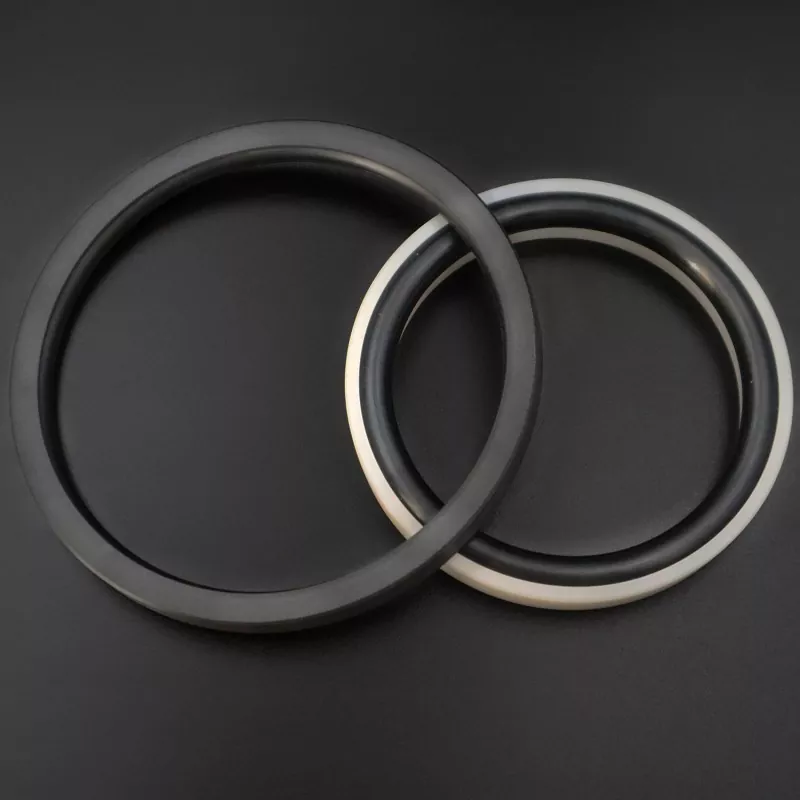

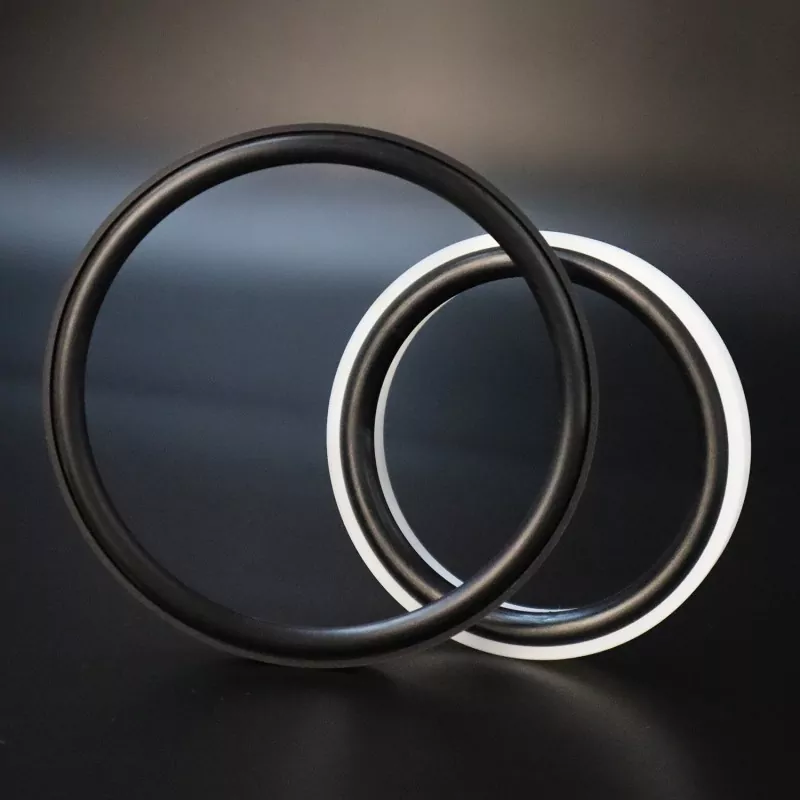

Vòng đệm Piston có răng gia cố RC2062 bao gồm một vòng đệm có răng được thiết kế đặc biệt làm bằng nhựa kỹ thuật hiệu suất cao và vòng chữ O bằng cao su; nó phù hợp cho việc bịt kín một chiều trong các ứng dụng quay và chuyển động tịnh tiến thủy lực.
Nó có tuổi thọ dài, ma sát thấp, hiệu suất bịt kín tuyệt vời, kích thước nhỏ gọn và dễ lắp đặt và bảo trì. Thiết kế tối ưu của môi và độ dày bịt kín đảm bảo bịt kín hiệu quả ngay cả khi tiếp xúc với các môi trường khắc nghiệt như vữa xi măng.
Với cấu trúc tổng thể nhỏ gọn, nó giảm thiểu yêu cầu về không gian lắp đặt và tạo điều kiện thuận lợi cho việc lắp ráp tại chỗ và bảo trì sau đó một cách thuận tiện. Nó phục vụ như một giải pháp bịt kín đáng tin cậy cho buồng piston trong các ứng dụng xử lý bùn. Chúng tôi mời các nhà sản xuất thiết bị công nghiệp đánh giá, so sánh và đặt hàng số lượng lớn cho sản phẩm này.
Các giá trị giới hạn không nên xảy ra đồng thời.
|
Áp suất (MPa) |
Nhiệt độ (°C)
|
Tốc độ (m/s) |
Trung bình |
|
|
Chuyển động tịnh tiến |
Chuyển động quay |
|||
|
100 |
-35 đến +100 (với vòng chữ O NBR) |
6 |
2 |
Nước, bùn, dầu thô, dầu thủy lực, nhũ tương |
|
-20 đến +200 (với vòng chữ O FKM) |
||||
1. Các vật liệu vòng chữ O tương thích bao gồm: Cao su Nitrile RO1 (NBR), Fluoroelastomer RO2 (FKM), v.v.
2. Vật liệu vòng đệm: Vật liệu tiêu chuẩn PTFE4; các vật liệu sẵn có khác bao gồm PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, v.v.
Đặt hàng mẫu: RC2062-80*68.3*7.6-PTFE4-R01
Model - Đường kính lỗ * Đường kính rãnh * Chiều rộng rãnh - Mã vật liệu
Bất kỳ kích thước nào trong các tham số đều có sẵn
|

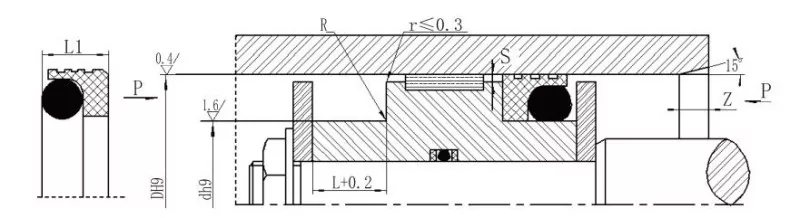

Phạm vi kích thước lỗ khoan Loại tiêu chuẩn D H9 RC2062 |
Phạm vi lỗ khoan Nhiệm vụ nặng nề D H9 RC2062-Z |
Đường kính rãnh d h9 |
Chiều rộng rãnh L+0,2 |
Chiều rộng con dấu L1 |
Bán kính góc Rmax |
Khoảng hở xuyên tâm Smax |
vát mép Zmin |
Đường kính mặt cắt vòng chữ O |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Lưu ý: 1. Đối với đường kính lỗ khoan 30 mm, nên thiết kế rãnh mở.
2. Đối với áp suất vượt quá 30 MPa, nên sử dụng loại H8/f8 cho khe hở đùn.
