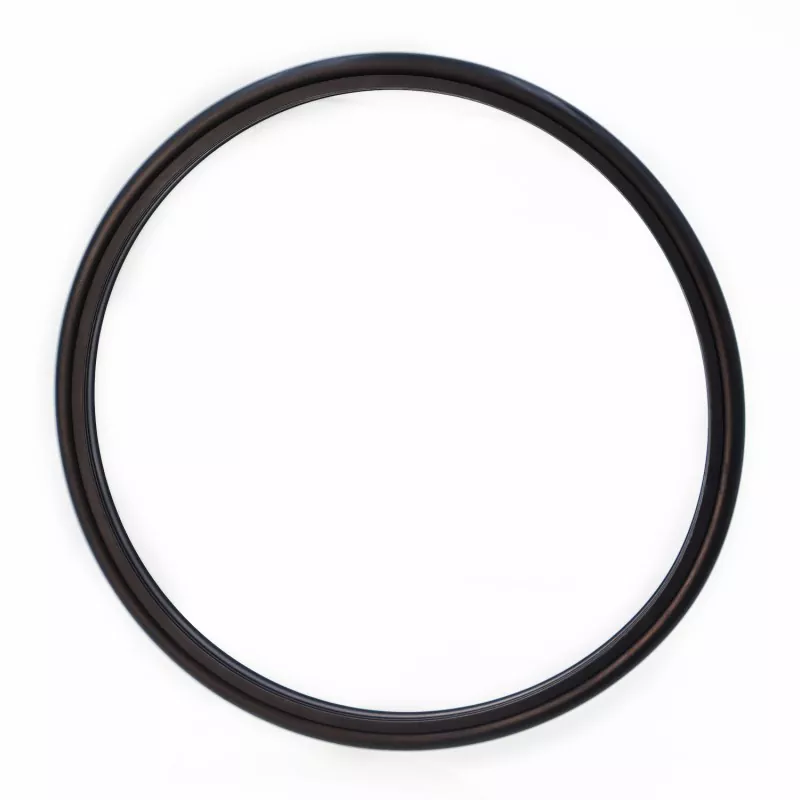

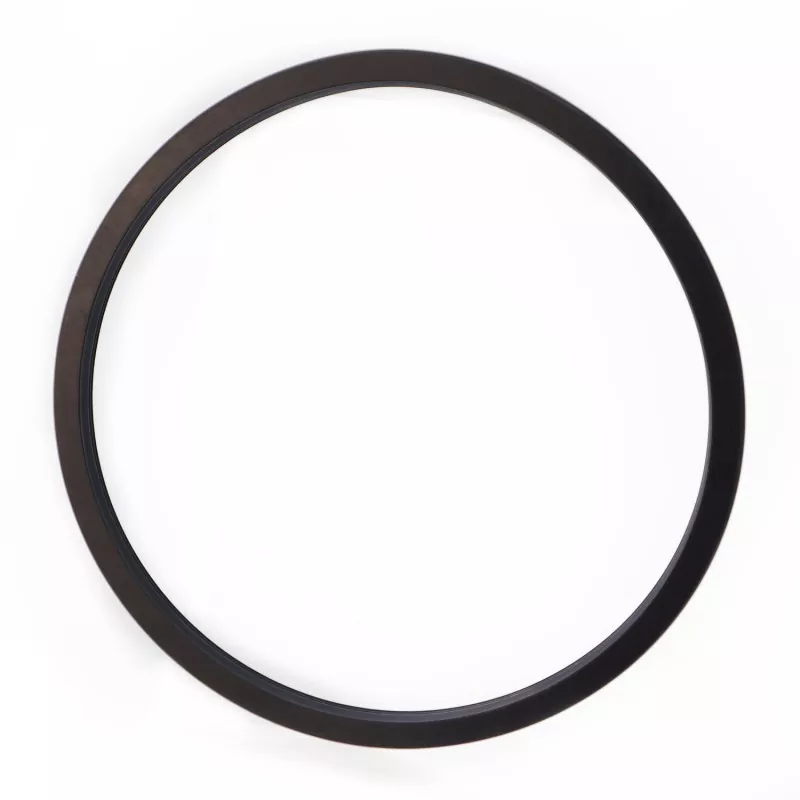

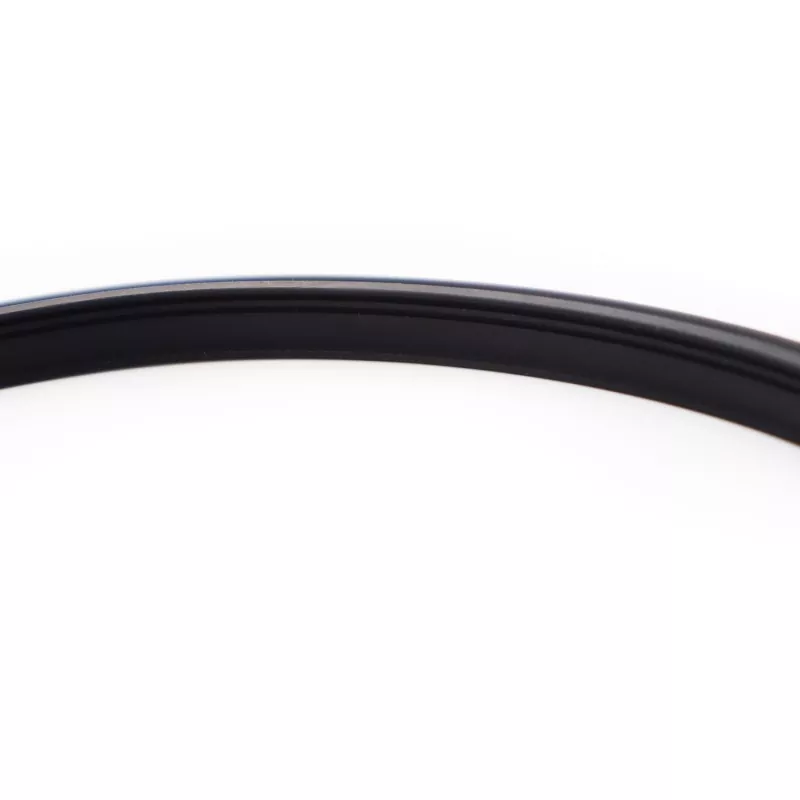

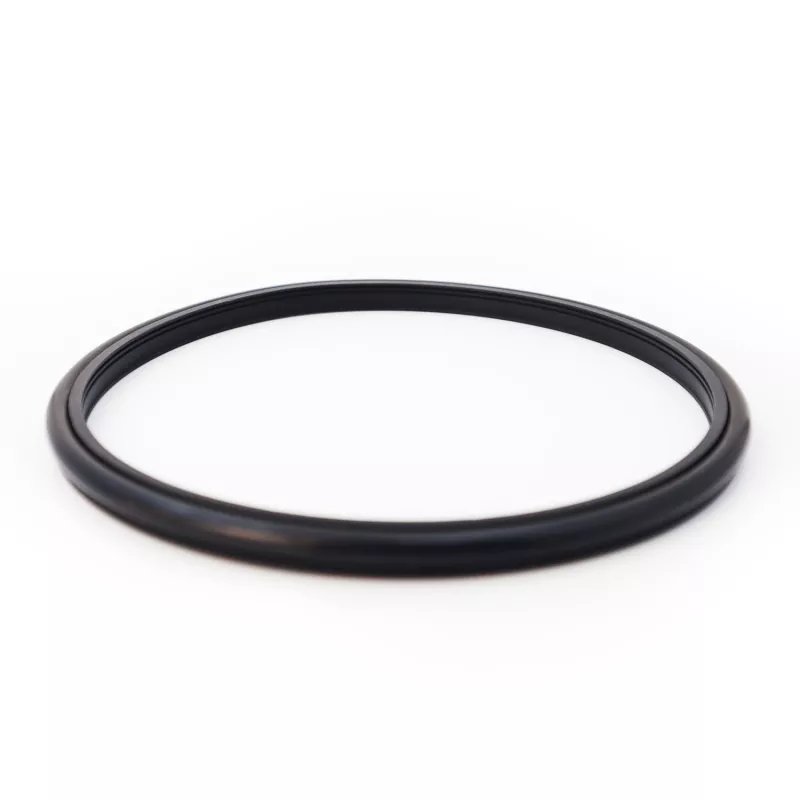

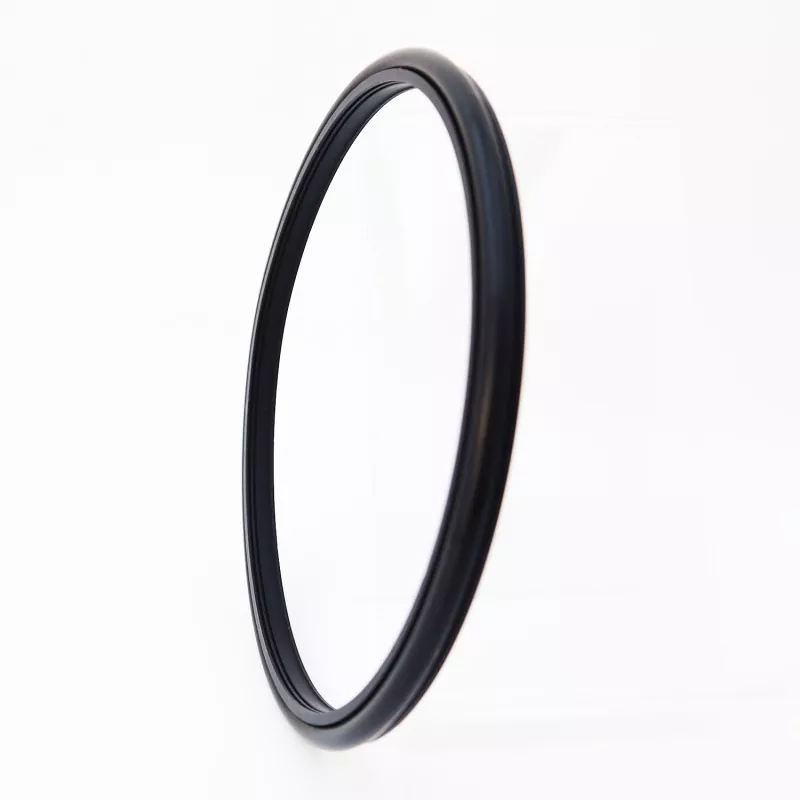

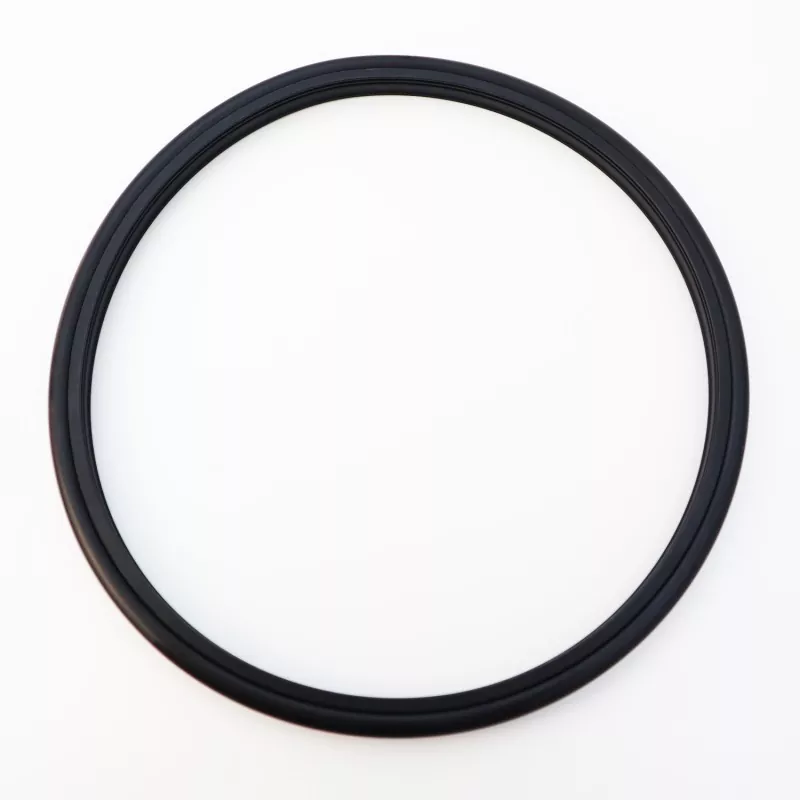

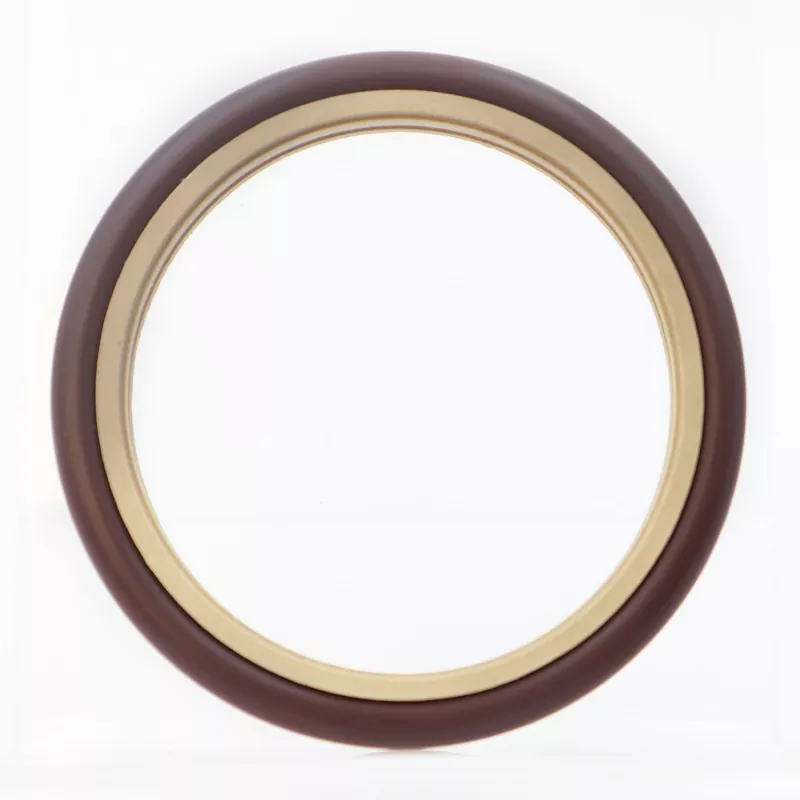

Vòng đệm kết hợp có răng gia cố RC2061 (được thiết kế để bịt kín vữa xi măng) bao gồm một vòng đệm kín có răng được thiết kế đặc biệt làm bằng nhựa kỹ thuật hiệu suất cao và vòng chữ O bằng cao su; nó phù hợp cho việc bịt kín một chiều trong các ứng dụng quay và chuyển động tịnh tiến thủy lực. Độ dày môi được tối ưu hóa của nó chống xói mòn từ bùn xi măng và tạp chất bùn, đảm bảo độ kín đáng tin cậy và ma sát thấp trong khi yêu cầu không gian lắp đặt tối thiểu. Thiết kế tạo điều kiện thuận lợi cho việc lắp ráp và bảo trì dễ dàng, đồng thời giảm thiểu hiệu quả sự xuống cấp nhanh chóng của vòng bịt kín do các hạt vật chất trong môi trường gây ra.
Nó chủ yếu được sử dụng trong các ứng dụng như máy bơm pít tông, máy bơm bùn, dụng cụ khoan trục vít, giàn khoan, thiết bị thăm dò dầu và nhà máy trộn bê tông. Các tính năng chính bao gồm tuổi thọ dài, ma sát thấp, hiệu suất bịt kín tuyệt vời, kích thước nhỏ gọn và dễ lắp đặt và bảo trì.
Khi được sử dụng để bịt kín các vật liệu giống như bùn, nên bơm dầu bôi trơn vào giữa hai (hoặc nhiều) bộ phận bịt kín.
Các giá trị giới hạn không nên xảy ra đồng thời.
|
Áp suất (MPa) |
Nhiệt độ (°C) |
Tốc độ (m/s) |
Trung bình |
|
|
Chuyển động tịnh tiến |
Chuyển động quay |
|||
|
100 |
-35 đến +100 (với vòng chữ O NBR) |
6 |
2 |
Nước, bùn, dầu thô, dầu thủy lực, nhũ tương |
|
-20 đến +200 (với vòng chữ O FKM) |
||||
1. Các vật liệu vòng chữ O tương thích bao gồm: Cao su Nitrile RO1 (NBR), Fluoroelastomer RO2 (FKM), v.v.
2. Vật liệu vòng đệm: Vật liệu tiêu chuẩn PTFE4; các vật liệu sẵn có khác bao gồm PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, v.v.
Đặt hàng Model: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Đường kính trục * Đường kính rãnh * Chiều rộng rãnh - Mã vật liệu)
Có sẵn ở bất kỳ kích thước nào trong phạm vi được chỉ định.
|

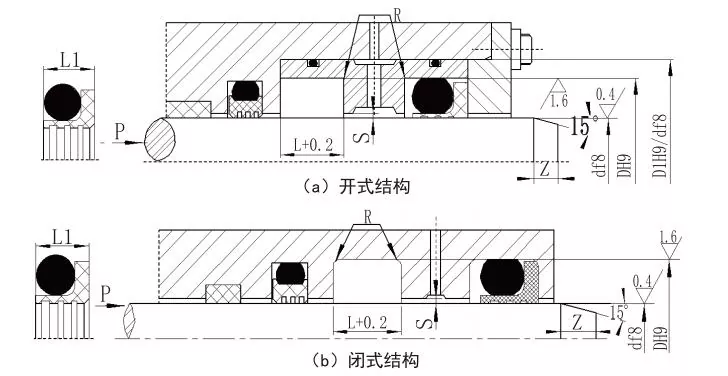

Phạm vi đường kính trục Loại tiêu chuẩn d f8 RC2061 |
Phạm vi đường kính trục Nhiệm vụ nặng nề d f8 RC2061-Z |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0,2 |
Chiều rộng con dấu L1 |
Bán kính góc Rmax |
Khoảng hở xuyên tâm Smax |
vát mép Zmin |
Đường kính mặt cắt vòng chữ O |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5 ~ 15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5 ~ 15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Lưu ý: 1. Đối với đường kính trục 30 mm, nên thiết kế rãnh mở.
2. Đối với các ứng dụng làm kín quay, nên sử dụng độ cứng bề mặt trục HRC ≥58.
3. Đối với áp suất vượt quá 30 MPa, nên sử dụng loại H8/f8 cho khe hở đùn.
