Áp suất/MPa |
Nhiệt độ / °C |
Tốc độ /m/s |
Trung bình |
|
40 |
-35~+100 (có vòng chữ O NBR) |
2 |
Dầu thủy lực, nhũ tương, nước, khí đốt, v.v. |
|
-20~+200 (với vòng chữ O FKM) |
1. Các vật liệu vòng chữ O có sẵn: Cao su Nitrile Butadiene R01 (NBR), Cao su Fluorororubber R02 (FKM), v.v.
2. Vật liệu vòng đệm: Vật liệu tiêu chuẩn PTFE3 và PTFE4; các vật liệu tùy chọn khác bao gồm PTFE1, PTFE2 và PTFE5.
Ví dụ đặt hàng
Đặt hàng Model RC2052—80x91×4.2—PTFE3—R01 Model-dxDxL- Mã vật liệu
Đặt hàng Model RCX17—80x91×4.2—HPU Model-dxDxL- Mã vật liệu

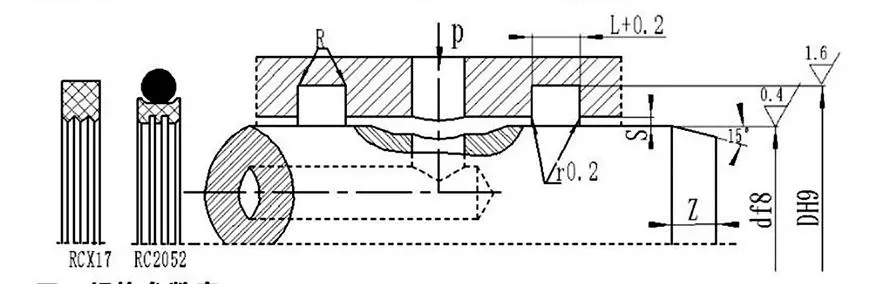

Bảng thông số kỹ thuật và thông số (bất kỳ thông số kỹ thuật nào trong phạm vi thông số đều có sẵn)
|
Phạm vi đường kính trục d f8 |
Đường kính rãnh DH9 |
Chiều rộng rãnh L+⁰.2 |
Khoảng hở xuyên tâm Smax |
Các góc tròn Rmax |
vát mép Zmin |
|
|
0 ~ 10Mpa |
10 ~ 20Mpa |
|||||
|
6~18 |
d+49 |
2.2 |
0.15 |
0.1 |
0.4 |
2 |
|
19~37 |
d+7,5 |
3.2 |
0.2 |
0.15 |
0.6 |
3 |
|
38~199 |
d+11.0 |
4.2 |
0.25 |
0.2 |
1.0 |
4 |
|
200~255 |
d+15,5 |
6.3 |
0.3 |
0.25 |
1.3 |
5 |
|
256~649 |
d+21.0 |
8.1 |
0.3 |
0.25 |
1.8 |
7 |
|
650~1500 |
d+28,0 |
9.5 |
0.45 |
0.3 |
2.0 |
8 |
Lưu ý: Đối với đường kính trục ≤ 30mm, nên sử dụng rãnh hở.
|
d |
D |
L |
d |
D |
L |
d |
D |
L |
d |
D |
L |
|
8 |
12.9 |
2.2 |
48 |
59.0 |
4.2 |
150 |
161.0 |
4.2 |
350 |
371.0 |
8.1 |
|
10 |
14.9 |
2.2 |
50 |
61.0 |
4.2 |
160 |
171.0 |
4.2 |
360 |
381.0 |
8.1 |
|
12 |
16.9 |
2.2 |
55 |
66.0 |
4.2 |
170 |
181.0 |
4.2 |
370 |
391.0 |
8.1 |
|
14 |
18.9 |
2.2 |
60 |
71.0 |
4.2 |
180 |
191.0 |
4.2 |
380 |
401.0 |
8.1 |
|
15 |
19.9 |
2.2 |
63 |
74.0 |
4.2 |
190 |
201.0 |
4.2 |
390 |
411.0 |
8.1 |
|
16 |
20.9 |
2.2 |
65 |
76.0 |
4.2 |
200 |
215.5 |
6.3 |
400 |
421.0 |
8.1 |
|
18 |
22.9 |
2.2 |
70 |
81.0 |
4.2 |
210 |
225.5 |
6.3 |
420 |
441.0 |
8.1 |
|
20 |
27.5 |
3.2 |
75 |
86.0 |
4.2 |
220 |
235.5 |
6.3 |
450 |
471.0 |
8.1 |
|
22 |
29.5 |
3.2 |
80 |
91.0 |
4.2 |
230 |
245.5 |
6.3 |
480 |
501.0 |
8.1 |
|
24 |
31.5 |
3.2 |
85 |
96.0 |
4.2 |
240 |
255.5 |
6.3 |
500 |
521.0 |
8.1 |
|
25 |
32.5 |
3.2 |
90 |
101.0 |
4.2 |
250 |
265.5 |
6.3 |
520 |
541.0 |
8.1 |
|
28 |
35.5 |
3.2 |
95 |
106.0 |
4.2 |
260 |
281.0 |
8.1 |
550 |
571.0 |
8.1 |
|
30 |
37.5 |
3.2 |
100 |
111.0 |
4.2 |
270 |
291.0 |
8.1 |
600 |
621.0 |
8.1 |
|
32 |
39.5 |
3.2 |
105 |
116.0 |
4.2 |
280 |
301.0 |
8.1 |
630 |
651.0 |
8.1 |
|
35 |
42.5 |
3.2 |
110 |
121.0 |
4.2 |
290 |
311.0 |
8.1 |
650 |
678.0 |
8.1 |
|
36 |
43.5 |
3.2 |
115 |
126.0 |
4.2 |
300 |
321.0 |
8.1 |
670 |
698.0 |
9.5 |
|
38 |
49.0 |
4.2 |
120 |
131.0 |
4.2 |
310 |
331.0 |
8.1 |
700 |
728.0 |
9.5 |
|
40 |
51.0 |
4.2 |
125 |
136.0 |
4.2 |
320 |
341.0 |
8.1 |
750 |
778.0 |
9.5 |
|
42 |
53.0 |
4.2 |
130 |
141.0 |
4.2 |
330 |
351.0 |
8.1 |
800 |
828.0 |
9.5 |
|
45 |
56.0 |
4.2 |
140 |
151.0 |
4.2 |
340 |
361.0 |
8.1 |
1000 |
1028.0 |
9.5 |
Lưu ý: Thông số kỹ thuật bắt buộc không được liệt kê ở đây; vui lòng liên hệ với công ty chúng tôi. Chúng tôi cung cấp các sản phẩm có đường kính tối đa 2800mm.
Hướng dẫn cài đặt và sử dụng toàn diện
Rui Chen biết rằng việc lắp đặt đúng là điều kiện tiên quyết đầu tiên để đảm bảo con dấu hoạt động đầy đủ, chúng tôi cũng sẽ cung cấp cho bạn hướng dẫn toàn diện về cách sử dụng từng sản phẩm, đặc biệt là các bộ phận tùy chỉnh phức tạp hoặc không chuẩn, sẽ có hướng dẫn cài đặt đồ họa chi tiết.
Những hướng dẫn này đi kèm với sơ đồ từng bước có độ phân giải cao và hướng dẫn bằng văn bản hiển thị rõ ràng các điểm kiểm tra trước khi lắp đặt, các bước cài đặt chính xác, các công cụ cần thiết và các thao tác sai cần tránh, như thể các kỹ sư của chúng tôi đang có mặt tại chỗ. Ngoài ra, đối với các hệ thống hoặc cụm lắp ráp phức tạp, chúng tôi tạo các video hướng dẫn chuyên nghiệp cho phép người vận hành của bạn nắm vững các kỹ thuật lắp đặt và biện pháp phòng ngừa một cách trực quan và nhanh chóng thông qua các minh họa động, giúp giảm đáng kể nguy cơ hỏng hóc sớm do lắp đặt không đúng cách.
