1. Kháng hóa chất tuyệt vời
2. Phạm vi nhiệt độ hoạt động rộng
3. Thích hợp cho bôi trơn ít dầu và bôi trơn không dầu
4. Ma sát thấp để tiêu thụ điện năng tối thiểu
5. Thích hợp cho tốc độ tuyến tính cao
6. Không có hiệu ứng dính trượt, lực cản khởi động thấp sau thời gian ngừng hoạt động kéo dài
7. Thích hợp cho các trục quay không cứng (với sự lựa chọn phù hợp của phớt môi PTFE)
8. Thích hợp cho các ứng dụng áp suất cao
Các ứng dụng điển hình bao gồm: máy nén quay, máy nén trục vít, hộp số/hộp số, máy thổi, động cơ, máy công cụ, máy bơm, động cơ thủy lực, máy ly tâm, v.v.
Yêu cầu về độ cứng đối với bề mặt giao phối
Độ cứng khuyến nghị: HRC ≥ 58. Độ cứng yêu cầu phụ thuộc vào nhiều yếu tố; đối với các ứng dụng áp suất thấp và tốc độ thấp, trục quay mềm hơn cũng phù hợp. Đối với kim loại mềm, nên sử dụng vòng đệm môi PTFE6.
Yêu cầu về chất lượng đối với bề mặt tiếp xúc Ra=0,2-0,63 um Rz=1-3um Rmax=1-4um
|
Hình dạng mặt cắt ngang |
Người mẫu |
Áp lực |
Nhiệt độ |
Tốc độ |
Trung bình |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Dầu, khí đốt, nước, v.v. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Dầu, khí đốt, nước, v.v. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Dầu, khí đốt, nước, v.v. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Dầu, khí đốt, nước, v.v. |
Phốt tuần hoàn xoắn ốc động lực chất lỏng: Loại RCS-D sử dụng phốt môi có kiểu tuần hoàn xoắn ốc, cải thiện hiệu suất bịt kín. Trục quay chỉ được phép quay theo một hướng.

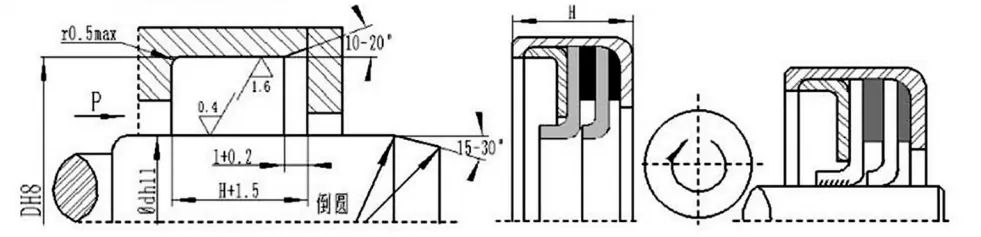

Yêu cầu về vị trí lắp đặt
Ví dụ đặt hàng: RCS-A-65×85×10 Mẫu - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
Hãy liên hệ với công ty chúng tôi; mẫu RC2057 cung cấp các sản phẩm có chiều dài tối đa 1600mm.
Hướng dẫn lắp đặt phớt dầu PTFE
1. Làm sạch và bôi trơn phớt dầu và tất cả các bộ phận lắp đặt;
2. Trước khi lắp đặt, phớt dầu phải được lắp vào một trục nhẵn có cùng đường kính với trục để tránh bị siết quá chặt và hỏng lắp đặt, đồng thời để tránh quá nhiệt trong quá trình vận hành ban đầu;
3. Trước khi lắp đặt, bôi chất bịt kín (chẳng hạn như Loctite 601 hoặc 641) lên chu vi bên ngoài và mặt cuối của phớt dầu để tránh rò rỉ ở đường kính ngoài;
4. Khi lắp môi bịt dầu PTFE vào trục, môi bịt dầu PTFE phải được bảo vệ để tránh làm hỏng môi bịt kín do ren, rãnh then, v.v.;
5. Nên sử dụng ống dẫn hướng để lắp phớt dầu PTFE nhằm bảo vệ môi khỏi bị hư hại. Ống dẫn hướng có góc côn 15 độ ở đầu dẫn hướng và lỗ bên trong của đầu kia là khớp trượt trên trục. Đường kính ngoài của ống dẫn hướng là đường kính trục + 1mm, có bề mặt nhẵn và các cạnh được bo tròn. Xem Hình 1 để biết cách lắp đặt phớt dầu PTFE;
6. Chất liệu ống dẫn hướng được khuyến khích là nhựa cứng;
7. Sau khi lắp phớt dầu, nó phải được cố định bằng thiết bị kẹp và bịt kín bằng keo ở chu vi bên ngoài và mặt cuối. Xem Hình 2 để biết cách cố định phớt dầu PTFE.

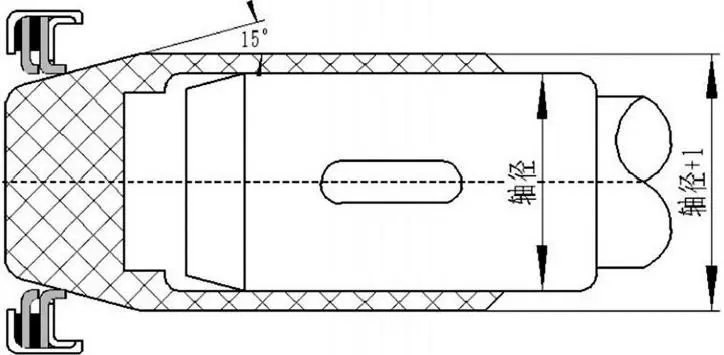

Hình 1. Lắp đặt phớt dầu PTFE.

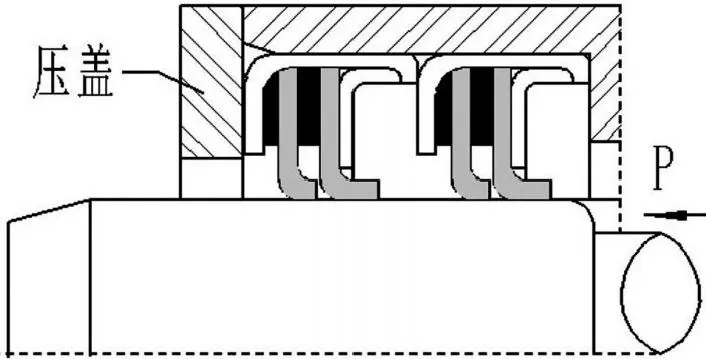

Hình 2. Cố định phớt dầu PTFE.
