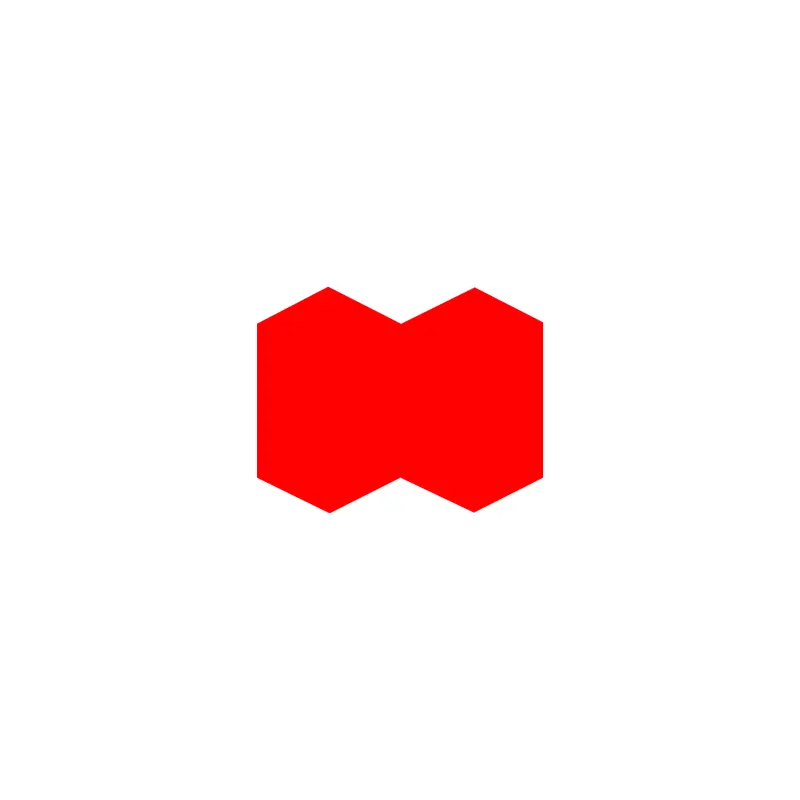

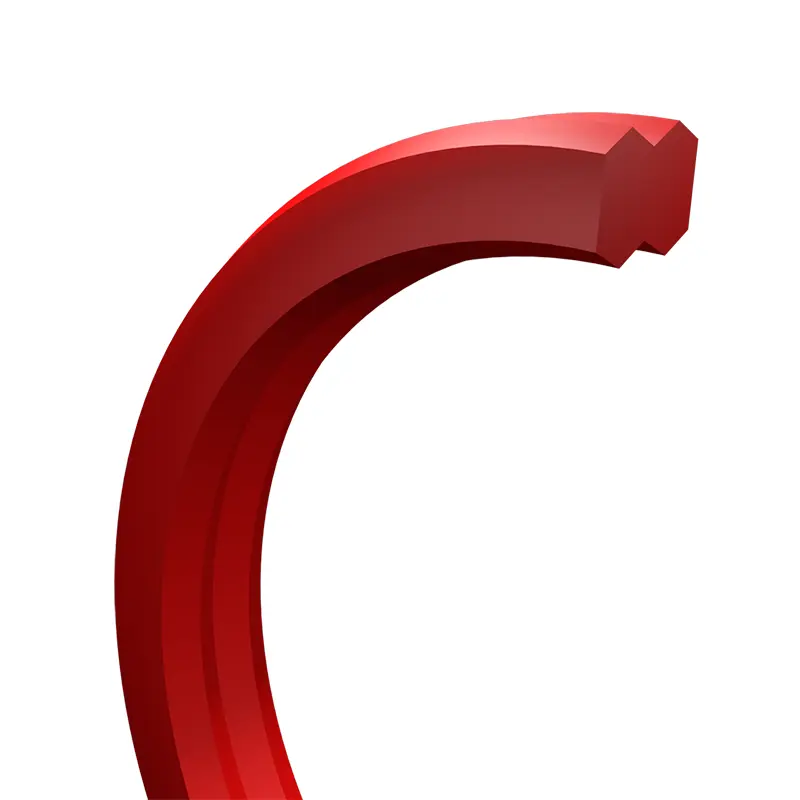

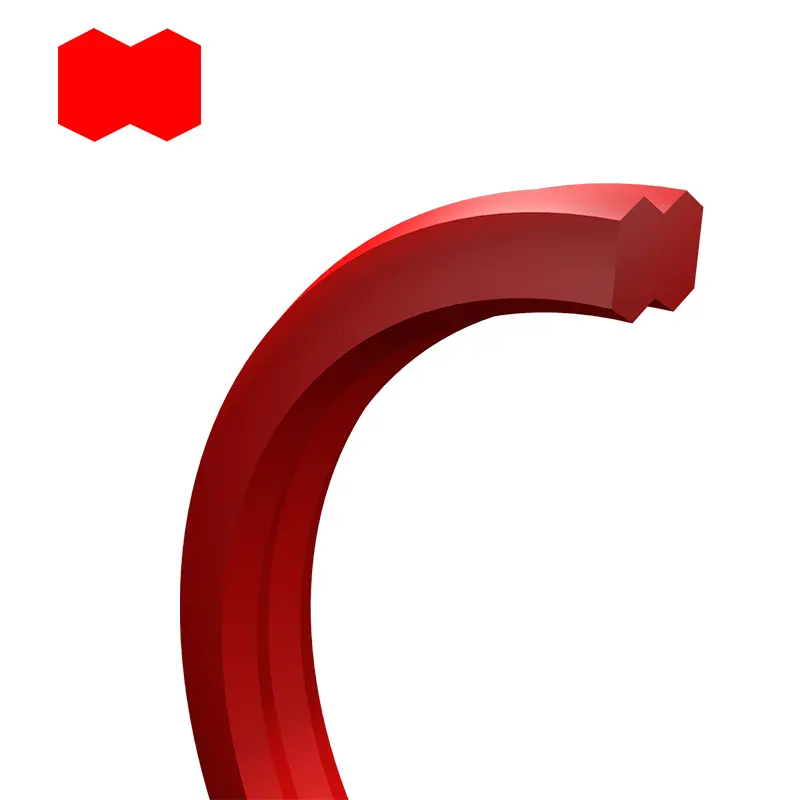

Vòng niêm phong hình quả tạ

Trong thiết kế xi lanh thủy lực hiện tại, vòng O hoặc vòng O RING + kết hợp vòng giữ chủ yếu được sử dụng làm con dấu tĩnh. Tuy nhiên, giải pháp niêm phong này có một số rủi ro nhất định trong quá trình lắp ráp vì vòng chữ O có thể bị xoắn và vị trí của vòng giữ có thể không tối ưu. Giải pháp này cũng cho thấy những nhược điểm trong trường hợp xung áp lực và sự xâm nhập của bụi bẩn. Trong trường hợp này, vòng niêm phong hình tạ có thể được sử dụng như một sự thay thế lý tưởng như một con dấu thủy lực tĩnh của một bản gốc.

Các tính năng và ứng dụng sản phẩm:

Dữ liệu kỹ thuật

Áp lực: Lên đến 50MPa.

Nhiệt độ: -35 ℃ ...+110.

Vật liệu: Polyurethane.

Yêu cầu cài đặt

(1) Chamfer C cài đặt được chọn theo giá trị của độ sâu rãnh W (mm)

Khi w <3; C≥3.

Khi w> 3; C≥5.

(2) Hoàn thiện bề mặt

(3) Vòng niêm phong hình quả tạ không có rò rỉ trong các điều kiện thử nghiệm sau và rất kháng với đùn.

(4) Khoảng cách niêm phong tối ưu:

Lỗ khoan xi lanh - H8

Hướng dẫn tay áo - G6

Vì con dấu rất kháng với đùn, có thể đạt được khoảng cách niêm phong xuyên tâm là 0,2 mm.

Trong việc sử dụng nhiệt độ thấp, nên tránh các độ lệch từ tay áo dẫn đến lỗ khoan xi lanh và thanh piston.

Khuyến nghị cài đặt

Lợi thế

So với các kết hợp vòng O hoặc vòng O + Ring +, các con dấu tạ có những lợi thế sau:

(1) rất chống xoắn

(2) Dễ dàng cài đặt

(3) Cuộc sống phục vụ lâu dài

(4) Điện trở áp suất cao

Ứng dụng

Các con dấu tạ thường được sử dụng trong các xi lanh thủy lực, chẳng hạn như:

(1) Xe nâng

(2) Thủy lực máy móc xây dựng

(3) Thủy lực công nghiệp

(4) Máy công cụ

(5) Máy ép phun

(6) Máy ép thủy lực

(7) van hộp mực
