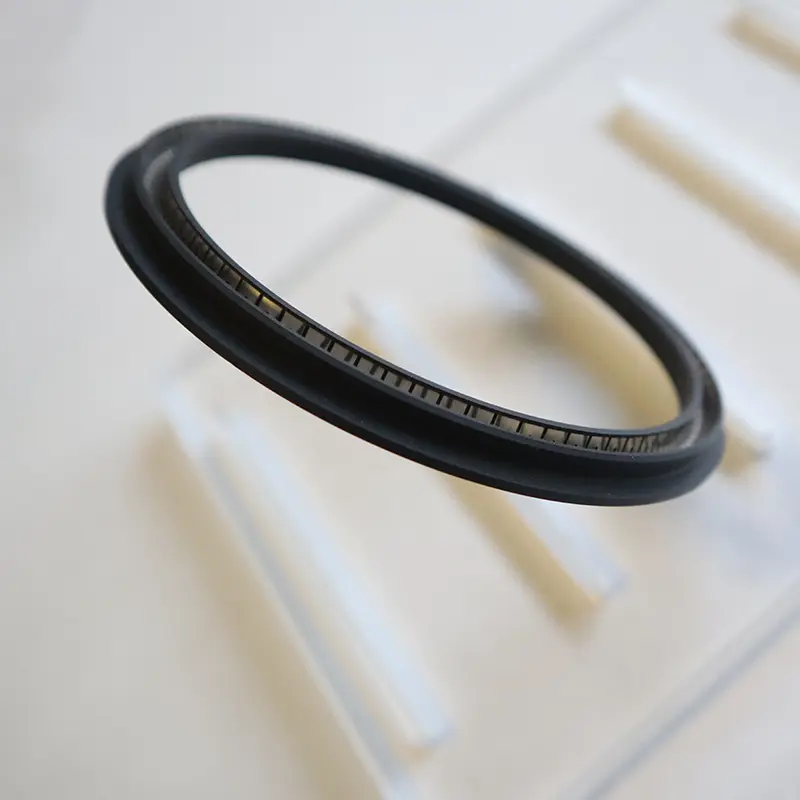

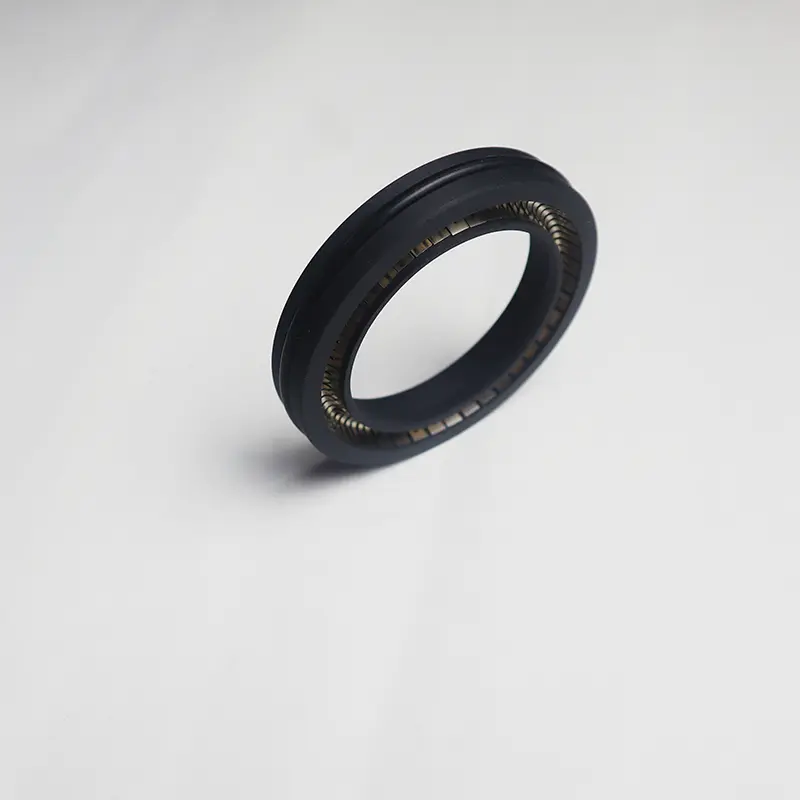

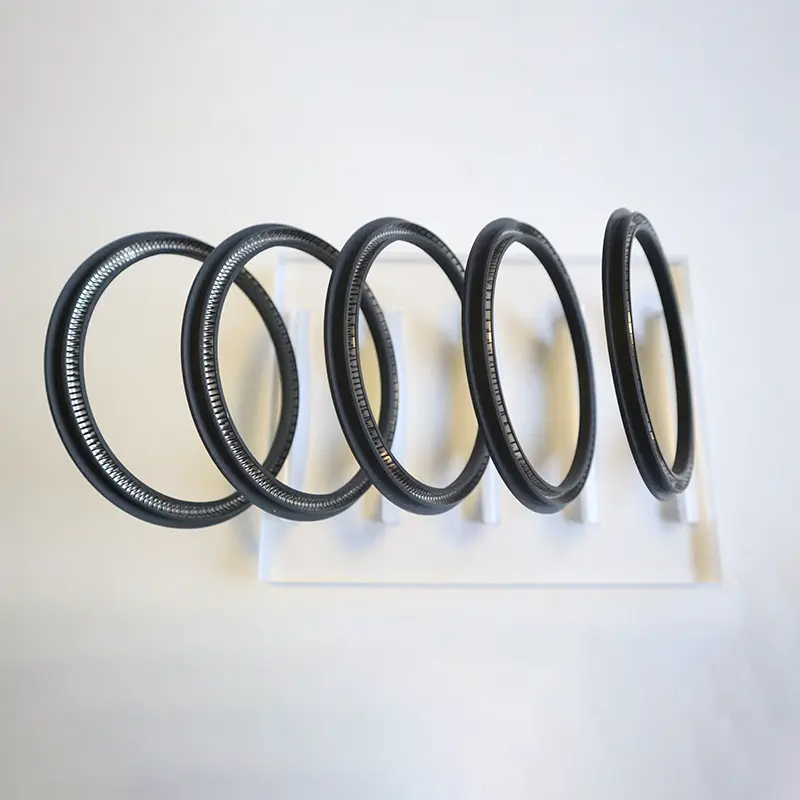

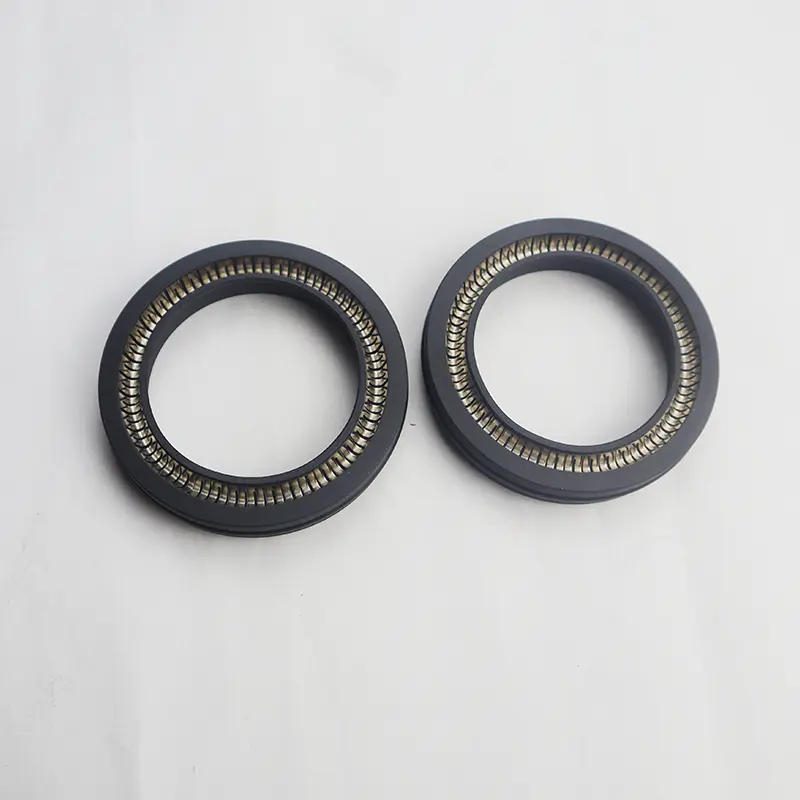

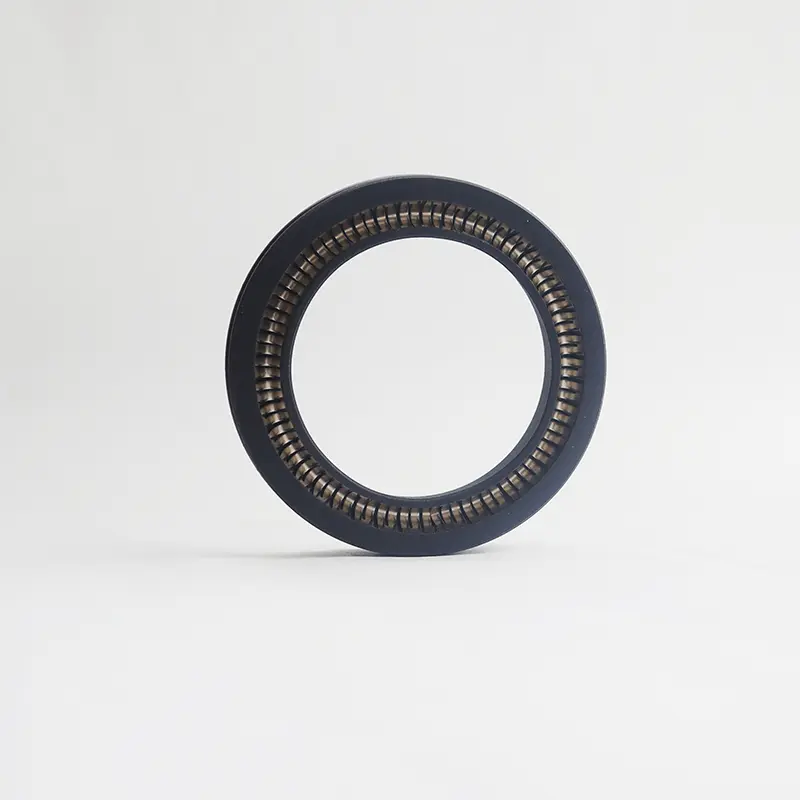

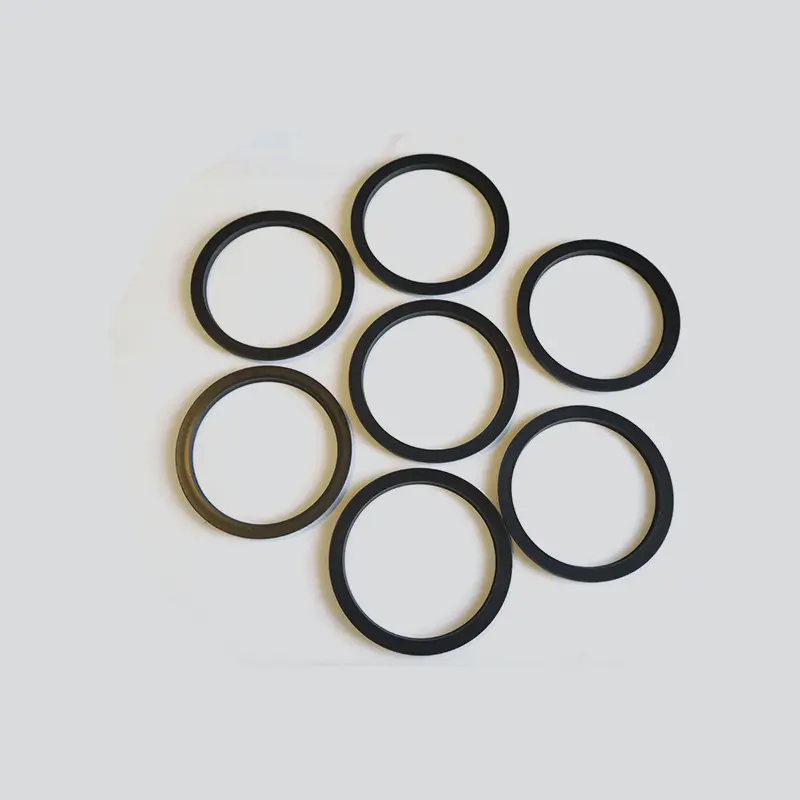

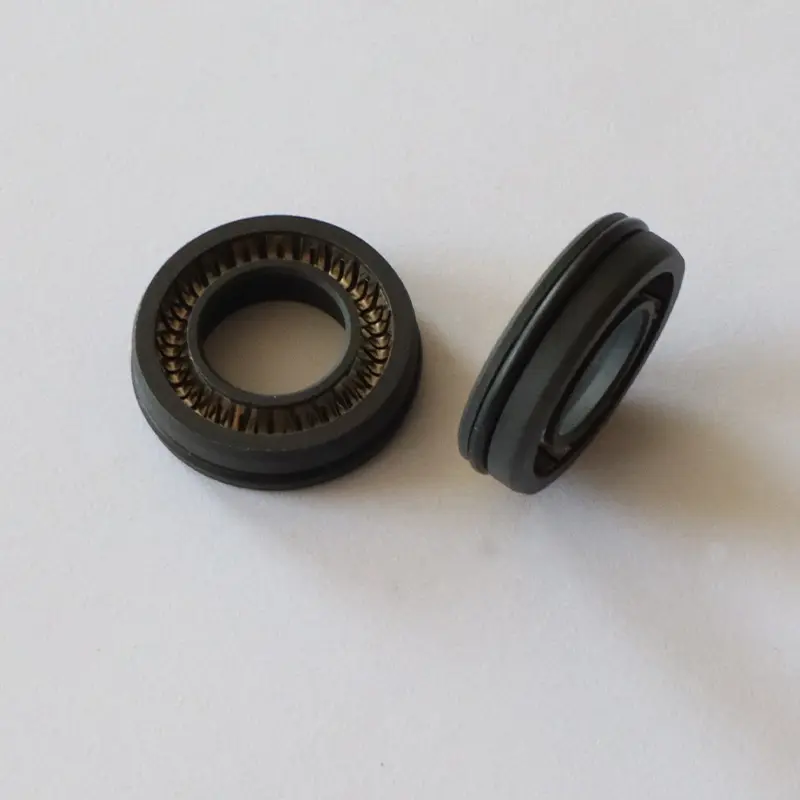

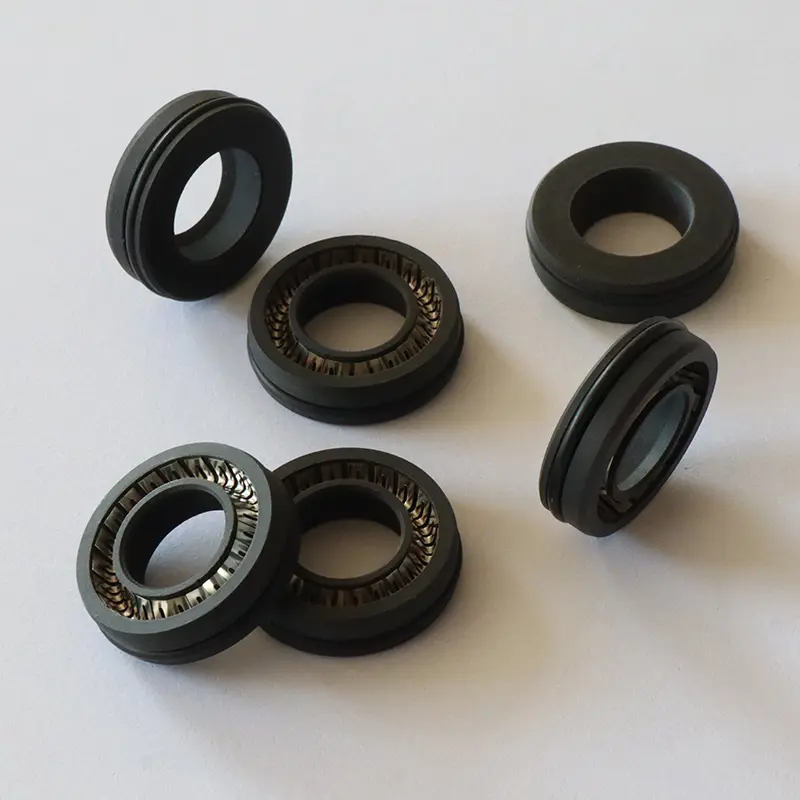

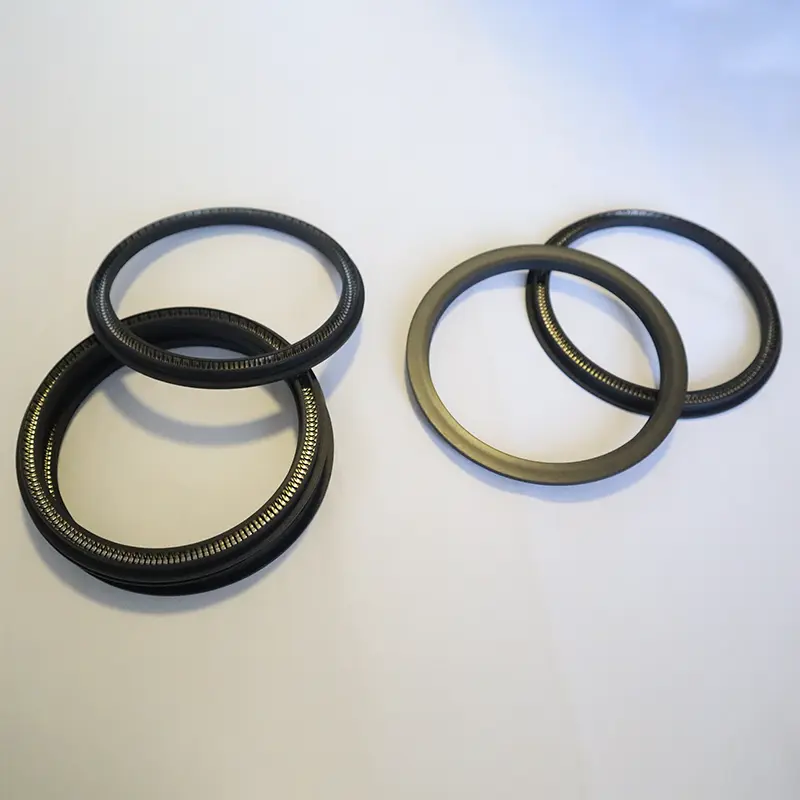

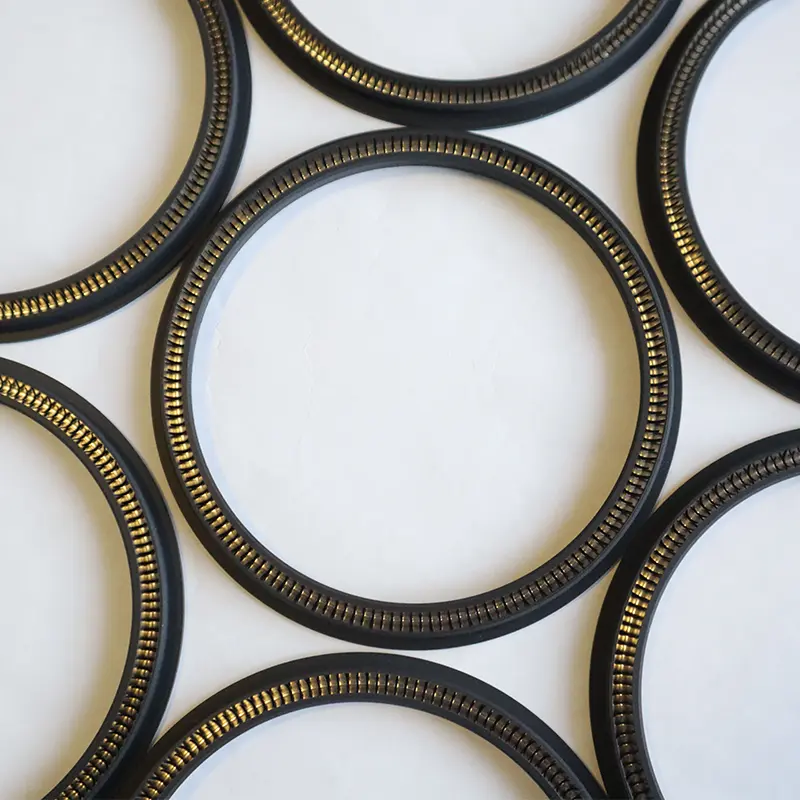

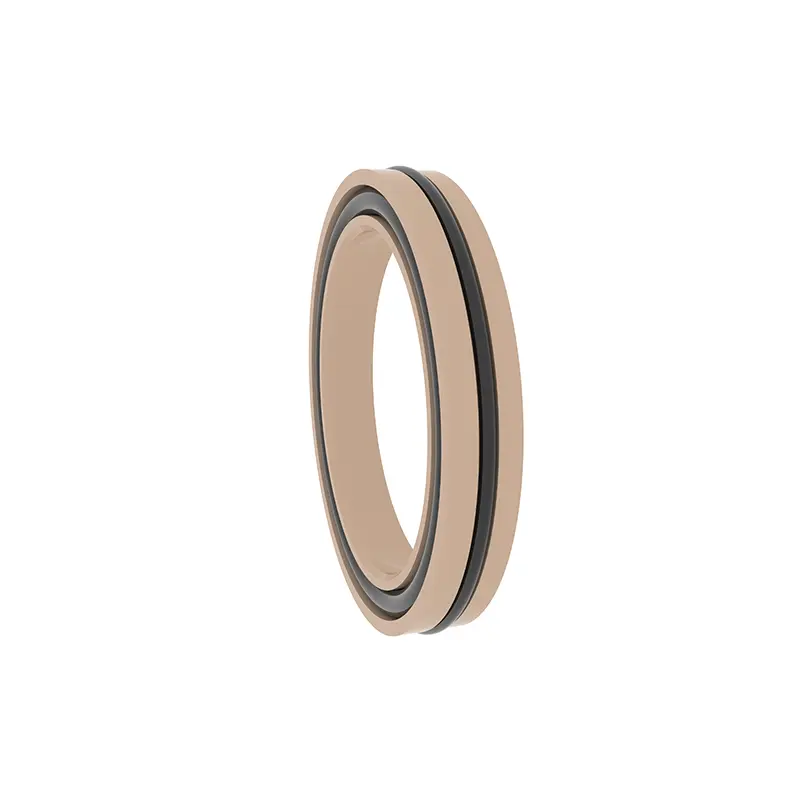

Con dấu có năng lượng lò xo cho trục quay

Con dấu có năng lượng lò xo cho trục quay là một trong những con dấu được phát triển bởi các con dấu Ruichen. Ngoài ra, chúng tôi có nhiều loại con dấu khác và một loạt các vật liệu niêm phong khác nhau. Cụ thể, chúng tôi có mô hình nội bộ của riêng mình để đặt tên cho chúng. Sau đây giới thiệu hai mô hình, RC2055 và RC2056.

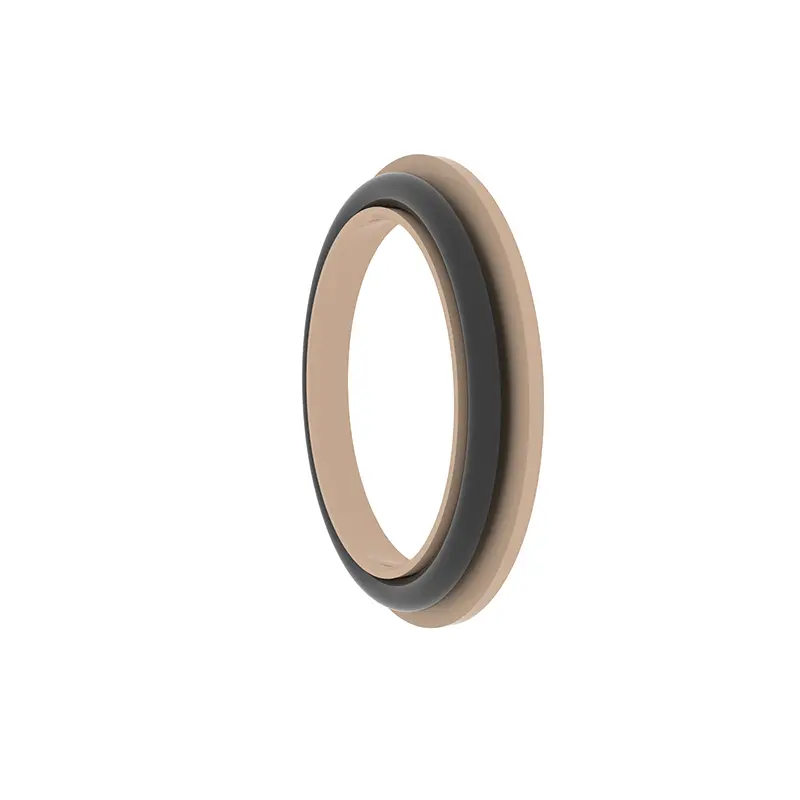

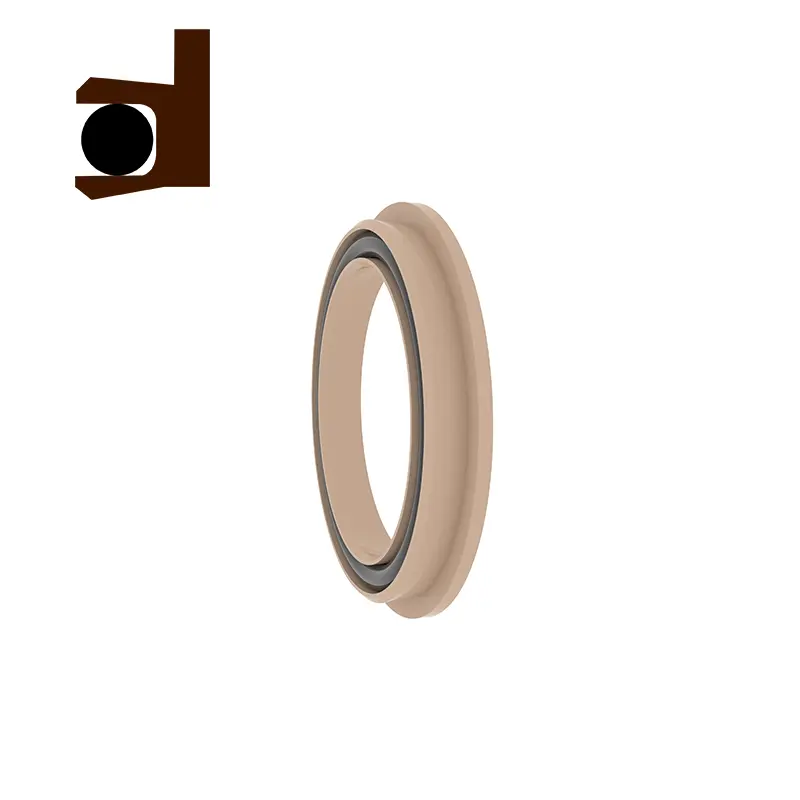

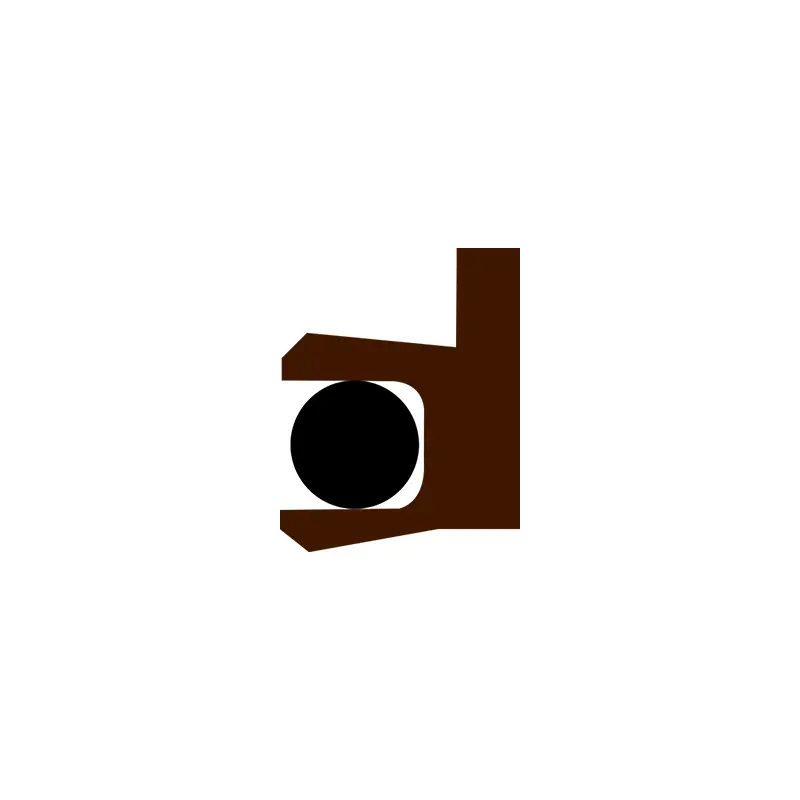

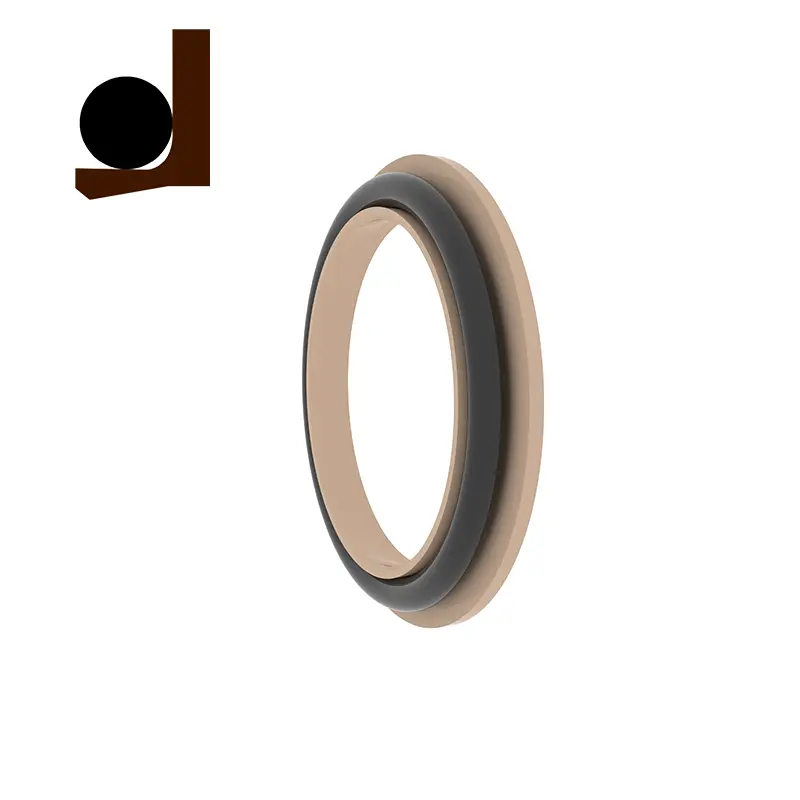

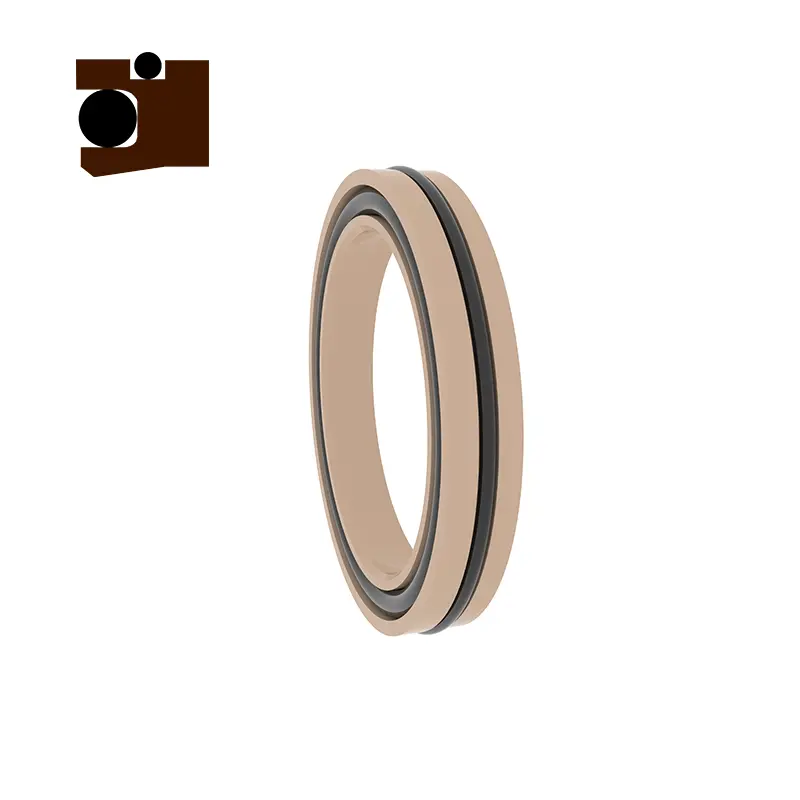

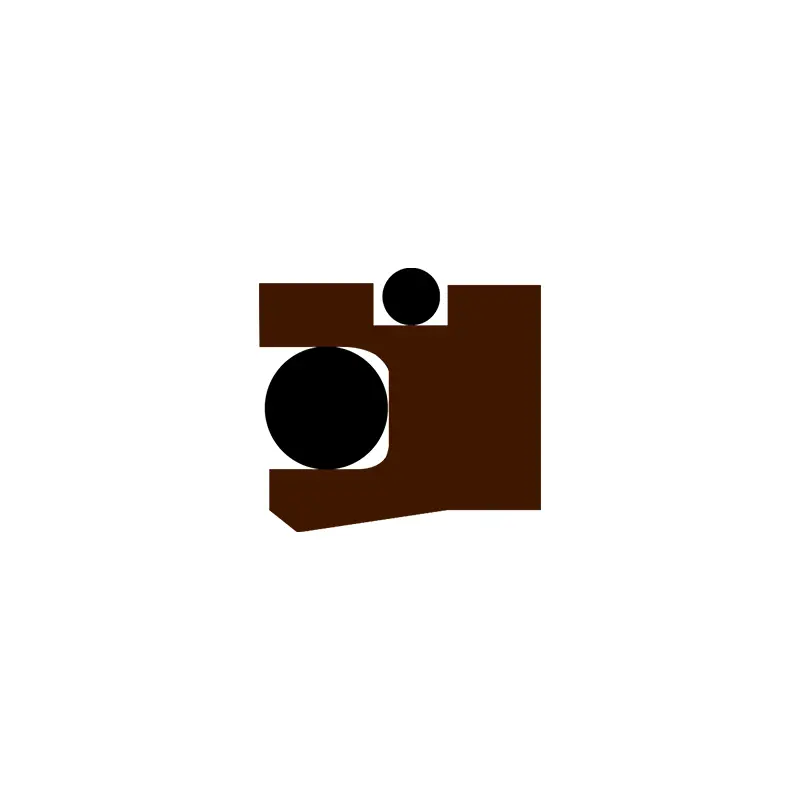

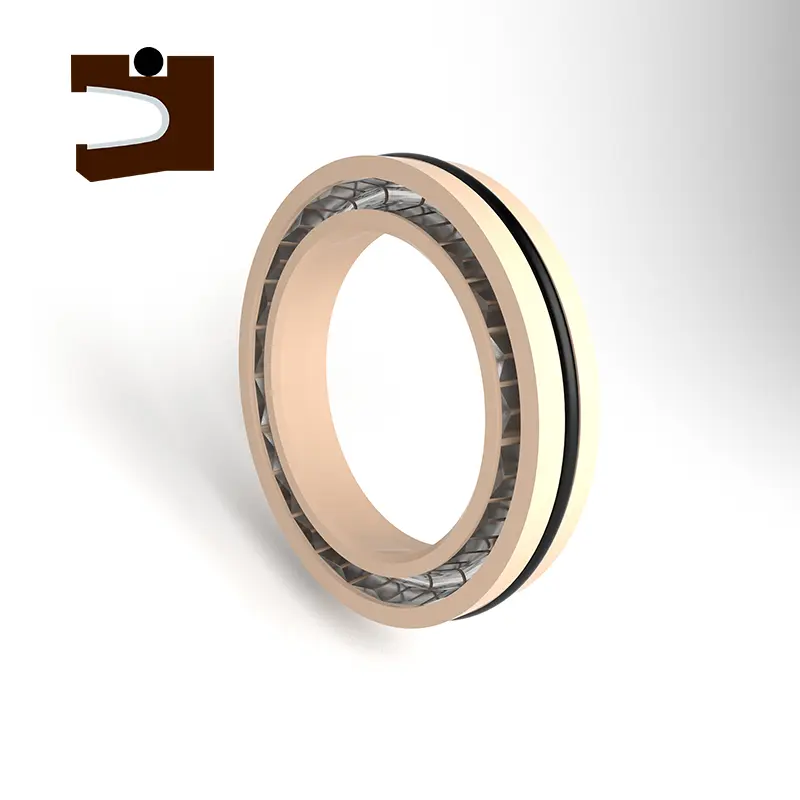

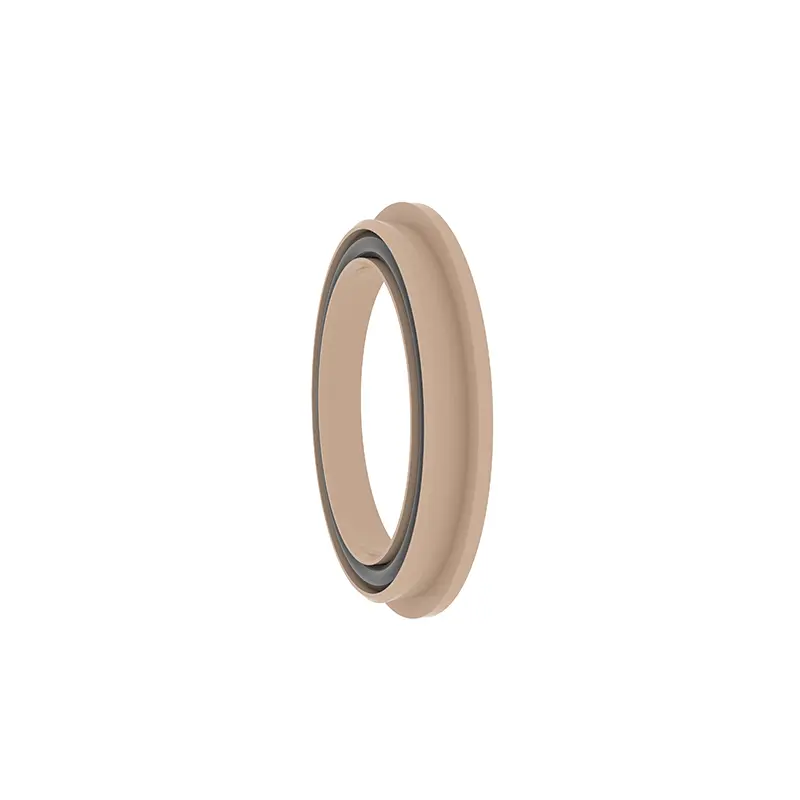

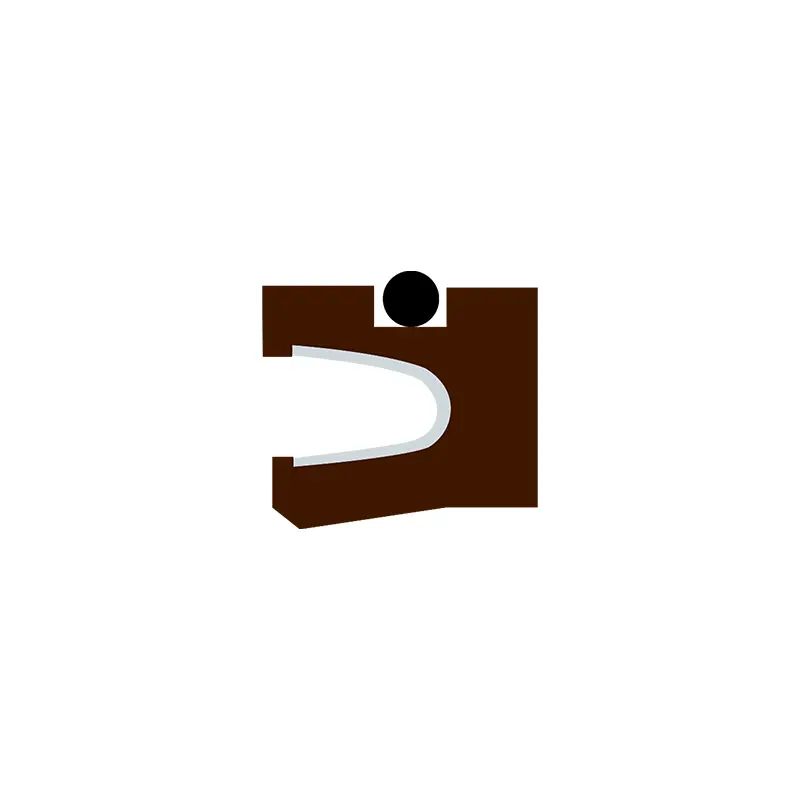

RC2055 và RC2056 là pan-seals quay, RC2055-B là một con dấu răng quay, RC2056-B là con dấu kết hợp hình chữ Y quay và RC2055-C là con dấu kết hợp hình chữ Y quay. Các mô hình khác nhau trong cùng một loạt có cùng đặc điểm rãnh và có thể hoán đổi cho nhau. Toàn bộ loạt con dấu có năng lượng lò xo cho trục quay phù hợp cho các con dấu chức năng cao áp suất đơn hướng áp dụng cho các trục quay. Trong số đó, RC2055 và RC2056 bao gồm các lò xo bằng thép không gỉ và nhựa chức năng cao. Khi sử dụng RC2055-B, RC2056-B và RC2055-C, cần phải chọn một cách hợp lý vật liệu đàn hồi phù hợp.

Các tính năng và ứng dụng sản phẩm:

Tính năng sản phẩm:

Sự kết hợp của lò xo bằng thép không gỉ và nhựa chức năng cao có hiệu suất và độ bền niêm phong tuyệt vời.

Thiết kế rãnh của mỗi loạt là giống nhau, có thể được thay thế và thích nghi linh hoạt với các điều kiện làm việc khác nhau.

Các mô hình được bao gồm trong con dấu tràn đầy năng lượng lò xo cho trục quay phù hợp để niêm phong áp suất một chiều để đáp ứng các nhu cầu công nghiệp đa dạng.

RC2055-B, RC2055-C và RC2056-B hỗ trợ lựa chọn các vật liệu đàn hồi phù hợp theo điều kiện làm việc để cải thiện khả năng thích ứng.

Kịch bản ứng dụng:

Xoay trục áp suất một chiều, phù hợp cho thiết bị công nghiệp, máy móc kỹ thuật, hệ thống thủy lực, v.v.

Các yêu cầu niêm phong chức năng cao, chẳng hạn như hóa dầu, thiết bị năng lượng, máy móc hạng nặng, v.v.

Ưu điểm kỹ thuật:

Lò xo bằng thép không gỉ cung cấp lực xuyên tâm ổn định để đảm bảo hiệu ứng niêm phong lâu dài.

Sự kết hợp của các vật liệu nhựa và chất đàn hồi chức năng cao phù hợp cho điều kiện làm việc cao và áp suất cao.

Thiết kế có thể hoán đổi cho nhau đơn giản hóa việc cài đặt và bảo trì và giảm chi phí sử dụng.

Đề xuất sử dụng:

Chọn mô hình con dấu thích hợp và vật liệu đàn hồi theo các điều kiện làm việc cụ thể.

Đảm bảo rãnh sạch sẽ trong quá trình lắp đặt để tránh thiệt hại cho con dấu.

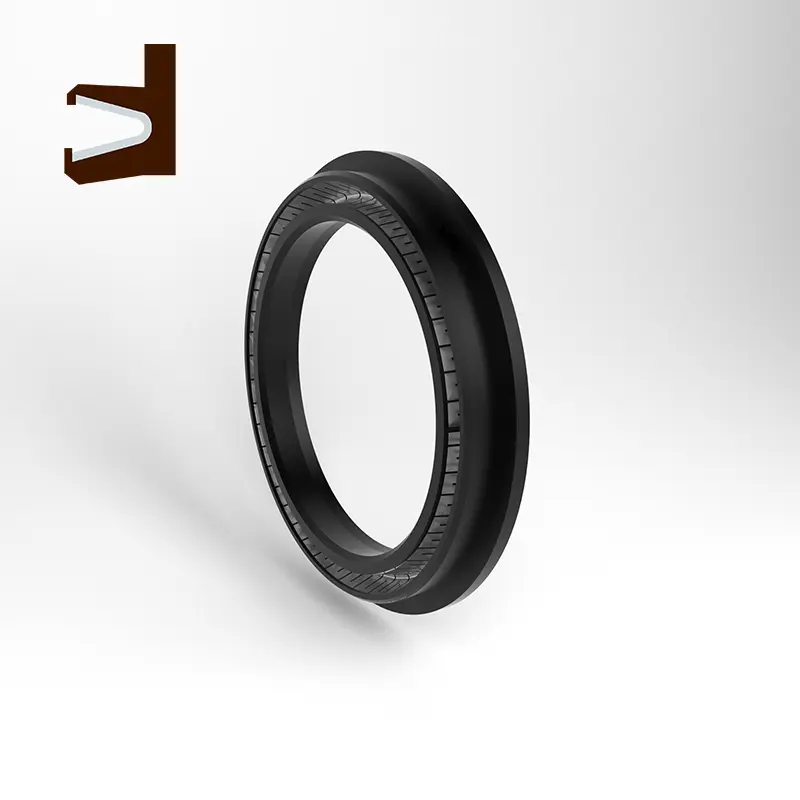

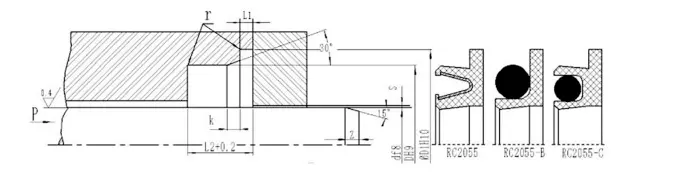

RC2055

Điều kiện làm việc áp dụng (giá trị giới hạn không được xuất hiện cùng một lúc)

Lựa chọn vật chất

1. Các vật liệu O-Ring phù hợp có thể được chọn: RO1 Nitrile Cao su (NBR), Ro2 Fluororubber (FKM), v.v.

2. Vật liệu vòng niêm phong: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, v.v.

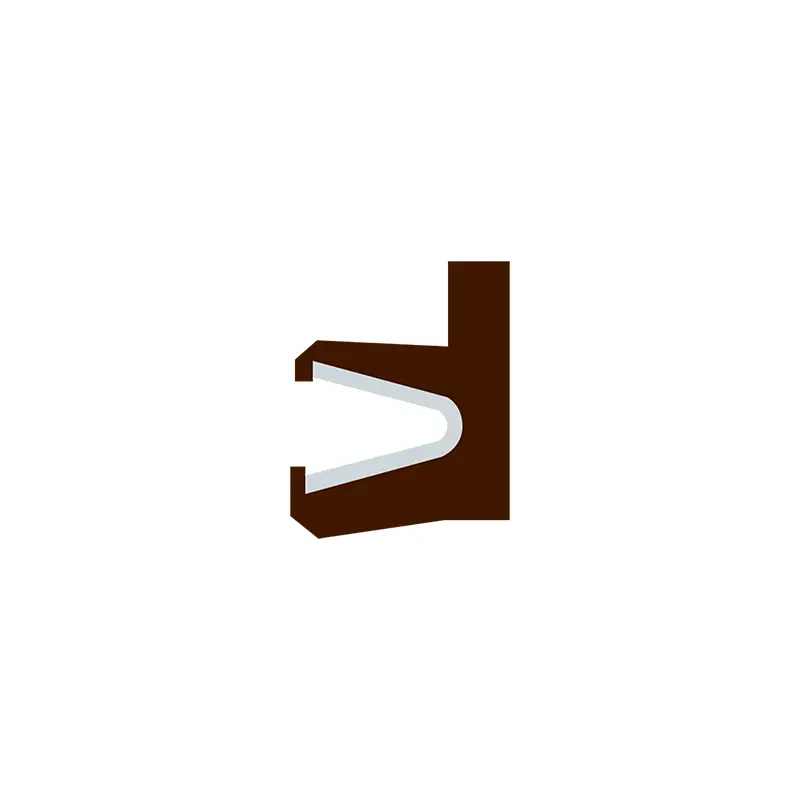

3. Lò xo bằng thép không gỉ: lò xo hình chữ V.

Ví dụ đặt hàng

RC2055- 40-PTFE4+V Đường kính trục 40, Vật liệu vòng niêm phong là PTFE4, lò xo bằng thép không gỉ là lò xo hình chữ V

Đường kính trục RC2055-B-40-PTFE4+R02 là 40, vật liệu vòng niêm phong là PTFE4, phù hợp với vòng O là fluororubber

RC2055-C-40-PTFE4+R02 Đường kính trục là 40, vật liệu vòng niêm phong là PTFE4, phù hợp với vòng chữ O

Bảng tham số đặc tả (tất cả các thông số kỹ thuật trong phạm vi tham số có sẵn)

LƯU Ý: Nên khuyến cáo rằng độ cứng bề mặt của trục quay phải là HRC ≥ 58.

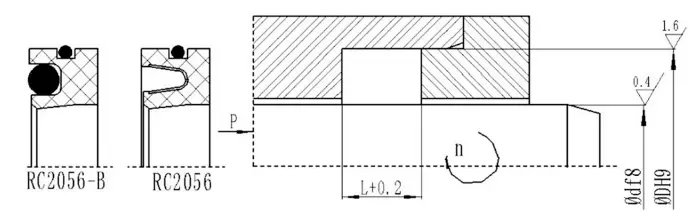

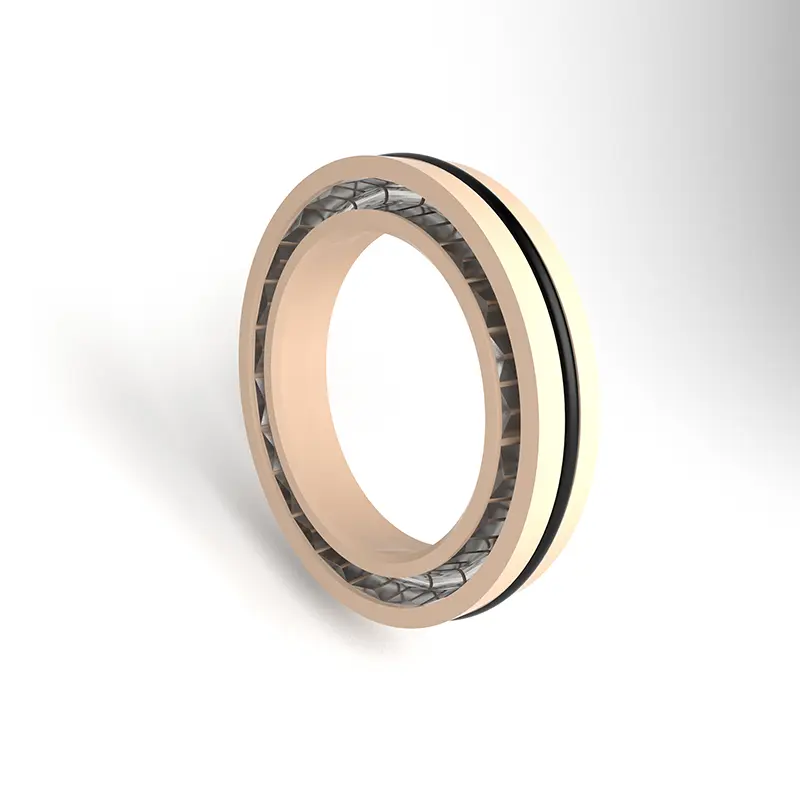

RC2056

Điều kiện làm việc áp dụng (giá trị giới hạn không được xuất hiện cùng một lúc)

Lựa chọn vật chất

1. Các vật liệu O-Ring phù hợp có thể được chọn: RO1 Nitrile Cao su (NBR), Ro2 Fluororubber (FKM), v.v.

2. Vật liệu vòng niêm phong: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, v.v.

3. Lò xo bằng thép không gỉ: lò xo hình chữ V.

Ví dụ đặt hàng

RC2056-40*62*8-PTFE4+V D*D*L, Vật liệu vòng niêm phong là PTFE4, và lò xo bằng thép không gỉ là lò xo hình chữ V

RC2056-B-40*62*8-PTFE4+R02 D*D*L, Vật liệu vòng niêm phong là PTFE4 và vòng O phù hợp là fluororubber
