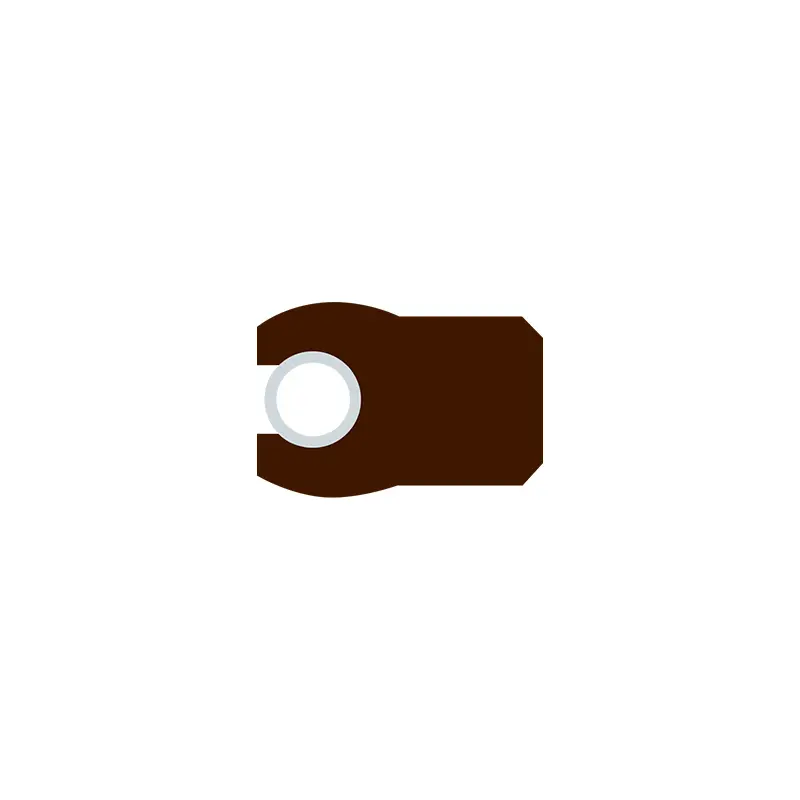

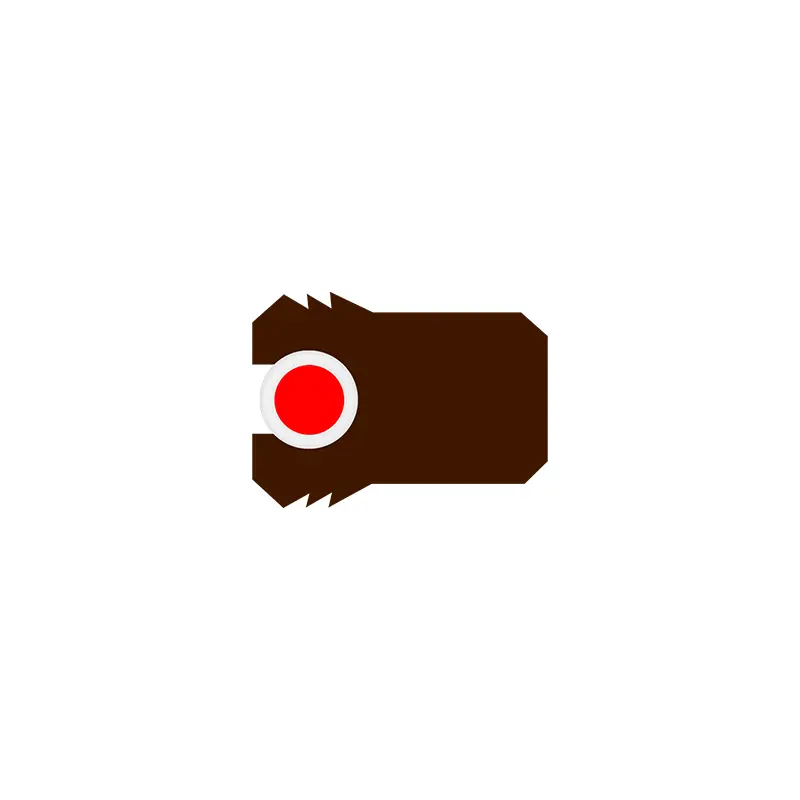

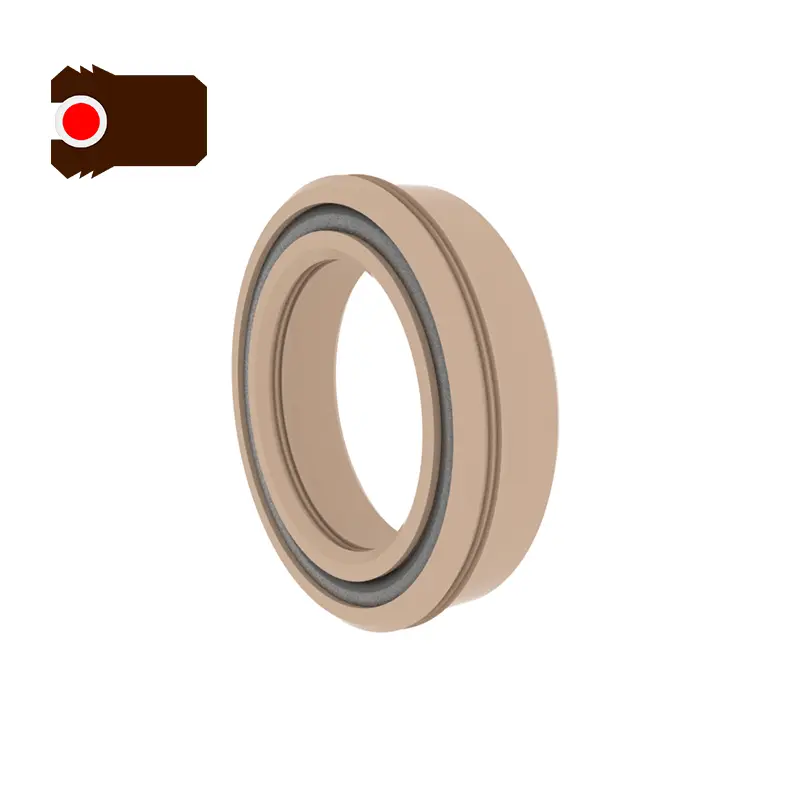

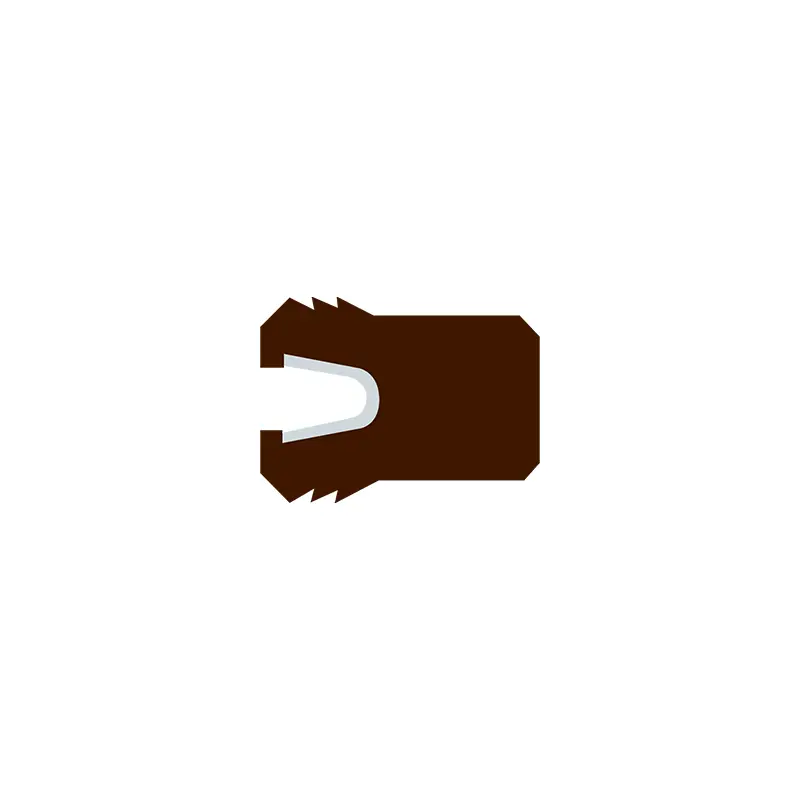

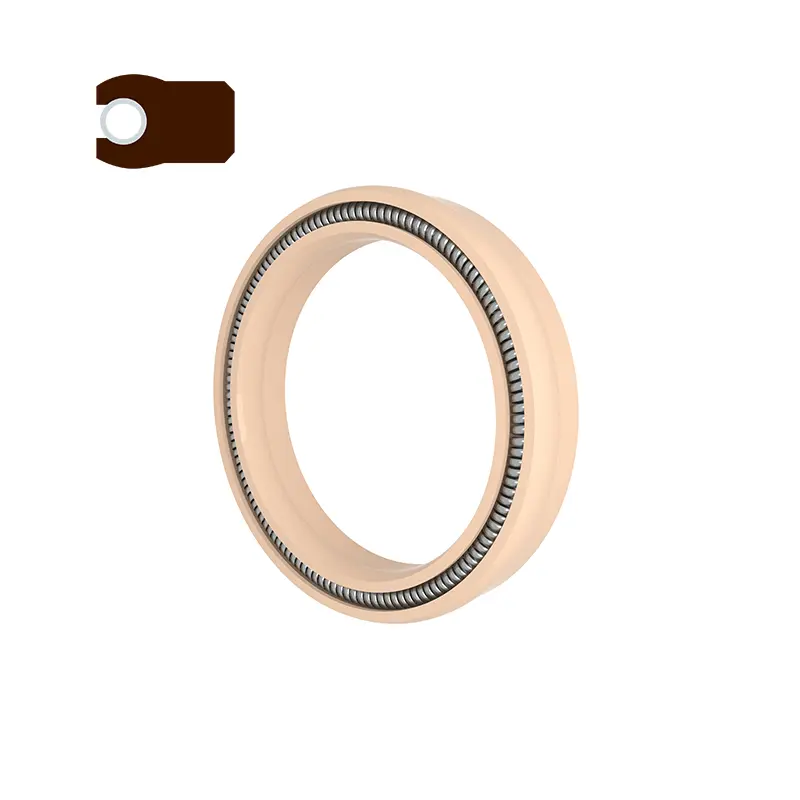

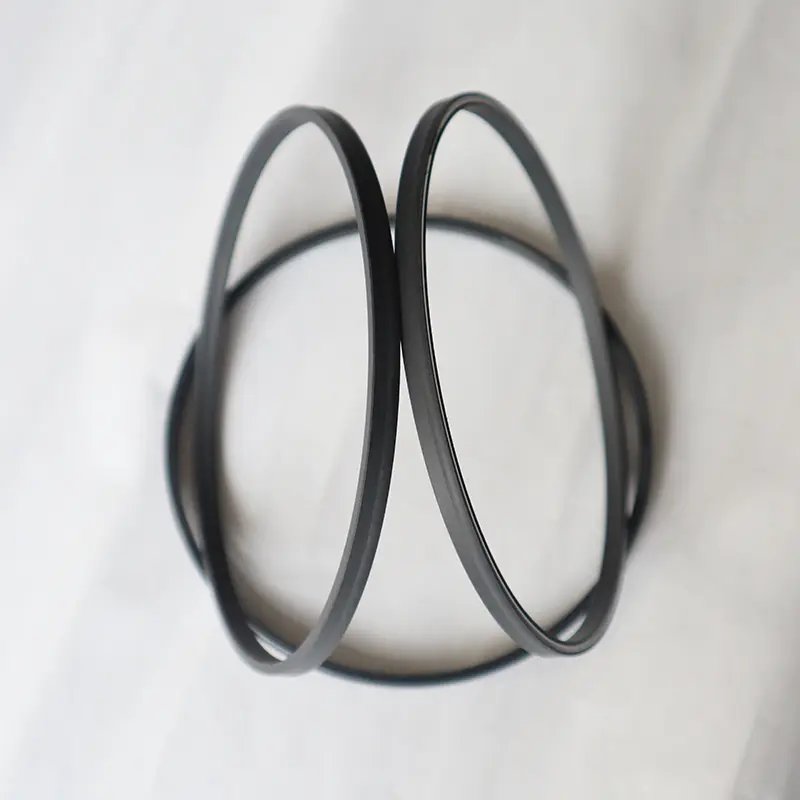

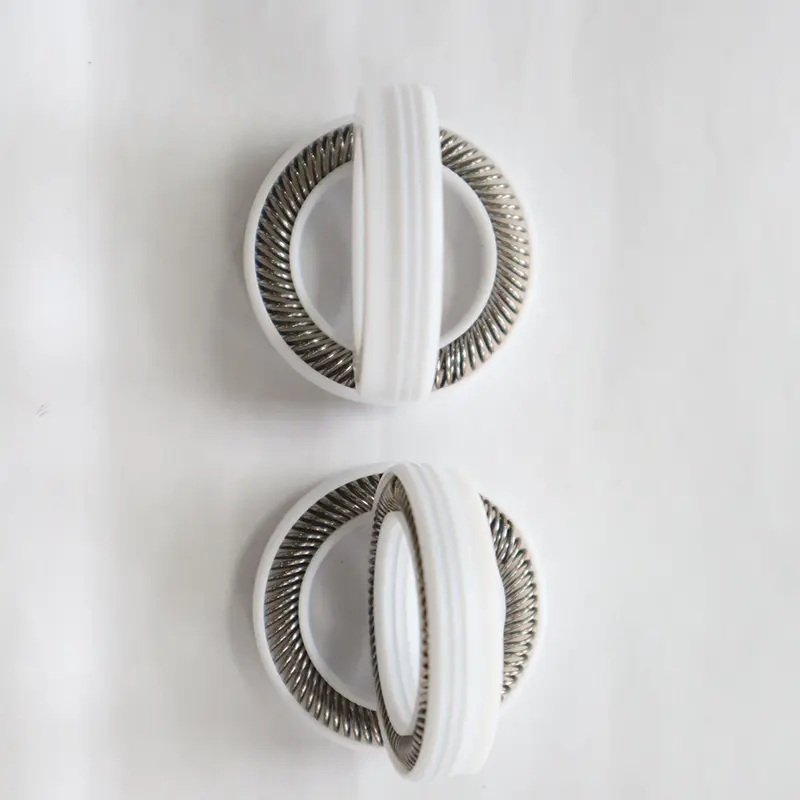

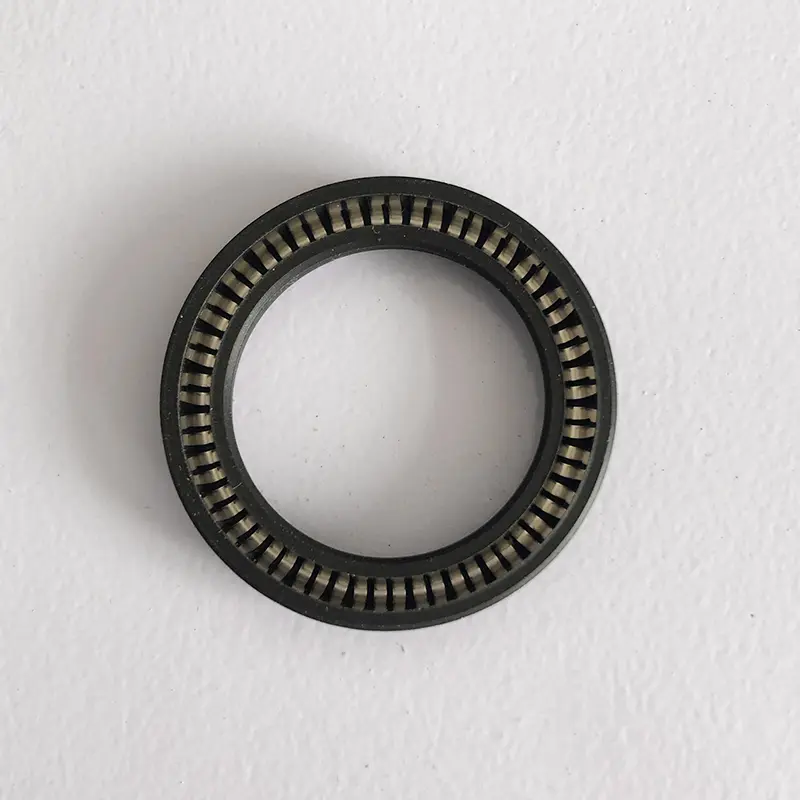

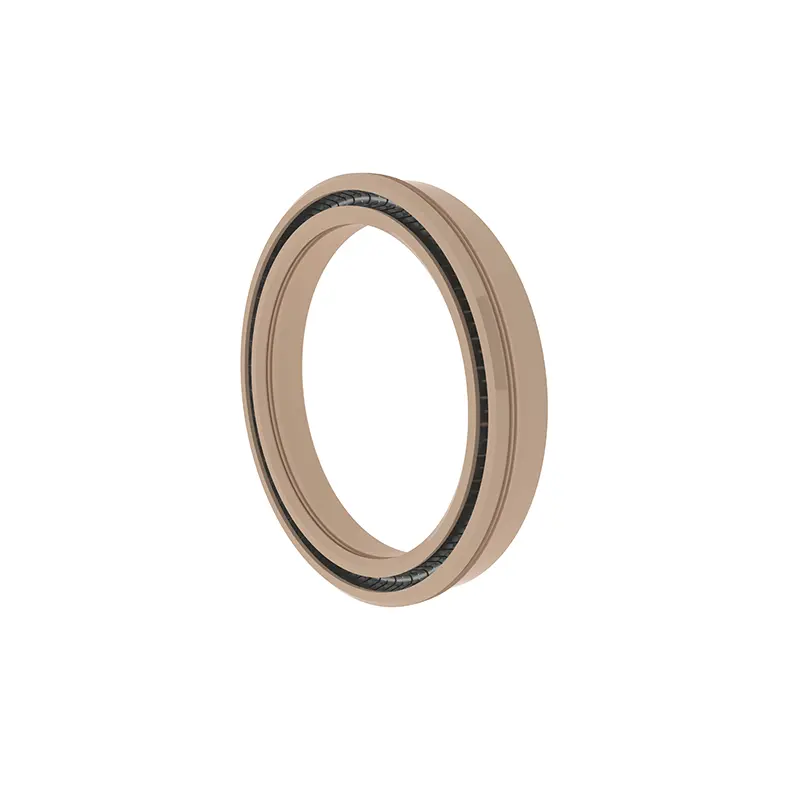

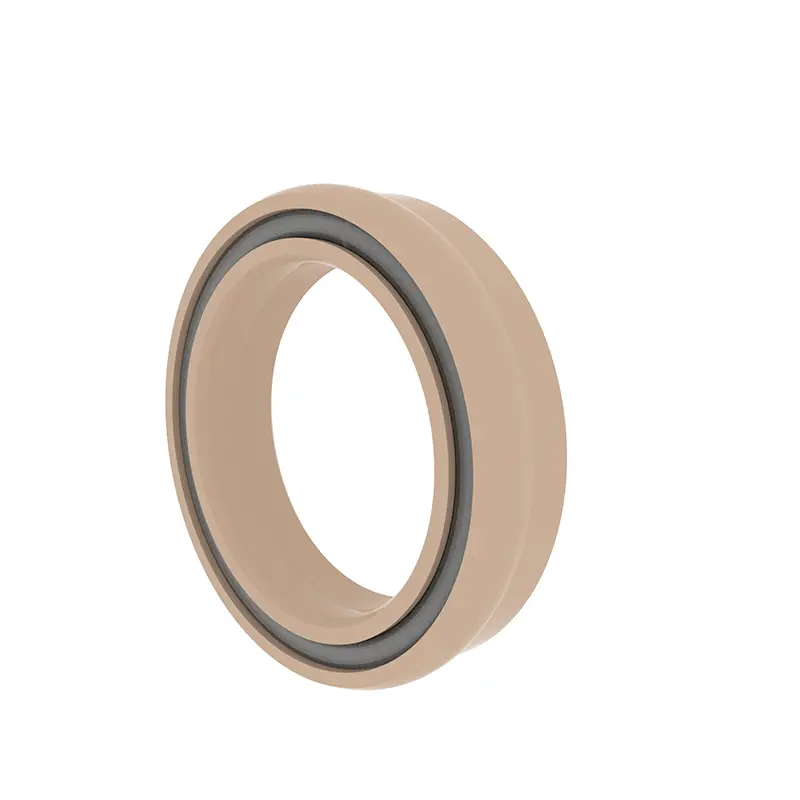

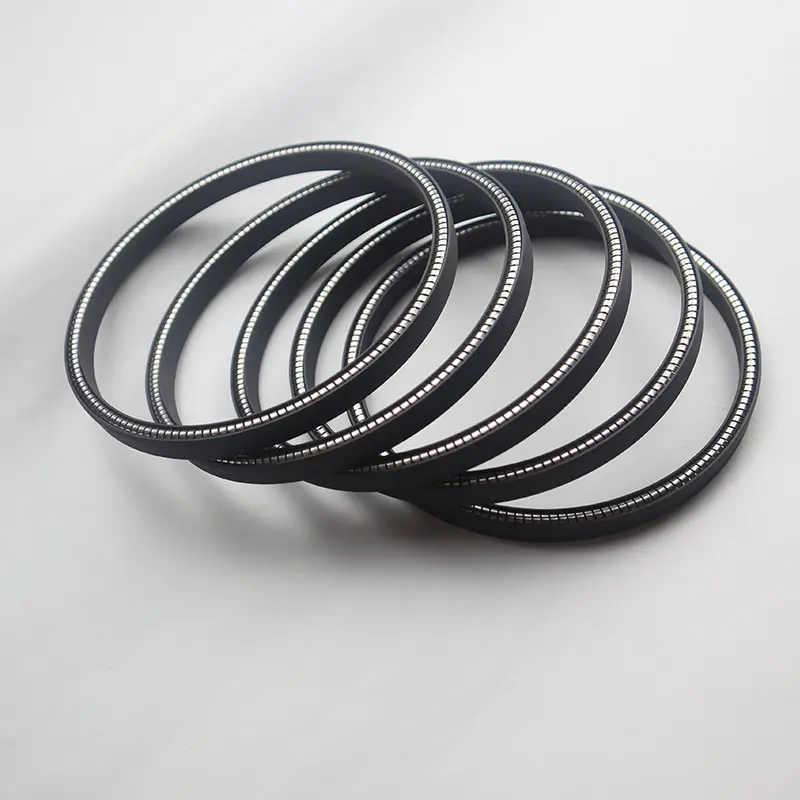

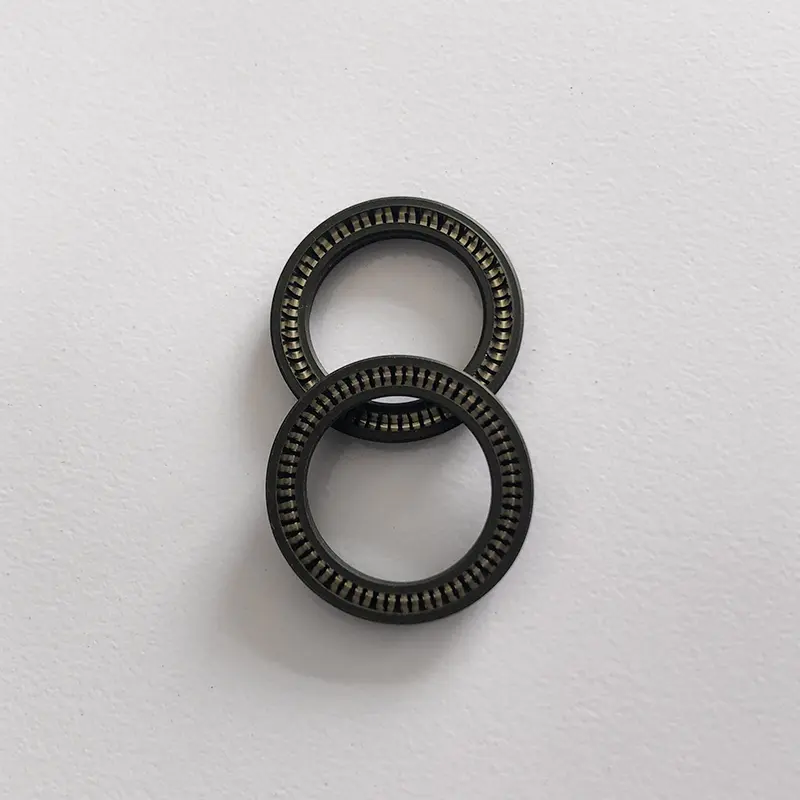

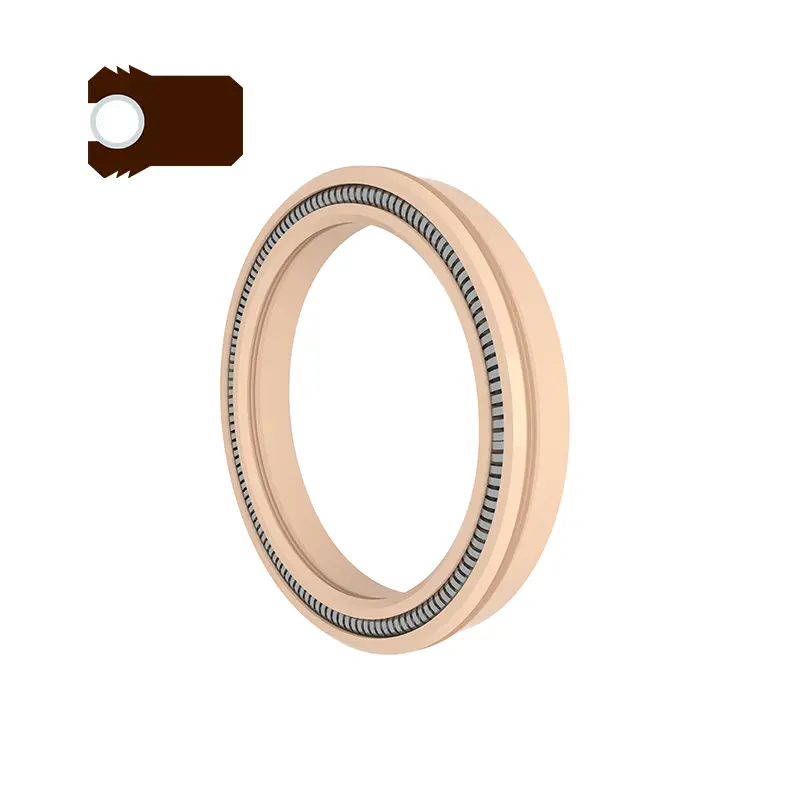

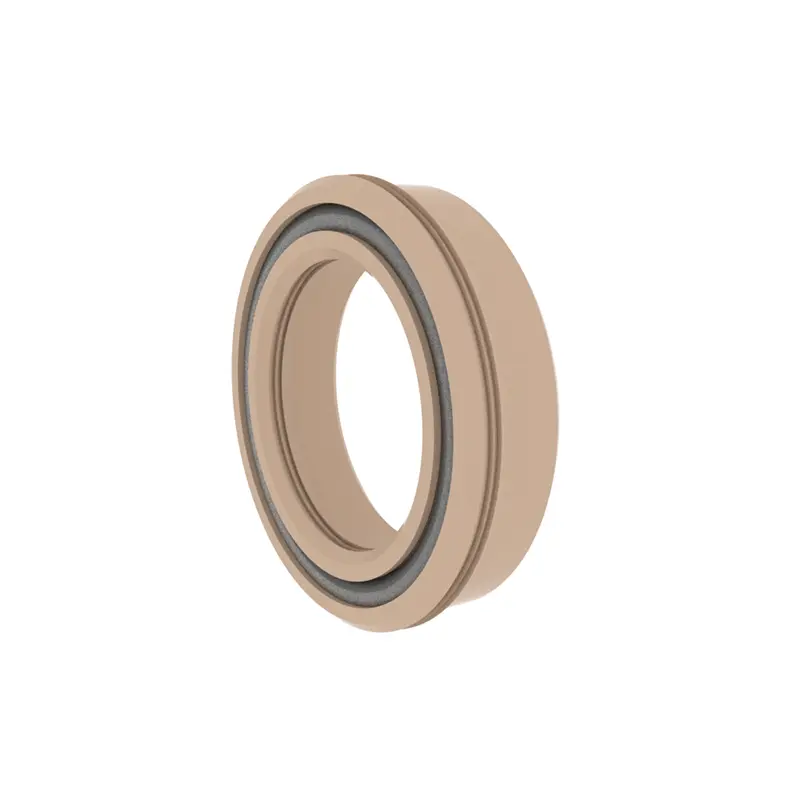

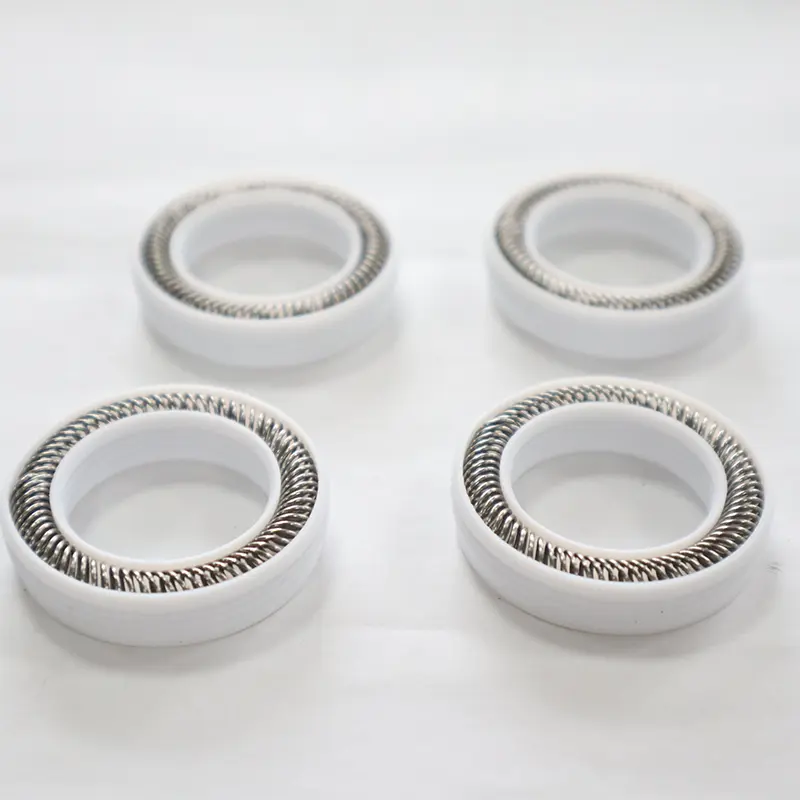

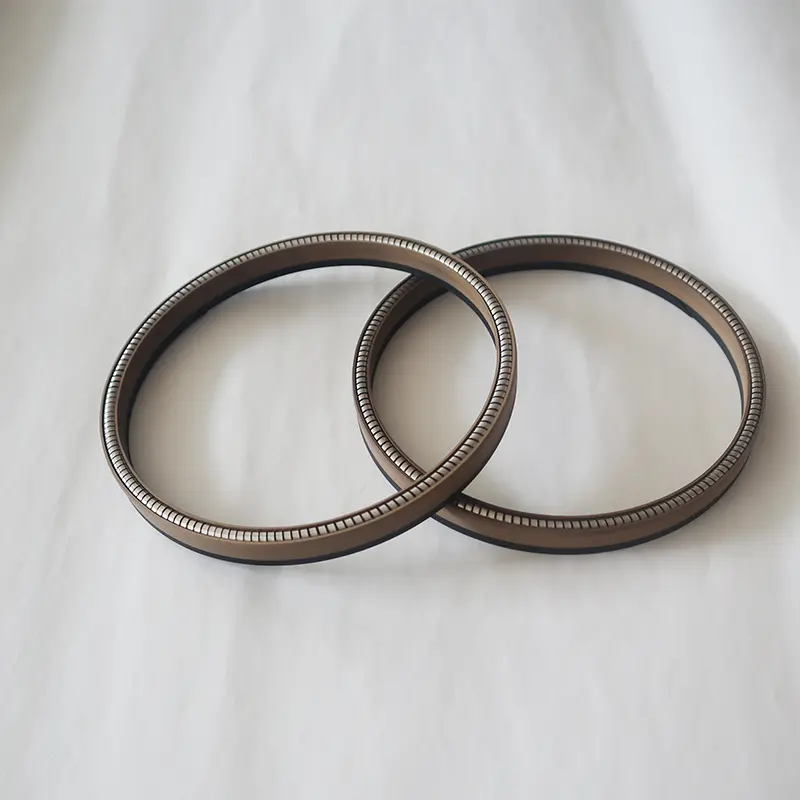

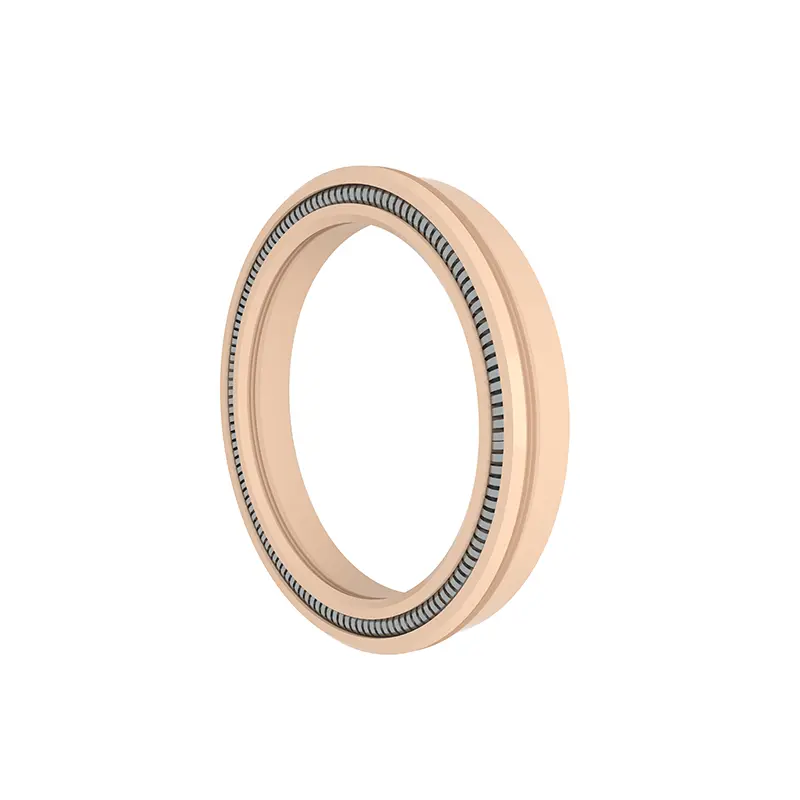

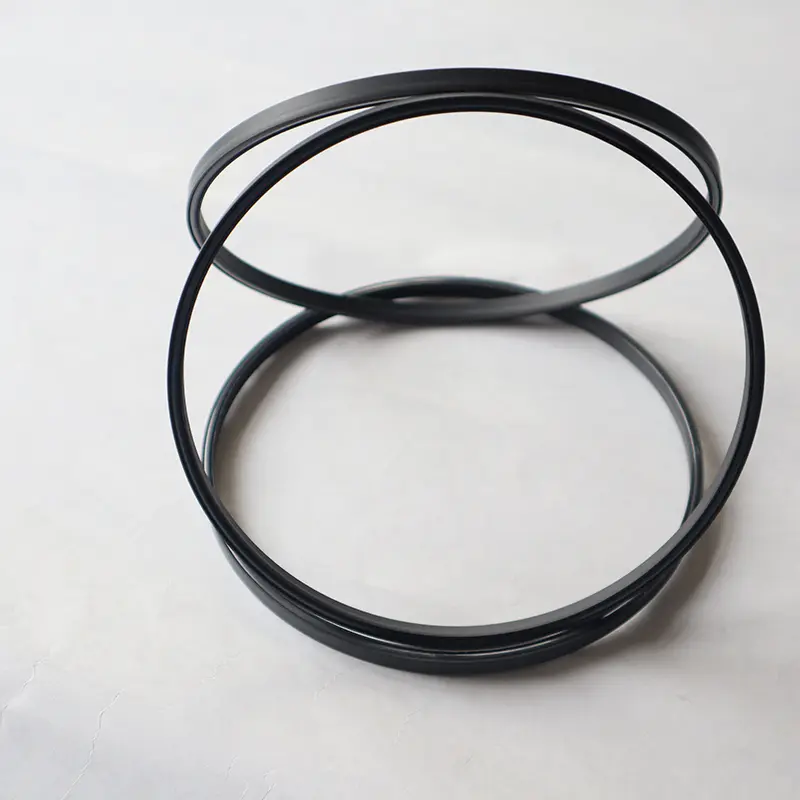

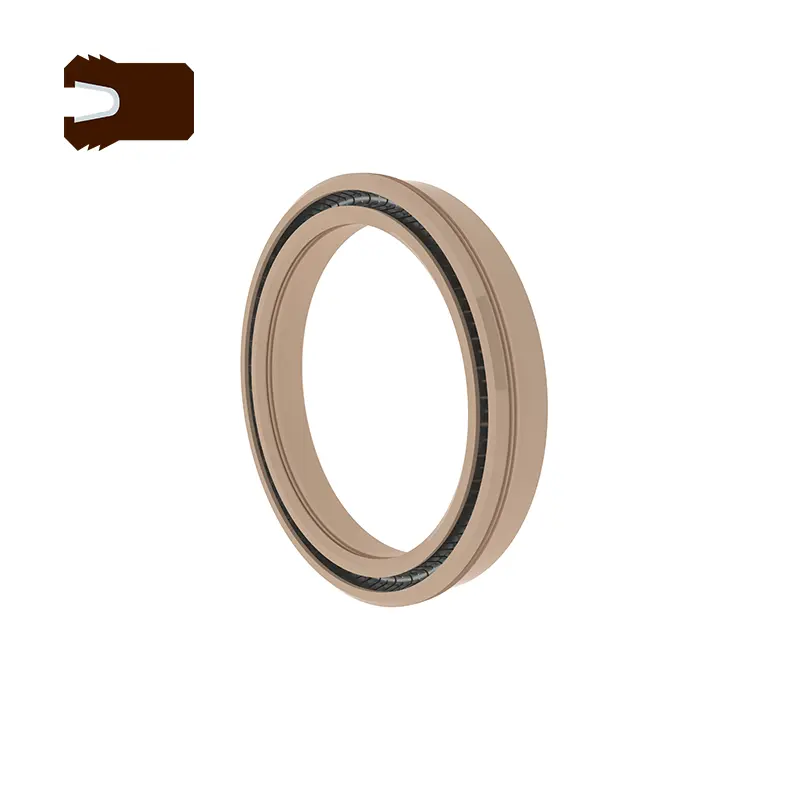

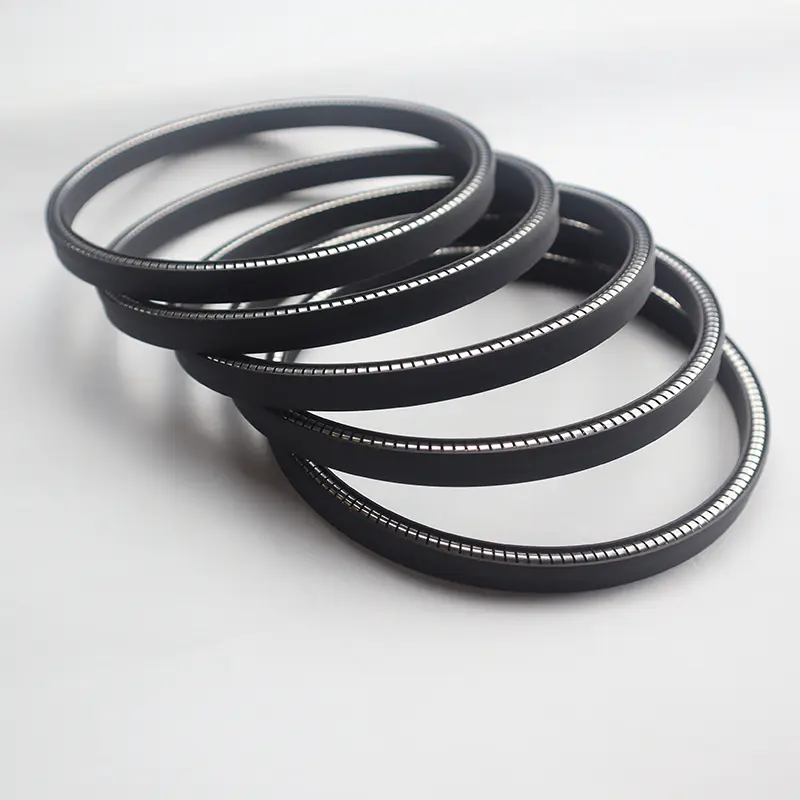

Con dấu tràn đầy năng lượng của lò xo phổ biến FS của chúng tôi là một con dấu có năng lượng phổ phổ biến hiệu suất cao cho lỗ trục với cấu trúc đối xứng và lỗ trục phổ quát, phù hợp cho nhiều kịch bản công nghiệp. Chuỗi sản phẩm này được chia thành một loại, loại B, loại BO, loại C, loại D và loại DO. Trong số đó, loại BO và loại DO áp dụng kết hợp nhựa O và nhựa có chức năng cao, có sức đề kháng phương tiện tuyệt vời; Loại C, loại D và loại DO áp dụng cấu trúc môi có răng để cải thiện hơn nữa khả năng niêm phong, đặc biệt phù hợp với điều kiện làm việc áp suất cao với áp suất vượt quá 40MPa.
FS Universal Spring Energized Seal hỗ trợ nhiều vật liệu vòng niêm phong (như PTFE, UPE, PK, v.v.) và lò xo bằng thép không gỉ (hình chữ chữ O hoặc hình chữ V tùy chọn), và có thể thực hiện hiệu suất tuyệt vời trong các phương tiện truyền thông và làm việc khác nhau. Thiết kế toàn cầu của lỗ trục đơn giản hóa quá trình lựa chọn và lắp đặt, và được sử dụng rộng rãi trong các hệ thống thủy lực áp suất cao, thiết bị khí nén và niêm phong phương tiện truyền thông đặc biệt trong các lĩnh vực hóa học, dầu mỏ, năng lượng, v.v.
Các tính năng và ứng dụng sản phẩm:
Điều kiện làm việc áp dụng (giá trị giới hạn không được xuất hiện cùng một lúc)
| Áp lực MPA | Tốc độ m/s | Nhiệt độ | Trung bình | |
| <40, chiều rộng rãnh áp dụng l > 40MPa, vui lòng áp dụng chiều rộng rãnh l1 | <10 | Bởi vì/đến -35 ~+250 | Khác -200 ~+250 | Tất cả chất lỏng, hóa chất, khí |
Lựa chọn vật chất
1. Bo, làm elastomer: vòng O vòng.
2. Vật liệu vòng niêm phong: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, v.v.

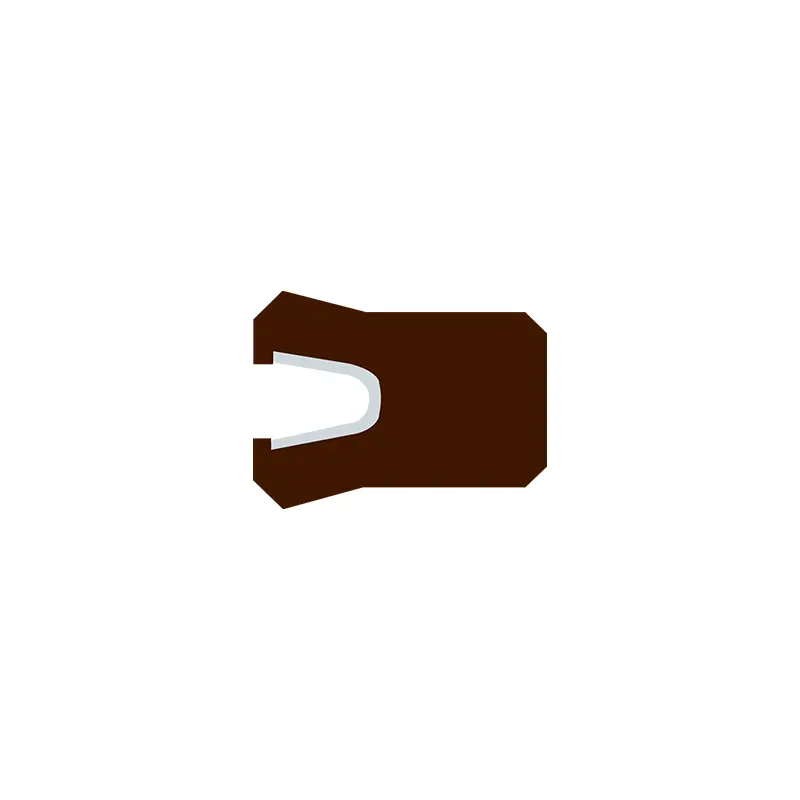

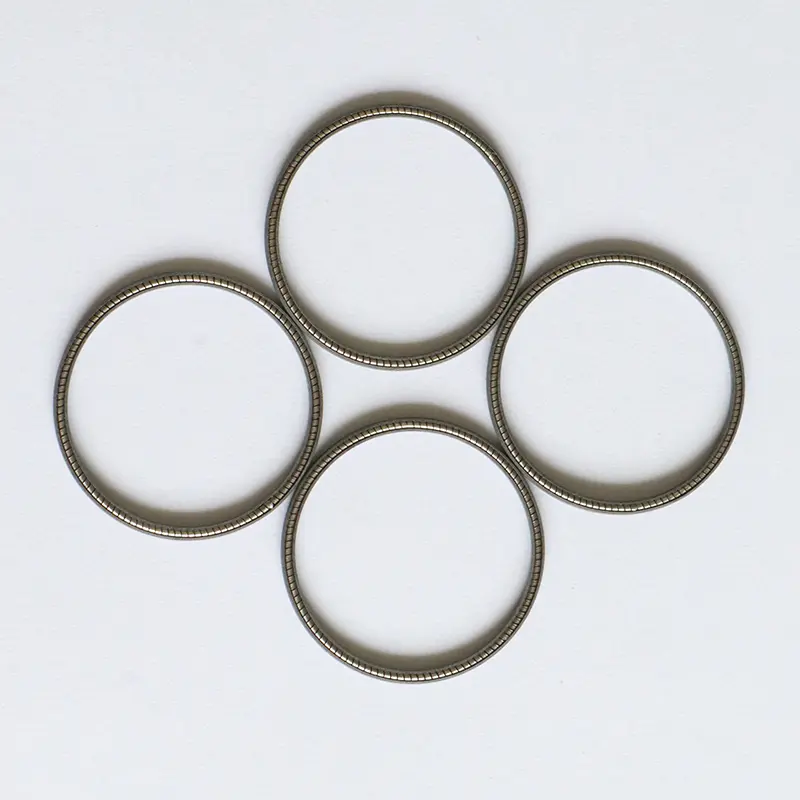

3. Lò xo bằng thép không gỉ có thể chọn lò xo hình chữ O và lò xo hình chữ V.
Ví dụ đặt hàng
FS-A-40*46*4.7-PTFE4 D*D*L A-TYPE PAN SEAL
FS-BO-40*46*4.7-PTFE4, D*D*L BO-TYPE PAN SEAL

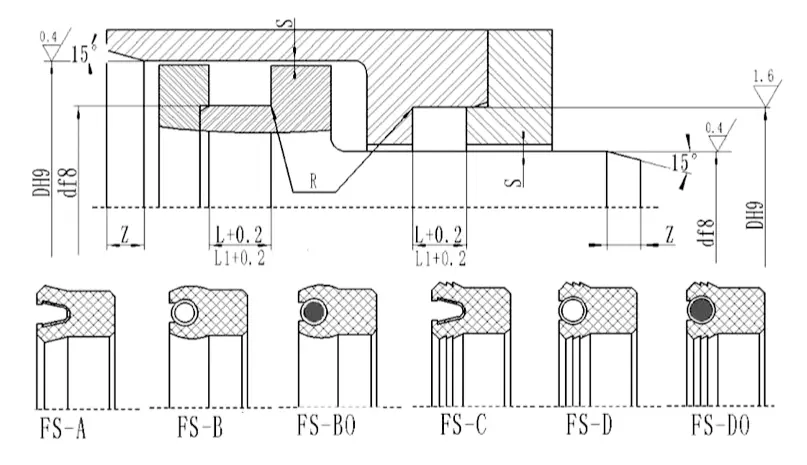

Thông số kỹ thuật (tất cả các kích thước trong phạm vi tham số có sẵn) có sẵn)
| d | D | L+0.2 | L1+0.2(Áp dụng cho áp suất> 40MPa) | Giải phóng mặt bằng Smax | Chiều dài vát Zmin | Rmax | |
| <20MPa | <40MPa | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Lưu ý: Các thông số kỹ thuật cần thiết không được liệt kê trong bảng này. Vui lòng liên hệ với chúng tôi.
Chúng tôi có thể cung cấp các sản phẩm với tối đa 1600mm.
