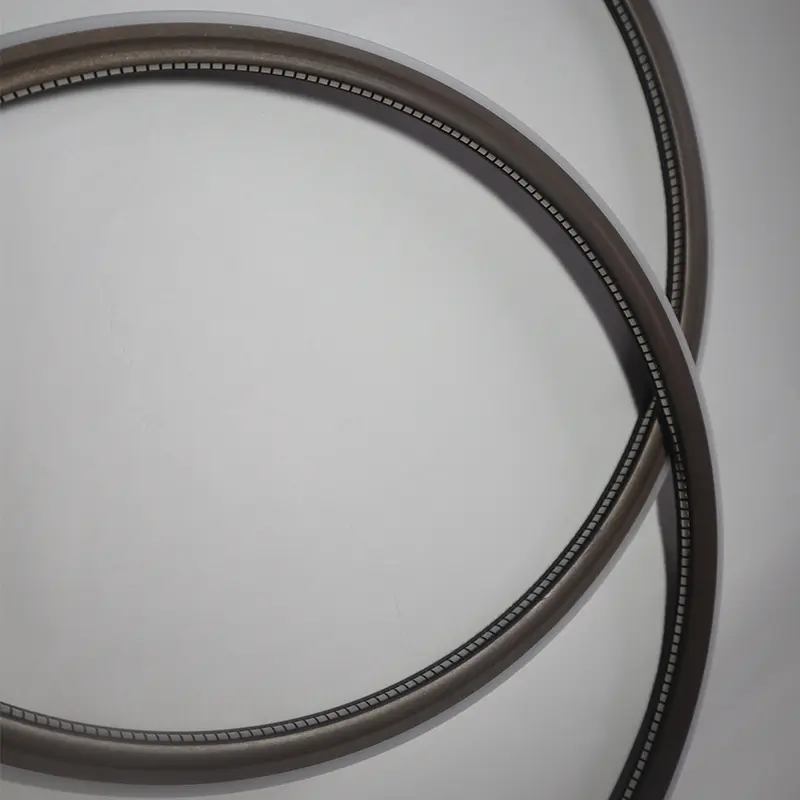

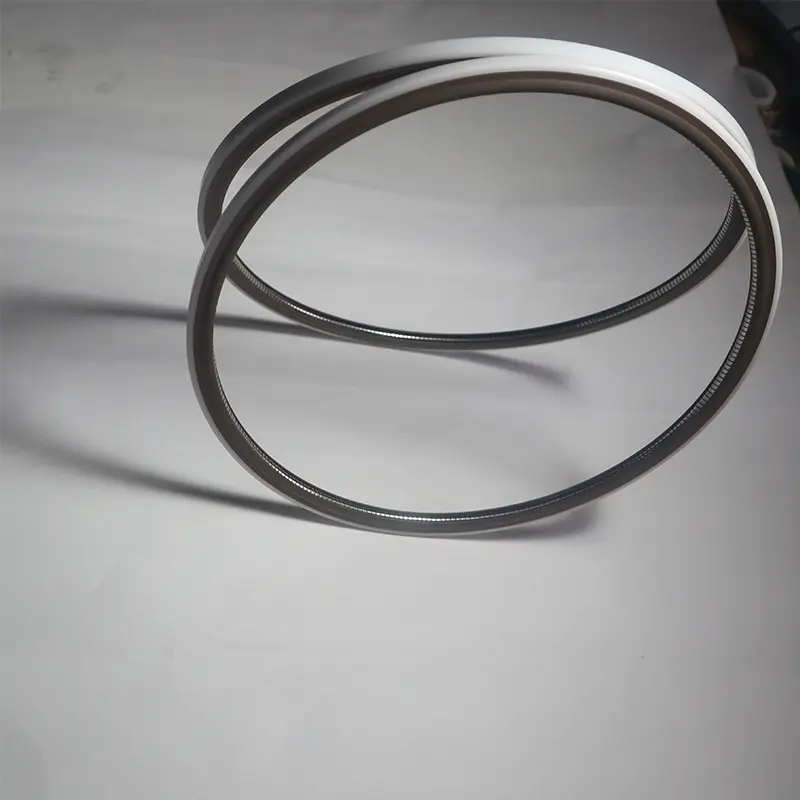

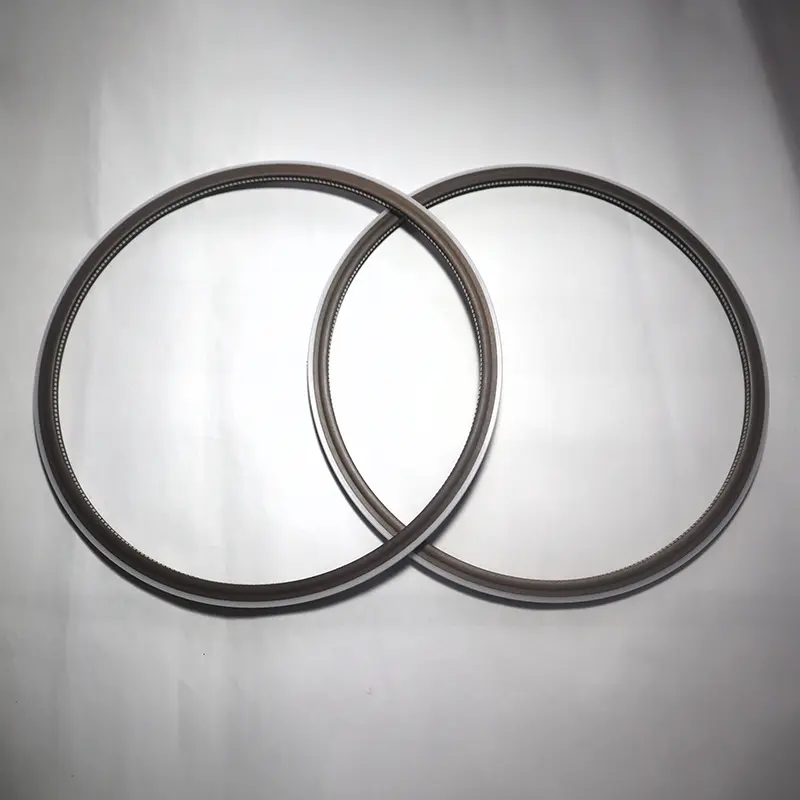

Các con dấu cuối cùng của Spring Flange Spring mà chúng tôi đã ra mắt bao gồm các mô hình khác nhau, mỗi mô hình có các phân khu riêng. Chúng đều được phát triển nghiêm ngặt, sản xuất và thử nghiệm.

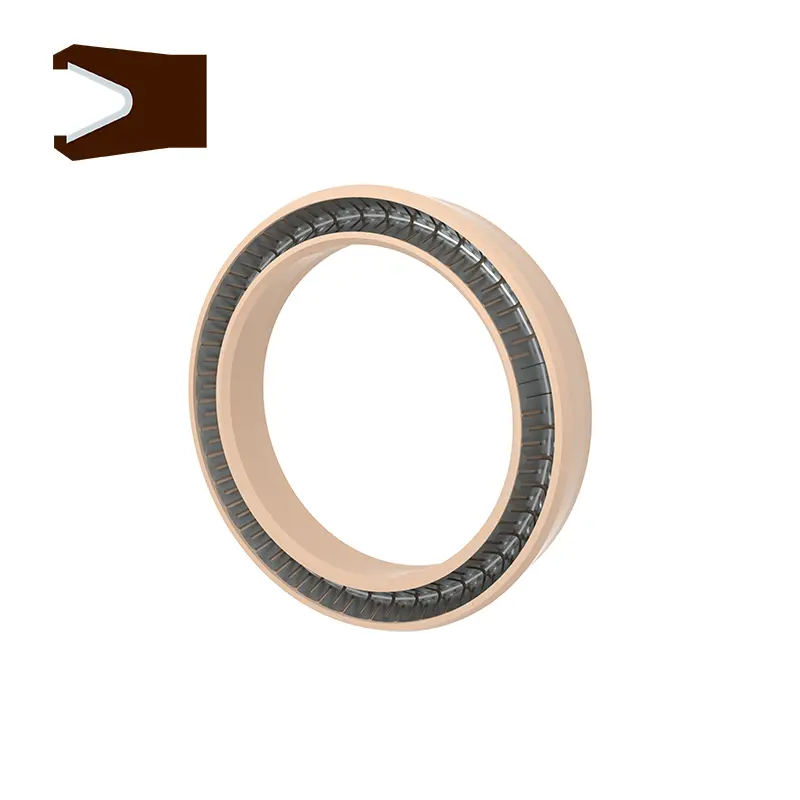

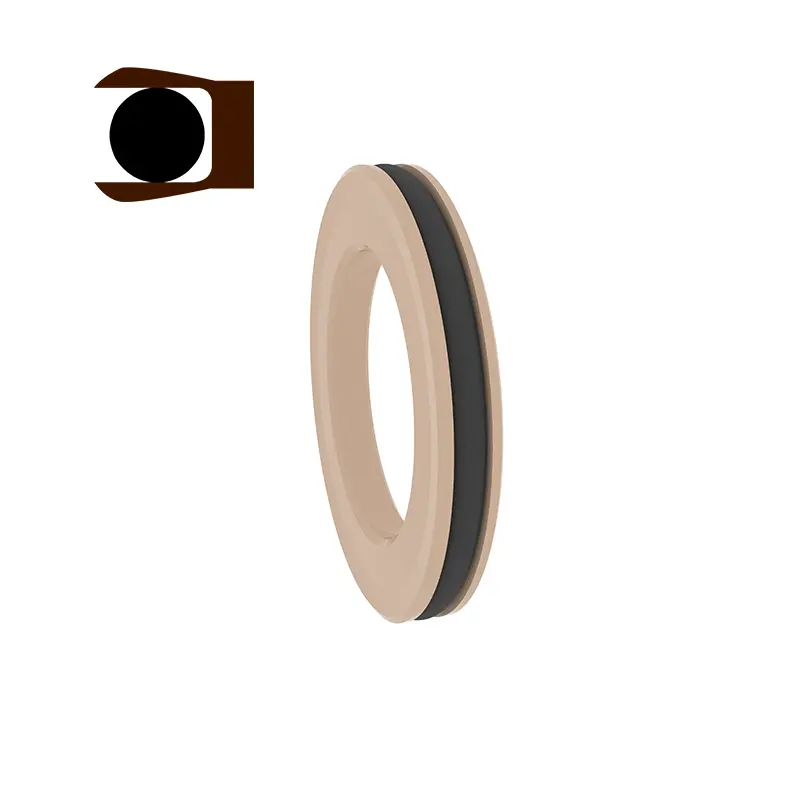

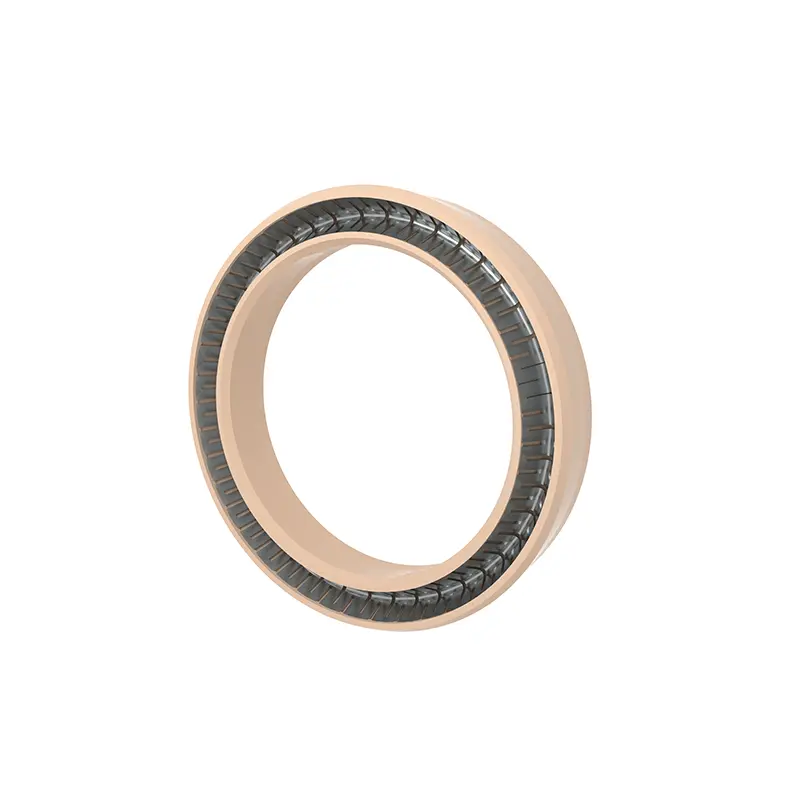

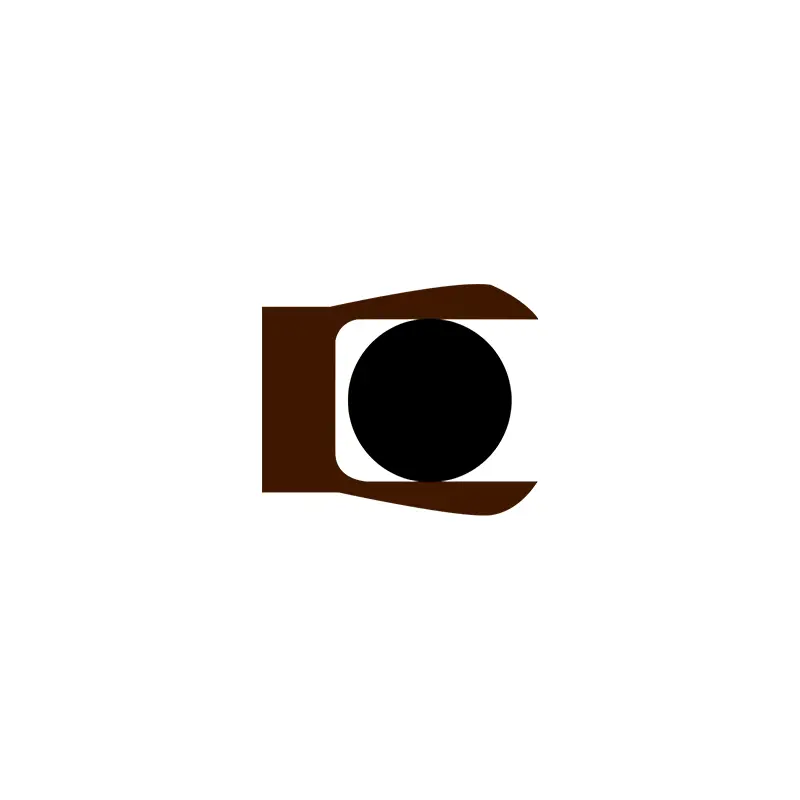

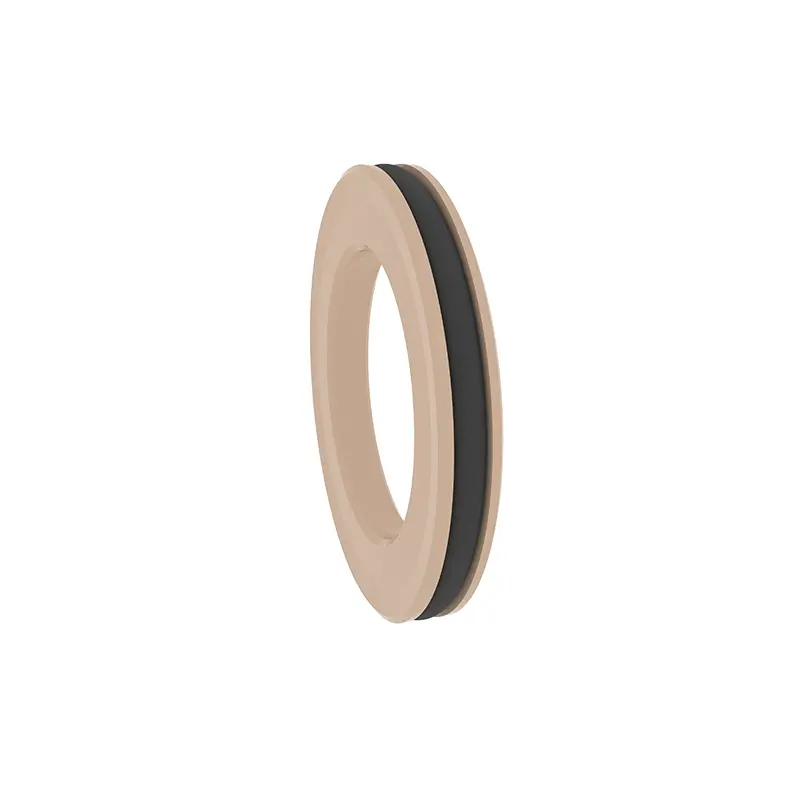

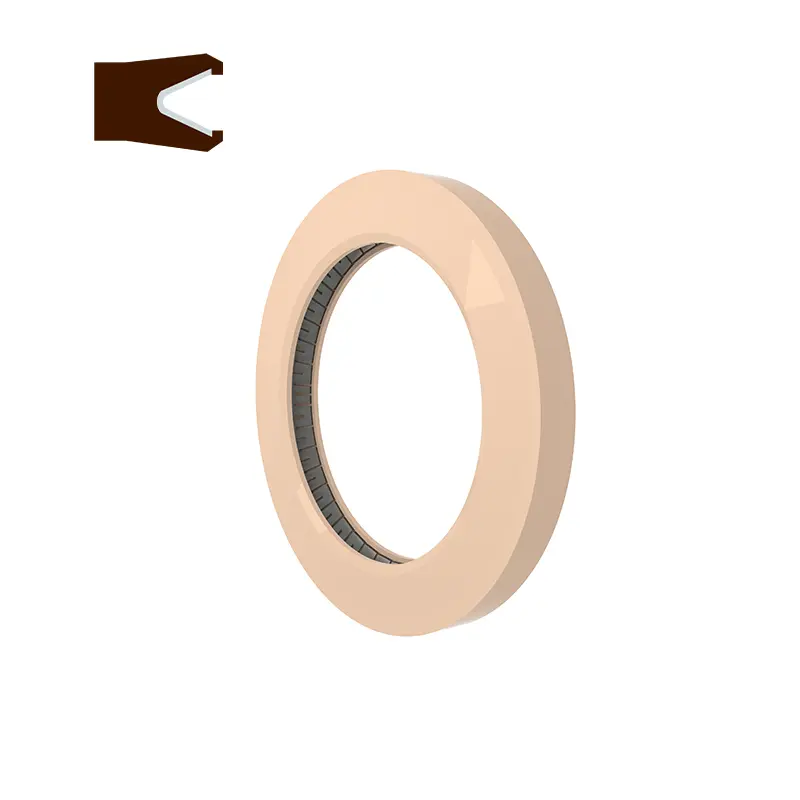

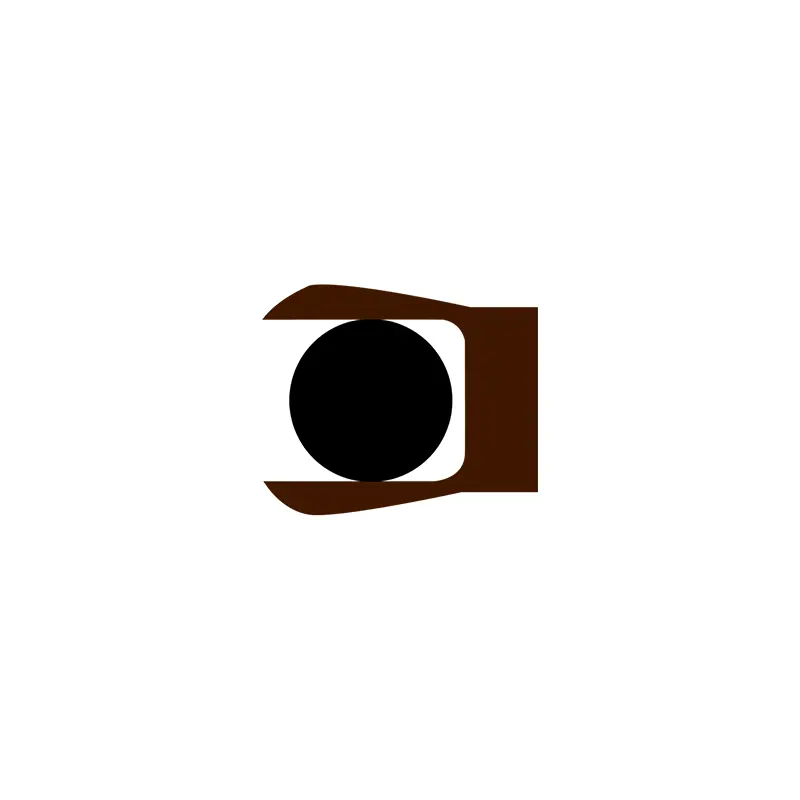

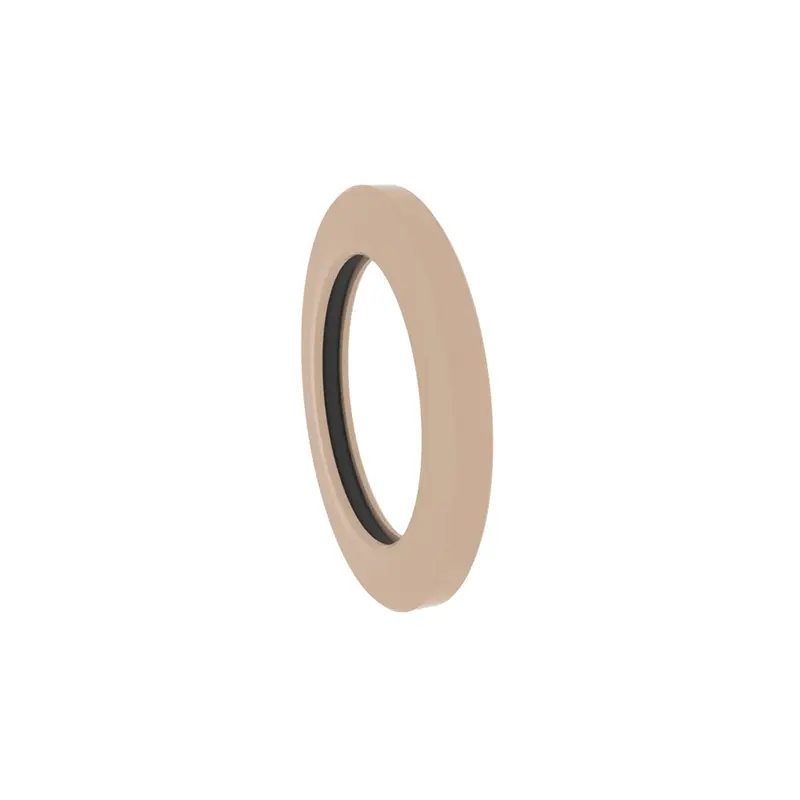

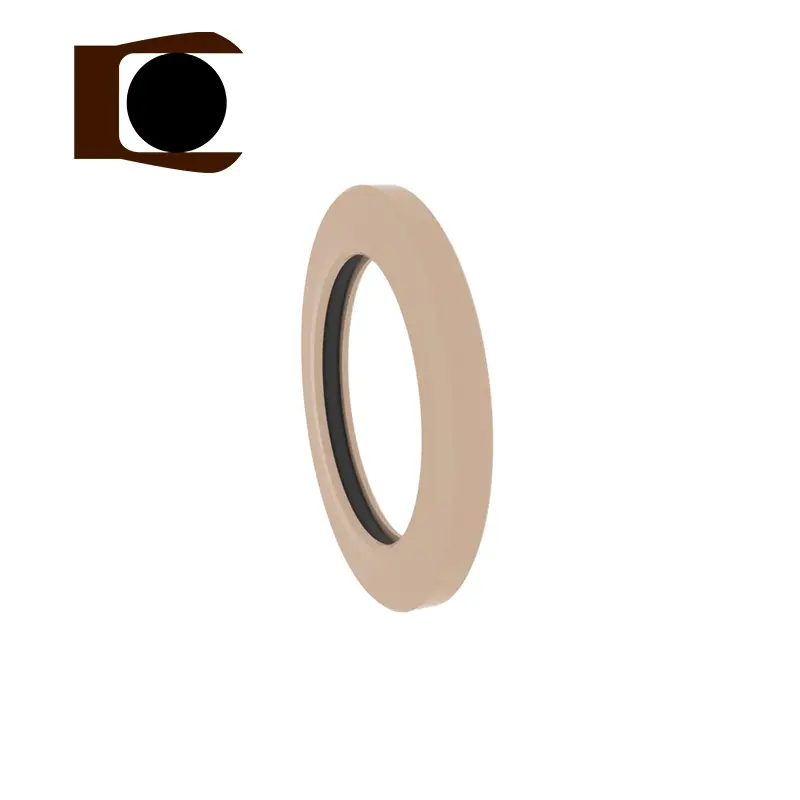

RC2876 và RC2877 là PAN-SEALS và RC2876-B và RC2877-B là các con dấu kết hợp hình chữ Y. Hai bộ phận khác nhau giữa mỗi mô hình có cùng một rãnh và có thể được thay thế. Chúng phù hợp cho các con dấu tĩnh áp suất một chiều và mặt bích và có thể được sử dụng ở những nơi mà độ nhám bề mặt không lý tưởng. Hai cây chảo bao gồm các lò xo bằng thép không gỉ và nhựa chức năng cao. Lò xo bằng thép không gỉ có thể được chọn làm lò xo hình chữ V và lò xo hình chữ O. Và khi sử dụng RC2876-B và RC2877-B, cần phải chọn hợp lý các vật liệu đàn hồi phù hợp.
Các tính năng và ứng dụng sản phẩm:

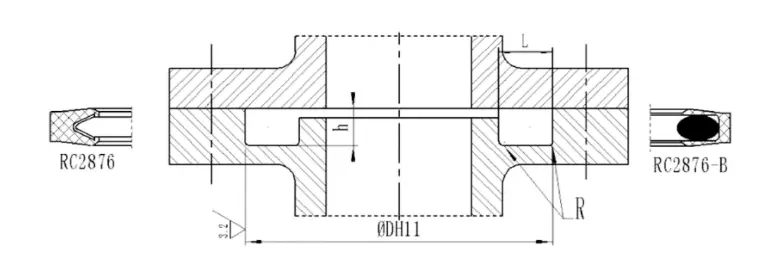

RC2876
Điều kiện làm việc áp dụng (giá trị giới hạn không được xuất hiện cùng một lúc)
| Áp lực MPA | Tốc độ m/s | Nhiệt độ | Trung bình | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Tất cả chất lỏng, hóa chất, khí |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Lựa chọn vật chất
1. Các vật liệu vòng chữ O phù hợp có thể là: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), v.v.
2. Vật liệu vòng niêm phong: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, v.v.

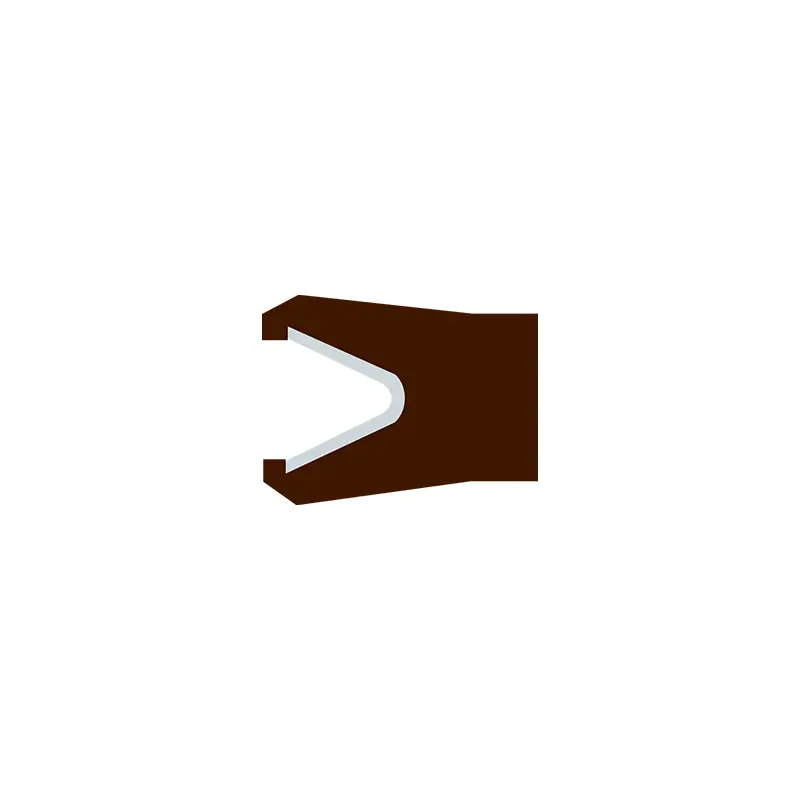

3. Lò xo bằng thép không gỉ có thể được chọn từ lò xo hình chữ O và lò xo hình chữ V.
Ví dụ đặt hàng
RC2876-40-PTFE4+V Đường kính ngoài của rãnh áp suất bên trong là 40, vật liệu vòng niêm phong là PTFE4 và lò xo là lò xo hình chữ V
RC2876-B-40-PTFE4+R02 Đường kính ngoài của rãnh áp suất bên trong là 40, vật liệu vòng niêm phong là PTFE4 và vòng O phù hợp là fluororubber
Lưu ý: Nếu bạn chọn phạm vi mở rộng, vui lòng sử dụng số loạt.
| Số seri | Số seri | Phạm vi tiêu chuẩn DH11 | Phạm vi mở rộng DH11 | Độ sâu rãnh h-0.05 | Chiều rộng rãnh L+0.2 | Góc tròn Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45,9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124,9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999,9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |

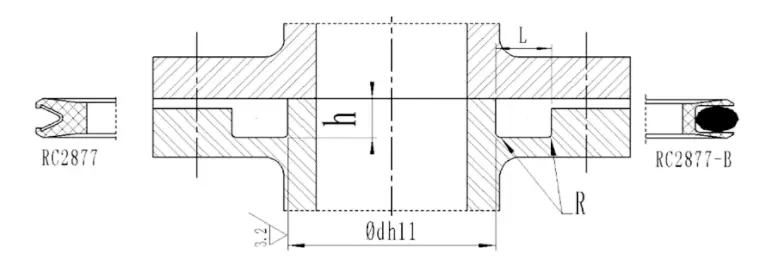

RC2877
Điều kiện làm việc áp dụng (giá trị giới hạn không được xuất hiện cùng một lúc)
| Áp lực MPA | Tốc độ m/s | Nhiệt độ | Trung bình | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Tất cả chất lỏng, hóa chất, khí |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Các vật liệu vòng chữ O phù hợp có thể là: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), v.v.
2. Vật liệu vòng niêm phong: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, v.v.

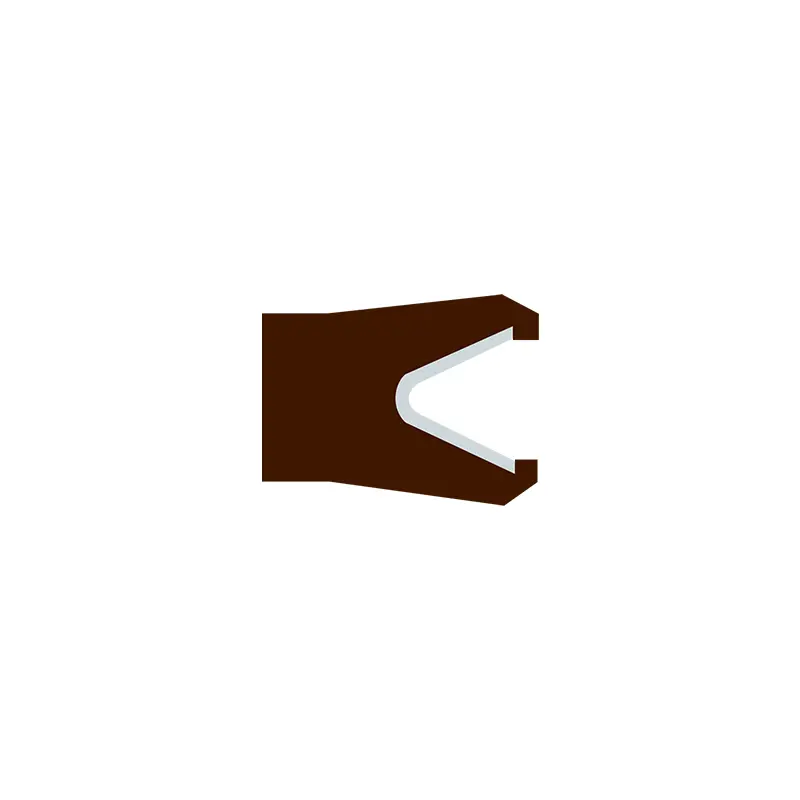

3. Lò xo bằng thép không gỉ có thể được chọn từ lò xo hình chữ O và lò xo hình chữ V.
Ví dụ đặt hàng
RC2877-40-PTFE4+V Đường kính bên trong của rãnh áp suất bên ngoài là 40, vật liệu vòng niêm phong là PTFE4 và lò xo bằng thép không gỉ là lò xo hình chữ V
RC2877-B-40-PTFE4+R02 Đường kính bên trong của rãnh áp suất ngoài là 40, vật liệu vòng niêm phong là PTFE4 và vòng O phù hợp là fluororubber
Lưu ý: Nếu bạn chọn một phạm vi mở rộng, vui lòng sử dụng số loạt.
| Số seri | Số seri | Phạm vi tiêu chuẩn D H11 | Phạm vi mở rộng DH11 | Độ sâu rãnh h-0.05 | Chiều rộng rãnh L+0.2 | Góc tròn Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39,9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119,9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999,9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
