Con dấu hợp chất TPM

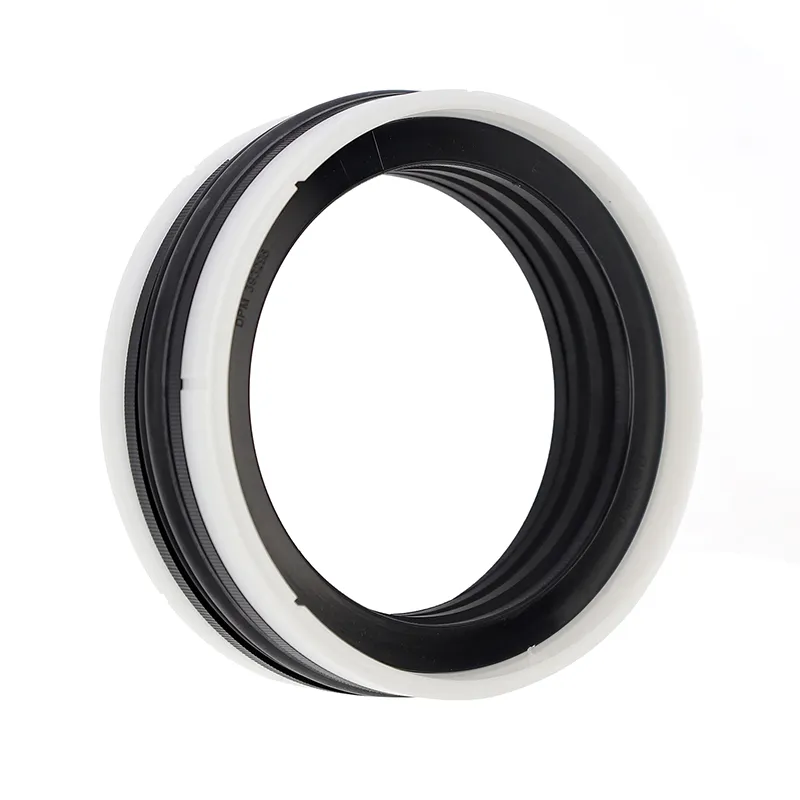

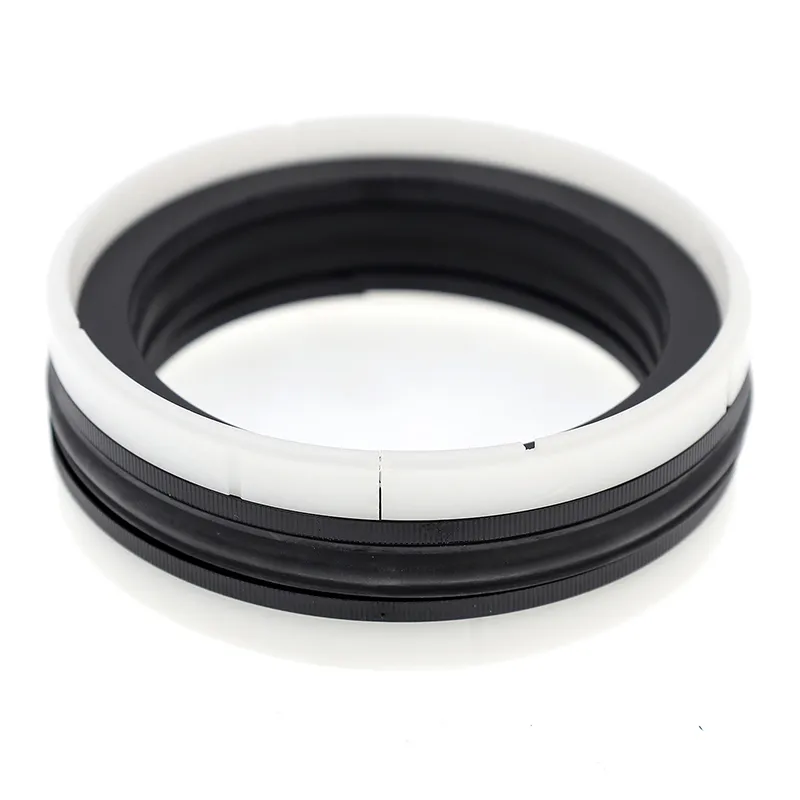

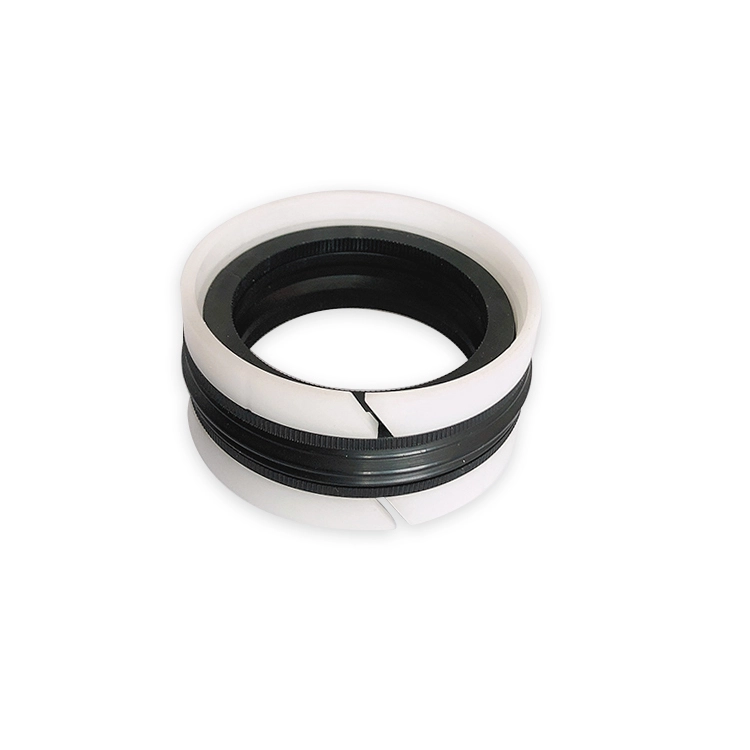

Phốt piston (lỗ khoan) kết hợp TPM là cụm phốt piston nén năm thành phần bao gồm một bộ phận bịt kín bằng cao su định hình, hai vòng giữ và hai vòng dẫn hướng. Thiết kế rãnh của nó ngăn chặn sự biến dạng một cách hiệu quả trong quá trình lắp ráp và phù hợp cho việc bịt kín piston áp suất hai chiều.

Đặc trưng:

1. Độ kín tuyệt vời, độ tin cậy cao và cấu trúc nhỏ gọn;

2. Không xâm nhập vào các khe hở xuyên tâm;

3. Lắp đặt đơn giản, lắp piston tích hợp;

4. Hình dạng đặc biệt của phần tử bịt kín NBR ngăn ngừa sự biến dạng trong rãnh trong quá trình lắp đặt.

Điều kiện làm việc áp dụng (giá trị giới hạn không được xuất hiện cùng lúc)

Lựa chọn vật liệu

1. Chất liệu vòng cao su: R01 Nitrile

2. Chất liệu vòng giữ: Nylon PA/Polyoxymethylene (POM)

3. Chất liệu vòng dẫn hướng: Nylon PA/Polyoxymethylene (POM)/Polytetrafluoroethylene (PTFE)

Ví dụ đặt hàng

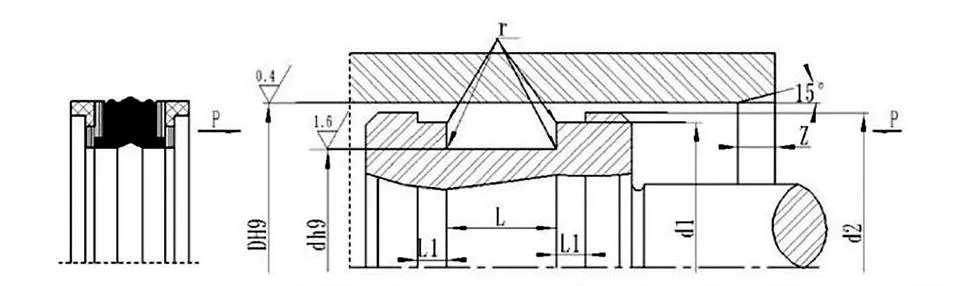

Đặt hàng Model TPM-80x60x22.4 Lỗ xi lanh x Đường kính rãnh x Chiều rộng rãnh (L)
