Con dấu vòng Glyd

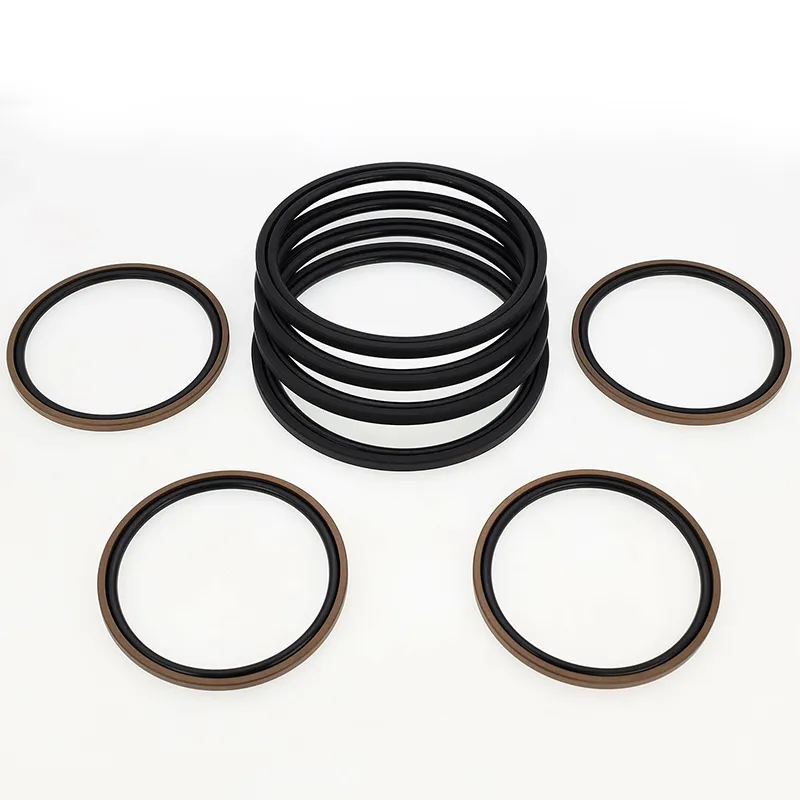

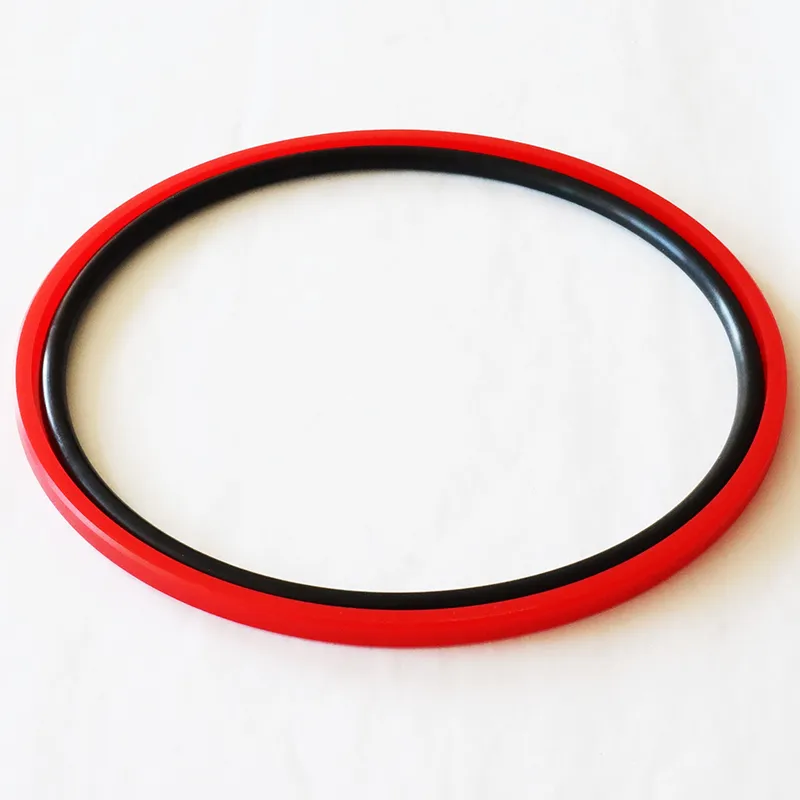

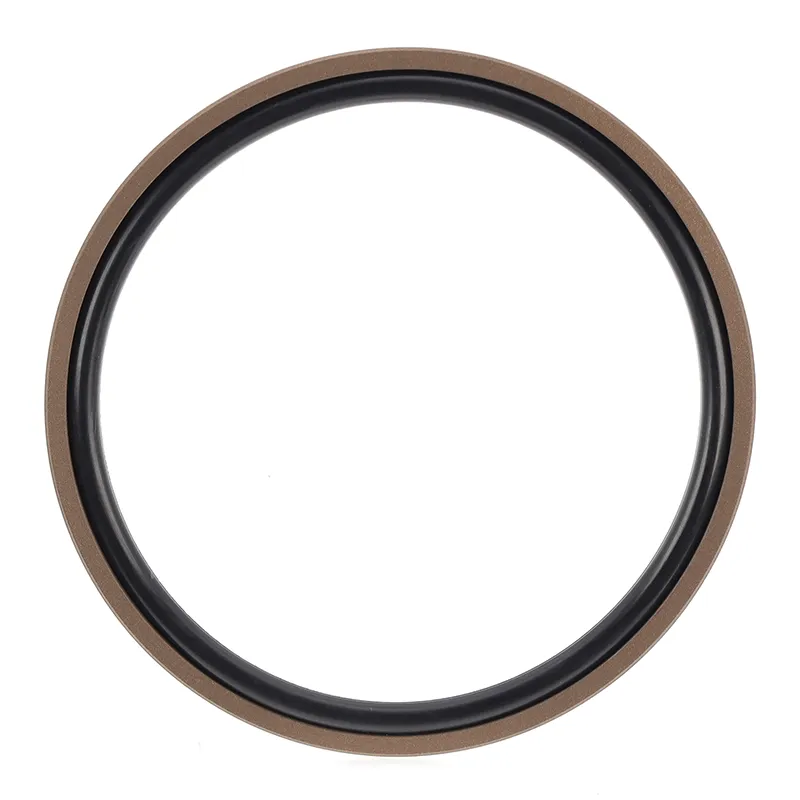

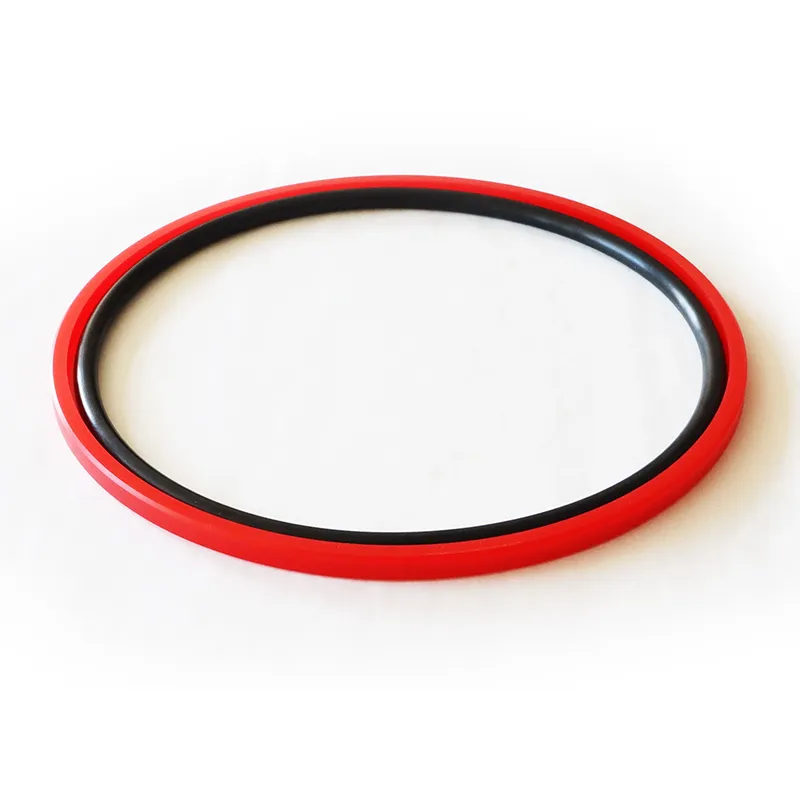

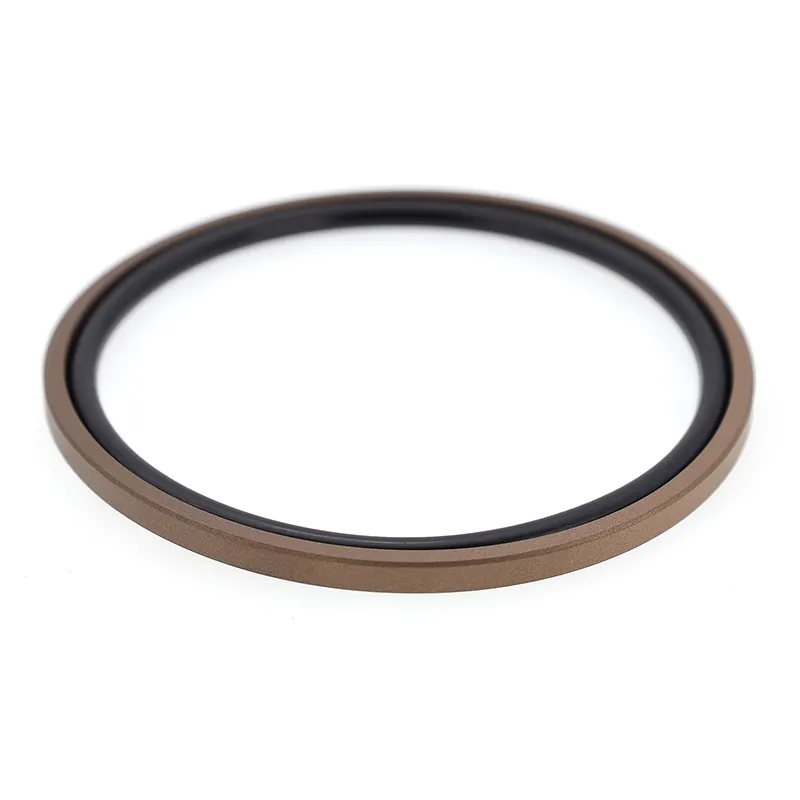

Phốt kết hợp hình vuông (Phớt vòng Glyd) dành cho piston (lỗ khoan) bao gồm một vòng đệm hình chữ nhật chứa đầy PTFE và một vòng chữ O. Nó phù hợp cho việc bịt kín áp suất hai chiều trong chuyển động thủy lực qua lại. Vòng chữ O cung cấp lực hướng tâm và bù cho độ mòn của vòng đệm. Nó thường được sử dụng kết hợp với vòng dẫn hướng. Đối với đường kính xi lanh nhỏ hơn 30mm nên sử dụng thiết kế rãnh chia (mở).

Đặc trưng:

1. Ma sát thấp, lực cản khởi động thấp, chuyển động trơn tru, ma sát động và tĩnh bằng nhau và không bị rão;

2. Ổn định áp suất cao dưới áp suất và điều kiện khắc nghiệt;

3. Tuổi thọ cao, thích hợp cho việc bôi trơn không dầu;

4. Thích hợp để bịt kín các phương tiện có độ nhớt thấp như nước.

Điều kiện làm việc áp dụng (giá trị giới hạn không được xuất hiện cùng lúc)

Lựa chọn vật liệu

1. Các vật liệu vòng chữ O có sẵn: Cao su Nitrile-butadien R01 (NBR), Cao su huỳnh quang R02 (FKM), v.v.

2. Vật liệu vòng đệm: Vật liệu tiêu chuẩn: PTFE3; các vật liệu sẵn có khác bao gồm PTFE2, PTFE4 và PU.

Ví dụ đặt hàng

Mẫu đặt hàng: RC61-40x29x4.2-PTFE3-R01; Mẫu đặt hàng: RC61-B-40x29x4.2-PTFE3-R02

RC61 - Vòng Glyd; RC61-B - Bịt lỗ; DxdxL - Mã vật liệu
