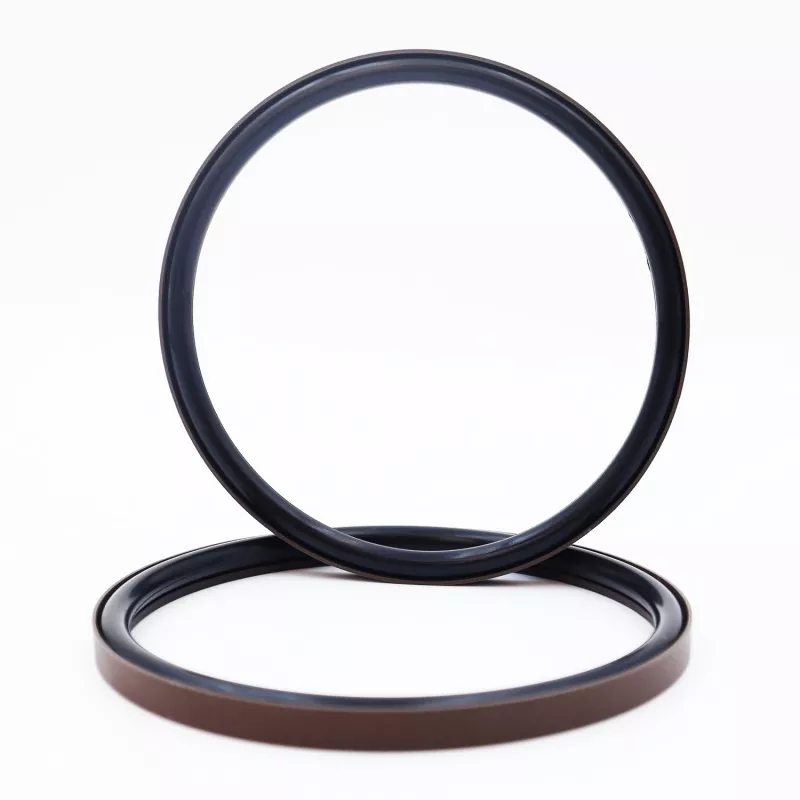

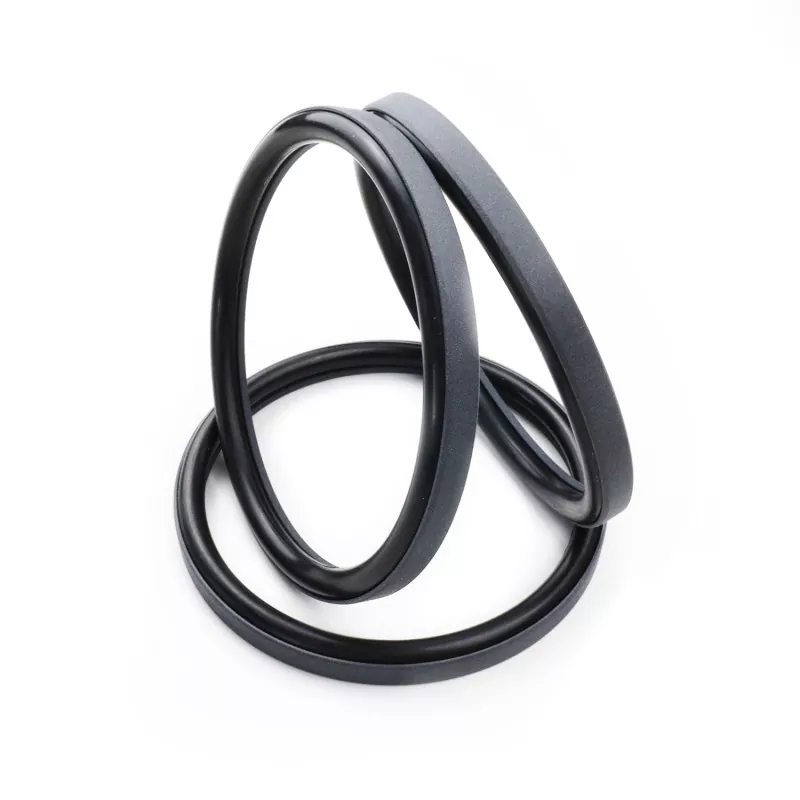

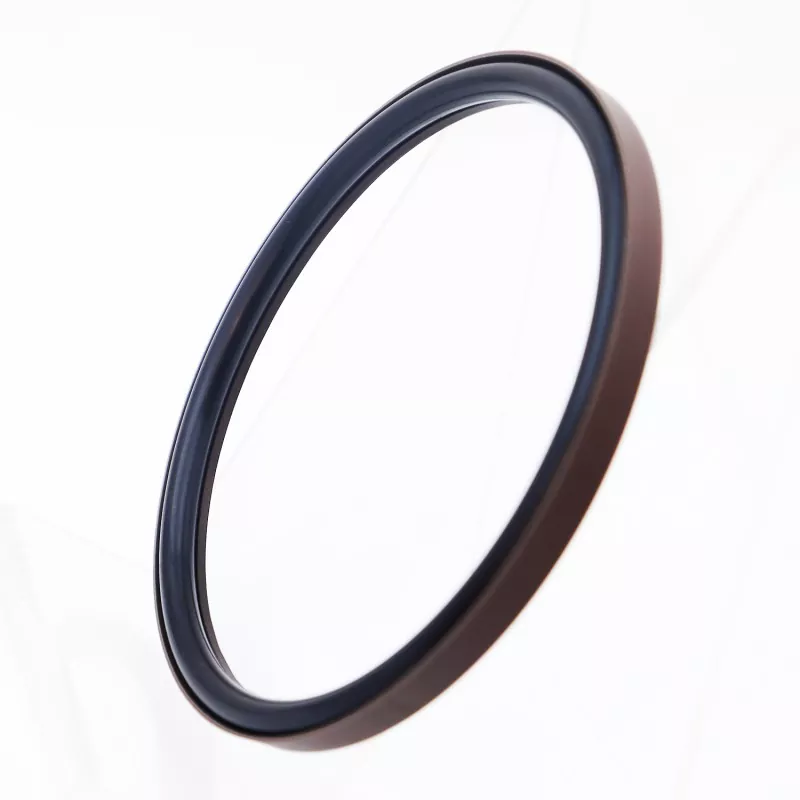

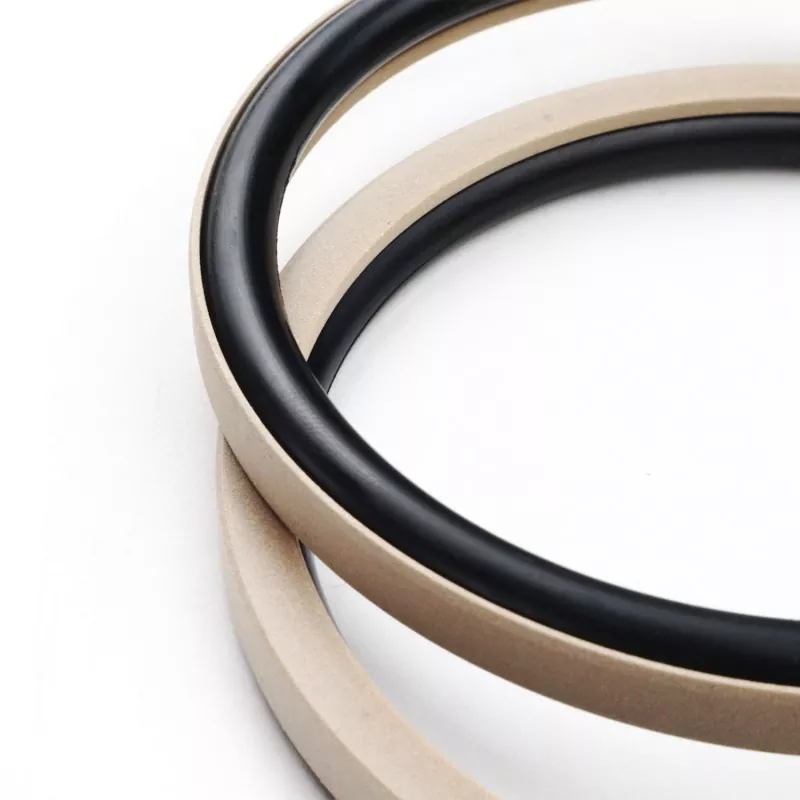

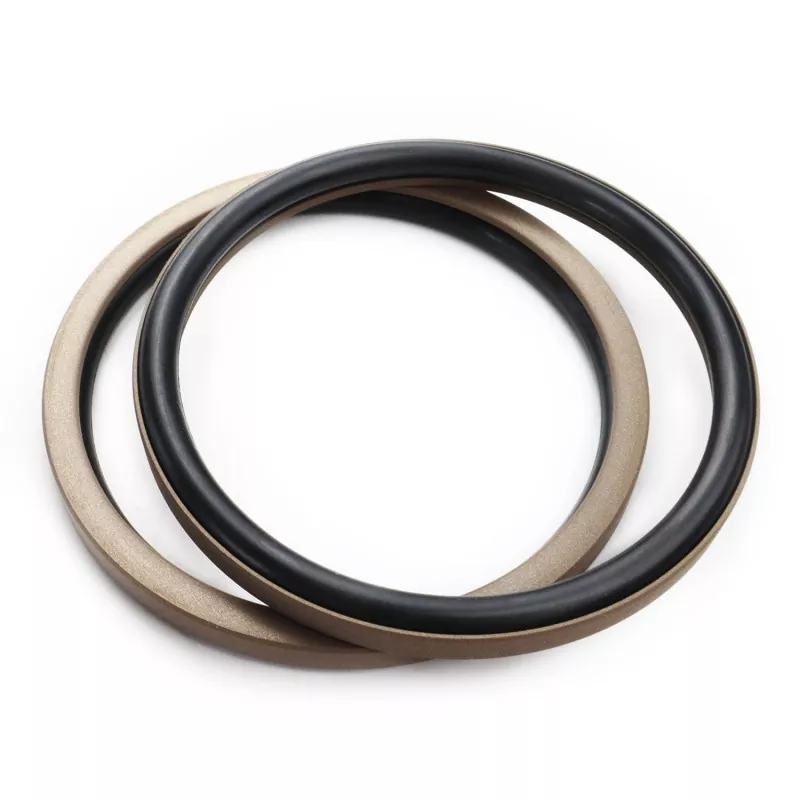

Vòng đệm kết hợp góc phải cho Piston bao gồm một vòng đệm góc vuông được làm bằng PTFE (hoặc hỗn hợp PTFE) và vòng chữ O bằng cao su; nó được thiết kế để bịt kín tác động đơn trong các ứng dụng chuyển động tịnh tiến bằng thủy lực và khí nén. Nó được phân loại thành dòng RC51 và RC52 dựa trên vòng chữ O phù hợp (tuân thủ tiêu chuẩn GB1235). Vòng đệm kín góc phải có thiết kế môi mỏng mang lại khả năng bù tiếp theo tuyệt vời, mang lại hiệu suất bịt kín vượt trội.
Sản phẩm có hệ số ma sát thấp và ma sát đột phá tối thiểu. Nó đảm bảo cân bằng ma sát động và tĩnh, vận hành trơn tru mà không bị "trượt" (chuyển động giật), hỗ trợ các điều kiện bôi trơn không dầu và có tuổi thọ lâu dài.
Cấu trúc nhỏ gọn của nó phù hợp với các rãnh tiêu chuẩn và cho phép lắp đặt và bảo trì dễ dàng, khiến nó trở thành lựa chọn bịt kín lý tưởng cho cụm piston của các xi lanh thủy lực khác nhau.
1. Thích hợp cho cả ứng dụng thủy lực và khí nén;
2. Hiệu suất bịt kín tuyệt vời trong cả môi trường áp suất cao và áp suất thấp;
3. Ma sát thấp, ma sát đột phá tối thiểu, vận hành êm ái, ma sát động và tĩnh cân bằng, không dính trượt;
4. Tuổi thọ dài; thích hợp cho các ứng dụng bôi trơn không dầu;
5. Thiết kế nhỏ gọn; dễ dàng cài đặt và bảo trì;
Giá trị giới hạn không nên xảy ra đồng thời.
|
Áp suất (MPa) |
Nhiệt độ (°C) |
Tốc độ m/s |
Phương tiện truyền thông |
|
≤70 |
-35 đến +100 (với vòng chữ O NBR) |
6 |
Dầu thủy lực gốc khoáng, chất lỏng chống cháy (HFA/HFB), khí, v.v. |
|
-20 đến +180 (với vòng chữ O FKM) |
1. Chất liệu làm vòng chữ O đi kèm bao gồm: Cao su Nitrile R01 (NBR), R02 Fluoroelastomer (FKM), v.v.

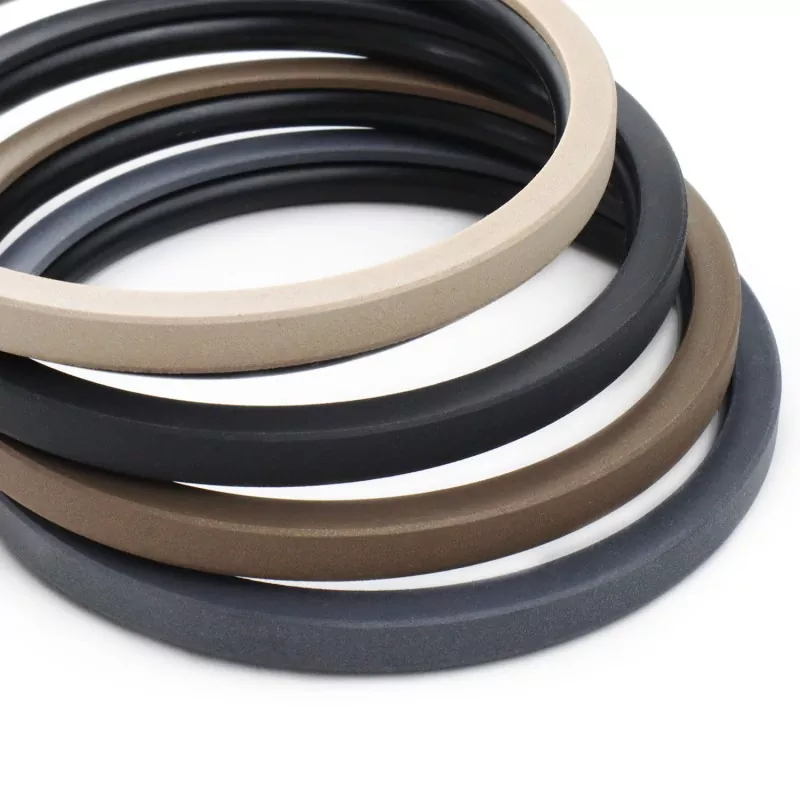

2. Vật liệu vòng đệm: Vật liệu tiêu chuẩn PTFE3; các tùy chọn có sẵn khác bao gồm PTFE2, PTFE4 và các loại nhựa hiệu suất cao khác.

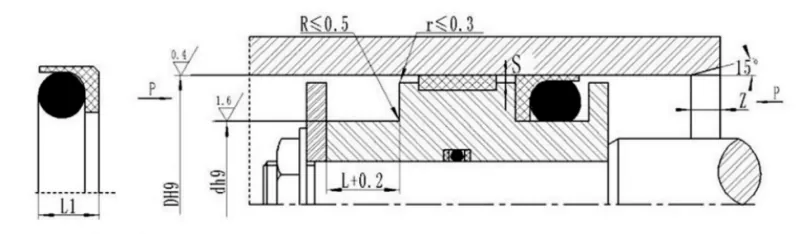

Đặt hàng mẫu: RC51—80x70x7.6—PTFE3—R01
Model - Lỗ khoan xi lanh x Đường kính rãnh x Chiều rộng rãnh | PTFE3: Mã vật liệu PTFE đã sửa đổi | R01: Mã vật liệu vòng chữ O
Thông số kỹ thuật trong phạm vi quy định có sẵn.
|
Mẫu chuẩn DH9 RC51 |
Tải nhẹ DH9 RC51-Q |
DH9 hạng nặng RC51-Z |
Đường kính rãnh d h9 |
Chiều rộng rãnh L+0,2 |
Chiều cao con dấu L1 |
Khoảng hở xuyên tâm Smax |
vát mép Zmin |
Đường kính dây vòng chữ O |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12,9~23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24~49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9~23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Ghi chú:1. Dòng sản phẩm hạng nhẹ dễ lắp đặt hơn ở các rãnh kín rộng hơn 30 mm.
2. Vui lòng tham khảo ý kiến của công ty về việc lắp đặt trong các rãnh kín.
3. Đối với áp suất vượt quá 40 MPa, hãy sử dụng dung sai vừa khít H8/f8 cho diện tích đế bịt kín.
