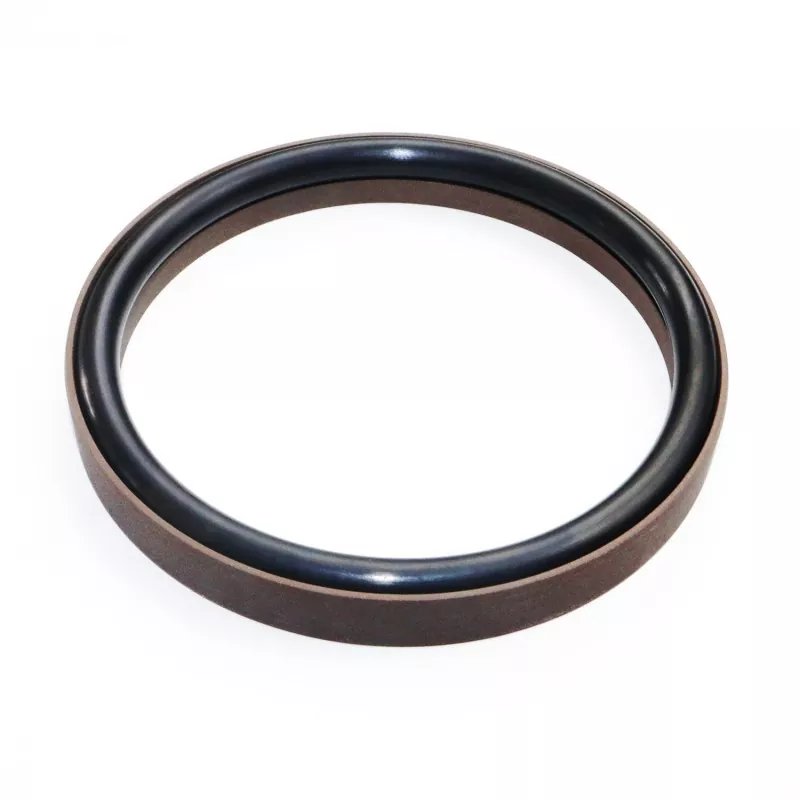

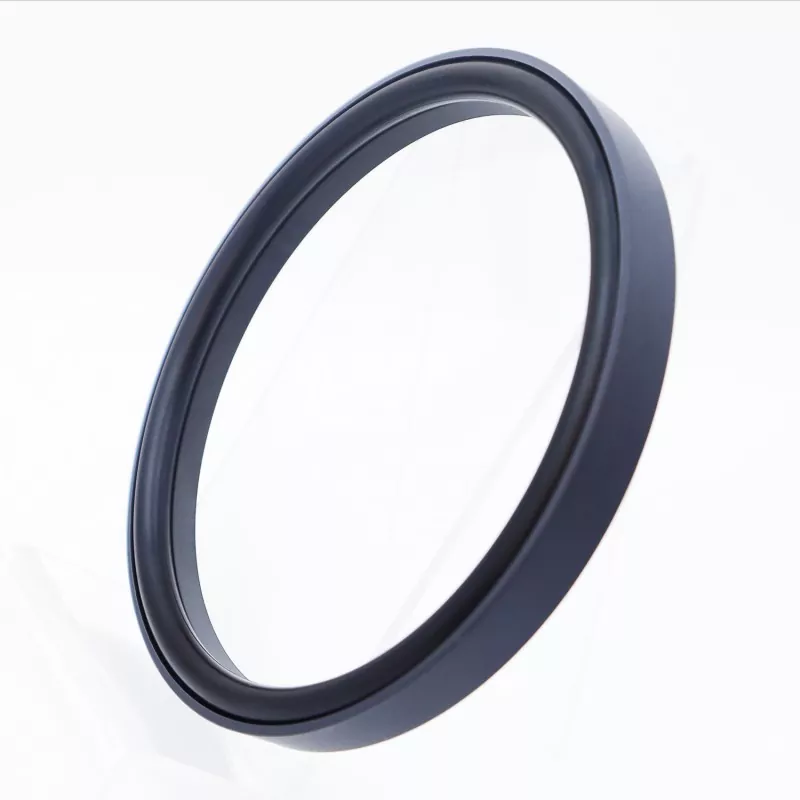

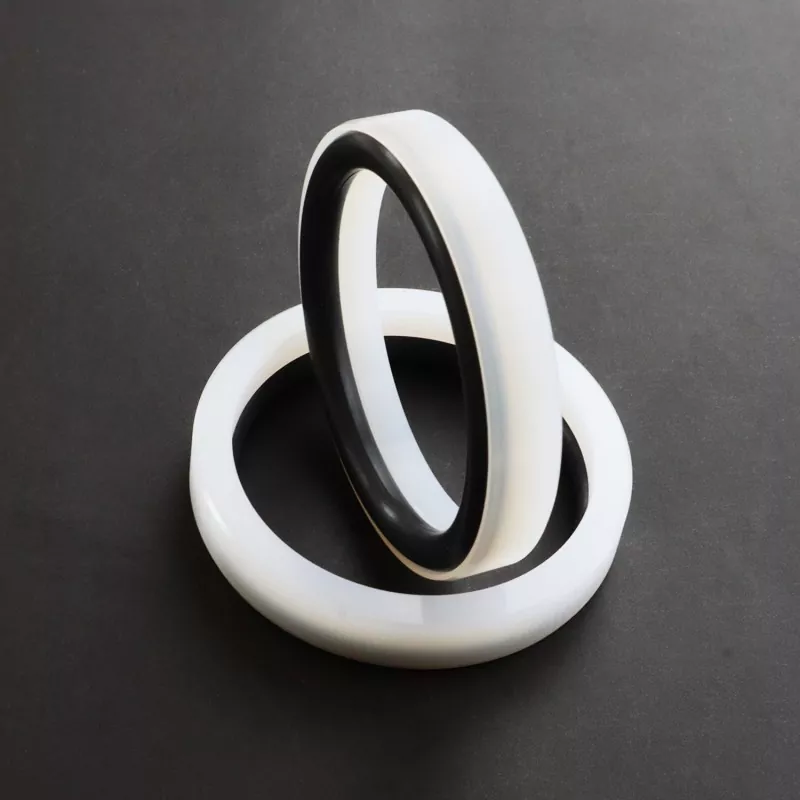

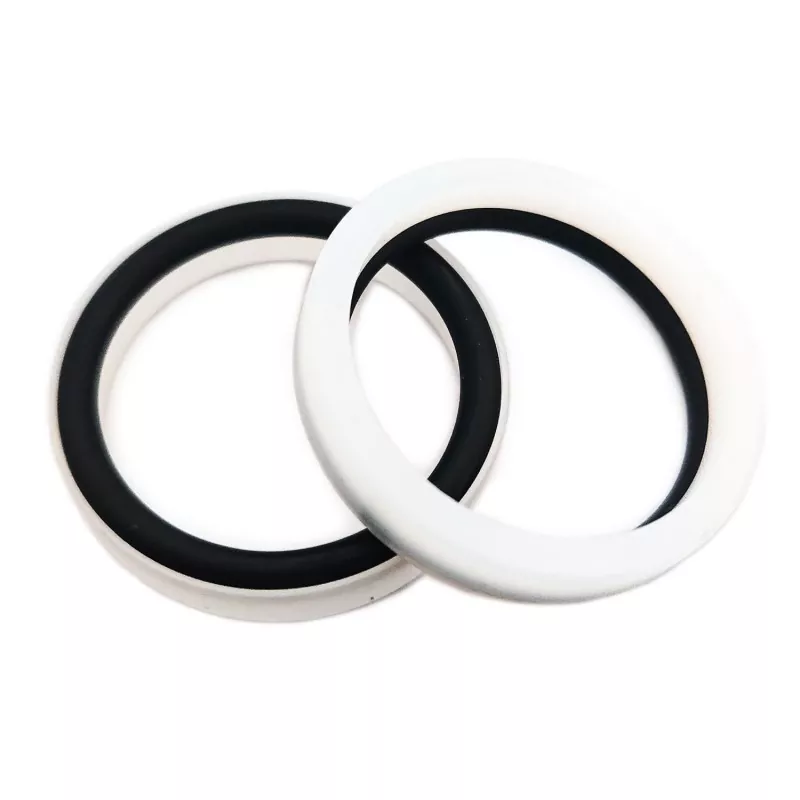

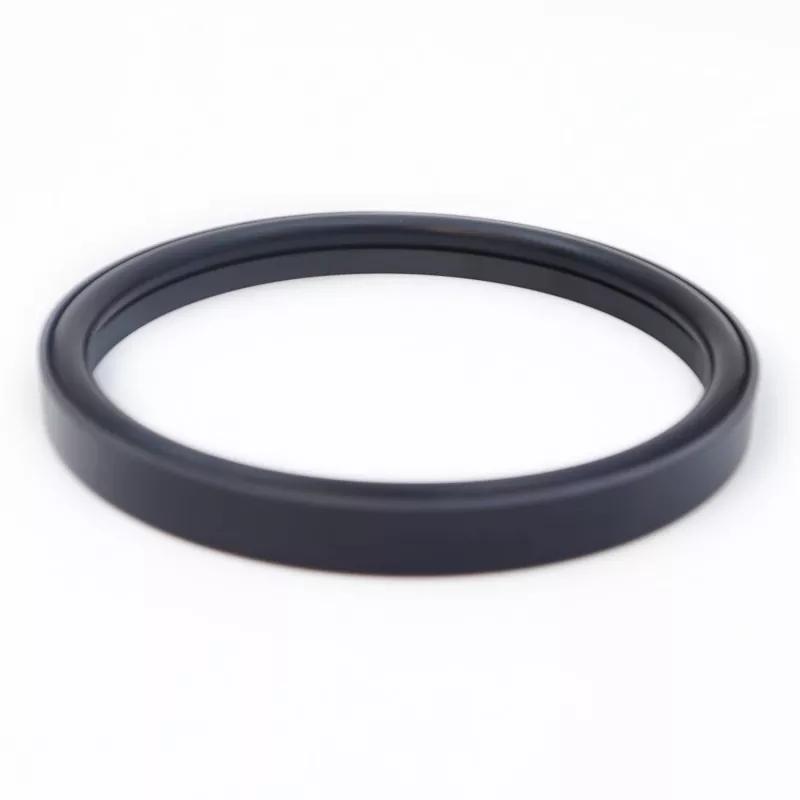

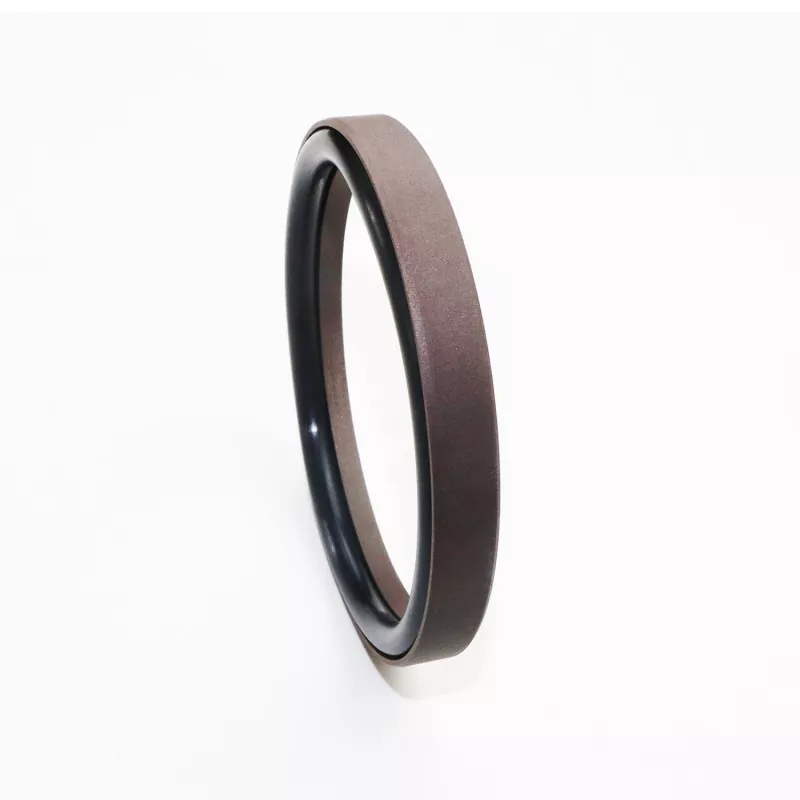

Vòng đệm kết hợp bước gia cố cho thanh (được thiết kế cho các ứng dụng áp suất cực cao và gốc nước) bao gồm một vòng đệm góc phải được gia cố bằng PTFE (hoặc hỗn hợp PTFE) và vòng chữ O bằng cao su. Nó có sẵn trong dòng RC58 và RC59, tùy thuộc vào vòng chữ O cụ thể được sử dụng (tuân thủ tiêu chuẩn GB1235). Nó mang lại hiệu suất ma sát thấp—đảm bảo lực cản bằng 0 khi khởi động và chuyển động tịnh tiến trơn tru mà không bị trượt—và phù hợp để vận hành lâu dài trong môi trường không có dầu, nhờ đó giảm đáng kể khả năng hỏng hóc thiết bị và giảm chi phí bảo trì.
Nhờ độ dày tối ưu của vòng đệm, vòng đệm hoạt động hiệu quả ngay cả khi sử dụng với nước hoặc các vật liệu có độ nhớt thấp khác. Thiết kế cấu trúc của vòng đệm được gia cố cũng tăng cường khả năng chống chịu áp suất cao và cực cao. Nói chung, con dấu này không thể được lắp đặt trong một rãnh kín.
1. Ma sát thấp: lực cản khởi động tối thiểu, chuyển động trơn tru, ma sát động và tĩnh bằng nhau và không bị trượt;
2. Tuổi thọ dài: thích hợp cho các ứng dụng bôi trơn không dầu;
3. Thích hợp để làm kín các hệ thống áp suất cao và siêu cao áp, cũng như các môi trường có độ nhớt thấp như nước;
Giá trị giới hạn không nên xảy ra đồng thời.
|
Áp suất (MPa) |
Nhiệt độ (°C) |
Tốc độ m/s |
Phương tiện truyền thông |
|
200 |
-35 đến +100 (với vòng chữ O NBR) |
6 |
Dầu thủy lực gốc khoáng, chất lỏng chống cháy (HFA/HFB), nước, v.v. |
|
-20 đến +200 (với vòng chữ O FKM) |
1. Các vật liệu vòng chữ O tương thích bao gồm: Cao su Nitrile RO1 (NBR), Fluoroelastomer RO2 (FKM), v.v.
2. Vật liệu vòng đệm: Vật liệu tiêu chuẩn PTFE3; các vật liệu thay thế bao gồm PTFE2, PTFE4 và các loại nhựa hiệu suất cao khác.
Đặt hàng mẫu: RC58—80x69.2x10.5—PTFE3—R01
Model - Đường kính lỗ khoan x Đường kính rãnh x Chiều rộng rãnh | PTFE3 - Mã vật liệu PTFE sửa đổi | R01 - Mã vật liệu vòng chữ O
Thông số kỹ thuật trong phạm vi tham số có sẵn.
|

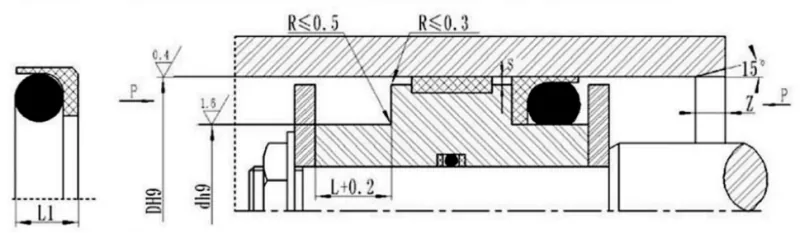

Mẫu chuẩn DH9 RC58 |
Tải nhẹ DH9 RC58-Q |
DH9 hạng nặng RC58-Z |
Đường kính rãnh d h9 |
Chiều rộng rãnh L+0,2 |
Chiều cao con dấu L1 |
Bán kính góc Rmax |
Khoảng hở xuyên tâm Smax |
vát mép Zmin |
Đường kính dây vòng chữ O LÀM |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49,9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Lưu ý: Đối với áp suất >60 MPa, dung sai lắp H8/f8 được sử dụng tại khu vực đế bịt kín; để bịt kín áp suất cực cao, Smax < 0,05.
Tương thích với vòng chữ O GB1235; bất kỳ kích thước nào trong phạm vi tham số được chỉ định đều có thể được cung cấp.
|
Phạm vi khẩu độ D H9 |
Đường kính rãnh d h9 |
Chiều rộng rãnh L+0,2 |
Khoảng hở xuyên tâm Smax |
Bán kính góc Rmax |
vát mép Zmin |
Đường kính dây vòng chữ O LÀM |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
