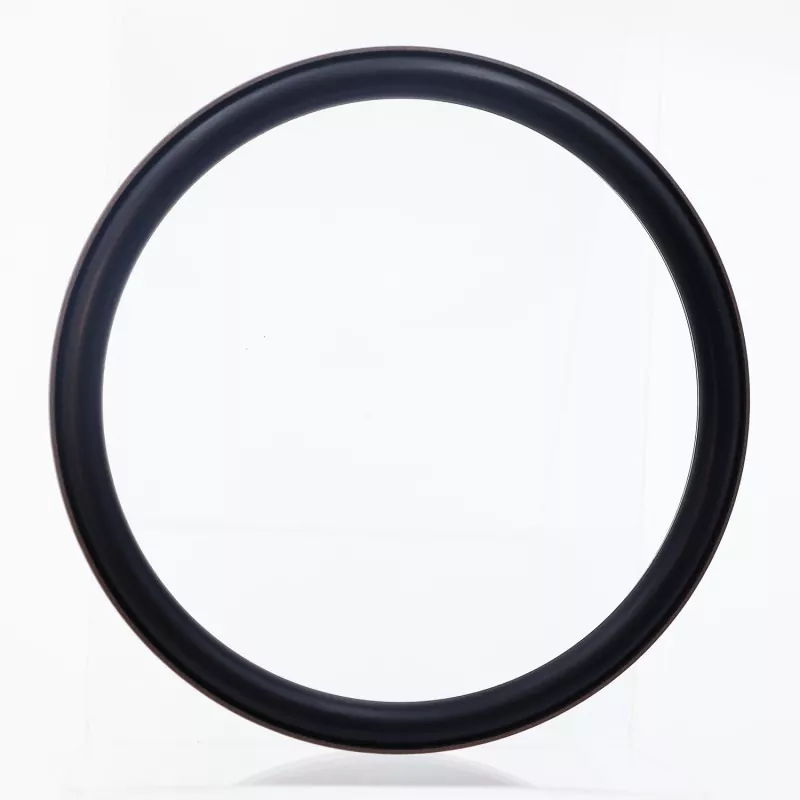

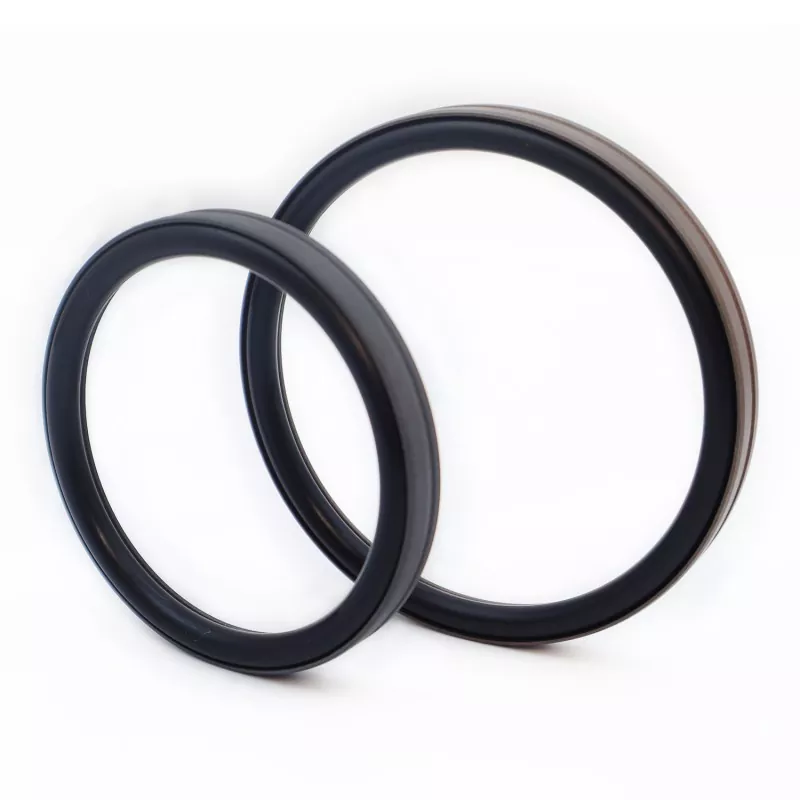

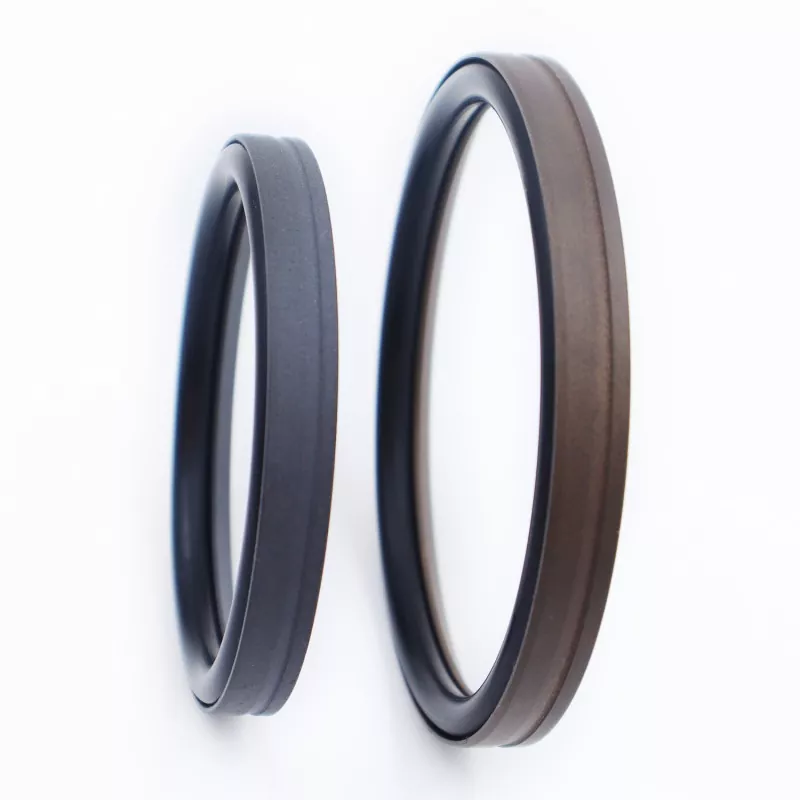

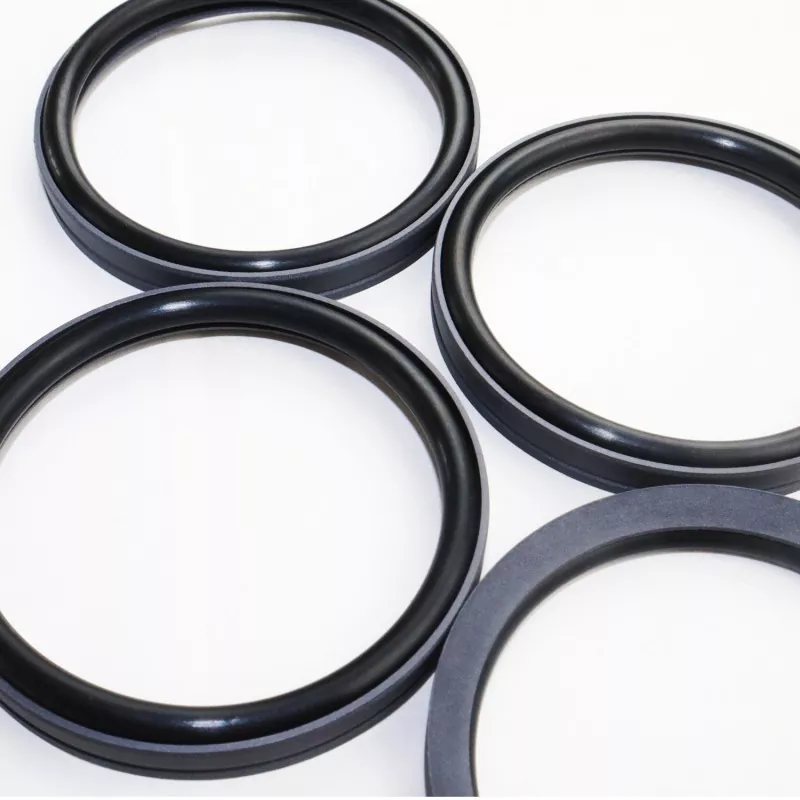

Phốt kết hợp loại chân lỗ bao gồm một vòng đệm hình chân được làm bằng PTFE (hoặc composite PTFE) và vòng chữ O bằng cao su; nó được thiết kế để bịt kín tác động đơn trong các ứng dụng chuyển động tịnh tiến bằng thủy lực và khí nén. Nó được phân loại thành dòng RC53 và RC54 dựa trên vòng chữ O phù hợp (tuân thủ tiêu chuẩn GB1235). Nhờ thiết kế môi mỏng của vòng đệm, nó mang lại khả năng bù theo dõi tuyệt vời và hiệu suất bịt kín vượt trội. Nó hoạt động tốt trong cả điều kiện áp suất cao và áp suất thấp, hoạt động không bị "trượt" (bò), hỗ trợ làm kín không dầu lâu dài và được sử dụng rộng rãi cho các piston xi lanh áp suất cao.

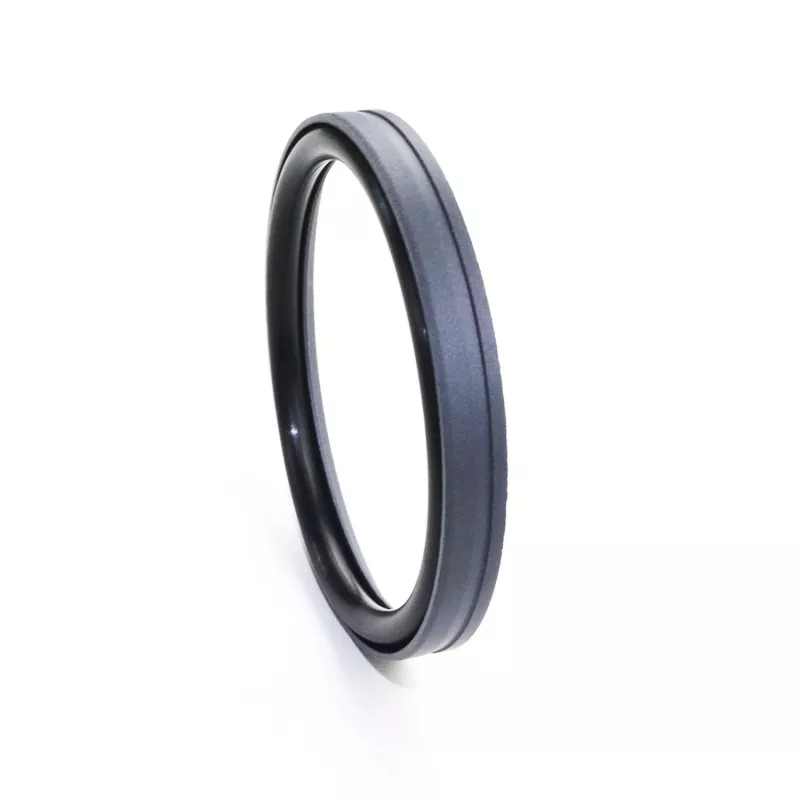

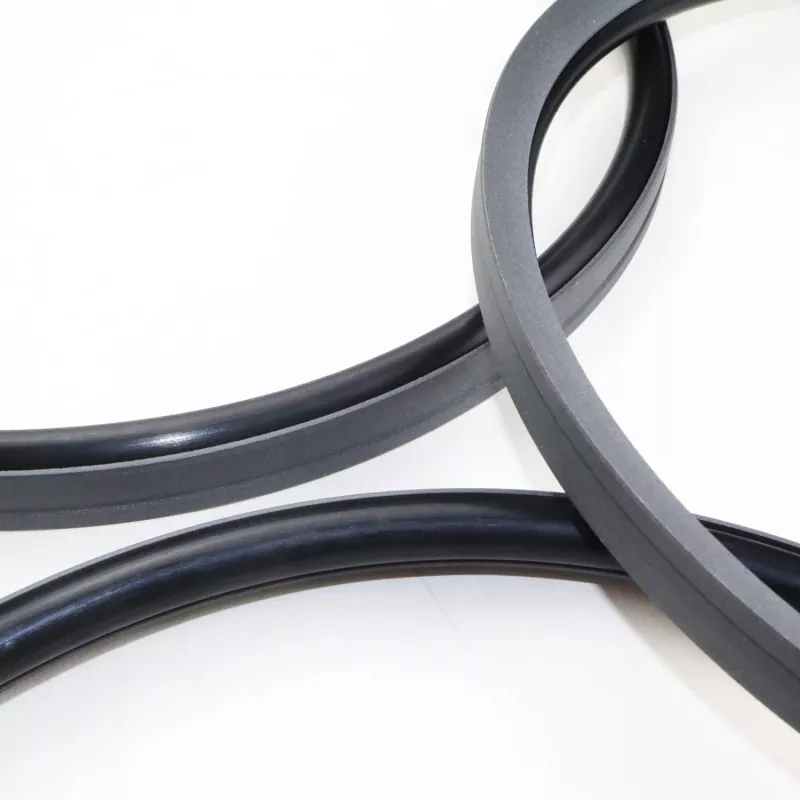

Rãnh hình nêm trên bề mặt bịt kín hình chân tăng cường tính toàn vẹn của niêm phong và khả năng chống nhiễm bẩn đồng thời giảm ma sát. Thiết kế kết cấu cũng cải thiện khả năng chịu áp lực của phốt. Nói chung, nó không thích hợp để lắp đặt trong các rãnh kín.
1. Thích hợp cho cả ứng dụng thủy lực và khí nén;
2. Hiệu suất bịt kín tuyệt vời trong cả điều kiện áp suất cao và áp suất thấp;
3. Ma sát thấp, lực cản đứt tối thiểu, chuyển động trơn tru, ma sát động và tĩnh bằng nhau và không bị trượt;
4. Tuổi thọ dài; thích hợp cho các ứng dụng bôi trơn không dầu;
5. Thích hợp cho việc niêm phong áp suất cao và siêu cao áp;
Giá trị giới hạn không nên xảy ra đồng thời.
|
Áp suất (MPa) |
Nhiệt độ (°C) |
Tốc độ m/s |
Phương tiện truyền thông |
|
100 |
-35 đến +100 (với vòng chữ O NBR) |
6 |
Dầu thủy lực gốc khoáng, chất lỏng chống cháy (HFA/HFB), khí, v.v. |
|
-20 đến +180 (với vòng chữ O FKM) |
1. Các vật liệu vòng chữ O tương thích bao gồm: Cao su Nitrile R01 (NBR), R02 Fluoroelastomer (FKM), v.v.
2. Vật liệu vòng đệm: Vật liệu tiêu chuẩn PTFE3; các vật liệu sẵn có khác bao gồm PTFE2, PTFE4 và các loại nhựa hiệu suất cao khác.

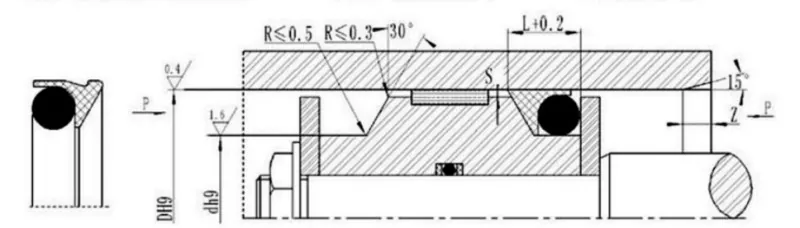

Đặt hàng mẫu: RC53-80x69.6x9.8-PTFE3-R01
Đường kính lỗ x Đường kính rãnh x Chiều rộng rãnh | PTFE3: Mã vật liệu PTFE đã sửa đổi | R01: Mã vật liệu vòng chữ O
Bất kỳ kích thước nào trong phạm vi tham số đều có sẵn
|
Phạm vi khẩu độ D H9 |
Đường kính rãnh d h9 |
Chiều rộng rãnh L+0,2 |
Khoảng hở xuyên tâm Smax |
vát mép Zmin |
Đường kính dây vòng chữ O LÀM |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Tương thích với vòng chữ O GB1235; bất kỳ kích thước nào trong phạm vi được chỉ định đều có thể được cung cấp.
|
Phạm vi khẩu độ D H9 |
Đường kính rãnh d h9 |
Chiều rộng rãnh L+0,2 |
Khoảng hở xuyên tâm Smax |
vát mép Zmin |
Đường kính dây vòng chữ O LÀM |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Lưu ý: Đối với áp suất >60 MPa, dung sai phù hợp H8/8 được sử dụng tại khu vực đế vòng đệm và khe hở vòng đệm áp suất cực cao Smax là <0,05.
