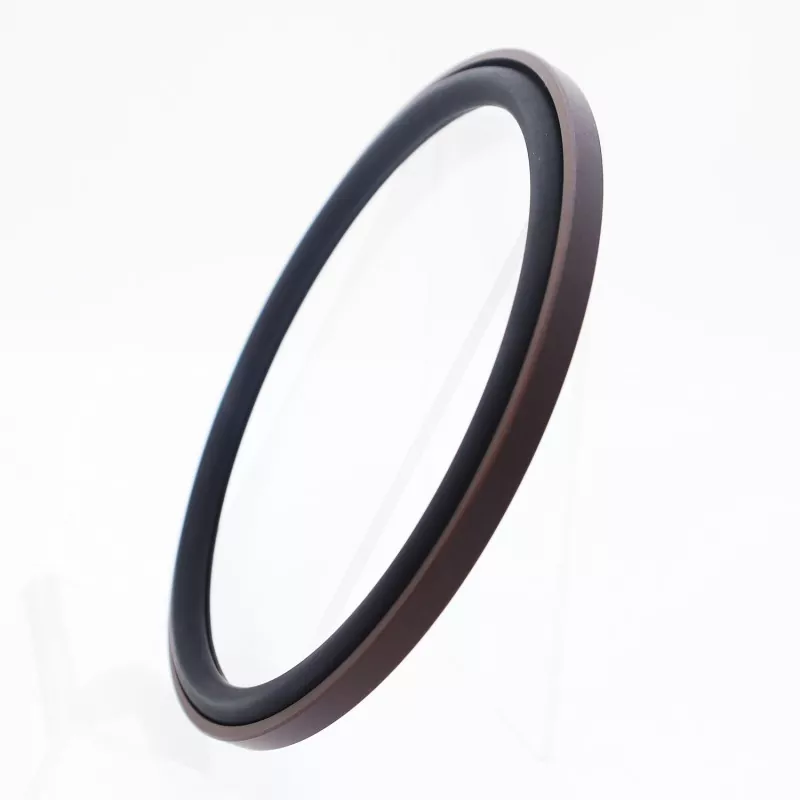

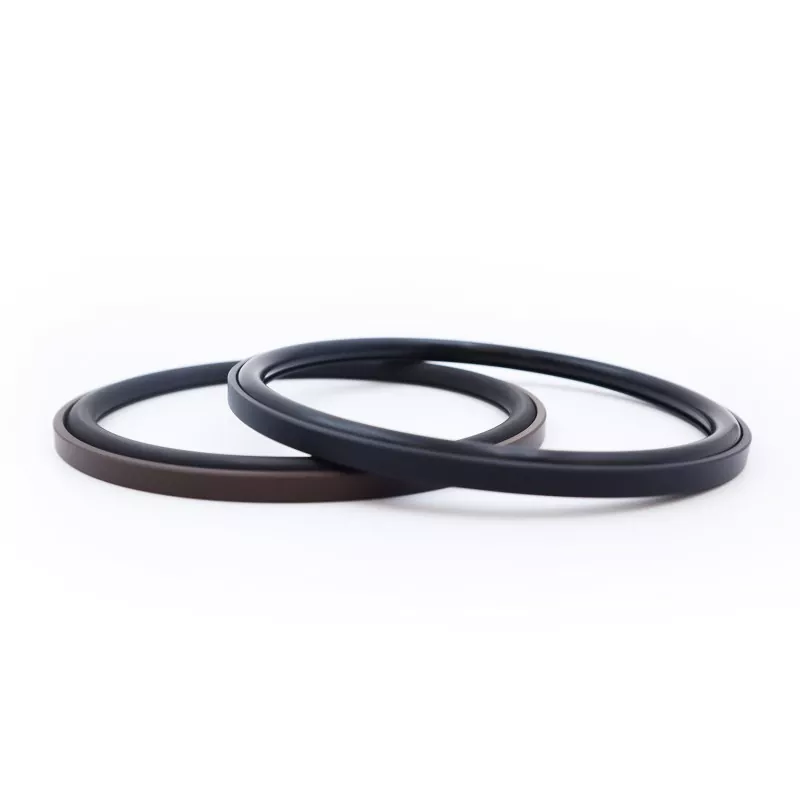

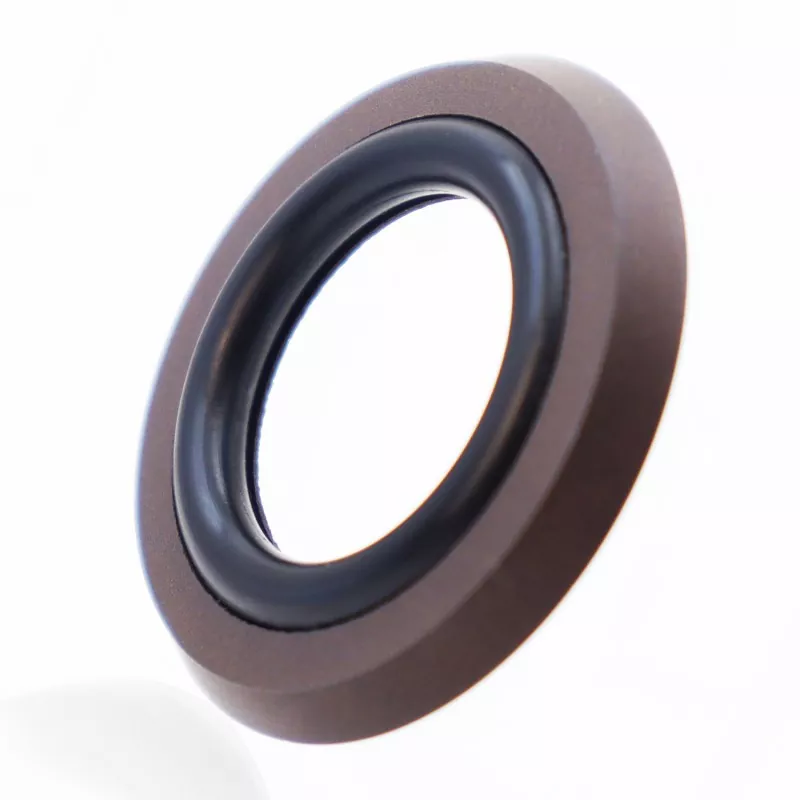

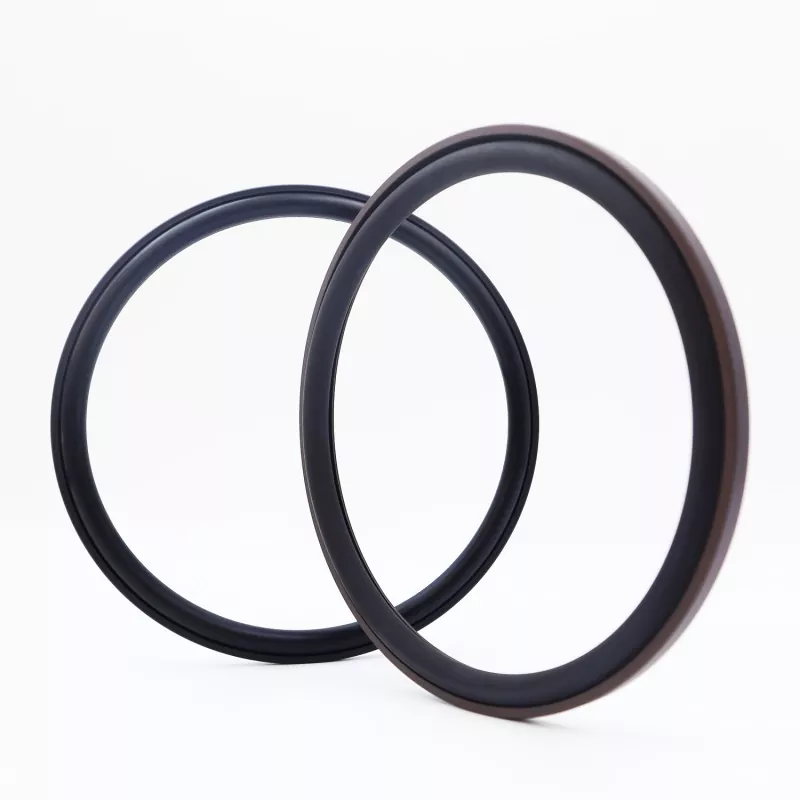

Phốt kết hợp bước hướng trục bao gồm một vòng đệm góc vuông được làm bằng PTFE chứa đầy và một vòng chữ O bằng cao su; nó được thiết kế cho các ứng dụng bịt kín tĩnh một chiều, chẳng hạn như bịt kín trục (mặt cuối) và mặt bích. Nó có tuổi thọ sử dụng lâu dài, hiệu suất bịt kín tuyệt vời, khả năng chịu áp suất cao và cực cao cũng như kích thước kết cấu nhỏ gọn; nó cũng thích hợp cho các ứng dụng bịt kín áp lực nước. Nó có sẵn hai phiên bản: RC2871-A (cho áp suất bên trong) và RC2871-B (cho áp suất bên ngoài).
Việc bịt kín hiệu quả đạt được thông qua lực kẹp liên tục được tạo ra bởi quá trình nén trước của vòng chữ O, mang lại hiệu ứng bịt kín tự cấp năng lượng trong đó hiệu suất bịt kín được cải thiện khi áp suất trung bình tăng lên. Thiết kế mặt bích ở bên cạnh vòng đệm ngăn chặn hiệu quả sự đùn vòng chữ O, cho phép nó dễ dàng xử lý các điều kiện áp suất cao và áp suất cực cao trong khi vẫn tương thích với môi trường làm kín áp suất nước.
|
Áp suất (MPa) |
Nhiệt độ (°C) |
Tốc độ (m/s) |
Trung bình |
|
300 |
-35 đến +100 (với vòng chữ O NBR) |
- |
Dầu thủy lực, nhũ tương, nước, v.v. |
|
-20 đến +200 (với vòng chữ O FKM) |
Con dấu này bao gồm một vòng đệm PTFE vuông góc và một vòng chữ O; vòng chữ O cung cấp khả năng nén trước, tạo ra lực kẹp cần thiết để đạt được độ kín. Dưới áp lực, lực kẹp này tăng lên - nghĩa là áp suất càng cao thì hiệu suất bịt kín càng tốt. Nhờ thiết kế mặt bích bên của vòng đệm, vòng chữ O được ngăn không cho đùn ra, cho phép vòng đệm chịu được áp suất cao.
Tất cả các thông số kỹ thuật trong phạm vi tham số đều có sẵn.
|

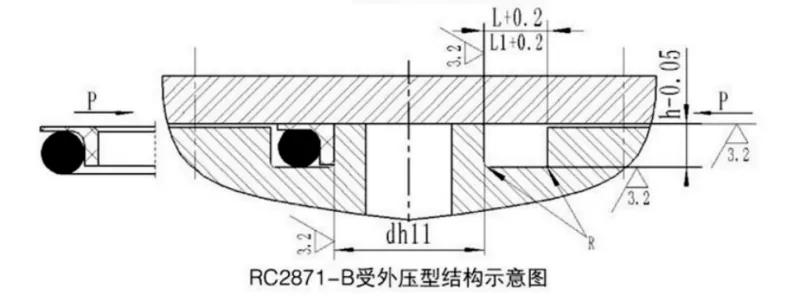

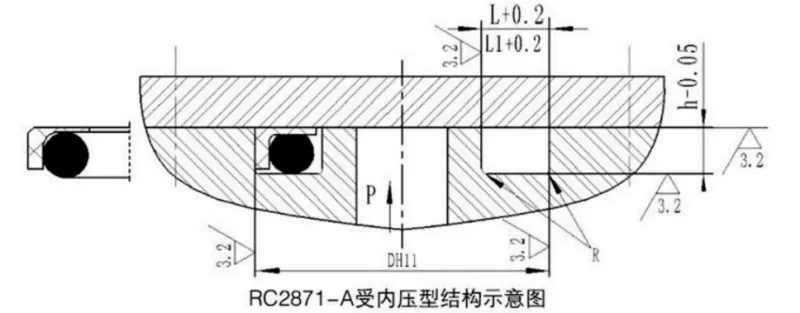

Phạm vi đường kính ngoài D H11 |
Độ sâu rãnh h-0,05 |
Chiều rộng rãnh L+0,2 |
Chiều rộng rãnh L1 + 0,2 Áp suất > 80 MPa |
Bán kính góc Rmax |
Đường kính dây vòng chữ O LÀM |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Tất cả các thông số kỹ thuật trong phạm vi tham số đều có sẵn.
|
Phạm vi đường kính bên trong dh11 |
Độ sâu rãnh h-0,05 |
Chiều rộng rãnh L+0,2 |
Chiều rộng rãnh L1 + 0,2 Áp suất > 80 MPa |
Bán kính góc Rmax |
Đường kính dây vòng chữ O LÀM |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
