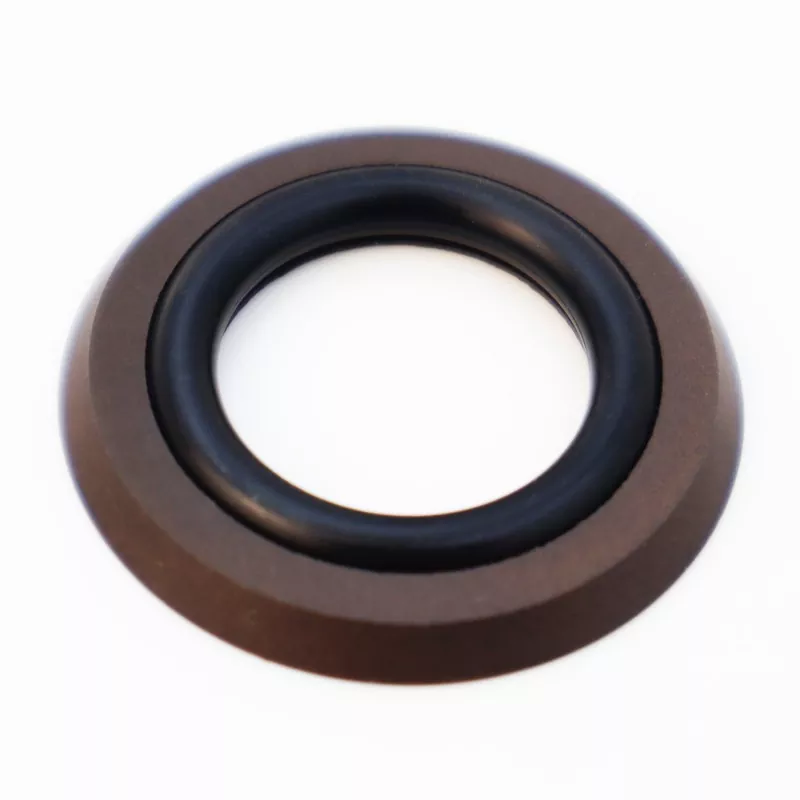

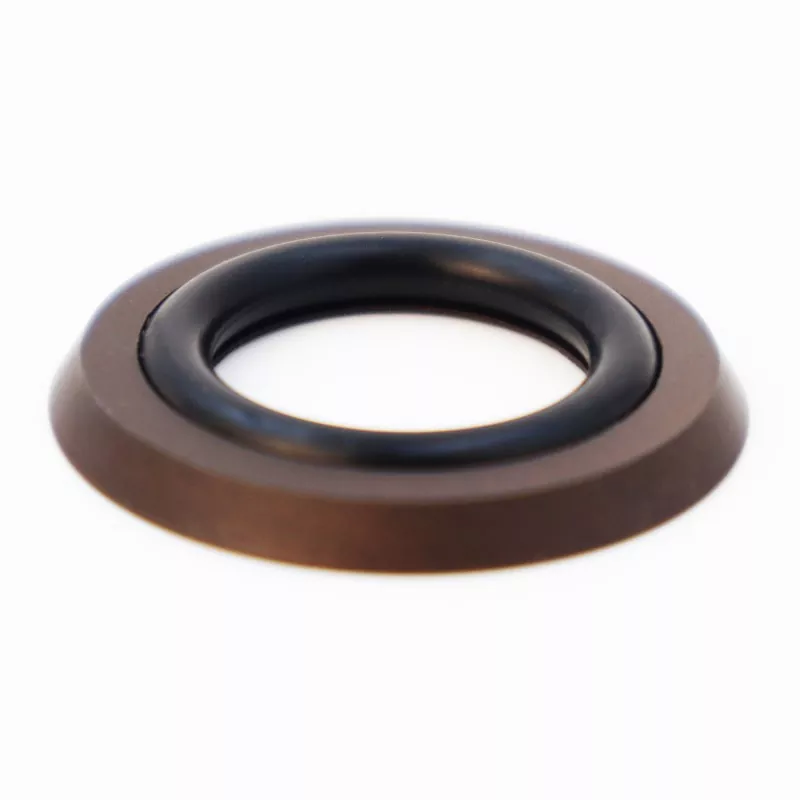

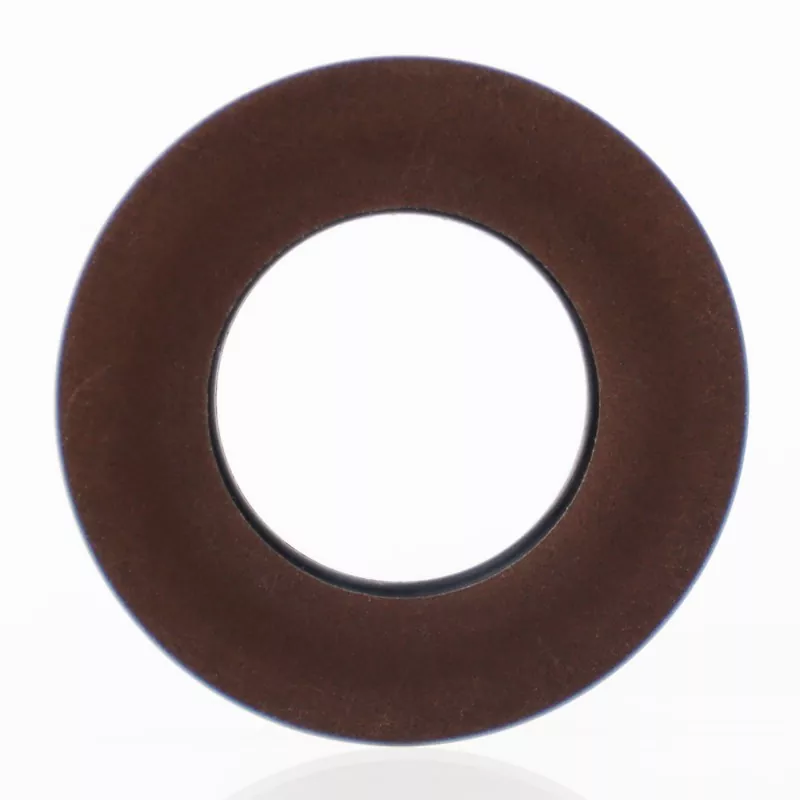

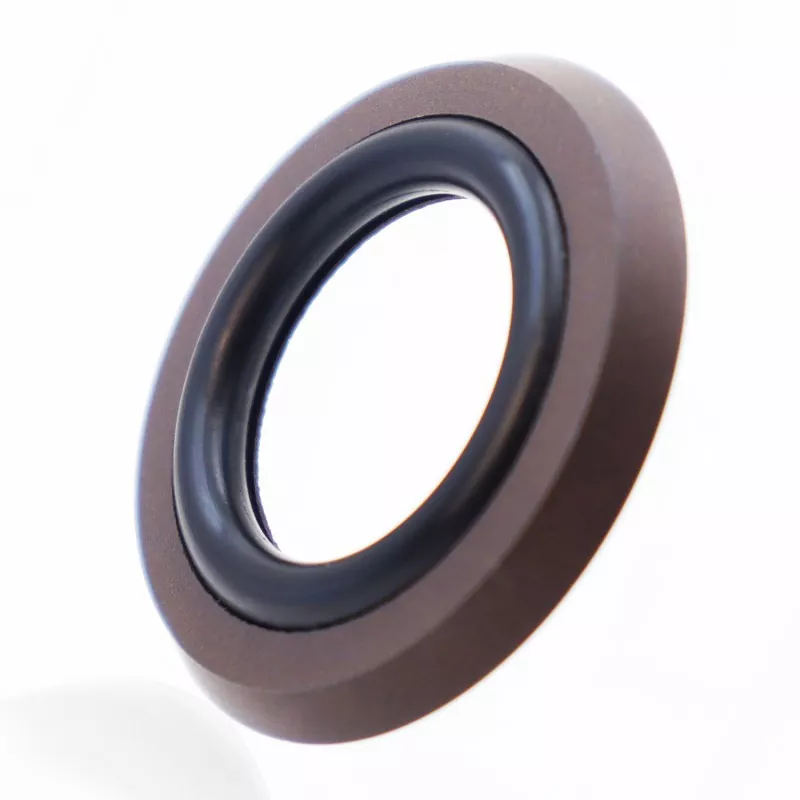

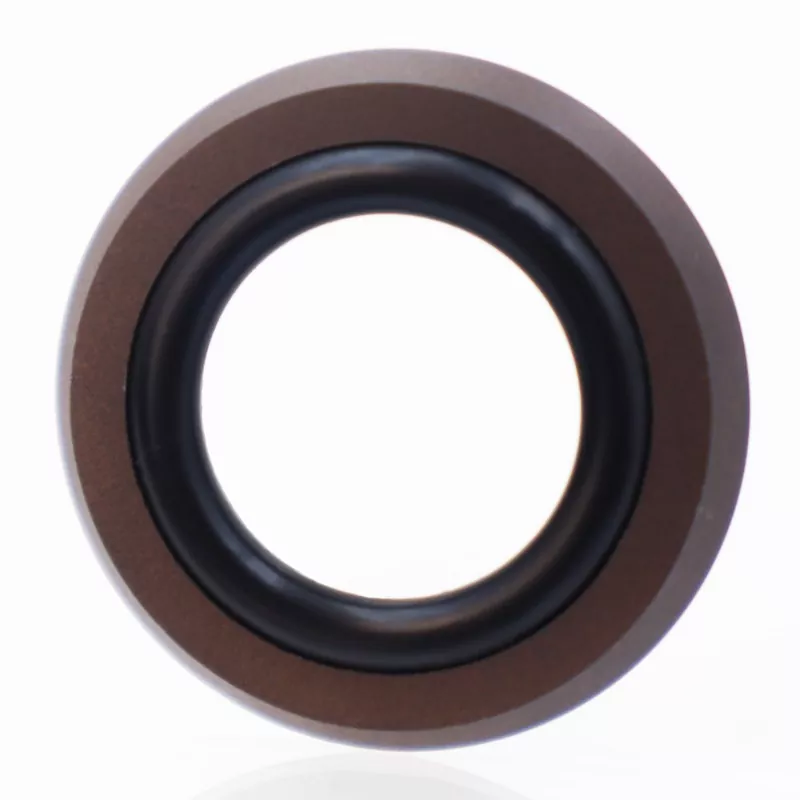

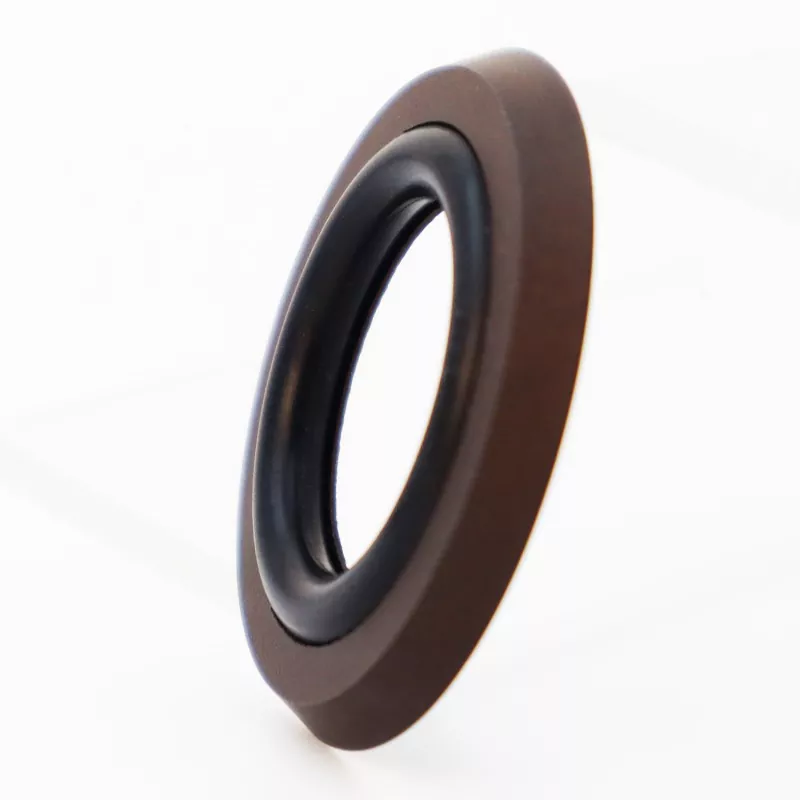

Phốt kết hợp kiểu chân hướng trục bao gồm một vòng đệm hình chân được làm bằng PTFE chứa đầy và một vòng chữ O bằng cao su. Nó được thiết kế cho các ứng dụng bịt kín tĩnh một chiều, chẳng hạn như bịt kín trục (mặt cuối) và mặt bích. Các tính năng chính bao gồm tuổi thọ dài, hiệu suất bịt kín tuyệt vời, khả năng chịu áp suất cao và cực cao và thiết kế nhỏ gọn yêu cầu không gian lắp đặt tối thiểu; nó cũng thích hợp cho các ứng dụng làm kín thủy lực. Có sẵn hai phiên bản: RC2875-A (cho áp suất bên trong) và RC2875-B (cho áp suất bên ngoài).
Cấu trúc nhỏ gọn của nó phù hợp với các rãnh lắp đặt hẹp, giảm đáng kể nguy cơ rò rỉ thiết bị. Đầy đủ các thông số kỹ thuật có sẵn trong kho và chúng tôi hoan nghênh các yêu cầu cũng như đơn đặt hàng mẫu từ người mua toàn cầu.
|
Áp suất (MPa) |
Nhiệt độ (°C) |
Tốc độ (m/s) |
Trung bình |
|
60 |
-35 đến +100 (với vòng chữ O NBR) |
6 |
Dầu thủy lực gốc khoáng, chất lỏng chống cháy (HFA/HFB), nước, v.v. |
|
-20 đến +200 (với vòng chữ O FKM) |

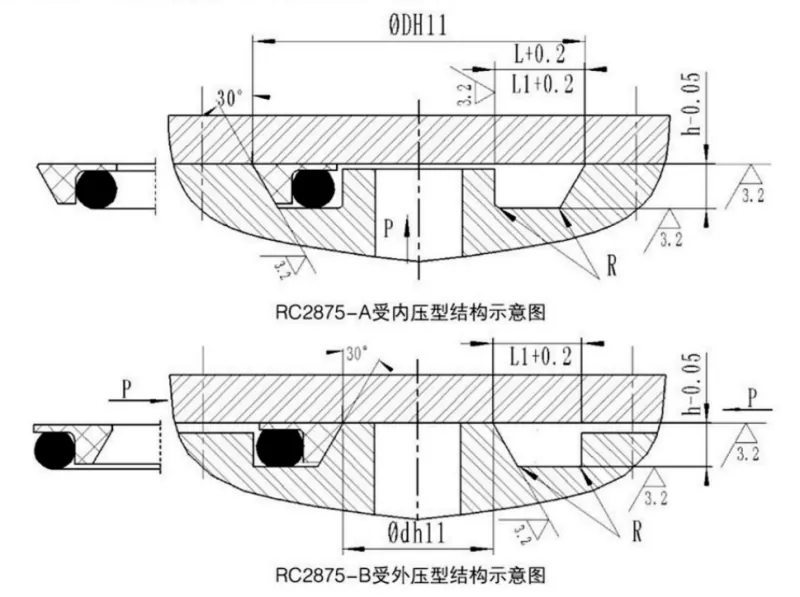

Con dấu này bao gồm một vòng đệm PTFE đã được sửa đổi với hình dạng hình bàn chân và vòng chữ O. Dưới áp lực, lực kẹp của phốt tăng lên - nghĩa là áp suất càng cao thì hiệu suất bịt kín càng tốt. Nhờ thiết kế mặt bích bên hình chân của vòng trượt, vòng chữ O được ngăn không cho đùn ra, cho phép phốt chịu được áp suất cao và cực cao.
Tất cả các thông số kỹ thuật trong phạm vi tham số đều có sẵn.
|
Phạm vi đường kính ngoài D H11 |
Độ sâu rãnh h-0,05 |
Chiều rộng rãnh L+0,2 |
Chiều rộng rãnh L1 + 0,2 Áp suất > 100 MPa |
Bán kính góc Rmax |
Đường kính dây vòng chữ O LÀM |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Tất cả các thông số kỹ thuật trong phạm vi tham số đều có sẵn.
|
Phạm vi đường kính bên trong dh11 |
Độ sâu rãnh h-0,05 |
Chiều rộng rãnh L+0,2 |
Chiều rộng rãnh L1 + 0,2 Áp suất > 100 MPa |
Bán kính góc Rmax |
Đường kính dây vòng chữ O LÀM |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
