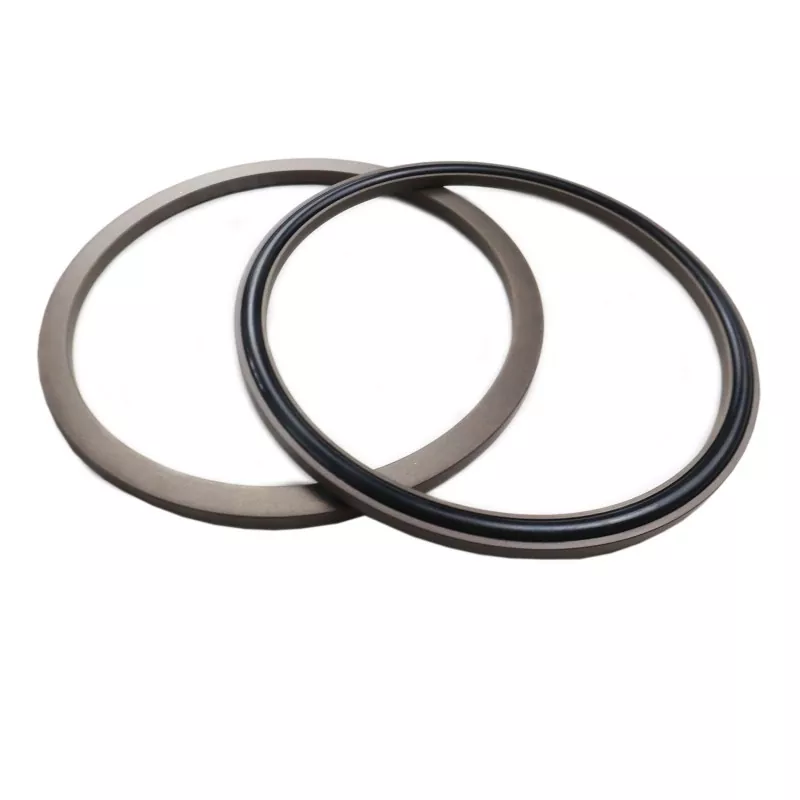

Phốt kết hợp loại C hướng trục bao gồm một vòng đệm hình chữ C được làm bằng PTFE chứa đầy và một vòng chữ O bằng cao su; nó được thiết kế cho các ứng dụng bịt kín tĩnh như phốt trục (mặt cuối) và mặt bích. Các tính năng chính bao gồm tuổi thọ dài, hiệu suất bịt kín tuyệt vời, khả năng chịu áp suất cao và dấu chân kết cấu nhỏ gọn; nó cũng thích hợp cho các ứng dụng làm kín thủy lực. Có sẵn hai phiên bản: RC2872-A (đối với áp suất bên trong) và RC2872-B (đối với áp suất bên ngoài).
Thiết kế nhỏ gọn tạo điều kiện lắp đặt trong không gian hạn chế, đảm bảo độ kín đáng tin cậy và tuổi thọ kéo dài trong quá trình hoạt động lâu dài. Đầy đủ các thông số kỹ thuật có sẵn trong kho, với các dịch vụ được cung cấp cho người mua toàn cầu bao gồm lựa chọn kỹ thuật, yêu cầu về giá và đặt hàng số lượng lớn.
|
Áp suất (MPa) |
Nhiệt độ (°C) |
Tốc độ (m/s) |
Trung bình |
|
100 |
-35 đến +100 (với vòng chữ O NBR) |
- |
Dầu thủy lực, nhũ tương, nước, v.v. |
|
-20 đến +200 (với vòng chữ O FKM) |
Con dấu này bao gồm vòng đệm PTFE hình chữ C và vòng đệm chữ O; vòng chữ O cung cấp khả năng nén trước, tạo ra lực kẹp cần thiết để đạt được độ kín. Dưới áp lực, lực kẹp này tăng lên - có nghĩa là vòng đệm hoạt động tốt hơn khi áp suất tăng. Nhờ thiết kế mặt bích kép của vòng đệm, vòng chữ O được ngăn không cho đùn ra, cho phép vòng đệm chịu được áp suất cao.
Tất cả các thông số kỹ thuật trong phạm vi tham số đều có sẵn.
|

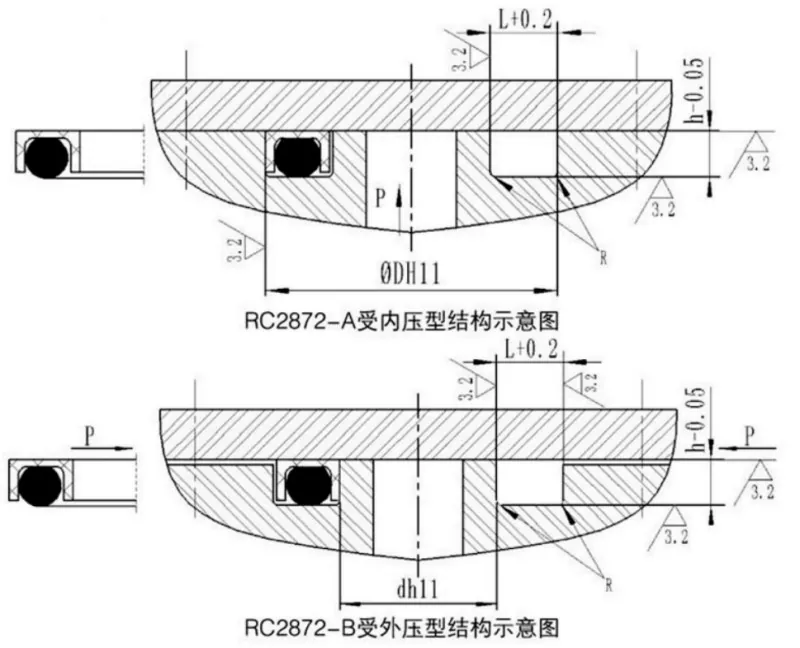

Phạm vi đường kính ngoài D H11 |
Độ sâu rãnh h-0,05 |
Chiều rộng rãnh L+0,2 |
Bán kính góc Rmax |
Đường kính dây vòng chữ O LÀM |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Tất cả các thông số kỹ thuật trong phạm vi tham số đều có sẵn.
|
Phạm vi đường kính bên trong d h11 |
Độ sâu rãnh h-0,05 |
Chiều rộng rãnh L+0,2 |
Bán kính góc Rmax |
Đường kính dây vòng chữ O LÀM |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8h60 |
