Cấu trúc và yêu cầu cài đặt
1. Vật liệu trục: Thường được sử dụng là thép carbon và thép không gỉ. Đối với tốc độ cao, lớp mạ crom được áp dụng trên bề mặt, HRC40-45.
2. Thiết kế trục quay và rãnh: Bề mặt trục phải nhẵn và không có gờ. Dấu gia công xoắn ốc có thể tạo ra hiệu ứng bơm, dẫn đến rò rỉ. Khu vực lắp phớt dầu nên được mài đến độ nhám bề mặt Ra0,1-0,5µm, trở nên mịn hơn khi tăng tốc độ. Để dễ lắp đặt và tháo rời, trục và các rãnh phải được thiết kế vát hoặc bo tròn các cạnh Xem Hình 1 và 2.
|

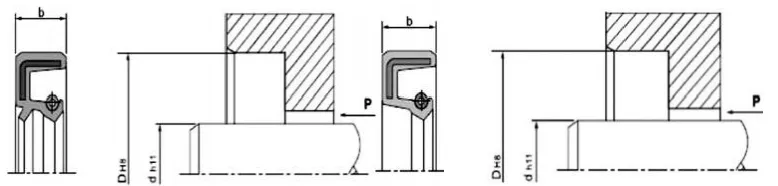

Chiều cao niêm phong b |
b1(0,85xb) mm |
b2(b+0,3) mm |
r tối đa. |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
Hình 1. Thiết kế vát rãnh
|
d |
d3 |
R |
|
<10 |
d-1.5 |
2 |
|
10~20 |
d-2.0 |
2 |
|
20~30 |
d-2.5 |
3 |
|
30~40 |
d-3.0 |
3 |
|
40~50 |
d-3.5 |
4 |
|
50~70 |
d-4.0 |
4 |
|
70~95 |
d-4.5 |
5 |
|
95~130 |
d-5.5 |
6 |
|
130~240 |
d-7.0 |
8 |
|
240~500 |
d-11.0 |
12 |
|
500~800 |
d-14.0 |
14 |
|
800~1250 |
d-18.0 |
16 |

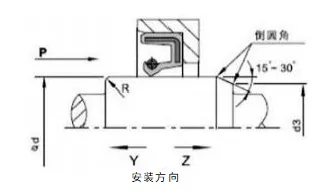

Hình 2 Thiết kế vát của trục quay
Các yếu tố ảnh hưởng đến hiệu suất của phốt môi trục quay
Có hàng tá yếu tố ảnh hưởng đến hiệu quả bịt kín. Bên cạnh bản thân phớt dầu, chẳng hạn như vật liệu và cấu trúc của nó, các yếu tố khác như môi trường, nhiệt độ, áp suất, bôi trơn, tốc độ và độ nhám bề mặt cũng ảnh hưởng trực tiếp đến hiệu quả bịt kín và các yếu tố này thường tương tác với nhau. Các biểu đồ sau đây chỉ dành cho người dùng tham khảo.

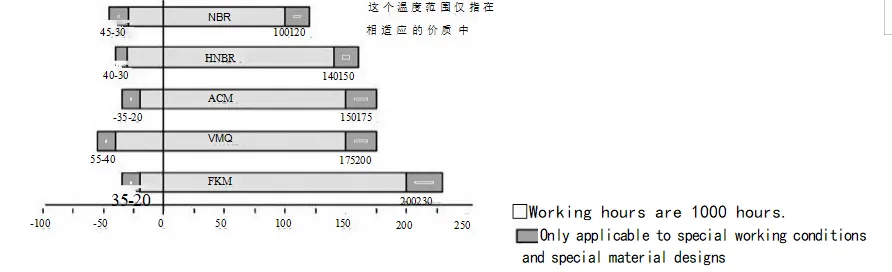

Hình 3. Ảnh hưởng của nhiệt độ đến phớt dầu

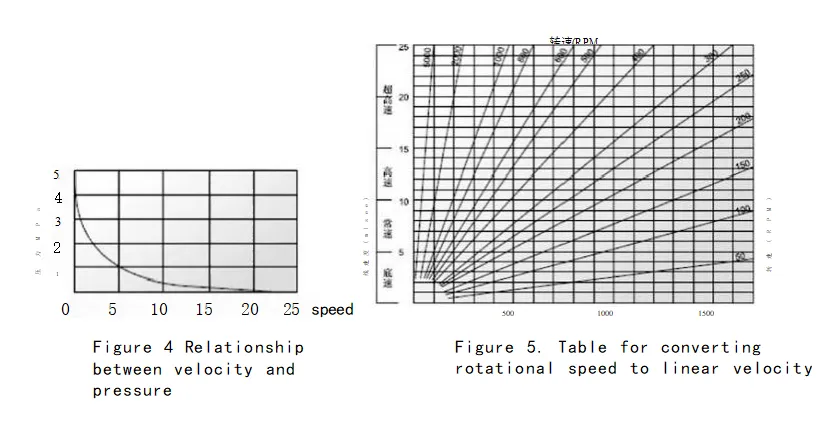

Lắp đặt: Lắp đặt cẩn thận là điều kiện tiên quyết để phớt dầu hoạt động bình thường.
|
Sơ đồ lắp đặt (lắp đặt khoang) |
||
|
Phương pháp cài đặt đúng |
Điều kiện làm việc áp dụng |
Phương pháp cài đặt không chính xác |
|
|
Phương pháp này chỉ áp dụng khi mặt cuối của phớt dầu và mặt cuối của khoang bằng phẳng. Khi thiết bị ép hoạt động nhanh, phớt dầu phải được đặt đúng vị trí; nếu không, có thể xảy ra sai lệch. |
|
|
|
Thiết kế này phù hợp với các tình huống mà mặt cuối của phớt dầu thấp hơn mặt cuối của khoang. Ngay cả khi ép nhanh, phớt dầu vẫn có thể được định vị tốt. Tuy nhiên, loại thiết bị cố định này thiếu định vị hướng tâm nên độ vuông góc dọc trục của tấm phẳng và trục ép của thiết bị ép phải đạt được độ chính xác nhất định. |
|
|
|
Phương pháp này phù hợp trong trường hợp mặt cuối của phớt dầu thấp hơn mặt cuối của khoang. Khi nhấn nhanh thiết bị, điều quan trọng là phải đảm bảo phớt dầu được đặt đúng vị trí; nếu không, có thể xảy ra sai lệch. |
 |
|
|
Phương pháp này chỉ phù hợp với các điều kiện bảo trì hoặc lắp đặt đơn giản khi không có thiết bị chịu áp lực. Bởi vì không thể đạt được lực ép đồng đều tuyệt đối trong quá trình lắp đặt nên không thể tránh khỏi các vấn đề lắp đặt khác nhau. Nó được thiết kế chủ yếu để ngăn chặn sự lệch hướng tâm trong quá trình lắp đặt, có thể làm biến dạng phớt dầu hoặc để tránh làm hỏng cao su của bộ phận tiếp xúc phớt dầu (vòng tròn bên ngoài) do tạm dừng trong quá trình lắp đặt. Vì vậy, phương pháp cài đặt này thường không được khuyến khích. |
|

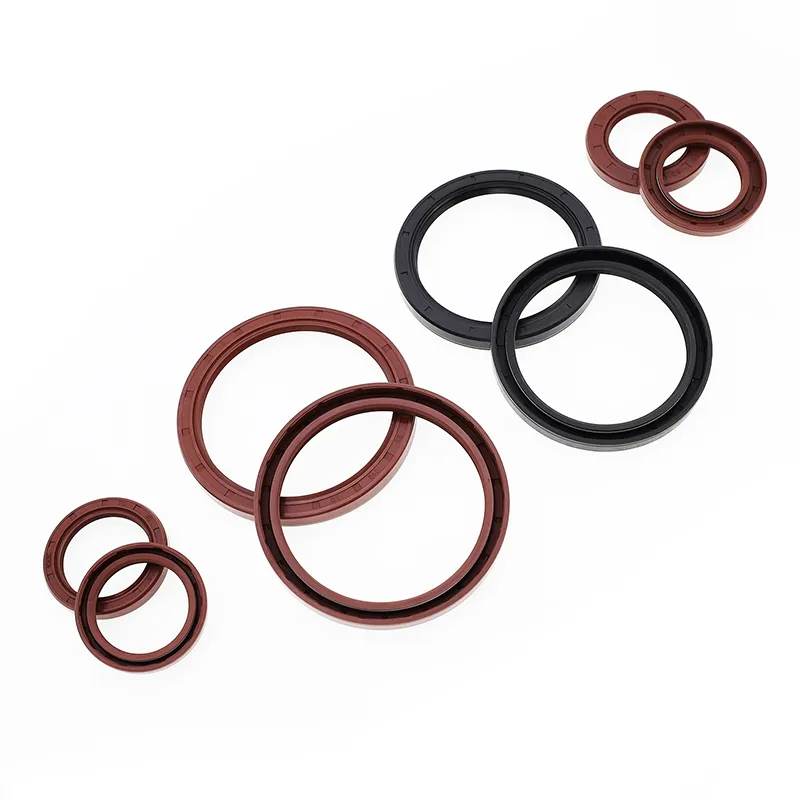

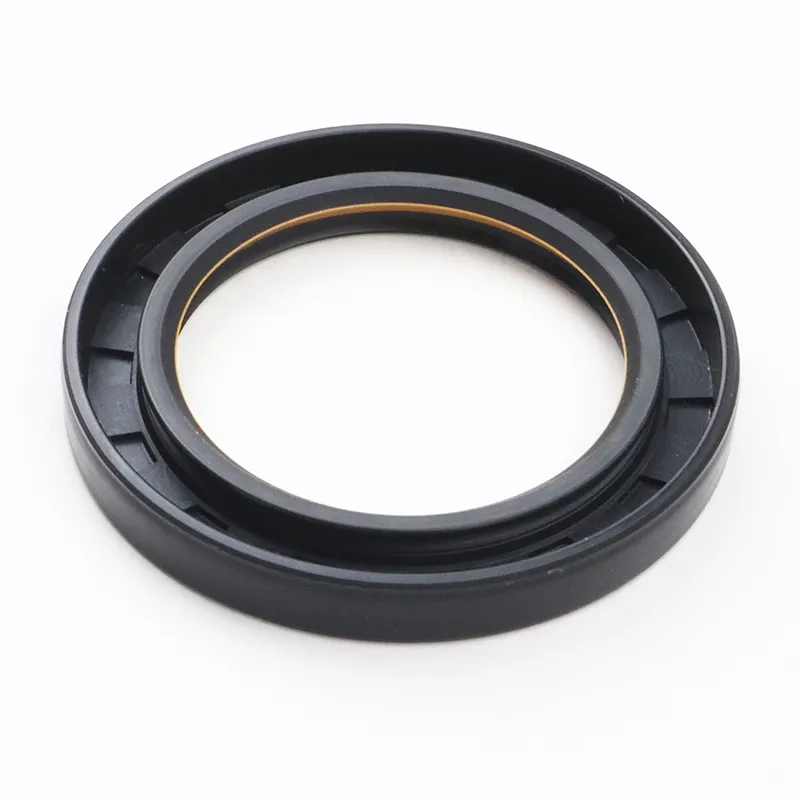

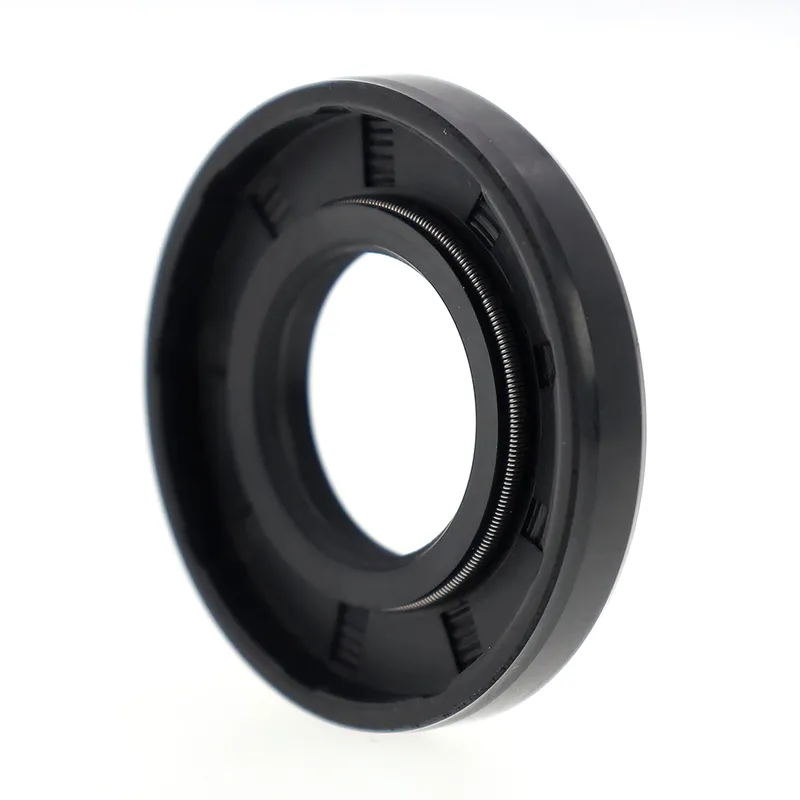

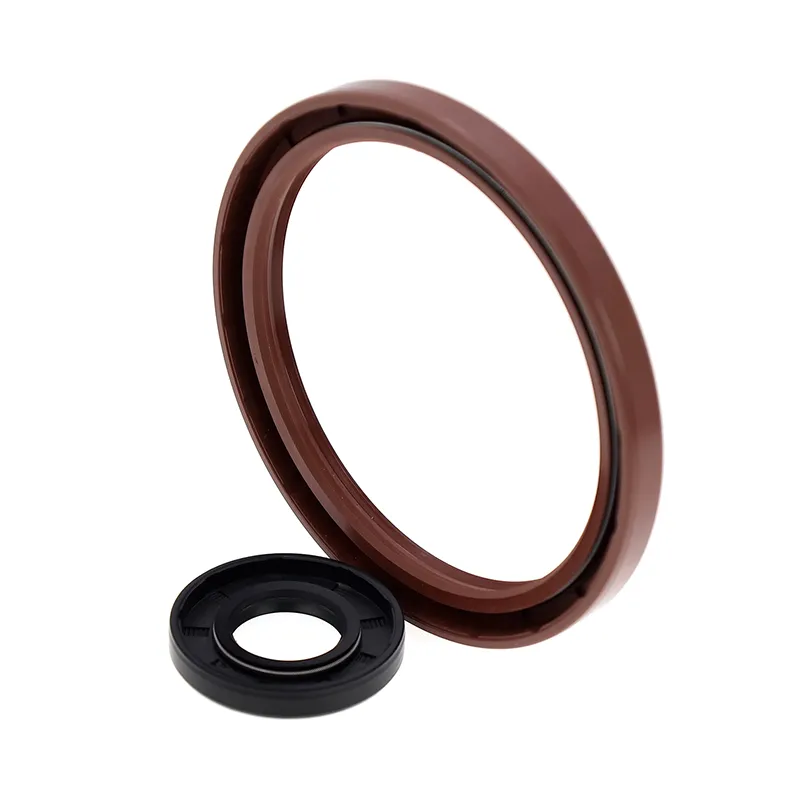

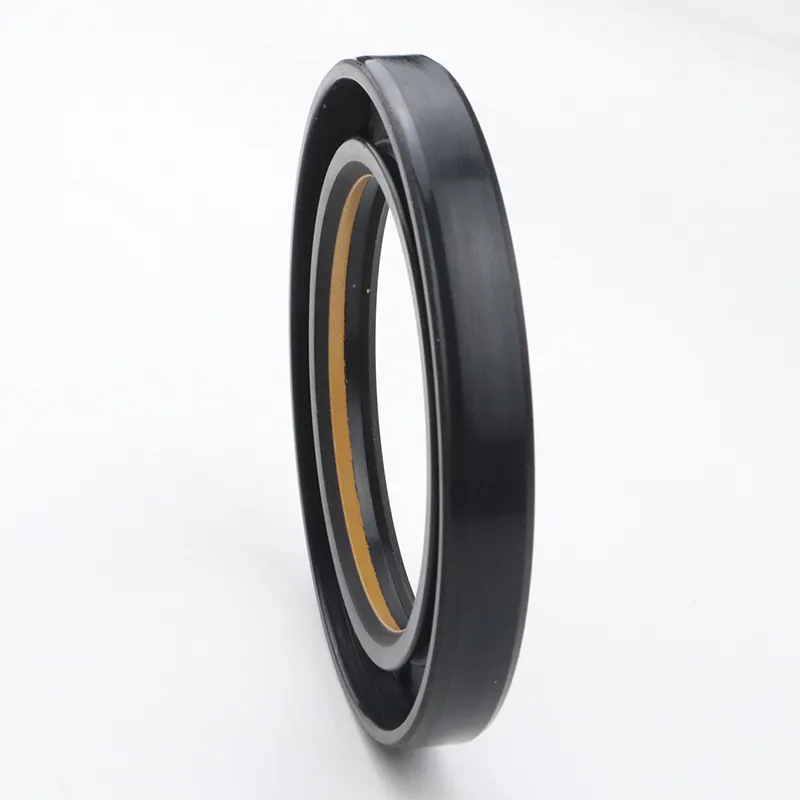

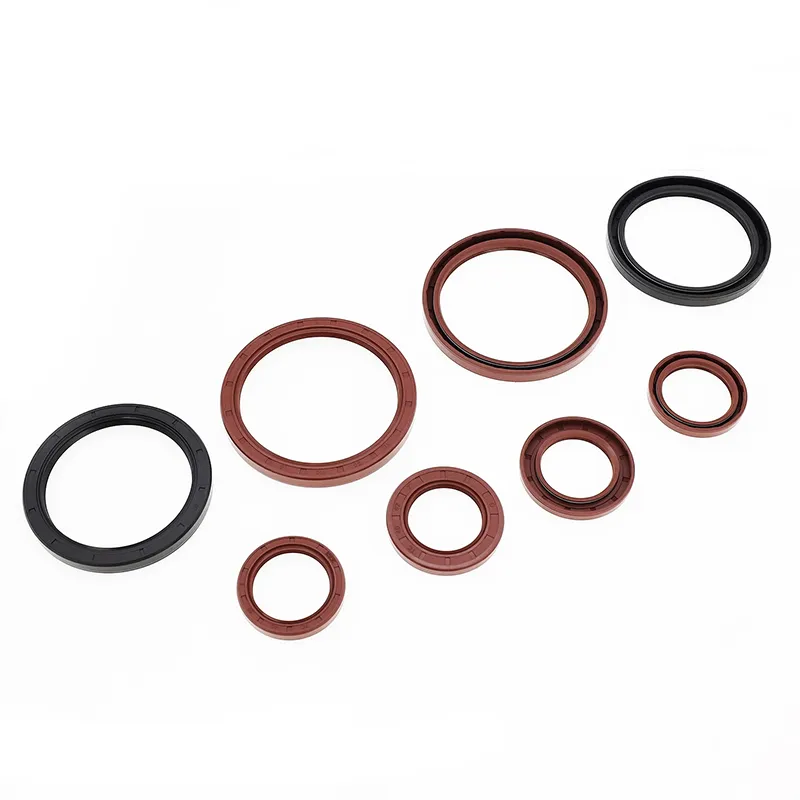

Phớt dầu TC/SC/TB/SB

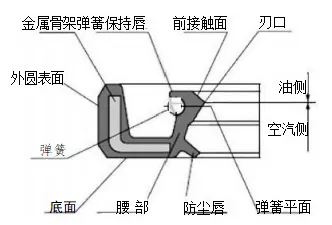

Cả hai đều bao gồm khung kim loại, lò xo và thân cao su. Khung kim loại cung cấp sự hỗ trợ và lò xo tác dụng lực hướng tâm lên môi bịt kín. Cả hai mẫu TC và TB đều có môi phụ chống bụi, thích hợp cho các ứng dụng trong đó một mặt chứa chất bịt kín và mặt kia chứa bụi. Các mẫu TB/SB có vòng tròn bên ngoài bằng kim loại, giúp phớt dầu an toàn và chính xác hơn trong khoang. Tuy nhiên, khả năng bịt kín của vòng tròn bên ngoài bị hạn chế đối với môi trường khí và độ nhớt thấp; do đó, nên bôi keo vào vòng tròn bên ngoài trong quá trình lắp đặt và sử dụng.
|
Hình dạng mặt cắt ngang |
Người mẫu |
Ứng dụng |
Áp lực |
Nhiệt độ |
Tốc độ |
Trung bình |
Vật liệu |
|
|
TC |
Niêm phong, chống bụi |
0,03MPa |
-30~+160 |
20m/giây |
Dầu bôi trơn và mỡ |
NBR/FKM + Thép cacbon |
|
|
SC |
Niêm phong |
|||||
|
|
bệnh lao |
Niêm phong, chống bụi |
-30~+100 |
25m/giây |
Nước, dầu bôi trơn, mỡ |
NBR + Thép cacbon |
|
|
|
SB |
Niêm phong |
Đặt hàng mẫu TC-d*D*b
|
Đặc điểm kỹ thuật |
Đặc điểm kỹ thuật |
Đặc điểm kỹ thuật |
Đặc điểm kỹ thuật |
Đặc điểm kỹ thuật |
Đặc điểm kỹ thuật |
Đặc điểm kỹ thuật |
|
TC-6*17*3.5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22.5*5.5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12.7*22.22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12.7*25.4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12.7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12.7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
