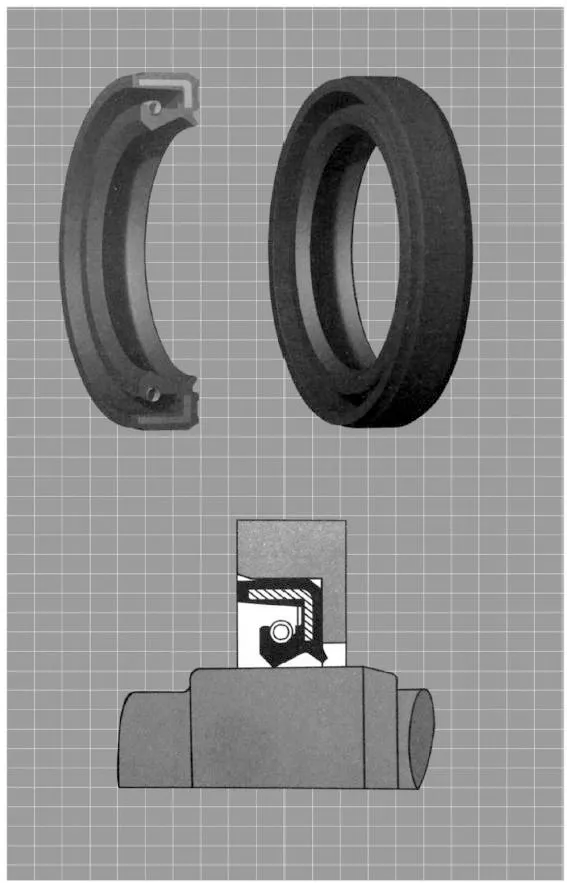

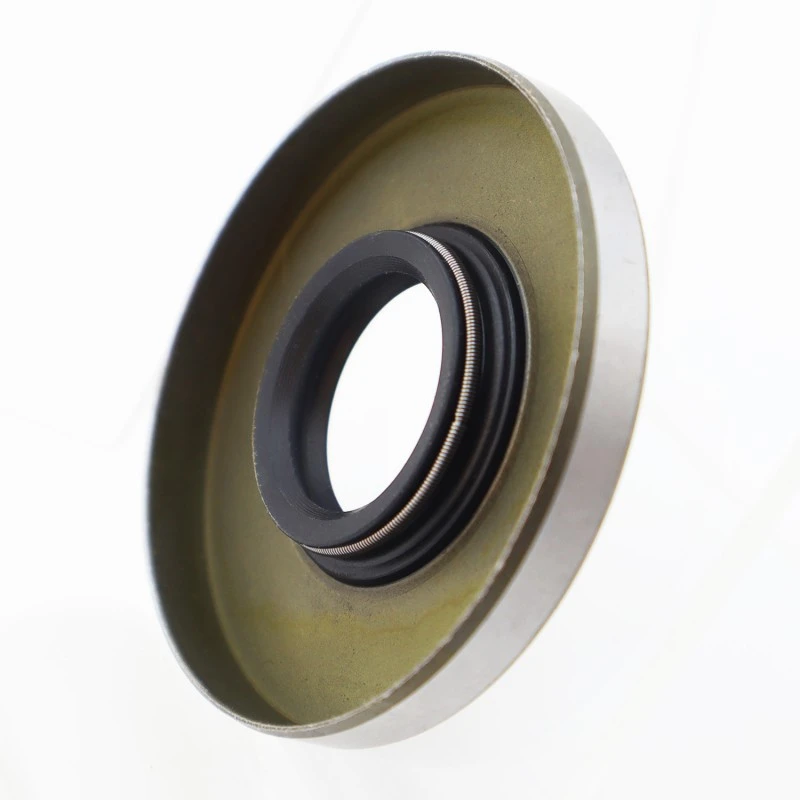

Phốt dầu dạng khung bao gồm ba phần: thân bịt kín, khung gia cố và lò xo xoắn ốc tự siết chặt. Thân bịt kín được chia thành đáy, thắt lưng, cạnh cắt và môi bịt kín, tùy thuộc vào vị trí. Thông thường, ở trạng thái tự do, đường kính trong của phốt dầu dạng khung nhỏ hơn đường kính trục, thể hiện sự "khớp chặt" nhất định.
Do đó, khi phốt dầu được lắp vào ghế phốt và trục, độ đàn hồi của lưỡi cắt phốt và lực co của lò xo xoắn ốc tự siết sẽ tạo ra lực kẹp hướng tâm trên trục, mang lại hiệu suất bịt kín tối ưu.
Vật liệu
NBR (Cao su Nitrile Butadien)
Trung bình
Dầu thủy lực gốc
Nhiệt độ hoạt động
-25°C đến +100°C
Tốc độ
-
Áp suất vận hành
0,3 MPa
Độ cứng vật liệu
-
|

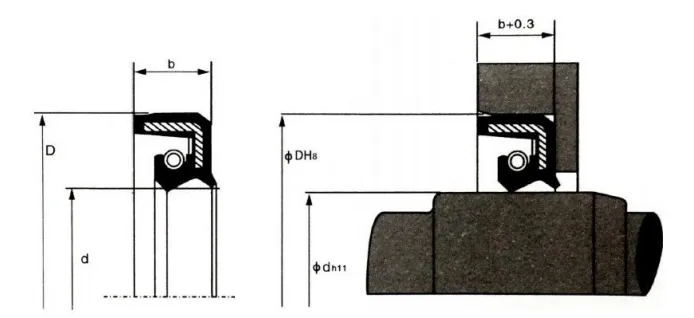

Người mẫu |
d |
D |
b |
Mẫu đặt hàng |
|
RCTCV |
7 |
20 |
7 |
RCTCV-7 |
|
RCTCV |
8 |
18 |
7 |
RCTCV-8 |
|
RCTCV |
8 |
22 |
7 |
RCTCV-8A |
|
RCTCV |
10 |
25 |
7 |
RCTCV-10 |
|
RCTCV |
12 |
25 |
7 |
RCTCV-12 |
|
RCTCV |
13 |
28 |
7 |
RCTCV-13 |
|
RCTCV |
14 |
28 |
7 |
RCTCV-14 |
|
RCTCV |
15 |
30 |
7 |
RCTCV-15 |
|
RCTCV |
16 |
30 |
7 |
RCTCV-16 |
|
RCTCV |
17 |
35 |
8 |
RCTCV-17 |
|
RCTCV |
18 |
35 |
8 |
RCTCV-18 |
|
RCTCV |
19 |
35 |
8 |
RCTCV-19 |
|
RCTCV |
20 |
32 |
8 |
RCTCV-20 |
|
RCTCV |
20 |
40 |
11 |
RCTCV-20A |
|
RCTCV |
22 |
35 |
8 |
RCTCV-22 |
|
RCTCV |
22 |
42 |
11 |
RCTCV-22A |
|
RCTCV |
23 |
42 |
11 |
RCTCV-23 |
|
RCTCV |
24 |
40 |
8 |
RCTCV-24 |
|
RCTCV |
25 |
40 |
8 |
RCTCV-25 |
|
RCTCV |
25 |
45 |
11 |
RCTCV-25A |
|
RCTCV |
26 |
42 |
8 |
RCTCV-26 |
|
RCTCV |
27 |
47 |
11 |
RCTCV-27 |
|
RCTCV |
28 |
48 |
11 |
RCTCV-28 |
|
RCTCV |
30 |
42 |
7 |
RCTCV-30 |
|
RCTCV |
30 |
50 |
11 |
RCTCV-30A |
|
RCTCV |
32 |
52 |
11 |
RCTCV-32 |
|
RCTCV |
34 |
54 |
11 |
RCTCV-34 |
|
RCTCV |
35 |
55 |
11 |
RCTCV-35 |
|
RCTCV |
38 |
58 |
11 |
RCTCV-38 |
|
RCTCV |
40 |
62 |
11 |
RCTCV-40 |
|
RCTCV |
42 |
65 |
12 |
RCTCV-42 |
|
RCTCV |
45 |
68 |
12 |
RCTCV-45 |
|
RCTCV |
48 |
70 |
12 |
RCTCV-48 |
|
RCTCV |
50 |
72 |
12 |
RCTCV-50 |
|
RCTCV |
52 |
75 |
12 |
RCTCV-52 |
|
RCTCV |
55 |
78 |
12 |
RCTCV-55 |
|
RCTCV |
58 |
80 |
12 |
RCTCV-58 |
|
RCTCV |
60 |
82 |
12 |
RCTCV-60 |
|
RCTCV |
62 |
85 |
12 |
RCTCV-62 |

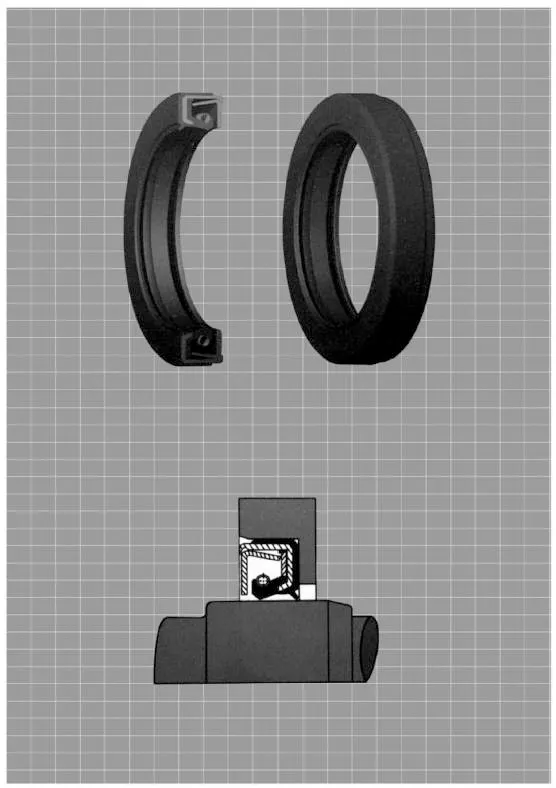

Phớt dầu cao áp hai môi RCTCN
Tổng quan: Thiết kế khung chịu áp lực tổng thể giúp giảm thiểu biến dạng môi, khiến nó phù hợp để bịt kín các trục quay trong các ứng dụng chịu áp lực.
Vật liệu: NBR (Cao su Nitrile Butadiene)
Phương tiện: Dầu thủy lực gốc dầu mỏ
Nhiệt độ hoạt động (° C): -25 đến +100
Tốc độ: -
Áp suất vận hành: 1 MPa
Độ cứng vật liệu: -
Tại sao chọn Ruichen?
Hệ thống kiểm tra toàn diện: Chúng tôi sở hữu phòng thí nghiệm kiểm tra vật liệu và sản phẩm toàn diện, bao gồm:
● Kiểm tra đặc tính cơ học của vật liệu (máy kiểm tra độ bền kéo, v.v.).
● Bàn thử nghiệm chuyên dụng về hiệu suất, tuổi thọ của phốt thủy lực và phốt quay.
● Khả năng kiểm tra chuyên biệt dành cho các vòng đệm áp suất cao, có khả năng thực hiện các kiểm tra khả năng chống khởi động, hiệu suất và độ bền ở áp suất vượt quá 200 MPa.
Bằng cấp và Danh hiệu có thẩm quyền: Chúng tôi là một doanh nghiệp công nghệ cao quốc gia và là doanh nghiệp "Chuyên môn, Tinh tế và Sáng tạo" cấp tỉnh, nắm giữ hơn 40 bằng sáng chế quốc gia (bao gồm nhiều bằng sáng chế phát minh).
Đóng góp của ngành: Chúng tôi là thành viên của Hiệp hội Công nghiệp Phớt thủy lực và khí nén Trung Quốc và tham gia soạn thảo các tiêu chuẩn quốc gia, đóng vai trò là đơn vị đấu thầu trong ngành.
