Hiệu suất và ứng dụng

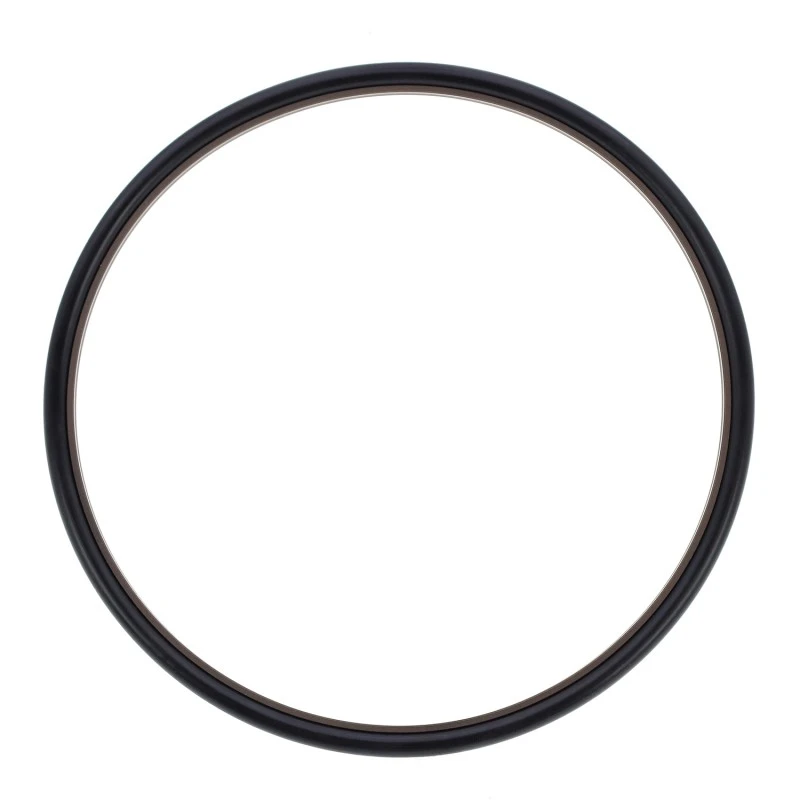

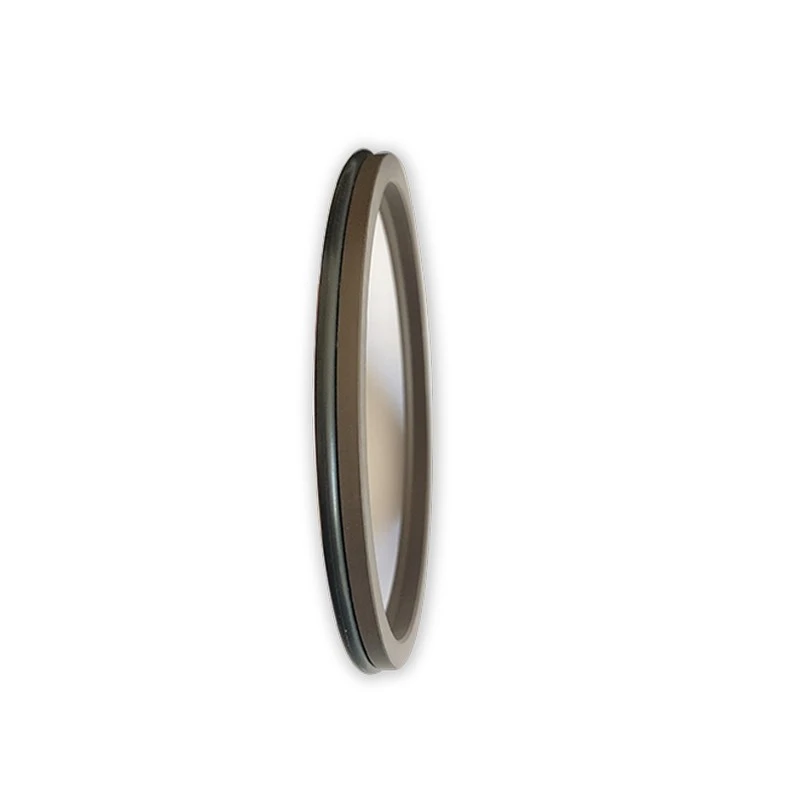

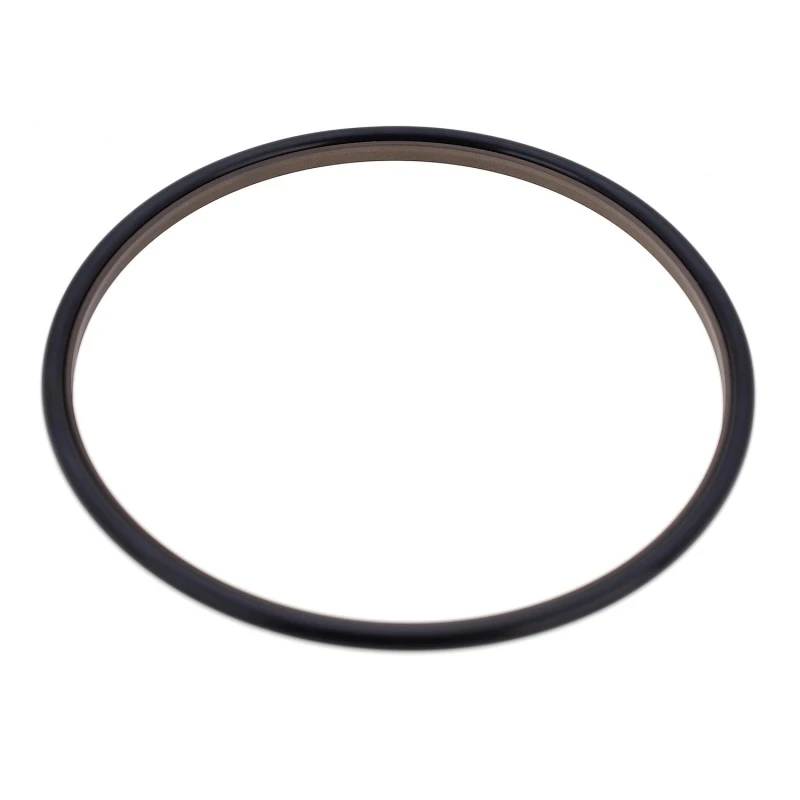

Phớt gạt nước kết hợp hai môi là phớt gạt nước hai chiều bao gồm vòng gạt nước hai môi chứa đầy PTFE và vòng chữ O. Vòng chữ O cung cấp tải trước, bù đắp độ mòn trên vòng PTFE. Nó phù hợp cho các chuyển động tịnh tiến, dao động hoặc xoắn ốc.
Điều kiện hoạt động
|
Áp suất Mpa |
Nhiệt độ °C |
Tốc độ m/s |
Trung bình |
|
- |
-35~+100 (khớp với NBR vòng chữ O) |
6 |
Dầu thủy lực, nhũ tương, nước, v.v. |
|
-20~+200 (phù hợp với FKM vòng chữ O) |
Ví dụ đặt hàng
Đặt hàng mẫu RCF02-80-PTFE3-R01
RCF02 - Model 80 - Đường kính trục PTFE3 - PTFE RO1 được điều chỉnh cho mục đích chung - Mã vật liệu cao su phù hợp
Nitrile (NBR) - R01, Fluorocarbon (FKM) - RO2

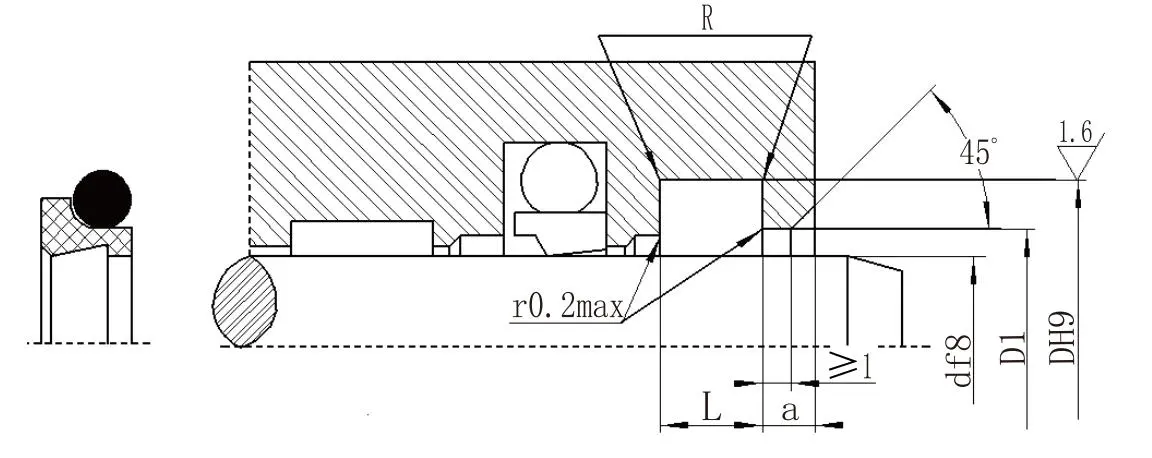

Bảng tham số đặc điểm kỹ thuật (có thể cung cấp các sản phẩm có kích thước bất kỳ trong phạm vi tham số)
|
Phạm vi đường kính trục df8 |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0.2 |
Đường kính lỗ mở D1H11 |
Chiều rộng lỗ mở a ≥ |
góc tròn R< |
Đường kính dây vòng chữ O d0 |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
